Контр_работа_Модель_из_проволоки

1.

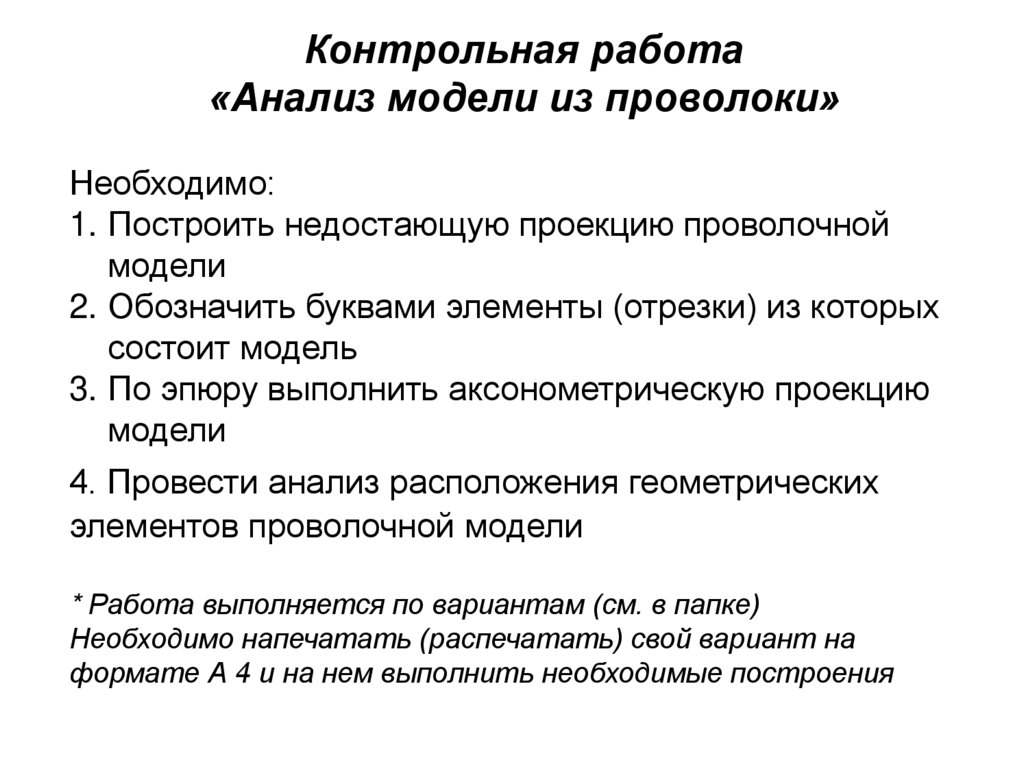

Контрольная работа
«Анализ модели из проволоки»
Необходимо:
1. Построить недостающую проекцию проволочной
модели
2. Обозначить буквами элементы (отрезки) из которых
состоит модель
3. По эпюру выполнить аксонометрическую проекцию
модели
4. Провести анализ расположения геометрических
элементов проволочной модели
* Работа выполняется по вариантам (см. в папке)
Необходимо напечатать (распечатать) свой вариант на
формате А 4 и на нем выполнить необходимые построения

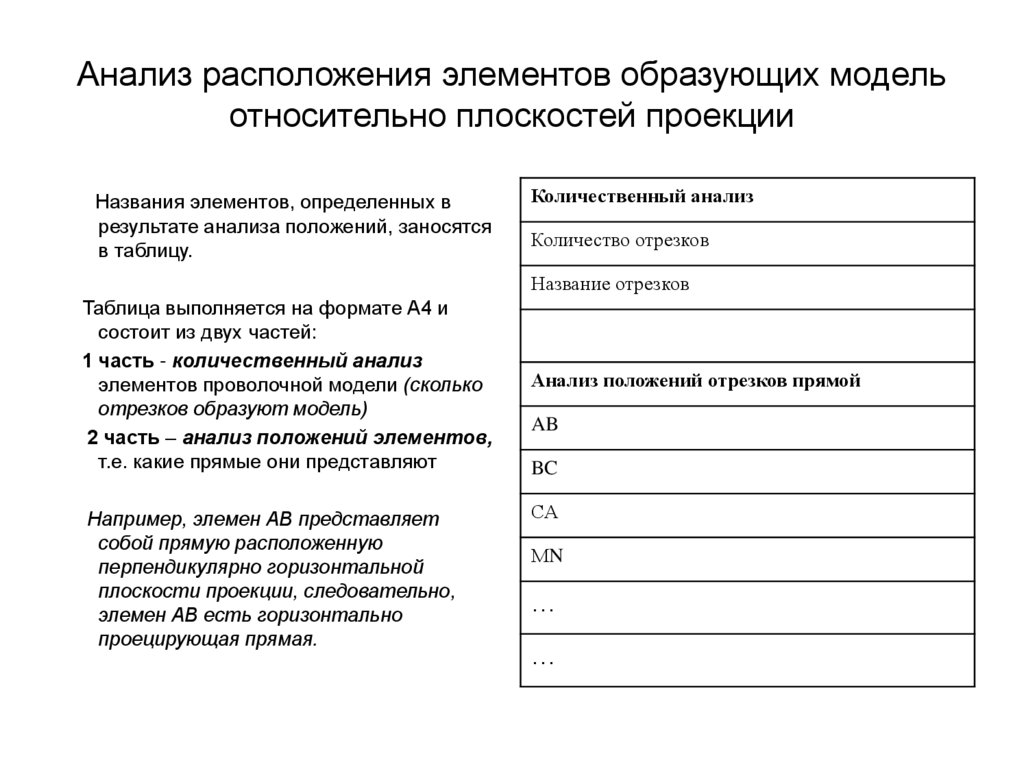

2. Анализ расположения элементов образующих модель относительно плоскостей проекции

Названия элементов, определенных в
результате анализа положений, заносятся
в таблицу.
Количественный анализ
Количество отрезков
Название отрезков
Таблица выполняется на формате А4 и
состоит из двух частей:
1 часть - количественный анализ
элементов проволочной модели (сколько
отрезков образуют модель)
2 часть – анализ положений элементов,
т.е. какие прямые они представляют
Например, элемен АВ представляет
собой прямую расположенную
перпендикулярно горизонтальной
плоскости проекции, следовательно,
элемен АВ есть горизонтально
проецирующая прямая.
Анализ положений отрезков прямой
AB
BC
CА
МN
…
…

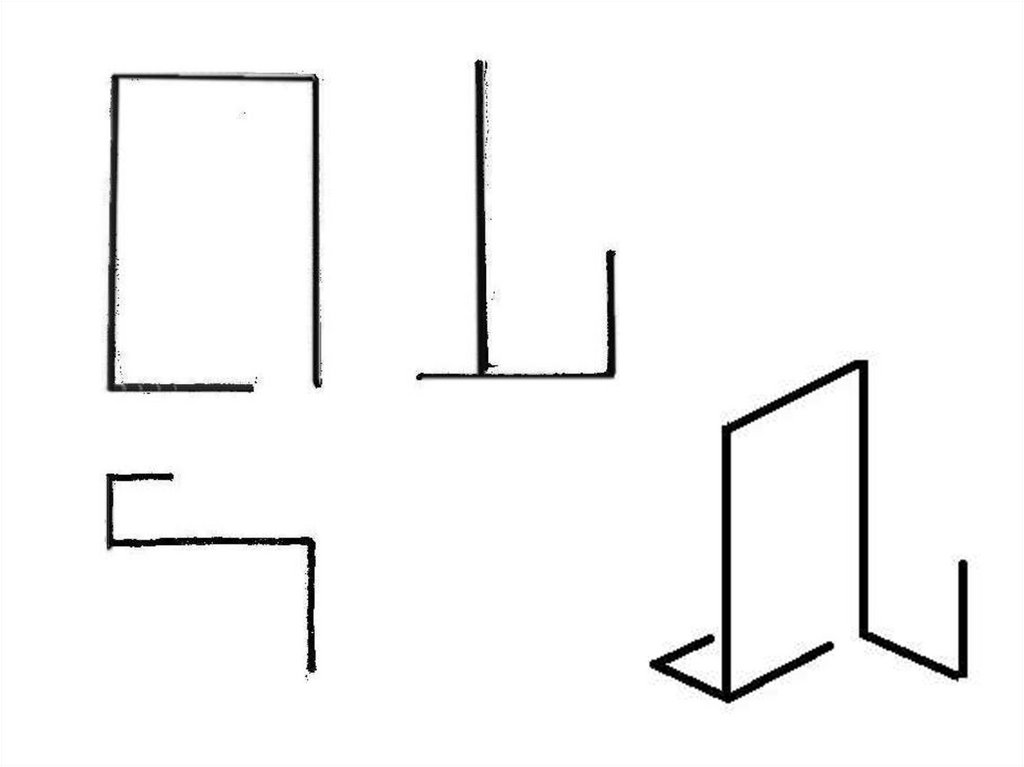

3.

4. Спасибо за внимание.
