1.

Особенности моделирования различных
конструкций, с учетом разновидности материалов
Савичева Татьяна
Зтк 22.2

2.

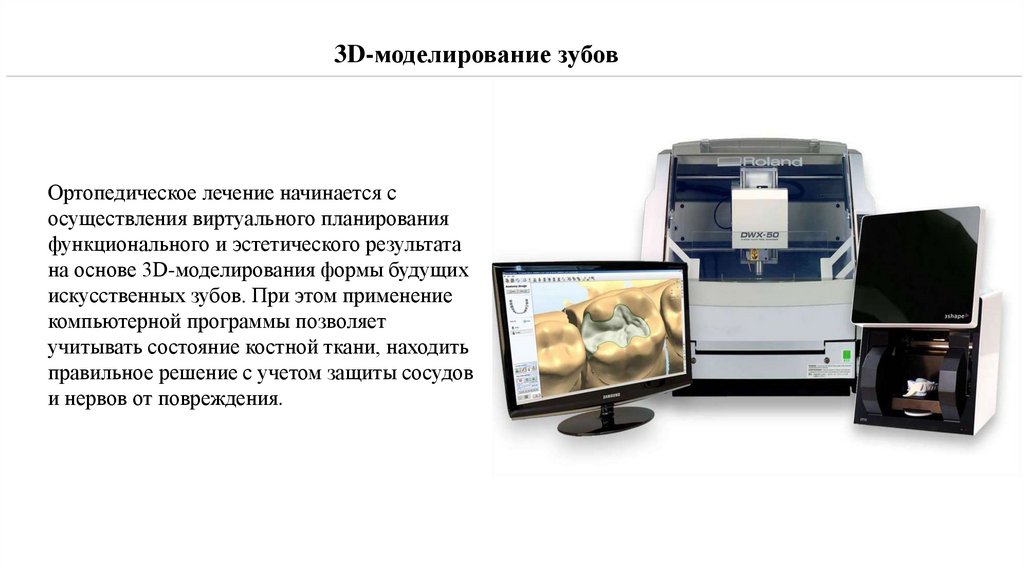

3D-моделирование зубов
Ортопедическое лечение начинается с
осуществления виртуального планирования
функционального и эстетического результата
на основе 3D-моделирования формы будущих
искусственных зубов. При этом применение
компьютерной программы позволяет
учитывать состояние костной ткани, находить
правильное решение с учетом защиты сосудов
и нервов от повреждения.

3.

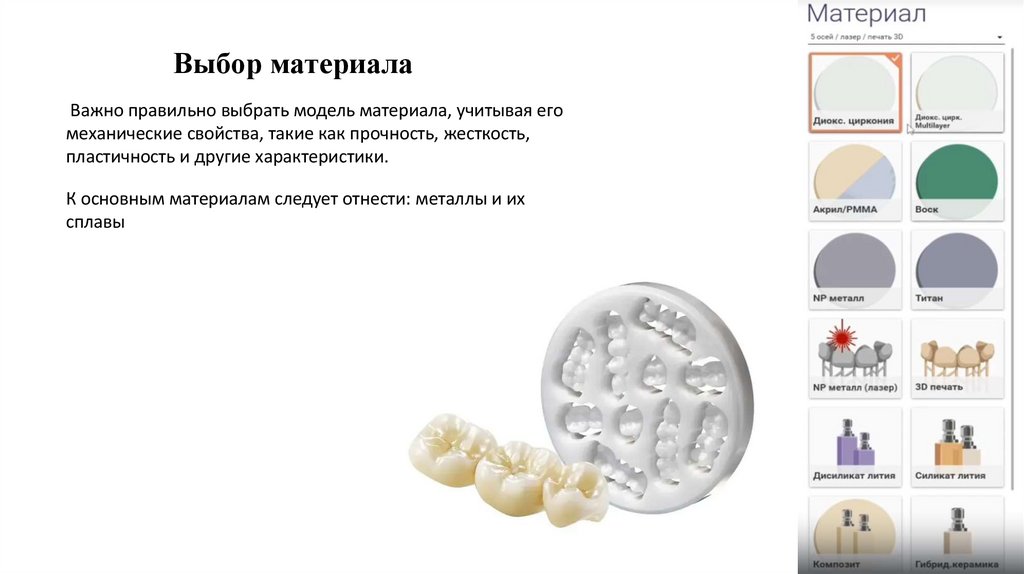

Выбор материала
Важно правильно выбрать модель материала, учитывая его
механические свойства, такие как прочность, жесткость,
пластичность и другие характеристики.
К основным материалам следует отнести: металлы и их
сплавы

4.

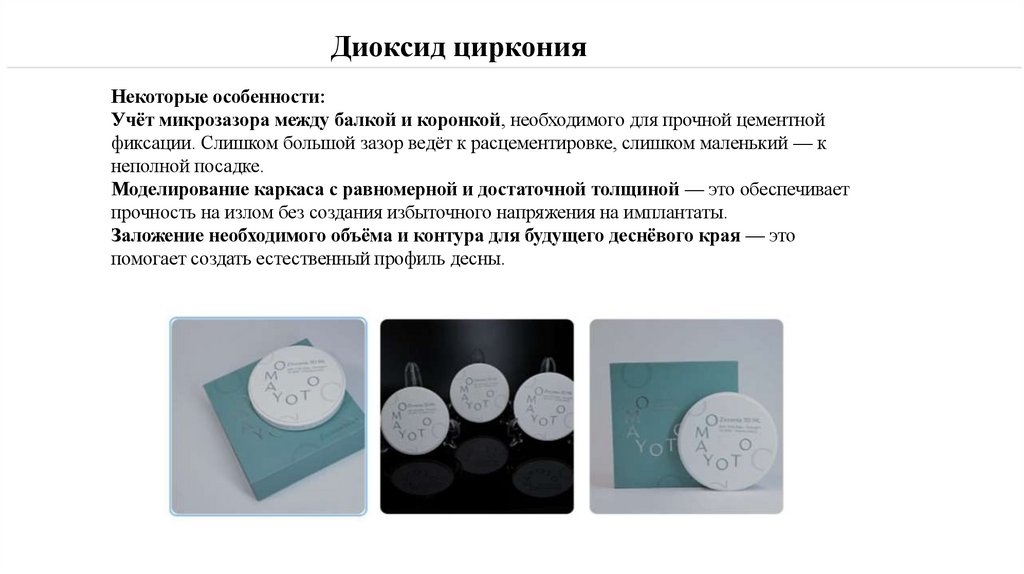

Диоксид циркония
Некоторые особенности:
Учёт микрозазора между балкой и коронкой, необходимого для прочной цементной
фиксации. Слишком большой зазор ведёт к расцементировке, слишком маленький — к
неполной посадке.
Моделирование каркаса с равномерной и достаточной толщиной — это обеспечивает
прочность на излом без создания избыточного напряжения на имплантаты.
Заложение необходимого объёма и контура для будущего деснёвого края — это
помогает создать естественный профиль десны.

5.

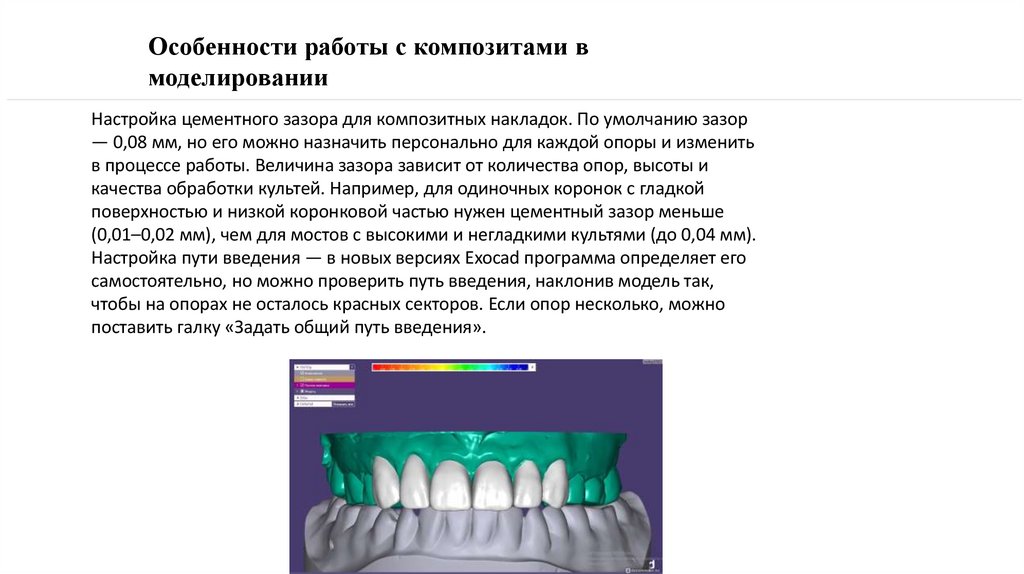

Особенности работы с композитами в
моделировании
Настройка цементного зазора для композитных накладок. По умолчанию зазор
— 0,08 мм, но его можно назначить персонально для каждой опоры и изменить
в процессе работы. Величина зазора зависит от количества опор, высоты и
качества обработки культей. Например, для одиночных коронок с гладкой
поверхностью и низкой коронковой частью нужен цементный зазор меньше
(0,01–0,02 мм), чем для мостов с высокими и негладкими культями (до 0,04 мм).
Настройка пути введения — в новых версиях Exocad программа определяет его
самостоятельно, но можно проверить путь введения, наклонив модель так,
чтобы на опорах не осталось красных секторов. Если опор несколько, можно
поставить галку «Задать общий путь введения».

6.

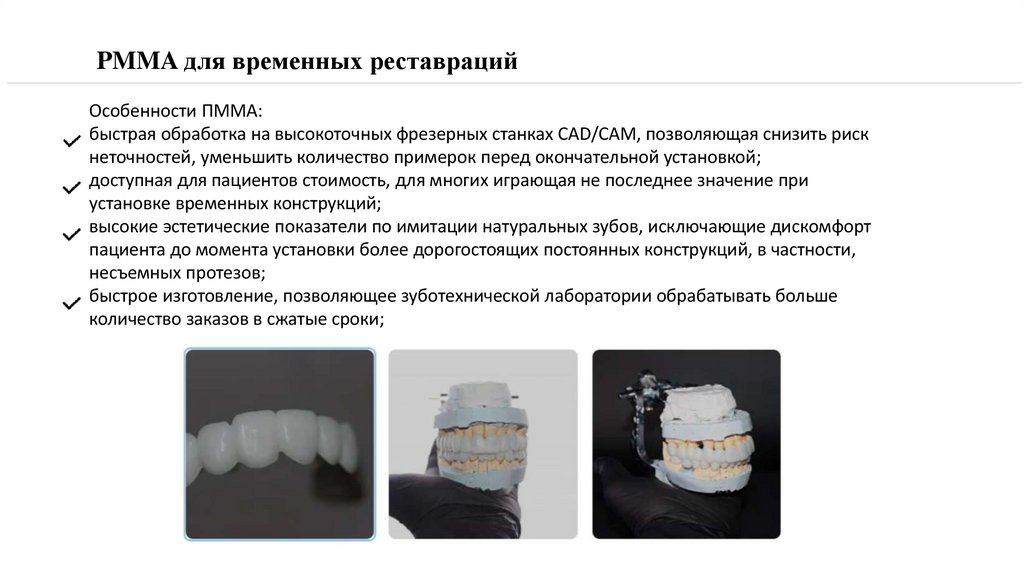

PMMA для временных реставраций
Особенности ПММА:
быстрая обработка на высокоточных фрезерных станках CAD/CAM, позволяющая снизить риск
неточностей, уменьшить количество примерок перед окончательной установкой;
доступная для пациентов стоимость, для многих играющая не последнее значение при
установке временных конструкций;
высокие эстетические показатели по имитации натуральных зубов, исключающие дискомфорт
пациента до момента установки более дорогостоящих постоянных конструкций, в частности,
несъемных протезов;
быстрое изготовление, позволяющее зуботехнической лаборатории обрабатывать больше
количество заказов в сжатые сроки;

7.

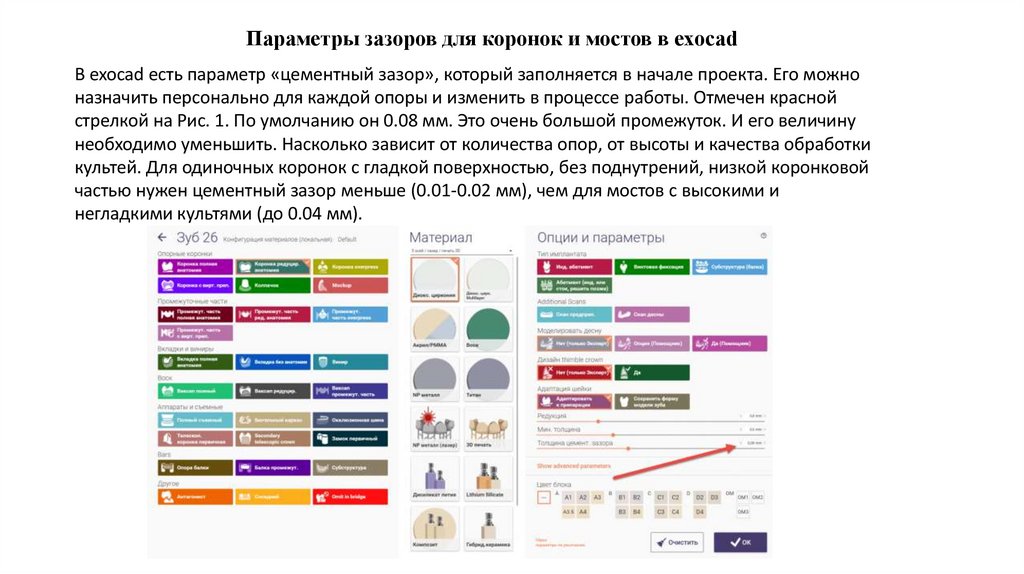

Параметры зазоров для коронок и мостов в exocad
В exocad есть параметр «цементный зазор», который заполняется в начале проекта. Его можно
назначить персонально для каждой опоры и изменить в процессе работы. Отмечен красной
стрелкой на Рис. 1. По умолчанию он 0.08 мм. Это очень большой промежуток. И его величину
необходимо уменьшить. Насколько зависит от количества опор, от высоты и качества обработки
культей. Для одиночных коронок с гладкой поверхностью, без поднутрений, низкой коронковой
частью нужен цементный зазор меньше (0.01-0.02 мм), чем для мостов с высокими и
негладкими культями (до 0.04 мм).

8.

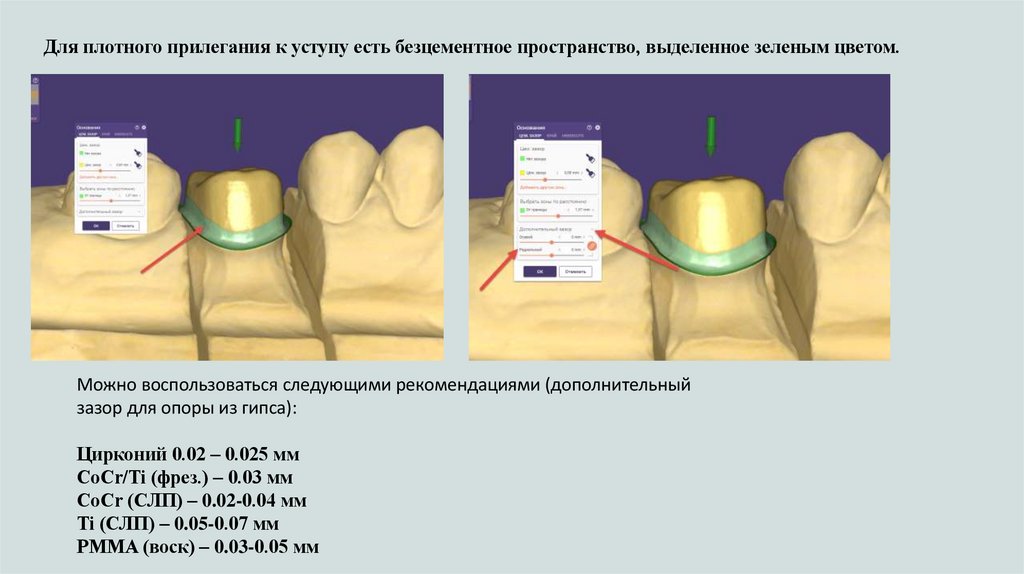

Для плотного прилегания к уступу есть безцементное пространство, выделенное зеленым цветом.
Можно воспользоваться следующими рекомендациями (дополнительный
зазор для опоры из гипса):
Цирконий 0.02 – 0.025 мм
CoCr/Ti (фрез.) – 0.03 мм
CoCr (СЛП) – 0.02-0.04 мм
Ti (СЛП) – 0.05-0.07 мм
PMMA (воск) – 0.03-0.05 мм

9.
