Модуль 2. Тема 4. Графические документы как источник информации о местности

1.

ТЕМА № 4
ГРАФИЧЕСКИЕ ДОКУМЕНТЫ КАК ИСТОЧНИК
ИНФОРМАЦИИ О МЕСТНОСТИ

2.

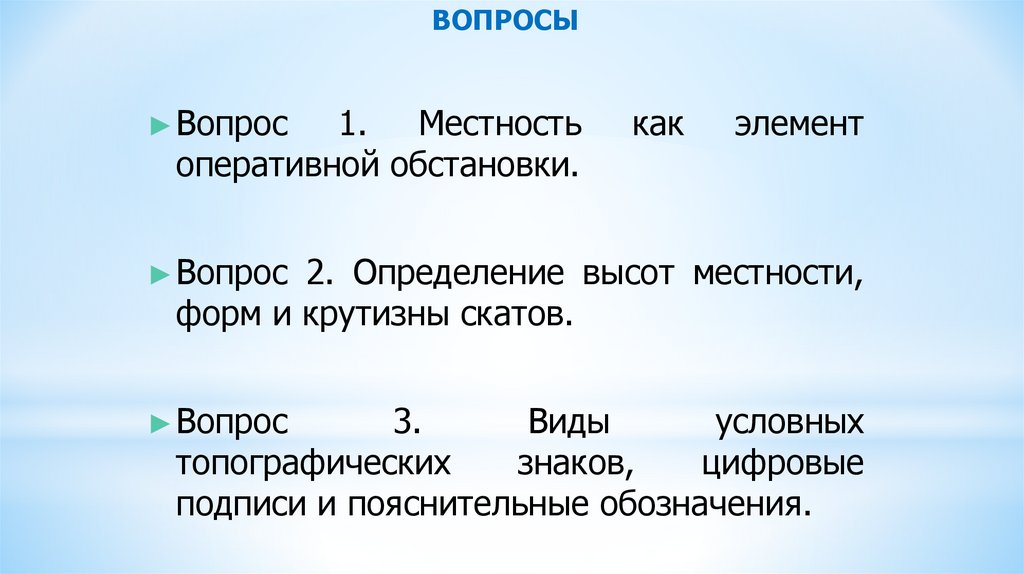

ВОПРОСЫ
► Вопрос
1. Местность
оперативной обстановки.
как
элемент
► Вопрос 2. Определение высот местности,
форм и крутизны скатов.
► Вопрос
3.
Виды
условных
топографических
знаков,
цифровые
подписи и пояснительные обозначения.

3.

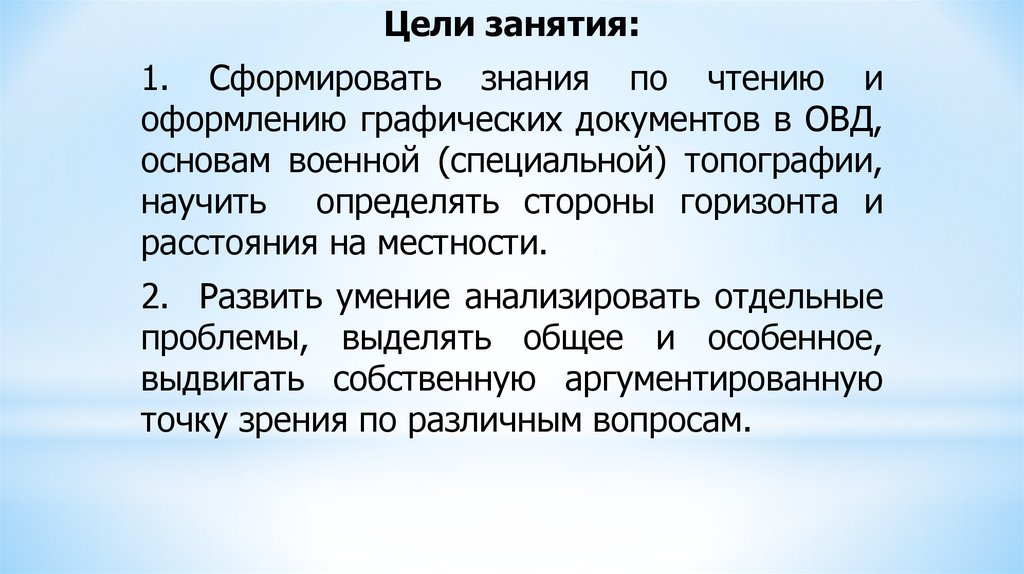

Цели занятия:
1. Сформировать знания по чтению и
оформлению графических документов в ОВД,
основам военной (специальной) топографии,
научить определять стороны горизонта и
расстояния на местности.
2. Развить умение анализировать отдельные
проблемы, выделять общее и особенное,
выдвигать собственную аргументированную
точку зрения по различным вопросам.

4.

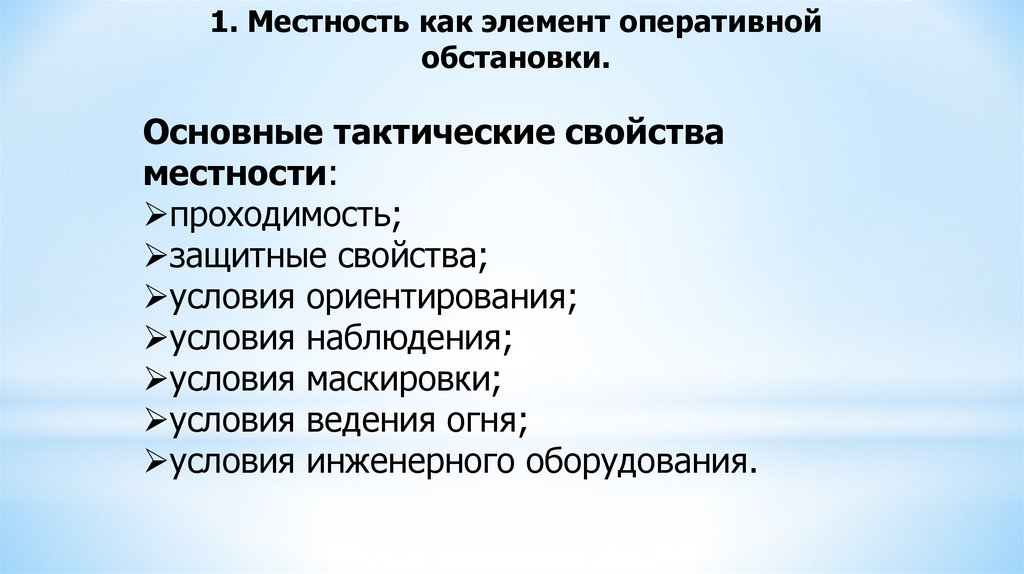

1. Местность как элемент оперативной
обстановки.
Основные тактические свойства
местности:
проходимость;
защитные свойства;
условия ориентирования;
условия наблюдения;
условия маскировки;
условия ведения огня;
условия инженерного оборудования.

5.

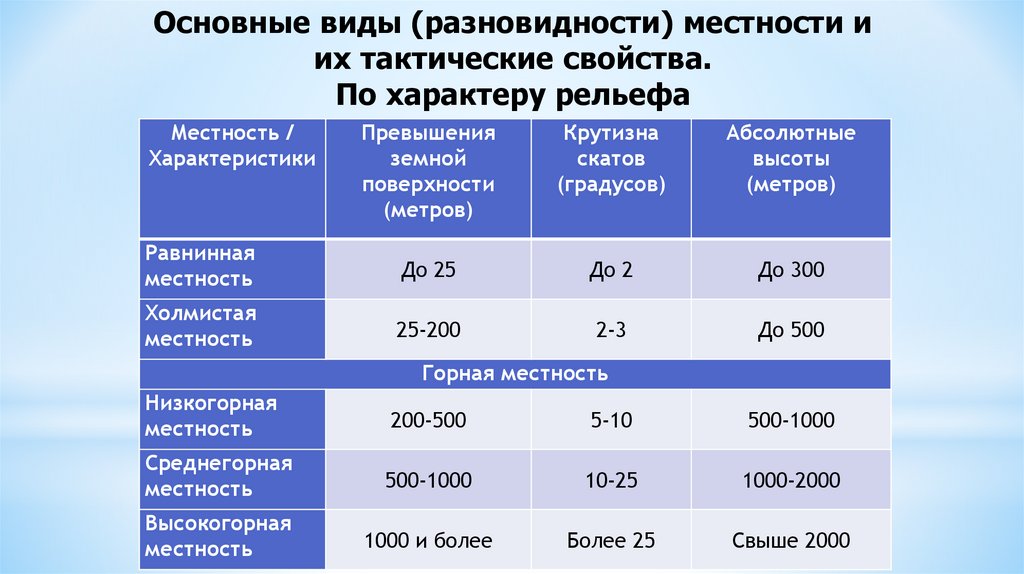

Основные виды (разновидности) местности и
их тактические свойства.
По характеру рельефа
Местность /
Характеристики
Превышения
земной
поверхности
(метров)
Крутизна
скатов
(градусов)
Абсолютные
высоты
(метров)
Равнинная
местность
До 25
До 2
До 300
Холмистая
местность
25-200
2-3
До 500
Горная местность
Низкогорная
местность
200-500
5-10
500-1000
Среднегорная
местность
500-1000
10-25
1000-2000
Высокогорная
местность
1000 и более
Более 25
Свыше 2000

6.

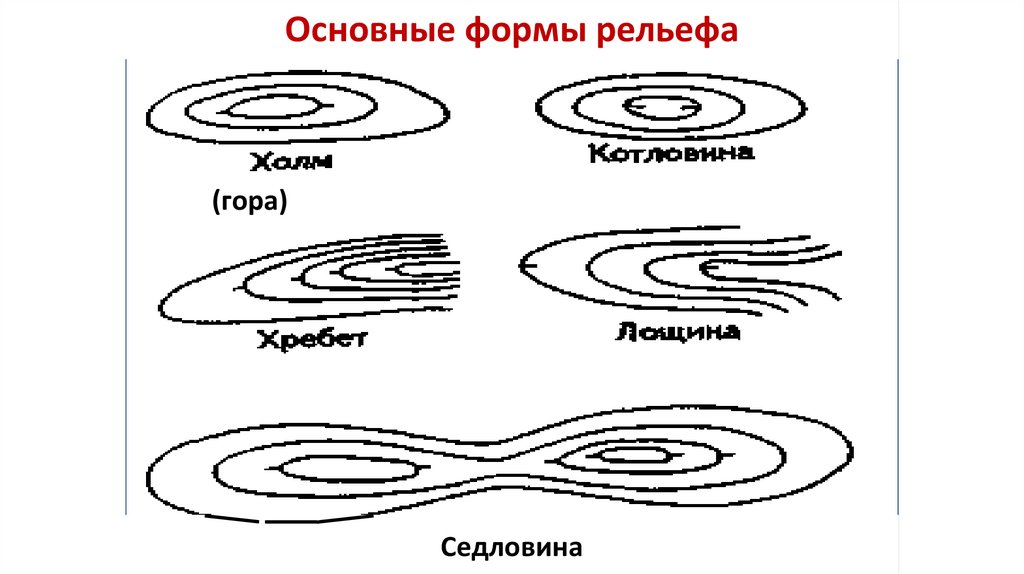

Основные формы рельефа
(гора)
Седловина

7.

Гора ( или холм ) – это возвышенность
конусообразной формы.

8.

Котловина – углубление
конусообразной формы.

9.

Хребет – вытянутая и
постепенно понижающаяся в
одном направлении
возвышенность.

10.

Лощина – вытянутое и
открытое с одного конца
постепенно понижающееся
углубление.

11.

Седловина – небольшое понижение
между двумя соседними горами;
как правило, седловина является
началом двух лощин,
понижающихся в противоположных
направлениях.

12.

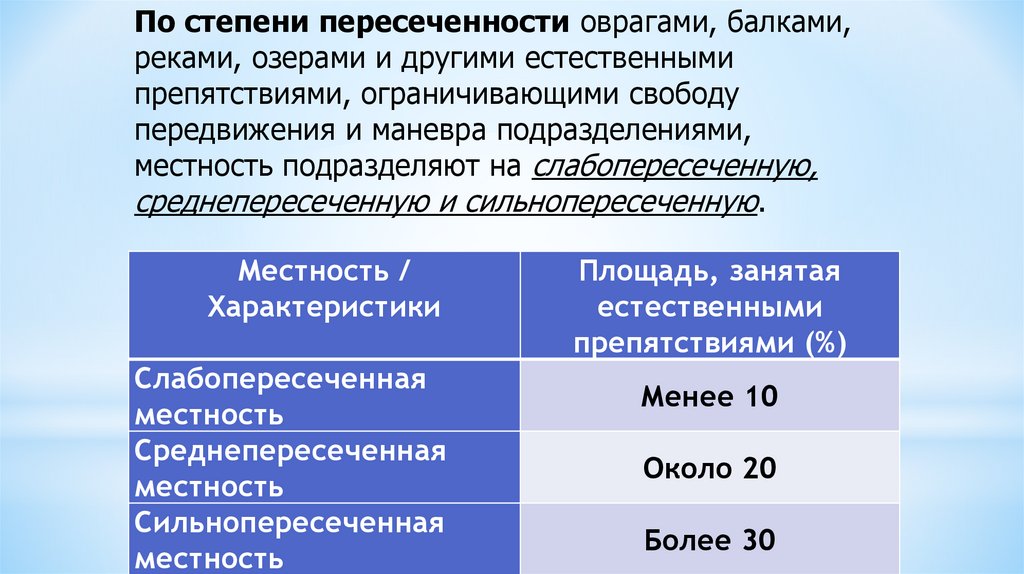

По степени пересеченности оврагами, балками,
реками, озерами и другими естественными
препятствиями, ограничивающими свободу
передвижения и маневра подразделениями,
местность подразделяют на слабопересеченную,
среднепересеченную и сильнопересеченную.
Местность /
Характеристики
Слабопересеченная
местность
Среднепересеченная
местность
Сильнопересеченная
местность
Площадь, занятая
естественными
препятствиями (%)
Менее 10
Около 20
Более 30

13.

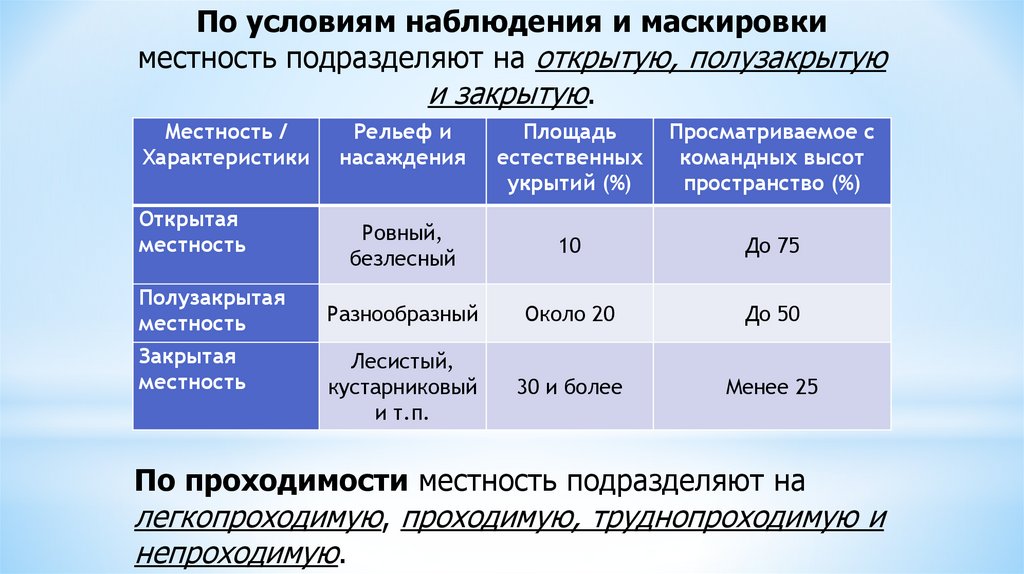

По условиям наблюдения и маскировки
местность подразделяют на открытую, полузакрытую
и закрытую.
Местность /
Характеристики
Открытая
местность
Полузакрытая
местность
Закрытая
местность
Рельеф и
насаждения
Площадь
естественных
укрытий (%)
Просматриваемое с
командных высот
пространство (%)
Ровный,
безлесный
10
До 75
Разнообразный
Около 20
До 50
Лесистый,
кустарниковый
и т.п.
30 и более
Менее 25
По проходимости местность подразделяют на
легкопроходимую, проходимую, труднопроходимую и
непроходимую.

14.

2. Определение высот
местности, форм и крутизны
скатов

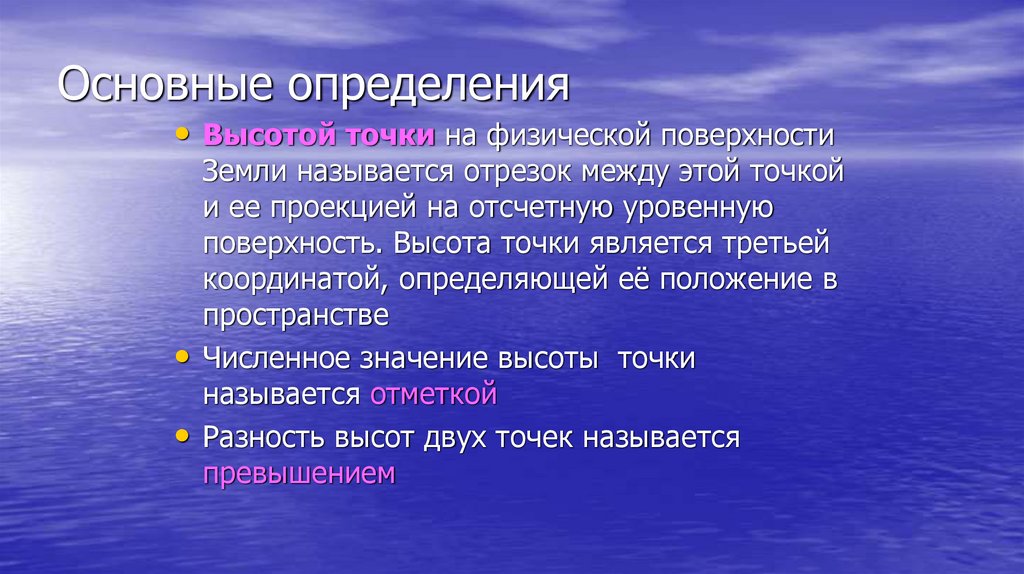

15. Основные определения

• Высотой точки на физической поверхности
Земли называется отрезок между этой точкой
и ее проекцией на отсчетную уровенную
поверхность. Высота точки является третьей
координатой, определяющей её положение в
пространстве
• Численное значение высоты точки
называется отметкой
• Разность высот двух точек называется
превышением

16.

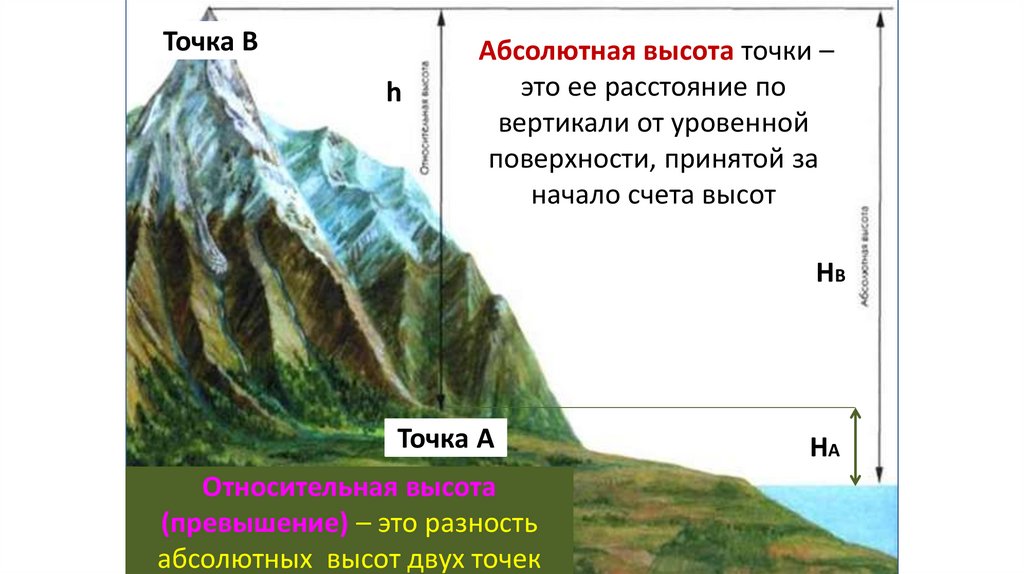

Точка В
h
Абсолютная высота точки –
это ее расстояние по
вертикали от уровенной
поверхности, принятой за
начало счета высот
НВ
Точка А
Относительная высота
(превышение) – это разность
абсолютных высот двух точек
НА

17.

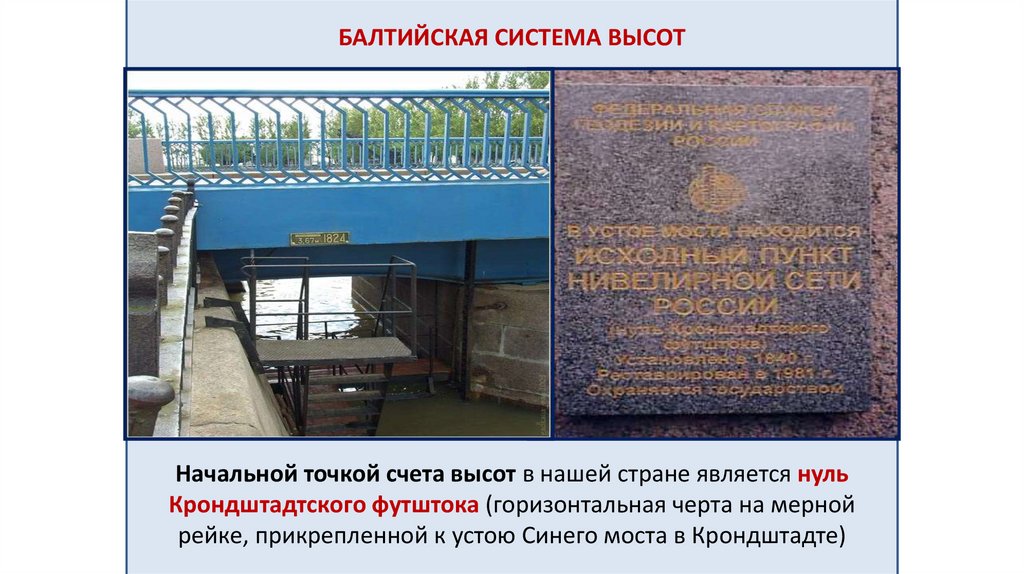

БАЛТИЙСКАЯ СИСТЕМА ВЫСОТ
Начальной точкой счета высот в нашей стране является нуль
Крондштадтского футштока (горизонтальная черта на мерной
рейке, прикрепленной к устою Синего моста в Крондштадте)

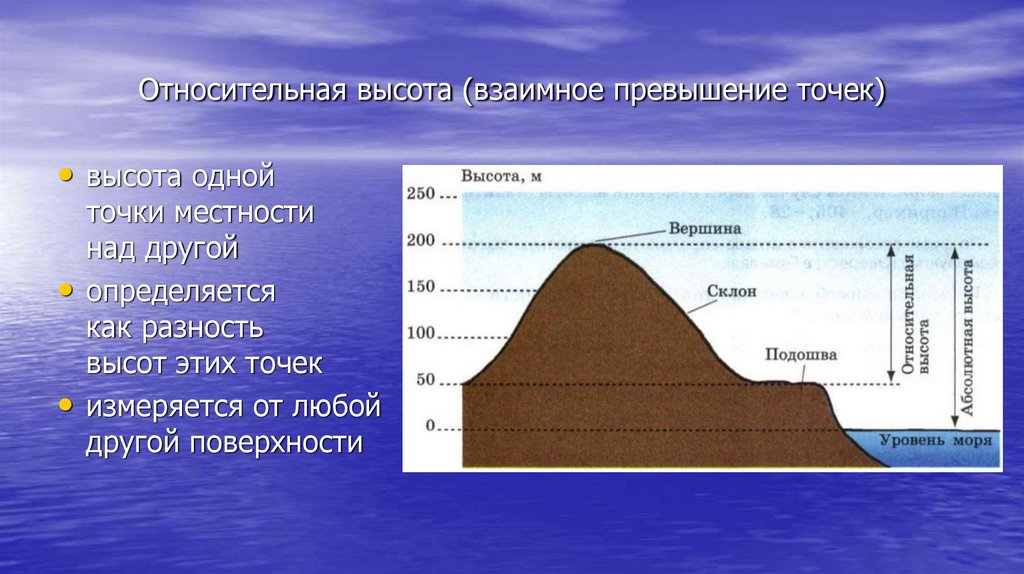

18. Относительная высота (взаимное превышение точек)

• высота одной
точки местности
над другой
• определяется
как разность
высот этих точек
• измеряется от любой
другой поверхности

19.

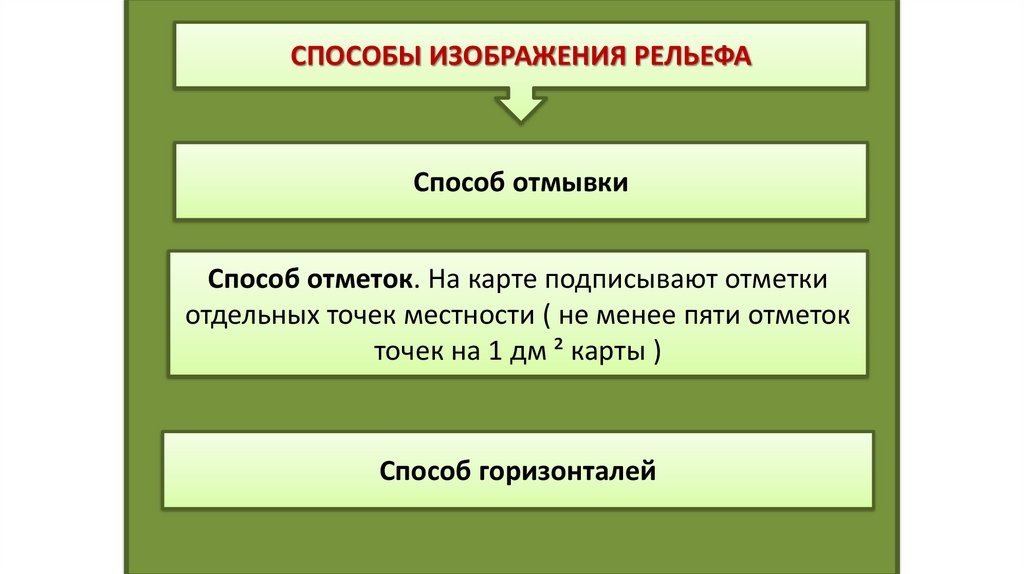

СПОСОБЫ ИЗОБРАЖЕНИЯ РЕЛЬЕФА
Способ отмывки
Способ отметок. На карте подписывают отметки
отдельных точек местности ( не менее пяти отметок
точек на 1 дм ² карты )
Способ горизонталей

20.

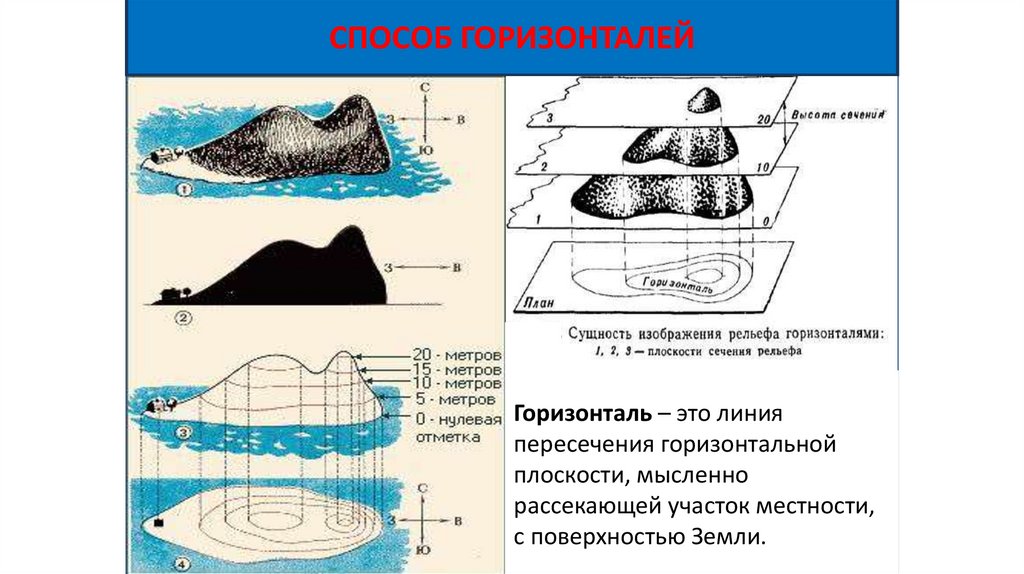

СПОСОБ ГОРИЗОНТАЛЕЙ
Горизонталь – это линия
пересечения горизонтальной
плоскости, мысленно
рассекающей участок местности,
с поверхностью Земли.

21.

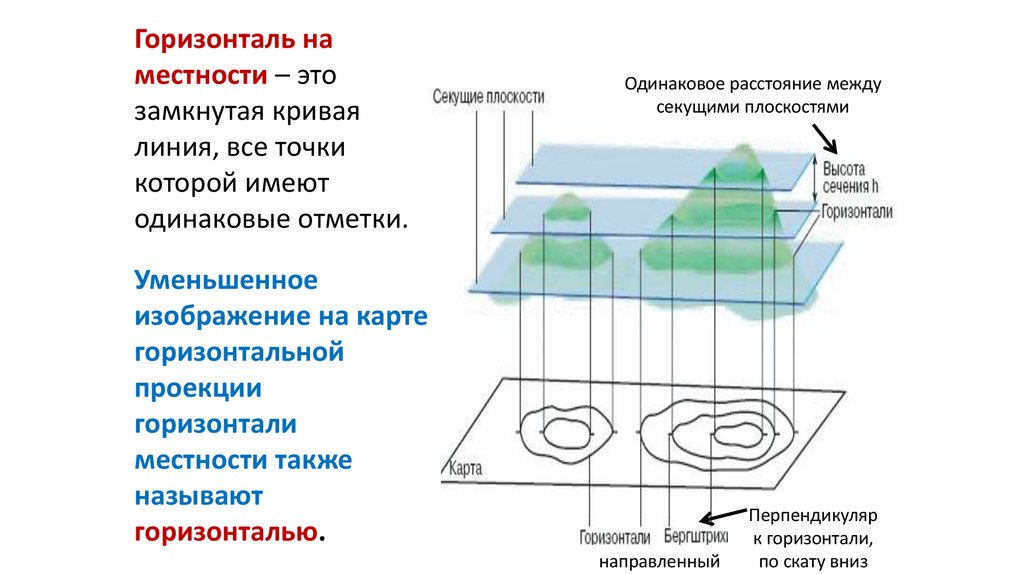

Горизонталь на
местности – это
замкнутая кривая
линия, все точки
которой имеют
одинаковые отметки.
Одинаковое расстояние между
секущими плоскостями
Уменьшенное
изображение на карте
горизонтальной
проекции
горизонтали
местности также
называют
горизонталью.
направленный
Перпендикуляр
к горизонтали,
по скату вниз

22.

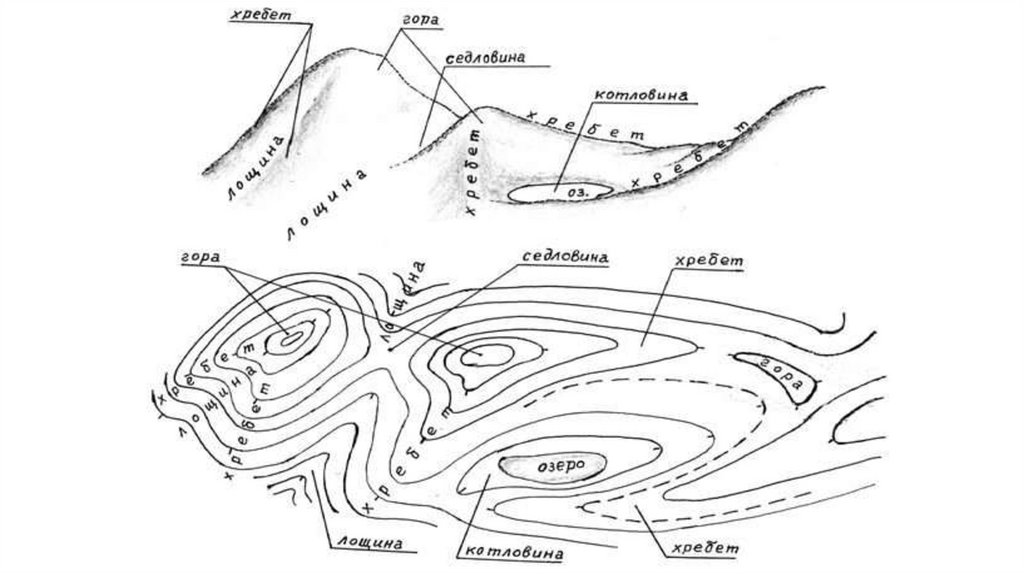

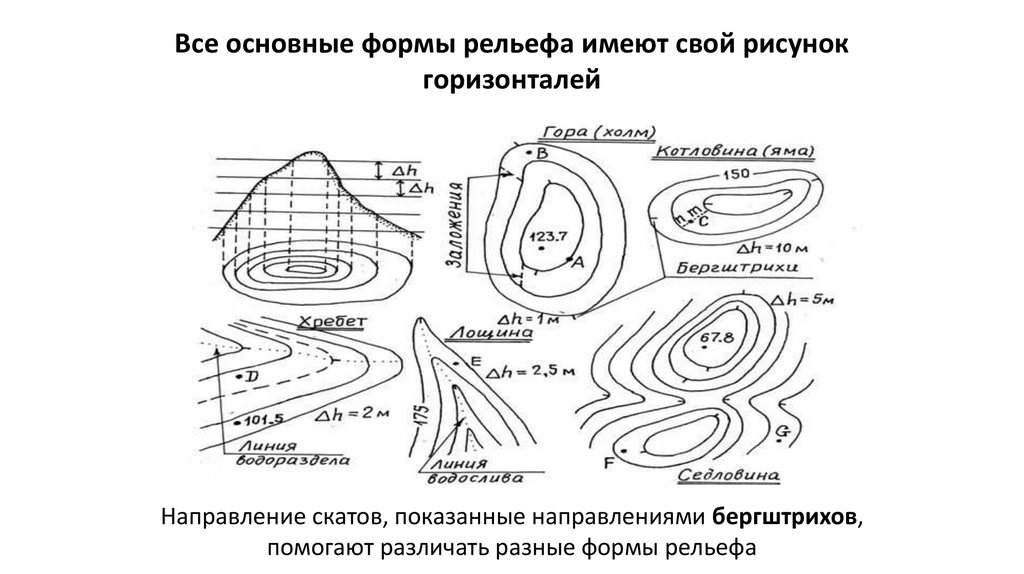

Все основные формы рельефа имеют свой рисунок
горизонталей

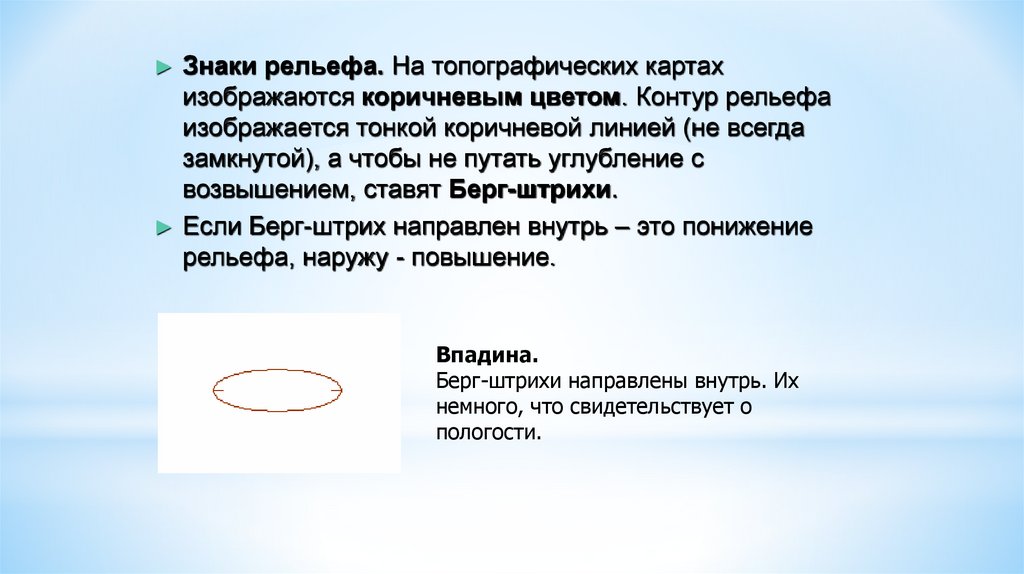

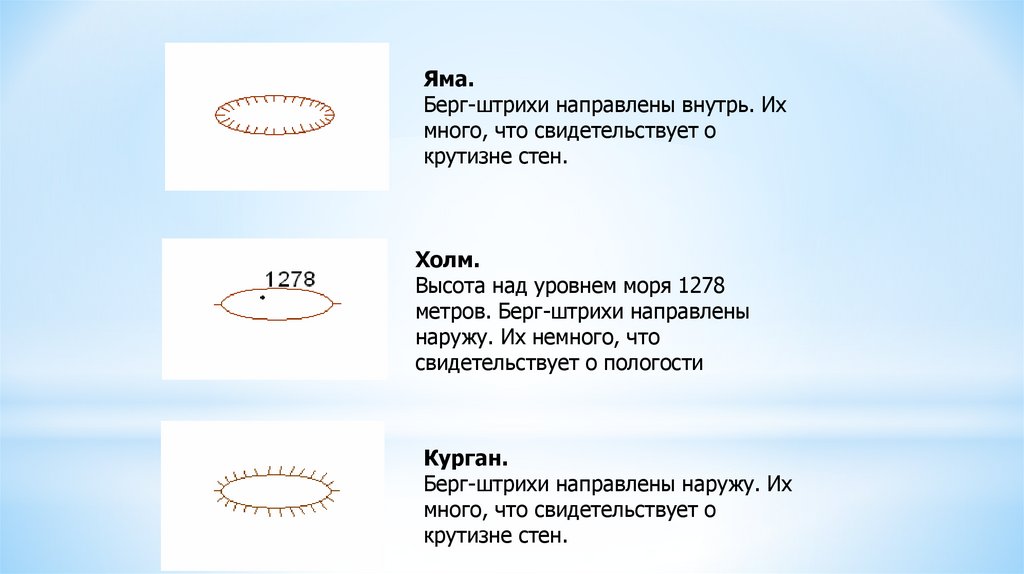

Направление скатов, показанные направлениями бергштрихов,
помогают различать разные формы рельефа

23.

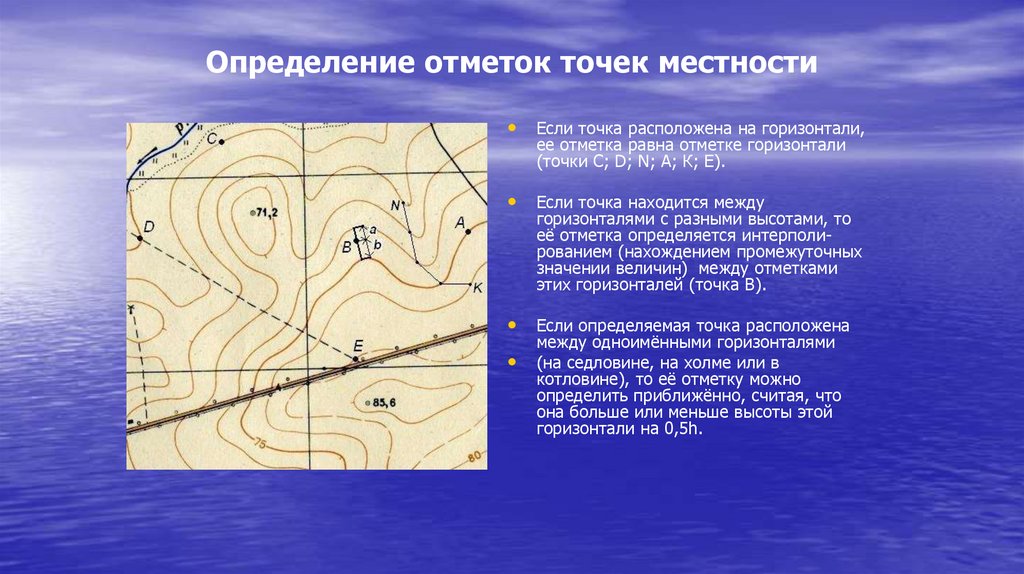

24. Определение отметок точек местности

• Если точка расположена на горизонтали,
ее отметка равна отметке горизонтали
(точки С; D; N; А; К; E).
• Если точка находится между
горизонталями с разными высотами, то
её отметка определяется интерполированием (нахождением промежуточных
значении величин) между отметками
этих горизонталей (точка В).
• Если определяемая точка расположена
между одноимёнными горизонталями
(на седловине, на холме или в
котловине), то её отметку можно
определить приближённо, считая, что
она больше или меньше высоты этой
горизонтали на 0,5h.

25.

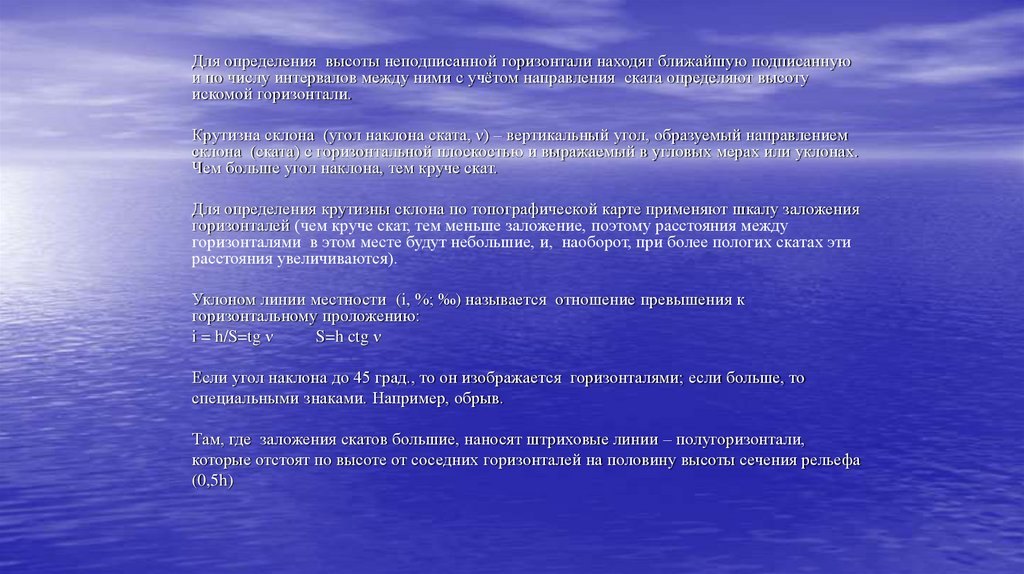

Для определения высоты неподписанной горизонтали находят ближайшую подписанную
и по числу интервалов между ними с учётом направления ската определяют высоту
искомой горизонтали.
Крутизна склона (угол наклона ската, ν) – вертикальный угол, образуемый направлением
склона (ската) с горизонтальной плоскостью и выражаемый в угловых мерах или уклонах.
Чем больше угол наклона, тем круче скат.
Для определения крутизны склона по топографической карте применяют шкалу заложения
горизонталей (чем круче скат, тем меньше заложение, поэтому расстояния между
горизонталями в этом месте будут небольшие, и, наоборот, при более пологих скатах эти
расстояния увеличиваются).
Уклоном линии местности (i, %; ‰) называется отношение превышения к
горизонтальному проложению:
i = h/S=tg ν
S=h ctg ν
Если угол наклона до 45 град., то он изображается горизонталями; если больше, то
специальными знаками. Например, обрыв.
Там, где заложения скатов большие, наносят штриховые линии – полугоризонтали,
которые отстоят по высоте от соседних горизонталей на половину высоты сечения рельефа
(0,5h)

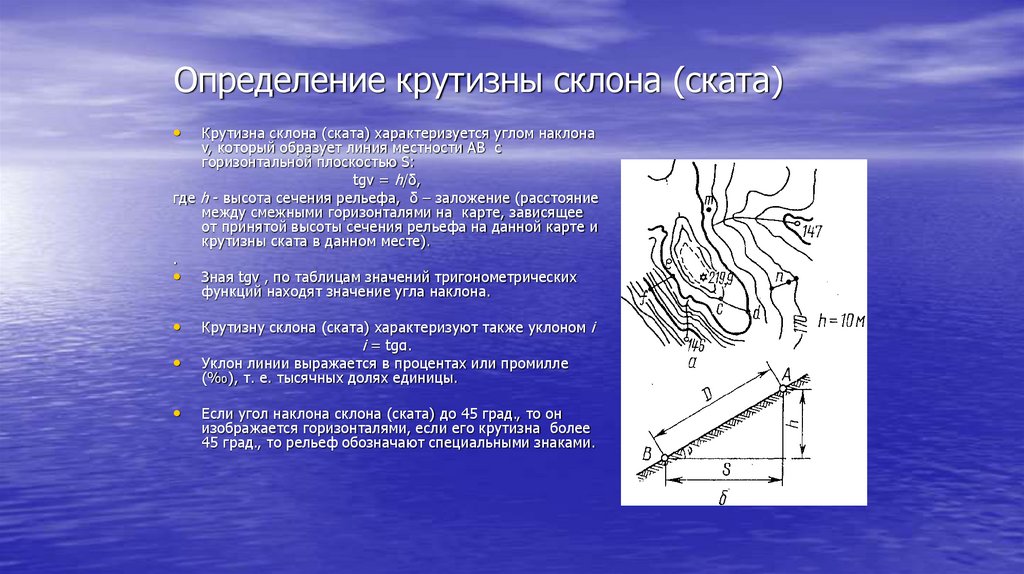

26. Определение крутизны склона (ската)

Крутизна склона (ската) характеризуется углом наклона
v, который образует линия местности АВ с
горизонтальной плоскостью S:
tgν = h/δ,
где h - высота сечения рельефа, δ – заложение (расстояние
между смежными горизонталями на карте, зависящее
от принятой высоты сечения рельефа на данной карте и
крутизны ската в данном месте).
.
• Зная tgν , по таблицам значений тригонометрических
функций находят значение угла наклона.
Крутизну склона (ската) характеризуют также уклоном i
i = tgα.
Уклон линии выражается в процентах или промилле
(‰), т. е. тысячных долях единицы.
Если угол наклона склона (ската) до 45 град., то он
изображается горизонталями, если его крутизна более
45 град., то рельеф обозначают специальными знаками.

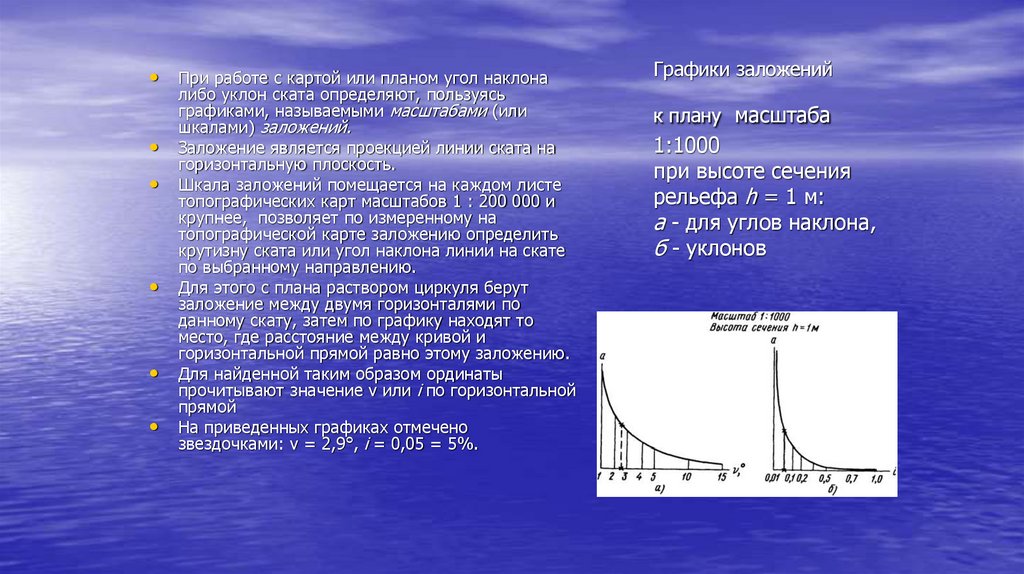

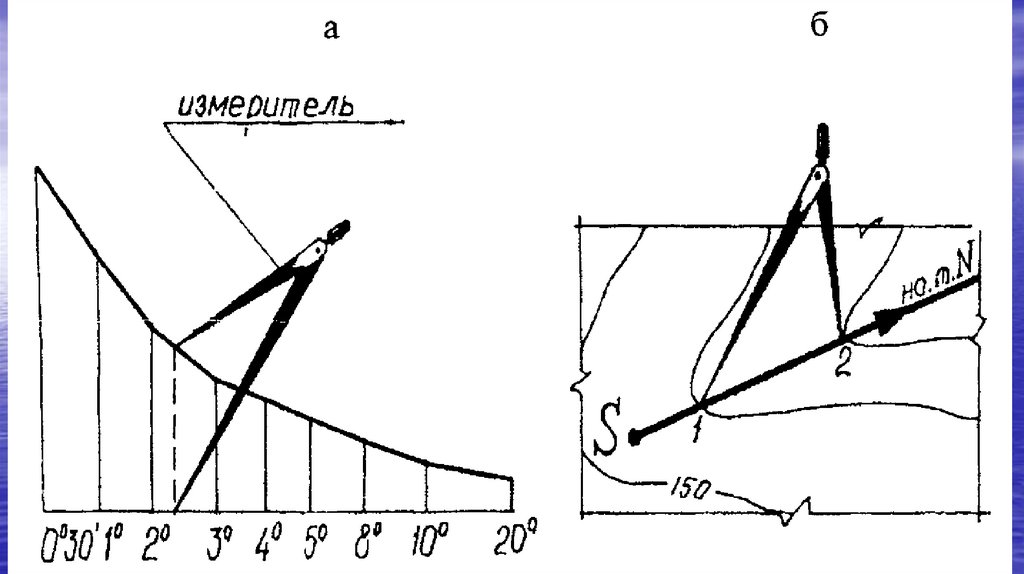

27. Графики заложений к плану масштаба 1:1000 при высоте сечения рельефа h = 1 м: а - для углов наклона, б - уклонов

• При работе с картой или планом угол наклона
либо уклон ската определяют, пользуясь
графиками, называемыми масштабами (или
шкалами) заложений.
Заложение является проекцией линии ската на
горизонтальную плоскость.
Шкала заложений помещается на каждом листе
топографических карт масштабов 1 : 200 000 и
крупнее, позволяет по измеренному на
топографической карте заложению определить
крутизну ската или угол наклона линии на скате
по выбранному направлению.
Для этого с плана раствором циркуля берут
заложение между двумя горизонталями по
данному скату, затем по графику находят то
место, где расстояние между кривой и
горизонтальной прямой равно этому заложению.
Для найденной таким образом ординаты
прочитывают значение ν или i по горизонтальной
прямой
На приведенных графиках отмечено
звездочками: ν = 2,9°, i = 0,05 = 5%.
Графики заложений
к плану масштаба
1:1000
при высоте сечения
рельефа h = 1 м:
а - для углов наклона,
б - уклонов

28.

29.

3. Виды условных топографических
знаков, цифровые подписи и
пояснительные обозначения.

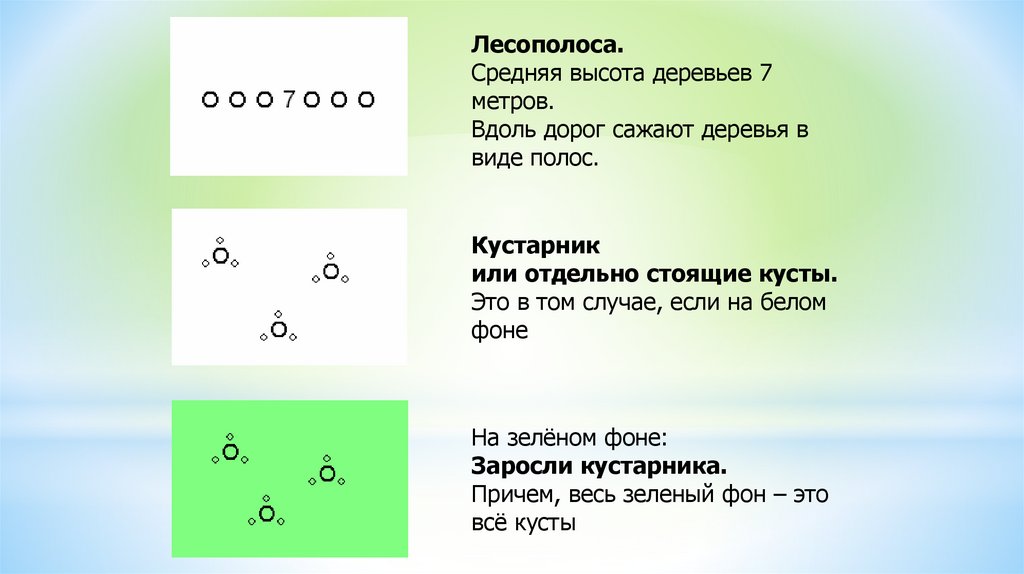

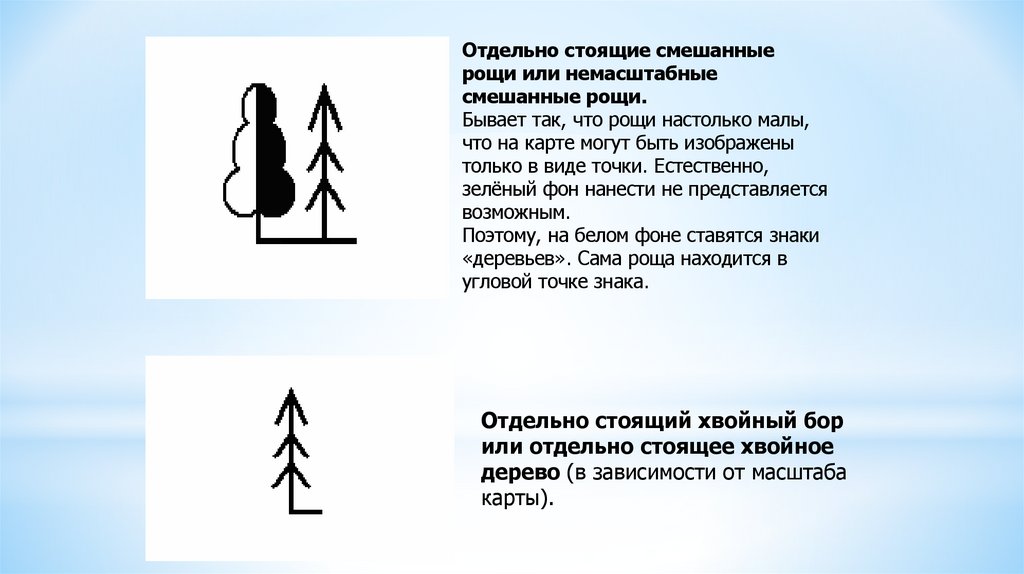

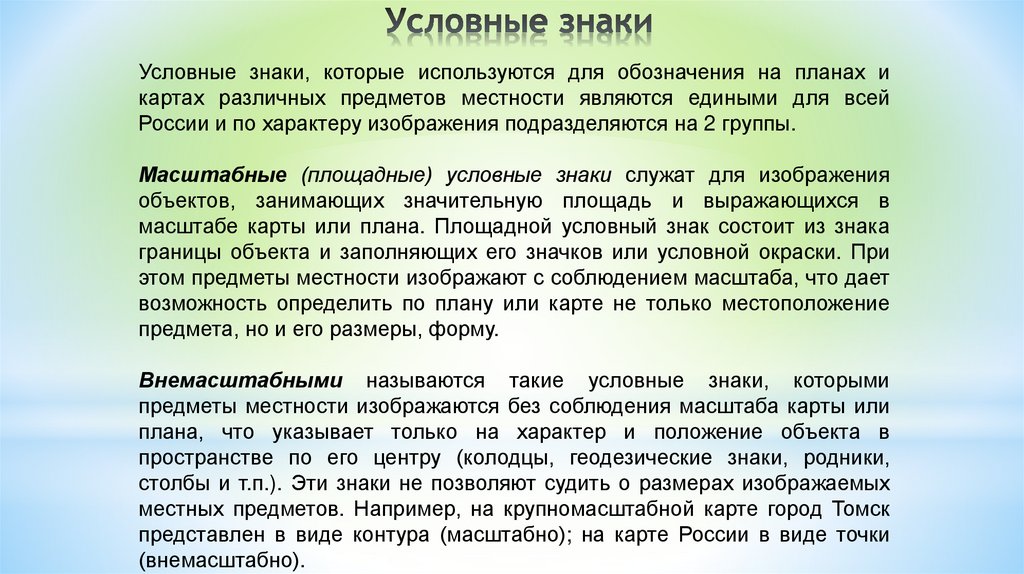

30. Условные знаки

Условные знаки, которые используются для обозначения на планах и
картах различных предметов местности являются едиными для всей
России и по характеру изображения подразделяются на 2 группы.
Масштабные (площадные) условные знаки служат для изображения
объектов, занимающих значительную площадь и выражающихся в
масштабе карты или плана. Площадной условный знак состоит из знака
границы объекта и заполняющих его значков или условной окраски. При
этом предметы местности изображают с соблюдением масштаба, что дает
возможность определить по плану или карте не только местоположение
предмета, но и его размеры, форму.

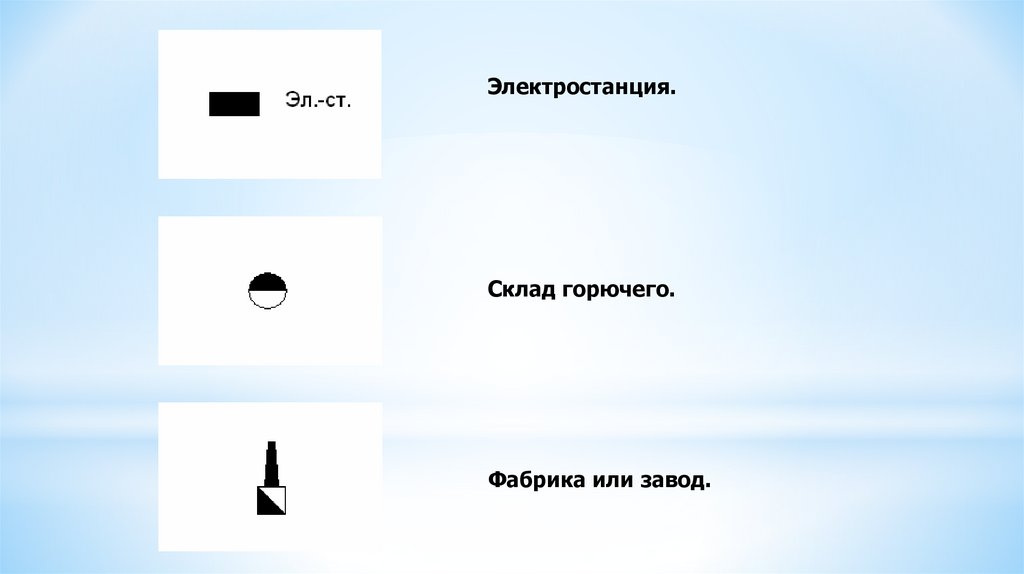

Внемасштабными называются такие условные знаки, которыми
предметы местности изображаются без соблюдения масштаба карты или
плана, что указывает только на характер и положение объекта в
пространстве по его центру (колодцы, геодезические знаки, родники,
столбы и т.п.). Эти знаки не позволяют судить о размерах изображаемых
местных предметов. Например, на крупномасштабной карте город Томск
представлен в виде контура (масштабно); на карте России в виде точки
(внемасштабно).

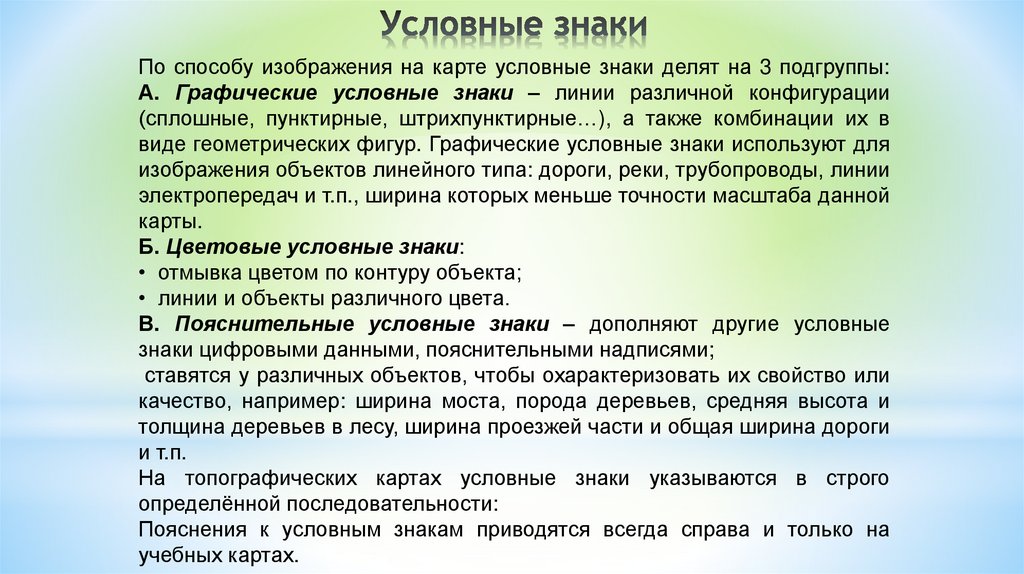

31. Условные знаки

По способу изображения на карте условные знаки делят на 3 подгруппы:

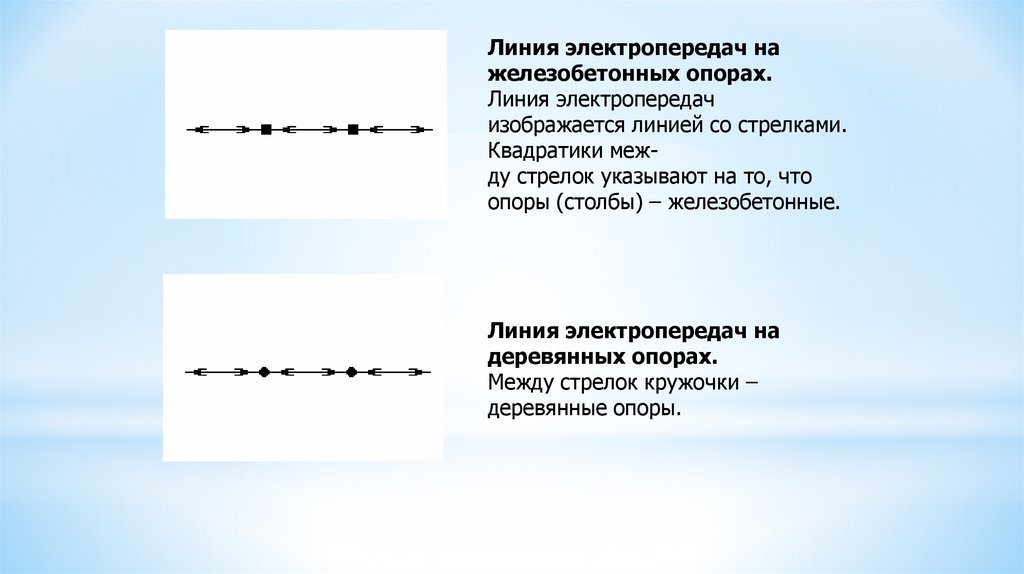

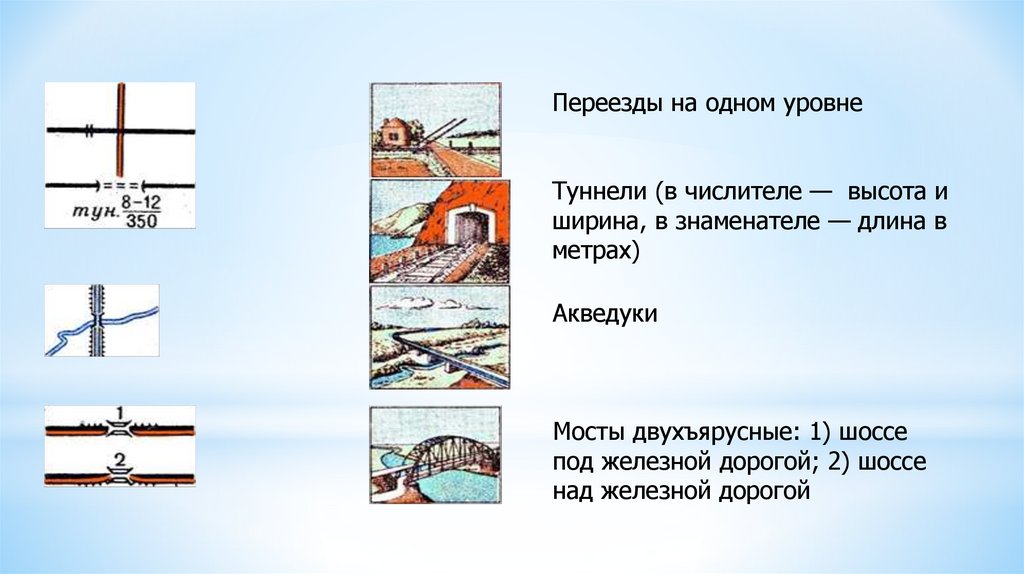

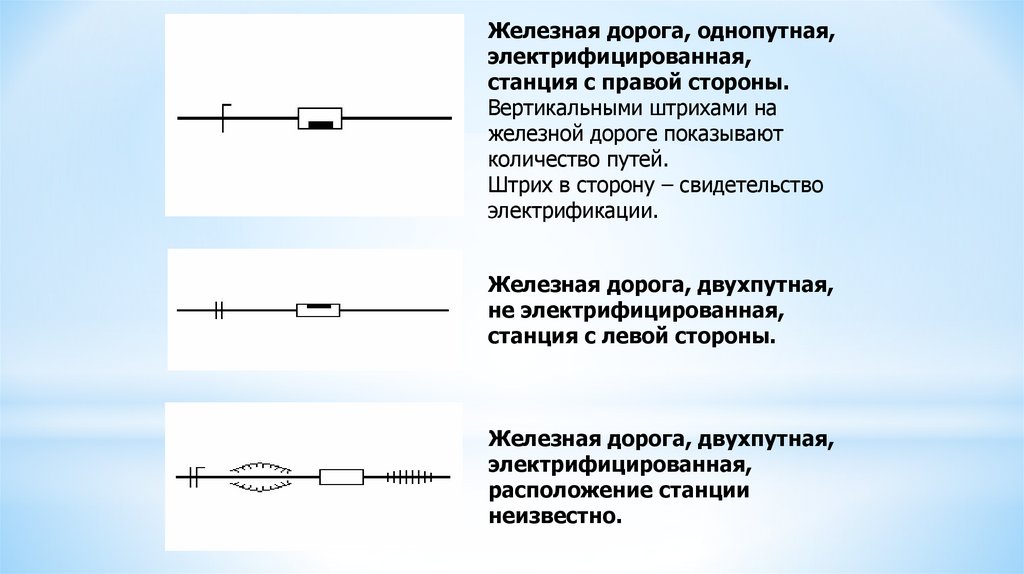

А. Графические условные знаки – линии различной конфигурации
(сплошные, пунктирные, штрихпунктирные…), а также комбинации их в
виде геометрических фигур. Графические условные знаки используют для
изображения объектов линейного типа: дороги, реки, трубопроводы, линии
электропередач и т.п., ширина которых меньше точности масштаба данной
карты.
Б. Цветовые условные знаки:
• отмывка цветом по контуру объекта;
• линии и объекты различного цвета.

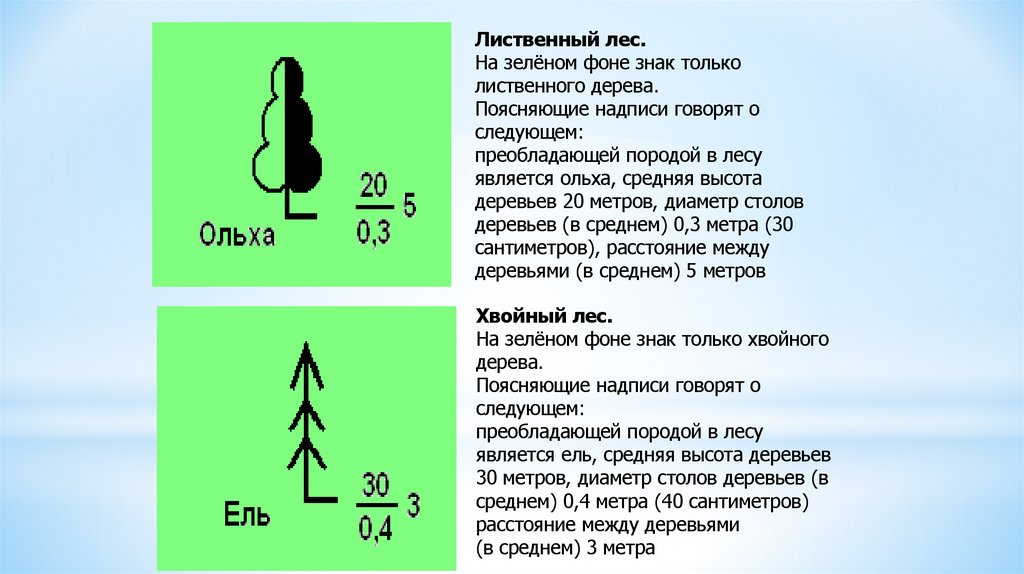

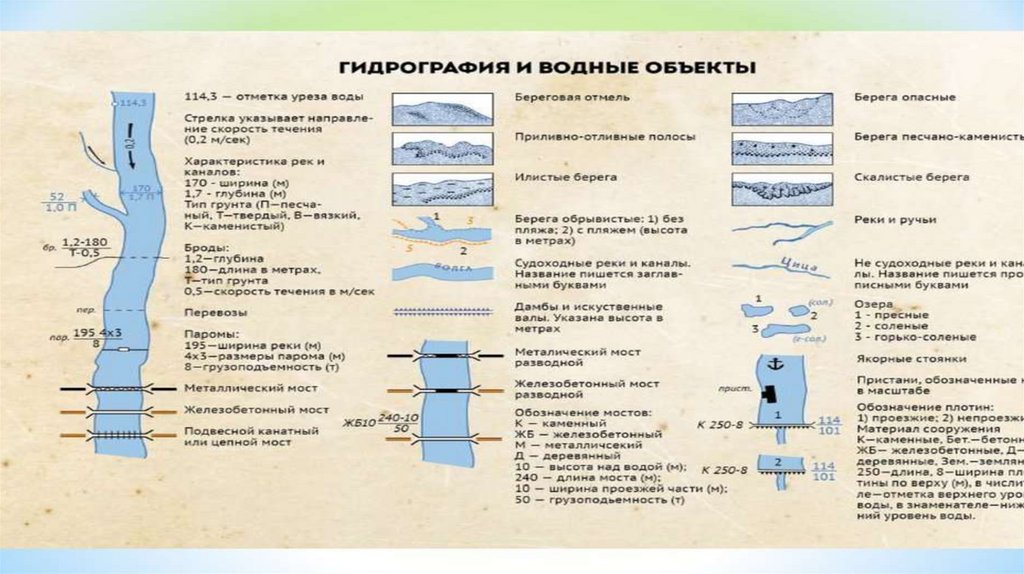

В. Пояснительные условные знаки – дополняют другие условные
знаки цифровыми данными, пояснительными надписями;
ставятся у различных объектов, чтобы охарактеризовать их свойство или
качество, например: ширина моста, порода деревьев, средняя высота и
толщина деревьев в лесу, ширина проезжей части и общая ширина дороги
и т.п.
На топографических картах условные знаки указываются в строго
определённой последовательности:
Пояснения к условным знакам приводятся всегда справа и только на
учебных картах.

32.

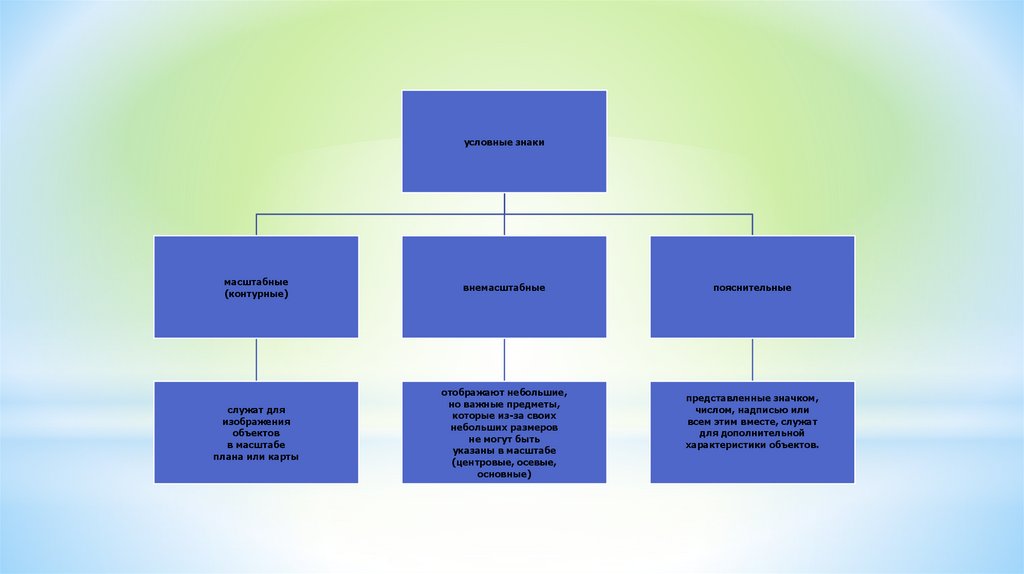

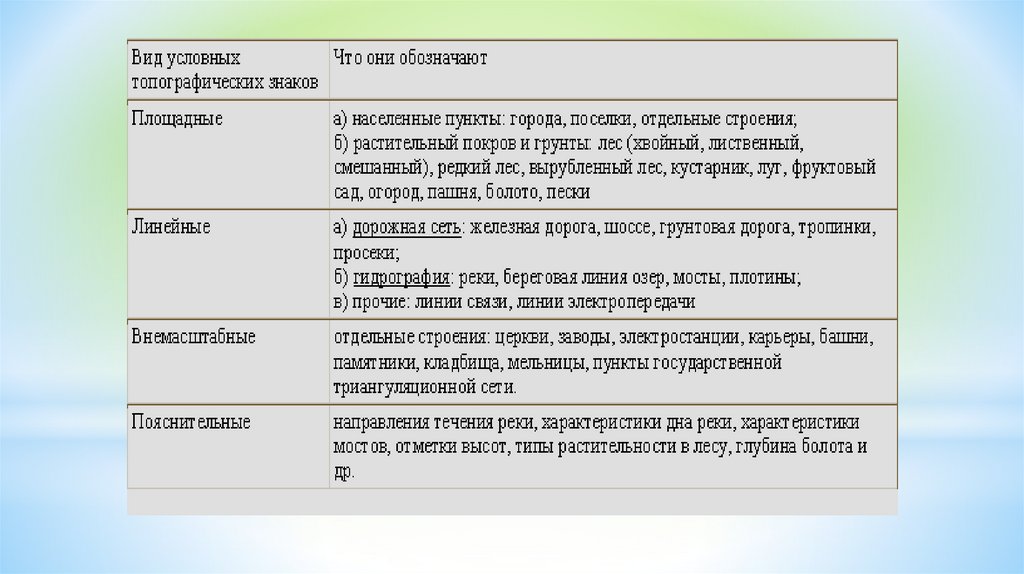

условные знаки
масштабные
(контурные)
внемасштабные
служат для
изображения
объектов
в масштабе
плана или карты
отображают небольшие,
но важные предметы,
которые из-за своих
небольших размеров
не могут быть
указаны в масштабе
(центровые, осевые,
основные)
пояснительные
представленные значком,
числом, надписью или
всем этим вместе, служат
для дополнительной
характеристики объектов.

33.

34.

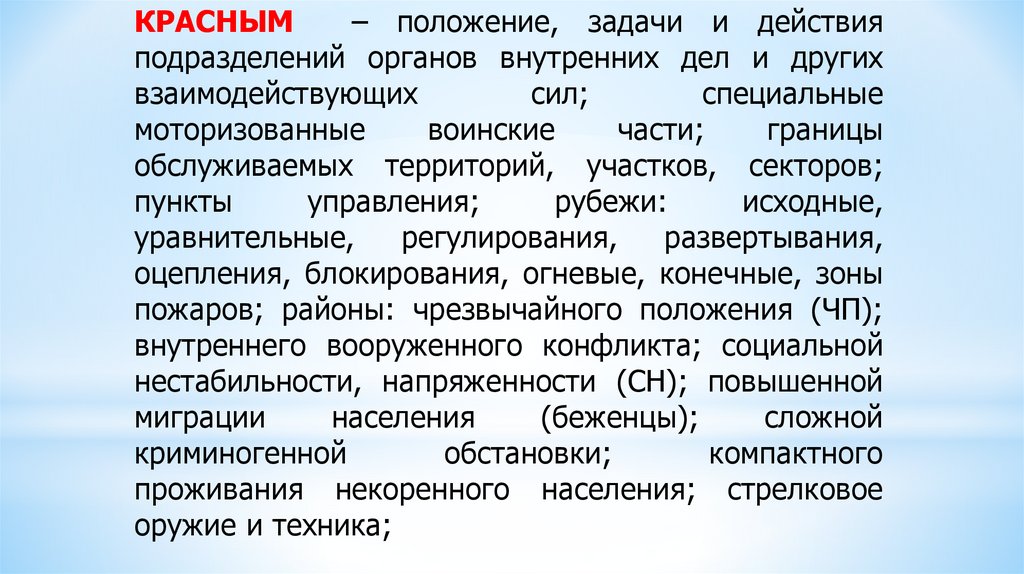

КРАСНЫМ
– положение, задачи и действия
подразделений органов внутренних дел и других
взаимодействующих
сил;
специальные
моторизованные
воинские
части;
границы
обслуживаемых территорий, участков, секторов;
пункты
управления;
рубежи:
исходные,
уравнительные,
регулирования,
развертывания,
оцепления, блокирования, огневые, конечные, зоны
пожаров; районы: чрезвычайного положения (ЧП);
внутреннего вооруженного конфликта; социальной
нестабильности, напряженности (СН); повышенной
миграции
населения
(беженцы);
сложной
криминогенной
обстановки;
компактного
проживания некоренного населения; стрелковое
оружие и техника;

35.

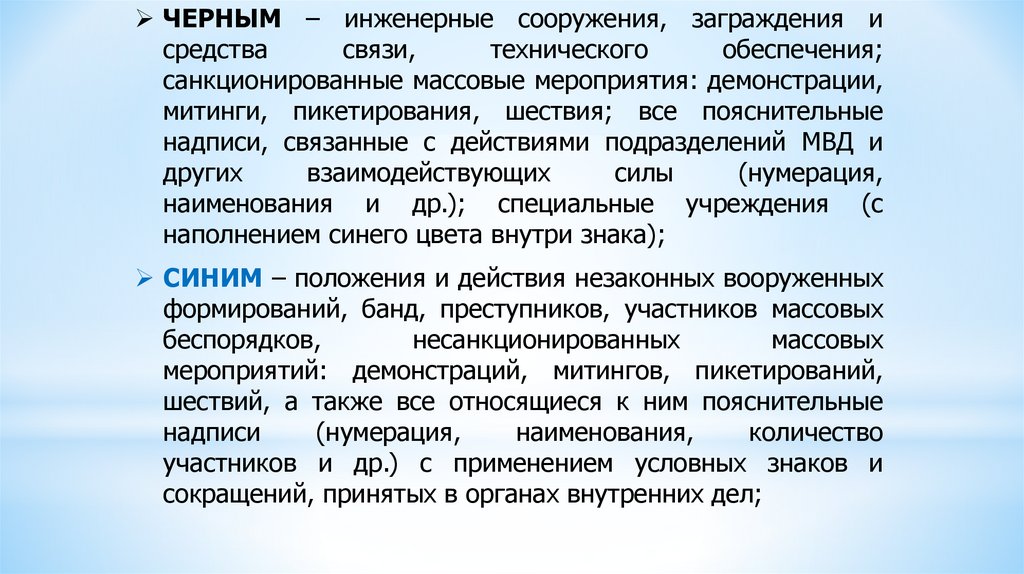

ЧЕРНЫМ – инженерные сооружения, заграждения и
средства
связи,
технического
обеспечения;
санкционированные массовые мероприятия: демонстрации,
митинги, пикетирования, шествия; все пояснительные
надписи, связанные с действиями подразделений МВД и
других
взаимодействующих
силы
(нумерация,
наименования и др.); специальные учреждения (с
наполнением синего цвета внутри знака);
СИНИМ – положения и действия незаконных вооруженных
формирований, банд, преступников, участников массовых
беспорядков,
несанкционированных
массовых
мероприятий: демонстраций, митингов, пикетирований,
шествий, а также все относящиеся к ним пояснительные
надписи
(нумерация,
наименования,
количество
участников и др.) с применением условных знаков и
сокращений, принятых в органах внутренних дел;

36.

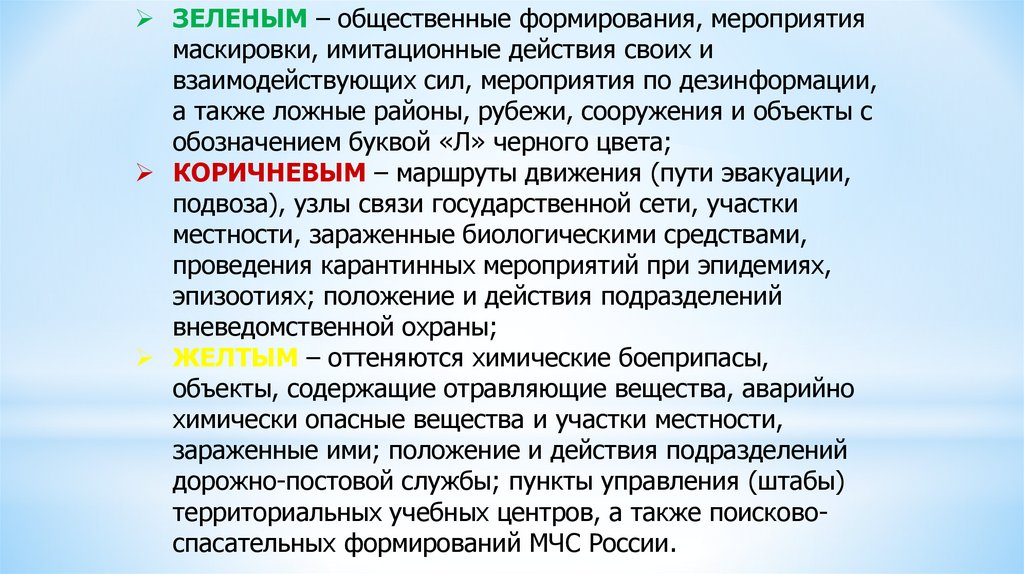

ЗЕЛЕНЫМ – общественные формирования, мероприятия
маскировки, имитационные действия своих и
взаимодействующих сил, мероприятия по дезинформации,
а также ложные районы, рубежи, сооружения и объекты с
обозначением буквой «Л» черного цвета;
КОРИЧНЕВЫМ – маршруты движения (пути эвакуации,
подвоза), узлы связи государственной сети, участки
местности, зараженные биологическими средствами,
проведения карантинных мероприятий при эпидемиях,
эпизоотиях; положение и действия подразделений
вневедомственной охраны;
ЖЕЛТЫМ – оттеняются химические боеприпасы,
объекты, содержащие отравляющие вещества, аварийно
химически опасные вещества и участки местности,
зараженные ими; положение и действия подразделений
дорожно-постовой службы; пункты управления (штабы)
территориальных учебных центров, а также поисковоспасательных формирований МЧС России.

37.

► Знаки рельефа. На топографических картах
изображаются коричневым цветом. Контур рельефа
изображается тонкой коричневой линией (не всегда
замкнутой), а чтобы не путать углубление с
возвышением, ставят Берг-штрихи.
► Если Берг-штрих направлен внутрь – это понижение
рельефа, наружу - повышение.
Впадина.
Берг-штрихи направлены внутрь. Их
немного, что свидетельствует о
пологости.

38.

Яма.
Берг-штрихи направлены внутрь. Их
много, что свидетельствует о
крутизне стен.
Холм.
Высота над уровнем моря 1278
метров. Берг-штрихи направлены
наружу. Их немного, что
свидетельствует о пологости
Курган.
Берг-штрихи направлены наружу. Их
много, что свидетельствует о
крутизне стен.

39.

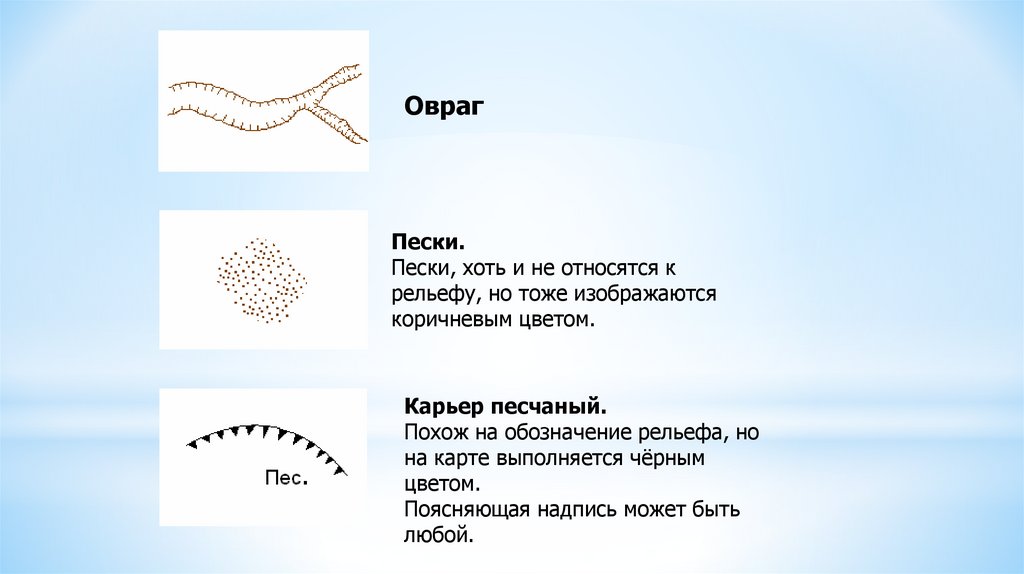

Овраг
Пески.
Пески, хоть и не относятся к
рельефу, но тоже изображаются
коричневым цветом.
Карьер песчаный.
Похож на обозначение рельефа, но
на карте выполняется чёрным
цветом.
Поясняющая надпись может быть
любой.

40. Овраг

41.

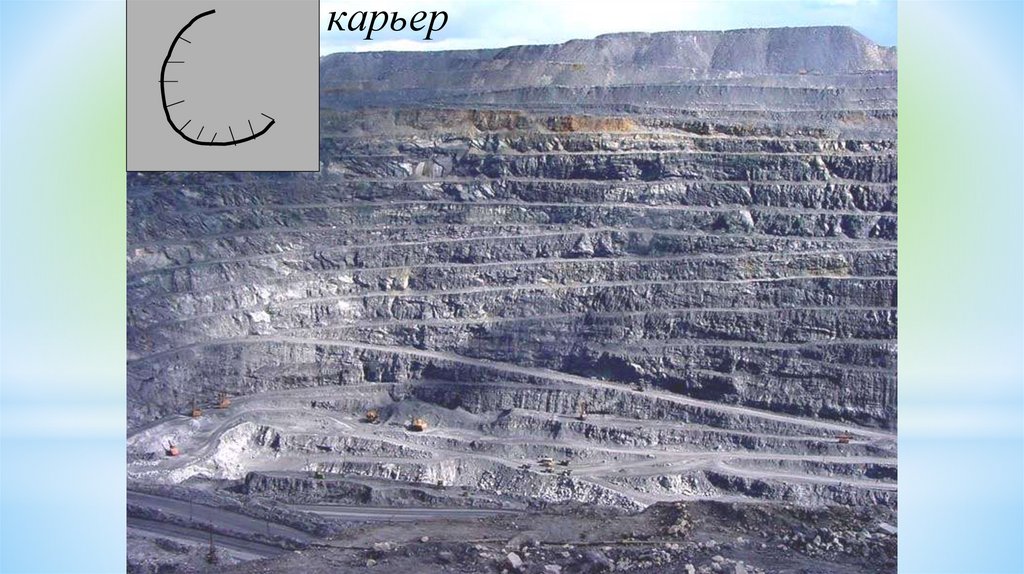

карьер

42.

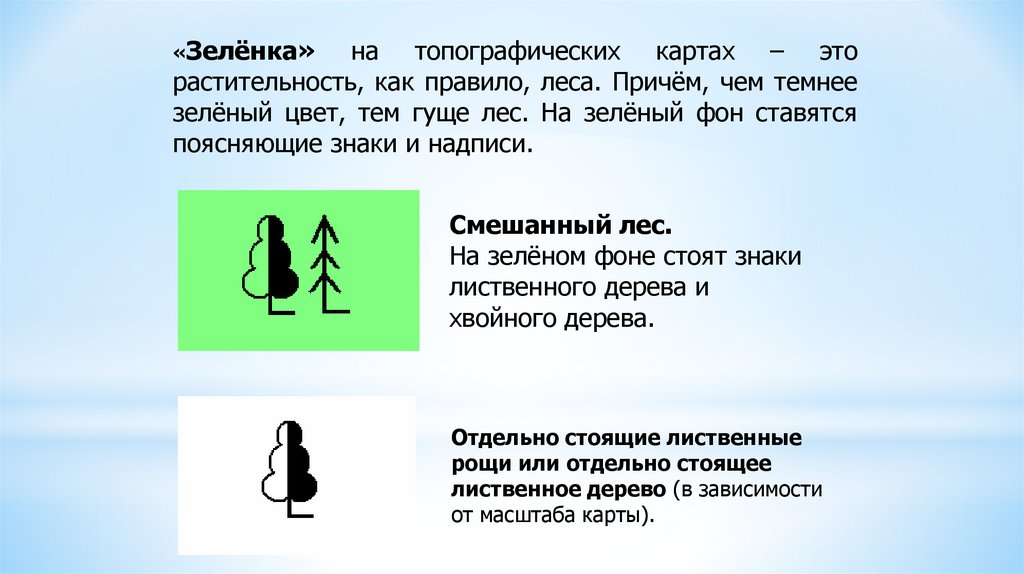

«Зелёнка»
на топографических картах – это
растительность, как правило, леса. Причём, чем темнее
зелёный цвет, тем гуще лес. На зелёный фон ставятся
поясняющие знаки и надписи.
Смешанный лес.
На зелёном фоне стоят знаки
лиственного дерева и
хвойного дерева.
Отдельно стоящие лиственные
рощи или отдельно стоящее
лиственное дерево (в зависимости
от масштаба карты).

43.

Лиственный лес.
На зелёном фоне знак только
лиственного дерева.
Поясняющие надписи говорят о
следующем:
преобладающей породой в лесу
является ольха, средняя высота
деревьев 20 метров, диаметр столов
деревьев (в среднем) 0,3 метра (30
сантиметров), расстояние между
деревьями (в среднем) 5 метров
Хвойный лес.
На зелёном фоне знак только хвойного
дерева.
Поясняющие надписи говорят о
следующем:
преобладающей породой в лесу
является ель, средняя высота деревьев
30 метров, диаметр столов деревьев (в
среднем) 0,4 метра (40 сантиметров)
расстояние между деревьями
(в среднем) 3 метра

44.

45.

46.

Отдельно стоящие смешанные
рощи или немасштабные
смешанные рощи.
Бывает так, что рощи настолько малы,
что на карте могут быть изображены
только в виде точки. Естественно,
зелёный фон нанести не представляется
возможным.
Поэтому, на белом фоне ставятся знаки
«деревьев». Сама роща находится в
угловой точке знака.
Отдельно стоящий хвойный бор
или отдельно стоящее хвойное
дерево (в зависимости от масштаба
карты).

47.

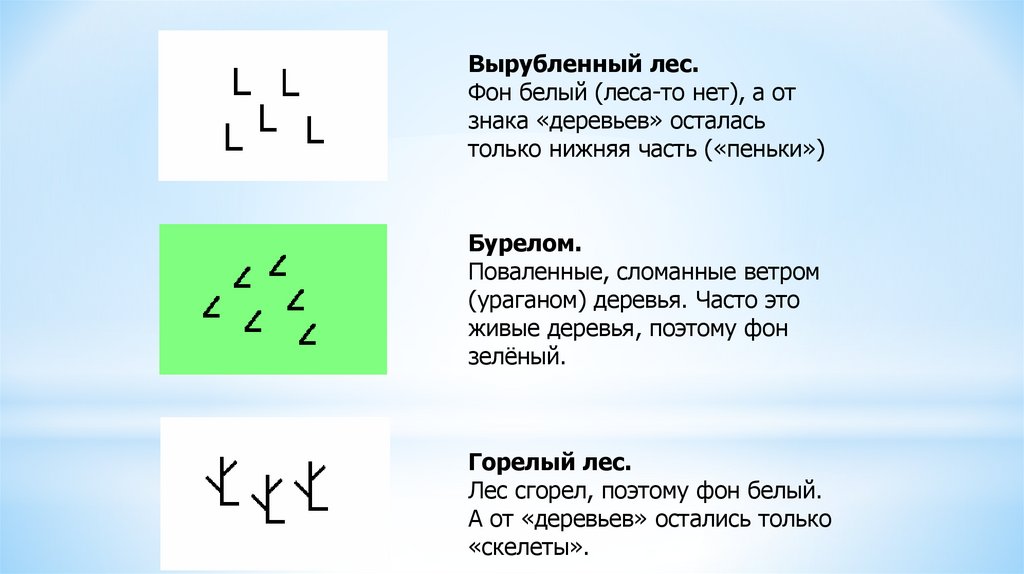

Вырубленный лес.
Фон белый (леса-то нет), а от
знака «деревьев» осталась
только нижняя часть («пеньки»)
Бурелом.
Поваленные, сломанные ветром
(ураганом) деревья. Часто это
живые деревья, поэтому фон
зелёный.
Горелый лес.
Лес сгорел, поэтому фон белый.
А от «деревьев» остались только
«скелеты».

48.

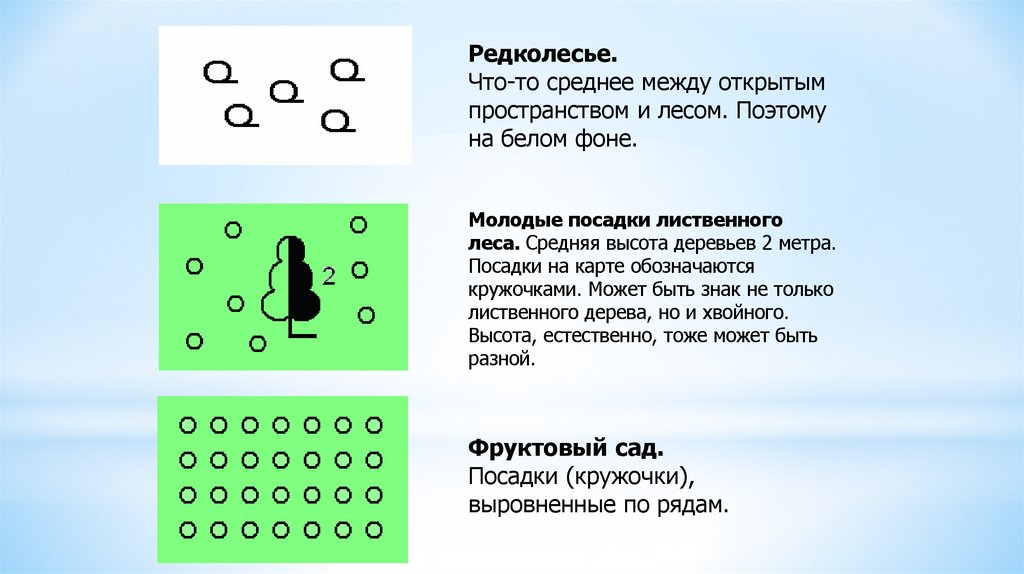

Редколесье.
Что-то среднее между открытым
пространством и лесом. Поэтому
на белом фоне.
Молодые посадки лиственного
леса. Средняя высота деревьев 2 метра.
Посадки на карте обозначаются
кружочками. Может быть знак не только
лиственного дерева, но и хвойного.
Высота, естественно, тоже может быть
разной.
Фруктовый сад.
Посадки (кружочки),
выровненные по рядам.

49. Фруктовый сад

50.

Лесополоса.
Средняя высота деревьев 7
метров.
Вдоль дорог сажают деревья в
виде полос.
Кустарник
или отдельно стоящие кусты.
Это в том случае, если на белом
фоне
На зелёном фоне:
Заросли кустарника.
Причем, весь зеленый фон – это
всё кусты

51.

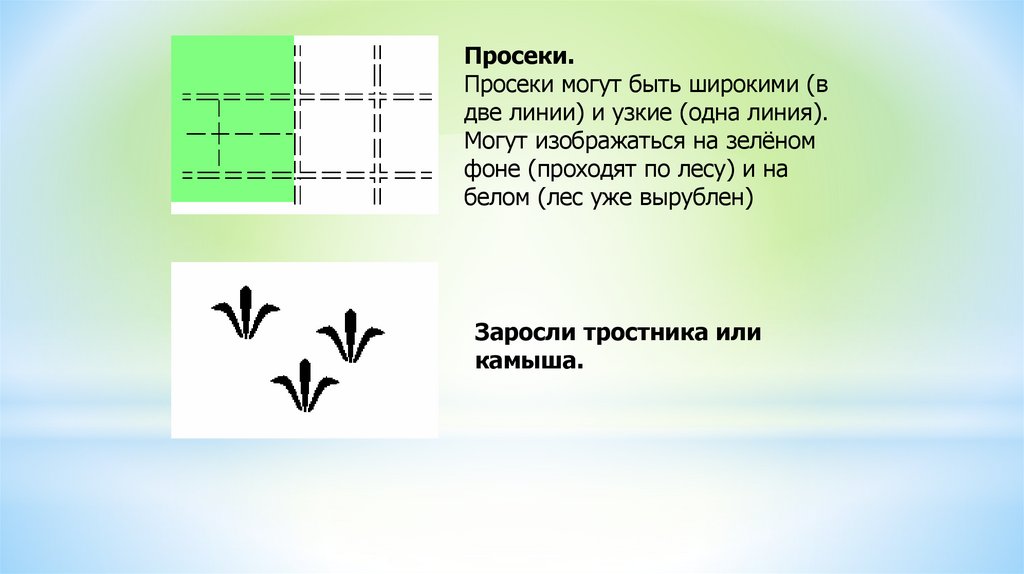

Просеки.
Просеки могут быть широкими (в
две линии) и узкие (одна линия).
Могут изображаться на зелёном
фоне (проходят по лесу) и на
белом (лес уже вырублен)
Заросли тростника или
камыша.

52.

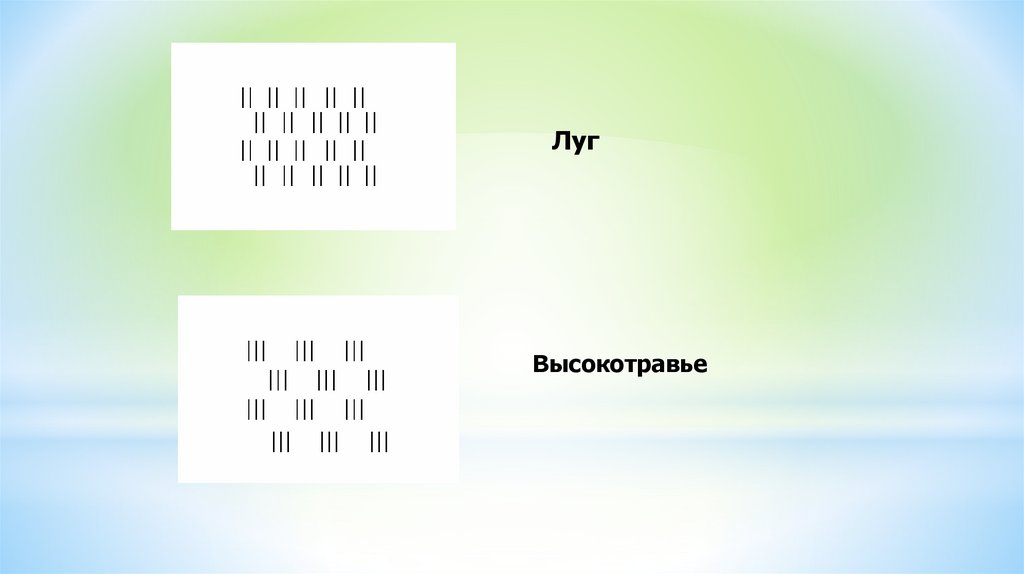

Луг
Высокотравье

53. Луг

54.

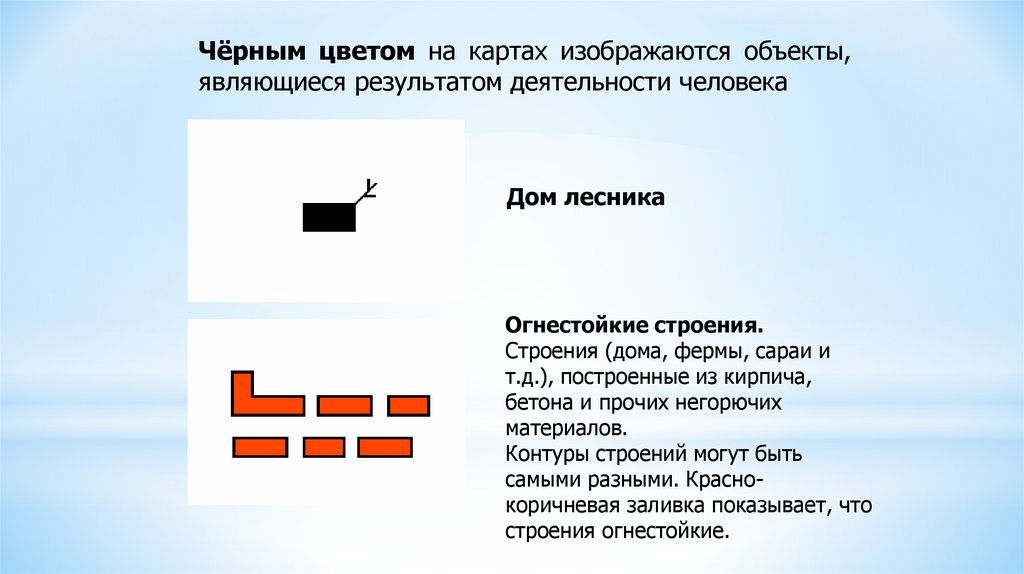

Чёрным цветом на картах изображаются объекты,
являющиеся результатом деятельности человека
Дом лесника
Огнестойкие строения.
Строения (дома, фермы, сараи и
т.д.), построенные из кирпича,
бетона и прочих негорючих
материалов.
Контуры строений могут быть
самыми разными. Краснокоричневая заливка показывает, что
строения огнестойкие.

55.

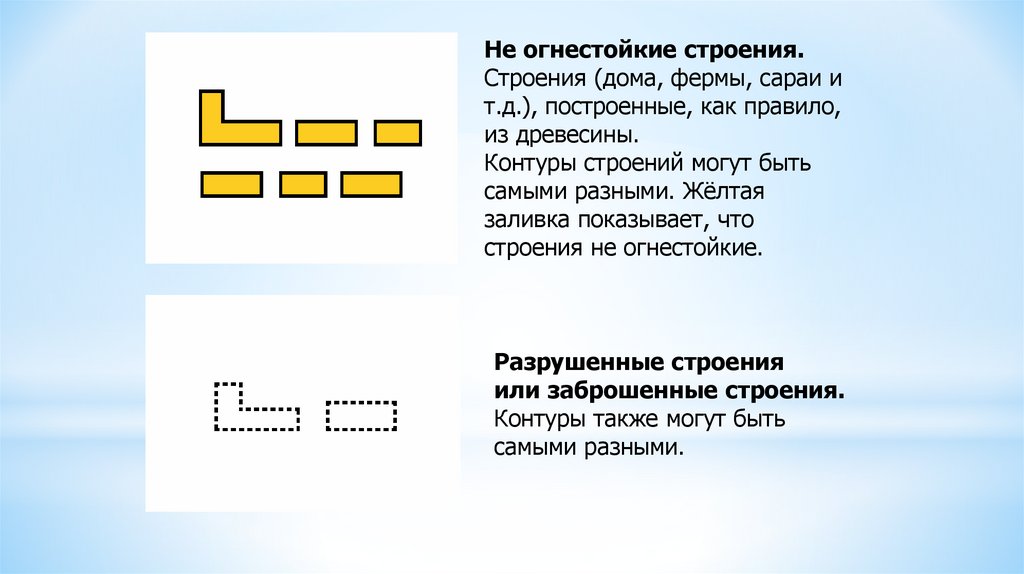

Не огнестойкие строения.
Строения (дома, фермы, сараи и
т.д.), построенные, как правило,
из древесины.
Контуры строений могут быть
самыми разными. Жёлтая
заливка показывает, что
строения не огнестойкие.
Разрушенные строения
или заброшенные строения.
Контуры также могут быть
самыми разными.

56.

57.

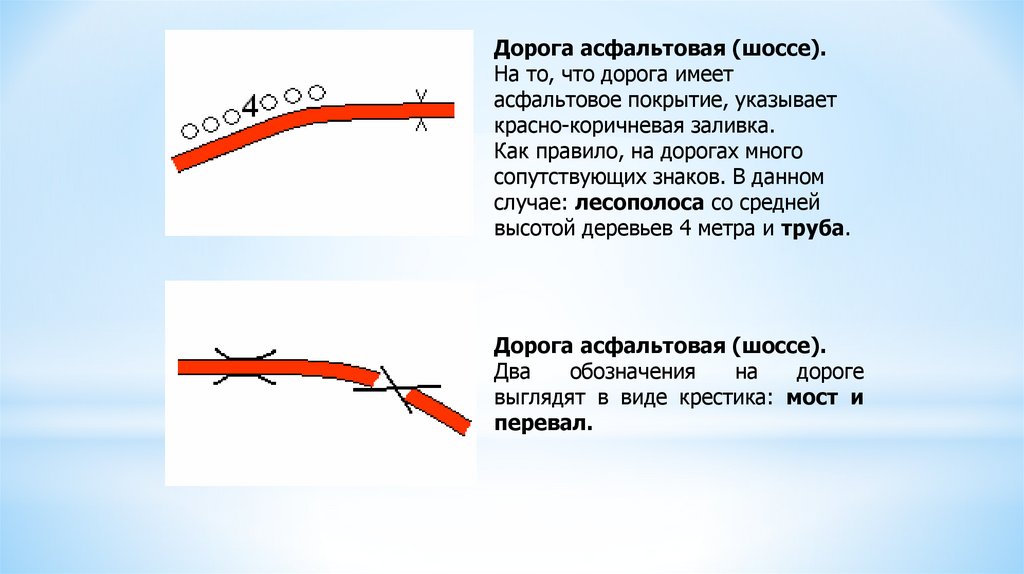

Дорога асфальтовая (шоссе).
На то, что дорога имеет
асфальтовое покрытие, указывает
красно-коричневая заливка.
Как правило, на дорогах много
сопутствующих знаков. В данном
случае: лесополоса со средней
высотой деревьев 4 метра и труба.
Дорога асфальтовая (шоссе).
Два
обозначения
на
дороге
выглядят в виде крестика: мост и
перевал.

58.

Переезды на одном уровне
Туннели (в числителе — высота и
ширина, в знаменателе — длина в
метрах)
Акведуки
Мосты двухъярусные: 1) шоссе
под железной дорогой; 2) шоссе
над железной дорогой

59.

деревянный мостик

60.

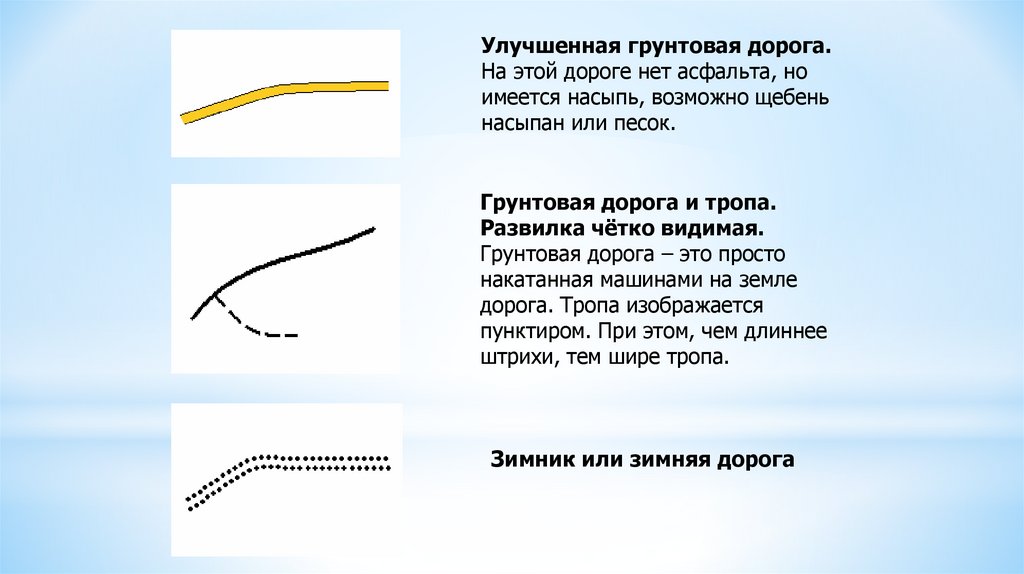

Улучшенная грунтовая дорога.
На этой дороге нет асфальта, но
имеется насыпь, возможно щебень
насыпан или песок.
Грунтовая дорога и тропа.
Развилка чётко видимая.
Грунтовая дорога – это просто
накатанная машинами на земле
дорога. Тропа изображается
пунктиром. При этом, чем длиннее
штрихи, тем шире тропа.
Зимник или зимняя дорога

61.

Железная дорога, однопутная,
электрифицированная,
станция с правой стороны.
Вертикальными штрихами на
железной дороге показывают
количество путей.
Штрих в сторону – свидетельство
электрификации.
Железная дорога, двухпутная,
не электрифицированная,
станция с левой стороны.
Железная дорога, двухпутная,
электрифицированная,
расположение станции
неизвестно.

62.

Линия электропередач на
железобетонных опорах.
Линия электропередач
изображается линией со стрелками.
Квадратики между стрелок указывают на то, что
опоры (столбы) – железобетонные.
Линия электропередач на
деревянных опорах.
Между стрелок кружочки –
деревянные опоры.

63.

Электростанция.
Склад горючего.
Фабрика или завод.

64.

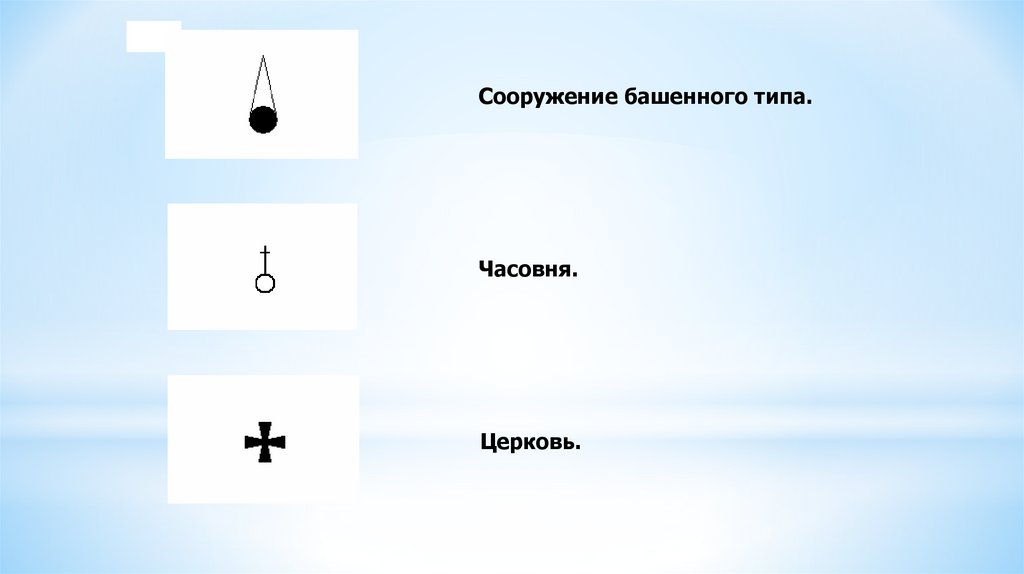

Сооружение башенного типа.
Часовня.
Церковь.

65.

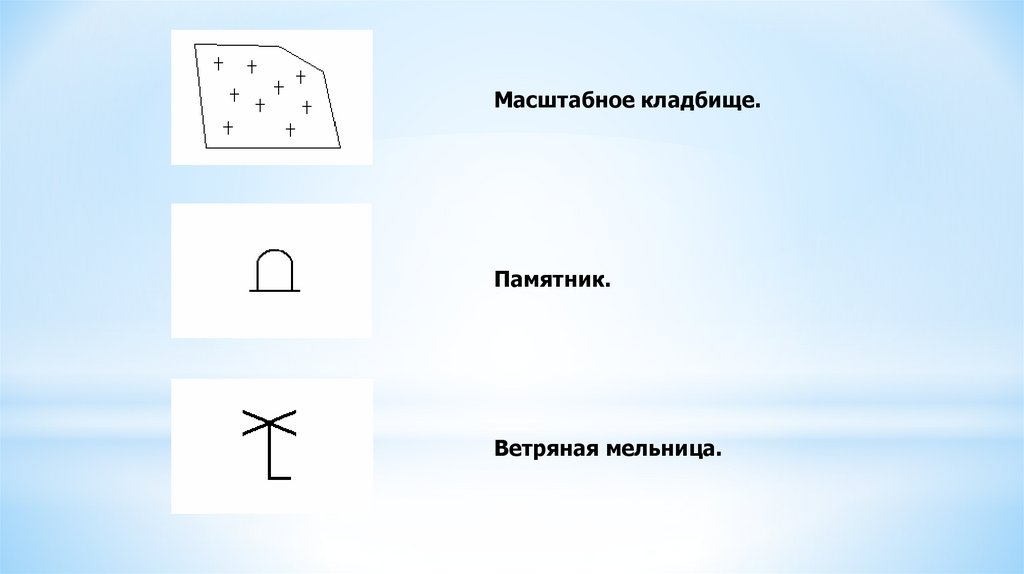

Масштабное кладбище.
Памятник.
Ветряная мельница.

66.

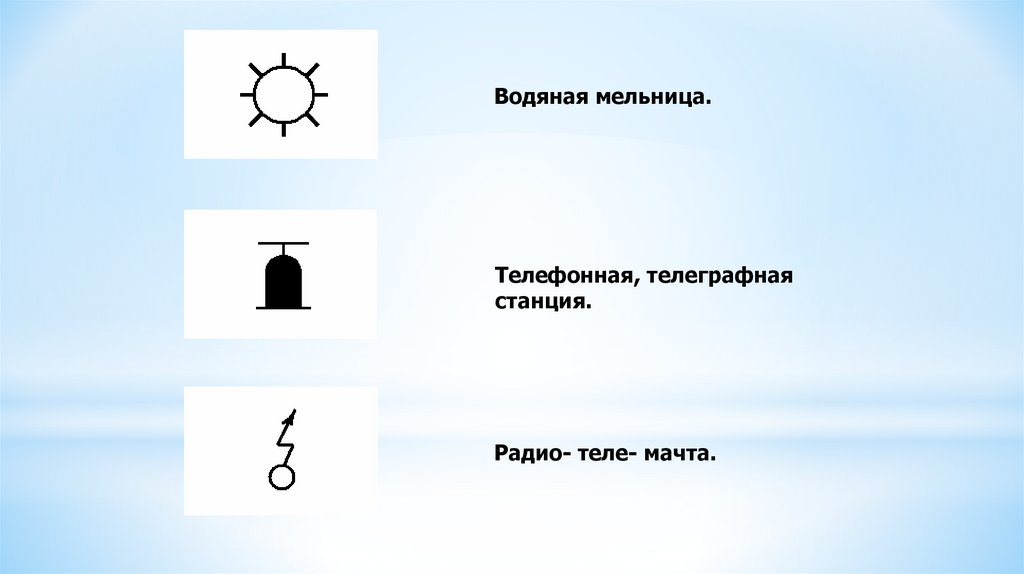

Водяная мельница.
Телефонная, телеграфная
станция.
Радио- теле- мачта.

67.

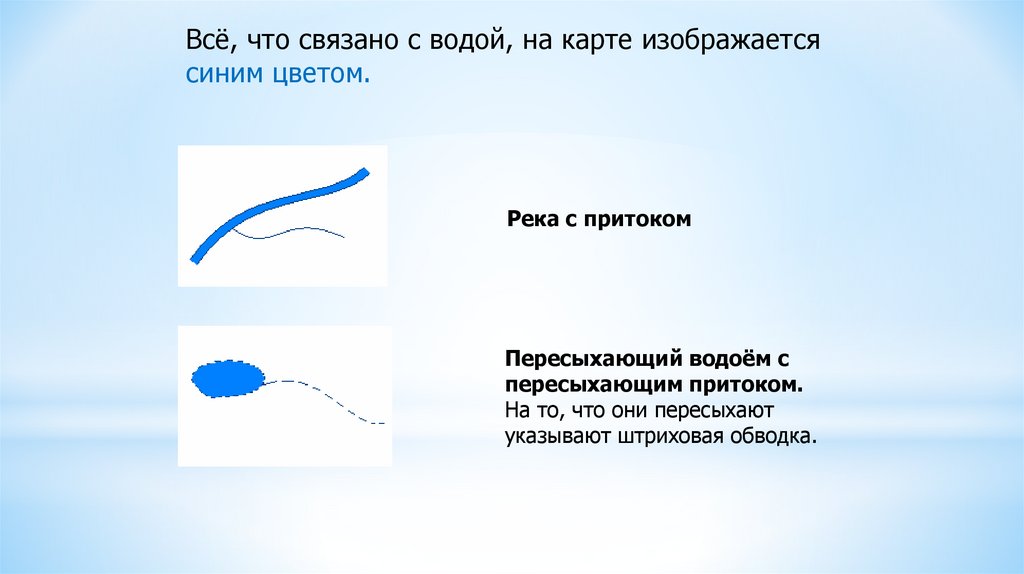

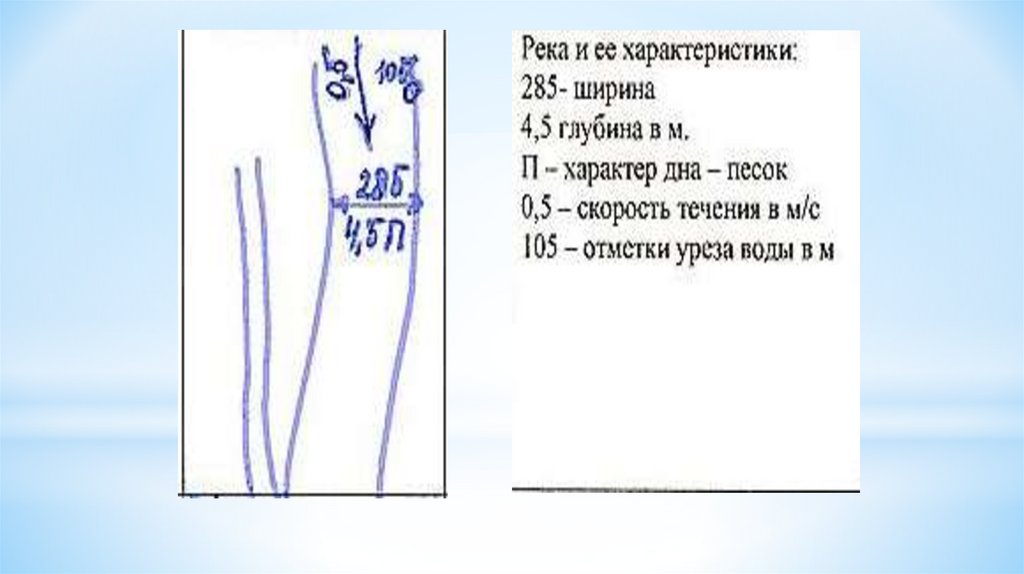

Всё, что связано с водой, на карте изображается
синим цветом.
Река с притоком
Пересыхающий водоём с
пересыхающим притоком.
На то, что они пересыхают
указывают штриховая обводка.

68.

69.

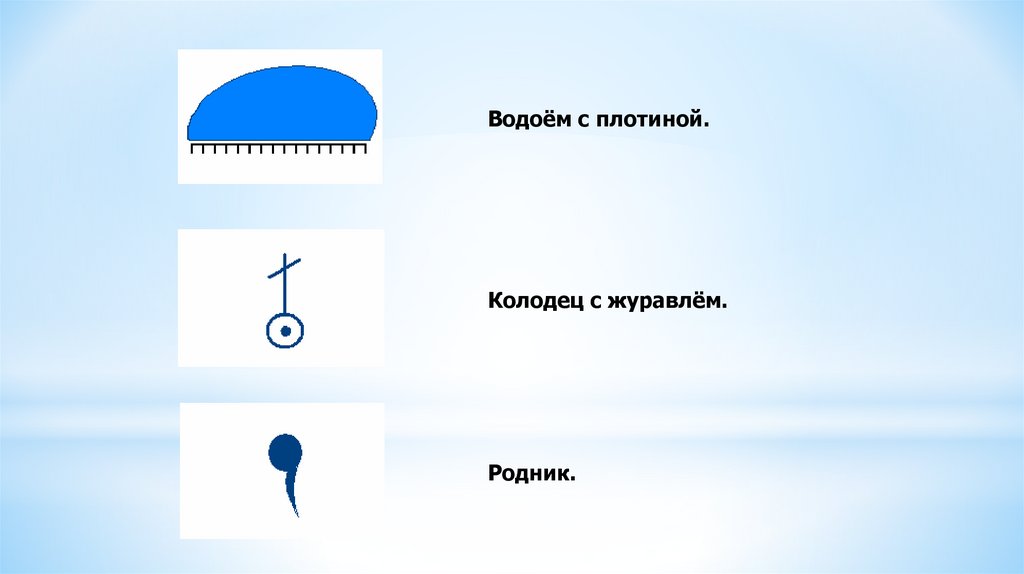

Водоём с плотиной.
Колодец с журавлём.
Родник.

70.

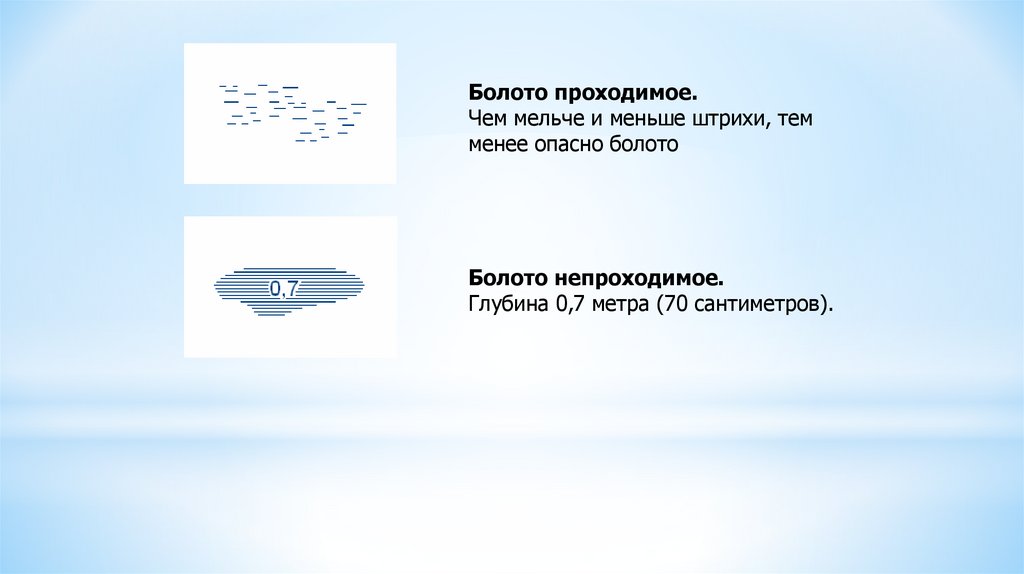

Болото проходимое.
Чем мельче и меньше штрихи, тем
менее опасно болото
Болото непроходимое.
Глубина 0,7 метра (70 сантиметров).

71.

72.

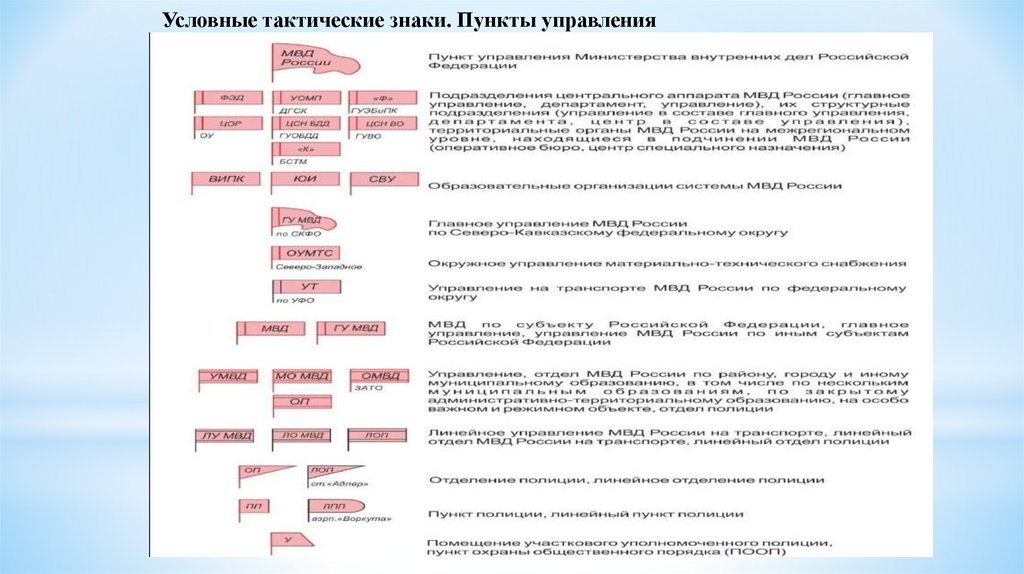

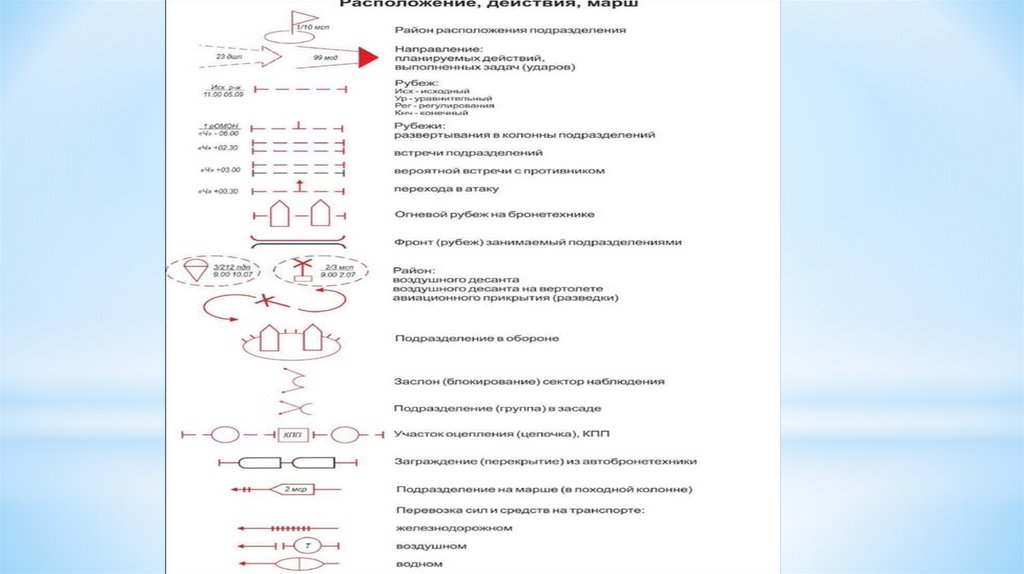

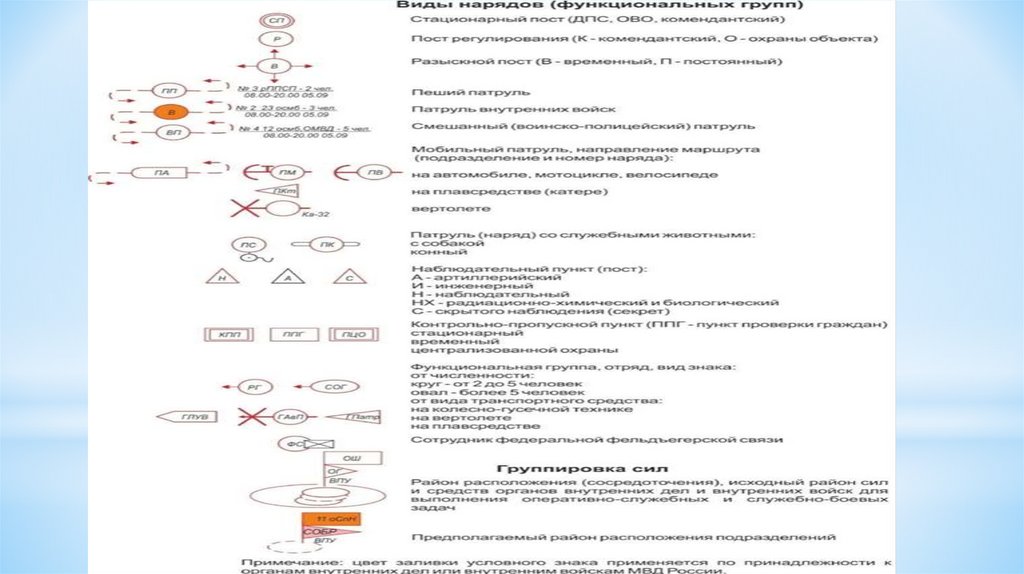

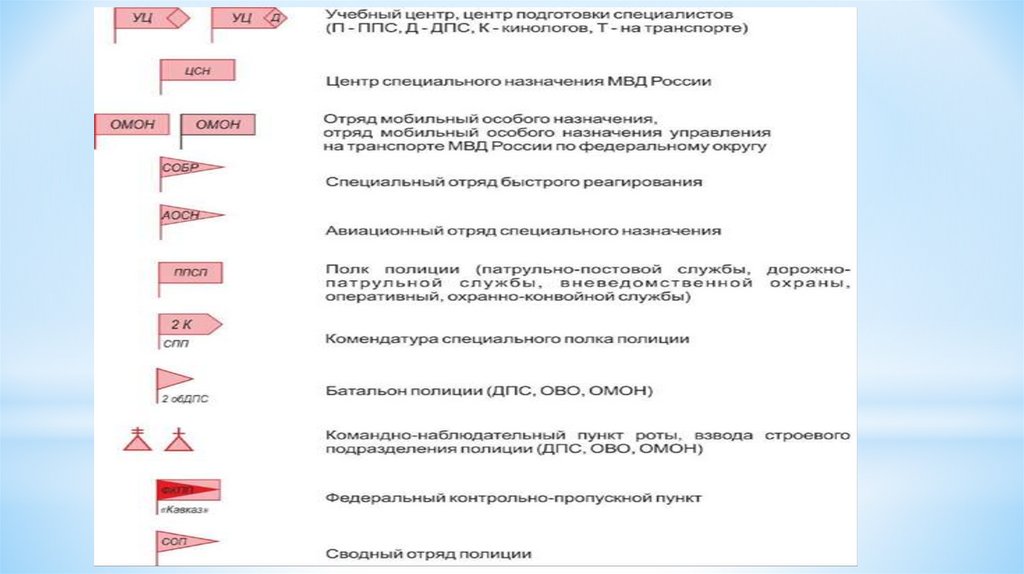

Условные тактические знаки. Пункты управления

73.

74.

75.

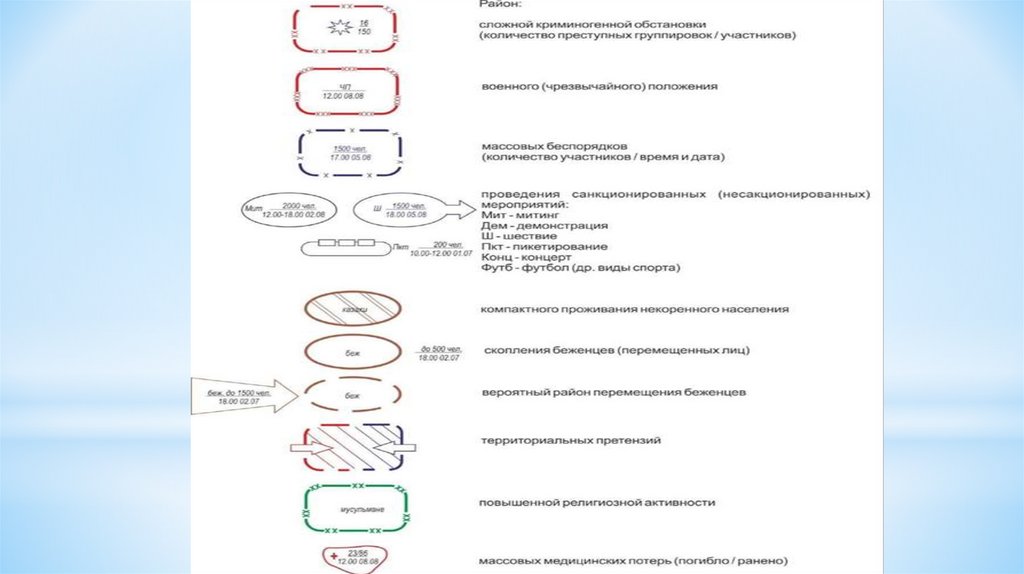

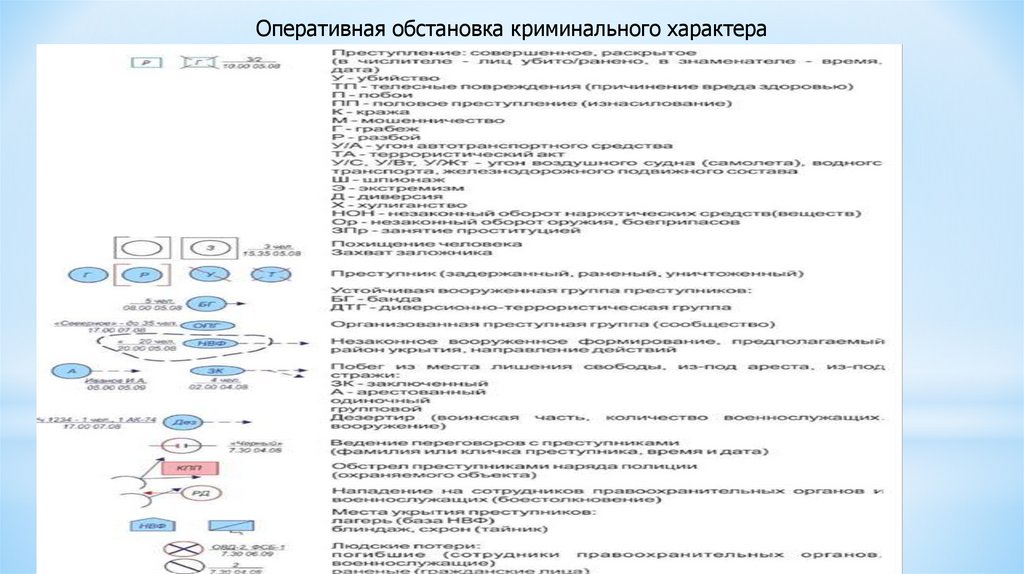

Оперативная обстановка криминального характера

76.

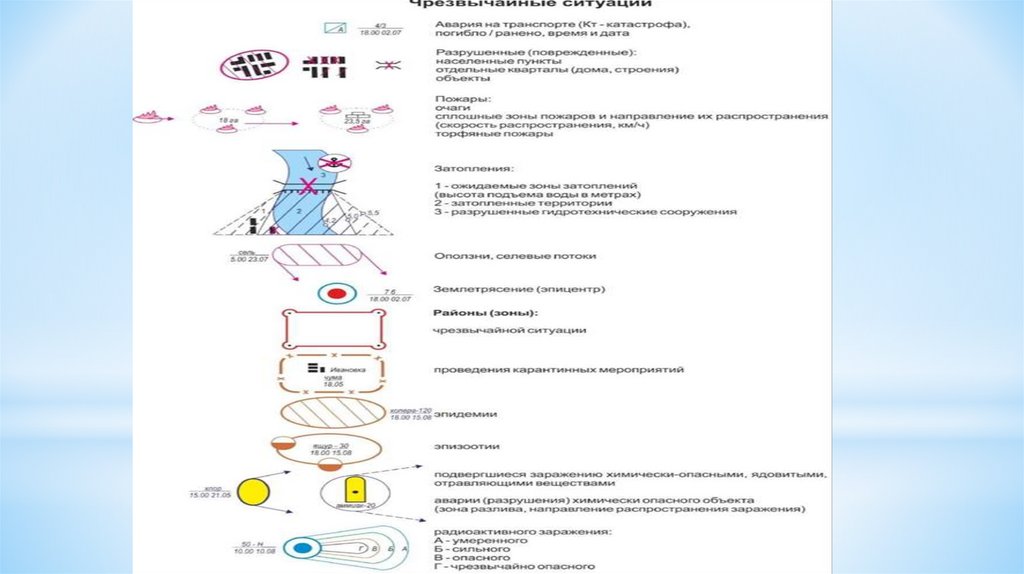

77.

78.

79.

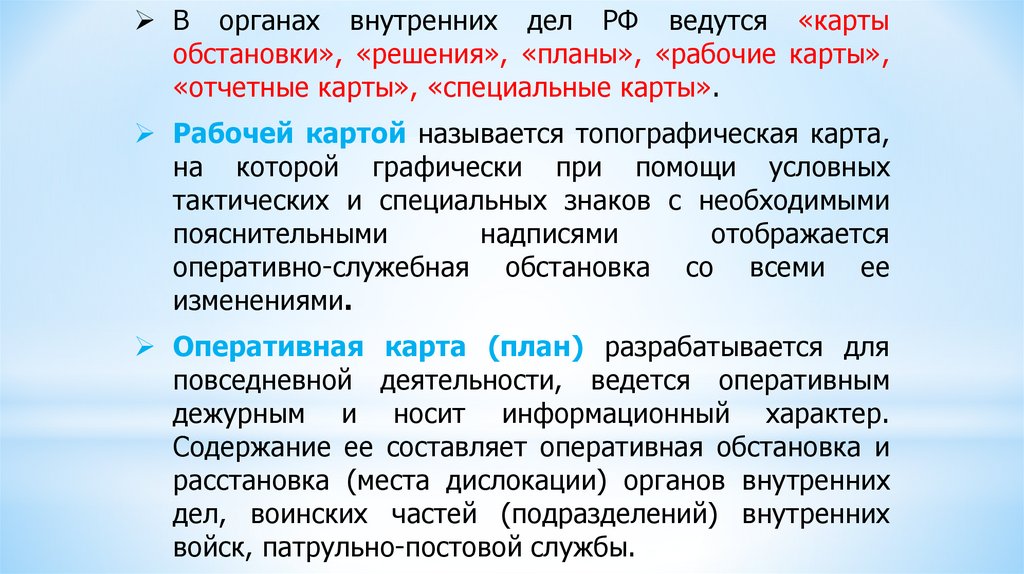

В органах внутренних дел РФ ведутся «карты
обстановки», «решения», «планы», «рабочие карты»,
«отчетные карты», «специальные карты».
Рабочей картой называется топографическая карта,
на которой графически при помощи условных
тактических и специальных знаков с необходимыми
пояснительными
надписями
отображается
оперативно-служебная обстановка со всеми ее
изменениями.
Оперативная карта (план) разрабатывается для
повседневной деятельности, ведется оперативным
дежурным и носит информационный характер.
Содержание ее составляет оперативная обстановка и
расстановка (места дислокации) органов внутренних
дел, воинских частей (подразделений) внутренних
войск, патрульно-постовой службы.

80.

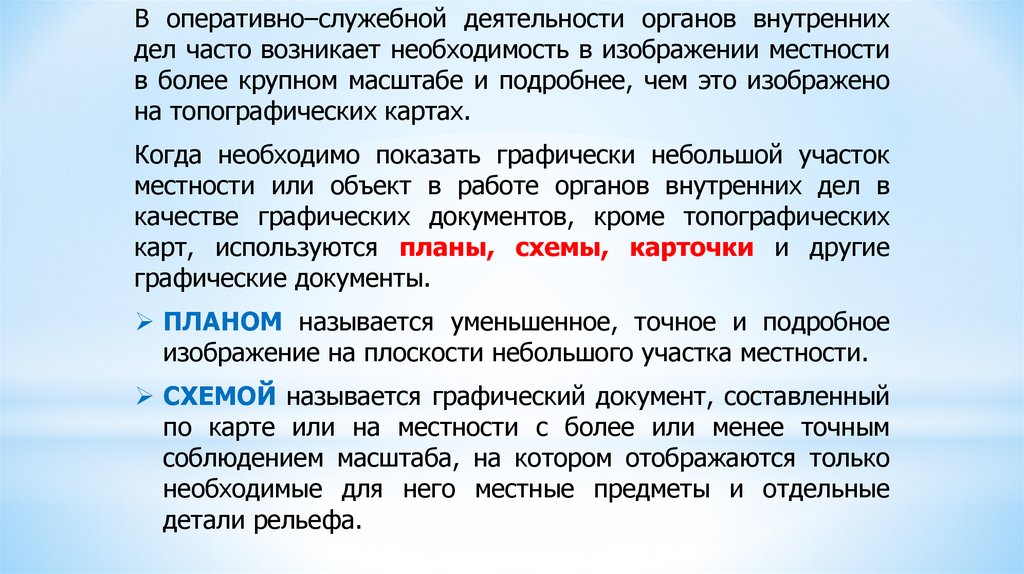

В оперативно–служебной деятельности органов внутренних
дел часто возникает необходимость в изображении местности
в более крупном масштабе и подробнее, чем это изображено
на топографических картах.
Когда необходимо показать графически небольшой участок
местности или объект в работе органов внутренних дел в
качестве графических документов, кроме топографических
карт, используются планы, схемы, карточки и другие
графические документы.
ПЛАНОМ называется уменьшенное, точное и подробное
изображение на плоскости небольшого участка местности.
СХЕМОЙ называется графический документ, составленный
по карте или на местности с более или менее точным
соблюдением масштаба, на котором отображаются только
необходимые для него местные предметы и отдельные
детали рельефа.

81.

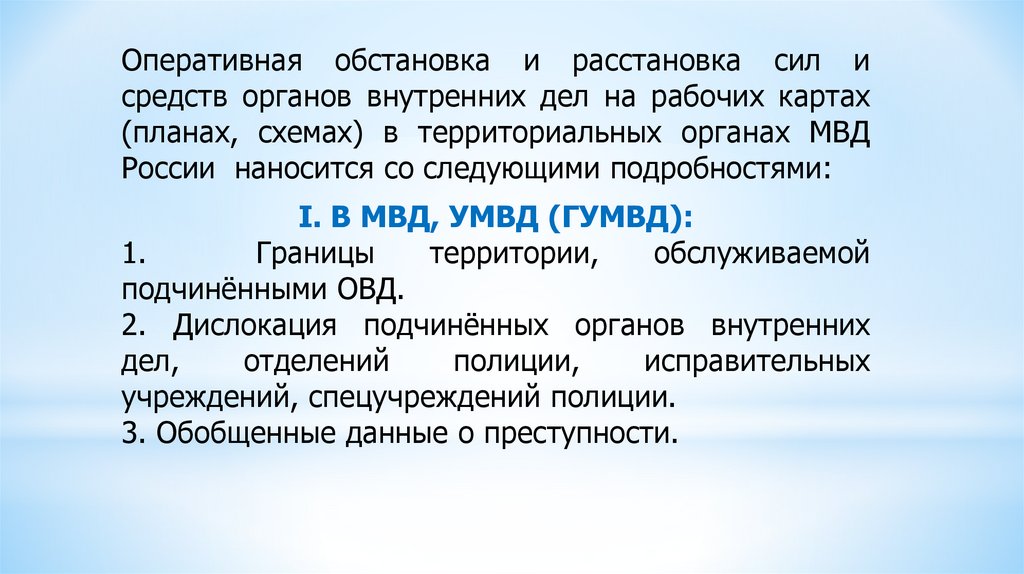

Оперативная обстановка и расстановка сил и
средств органов внутренних дел на рабочих картах
(планах, схемах) в территориальных органах МВД
России наносится со следующими подробностями:
I. В МВД, УМВД (ГУМВД):
1.
Границы
территории,
обслуживаемой
подчинёнными ОВД.
2. Дислокация подчинённых органов внутренних
дел,
отделений
полиции,
исправительных
учреждений, спецучреждений полиции.
3. Обобщенные данные о преступности.

82.

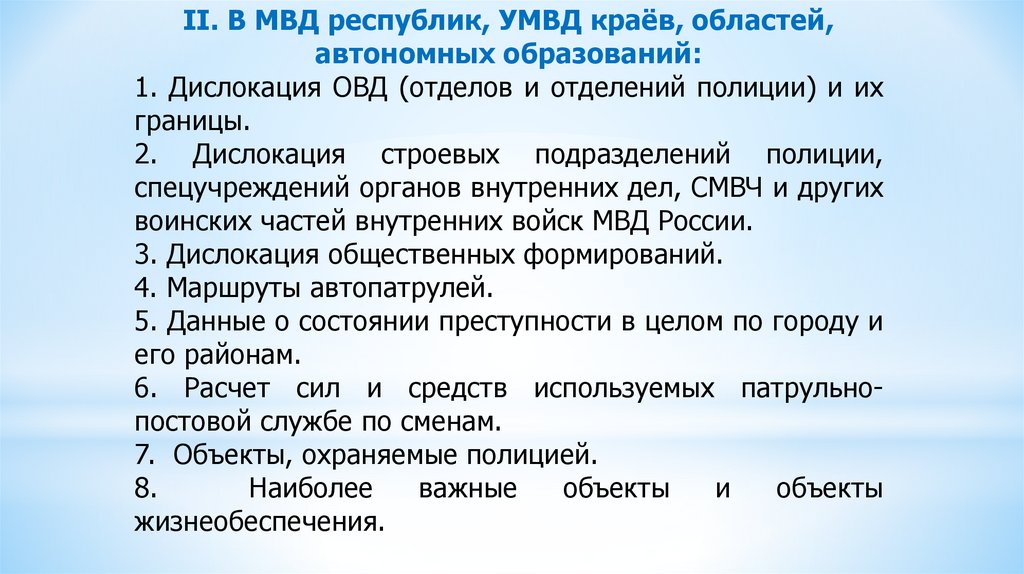

II. В МВД республик, УМВД краёв, областей,
автономных образований:
1. Дислокация ОВД (отделов и отделений полиции) и их
границы.
2. Дислокация строевых подразделений полиции,
спецучреждений органов внутренних дел, СМВЧ и других
воинских частей внутренних войск МВД России.
3. Дислокация общественных формирований.
4. Маршруты автопатрулей.
5. Данные о состоянии преступности в целом по городу и
его районам.
6. Расчет сил и средств используемых патрульнопостовой службе по сменам.
7. Объекты, охраняемые полицией.
8.
Наиболее
важные
объекты
и
объекты
жизнеобеспечения.

83.

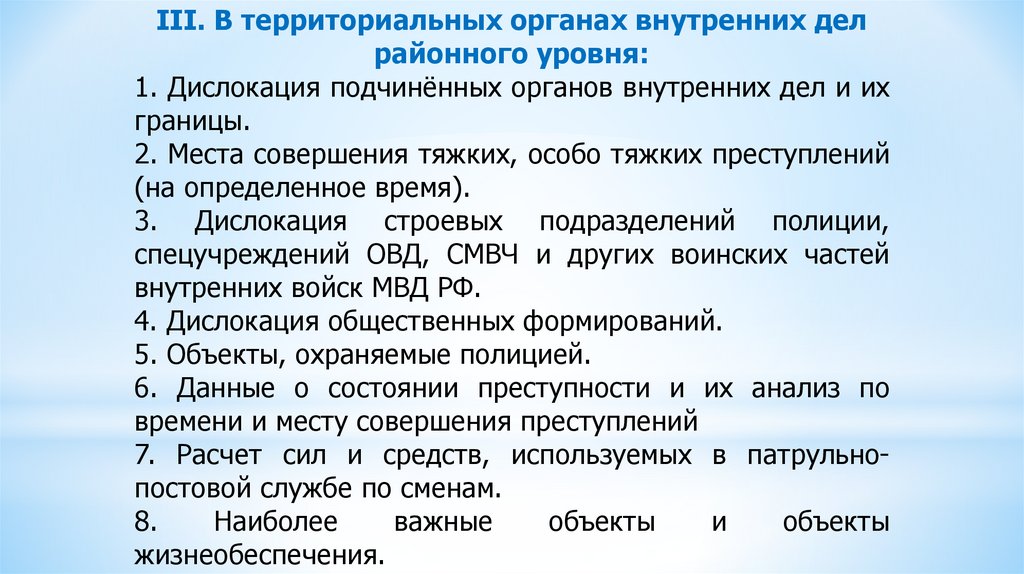

III. В территориальных органах внутренних дел
районного уровня:
1. Дислокация подчинённых органов внутренних дел и их
границы.
2. Места совершения тяжких, особо тяжких преступлений
(на определенное время).
3. Дислокация строевых подразделений полиции,
спецучреждений ОВД, СМВЧ и других воинских частей
внутренних войск МВД РФ.
4. Дислокация общественных формирований.
5. Объекты, охраняемые полицией.
6. Данные о состоянии преступности и их анализ по
времени и месту совершения преступлений
7. Расчет сил и средств, используемых в патрульнопостовой службе по сменам.
8.
Наиболее
важные
объекты
и
объекты
жизнеобеспечения.

84.

IV. В территориальных органах внутренних
дел и отделениях полиции, обслуживающих
район города и населенный пункт:
1. Границы обслуживаемой территории.
2. Участки участковых уполномоченных полиции.
3.
Маршруты
патрулей,
дислокация
постов,
маршруты и посты соседних ОВД (отделений
полиции)
вблизи
границы
обслуживаемой
территории.
4. Дислокация общественных формирований.
5. Места совершения преступлений.
6. Объекты, охраняемые полицией.
7.
Наиболее
важные
объекты
и
объекты
жизнеобеспечения.

85.

СПАСИБО ЗА
ВНИМАНИЕ!
