Структура ДВиВ

1. Структура ДВиВ

2.

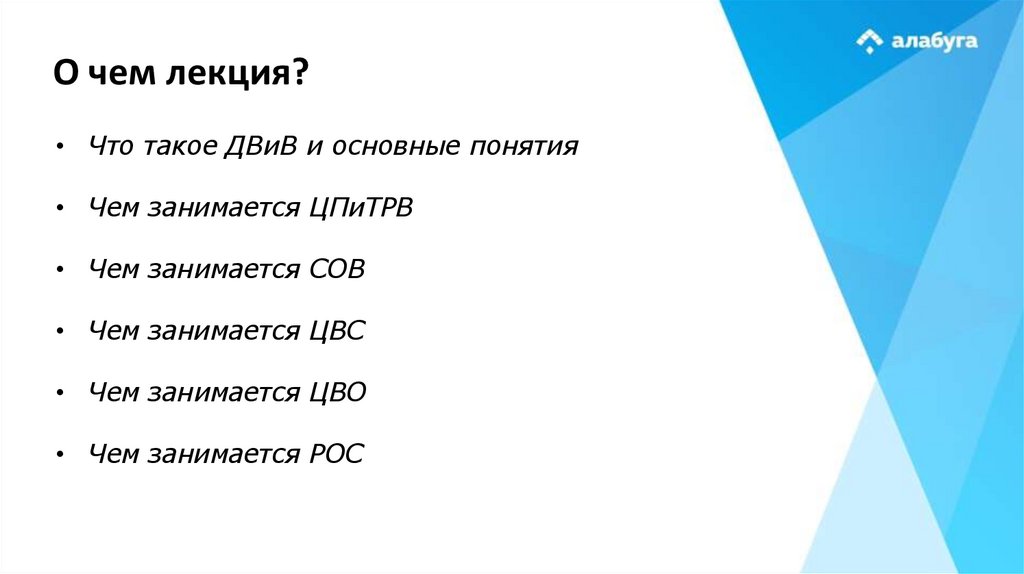

О чем лекция?
• Что такое ДВиВ и основные понятия
• Чем занимается ЦПиТРВ
• Чем занимается СОВ
• Чем занимается ЦВС
• Чем занимается ЦВО
• Чем занимается РОС

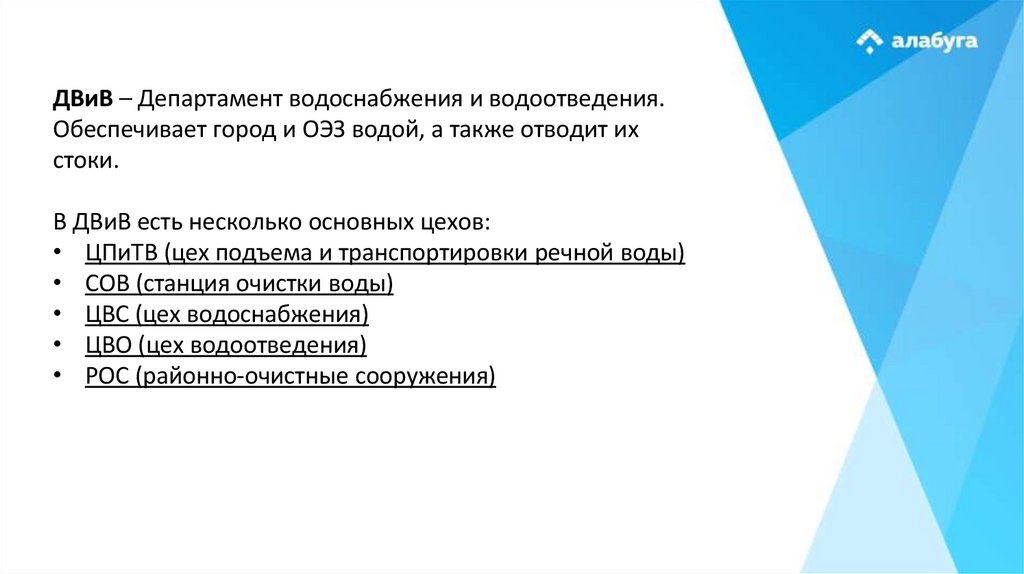

ДВиВ – Департамент водоснабжения и водоотведения.
Обеспечивает город и ОЭЗ водой, а также отводит их
стоки.
В ДВиВ есть несколько основных цехов:
• ЦПиТВ (цех подъема и транспортировки речной воды)
• СОВ (станция очистки воды)
• ЦВС (цех водоснабжения)
• ЦВО (цех водоотведения)
• РОС (районно-очистные сооружения)

4.

ЦПиТРВ
Цех подъема и транспортировки речной воды

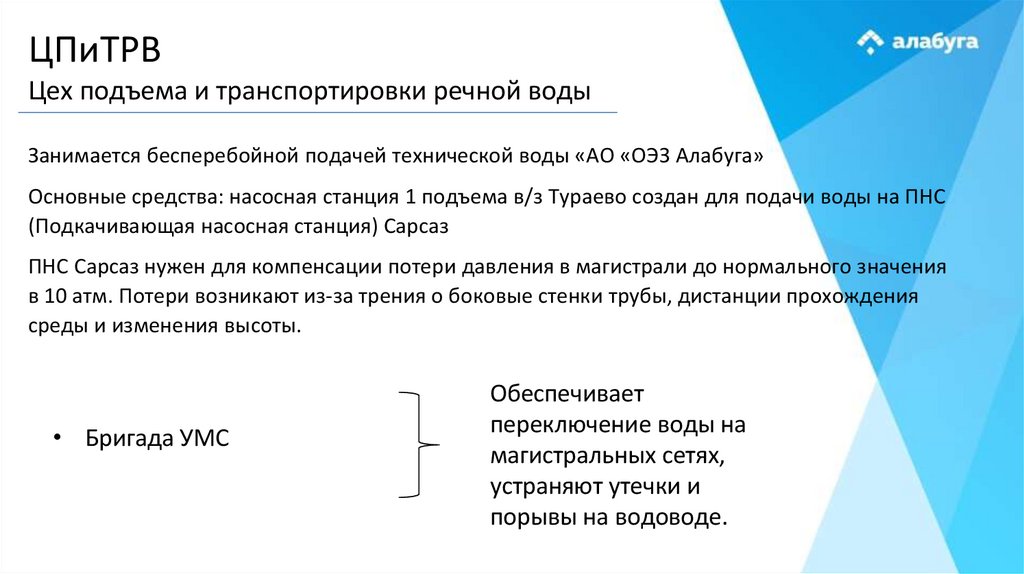

Занимается бесперебойной подачей технической воды «АО «ОЭЗ Алабуга»
Основные средства: насосная станция 1 подъема в/з Тураево создан для подачи воды на ПНС
(Подкачивающая насосная станция) Сарсаз
ПНС Сарсаз нужен для компенсации потери давления в магистрали до нормального значения
в 10 атм. Потери возникают из-за трения о боковые стенки трубы, дистанции прохождения
среды и изменения высоты.
• Бригада УМС
Обеспечивает
переключение воды на
магистральных сетях,
устраняют утечки и
порывы на водоводе.

5.

ЦПиТРВ
Цех подъема и транспортировки речной воды

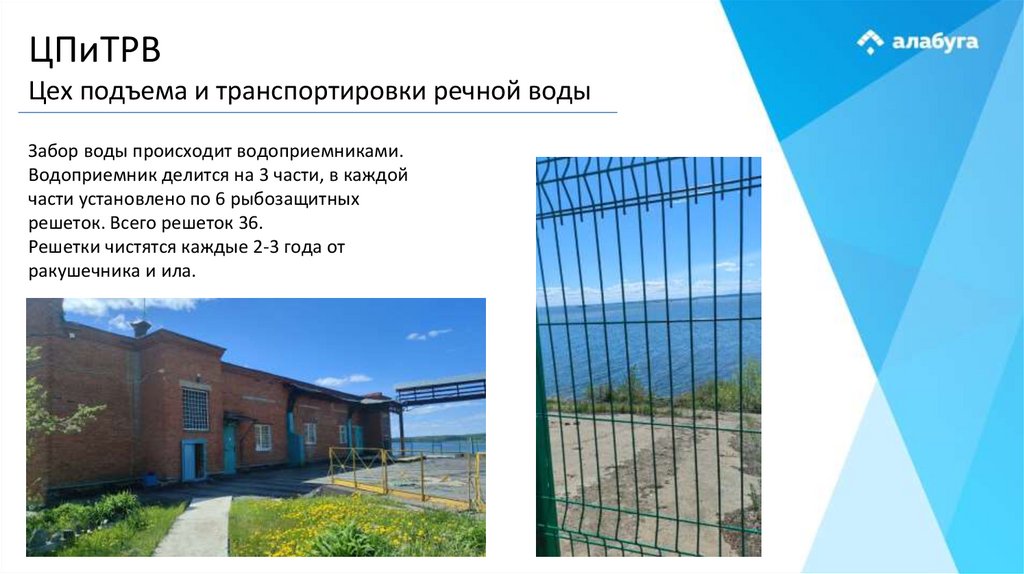

Забор воды происходит водоприемниками.
Водоприемник делится на 3 части, в каждой
части установлено по 6 рыбозащитных
решеток. Всего решеток 36.
Решетки чистятся каждые 2-3 года от
ракушечника и ила.

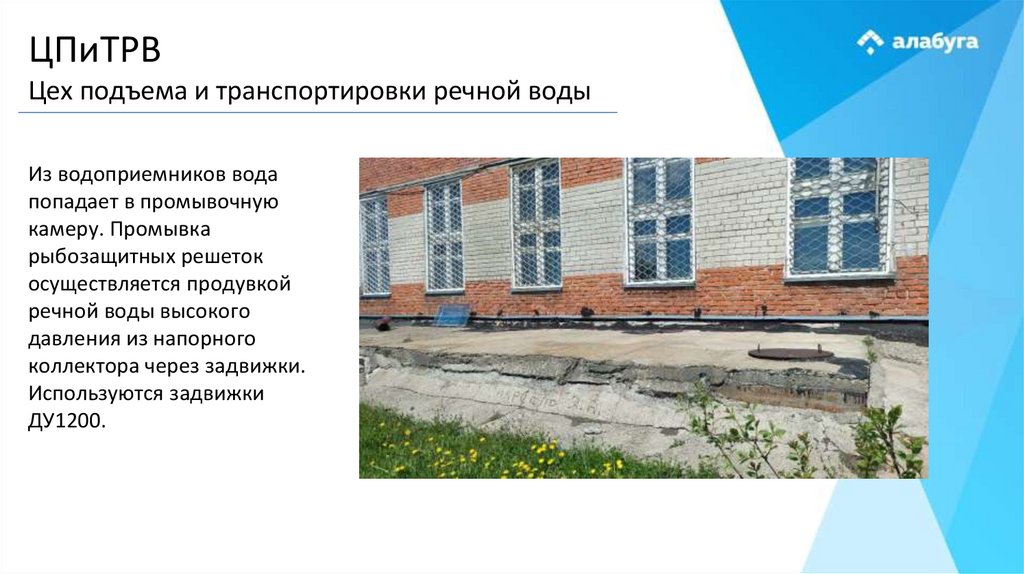

6.

ЦПиТРВ
Цех подъема и транспортировки речной воды
Из водоприемников вода
попадает в промывочную
камеру. Промывка
рыбозащитных решеток
осуществляется продувкой
речной воды высокого
давления из напорного
коллектора через задвижки.
Используются задвижки
ДУ1200.

7.

ЦПиТРВ
Цех подъема и транспортировки речной воды

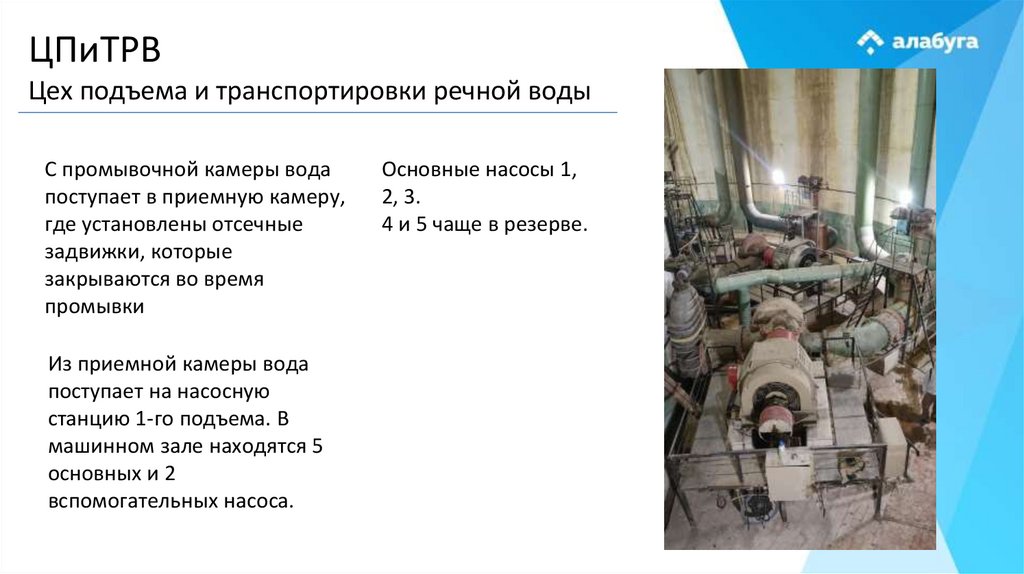

С промывочной камеры вода
поступает в приемную камеру,
где установлены отсечные
задвижки, которые
закрываются во время
промывки
Из приемной камеры вода
поступает на насосную
станцию 1-го подъема. В
машинном зале находятся 5
основных и 2
вспомогательных насоса.
Основные насосы 1,
2, 3.
4 и 5 чаще в резерве.

8.

ЦПиТРВ
Цех подъема и транспортировки речной воды

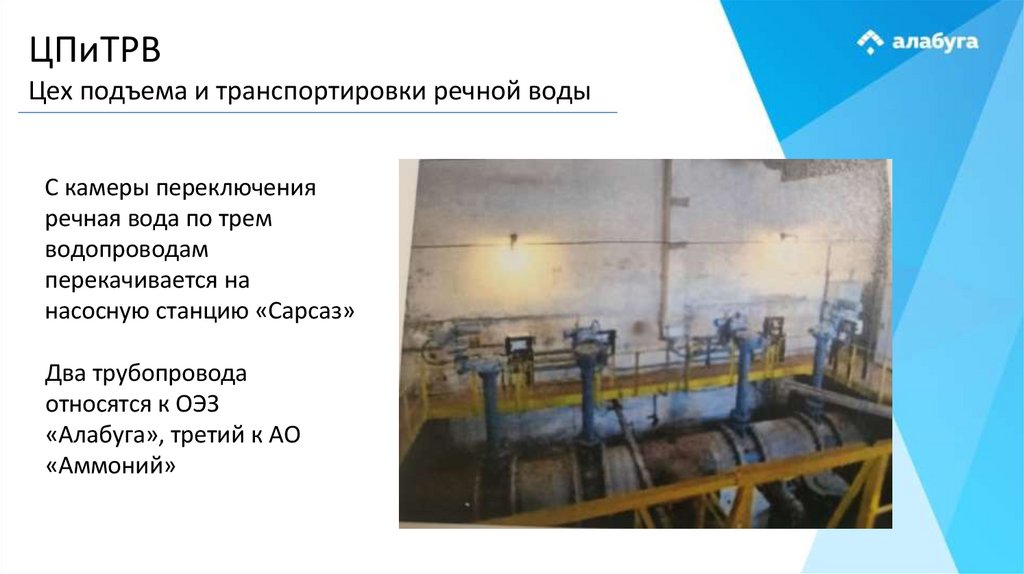

С камеры переключения
речная вода по трем
водопроводам
перекачивается на
насосную станцию «Сарсаз»
Два трубопровода
относятся к ОЭЗ
«Алабуга», третий к АО
«Аммоний»

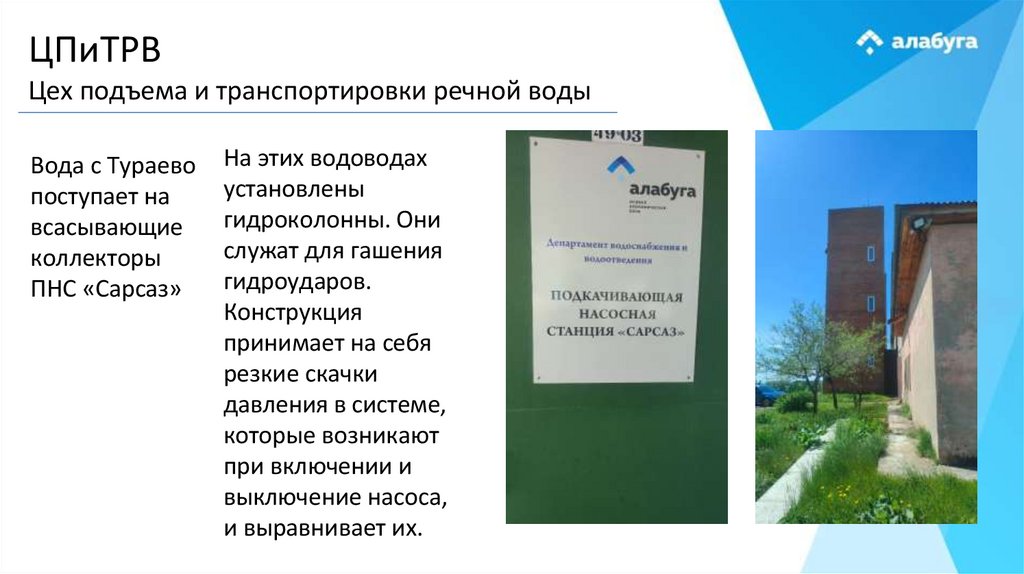

9.

ЦПиТРВ
Цех подъема и транспортировки речной воды
Вода с Тураево
поступает на
всасывающие
коллекторы
ПНС «Сарсаз»
На этих водоводах
установлены
гидроколонны. Они
служат для гашения
гидроударов.
Конструкция
принимает на себя
резкие скачки
давления в системе,
которые возникают
при включении и
выключение насоса,
и выравнивает их.

10.

ЦПиТРВ
Цех подъема и транспортировки речной воды

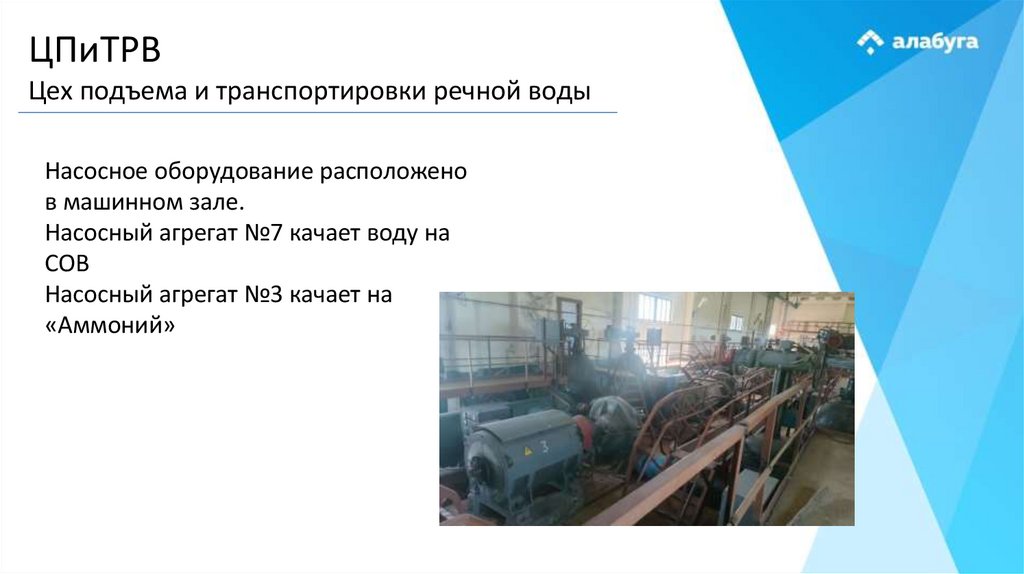

Насосное оборудование расположено
в машинном зале.
Насосный агрегат №7 качает воду на
СОВ
Насосный агрегат №3 качает на
«Аммоний»

11.

СОВ
Станция очистки воды

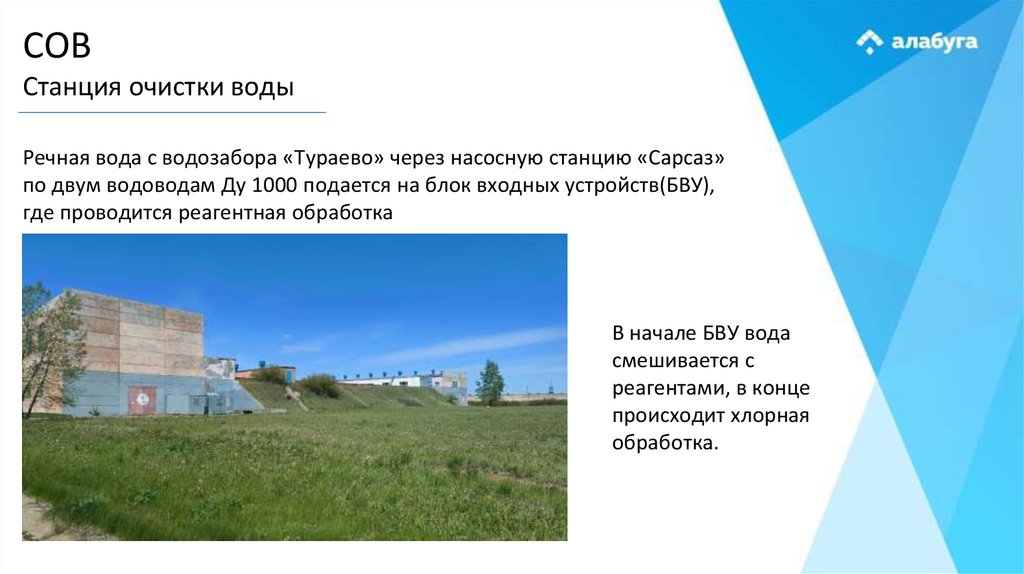

Речная вода с водозабора «Тураево» через насосную станцию «Сарсаз»
по двум водоводам Ду 1000 подается на блок входных устройств(БВУ),
где проводится реагентная обработка
В начале БВУ вода
смешивается с
реагентами, в конце
происходит хлорная
обработка.

12.

СОВ
Станция очистки воды

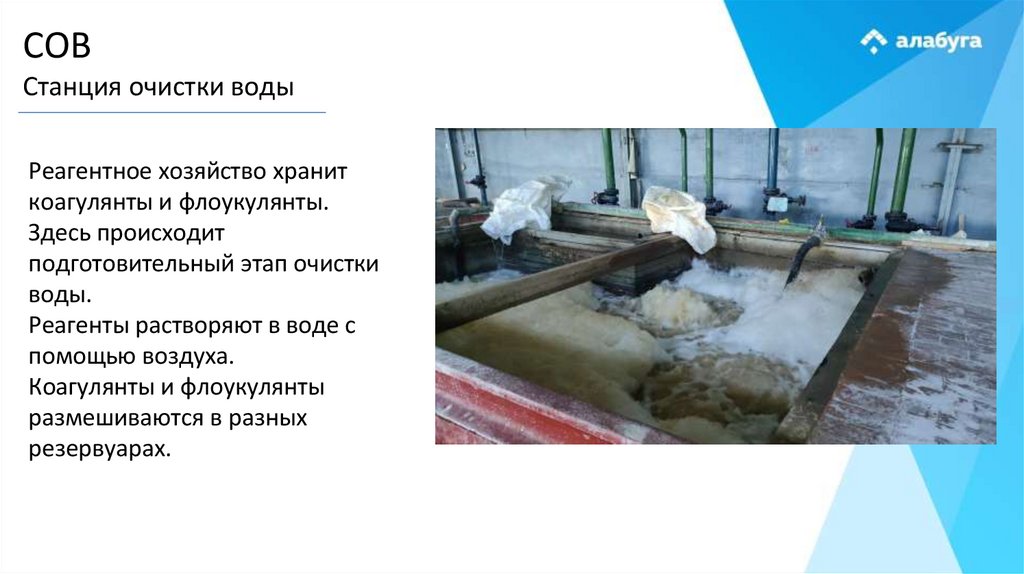

Реагентное хозяйство хранит
коагулянты и флоукулянты.
Здесь происходит
подготовительный этап очистки
воды.
Реагенты растворяют в воде с
помощью воздуха.
Коагулянты и флоукулянты
размешиваются в разных
резервуарах.

13.

СОВ
Станция очистки воды

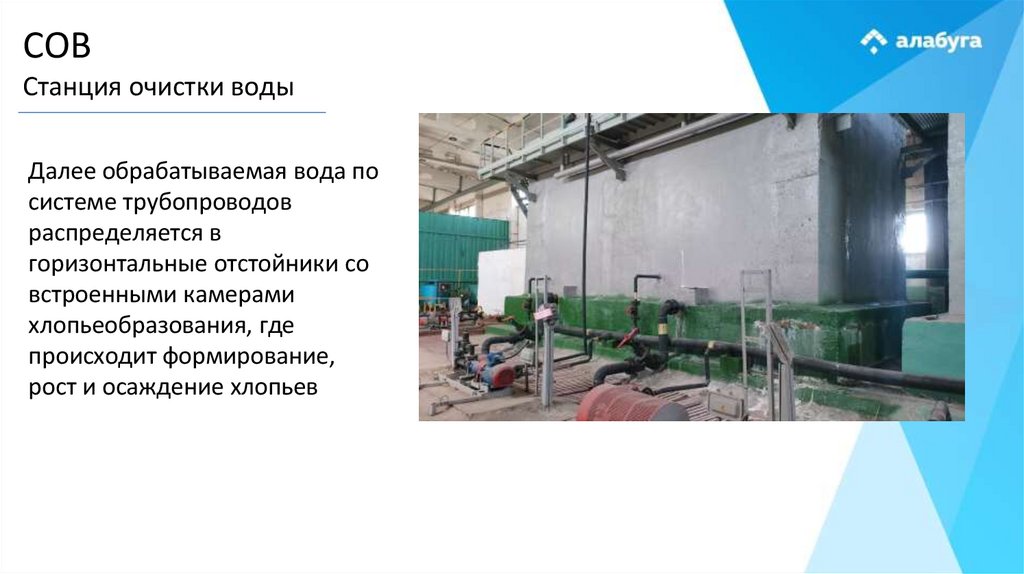

Далее обрабатываемая вода по
системе трубопроводов
распределяется в
горизонтальные отстойники со
встроенными камерами
хлопьеобразования, где
происходит формирование,
рост и осаждение хлопьев

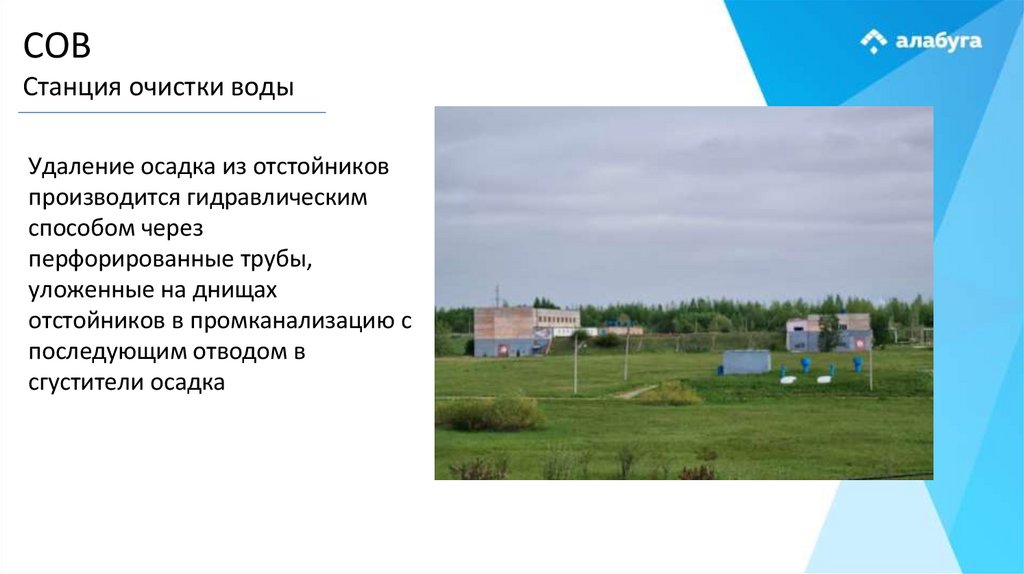

14.

СОВ
Станция очистки воды
Удаление осадка из отстойников
производится гидравлическим
способом через
перфорированные трубы,
уложенные на днищах
отстойников в промканализацию с
последующим отводом в
сгустители осадка

15.

СОВ
Станция очистки воды

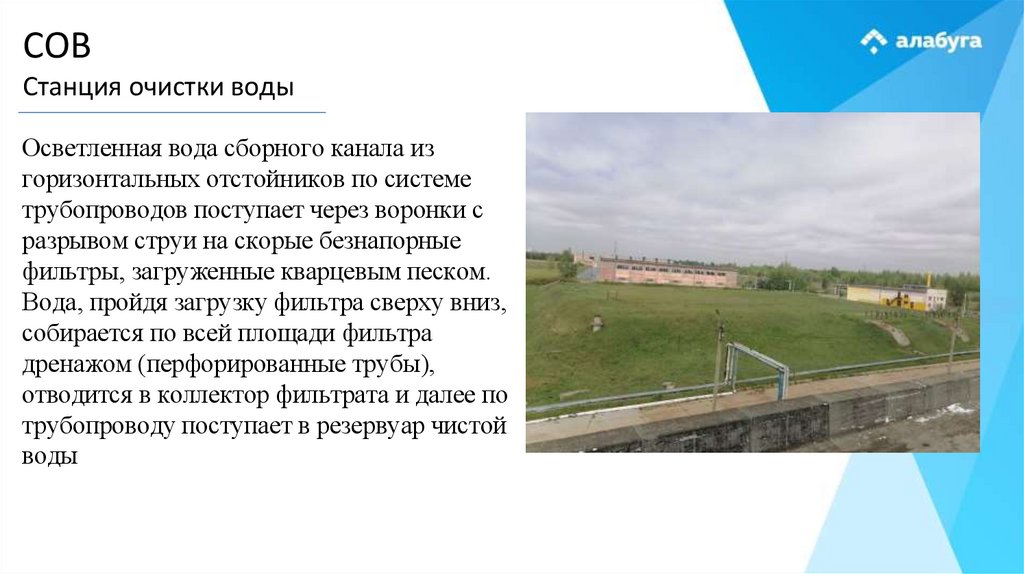

Осветленная вода сборного канала из
горизонтальных отстойников по системе
трубопроводов поступает через воронки с
разрывом струи на скорые безнапорные
фильтры, загруженные кварцевым песком.
Вода, пройдя загрузку фильтра сверху вниз,
собирается по всей площади фильтра
дренажом (перфорированные трубы),
отводится в коллектор фильтрата и далее по
трубопроводу поступает в резервуар чистой
воды

16.

СОВ
Станция очистки воды

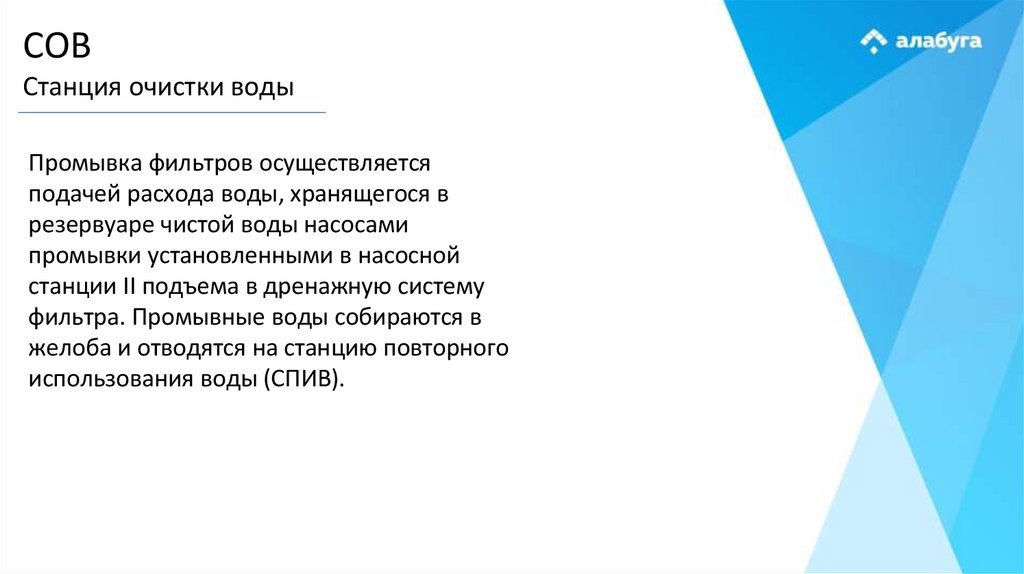

Промывка фильтров осуществляется
подачей расхода воды, хранящегося в
резервуаре чистой воды насосами
промывки установленными в насосной
станции II подъема в дренажную систему
фильтра. Промывные воды собираются в
желоба и отводятся на станцию повторного
использования воды (СПИВ).

17.

СОВ
Станция очистки воды

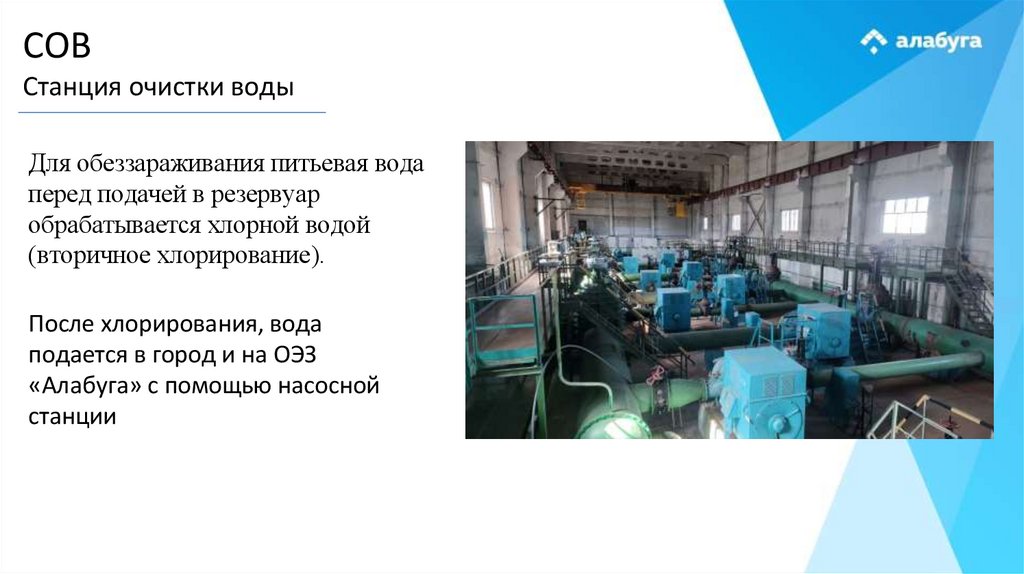

Для обеззараживания питьевая вода
перед подачей в резервуар
обрабатывается хлорной водой
(вторичное хлорирование).
После хлорирования, вода
подается в город и на ОЭЗ
«Алабуга» с помощью насосной
станции

18.

ЦВС
Цех водоснабжения

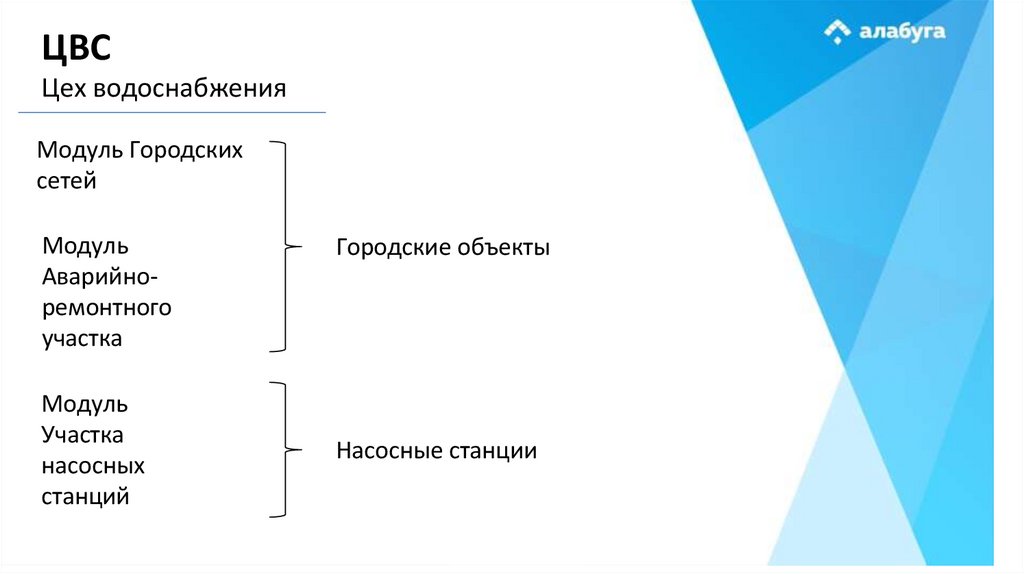

Модуль Городских
сетей
Модуль
Аварийноремонтного
участка
Модуль
Участка
насосных
станций
Городские объекты
Насосные станции

19.

ЦВС
Цех водоснабжения

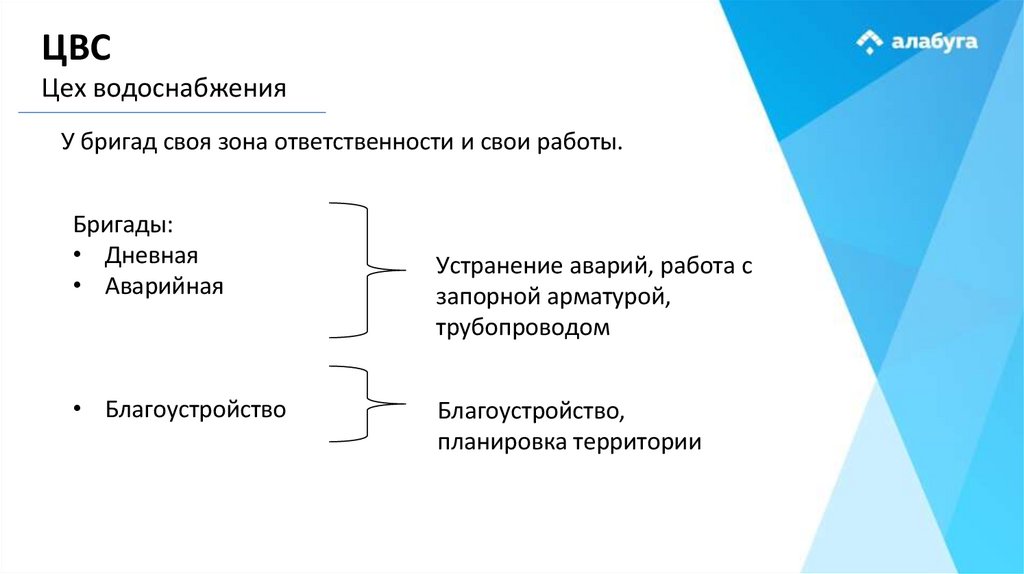

У бригад своя зона ответственности и свои работы.
Бригады:
• Дневная
• Аварийная
• Благоустройство
Устранение аварий, работа с
запорной арматурой,
трубопроводом
Благоустройство,
планировка территории

20.

ЦВО
Цех водоотведения

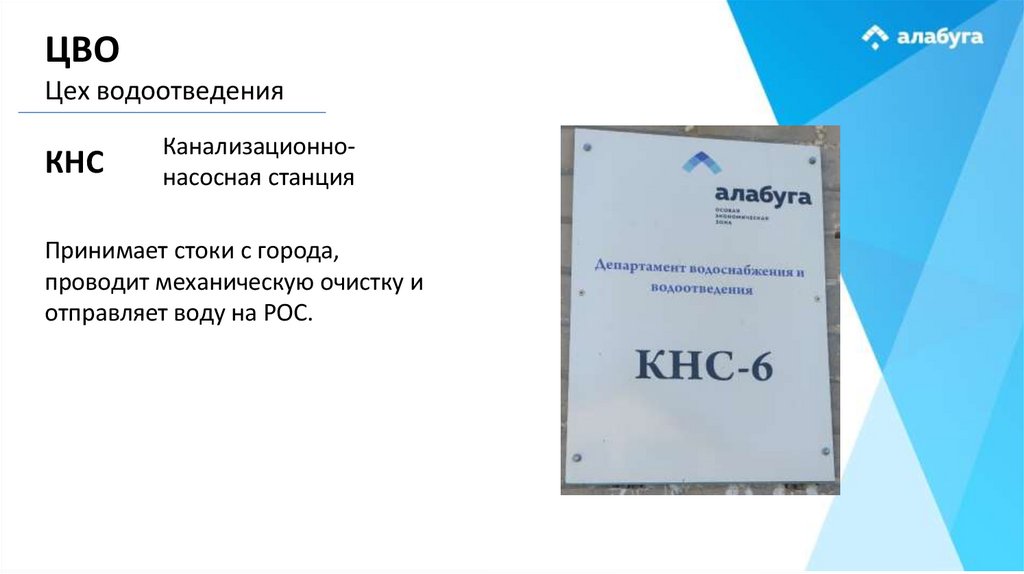

КНС
Канализационнонасосная станция
Принимает стоки с города,
проводит механическую очистку и
отправляет воду на РОС.

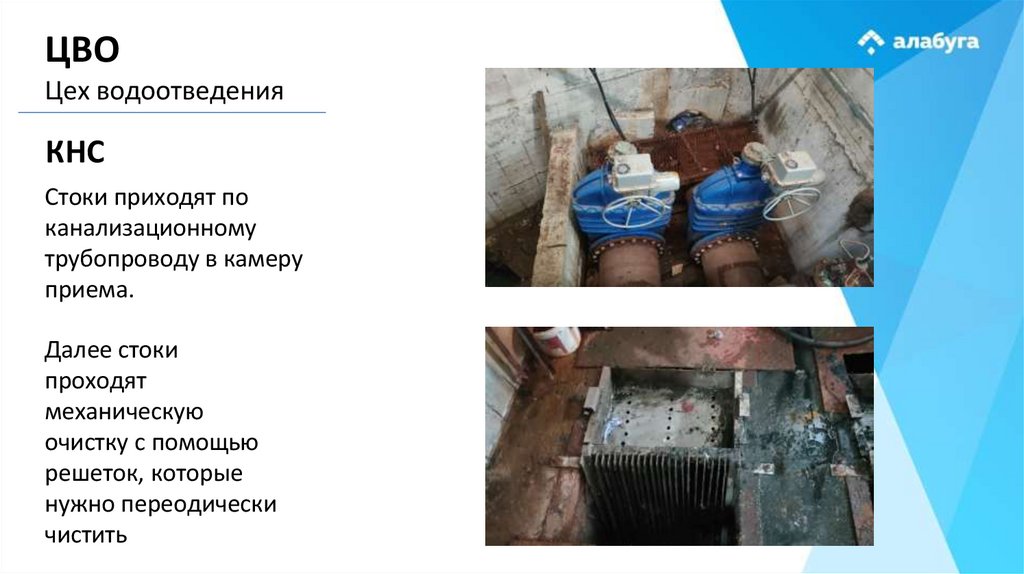

21.

ЦВО
Цех водоотведения
КНС
Стоки приходят по
канализационному
трубопроводу в камеру
приема.
Далее стоки
проходят
механическую
очистку с помощью
решеток, которые
нужно переодически
чистить

22.

ЦВО
Цех водоотведения
КНС

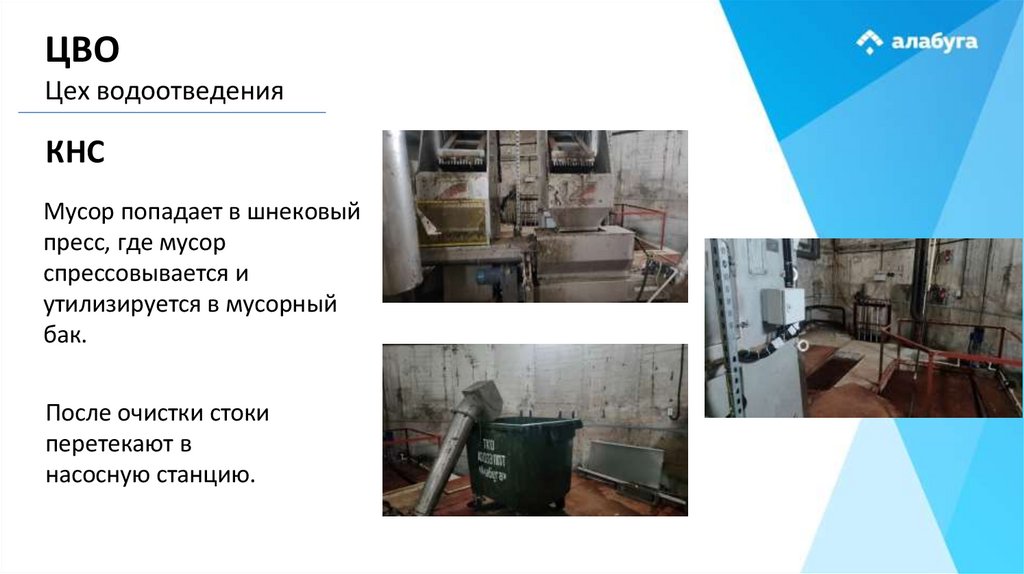

Мусор попадает в шнековый
пресс, где мусор
спрессовывается и
утилизируется в мусорный
бак.
После очистки стоки
перетекают в
насосную станцию.

23.

ЦВО
Цех водоотведения
КНС

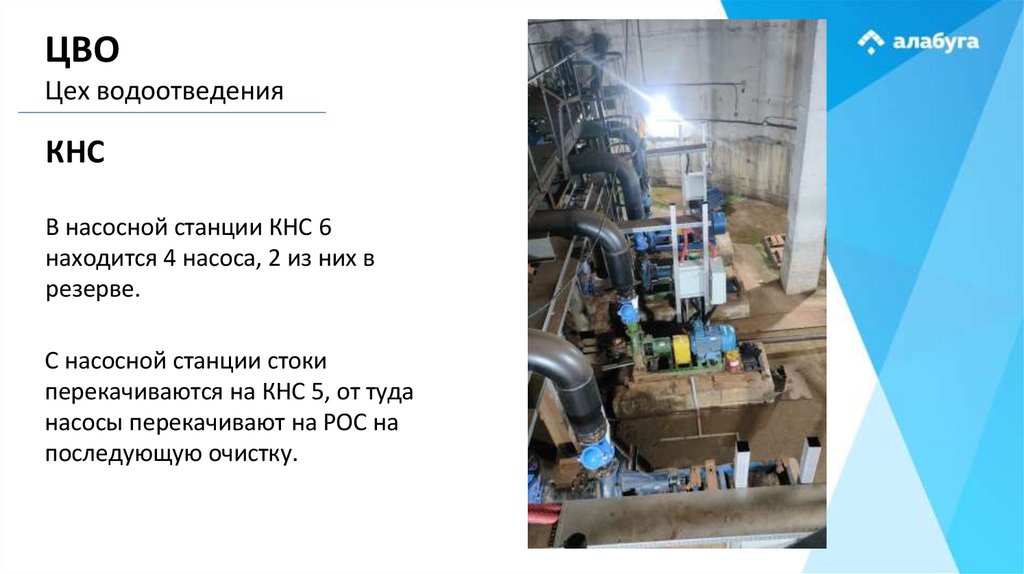

В насосной станции КНС 6
находится 4 насоса, 2 из них в
резерве.
С насосной станции стоки
перекачиваются на КНС 5, от туда
насосы перекачивают на РОС на
последующую очистку.

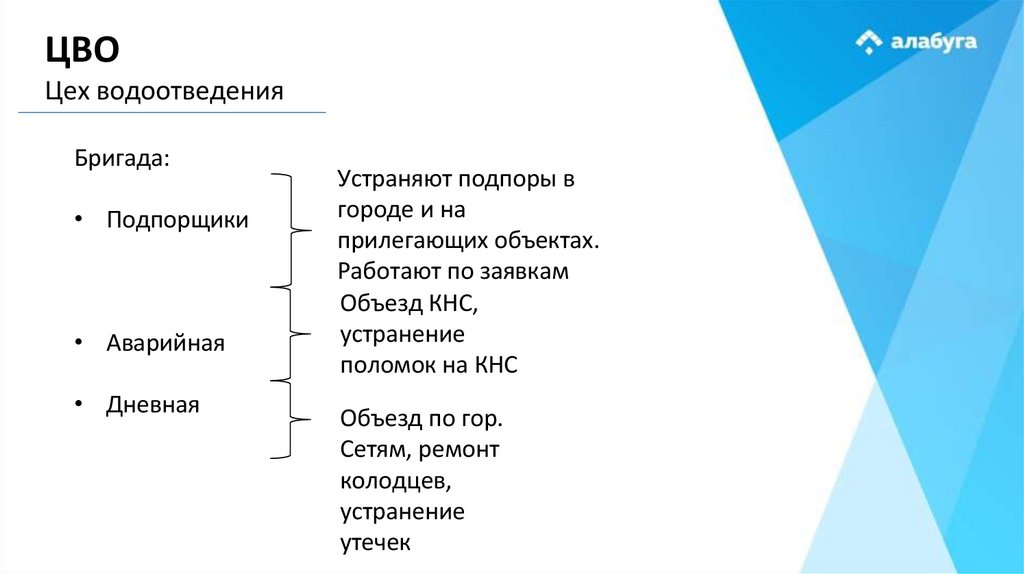

24.

ЦВО
Цех водоотведения
Бригада:
• Подпорщики
• Аварийная
• Дневная
Устраняют подпоры в
городе и на
прилегающих объектах.
Работают по заявкам
Объезд КНС,
устранение
поломок на КНС
Объезд по гор.
Сетям, ремонт
колодцев,
устранение
утечек

25.

РОС
Районно-очистные сооружения

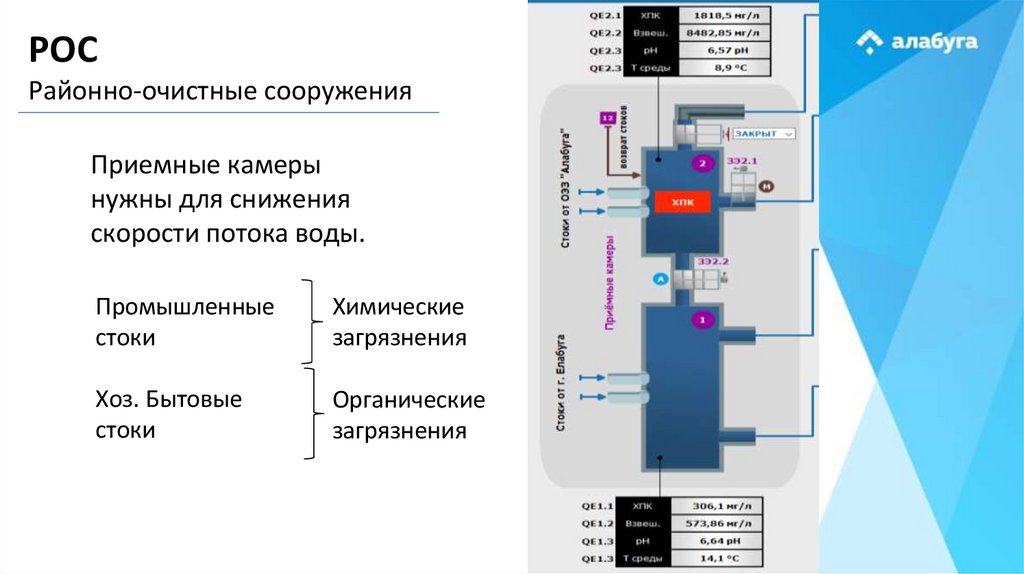

Приемные камеры
нужны для снижения
скорости потока воды.
Промышленные
стоки
Химические
загрязнения
Хоз. Бытовые
стоки
Органические
загрязнения

26.

РОС
Районно-очистные сооружения

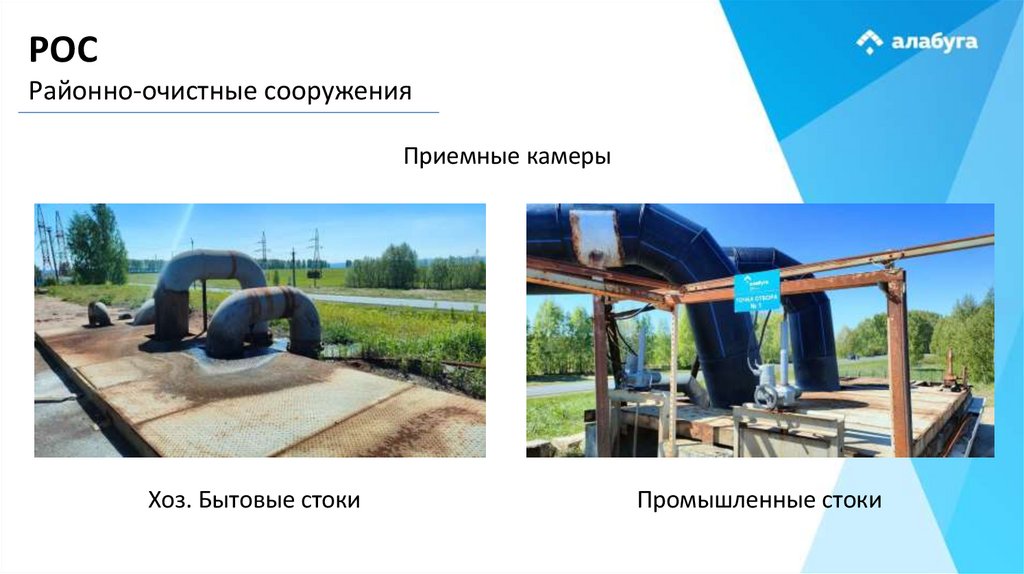

Приемные камеры
Хоз. Бытовые стоки
Промышленные стоки

27.

РОС
Районно-очистные сооружения

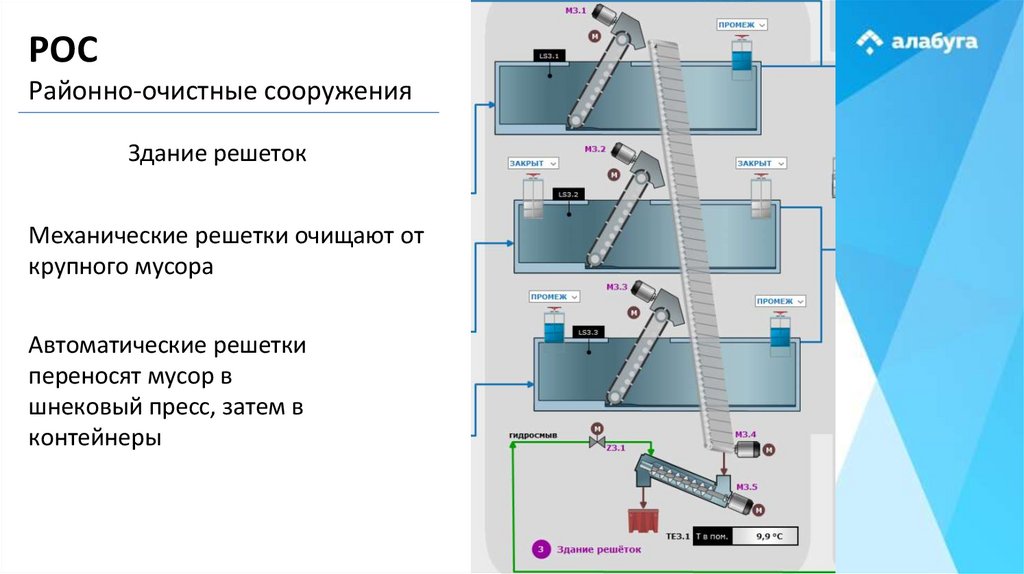

Здание решеток
Механические решетки очищают от
крупного мусора
Автоматические решетки
переносят мусор в
шнековый пресс, затем в
контейнеры

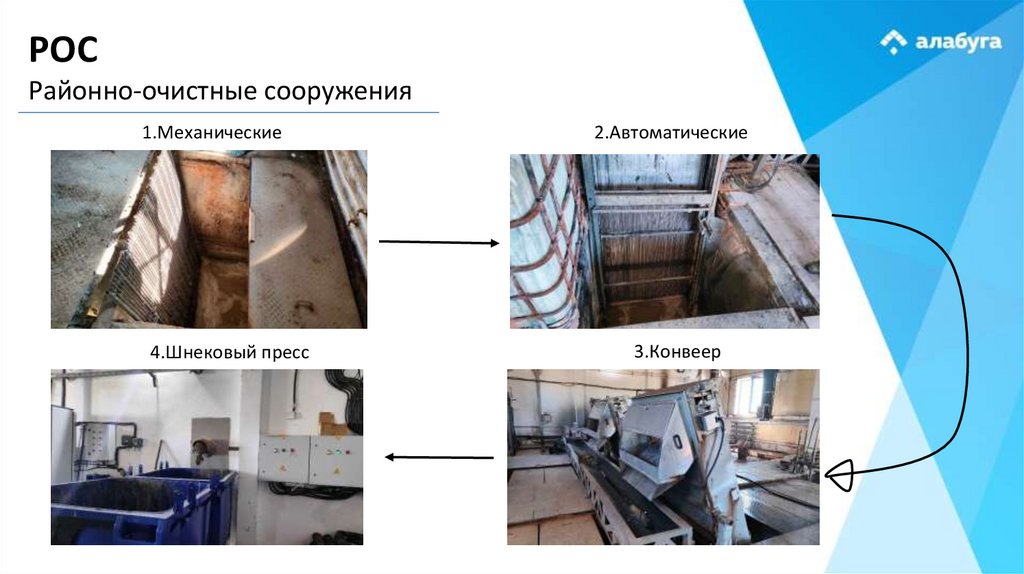

28.

РОС
Районно-очистные сооружения
1.Механические
4.Шнековый пресс
2.Автоматические
3.Конвеер

29.

РОС
Районно-очистные сооружения

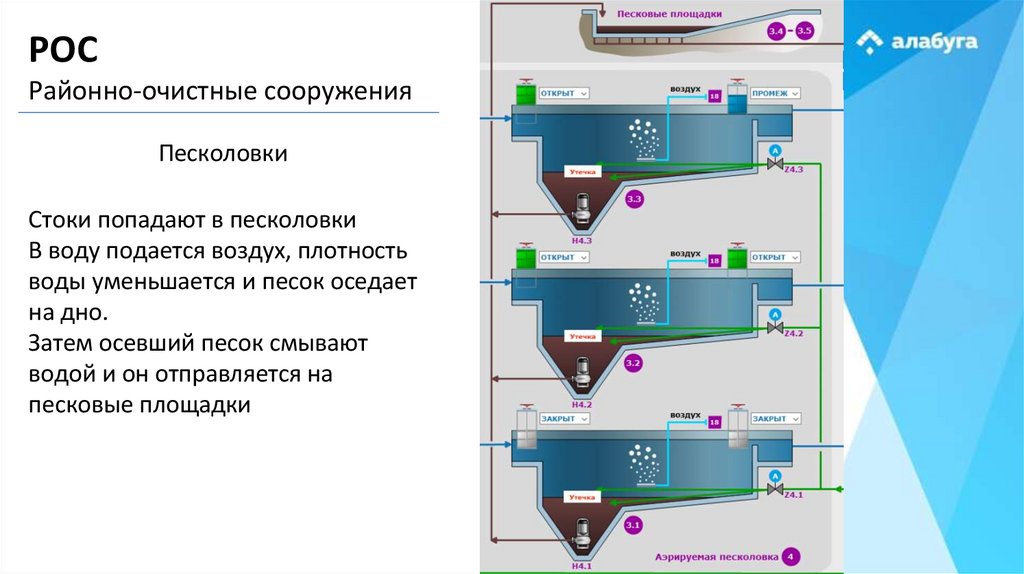

Песколовки
Стоки попадают в песколовки
В воду подается воздух, плотность
воды уменьшается и песок оседает
на дно.
Затем осевший песок смывают
водой и он отправляется на
песковые площадки

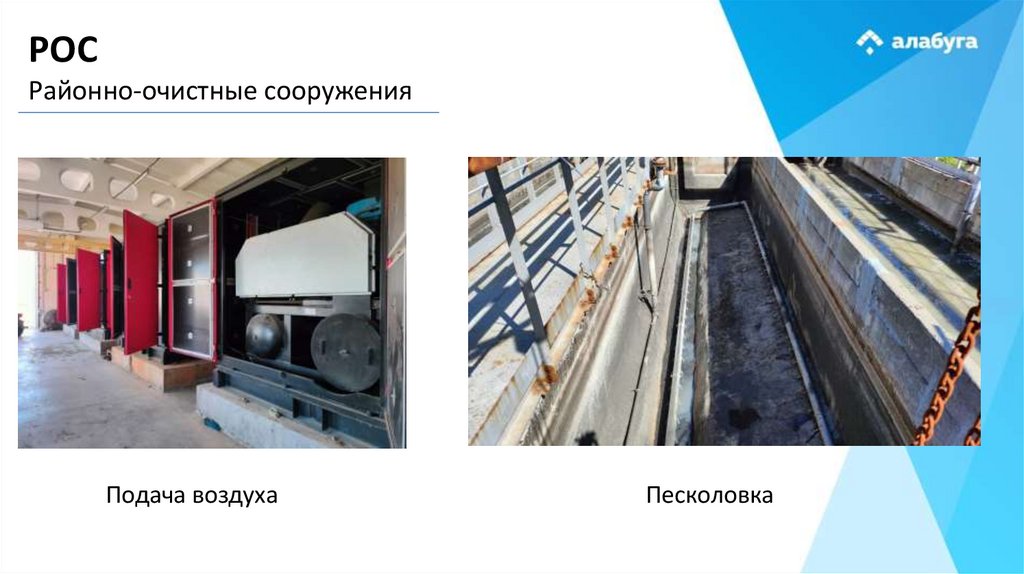

30.

РОС
Районно-очистные сооружения
Подача воздуха
Песколовка

31.

РОС
Районно-очистные сооружения

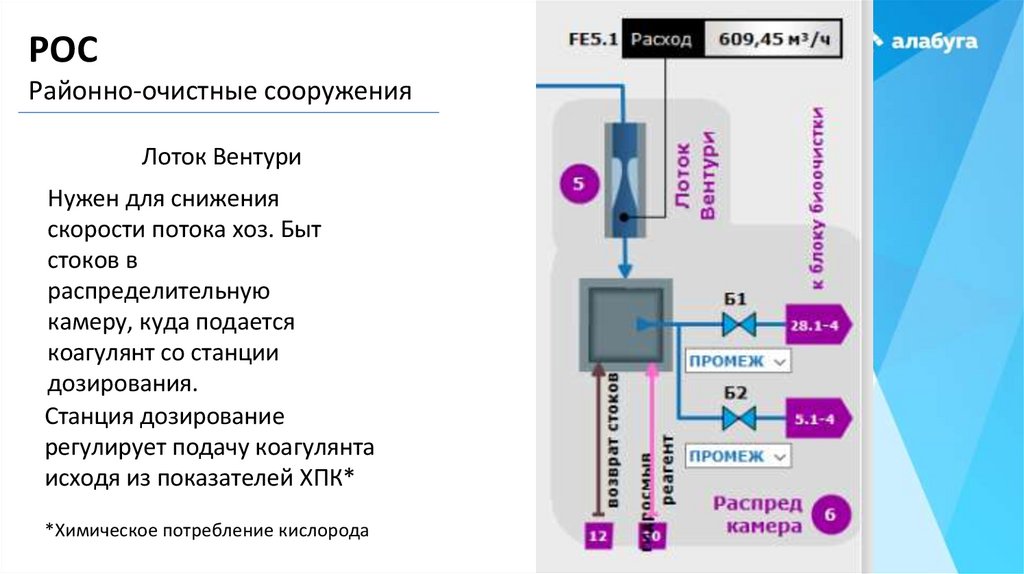

Лоток Вентури
Нужен для снижения
скорости потока хоз. Быт
стоков в
распределительную
камеру, куда подается
коагулянт со станции
дозирования.
Станция дозирование
регулирует подачу коагулянта
исходя из показателей ХПК*
*Химическое потребление кислорода

32.

РОС
Районно-очистные сооружения

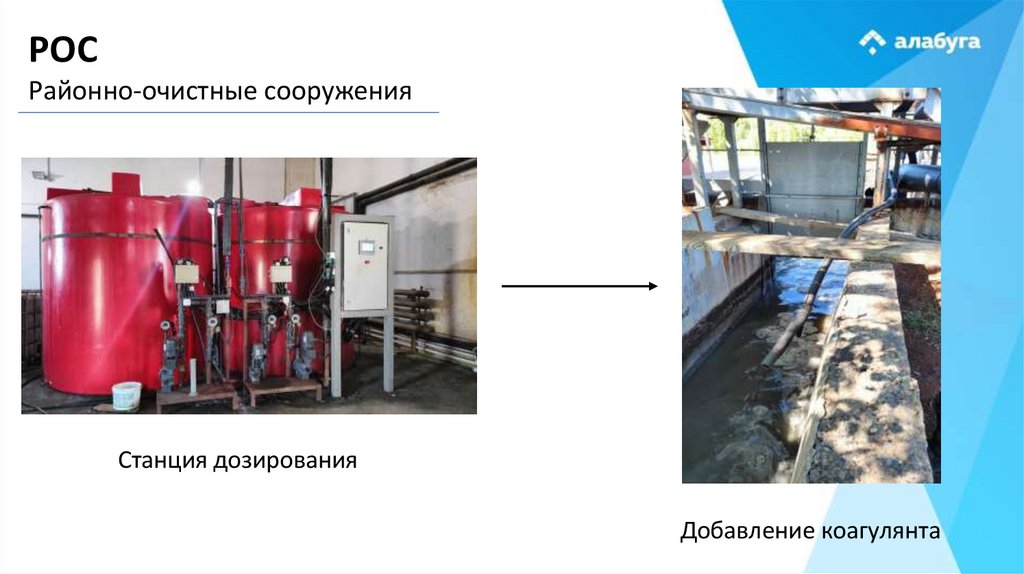

Станция дозирования
Добавление коагулянта

33.

РОС
Районно-очистные сооружения

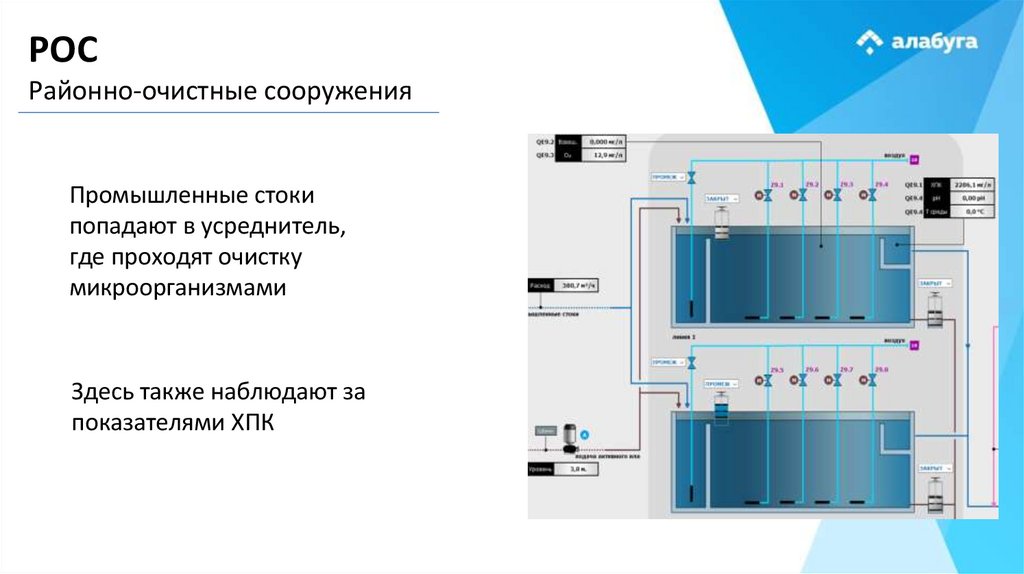

Промышленные стоки
попадают в усреднитель,
где проходят очистку
микроорганизмами
Здесь также наблюдают за
показателями ХПК

34.

РОС
Районно-очистные сооружения

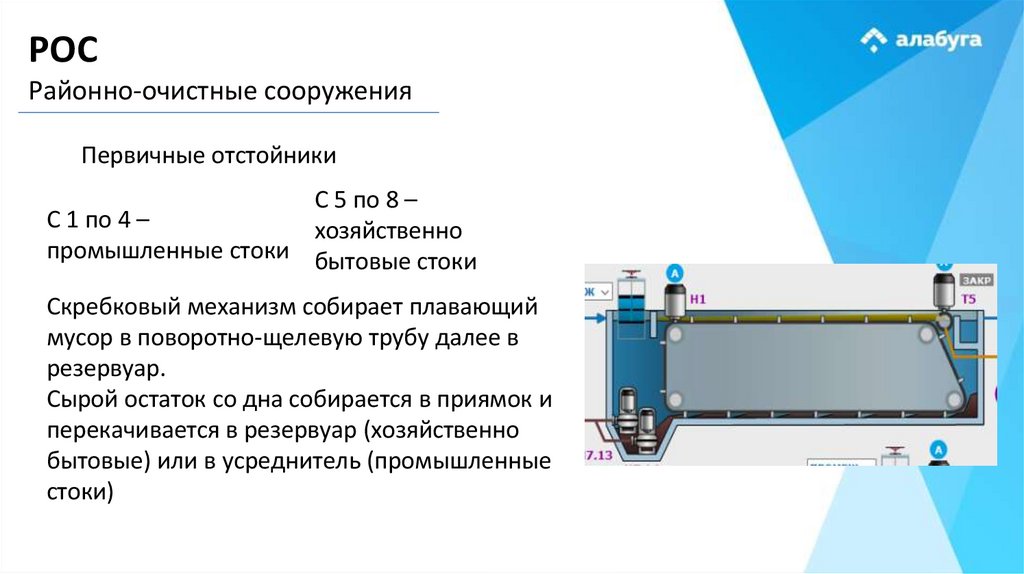

Первичные отстойники
С 5 по 8 –
С 1 по 4 –
хозяйственно
промышленные стоки бытовые стоки
Скребковый механизм собирает плавающий
мусор в поворотно-щелевую трубу далее в
резервуар.
Сырой остаток со дна собирается в приямок и
перекачивается в резервуар (хозяйственно
бытовые) или в усреднитель (промышленные
стоки)
