ЛЕК 18 Проектирование строительной части проекта

1. ЛЕК 18 Проектирование строительной части проекта

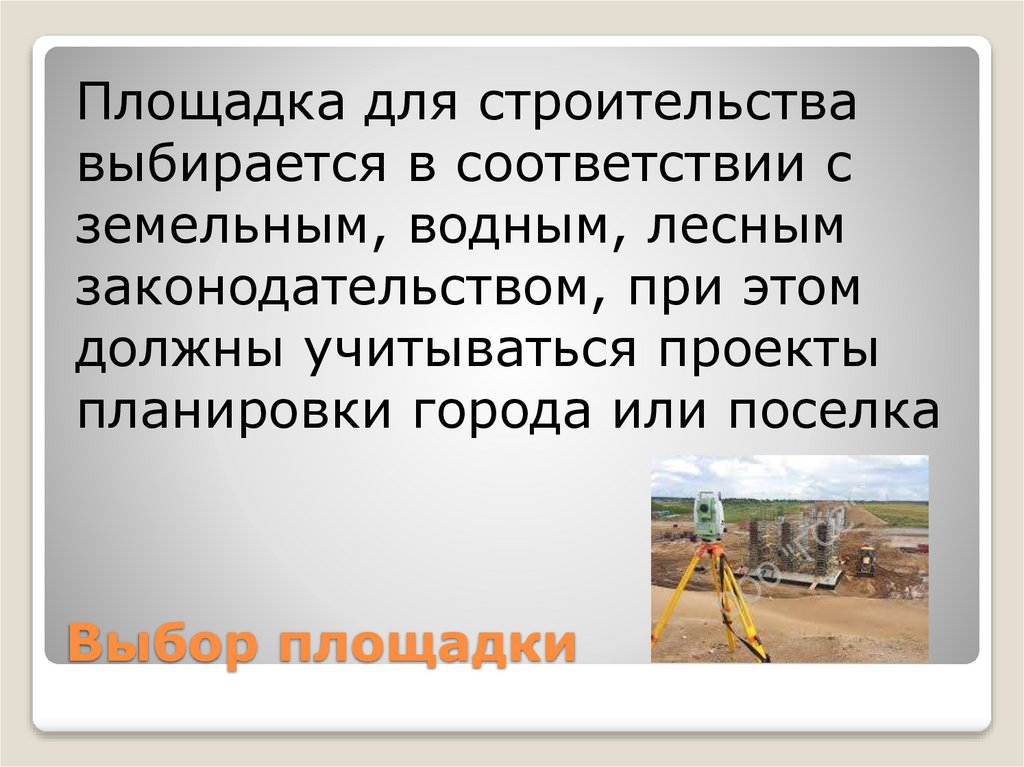

2. Выбор площадки

Площадка для строительства
выбирается в соответствии с
земельным, водным, лесным
законодательством, при этом
должны учитываться проекты
планировки города или поселка
Выбор площадки

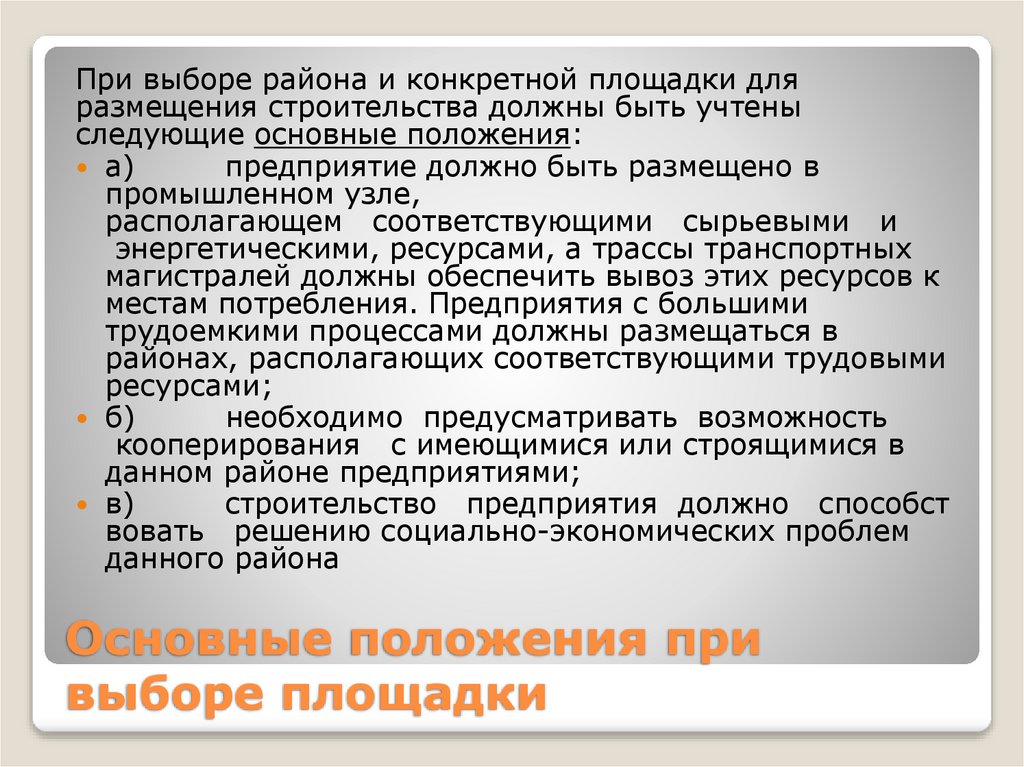

3. Основные положения при выборе площадки

При выборе района и конкретной площадки для
размещения строительства должны быть учтены
следующие основные положения:
а)
предприятие должно быть размещено в
промышленном узле,
располагающем соответствующими сырьевыми и
энергетическими, ресурсами, а трассы транспортных
магистралей должны обеспечить вывоз этих ресурсов к
местам потребления. Предприятия с большими
трудоемкими процессами должны размещаться в
районах, располагающих соответствующими трудовыми
ресурсами;
б)
необходимо предусматривать возможность
кооперирования с имеющимися или строящимися в
данном районе предприятиями;
в)
строительство предприятия должно способст
вовать решению социально-экономических проблем
данного района
Основные положения при
выборе площадки

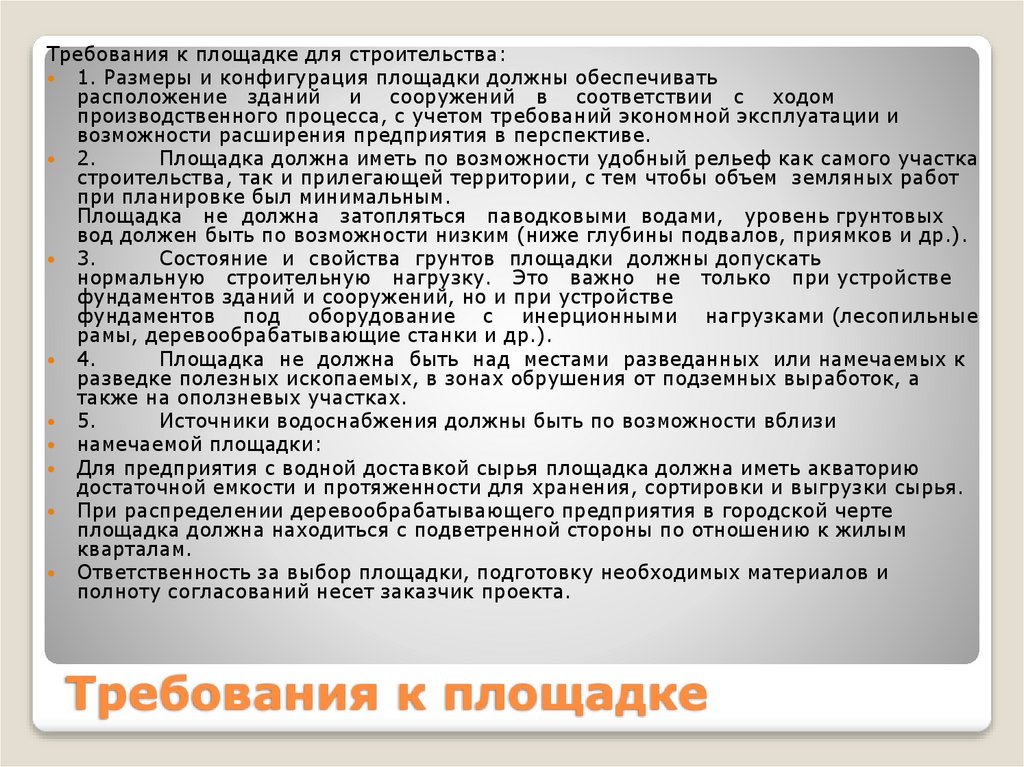

4. Требования к площадке

для строительства:
1. Размеры и конфигурация площадки должны обеспечивать
расположение зданий и сооружений в соответствии с ходом
производственного процесса, с учетом требований экономной эксплуатации и
возможности расширения предприятия в перспективе.
2.
Площадка должна иметь по возможности удобный рельеф как самого участка
строительства, так и прилегающей территории, с тем чтобы объем земляных работ
при планировке был минимальным.
Площадка не должна затопляться паводковыми водами, уровень грунтовых
вод должен быть по возможности низким (ниже глубины подвалов, приямков и др.).
3.
Состояние и свойства грунтов площадки должны допускать
нормальную строительную нагрузку. Это важно не только при устройстве
фундаментов зданий и сооружений, но и при устройстве
фундаментов под оборудование с инерционными нагрузками (лесопильные
рамы, деревообрабатывающие станки и др.).
4.
Площадка не должна быть над местами разведанных или намечаемых к
разведке полезных ископаемых, в зонах обрушения от подземных выработок, а
также на оползневых участках.
5.
Источники водоснабжения должны быть по возможности вблизи
намечаемой площадки:
Для предприятия с водной доставкой сырья площадка должна иметь акваторию
достаточной емкости и протяженности для хранения, сортировки и выгрузки сырья.
При распределении деревообрабатывающего предприятия в городской черте
площадка должна находиться с подветренной стороны по отношению к жилым
кварталам.
Ответственность за выбор площадки, подготовку необходимых материалов и
полноту согласований несет заказчик проекта.
Требования к площадке

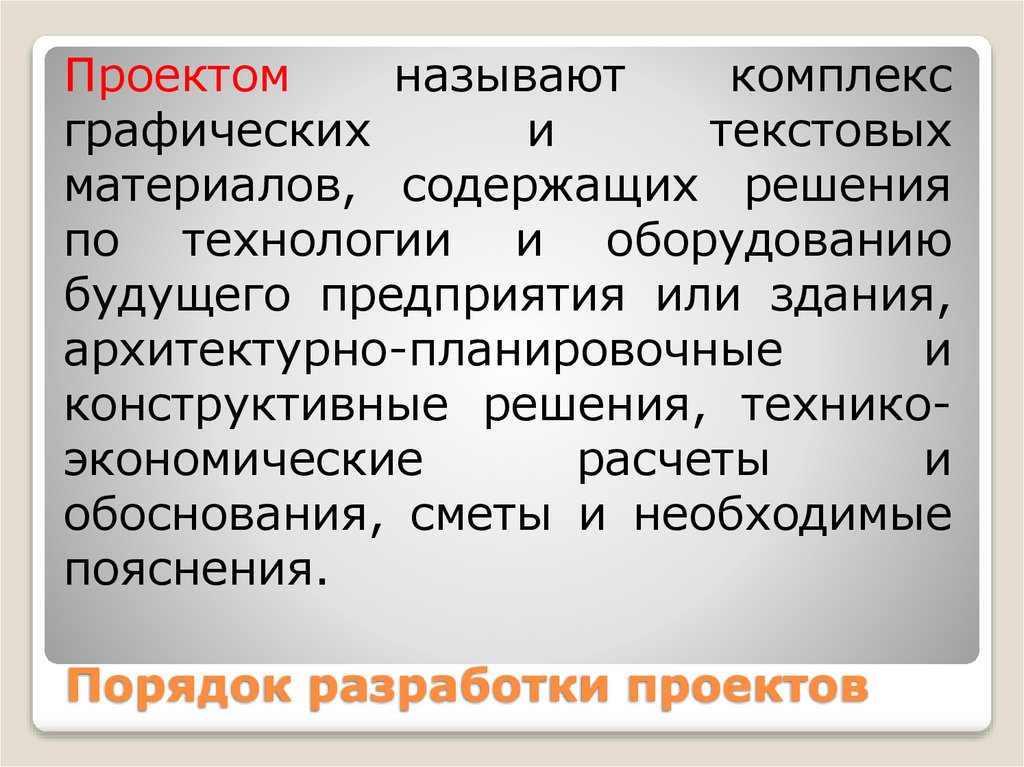

5. Порядок разработки проектов

Проектом
называют
комплекс
графических
и
текстовых
материалов, содержащих решения
по технологии и оборудованию
будущего предприятия или здания,
архитектурно-планировочные
и
конструктивные решения, техникоэкономические
расчеты
и
обоснования, сметы и необходимые
пояснения.
Порядок разработки проектов

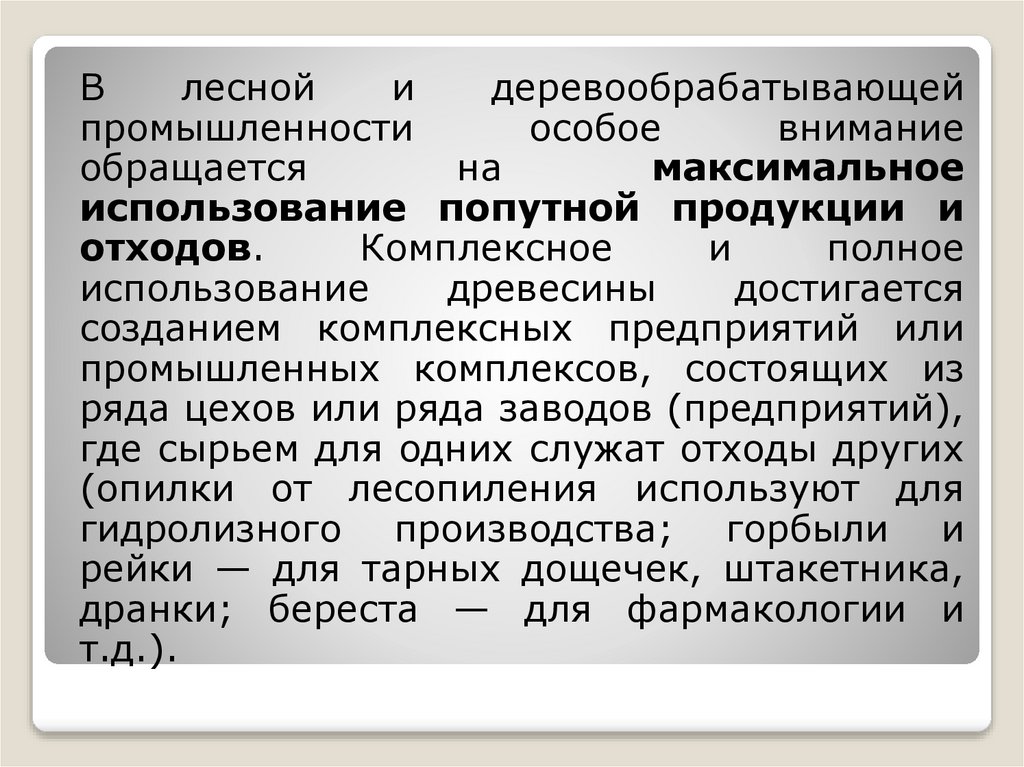

6.

В
лесной
и
деревообрабатывающей
промышленности
особое
внимание
обращается
на
максимальное
использование попутной продукции и
отходов.
Комплексное
и
полное
использование
древесины
достигается
созданием комплексных предприятий или
промышленных комплексов, состоящих из
ряда цехов или ряда заводов (предприятий),
где сырьем для одних служат отходы других
(опилки от лесопиления используют для
гидролизного производства; горбыли и
рейки — для тарных дощечек, штакетника,
дранки; береста — для фармакологии и
т.д.).

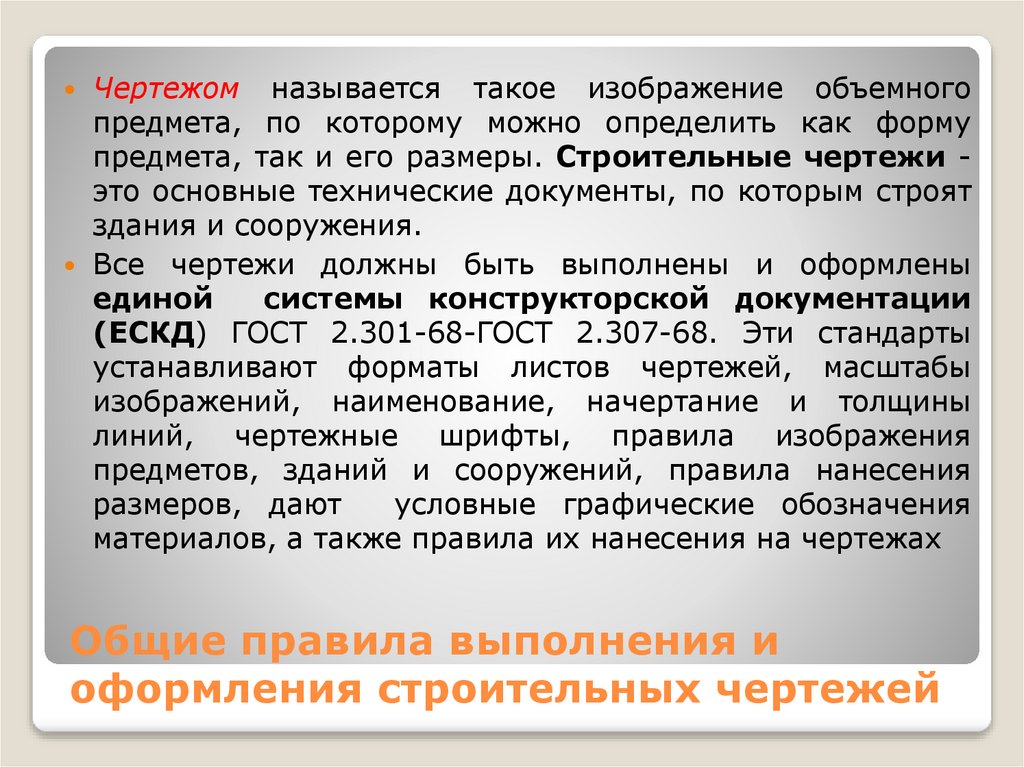

7. Общие правила выполнения и оформления строительных чертежей

Чертежом называется такое изображение объемного
предмета, по которому можно определить как форму
предмета, так и его размеры. Строительные чертежи это основные технические документы, по которым строят
здания и сооружения.
Все чертежи должны быть выполнены и оформлены
единой
системы конструкторской документации
(ЕСКД) ГОСТ 2.301-68-ГОСТ 2.307-68. Эти стандарты
устанавливают форматы листов чертежей, масштабы
изображений, наименование, начертание и толщины
линий, чертежные шрифты, правила изображения
предметов, зданий и сооружений, правила нанесения
размеров, дают
условные графические обозначения
материалов, а также правила их нанесения на чертежах
Общие правила выполнения и
оформления строительных чертежей

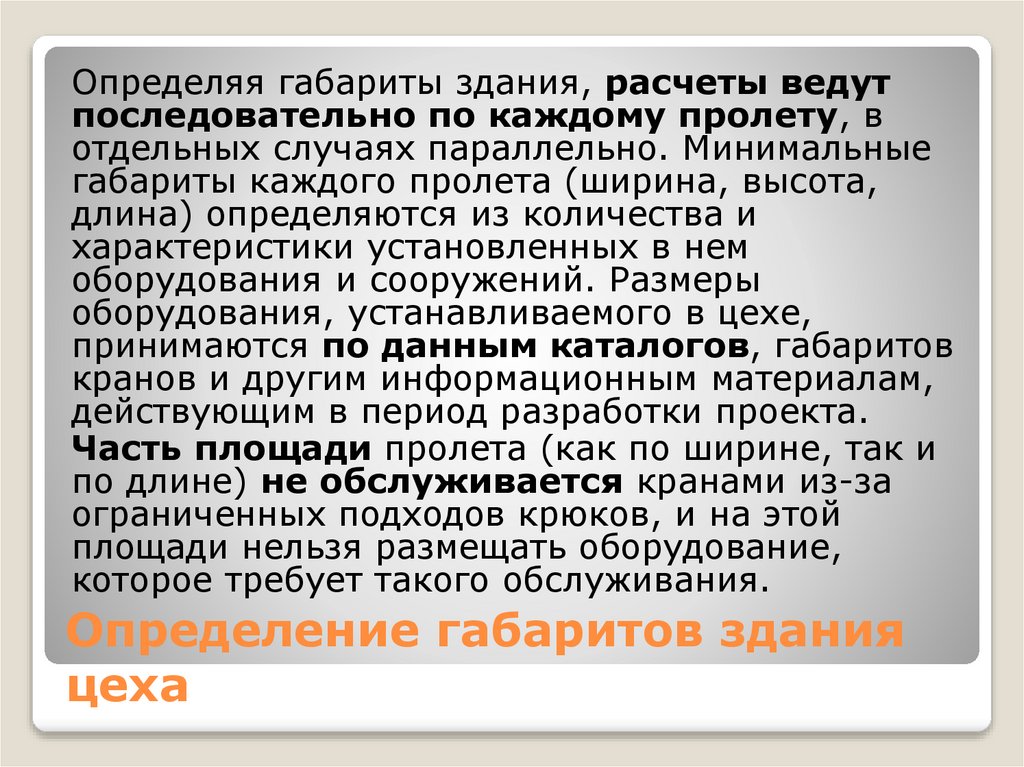

8. Определение габаритов здания цеха

Определяя габариты здания, расчеты ведут
последовательно по каждому пролету, в
отдельных случаях параллельно. Минимальные
габариты каждого пролета (ширина, высота,
длина) определяются из количества и
характеристики установленных в нем
оборудования и сооружений. Размеры
оборудования, устанавливаемого в цехе,
принимаются по данным каталогов, габаритов
кранов и другим информационным материалам,
действующим в период разработки проекта.
Часть площади пролета (как по ширине, так и
по длине) не обслуживается кранами из-за
ограниченных подходов крюков, и на этой
площади нельзя размещать оборудование,
которое требует такого обслуживания.
Определение габаритов здания
цеха

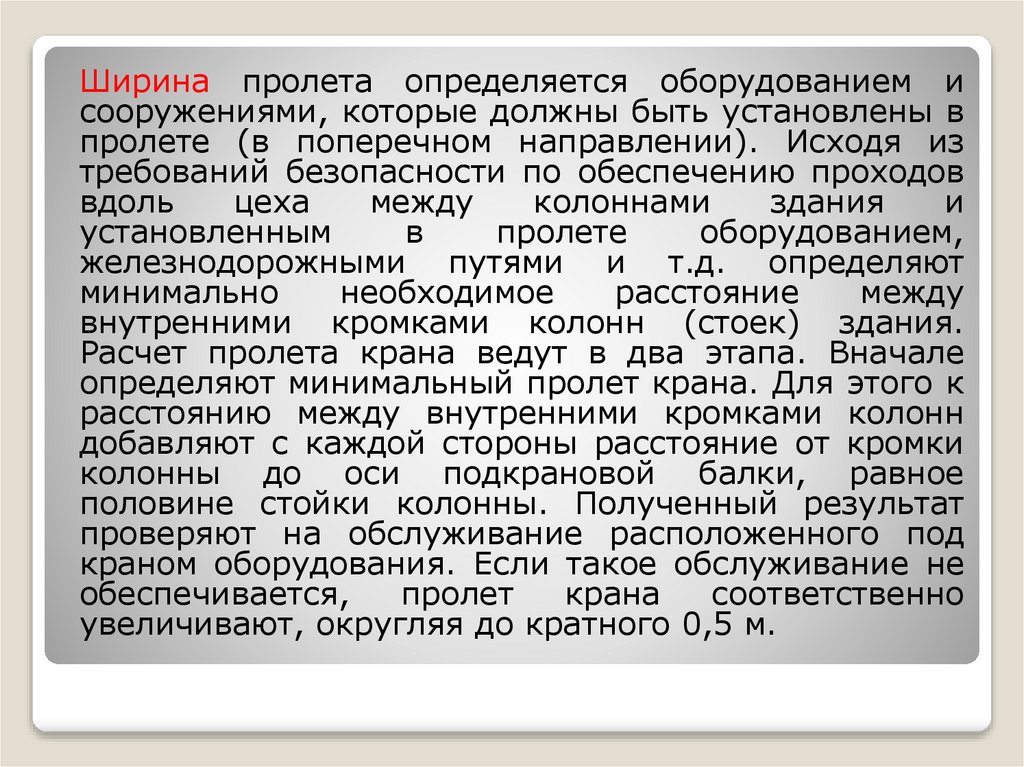

9.

Ширина пролета определяется оборудованием и
сооружениями, которые должны быть установлены в
пролете (в поперечном направлении). Исходя из
требований безопасности по обеспечению проходов
вдоль
цеха
между
колоннами
здания
и
установленным
в
пролете
оборудованием,
железнодорожными путями и т.д. определяют
минимально
необходимое
расстояние
между
внутренними кромками колонн (стоек) здания.
Расчет пролета крана ведут в два этапа. Вначале
определяют минимальный пролет крана. Для этого к
расстоянию между внутренними кромками колонн
добавляют с каждой стороны расстояние от кромки
колонны до оси подкрановой балки, равное
половине стойки колонны. Полученный результат
проверяют на обслуживание расположенного под
краном оборудования. Если такое обслуживание не
обеспечивается,
пролет
крана
соответственно
увеличивают, округляя до кратного 0,5 м.

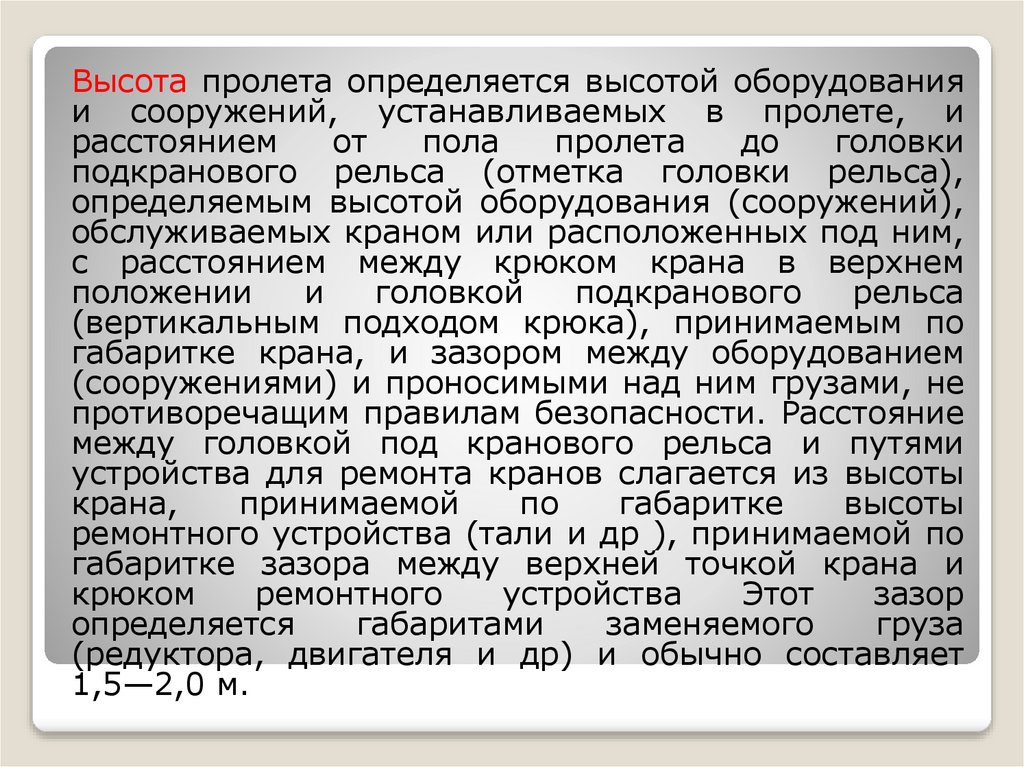

10.

Высота пролета определяется высотой оборудования
и сооружений, устанавливаемых в пролете, и
расстоянием
от
пола
пролета
до
головки
подкранового рельса (отметка головки рельса),
определяемым высотой оборудования (сооружений),
обслуживаемых краном или расположенных под ним,
с расстоянием между крюком крана в верхнем
положении
и
головкой
подкранового
рельса
(вертикальным подходом крюка), принимаемым по
габаритке крана, и зазором между оборудованием
(сооружениями) и проносимыми над ним грузами, не
противоречащим правилам безопасности. Расстояние
между головкой под кранового рельса и путями
устройства для ремонта кранов слагается из высоты
крана,
принимаемой
по
габаритке
высоты
ремонтного устройства (тали и др ), принимаемой по
габаритке зазора между верхней точкой крана и
крюком
ремонтного
устройства
Этот
зазор
определяется
габаритами
заменяемого
груза
(редуктора, двигателя и др) и обычно составляет
1,5—2,0 м.

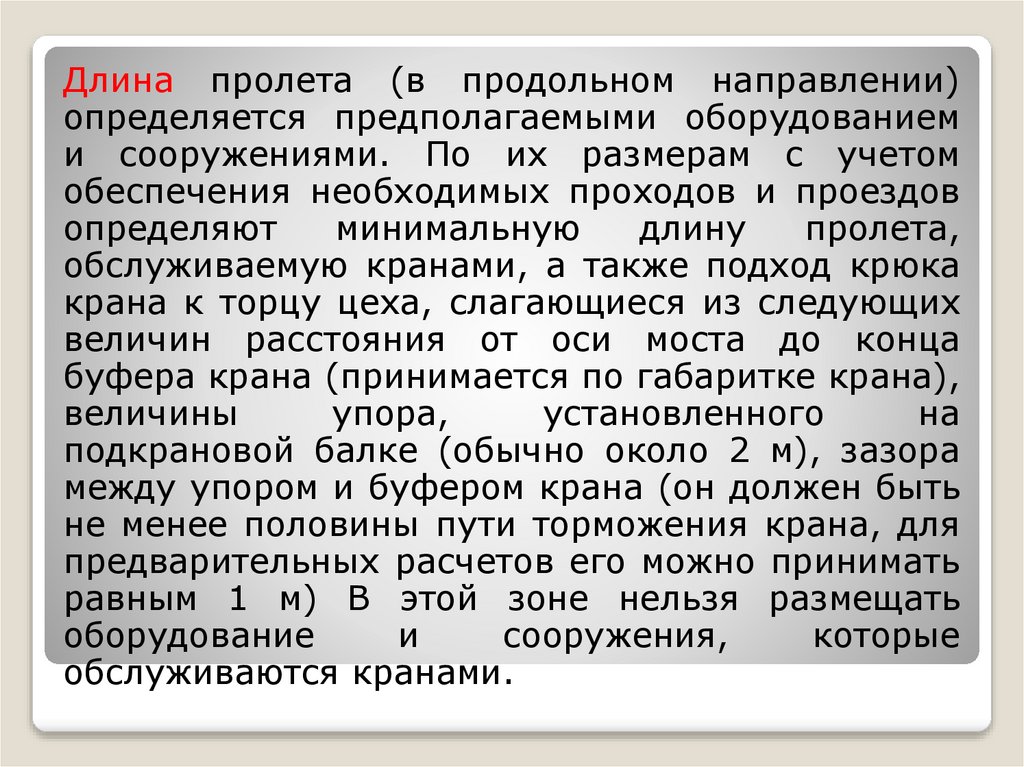

11.

Длина пролета (в продольном направлении)
определяется предполагаемыми оборудованием
и сооружениями. По их размерам с учетом
обеспечения необходимых проходов и проездов
определяют
минимальную
длину
пролета,
обслуживаемую кранами, а также подход крюка
крана к торцу цеха, слагающиеся из следующих
величин расстояния от оси моста до конца
буфера крана (принимается по габаритке крана),
величины
упора,
установленного
на
подкрановой балке (обычно около 2 м), зазора
между упором и буфером крана (он должен быть
не менее половины пути торможения крана, для
предварительных расчетов его можно принимать
равным 1 м) В этой зоне нельзя размещать
оборудование
и
сооружения,
которые
обслуживаются кранами.

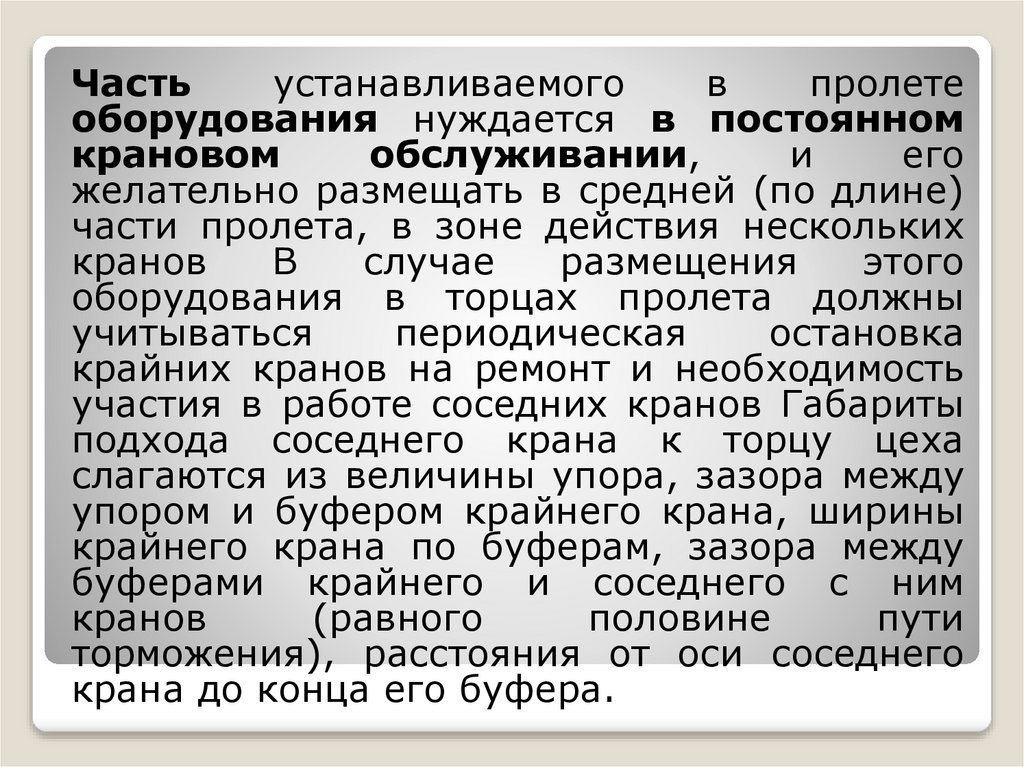

12.

Часть
устанавливаемого
в
пролете
оборудования нуждается в постоянном
крановом
обслуживании,
и
его
желательно размещать в средней (по длине)
части пролета, в зоне действия нескольких
кранов
В
случае
размещения
этого
оборудования в торцах пролета должны
учитываться
периодическая
остановка
крайних кранов на ремонт и необходимость
участия в работе соседних кранов Габариты
подхода соседнего крана к торцу цеха
слагаются из величины упора, зазора между
упором и буфером крайнего крана, ширины
крайнего крана по буферам, зазора между
буферами крайнего и соседнего с ним
кранов
(равного
половине
пути
торможения), расстояния от оси соседнего
крана до конца его буфера.

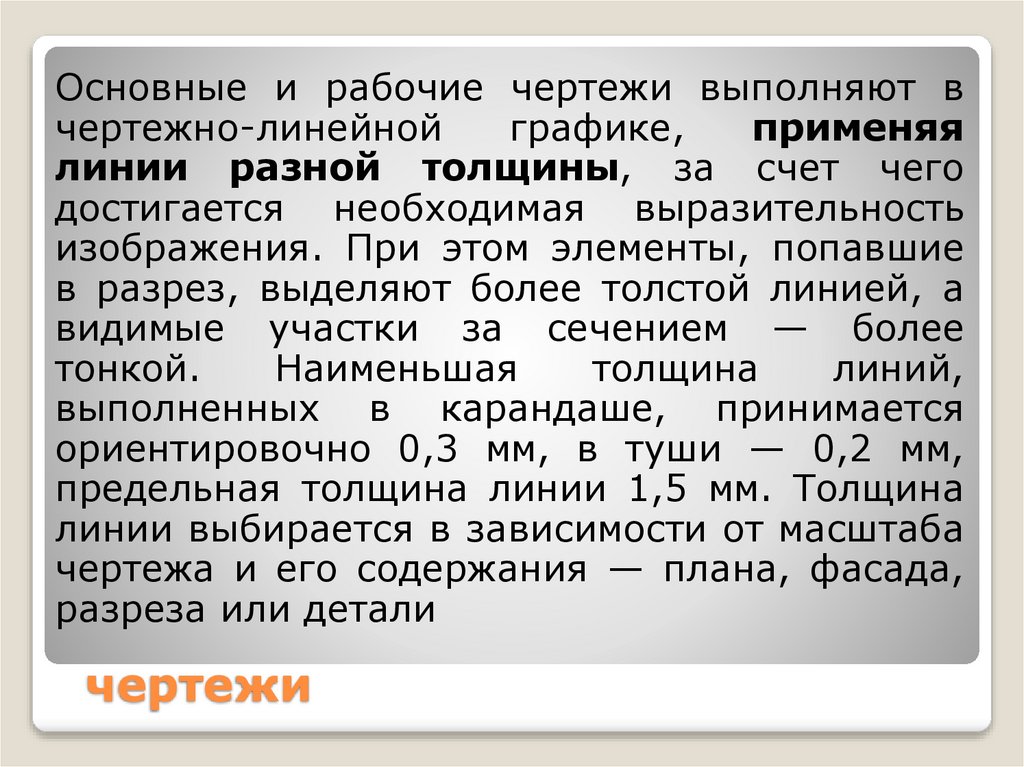

13. чертежи

Основные и рабочие чертежи выполняют в
чертежно-линейной
графике,
применяя
линии разной толщины, за счет чего
достигается необходимая выразительность
изображения. При этом элементы, попавшие
в разрез, выделяют более толстой линией, а
видимые участки за сечением — более
тонкой.
Наименьшая
толщина
линий,
выполненных в карандаше, принимается
ориентировочно 0,3 мм, в туши — 0,2 мм,
предельная толщина линии 1,5 мм. Толщина
линии выбирается в зависимости от масштаба
чертежа и его содержания — плана, фасада,
разреза или детали
чертежи

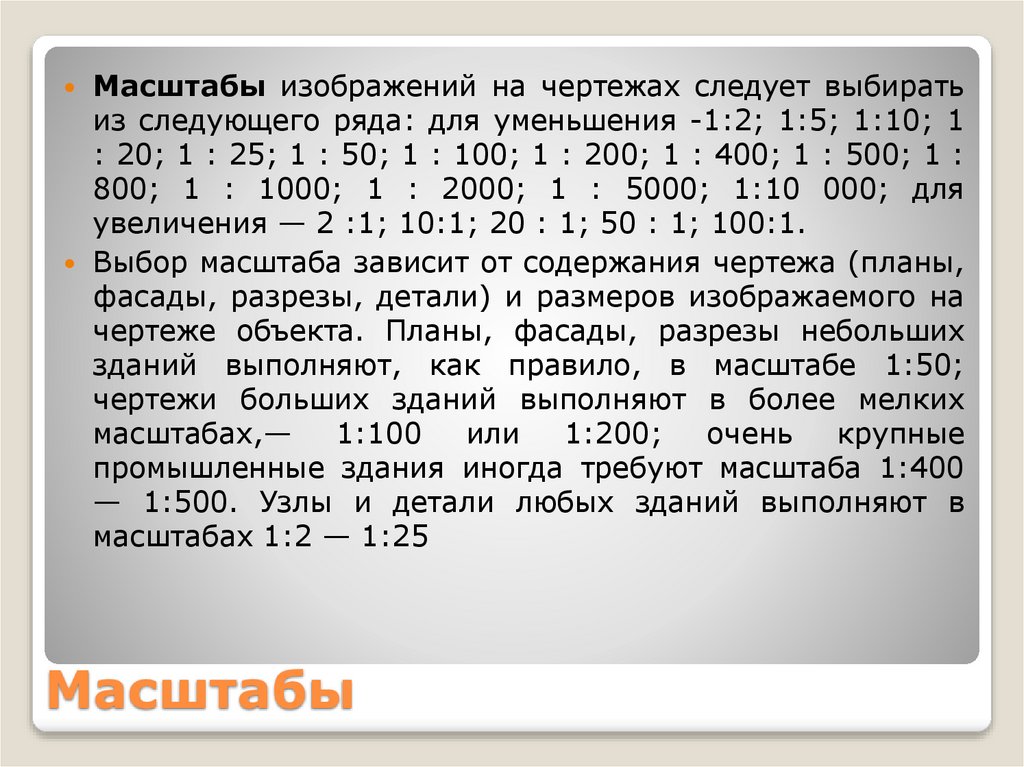

14. Масштабы

изображений на чертежах следует выбирать
из следующего ряда: для уменьшения -1:2; 1:5; 1:10; 1
: 20; 1 : 25; 1 : 50; 1 : 100; 1 : 200; 1 : 400; 1 : 500; 1 :
800; 1 : 1000; 1 : 2000; 1 : 5000; 1:10 000; для
увеличения — 2 :1; 10:1; 20 : 1; 50 : 1; 100:1.
Выбор масштаба зависит от содержания чертежа (планы,
фасады, разрезы, детали) и размеров изображаемого на
чертеже объекта. Планы, фасады, разрезы небольших
зданий выполняют, как правило, в масштабе 1:50;
чертежи больших зданий выполняют в более мелких
масштабах,—
1:100
или
1:200;
очень
крупные
промышленные здания иногда требуют масштаба 1:400
— 1:500. Узлы и детали любых зданий выполняют в
масштабах 1:2 — 1:25
Масштабы

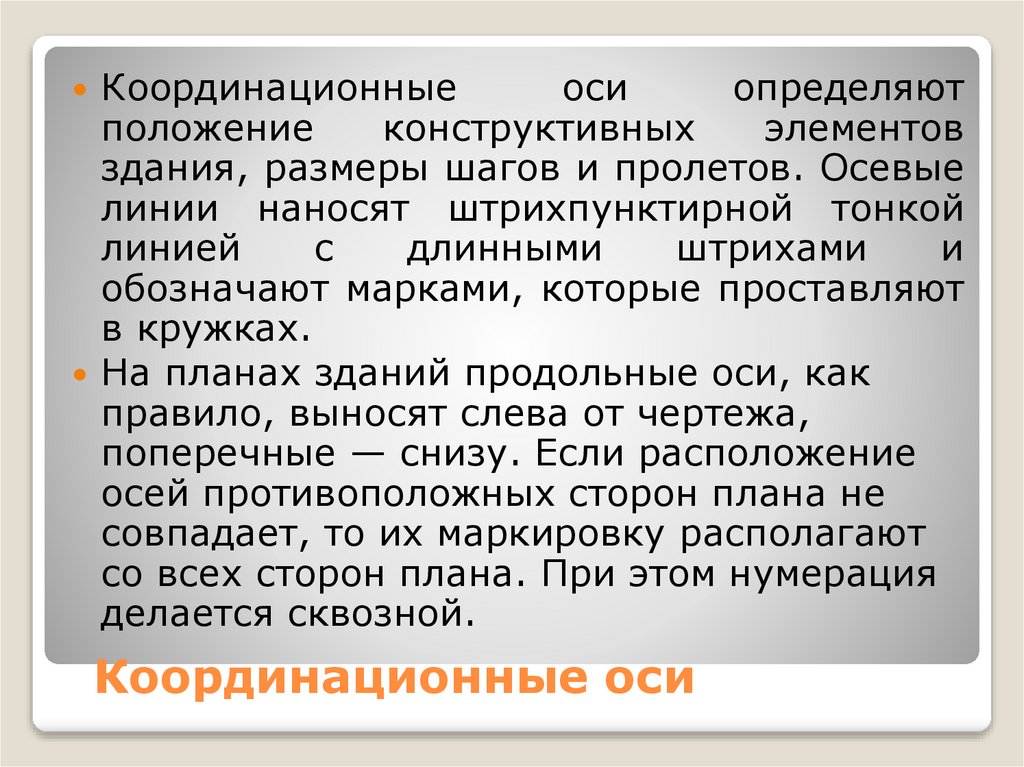

15. Координационные оси

определяют
положение
конструктивных
элементов
здания, размеры шагов и пролетов. Осевые
линии наносят штрихпунктирной тонкой
линией
с
длинными
штрихами
и
обозначают марками, которые проставляют
в кружках.
На планах зданий продольные оси, как
правило, выносят слева от чертежа,
поперечные — снизу. Если расположение
осей противоположных сторон плана не
совпадает, то их маркировку располагают
со всех сторон плана. При этом нумерация
делается сквозной.
Координационные оси

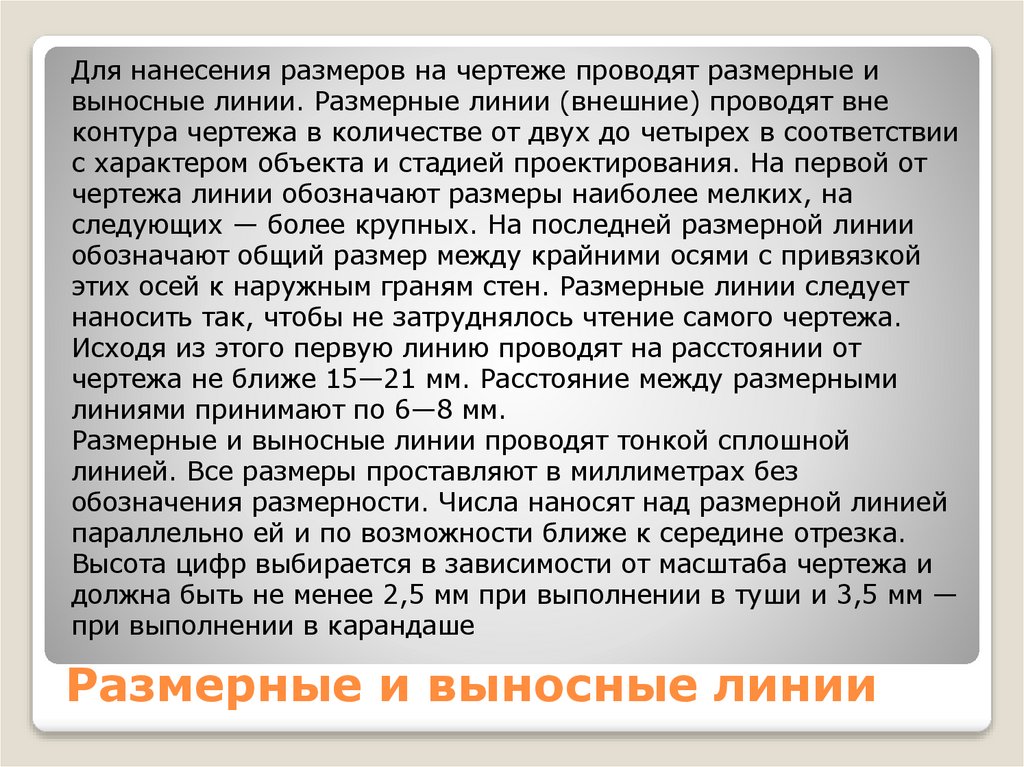

16. Размерные и выносные линии

Для нанесения размеров на чертеже проводят размерные и
выносные линии. Размерные линии (внешние) проводят вне
контура чертежа в количестве от двух до четырех в соответствии
с характером объекта и стадией проектирования. На первой от
чертежа линии обозначают размеры наиболее мелких, на
следующих — более крупных. На последней размерной линии
обозначают общий размер между крайними осями с привязкой
этих осей к наружным граням стен. Размерные линии следует
наносить так, чтобы не затруднялось чтение самого чертежа.
Исходя из этого первую линию проводят на расстоянии от
чертежа не ближе 15—21 мм. Расстояние между размерными
линиями принимают по 6—8 мм.
Размерные и выносные линии проводят тонкой сплошной
линией. Все размеры проставляют в миллиметрах без
обозначения размерности. Числа наносят над размерной линией
параллельно ей и по возможности ближе к середине отрезка.
Высота цифр выбирается в зависимости от масштаба чертежа и
должна быть не менее 2,5 мм при выполнении в туши и 3,5 мм —
при выполнении в карандаше
Размерные и выносные линии

17. Обозначение площадей помещений

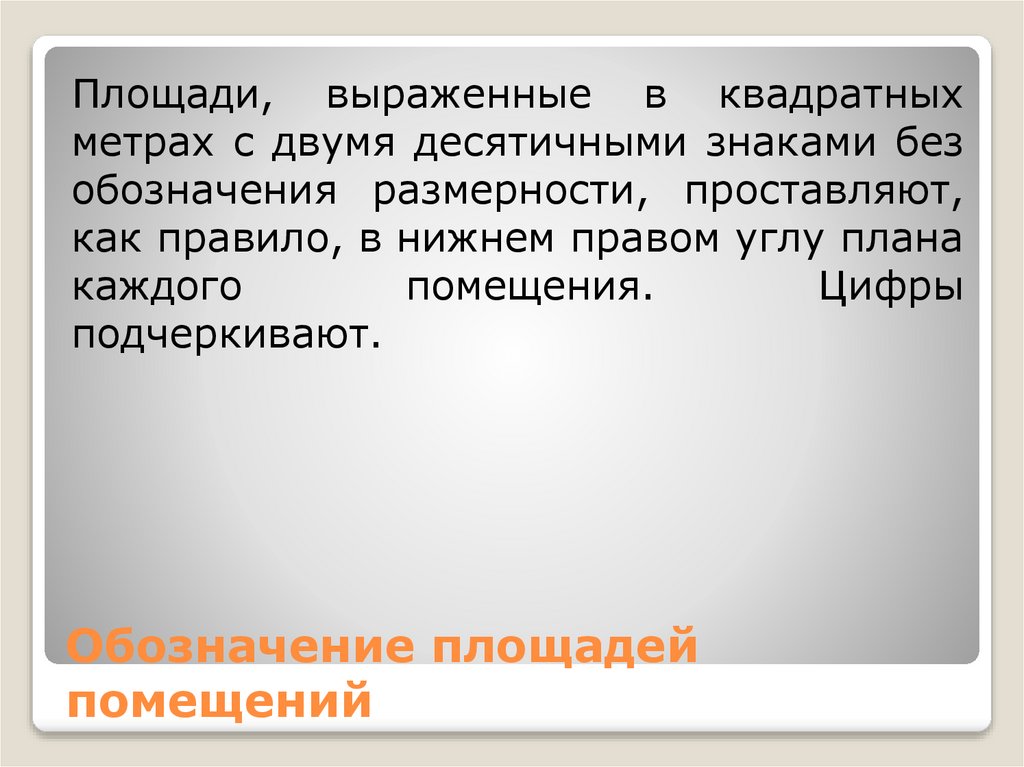

Площади, выраженные в квадратных
метрах с двумя десятичными знаками без
обозначения размерности, проставляют,
как правило, в нижнем правом углу плана
каждого
помещения.
Цифры
подчеркивают.
Обозначение площадей
помещений

18.

Всем спасибо за внимание
