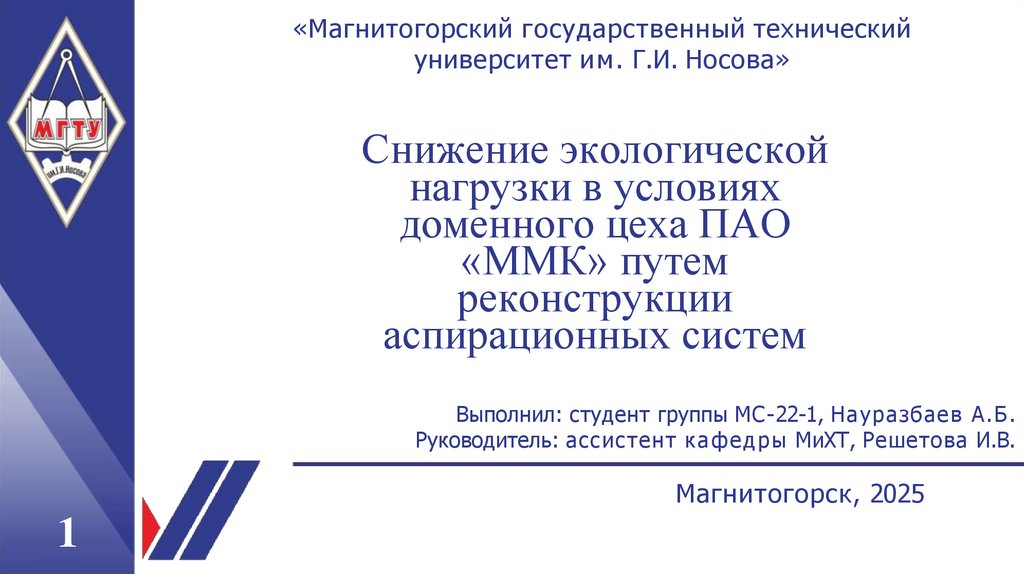

«Магнитогорский государственный технический
университет им. Г.И. Носова»
Снижение экологической
нагрузки в условиях
доменного цеха ПАО
«ММК» путем
реконструкции
аспирационных систем
Выполнил: студент группы МC-22-1, Науразбаев А.Б.
Руководитель: ассистент к а ф е д р ы МиХТ, Решетова И.В.
Магнитогорск, 2025
1

2.

Акутальность проблемы
Доменные цеха ПАО «ММК» и
другие
современные
металлургические комбинаты — одни
из самых экологически обремененных
производств в промышленности.
Главная проблема — интенсивное
пылеи
газовое
загрязнение
атмосферы.
2

3.

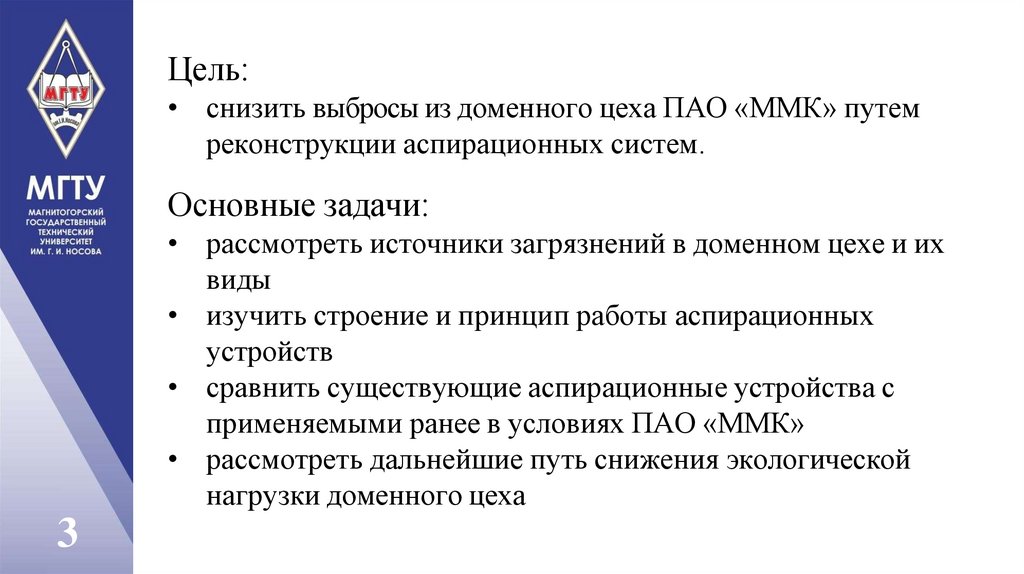

Цель:
• снизить выбросы из доменного цеха ПАО «ММК» путем
реконструкции аспирационных систем.
Основные задачи:
• рассмотреть источники загрязнений в доменном цехе и их
виды
• изучить строение и принцип работы аспирационных
устройств
• сравнить существующие аспирационные устройства с
применяемыми ранее в условиях ПАО «ММК»
• рассмотреть дальнейшие путь снижения экологической
нагрузки доменного цеха
3

4.

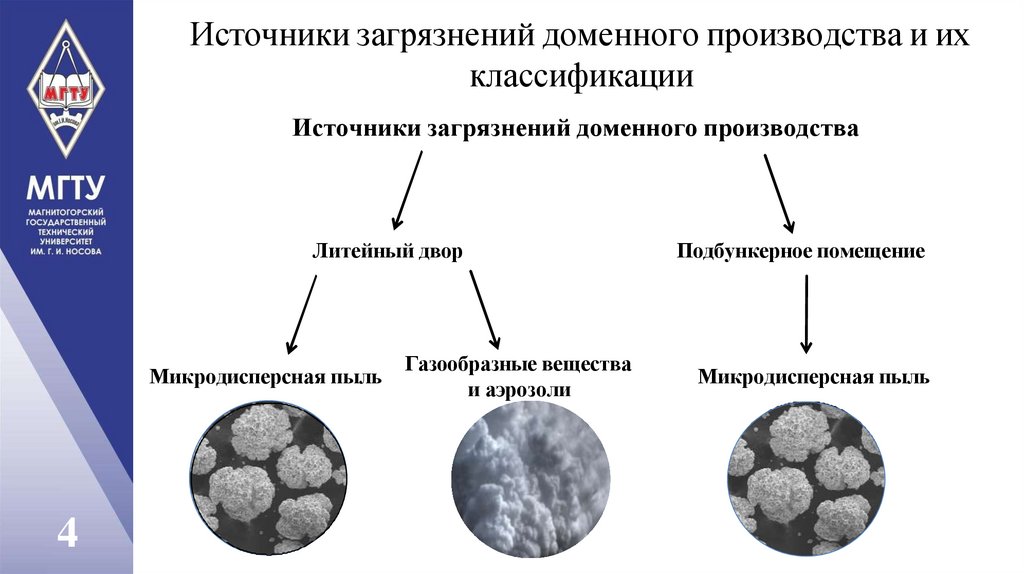

Источники загрязнений доменного производства и их
классификации
Источники загрязнений доменного производства
Литейный двор
Микродисперсная пыль
4
Газообразные вещества
и аэрозоли
Подбункерное помещение
Микродисперсная пыль

5.

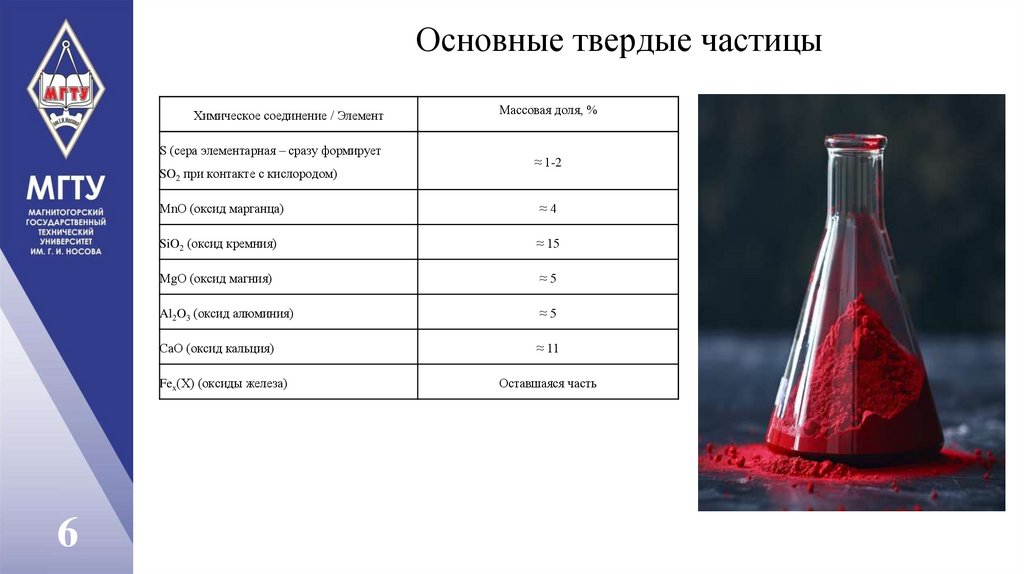

Основные твердые частицы
Химическое соединение / Элемент
S (сера элементарная – сразу формирует
SO2 при контакте с кислородом)
6
Массовая доля, %
≈ 1-2
MnO (оксид марганца)
≈4
SiO2 (оксид кремния)
≈ 15
MgO (оксид магния)
≈5
Al2O3 (оксид алюминия)
≈5
CaO (оксид кальция)
≈ 11
Fex(X) (оксиды железа)
Оставшаяся часть

6.

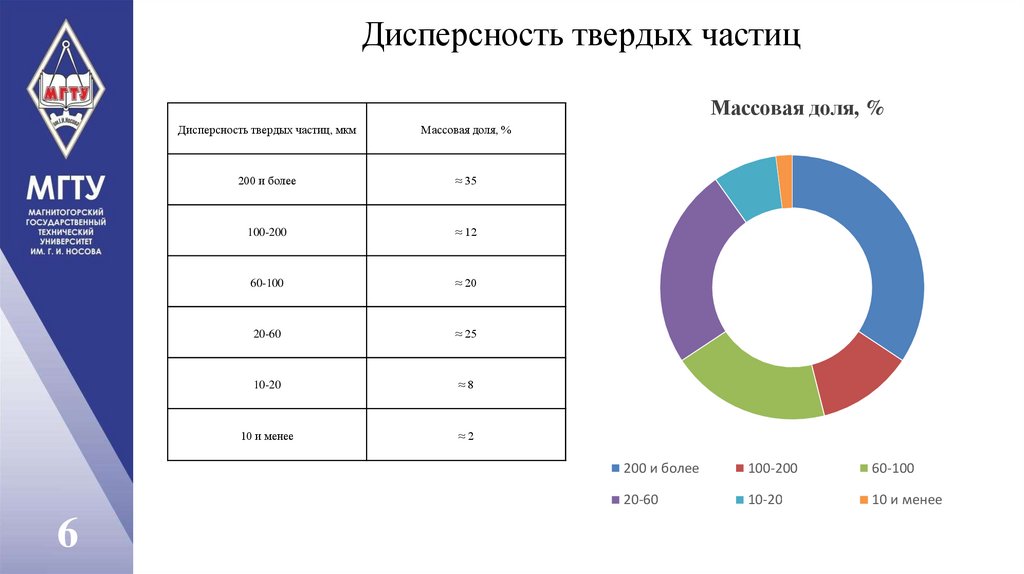

Дисперсность твердых частиц
Массовая доля, %
Дисперсность твердых частиц, мкм
Массовая доля, %
200 и более
≈ 35
100-200
≈ 12
60-100
≈ 20
20-60
≈ 25
10-20
≈8
10 и менее
6
7% 2%
35%
25%
19%
≈2
12%
200 и более
100-200
60-100
20-60
10-20`
10 и менее

7.

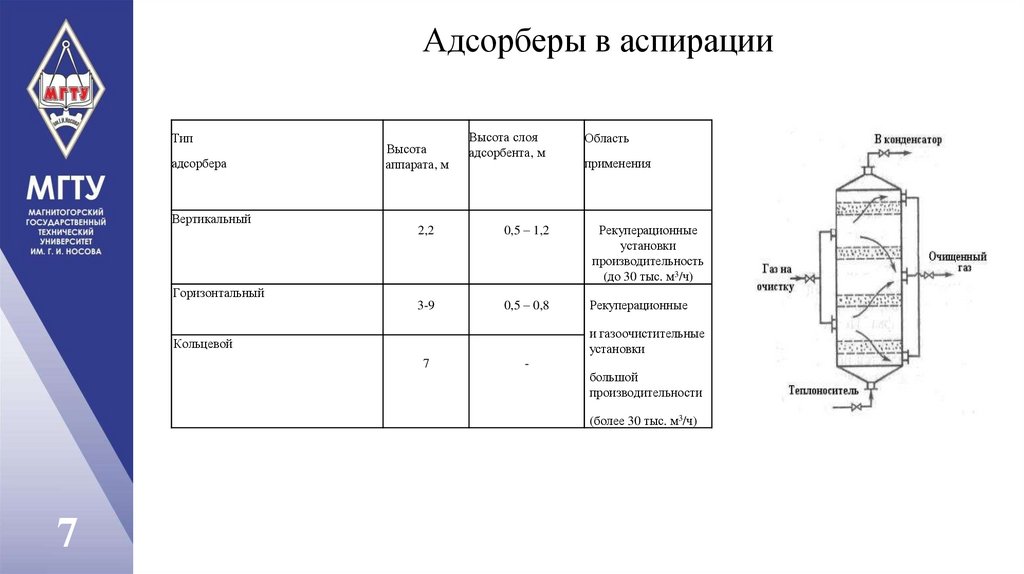

Адсорберы в аспирации
Тип
адсорбера
Вертикальный
Высота
аппарата, м
Высота слоя
адсорбента, м
Область
применения
2,2
0,5 – 1,2
Рекуперационные
установки
производительность
(до 30 тыс. м3/ч)
3-9
0,5 – 0,8
Рекуперационные
Горизонтальный
и газоочистительные
установки
Кольцевой
7
-
большой
производительности
(более 30 тыс. м3/ч)
7

8.

Виды пылеулавителей

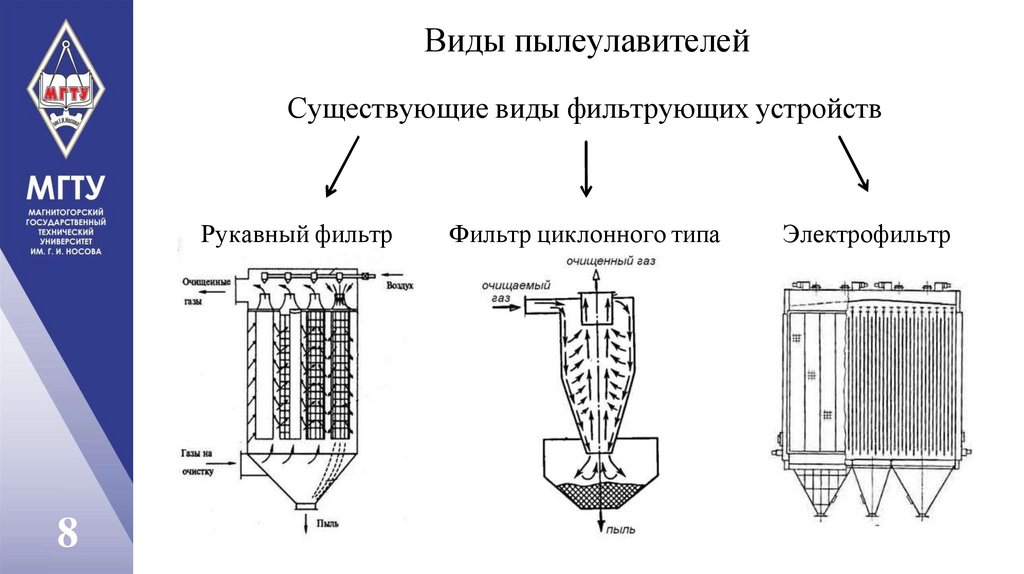

Существующие виды фильтрующих устройств
Рукавный фильтр
8
Фильтр циклонного типа
Электрофильтр

9.

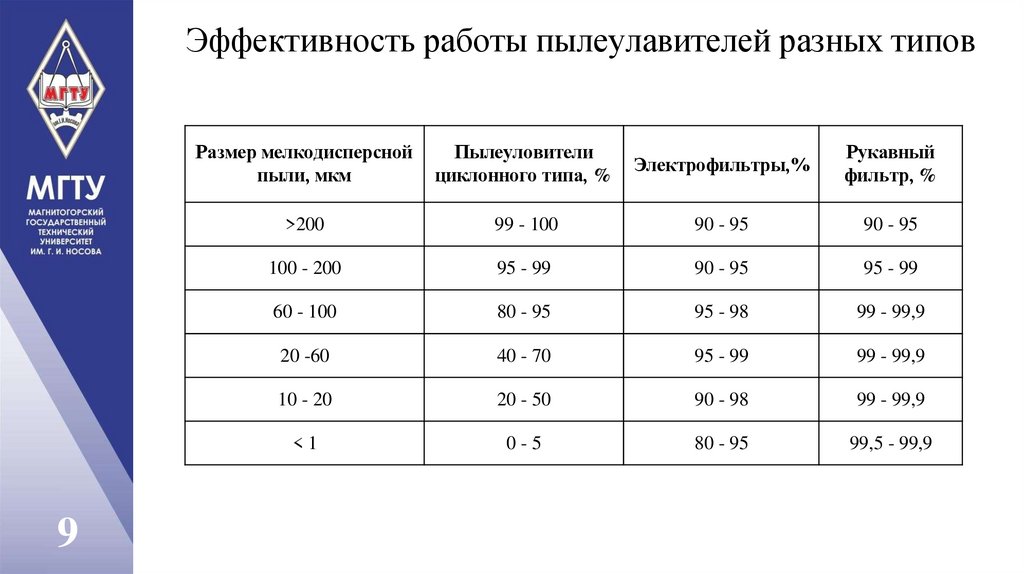

Эффективность работы пылеулавителей разных типов
9
Размер мелкодисперсной
пыли, мкм
Пылеуловители
циклонного типа, %
Электрофильтры,%
Рукавный
фильтр, %
>200
99 - 100
90 - 95
90 - 95
100 - 200
95 - 99
90 - 95
95 - 99
60 - 100
80 - 95
95 - 98
99 - 99,9
20 -60
40 - 70
95 - 99
99 - 99,9
10 - 20
20 - 50
90 - 98
99 - 99,9
<1
0-5
80 - 95
99,5 - 99,9

10.

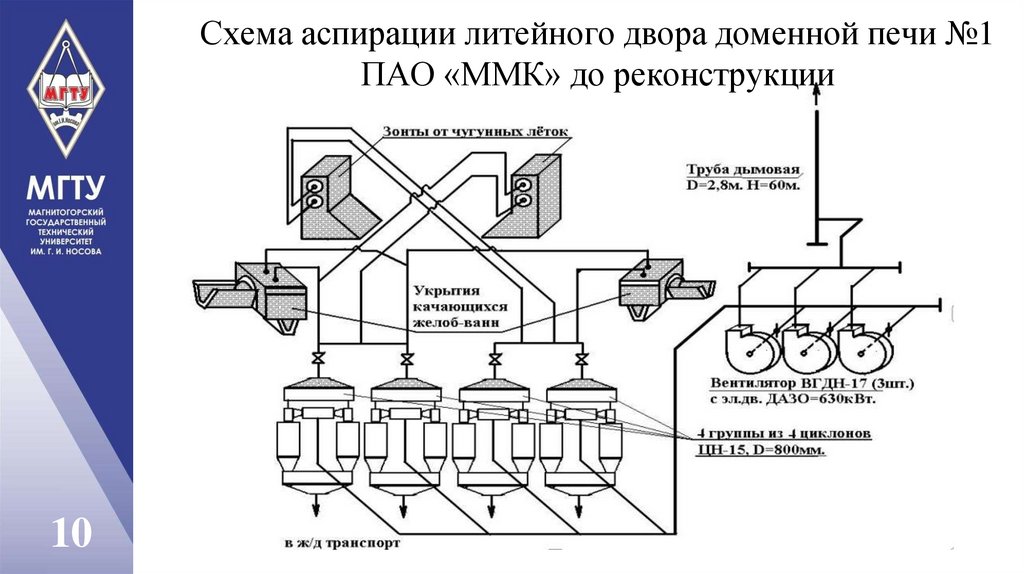

Схема аспирации литейного двора доменной печи №1
ПАО «ММК» до реконструкции
10

11.

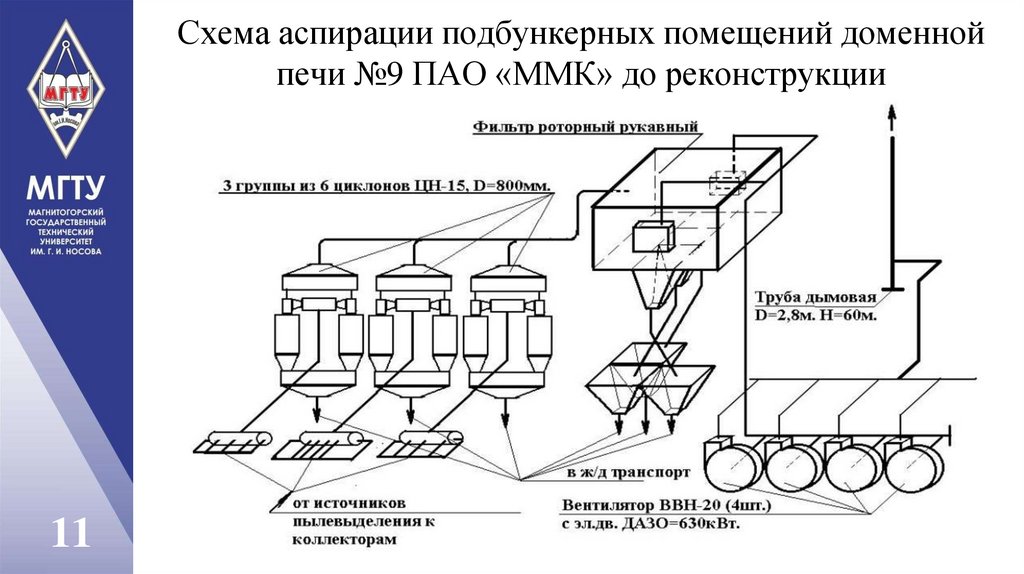

Схема аспирации подбункерных помещений доменной
печи №9 ПАО «ММК» до реконструкции
11

12.

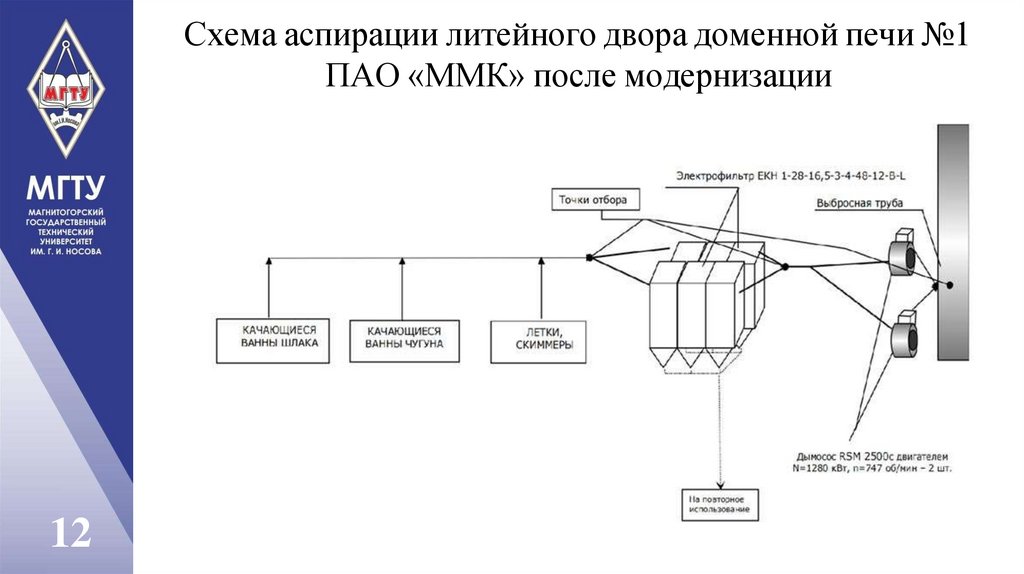

Схема аспирации литейного двора доменной печи №1
ПАО «ММК» после модернизации
12

13.

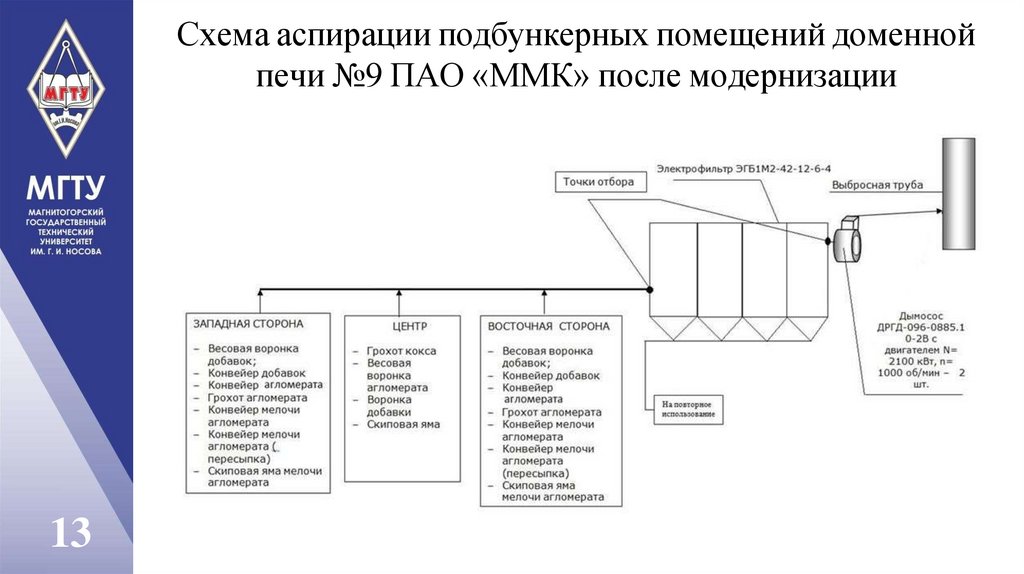

Схема аспирации подбункерных помещений доменной
печи №9 ПАО «ММК» после модернизации
13

14.

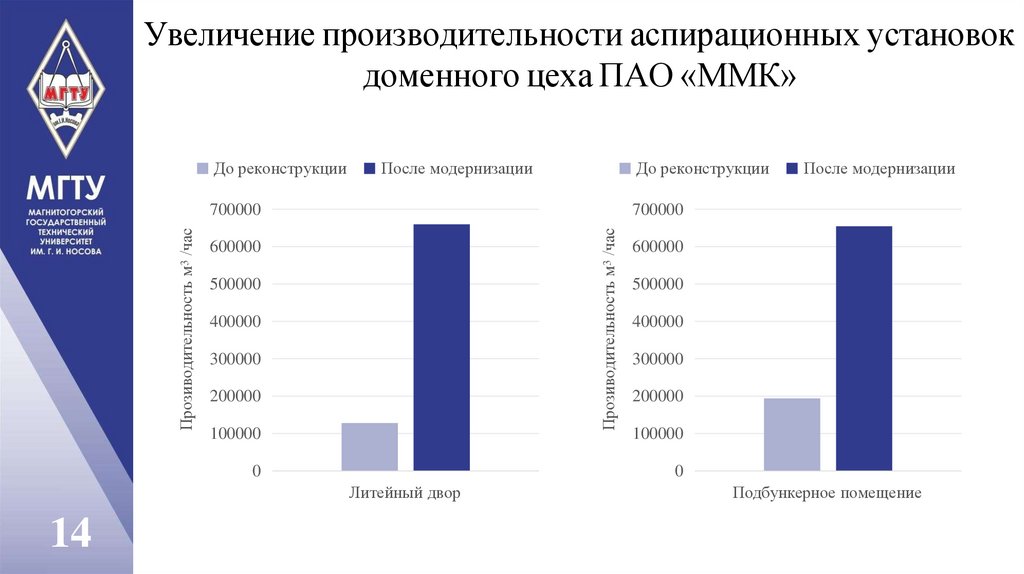

Увеличение производительности аспирационных установок
доменного цеха ПАО «ММК»
До реконструкции
После модернизации
До реконструкции
700000
Прозиводительность м3 /час
Прозиводительность м3 /час
700000
600000
500000
400000
300000
200000
100000
0
600000
500000
400000
300000
200000
100000
0
Литейный двор
14
После модернизации
Подбункерное помещение

15.

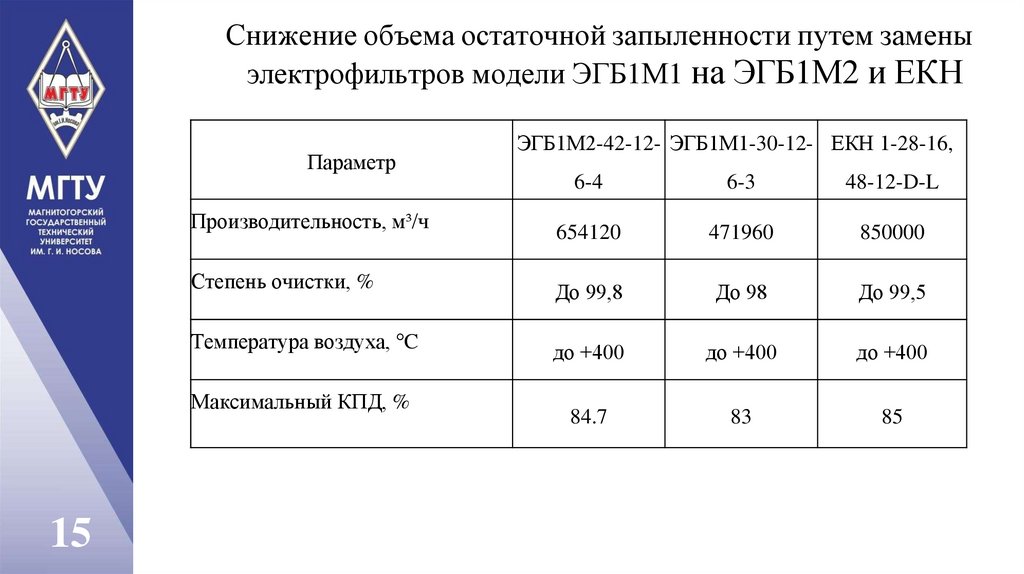

Снижение объема остаточной запыленности путем замены
электрофильтров модели ЭГБ1М1 на ЭГБ1М2 и ЕКН
Параметр
Производительность, м³/ч
Степень очистки, %
Температура воздуха, °C
Максимальный КПД, %
15
ЭГБ1М2-42-12- ЭГБ1М1-30-12- ЕКН 1-28-16,
6-4
6-3
48-12-D-L
654120
471960
850000
До 99,8
До 98
До 99,5
до +400
до +400
до +400
84.7
83
85

16.

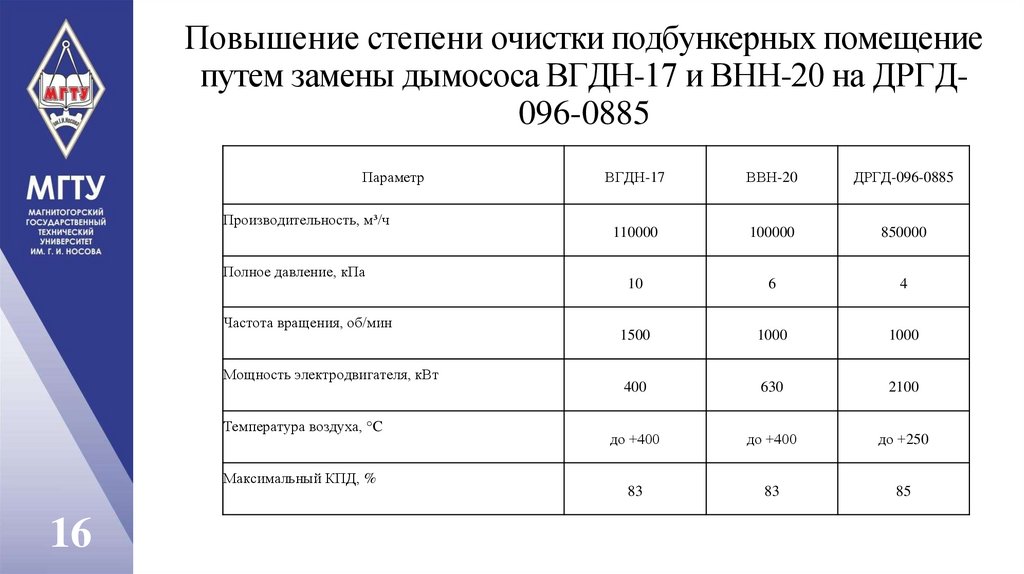

Повышение степени очистки подбункерных помещение
путем замены дымососа ВГДН-17 и ВНН-20 на ДРГД096-0885
Параметр
Производительность, м³/ч
Полное давление, кПа
Частота вращения, об/мин
Мощность электродвигателя, кВт
Температура воздуха, °C
Максимальный КПД, %
16
ВГДН-17
ВВН-20
ДРГД-096-0885
110000
100000
850000
10
6
4
1500
1000
1000
400
630
2100
до +400
до +400
до +250
83
83
85

17.

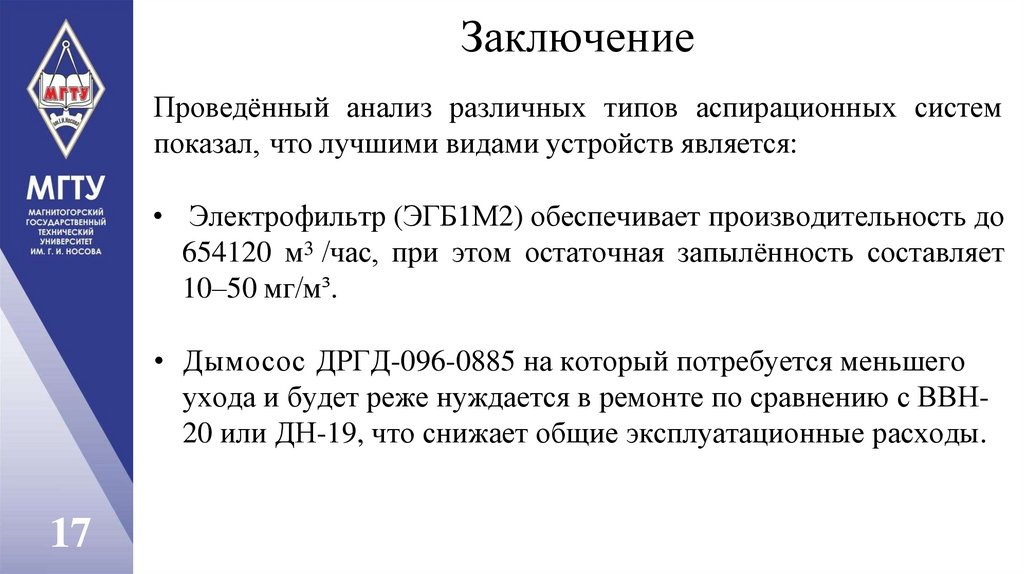

Заключение
Проведённый анализ различных типов аспирационных систем
показал, что лучшими видами устройств является:
• Электрофильтр (ЭГБ1М2) обеспечивает производительность до
654120 м3 /час, при этом остаточная запылённость составляет
10–50 мг/м³.
• Дымосос ДРГД-096-0885 на который потребуется меньшего
ухода и будет реже нуждается в ремонте по сравнению с ВВН20 или ДН-19, что снижает общие эксплуатационные расходы.
17
