Токарный станок ТВ6

1.

Презентация на тему «Устройство станка
ТВ-6»
7 класс

2.

3.

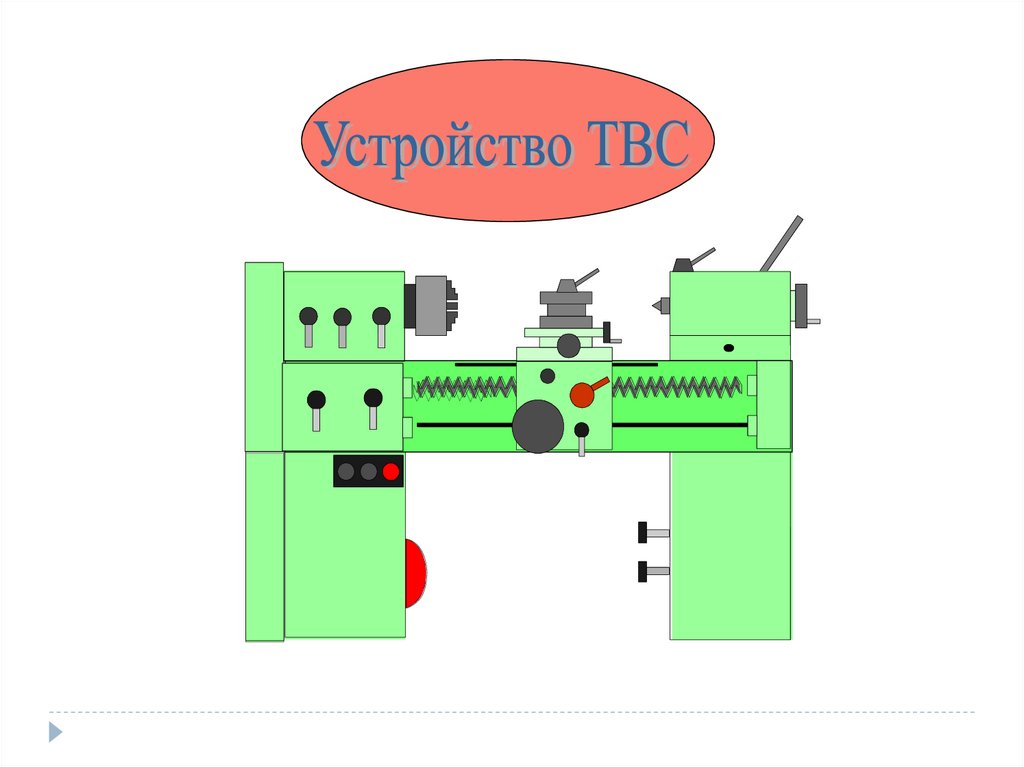

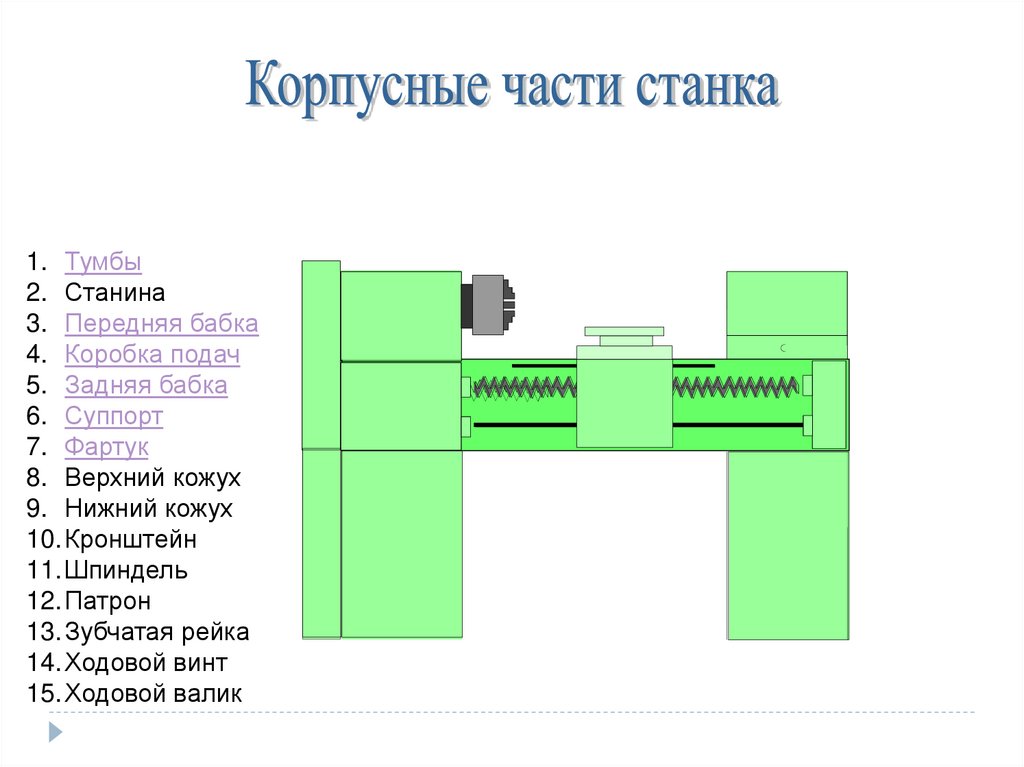

1. Тумбы
2. Станина
3. Передняя бабка
4. Коробка подач
5. Задняя бабка
6. Суппорт
7. Фартук
8. Верхний кожух
9. Нижний кожух
10. Кронштейн
11. Шпиндель
12. Патрон
13. Зубчатая рейка
14. Ходовой винт
15. Ходовой валик

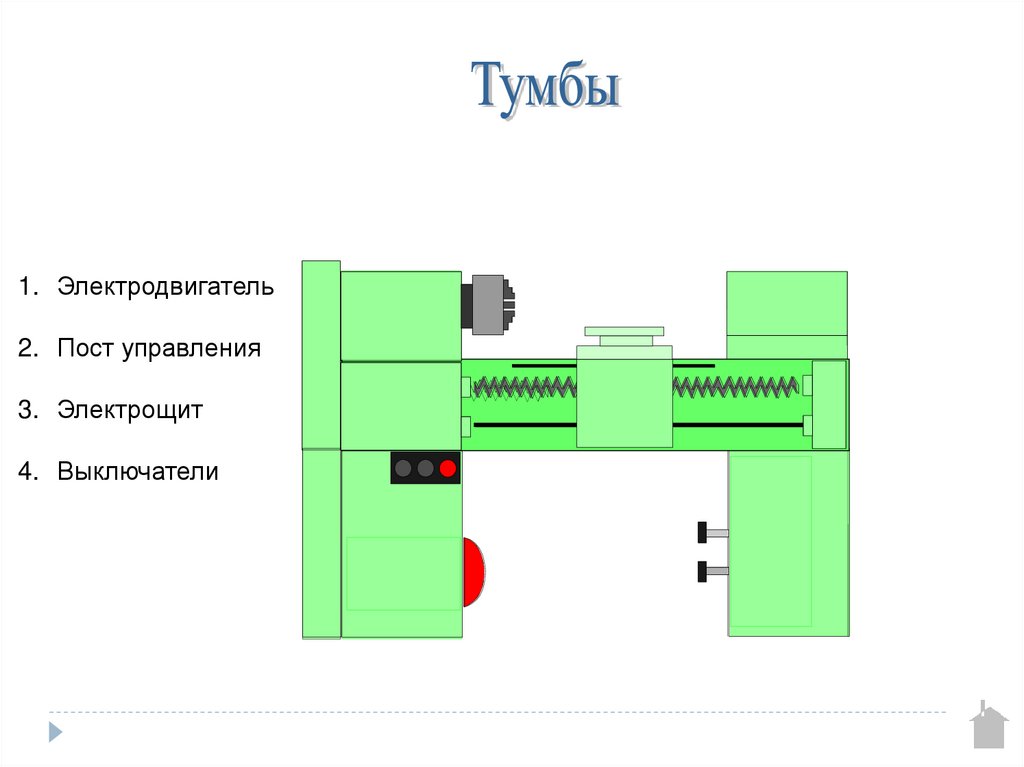

4.

1. Электродвигатель
2. Пост управления
3. Электрощит
4. Выключатели

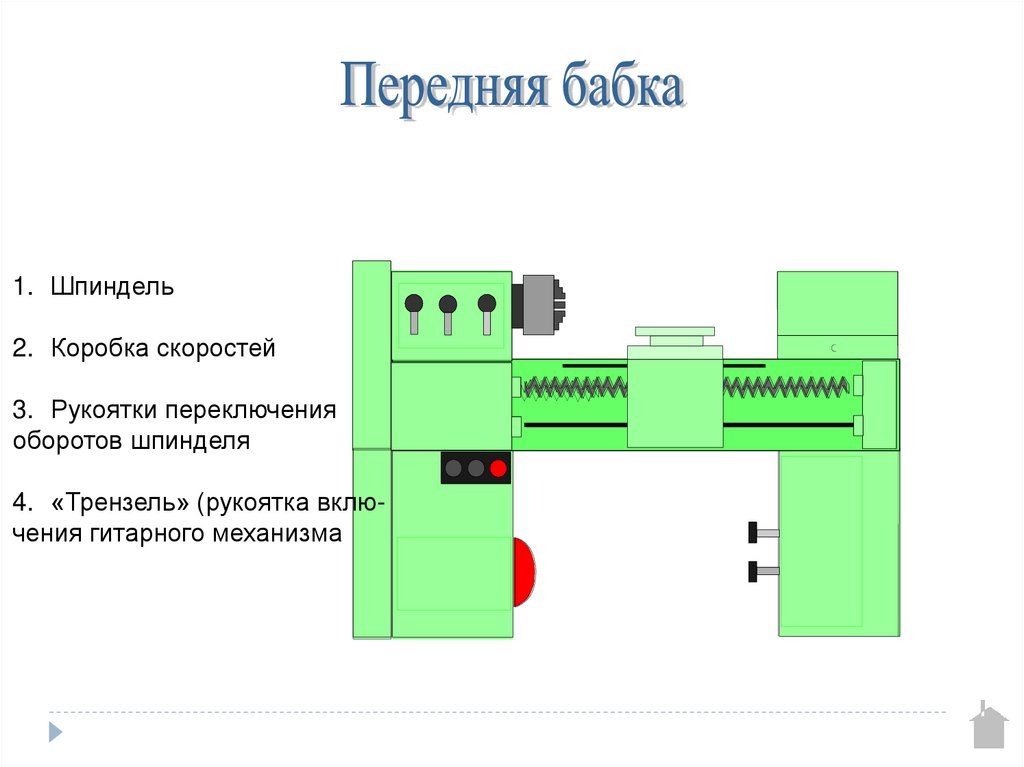

5.

1. Шпиндель
2. Коробка скоростей
3. Рукоятки переключения
оборотов шпинделя
4. «Трензель» (рукоятка включения гитарного механизма

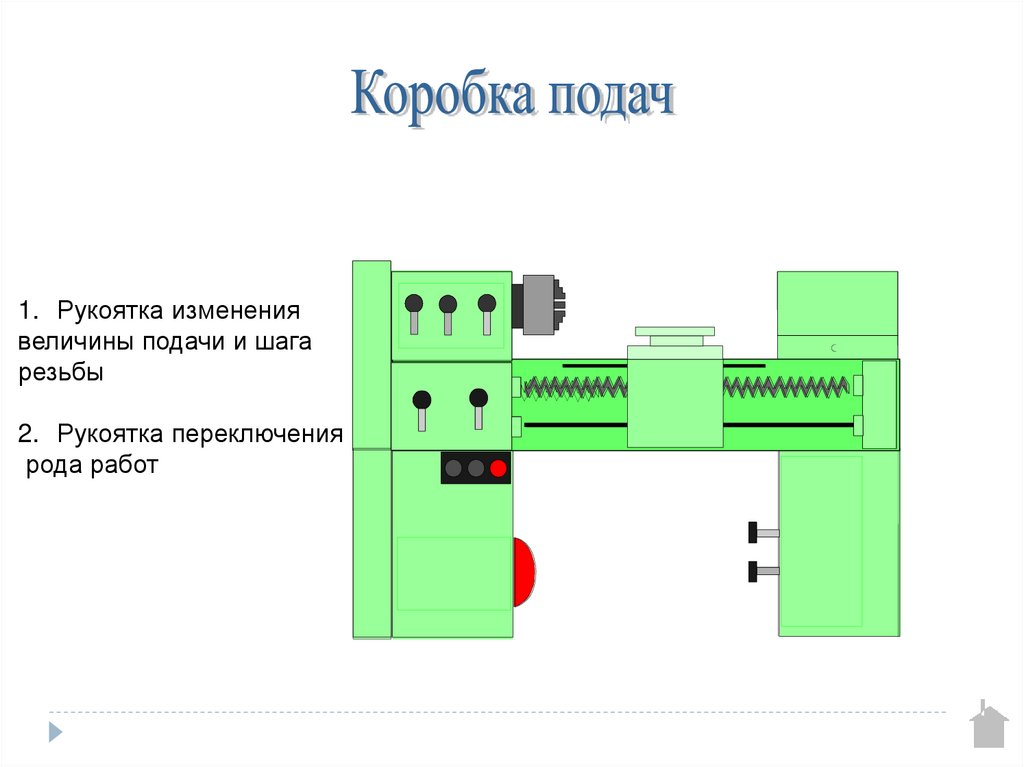

6.

1. Рукоятка изменения
величины подачи и шага
резьбы
2. Рукоятка переключения
рода работ

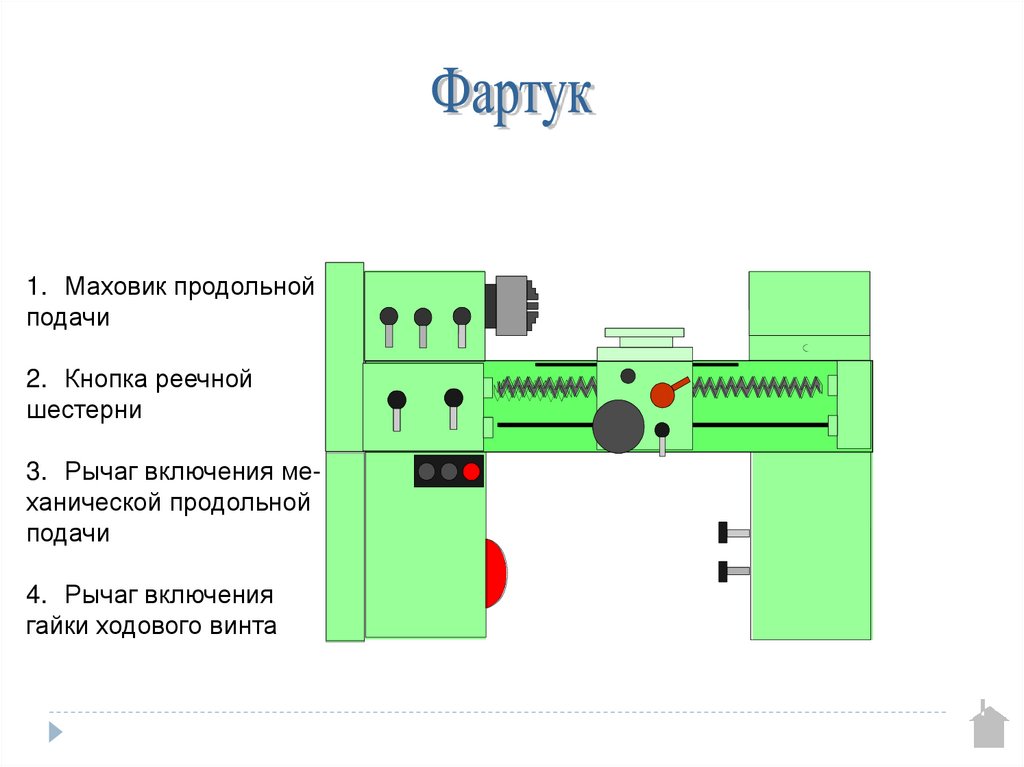

7.

1. Маховик продольной
подачи
2. Кнопка реечной
шестерни
3. Рычаг включения механической продольной
подачи
4. Рычаг включения
гайки ходового винта

8.

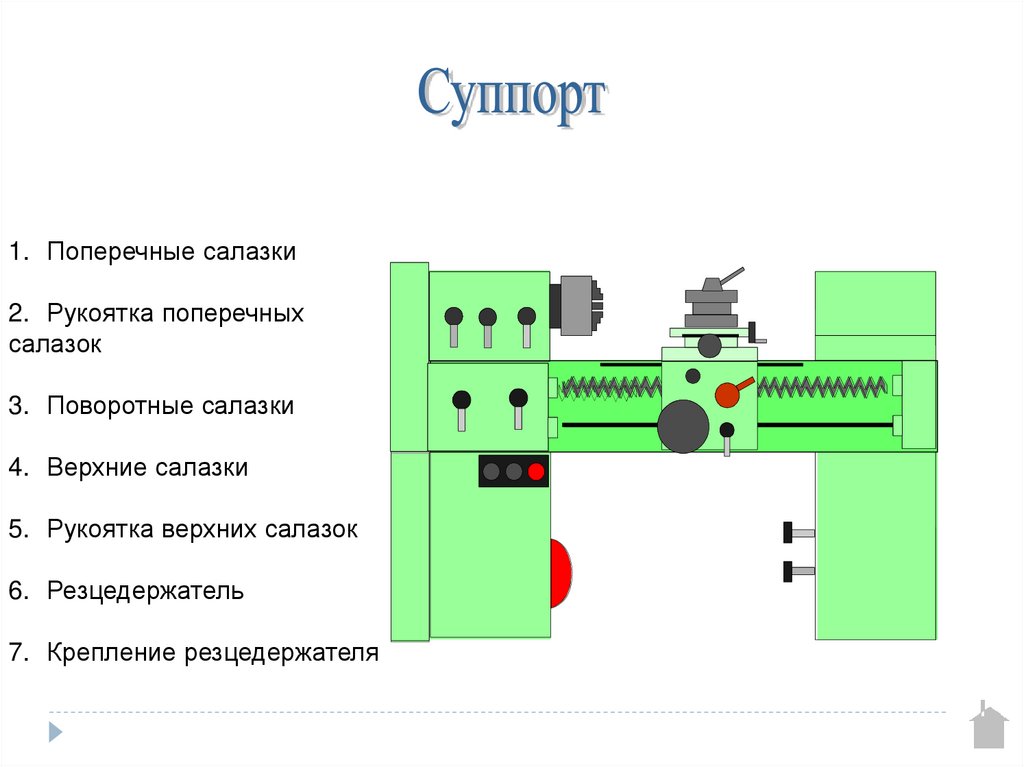

1. Поперечные салазки
2. Рукоятка поперечных
салазок
3. Поворотные салазки
4. Верхние салазки
5. Рукоятка верхних салазок
6. Резцедержатель
7. Крепление резцедержателя

9.

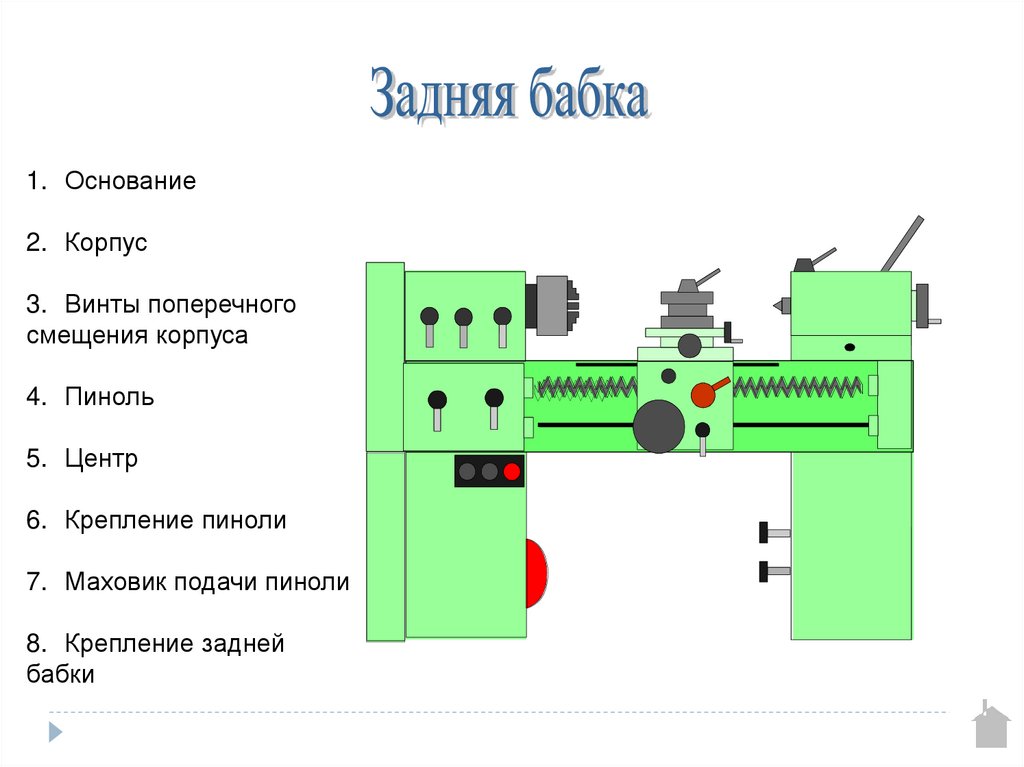

1. Основание
2. Корпус
3. Винты поперечного
смещения корпуса
4. Пиноль
5. Центр
6. Крепление пиноли
7. Маховик подачи пиноли
8. Крепление задней
бабки

10.

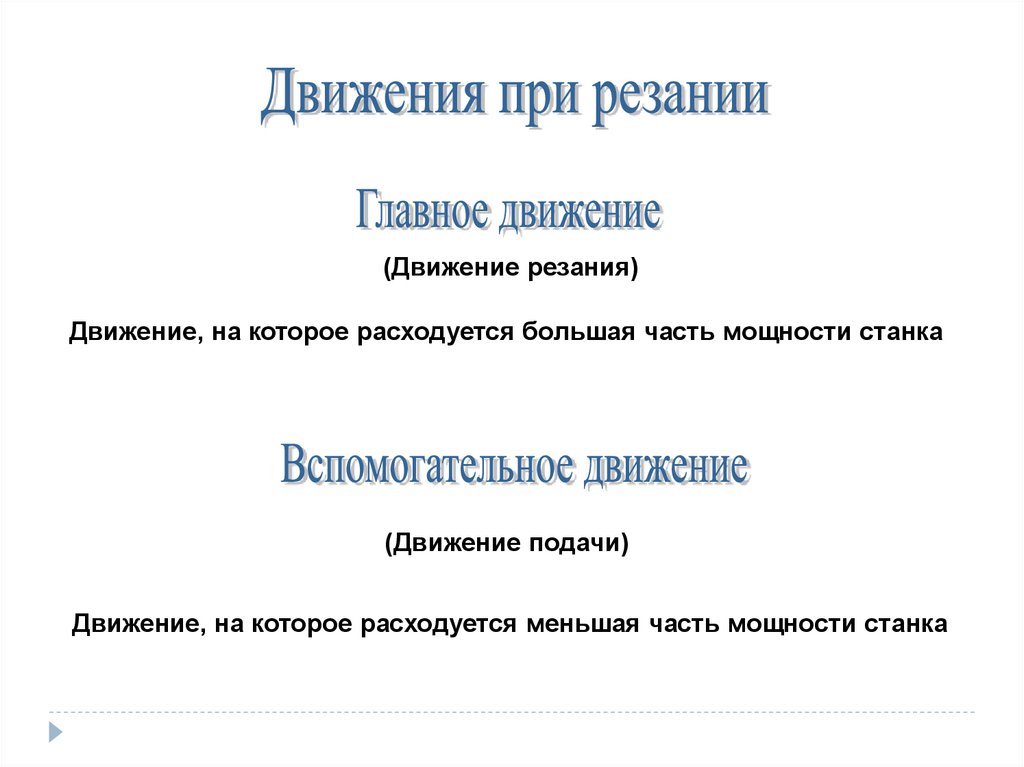

(Движение резания)
Движение, на которое расходуется большая часть мощности станка
(Движение подачи)
Движение, на которое расходуется меньшая часть мощности станка

11.

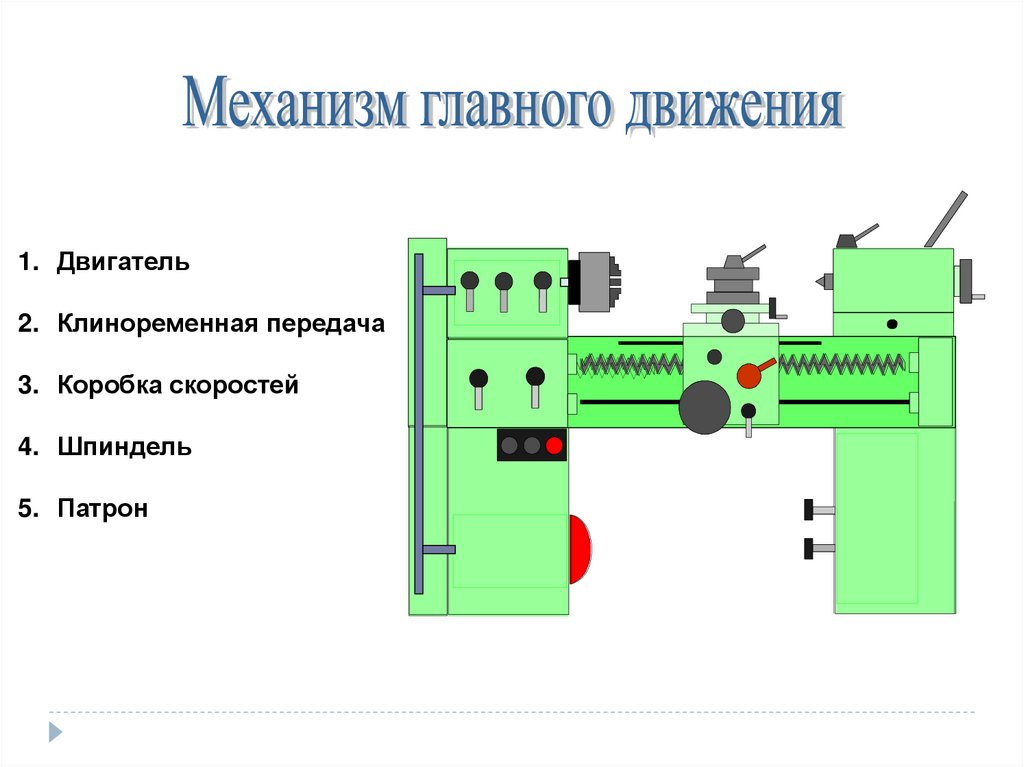

1. Двигатель
2. Клиноременная передача
3. Коробка скоростей
4. Шпиндель
5. Патрон

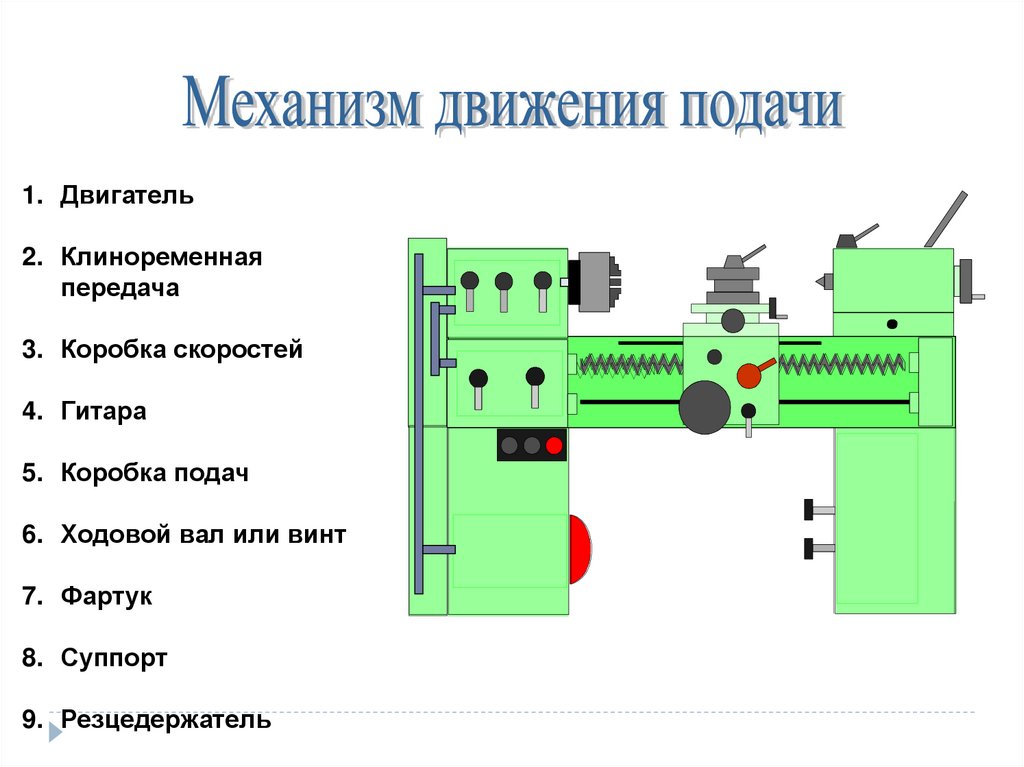

12.

1. Двигатель
2. Клиноременная
передача
3. Коробка скоростей
4. Гитара
5. Коробка подач
6. Ходовой вал или винт
7. Фартук
8. Суппорт
9. Резцедержатель

13.

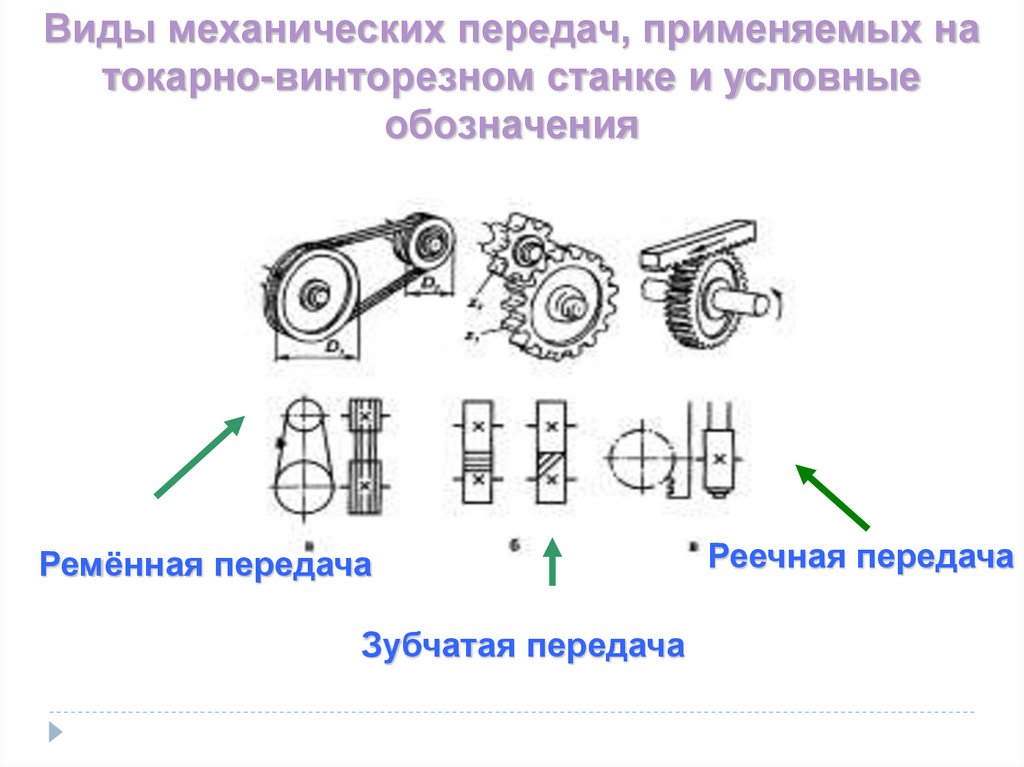

Виды механических передач, применяемых на
токарно-винторезном станке и условные
обозначения
Ремённая передача
Зубчатая передача
Реечная передача

14.

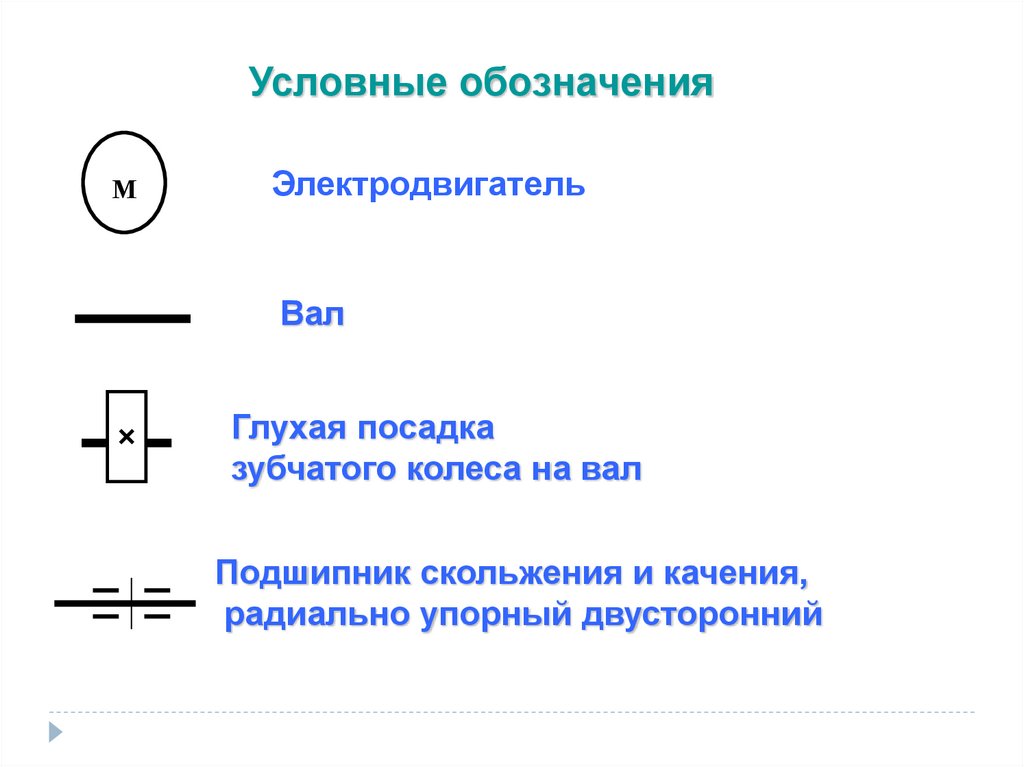

Условные обозначения
М
Электродвигатель
Вал
Глухая посадка
зубчатого колеса на вал
Подшипник скольжения и качения,
радиально упорный двусторонний

15.

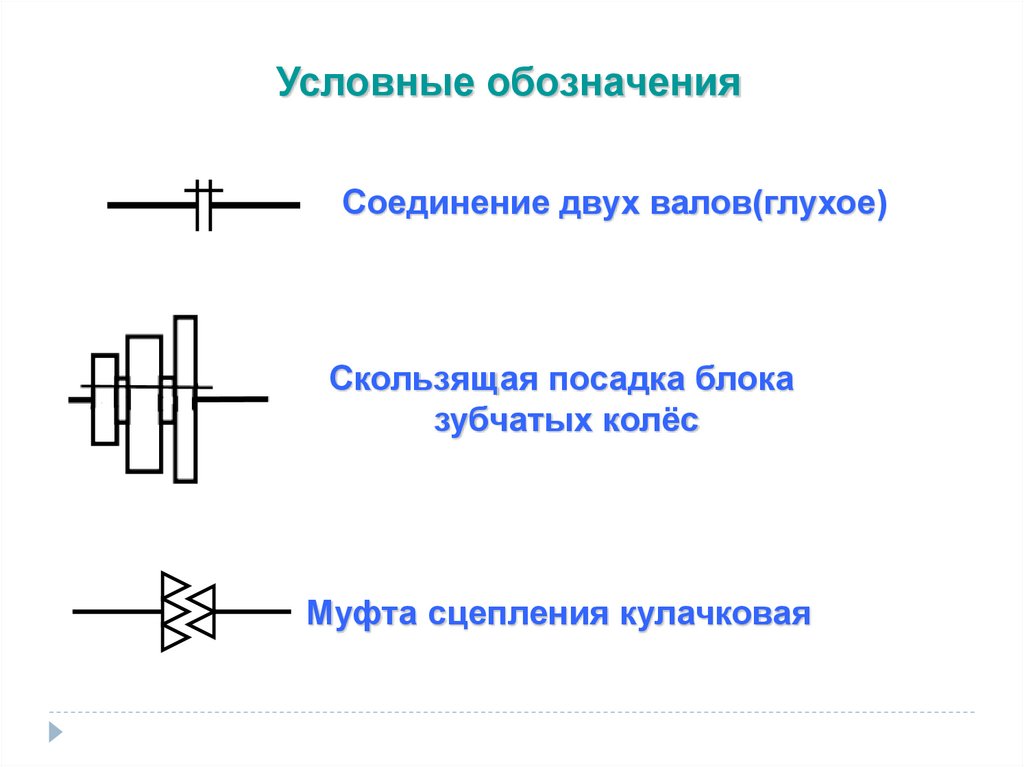

Условные обозначения
Соединение двух валов(глухое)
Скользящая посадка блока
зубчатых колёс
Муфта сцепления кулачковая

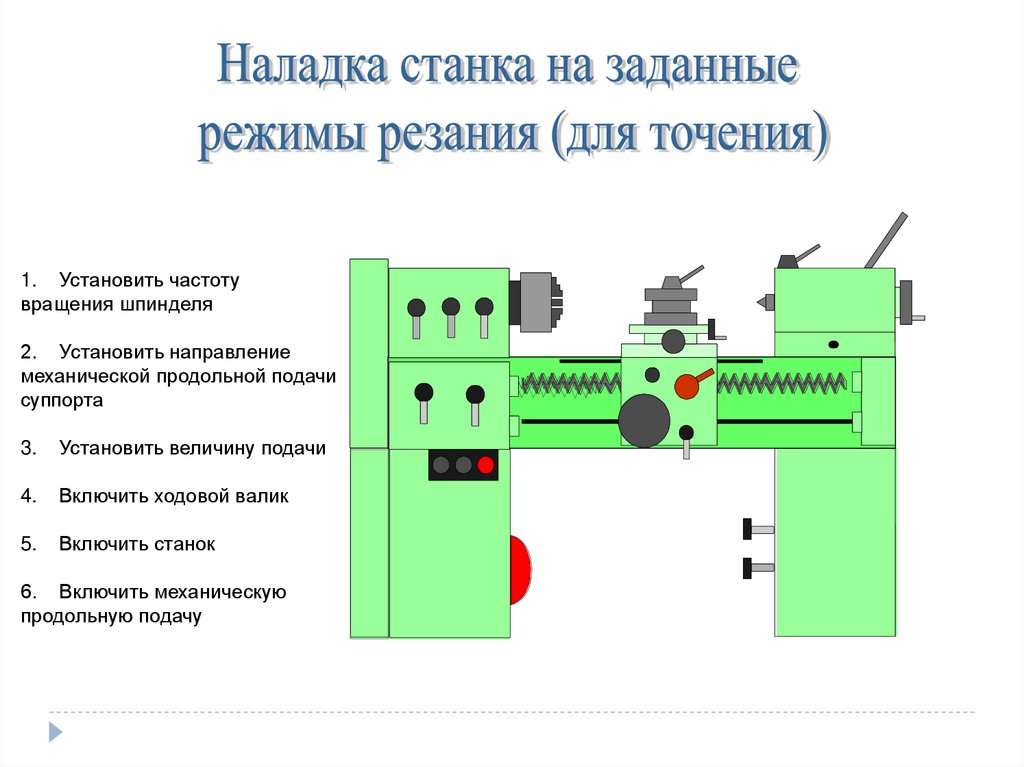

16.

1. Установить частоту
вращения шпинделя
2. Установить направление
механической продольной подачи
суппорта
3.
Установить величину подачи
4.
Включить ходовой валик
5.
Включить станок
6. Включить механическую
продольную подачу

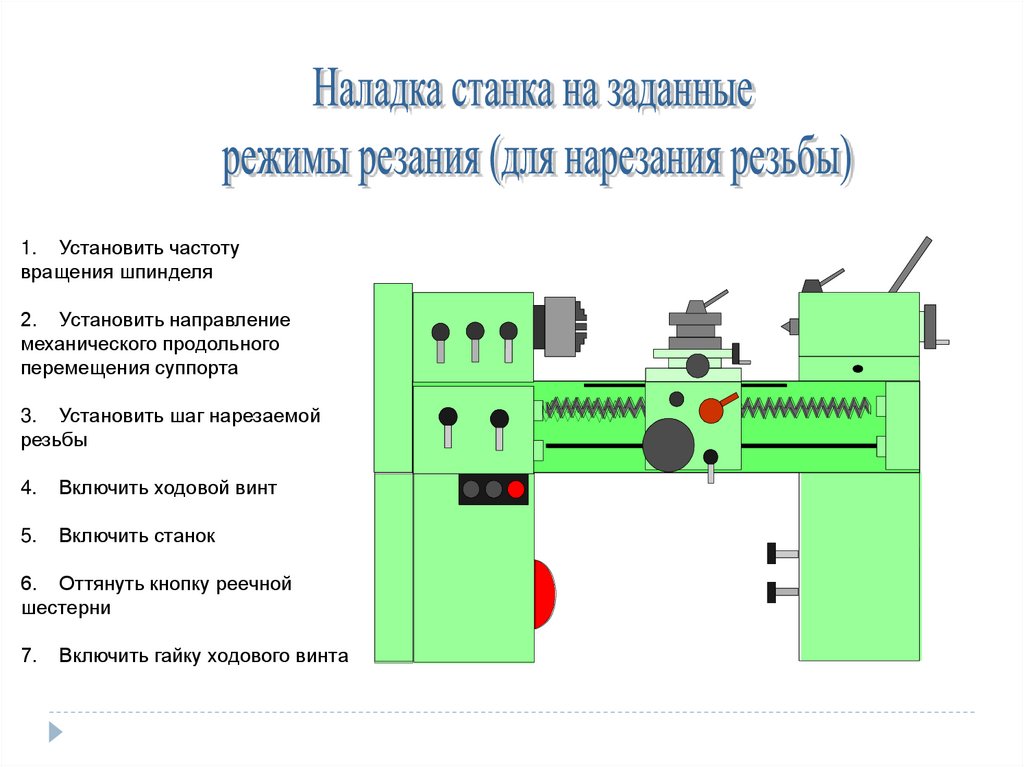

17.

1. Установить частоту
вращения шпинделя
2. Установить направление
механического продольного
перемещения суппорта
3. Установить шаг нарезаемой
резьбы
4.
Включить ходовой винт
5.
Включить станок
6. Оттянуть кнопку реечной
шестерни
7.
Включить гайку ходового винта

18.

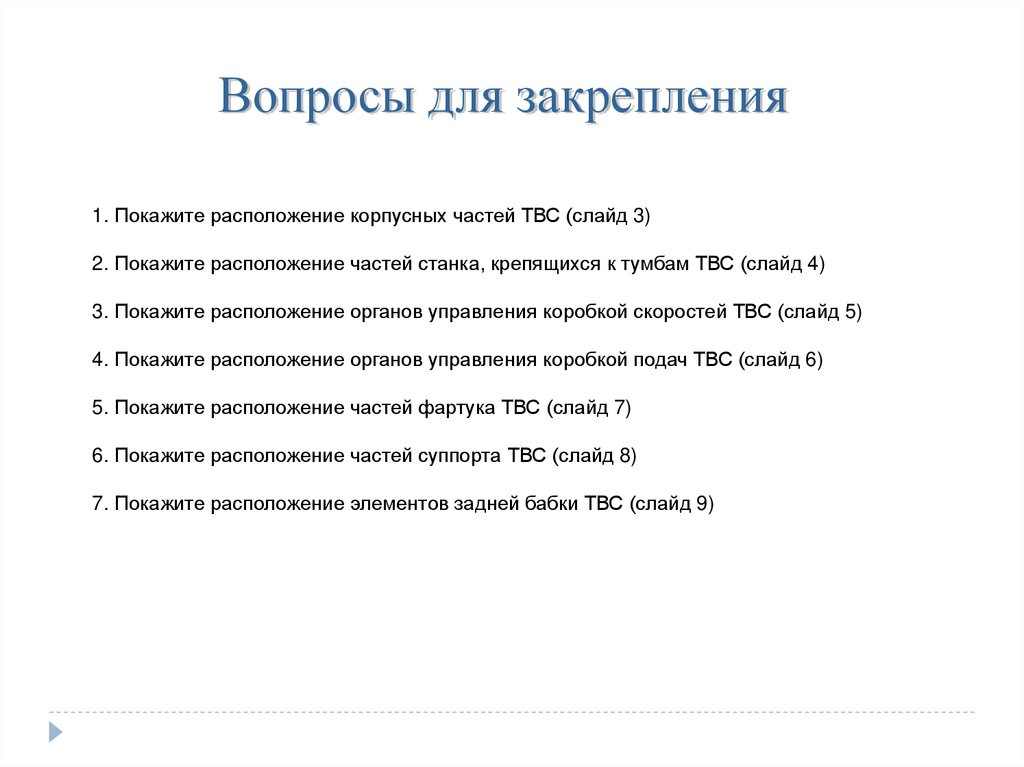

Вопросы для закрепления
1. Покажите расположение корпусных частей ТВС (слайд 3)
2. Покажите расположение частей станка, крепящихся к тумбам ТВС (слайд 4)
3. Покажите расположение органов управления коробкой скоростей ТВС (слайд 5)
4. Покажите расположение органов управления коробкой подач ТВС (слайд 6)
5. Покажите расположение частей фартука ТВС (слайд 7)
6. Покажите расположение частей суппорта ТВС (слайд 8)
7. Покажите расположение элементов задней бабки ТВС (слайд 9)
