1. Масштаб ГОСТ 2.302 - 68

2.

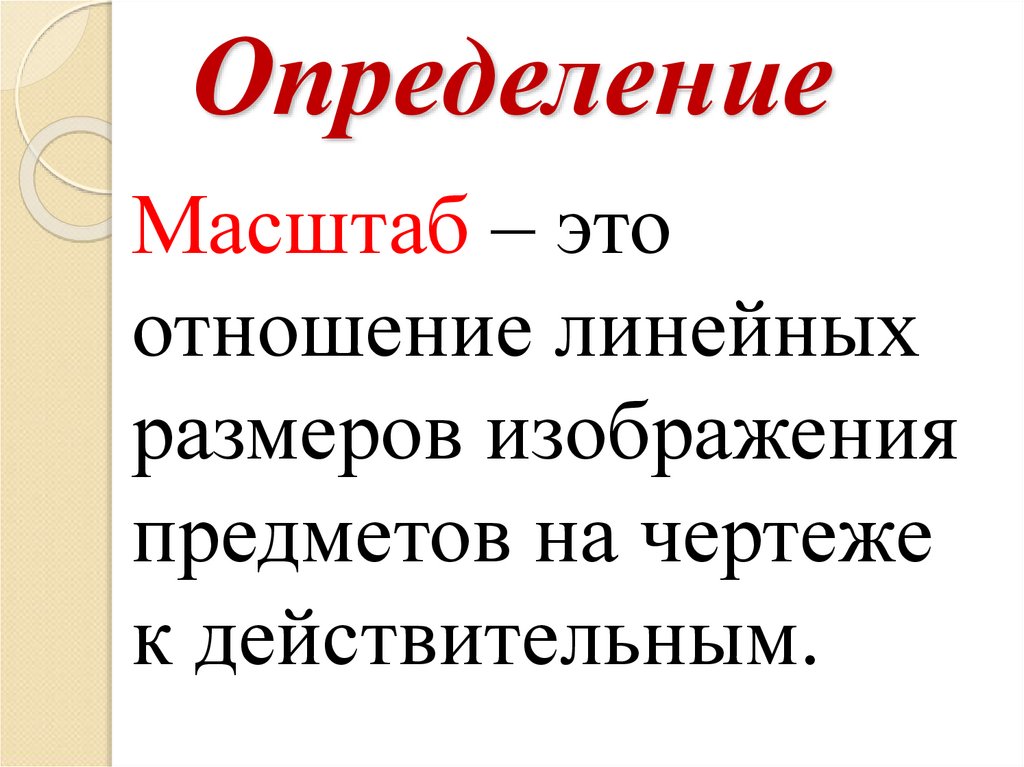

Определение
Масштаб – это
отношение линейных
размеров изображения
предметов на чертеже
к действительным.

3.

Масштабы чертежа
Масштабы увеличения
2:1; 2,5:1; 4:1; 5:1; и т.д.
Натуральная величина
1:1
Масштабы уменьшения
1:2; 1:2,5; 1:4; 1:5; и т.д.

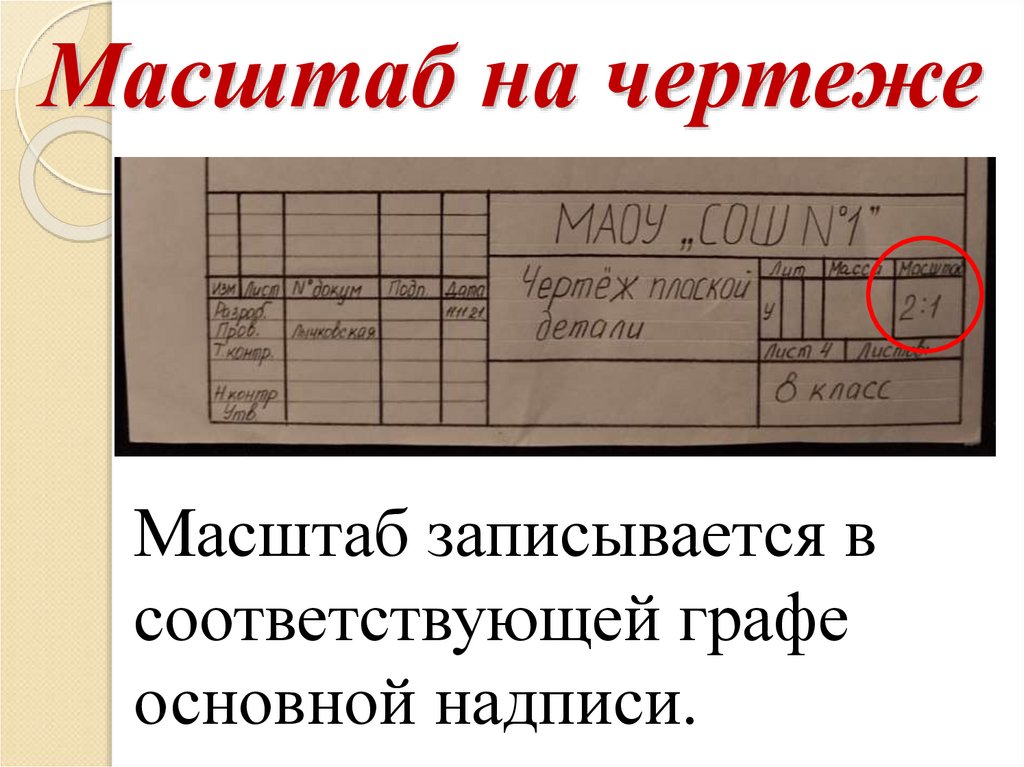

4. Масштаб записывается в соответствующей графе основной надписи.

Масштаб на чертеже
Масштаб записывается в
соответствующей графе
основной надписи.

5. Нанесение размеров ГОСТ 2.307 – 68

6. Размеры делятся на две группы:

Линейные размеры на чертежах
проставляются в миллиметрах без
обозначения единиц измерения (мм) –
длина, ширина, высота, толщина,
диаметр, радиус тд.
Угловые размеры указывают в
градусах, минутах, секундах с
обозначением единиц измерения.

7.

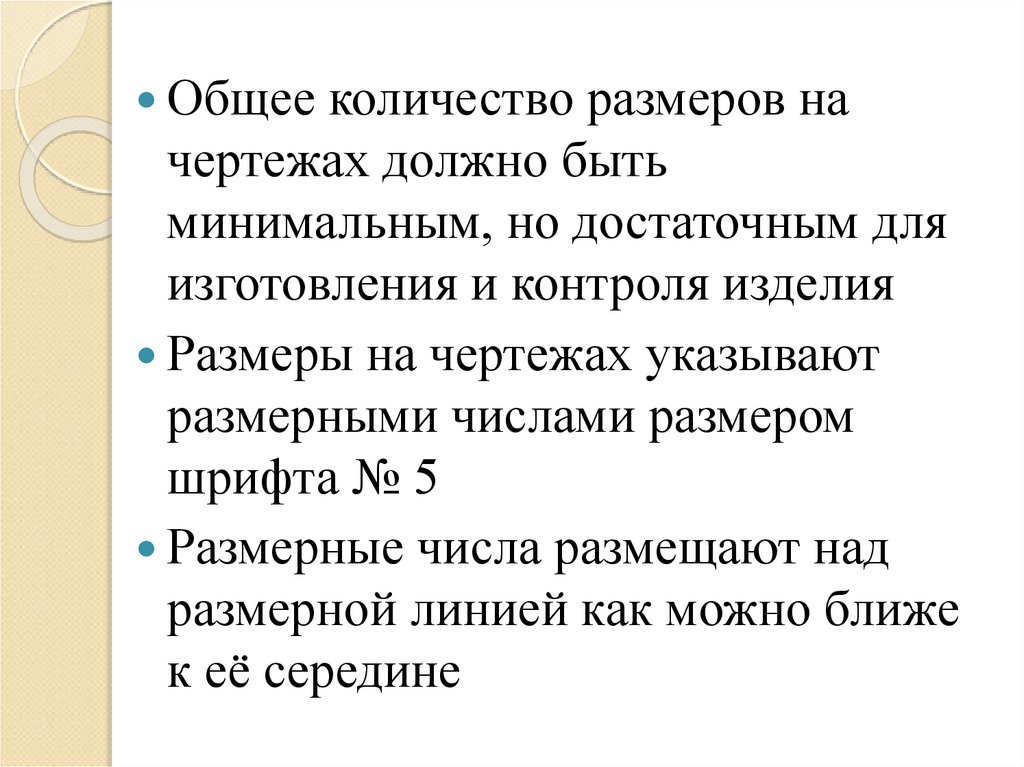

Общее количество размеров на
чертежах должно быть
минимальным, но достаточным для
изготовления и контроля изделия
Размеры на чертежах указывают
размерными числами размером
шрифта № 5
Размерные числа размещают над
размерной линией как можно ближе
к её середине

8.

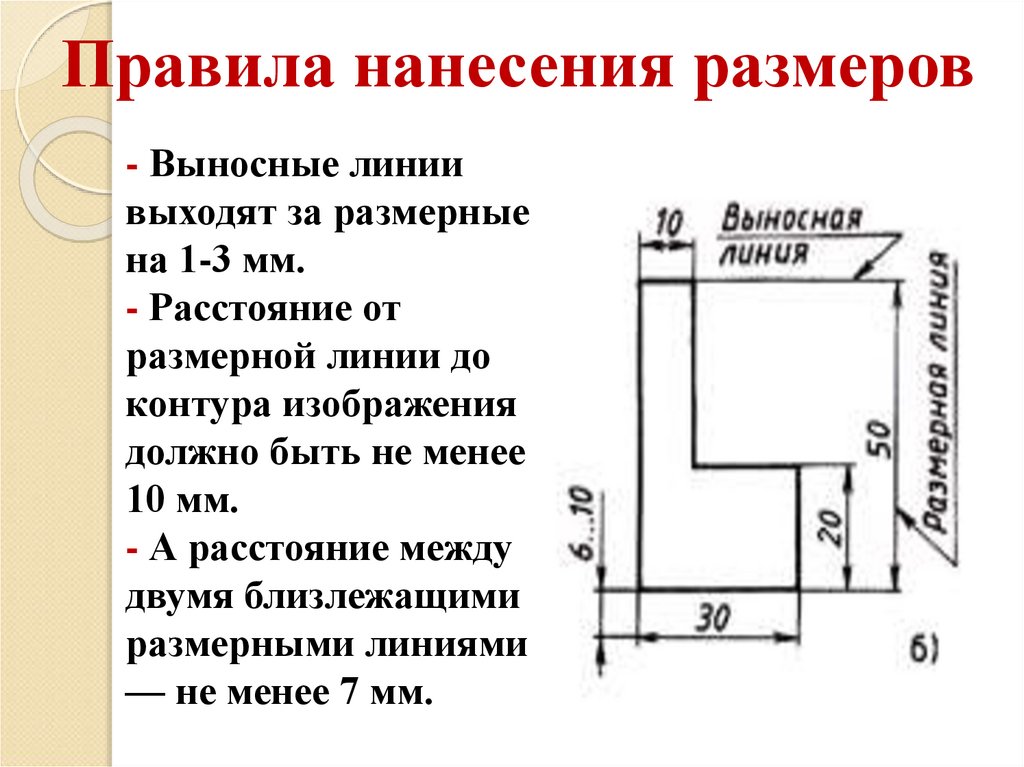

Правила нанесения размеров
- Выносные линии
выходят за размерные
на 1-3 мм.
- Расстояние от
размерной линии до
контура изображения
должно быть не менее
10 мм.
- А расстояние между
двумя близлежащими
размерными линиями
— не менее 7 мм.

9.

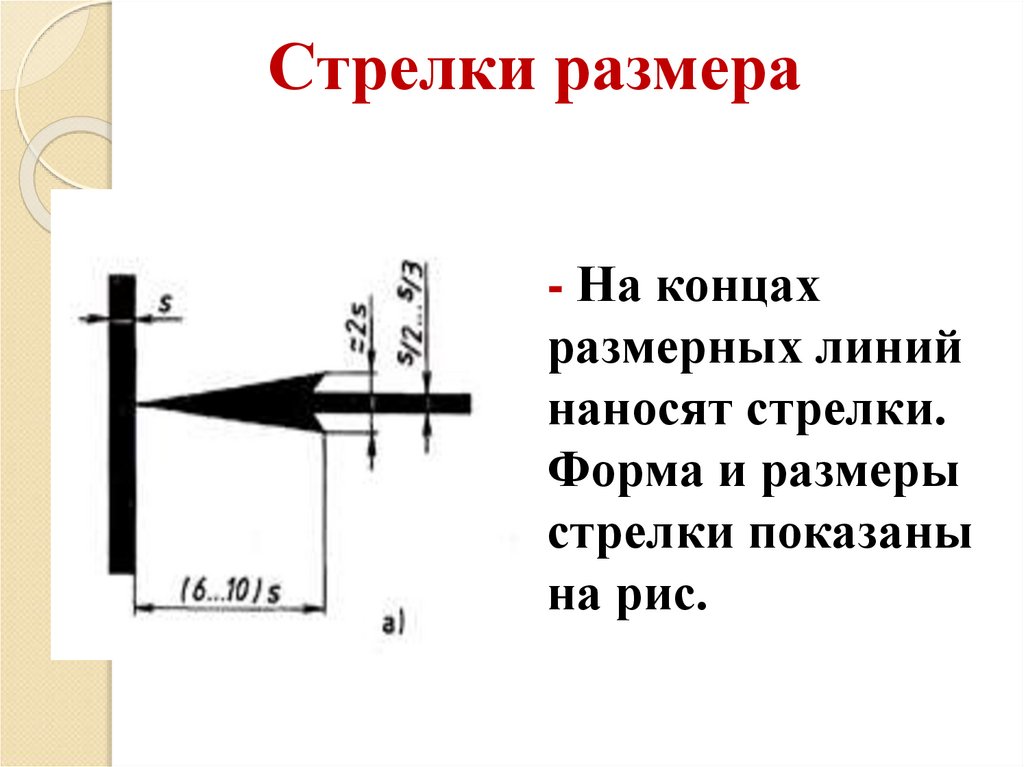

Стрелки размера
- На концах
размерных линий
наносят стрелки.
Форма и размеры
стрелки показаны
на рис.

10.

Размерные линии и
размерные числа пересекать
нельзя
На чертеже всегда
показывают габаритные
размеры (длина, ширина,
высота) и расстояния между
центрами отверстий

11.

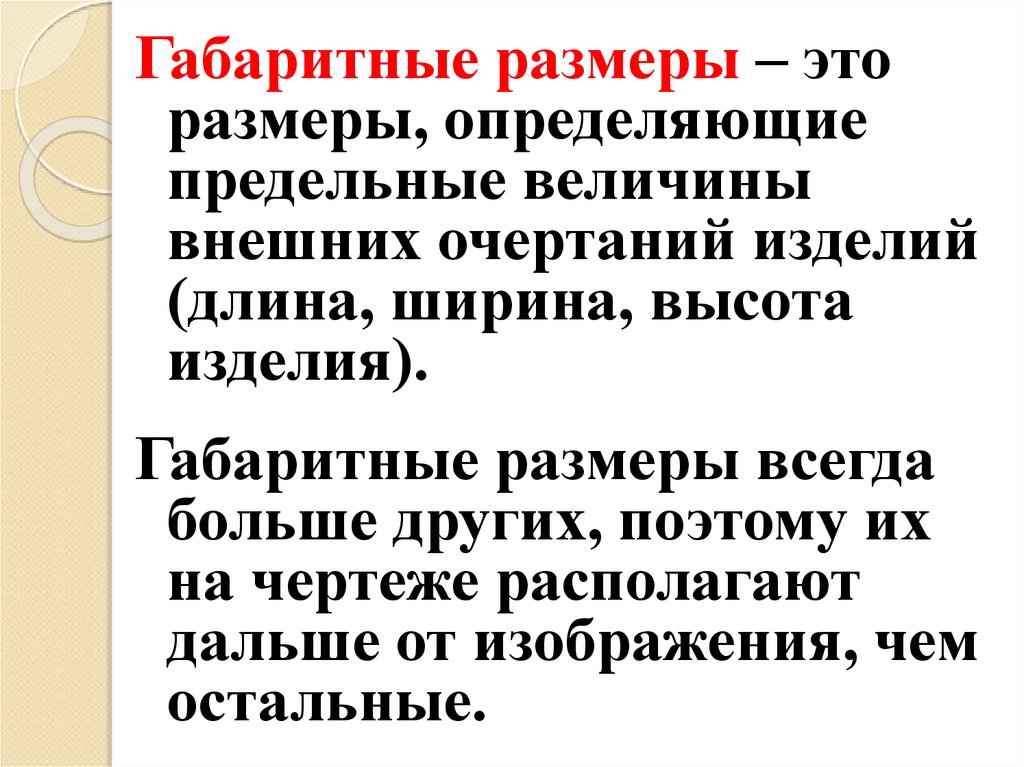

Габаритные размеры – это
размеры, определяющие
предельные величины
внешних очертаний изделий
(длина, ширина, высота
изделия).
Габаритные размеры всегда
больше других, поэтому их
на чертеже располагают
дальше от изображения, чем
остальные.

12.

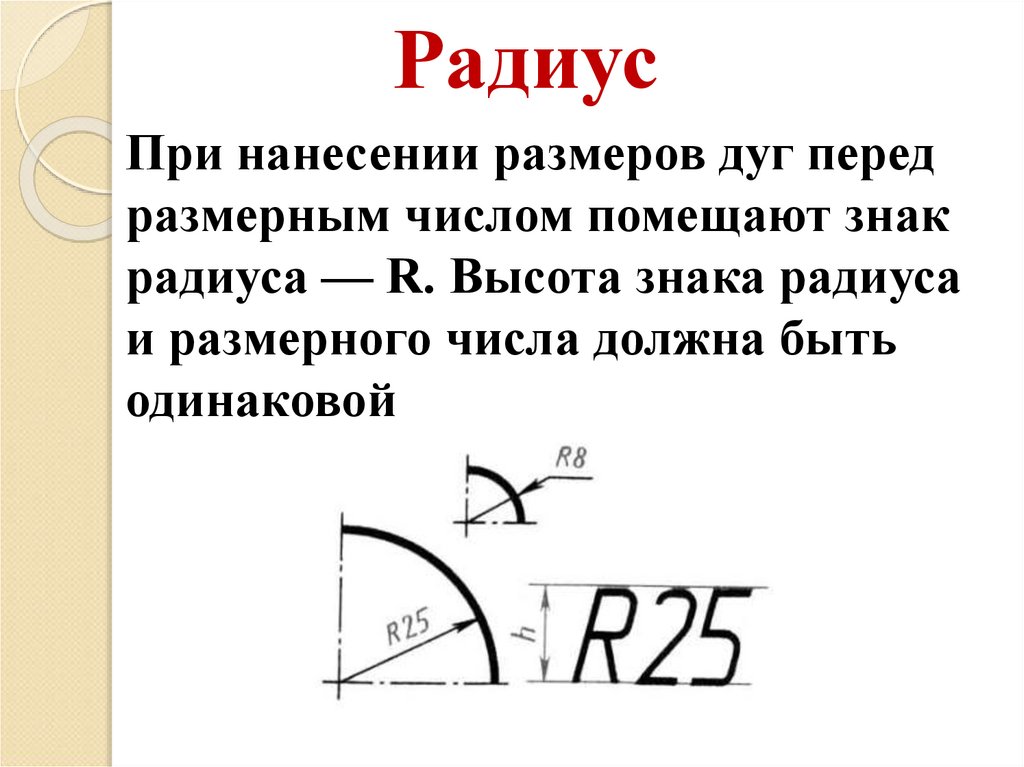

Радиус
При нанесении размеров дуг перед
размерным числом помещают знак
радиуса — R. Высота знака радиуса
и размерного числа должна быть
одинаковой

13.

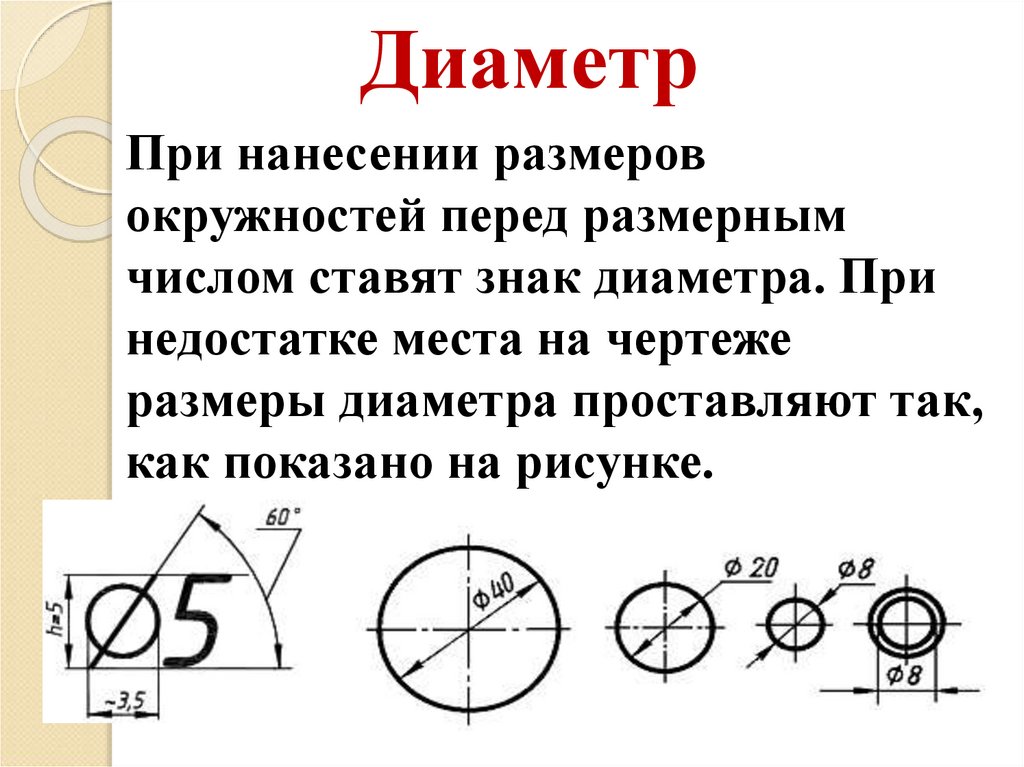

Диаметр
При нанесении размеров
окружностей перед размерным
числом ставят знак диаметра. При
недостатке места на чертеже
размеры диаметра проставляют так,
как показано на рисунке.

14.

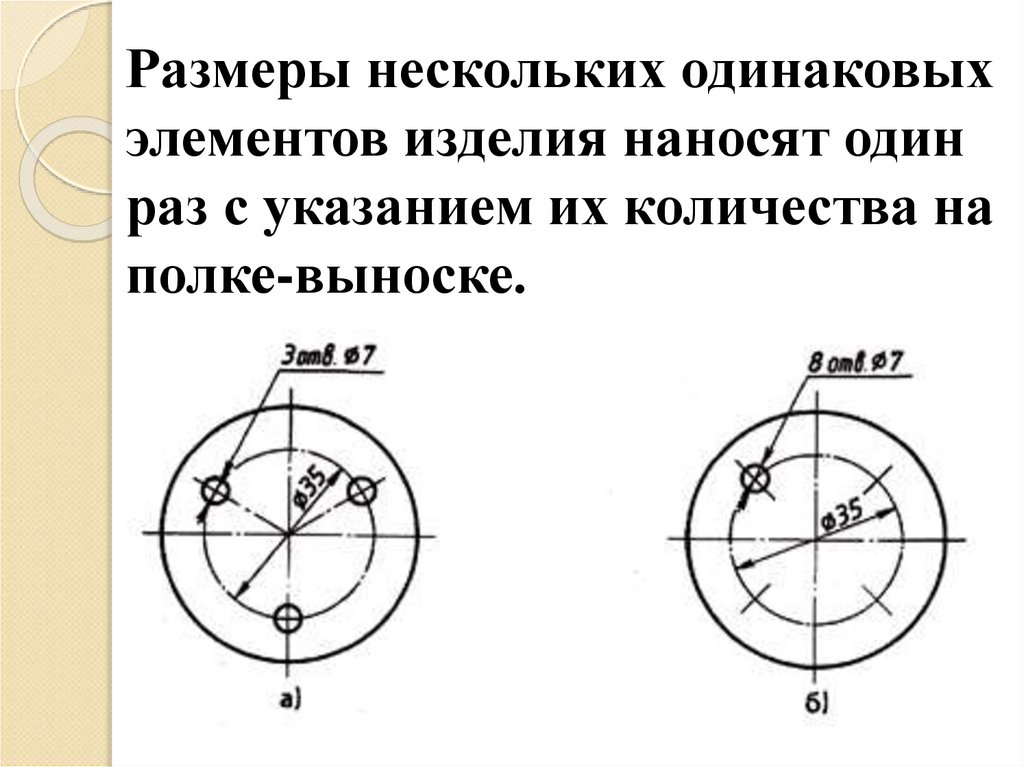

Размеры нескольких одинаковых
элементов изделия наносят один
раз с указанием их количества на
полке-выноске.

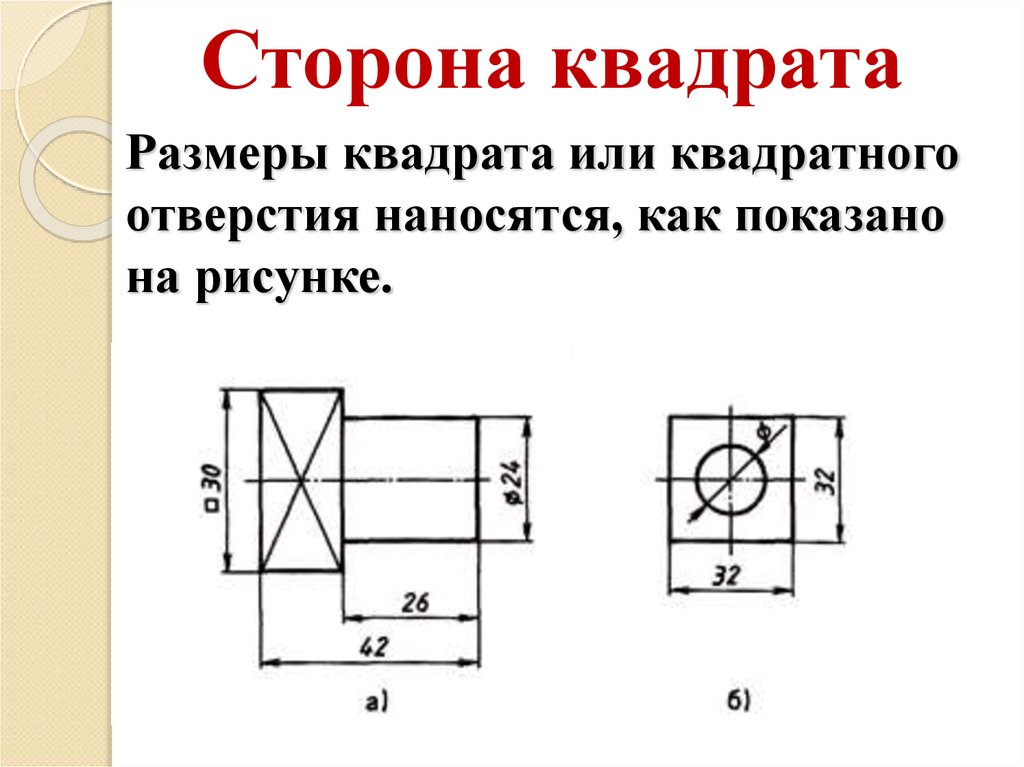

15. Размеры квадрата или квадратного отверстия наносятся, как показано на рисунке.

Сторона квадрата
Размеры квадрата или квадратного
отверстия наносятся, как показано
на рисунке.

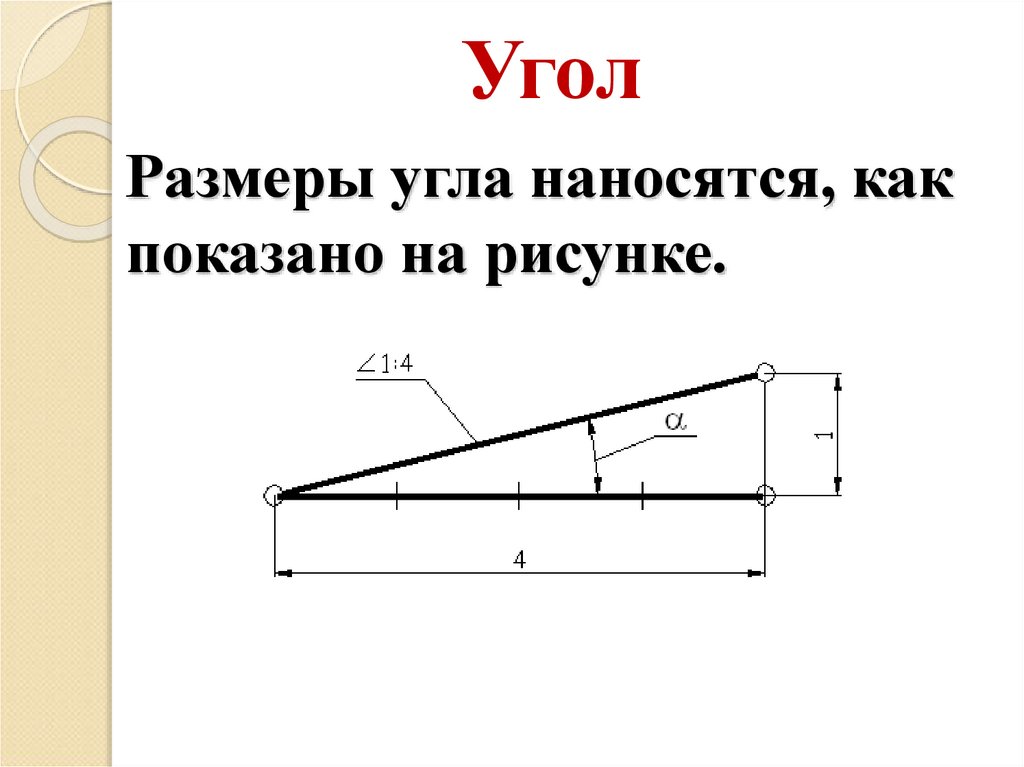

16. Размеры угла наносятся, как показано на рисунке.

Угол
Размеры угла наносятся, как
показано на рисунке.

17.

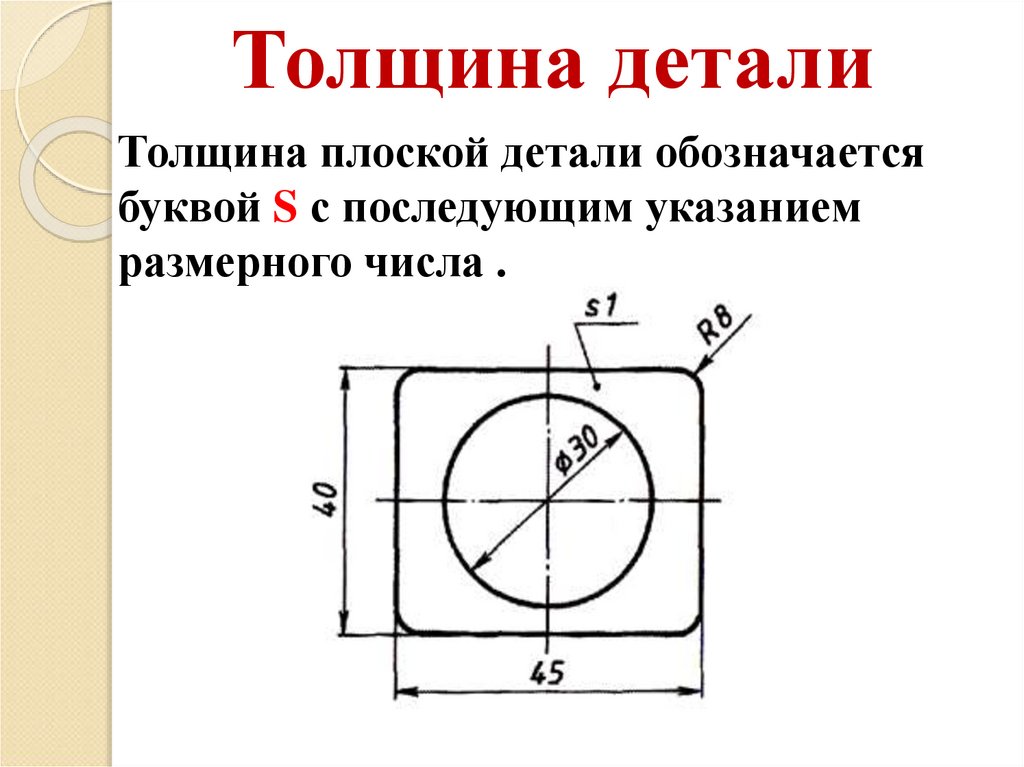

Толщина детали
Толщина плоской детали обозначается
буквой S с последующим указанием
размерного числа .

18.

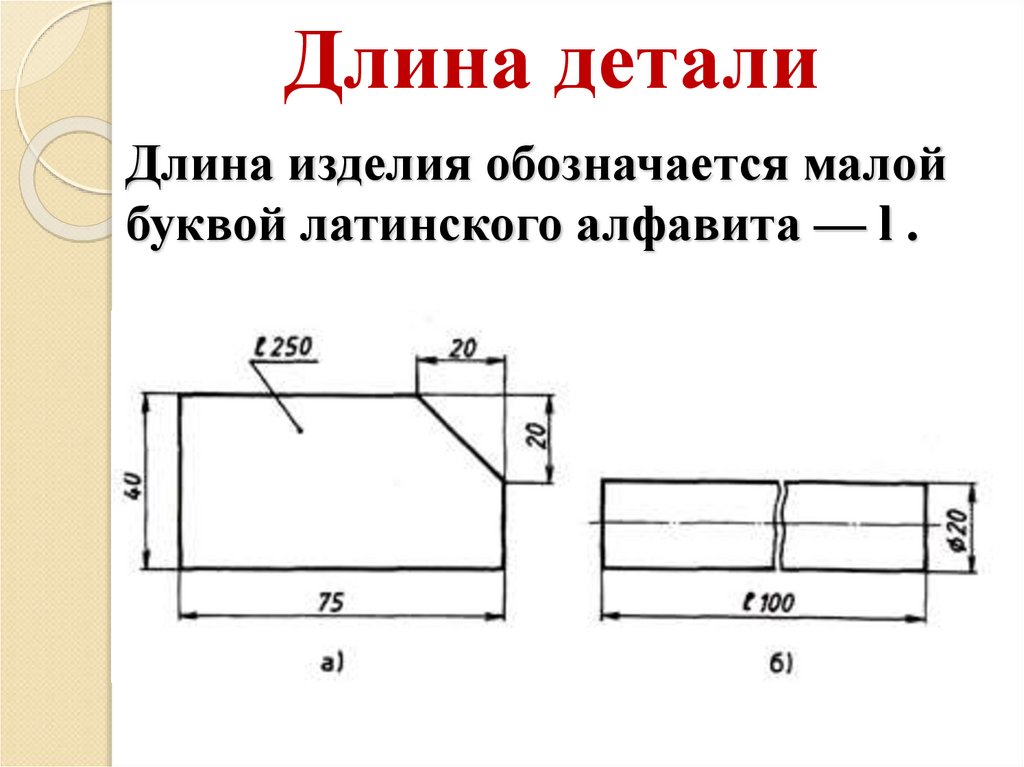

Длина детали
Длина изделия обозначается малой
буквой латинского алфавита — l .

19.

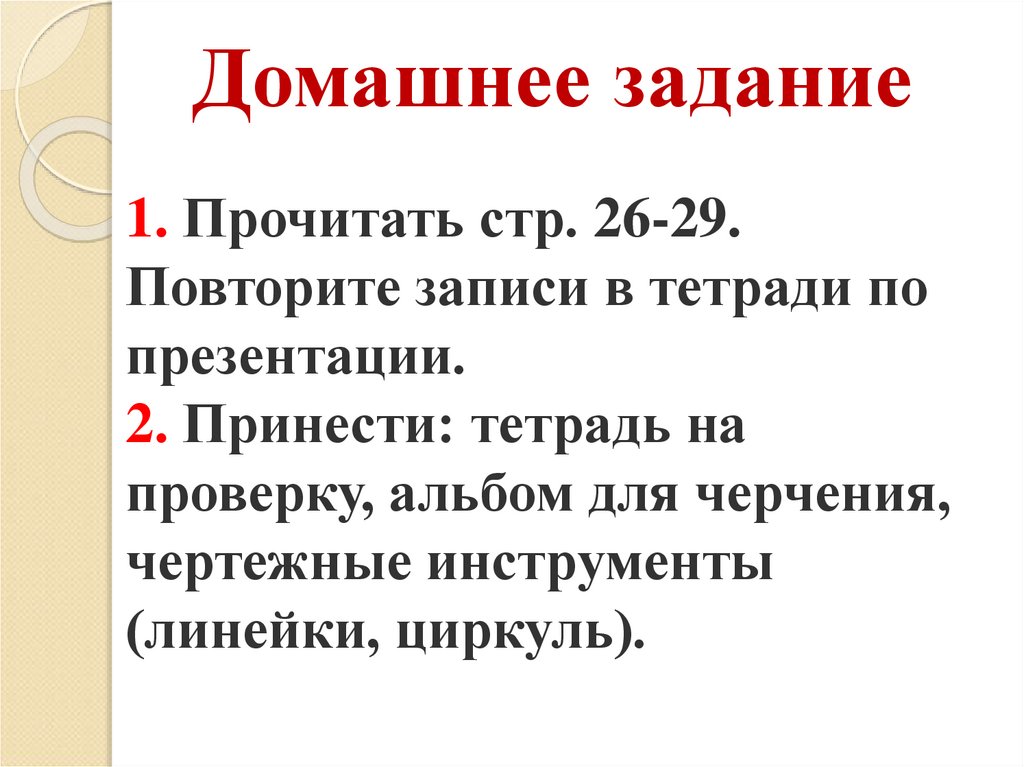

Домашнее задание
1. Прочитать стр. 26-29.
Повторите записи в тетради по
презентации.
2. Принести: тетрадь на
проверку, альбом для черчения,
чертежные инструменты
(линейки, циркуль).
