1. КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

ВЕТРОГЕНЕРАТОР
5кВт

2.

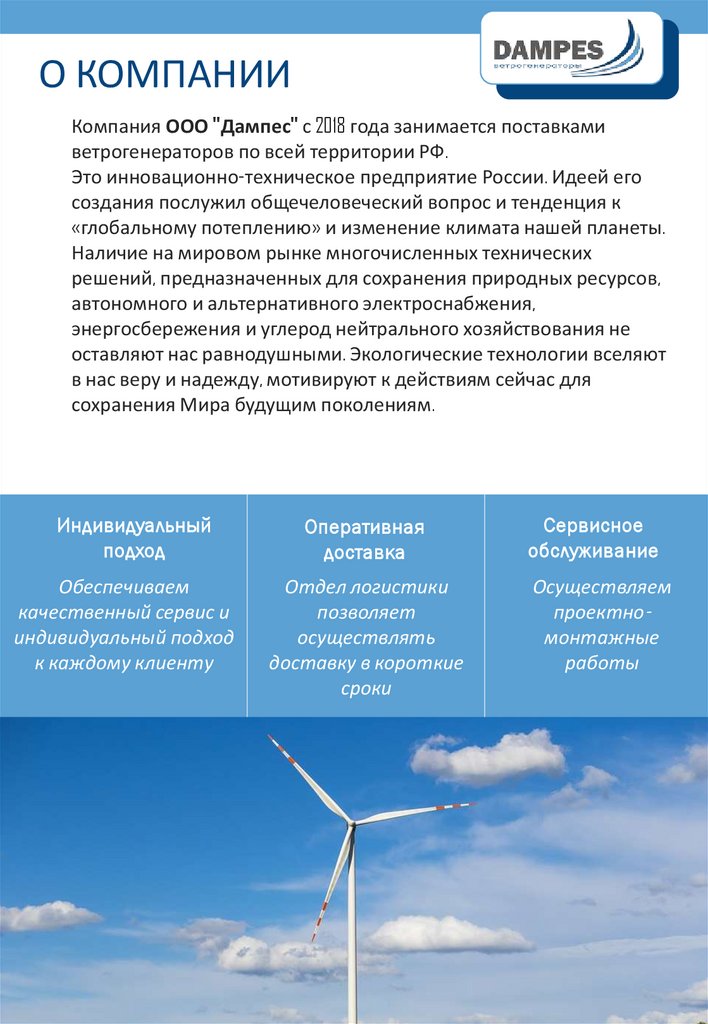

О КОМПАНИИ
Компания ООО "Дампес" с 2018 года занимается поставками
ветрогенераторов по всей территории РФ.
Это инновационно-техническое предприятие России. Идеей его
создания послужил общечеловеческий вопрос и тенденция к
«глобальному потеплению» и изменение климата нашей планеты.
Наличие на мировом рынке многочисленных технических
решений, предназначенных для сохранения природных ресурсов,
автономного и альтернативного электроснабжения,
энергосбережения и углерод нейтрального хозяйствования не
оставляют нас равнодушными. Экологические технологии вселяют
в нас веру и надежду, мотивируют к действиям сейчас для
сохранения Мира будущим поколениям.
Индивидуальный
подход
Оперативная
доставка
Сервисное
обслуживание
Обеспечиваем
качественный сервис и
индивидуальный подход
к каждому клиенту
Отдел логистики
позволяет
осуществлять
доставку в короткие
сроки
Осуществляем
проектномонтажные
работы

3.

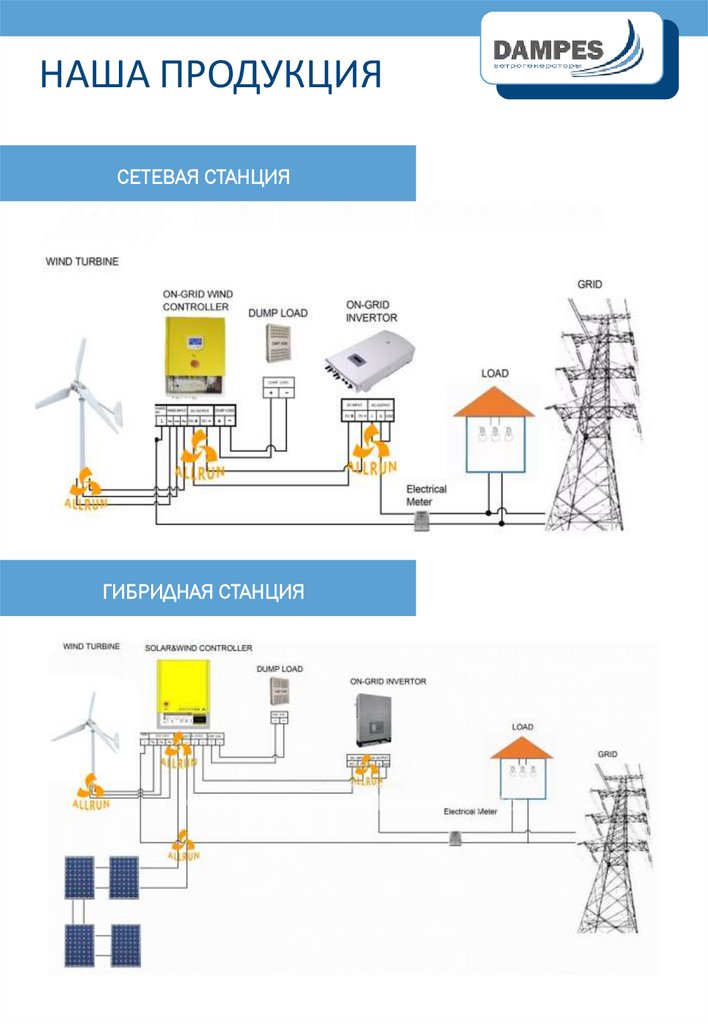

НАША ПРОДУКЦИЯ
СЕТЕВАЯ СТАНЦИЯ
ГИБРИДНАЯ СТАНЦИЯ

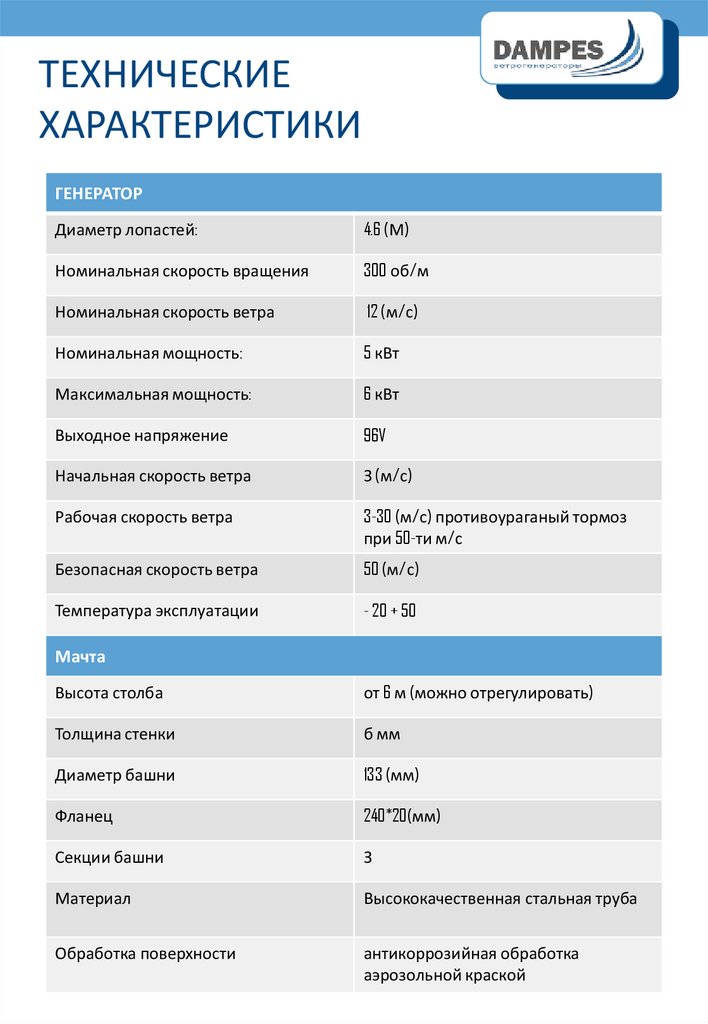

4.

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ГЕНЕРАТОР
Диаметр лопастей:
4.6 (М)
Номинальная скорость вращения
300 об/м
Номинальная скорость ветра
12 (м/с)
Номинальная мощность:
5 кВт
Максимальная мощность:
6 кВт
Выходное напряжение
96V
Начальная скорость ветра
З (м/с)
Рабочая скорость ветра
3-30 (м/с) противоураганый тормоз
при 50-ти м/с
Безопасная скорость ветра
50 (м/с)
Температура эксплуатации
- 20 + 50
Мачта
Высота столба
от 6 м (можно отрегулировать)
Толщина стенки
б мм
Диаметр башни
133 (мм)
Фланец
240*20(мм)
Секции башни
З
Материал
Высококачественная стальная труба
Обработка поверхности
антикоррозийная обработка
аэрозольной краской

5.

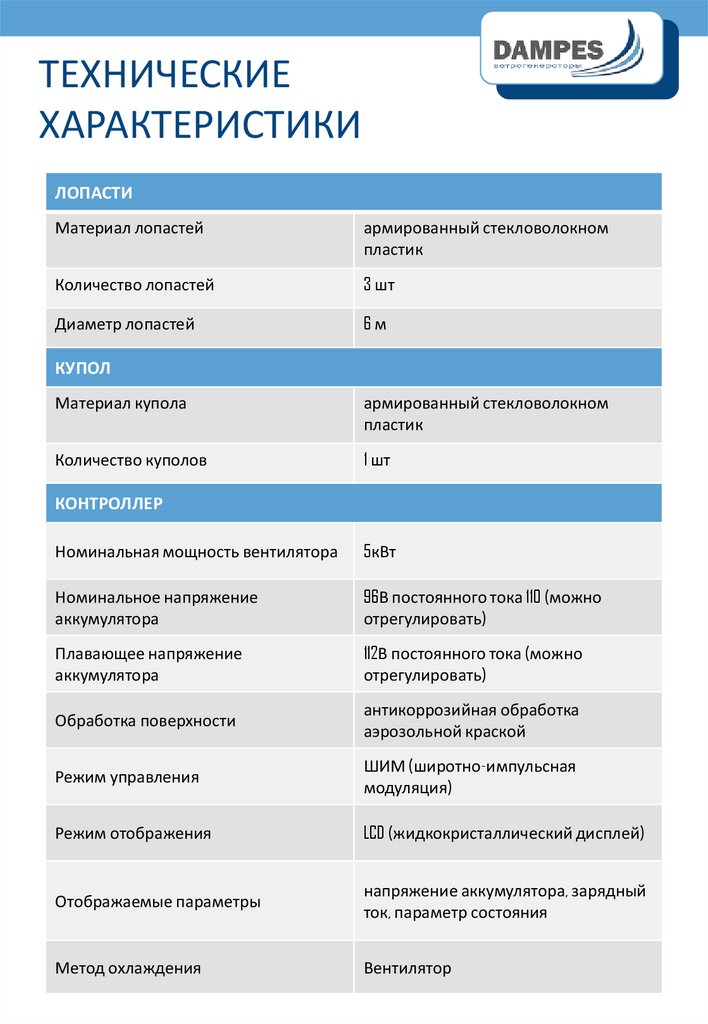

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ЛОПАСТИ
Материал лопастей
армированный стекловолокном
пластик
Количество лопастей
3 шт
Диаметр лопастей
6м
КУПОЛ
Материал купола
армированный стекловолокном
пластик
Количество куполов
1 шт
КОНТРОЛЛЕР
Номинальная мощность вентилятора
5кВт
Номинальное напряжение
аккумулятора
96В постоянного тока 110 (можно
отрегулировать)
Плавающее напряжение
аккумулятора
112В постоянного тока (можно
отрегулировать)
Обработка поверхности
антикоррозийная обработка
аэрозольной краской
Режим управления
ШИМ (широтно-импульсная
модуляция)
Режим отображения
LCD (жидкокристаллический дисплей)
Отображаемые параметры
напряжение аккумулятора, зарядный
ток, параметр состояния
Метод охлаждения
Вентилятор

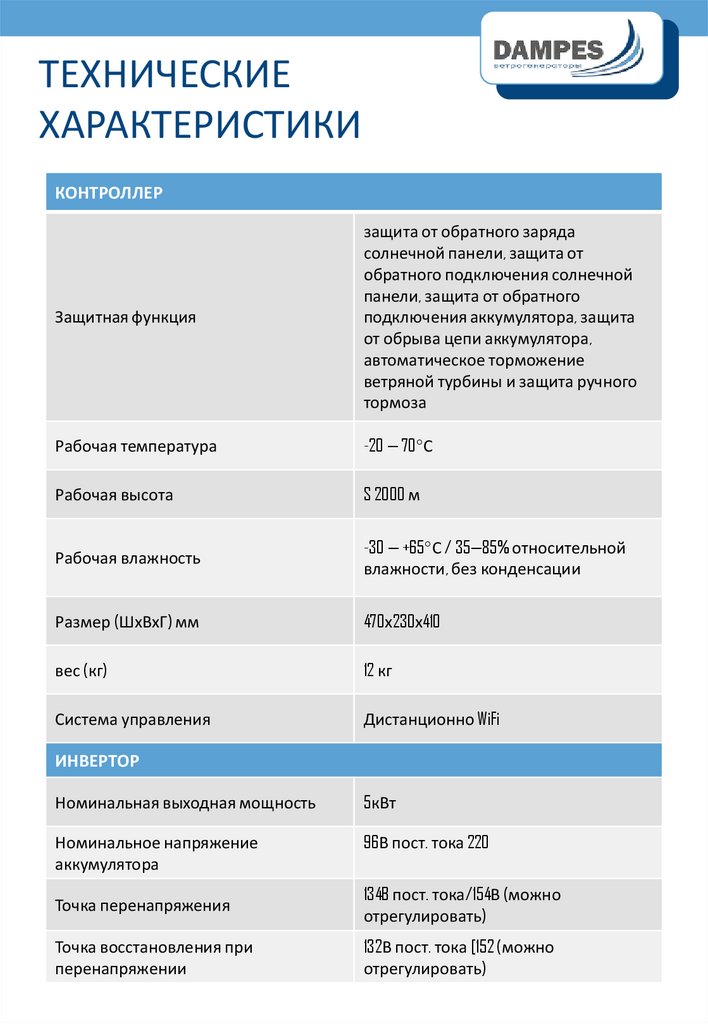

6.

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
КОНТРОЛЛЕР
Защитная функция
защита от обратного заряда
солнечной панели, защита от
обратного подключения солнечной
панели, защита от обратного
подключения аккумулятора, защита
от обрыва цепи аккумулятора,
автоматическое торможение
ветряной турбины и защита ручного
тормоза
Рабочая температура
-20 — 70 С
Рабочая высота
S 2000 м
Рабочая влажность
-30 — +65 С / 35—85% относительной
влажности, без конденсации
Размер (ШхВхГ) мм
470х230х410
вес (кг)
12 кг
Система управления
Дистанционно WiFi
ИНВЕРТОР
Номинальная выходная мощность
5кВт
Номинальное напряжение
аккумулятора
96В пост. тока 220
Точка перенапряжения
134B пост. тока/154В (можно
отрегулировать)
Точка восстановления при
перенапряжении
132В пост. тока [152 (можно
отрегулировать)

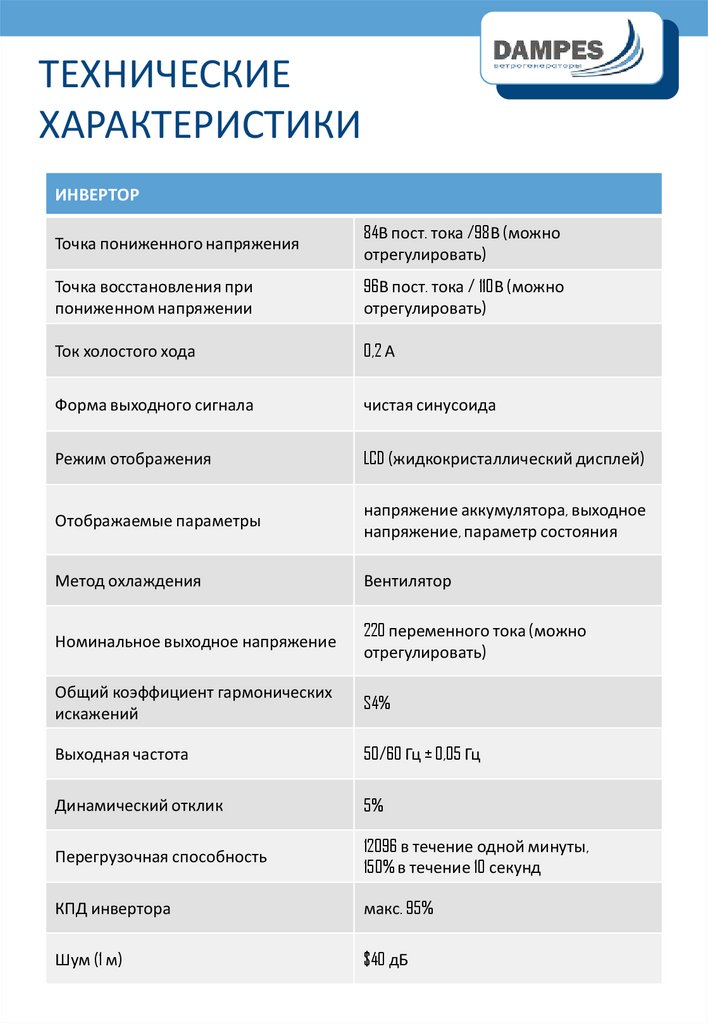

7.

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ИНВЕРТОР
Точка пониженного напряжения
84В пост. тока /98В (можно
отрегулировать)
Точка восстановления при
пониженном напряжении
96В пост. тока / 110В (можно
отрегулировать)
Ток холостого хода
0,2 А
Форма выходного сигнала
чистая синусоида
Режим отображения
LCD (жидкокристаллический дисплей)
Отображаемые параметры
напряжение аккумулятора, выходное
напряжение, параметр состояния
Метод охлаждения
Вентилятор
Номинальное выходное напряжение
220 переменного тока (можно
отрегулировать)
Общий коэффициент гармонических
искажений
S4%
Выходная частота
50/60 Гц ± 0,05 Гц
Динамический отклик
5%
Перегрузочная способность
12096 в течение одной минуты,
150% в течение 10 секунд
КПД инвертора
макс. 95%
Шум (1 м)
$40 дБ

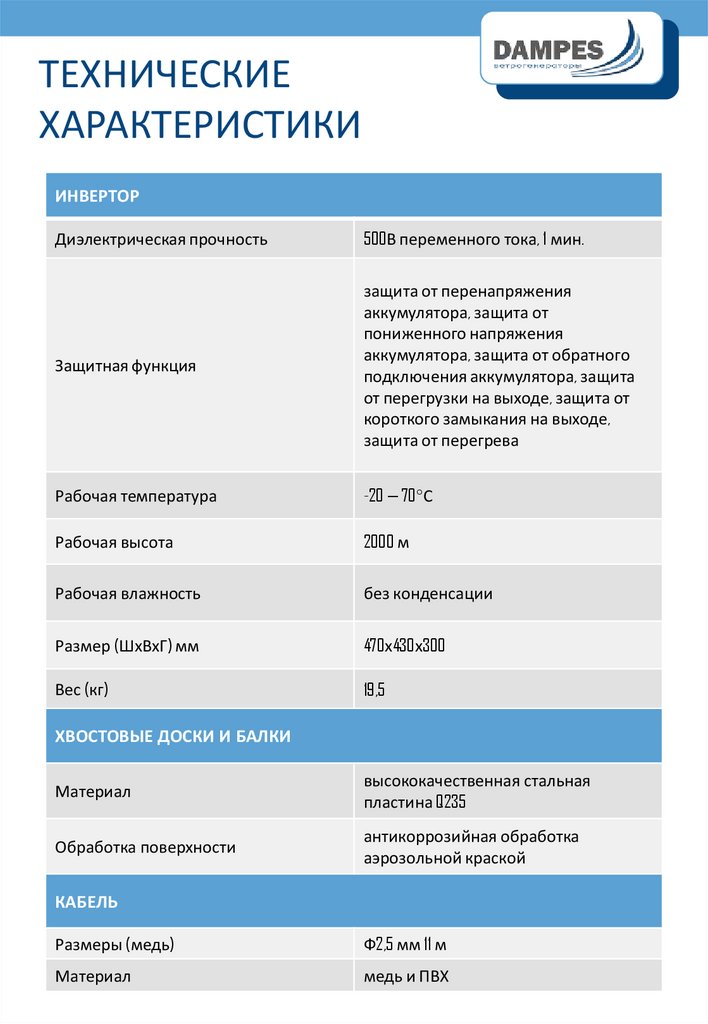

8.

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ИНВЕРТОР
Диэлектрическая прочность
500В переменного тока, 1 мин.
Защитная функция
защита от перенапряжения
аккумулятора, защита от
пониженного напряжения
аккумулятора, защита от обратного
подключения аккумулятора, защита
от перегрузки на выходе, защита от
короткого замыкания на выходе,
защита от перегрева
Рабочая температура
-20 — 70 С
Рабочая высота
2000 м
Рабочая влажность
без конденсации
Размер (ШхВхГ) мм
470х430х300
Вес (кг)
19,5
ХВОСТОВЫЕ ДОСКИ И БАЛКИ
Материал
высококачественная стальная
пластина Q235
Обработка поверхности
антикоррозийная обработка
аэрозольной краской
КАБЕЛЬ
Размеры (медь)
Ф2,5 мм 11 м
Материал
медь и ПВХ

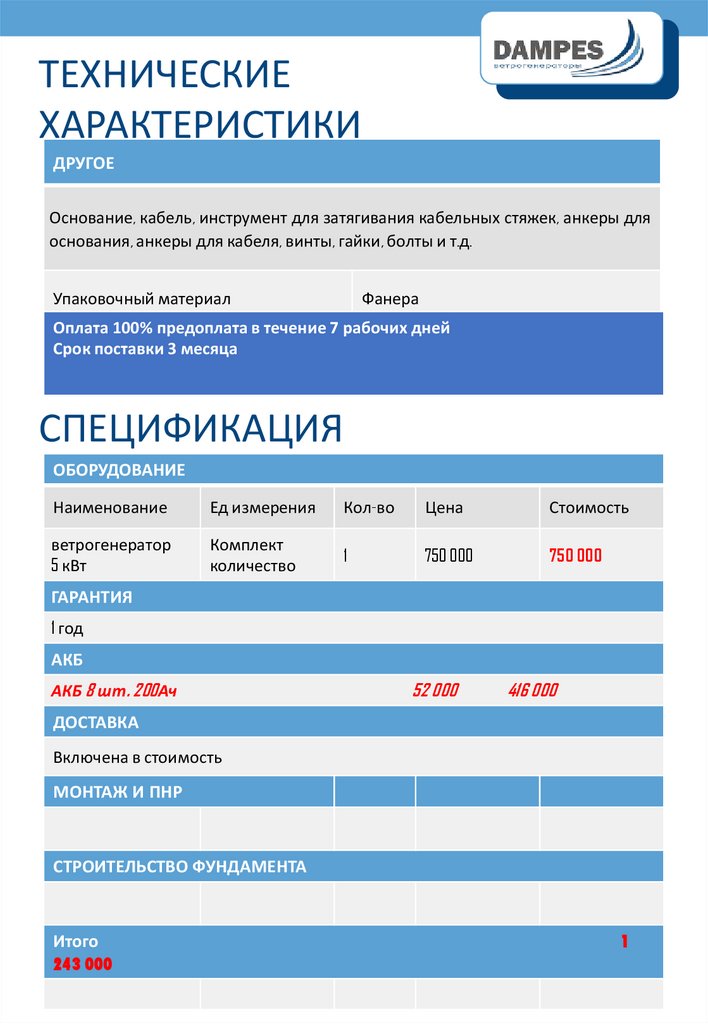

9.

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ДРУГОЕ
Основание, кабель, инструмент для затягивания кабельных стяжек, анкеры для
основания, анкеры для кабеля, винты, гайки, болты и т.д.
Упаковочный материал
Фанера
Оплата 100% предоплата в течение 7 рабочих дней
Срок поставки 3 месяца
СПЕЦИФИКАЦИЯ
ОБОРУДОВАНИЕ
Наименование
Ед измерения
Кол-во
Цена
Стоимость
ветрогенератор
5 кВт
Комплект
количество
1
750 000
750 000
ГАРАНТИЯ
1 год
АКБ
АКБ 8 шт. 200Ач
52 000
416 000
ДОСТАВКА
Включена в стоимость
МОНТАЖ И ПНР
СТРОИТЕЛЬСТВО ФУНДАМЕНТА
Итого
243 000
1

10.

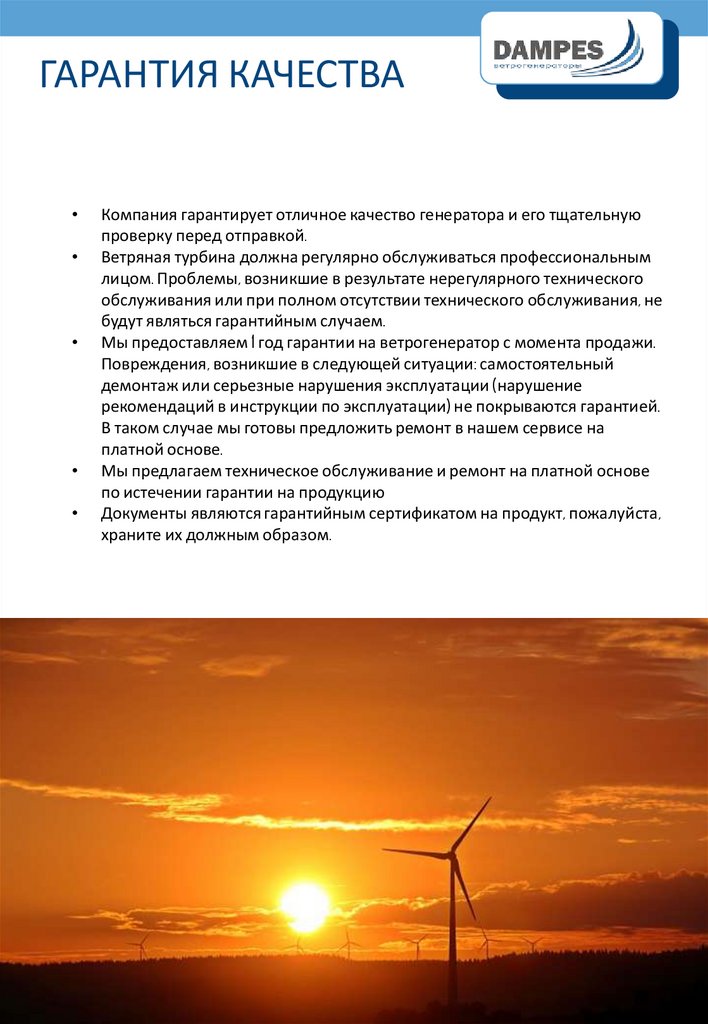

ГАРАНТИЯ КАЧЕСТВА
Компания гарантирует отличное качество генератора и его тщательную
проверку перед отправкой.
Ветряная турбина должна регулярно обслуживаться профессиональным
лицом. Проблемы, возникшие в результате нерегулярного технического
обслуживания или при полном отсутствии технического обслуживания, не
будут являться гарантийным случаем.
Мы предоставляем 1 год гарантии на ветрогенератор с момента продажи.
Повреждения, возникшие в следующей ситуации: самостоятельный
демонтаж или серьезные нарушения эксплуатации (нарушение
рекомендаций в инструкции по эксплуатации) не покрываются гарантией.
В таком случае мы готовы предложить ремонт в нашем сервисе на
платной основе.
Мы предлагаем техническое обслуживание и ремонт на платной основе
по истечении гарантии на продукцию
Документы являются гарантийным сертификатом на продукт, пожалуйста,
храните их должным образом.

11.

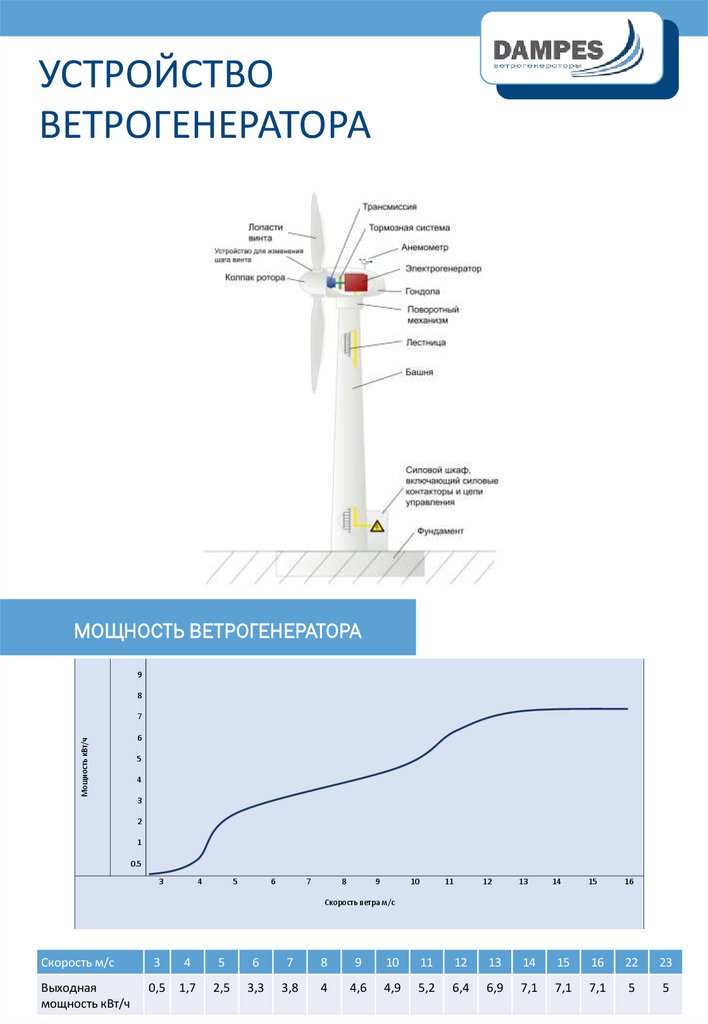

УСТРОЙСТВО
ВЕТРОГЕНЕРАТОРА
МОЩНОСТЬ ВЕТРОГЕНЕРАТОРА
9
8
Мощность кВт/ч
7
6
5
4
3
2
1
0.5
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Скорость ветра м/с
Скорость м/с
3
4
5
6
7
8
9
10
11
12
13
14
15
16
22
23
Выходная
мощность кВт/ч
0,5
1,7
2,5
3,3
3,8
4
4,6
4,9
5,2
6,4
6,9
7,1
7,1
7,1
5
5
