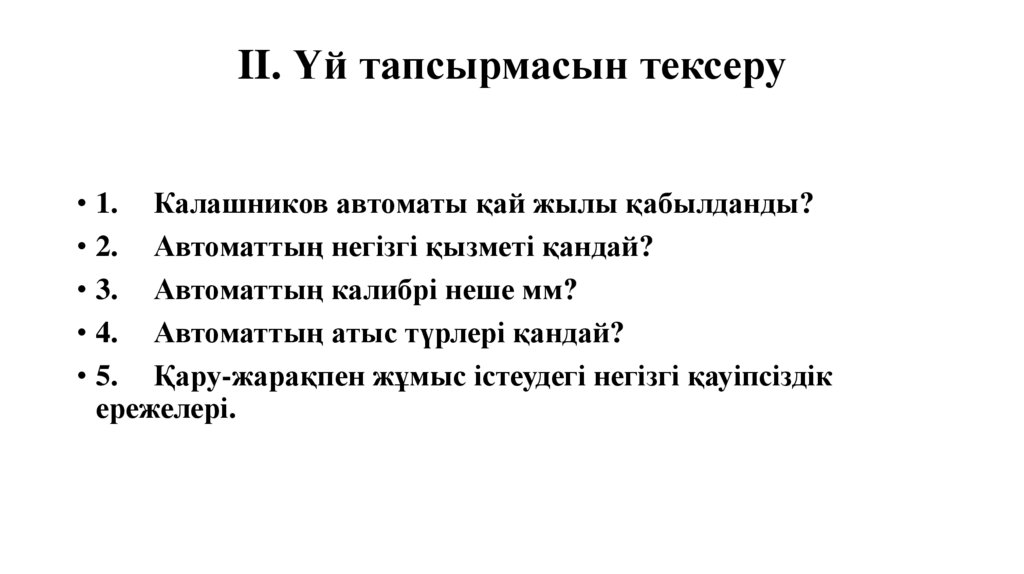

1. II. Үй тапсырмасын тексеру

• 1. Калашников автоматы қай жылы қабылданды?
• 2. Автоматтың негізгі қызметі қандай?
• 3. Автоматтың калибрі неше мм?
• 4. Автоматтың атыс түрлері қандай?
• 5. Қару-жарақпен жұмыс істеудегі негізгі қауіпсіздік
ережелері.

2.

Тақырыбы: Калашников
автоматын жартылай
бөлшектеу және құрастыру

3.

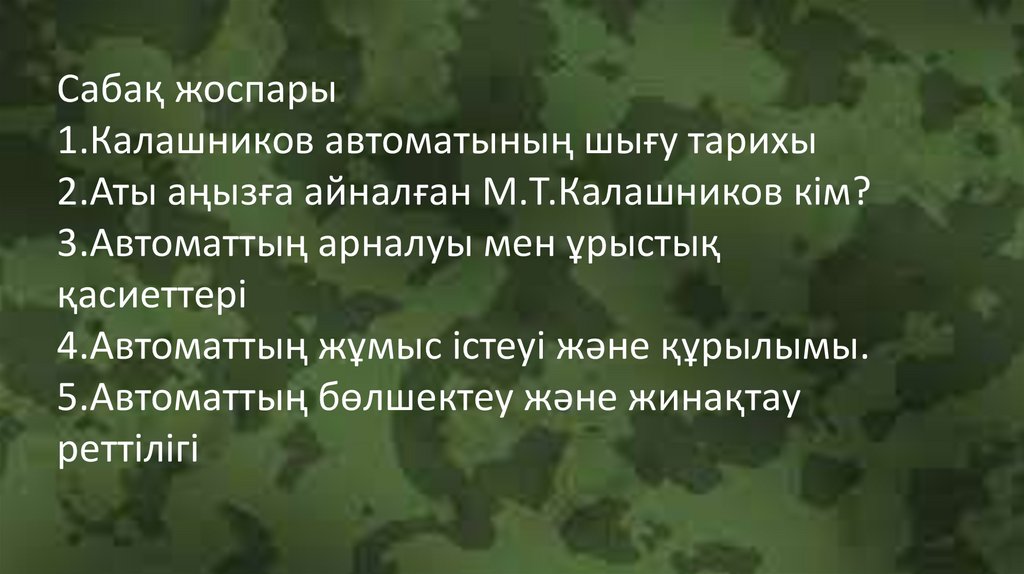

Сабақ жоспары
1.Калашников автоматының шығу тарихы
2.Аты аңызға айналған М.Т.Калашников кім?
3.Автоматтың арналуы мен ұрыстық
қасиеттері
4.Автоматтың жұмыс істеуі және құрылымы.
5.Автоматтың бөлшектеу және жинақтау
реттілігі

4.

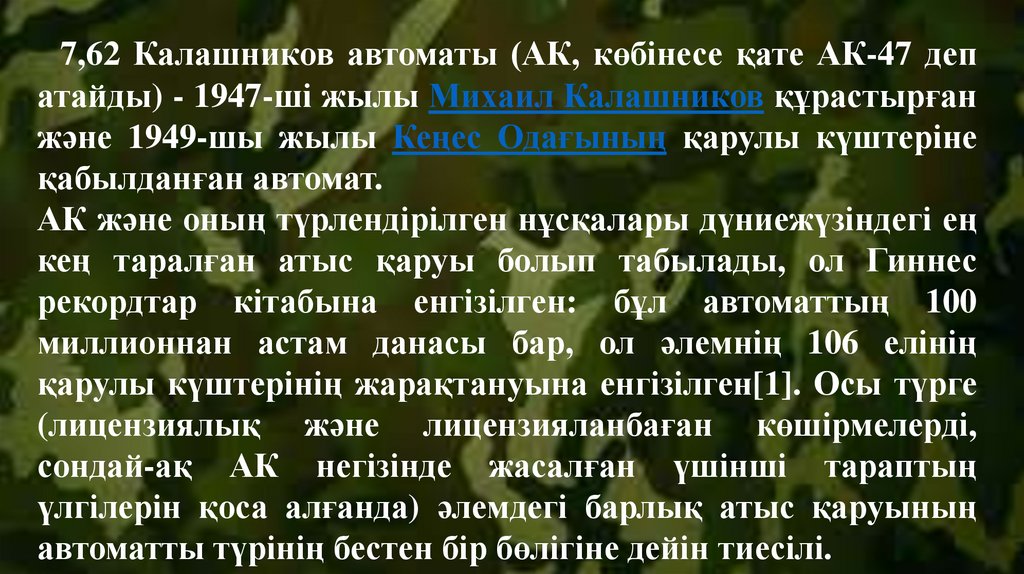

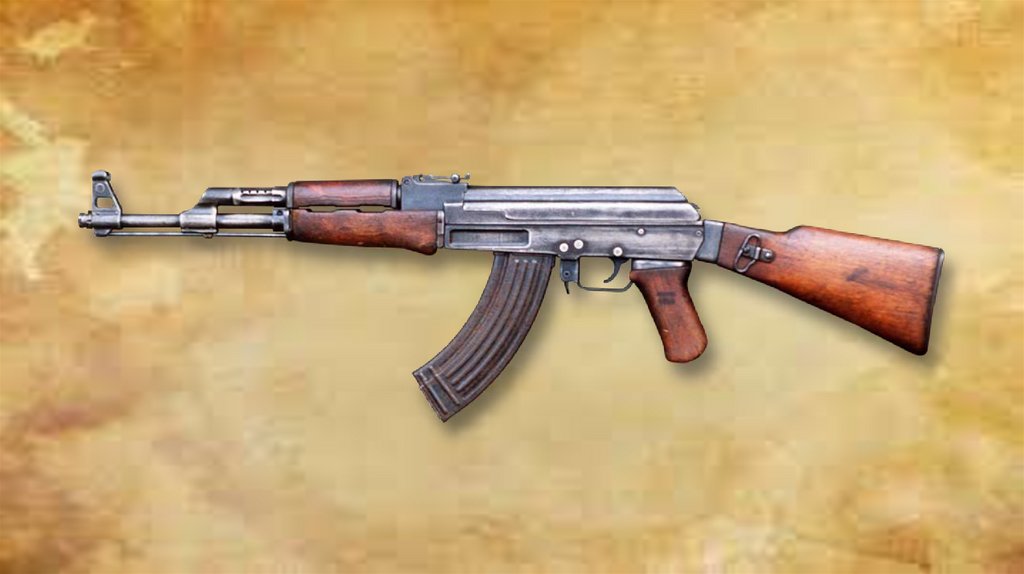

7,62 Калашников автоматы (АК, көбінесе қате АК-47 деп
атайды) - 1947-ші жылы Михаил Калашников құрастырған
және 1949-шы жылы Кеңес Одағының қарулы күштеріне
қабылданған автомат.
АК және оның түрлендірілген нұсқалары дүниежүзіндегі ең
кең таралған атыс қаруы болып табылады, ол Гиннес
рекордтар кітабына енгізілген: бұл автоматтың 100
миллионнан астам данасы бар, ол әлемнің 106 елінің
қарулы күштерінің жарақтануына енгізілген[1]. Осы түрге
(лицензиялық және лицензияланбаған көшірмелерді,
сондай-ақ АК негізінде жасалған үшінші тараптың
үлгілерін қоса алғанда) әлемдегі барлық атыс қаруының
автоматты түрінің бестен бір бөлігіне дейін тиесілі.

5.

6.

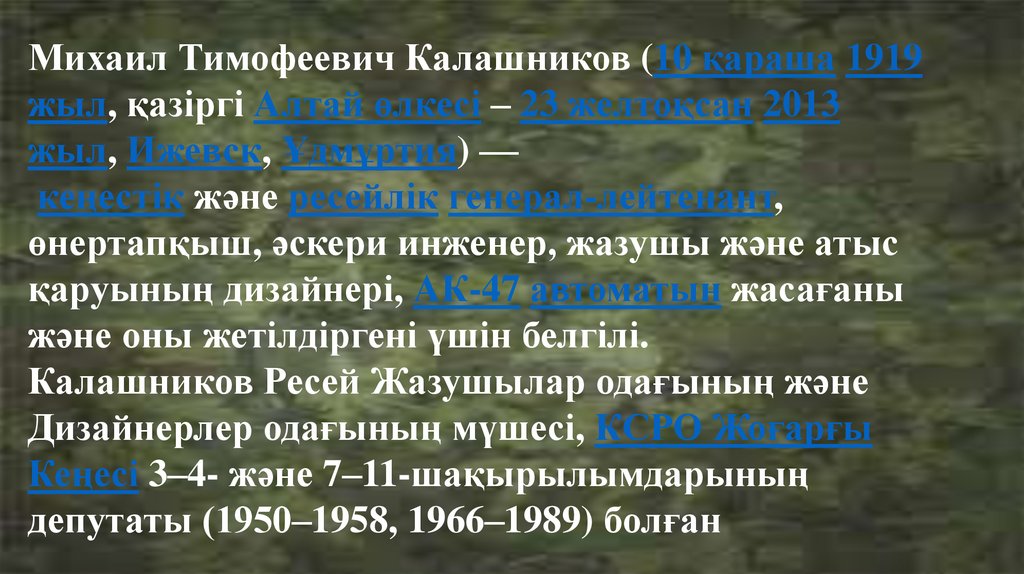

Михаил Тимофеевич Калашников (10 қараша 1919
жыл, қазіргі Алтай өлкесі – 23 желтоқсан 2013
жыл, Ижевск, Ұдмұртия) —
кеңестік және ресейлік генерал-лейтенант,
өнертапқыш, әскери инженер, жазушы және атыс
қаруының дизайнері, АК-47 автоматын жасағаны
және оны жетілдіргені үшін белгілі.
Калашников Ресей Жазушылар одағының және
Дизайнерлер одағының мүшесі, КСРО Жоғарғы
Кеңесі 3–4- және 7–11-шақырылымдарының
депутаты (1950–1958, 1966–1989) болған

7.

8.

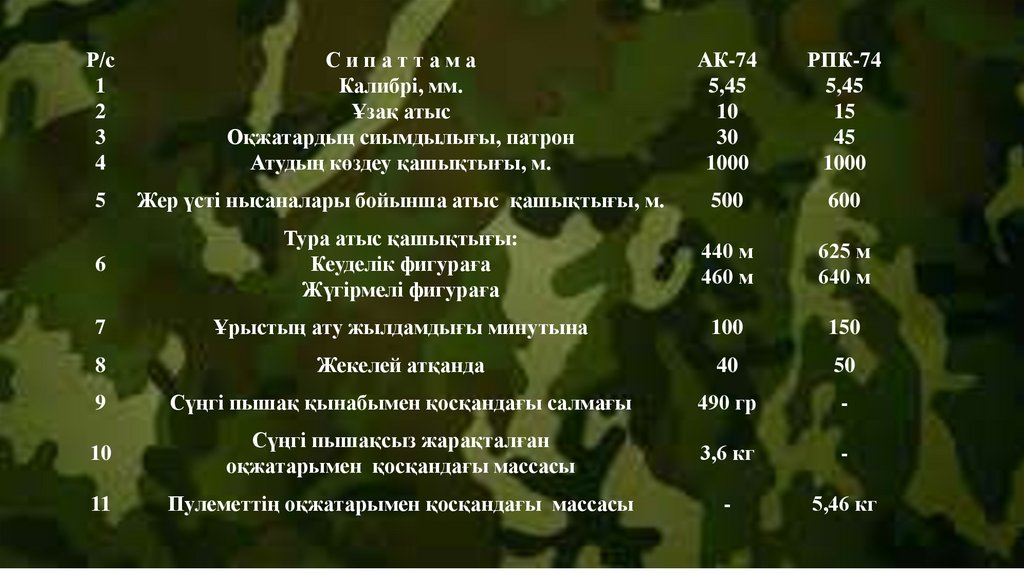

Р/с
1
2
3
4
Сипаттама
Калибрі, мм.
Ұзақ атыс
Оқжатардың сиымдылығы, патрон
Атудың көздеу қашықтығы, м.
АК-74
5,45
10
30
1000
РПК-74
5,45
15
45
1000
5
Жер үсті нысаналары бойынша атыс қашықтығы, м.
500
600
6
Тура атыс қашықтығы:
Кеуделік фигураға
Жүгірмелі фигураға
440 м
460 м
625 м
640 м
7
Ұрыстың ату жылдамдығы минутына
100
150
8
Жекелей атқанда
40
50
9
Сүңгі пышақ қынабымен қосқандағы салмағы
490 гр
-
10
Сүңгі пышақсыз жарақталған
оқжатарымен қосқандағы массасы
3,6 кг
-
11
Пулеметтің оқжатарымен қосқандағы массасы
-
5,46 кг

9.

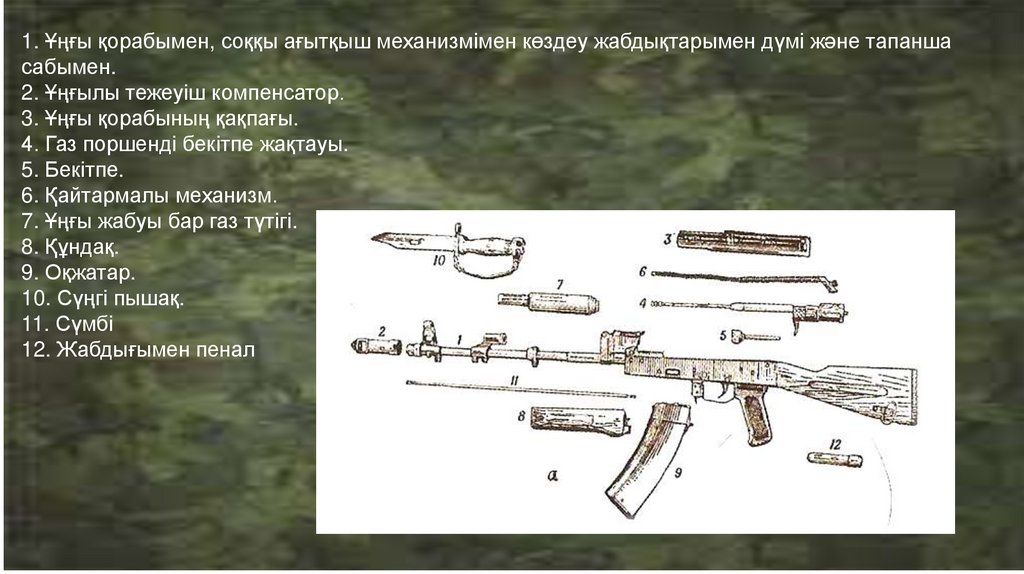

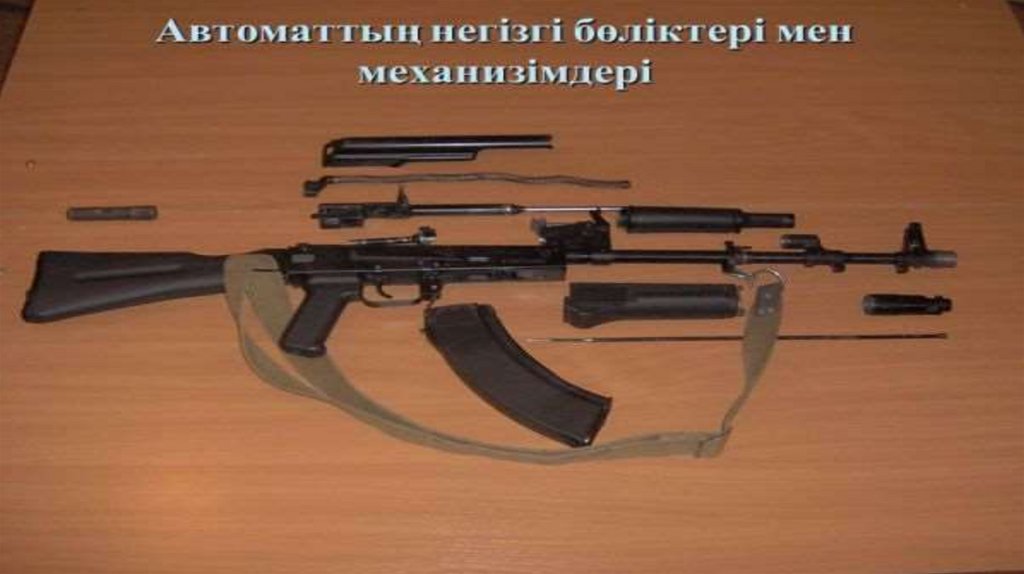

1. Ұңғы қорабымен, соққы ағытқыш механизмімен көздеу жабдықтарымен дүмі және тапанша
сабымен.
2. Ұңғылы тежеуіш компенсатор.
3. Ұңғы қорабының қақпағы.
4. Газ поршенді бекітпе жақтауы.
5. Бекітпе.
6. Қайтармалы механизм.
7. Ұңғы жабуы бар газ түтігі.
8. Құндақ.
9. Оқжатар.
10. Сүңгі пышақ.
11. Сүмбі
12. Жабдығымен пенал

10.

11.

Назарларыңызға
рахмет!!!

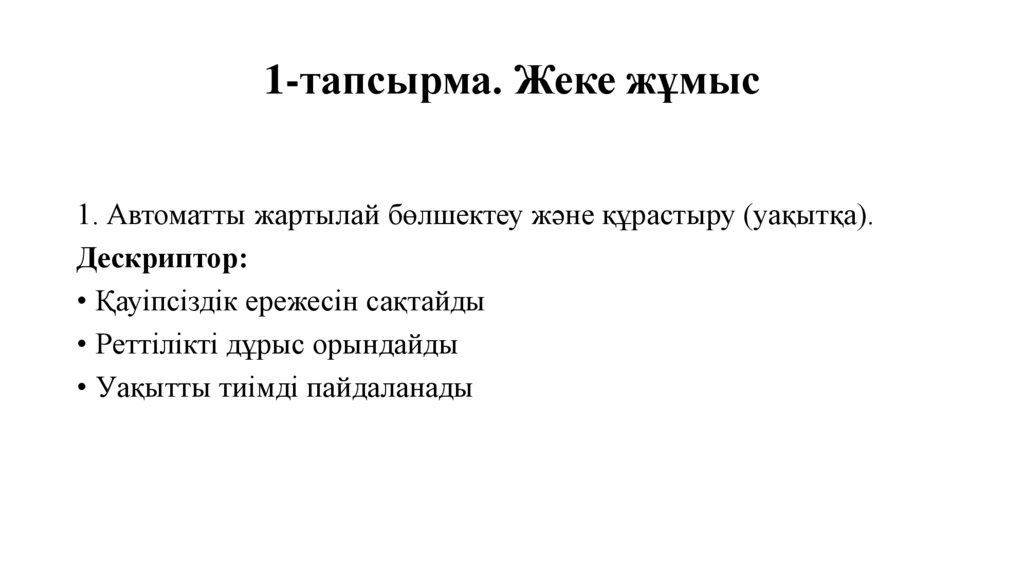

12. 1-тапсырма. Жеке жұмыс

1. Автоматты жартылай бөлшектеу және құрастыру (уақытқа).
Дескриптор:
• Қауіпсіздік ережесін сақтайды
• Реттілікті дұрыс орындайды
• Уақытты тиімді пайдаланады

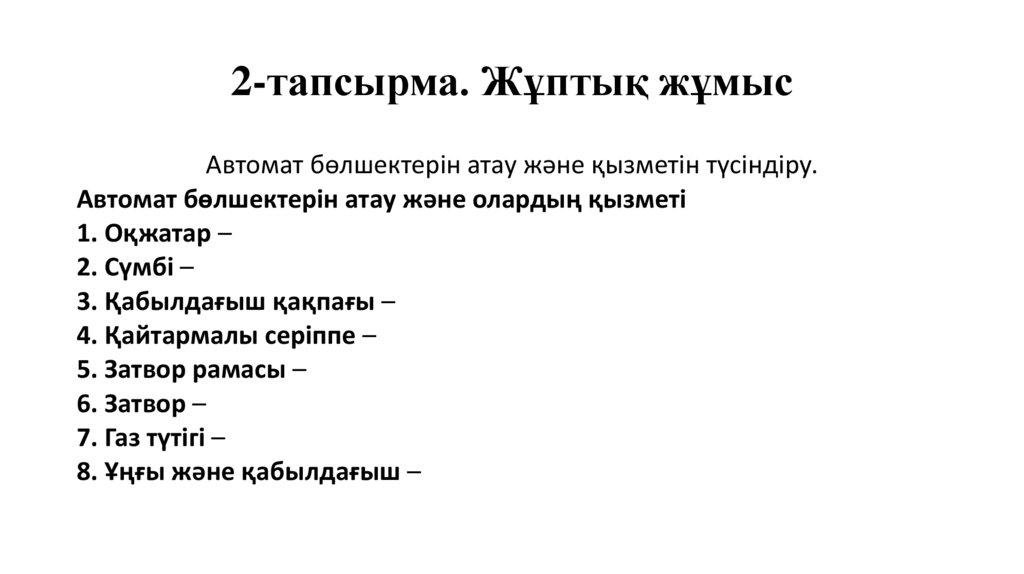

13. 2-тапсырма. Жұптық жұмыс

Автомат бөлшектерін атау және қызметін түсіндіру.
Автомат бөлшектерін атау және олардың қызметі
1. Оқжатар –
2. Сүмбі –
3. Қабылдағыш қақпағы –
4. Қайтармалы серіппе –
5. Затвор рамасы –
6. Затвор –
7. Газ түтігі –
8. Ұңғы және қабылдағыш –

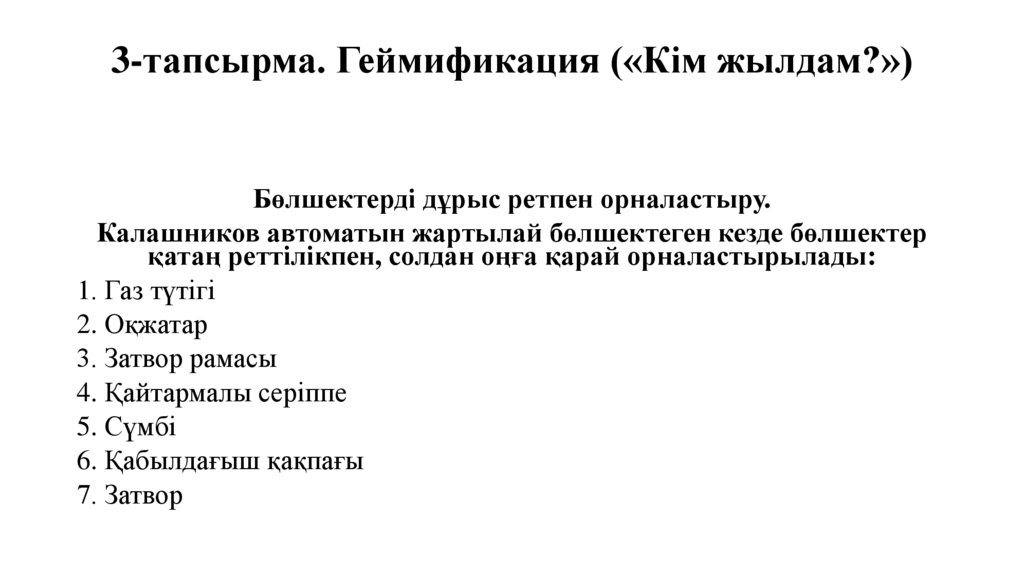

14. 3-тапсырма. Геймификация («Кім жылдам?»)

Бөлшектерді дұрыс ретпен орналастыру.
Калашников автоматын жартылай бөлшектеген кезде бөлшектер
қатаң реттілікпен, солдан оңға қарай орналастырылады:
1. Газ түтігі
2. Оқжатар
3. Затвор рамасы
4. Қайтармалы серіппе
5. Сүмбі
6. Қабылдағыш қақпағы
7. Затвор

15.

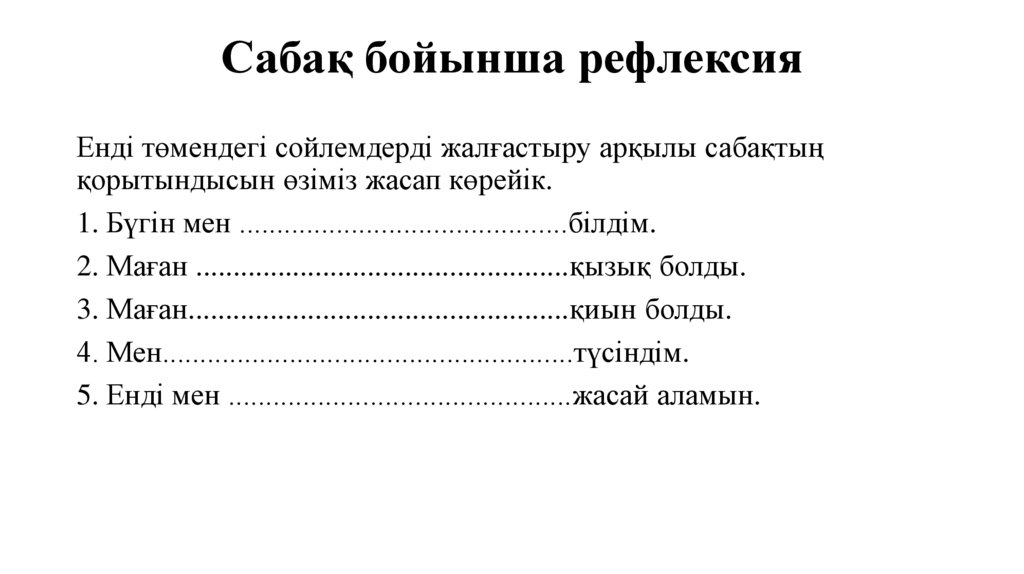

16. Сабақ бойынша рефлексия

Енді төмендегі сойлемдерді жалғастыру арқылы сабақтың
қорытындысын өзіміз жасап көрейік.
1. Бүгін мен ............................................білдім.
2. Маған ..................................................қызық болды.
3. Маған...................................................қиын болды.
4. Мен.......................................................түсіндім.
5. Енді мен ..............................................жасай аламын.

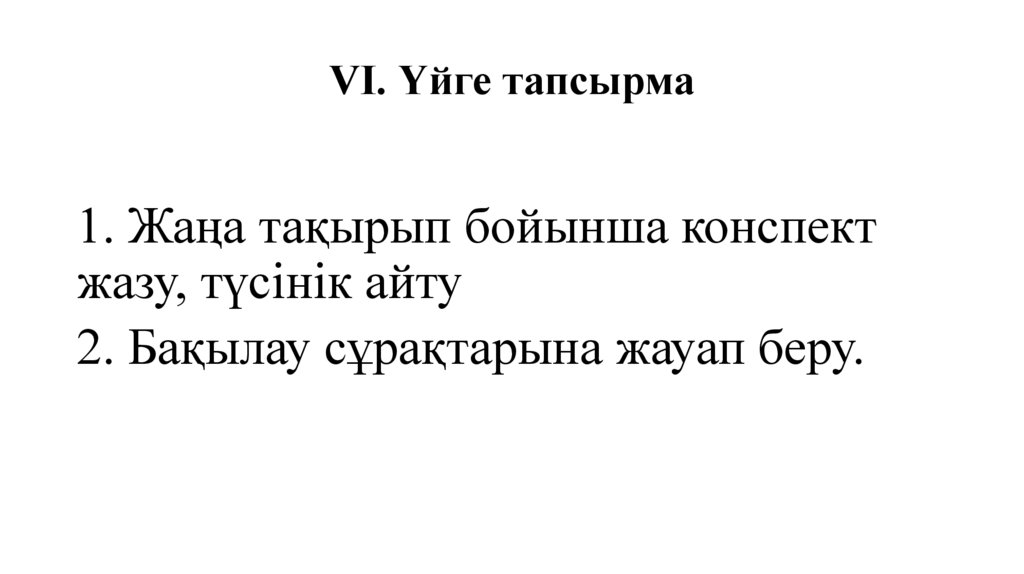

17. VI. Үйге тапсырма

1. Жаңа тақырып бойынша конспект
жазу, түсінік айту
2. Бақылау сұрақтарына жауап беру.
