Блок питания

1. Блок питания

Подготовил и
выполнил
Медведев
Дмитрий

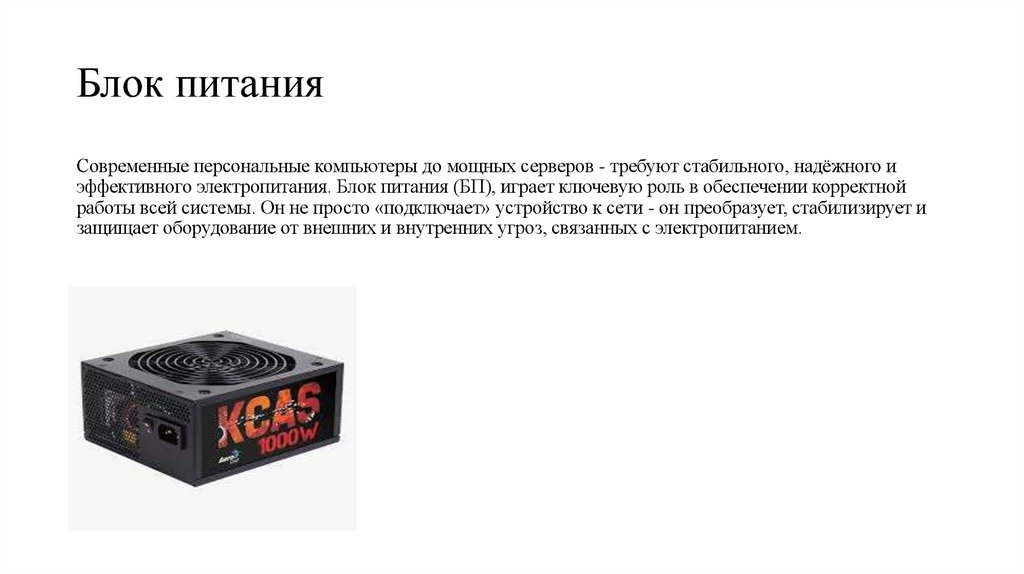

2. Блок питания

Современные персональные компьютеры до мощных серверов - требуют стабильного, надёжного и
эффективного электропитания. Блок питания (БП), играет ключевую роль в обеспечении корректной
работы всей системы. Он не просто «подключает» устройство к сети - он преобразует, стабилизирует и
защищает оборудование от внешних и внутренних угроз, связанных с электропитанием.

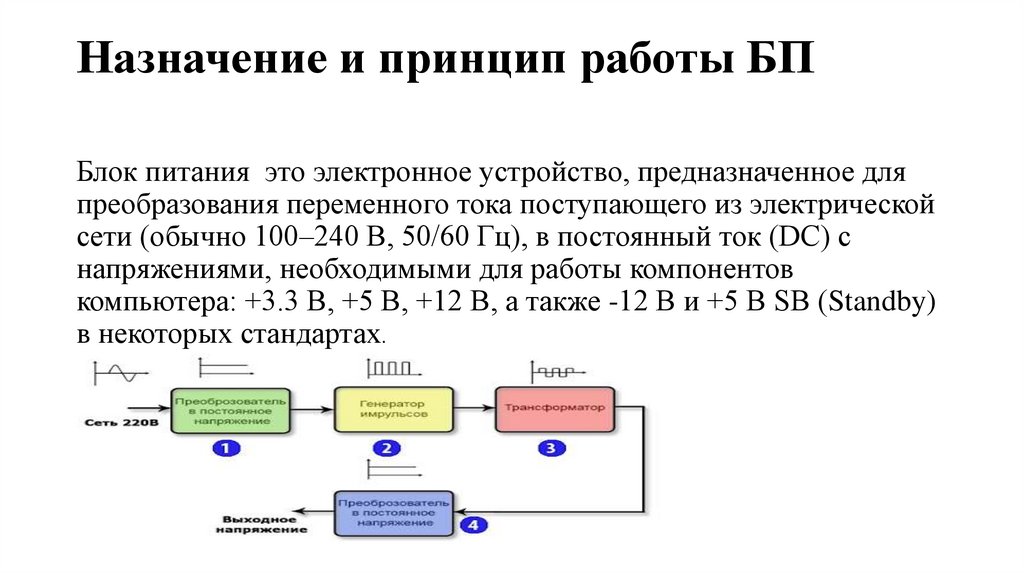

3. Назначение и принцип работы БП

Блок питания это электронное устройство, предназначенное для
преобразования переменного тока поступающего из электрической
сети (обычно 100–240 В, 50/60 Гц), в постоянный ток (DC) с
напряжениями, необходимыми для работы компонентов
компьютера: +3.3 В, +5 В, +12 В, а также -12 В и +5 В SB (Standby)
в некоторых стандартах.

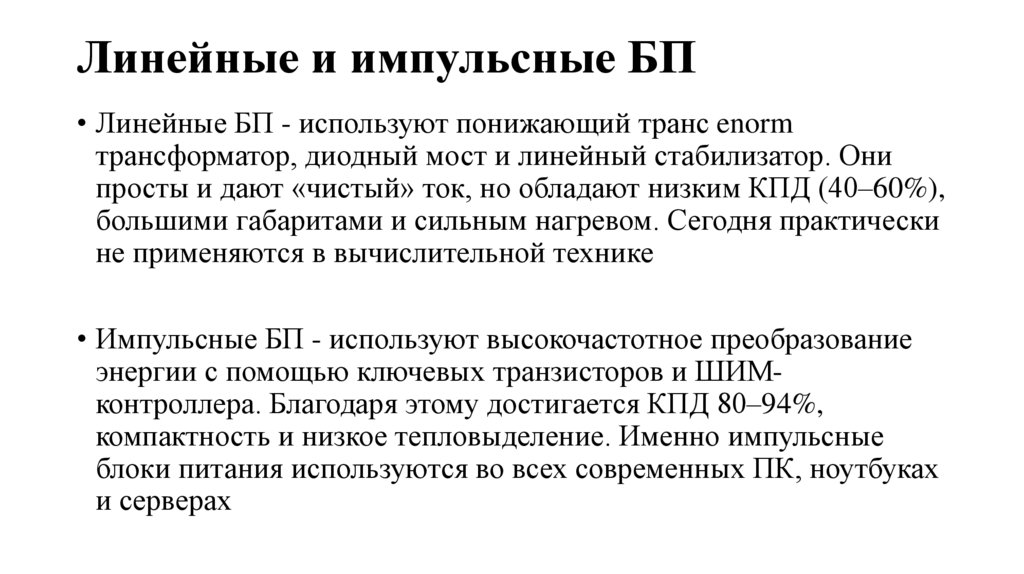

4. Линейные и импульсные БП

• Линейные БП - используют понижающий транс enorm
трансформатор, диодный мост и линейный стабилизатор. Они
просты и дают «чистый» ток, но обладают низким КПД (40–60%),
большими габаритами и сильным нагревом. Сегодня практически
не применяются в вычислительной технике
• Импульсные БП - используют высокочастотное преобразование
энергии с помощью ключевых транзисторов и ШИМконтроллера. Благодаря этому достигается КПД 80–94%,
компактность и низкое тепловыделение. Именно импульсные
блоки питания используются во всех современных ПК, ноутбуках
и серверах

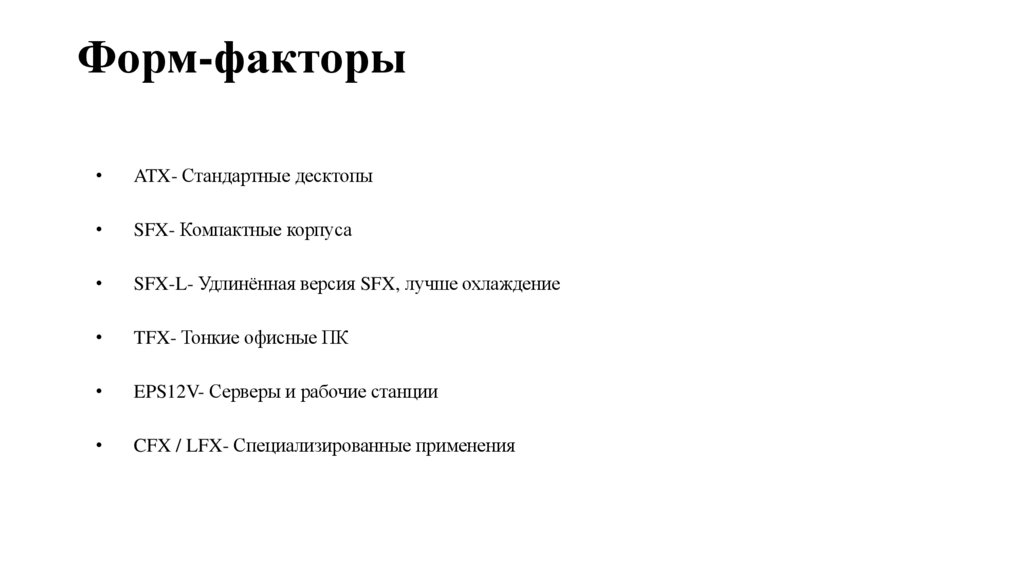

5. Форм-факторы

ATX- Стандартные десктопы
SFX- Компактные корпуса
SFX-L- Удлинённая версия SFX, лучше охлаждение
TFX- Тонкие офисные ПК
EPS12V- Серверы и рабочие станции
CFX / LFX- Специализированные применения

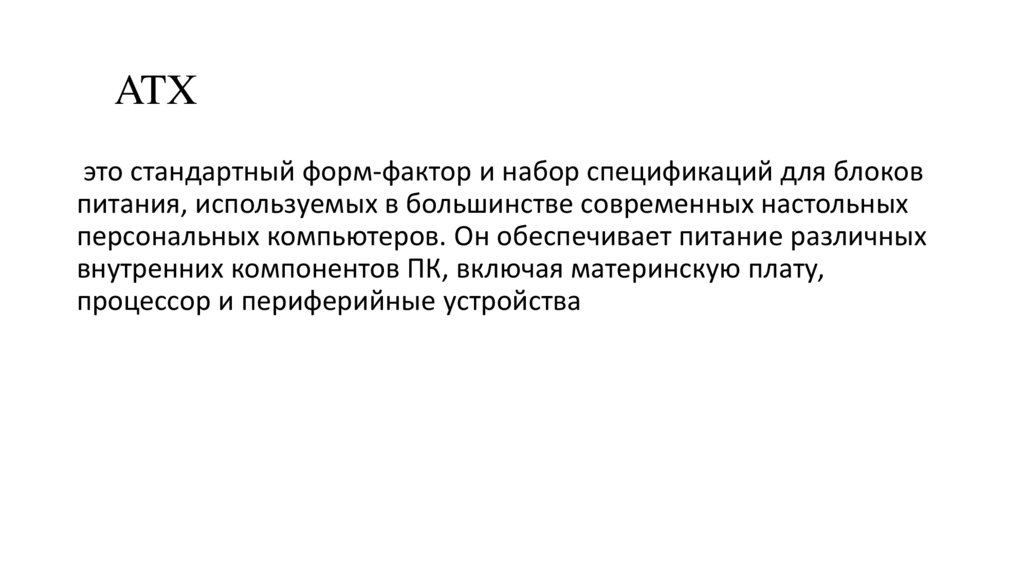

6. ATX

это стандартный форм-фактор и набор спецификаций для блоков
питания, используемых в большинстве современных настольных
персональных компьютеров. Он обеспечивает питание различных
внутренних компонентов ПК, включая материнскую плату,
процессор и периферийные устройства

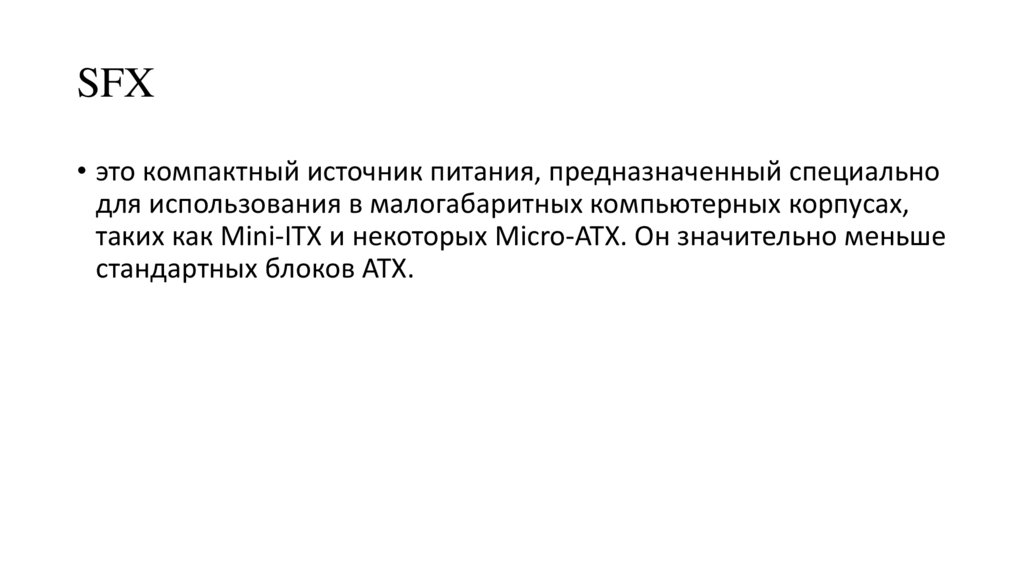

7. SFX

• это компактный источник питания, предназначенный специально
для использования в малогабаритных компьютерных корпусах,
таких как Mini-ITX и некоторых Micro-ATX. Он значительно меньше
стандартных блоков ATX.

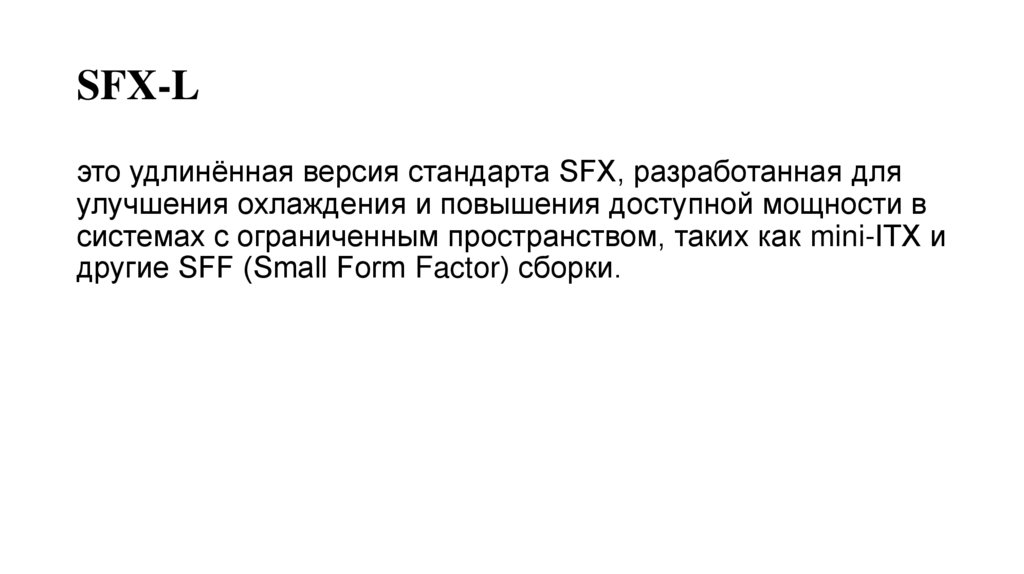

8. SFX-L

это удлинённая версия стандарта SFX, разработанная для
улучшения охлаждения и повышения доступной мощности в
системах с ограниченным пространством, таких как mini-ITX и
другие SFF (Small Form Factor) сборки.

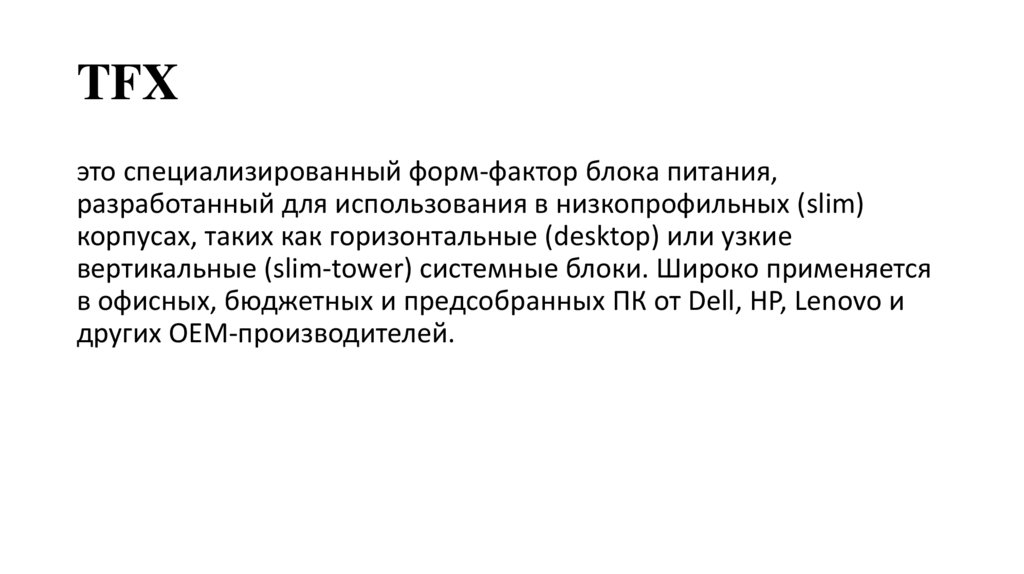

9. TFX

это специализированный форм-фактор блока питания,
разработанный для использования в низкопрофильных (slim)
корпусах, таких как горизонтальные (desktop) или узкие
вертикальные (slim-tower) системные блоки. Широко применяется
в офисных, бюджетных и предсобранных ПК от Dell, HP, Lenovo и
других OEM-производителей.

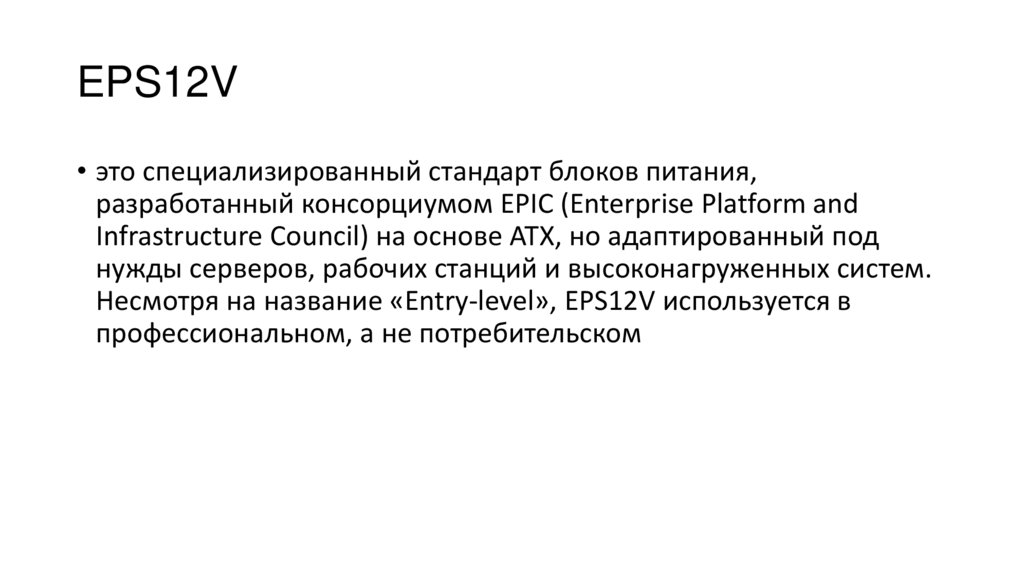

10. EPS12V

• это специализированный стандарт блоков питания,
разработанный консорциумом EPIC (Enterprise Platform and
Infrastructure Council) на основе ATX, но адаптированный под
нужды серверов, рабочих станций и высоконагруженных систем.
Несмотря на название «Entry-level», EPS12V используется в
профессиональном, а не потребительском

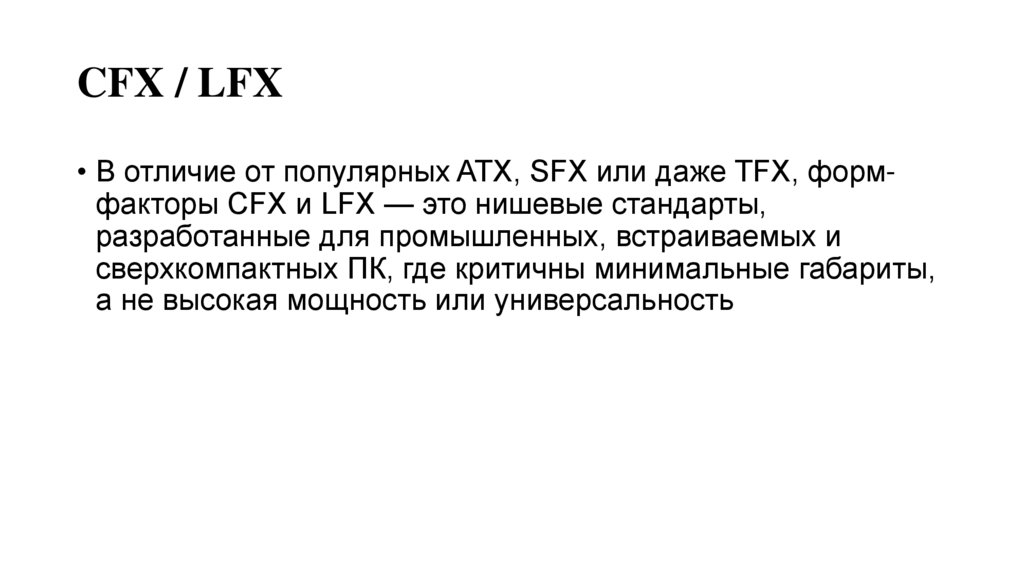

11. CFX / LFX

• В отличие от популярных ATX, SFX или даже TFX, формфакторы CFX и LFX — это нишевые стандарты,
разработанные для промышленных, встраиваемых и
сверхкомпактных ПК, где критичны минимальные габариты,
а не высокая мощность или универсальность

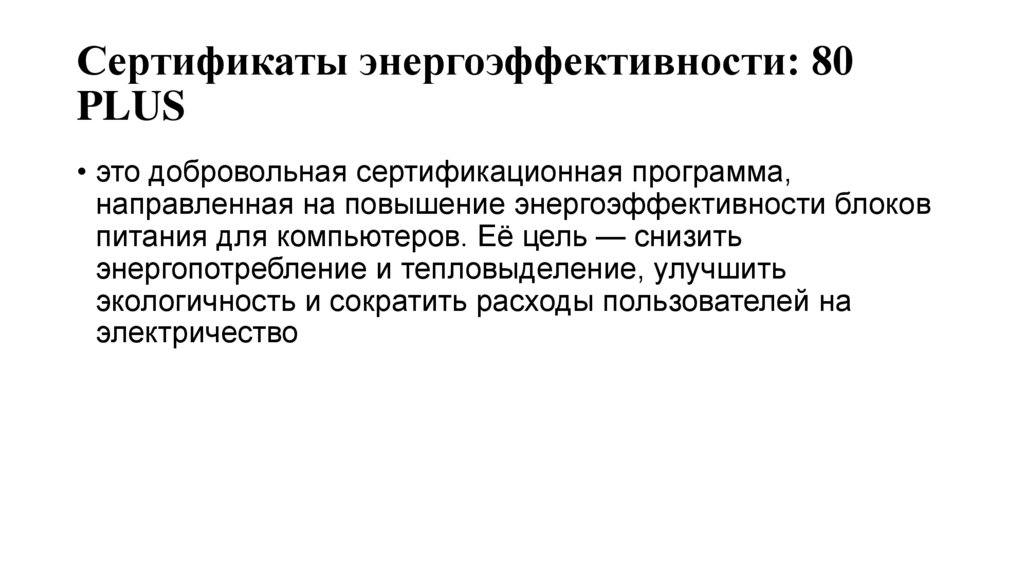

12. Сертификаты энергоэффективности: 80 PLUS

• это добровольная сертификационная программа,
направленная на повышение энергоэффективности блоков
питания для компьютеров. Её цель — снизить
энергопотребление и тепловыделение, улучшить
экологичность и сократить расходы пользователей на
электричество

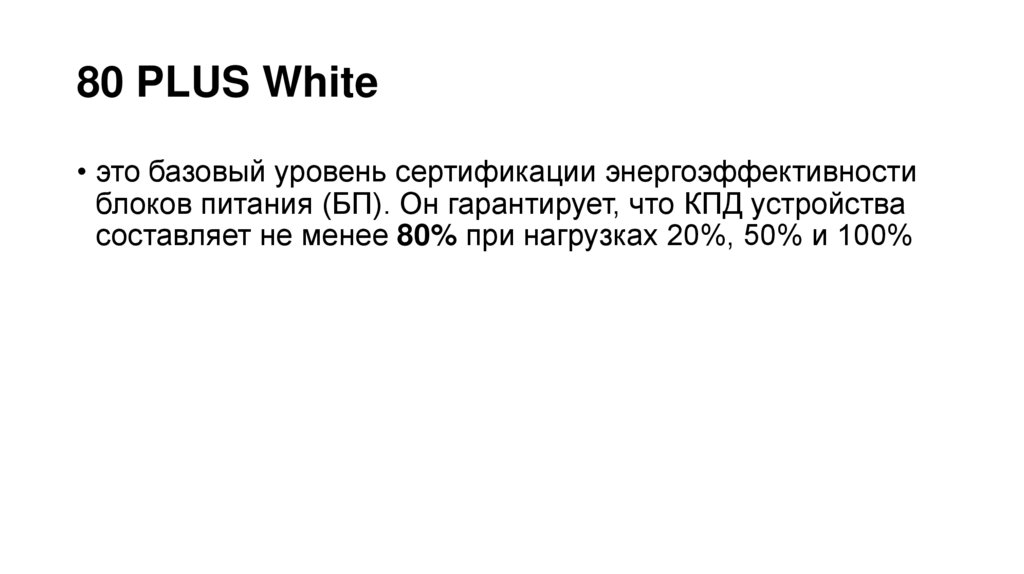

13. 80 PLUS White

• это базовый уровень сертификации энергоэффективности
блоков питания (БП). Он гарантирует, что КПД устройства
составляет не менее 80% при нагрузках 20%, 50% и 100%

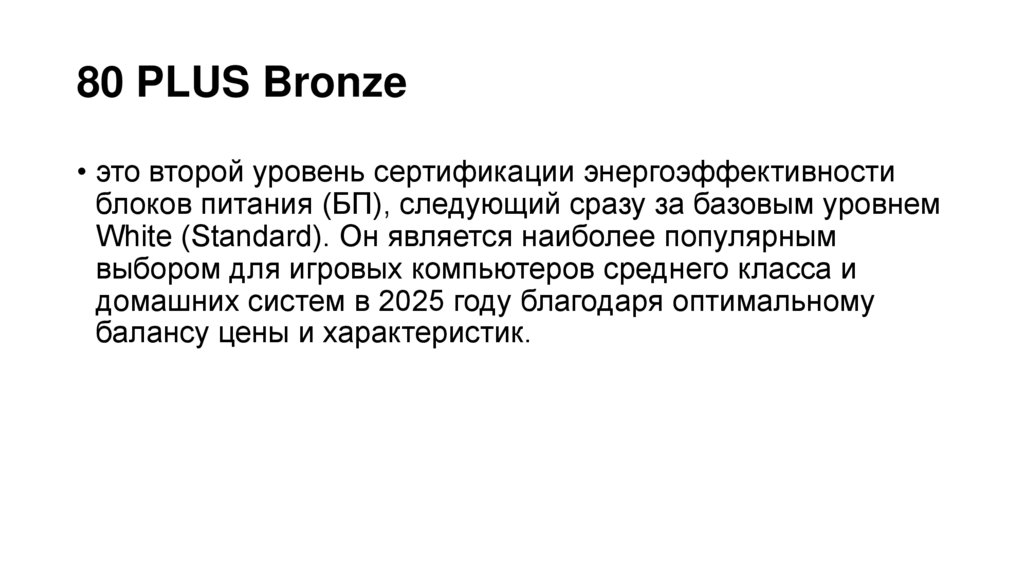

14. 80 PLUS Bronze

• это второй уровень сертификации энергоэффективности
блоков питания (БП), следующий сразу за базовым уровнем
White (Standard). Он является наиболее популярным
выбором для игровых компьютеров среднего класса и
домашних систем в 2025 году благодаря оптимальному
балансу цены и характеристик.

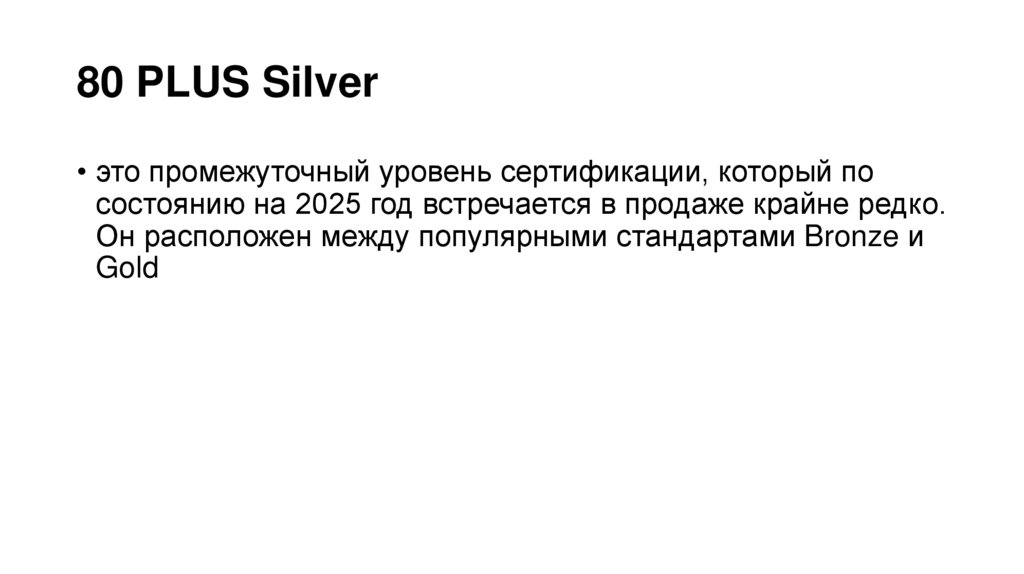

15. 80 PLUS Silver

• это промежуточный уровень сертификации, который по
состоянию на 2025 год встречается в продаже крайне редко.
Он расположен между популярными стандартами Bronze и
Gold

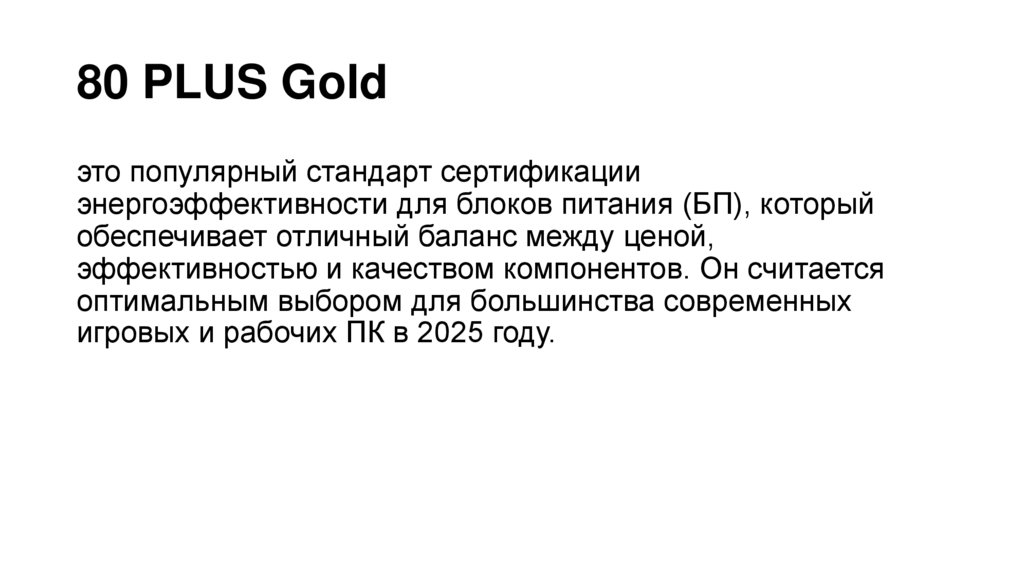

16. 80 PLUS Gold

это популярный стандарт сертификации
энергоэффективности для блоков питания (БП), который
обеспечивает отличный баланс между ценой,
эффективностью и качеством компонентов. Он считается
оптимальным выбором для большинства современных
игровых и рабочих ПК в 2025 году.

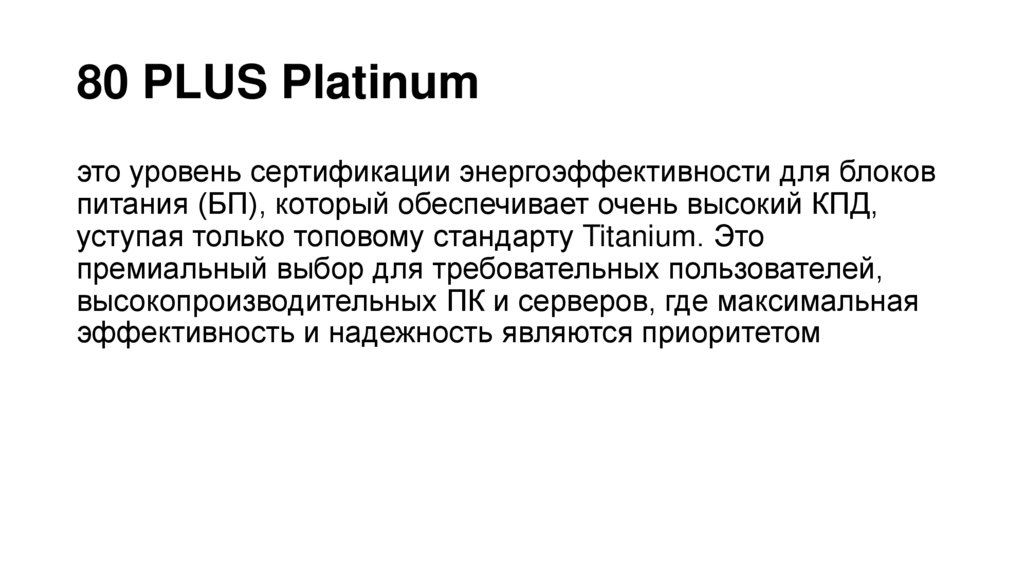

17. 80 PLUS Platinum

это уровень сертификации энергоэффективности для блоков
питания (БП), который обеспечивает очень высокий КПД,
уступая только топовому стандарту Titanium. Это
премиальный выбор для требовательных пользователей,
высокопроизводительных ПК и серверов, где максимальная
эффективность и надежность являются приоритетом

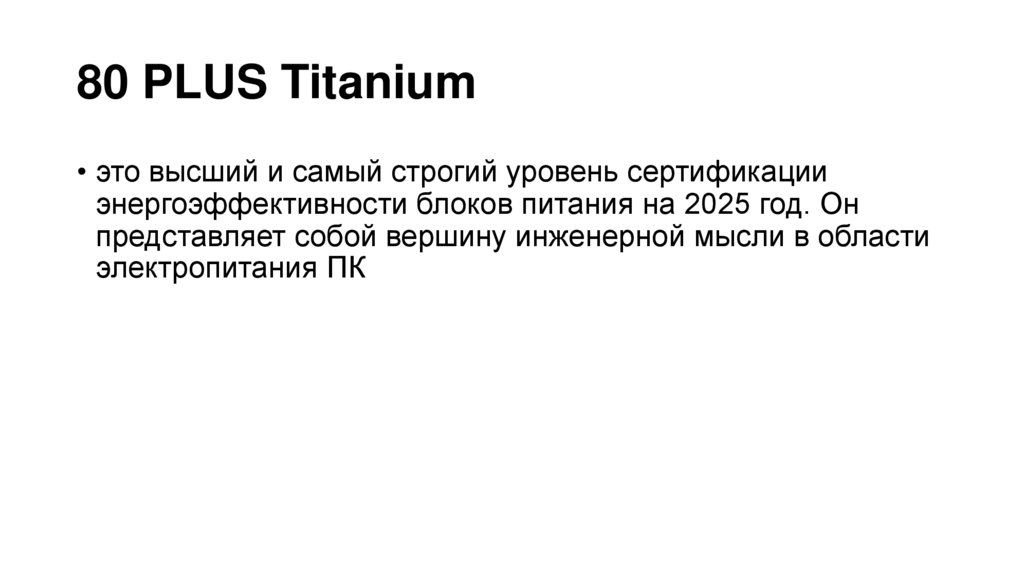

18. 80 PLUS Titanium

• это высший и самый строгий уровень сертификации
энергоэффективности блоков питания на 2025 год. Он
представляет собой вершину инженерной мысли в области
электропитания ПК

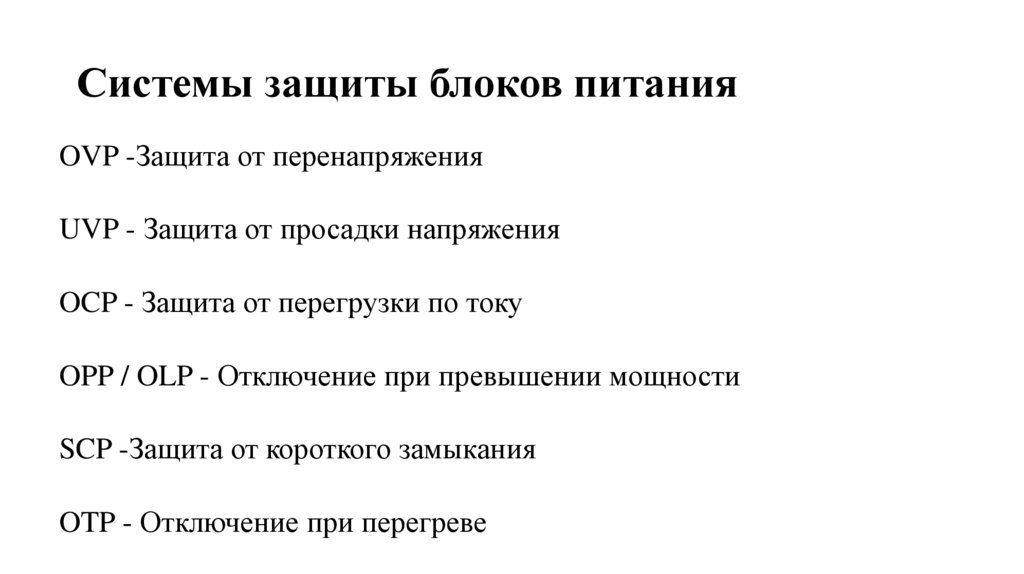

19. Системы защиты блоков питания

OVP -Защита от перенапряжения
UVP - Защита от просадки напряжения
OCP - Защита от перегрузки по току
OPP / OLP - Отключение при превышении мощности
SCP -Защита от короткого замыкания
OTP - Отключение при перегреве

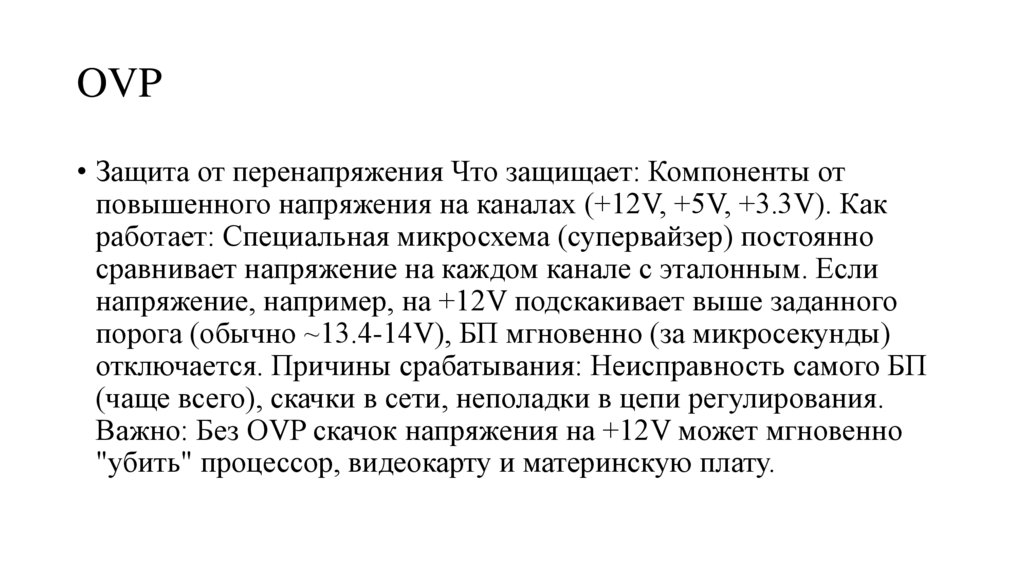

20. OVP

• Защита от перенапряжения Что защищает: Компоненты от
повышенного напряжения на каналах (+12V, +5V, +3.3V). Как
работает: Специальная микросхема (супервайзер) постоянно
сравнивает напряжение на каждом канале с эталонным. Если
напряжение, например, на +12V подскакивает выше заданного
порога (обычно ~13.4-14V), БП мгновенно (за микросекунды)
отключается. Причины срабатывания: Неисправность самого БП
(чаще всего), скачки в сети, неполадки в цепи регулирования.
Важно: Без OVP скачок напряжения на +12V может мгновенно
"убить" процессор, видеокарту и материнскую плату.

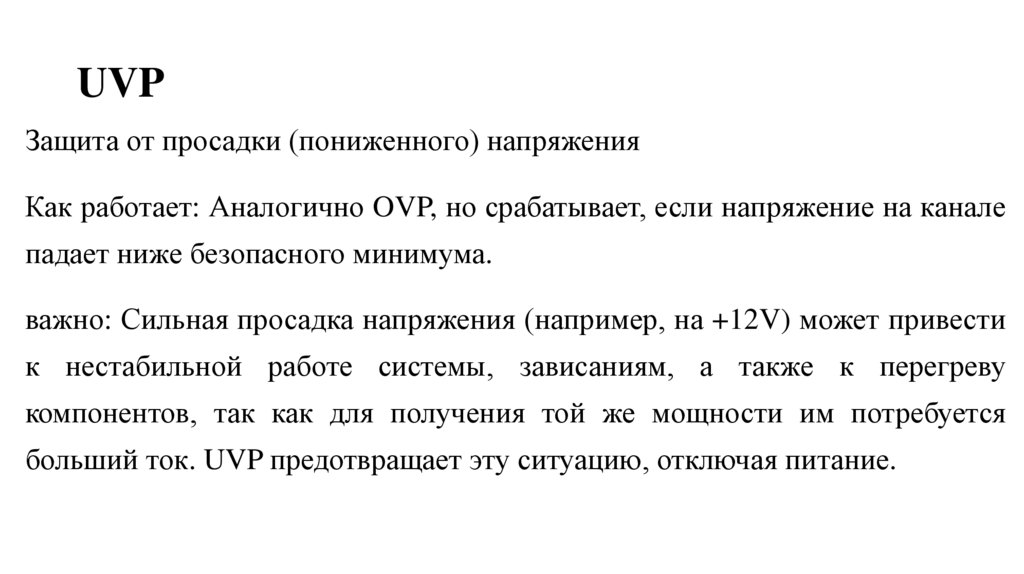

21. UVP

Защита от просадки (пониженного) напряжения
Как работает: Аналогично OVP, но срабатывает, если напряжение на канале
падает ниже безопасного минимума.
важно: Сильная просадка напряжения (например, на +12V) может привести
к нестабильной работе системы, зависаниям, а также к перегреву
компонентов, так как для получения той же мощности им потребуется
больший ток. UVP предотвращает эту ситуацию, отключая питание.

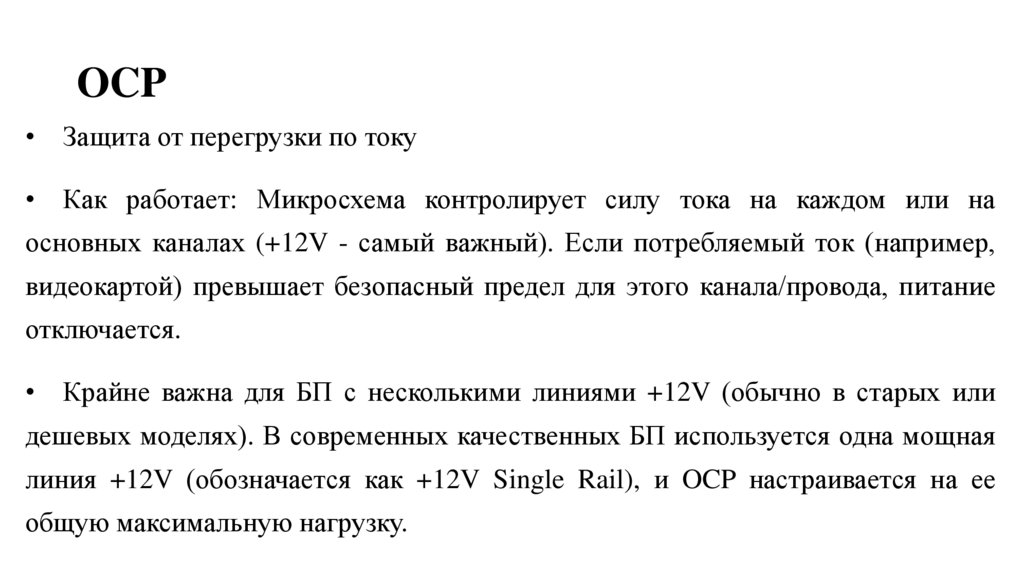

22. OCP

Защита от перегрузки по току
Как работает: Микросхема контролирует силу тока на каждом или на
основных каналах (+12V - самый важный). Если потребляемый ток (например,
видеокартой) превышает безопасный предел для этого канала/провода, питание
отключается.
Крайне важна для БП с несколькими линиями +12V (обычно в старых или
дешевых моделях). В современных качественных БП используется одна мощная
линия +12V (обозначается как +12V Single Rail), и OCP настраивается на ее
общую максимальную нагрузку.

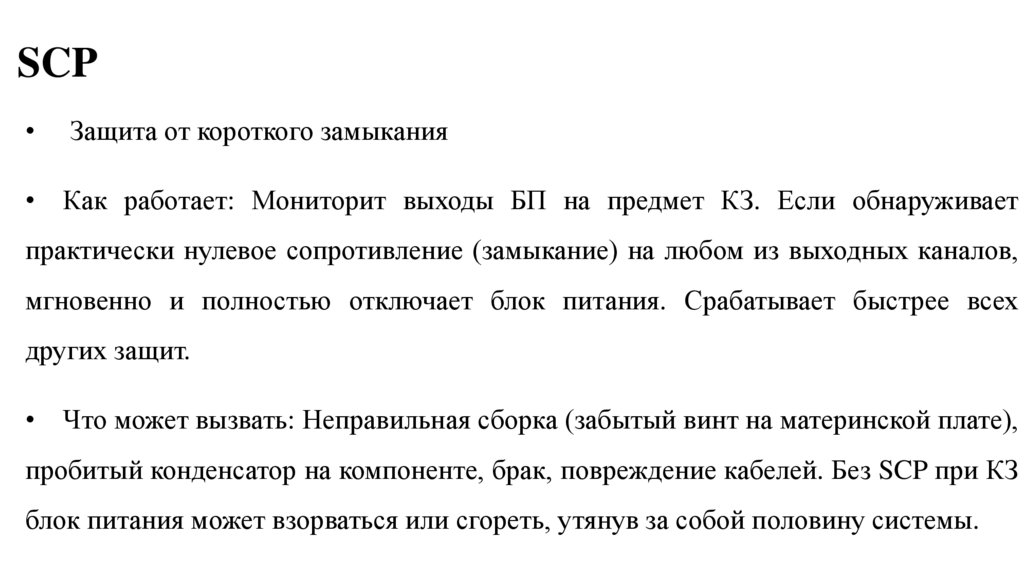

23. SCP

Защита от короткого замыкания
Как работает: Мониторит выходы БП на предмет КЗ. Если обнаруживает
практически нулевое сопротивление (замыкание) на любом из выходных каналов,
мгновенно и полностью отключает блок питания. Срабатывает быстрее всех
других защит.
Что может вызвать: Неправильная сборка (забытый винт на материнской плате),
пробитый конденсатор на компоненте, брак, повреждение кабелей. Без SCP при КЗ
блок питания может взорваться или сгореть, утянув за собой половину системы.

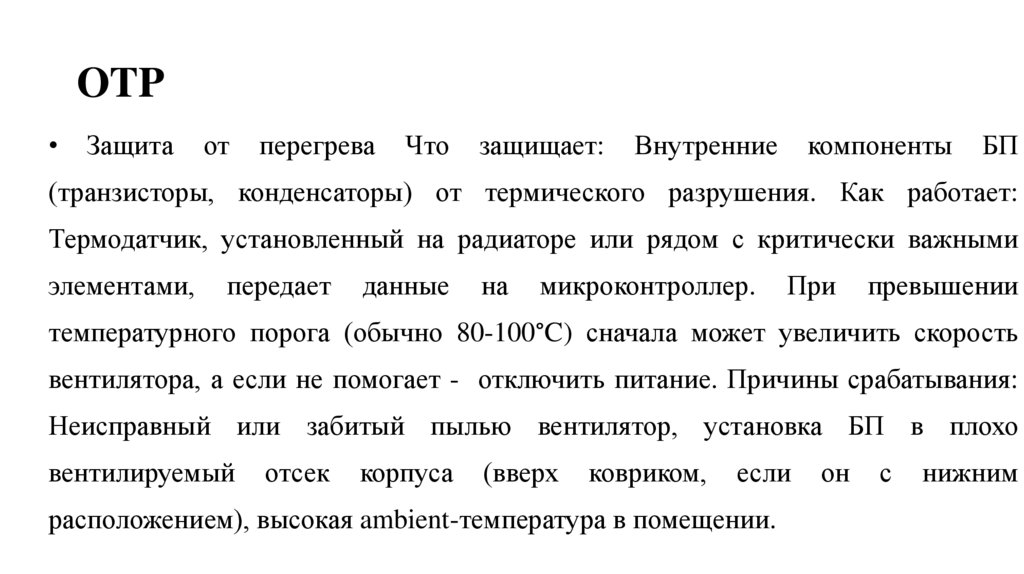

24. OTP

Защита
от
перегрева
Что
защищает:
Внутренние
компоненты
БП
(транзисторы, конденсаторы) от термического разрушения. Как работает:
Термодатчик, установленный на радиаторе или рядом с критически важными
элементами,
передает
данные
на
микроконтроллер.
При
превышении
температурного порога (обычно 80-100°C) сначала может увеличить скорость
вентилятора, а если не помогает - отключить питание. Причины срабатывания:
Неисправный или забитый пылью вентилятор, установка БП в плохо
вентилируемый
отсек
корпуса
(вверх
ковриком,
если
расположением), высокая ambient-температура в помещении.
он
с
нижним
