Работа_узла_учета_на_НПЗ_Данчина_А_И_1

1.

Работа узла
учета на НПЗ
Выполнил:
студент гр. 451-ПИШ23 Данчина А.И.
ИНСТИТУТ НЕФТИ,
ХИМИИ И НАНОТЕХНОЛОГИЙ
ФГБОУ ВО КНИТУ, г. Казань

2.

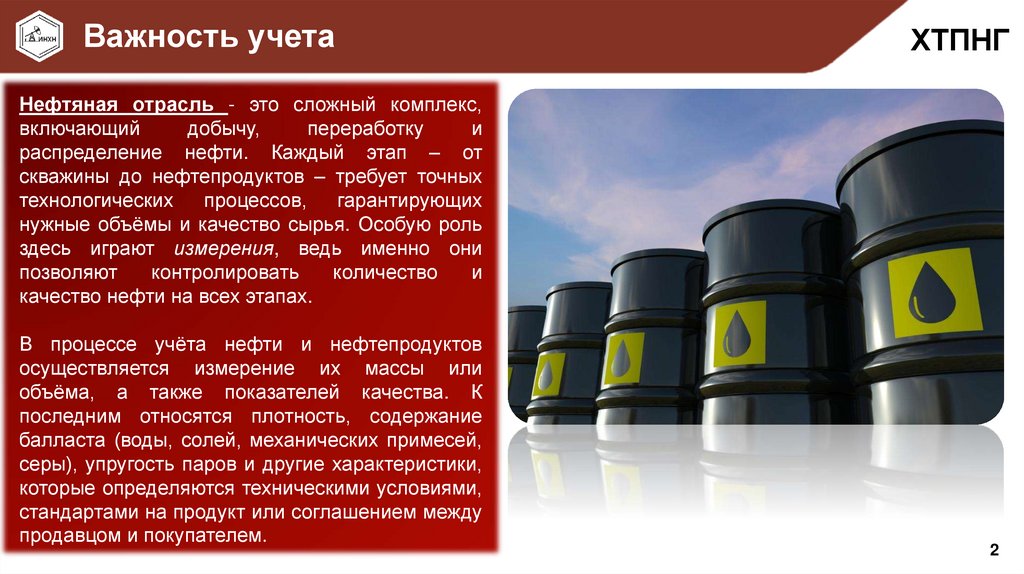

Важность учета
ХТПНГ
Нефтяная отрасль - это сложный комплекс,
включающий
добычу,
переработку
и
распределение нефти. Каждый этап – от
скважины до нефтепродуктов – требует точных
технологических
процессов,
гарантирующих
нужные объёмы и качество сырья. Особую роль
здесь играют измерения, ведь именно они
позволяют
контролировать
количество
и
качество нефти на всех этапах.
В процессе учёта нефти и нефтепродуктов
осуществляется измерение их массы или
объёма, а также показателей качества. К
последним относятся плотность, содержание
балласта (воды, солей, механических примесей,
серы), упругость паров и другие характеристики,
которые определяются техническими условиями,
стандартами на продукт или соглашением между
продавцом и покупателем.
2

3.

Важность учета
ХТПНГ

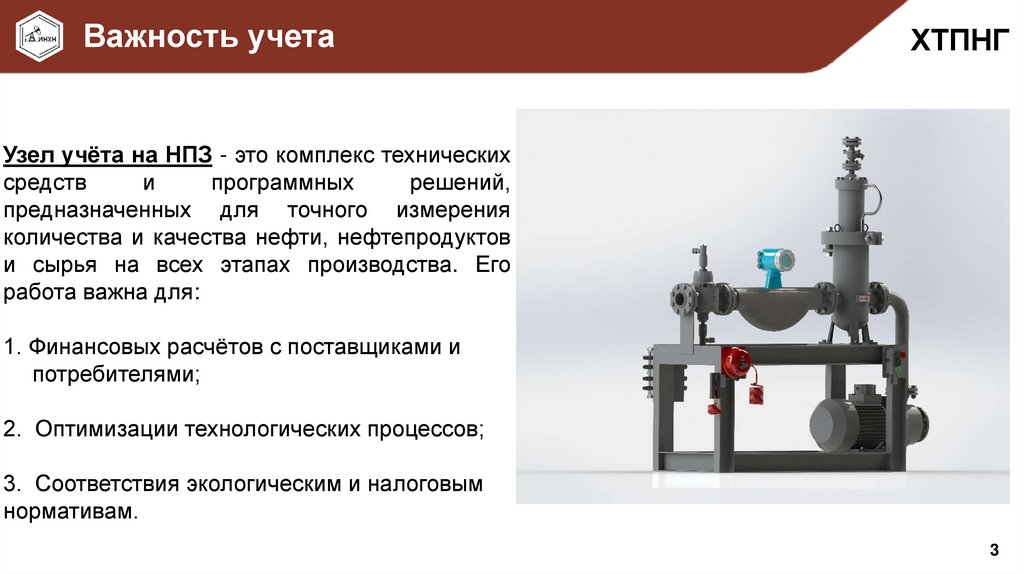

Узел учёта на НПЗ - это комплекс технических
средств
и
программных
решений,
предназначенных для точного измерения
количества и качества нефти, нефтепродуктов
и сырья на всех этапах производства. Его
работа важна для:
1. Финансовых расчётов с поставщиками и
потребителями;
2. Оптимизации технологических процессов;
3. Соответствия экологическим и налоговым
нормативам.
3

4.

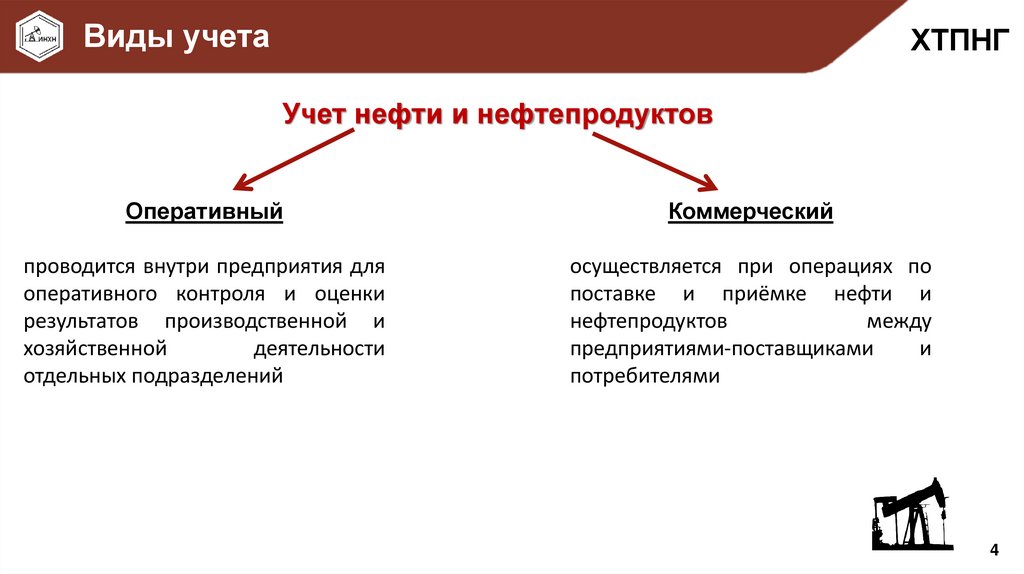

Виды учета
ХТПНГ
Учет нефти и нефтепродуктов
Оперативный
Коммерческий
проводится внутри предприятия для
оперативного контроля и оценки
результатов производственной и
хозяйственной
деятельности
отдельных подразделений
осуществляется при операциях по
поставке и приёмке нефти и
нефтепродуктов
между
предприятиями-поставщиками
и
потребителями
4

5.

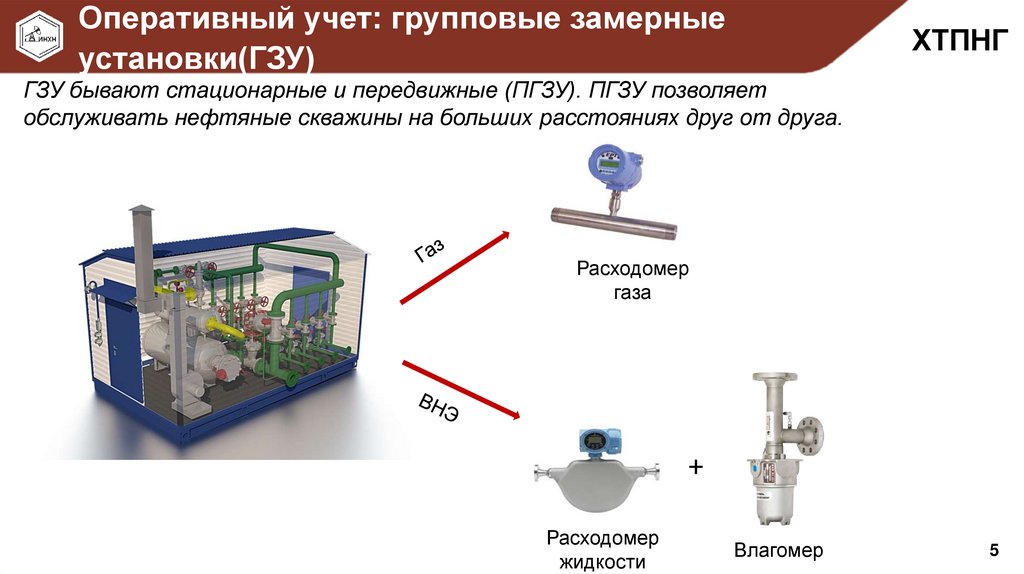

Оперативный учет: групповые замерные
установки(ГЗУ)
ХТПНГ
ГЗУ бывают стационарные и передвижные (ПГЗУ). ПГЗУ позволяет
обслуживать нефтяные скважины на больших расстояниях друг от друга.
Расходомер
газа
+
Расходомер
жидкости
Влагомер
5

6.

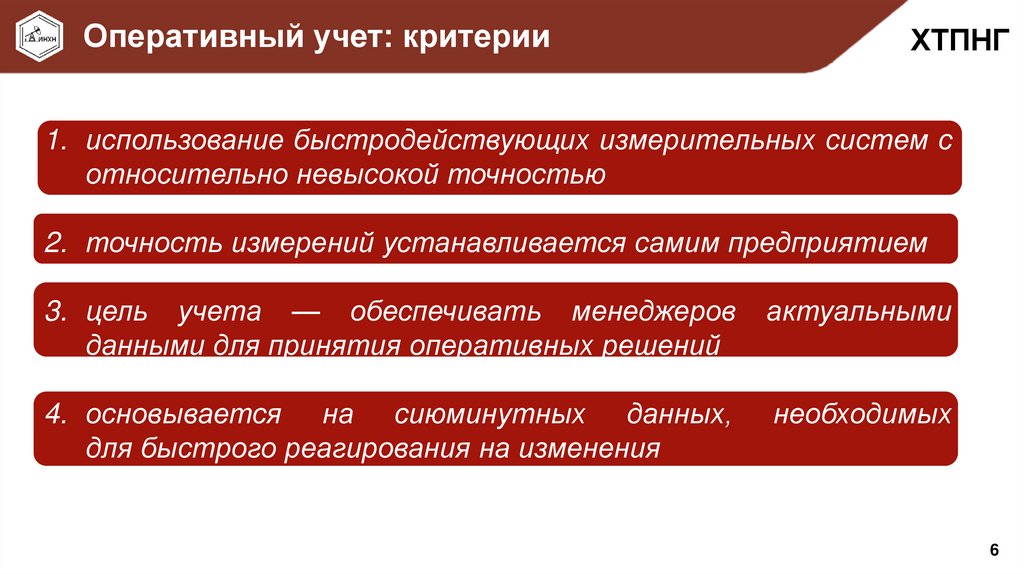

Оперативный учет: критерии
ХТПНГ
1. использование быстродействующих измерительных систем с
относительно невысокой точностью
2. точность измерений устанавливается самим предприятием
3. цель учета — обеспечивать менеджеров
данными для принятия оперативных решений
актуальными
4. основывается на сиюминутных данных,
для быстрого реагирования на изменения
необходимых
6

7.

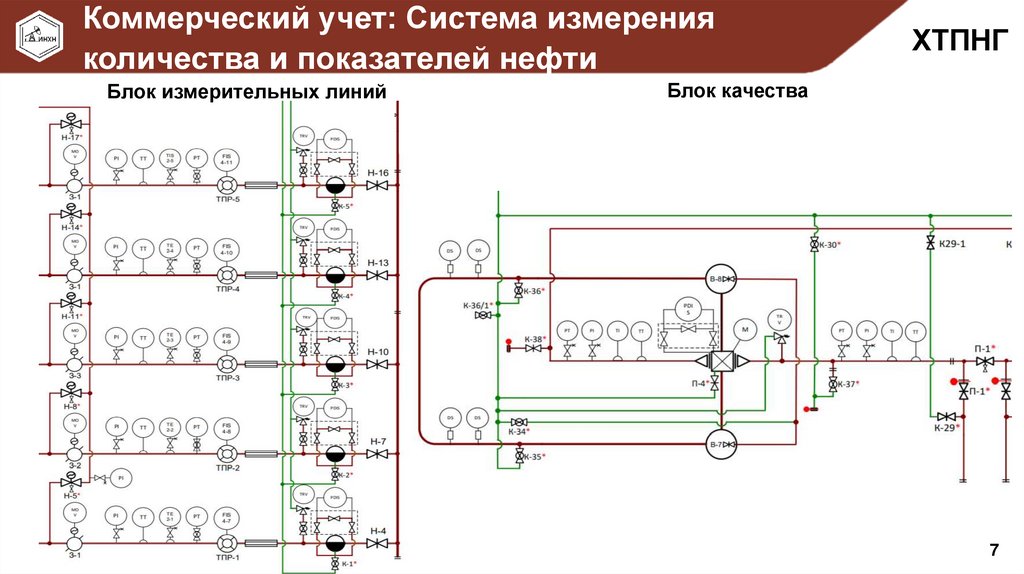

Коммерческий учет: Система измерения
количества и показателей нефти
Блок измерительных линий
ХТПНГ
Блок качества
7

8.

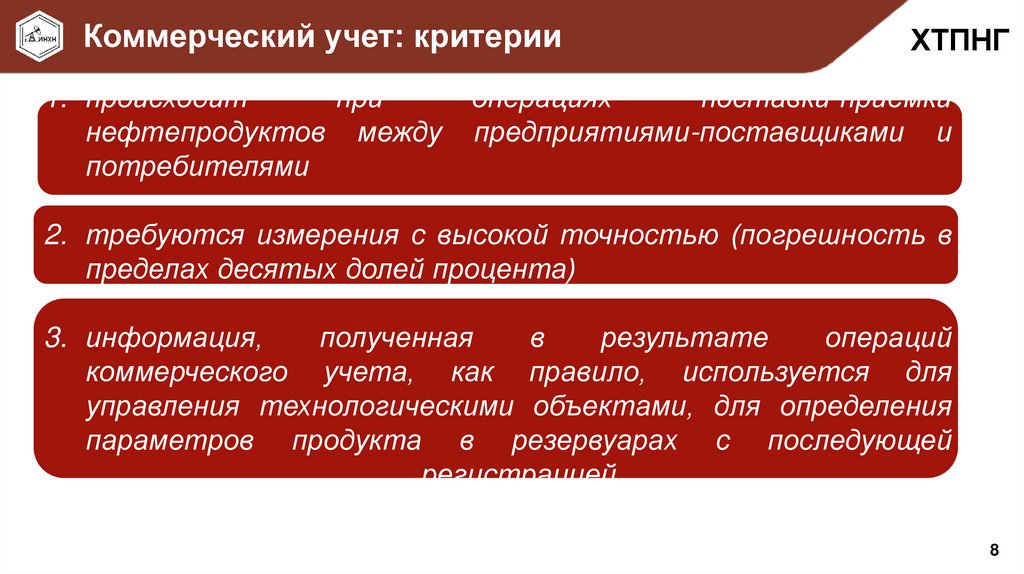

Коммерческий учет: критерии
1. происходит
при
нефтепродуктов между
потребителями
ХТПНГ
операциях
поставки-приёмки
предприятиями-поставщиками и
2. требуются измерения с высокой точностью (погрешность в
пределах десятых долей процента)
3. информация,
полученная
в
результате
операций
коммерческого учета, как правило, используется для
управления технологическими объектами, для определения
параметров продукта в резервуарах с последующей
регистрацией
8

9.

Автоматизированные установки для
коммерческого учета нефти и
Автоматизированные
установки для учета нефти и
нефтепродуктов
ХТПНГ
нефтепродуктов (УУН) используются для измерения
объема и массы продукции.
УУН представляет собой комплекс, включающий
технологическое оборудование, трубопроводную
арматуру, средства измерений, а также устройства
для регистрации, сбора и обработки данных. При
прохождении нефти или нефтепродуктов через
установку
измерительные
преобразователи
генерируют
сигналы,
пропорциональные
контролируемым
параметрам.
Эти
сигналы
передаются в систему обработки информации, где
преобразуются в итоговые результаты измерений –
массу (или объем) продукта и его качественные
характеристики.

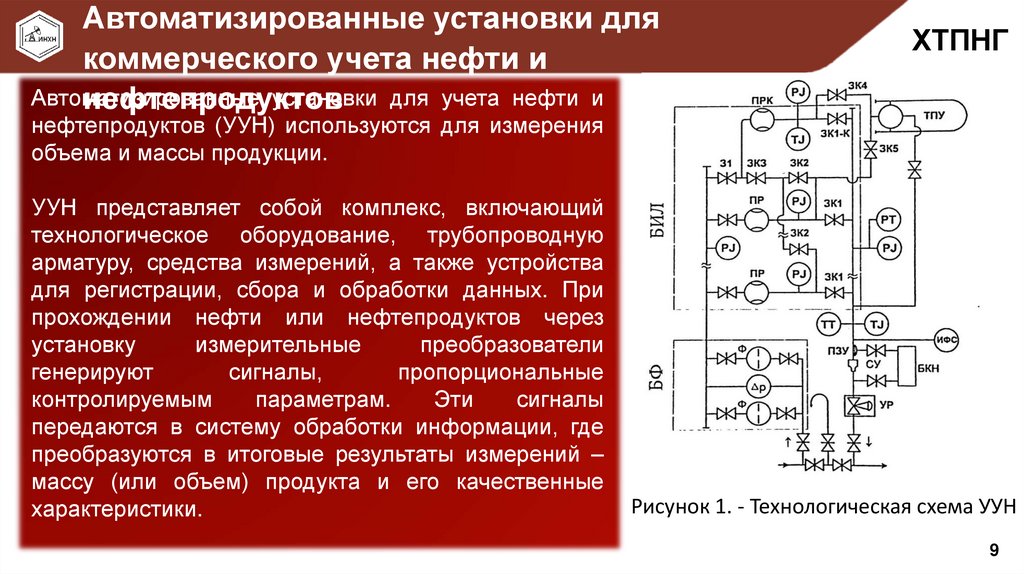

Рисунок 1. - Технологическая схема УУН
9

10.

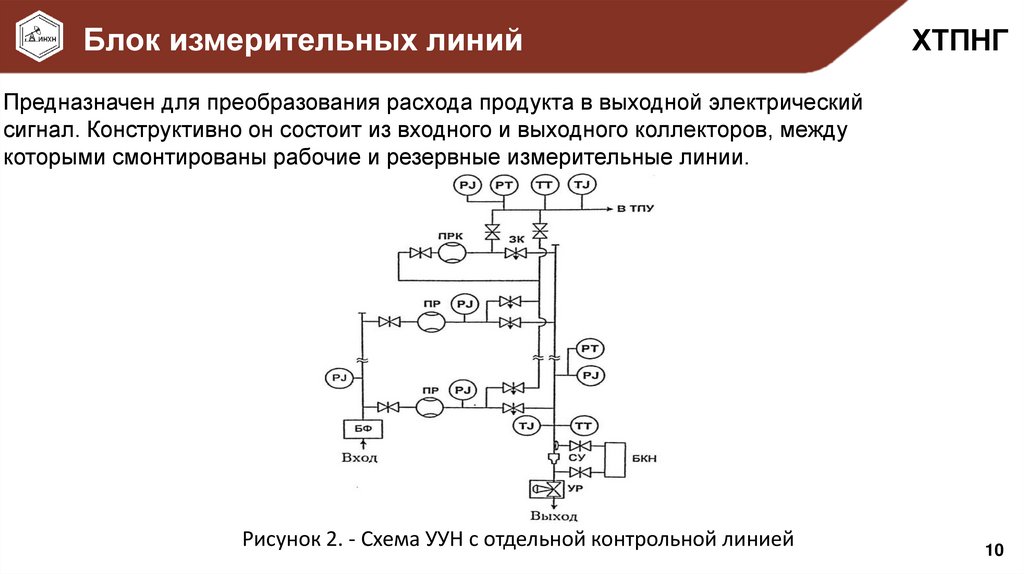

Блок измерительных линий
ХТПНГ
Предназначен для преобразования расхода продукта в выходной электрический
сигнал. Конструктивно он состоит из входного и выходного коллекторов, между
которыми смонтированы рабочие и резервные измерительные линии.
Рисунок 2. - Схема УУН с отдельной контрольной линией
10

11.

Блок измерительных линий
ХТПНГ

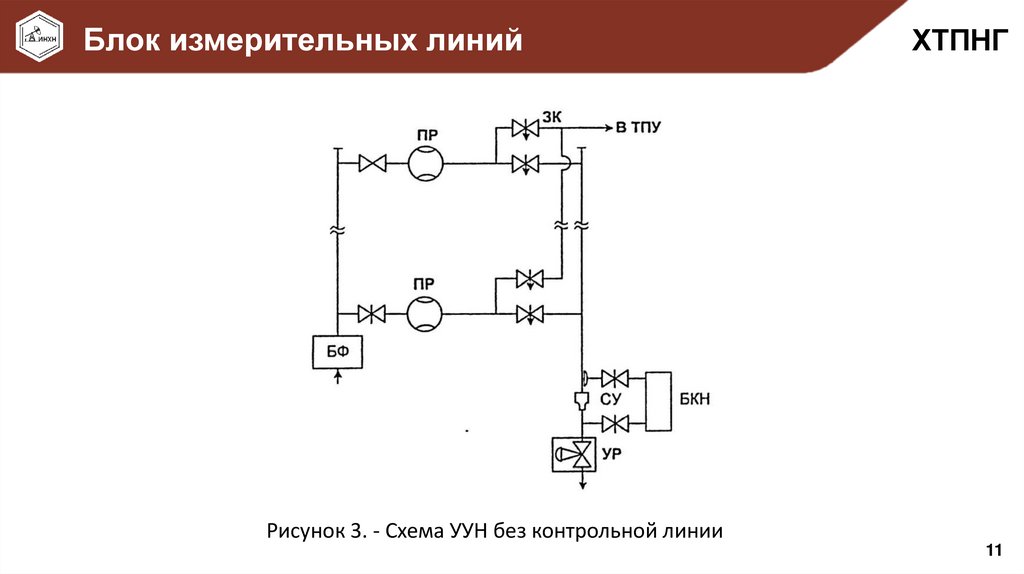

Рисунок 3. - Схема УУН без контрольной линии
11

12.

Блок фильтров
ХТПНГ
Основная функция блока фильтров заключается в очистке продукта от
грубых механических примесей, предотвращающей засорение и повреждение
преобразователей расхода.

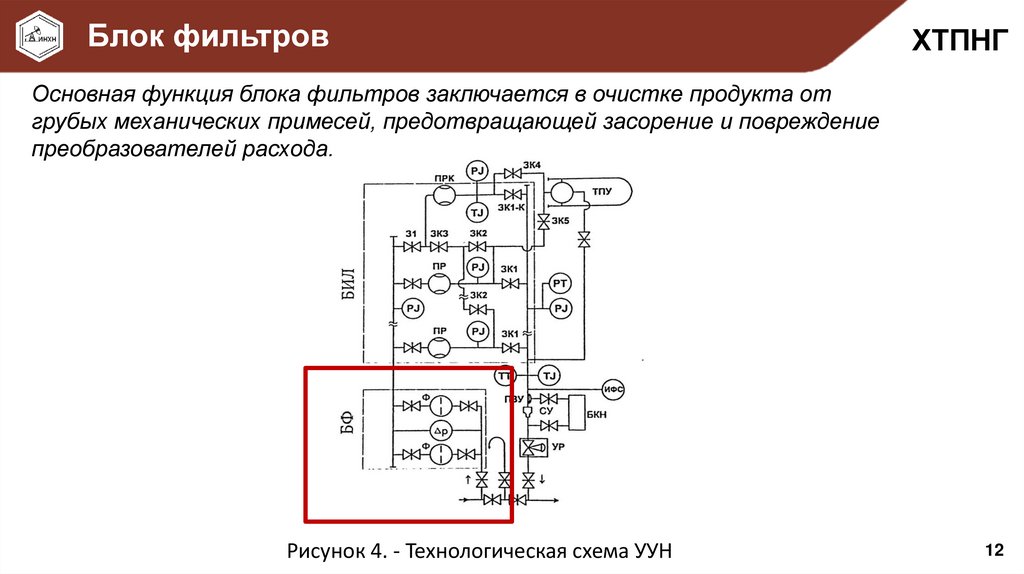

Рисунок 4. - Технологическая схема УУН
12

13.

Блок контроля качества нефти и
нефтепродуктов
ХТПНГ
Блок контроля качества является
важным
технологическим
узлом
установки
учёта,
конструктивно
выполненным в виде утеплённого
модуля (блокбокса или термошкафа). В
нём размещаются средства измерения
параметров
качества
продукта,
пробоотборник
и
вспомогательные
технические
устройства.
БКН
устанавливается на байпасной линии
основного трубопровода УУН, что
позволяет
организовать
контроль
качества
по
частичному
потоку
продукта.

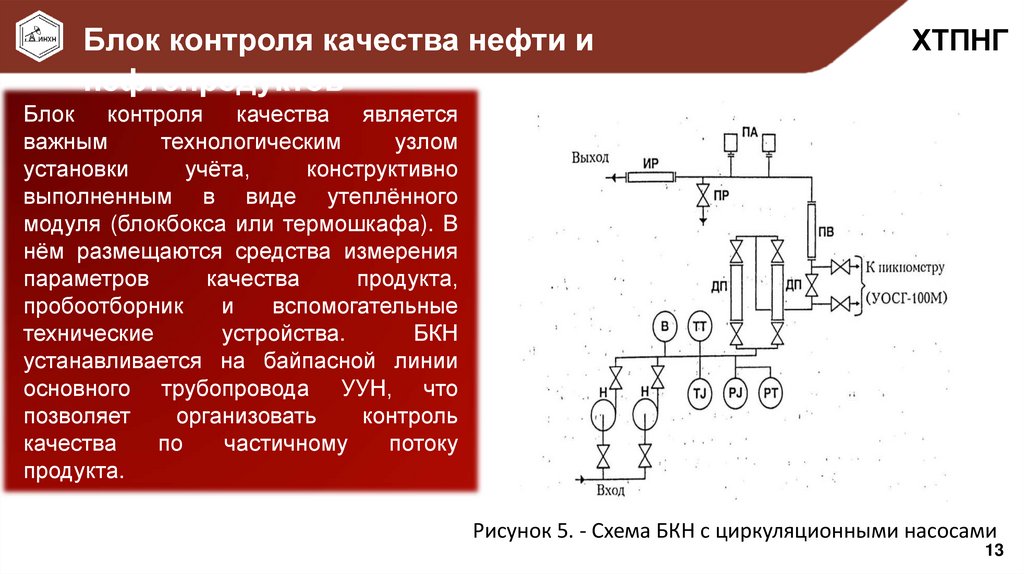

Рисунок 5. - Схема БКН с циркуляционными насосами
13

14.

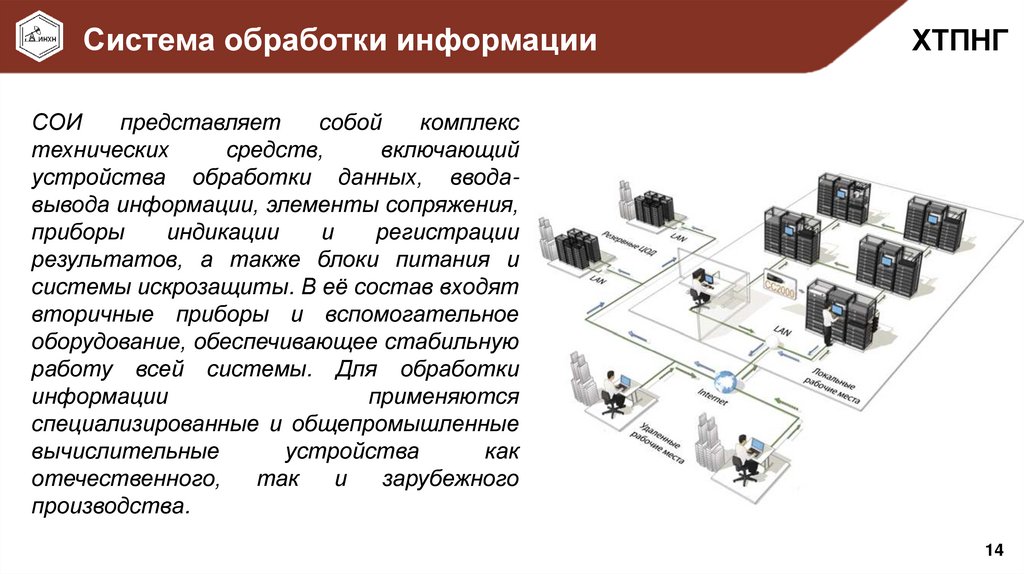

Система обработки информации
ХТПНГ
СОИ
представляет
собой
комплекс
технических
средств,
включающий
устройства обработки данных, вводавывода информации, элементы сопряжения,
приборы
индикации
и
регистрации
результатов, а также блоки питания и
системы искрозащиты. В её состав входят
вторичные приборы и вспомогательное
оборудование, обеспечивающее стабильную
работу всей системы. Для обработки
информации
применяются
специализированные и общепромышленные
вычислительные
устройства
как
отечественного,
так
и
зарубежного
производства.
14

15.

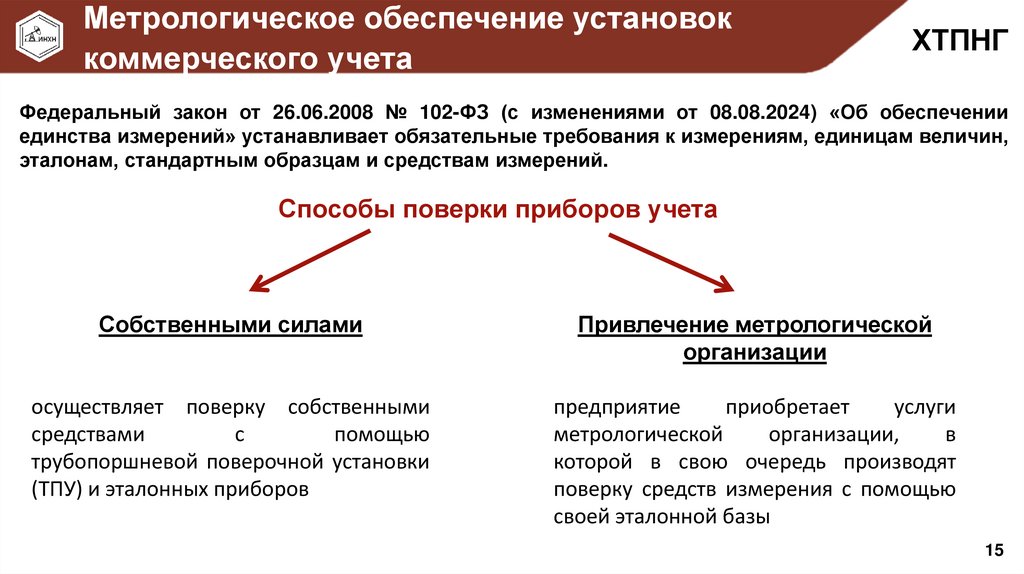

Метрологическое обеспечение установок
коммерческого учета
ХТПНГ
Федеральный закон от 26.06.2008 № 102-ФЗ (с изменениями от 08.08.2024) «Об обеспечении
единства измерений» устанавливает обязательные требования к измерениям, единицам величин,
эталонам, стандартным образцам и средствам измерений.
Способы поверки приборов учета
Собственными силами
Привлечение метрологической
организации
осуществляет поверку собственными
средствами
с
помощью
трубопоршневой поверочной установки
(ТПУ) и эталонных приборов
предприятие
приобретает
услуги
метрологической
организации,
в
которой в свою очередь производят
поверку средств измерения с помощью
своей эталонной базы
15

16.

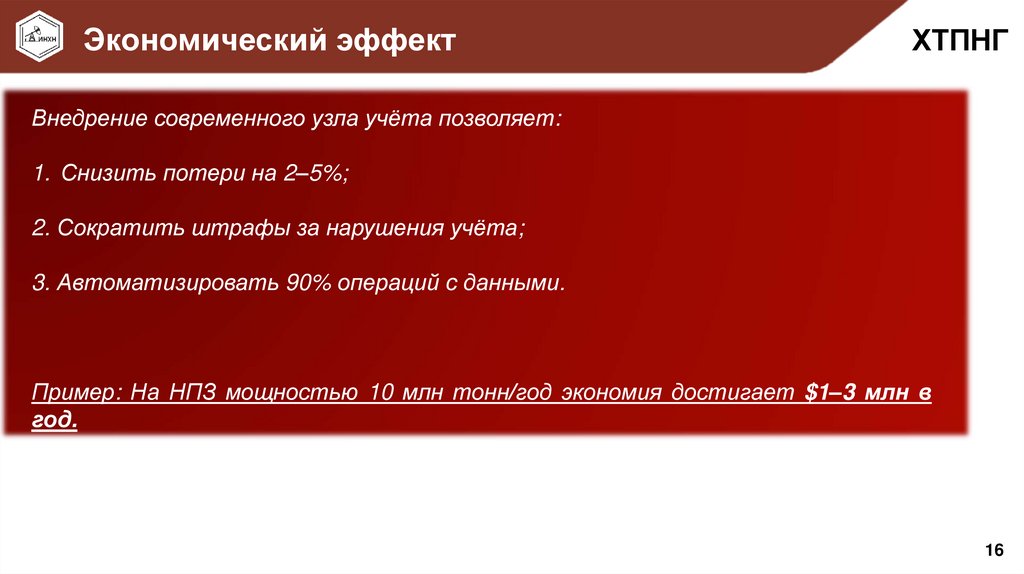

Экономический эффект
ХТПНГ
Внедрение современного узла учёта позволяет:
1. Снизить потери на 2–5%;
2. Сократить штрафы за нарушения учёта;
3. Автоматизировать 90% операций с данными.
Пример: На НПЗ мощностью 10 млн тонн/год экономия достигает $1–3 млн в
год.
16

17.

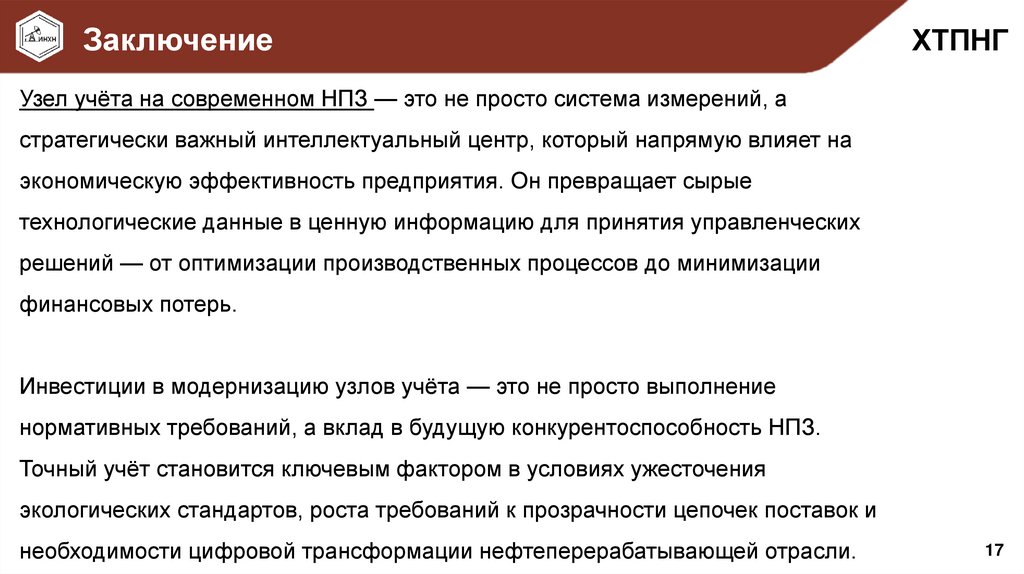

Заключение
ХТПНГ
Узел учёта на современном НПЗ — это не просто система измерений, а
стратегически важный интеллектуальный центр, который напрямую влияет на
экономическую эффективность предприятия. Он превращает сырые
технологические данные в ценную информацию для принятия управленческих
решений — от оптимизации производственных процессов до минимизации
финансовых потерь.
Инвестиции в модернизацию узлов учёта — это не просто выполнение
нормативных требований, а вклад в будущую конкурентоспособность НПЗ.
Точный учёт становится ключевым фактором в условиях ужесточения
экологических стандартов, роста требований к прозрачности цепочек поставок и
необходимости цифровой трансформации нефтеперерабатывающей отрасли.
17

18.

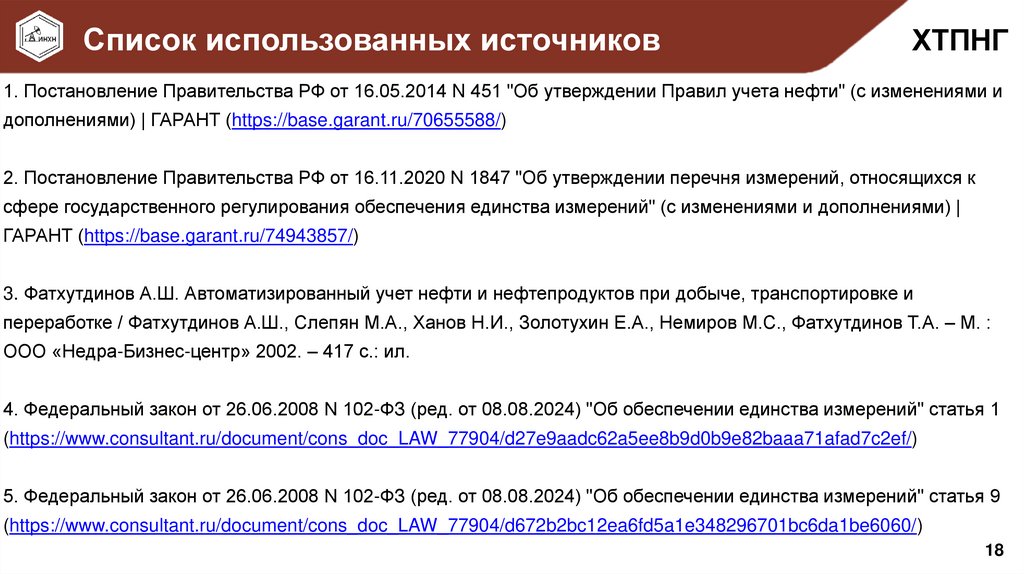

Список использованных источников
ХТПНГ
1. Постановление Правительства РФ от 16.05.2014 N 451 "Об утверждении Правил учета нефти" (с изменениями и
дополнениями) | ГАРАНТ (https://base.garant.ru/70655588/)
2. Постановление Правительства РФ от 16.11.2020 N 1847 "Об утверждении перечня измерений, относящихся к
сфере государственного регулирования обеспечения единства измерений" (с изменениями и дополнениями) |
ГАРАНТ (https://base.garant.ru/74943857/)
3. Фатхутдинов А.Ш. Автоматизированный учет нефти и нефтепродуктов при добыче, транспортировке и
переработке / Фатхутдинов А.Ш., Слепян М.А., Ханов Н.И., Золотухин Е.А., Немиров М.С., Фатхутдинов Т.А. – М. :
ООО «Недра-Бизнес-центр» 2002. – 417 с.: ил.
4. Федеральный закон от 26.06.2008 N 102-ФЗ (ред. от 08.08.2024) "Об обеспечении единства измерений" статья 1
(https://www.consultant.ru/document/cons_doc_LAW_77904/d27e9aadc62a5ee8b9d0b9e82baaa71afad7c2ef/)
5. Федеральный закон от 26.06.2008 N 102-ФЗ (ред. от 08.08.2024) "Об обеспечении единства измерений" статья 9
(https://www.consultant.ru/document/cons_doc_LAW_77904/d672b2bc12ea6fd5a1e348296701bc6da1be6060/)
