ПЭ_Практика№14 (2)

1. Экономическая целесообразность природоохранных мероприятий

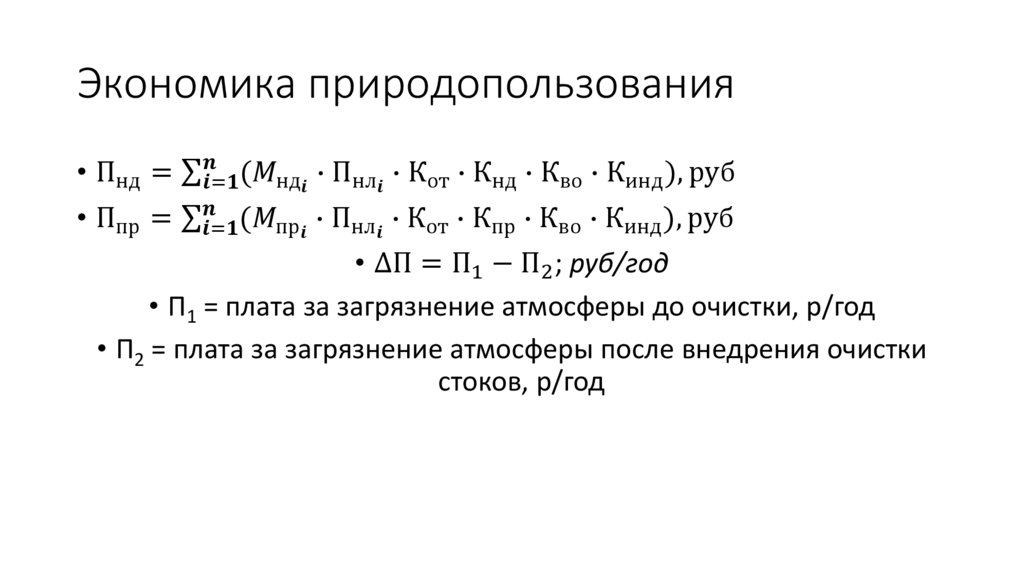

Платежи за НВОС как механизм экологического регулирования

2. Технологические схемы

Принципы построения

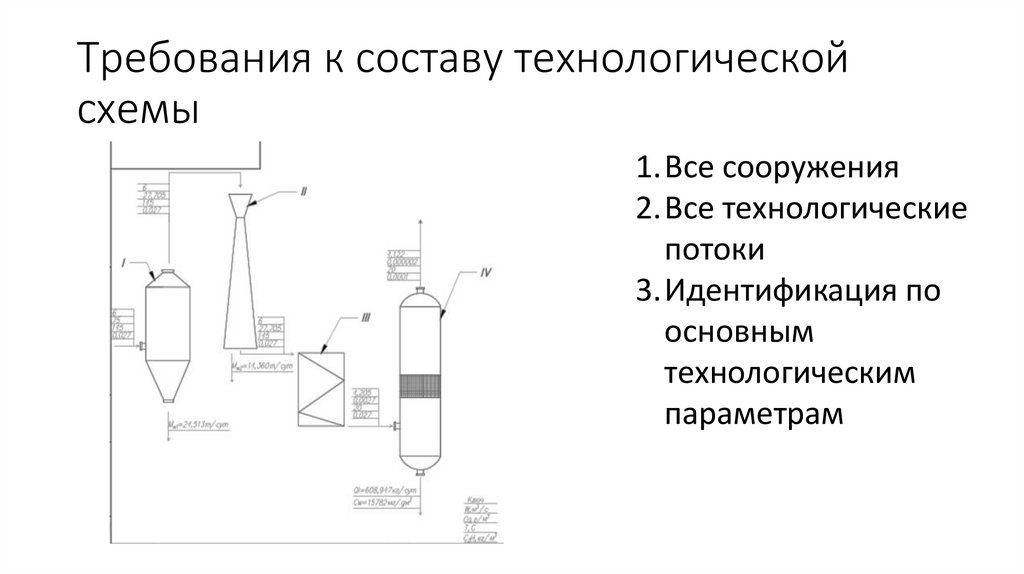

3. Требования к составу технологической схемы

1.Все сооружения
2.Все технологические
потоки
3.Идентификация по
основным
технологическим
параметрам

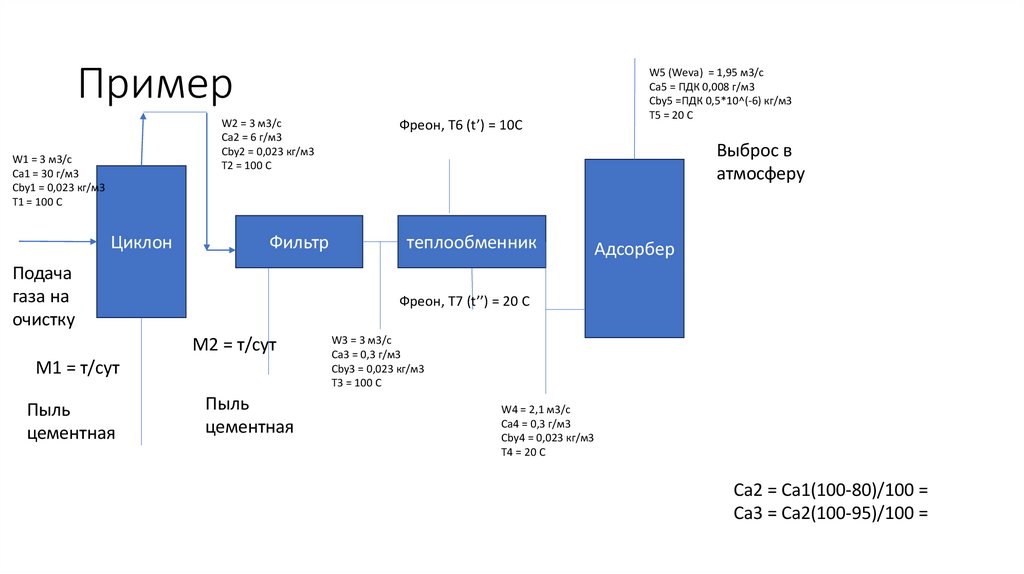

4. Пример

W2 = 3 м3/c
Ca2 = 6 г/м3
Сby2 = 0,023 кг/м3
Т2 = 100 С
W1 = 3 м3/c
Ca1 = 30 г/м3
Сby1 = 0,023 кг/м3
Т1 = 100 С
Циклон
Фильтр
Подача
газа на
очистку
Выброс в
атмосферу
теплообменник
Адсорбер
Фреон, Т7 (t’’) = 20 С
М2 = т/сут
М1 = т/сут
Пыль
цементная
Фреон, Т6 (t’) = 10С
W5 (Weva) = 1,95 м3/c
Ca5 = ПДК 0,008 г/м3
Сby5 =ПДК 0,5*10^(-6) кг/м3
Т5 = 20 С
Пыль
цементная
W3 = 3 м3/c
Ca3 = 0,3 г/м3
Сby3 = 0,023 кг/м3
Т3 = 100 С
W4 = 2,1 м3/c
Ca4 = 0,3 г/м3
Сby4 = 0,023 кг/м3
Т4 = 20 С
Са2 = Са1(100-80)/100 =
Сa3 = Ca2(100-95)/100 =

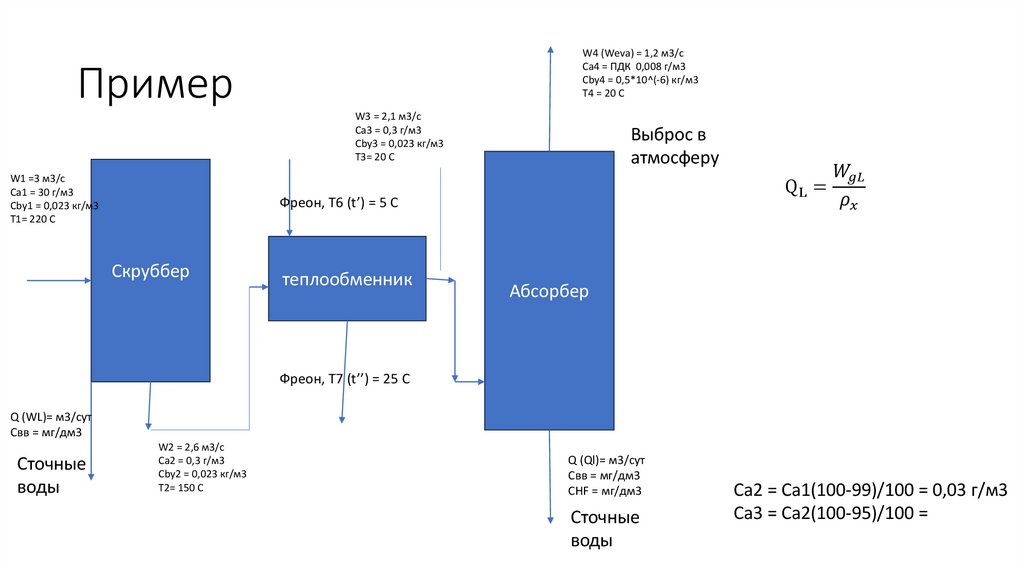

5. Пример

W4 (Weva) = 1,2 м3/с
Са4 = ПДК 0,008 г/м3
Сby4 = 0,5*10^(-6) кг/м3
Т4 = 20 С
Пример
W3 = 2,1 м3/с
Са3 = 0,3 г/м3
Сby3 = 0,023 кг/м3
Т3= 20 С
W1 =3 м3/с
Са1 = 30 г/м3
Сby1 = 0,023 кг/м3
Т1= 220 С
Выброс в
атмосферу
Фреон, Т6 (t’) = 5 С
Скруббер
теплообменник
