презаза к курсачу

1.

Санкт-Петербургский государственный университет
телекоммуникаций им. проф. М.А. Бонч-Бруевича
(СПбГУТ)
Курсовой проект
"Расчёт и построение кабельных сетей телевизионного вещания для
многоэтажных зданий"
Выполнил: Землянов В.С.,
группа РЦТ-31
Преподаватель: Вересов В.Д.
1

2.

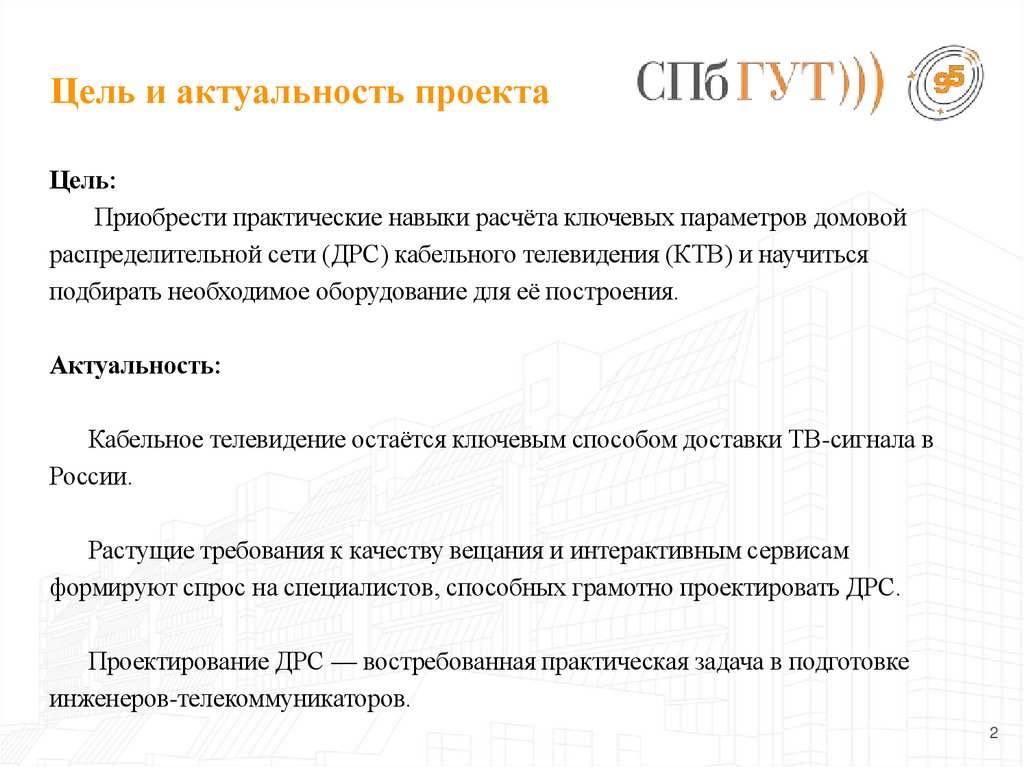

Цель и актуальность проекта
Цель:
Приобрести практические навыки расчёта ключевых параметров домовой
распределительной сети (ДРС) кабельного телевидения (КТВ) и научиться
подбирать необходимое оборудование для её построения.
Актуальность:
Кабельное телевидение остаётся ключевым способом доставки ТВ-сигнала в
России.
Растущие требования к качеству вещания и интерактивным сервисам
формируют спрос на специалистов, способных грамотно проектировать ДРС.
Проектирование ДРС — востребованная практическая задача в подготовке
инженеров-телекоммуникаторов.
2

3.

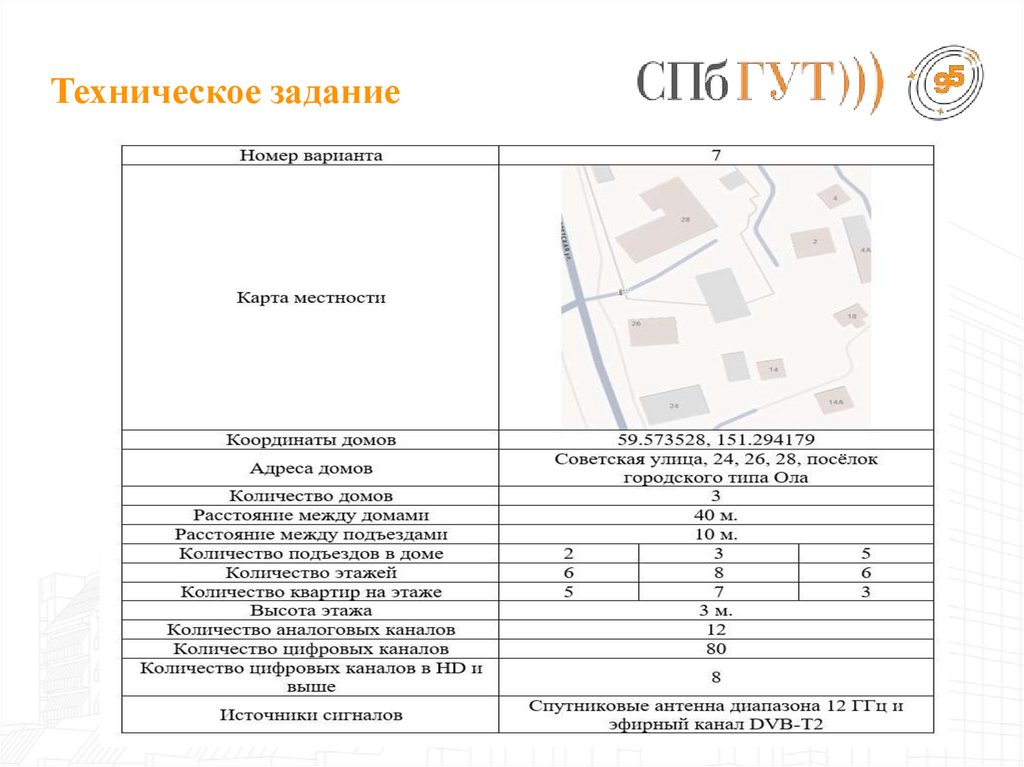

Техническое задание

4.

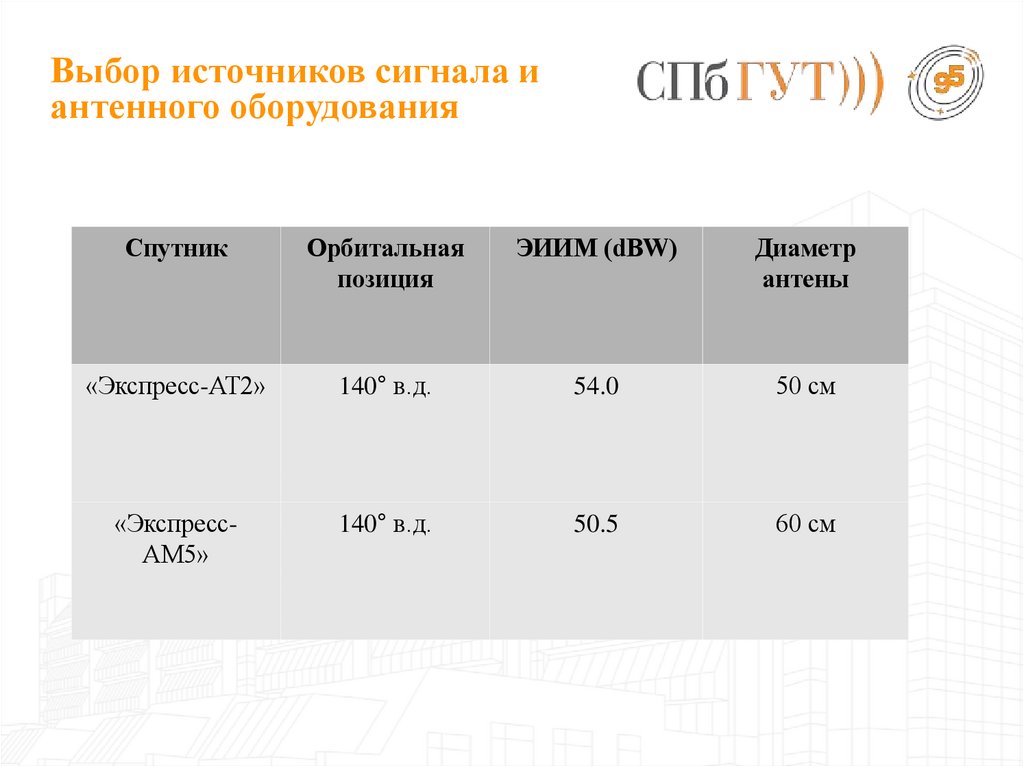

Выбор источников сигнала и
антенного оборудования
Спутник
Орбитальная
позиция
ЭИИМ (dBW)
Диаметр
антены
«Экспресс-АТ2»
140° в.д.
54.0
50 см
«ЭкспрессАМ5»
140° в.д.
50.5
60 см

5.

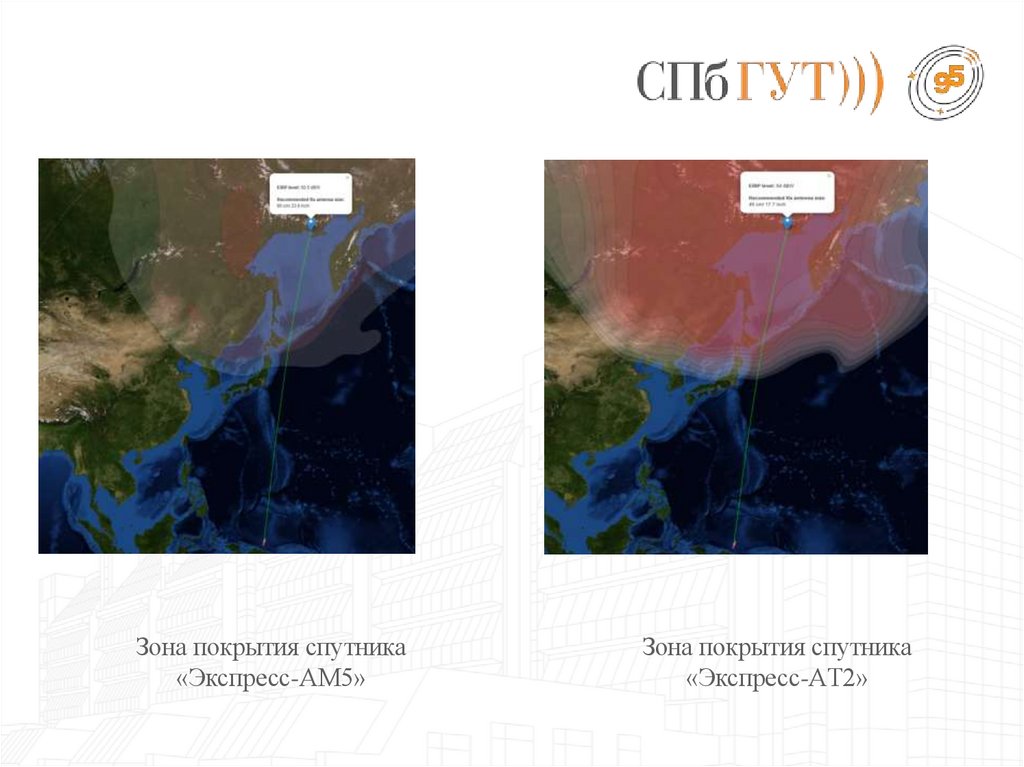

Зона покрытия спутника
«Экспресс-АМ5»
Зона покрытия спутника
«Экспресс-АT2»

6.

Ключевые расчёты ориентации
антенны
Формулы:
Угол места (EI):
Азимут (Az):
= 21.7
=193° (Юго-Запад)
где Δλ = λприема — λспутника,
φ — широта места приему
Оба спутника находятся в одной орбитальной позиции → углы совпадают.

7.

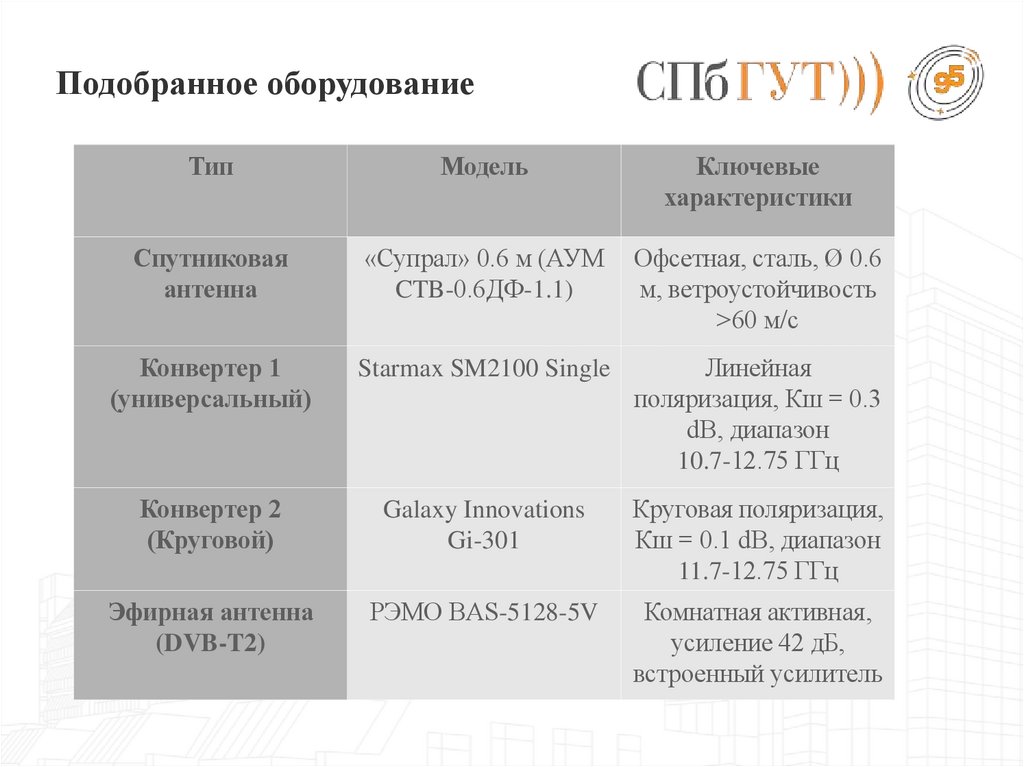

Подобранное оборудование
Тип
Модель
Ключевые
характеристики
Спутниковая
антенна
«Супрал» 0.6 м (АУМ
CTB-0.6ДФ-1.1)
Офсетная, сталь, Ø 0.6
м, ветроустойчивость
>60 м/с
Конвертер 1
(универсальный)
Starmax SM2100 Single
Линейная
поляризация, Кш = 0.3
dB, диапазон
10.7-12.75 ГГц
Конвертер 2
(Круговой)
Galaxy Innovations
Gi-301
Круговая поляризация,
Кш = 0.1 dB, диапазон
11.7-12.75 ГГц
Эфирная антенна
(DVB-T2)
РЭМО BAS-5128-5V
Комнатная активная,
усиление 42 дБ,
встроенный усилитель

8.

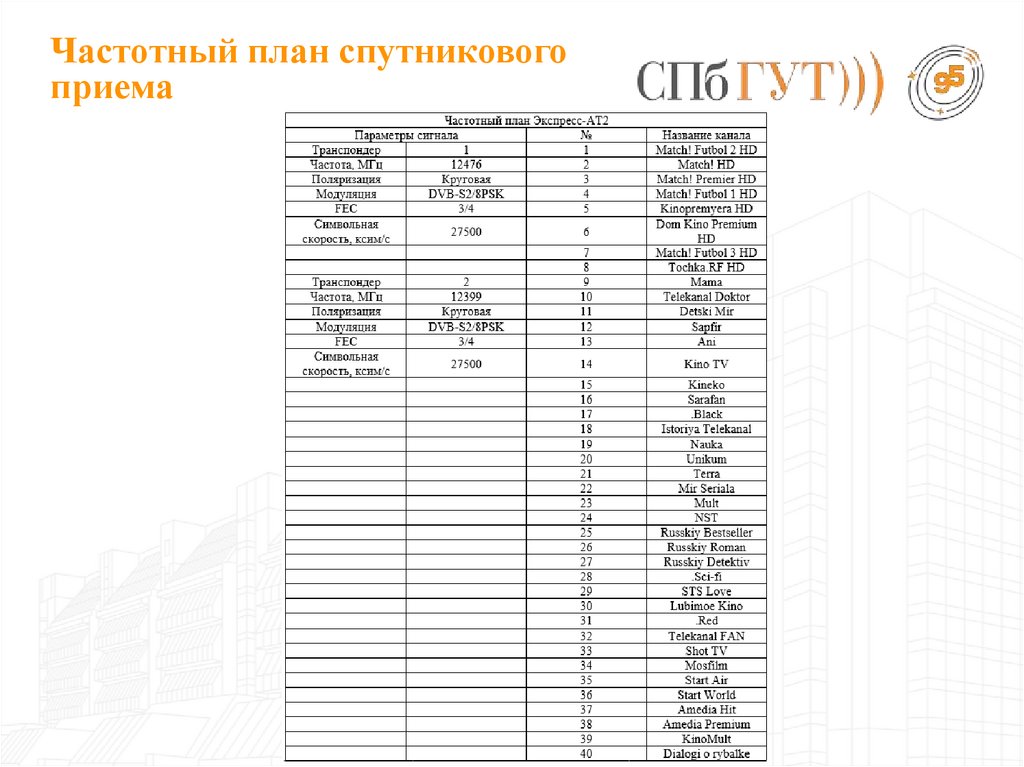

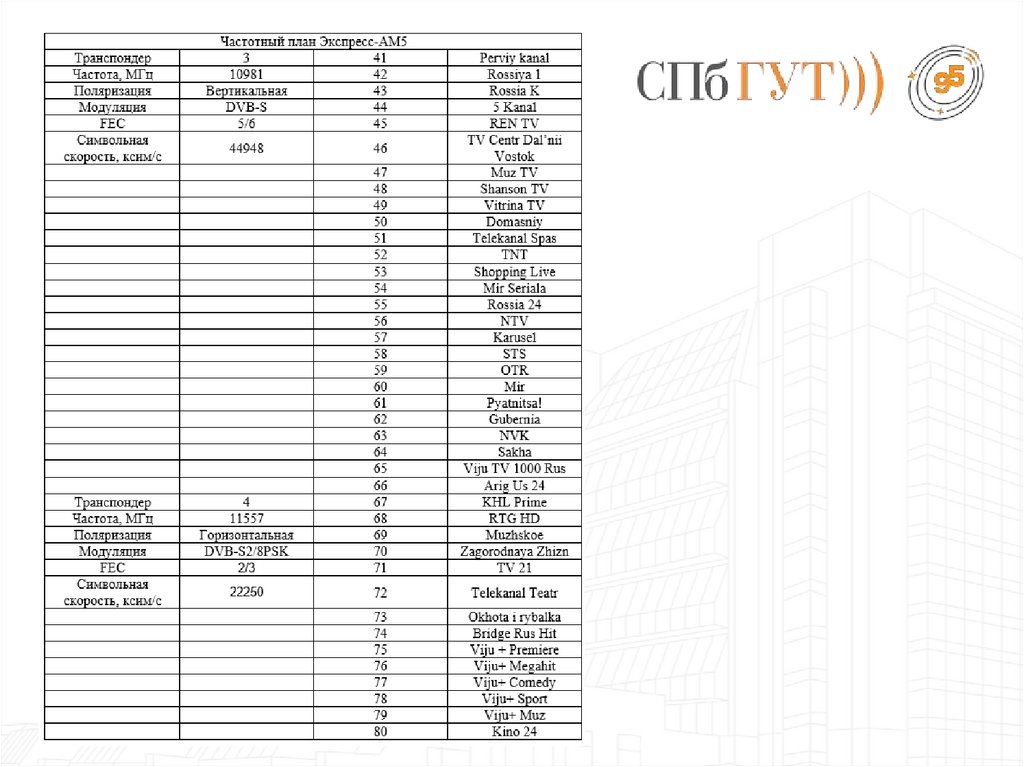

Частотный план спутникового
приема

9.

10.

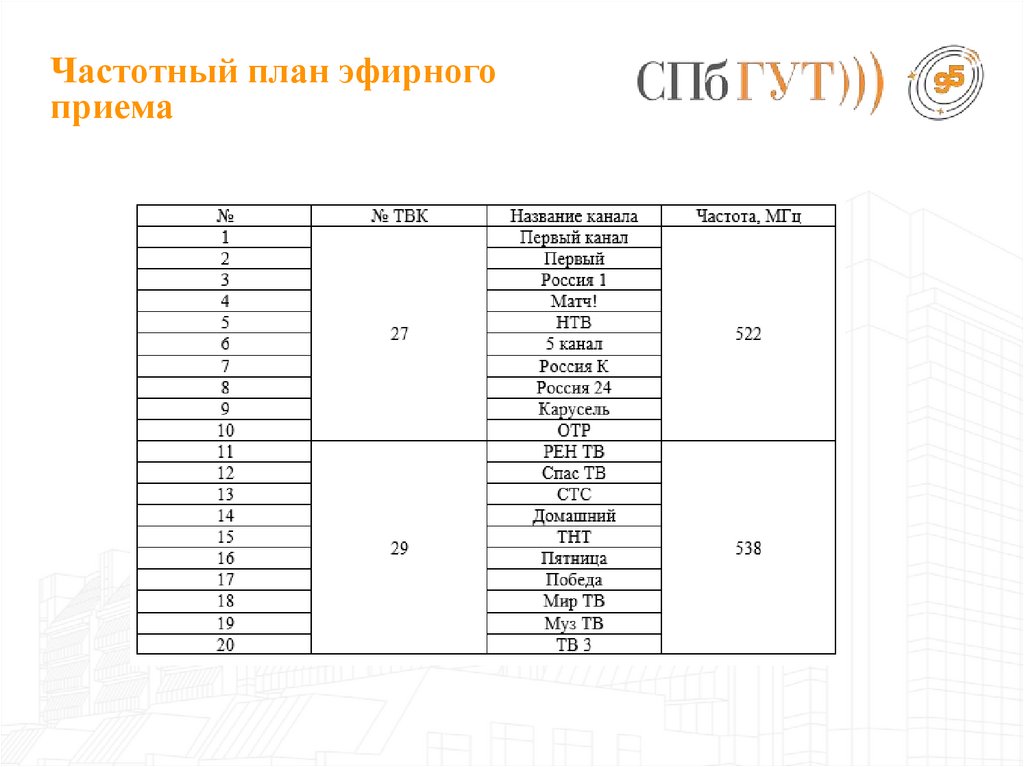

Частотный план эфирного
приема

11.

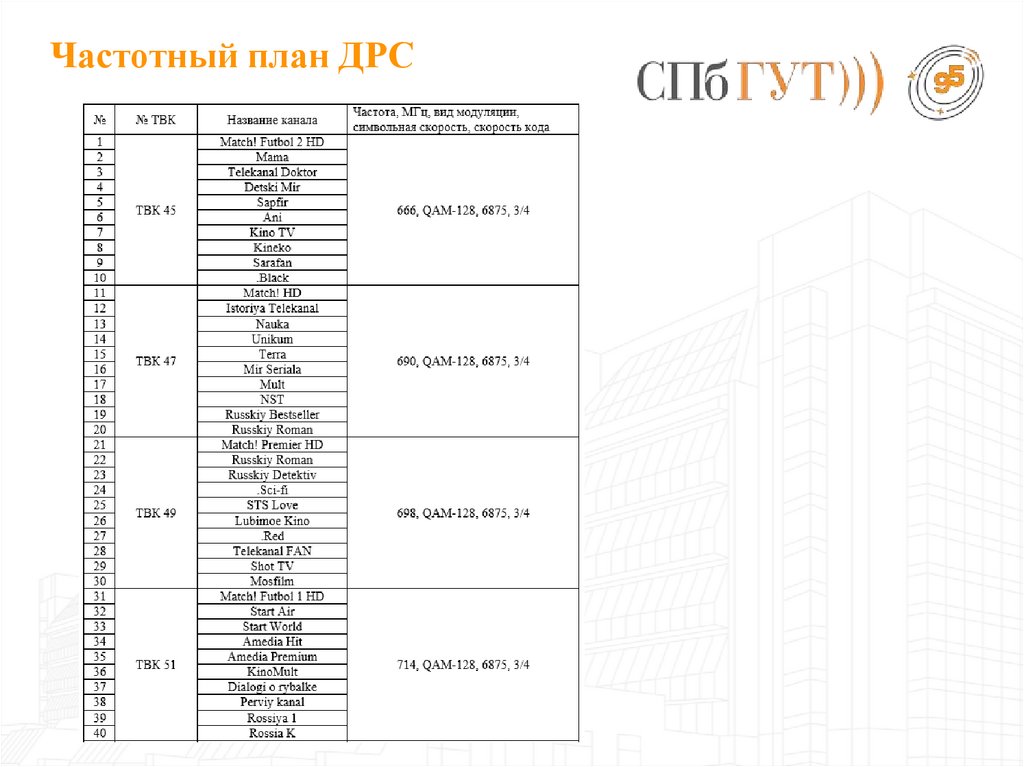

Частотный план ДРС

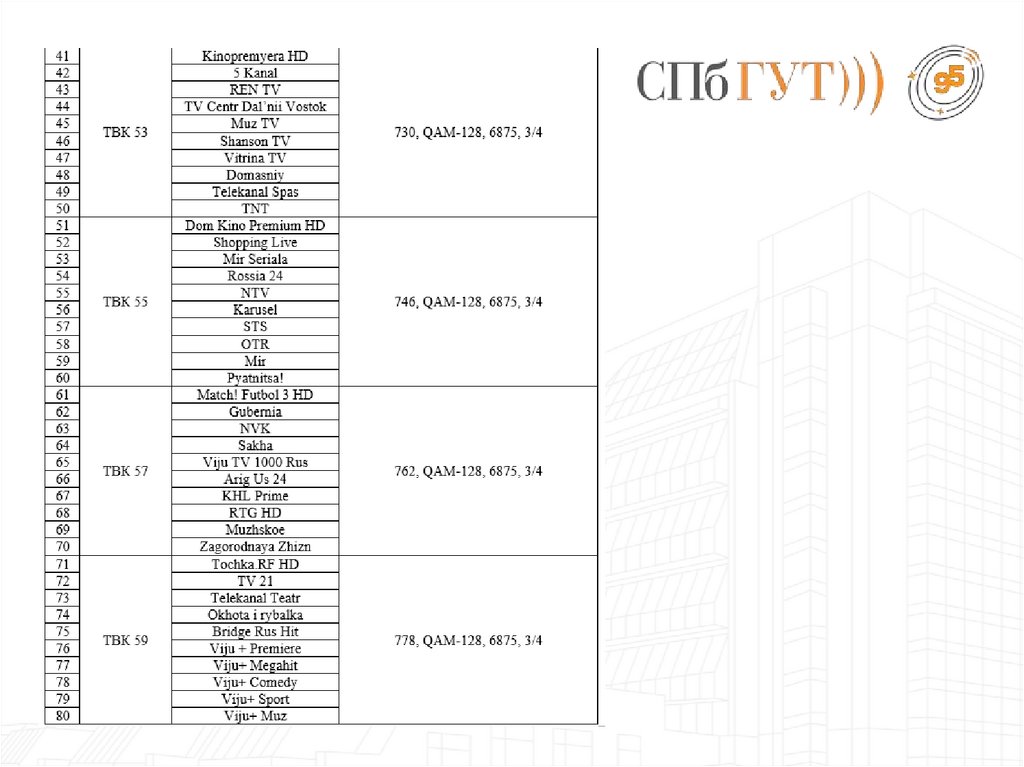

12.

13.

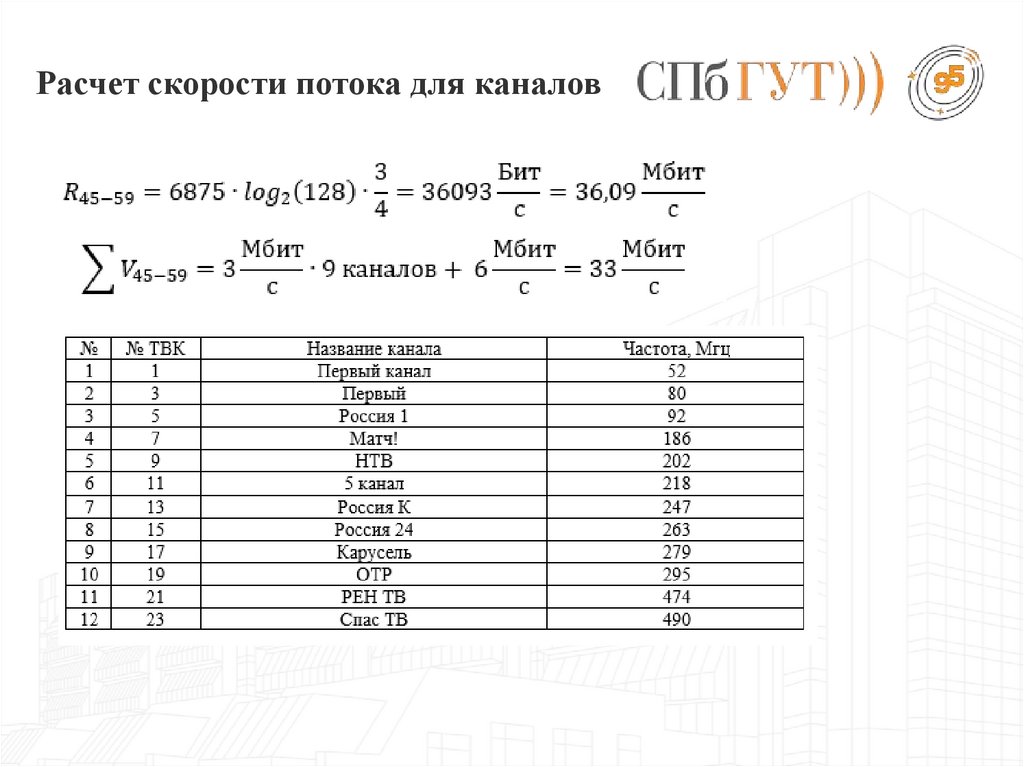

Расчет скорости потока для каналов

14.

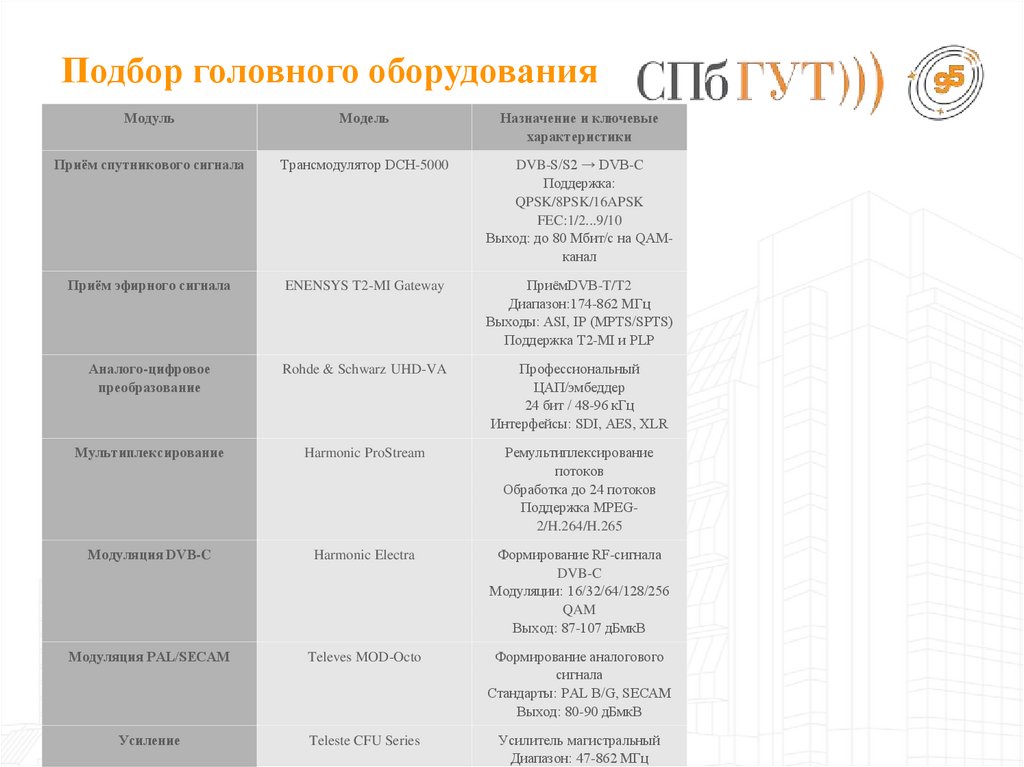

Подбор головного оборудования
Модуль
Модель
Назначение и ключевые
характеристики
Приём спутникового сигнала
Трансмодулятор DCH-5000
DVB-S/S2 → DVB-C
Поддержка:
QPSK/8PSK/16APSK
FEC:1/2...9/10
Выход: до 80 Мбит/с на QAMканал
Приём эфирного сигнала
ENENSYS T2-MI Gateway
ПриёмDVB-T/T2
Диапазон:174-862 МГц
Выходы: ASI, IP (MPTS/SPTS)
Поддержка T2-MI и PLP
Аналого-цифровое
преобразование
Rohde & Schwarz UHD-VA
Профессиональный
ЦАП/эмбеддер
24 бит / 48-96 кГц
Интерфейсы: SDI, AES, XLR
Мультиплексирование
Harmonic ProStream
Ремультиплексирование
потоков
Обработка до 24 потоков
Поддержка MPEG2/H.264/H.265
Модуляция DVB-C
Harmonic Electra
Формирование RF-сигнала
DVB-C
Модуляции: 16/32/64/128/256
QAM
Выход: 87-107 дБмкВ
Модуляция PAL/SECAM
Televes MOD-Octo
Формирование аналогового
сигнала
Стандарты: PAL B/G, SECAM
Выход: 80-90 дБмкВ
Усиление
Teleste CFU Series
Усилитель магистральный
Диапазон: 47-862 МГц

15.

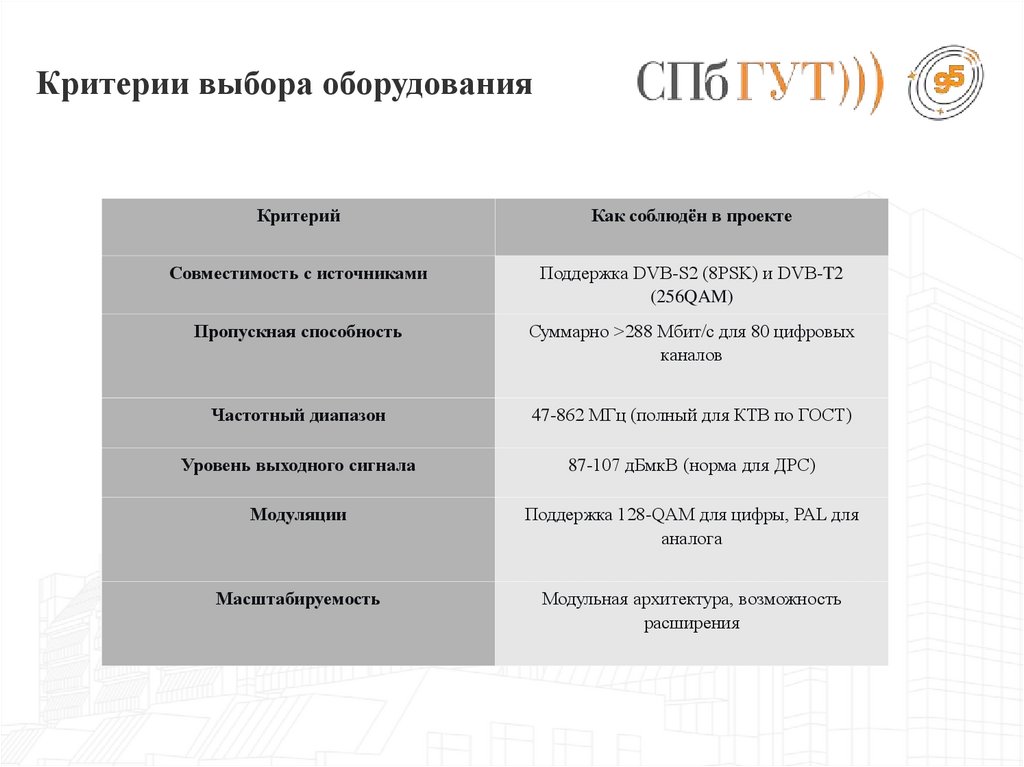

Критерии выбора оборудования
Критерий
Как соблюдён в проекте
Совместимость с источниками
Поддержка DVB-S2 (8PSK) и DVB-T2
(256QAM)
Пропускная способность
Суммарно >288 Мбит/с для 80 цифровых
каналов
Частотный диапазон
47-862 МГц (полный для КТВ по ГОСТ)
Уровень выходного сигнала
87-107 дБмкВ (норма для ДРС)
Модуляции
Поддержка 128-QAM для цифры, PAL для
аналога
Масштабируемость
Модульная архитектура, возможность
расширения

16.

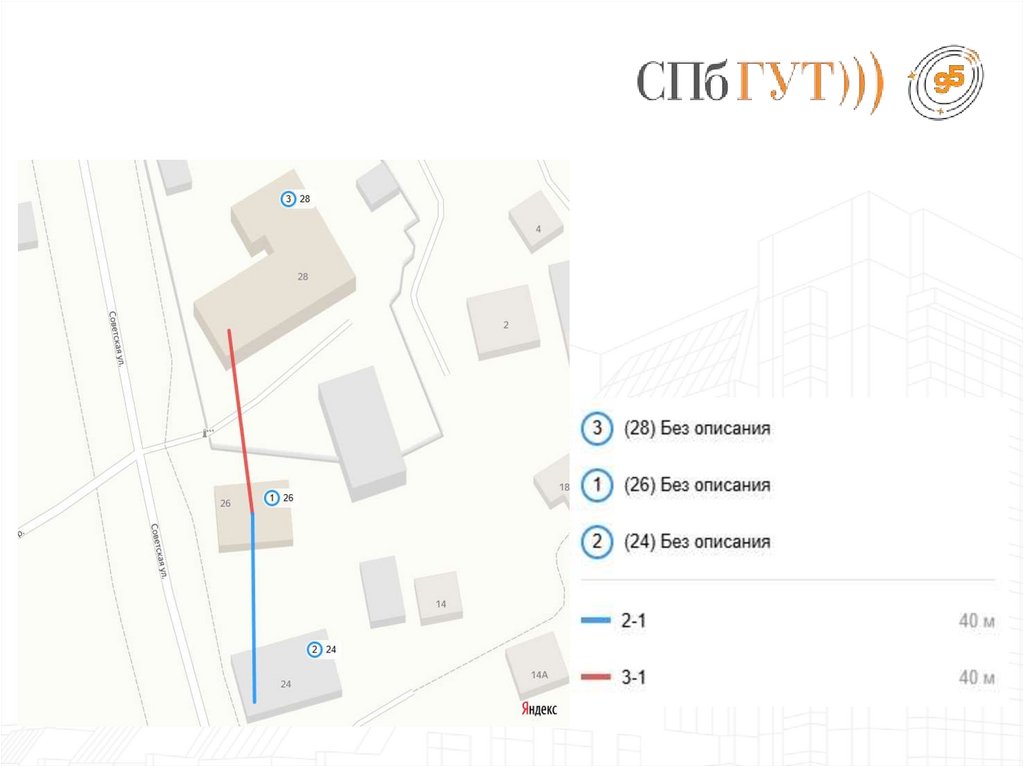

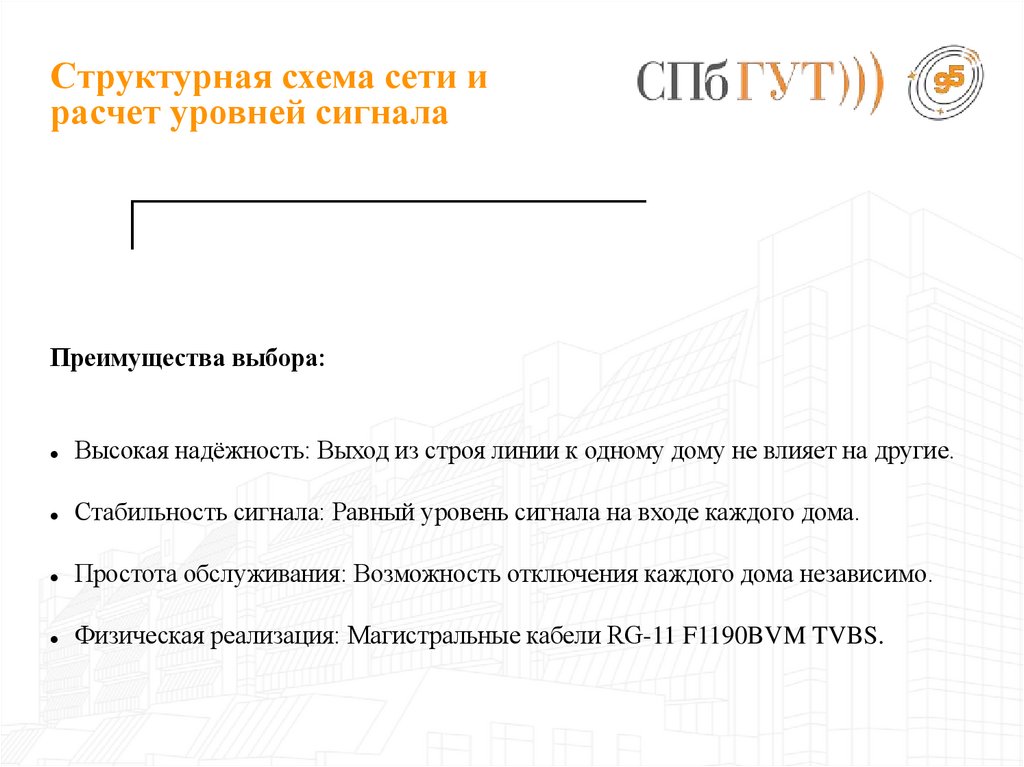

Структурная схема сети и
расчет уровней сигнала
Преимущества выбора:
Высокая надёжность: Выход из строя линии к одному дому не влияет на другие.
Стабильность сигнала: Равный уровень сигнала на входе каждого дома.
Простота обслуживания: Возможность отключения каждого дома независимо.
Физическая реализация: Магистральные кабели RG-11 F1190BVM TVBS.

17.

18.

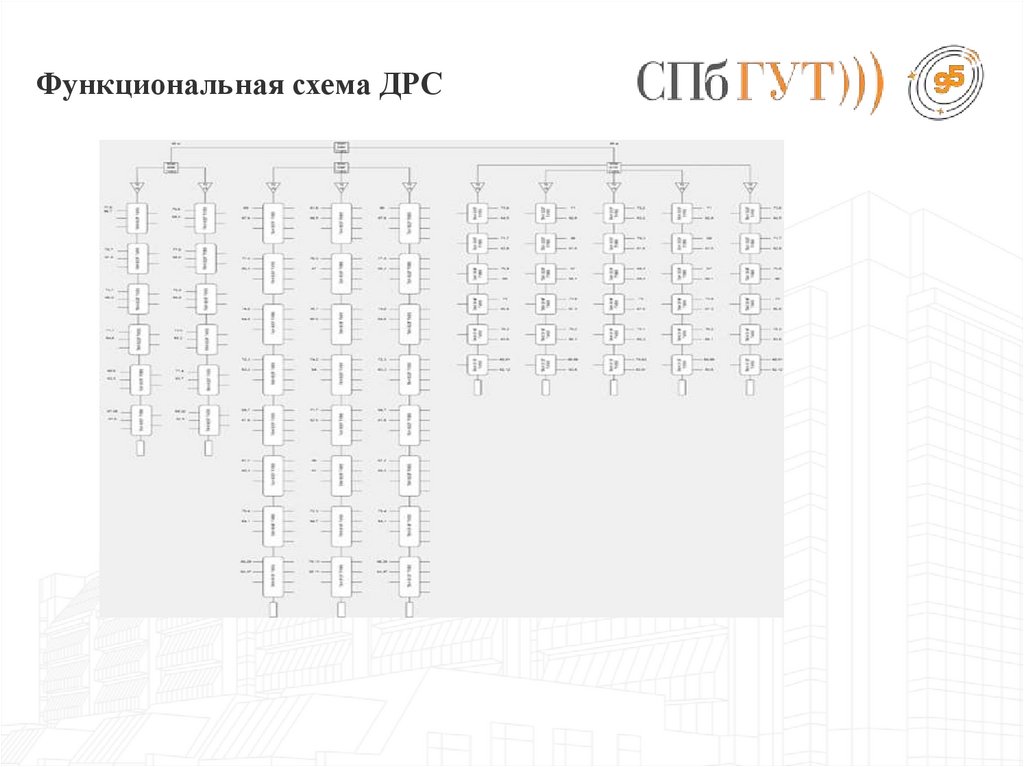

Функциональная схема ДРС

19.

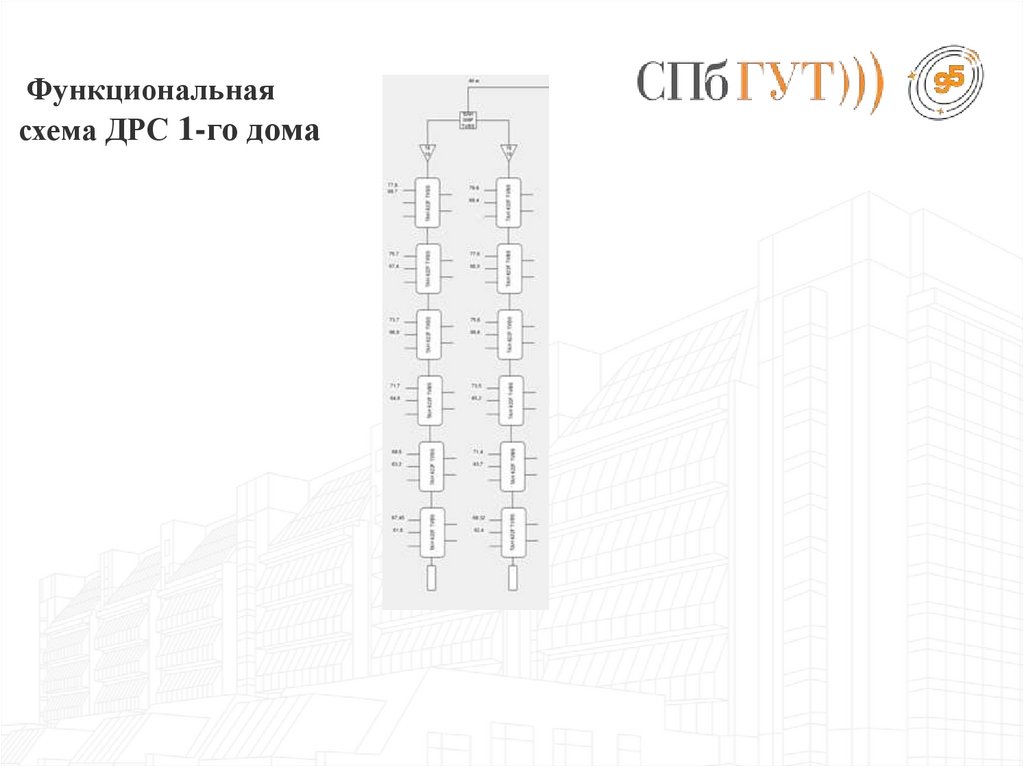

Функциональная
схема ДРС 1-го дома

20.

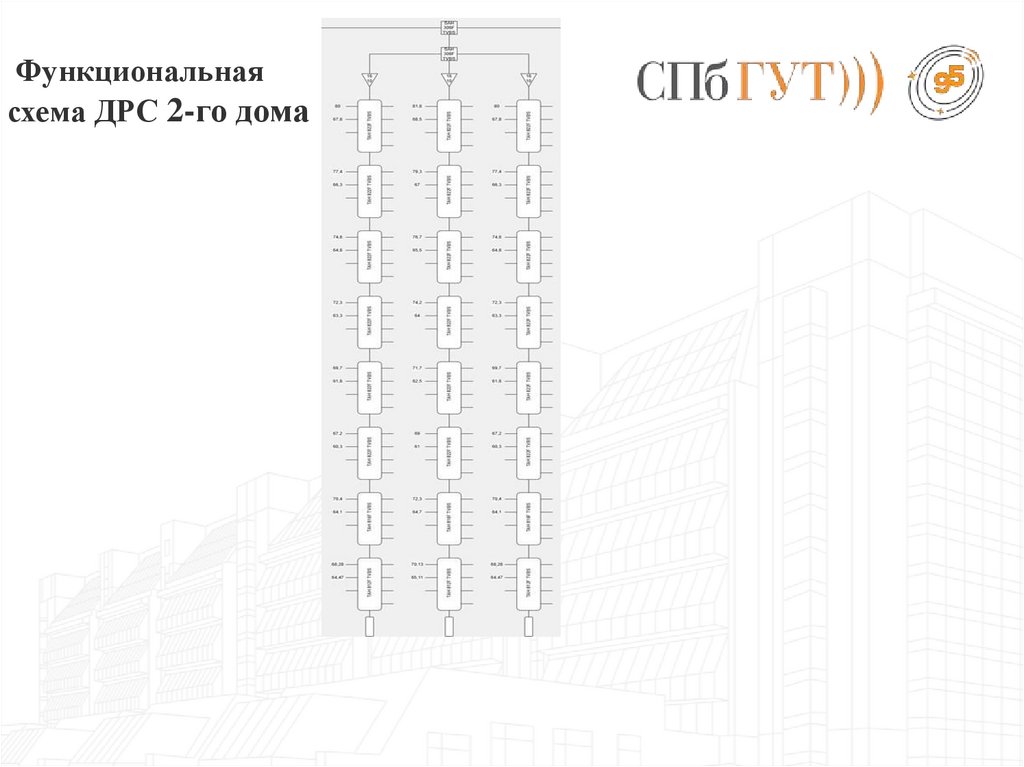

Функциональная
схема ДРС 2-го дома

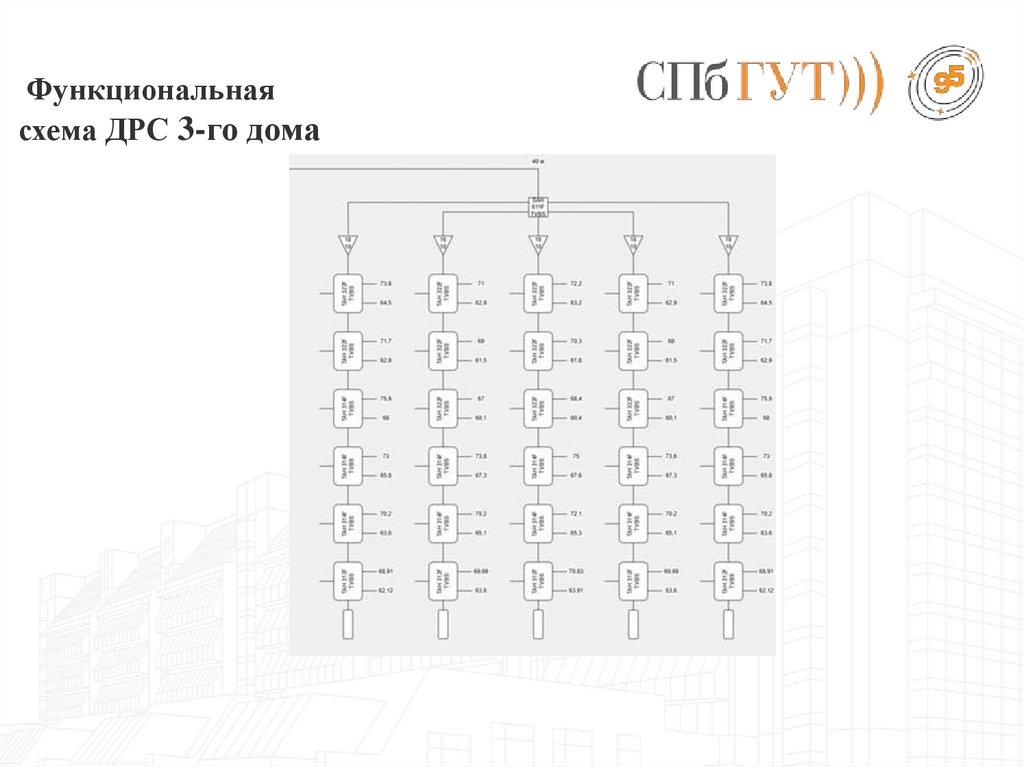

21.

Функциональная
схема ДРС 3-го дома

22.

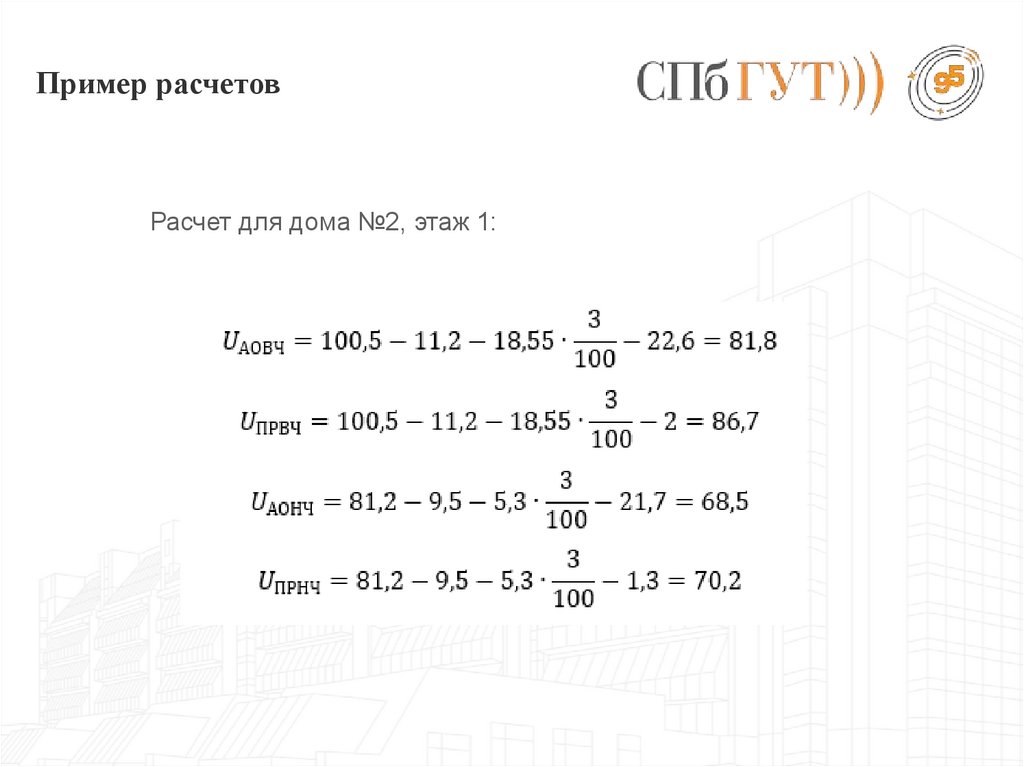

Пример расчетов
Расчет для дома №2, этаж 1:

23.

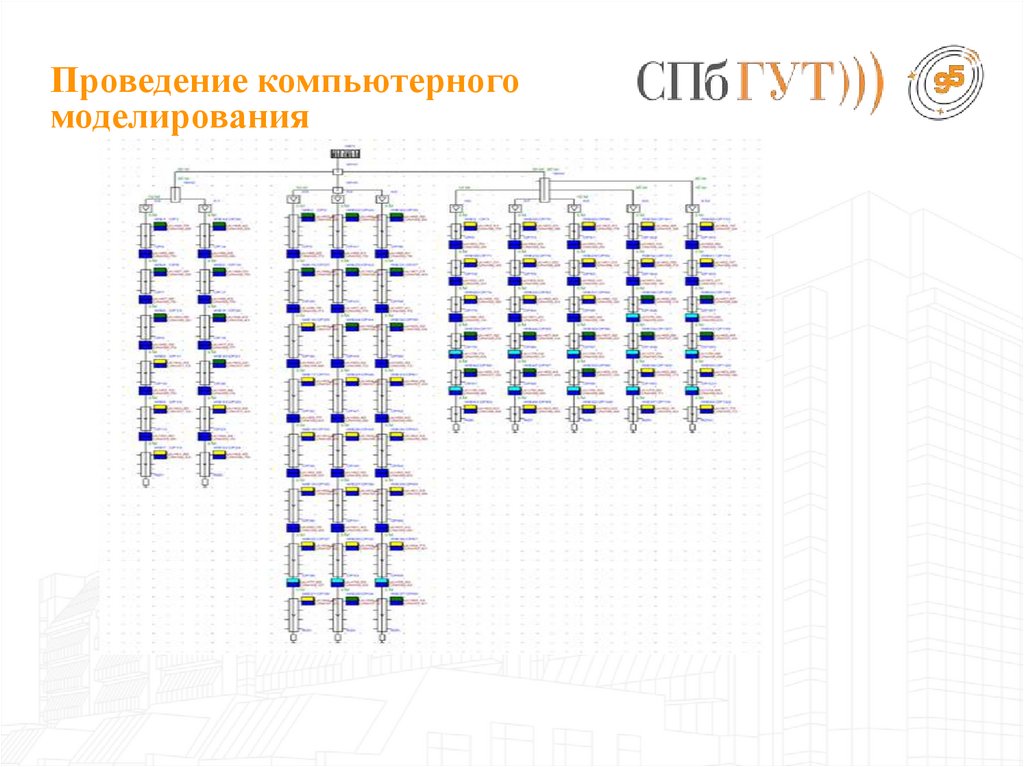

Проведение компьютерного
моделирования

24.

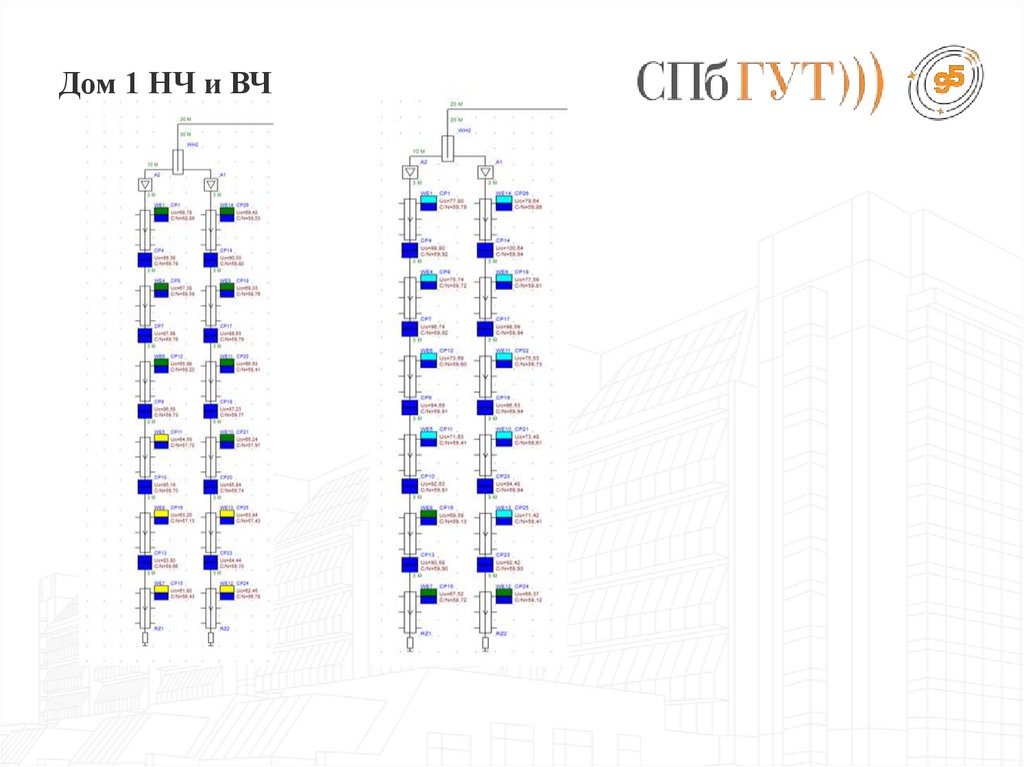

Дом 1 НЧ и ВЧ

25.

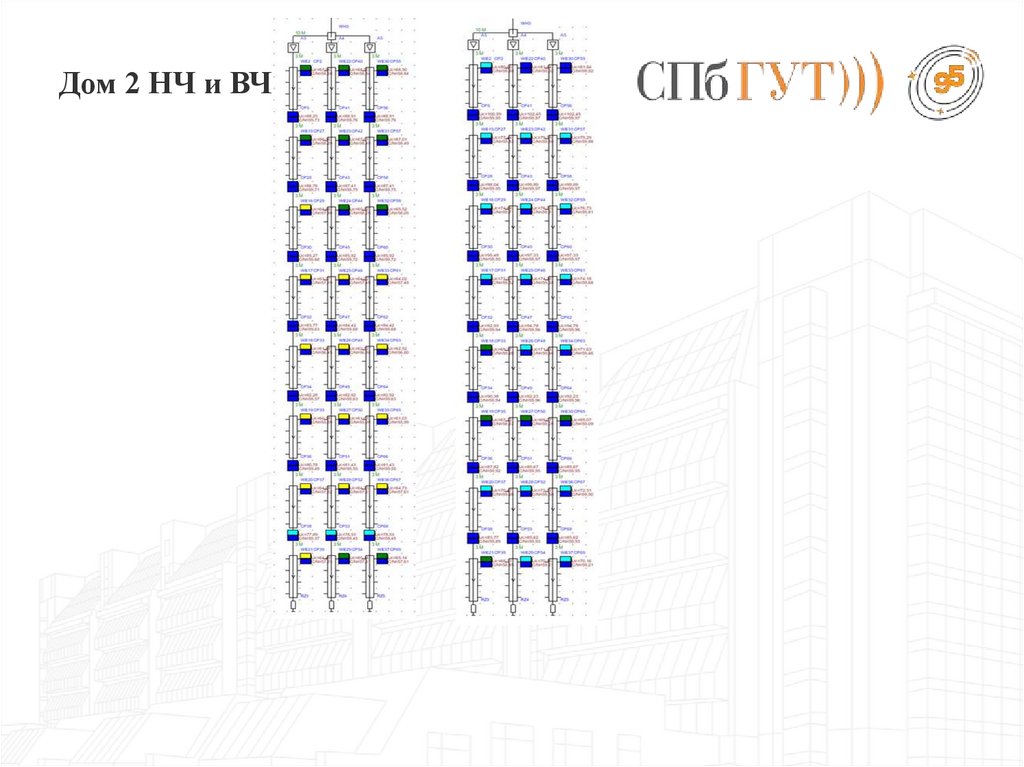

Дом 2 НЧ и ВЧ

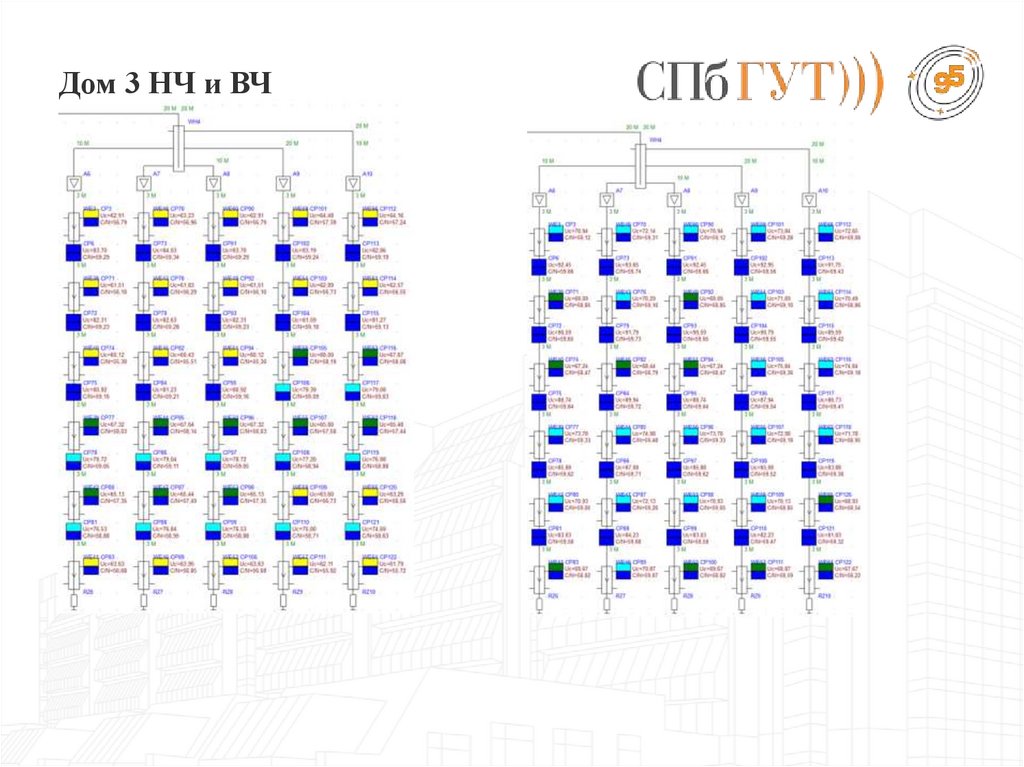

26.

Дом 3 НЧ и ВЧ

27.

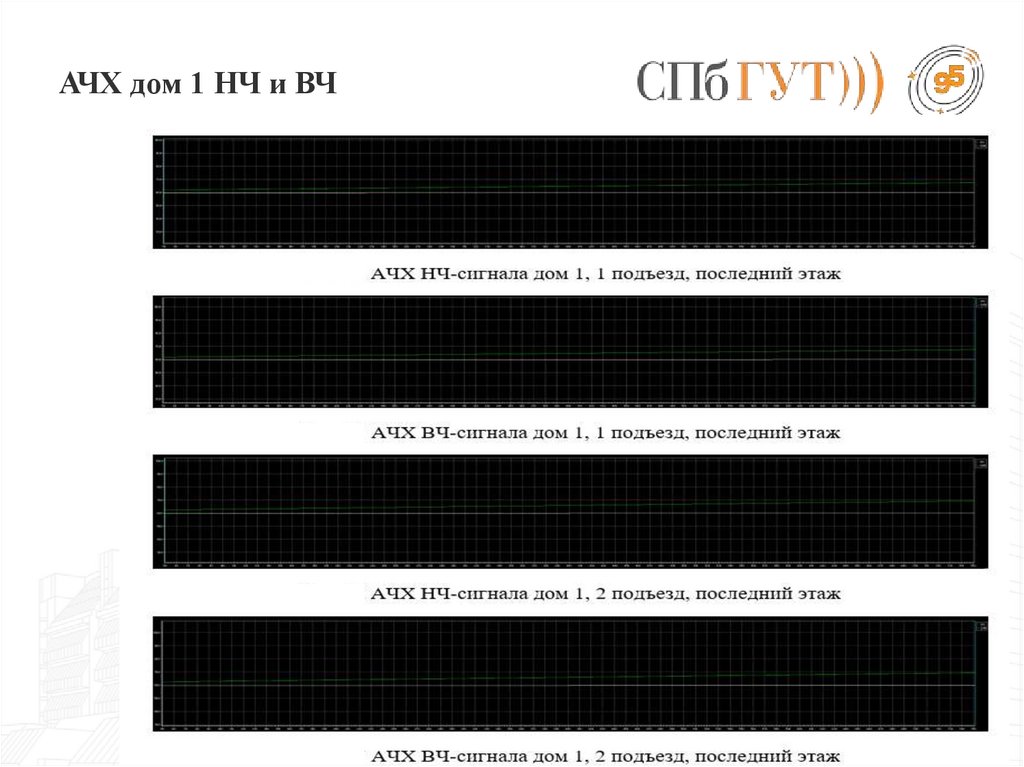

АЧХ дом 1 НЧ и ВЧ

28.

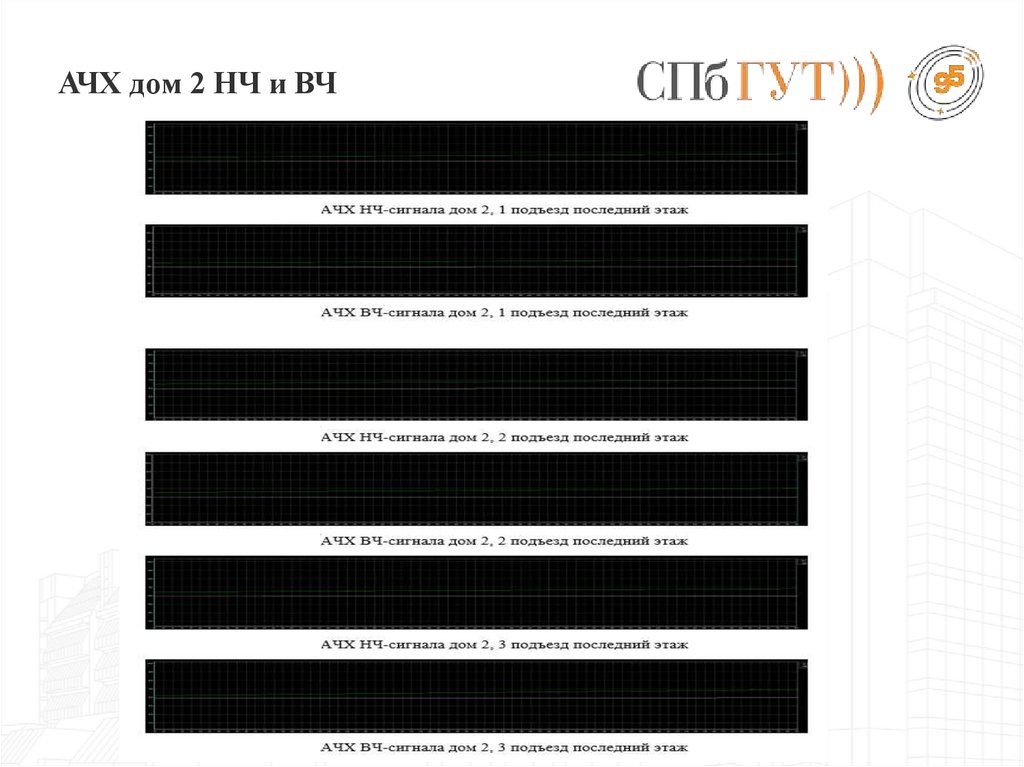

АЧХ дом 2 НЧ и ВЧ

29.

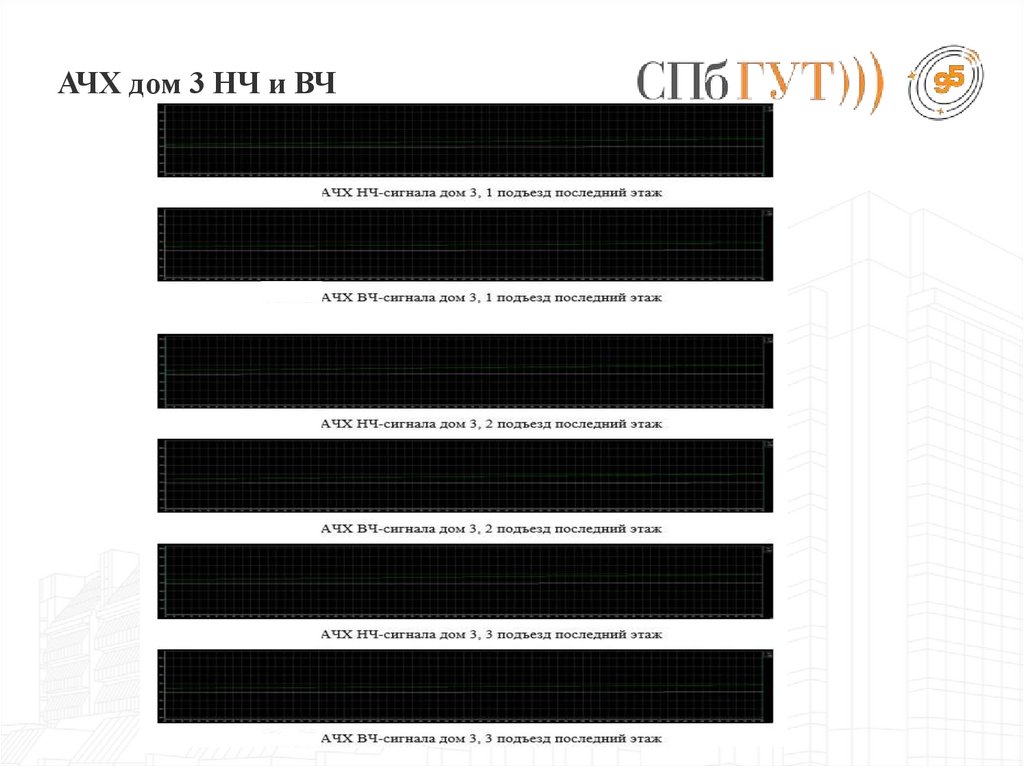

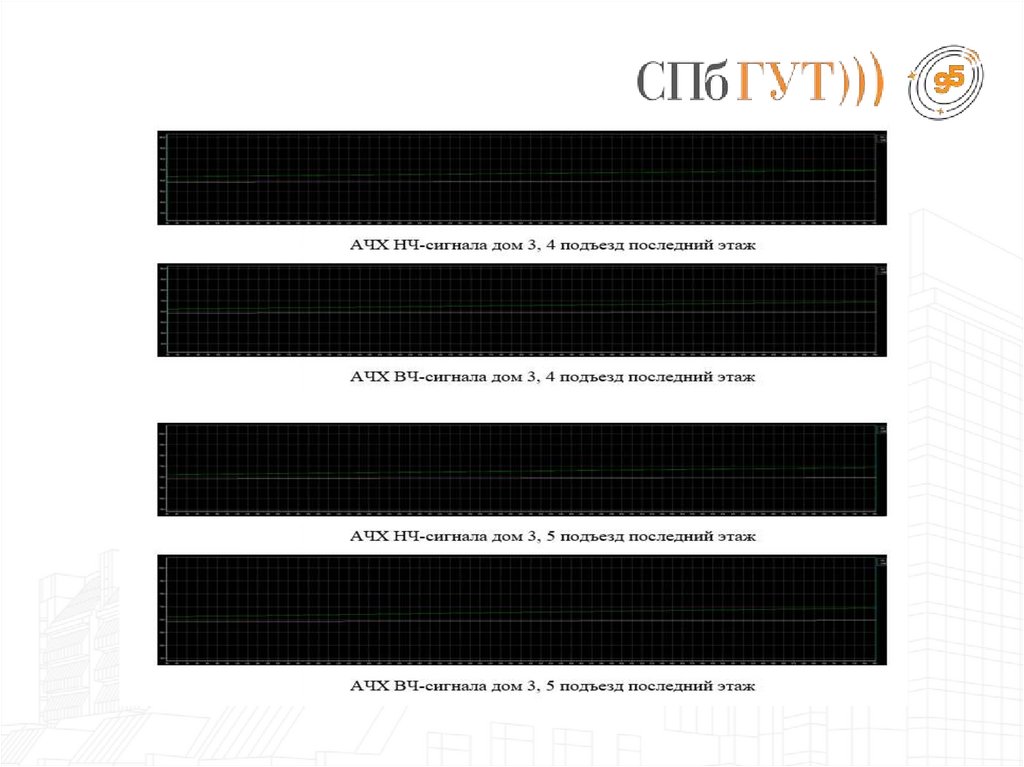

АЧХ дом 3 НЧ и ВЧ

30.

31.

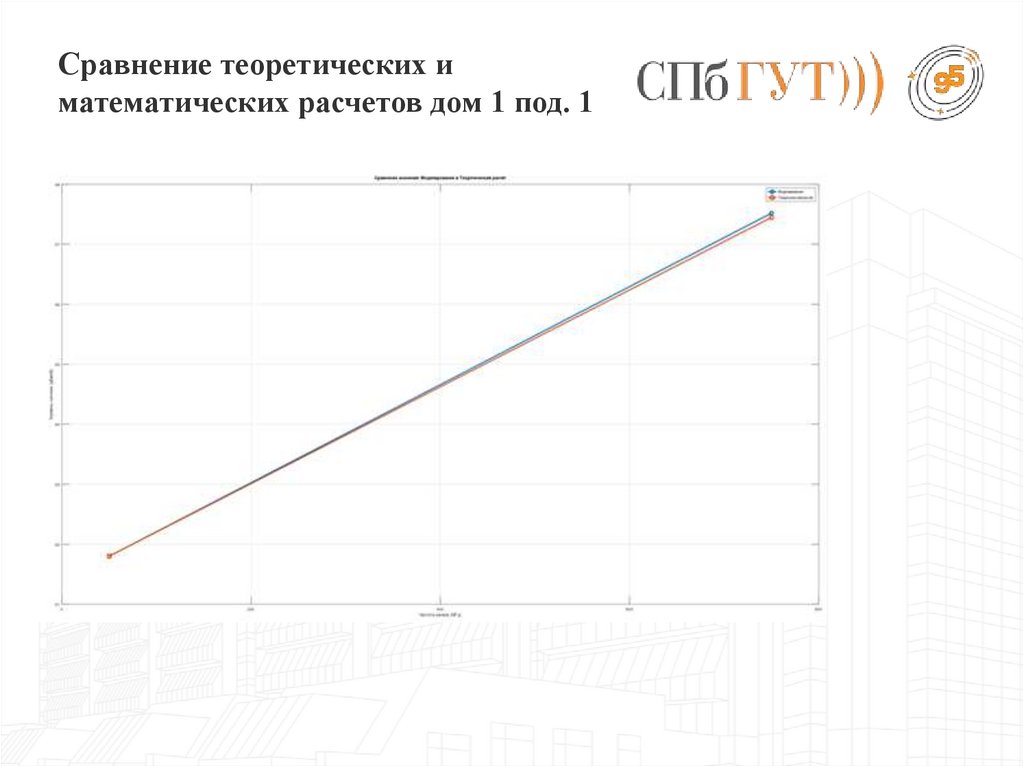

Сравнение теоретических и
математических расчетов дом 1 под. 1

32.

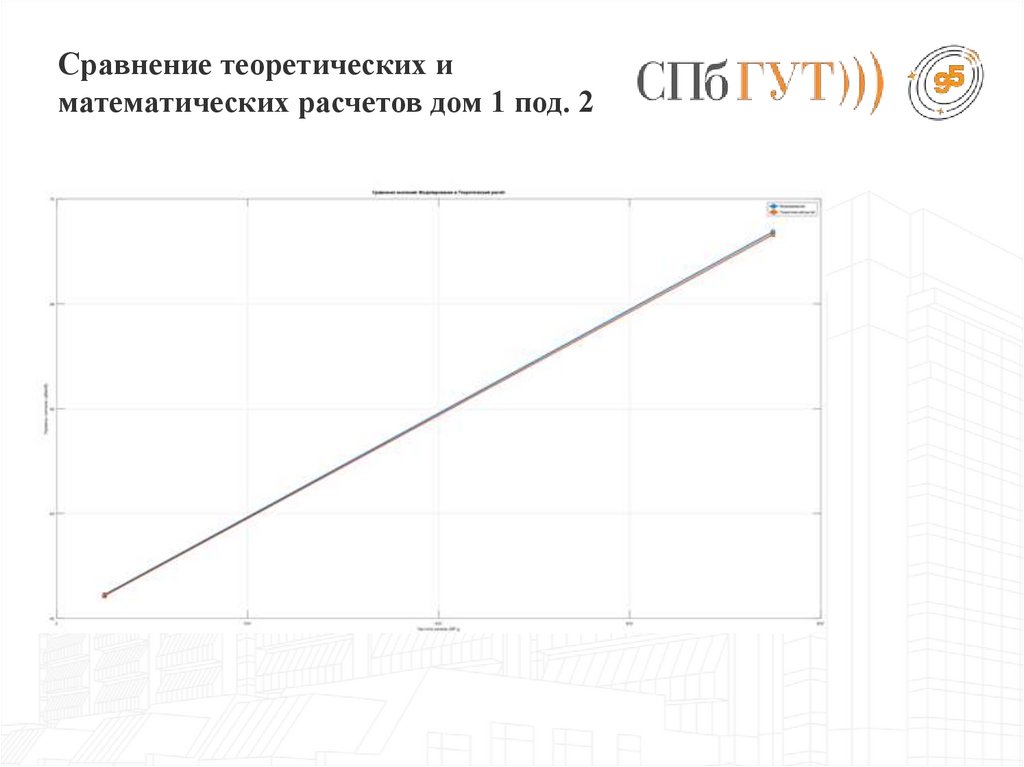

Сравнение теоретических и
математических расчетов дом 1 под. 2

33.

Сравнение теоретических и
математических расчетов дом 2 под. 1

34.

Сравнение теоретических и
математических расчетов дом 2 под. 2

35.

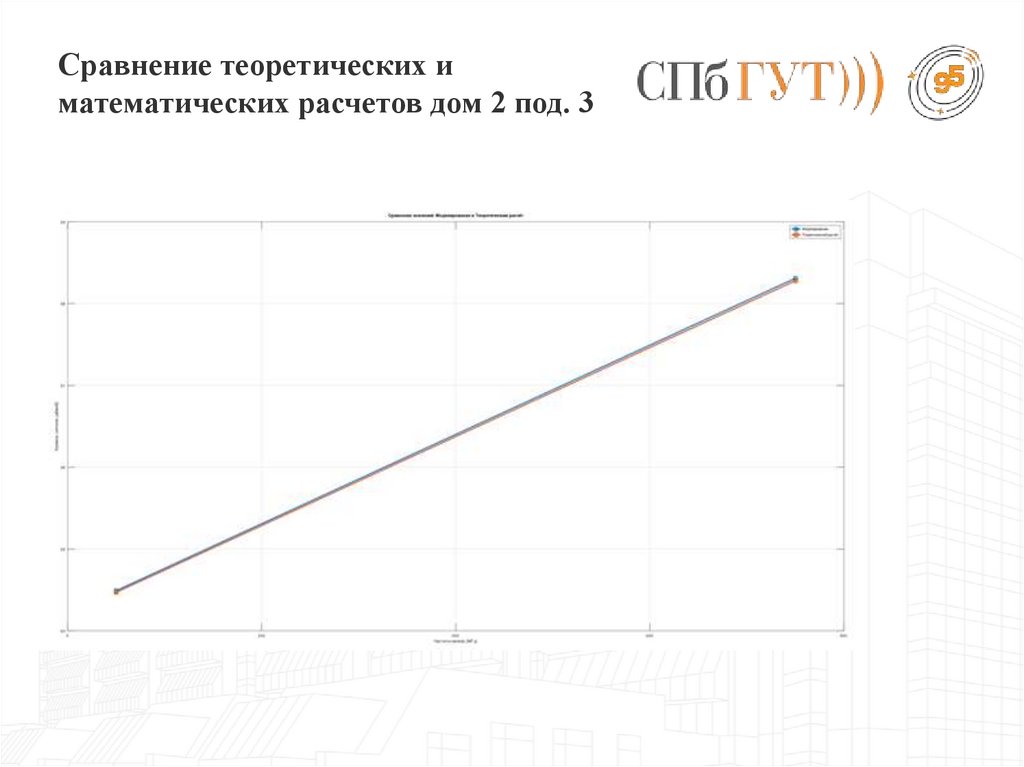

Сравнение теоретических и
математических расчетов дом 2 под. 3

36.

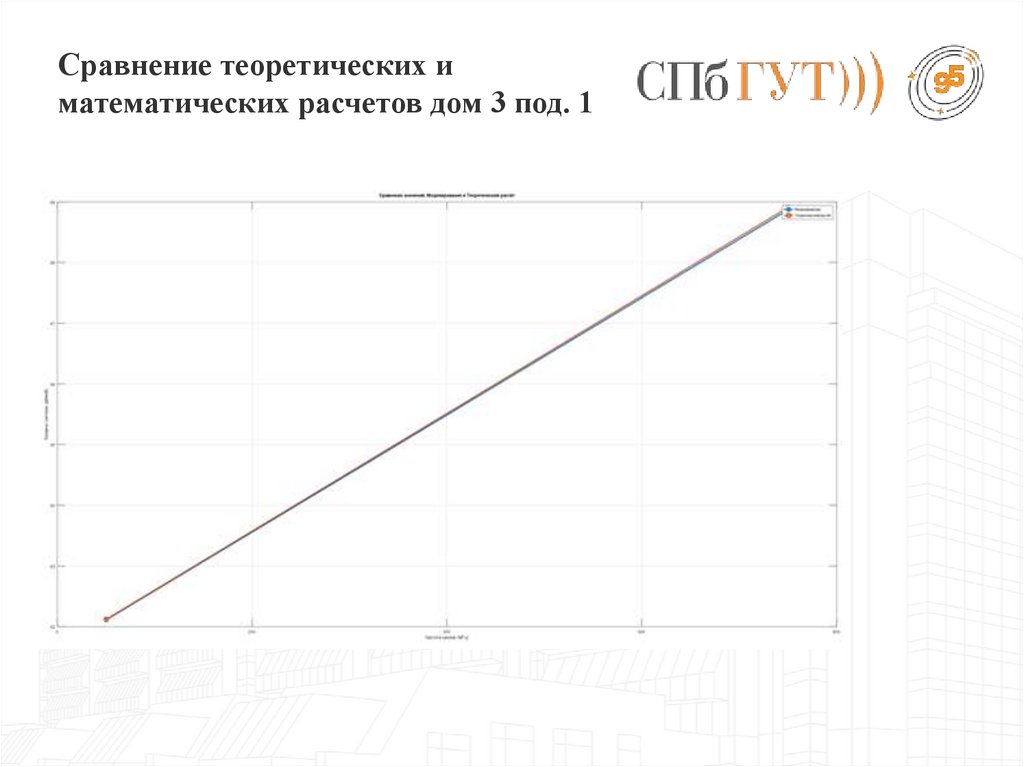

Сравнение теоретических и
математических расчетов дом 3 под. 1

37.

Сравнение теоретических и

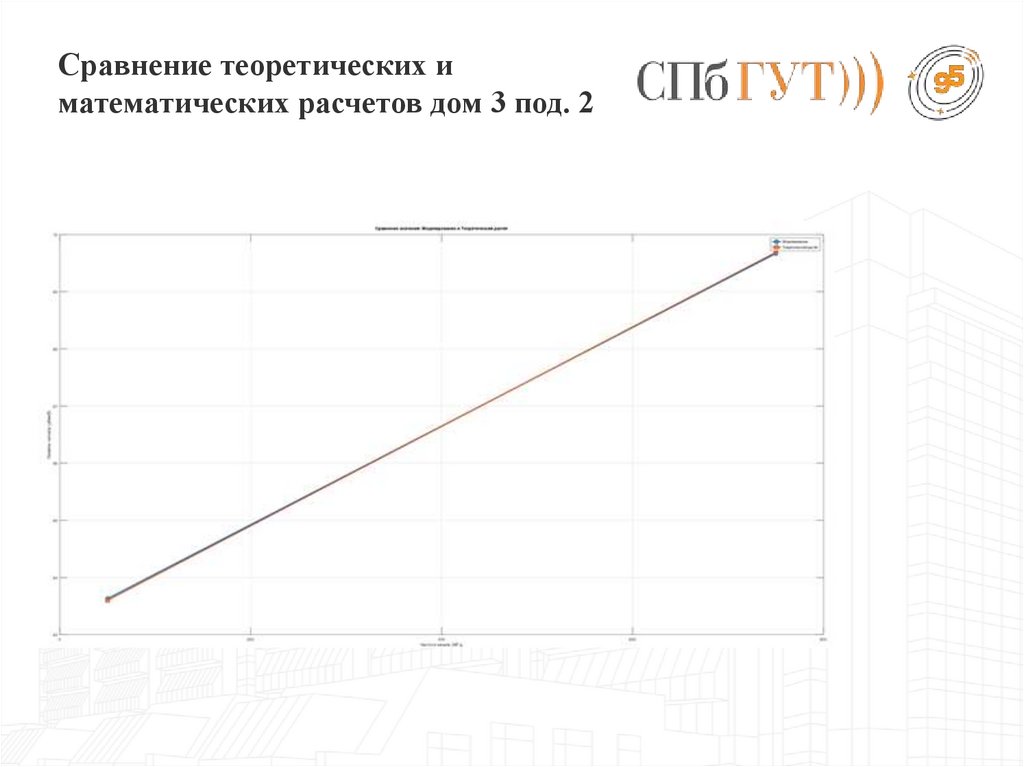

математических расчетов дом 3 под. 2

38.

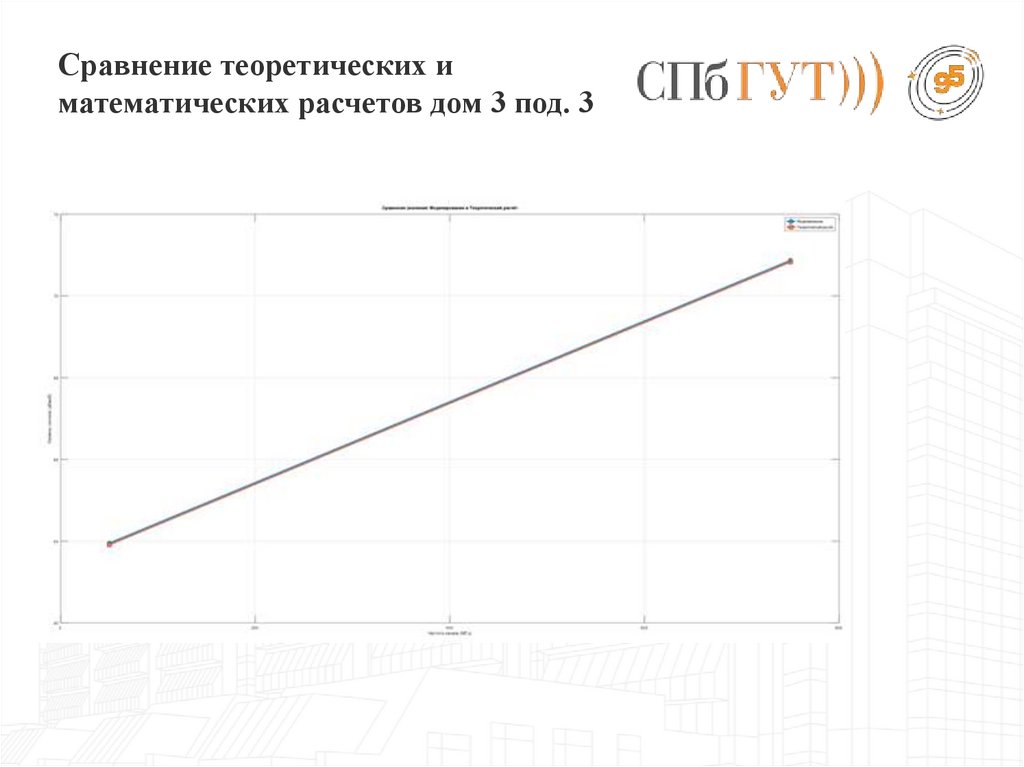

Сравнение теоретических и
математических расчетов дом 3 под. 3

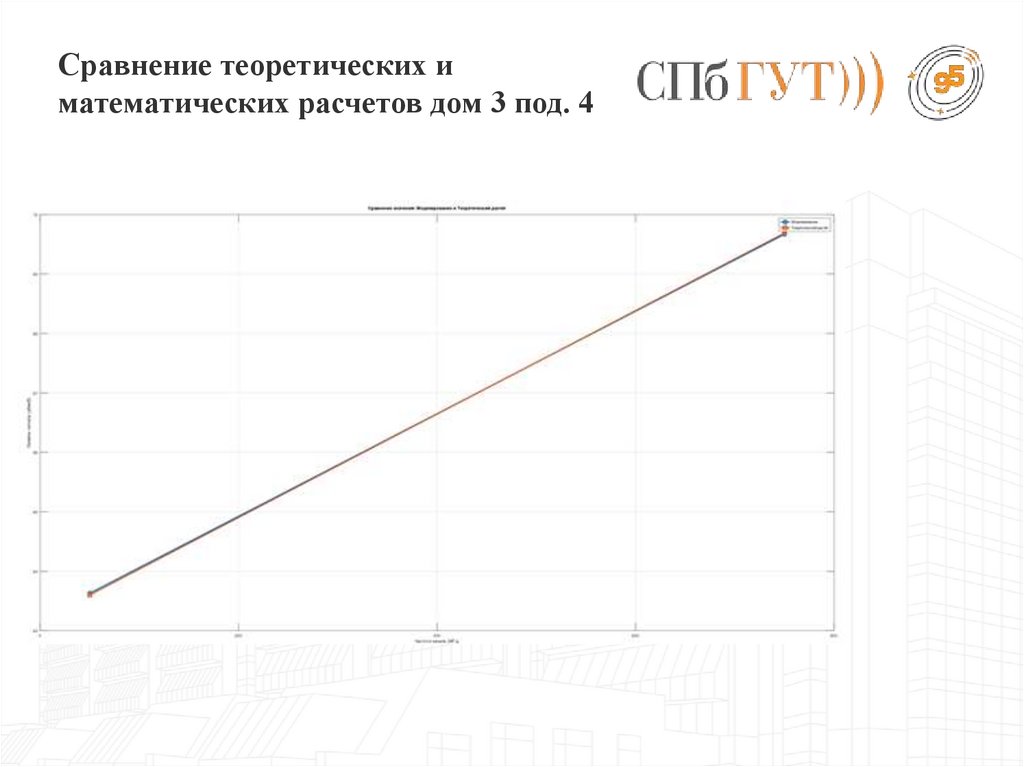

39.

Сравнение теоретических и
математических расчетов дом 3 под. 4

40.

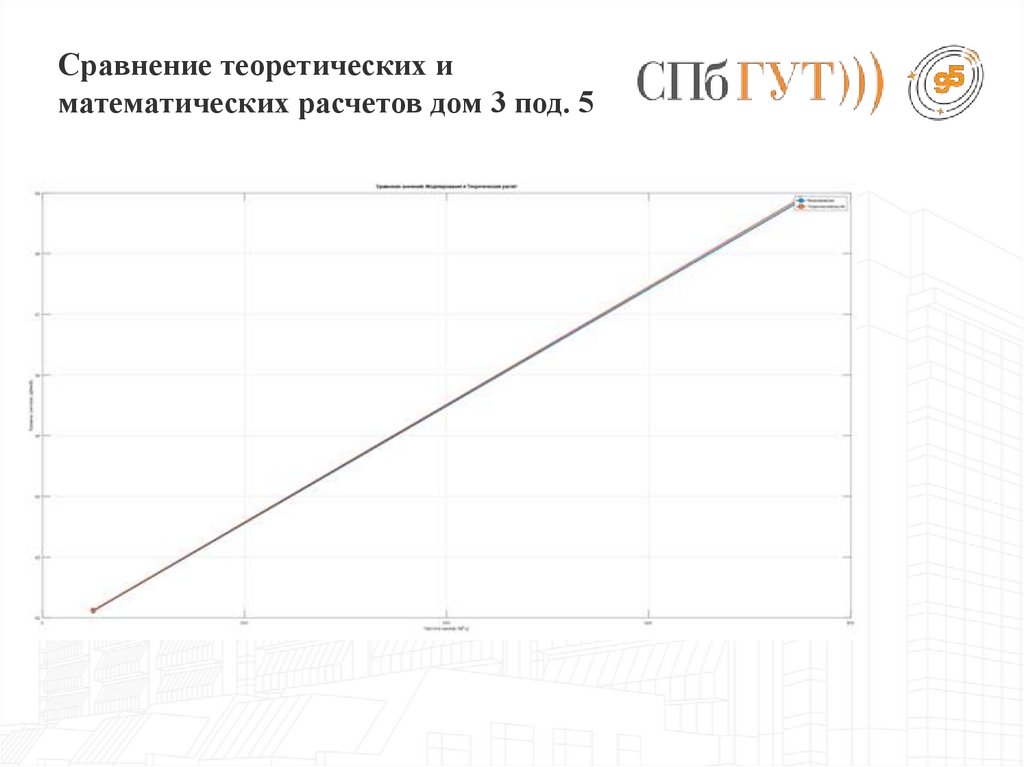

Сравнение теоретических и
математических расчетов дом 3 под. 5

41.

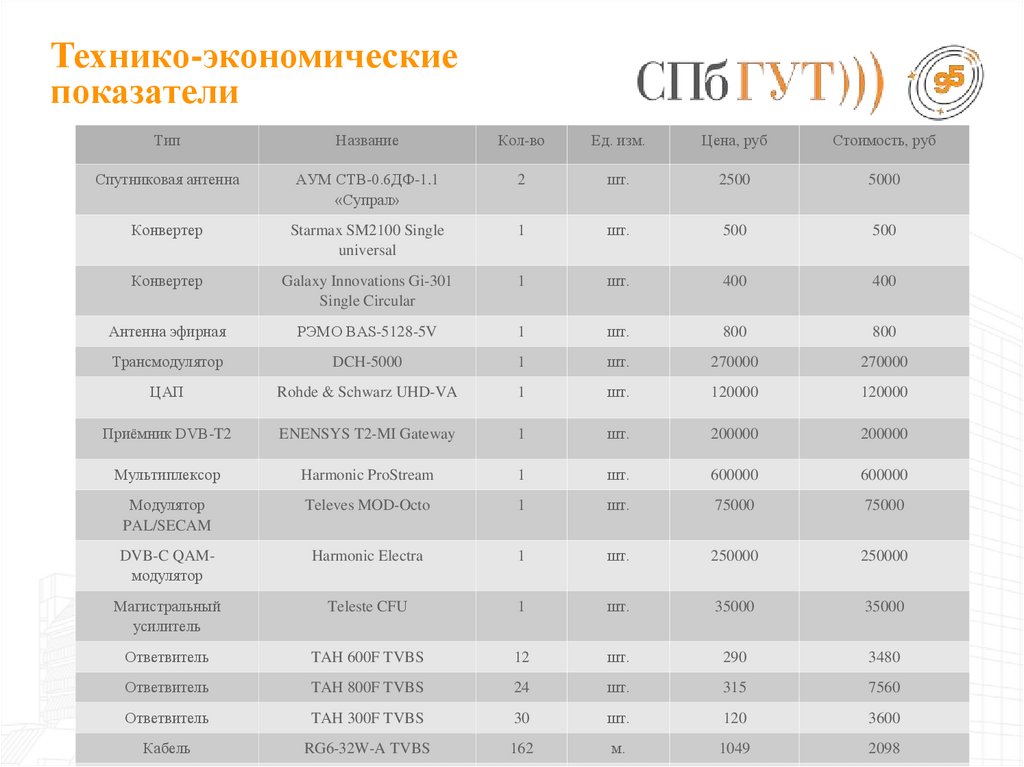

Технико-экономические
показатели
Тип
Название
Кол-во
Ед. изм.
Цена, руб
Стоимость, руб
Спутниковая антенна
АУМ CTB-0.6ДФ-1.1
«Супрал»
2
шт.
2500
5000
Конвертер
Starmax SM2100 Single
universal
1
шт.
500
500
Конвертер
Galaxy Innovations Gi-301
Single Circular
1
шт.
400
400
Антенна эфирная
РЭМО BAS-5128-5V
1
шт.
800
800
Трансмодулятор
DCH-5000
1
шт.
270000
270000
ЦАП
Rohde & Schwarz UHD-VA
1
шт.
120000
120000
Приёмник DVB-T2
ENENSYS T2-MI Gateway
1
шт.
200000
200000
Мультиплексор
Harmonic ProStream
1
шт.
600000
600000
Модулятор
PAL/SECAM
Televes MOD-Octo
1
шт.
75000
75000
DVB-C QAMмодулятор
Harmonic Electra
1
шт.
250000
250000
Магистральный
усилитель
Teleste CFU
1
шт.
35000
35000
Ответвитель
TAH 600F TVBS
12
шт.
290
3480
Ответвитель
TAH 800F TVBS
24
шт.
315
7560
Ответвитель
TAH 300F TVBS
30
шт.
120
3600
Кабель
RG6-32W-A TVBS
162
м.
1049
2098

42.

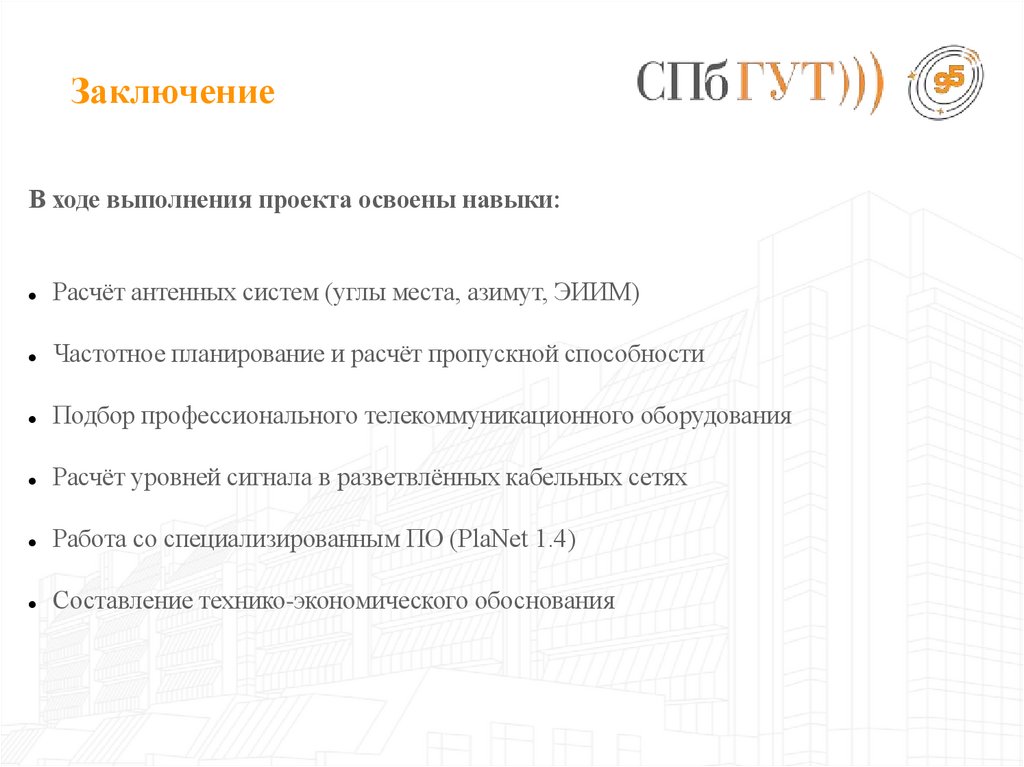

Заключение
В ходе выполнения проекта освоены навыки:
Расчёт антенных систем (углы места, азимут, ЭИИМ)
Частотное планирование и расчёт пропускной способности
Подбор профессионального телекоммуникационного оборудования
Расчёт уровней сигнала в разветвлённых кабельных сетях
Работа со специализированным ПО (PlaNet 1.4)
Составление технико-экономического обоснования

43.

Спасибо за внимание!
