Тема 1 структура об. пр-ва

1. Тема 1. Урок 1

1.Структура обувного пр-ва, виды
цехов
2.Рабочие профессии
3. Классификация. Устройство
швейных машин
4. Устройство пресса

2. Тема 1 Урок 1

1. Структура обувного пр-ва
Структура предприятия
Обувное предприятие состоит из производственных и непроизводственных подразделений.
Производственные подразделения непосредственно связаны с выпуском обуви – это цехи и участки, а также лаборатории, отделы и службы, обеспечивающие
нормальную работу цехов и участков.
Непроизводственные подразделения предназначены главным образом для обслуживания работников предприятий и членов их семьи.
На обувном предприятии имеется два вида производственных структур: безцеховая и цеховая. Цеховая структура определяется расчленением предприятия на
цехи, состоящие из отдельных участков, мастера которых подчиняются начальнику цеха.
Цех – это обособленная в административно-хозяйственном производстве и территориальном отношении часть предприятия, в котором изготавливается обувь
или её часть.
Цехи и участки подразделяются: основные – изготавливающие обувь или выполняющие операции по непосредственному изготовлению её частей: раскройный,
вырубочный, заготовочный, сборочный. К вспомогательным цехам относятся: ремонтно-строительный цех, ремонтно-механический цех, паровое хозяйство
(котельная, компрессорная), колодочный цех, резачный цех, электро-цех, химический цех. Химический цех – это цех для подготовки клеёв, аппретур, красок.
Цеха делятся на участки, представляющие собой объединенную по определенным признакам группу рабочих мест.
Производственная структура представляет собой совокупность и взаимосвязь основных, вспомогательных и обслуживающих производственных подразделений.
Производственная структура зависит:
-
от вида выпускаемой продукции,
-
типа производства,
-
формы специализации,
-
от особенностей технологических процессов.
В цехах основного производства предметы труда превращаются в готовую продукцию.
Цеха вспомогательного производства обеспечивают условия для функционирования основного производства. Подразделения обслуживающего производства
обеспечивают основное и вспомогательные производства транспортом, складами, техническим контролем и т.д.

3. Тема 1 Урок 1

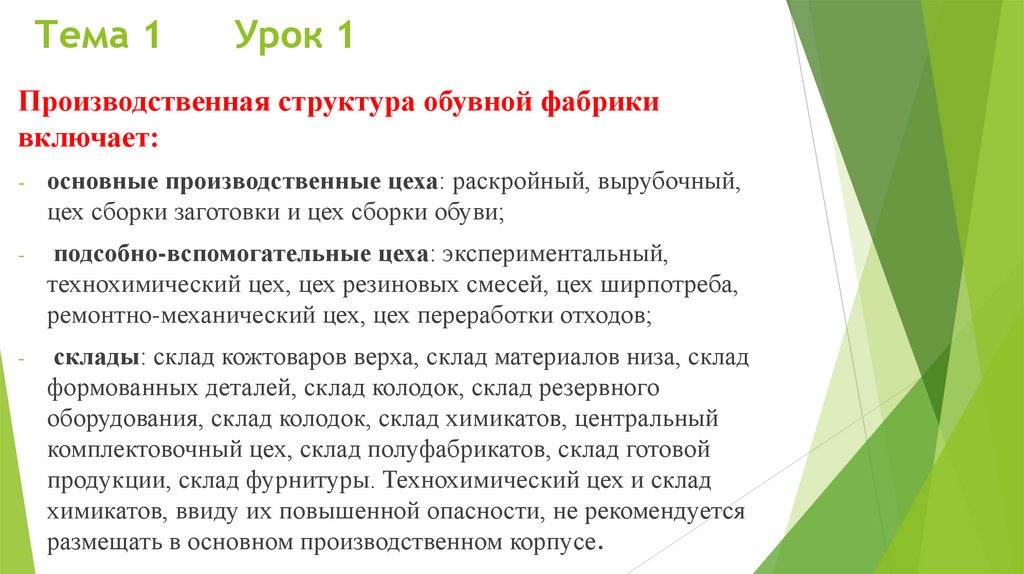

Производственная структура обувной фабрики
включает:
-
основные производственные цеха: раскройный, вырубочный,
цех сборки заготовки и цех сборки обуви;
-
подсобно-вспомогательные цеха: экспериментальный,
технохимический цех, цех резиновых смесей, цех ширпотреба,
ремонтно-механический цех, цех переработки отходов;
-
склады: склад кожтоваров верха, склад материалов низа, склад
формованных деталей, склад колодок, склад резервного
оборудования, склад колодок, склад химикатов, центральный
комплектовочный цех, склад полуфабрикатов, склад готовой
продукции, склад фурнитуры. Технохимический цех и склад
химикатов, ввиду их повышенной опасности, не рекомендуется
размещать в основном производственном корпусе.

4. Тема 1 Урок 1

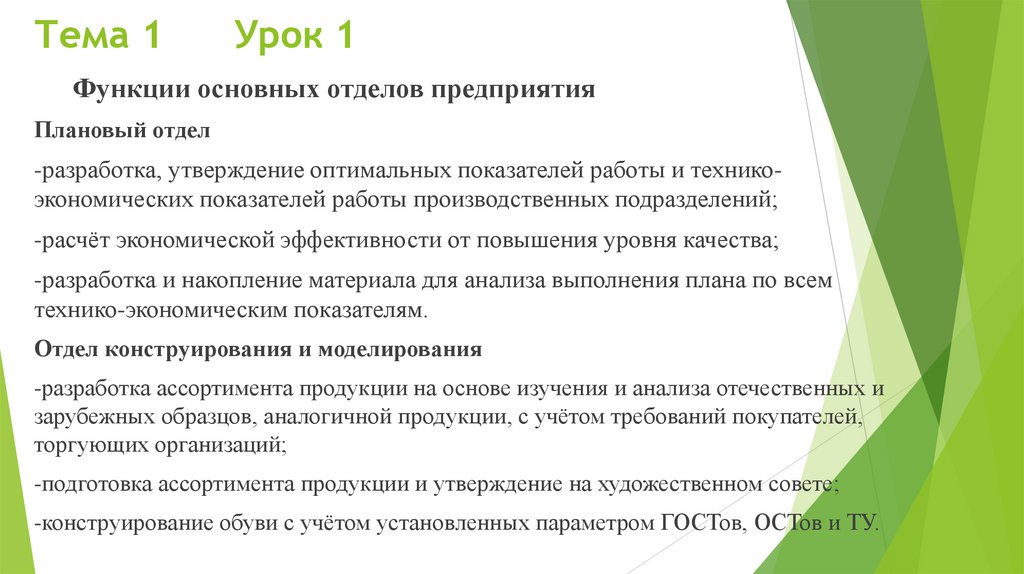

Функции основных отделов предприятия
Плановый отдел
-разработка, утверждение оптимальных показателей работы и техникоэкономических показателей работы производственных подразделений;
-расчёт экономической эффективности от повышения уровня качества;
-разработка и накопление материала для анализа выполнения плана по всем
технико-экономическим показателям.
Отдел конструирования и моделирования
-разработка ассортимента продукции на основе изучения и анализа отечественных и
зарубежных образцов, аналогичной продукции, с учётом требований покупателей,
торгующих организаций;
-подготовка ассортимента продукции и утверждение на художественном совете;
-конструирование обуви с учётом установленных параметром ГОСТов, ОСТов и ТУ.

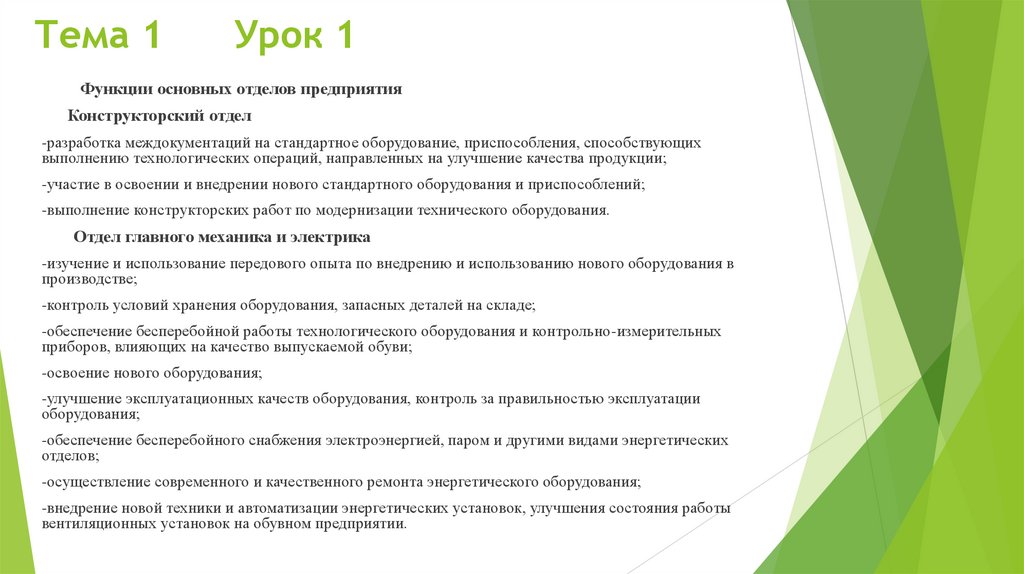

5. Тема 1 Урок 1

Функции основных отделов предприятия
Конструкторский отдел
-разработка междокументаций на стандартное оборудование, приспособления, способствующих
выполнению технологических операций, направленных на улучшение качества продукции;
-участие в освоении и внедрении нового стандартного оборудования и приспособлений;
-выполнение конструкторских работ по модернизации технического оборудования.
Отдел главного механика и электрика
-изучение и использование передового опыта по внедрению и использованию нового оборудования в
производстве;
-контроль условий хранения оборудования, запасных деталей на складе;
-обеспечение бесперебойной работы технологического оборудования и контрольно-измерительных
приборов, влияющих на качество выпускаемой обуви;
-освоение нового оборудования;
-улучшение эксплуатационных качеств оборудования, контроль за правильностью эксплуатации
оборудования;
-обеспечение бесперебойного снабжения электроэнергией, паром и другими видами энергетических
отделов;
-осуществление современного и качественного ремонта энергетического оборудования;
-внедрение новой техники и автоматизации энергетических установок, улучшения состояния работы
вентиляционных установок на обувном предприятии.

6. Тема 1 Урок 1

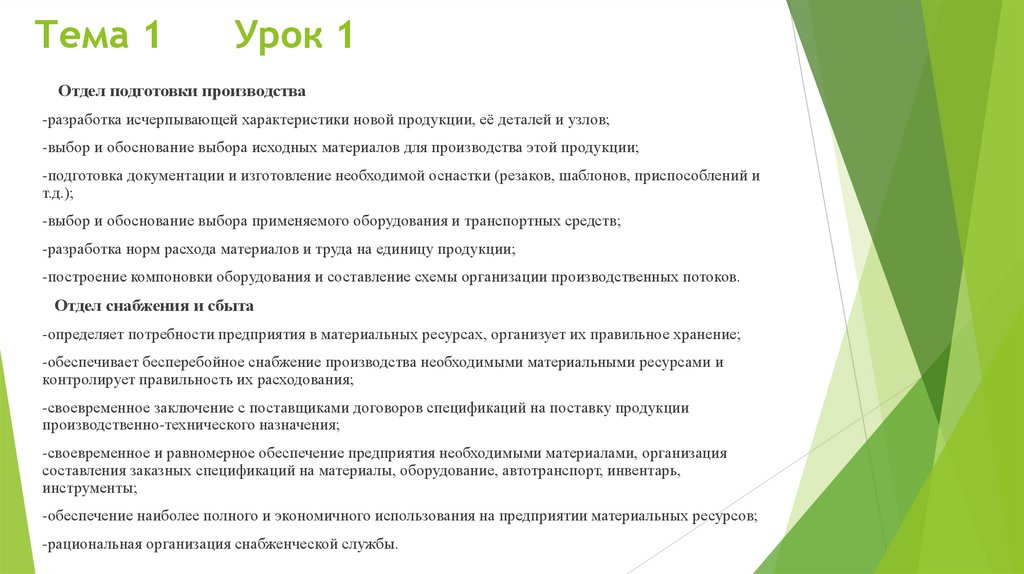

Отдел подготовки производства
-разработка исчерпывающей характеристики новой продукции, её деталей и узлов;
-выбор и обоснование выбора исходных материалов для производства этой продукции;
-подготовка документации и изготовление необходимой оснастки (резаков, шаблонов, приспособлений и
т.д.);
-выбор и обоснование выбора применяемого оборудования и транспортных средств;
-разработка норм расхода материалов и труда на единицу продукции;
-построение компоновки оборудования и составление схемы организации производственных потоков.
Отдел снабжения и сбыта
-определяет потребности предприятия в материальных ресурсах, организует их правильное хранение;
-обеспечивает бесперебойное снабжение производства необходимыми материальными ресурсами и
контролирует правильность их расходования;
-своевременное заключение с поставщиками договоров спецификаций на поставку продукции
производственно-технического назначения;
-своевременное и равномерное обеспечение предприятия необходимыми материалами, организация
составления заказных спецификаций на материалы, оборудование, автотранспорт, инвентарь,
инструменты;
-обеспечение наиболее полного и экономичного использования на предприятии материальных ресурсов;
-рациональная организация снабженческой службы.

7. Тема 1 Урок 1

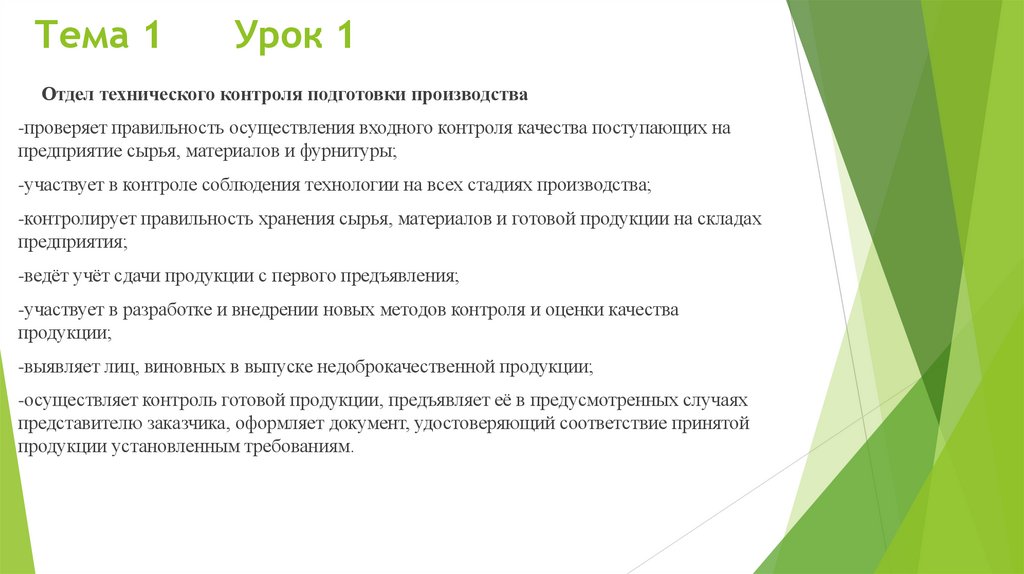

Отдел технического контроля подготовки производства
-проверяет правильность осуществления входного контроля качества поступающих на
предприятие сырья, материалов и фурнитуры;
-участвует в контроле соблюдения технологии на всех стадиях производства;
-контролирует правильность хранения сырья, материалов и готовой продукции на складах
предприятия;
-ведёт учёт сдачи продукции с первого предъявления;
-участвует в разработке и внедрении новых методов контроля и оценки качества
продукции;
-выявляет лиц, виновных в выпуске недоброкачественной продукции;
-осуществляет контроль готовой продукции, предъявляет её в предусмотренных случаях
представителю заказчика, оформляет документ, удостоверяющий соответствие принятой
продукции установленным требованиям.

8. Тема 1 Урок 1

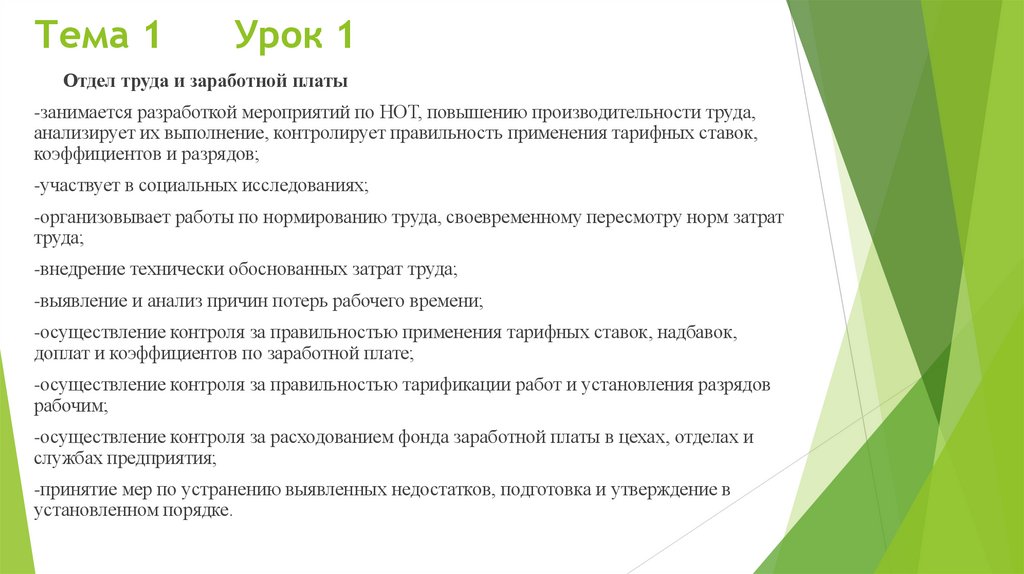

Отдел труда и заработной платы
-занимается разработкой мероприятий по НОТ, повышению производительности труда,
анализирует их выполнение, контролирует правильность применения тарифных ставок,
коэффициентов и разрядов;
-участвует в социальных исследованиях;
-организовывает работы по нормированию труда, своевременному пересмотру норм затрат
труда;
-внедрение технически обоснованных затрат труда;
-выявление и анализ причин потерь рабочего времени;
-осуществление контроля за правильностью применения тарифных ставок, надбавок,
доплат и коэффициентов по заработной плате;
-осуществление контроля за правильностью тарификации работ и установления разрядов
рабочим;
-осуществление контроля за расходованием фонда заработной платы в цехах, отделах и
службах предприятия;
-принятие мер по устранению выявленных недостатков, подготовка и утверждение в
установленном порядке.

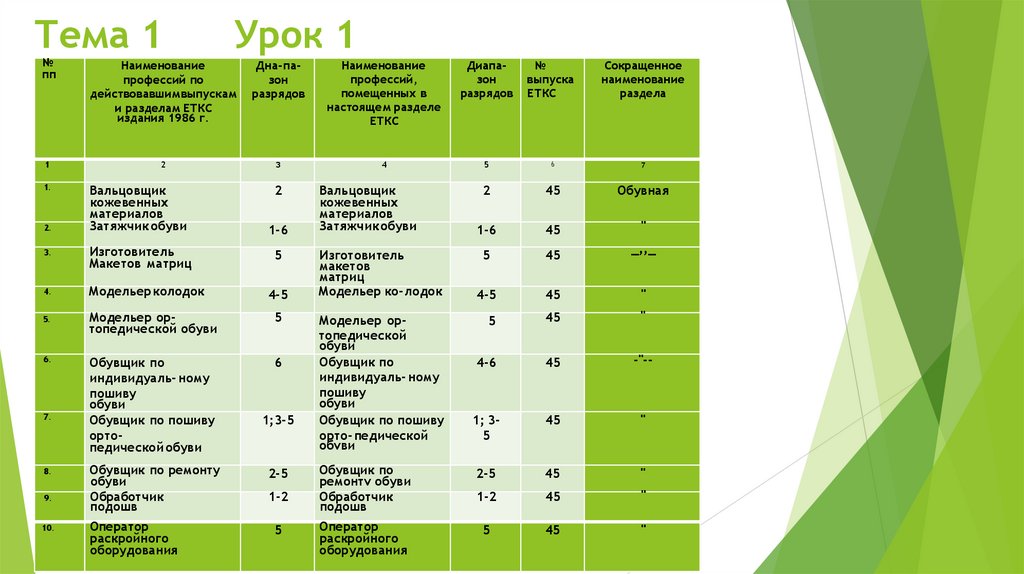

9. Тема 1 Урок 1

№
пп
Наименование
профессий по
действовавшимвыпускам
и разделам ЕТКС
издания 1986 г.
Дна-пазон
разрядов
Наименование
профессий,
помещенных в
настоящем разделе
ЕТКС
Диапазон
разрядов
№
выпуска
ЕТКС
Сокращенное
наименование
раздела
1
2
з
4
5
6
7
2
45
Обувная
1-6
45
"
5
45
4-5
45
"
5
45
"
4-6
45
-"--
1; 35
45
"
Обувщик по
ремонтv обуви
Обработчик
подошв
2-5
45
"
1-2
45
"
Оператор
раскройного
оборудования
5
45
"
1.
2.
Вальцовщик
кожевенных
материалов
Затяжчик обуви
2
1-6
3.
Изготовитель
Макетов матриц
5
4.
Модельерколодок
4-5
5.
Модельер ортопедической обуви
5
Обувщик по
индивидуаль- ному
пошиву
обуви
Обувщик по пошиву
ортопедической обуви
6
6.
7.
8.
9.
10.
1;3-5
Обувщик по ремонту
обуви
Обработчик
подошв
2-5
Оператор
раскройного
оборудования
5
1-2
Вальцовщик
кожевенных
материалов
Затяжчик обуви
Изготовитель
макетов
матриц
Модельер ко- лодок
Модельер ортопедической
обуви
Обувщик по
индивидуаль- ному
пошиву
обуви
Обувщик по пошиву
орто- педической
обvви
_,,_

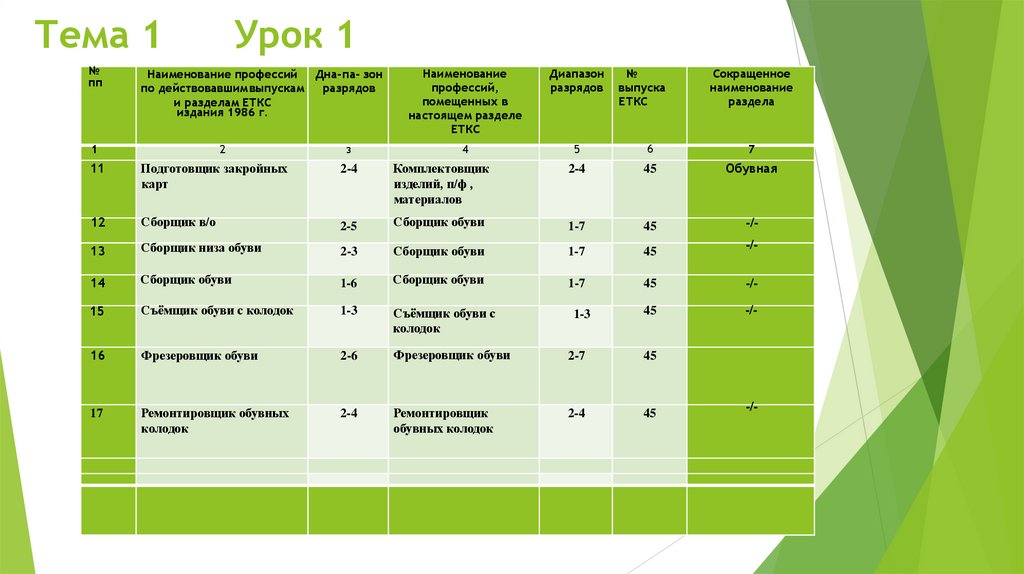

10. Тема 1 Урок 1

Тема 1
№
пп
Урок 1
Наименование профессий
Дна-па- зон
по действовавшимвыпускам
разрядов
и разделам ЕТКС
издания 1986 г.
1
2
з
Наименование
профессий,
помещенных в
настоящем разделе
ЕТКС
Диапазон
разрядов
№
выпуска
ЕТКС
Сокращенное
наименование
раздела
4
5
6
7
2-4
45
Обувная
-/-
11
Подготовщик закройных
карт
2-4
12
Сборщик в/о
2-5
Сборщик обуви
1-7
45
13
Сборщик низа обуви
2-3
Сборщик обуви
1-7
45
14
Сборщик обуви
1-6
Сборщик обуви
1-7
45
-/-
15
Съёмщик обуви с колодок
1-3
Съёмщик обуви с
колодок
1-3
45
-/-
16
Фрезеровщик обуви
2-6
Фрезеровщик обуви
2-7
45
17
Ремонтировщик обувных
колодок
2-4
Ремонтировщик
обувных колодок
2-4
45
Комплектовщик
изделий, п/ф ,
материалов
-/-
-/-

11. Тема 1 Урок 1

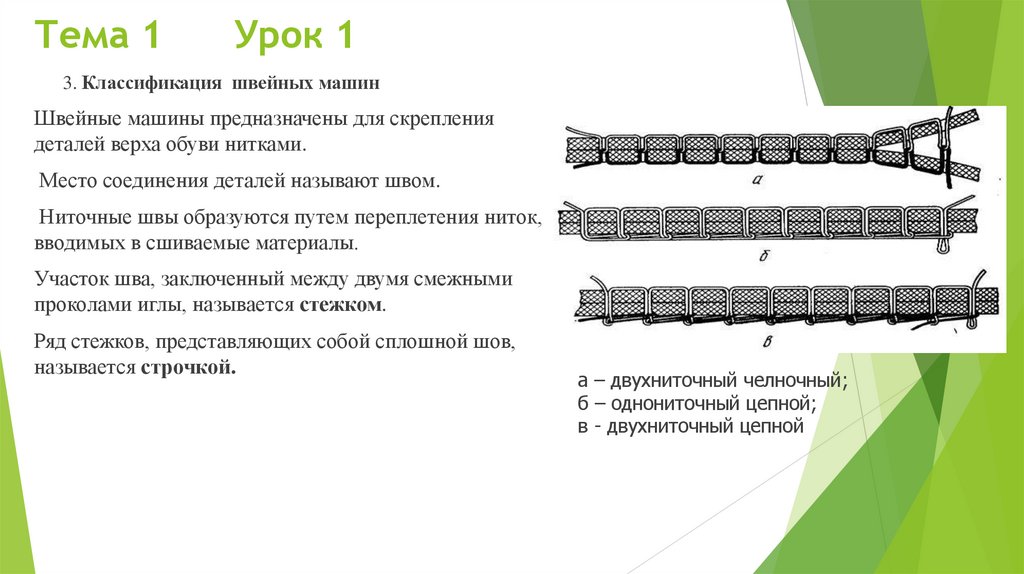

3. Классификация швейных машин
Швейные машины предназначены для скрепления
деталей верха обуви нитками.
Место соединения деталей называют швом.
Ниточные швы образуются путем переплетения ниток,
вводимых в сшиваемые материалы.
Участок шва, заключенный между двумя смежными
проколами иглы, называется стежком.
Ряд стежков, представляющих собой сплошной шов,
называется строчкой.
а – двухниточный челночный;
б – однониточный цепной;
в - двухниточный цепной

12. Тема 1 Урок 1

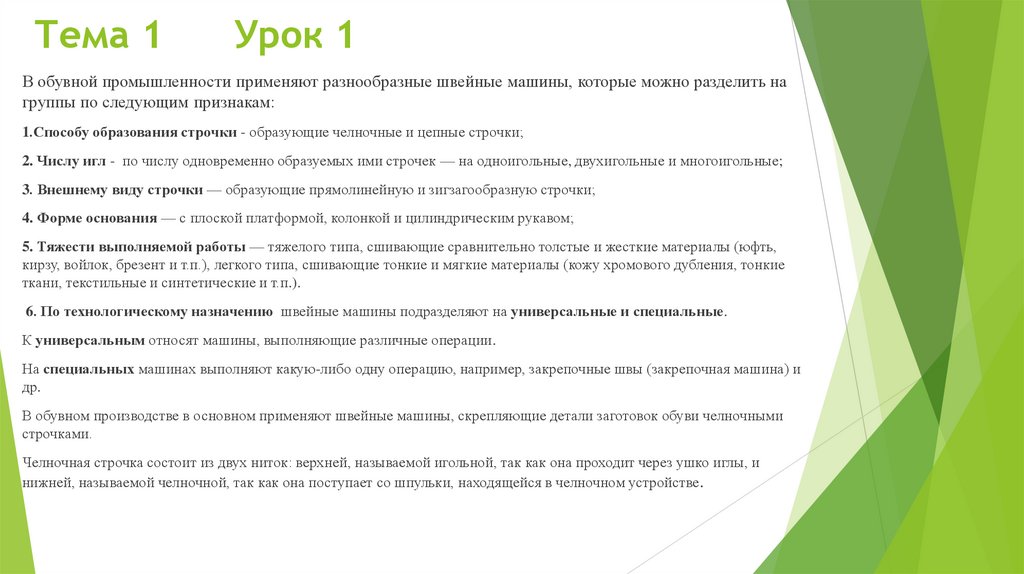

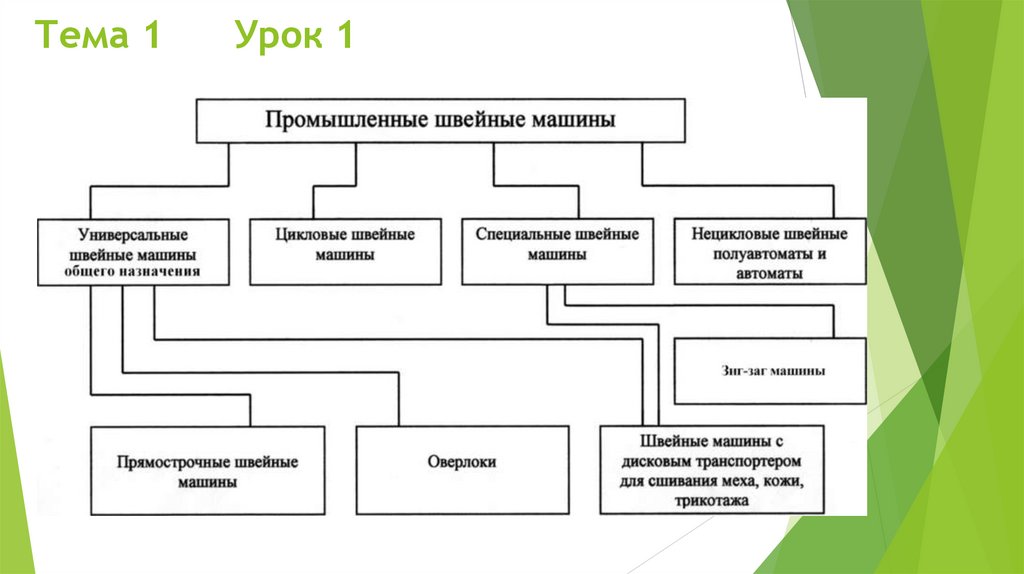

В обувной промышленности применяют разнообразные швейные машины, которые можно разделить на
группы по следующим признакам:
1.Способу образования строчки - образующие челночные и цепные строчки;
2. Числу игл - по числу одновременно образуемых ими строчек — на одноигольные, двухигольные и многоигольные;
3. Внешнему виду строчки — образующие прямолинейную и зигзагообразную строчки;
4. Форме основания — с плоской платформой, колонкой и цилиндрическим рукавом;
5. Тяжести выполняемой работы — тяжелого типа, сшивающие сравнительно толстые и жесткие материалы (юфть,
кирзу, войлок, брезент и т.п.), легкого типа, сшивающие тонкие и мягкие материалы (кожу хромового дубления, тонкие
ткани, текстильные и синтетические и т.п.).
6. По технологическому назначению швейные машины подразделяют на универсальные и специальные.
К универсальным относят машины, выполняющие различные операции.
На специальных машинах выполняют какую-либо одну операцию, например, закрепочные швы (закрепочная машина) и
др.
В обувном производстве в основном применяют швейные машины, скрепляющие детали заготовок обуви челночными
строчками.
Челночная строчка состоит из двух ниток: верхней, называемой игольной, так как она проходит через ушко иглы, и
нижней, называемой челночной, так как она поступает со шпульки, находящейся в челночном устройстве.

13. Тема 1 Урок 1

14. Тема 1 Урок 1

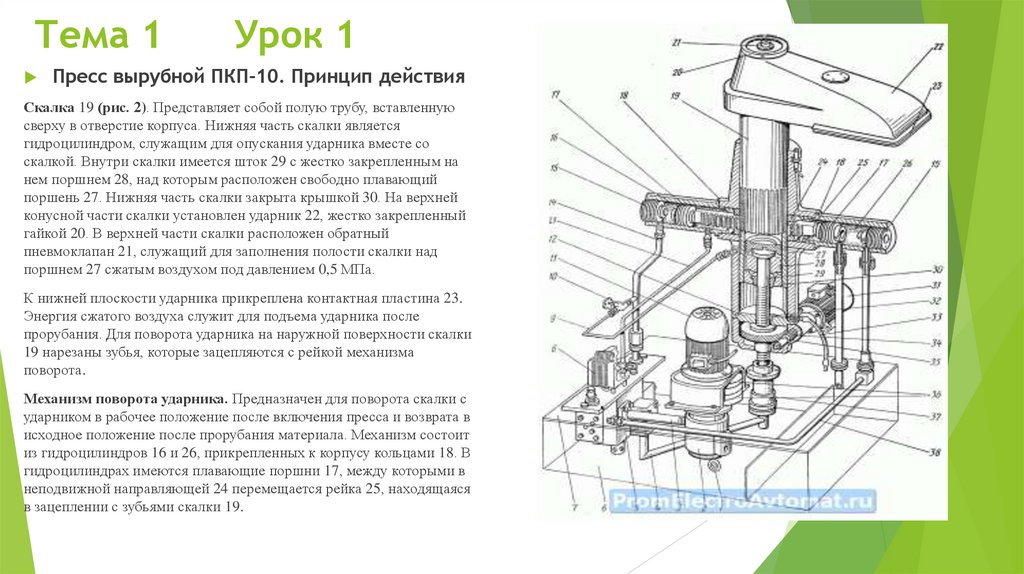

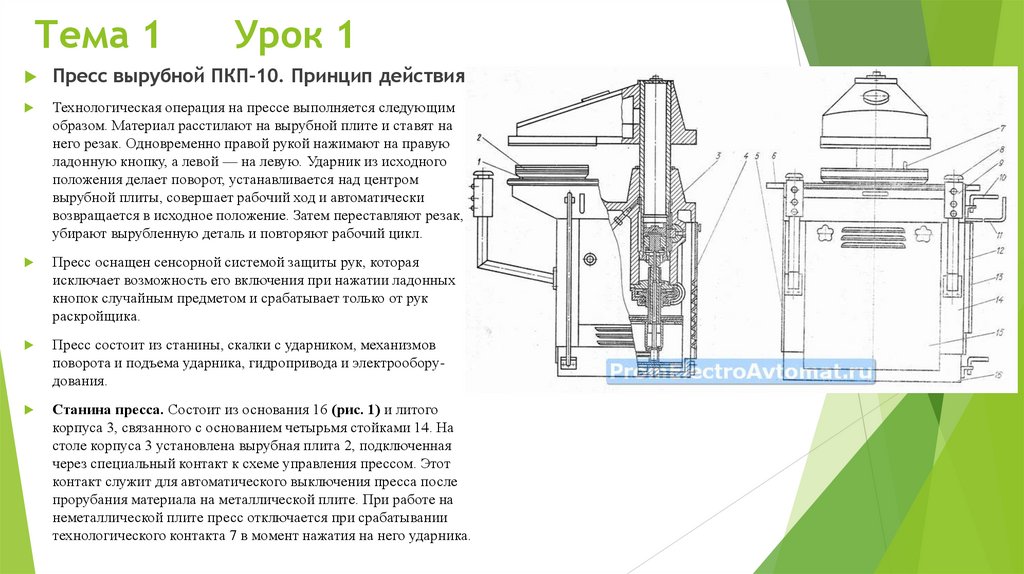

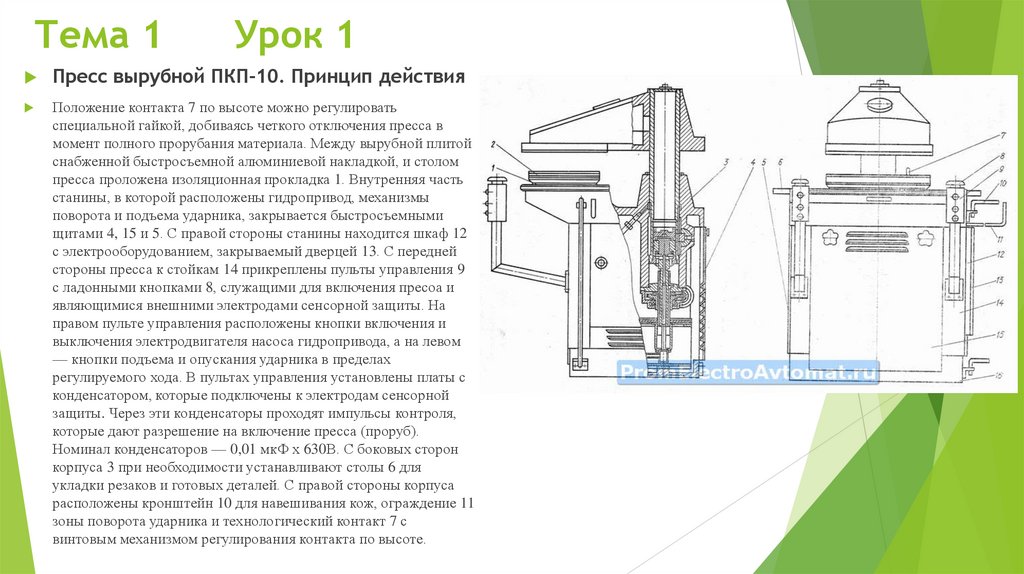

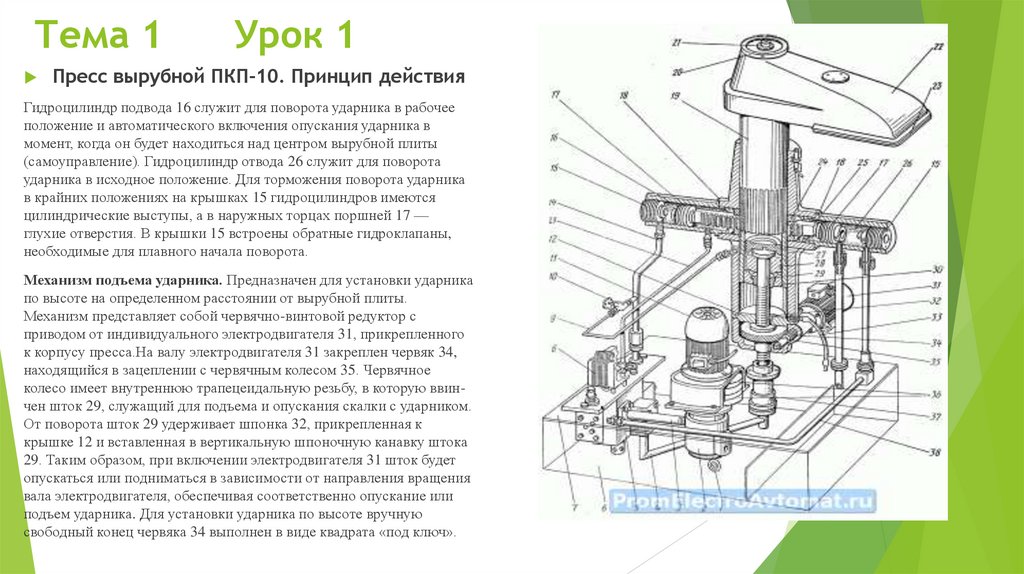

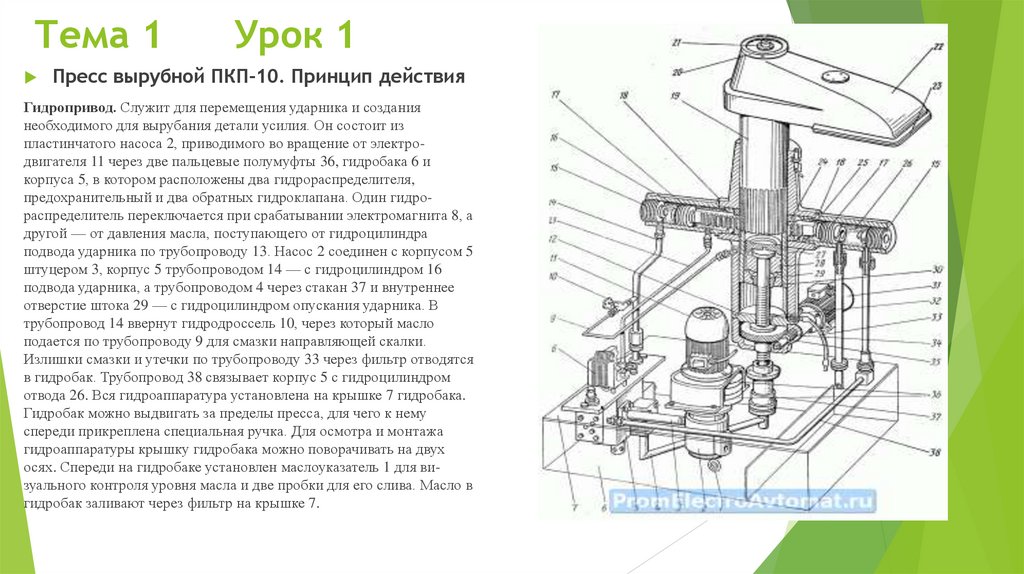

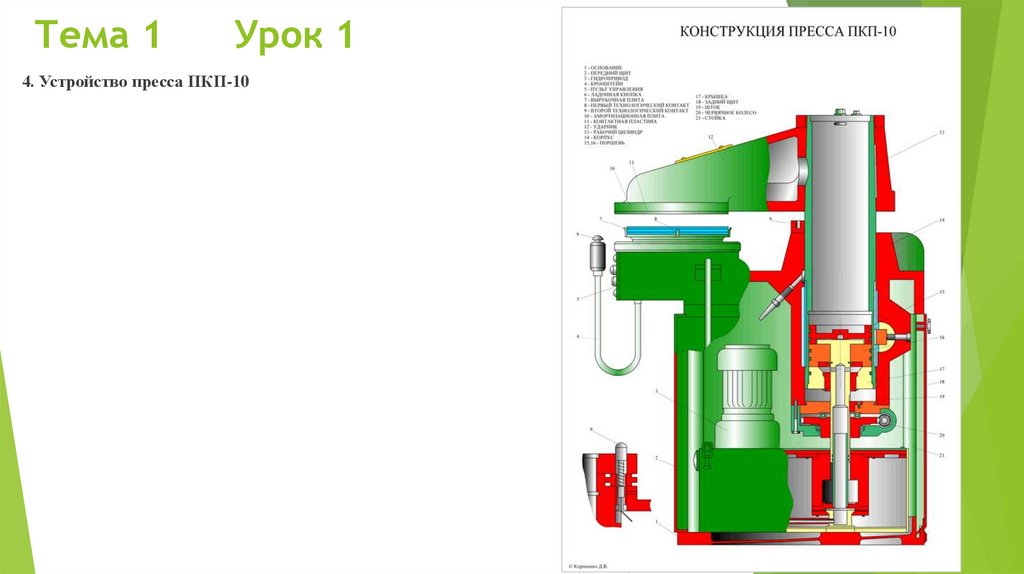

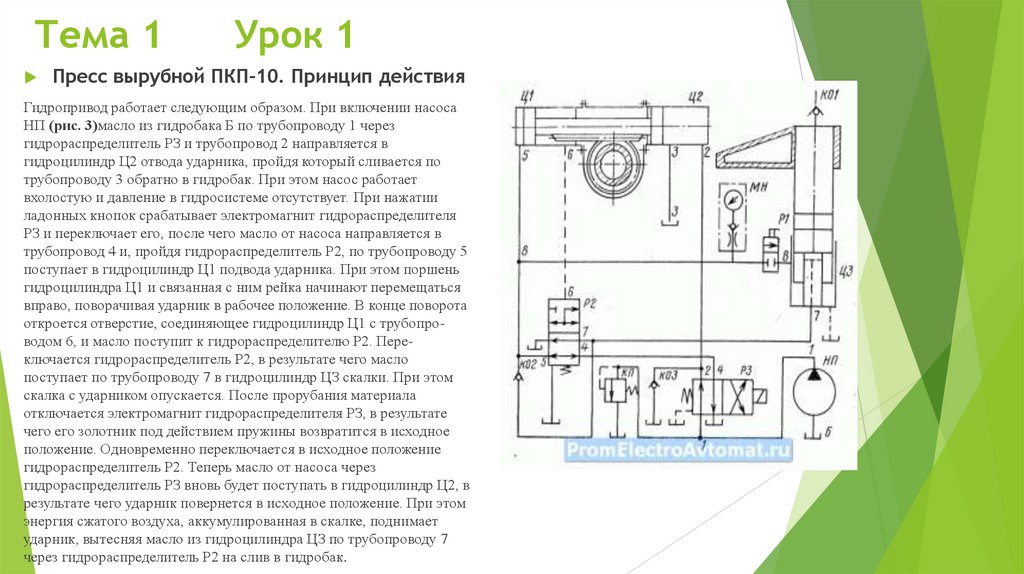

4. Устройство пресса ПКП-10

15. Тема 1 Урок 1

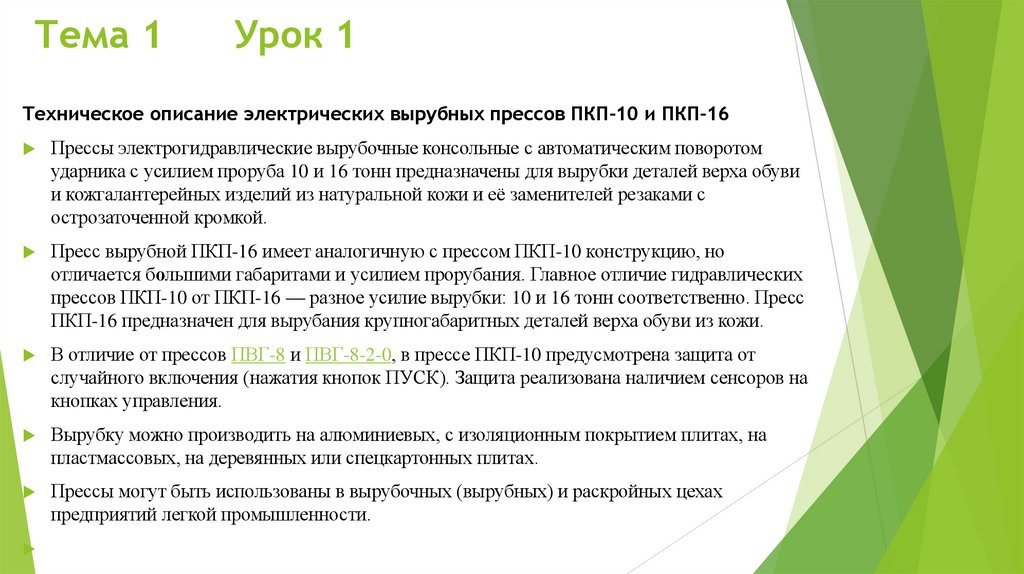

Техническое описание электрических вырубных прессов ПКП-10 и ПКП-16
Прессы электрогидравлические вырубочные консольные с автоматическим поворотом
ударника с усилием проруба 10 и 16 тонн предназначены для вырубки деталей верха обуви
и кожгалантерейных изделий из натуральной кожи и её заменителей резаками с
острозаточенной кромкой.
Пресс вырубной ПКП-16 имеет аналогичную с прессом ПКП-10 конструкцию, но
отличается большими габаритами и усилием прорубания. Главное отличие гидравлических
прессов ПКП-10 от ПКП-16 — разное усилие вырубки: 10 и 16 тонн соответственно. Пресс
ПКП-16 предназначен для вырубания крупногабаритных деталей верха обуви из кожи.
В отличие от прессов ПВГ-8 и ПВГ-8-2-0, в прессе ПКП-10 предусмотрена защита от
случайного включения (нажатия кнопок ПУСК). Защита реализована наличием сенсоров на
кнопках управления.
Вырубку можно производить на алюминиевых, с изоляционным покрытием плитах, на
пластмассовых, на деревянных или спецкартонных плитах.
Прессы могут быть использованы в вырубочных (вырубных) и раскройных цехах
предприятий легкой промышленности.

16. Тема 1 Урок 1

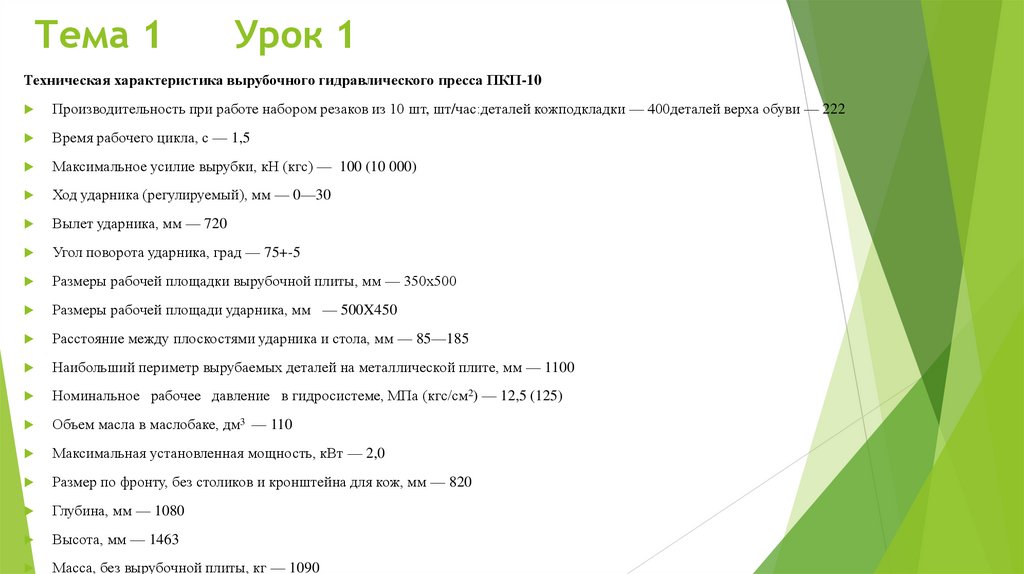

Техническая характеристика вырубочного гидравлического пресса ПКП-10
Производительность при работе набором резаков из 10 шт, шт/час:деталей кожподкладки — 400деталей верха обуви — 222
Время рабочего цикла, с — 1,5
Максимальное усилие вырубки, кН (кгс) — 100 (10 000)
Ход ударника (регулируемый), мм — 0—30
Вылет ударника, мм — 720
Угол поворота ударника, град — 75+-5
Размеры рабочей площадки вырубочной плиты, мм — 350х500
Размеры рабочей площади ударника, мм — 500X450
Расстояние между плоскостями ударника и стола, мм — 85—185
Наибольший периметр вырубаемых деталей на металлической плите, мм — 1100
Номинальное рабочее давление в гидросистеме, МПа (кгс/см2) — 12,5 (125)
Объем масла в маслобаке, дм3 — 110
Максимальная установленная мощность, кВт — 2,0
Размер по фронту, без столиков и кронштейна для кож, мм — 820
Глубина, мм — 1080
Высота, мм — 1463
Масса, без вырубочной плиты, кг — 1090

17. Тема 1 Урок 1

Пресс вырубной ПКП-10. Принцип действия
Технологическая операция на прессе выполняется следующим
образом. Материал расстилают на вырубной плите и ставят на
него резак. Одновременно правой рукой нажимают на правую
ладонную кнопку, а левой — на левую. Ударник из исходного
положения делает поворот, устанавливается над центром
вырубной плиты, совершает рабочий ход и автоматически
возвращается в исходное положение. Затем переставляют резак,
убирают вырубленную деталь и повторяют рабочий цикл.
Пресс оснащен сенсорной системой защиты рук, которая
исключает возможность его включения при нажатии ладонных
кнопок случайным предметом и срабатывает только от рук
раскройщика.
Пресс состоит из станины, скалки с ударником, механизмов
поворота и подъема ударника, гидропривода и электрооборудования.
Станина пресса. Состоит из основания 16 (рис. 1) и литого
корпуса 3, связанного с основанием четырьмя стойками 14. На
столе корпуса 3 установлена вырубная плита 2, подключенная
через специальный контакт к схеме управления прессом. Этот
контакт служит для автоматического выключения пресса после
прорубания материала на металлической плите. При работе на
неметаллической плите пресс отключается при срабатывании
технологического контакта 7 в момент нажатия на него ударника.

18. Тема 1 Урок 1

Пресс вырубной ПКП-10. Принцип действия
Положение контакта 7 по высоте можно регулировать
специальной гайкой, добиваясь четкого отключения пресса в
момент полного прорубания материала. Между вырубной плитой
снабженной быстросъемной алюминиевой накладкой, и столом
пресса проложена изоляционная прокладка 1. Внутренняя часть
станины, в которой расположены гидропривод, механизмы
поворота и подъема ударника, закрывается быстросъемными
щитами 4, 15 и 5. С правой стороны станины находится шкаф 12
с электрооборудованием, закрываемый дверцей 13. С передней
стороны пресса к стойкам 14 прикреплены пульты управления 9
с ладонными кнопками 8, служащими для включения пресоа и
являющимися внешними электродами сенсорной защиты. На
правом пульте управления расположены кнопки включения и
выключения электродвигателя насоса гидропривода, а на левом
— кнопки подъема и опускания ударника в пределах
регулируемого хода. В пультах управления установлены платы с
конденсатором, которые подключены к электродам сенсорной
защиты. Через эти конденсаторы проходят импульсы контроля,
которые дают разрешение на включение пресса (проруб).
Номинал конденсаторов — 0,01 мкФ х 630В. С боковых сторон
корпуса 3 при необходимости устанавливают столы 6 для
укладки резаков и готовых деталей. С правой стороны корпуса
расположены кронштейн 10 для навешивания кож, ограждение 11
зоны поворота ударника и технологический контакт 7 с
винтовым механизмом регулирования контакта по высоте.

19. Тема 1 Урок 1

Пресс вырубной ПКП-10. Принцип действия
Скалка 19 (рис. 2). Представляет собой полую трубу, вставленную
сверху в отверстие корпуса. Нижняя часть скалки является
гидроцилиндром, служащим для опускания ударника вместе со
скалкой. Внутри скалки имеется шток 29 с жестко закрепленным на
нем поршнем 28, над которым расположен свободно плавающий
поршень 27. Нижняя часть скалки закрыта крышкой 30. На верхней
конусной части скалки установлен ударник 22, жестко закрепленный
гайкой 20. В верхней части скалки расположен обратный
пневмоклапан 21, служащий для заполнения полости скалки над
поршнем 27 сжатым воздухом под давлением 0,5 МПа.
К нижней плоскости ударника прикреплена контактная пластина 23.
Энергия сжатого воздуха служит для подъема ударника после
прорубания. Для поворота ударника на наружной поверхности скалки
19 нарезаны зубья, которые зацепляются с рейкой механизма
поворота.
Механизм поворота ударника. Предназначен для поворота скалки с
ударником в рабочее положение после включения пресса и возврата в
исходное положение после прорубания материала. Механизм состоит
из гидроцилиндров 16 и 26, прикрепленных к корпусу кольцами 18. В
гидроцилиндрах имеются плавающие поршни 17, между которыми в
неподвижной направляющей 24 перемещается рейка 25, находящаяся
в зацеплении с зубьями скалки 19.

20. Тема 1 Урок 1

Пресс вырубной ПКП-10. Принцип действия
Гидроцилиндр подвода 16 служит для поворота ударника в рабочее
положение и автоматического включения опускания ударника в
момент, когда он будет находиться над центром вырубной плиты
(самоуправление). Гидроцилиндр отвода 26 служит для поворота
ударника в исходное положение. Для торможения поворота ударника
в крайних положениях на крышках 15 гидроцилиндров имеются
цилиндрические выступы, а в наружных торцах поршней 17 —
глухие отверстия. В крышки 15 встроены обратные гидроклапаны,
необходимые для плавного начала поворота.
Механизм подъема ударника. Предназначен для установки ударника
по высоте на определенном расстоянии от вырубной плиты.
Механизм представляет собой червячно-винтовой редуктор с
приводом от индивидуального электродвигателя 31, прикрепленного
к корпусу пресса.На валу электродвигателя 31 закреплен червяк 34,
находящийся в зацеплении с червячным колесом 35. Червячное
колесо имеет внутреннюю трапецеидальную резьбу, в которую ввинчен шток 29, служащий для подъема и опускания скалки с ударником.
От поворота шток 29 удерживает шпонка 32, прикрепленная к
крышке 12 и вставленная в вертикальную шпоночную канавку штока
29. Таким образом, при включении электродвигателя 31 шток будет
опускаться или подниматься в зависимости от направления вращения
вала электродвигателя, обеспечивая соответственно опускание или
подъем ударника. Для установки ударника по высоте вручную
свободный конец червяка 34 выполнен в виде квадрата «под ключ».

21. Тема 1 Урок 1

Пресс вырубной ПКП-10. Принцип действия
Гидропривод. Служит для перемещения ударника и создания
необходимого для вырубания детали усилия. Он состоит из
пластинчатого насоса 2, приводимого во вращение от электродвигателя 11 через две пальцевые полумуфты 36, гидробака 6 и
корпуса 5, в котором расположены два гидрораспределителя,
предохранительный и два обратных гидроклапана. Один гидрораспределитель переключается при срабатывании электромагнита 8, а
другой — от давления масла, поступающего от гидроцилиндра
подвода ударника по трубопроводу 13. Насос 2 соединен с корпусом 5
штуцером 3, корпус 5 трубопроводом 14 — с гидроцилиндром 16
подвода ударника, а трубопроводом 4 через стакан 37 и внутреннее
отверстие штока 29 — с гидроцилиндром опускания ударника. В
трубопровод 14 ввернут гидродроссель 10, через который масло
подается по трубопроводу 9 для смазки направляющей скалки.
Излишки смазки и утечки по трубопроводу 33 через фильтр отводятся
в гидробак. Трубопровод 38 связывает корпус 5 с гидроцилиндром
отвода 26. Вся гидроаппаратура установлена на крышке 7 гидробака.
Гидробак можно выдвигать за пределы пресса, для чего к нему
спереди прикреплена специальная ручка. Для осмотра и монтажа
гидроаппаратуры крышку гидробака можно поворачивать на двух
осях. Спереди на гидробаке установлен маслоуказатель 1 для визуального контроля уровня масла и две пробки для его слива. Масло в
гидробак заливают через фильтр на крышке 7.

22. Тема 1 Урок 1

Пресс вырубной ПКП-10. Принцип действия

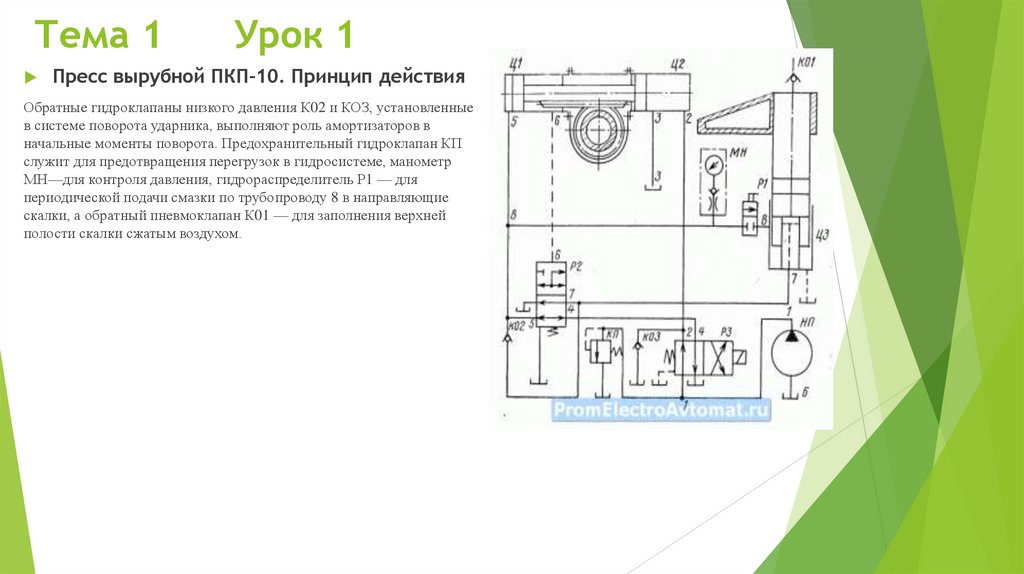

Гидропривод работает следующим образом. При включении насоса
НП (рис. 3)масло из гидробака Б по трубопроводу 1 через
гидрораспределитель РЗ и трубопровод 2 направляется в
гидроцилиндр Ц2 отвода ударника, пройдя который сливается по
трубопроводу 3 обратно в гидробак. При этом насос работает
вхолостую и давление в гидросистеме отсутствует. При нажатии
ладонных кнопок срабатывает электромагнит гидрораспределителя
РЗ и переключает его, после чего масло от насоса направляется в
трубопровод 4 и, пройдя гидрораспределитель Р2, по трубопроводу 5
поступает в гидроцилиндр Ц1 подвода ударника. При этом поршень
гидроцилиндра Ц1 и связанная с ним рейка начинают перемещаться
вправо, поворачивая ударник в рабочее положение. В конце поворота
откроется отверстие, соединяющее гидроцилиндр Ц1 с трубопроводом 6, и масло поступит к гидрораспределителю Р2. Переключается гидрораспределитель Р2, в результате чего масло
поступает по трубопроводу 7 в гидроцилиндр ЦЗ скалки. При этом
скалка с ударником опускается. После прорубания материала
отключается электромагнит гидрораспределителя РЗ, в результате
чего его золотник под действием пружины возвратится в исходное
положение. Одновременно переключается в исходное положение
гидрораспределитель Р2. Теперь масло от насоса через
гидрораспределитель РЗ вновь будет поступать в гидроцилиндр Ц2, в
результате чего ударник повернется в исходное положение. При этом
энергия сжатого воздуха, аккумулированная в скалке, поднимает
ударник, вытесняя масло из гидроцилиндра ЦЗ по трубопроводу 7
через гидрораспределитель Р2 на слив в гидробак.

23. Тема 1 Урок 1

Пресс вырубной ПКП-10. Принцип действия
Обратные гидроклапаны низкого давления К02 и КОЗ, установленные
в системе поворота ударника, выполняют роль амортизаторов в
начальные моменты поворота. Предохранительный гидроклапан КП
служит для предотвращения перегрузок в гидросистеме, манометр
МН—для контроля давления, гидрораспределитель Р1 — для
периодической подачи смазки по трубопроводу 8 в направляющие
скалки, а обратный пневмоклапан К01 — для заполнения верхней
полости скалки сжатым воздухом.

24. Тема 1 Урок 1

Пресс вырубной ПКП-10. Принцип действия

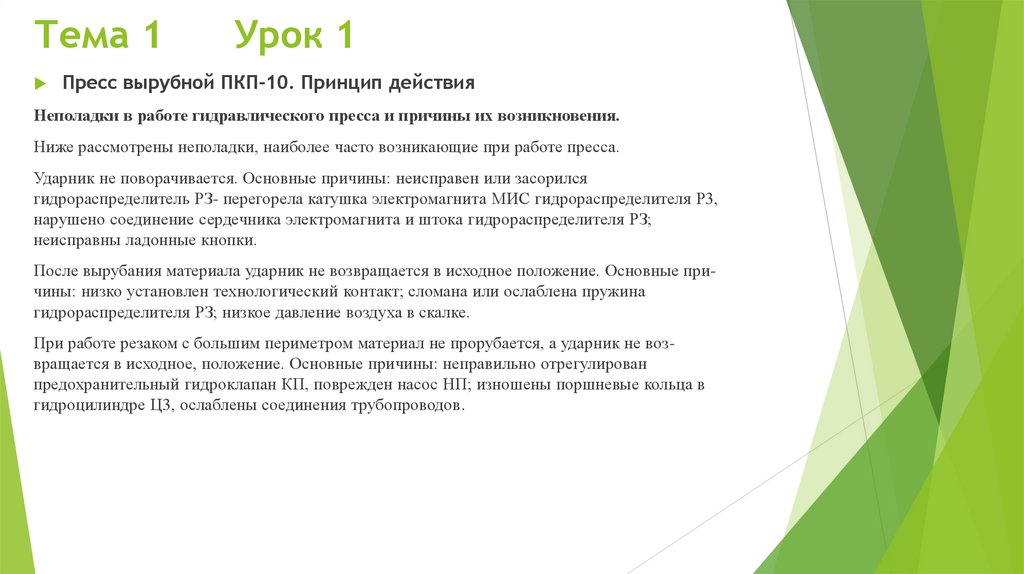

Неполадки в работе гидравлического пресса и причины их возникновения.
Ниже рассмотрены неполадки, наиболее часто возникающие при работе пресса.
Ударник не поворачивается. Основные причины: неисправен или засорился
гидрораспределитель РЗ- перегорела катушка электромагнита МИС гидрораспределителя Р3,
нарушено соединение сердечника электромагнита и штока гидрораспределителя РЗ;
неисправны ладонные кнопки.
После вырубания материала ударник не возвращается в исходное положение. Основные причины: низко установлен технологический контакт; сломана или ослаблена пружина
гидрораспределителя РЗ; низкое давление воздуха в скалке.
При работе резаком с большим периметром материал не прорубается, а ударник не возвращается в исходное, положение. Основные причины: неправильно отрегулирован
предохранительный гидроклапан КП, поврежден насос НП; изношены поршневые кольца в
гидроцилиндре Ц3, ослаблены соединения трубопроводов.

25. Тема 1 Урок 1

Пресс вырубной ПКП-10. Принцип
действия

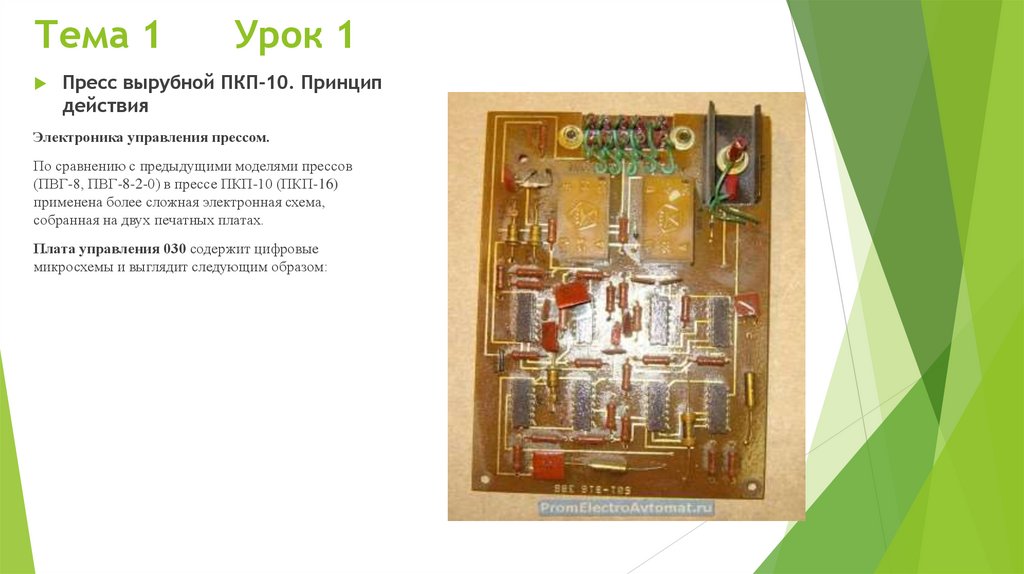

Электроника управления прессом.
По сравнению с предыдущими моделями прессов
(ПВГ-8, ПВГ-8-2-0) в прессе ПКП-10 (ПКП-16)
применена более сложная электронная схема,
собранная на двух печатных платах.
Плата управления 030 содержит цифровые
микросхемы и выглядит следующим образом:
