Лекция №14 (САПР)

1.

Санкт-Петербургский государственный университет
телекоммуникаций им. проф. М. А. Бонч-Бруевича
Лекция №14
Тема: Описание и классификация систем

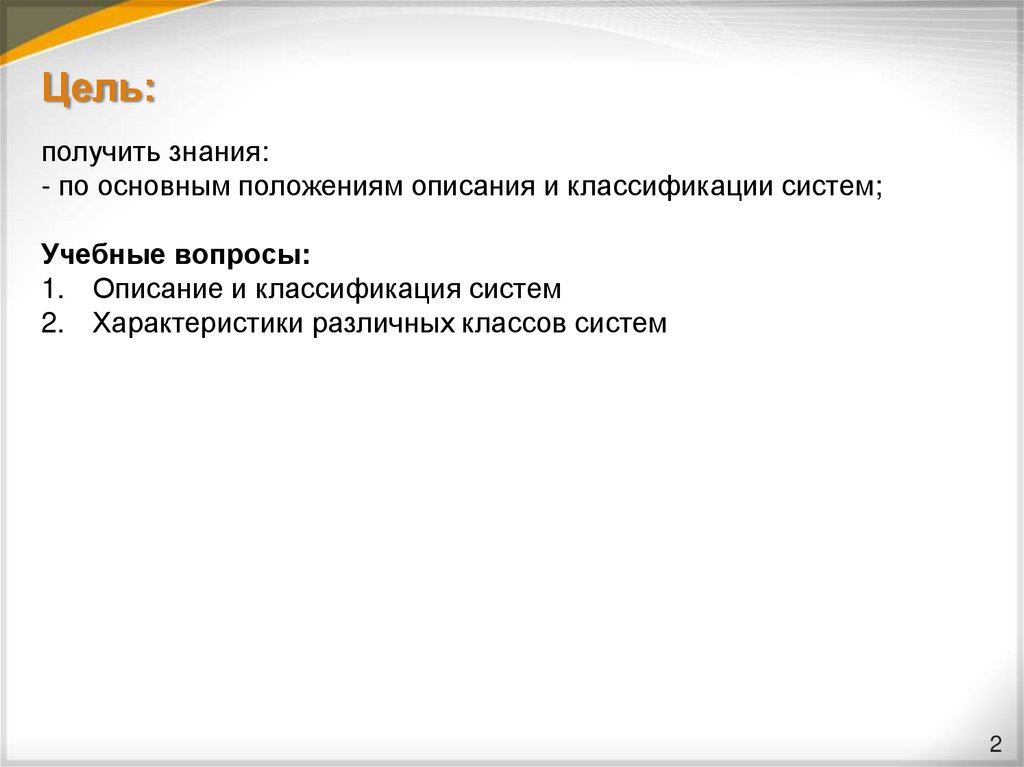

2. Цель:

получить знания:
- по основным положениям описания и классификации систем;
Учебные вопросы:
1. Описание и классификация систем

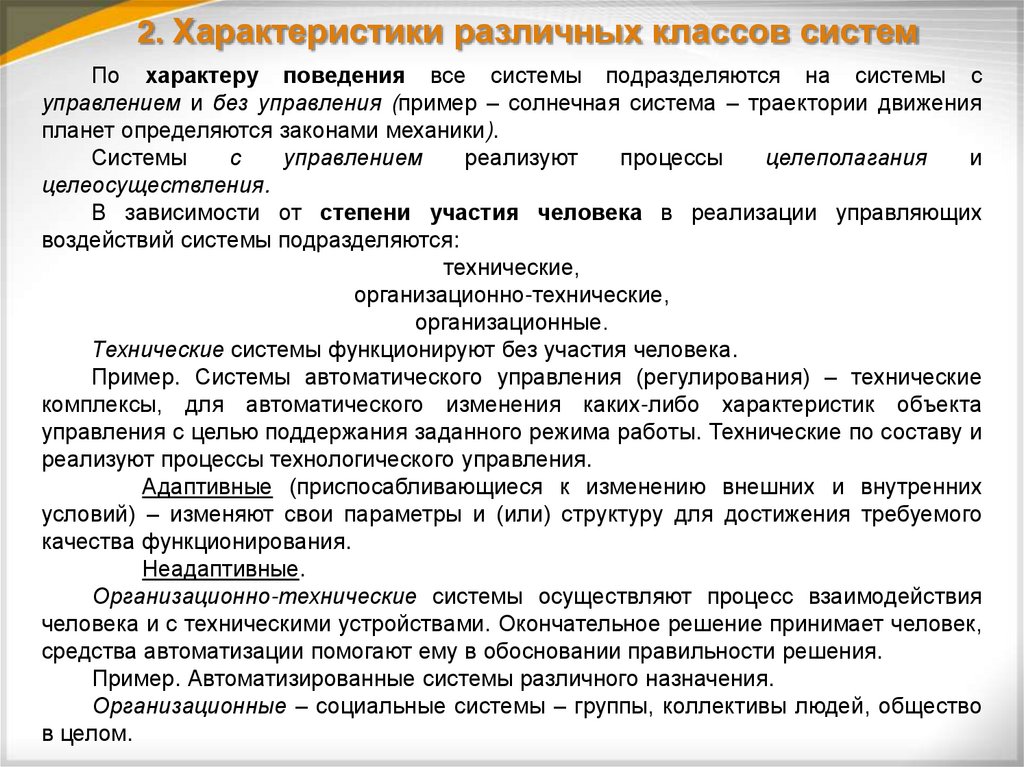

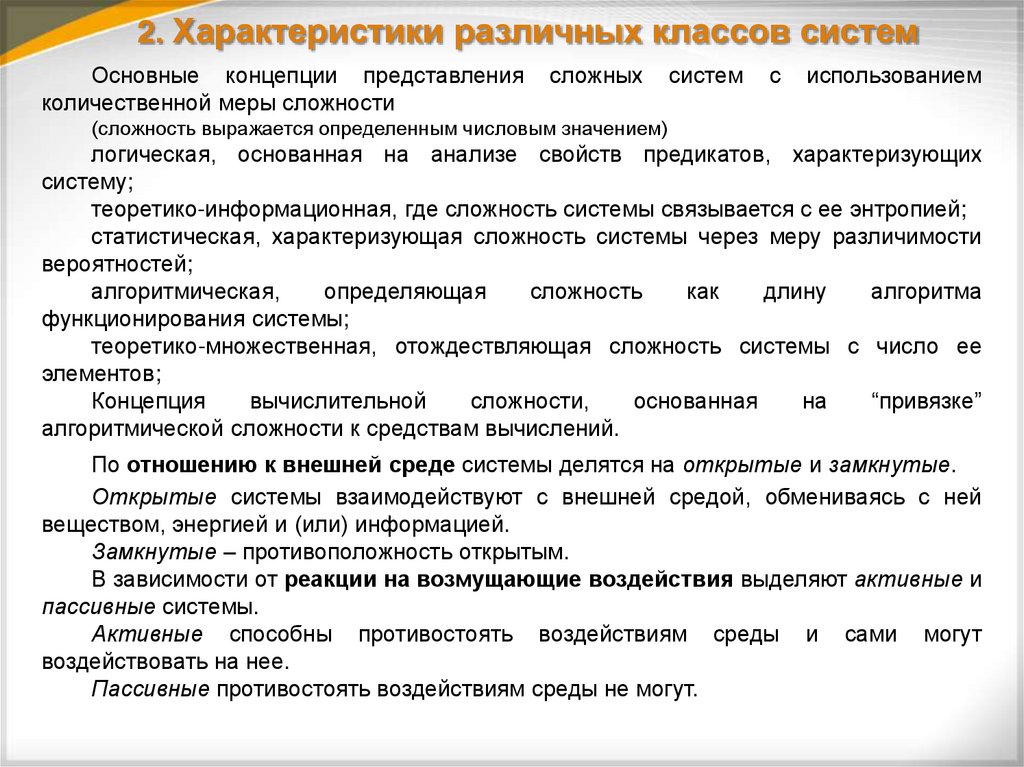

2. Характеристики различных классов систем
2

3. Проверка готовности к занятию

1. Порядок определения адекватности принятой
модели по критериям Фишера и Кохрена.
2. Порядок
определения
числа
испытаний
модели.
3

4.

1. Описание и классификация систем
Исследования начинаются с общего знакомства с объектом
исследования.
Исследователь, по мере накопления знаний, более детально
представляет сущности объекта исследования и процессов, протекающих в
нем и среде, с которой взаимодействует объект.
Уровни описания сложных систем:
логический (абстрактное представление всей системы в целом, из
которого видны логика ее работы и основные цели, стоящие перед нею);
информационный (система представляется в виде совокупности
источников и получателей информации, мест ее обработки и хранения, а
также путей прохождения информации, т.е. описывается информационная
структура системы);
функциональный (описывается совокупность функций, реализуемых
системой, их детализация до задач и тех кто будет решать эти задачи);
математический
(функционирование
системы
описывается
совокупностью математических выражений – операторов преобразования
входа в выход);
физический (представление системы осуществляется на уровне
протекающих в ней физических процессов).

5.

1. Описание и классификация систем
Основные способы описания сложных систем
(в зависимости от требуемого уровня описания систем и степени изученности объекта исследования)
1. Эвристический. собой содержательное описание системы, которое включает
в себя ряд эвристических предложений (интуитивных закономерностей,
правил и т.п.) о структуре системы, реализуемых ею функциях, алгоритмах
функционирования и т.д.
2. Лингвистический. При реализации этого способа вводится некоторый
абстрактный язык. Все высказывания в нем состоят из термов (имен
предметов), переменных (конституент) и функторов (определяют типы
отношений между предметами). Высказывания строятся в соответствии с
введенной грамматикой (правилами). В зависимости от значений,
принимаемых конституентами, высказывания могут быть истинными или
ложными. Описание системы представляет собой совокупность высказываний.
3. Теоретико-множественный. Объекты описываются в терминах теории
множеств. Мощность множеств д.б. конечной
