1.

Преподаватель по связи
на
участке
местности
«Перевальский (северный)»
Ст. лейтенант Федченко В.В.

2.

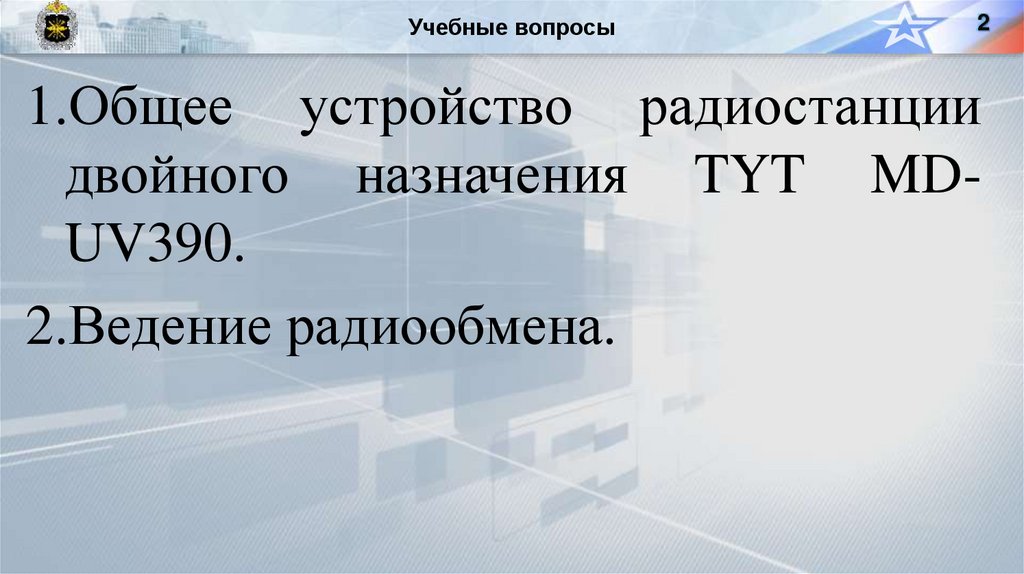

Учебные вопросы
2
1.Общее устройство радиостанции
двойного назначения TYT MDUV390.
2.Ведение радиообмена.

3.

1. Общее устройство радиостанции двойного назначения TYT MD-UV390

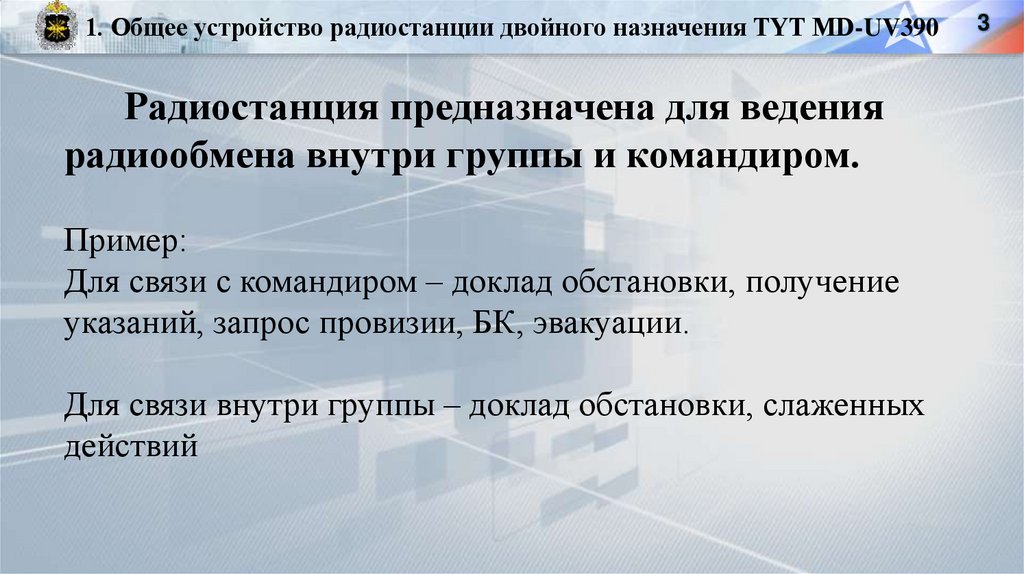

Радиостанция предназначена для ведения
радиообмена внутри группы и командиром.
Пример:
Для связи с командиром – доклад обстановки, получение
указаний, запрос провизии, БК, эвакуации.
Для связи внутри группы – доклад обстановки, слаженных
действий
3

4.

1. Общее устройство радиостанции двойного назначения TYT MD-UV390

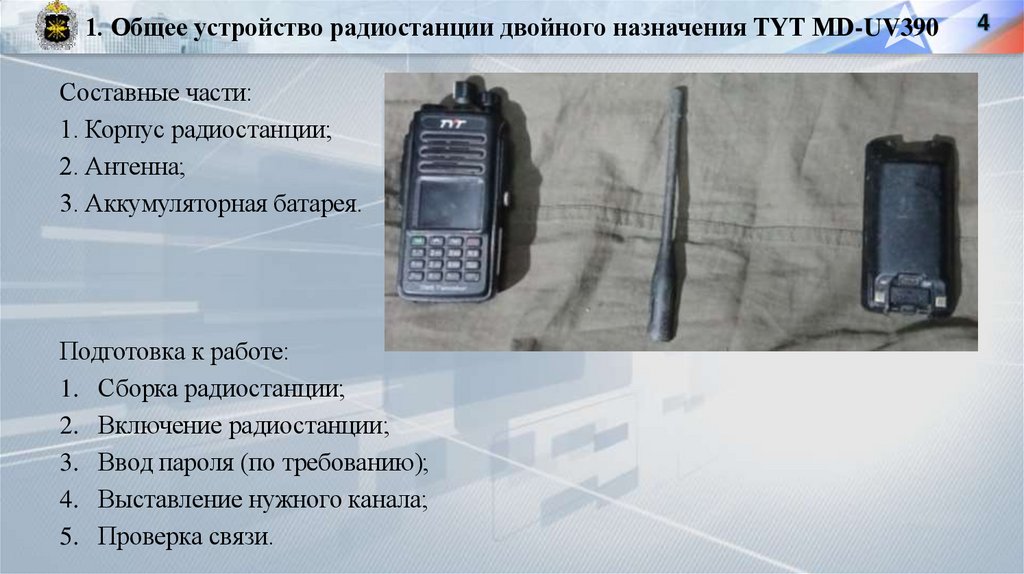

Составные части:
1. Корпус радиостанции;
2. Антенна;
3. Аккумуляторная батарея.
Подготовка к работе:
1. Сборка радиостанции;
2. Включение радиостанции;
3. Ввод пароля (по требованию);
4. Выставление нужного канала;
5. Проверка связи.
4

5.

1. Общее устройство радиостанции двойного назначения TYT MD-UV390
1.

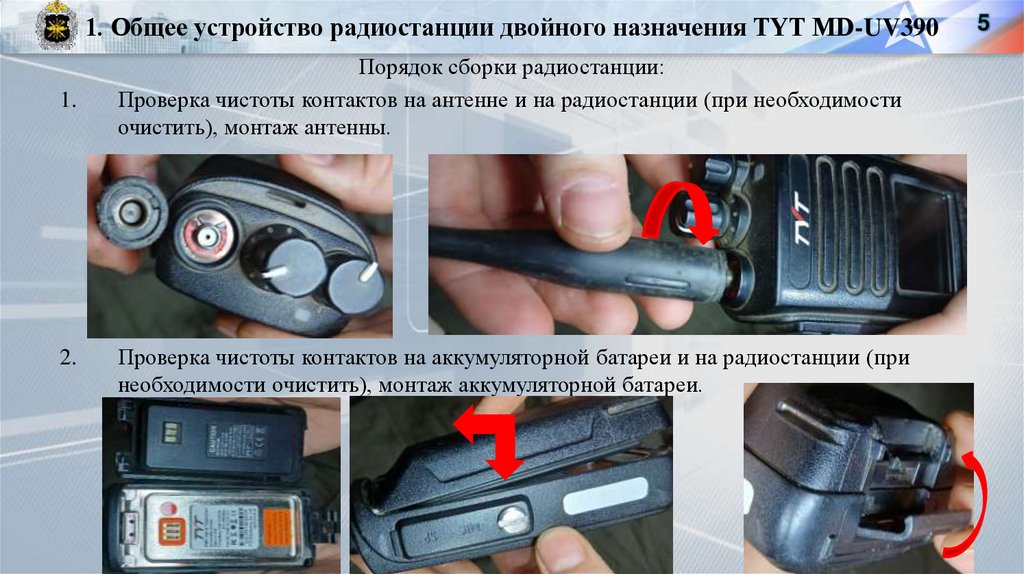

Порядок сборки радиостанции:
Проверка чистоты контактов на антенне и на радиостанции (при необходимости
очистить), монтаж антенны.
2.
Проверка чистоты контактов на аккумуляторной батареи и на радиостанции (при
необходимости очистить), монтаж аккумуляторной батареи.
5

6.

1. Общее устройство радиостанции двойного назначения TYT MD-UV390

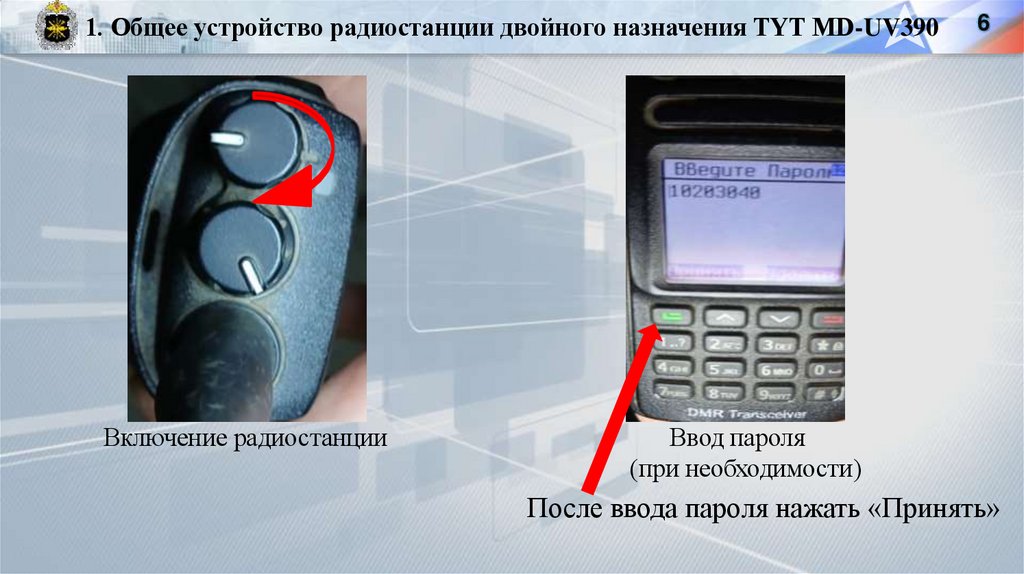

Включение радиостанции
6
Ввод пароля
(при необходимости)
После ввода пароля нажать «Принять»

7.

1. Общее устройство радиостанции двойного назначения TYT MD-UV390

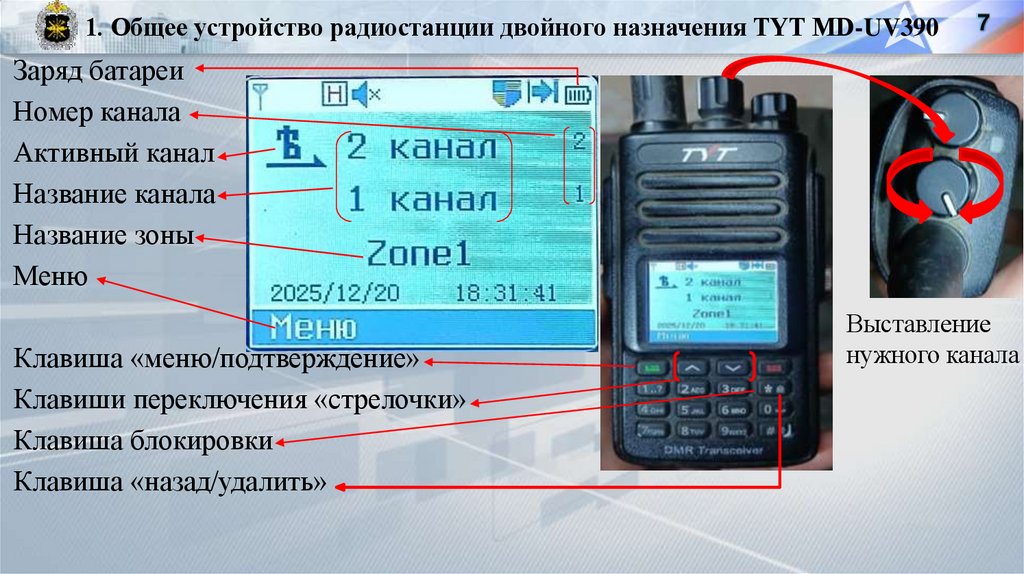

7
Заряд батареи
Номер канала
Активный канал
Название канала
Название зоны
Меню
Клавиша «меню/подтверждение»
Клавиши переключения «стрелочки»
Клавиша блокировки
Клавиша «назад/удалить»
Выставление
нужного канала

8.

1. Общее устройство радиостанции двойного назначения TYT MD-UV390
8

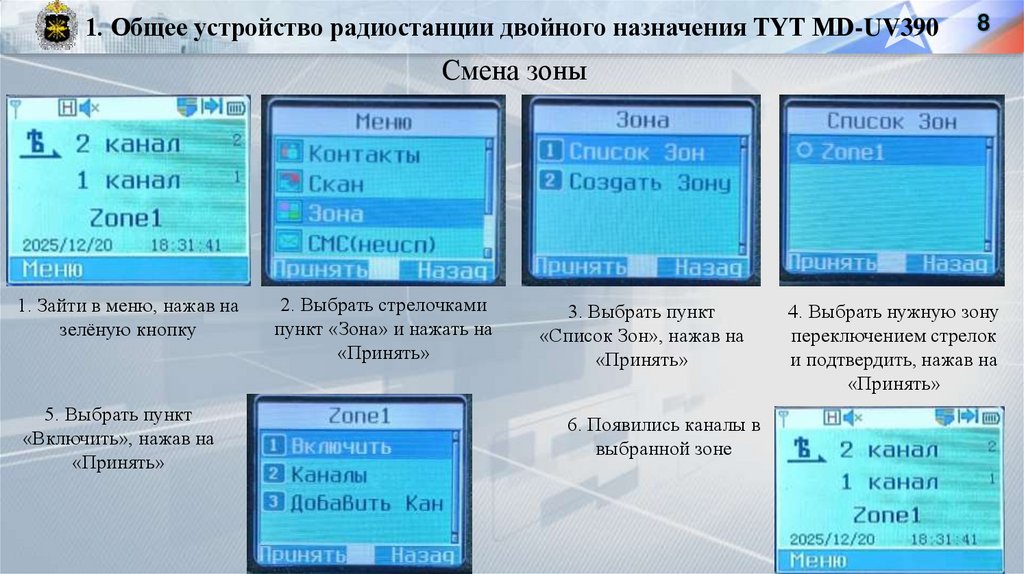

Смена зоны
1. Зайти в меню, нажав на
зелёную кнопку
5. Выбрать пункт
«Включить», нажав на
«Принять»
2. Выбрать стрелочками
пункт «Зона» и нажать на
«Принять»
3. Выбрать пункт
«Список Зон», нажав на
«Принять»
6. Появились каналы в
выбранной зоне
4. Выбрать нужную зону
переключением стрелок
и подтвердить, нажав на
«Принять»

9.

1. Общее устройство радиостанции двойного назначения TYT MD-UV390

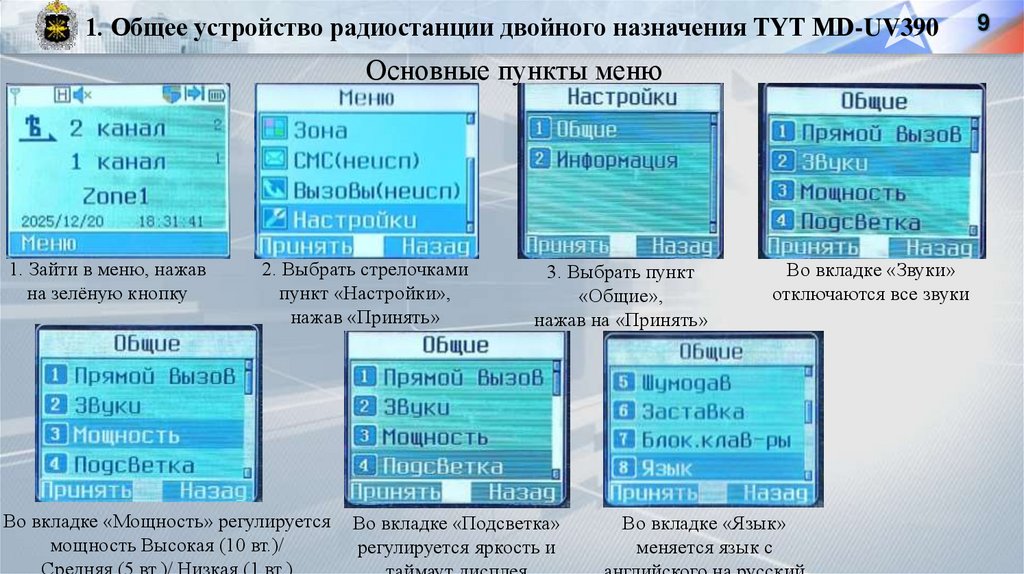

Основные пункты меню
1. Зайти в меню, нажав
на зелёную кнопку
2. Выбрать стрелочками
пункт «Настройки»,
нажав «Принять»
Во вкладке «Мощность» регулируется
мощность Высокая (10 вт.)/
Средняя (5 вт.)/ Низкая (1 вт.)
3. Выбрать пункт
«Общие»,
нажав на «Принять»
Во вкладке «Подсветка»
регулируется яркость и
Во вкладке «Звуки»
отключаются все звуки
Во вкладке «Язык»
меняется язык с
9

10.

1. Общее устройство радиостанции двойного назначения TYT MD-UV390
10

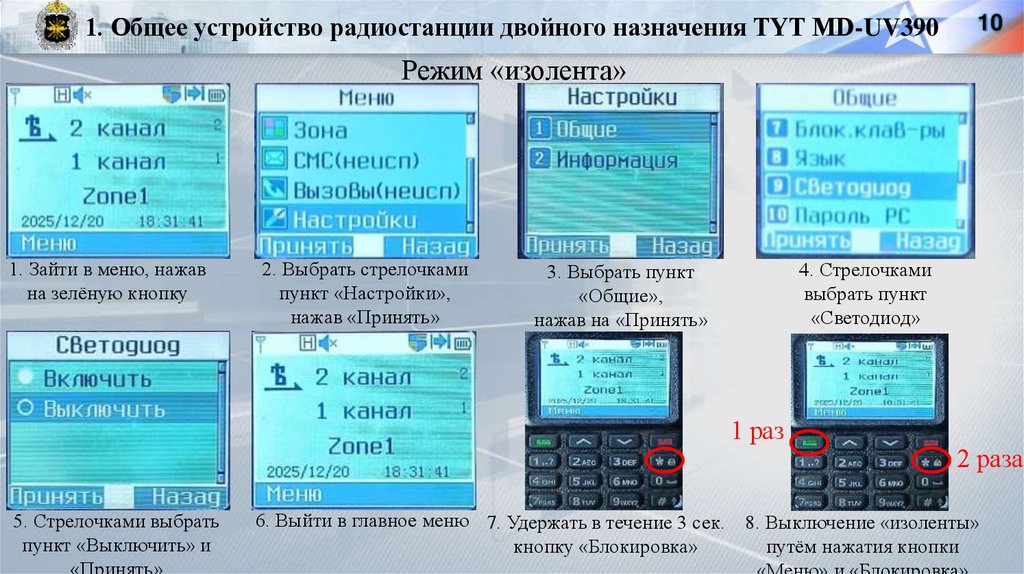

Режим «изолента»
1. Зайти в меню, нажав
на зелёную кнопку
2. Выбрать стрелочками
пункт «Настройки»,
нажав «Принять»
4. Стрелочками
выбрать пункт
«Светодиод»
3. Выбрать пункт
«Общие»,
нажав на «Принять»
1 раз
5. Стрелочками выбрать
пункт «Выключить» и
«Принять»
2 раза
6. Выйти в главное меню 7. Удержать в течение 3 сек. 8. Выключение «изоленты»
кнопку «Блокировка»
путём нажатия кнопки

11.

1. Общее устройство радиостанции двойного назначения TYT MD-UV390
1.
2.
3.
4.

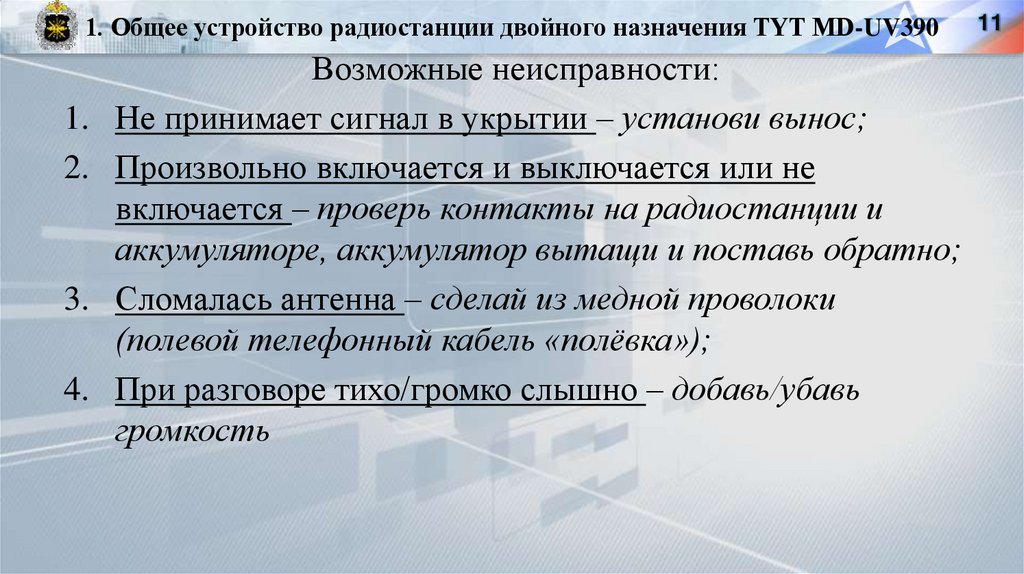

Возможные неисправности:
Не принимает сигнал в укрытии – установи вынос;
Произвольно включается и выключается или не
включается – проверь контакты на радиостанции и
аккумуляторе, аккумулятор вытащи и поставь обратно;
Сломалась антенна – сделай из медной проволоки
(полевой телефонный кабель «полёвка»);
При разговоре тихо/громко слышно – добавь/убавь
громкость
11

12.

2. Ведение радиообмена
1.
2.
3.
4.
5.
6.

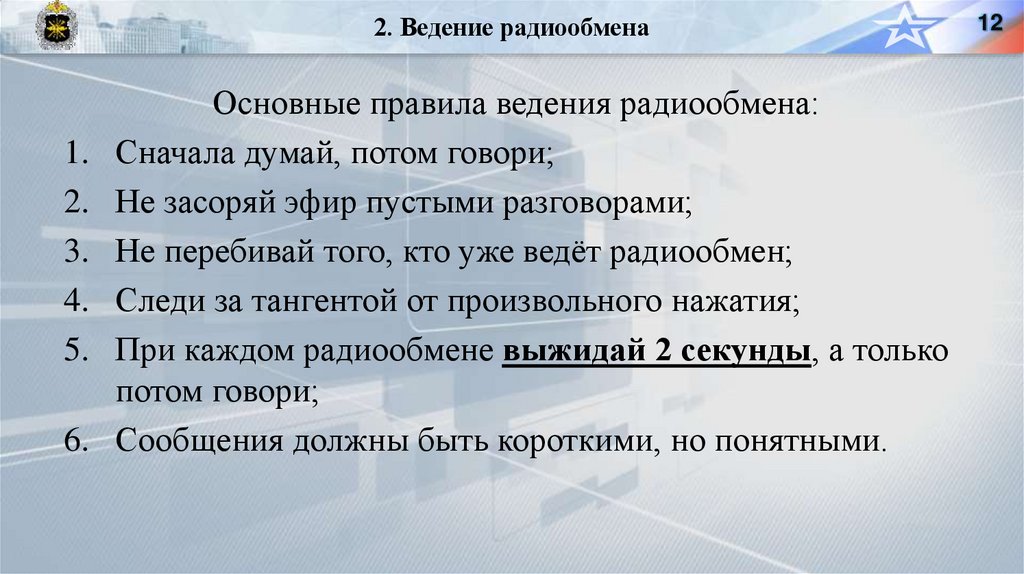

Основные правила ведения радиообмена:
Сначала думай, потом говори;
Не засоряй эфир пустыми разговорами;
Не перебивай того, кто уже ведёт радиообмен;
Следи за тангентой от произвольного нажатия;
При каждом радиообмене выжидай 2 секунды, а только
потом говори;
Сообщения должны быть короткими, но понятными.
12

13.

2. Ведение радиообмена

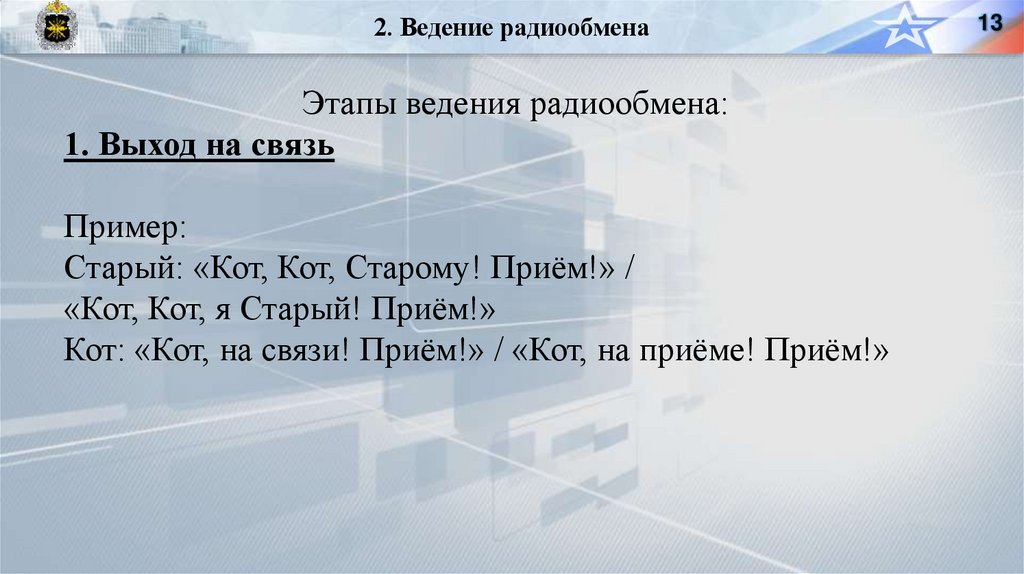

Этапы ведения радиообмена:
1. Выход на связь
Пример:
Старый: «Кот, Кот, Старому! Приём!» /
«Кот, Кот, я Старый! Приём!»
Кот: «Кот, на связи! Приём!» / «Кот, на приёме! Приём!»
13

14.

2. Ведение радиообмена

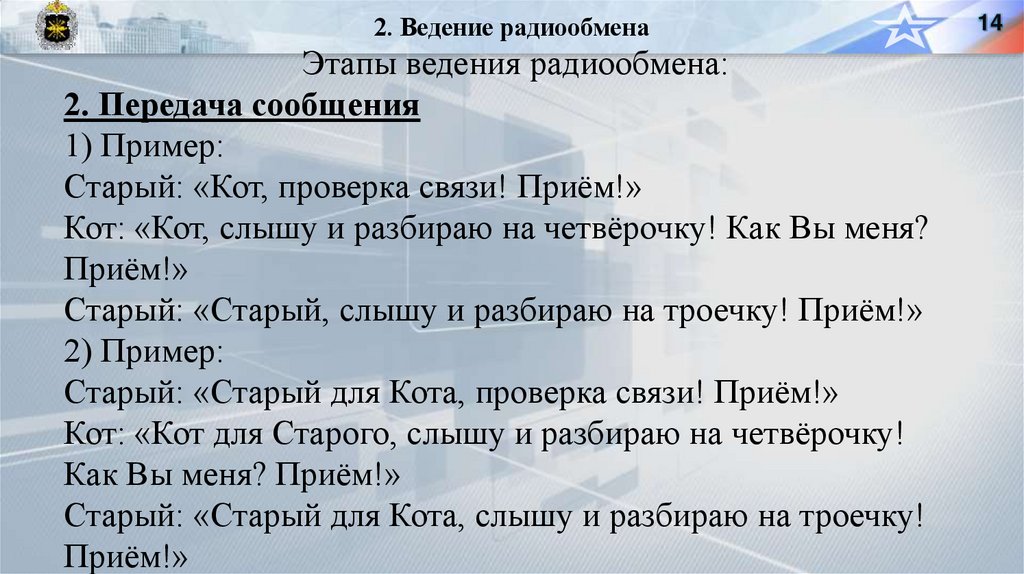

Этапы ведения радиообмена:
2. Передача сообщения
1) Пример:
Старый: «Кот, проверка связи! Приём!»
Кот: «Кот, слышу и разбираю на четвёрочку! Как Вы меня?
Приём!»
Старый: «Старый, слышу и разбираю на троечку! Приём!»
2) Пример:
Старый: «Старый для Кота, проверка связи! Приём!»
Кот: «Кот для Старого, слышу и разбираю на четвёрочку!
Как Вы меня? Приём!»
Старый: «Старый для Кота, слышу и разбираю на троечку!
Приём!»
14

15.

2. Ведение радиообмена
Этапы ведения радиообмена:

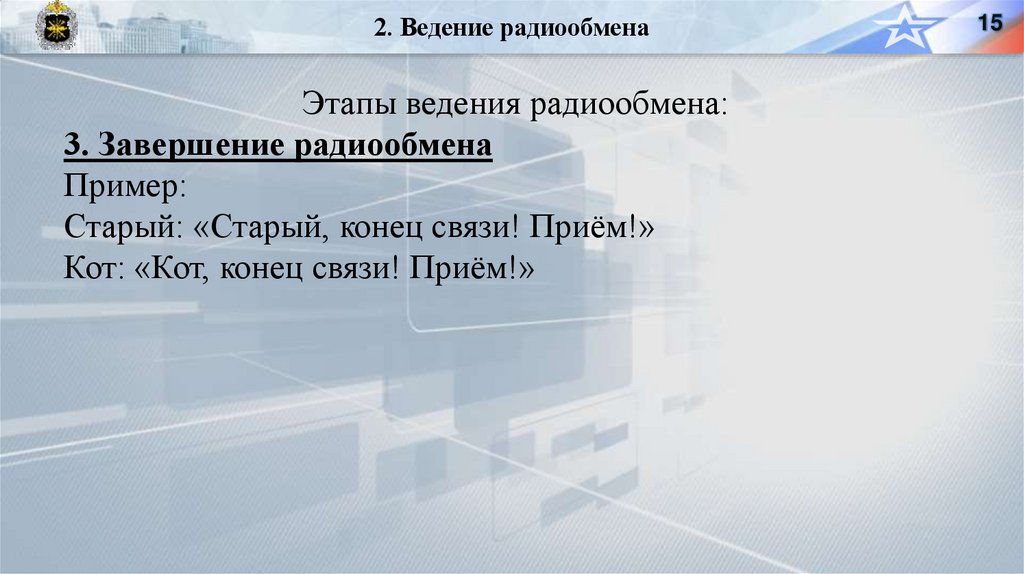

3. Завершение радиообмена
Пример:
Старый: «Старый, конец связи! Приём!»
Кот: «Кот, конец связи! Приём!»
15

16.

2. Ведение радиообмена

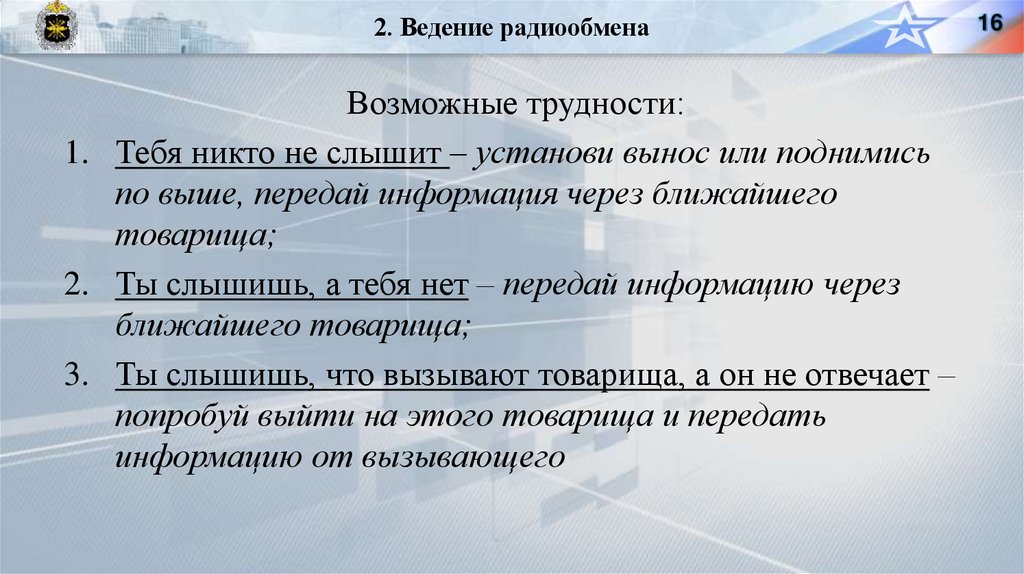

Возможные трудности:
1. Тебя никто не слышит – установи вынос или поднимись
по выше, передай информация через ближайшего
товарища;
2. Ты слышишь, а тебя нет – передай информацию через
ближайшего товарища;
3. Ты слышишь, что вызывают товарища, а он не отвечает –
попробуй выйти на этого товарища и передать
информацию от вызывающего
16
