Двухпроводный измеритель температуры

1. Двухпроводный измеритель температуры

2. Цель работы – разработка схемы электрической принципиальной, печатной платы и компоновочной структуры двухпроводного измерителя

2

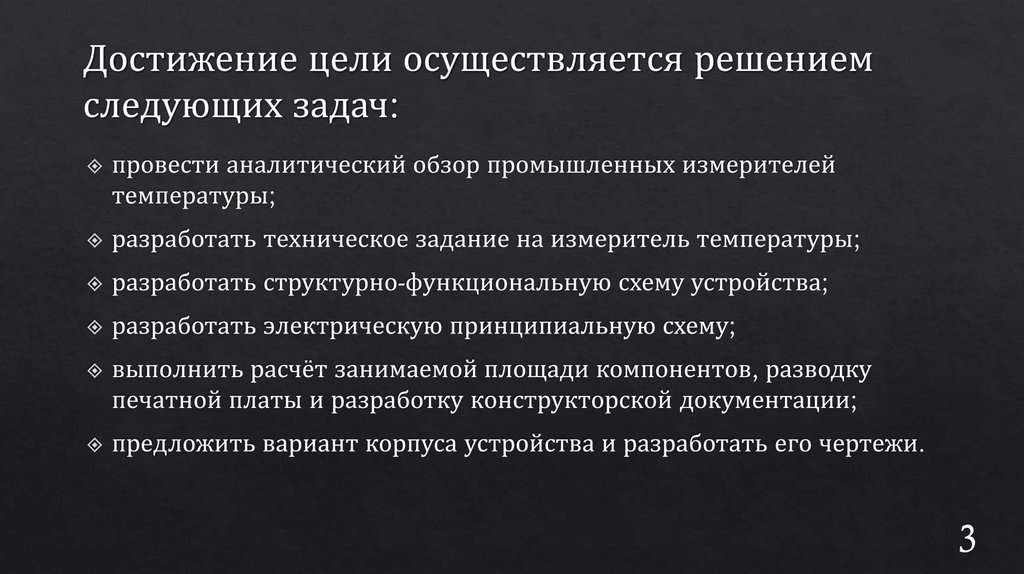

3. Достижение цели осуществляется решением следующих задач:

3

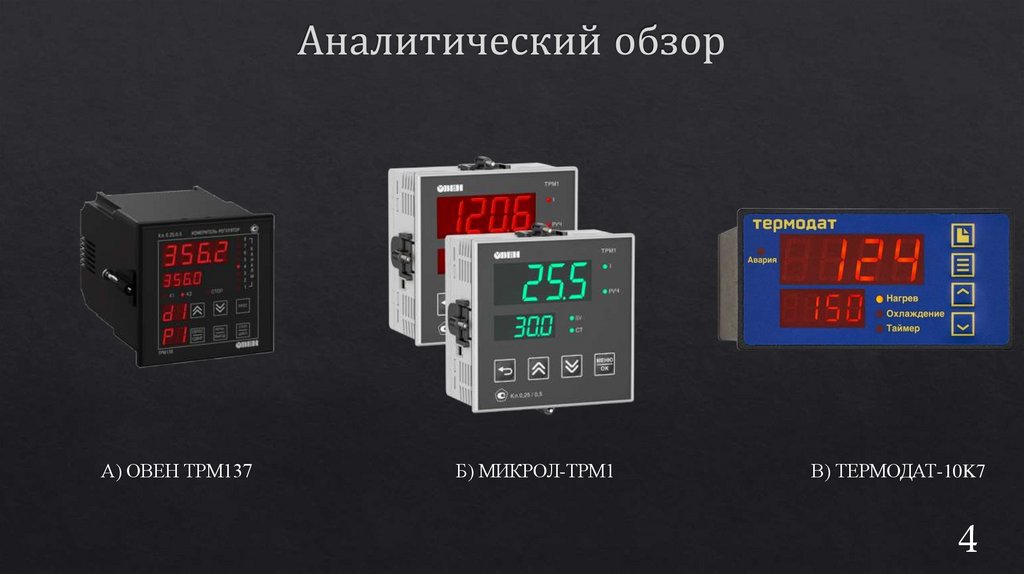

4. Аналитический обзор

А) ОВЕН ТРМ137
Б) МИКРОЛ-ТРМ1
В) ТЕРМОДАТ-10K7
4

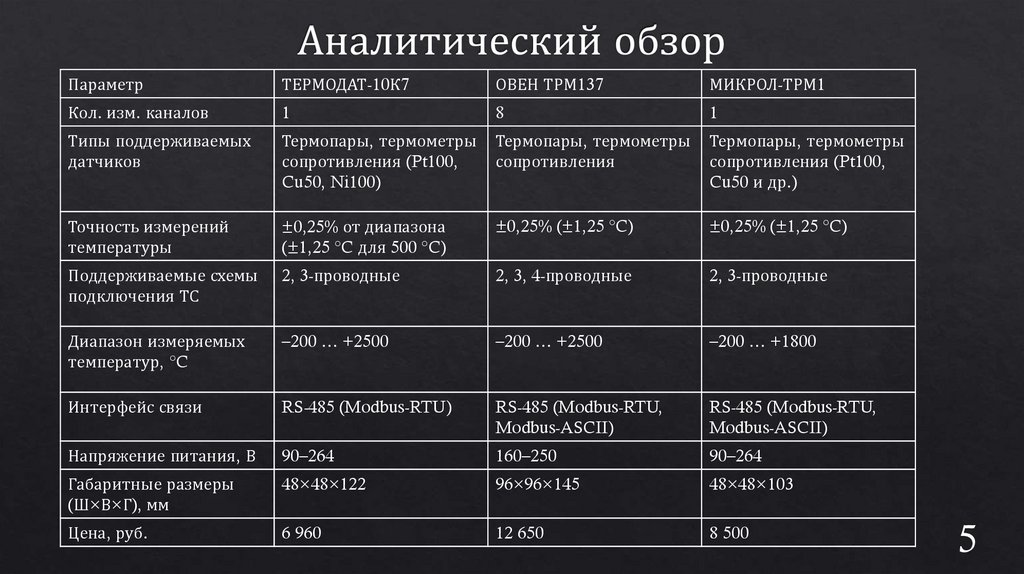

5. Аналитический обзор

Параметр
ТЕРМОДАТ-10К7
ОВЕН ТРМ137
МИКРОЛ-ТРМ1
Кол. изм. каналов
1
8
1
Типы поддерживаемых
датчиков
Термопары, термометры
сопротивления (Pt100,
Cu50, Ni100)
Термопары, термометры
сопротивления
Термопары, термометры
сопротивления (Pt100,
Cu50 и др.)
Точность измерений
температуры
±0,25% от диапазона
(±1,25 °C для 500 °C)
±0,25% (±1,25 °C)
±0,25% (±1,25 °C)
Поддерживаемые схемы
подключения ТС
2, 3-проводные
2, 3, 4-проводные
2, 3-проводные
Диапазон измеряемых
температур, °C
–200 … +2500
–200 … +2500
–200 … +1800
Интерфейс связи
RS-485 (Modbus-RTU)
RS-485 (Modbus-RTU,
Modbus-ASCII)
RS-485 (Modbus-RTU,
Modbus-ASCII)
Напряжение питания, В
90–264
160–250
90–264
Габаритные размеры
(Ш×В×Г), мм
48×48×122
96×96×145
48×48×103
Цена, руб.
6 960
12 650
8 500
5

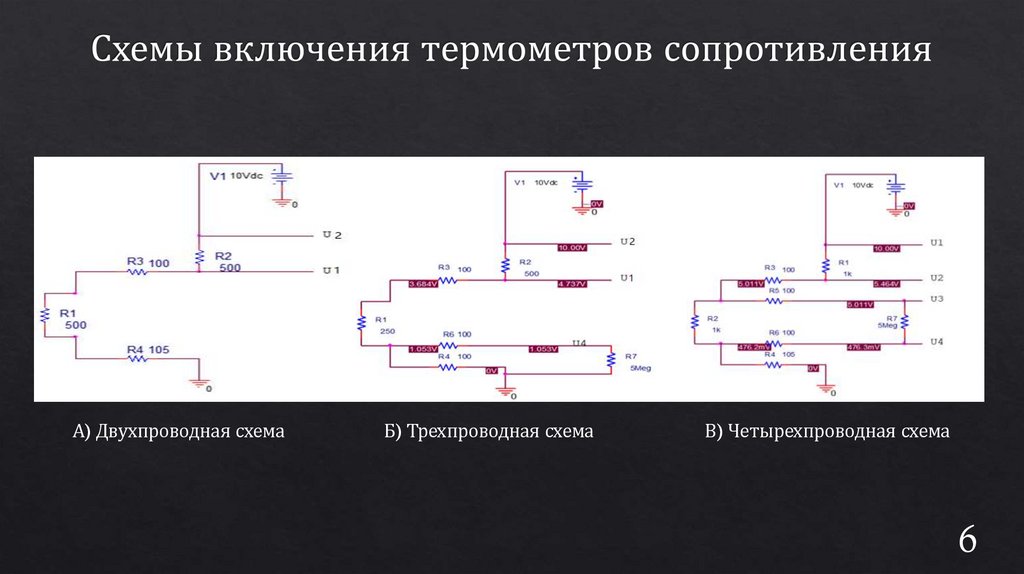

6. Схемы включения термометров сопротивления

А) Двухпроводная схема
Б) Трехпроводная схема
В) Четырехпроводная схема
6

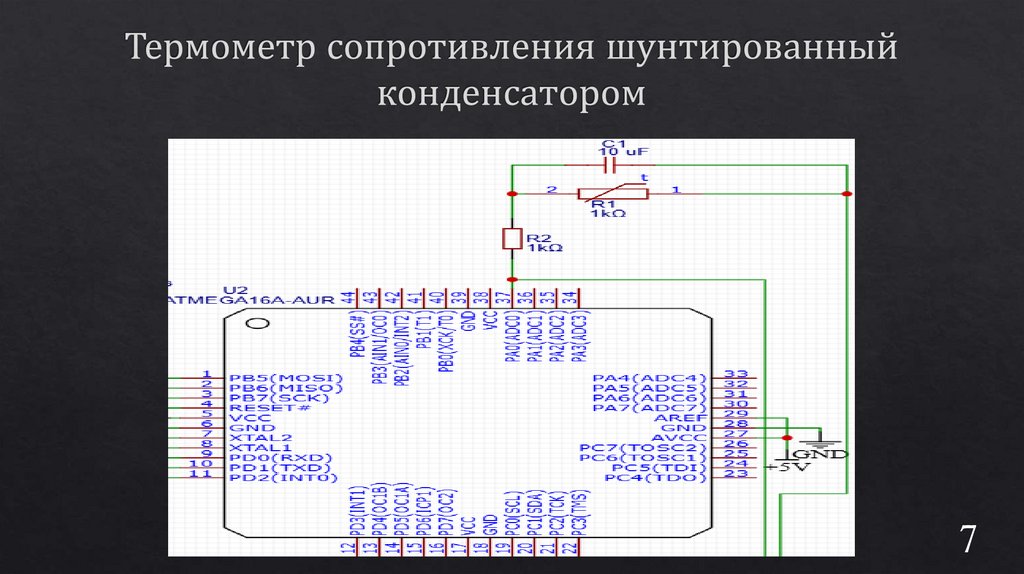

7. Термометр сопротивления шунтированный конденсатором

7

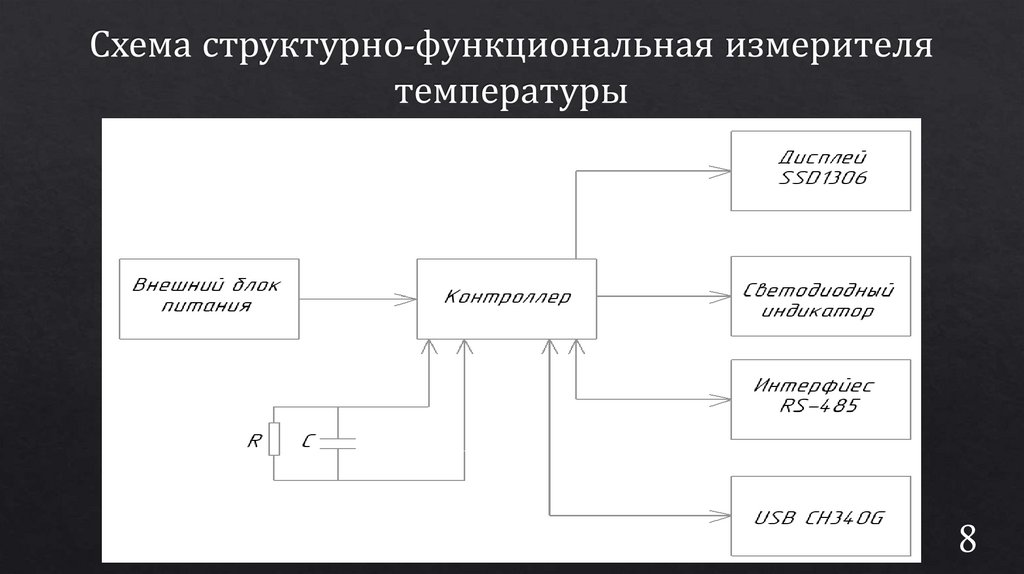

8. Схема структурно-функциональная измерителя температуры

8

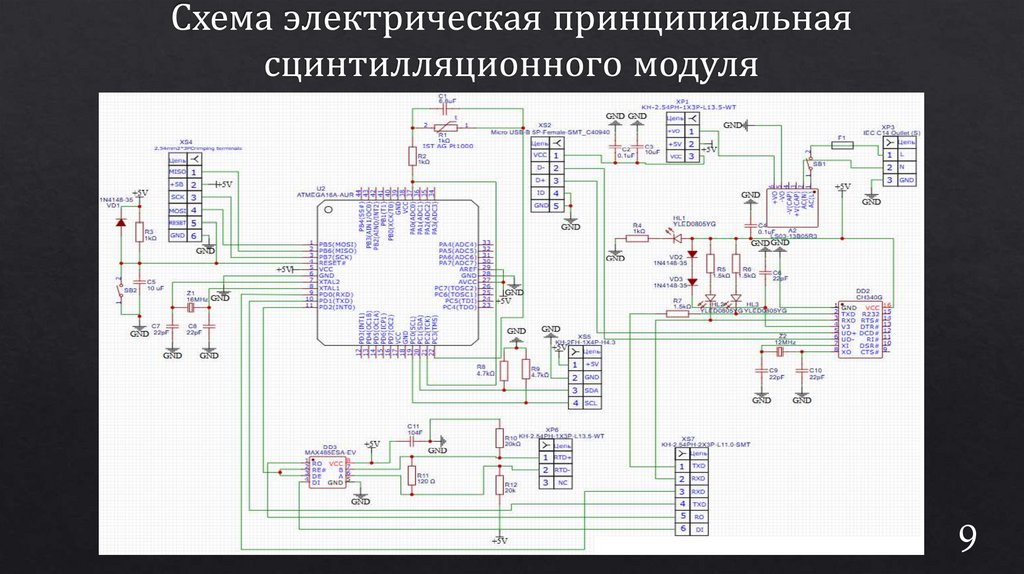

9. Схема электрическая принципиальная сцинтилляционного модуля

9

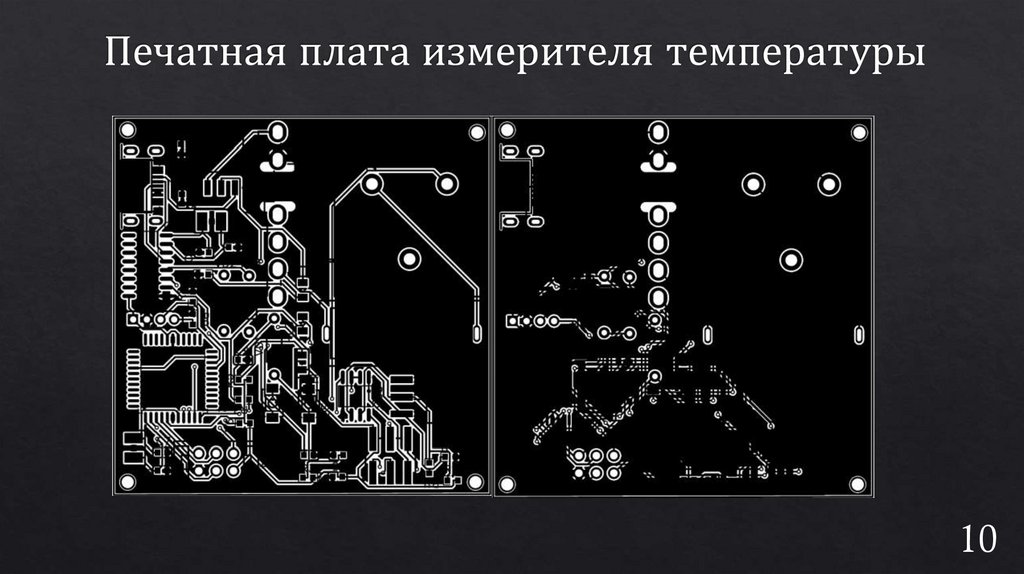

10. Печатная плата измерителя температуры

10

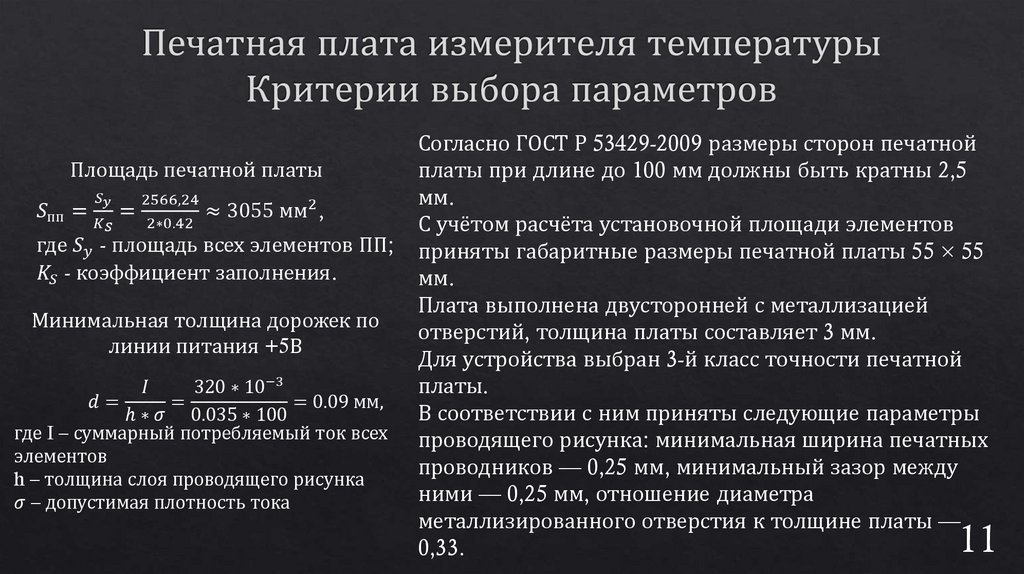

11. Печатная плата измерителя температуры Критерии выбора параметров

Площадь печатной платы
