7 Требования к поверхностям

1. Тема 1.1. Технологии 3D-сканирования

Тема 1.1. Технологии 3Dсканирования
Требования к характеристикам поверхностей,
подлежащих бесконтактной оцифровке
МДК 01.01 Средства оцифровки реальных объектов
Преподаватель: Казакова Алина Олеговна

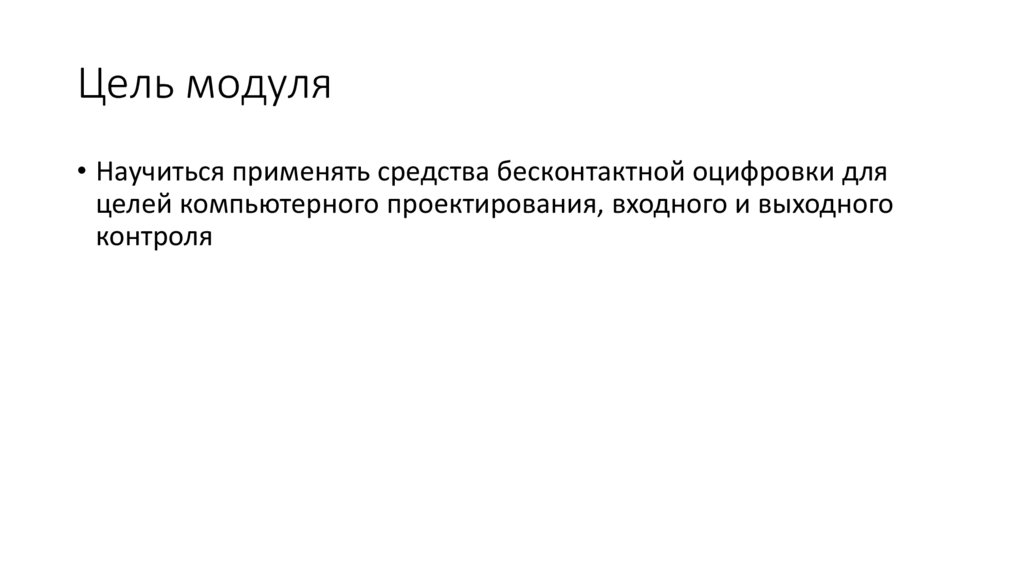

2. Цель модуля

• Научиться применять средства бесконтактной оцифровки для
целей компьютерного проектирования, входного и выходного
контроля

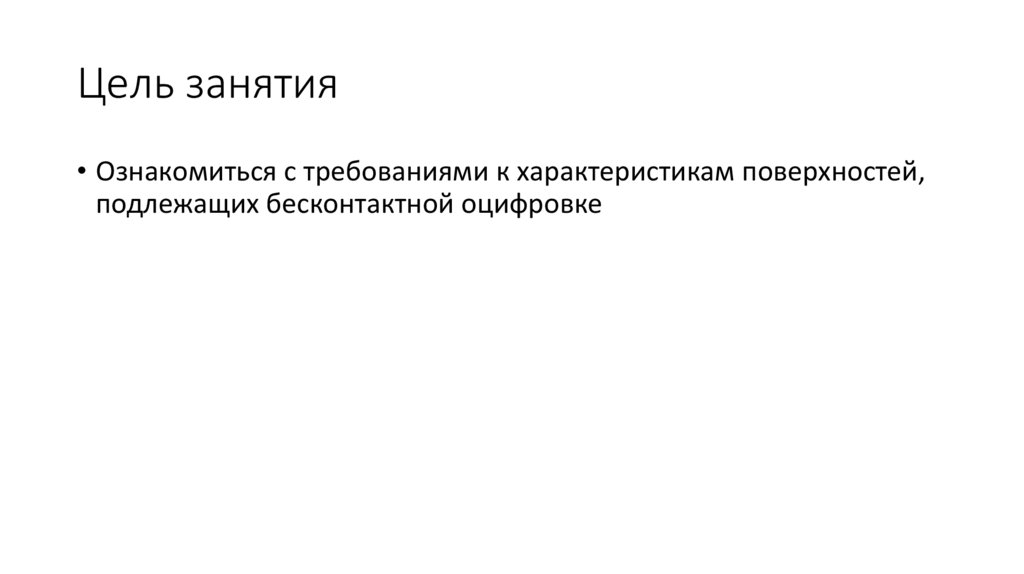

3. Цель занятия

• Ознакомиться с требованиями к характеристикам поверхностей,
подлежащих бесконтактной оцифровке

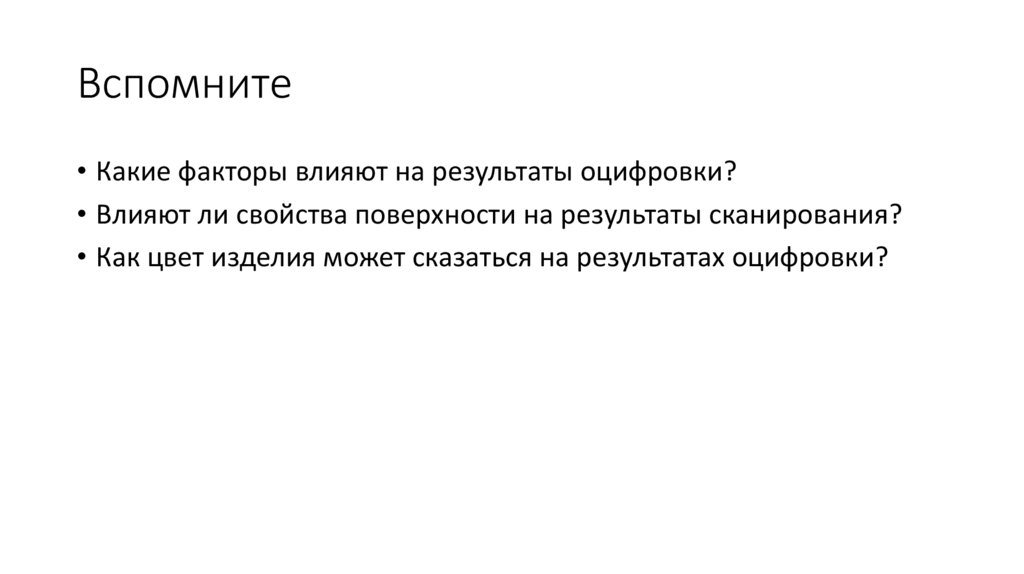

4. Вспомните

• Какие факторы влияют на результаты оцифровки?
• Влияют ли свойства поверхности на результаты сканирования?
• Как цвет изделия может сказаться на результатах оцифровки?

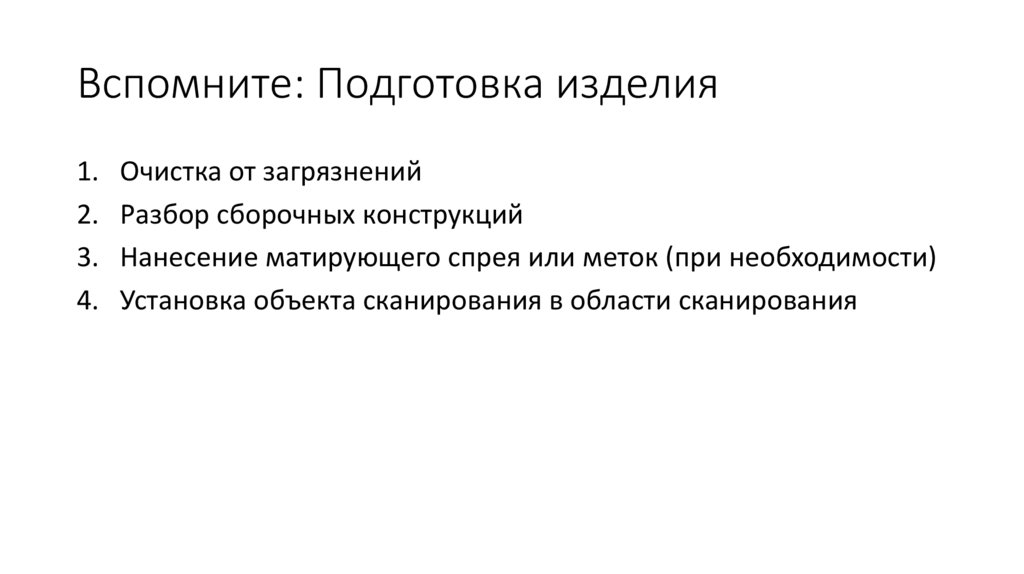

5. Вспомните: Подготовка изделия

1. Очистка от загрязнений
2. Разбор сборочных конструкций
3. Нанесение матирующего спрея или меток (при необходимости)
4. Установка объекта сканирования в области сканирования

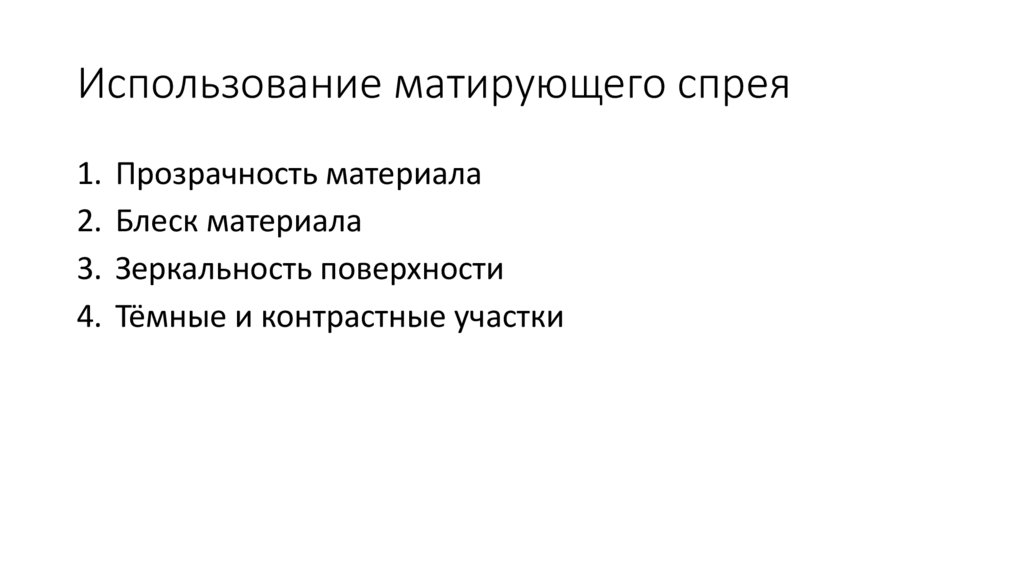

6. Использование матирующего спрея

1. Прозрачность материала
2. Блеск материала
3. Зеркальность поверхности
4. Тёмные и контрастные участки

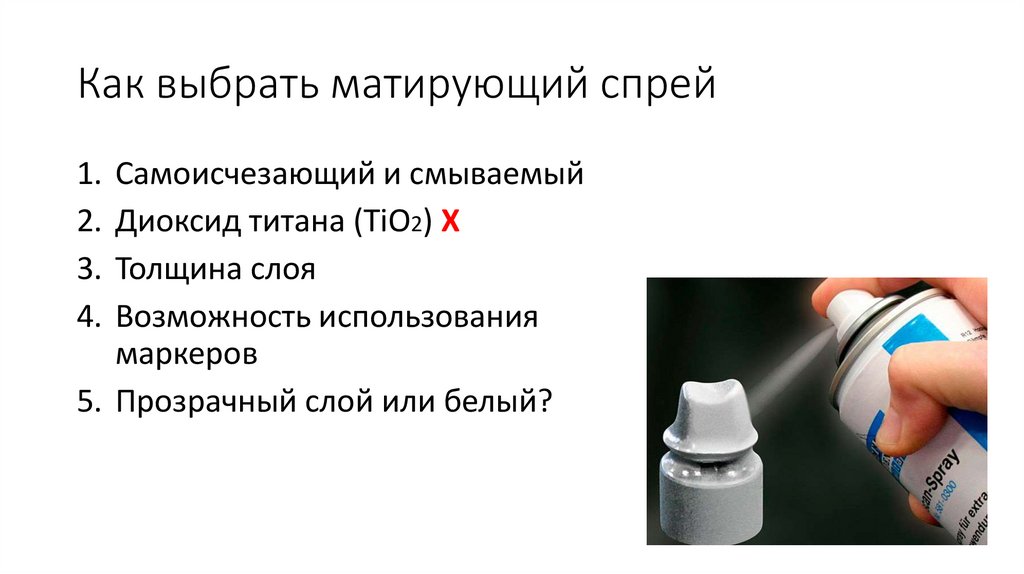

7. Как выбрать матирующий спрей

1. Самоисчезающий и смываемый
2. Диоксид титана (TiO2) Х
3. Толщина слоя
4. Возможность использования
маркеров
5. Прозрачный слой или белый?

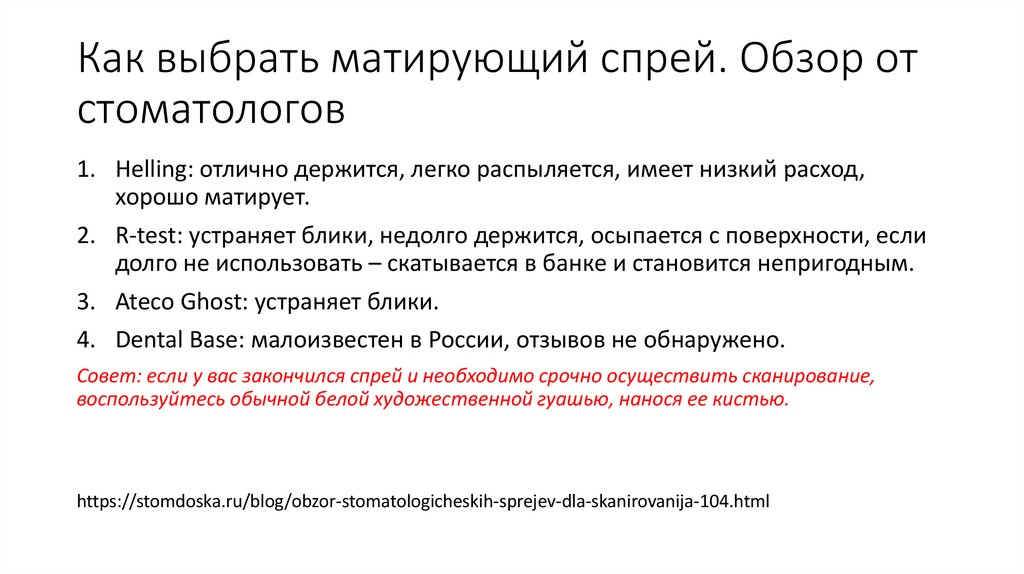

8. Как выбрать матирующий спрей. Обзор от стоматологов

1. Helling: отлично держится, легко распыляется, имеет низкий расход,
хорошо матирует.
2. R-test: устраняет блики, недолго держится, осыпается с поверхности, если
долго не использовать – скатывается в банке и становится непригодным.
3. Ateco Ghost: устраняет блики.
4. Dental Base: малоизвестен в России, отзывов не обнаружено.
Совет: если у вас закончился спрей и необходимо срочно осуществить сканирование,
воспользуйтесь обычной белой художественной гуашью, нанося ее кистью.
https://stomdoska.ru/blog/obzor-stomatologicheskih-sprejev-dla-skanirovanija-104.html

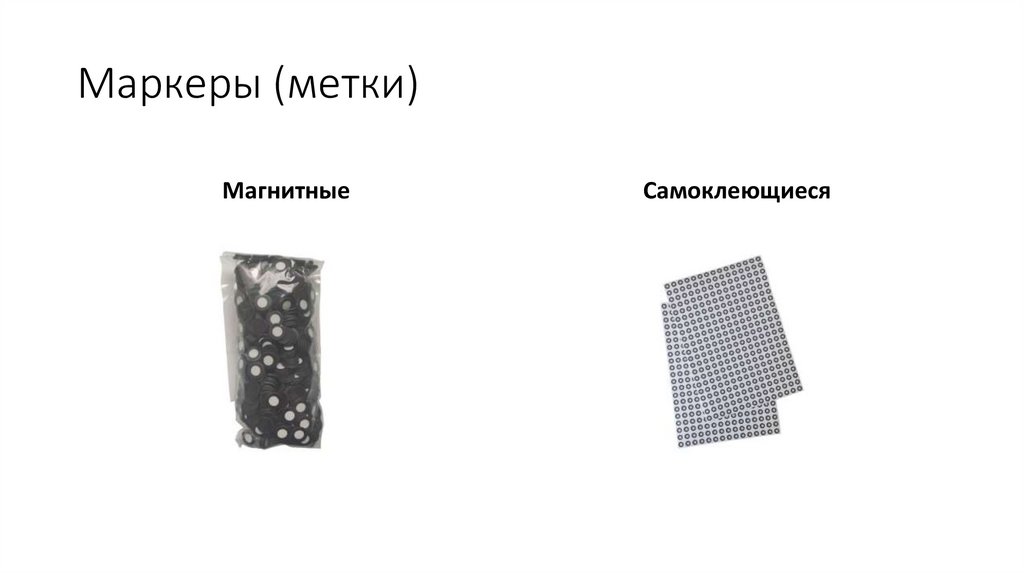

9. Маркеры (метки)

Магнитные
Самоклеющиеся

10. Маркеры (метки)

Предназначены для проведения качественных
измерений поверхностей со сложным рельефом.
Маркеры (или позиционные метки) – это небольшие
наклейки или магниты с круглой светоотражающей
областью в центре и черным внешним кольцом. Они
размещаются на объекте сканирования или рядом с
ним перед началом оцифровки. 3D-сканер легко
обнаруживает эти высококонтрастные «цели» и
определяет свое местоположение в пространстве.
После сканирования светоотражающие маркеры
можно без труда удалить в процессе
редактирования данных. Кроме того, маркеры могут
использоваться в качестве опорных точек для
объединения двух сканов.
https://blog.iqb.ru/3d-scanning-reflective-markers/

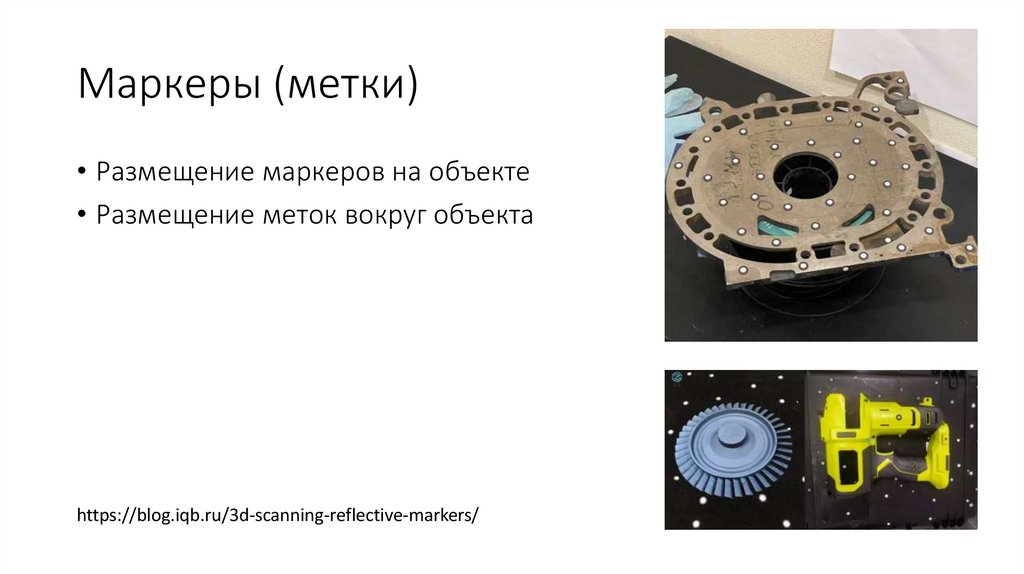

11. Маркеры (метки)

• Размещение маркеров на объекте
• Размещение меток вокруг объекта
https://blog.iqb.ru/3d-scanning-reflective-markers/

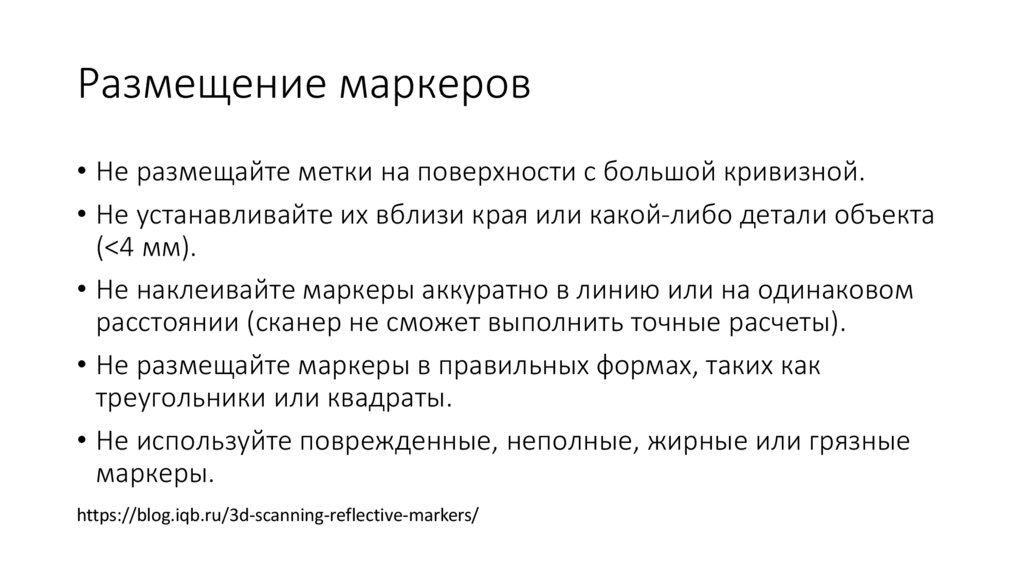

12. Размещение маркеров

• Не размещайте метки на поверхности с большой кривизной.
• Не устанавливайте их вблизи края или какой-либо детали объекта
(<4 мм).
• Не наклеивайте маркеры аккуратно в линию или на одинаковом
расстоянии (сканер не сможет выполнить точные расчеты).
• Не размещайте маркеры в правильных формах, таких как
треугольники или квадраты.
• Не используйте поврежденные, неполные, жирные или грязные
маркеры.
https://blog.iqb.ru/3d-scanning-reflective-markers/

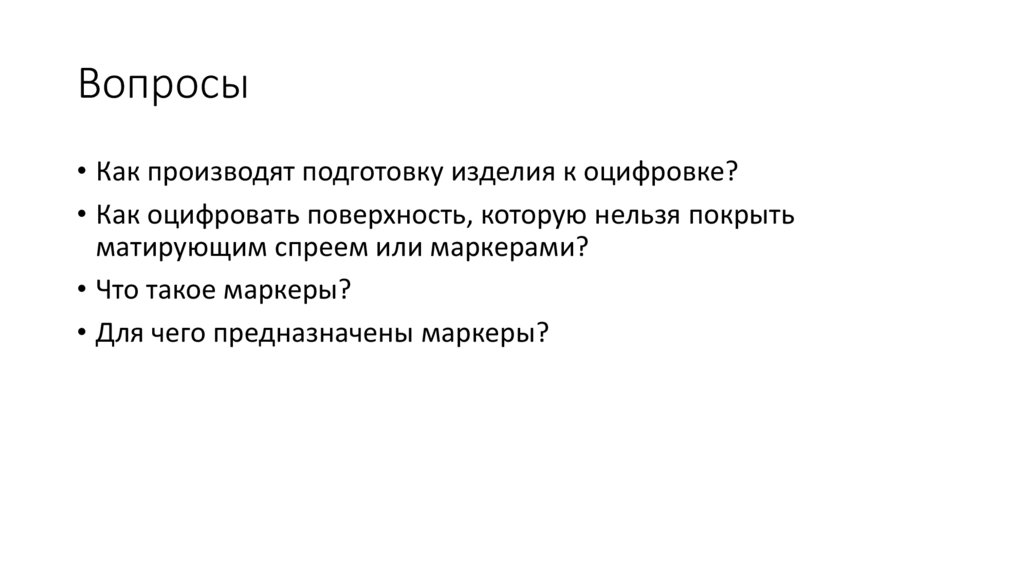

13. Вопросы

• Как производят подготовку изделия к оцифровке?
• Как оцифровать поверхность, которую нельзя покрыть
матирующим спреем или маркерами?
• Что такое маркеры?
• Для чего предназначены маркеры?
