Доклад ААШ ДГУ 19 12 2025 ТФК

1.

«О перспективах применения детандер-генераторных
установок на объектах ПАО «Газпром» с учетом
комплексного подхода по использованию
энергоресурсов»
АНАТОЛИЙ АНТОНОВИЧ ШАПОВАЛО
НАЧАЛЬНИК УПРАВЛЕНИЯ ПАО «ГАЗПРОМ»

2.

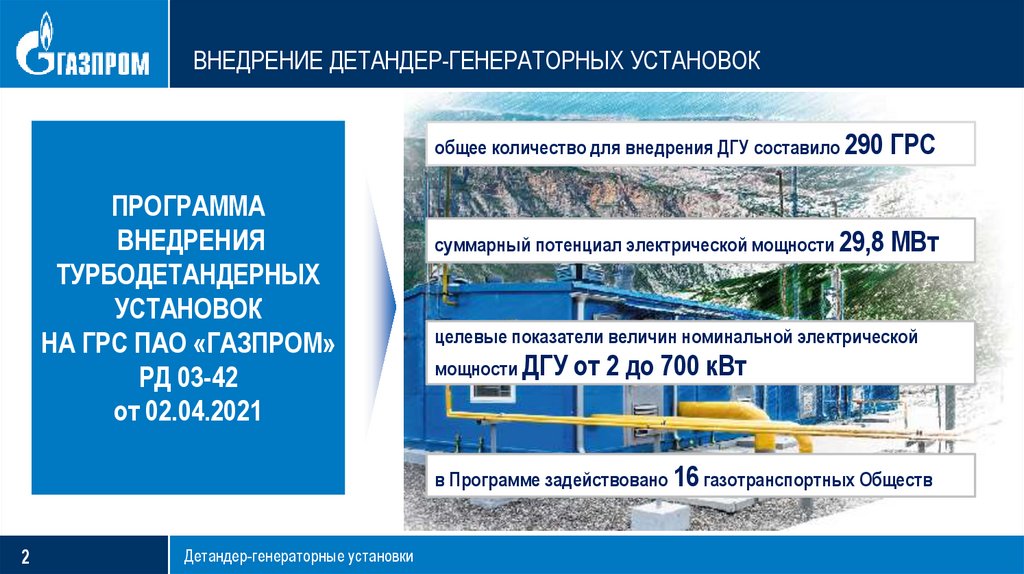

ВНЕДРЕНИЕ ДЕТАНДЕР-ГЕНЕРАТОРНЫХ УСТАНОВОК
общее количество для внедрения ДГУ составило 290 ГРС
ПРОГРАММА
ВНЕДРЕНИЯ
ТУРБОДЕТАНДЕРНЫХ
УСТАНОВОК
НА ГРС ПАО «ГАЗПРОМ»
РД 03-42
от 02.04.2021
суммарный потенциал электрической мощности 29,8 МВт
целевые показатели величин номинальной электрической
мощности ДГУ от 2 до 700 кВт
в Программе задействовано 16 газотранспортных Обществ
2
Детандер-генераторные установки

3.

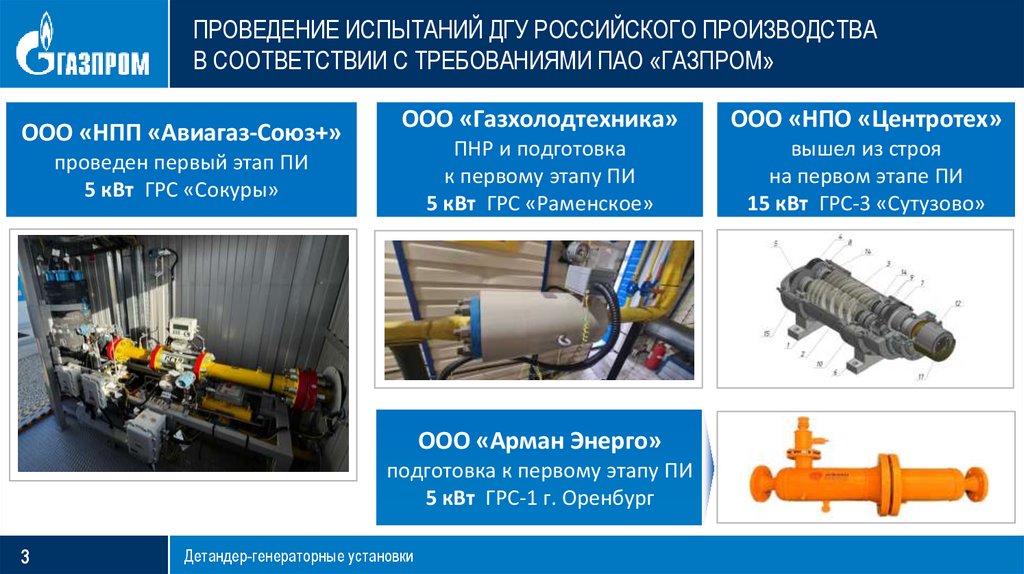

ПРОВЕДЕНИЕ ИСПЫТАНИЙ ДГУ РОССИЙСКОГО ПРОИЗВОДСТВА
В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ПАО «ГАЗПРОМ»
ООО «НПП «Авиагаз-Союз+»
ООО «Газхолодтехника»
ООО «НПО «Центротех»
ПНР и подготовка
к первому этапу ПИ
5 кВт ГРС «Раменское»
вышел из строя
на первом этапе ПИ
15 кВт ГРС-3 «Сутузово»
проведен первый этап ПИ
5 кВт ГРС «Сокуры»
ООО «Арман Энерго»
подготовка к первому этапу ПИ
5 кВт ГРС-1 г. Оренбург
3
Детандер-генераторные установки

4.

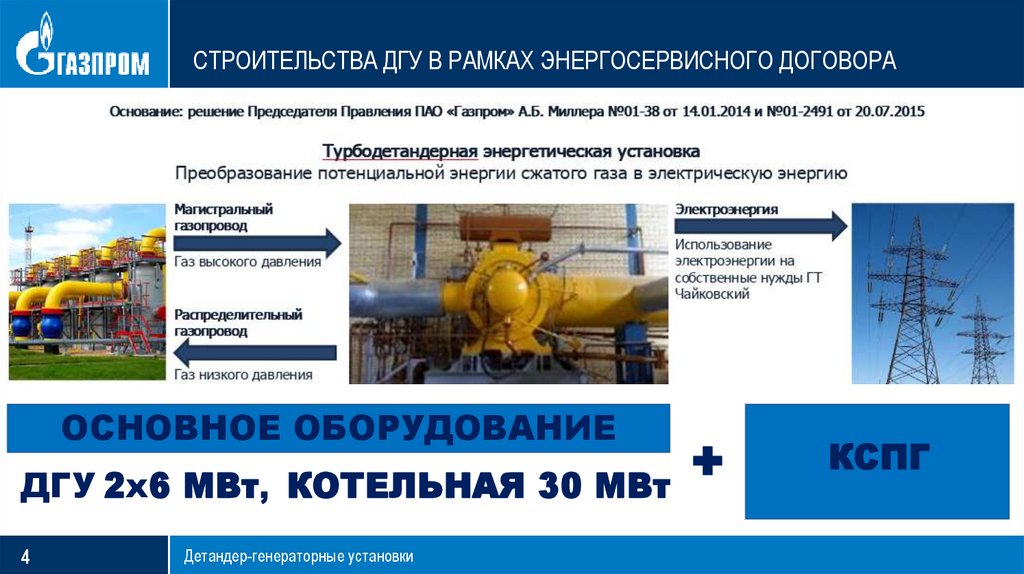

СТРОИТЕЛЬСТВА ДГУ В РАМКАХ ЭНЕРГОСЕРВИСНОГО ДОГОВОРА
ОСНОВНОЕ ОБОРУДОВАНИЕ
+
ДГУ 2х6 МВт, КОТЕЛЬНАЯ 30 МВт
4
Детандер-генераторные установки
КСПГ

5.

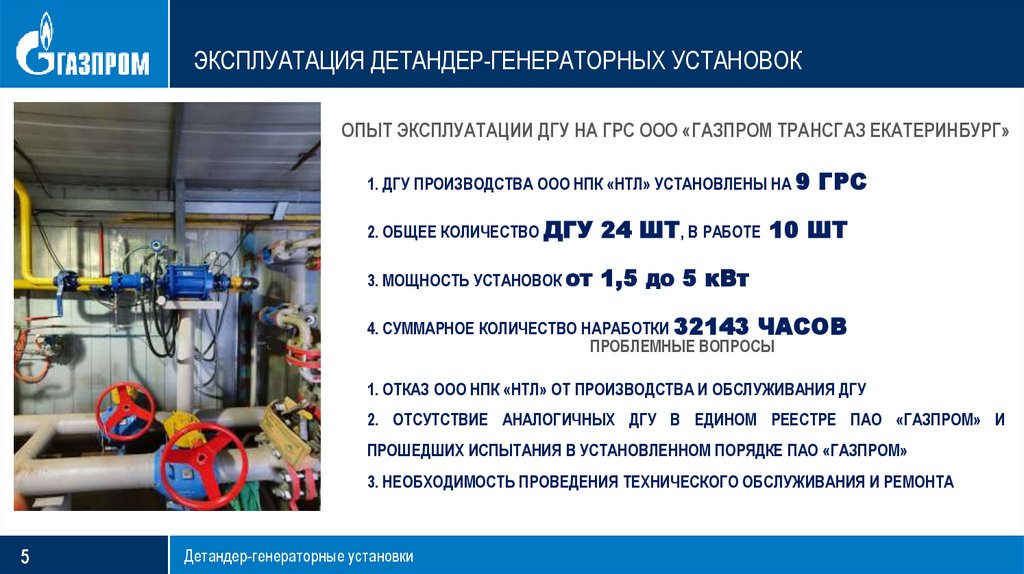

ЭКСПЛУАТАЦИЯ ДЕТАНДЕР-ГЕНЕРАТОРНЫХ УСТАНОВОК
ОПЫТ ЭКСПЛУАТАЦИИ ДГУ НА ГРС ООО «ГАЗПРОМ ТРАНСГАЗ ЕКАТЕРИНБУРГ»
1. ДГУ ПРОИЗВОДСТВА ООО НПК «НТЛ» УСТАНОВЛЕНЫ НА 9 ГРС
2. ОБЩЕЕ КОЛИЧЕСТВО ДГУ 24 ШТ, В РАБОТЕ 10 ШТ
3. МОЩНОСТЬ УСТАНОВОК ОТ 1,5 ДО 5 кВт
4. СУММАРНОЕ КОЛИЧЕСТВО НАРАБОТКИ 32143 ЧАСОВ
ПРОБЛЕМНЫЕ ВОПРОСЫ
1. ОТКАЗ ООО НПК «НТЛ» ОТ ПРОИЗВОДСТВА И ОБСЛУЖИВАНИЯ ДГУ
2. ОТСУТСТВИЕ АНАЛОГИЧНЫХ ДГУ В ЕДИНОМ РЕЕСТРЕ ПАО «ГАЗПРОМ» И
ПРОШЕДШИХ ИСПЫТАНИЯ В УСТАНОВЛЕННОМ ПОРЯДКЕ ПАО «ГАЗПРОМ»
3. НЕОБХОДИМОСТЬ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА
5
Детандер-генераторные установки

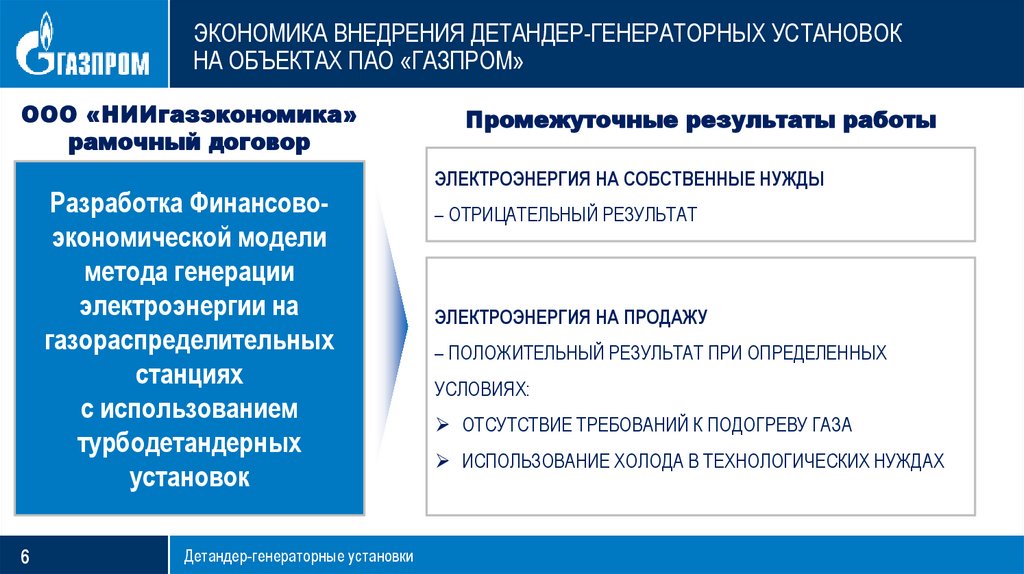

6.

ЭКОНОМИКА ВНЕДРЕНИЯ ДЕТАНДЕР-ГЕНЕРАТОРНЫХ УСТАНОВОК
НА ОБЪЕКТАХ ПАО «ГАЗПРОМ»
ООО «НИИгазэкономика»
рамочный договор
Разработка Финансовоэкономической модели
метода генерации
электроэнергии на
газораспределительных
станциях
с использованием
турбодетандерных
установок
6
Детандер-генераторные установки
Промежуточные результаты работы
ЭЛЕКТРОЭНЕРГИЯ НА СОБСТВЕННЫЕ НУЖДЫ
– ОТРИЦАТЕЛЬНЫЙ РЕЗУЛЬТАТ
ЭЛЕКТРОЭНЕРГИЯ НА ПРОДАЖУ
– ПОЛОЖИТЕЛЬНЫЙ РЕЗУЛЬТАТ ПРИ ОПРЕДЕЛЕННЫХ
УСЛОВИЯХ:
ОТСУТСТВИЕ ТРЕБОВАНИЙ К ПОДОГРЕВУ ГАЗА
ИСПОЛЬЗОВАНИЕ ХОЛОДА В ТЕХНОЛОГИЧЕСКИХ НУЖДАХ

7.

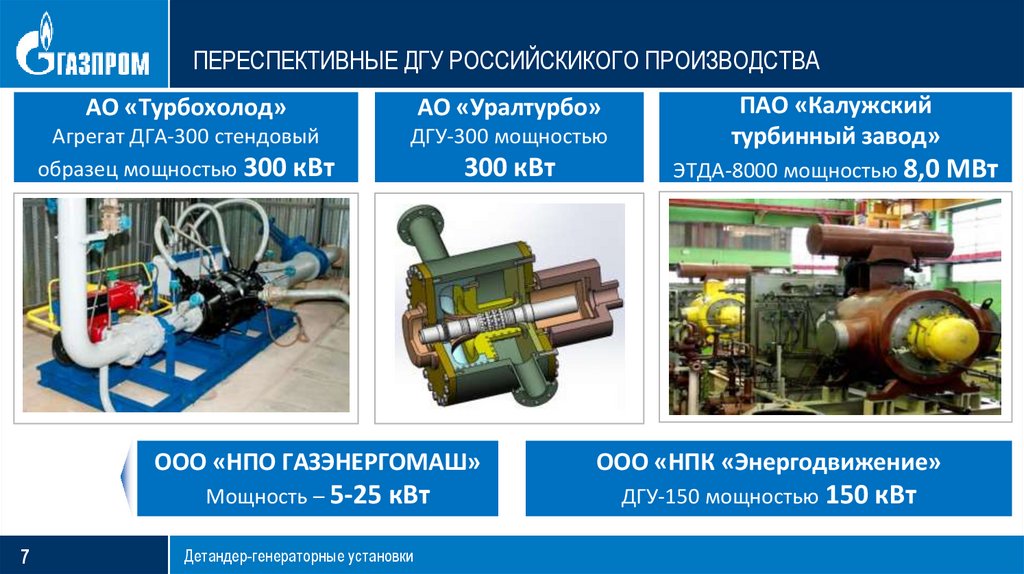

ПЕРЕСПЕКТИВНЫЕ ДГУ РОССИЙСКИКОГО ПРОИЗВОДСТВА
7
АО «Турбохолод»
АО «Уралтурбо»
Агрегат ДГА-300 стендовый
образец мощностью 300 кВт
ДГУ-300 мощностью
ПАО «Калужский
турбинный завод»
300 кВт
ЭТДА-8000 мощностью 8,0 МВт
ООО «НПО ГАЗЭНЕРГОМАШ»
ООО «НПК «Энергодвижение»
Мощность – 5-25 кВт
ДГУ-150 мощностью 150 кВт
Детандер-генераторные установки

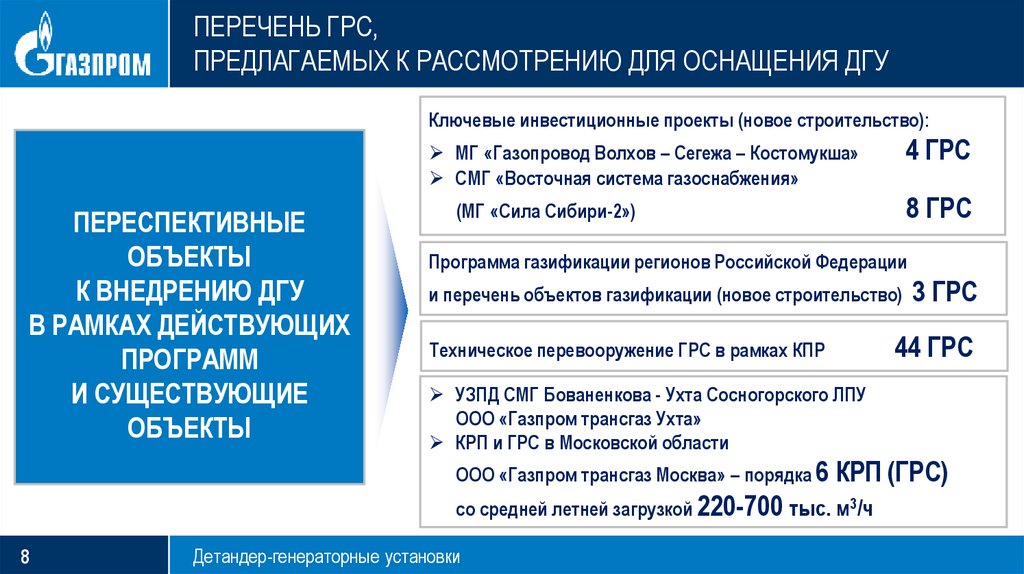

8.

ПЕРЕЧЕНЬ ГРС,
ПРЕДЛАГАЕМЫХ К РАССМОТРЕНИЮ ДЛЯ ОСНАЩЕНИЯ ДГУ
Ключевые инвестиционные проекты (новое строительство):
МГ «Газопровод Волхов – Сегежа – Костомукша»
СМГ «Восточная система газоснабжения»
ПЕРЕСПЕКТИВНЫЕ
ОБЪЕКТЫ
К ВНЕДРЕНИЮ ДГУ
В РАМКАХ ДЕЙСТВУЮЩИХ
ПРОГРАММ
И СУЩЕСТВУЮЩИЕ
ОБЪЕКТЫ
(МГ «Сила Сибири-2»)
4 ГРС
8 ГРС
Программа газификации регионов Российской Федерации
и перечень объектов газификации (новое строительство) 3 ГРС
Техническое перевооружение ГРС в рамках КПР
44 ГРС
УЗПД СМГ Бованенкова - Ухта Сосногорского ЛПУ
ООО «Газпром трансгаз Ухта»
КРП и ГРС в Московской области
ООО «Газпром трансгаз Москва» – порядка 6 КРП (ГРС)
со средней летней загрузкой 220-700 тыс. м3/ч
8
Детандер-генераторные установки

9.

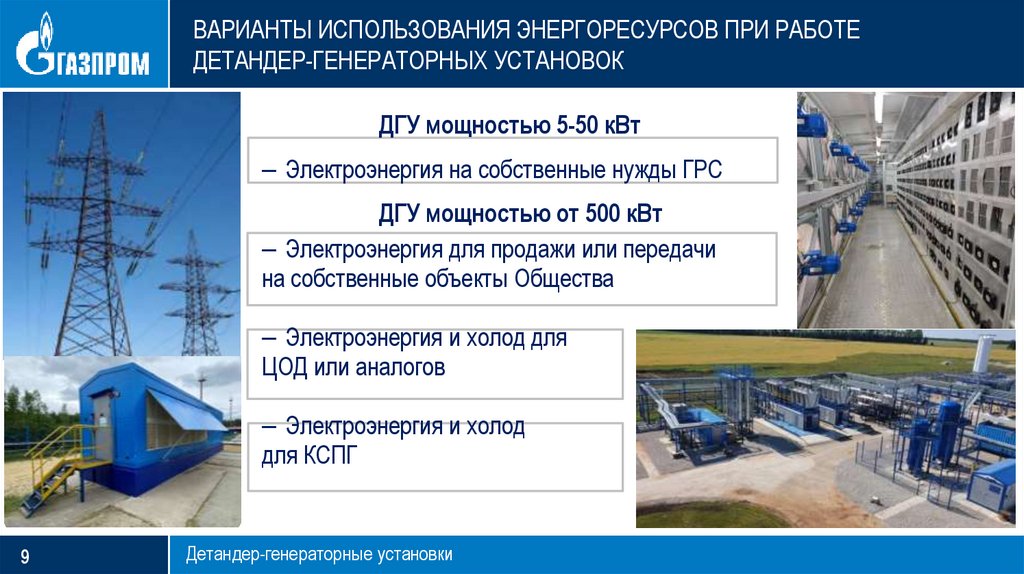

ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ ЭНЕРГОРЕСУРСОВ ПРИ РАБОТЕ
ДЕТАНДЕР-ГЕНЕРАТОРНЫХ УСТАНОВОК
ДГУ мощностью 5-50 кВт
– Электроэнергия на собственные нужды ГРС
ДГУ мощностью от 500 кВт
– Электроэнергия для продажи или передачи
на собственные объекты Общества
– Электроэнергия и холод для
ЦОД или аналогов
– Электроэнергия и холод
для КСПГ
9
Детандер-генераторные установки

10.

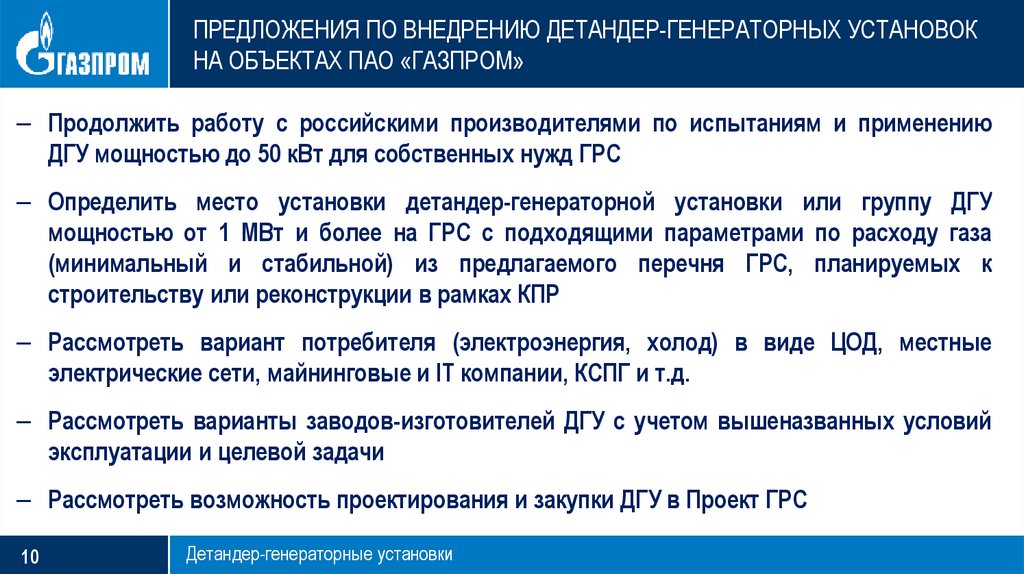

ПРЕДЛОЖЕНИЯ ПО ВНЕДРЕНИЮ ДЕТАНДЕР-ГЕНЕРАТОРНЫХ УСТАНОВОК
НА ОБЪЕКТАХ ПАО «ГАЗПРОМ»
– Продолжить работу с российскими производителями по испытаниям и применению
ДГУ мощностью до 50 кВт для собственных нужд ГРС
– Определить место установки детандер-генераторной установки или группу ДГУ
мощностью от 1 МВт и более на ГРС с подходящими параметрами по расходу газа
(минимальный и стабильной) из предлагаемого перечня ГРС, планируемых к
строительству или реконструкции в рамках КПР
– Рассмотреть вариант потребителя (электроэнергия, холод) в виде ЦОД, местные
электрические сети, майнинговые и IT компании, КСПГ и т.д.
– Рассмотреть варианты заводов-изготовителей ДГУ с учетом вышеназванных условий
эксплуатации и целевой задачи
– Рассмотреть возможность проектирования и закупки ДГУ в Проект ГРС
10
Детандер-генераторные установки

11.

СПАСИБО ЗА ВНИМАНИЕ!
11
