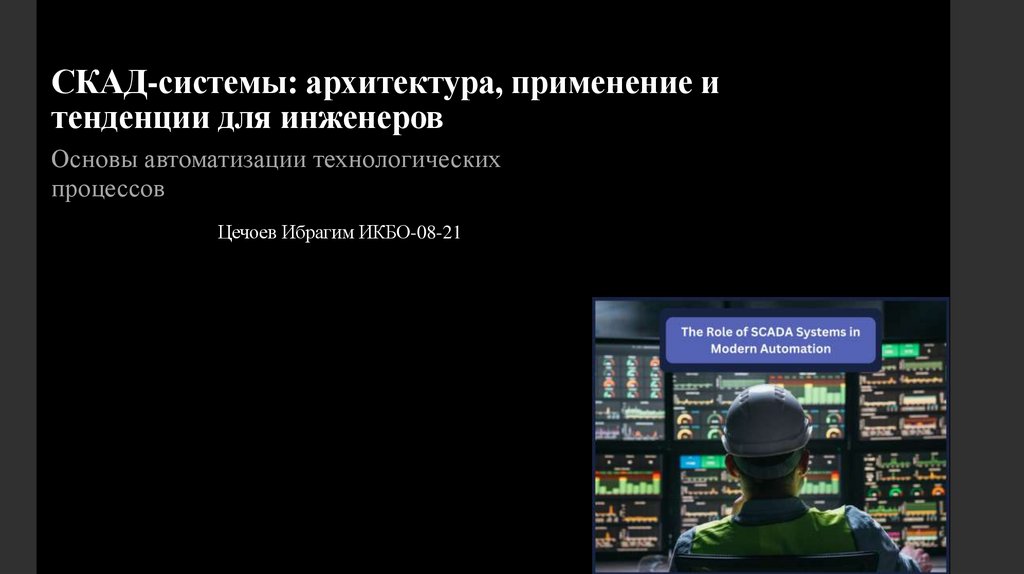

1. СКАД-системы: архитектура, применение и тенденции для инженеров

Основы автоматизации технологических
процессов
Цечоев Ибрагим ИКБО-08-21

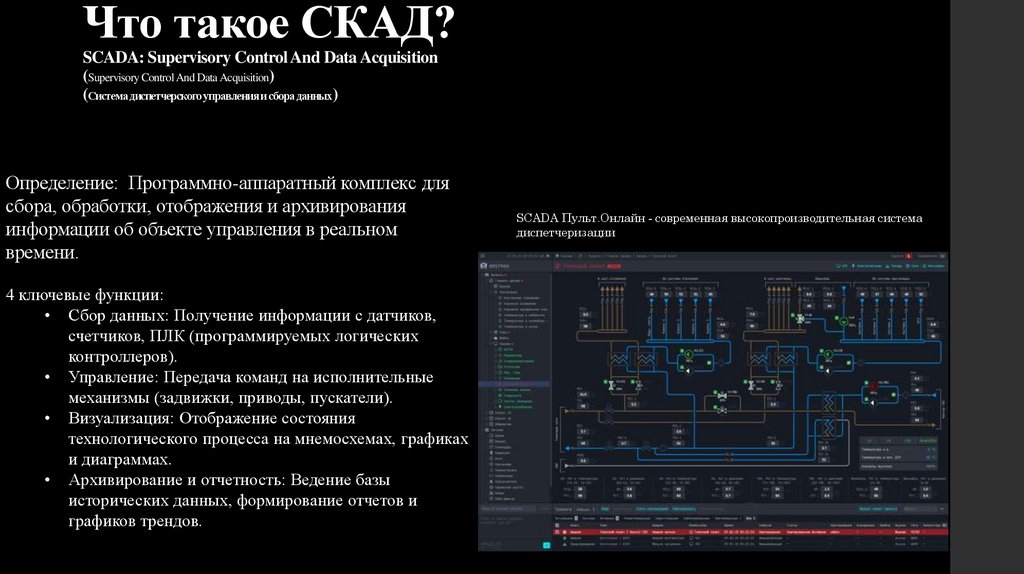

2. Что такое СКАД? SCADA: Supervisory Control And Data Acquisition (Supervisory Control And Data Acquisition) (Система

диспетчерского управления и сбора данных)
Определение: Программно-аппаратный комплекс для
сбора, обработки, отображения и архивирования
информации об объекте управления в реальном
времени.
4 ключевые функции:
• Сбор данных: Получение информации с датчиков,
счетчиков, ПЛК (программируемых логических
контроллеров).
• Управление: Передача команд на исполнительные
механизмы (задвижки, приводы, пускатели).
• Визуализация: Отображение состояния
технологического процесса на мнемосхемах, графиках
и диаграммах.
• Архивирование и отчетность: Ведение базы
исторических данных, формирование отчетов и
графиков трендов.
SCADA Пульт.Онлайн - современная высокопроизводительная система
диспетчеризации

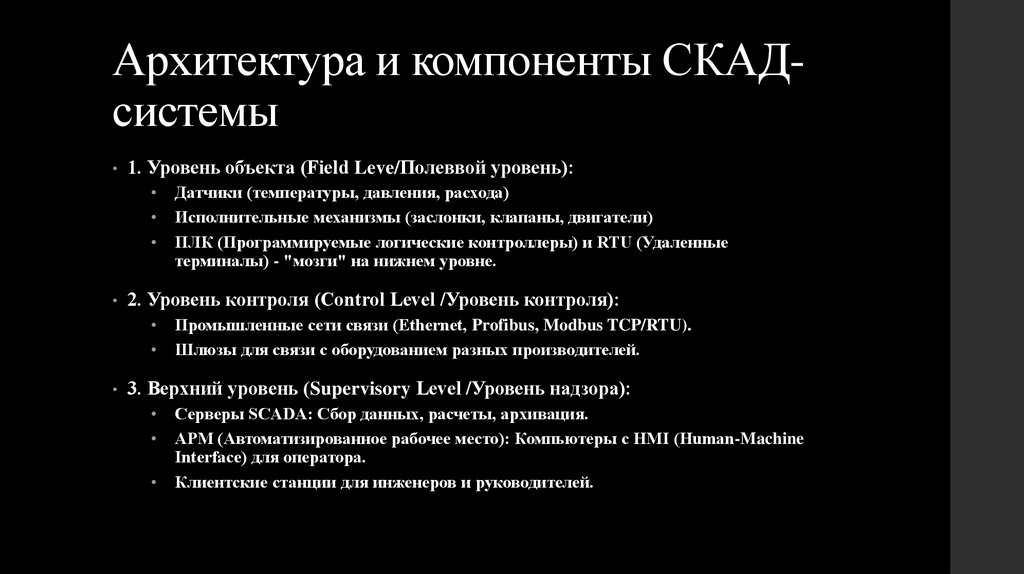

3. Архитектура и компоненты СКАД-системы

Архитектура и компоненты СКАДсистемы
• 1. Уровень объекта (Field Leve/Полеввой уровень):
Датчики (температуры, давления, расхода)
Исполнительные механизмы (заслонки, клапаны, двигатели)
ПЛК (Программируемые логические контроллеры) и RTU (Удаленные
терминалы) - "мозги" на нижнем уровне.
• 2. Уровень контроля (Control Level /Уровень контроля):
Промышленные сети связи (Ethernet, Profibus, Modbus TCP/RTU).
Шлюзы для связи с оборудованием разных производителей.
• 3. Верхний уровень (Supervisory Level /Уровень надзора):
Серверы SCADA: Сбор данных, расчеты, архивация.
АРМ (Автоматизированное рабочее место): Компьютеры с HMI (Human-Machine
Interface) для оператора.
Клиентские станции для инженеров и руководителей.

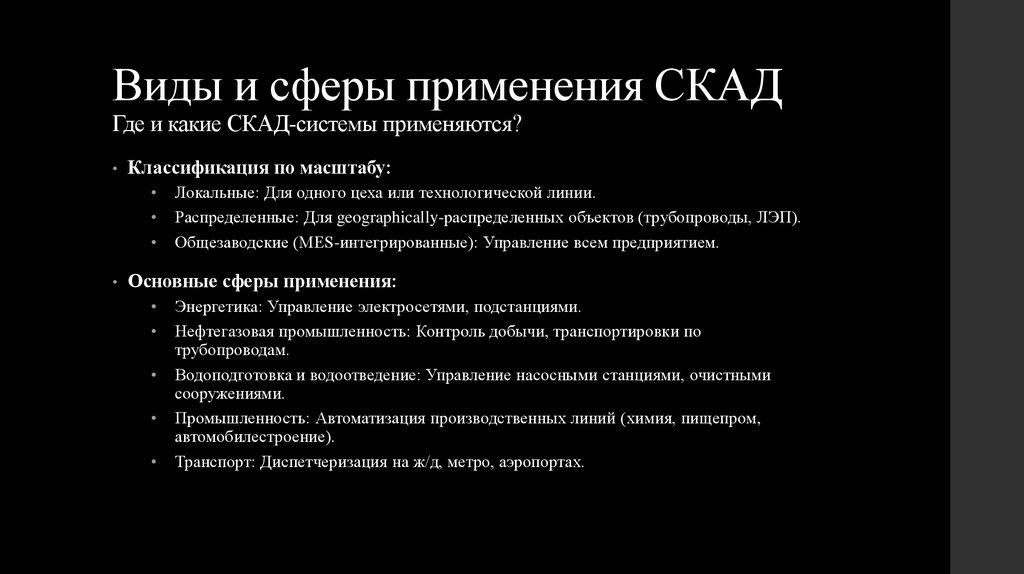

4. Виды и сферы применения СКАД Где и какие СКАД-системы применяются?

• Классификация по масштабу:
Локальные: Для одного цеха или технологической линии.
Распределенные: Для geographically-распределенных объектов (трубопроводы, ЛЭП).
Общезаводские (MES-интегрированные): Управление всем предприятием.
• Основные сферы применения:
Энергетика: Управление электросетями, подстанциями.
Нефтегазовая промышленность: Контроль добычи, транспортировки по
трубопроводам.
Водоподготовка и водоотведение: Управление насосными станциями, очистными
сооружениями.
Промышленность: Автоматизация производственных линий (химия, пищепром,
автомобилестроение).
Транспорт: Диспетчеризация на ж/д, метро, аэропортах.

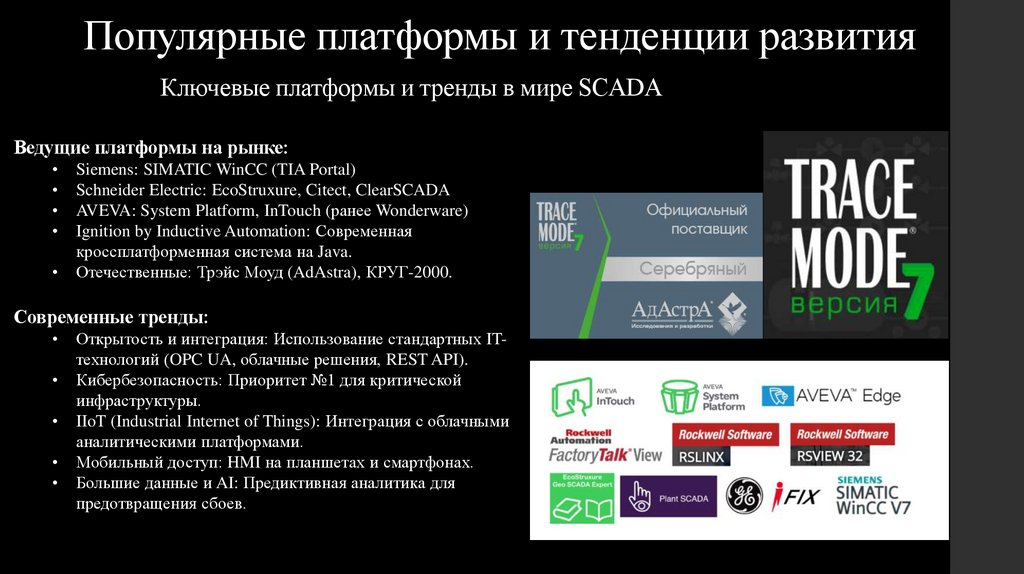

5. Популярные платформы и тенденции развития Ключевые платформы и тренды в мире SCADA

Ведущие платформы на рынке:
Siemens: SIMATIC WinCC (TIA Portal)
Schneider Electric: EcoStruxure, Citect, ClearSCADA
AVEVA: System Platform, InTouch (ранее Wonderware)
Ignition by Inductive Automation: Современная
кроссплатформенная система на Java.
Отечественные: Трэйс Моуд (AdAstra), КРУГ-2000.
Современные тренды:
Открытость и интеграция: Использование стандартных ITтехнологий (OPC UA, облачные решения, REST API).
Кибербезопасность: Приоритет №1 для критической
инфраструктуры.
IIoT (Industrial Internet of Things): Интеграция с облачными
аналитическими платформами.
Мобильный доступ: HMI на планшетах и смартфонах.
Большие данные и AI: Предиктивная аналитика для
предотвращения сбоев.

6. Заключение и выводы Роль SCADA для современного инженера

SCADA — это нервная система современного промышленного предприятия.
Для инженера знание SCADA — это:
Возможность видеть и понимать весь процесс целиком.
Ключевой навык для работы в энергетике, ЖКХ, нефтегазе и промышленности.
Основой для перехода к более сложным концепциям (MES, IIoT, Цифровые
двойники).
Будущее за интегрированными, открытыми и безопасными системами.
