Корпус отсека полезной нагрузки КА.
«РАЗРАБОТКА КОРПУСА ГРУЗОВОГО ОТСЕКА»
Выполнил: студент группы ЛА3-20
Михайловский Иван Александрович
Руководитель: Новицкий Виктор Альфредович
г. Королёв
2024

2. Актуальность темы

В настоящее время активно происходит
исследование космоса. Поэтому для
функционирования космических станций
требуется снабжение их ресурсами, чем и
занимаются грузовые корабли.

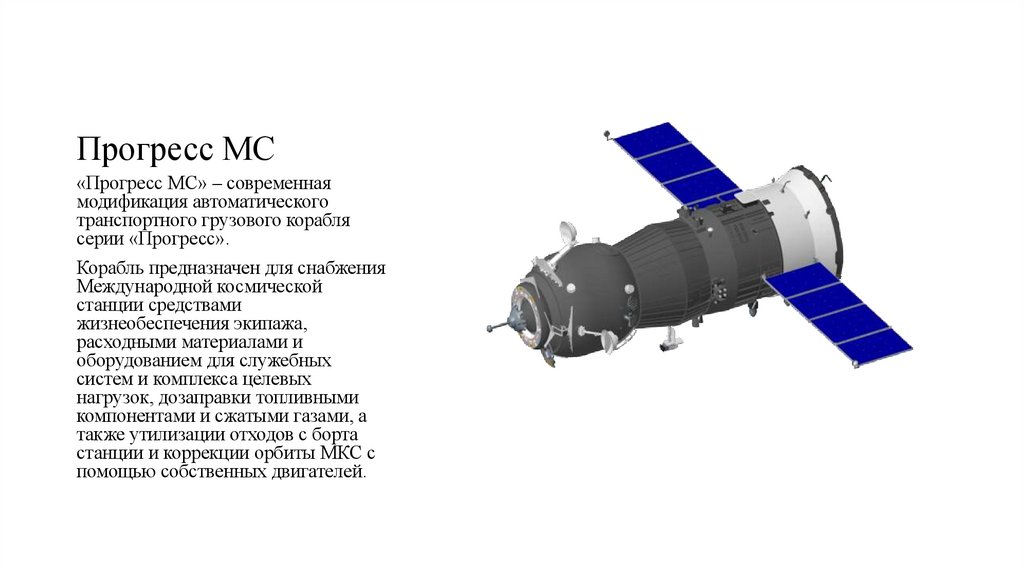

3. Прогресс МС

«Прогресс МС» – современная
модификация автоматического
транспортного грузового корабля
серии «Прогресс».
Корабль предназначен для снабжения
Международной космической
станции средствами
жизнеобеспечения экипажа,
расходными материалами и
оборудованием для служебных
систем и комплекса целевых
нагрузок, дозаправки топливными
компонентами и сжатыми газами, а
также утилизации отходов с борта
станции и коррекции орбиты МКС с
помощью собственных двигателей.

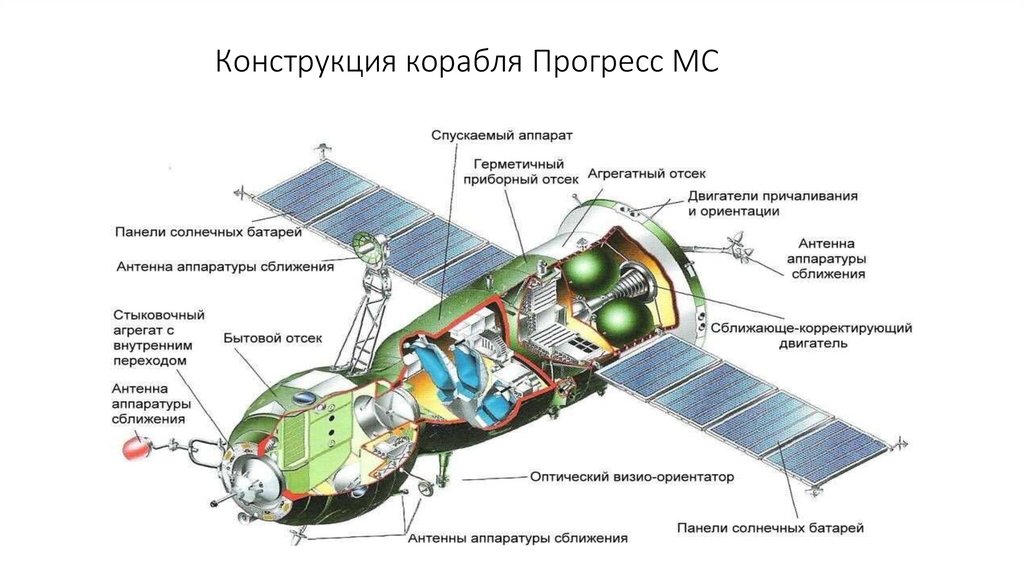

4. Конструкция корабля Прогресс МС

5. Корпус грузового отсека

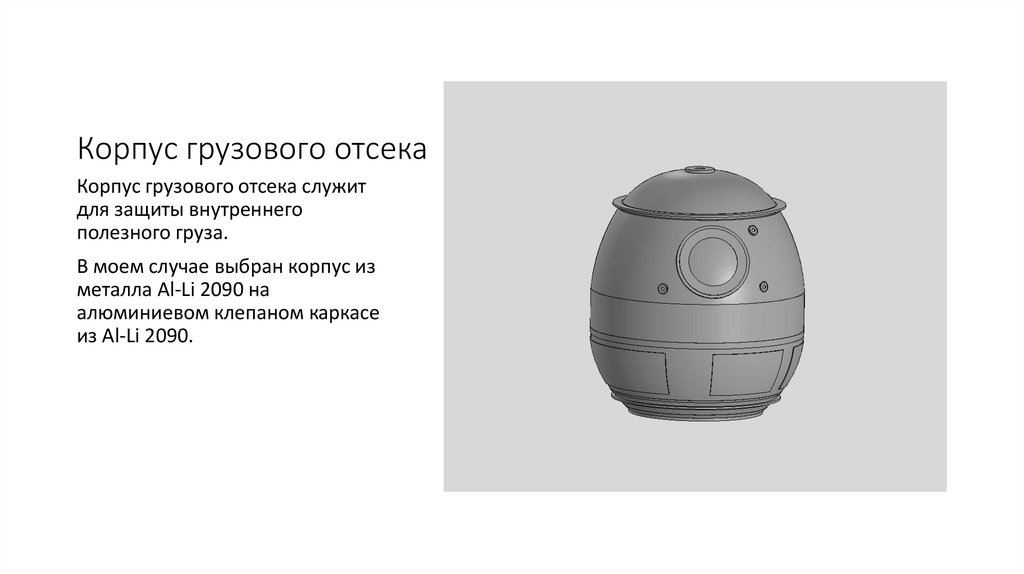

Корпус грузового отсека служит
для защиты внутреннего
полезного груза.
В моем случае выбран корпус из
металла Al-Li 2090 на
алюминиевом клепаном каркасе
из Al-Li 2090.

6.

Состав грузового отсека

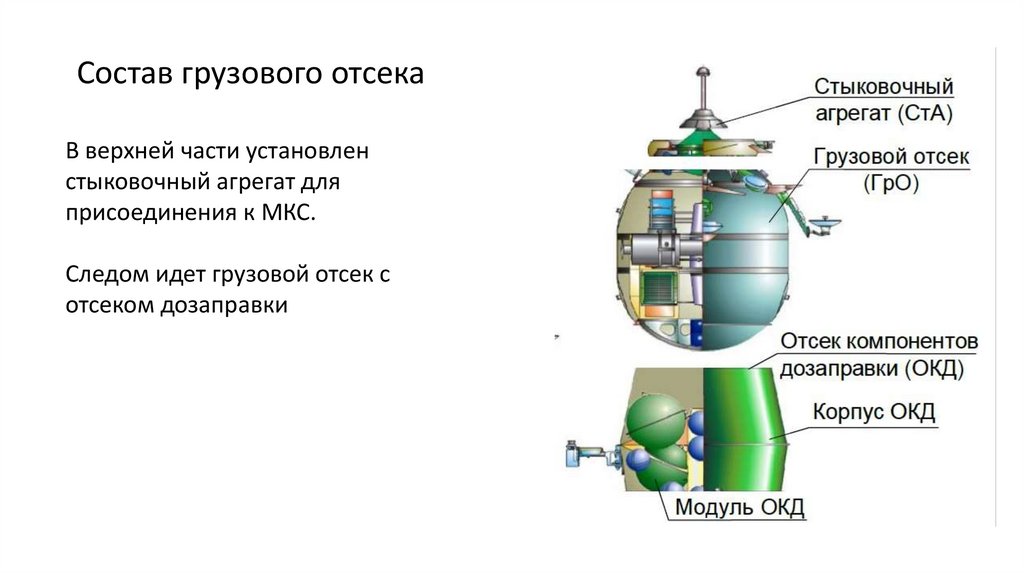

В верхней части установлен
стыковочный агрегат для
присоединения к МКС.
Следом идет грузовой отсек с
отсеком дозаправки

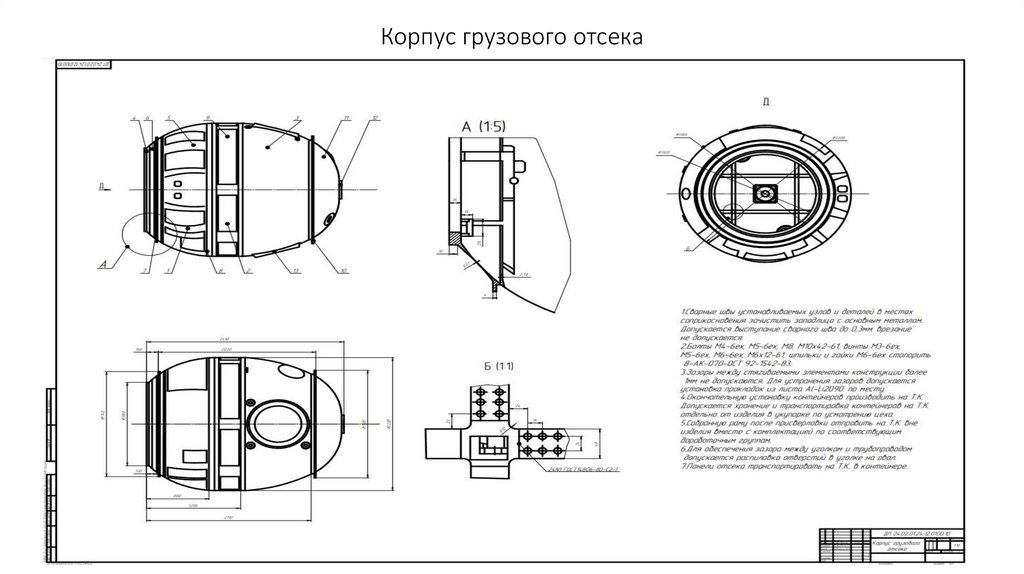

7. Корпус грузового отсека

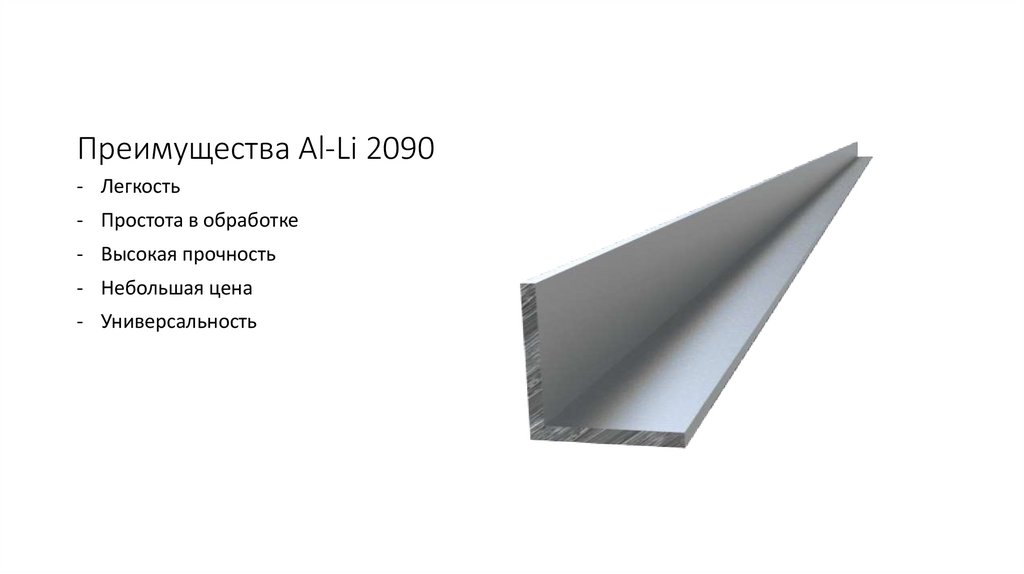

8. Преимущества Al-Li 2090

- Легкость
- Простота в обработке
- Высокая прочность
- Небольшая цена
- Универсальность

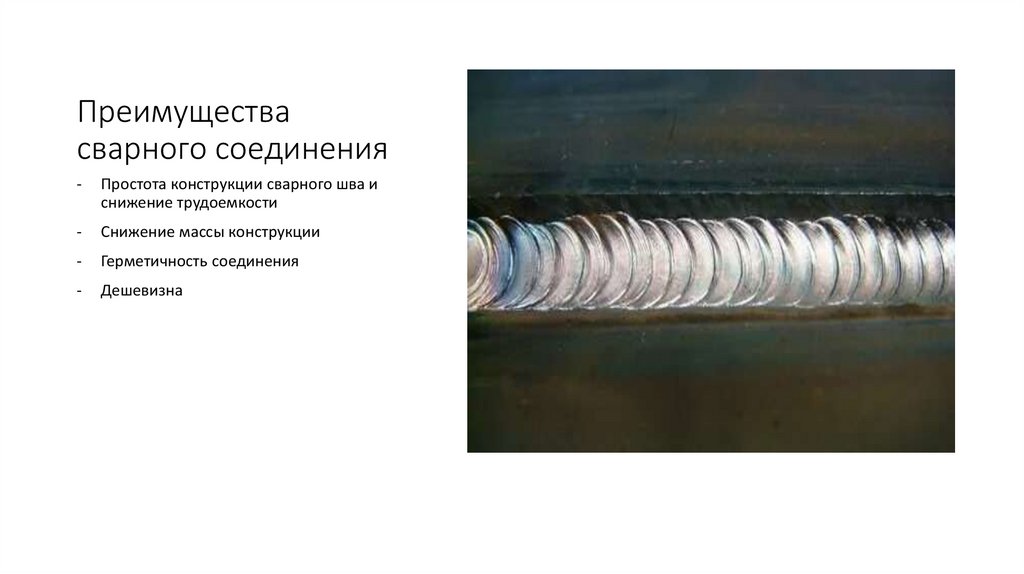

9. Преимущества сварного соединения

-
Простота конструкции сварного шва и
снижение трудоемкости
-
Снижение массы конструкции
-
Герметичность соединения
-
Дешевизна

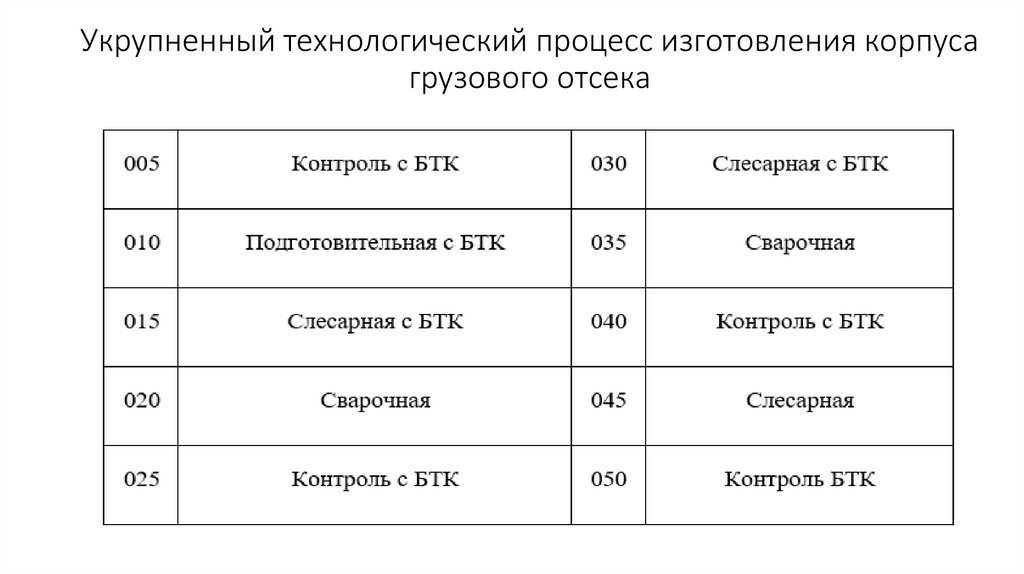

10. Укрупненный технологический процесс изготовления корпуса грузового отсека

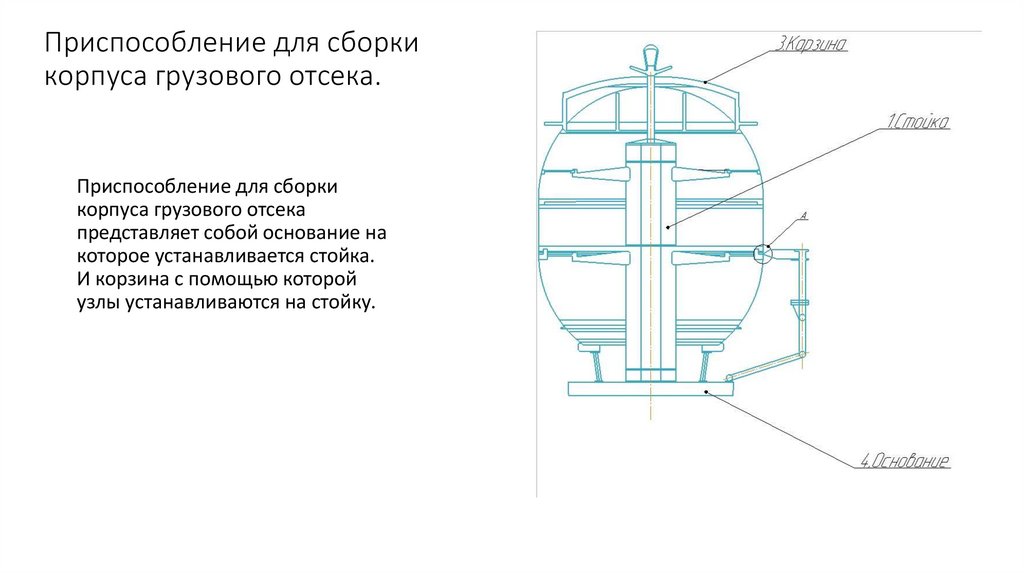

11. Приспособление для сборки корпуса грузового отсека.

Приспособление для сборки
корпуса грузового отсека
представляет собой основание на
которое устанавливается стойка.
И корзина с помощью которой
узлы устанавливаются на стойку.

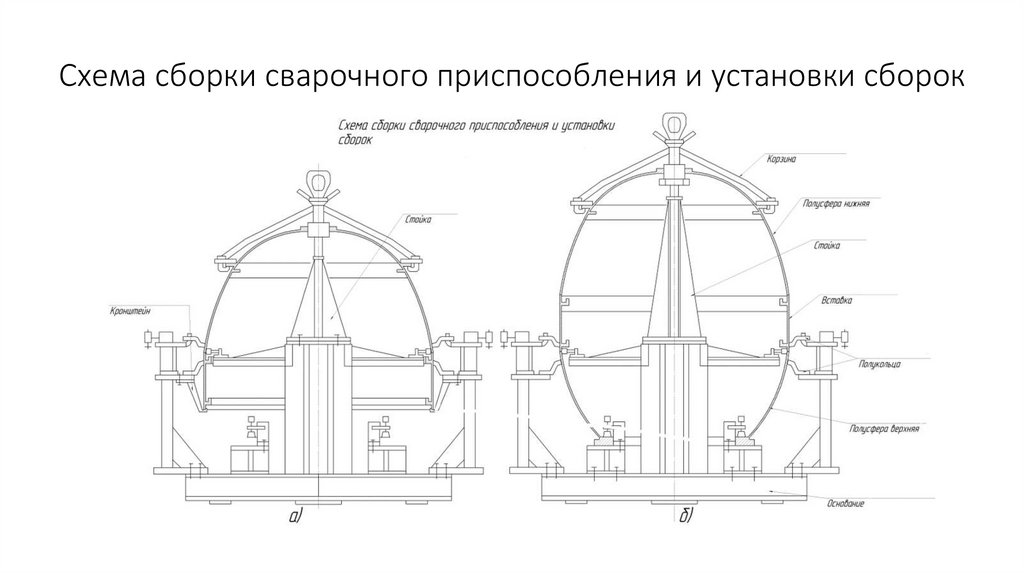

12. Схема сборки сварочного приспособления и установки сборок

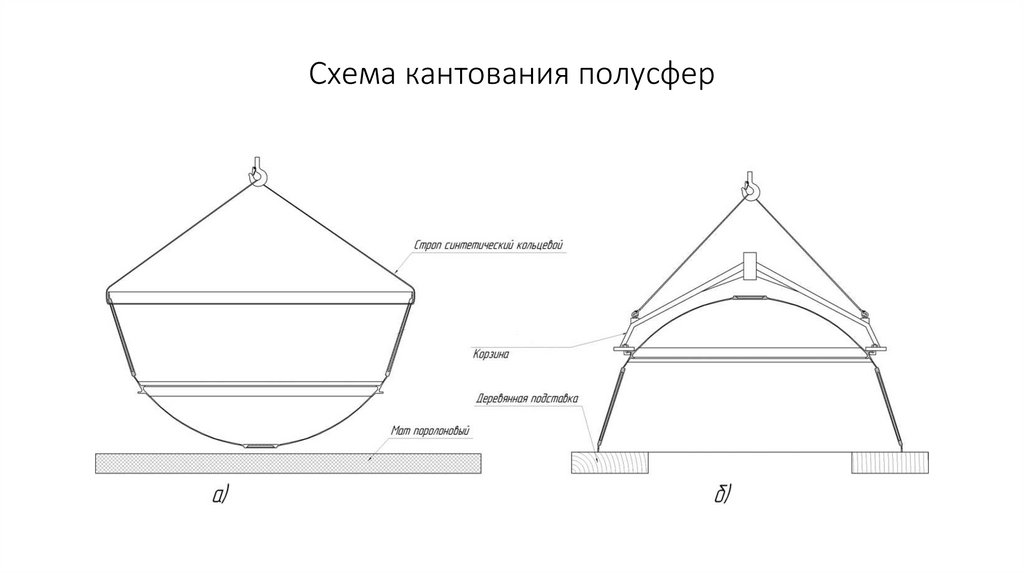

13. Схема кантования полусфер

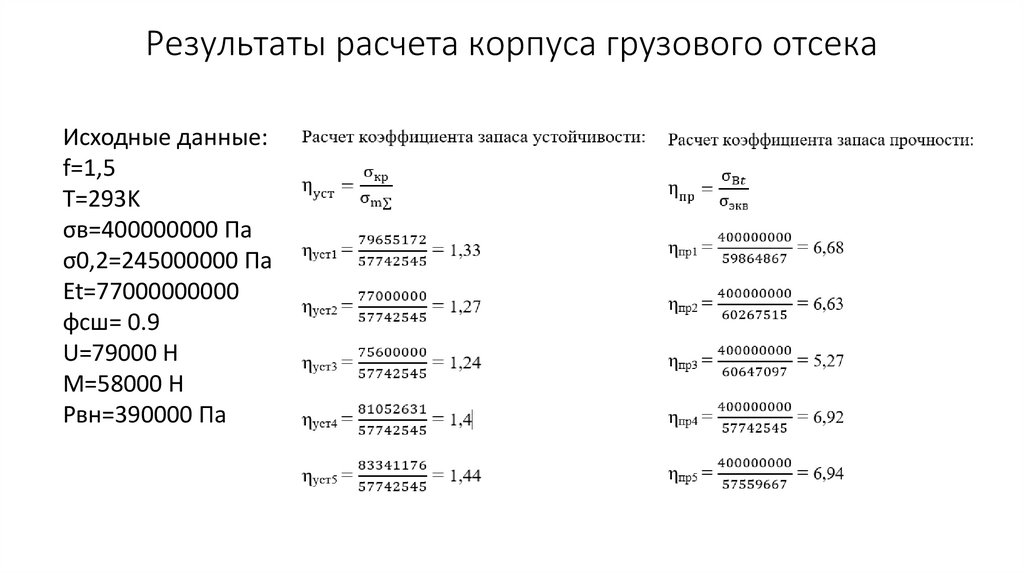

14. Результаты расчета корпуса грузового отсека

Исходные данные:
f=1,5
T=293K
σв=400000000 Па
σ0,2=245000000 Па
Et=77000000000
φсш= 0.9
U=79000 H
М=58000 Н
Рвн=390000 Па

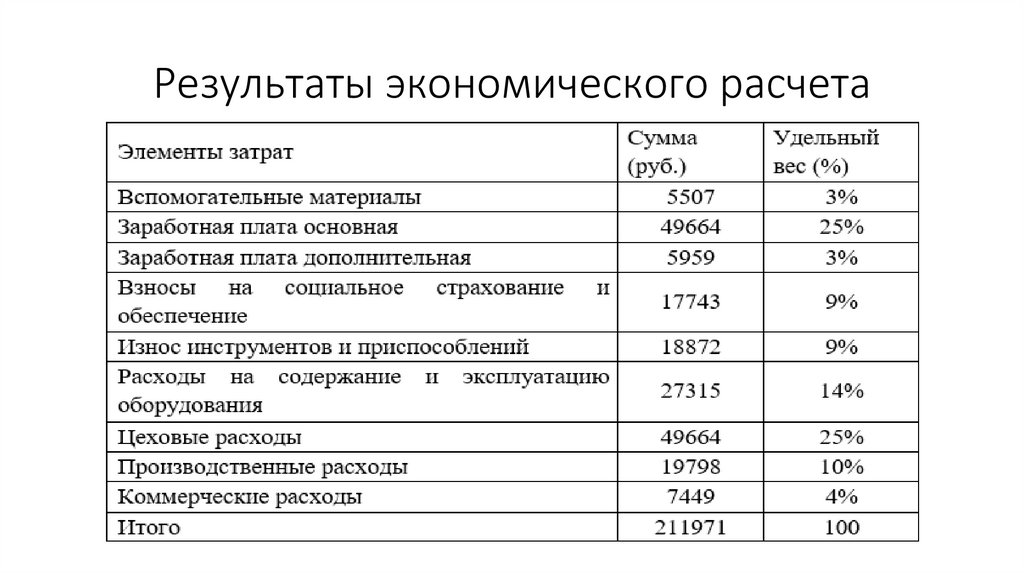

15. Результаты экономического расчета

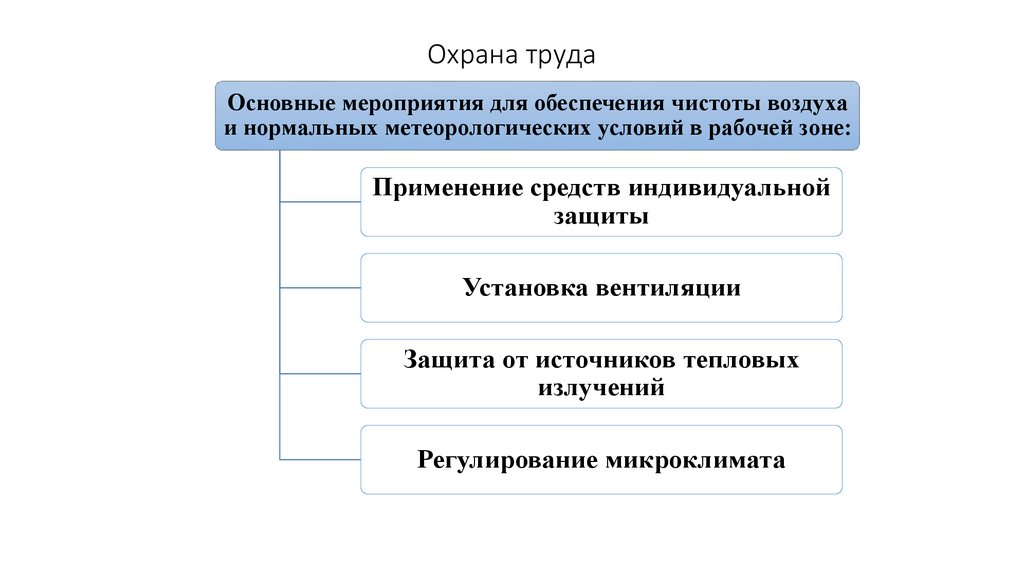

16. Охрана труда

Основные мероприятия для обеспечения чистоты воздуха
и нормальных метеорологических условий в рабочей зоне:
Применение средств индивидуальной
защиты
Установка вентиляции
Защита от источников тепловых
излучений
Регулирование микроклимата

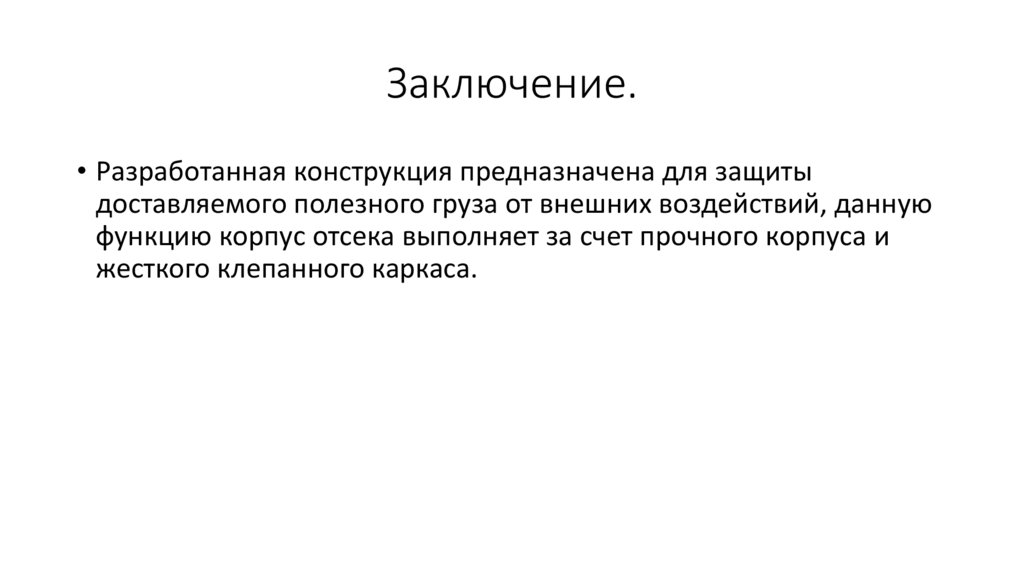

17. Заключение.

• Разработанная конструкция предназначена для защиты
доставляемого полезного груза от внешних воздействий, данную
функцию корпус отсека выполняет за счет прочного корпуса и
жесткого клепанного каркаса.
