Республика Коми курсовая

1. «Сибирский государственный университет геосистем и технологий» (СГУГиТ) Институт геодезии и менеджмента Кафедра картографии и

геоинформатики
КУРСОВАЯ РАБОТА
по дисциплине «Общегеографическое картографирование»
ПРОЕКТИРОВАНИЕ И СОСТАВЛЕНИЕ ОБЗОРНОЙ ОБЩЕГЕОГРАФИЧЕСКОЙ
КАРТЫ НА ТЕРРИТОРИЮ РЕСПУБЛИКИ КОМИ МАСШТАБА 1:4 000 000
Студент: Группа БК-31
Жаров Александр Владимирович
Руководитель: к.т.н., доцент
Елшина Татьяна Евгеньевна
Новосибирск 2025

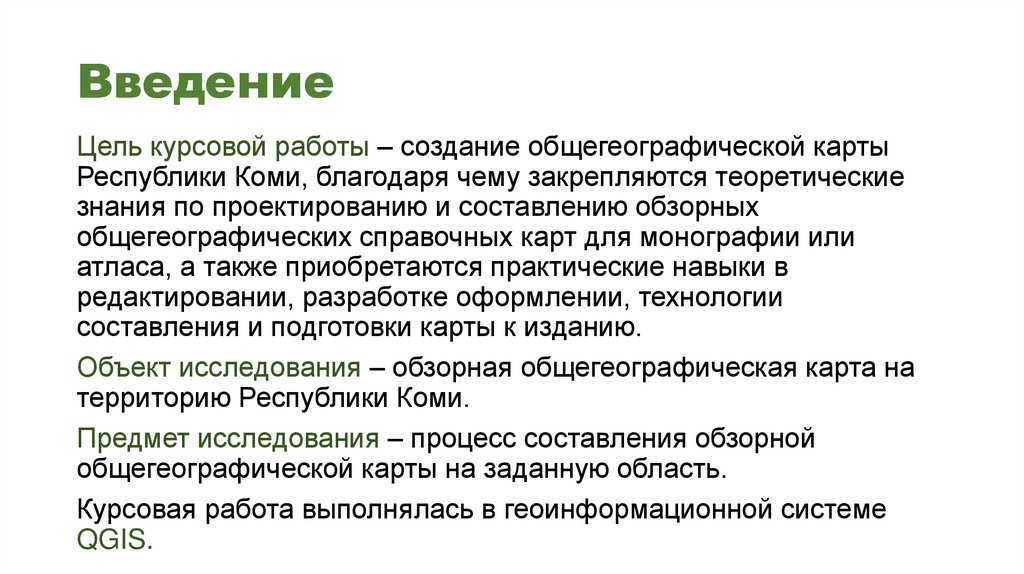

2. Введение

Цель курсовой работы – создание общегеографической карты
Республики Коми, благодаря чему закрепляются теоретические
знания по проектированию и составлению обзорных
общегеографических справочных карт для монографии или
атласа, а также приобретаются практические навыки в
редактировании, разработке оформлении, технологии
составления и подготовки карты к изданию.
Объект исследования – обзорная общегеографическая карта на
территорию Республики Коми.
Предмет исследования – процесс составления обзорной
общегеографической карты на заданную область.
Курсовая работа выполнялась в геоинформационной системе
QGIS.

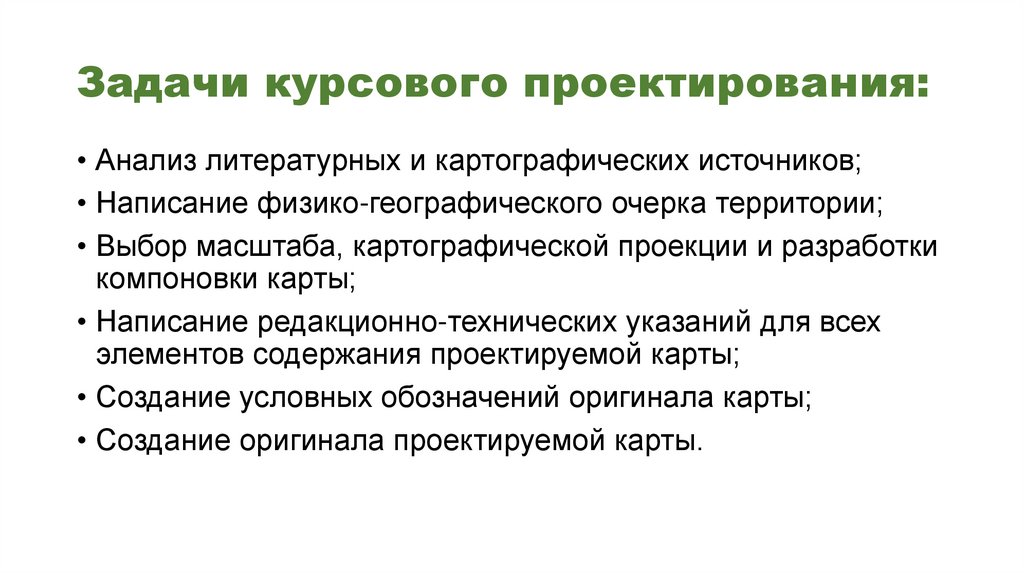

3. Задачи курсового проектирования:

• Анализ литературных и картографических источников;
• Написание физико-географического очерка территории;
• Выбор масштаба, картографической проекции и разработки
компоновки карты;
• Написание редакционно-технических указаний для всех
элементов содержания проектируемой карты;
• Создание условных обозначений оригинала карты;
• Создание оригинала проектируемой карты.

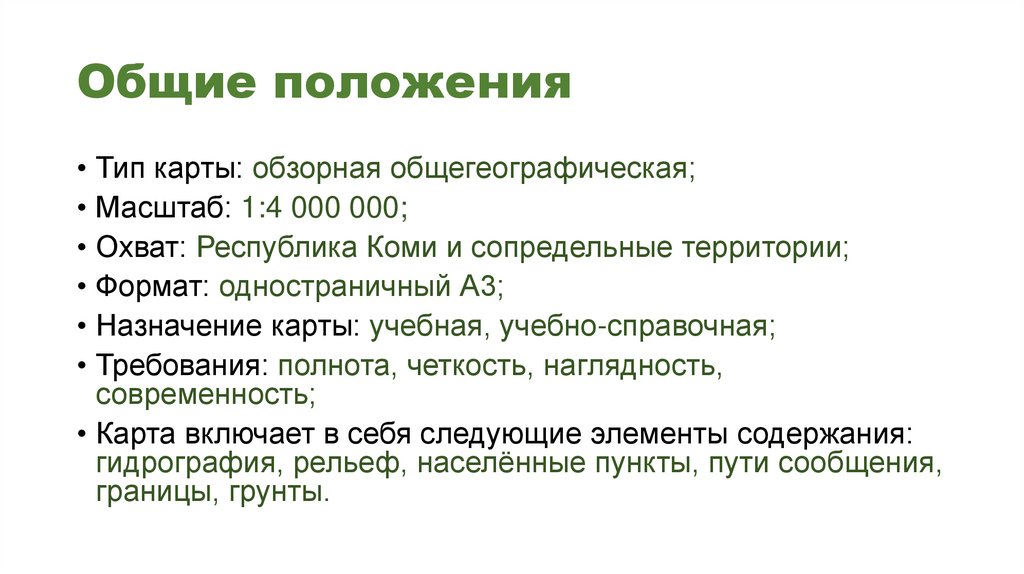

4. Общие положения

• Тип карты: обзорная общегеографическая;
• Масштаб: 1:4 000 000;
• Охват: Республика Коми и сопредельные территории;
• Формат: одностраничный А3;
• Назначение карты: учебная, учебно-справочная;
• Требования: полнота, четкость, наглядность,
современность;
• Карта включает в себя следующие элементы содержания:
гидрография, рельеф, населённые пункты, пути сообщения,
границы, грунты.

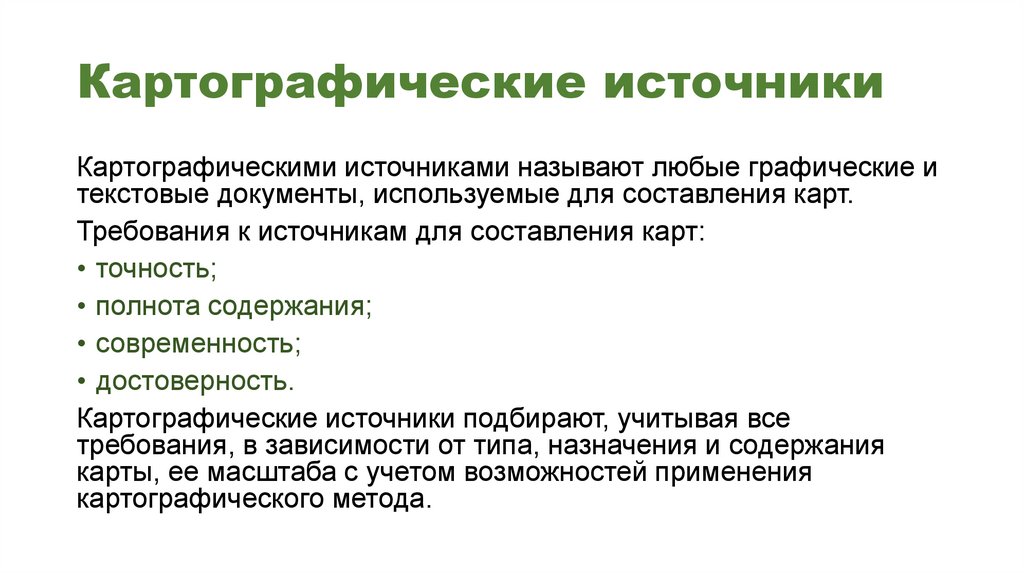

5. Картографические источники

Картографическими источниками называют любые графические и
текстовые документы, используемые для составления карт.
Требования к источникам для составления карт:
• точность;
• полнота содержания;
• современность;
• достоверность.
Картографические источники подбирают, учитывая все
требования, в зависимости от типа, назначения и содержания
карты, ее масштаба с учетом возможностей применения
картографического метода.

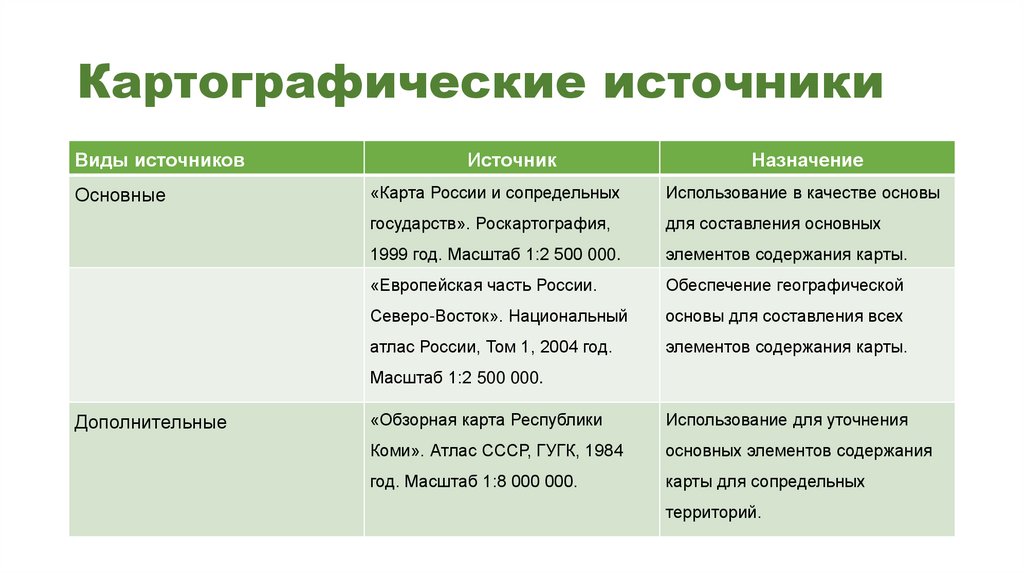

6. Картографические источники

Виды источников
Основные
Источник
Назначение
«Карта России и сопредельных
Использование в качестве основы
государств». Роскартография,
для составления основных
1999 год. Масштаб 1:2 500 000.
элементов содержания карты.
«Европейская часть России.
Обеспечение географической
Северо-Восток». Национальный
основы для составления всех
атлас России, Том 1, 2004 год.
элементов содержания карты.
Масштаб 1:2 500 000.
Дополнительные
«Обзорная карта Республики
Использование для уточнения
Коми». Атлас СССР, ГУГК, 1984
основных элементов содержания
год. Масштаб 1:8 000 000.
карты для сопредельных
территорий.

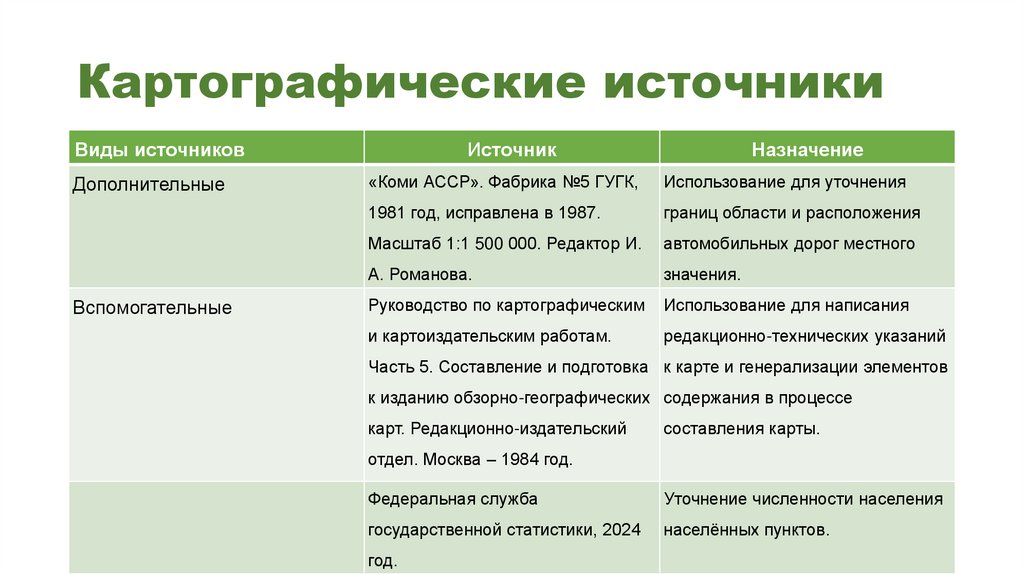

7. Картографические источники

Виды источников
Источник
Дополнительные
«Коми АССР». Фабрика №5 ГУГК,
Использование для уточнения
1981 год, исправлена в 1987.
границ области и расположения
Масштаб 1:1 500 000. Редактор И.
автомобильных дорог местного
А. Романова.
значения.
Руководство по картографическим
Использование для написания
и картоиздательским работам.
редакционно-технических указаний
Вспомогательные
Назначение
Часть 5. Составление и подготовка к карте и генерализации элементов
к изданию обзорно-географических содержания в процессе
карт. Редакционно-издательский
составления карты.
отдел. Москва – 1984 год.
Федеральная служба
Уточнение численности населения
государственной статистики, 2024
населённых пунктов.
год.

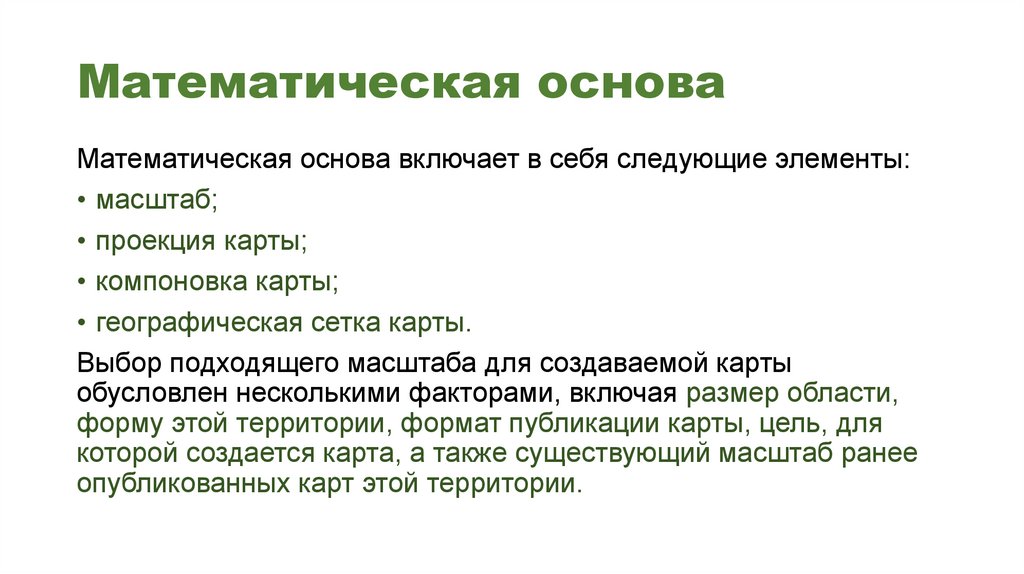

8. Математическая основа

Математическая основа включает в себя следующие элементы:
• масштаб;
• проекция карты;
• компоновка карты;
• географическая сетка карты.
Выбор подходящего масштаба для создаваемой карты
обусловлен несколькими факторами, включая размер области,
форму этой территории, формат публикации карты, цель, для
которой создается карта, а также существующий масштаб ранее
опубликованных карт этой территории.

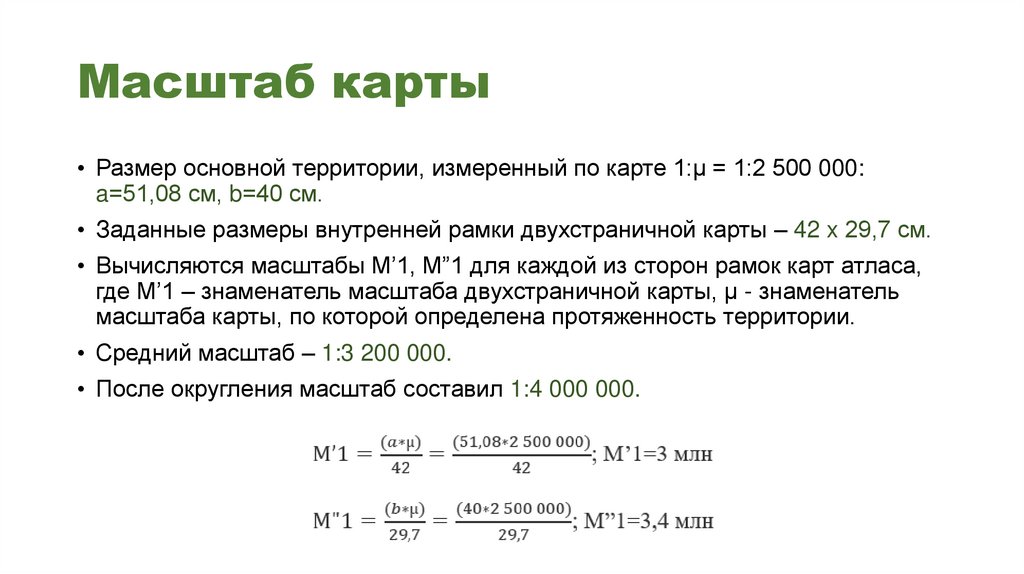

9. Масштаб карты

• Размер основной территории, измеренный по карте 1:µ = 1:2 500 000:
a=51,08 см, b=40 см.
• Заданные размеры внутренней рамки двухстраничной карты – 42 x 29,7 см.
• Вычисляются масштабы М’1, М”1 для каждой из сторон рамок карт атласа,
где М’1 – знаменатель масштаба двухстраничной карты, µ - знаменатель
масштаба карты, по которой определена протяженность территории.
• Средний масштаб – 1:3 200 000.
• После округления масштаб составил 1:4 000 000.

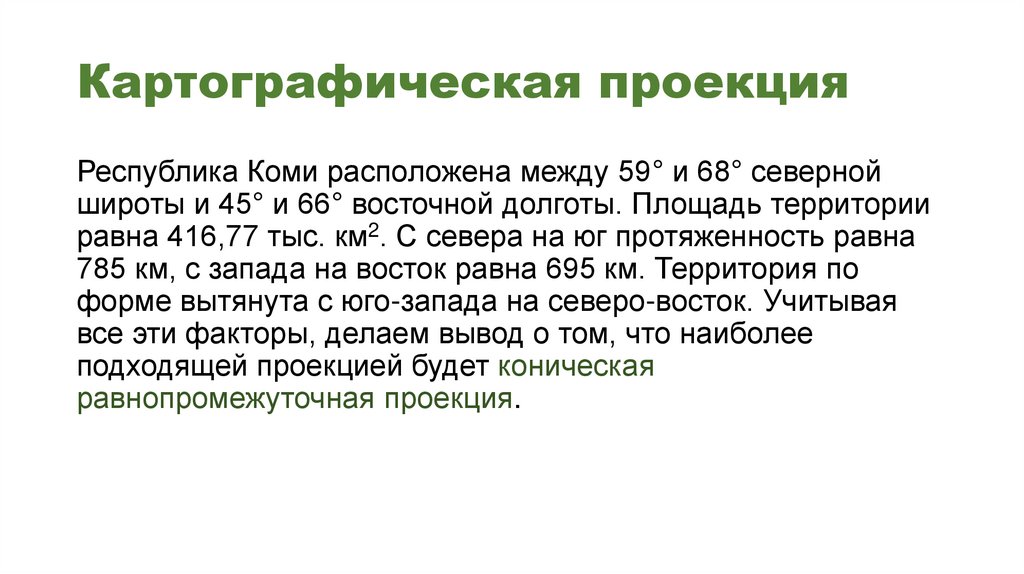

10. Картографическая проекция

Республика Коми расположена между 59° и 68° северной
широты и 45° и 66° восточной долготы. Площадь территории
равна 416,77 тыс. км2. С севера на юг протяженность равна
785 км, с запада на восток равна 695 км. Территория по
форме вытянута с юго-запада на северо-восток. Учитывая
все эти факторы, делаем вывод о том, что наиболее
подходящей проекцией будет коническая
равнопромежуточная проекция.

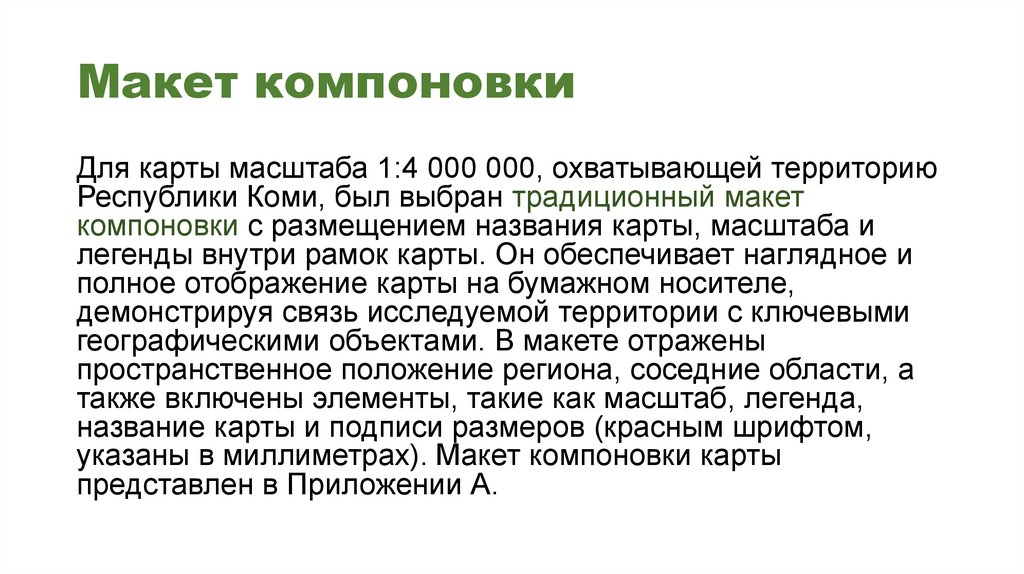

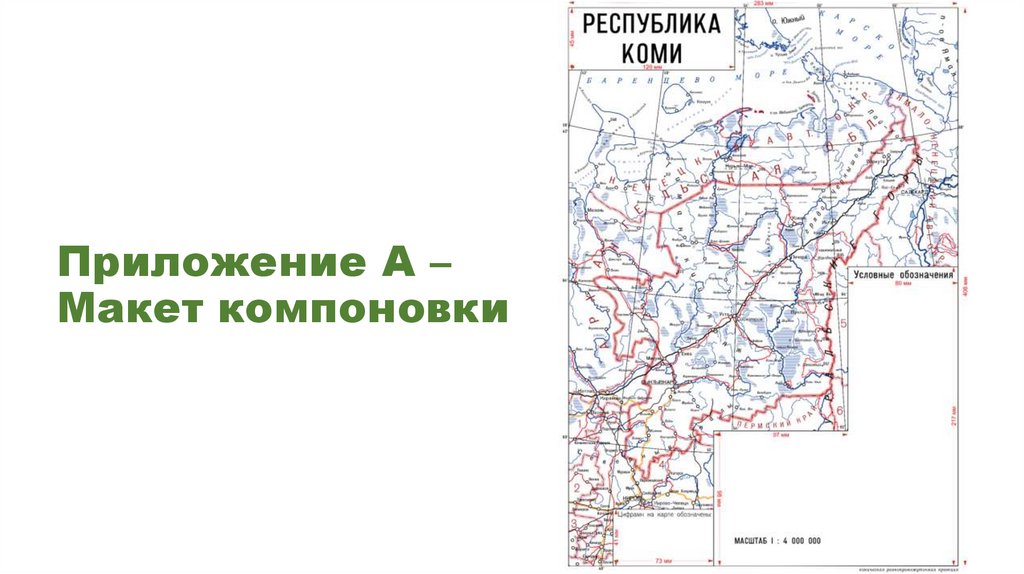

11. Макет компоновки

Для карты масштаба 1:4 000 000, охватывающей территорию
Республики Коми, был выбран традиционный макет
компоновки с размещением названия карты, масштаба и
легенды внутри рамок карты. Он обеспечивает наглядное и
полное отображение карты на бумажном носителе,
демонстрируя связь исследуемой территории с ключевыми
географическими объектами. В макете отражены
пространственное положение региона, соседние области, а
также включены элементы, такие как масштаб, легенда,
название карты и подписи размеров (красным шрифтом,
указаны в миллиметрах). Макет компоновки карты
представлен в Приложении А.

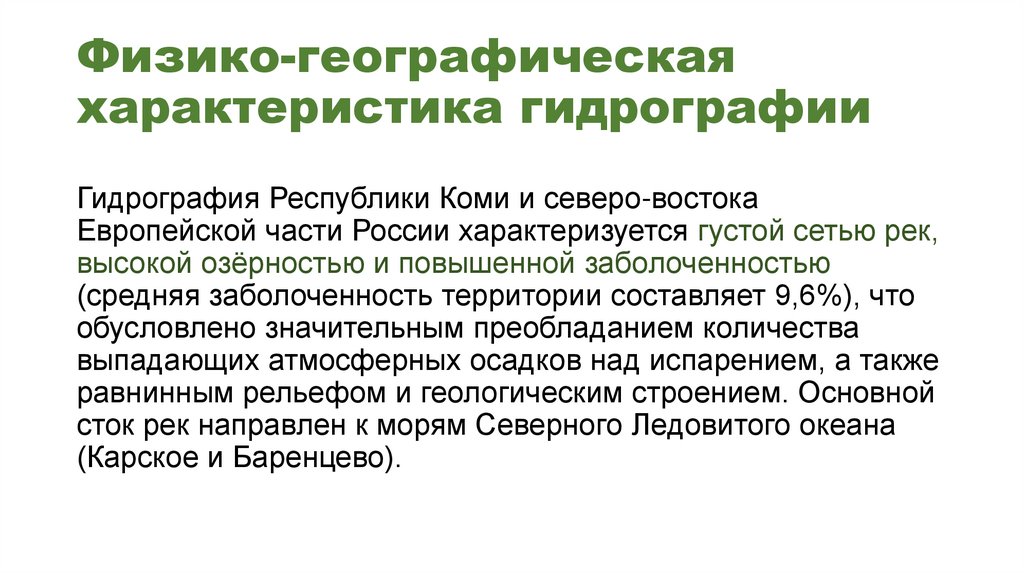

12. Физико-географическая характеристика гидрографии

Гидрография Республики Коми и северо-востока
Европейской части России характеризуется густой сетью рек,
высокой озёрностью и повышенной заболоченностью
(средняя заболоченность территории составляет 9,6%), что
обусловлено значительным преобладанием количества
выпадающих атмосферных осадков над испарением, а также
равнинным рельефом и геологическим строением. Основной
сток рек направлен к морям Северного Ледовитого океана
(Карское и Баренцево).

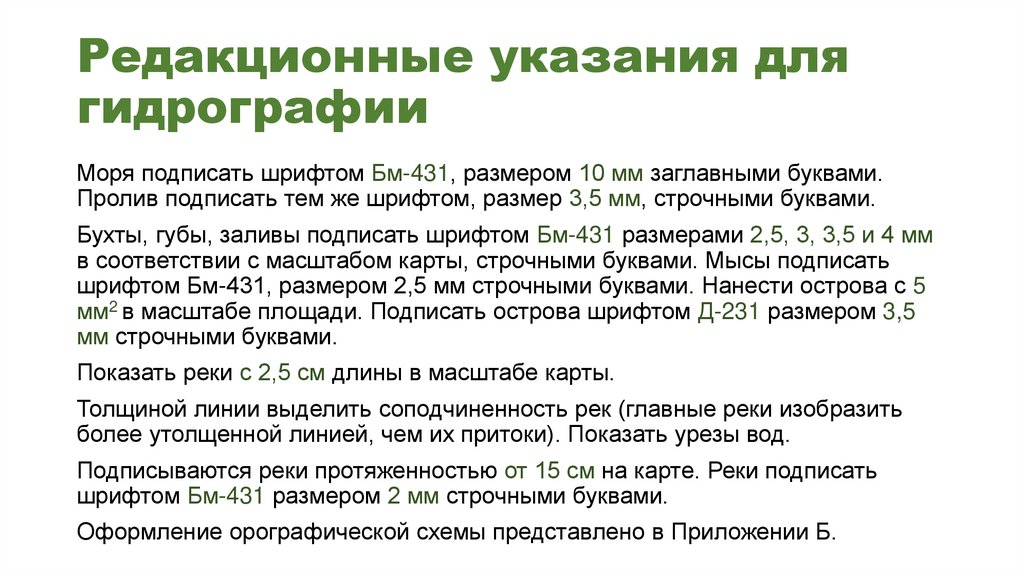

13. Редакционные указания для гидрографии

Моря подписать шрифтом Бм-431, размером 10 мм заглавными буквами.
Пролив подписать тем же шрифтом, размер 3,5 мм, строчными буквами.
Бухты, губы, заливы подписать шрифтом Бм-431 размерами 2,5, 3, 3,5 и 4 мм
в соответствии с масштабом карты, строчными буквами. Мысы подписать
шрифтом Бм-431, размером 2,5 мм строчными буквами. Нанести острова с 5
мм2 в масштабе площади. Подписать острова шрифтом Д-231 размером 3,5
мм строчными буквами.
Показать реки с 2,5 см длины в масштабе карты.
Толщиной линии выделить соподчиненность рек (главные реки изобразить
более утолщенной линией, чем их притоки). Показать урезы вод.
Подписываются реки протяженностью от 15 см на карте. Реки подписать
шрифтом Бм-431 размером 2 мм строчными буквами.

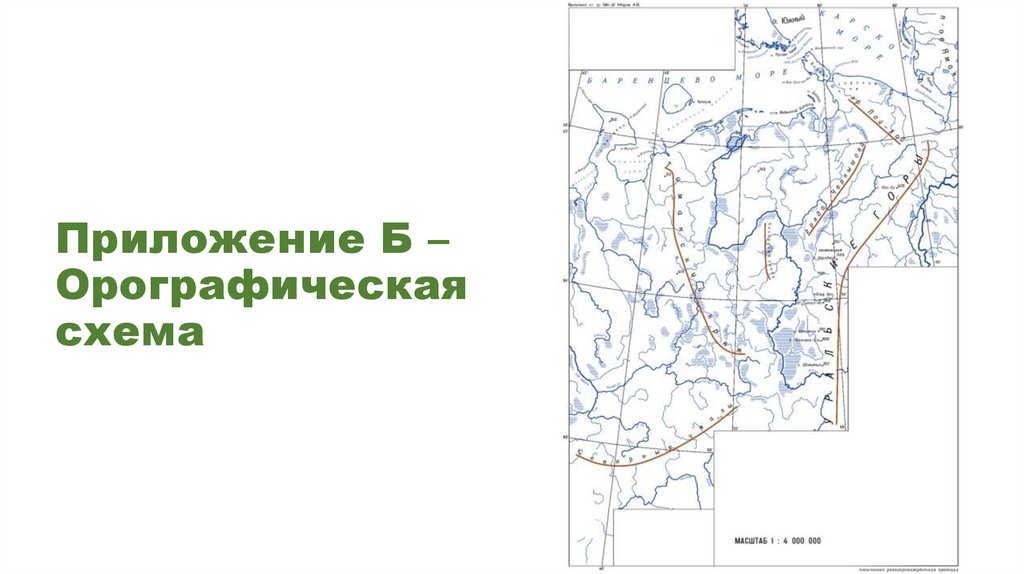

Оформление орографической схемы представлено в Приложении Б.

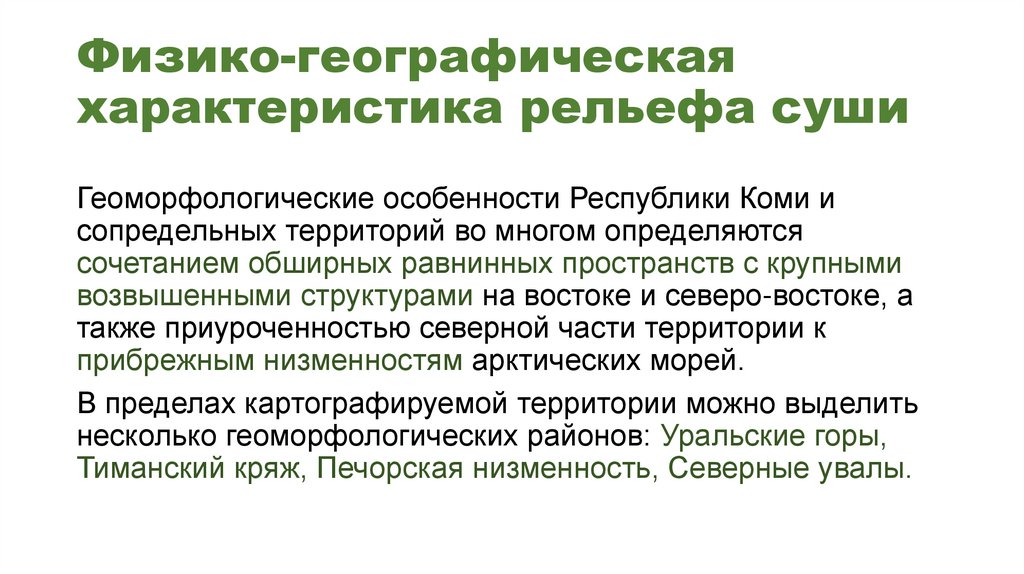

14. Физико-географическая характеристика рельефа суши

Геоморфологические особенности Республики Коми и
сопредельных территорий во многом определяются
сочетанием обширных равнинных пространств с крупными
возвышенными структурами на востоке и северо-востоке, а
также приуроченностью северной части территории к
прибрежным низменностям арктических морей.
В пределах картографируемой территории можно выделить
несколько геоморфологических районов: Уральские горы,
Тиманский кряж, Печорская низменность, Северные увалы.

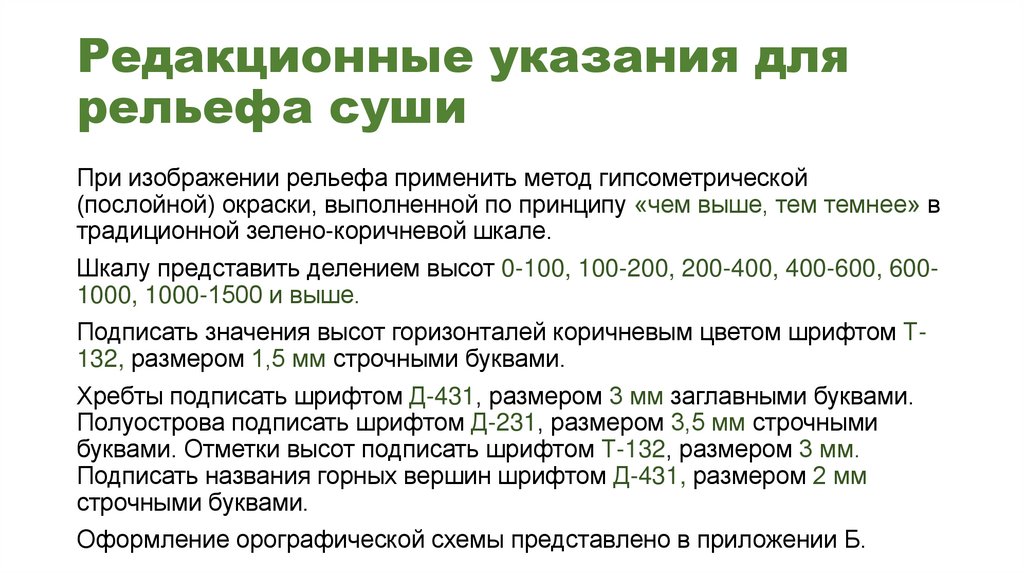

15. Редакционные указания для рельефа суши

При изображении рельефа применить метод гипсометрической
(послойной) окраски, выполненной по принципу «чем выше, тем темнее» в
традиционной зелено-коричневой шкале.
Шкалу представить делением высот 0-100, 100-200, 200-400, 400-600, 6001000, 1000-1500 и выше.
Подписать значения высот горизонталей коричневым цветом шрифтом Т132, размером 1,5 мм строчными буквами.
Хребты подписать шрифтом Д-431, размером 3 мм заглавными буквами.
Полуострова подписать шрифтом Д-231, размером 3,5 мм строчными
буквами. Отметки высот подписать шрифтом Т-132, размером 3 мм.
Подписать названия горных вершин шрифтом Д-431, размером 2 мм
строчными буквами.
Оформление орографической схемы представлено в приложении Б.

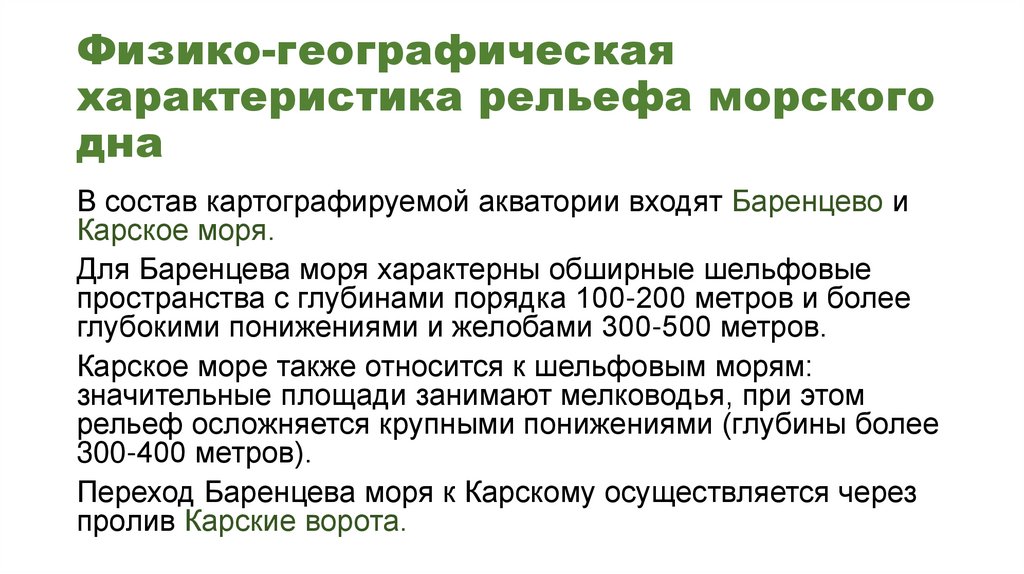

16. Физико-географическая характеристика рельефа морского дна

В состав картографируемой акватории входят Баренцево и
Карское моря.
Для Баренцева моря характерны обширные шельфовые
пространства с глубинами порядка 100-200 метров и более
глубокими понижениями и желобами 300-500 метров.
Карское море также относится к шельфовым морям:
значительные площади занимают мелководья, при этом
рельеф осложняется крупными понижениями (глубины более
300-400 метров).
Переход Баренцева моря к Карскому осуществляется через
пролив Карские ворота.

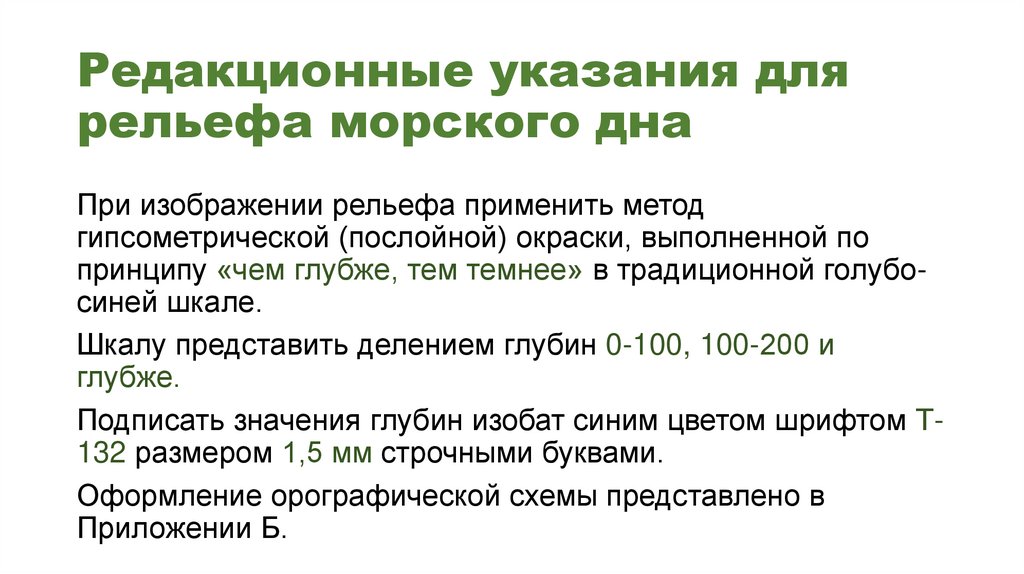

17. Редакционные указания для рельефа морского дна

При изображении рельефа применить метод
гипсометрической (послойной) окраски, выполненной по
принципу «чем глубже, тем темнее» в традиционной голубосиней шкале.
Шкалу представить делением глубин 0-100, 100-200 и
глубже.
Подписать значения глубин изобат синим цветом шрифтом Т132 размером 1,5 мм строчными буквами.
Оформление орографической схемы представлено в
Приложении Б.

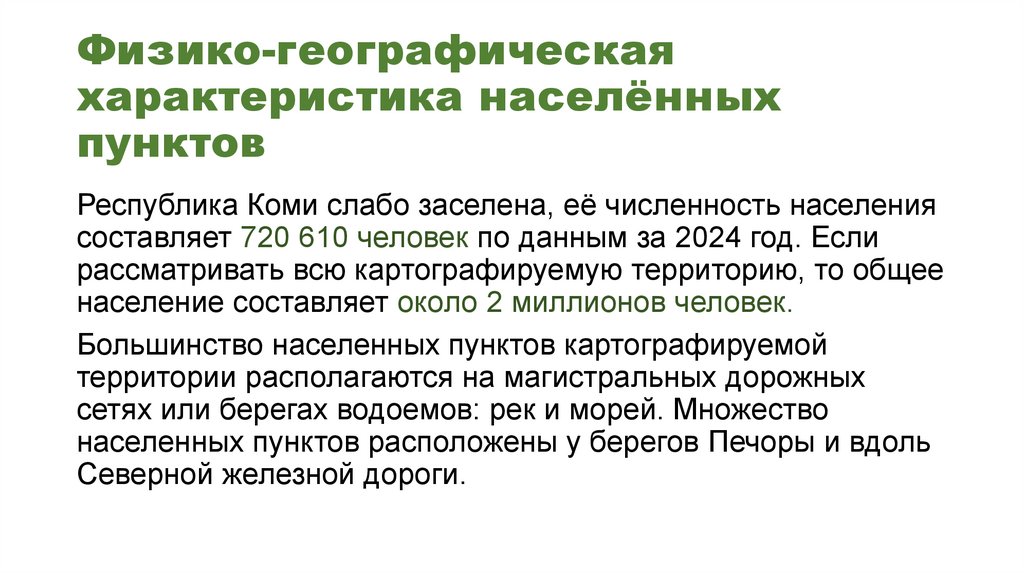

18. Физико-географическая характеристика населённых пунктов

Республика Коми слабо заселена, её численность населения
составляет 720 610 человек по данным за 2024 год. Если
рассматривать всю картографируемую территорию, то общее
население составляет около 2 миллионов человек.
Большинство населенных пунктов картографируемой
территории располагаются на магистральных дорожных
сетях или берегах водоемов: рек и морей. Множество
населенных пунктов расположены у берегов Печоры и вдоль
Северной железной дороги.

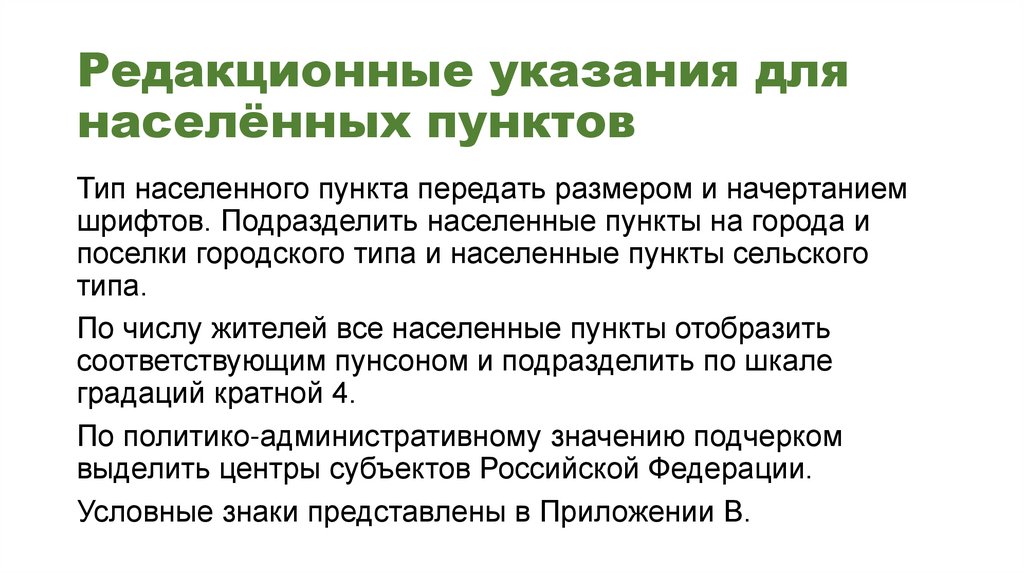

19. Редакционные указания для населённых пунктов

Тип населенного пункта передать размером и начертанием
шрифтов. Подразделить населенные пункты на города и
поселки городского типа и населенные пункты сельского
типа.
По числу жителей все населенные пункты отобразить
соответствующим пунсоном и подразделить по шкале
градаций кратной 4.
По политико-административному значению подчерком
выделить центры субъектов Российской Федерации.

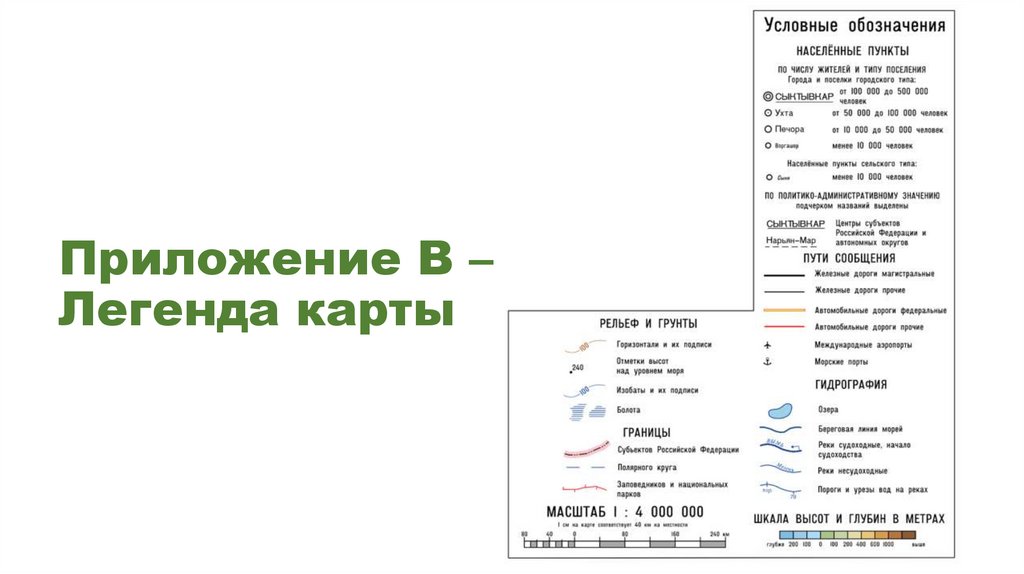

Условные знаки представлены в Приложении B.

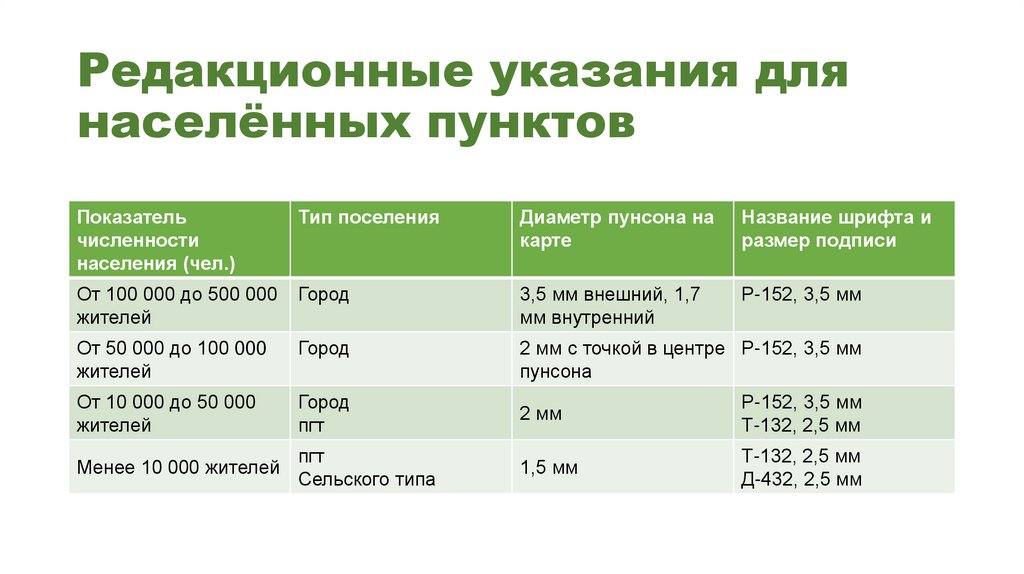

20. Редакционные указания для населённых пунктов

Показатель
численности
населения (чел.)
Тип поселения
Диаметр пунсона на
карте
Название шрифта и
размер подписи
От 100 000 до 500 000
жителей
Город
3,5 мм внешний, 1,7
мм внутренний
Р-152, 3,5 мм
От 50 000 до 100 000
жителей
Город
2 мм с точкой в центре Р-152, 3,5 мм
пунсона
От 10 000 до 50 000
жителей
Город
пгт
2 мм
Р-152, 3,5 мм
Т-132, 2,5 мм
Менее 10 000 жителей
пгт
Сельского типа
1,5 мм
Т-132, 2,5 мм
Д-432, 2,5 мм

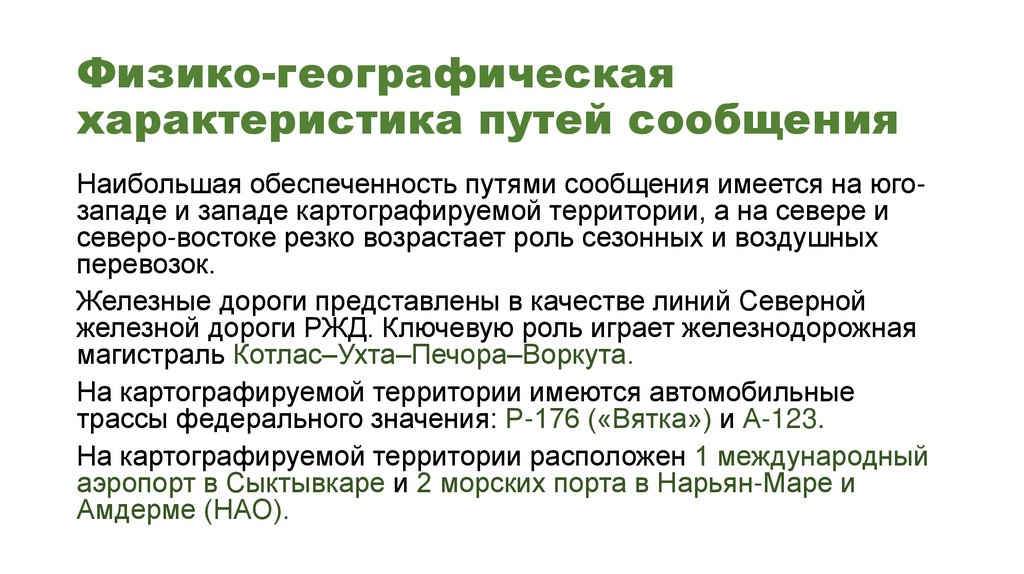

21. Физико-географическая характеристика путей сообщения

Наибольшая обеспеченность путями сообщения имеется на югозападе и западе картографируемой территории, а на севере и
северо-востоке резко возрастает роль сезонных и воздушных
перевозок.
Железные дороги представлены в качестве линий Северной
железной дороги РЖД. Ключевую роль играет железнодорожная
магистраль Котлас–Ухта–Печора–Воркута.
На картографируемой территории имеются автомобильные
трассы федерального значения: Р-176 («Вятка») и А-123.
На картографируемой территории расположен 1 международный
аэропорт в Сыктывкаре и 2 морских порта в Нарьян-Маре и
Амдерме (НАО).

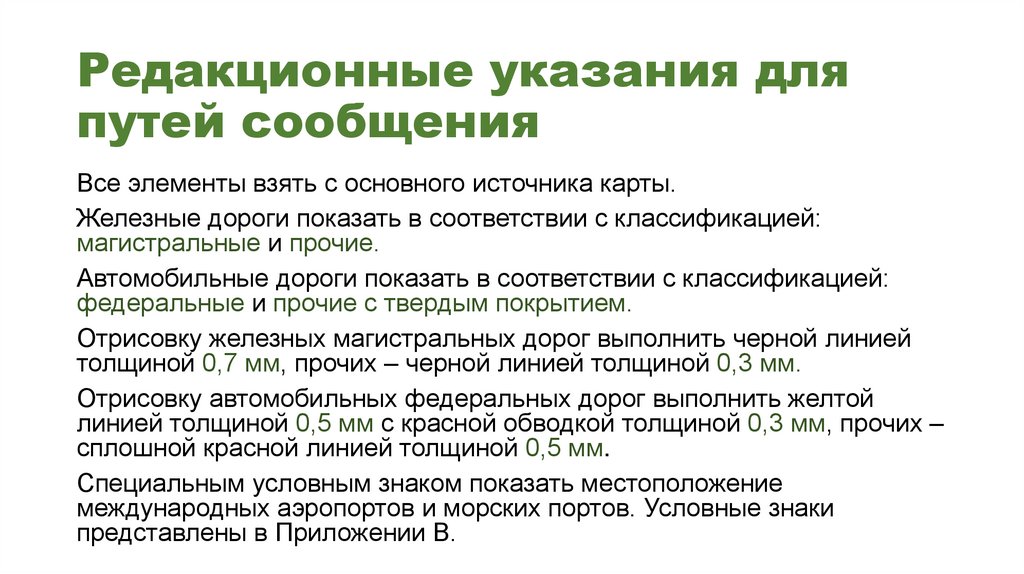

22. Редакционные указания для путей сообщения

Все элементы взять с основного источника карты.
Железные дороги показать в соответствии с классификацией:
магистральные и прочие.
Автомобильные дороги показать в соответствии с классификацией:
федеральные и прочие с твердым покрытием.
Отрисовку железных магистральных дорог выполнить черной линией
толщиной 0,7 мм, прочих – черной линией толщиной 0,3 мм.
Отрисовку автомобильных федеральных дорог выполнить желтой
линией толщиной 0,5 мм с красной обводкой толщиной 0,3 мм, прочих –
сплошной красной линией толщиной 0,5 мм.
Специальным условным знаком показать местоположение
международных аэропортов и морских портов. Условные знаки
представлены в Приложении B.

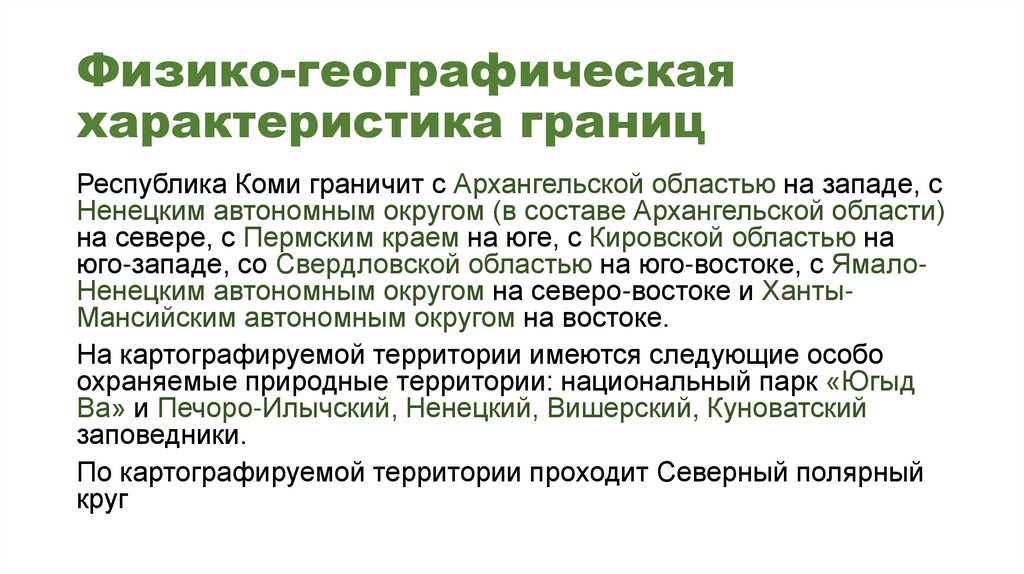

23. Физико-географическая характеристика границ

Республика Коми граничит с Архангельской областью на западе, с
Ненецким автономным округом (в составе Архангельской области)
на севере, с Пермским краем на юге, с Кировской областью на
юго-западе, со Свердловской областью на юго-востоке, с ЯмалоНенецким автономным округом на северо-востоке и ХантыМансийским автономным округом на востоке.
На картографируемой территории имеются следующие особо
охраняемые природные территории: национальный парк «Югыд
Ва» и Печоро-Илычский, Ненецкий, Вишерский, Куноватский
заповедники.
По картографируемой территории проходит Северный полярный
круг

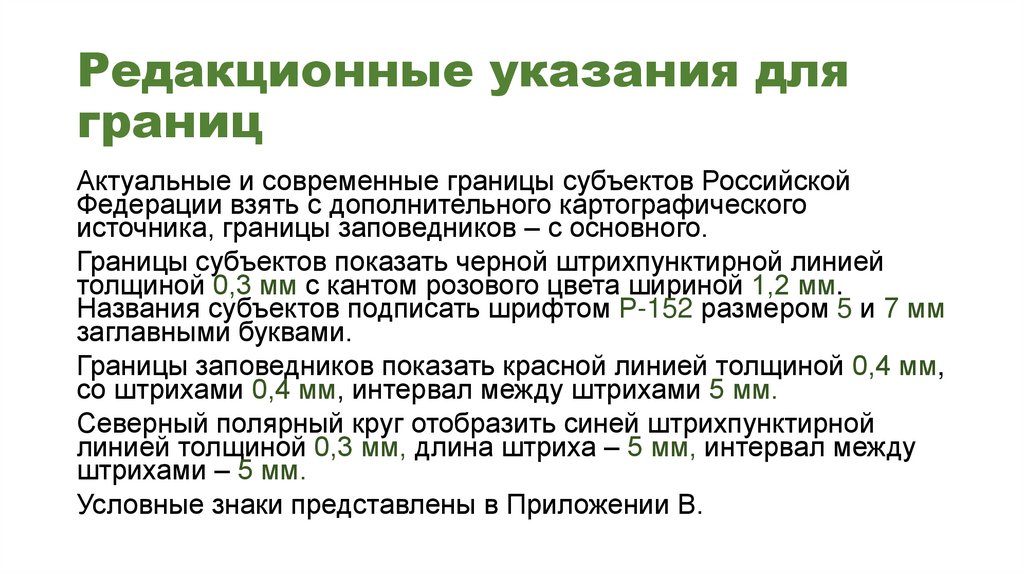

24. Редакционные указания для границ

Актуальные и современные границы субъектов Российской
Федерации взять с дополнительного картографического
источника, границы заповедников – с основного.
Границы субъектов показать черной штрихпунктирной линией
толщиной 0,3 мм с кантом розового цвета шириной 1,2 мм.
Названия субъектов подписать шрифтом Р-152 размером 5 и 7 мм
заглавными буквами.
Границы заповедников показать красной линией толщиной 0,4 мм,
со штрихами 0,4 мм, интервал между штрихами 5 мм.
Северный полярный круг отобразить синей штрихпунктирной
линией толщиной 0,3 мм, длина штриха – 5 мм, интервал между
штрихами – 5 мм.
Условные знаки представлены в Приложении B.

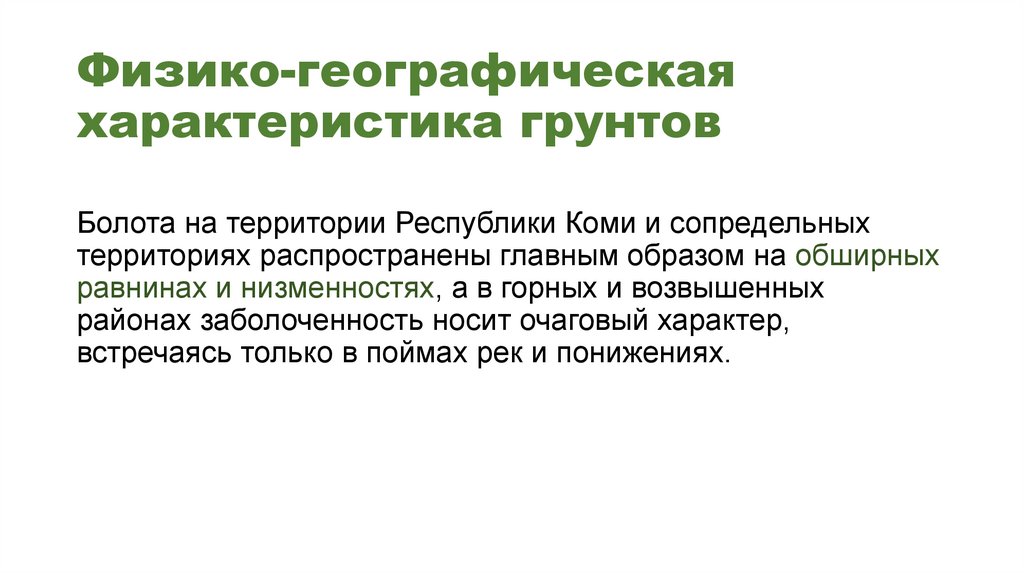

25. Физико-географическая характеристика грунтов

Болота на территории Республики Коми и сопредельных
территориях распространены главным образом на обширных
равнинах и низменностях, а в горных и возвышенных
районах заболоченность носит очаговый характер,
встречаясь только в поймах рек и понижениях.

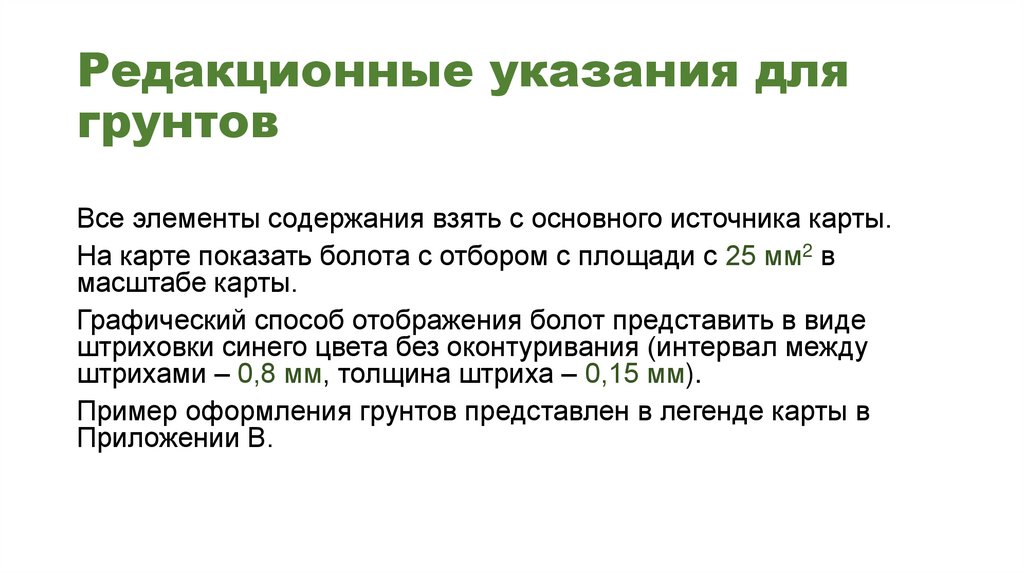

26. Редакционные указания для грунтов

Все элементы содержания взять с основного источника карты.
На карте показать болота с отбором с площади с 25 мм2 в
масштабе карты.
Графический способ отображения болот представить в виде
штриховки синего цвета без оконтуривания (интервал между
штрихами – 0,8 мм, толщина штриха – 0,15 мм).
Пример оформления грунтов представлен в легенде карты в
Приложении В.

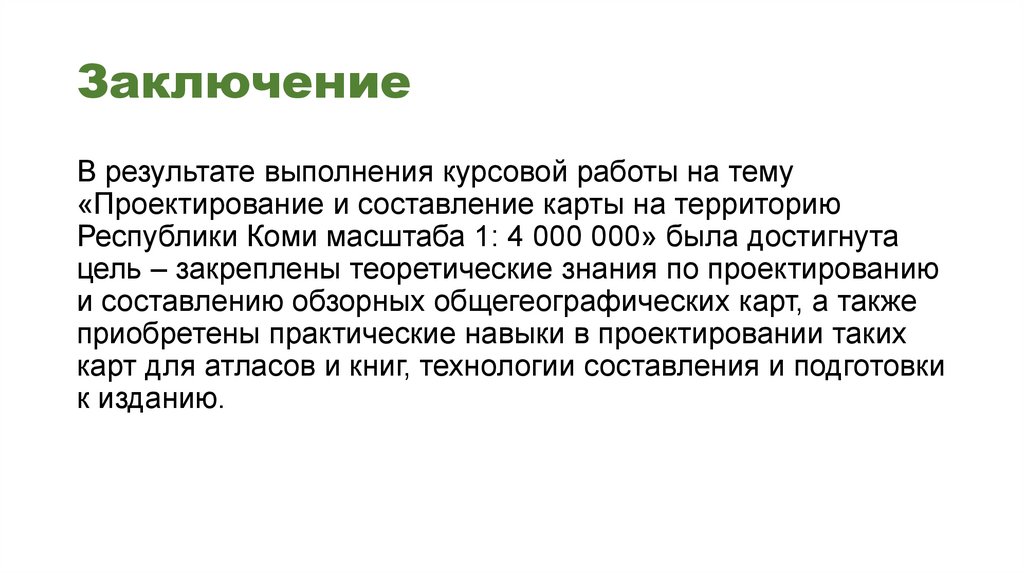

27. Заключение

В результате выполнения курсовой работы на тему
«Проектирование и составление карты на территорию
Республики Коми масштаба 1: 4 000 000» была достигнута
цель – закреплены теоретические знания по проектированию
и составлению обзорных общегеографических карт, а также
приобретены практические навыки в проектировании таких
карт для атласов и книг, технологии составления и подготовки
к изданию.

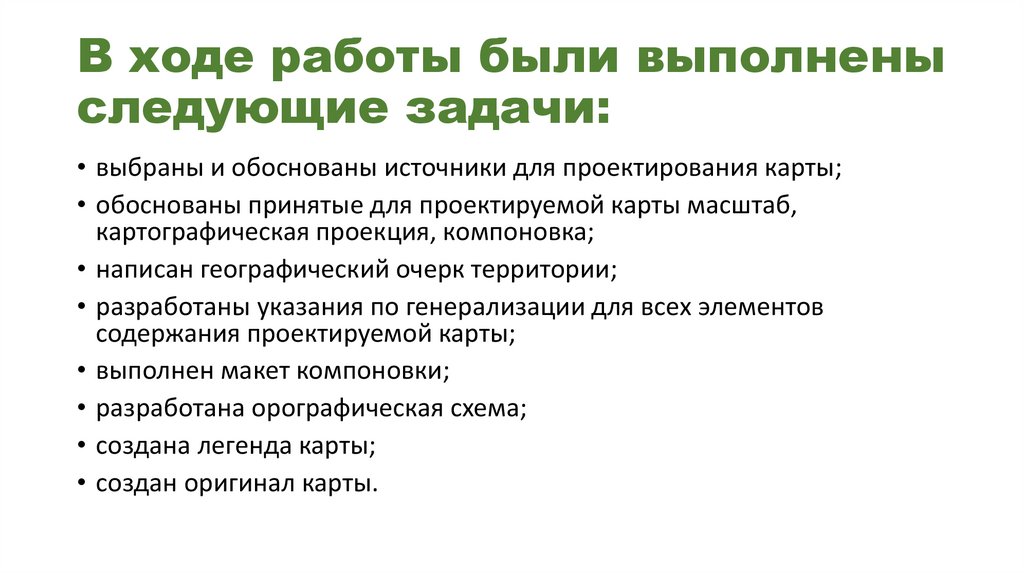

28. В ходе работы были выполнены следующие задачи:

• выбраны и обоснованы источники для проектирования карты;
• обоснованы принятые для проектируемой карты масштаб,
картографическая проекция, компоновка;
• написан географический очерк территории;
• разработаны указания по генерализации для всех элементов
содержания проектируемой карты;
• выполнен макет компоновки;
• разработана орографическая схема;
• создана легенда карты;
• создан оригинал карты.

29. Приложение А – Макет компоновки

30. Приложение Б – Орографическая схема

31. Приложение В – Легенда карты

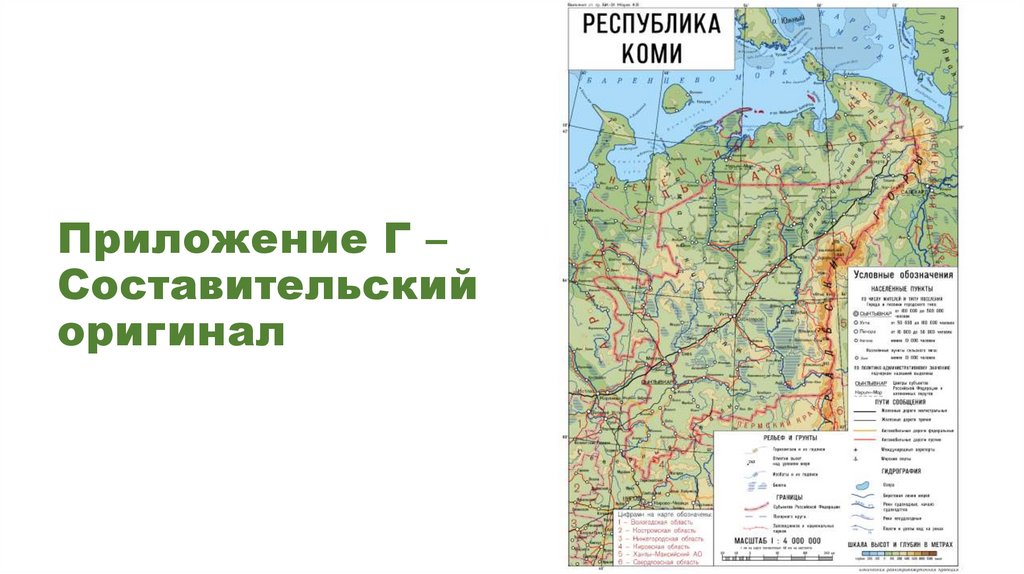

32. Приложение Г – Составительский оригинал
