saunier_duval_themaclassic_c24e_f24e_technical_education

1. 1. dia

Műszaki oktatás
Műszaki leírás
Műszaki adatok
Themaclassic C 24 E
Fűtési rendszer
Themaclassic F 24 E
Karbantartás
Tartozékok
Erősségek

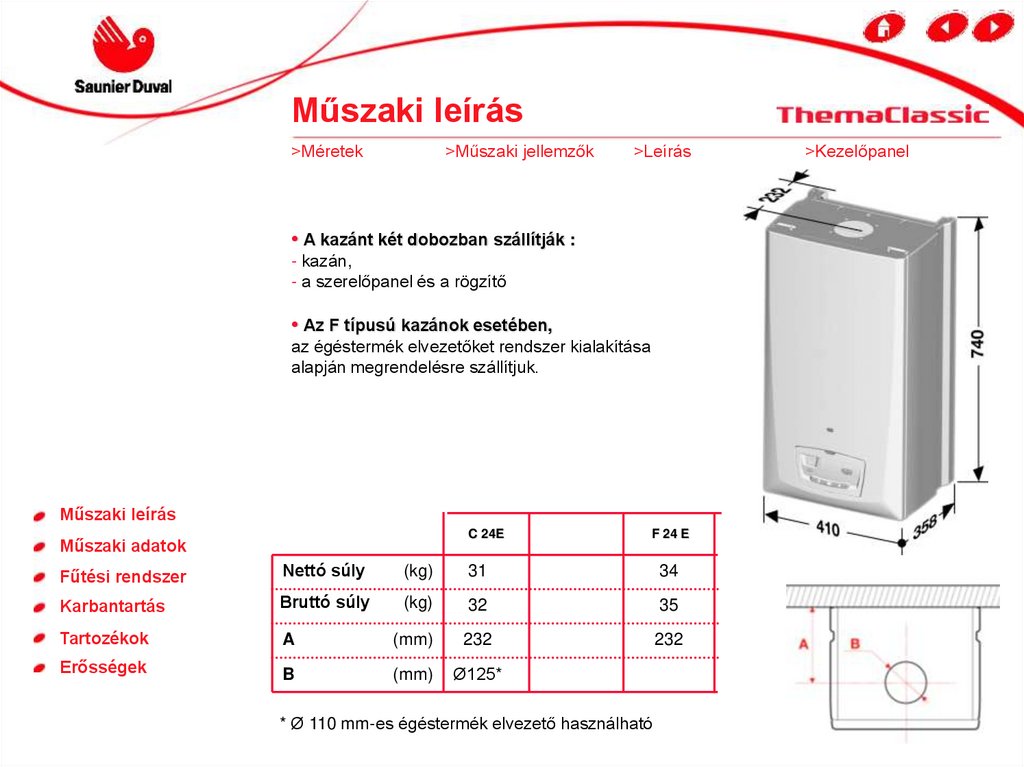

2. 2. dia

Műszaki leírás
>Méretek
>Műszaki jellemzők
>Leírás
• A kazánt két dobozban szállítják :
- kazán,
- a szerelőpanel és a rögzítő
• Az F típusú kazánok esetében,
az égéstermék elvezetőket rendszer kialakítása
alapján megrendelésre szállítjuk.
Műszaki leírás
Műszaki adatok
C 24E
F 24 E
Fűtési rendszer
Nettó súly
(kg)
31
34
Karbantartás
Bruttó súly
(kg)
32
35
Tartozékok
A
(mm)
232
232
Erősségek
B
(mm)
Ø125*
* Ø 110 mm-es égéstermék elvezető használható
>Kezelőpanel

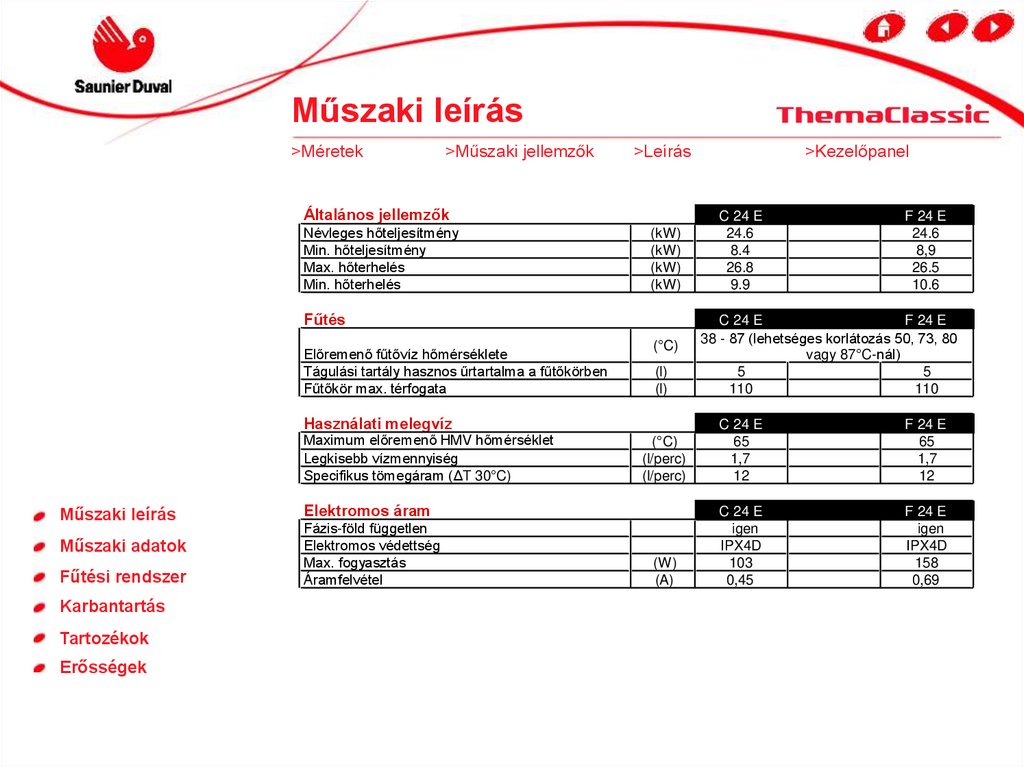

3. 3. dia

Műszaki leírás
>Méretek
>Műszaki jellemzők
>Leírás
Általános jellemzők
Névleges hőteljesítmény
Min. hőteljesítmény
Max. hőterhelés
Min. hőterhelés
(kW)
(kW)
(kW)
(kW)
Fűtés
Előremenő fűtővíz hőmérséklete
Tágulási tartály hasznos űrtartalma a fűtőkörben
Fűtőkör max. térfogata
(°C)
(l)
(l)
Használati melegvíz
Maximum előremenő HMV hőmérséklet
Legkisebb vízmennyiség
Specifikus tömegáram (ΔT 30°C)
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
C 24 E
24.6
8.4
26.8
9.9
F 24 E
24.6
8,9
26.5
10.6
C 24 E
F 24 E
38 - 87 (lehetséges korlátozás 50, 73, 80
vagy 87°C-nál)
5
5
110
110
(°C)
(l/perc)
(l/perc)
C 24 E
65
1,7
12
F 24 E
65
1,7
12
(W)
(A)
C 24 E
igen
IPX4D
103
0,45
F 24 E
igen
IPX4D
158
0,69
Elektromos áram
Fázis-föld független
Elektromos védettség
Max. fogyasztás
Áramfelvétel
>Kezelőpanel

4. 4. dia

Műszaki leírás
>Méretek
Deflektor
>Műszaki jellemzők
>Leírás
>Kezelőpanel
Égéstermék szenzor

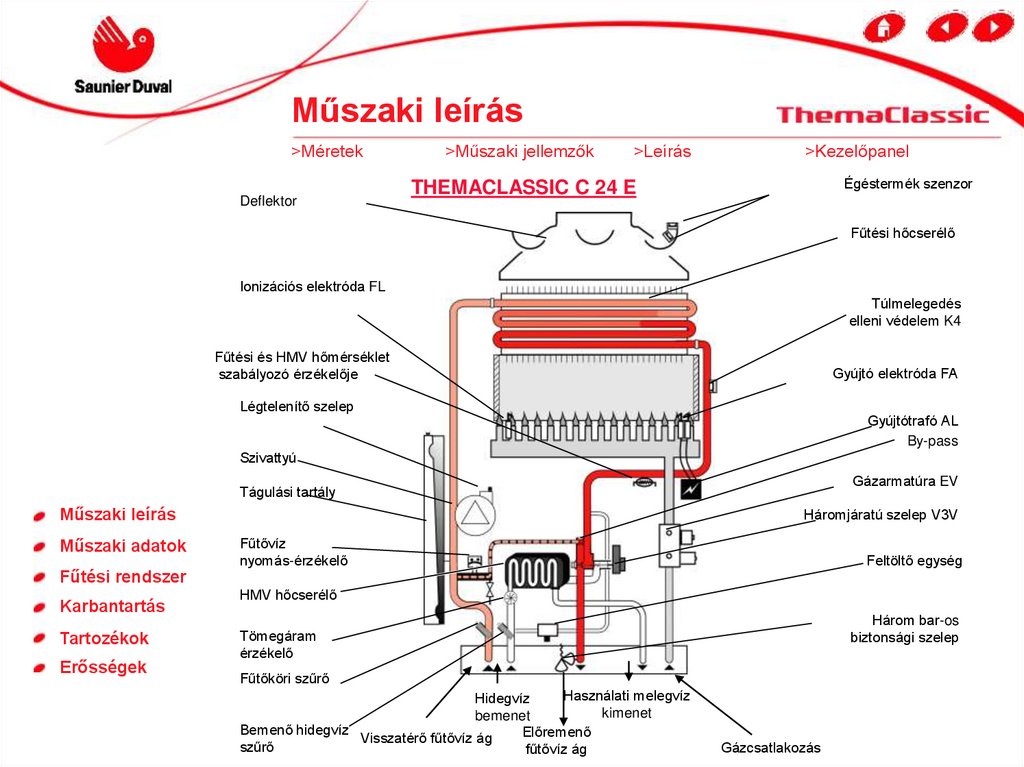

THEMACLASSIC C 24 E
Fűtési hőcserélő
Ionizációs elektróda FL
Túlmelegedés
elleni védelem K4
Fűtési és HMV hőmérséklet
szabályozó érzékelője
Gyújtó elektróda FA
Légtelenítő szelep
Gyújtótrafó AL
By-pass
Szivattyú
Gázarmatúra EV
Tágulási tartály
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Háromjáratú szelep V3V
Fűtővíz
nyomás-érzékelő
Feltöltő egység
HMV hőcserélő
Három bar-os
biztonsági szelep
Tömegáram
érzékelő
Fűtőköri szűrő
Használati melegvíz
Hidegvíz
kimenet
bemenet
Bemenő hidegvíz
Előremenő
Visszatérő fűtővíz ág
szűrő
fűtővíz ág
Gázcsatlakozás

5. 5. dia

Műszaki leírás
>Méretek
>Műszaki jellemzők
>Leírás
>Kezelőpanel

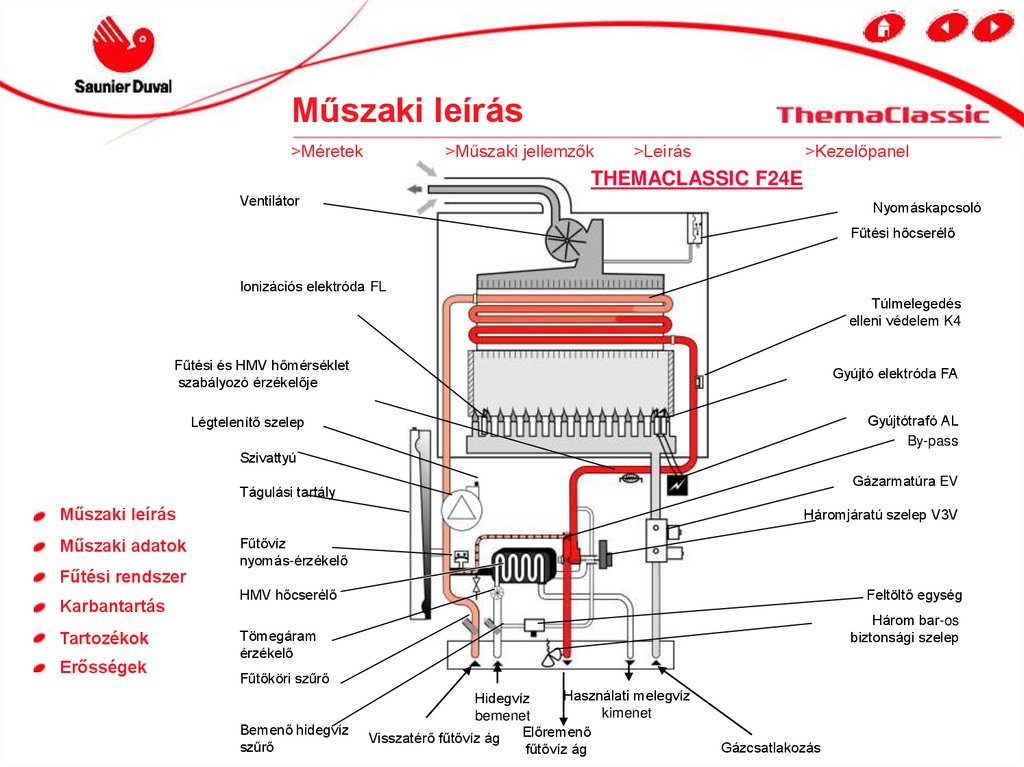

THEMACLASSIC F24E
Ventilátor
Nyomáskapcsoló
Fűtési hőcserélő
Ionizációs elektróda FL
Túlmelegedés
elleni védelem K4
Fűtési és HMV hőmérséklet
szabályozó érzékelője
Gyújtó elektróda FA
Gyújtótrafó AL
By-pass
Légtelenítő szelep
Szivattyú
Gázarmatúra EV
Tágulási tartály
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Háromjáratú szelep V3V
Fűtővíz
nyomás-érzékelő
HMV hőcserélő
Feltöltő egység
Három bar-os
biztonsági szelep
Tömegáram
érzékelő
Fűtőköri szűrő
Bemenő hidegvíz
szűrő
Használati melegvíz
Hidegvíz
kimenet
bemenet
Előremenő
Visszatérő fűtővíz ág
fűtővíz ág
Gázcsatlakozás

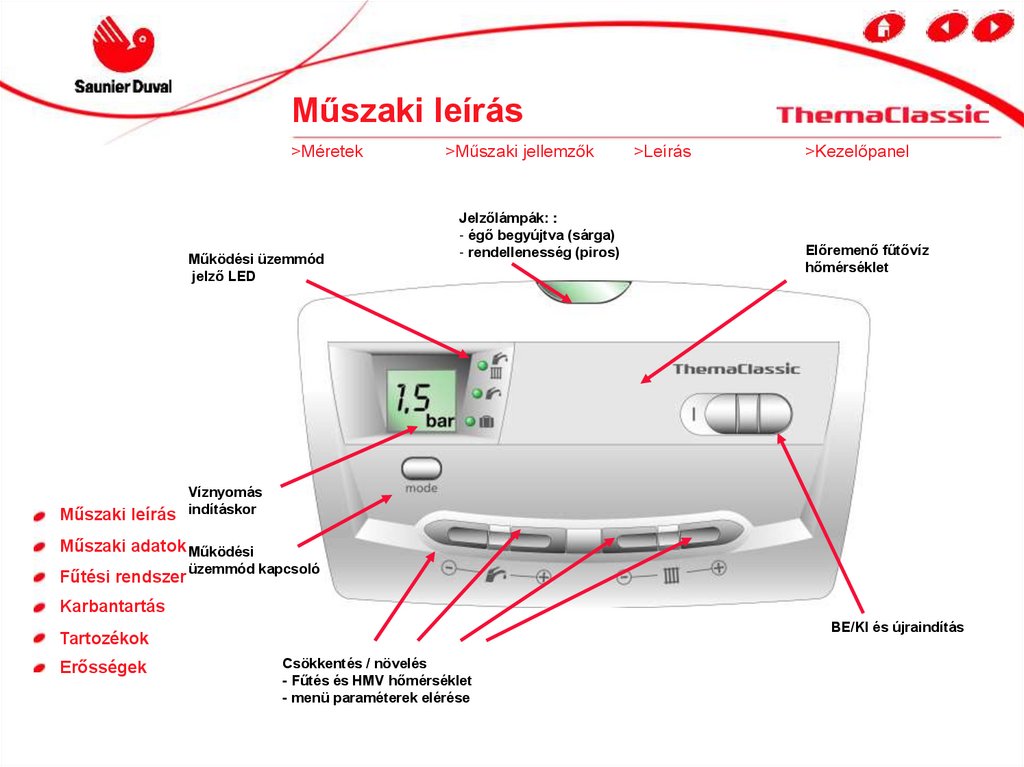

6. 6. dia

Műszaki leírás
>Méretek
Működési üzemmód
jelző LED
Műszaki leírás
>Műszaki jellemzők
Jelzőlámpák: :
- égő begyújtva (sárga)
- rendellenesség (piros)
>Leírás
>Kezelőpanel
Előremenő fűtővíz
hőmérséklet
Víznyomás
indításkor
Műszaki adatok Működési
Fűtési rendszer
üzemmód kapcsoló
Karbantartás
BE/KI és újraindítás
Tartozékok
Erősségek
Csökkentés / növelés
- Fűtés és HMV hőmérséklet
- menü paraméterek elérése

7. 7. dia

Műszaki leírás
>Méretek
>Műszaki jellemzők
>Leírás

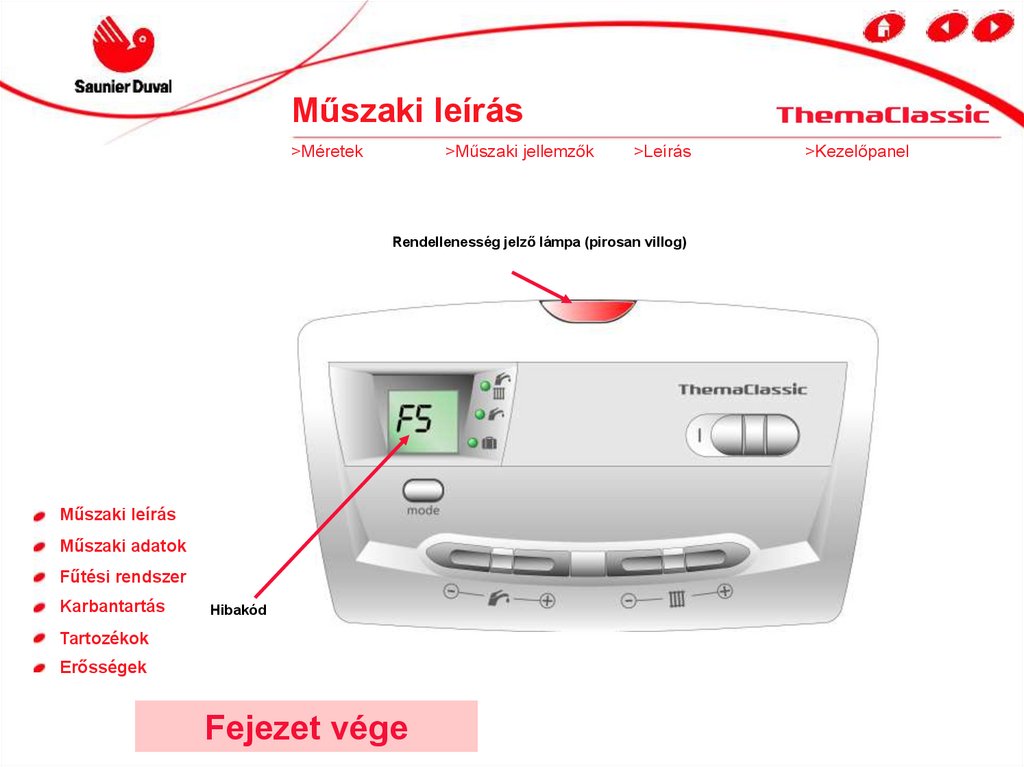

Rendellenesség jelző lámpa (pirosan villog)
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Hibakód
Tartozékok
Erősségek
Fejezet vége
>Kezelőpanel

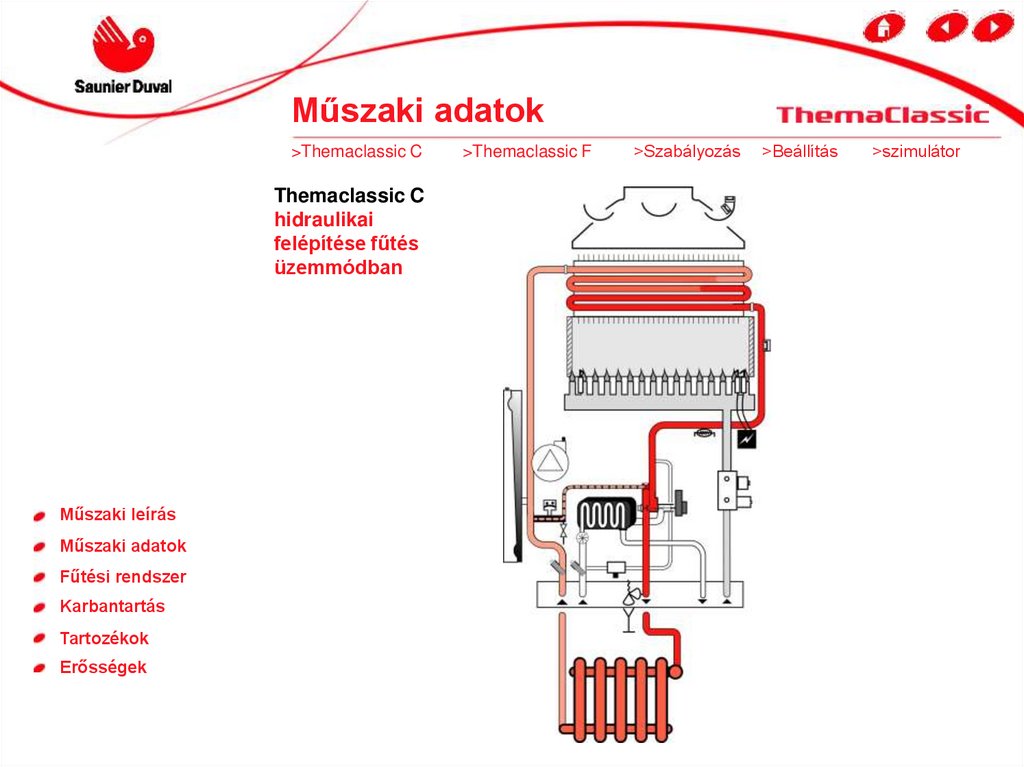

8. 8. dia

Műszaki adatok
>Themaclassic C
Themaclassic C
hidraulikai
felépítése fűtés
üzemmódban
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor

9. 9. dia

Műszaki adatok
>Themaclassic C

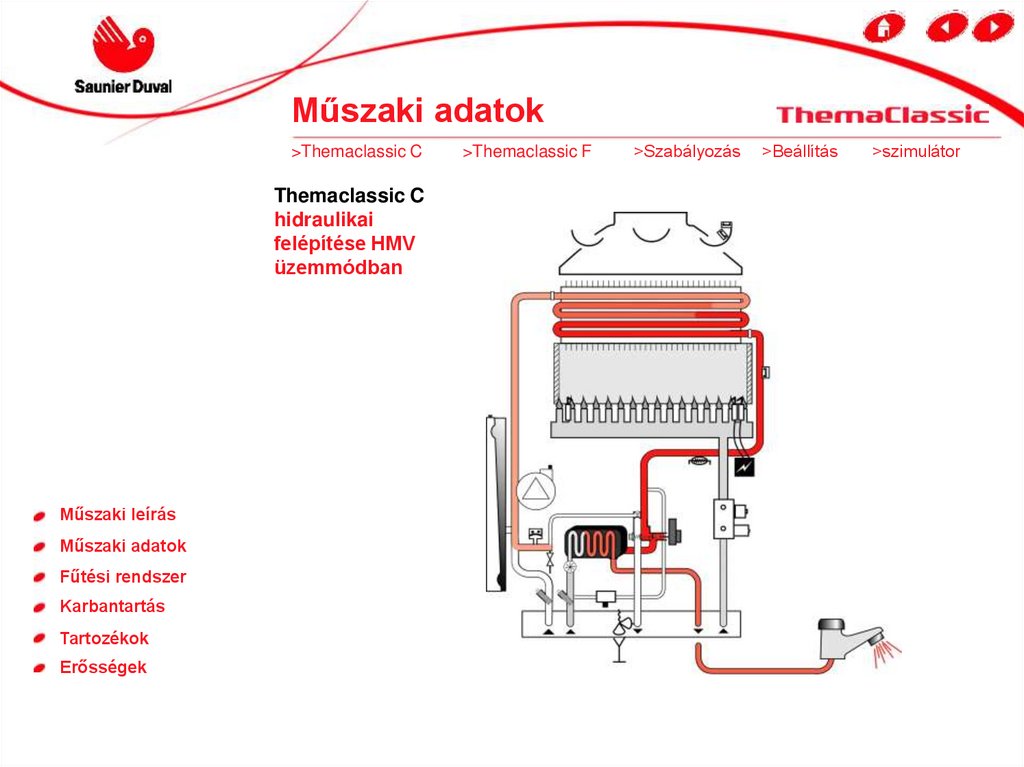

Themaclassic C
hidraulikai
felépítése HMV
üzemmódban
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor

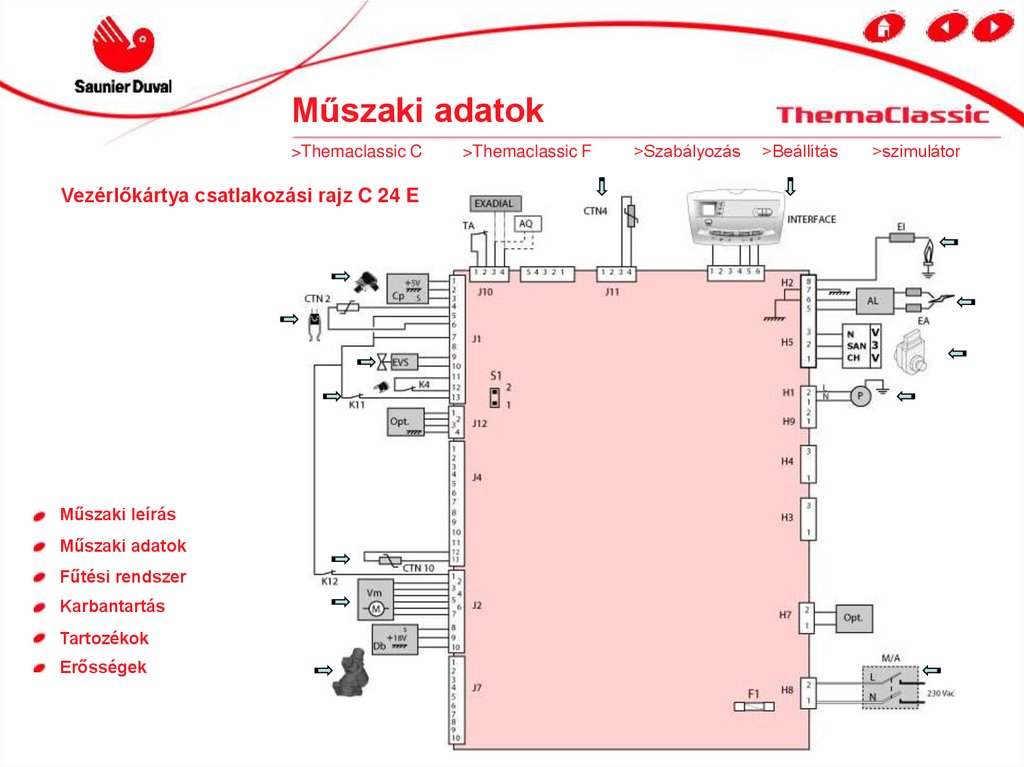

10. 10. dia

Műszaki adatok
>Themaclassic C
Vezérlőkártya csatlakozási rajz C 24 E
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor

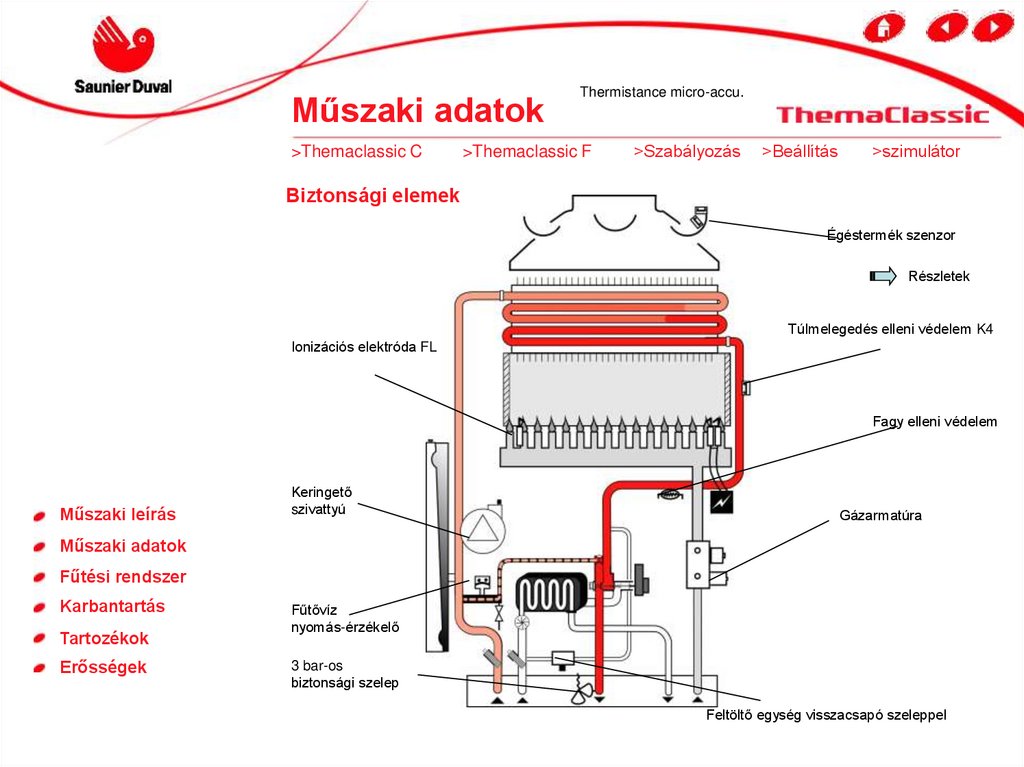

11. 11. dia

Műszaki adatok
>Themaclassic C
Thermistance micro-accu.
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor
- Biztonsági elemek
Égéstermék szenzor
Részletek
Túlmelegedés elleni védelem K4
Ionizációs elektróda FL
Fagy elleni védelem
Műszaki leírás
Keringető
szivattyú
Gázarmatúra
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Fűtővíz
nyomás-érzékelő
3 bar-os
biztonsági szelep
Feltöltő egység visszacsapó szeleppel

12. 12. dia

Műszaki adatok
>Themaclassic C
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor

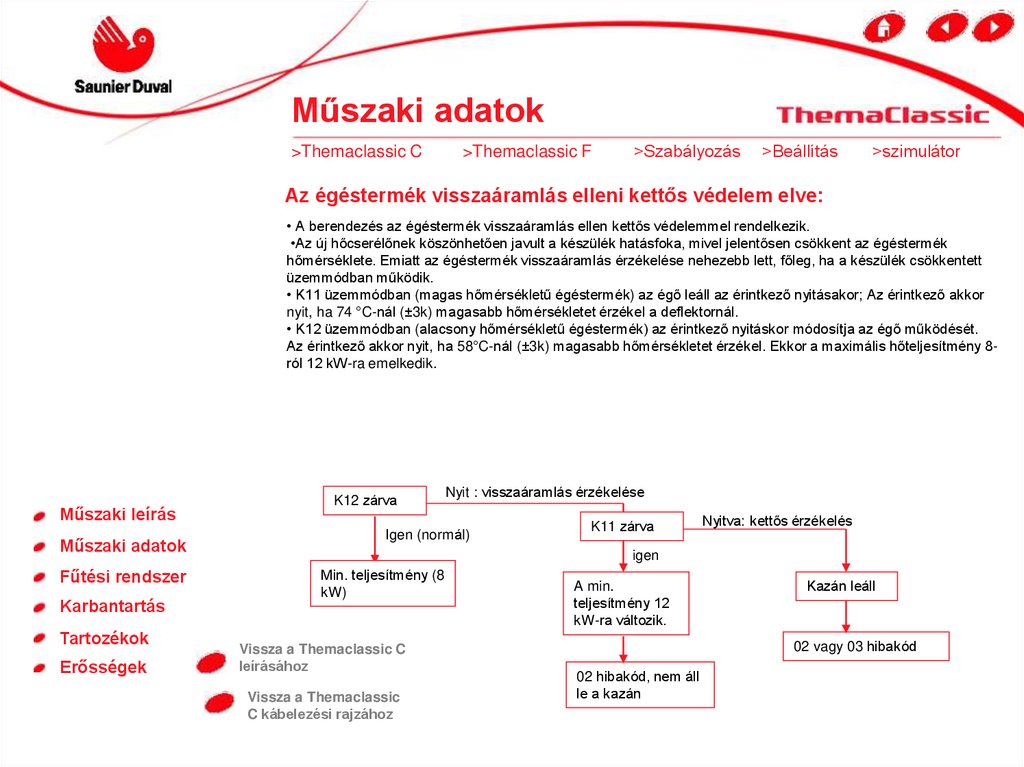

- Az égéstermék visszaáramlás elleni kettős védelem elve:
• A berendezés az égéstermék visszaáramlás ellen kettős védelemmel rendelkezik.

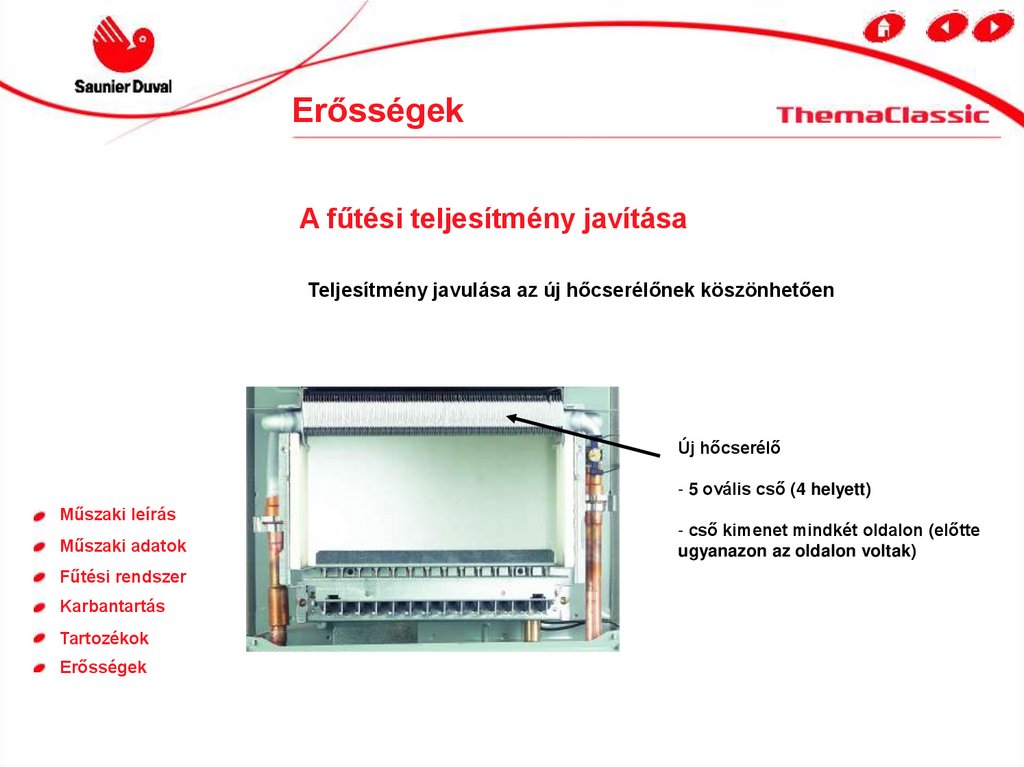

•Az új hőcserélőnek köszönhetően javult a készülék hatásfoka, mivel jelentősen csökkent az égéstermék
hőmérséklete. Emiatt az égéstermék visszaáramlás érzékelése nehezebb lett, főleg, ha a készülék csökkentett
üzemmódban működik.
• K11 üzemmódban (magas hőmérsékletű égéstermék) az égő leáll az érintkező nyitásakor; Az érintkező akkor
nyit, ha 74 °C-nál (±3k) magasabb hőmérsékletet érzékel a deflektornál.
• K12 üzemmódban (alacsony hőmérsékletű égéstermék) az érintkező nyitáskor módosítja az égő működését.
Az érintkező akkor nyit, ha 58°C-nál (±3k) magasabb hőmérsékletet érzékel. Ekkor a maximális hőteljesítmény 8ról 12 kW-ra emelkedik.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
K12 zárva
Nyit : visszaáramlás érzékelése
Igen (normál)
K11 zárva
Nyitva: kettős érzékelés
igen
Min. teljesítmény (8
kW)
Vissza a Themaclassic C
leírásához
Vissza a Themaclassic
C kábelezési rajzához
A min.
teljesítmény 12
kW-ra változik.
Kazán leáll
02 vagy 03 hibakód
02 hibakód, nem áll
le a kazán

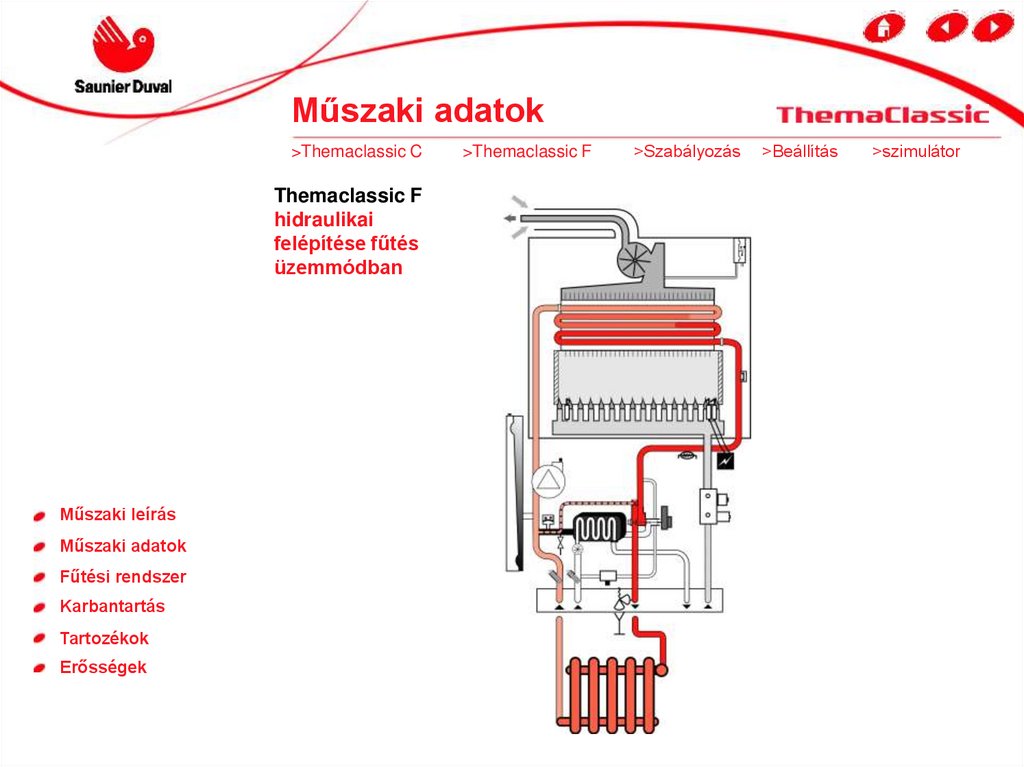

13. 13. dia

Műszaki adatok
>Themaclassic C
Themaclassic F
hidraulikai
felépítése fűtés
üzemmódban
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor

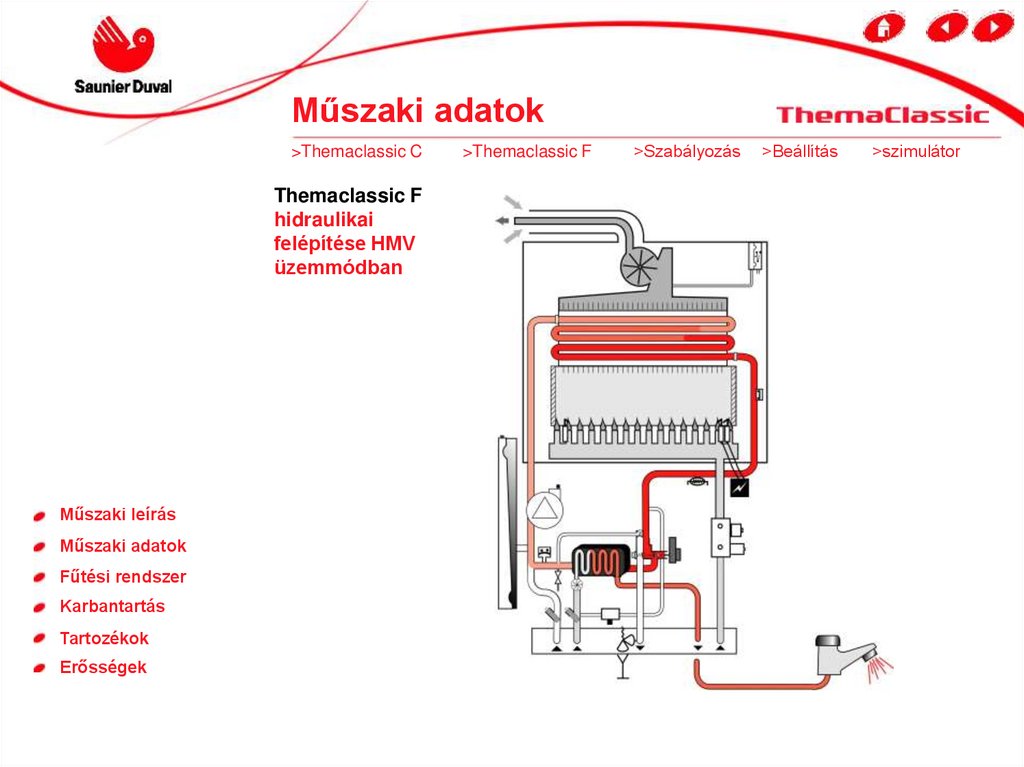

14. 14. dia

Műszaki adatok
>Themaclassic C
Themaclassic F
hidraulikai
felépítése HMV
üzemmódban
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor

15. 15. dia

Műszaki adatok
>Themaclassic C

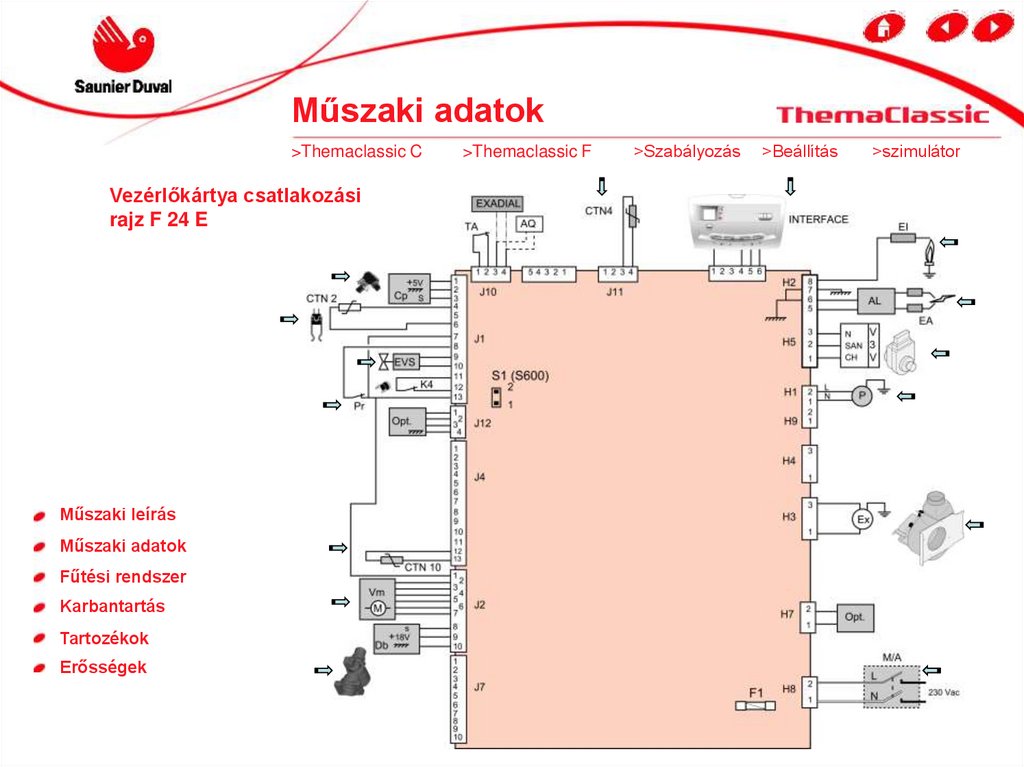

Vezérlőkártya csatlakozási
rajz F 24 E
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor

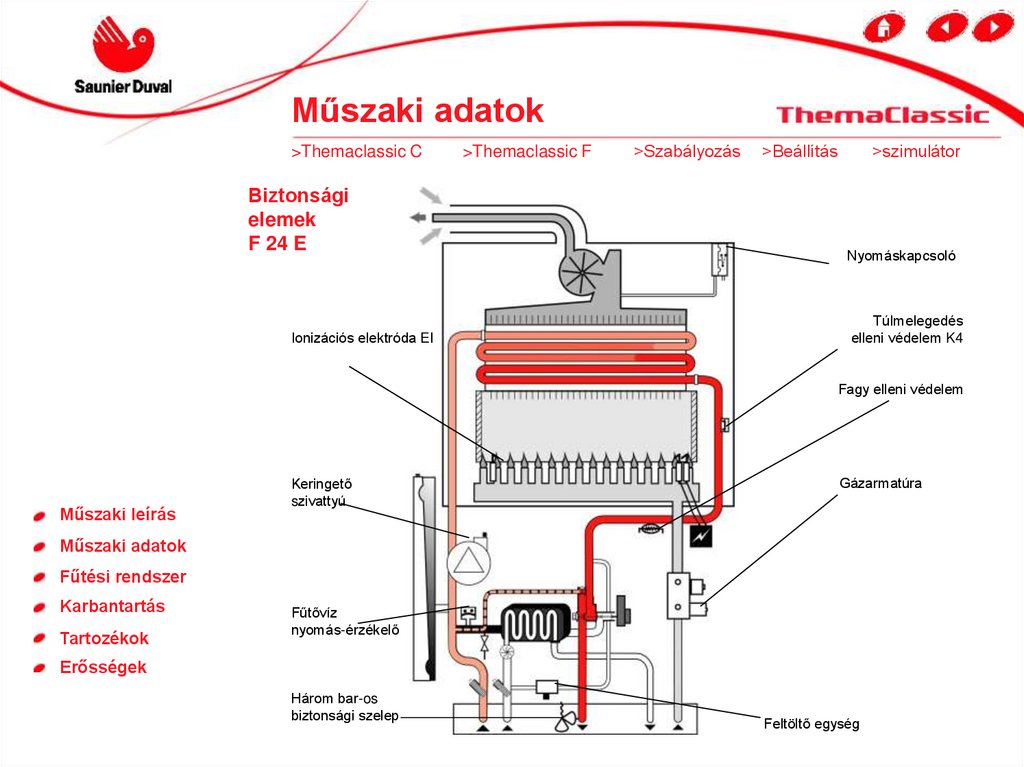

16. 16. dia

Műszaki adatok
>Themaclassic C
Biztonsági
elemek
F 24 E
Ionizációs elektróda EI
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor
Nyomáskapcsoló
Túlmelegedés
elleni védelem K4
Fagy elleni védelem
Műszaki leírás
Keringető
szivattyú
Gázarmatúra
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Fűtővíz
nyomás-érzékelő
Erősségek
Három bar-os
biztonsági szelep
Feltöltő egység

17. 17. dia

Műszaki adatok
>Themaclassic C
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor

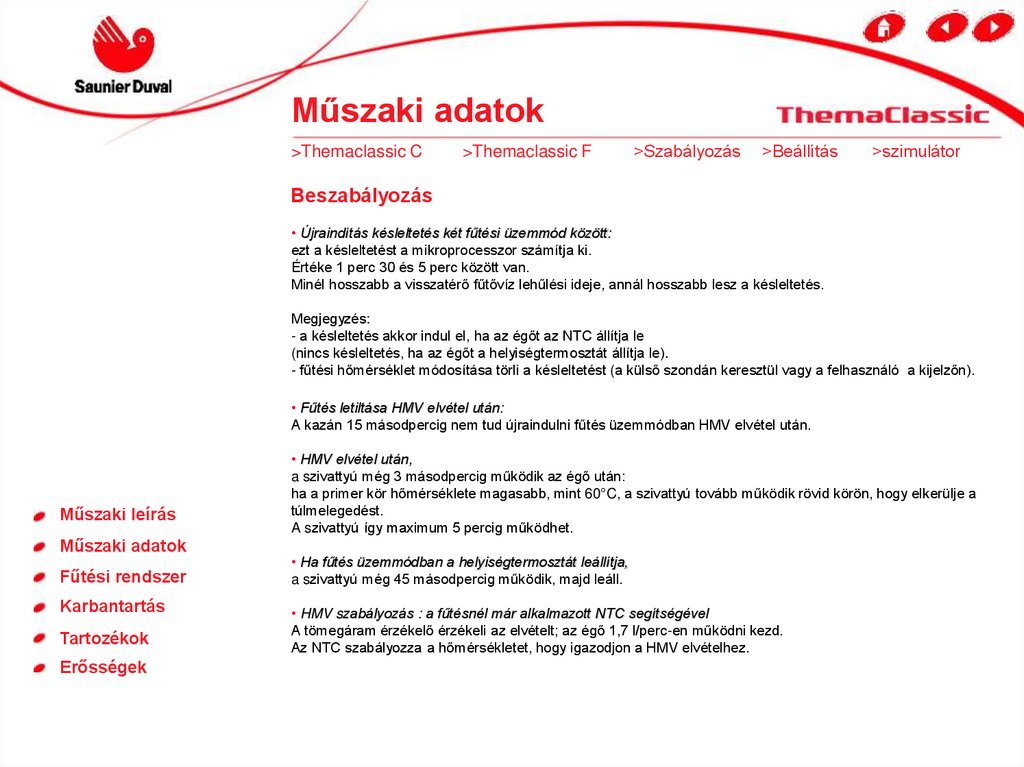

- Beszabályozás
• Újraindítás késleltetés két fűtési üzemmód között:
ezt a késleltetést a mikroprocesszor számítja ki.
Értéke 1 perc 30 és 5 perc között van.
Minél hosszabb a visszatérő fűtővíz lehűlési ideje, annál hosszabb lesz a késleltetés.
Megjegyzés:
- a késleltetés akkor indul el, ha az égőt az NTC állítja le
(nincs késleltetés, ha az égőt a helyiségtermosztát állítja le).
- fűtési hőmérséklet módosítása törli a késleltetést (a külső szondán keresztül vagy a felhasználó a kijelzőn).
• Fűtés letiltása HMV elvétel után:
A kazán 15 másodpercig nem tud újraindulni fűtés üzemmódban HMV elvétel után.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
• HMV elvétel után,
a szivattyú még 3 másodpercig működik az égő után:
ha a primer kör hőmérséklete magasabb, mint 60°C, a szivattyú tovább működik rövid körön, hogy elkerülje a
túlmelegedést.
A szivattyú így maximum 5 percig működhet.
• Ha fűtés üzemmódban a helyiségtermosztát leállítja,
a szivattyú még 45 másodpercig működik, majd leáll.
• HMV szabályozás : a fűtésnél már alkalmazott NTC segítségével
A tömegáram érzékelő érzékeli az elvételt; az égő 1,7 l/perc-en működni kezd.
Az NTC szabályozza a hőmérsékletet, hogy igazodjon a HMV elvételhez.

18. 18. dia

Műszaki adatok
>Themaclassic C
>Themaclassic F
>Szabályozás
>Beállítás

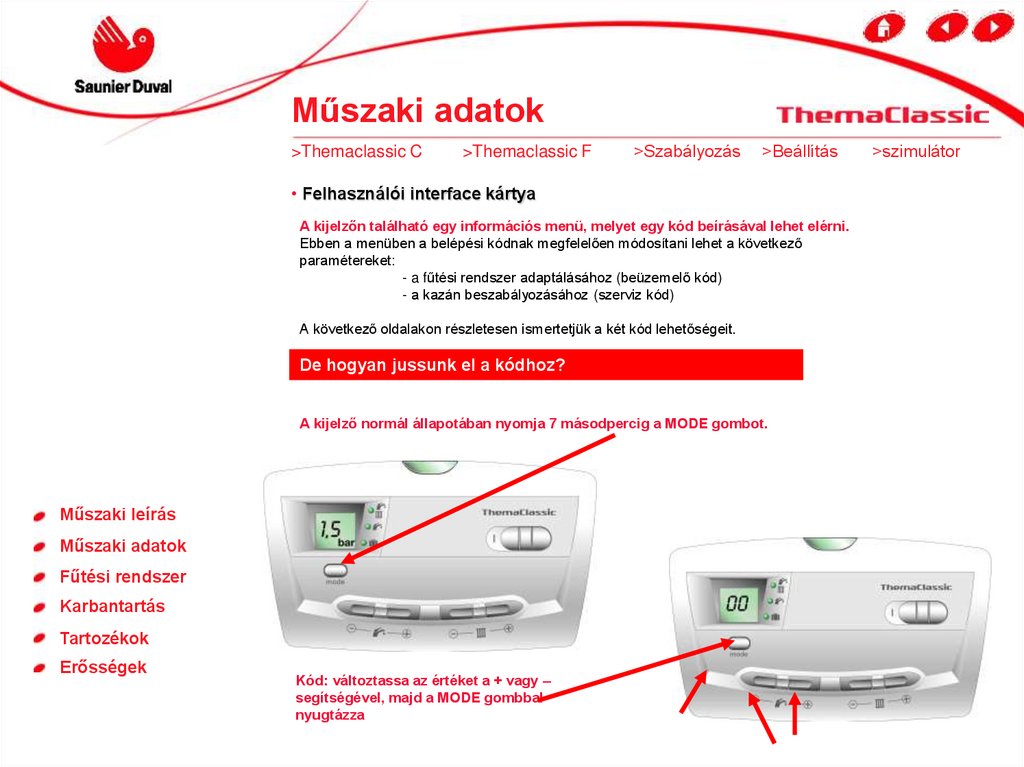

• Felhasználói interface kártya
A kijelzőn található egy információs menü, melyet egy kód beírásával lehet elérni.
Ebben a menüben a belépési kódnak megfelelően módosítani lehet a következő
paramétereket:
- a fűtési rendszer adaptálásához (beüzemelő kód)
- a kazán beszabályozásához (szerviz kód)
A következő oldalakon részletesen ismertetjük a két kód lehetőségeit.
De hogyan jussunk el a kódhoz?
A kijelző normál állapotában nyomja 7 másodpercig a MODE gombot.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Kód: változtassa az értéket a + vagy –
segítségével, majd a MODE gombbal
nyugtázza
>szimulátor

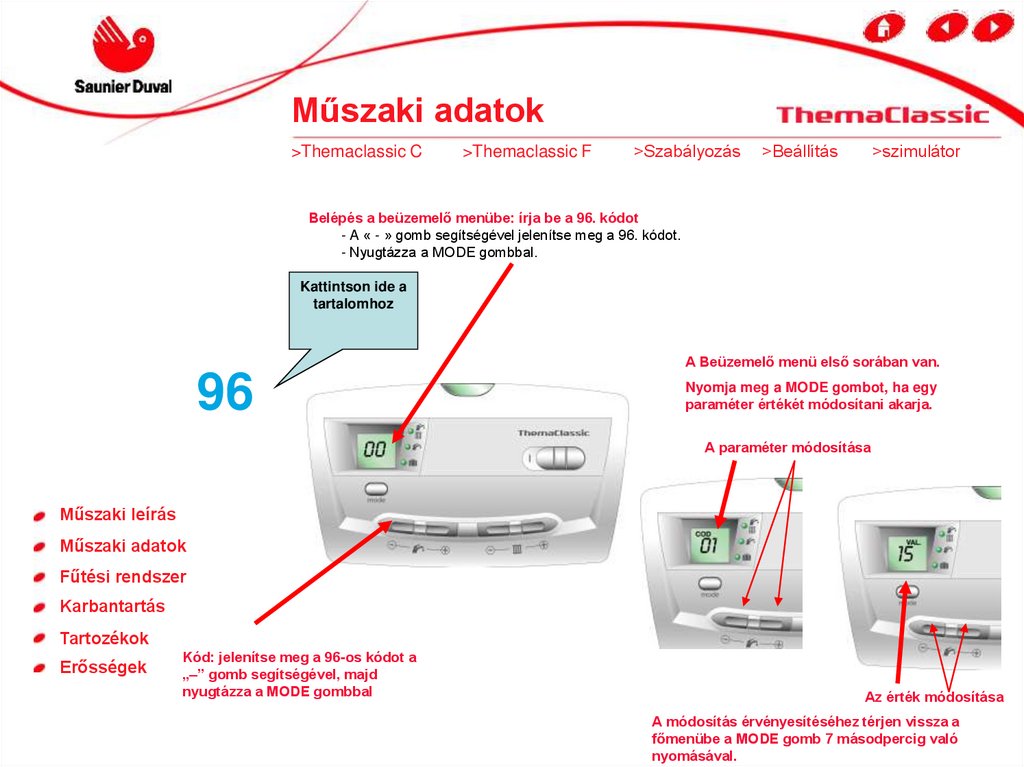

19. 19. dia

Műszaki adatok
>Themaclassic C
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor
Belépés a beüzemelő menübe: írja be a 96. kódot
- A « - » gomb segítségével jelenítse meg a 96. kódot.
- Nyugtázza a MODE gombbal.
Kattintson ide a
tartalomhoz
A Beüzemelő menü első sorában van.
96
Nyomja meg a MODE gombot, ha egy
paraméter értékét módosítani akarja.
A paraméter módosítása
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Kód: jelenítse meg a 96-os kódot a
„–” gomb segítségével, majd
nyugtázza a MODE gombbal
Az érték módosítása
A módosítás érvényesítéséhez térjen vissza a
főmenübe a MODE gomb 7 másodpercig való
nyomásával.

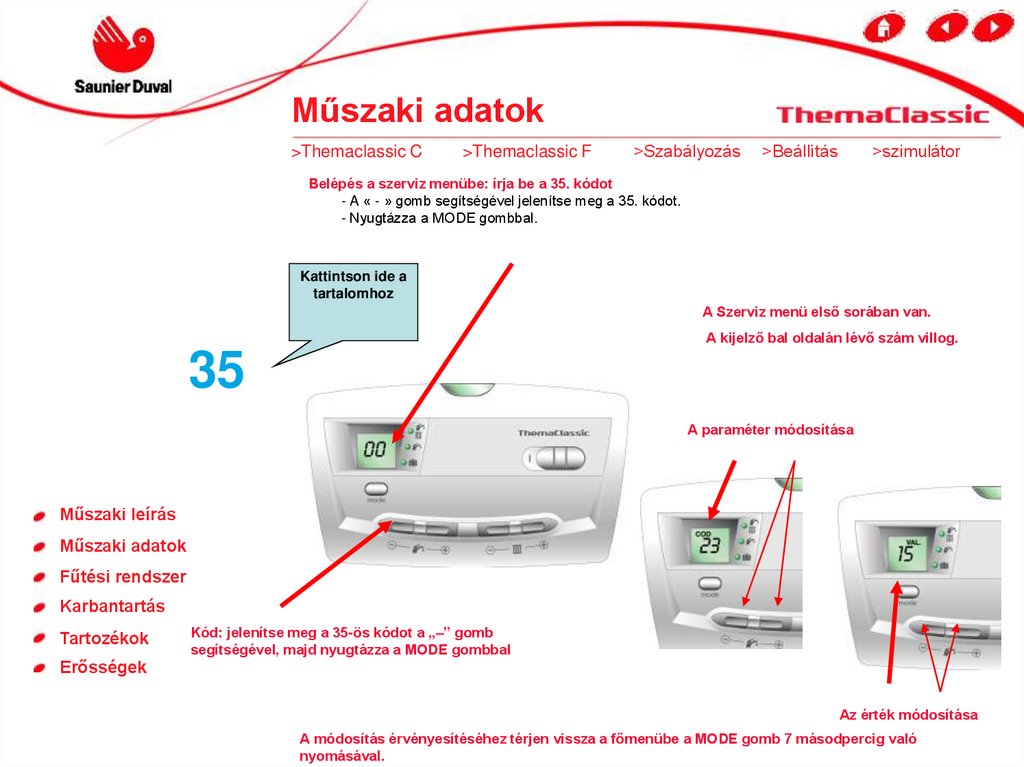

20. 20. dia

Műszaki adatok
>Themaclassic C
>Themaclassic F
>Szabályozás
>Beállítás
>szimulátor
Belépés a szerviz menübe: írja be a 35. kódot
- A « - » gomb segítségével jelenítse meg a 35. kódot.
- Nyugtázza a MODE gombbal.
Kattintson ide a
tartalomhoz
A Szerviz menü első sorában van.
A kijelző bal oldalán lévő szám villog.
35
A paraméter módosítása
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Kód: jelenítse meg a 35-ös kódot a „–” gomb
segítségével, majd nyugtázza a MODE gombbal
Erősségek
Az érték módosítása
A módosítás érvényesítéséhez térjen vissza a főmenübe a MODE gomb 7 másodpercig való
nyomásával.

21. 21. dia

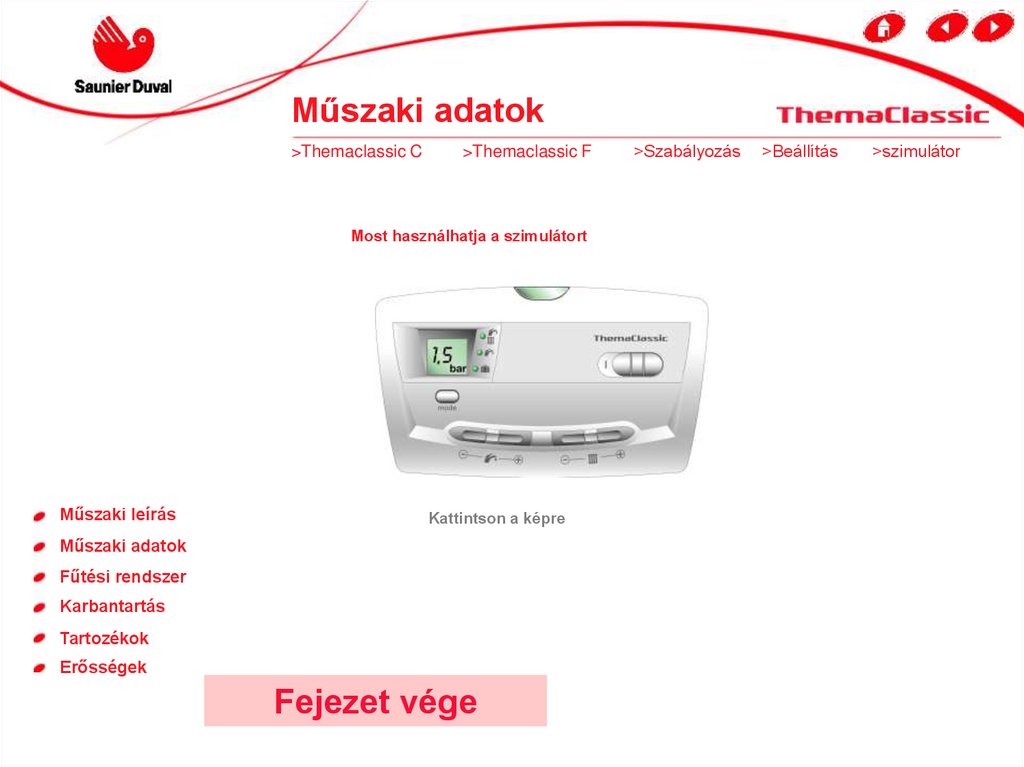

Műszaki adatok
>Themaclassic C
>Themaclassic F
Most használhatja a szimulátort
Műszaki leírás
Kattintson a képre
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Fejezet vége
>Szabályozás
>Beállítás
>szimulátor

22. 22. dia

Fűtési rendszer
> Felszerelés
> Víz- és gáz
csatlakozások
> Égéstermék
elvezetők
csatlakozása
> Elektromos
csatlakozások

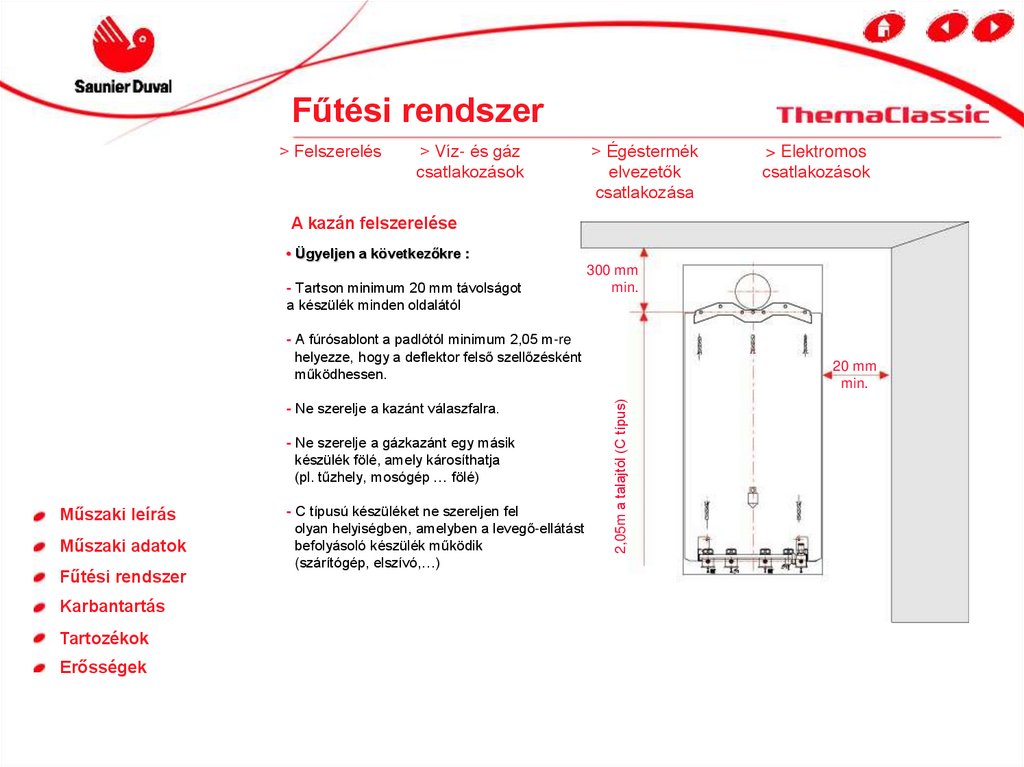

A kazán felszerelése
• Ügyeljen a következőkre :
- Tartson minimum 20 mm távolságot
a készülék minden oldalától
300 mm
min.
- A fúrósablont a padlótól minimum 2,05 m-re
helyezze, hogy a deflektor felső szellőzésként
működhessen.
- Ne szerelje a gázkazánt egy másik
készülék fölé, amely károsíthatja
(pl. tűzhely, mosógép … fölé)
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
- C típusú készüléket ne szereljen fel
olyan helyiségben, amelyben a levegő-ellátást
befolyásoló készülék működik
(szárítógép, elszívó,…)
2,05m a talajtól (C típus)
- Ne szerelje a kazánt válaszfalra.
20 mm
min.

23. 23. dia

Fűtési rendszer
>
Felszerelés
> Víz- és gáz
csatlakozások

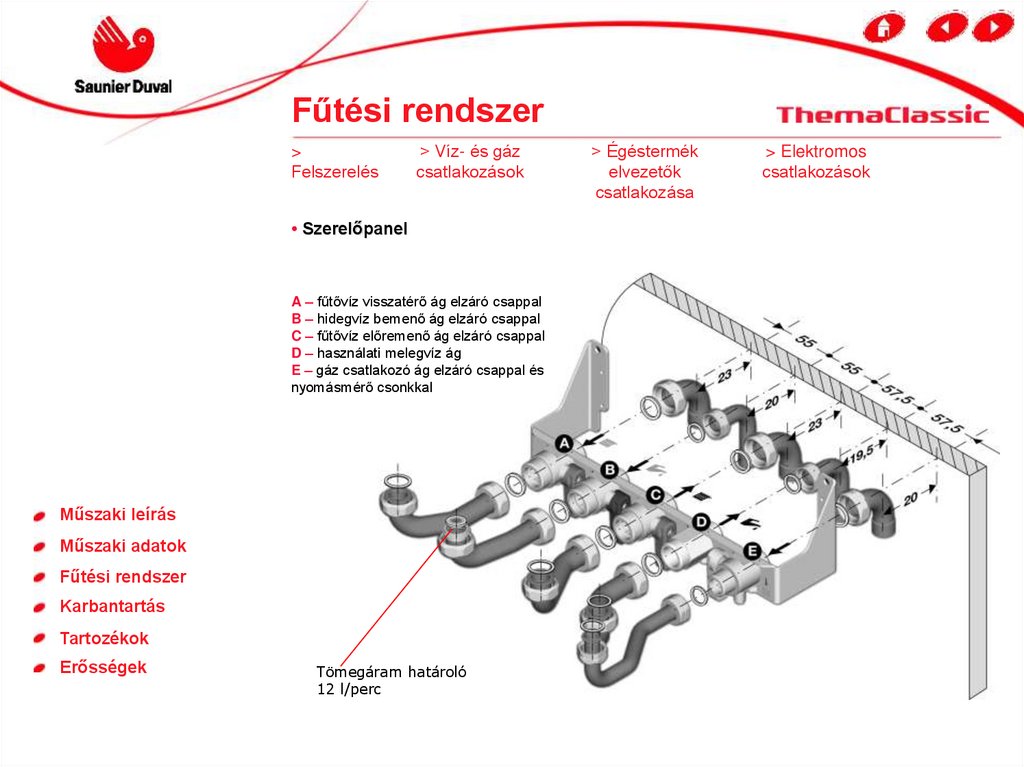

• Szerelőpanel
A – fűtővíz visszatérő ág elzáró csappal
B – hidegvíz bemenő ág elzáró csappal
C – fűtővíz előremenő ág elzáró csappal
D – használati melegvíz ág
E – gáz csatlakozó ág elzáró csappal és
nyomásmérő csonkkal
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Tömegáram határoló
12 l/perc
> Égéstermék
elvezetők
csatlakozása
> Elektromos
csatlakozások

24. 24. dia

Fűtési rendszer
>
Felszerelés
> Víz- és gáz
csatlakozások
> Égéstermék
elvezetők
csatlakozása

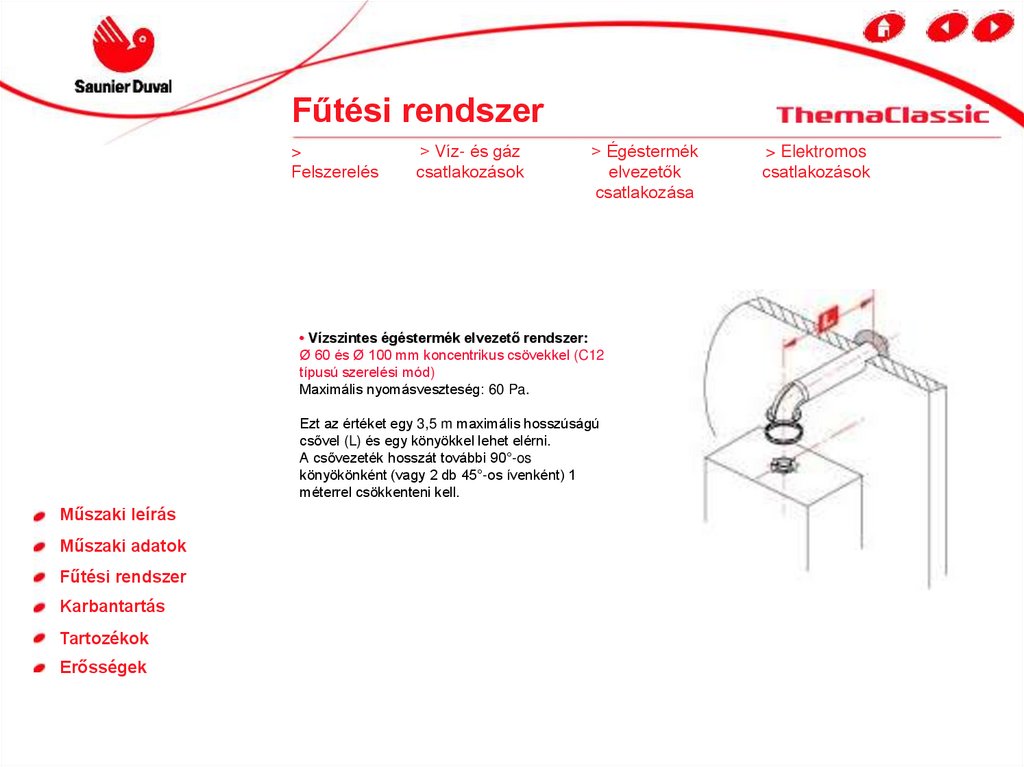

• Vízszintes égéstermék elvezető rendszer:
Ø 60 és Ø 100 mm koncentrikus csövekkel (C12
típusú szerelési mód)
Maximális nyomásveszteség: 60 Pa.
Ezt az értéket egy 3,5 m maximális hosszúságú
csővel (L) és egy könyökkel lehet elérni.
A csővezeték hosszát további 90°-os
könyökönként (vagy 2 db 45°-os ívenként) 1
méterrel csökkenteni kell.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
> Elektromos
csatlakozások

25. 25. dia

Fűtési rendszer
>
Felszerelés
> Víz- és gáz
csatlakozások
> Égéstermék
elvezetők
csatlakozása

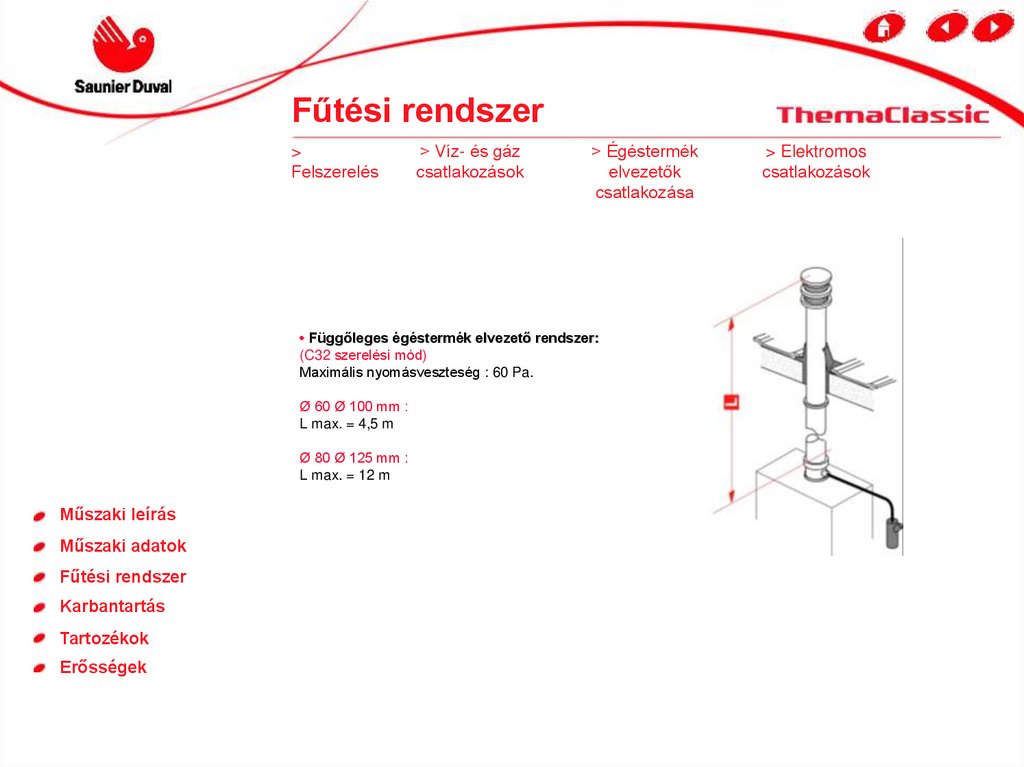

• Függőleges égéstermék elvezető rendszer:
(C32 szerelési mód)
Maximális nyomásveszteség : 60 Pa.
Ø 60 Ø 100 mm :
L max. = 4,5 m
Ø 80 Ø 125 mm :
L max. = 12 m
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
> Elektromos
csatlakozások

26. 26. dia

Fűtési rendszer
>
Felszerelés
> Víz- és gáz
csatlakozások
> Égéstermék
elvezetők
csatlakozása
> Elektromos
csatlakozások

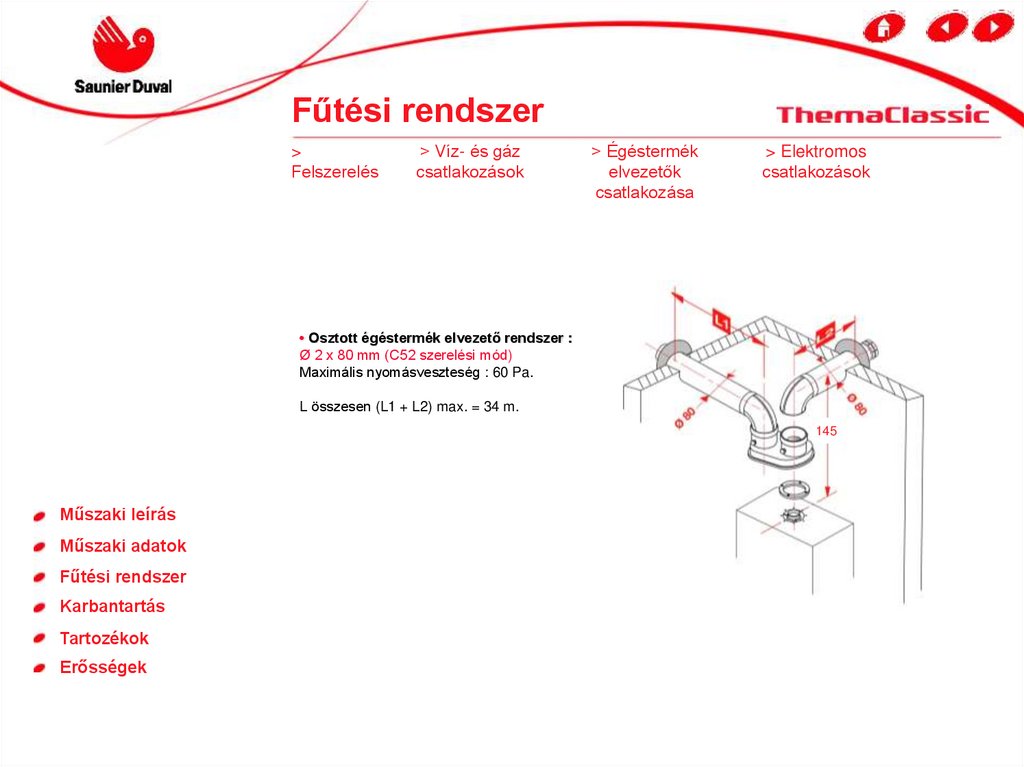

• Osztott égéstermék elvezető rendszer :
Ø 2 x 80 mm (C52 szerelési mód)
Maximális nyomásveszteség : 60 Pa.
L összesen (L1 + L2) max. = 34 m.
145
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek

27. 27. dia

Fűtési rendszer
>
Felszerelés
> Víz- és gáz
csatlakozások

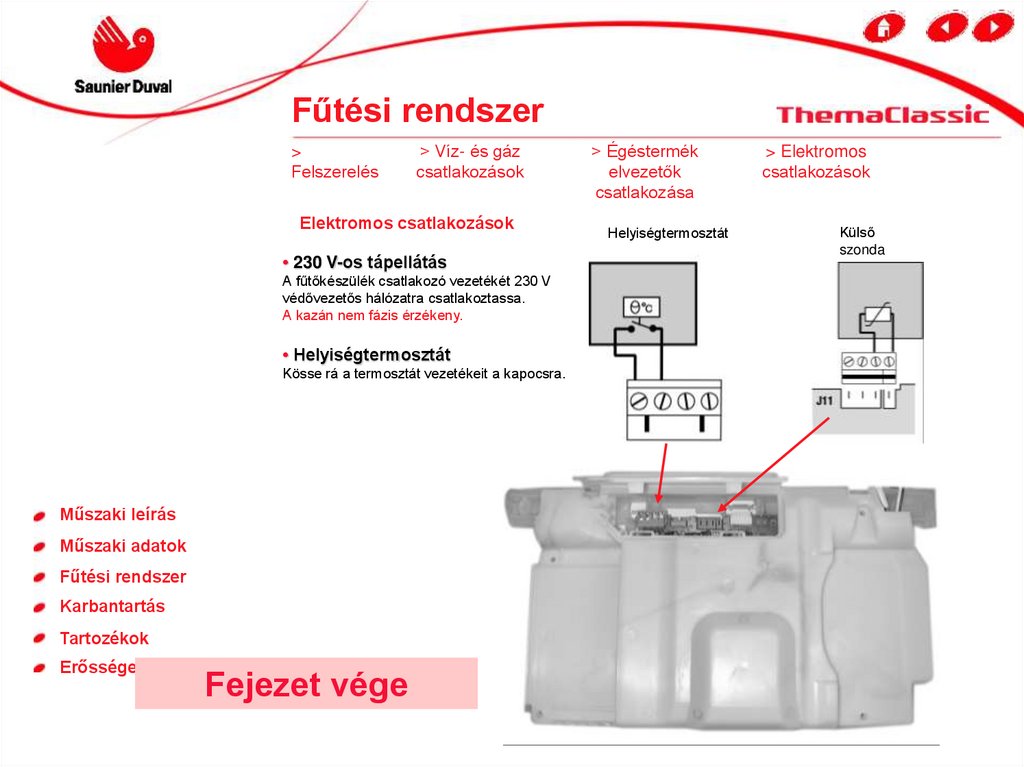

Elektromos csatlakozások
• 230 V-os tápellátás
A fűtőkészülék csatlakozó vezetékét 230 V
védővezetős hálózatra csatlakoztassa.
A kazán nem fázis érzékeny.
• Helyiségtermosztát
Kösse rá a termosztát vezetékeit a kapocsra.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Fejezet vége
> Égéstermék
elvezetők
csatlakozása
Helyiségtermosztát
> Elektromos
csatlakozások
Külső
szonda

28. 28. dia

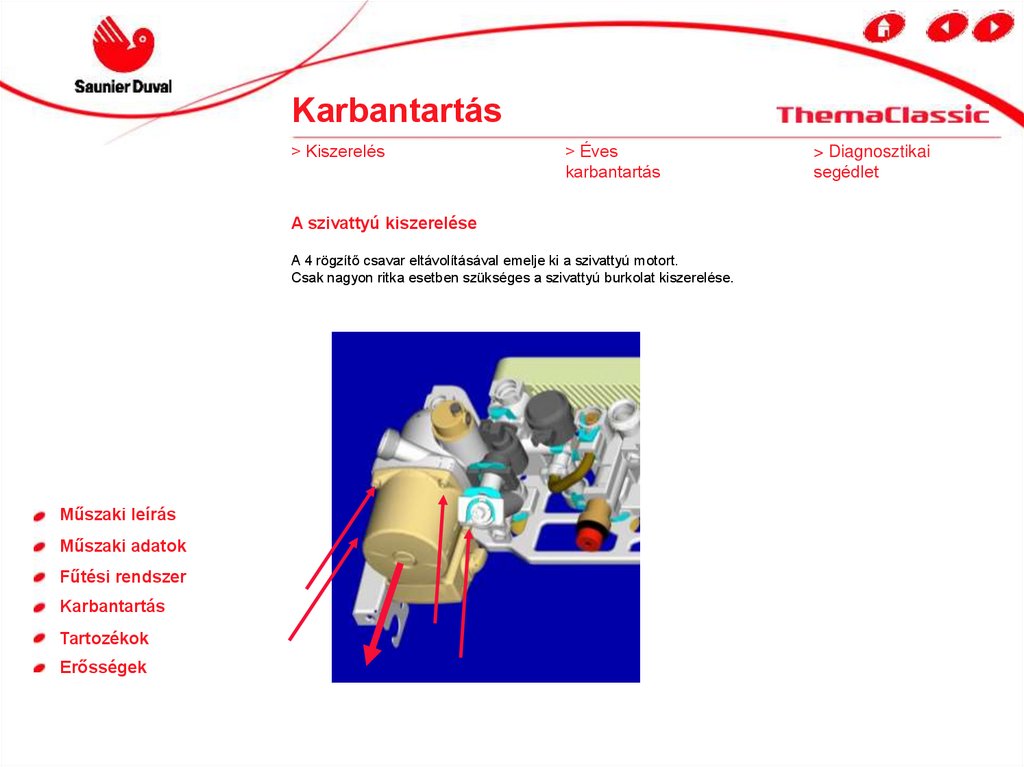

Karbantartás
> Kiszerelés
> Éves
karbantartás
A szivattyú kiszerelése
A 4 rögzítő csavar eltávolításával emelje ki a szivattyú motort.
Csak nagyon ritka esetben szükséges a szivattyú burkolat kiszerelése.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
> Diagnosztikai
segédlet

29. 29. dia

Karbantartás
> Kiszerelés
> Éves
karbantartás

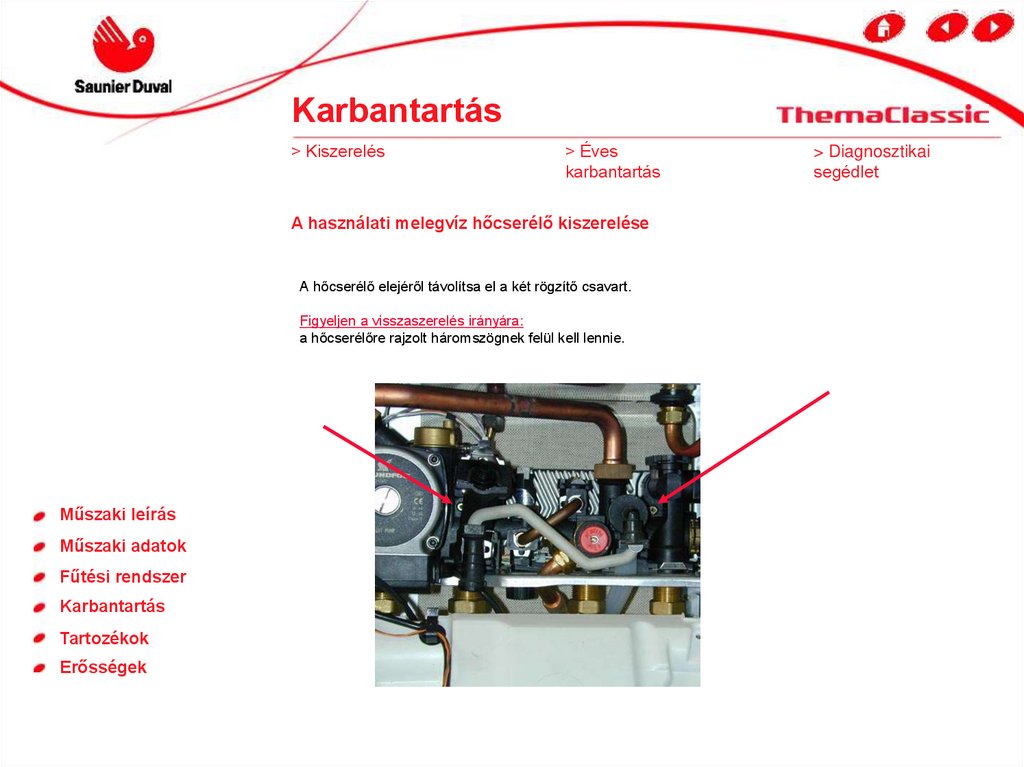

A használati melegvíz hőcserélő kiszerelése
A hőcserélő elejéről távolítsa el a két rögzítő csavart.
Figyeljen a visszaszerelés irányára:
a hőcserélőre rajzolt háromszögnek felül kell lennie.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
> Diagnosztikai
segédlet

30. 30. dia

Karbantartás
> Kiszerelés
> Éves
karbantartás
> Diagnosztikai
segédlet

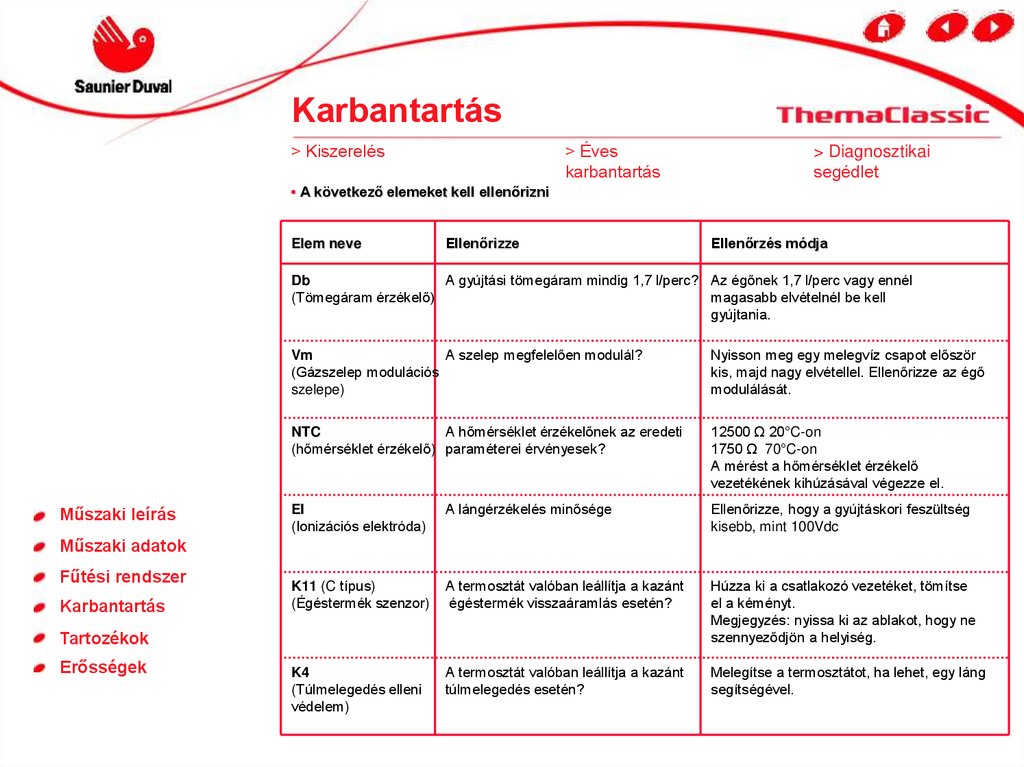

• A következő elemeket kell ellenőrizni
Elem neve
Ellenőrizze
Ellenőrzés módja
Db
A gyújtási tömegáram mindig 1,7 l/perc? Az égőnek 1,7 l/perc vagy ennél
(Tömegáram érzékelő)
magasabb elvételnél be kell
gyújtania.
Műszaki leírás
Vm
A szelep megfelelően modulál?
(Gázszelep modulációs
szelepe)
Nyisson meg egy melegvíz csapot először
kis, majd nagy elvétellel. Ellenőrizze az égő
modulálását.
NTC
A hőmérséklet érzékelőnek az eredeti
(hőmérséklet érzékelő) paraméterei érvényesek?
12500 Ω 20°C-on
1750 Ω 70°C-on
A mérést a hőmérséklet érzékelő
vezetékének kihúzásával végezze el.
EI
(Ionizációs elektróda)
A lángérzékelés minősége
Ellenőrizze, hogy a gyújtáskori feszültség
kisebb, mint 100Vdc
K11 (C típus)
(Égéstermék szenzor)
A termosztát valóban leállítja a kazánt
égéstermék visszaáramlás esetén?
Húzza ki a csatlakozó vezetéket, tömítse
el a kéményt.
Megjegyzés: nyissa ki az ablakot, hogy ne
szennyeződjön a helyiség.
K4
(Túlmelegedés elleni
védelem)
A termosztát valóban leállítja a kazánt
túlmelegedés esetén?
Melegítse a termosztátot, ha lehet, egy láng
segítségével.
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek

31. 31. dia

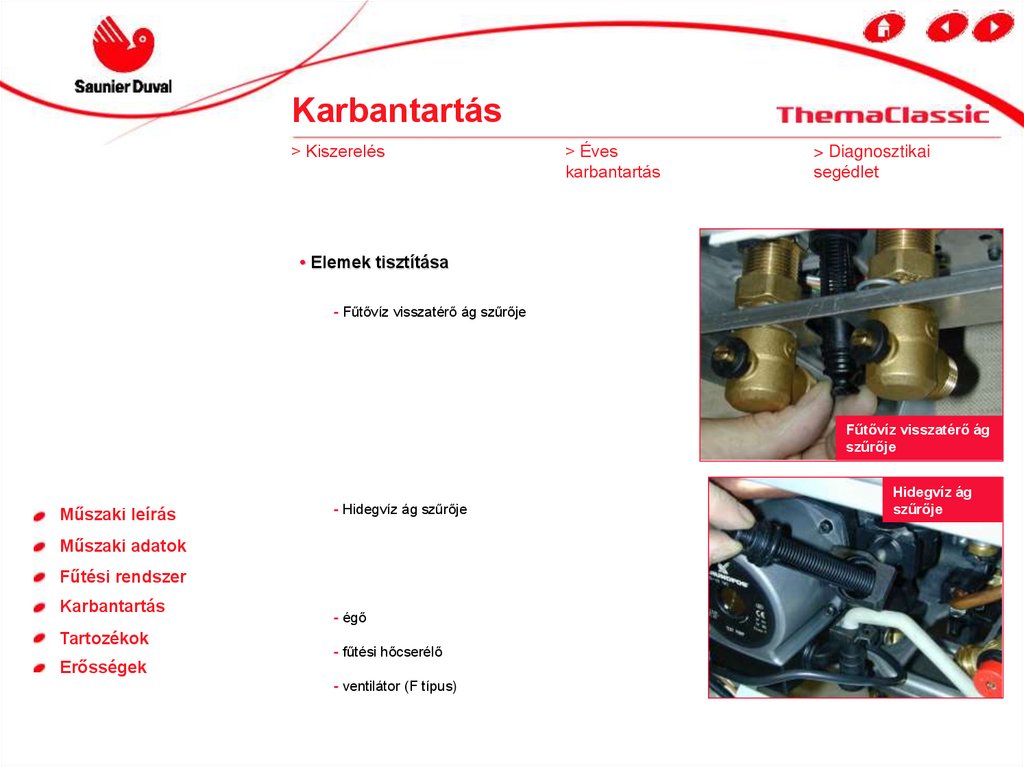

Karbantartás
> Kiszerelés
> Éves
karbantartás
> Diagnosztikai
segédlet
• Elemek tisztítása
- Fűtővíz visszatérő ág szűrője
Fűtővíz visszatérő ág
szűrője
Műszaki leírás
- Hidegvíz ág szűrője
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
- égő
- fűtési hőcserélő
- ventilátor (F típus)
Hidegvíz ág
szűrője

32. 32. dia

Karbantartás
> Kiszerelés
> Éves
karbantartás
> Diagnosztikai
segédlet

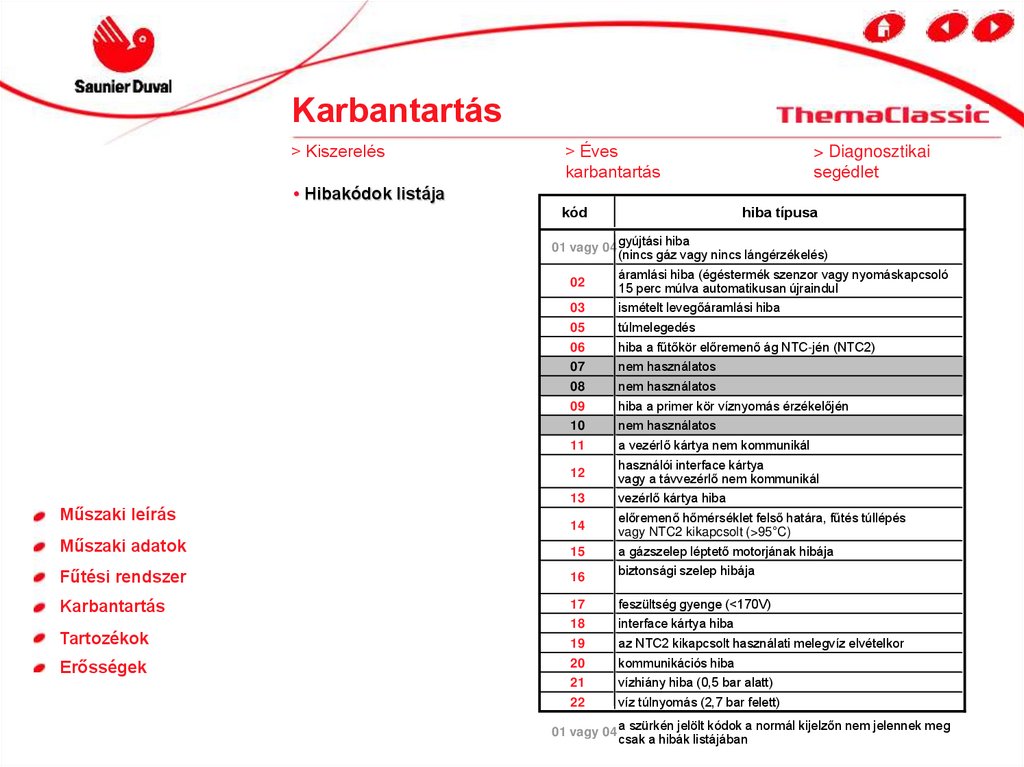

• Hibakódok listája
kód
hiba típusa
01 vagy 04 gyújtási hiba
(nincs gáz vagy nincs lángérzékelés)
02
áramlási hiba (égéstermék szenzor vagy nyomáskapcsoló
15 perc múlva automatikusan újraindul
03
ismételt levegőáramlási hiba
05
túlmelegedés
06
hiba a fűtőkör előremenő ág NTC-jén (NTC2)
07
nem használatos
08
nem használatos
09
hiba a primer kör víznyomás érzékelőjén
10
nem használatos
11
a vezérlő kártya nem kommunikál
12
használói interface kártya
vagy a távvezérlő nem kommunikál
13
vezérlő kártya hiba
14
Műszaki adatok
előremenő hőmérséklet felső határa, fűtés túllépés
vagy NTC2 kikapcsolt (>95°C)
15
a gázszelep léptető motorjának hibája
Fűtési rendszer
16
biztonsági szelep hibája
Karbantartás
17
feszültség gyenge (<170V)
18
interface kártya hiba
19
az NTC2 kikapcsolt használati melegvíz elvételkor
20
kommunikációs hiba
21
vízhiány hiba (0,5 bar alatt)
22
víz túlnyomás (2,7 bar felett)
Műszaki leírás
Tartozékok
Erősségek
01 vagy 04 a szürkén jelölt kódok a normál kijelzőn nem jelennek meg
csak a hibák listájában

33. 33. dia

Tartozékok

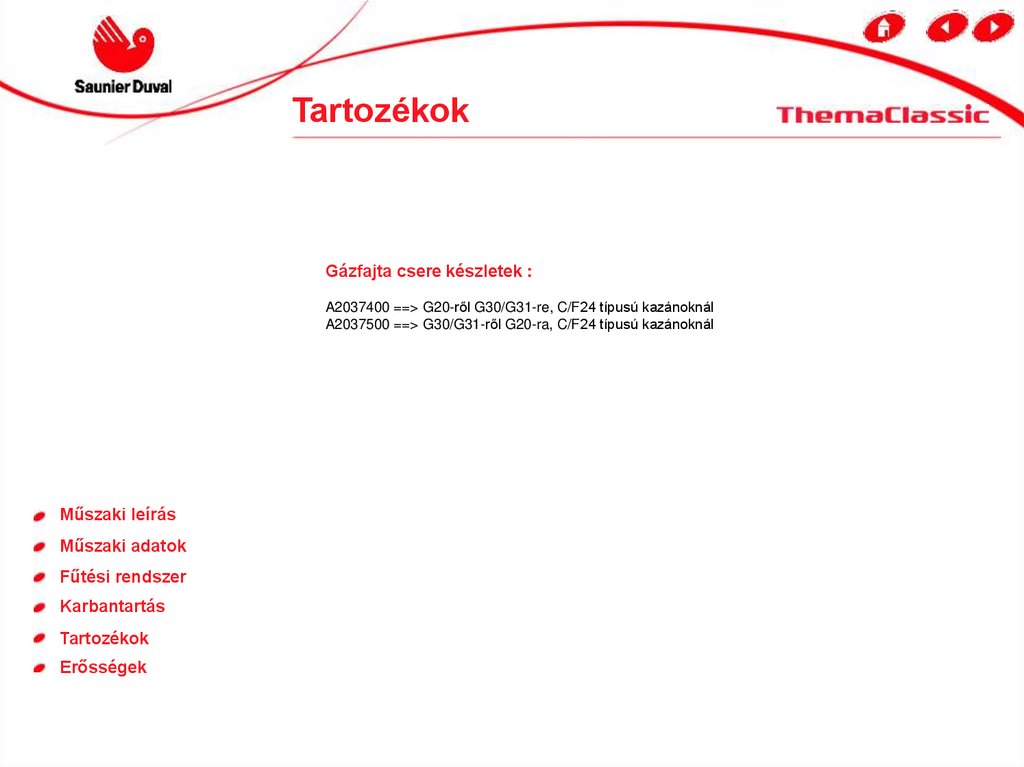

Gázfajta csere készletek :
A2037400 ==> G20-ről G30/G31-re, C/F24 típusú kazánoknál
A2037500 ==> G30/G31-ről G20-ra, C/F24 típusú kazánoknál
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek

34. 34. dia

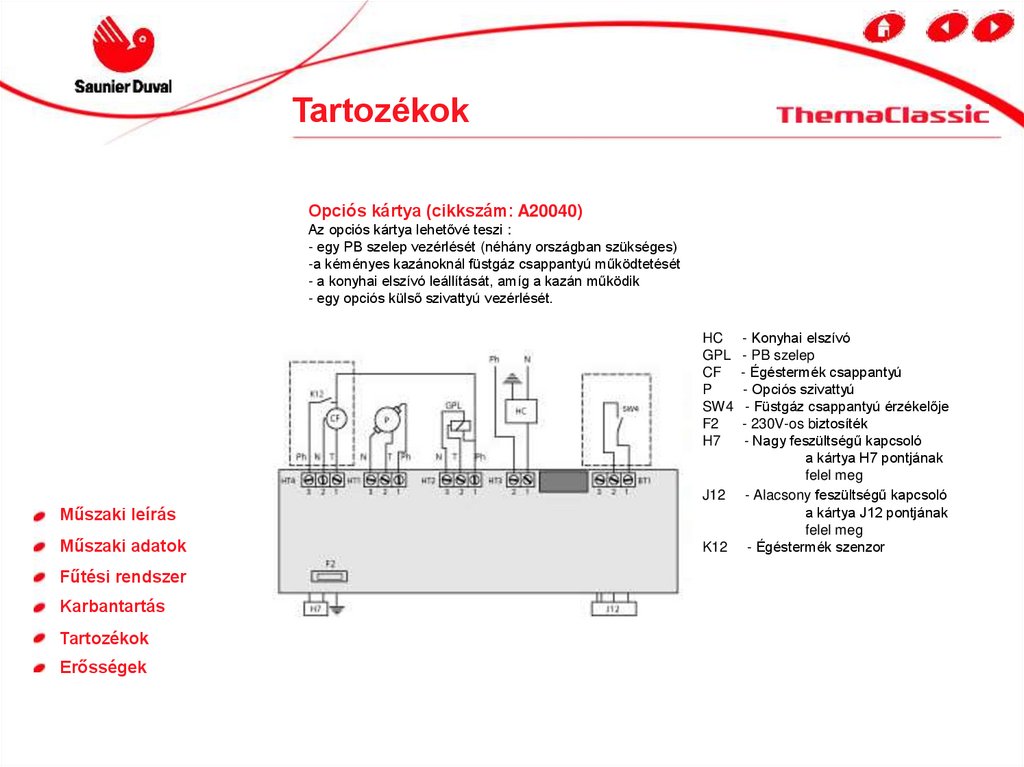

Tartozékok
Opciós kártya (cikkszám: A20040)
Az opciós kártya lehetővé teszi :
- egy PB szelep vezérlését (néhány országban szükséges)
-a kéményes kazánoknál füstgáz csappantyú működtetését
- a konyhai elszívó leállítását, amíg a kazán működik
- egy opciós külső szivattyú vezérlését.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
HC - Konyhai elszívó
GPL - PB szelep
CF - Égéstermék csappantyú
P
- Opciós szivattyú
SW4 - Füstgáz csappantyú érzékelője
F2
- 230V-os biztosíték
H7
- Nagy feszültségű kapcsoló
a kártya H7 pontjának
felel meg
J12 - Alacsony feszültségű kapcsoló
a kártya J12 pontjának
felel meg
K12 - Égéstermék szenzor

35. 35. dia

Tartozékok

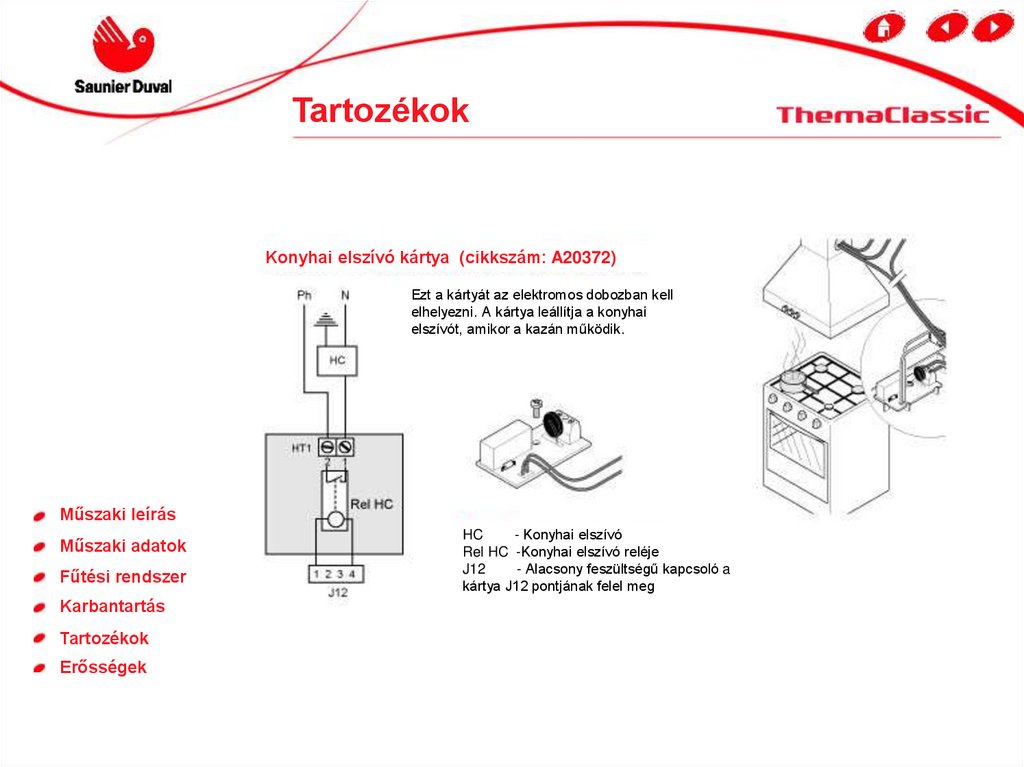

Konyhai elszívó kártya (cikkszám: A20372)
Ezt a kártyát az elektromos dobozban kell
elhelyezni. A kártya leállítja a konyhai
elszívót, amikor a kazán működik.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
HC
- Konyhai elszívó
Rel HC -Konyhai elszívó reléje
J12
- Alacsony feszültségű kapcsoló a
kártya J12 pontjának felel meg

36. 36. dia

Tartozékok

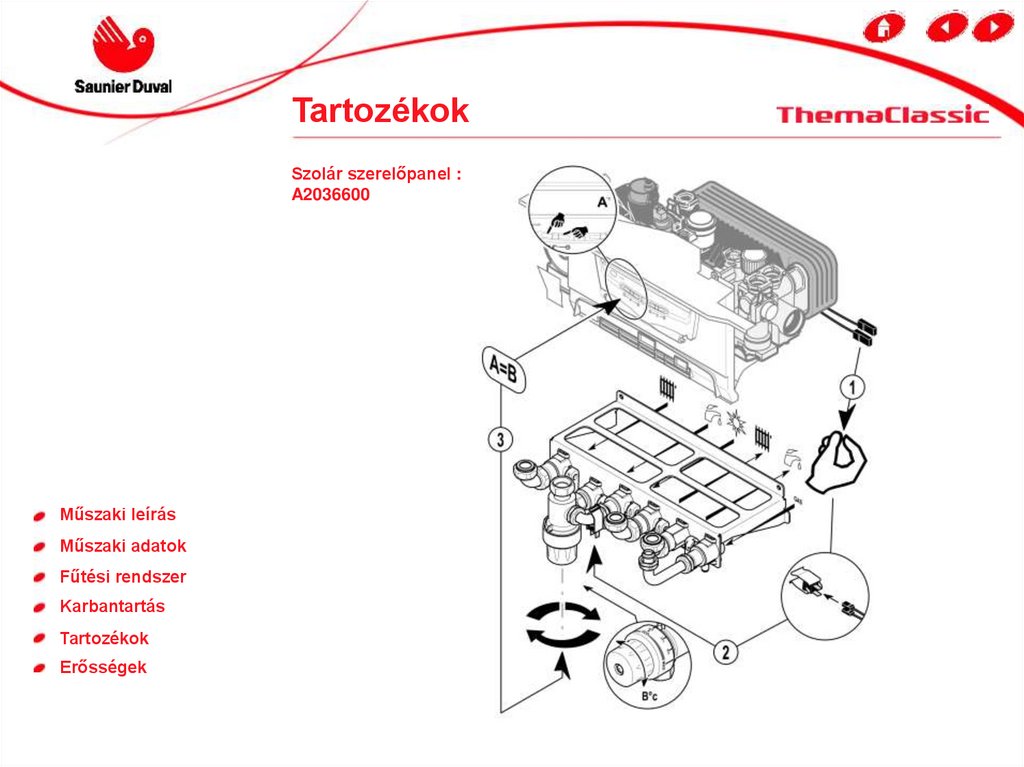

Szolár szerelőpanel :
A2036600
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek

37. 37. dia

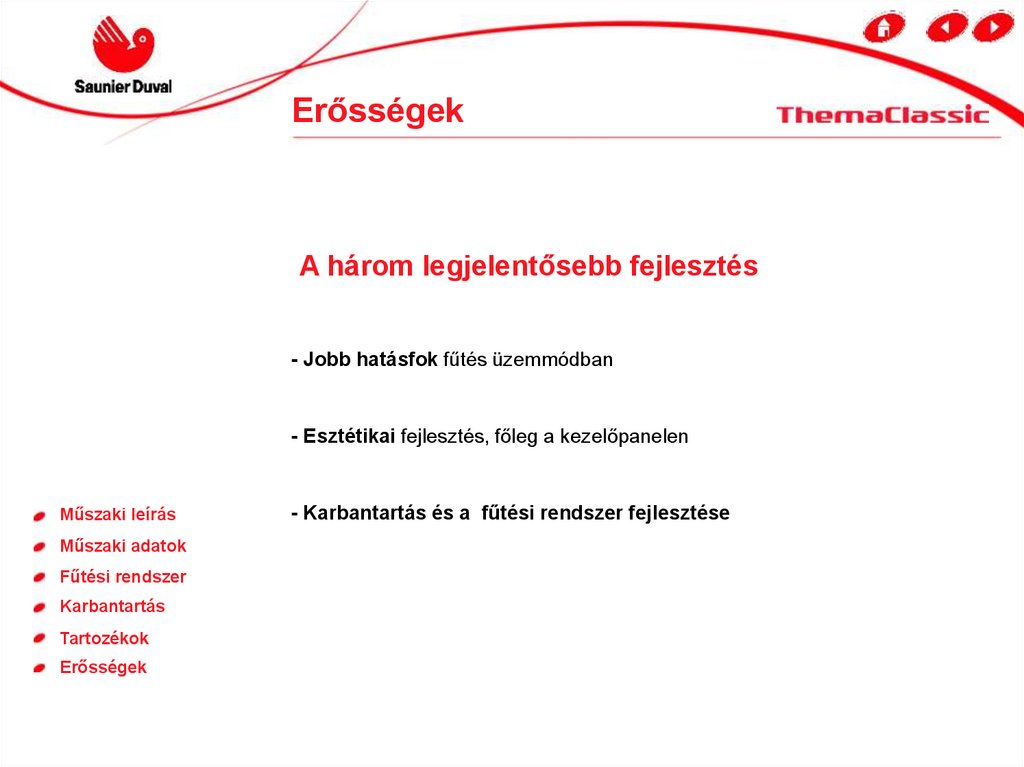

Erősségek
A három legjelentősebb fejlesztés
- Jobb hatásfok fűtés üzemmódban
- Esztétikai fejlesztés, főleg a kezelőpanelen
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
- Karbantartás és a fűtési rendszer fejlesztése

38. 38. dia

Erősségek

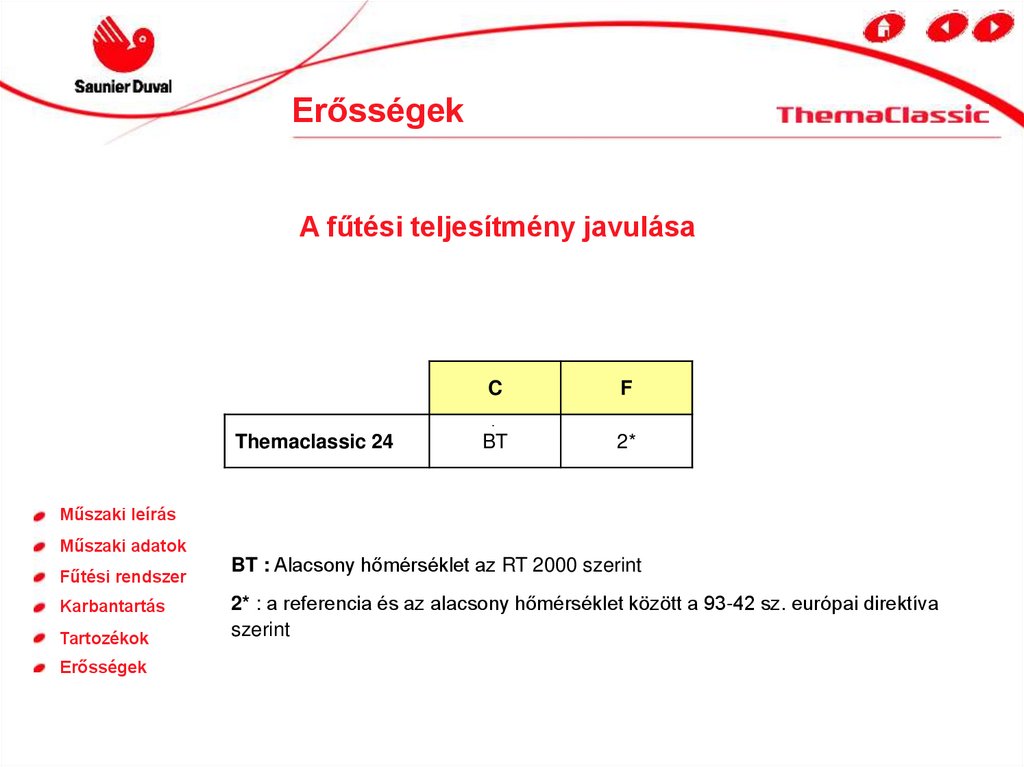

A fűtési teljesítmény javulása
Themaclassic 24
C
F
BT
2*
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
BT : Alacsony hőmérséklet az RT 2000 szerint
2* : a referencia és az alacsony hőmérséklet között a 93-42 sz. európai direktíva
szerint

39. 39. dia

Erősségek
A fűtési teljesítmény javítása
Teljesítmény javulása az új hőcserélőnek köszönhetően
Új hőcserélő
- 5 ovális cső (4 helyett)
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
- cső kimenet mindkét oldalon (előtte
ugyanazon az oldalon voltak)

40. 40. dia

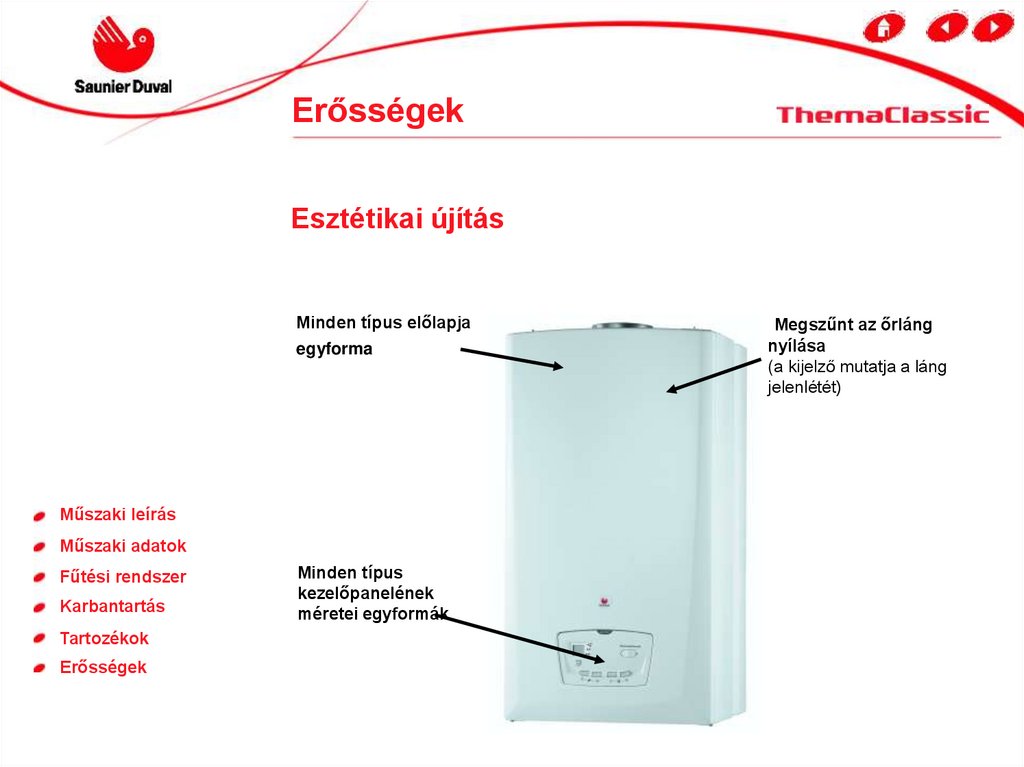

Erősségek
Esztétikai újítás
Minden típus előlapja
egyforma
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Minden típus
kezelőpanelének
méretei egyformák
Megszűnt az őrláng
nyílása
(a kijelző mutatja a láng
jelenlétét)

41. 41. dia

Erősségek

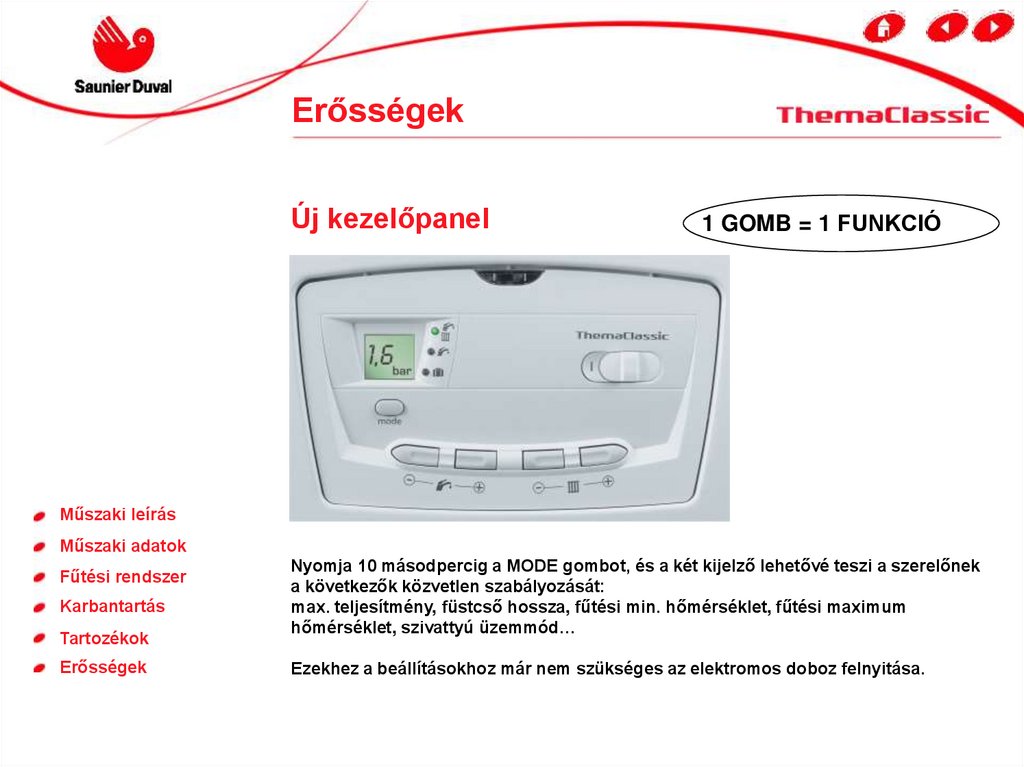

Új kezelőpanel
1 GOMB = 1 FUNKCIÓ
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Nyomja 10 másodpercig a MODE gombot, és a két kijelző lehetővé teszi a szerelőnek
a következők közvetlen szabályozását:
max. teljesítmény, füstcső hossza, fűtési min. hőmérséklet, fűtési maximum
hőmérséklet, szivattyú üzemmód…
Ezekhez a beállításokhoz már nem szükséges az elektromos doboz felnyitása.

42. 42. dia

Erősségek

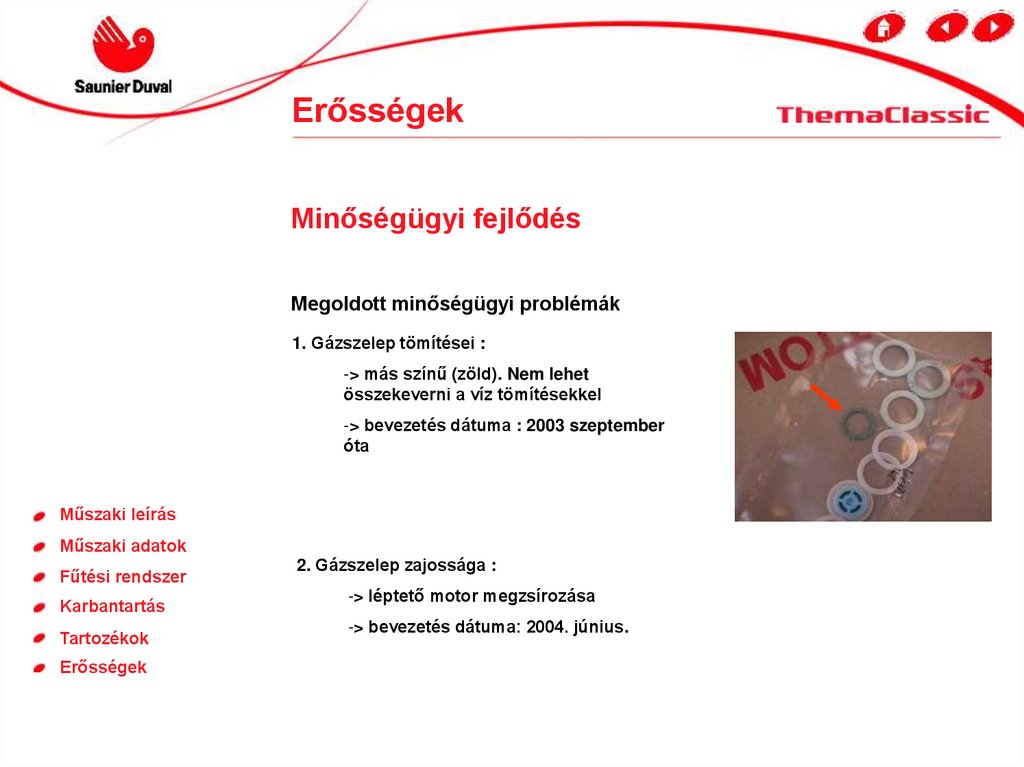

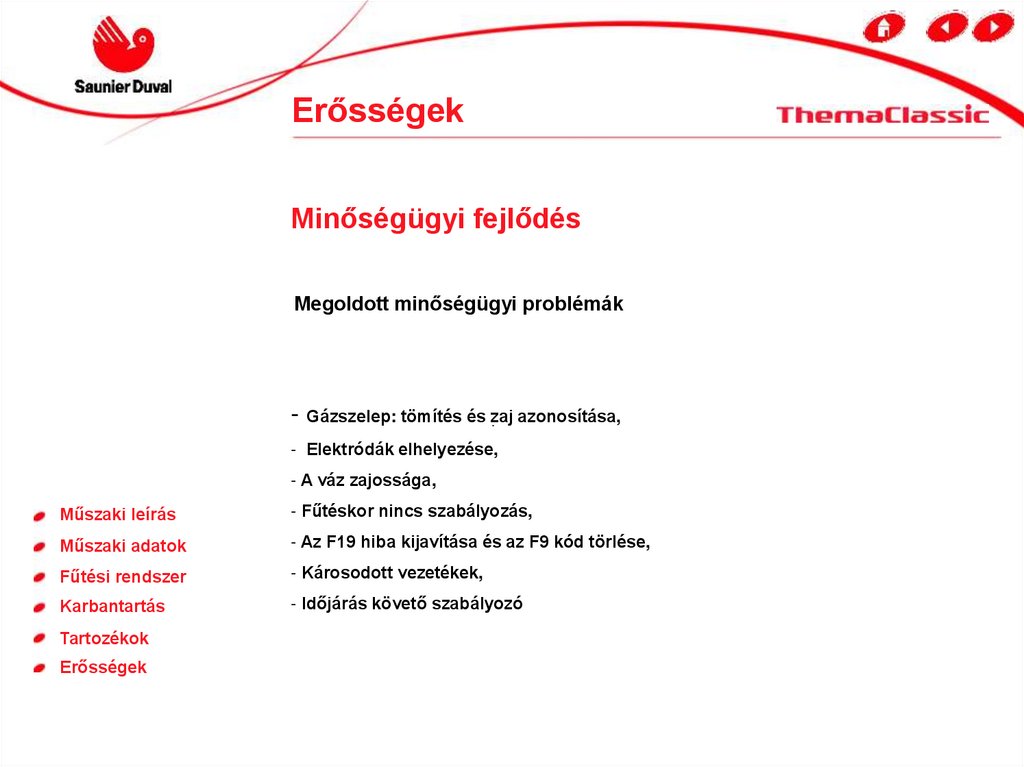

Minőségügyi fejlődés
Megoldott minőségügyi problémák
- Gázszelep: tömítés és zaj azonosítása,

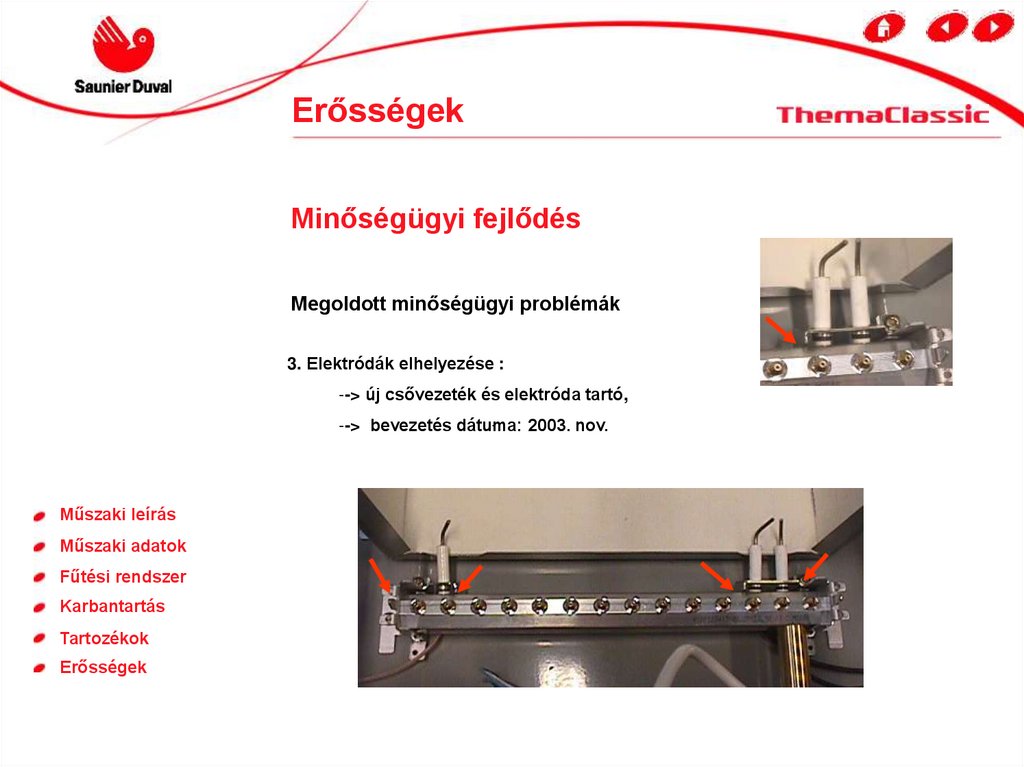

- Elektródák elhelyezése,

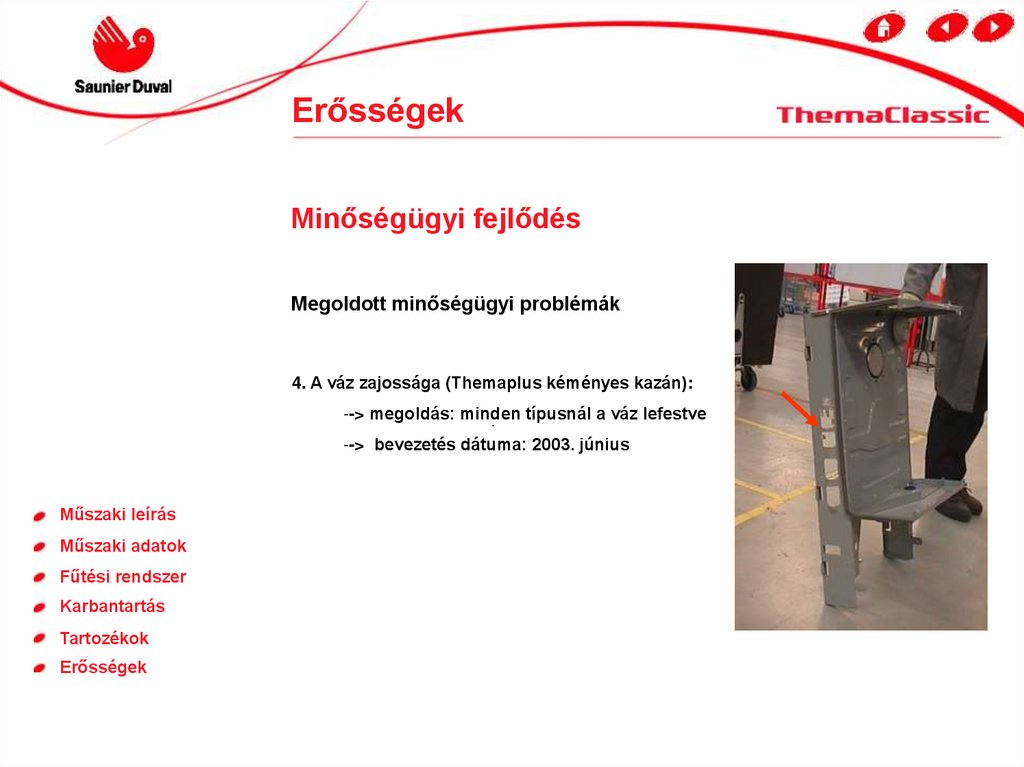

- A váz zajossága,
Műszaki leírás
- Fűtéskor nincs szabályozás,
Műszaki adatok
- Az F19 hiba kijavítása és az F9 kód törlése,
Fűtési rendszer
- Károsodott vezetékek,
Karbantartás
- Időjárás követő szabályozó
Tartozékok
Erősségek

43. 43. dia

Erősségek
Minőségügyi fejlődés
Megoldott minőségügyi problémák
1. Gázszelep tömítései :
-> más színű (zöld). Nem lehet
összekeverni a víz tömítésekkel
-> bevezetés dátuma : 2003 szeptember
óta
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
2. Gázszelep zajossága :
-> léptető motor megzsírozása
-> bevezetés dátuma: 2004. június.

44. 44. dia

Erősségek
Minőségügyi fejlődés
Megoldott minőségügyi problémák
3. Elektródák elhelyezése :
--> új csővezeték és elektróda tartó,
--> bevezetés dátuma: 2003. nov.
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek

45. 45. dia

Erősségek
Minőségügyi fejlődés
Megoldott minőségügyi problémák
4. A váz zajossága (Themaplus kéményes kazán):
--> megoldás: minden típusnál a váz lefestve
--> bevezetés dátuma: 2003. június
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek

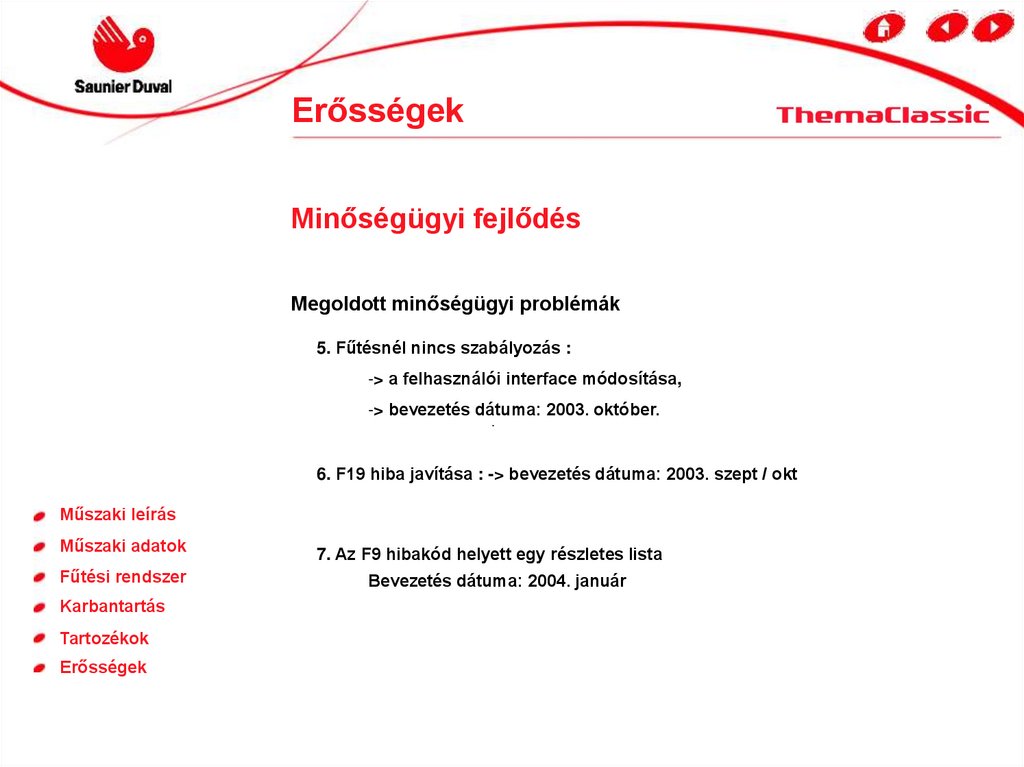

46. 46. dia

Erősségek
Minőségügyi fejlődés
Megoldott minőségügyi problémák
5. Fűtésnél nincs szabályozás :
-> a felhasználói interface módosítása,
-> bevezetés dátuma: 2003. október.
6. F19 hiba javítása : -> bevezetés dátuma: 2003. szept / okt
Műszaki leírás
Műszaki adatok
7. Az F9 hibakód helyett egy részletes lista
Fűtési rendszer
Bevezetés dátuma: 2004. január
Karbantartás
Tartozékok
Erősségek

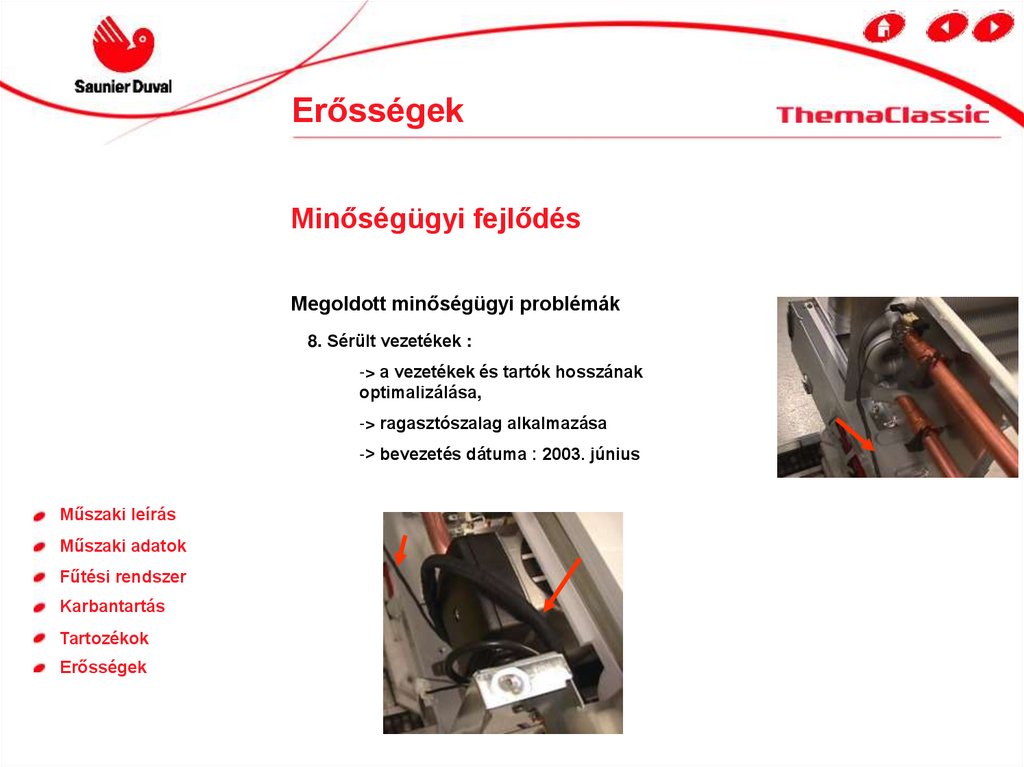

47. 47. dia

Erősségek
Minőségügyi fejlődés
Megoldott minőségügyi problémák
8. Sérült vezetékek :
-> a vezetékek és tartók hosszának
optimalizálása,
-> ragasztószalag alkalmazása
-> bevezetés dátuma : 2003. június
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek

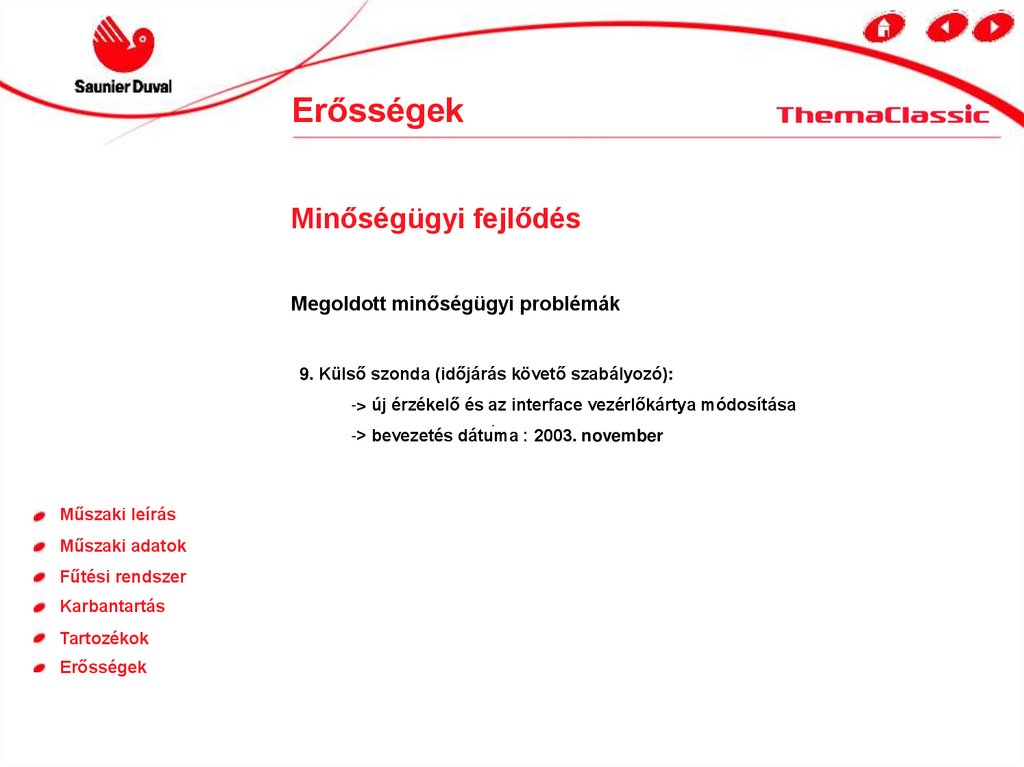

48. 48. dia

Erősségek
Minőségügyi fejlődés
Megoldott minőségügyi problémák
9. Külső szonda (időjárás követő szabályozó):
-> új érzékelő és az interface vezérlőkártya módosítása
-> bevezetés dátuma : 2003. november
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek

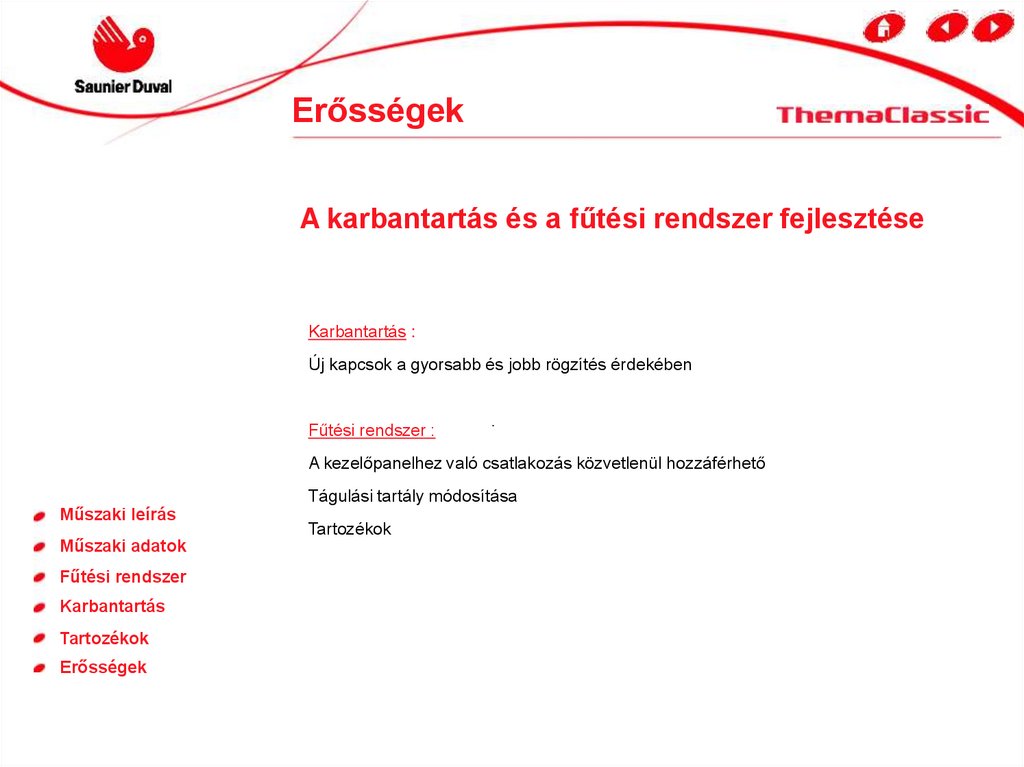

49. 49. dia

Erősségek
A karbantartás és a fűtési rendszer fejlesztése
Karbantartás :
Új kapcsok a gyorsabb és jobb rögzítés érdekében
Fűtési rendszer :
A kezelőpanelhez való csatlakozás közvetlenül hozzáférhető
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Tágulási tartály módosítása
Tartozékok

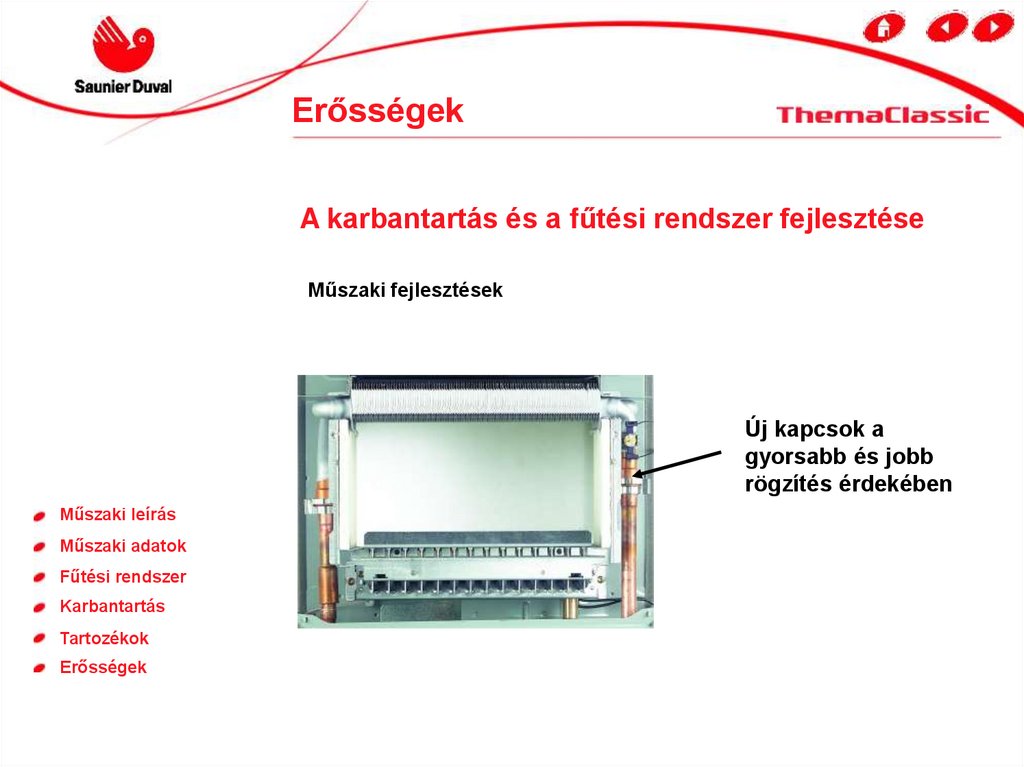

50. 50. dia

Erősségek
A karbantartás és a fűtési rendszer fejlesztése
Műszaki fejlesztések
Új kapcsok a
gyorsabb és jobb
rögzítés érdekében
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek

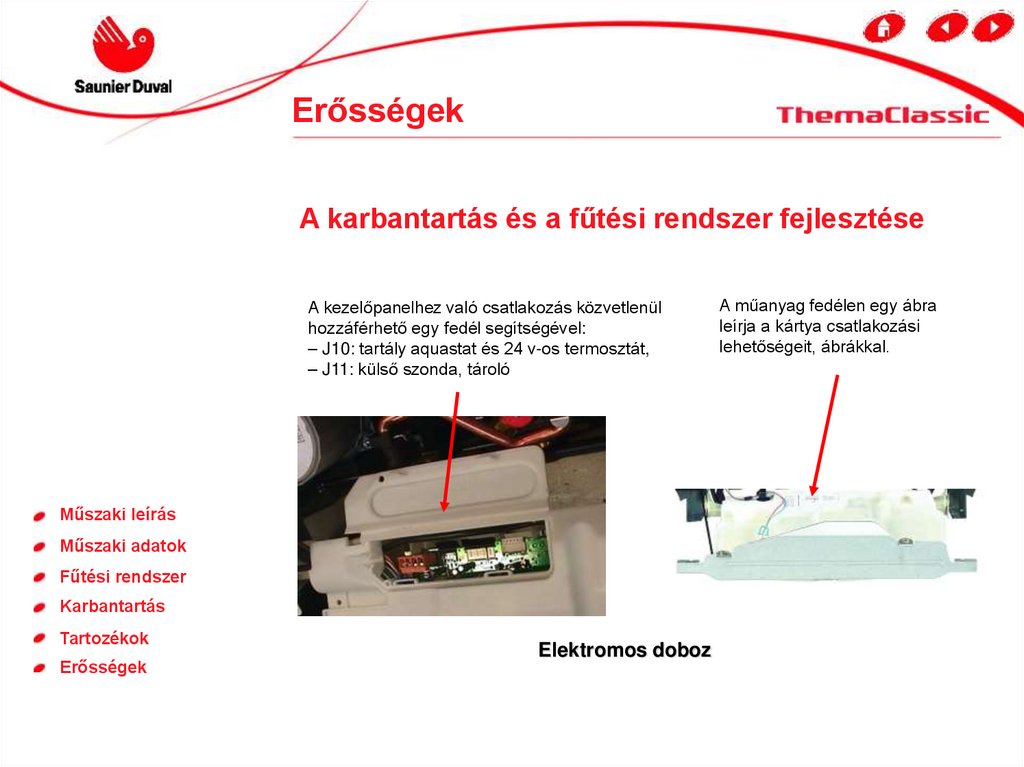

51. 51. dia

Erősségek
A karbantartás és a fűtési rendszer fejlesztése
A kezelőpanelhez való csatlakozás közvetlenül
hozzáférhető egy fedél segítségével:
– J10: tartály aquastat és 24 v-os termosztát,
– J11: külső szonda, tároló
Műszaki leírás
Műszaki adatok
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Elektromos doboz
A műanyag fedélen egy ábra
leírja a kártya csatlakozási
lehetőségeit, ábrákkal.

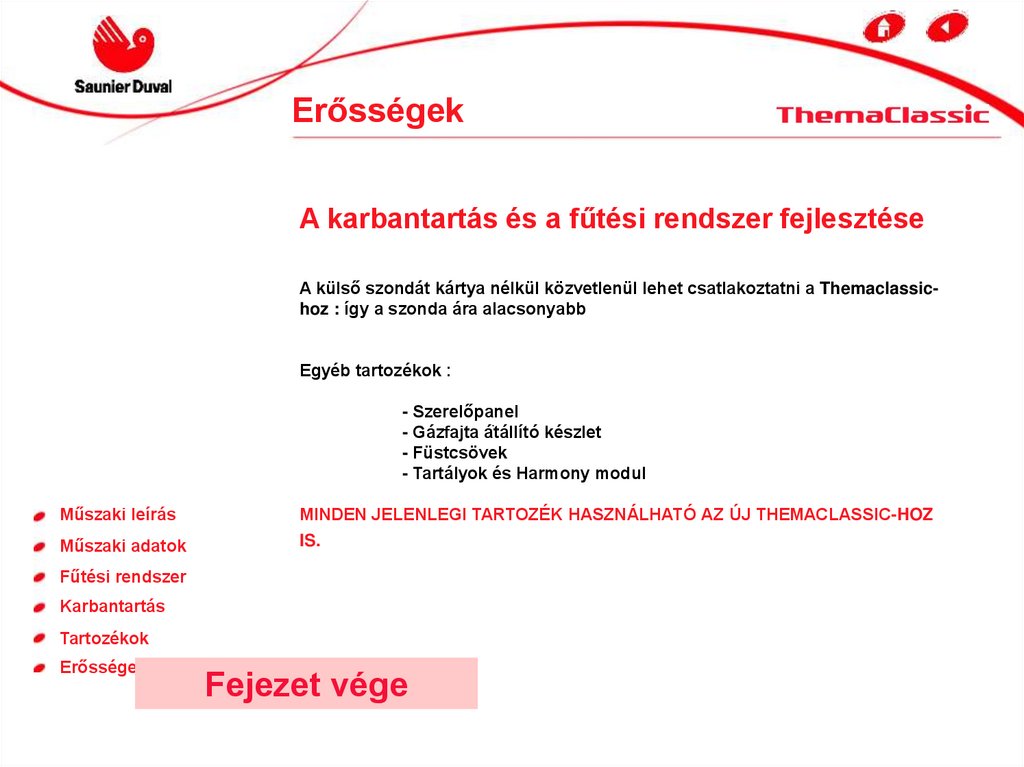

52. 52. dia

Erősségek
A karbantartás és a fűtési rendszer fejlesztése
A külső szondát kártya nélkül közvetlenül lehet csatlakoztatni a Themaclassichoz : így a szonda ára alacsonyabb
Egyéb tartozékok :
- Szerelőpanel
- Gázfajta átállító készlet
- Füstcsövek
- Tartályok és Harmony modul
Műszaki leírás
MINDEN JELENLEGI TARTOZÉK HASZNÁLHATÓ AZ ÚJ THEMACLASSIC-HOZ
Műszaki adatok
IS.
Fűtési rendszer
Karbantartás
Tartozékok
Erősségek
Fejezet vége
