1. Курсовая работа по теме - радиоприемник

КУРСОВАЯ РАБОТА ПО
ТЕМЕ - РАДИОПРИЕМНИК
ТЕПЛИЦКИЙ АЛЕКСАНДР ИГОРЕВИЧ.
ГБПОУ 1-МОК
ГРУППА: 23 КС

2. Содержание

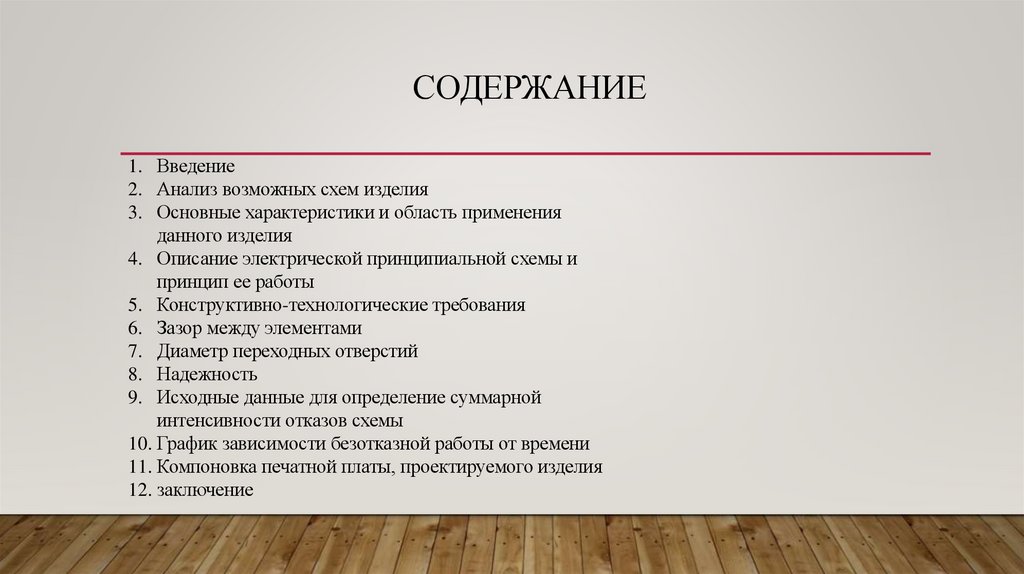

СОДЕРЖАНИЕ
1. Введение
2. Анализ возможных схем изделия
3. Основные характеристики и область применения
данного изделия
4. Описание электрической принципиальной схемы и
принцип ее работы
5. Конструктивно-технологические требования
6. Зазор между элементами
7. Диаметр переходных отверстий
8. Надежность
9. Исходные данные для определение суммарной
интенсивности отказов схемы
10. График зависимости безотказной работы от времени
11. Компоновка печатной платы, проектируемого изделия
12. заключение

3. Введение

ВВЕДЕНИЕ

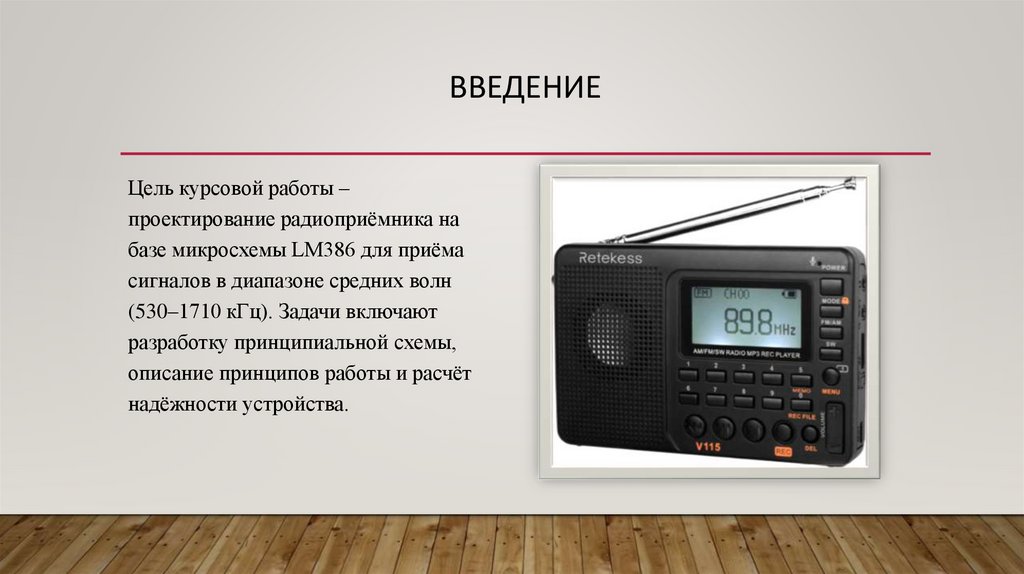

Цель курсовой работы –
проектирование радиоприёмника на
базе микросхемы LM386 для приёма
сигналов в диапазоне средних волн
(530–1710 кГц). Задачи включают
разработку принципиальной схемы,
описание принципов работы и расчёт
надёжности устройства.

4. Анализ возможных схем изделия

АНАЛИЗ ВОЗМОЖНЫХ СХЕМ ИЗДЕЛИЯ

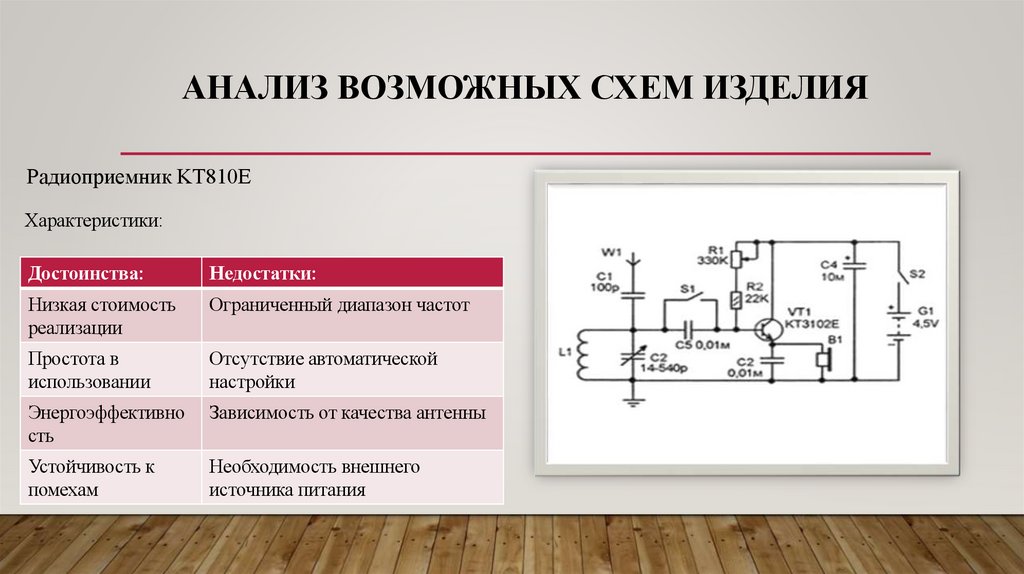

Радиоприемник KT810E
Характеристики:
Достоинства:
Недостатки:
Низкая стоимость
реализации
Ограниченный диапазон частот
Простота в
использовании
Отсутствие автоматической
настройки
Энергоэффективно
сть
Зависимость от качества антенны
Устойчивость к
помехам
Необходимость внешнего
источника питания

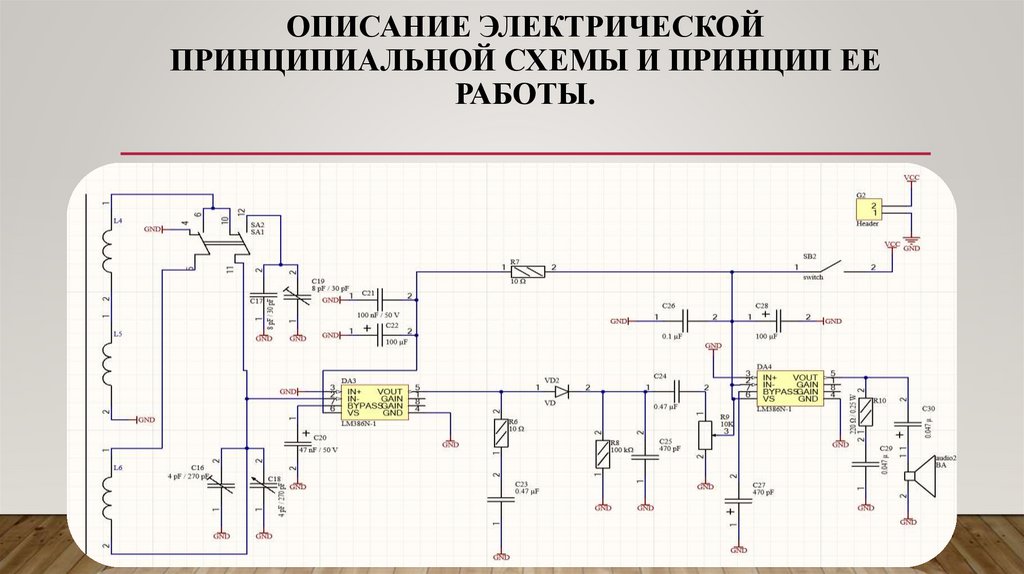

5. Описание электрической принципиальной схемы и принцип ее работы.

ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ
ПРИНЦИПИАЛЬНОЙ СХЕМЫ И ПРИНЦИП ЕЕ
РАБОТЫ.

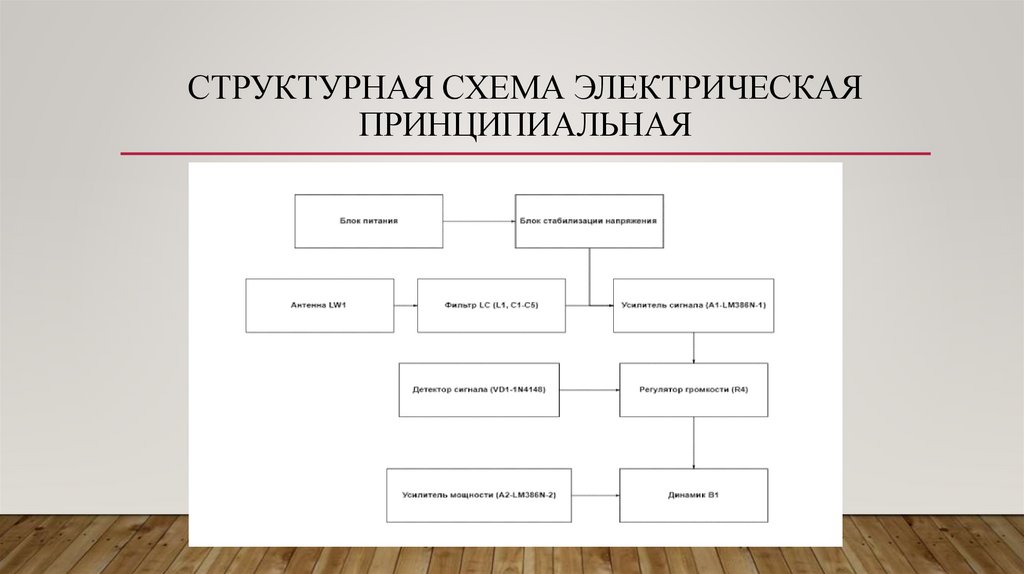

6. Структурная схема электрическая принципиальная

СТРУКТУРНАЯ СХЕМА ЭЛЕКТРИЧЕСКАЯ
ПРИНЦИПИАЛЬНАЯ

7. Основные характеристики и область применения: радиоприемника

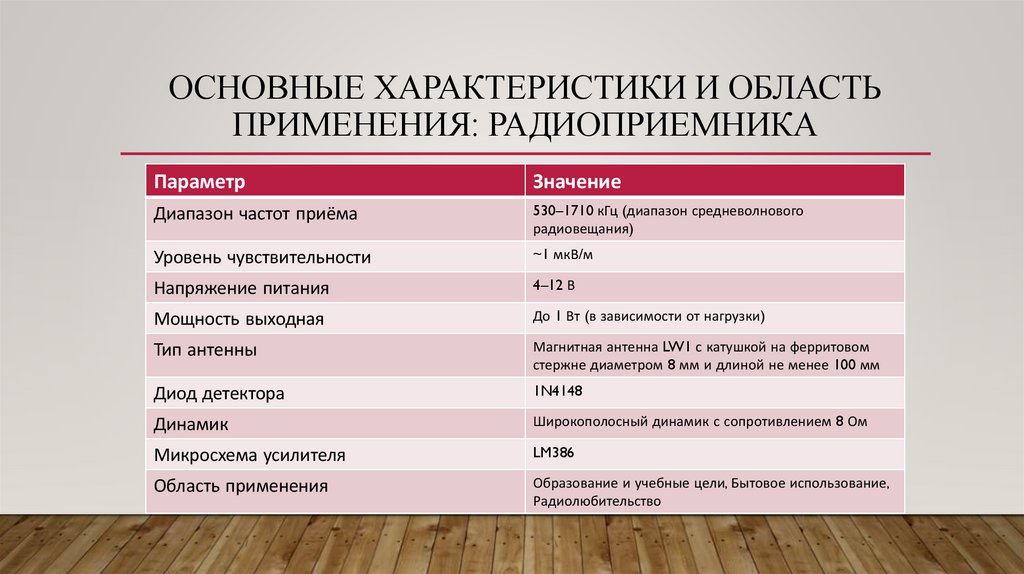

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ОБЛАСТЬ
ПРИМЕНЕНИЯ: РАДИОПРИЕМНИКА
Параметр
Значение
Диапазон частот приёма
530–1710 кГц (диапазон средневолнового
радиовещания)
Уровень чувствительности
~1 мкВ/м
Напряжение питания
4–12 В
Мощность выходная
До 1 Вт (в зависимости от нагрузки)
Тип антенны
Магнитная антенна LW1 с катушкой на ферритовом
стержне диаметром 8 мм и длиной не менее 100 мм
Диод детектора
1N4148
Динамик
Широкополосный динамик с сопротивлением 8 Ом
Микросхема усилителя
LM386
Область применения
Образование и учебные цели, Бытовое использование,
Радиолюбительство

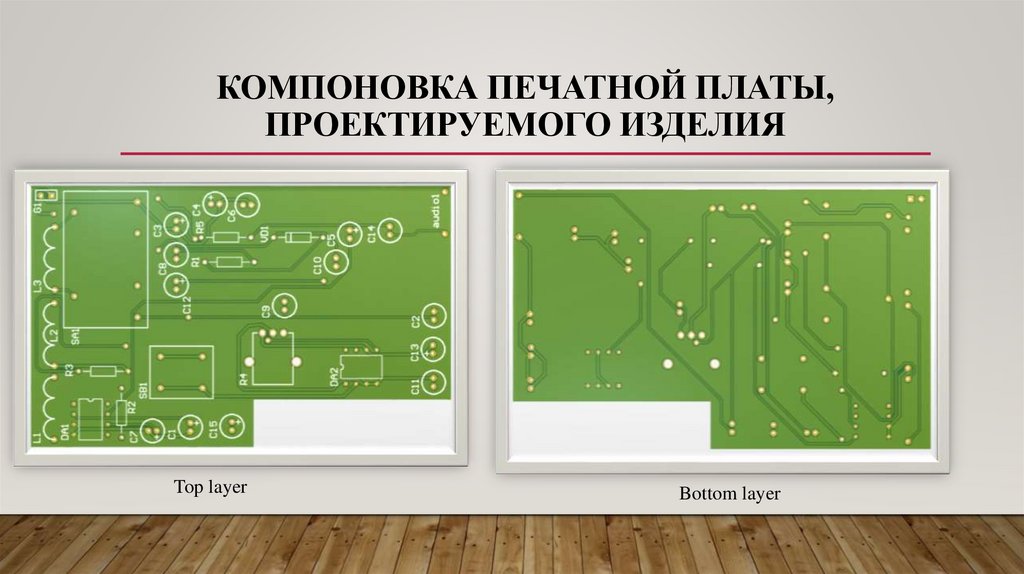

8. Компоновка печатной платы, проектируемого изделия

КОМПОНОВКА ПЕЧАТНОЙ ПЛАТЫ,
ПРОЕКТИРУЕМОГО ИЗДЕЛИЯ
Top layer
Bottom layer

9. Конструктивно-технологические требования.

КОНСТРУКТИВНО-ТЕХНОЛОГИЧЕСКИЕ
ТРЕБОВАНИЯ.

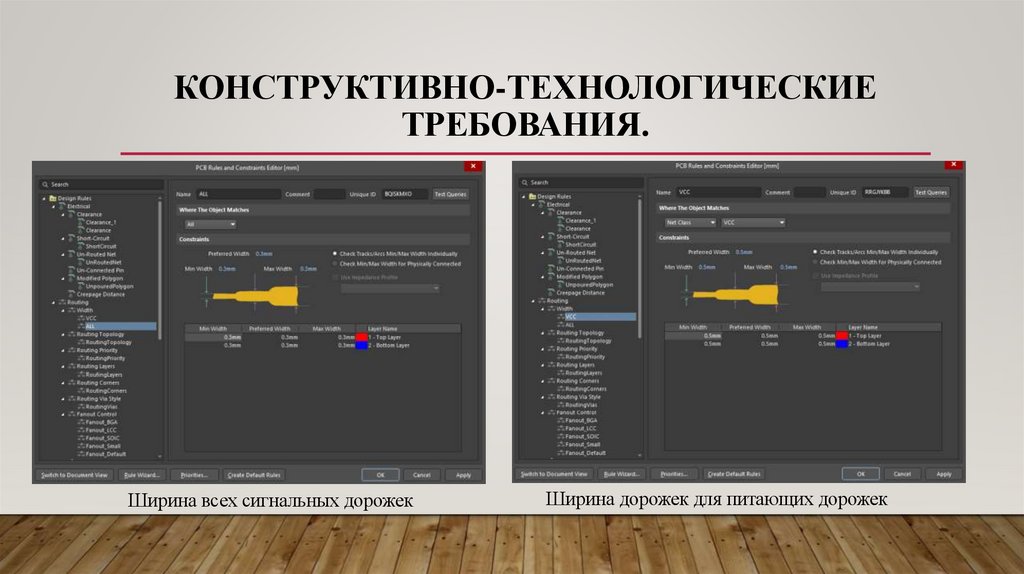

Ширина всех сигнальных дорожек
Ширина дорожек для питающих дорожек

10. Зазор между элементами

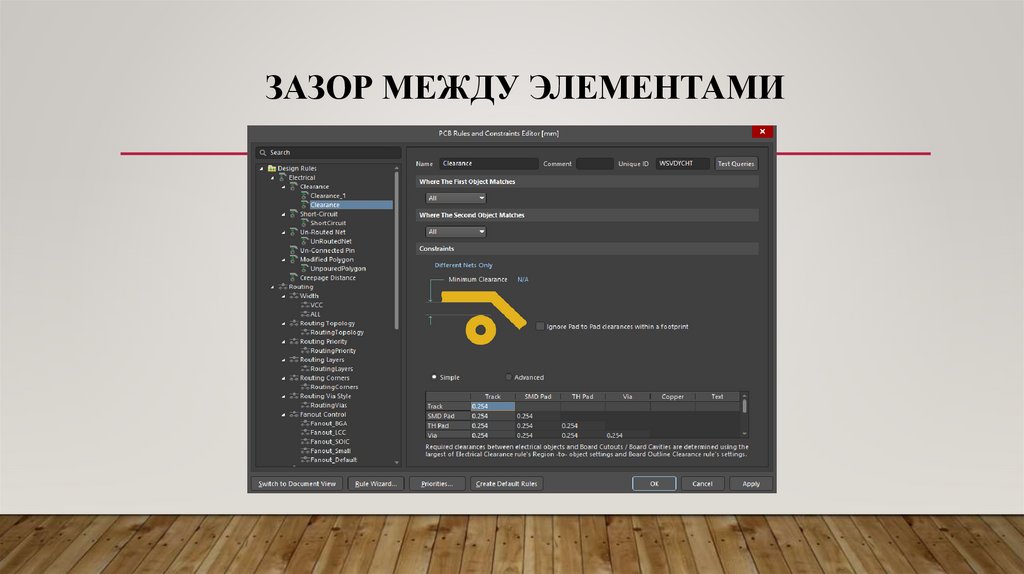

ЗАЗОР МЕЖДУ ЭЛЕМЕНТАМИ

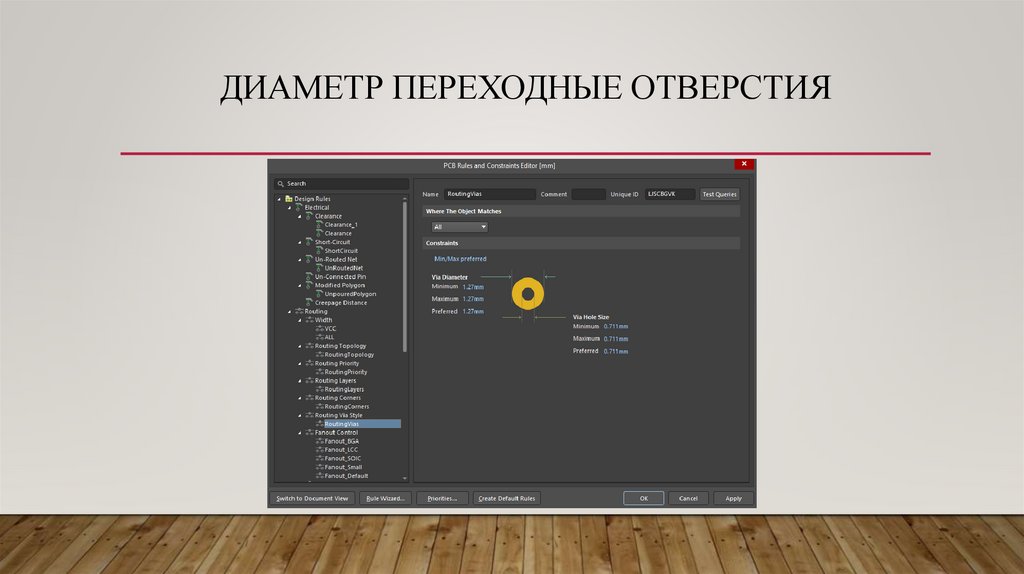

11. Диаметр переходные отверстия

ДИАМЕТР ПЕРЕХОДНЫЕ ОТВЕРСТИЯ

12. Надежность

НАДЕЖНОСТЬ
• Так как надежность - свойство изделия
выполнять заданные функции, сохраняя
эксплуатационные показатели в
заданных пределах в течение требуемого
промежутка времени. То надежность так
же можно определить как физическое
свойство изделия, которое зависит от
количества и от качества входящих в
него элементов, а также от условий
эксплуатации.

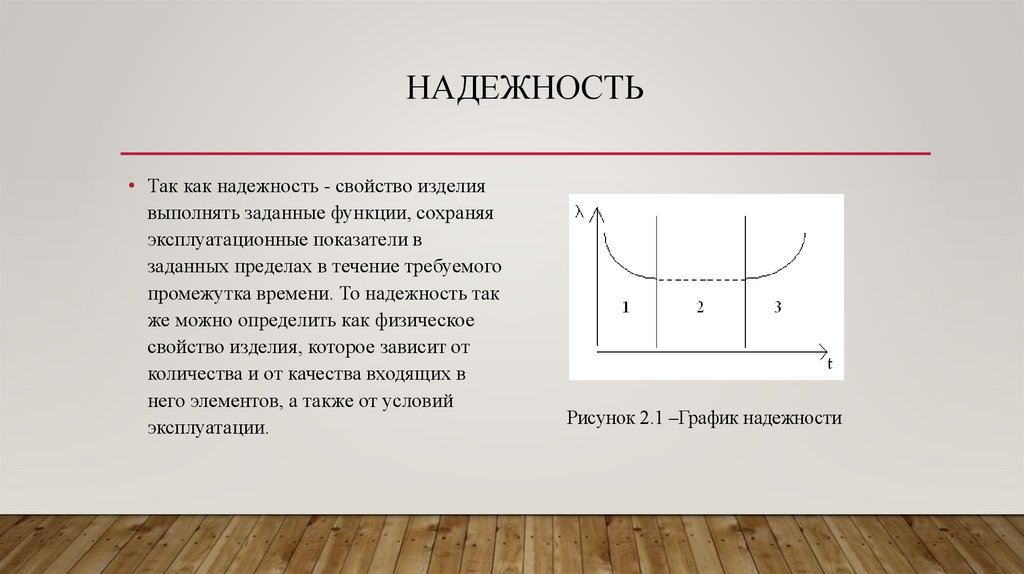

Рисунок 2.1 –График надежности

13. Исходные данные для определение суммарной интенсивности отказов схемы:

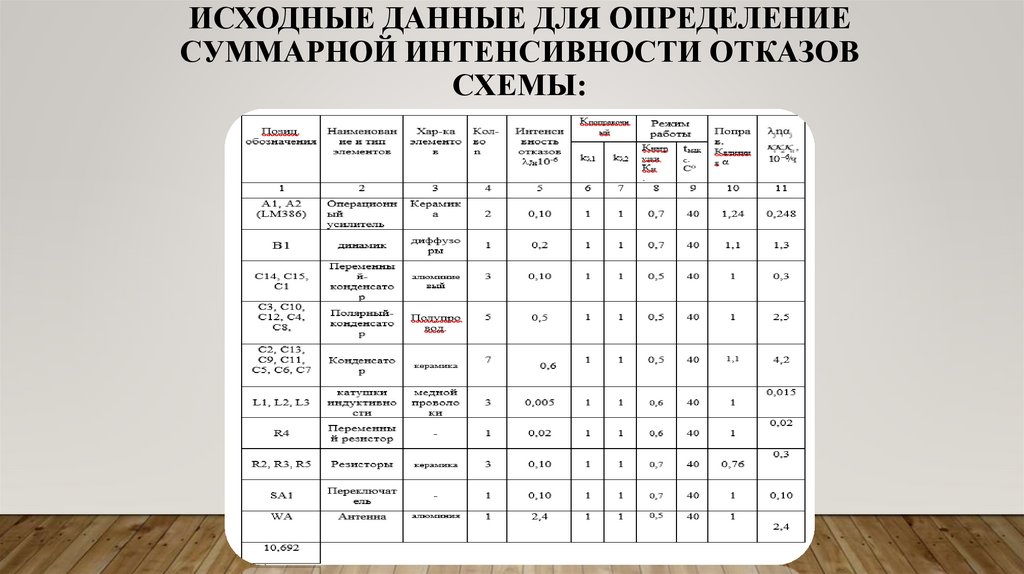

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ОПРЕДЕЛЕНИЕ
СУММАРНОЙ ИНТЕНСИВНОСТИ ОТКАЗОВ
СХЕМЫ:

14. График зависимости безотказной работы от времени

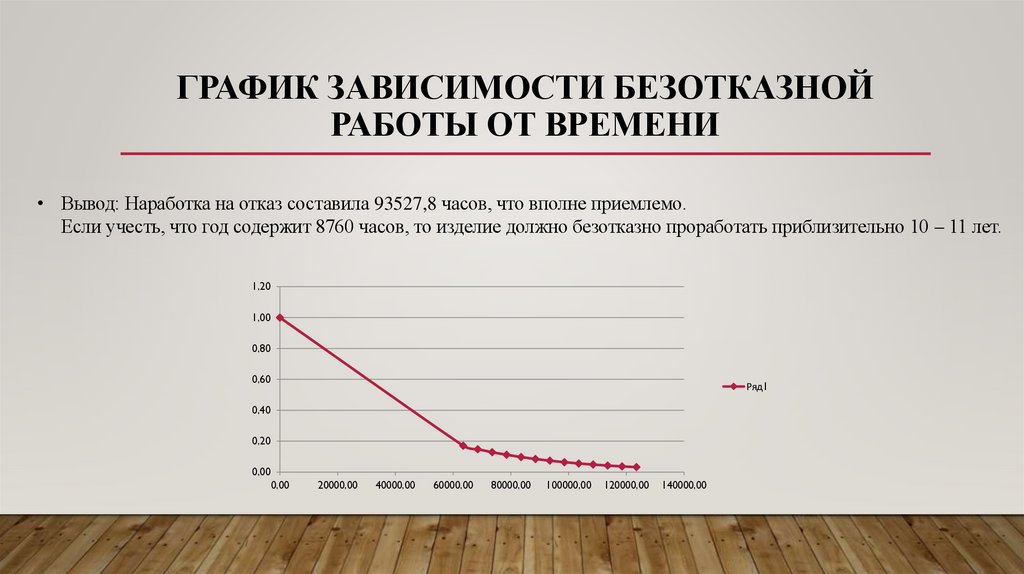

ГРАФИК ЗАВИСИМОСТИ БЕЗОТКАЗНОЙ
РАБОТЫ ОТ ВРЕМЕНИ
• Вывод: Наработка на отказ составила 93527,8 часов, что вполне приемлемо.
Если учесть, что год содержит 8760 часов, то изделие должно безотказно проработать приблизительно 10 – 11 лет.
1,20
1,00
0,80
0,60
Ряд1
0,40
0,20
0,00
0,00
20000,00
40000,00
60000,00
80000,00
100000,00
120000,00
140000,00

15. Заключение

ЗАКЛЮЧЕНИЕ
• Разработанный радиоприемник является надежным и эффективным решением для
приема радиосигналов. Он демонстрирует высокую чувствительность, низкий
уровень помех и простоту реализации. Продолжение исследований и модификаций
позволит расширить возможности устройства и сделать его еще более
универсальным.
Задачи по разработка принципиальной схемы, принципы работы и расчет
надежности устройства выполнено
