Изменение_передняя_задняя_рама_МП_1090 (1)

1.

Передняя
рама МК1090
data
№
06.01.2026
1

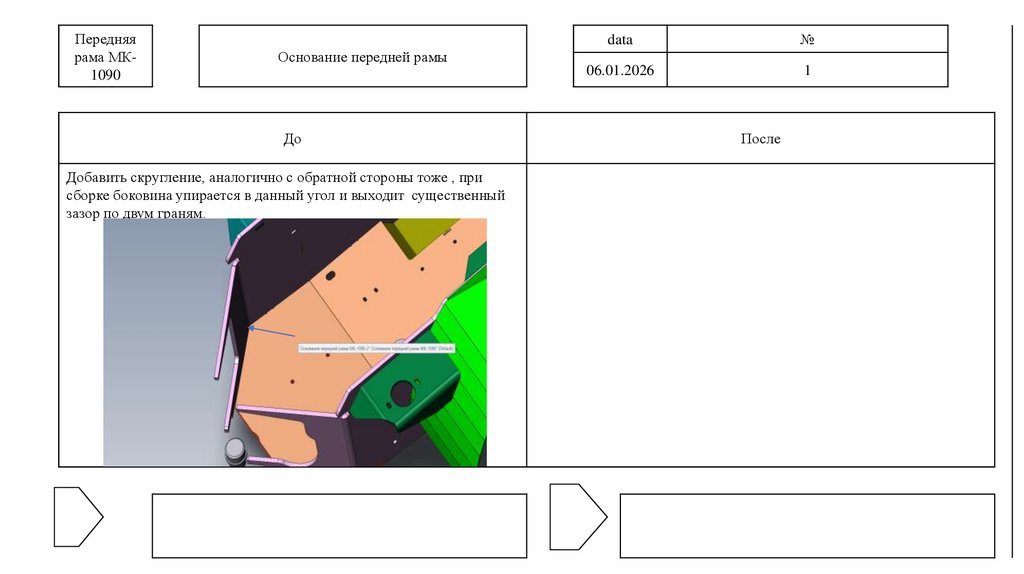

Основание передней рамы
До
Добавить скругление, аналогично с обратной стороны тоже , при
сборке боковина упирается в данный угол и выходит существенный
зазор по двум граням.
После

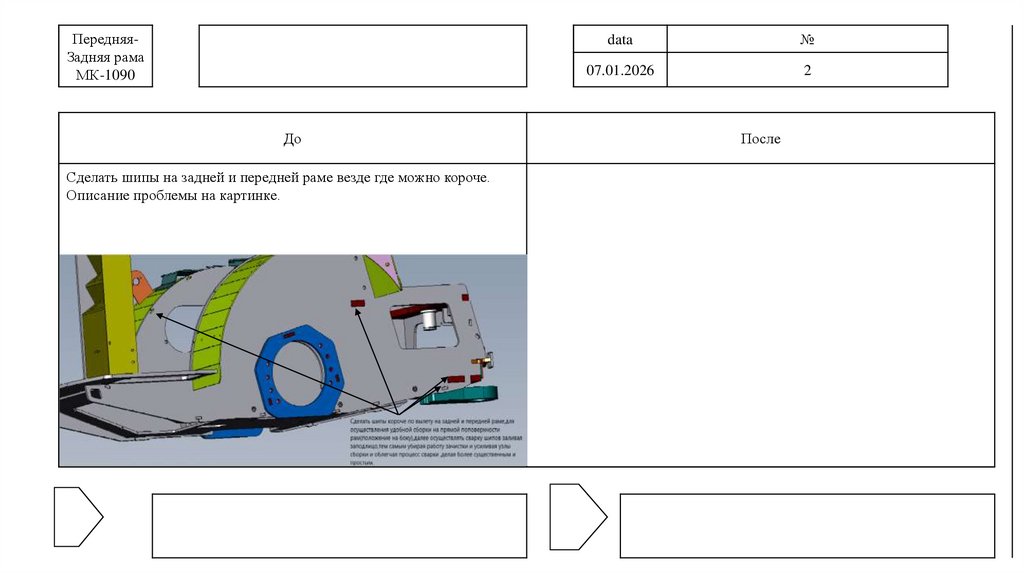

2.

ПередняяЗадняя рама
МК-1090
До
Сделать шипы на задней и передней раме везде где можно короче.
Описание проблемы на картинке.
data
№
07.01.2026
2
После

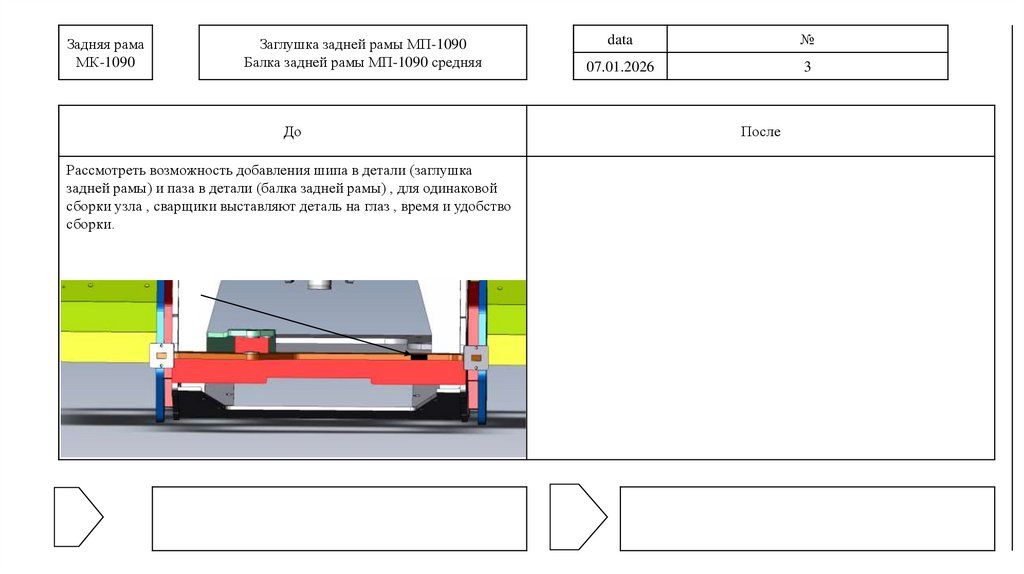

3.

Задняя рама
МК-1090
Заглушка задней рамы МП-1090
Балка задней рамы МП-1090 средняя
До
Рассмотреть возможность добавления шипа в детали (заглушка
задней рамы) и паза в детали (балка задней рамы) , для одинаковой
сборки узла , сварщики выставляют деталь на глаз , время и удобство
сборки.
data
№
07.01.2026
3
После

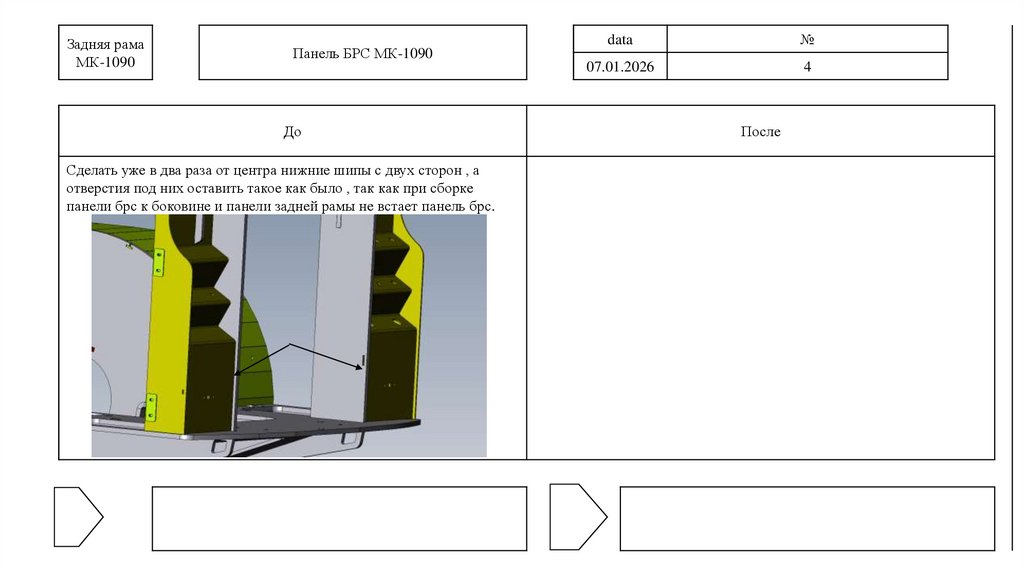

4.

Задняя рама
МК-1090
Панель БРС МК-1090
До
Сделать уже в два раза от центра нижние шипы с двух сторон , а
отверстия под них оставить такое как было , так как при сборке
панели брс к боковине и панели задней рамы не встает панель брс.
data
№
07.01.2026
4
После

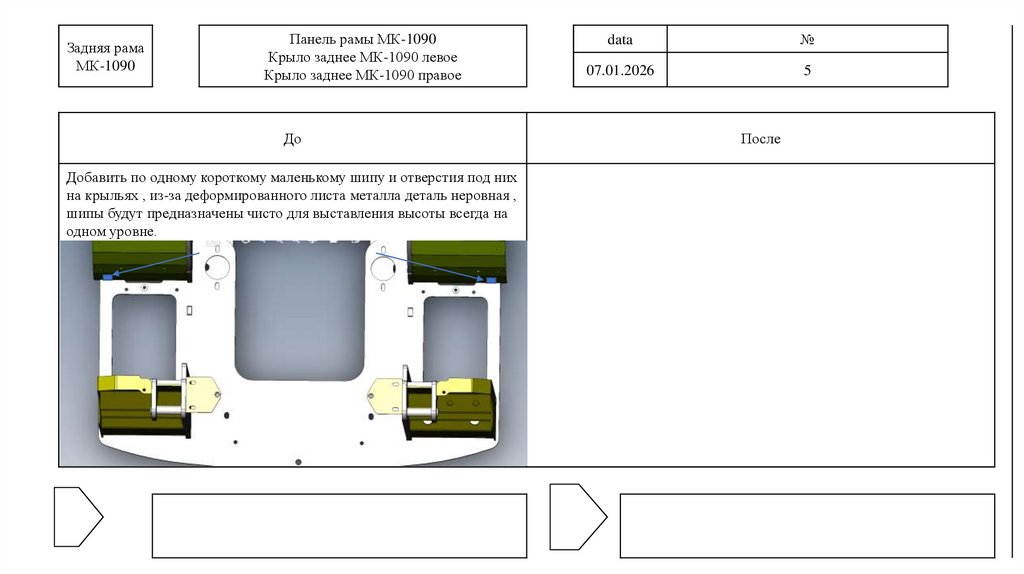

5.

Задняя рама
МК-1090
Панель рамы МК-1090
Крыло заднее МК-1090 левое
Крыло заднее МК-1090 правое
До
Добавить по одному короткому маленькому шипу и отверстия под них
на крыльях , из-за деформированного листа металла деталь неровная ,
шипы будут предназначены чисто для выставления высоты всегда на
одном уровне.
data
№
07.01.2026
5
После

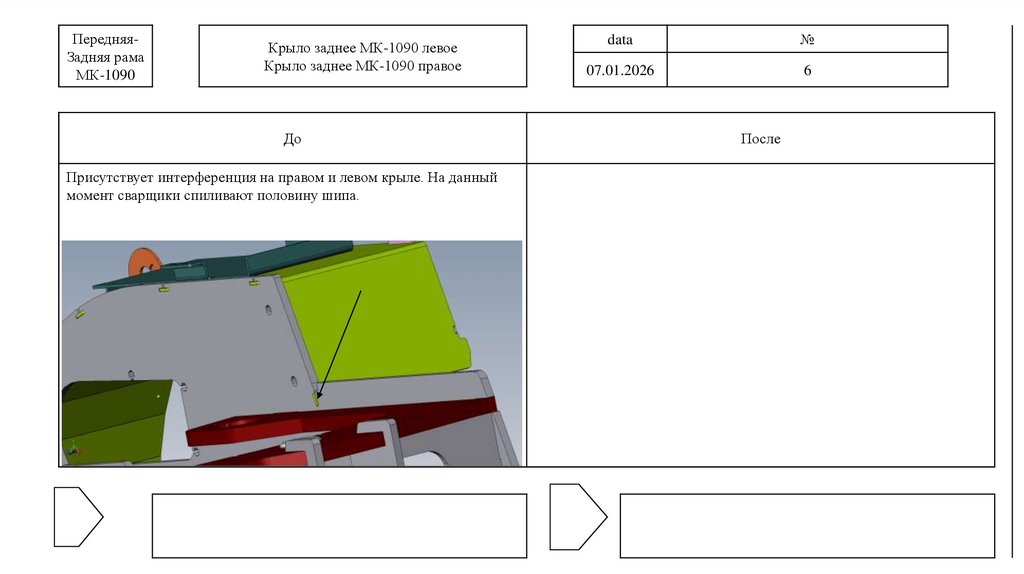

6.

ПередняяЗадняя рама
МК-1090
Крыло заднее МК-1090 левое
Крыло заднее МК-1090 правое
До
Присутствует интерференция на правом и левом крыле. На данный
момент сварщики спиливают половину шипа.
data
№
07.01.2026
6
После

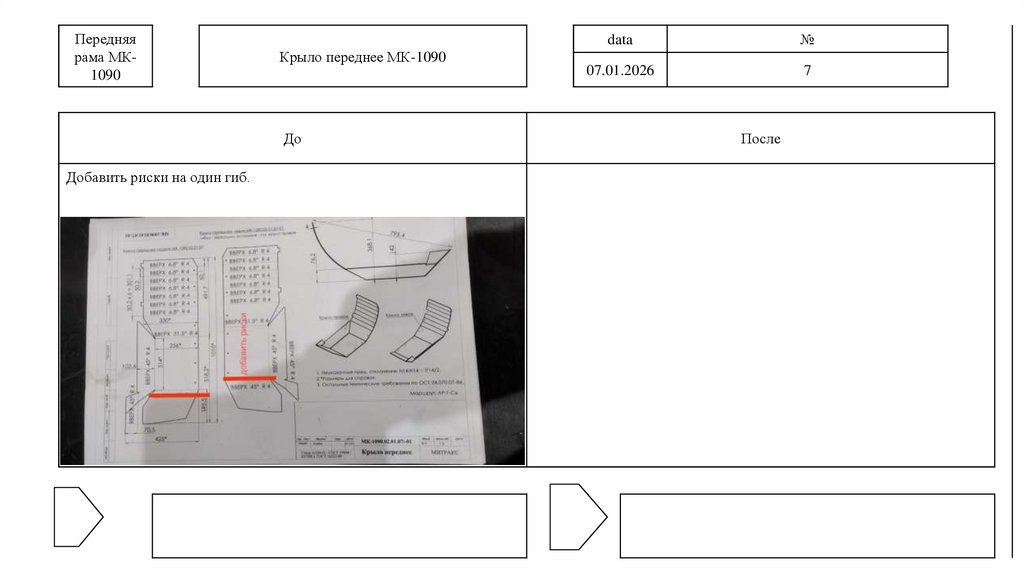

7.

Передняя
рама МК1090
№
07.01.2026
7
Крыло переднее МК-1090
До
Добавить риски на один гиб.
data
После

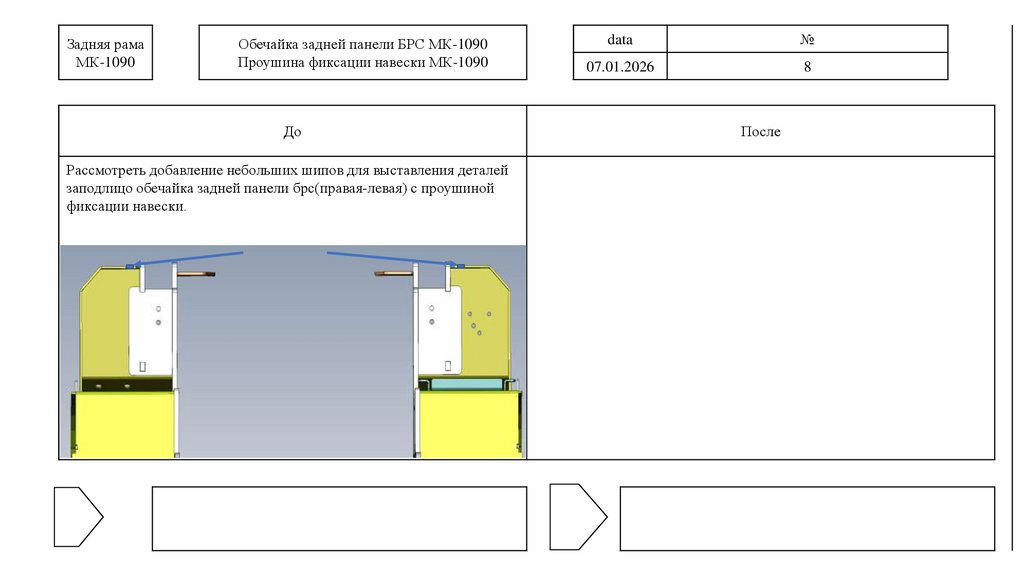

8.

Задняя рама
МК-1090
Обечайка задней панели БРС МК-1090
Проушина фиксации навески МК-1090
До
Рассмотреть добавление небольших шипов для выставления деталей
заподлицо обечайка задней панели брс(правая-левая) с проушиной
фиксации навески.
data
№
07.01.2026
8
После

9.

ПередняяЗадняя рама
МК-1090
data
№
07.01.2026
9
Проушина ГЦ рулевого МК-1090
До
Близкое расположение шипа с расположением гиба.
После

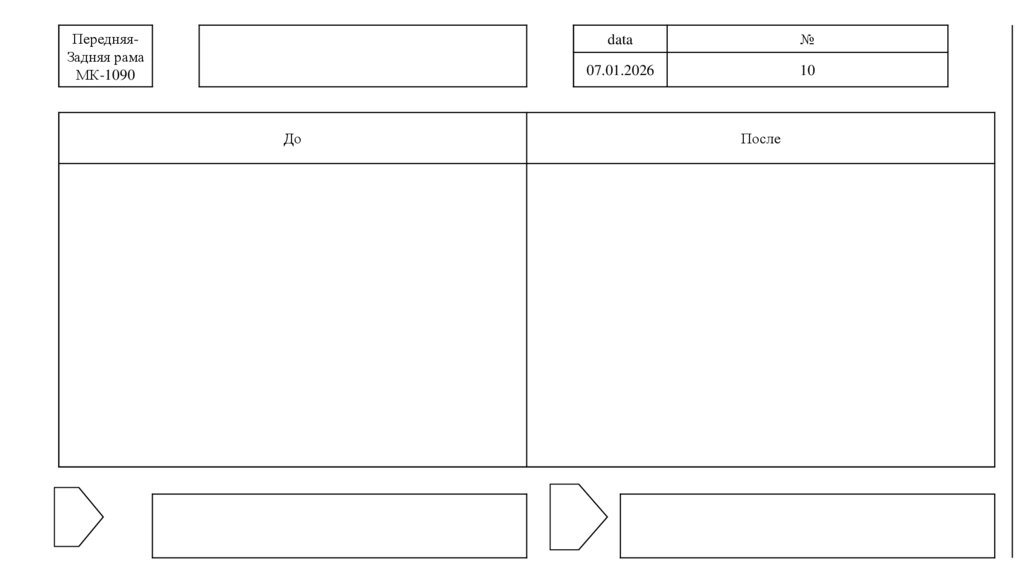

10.

ПередняяЗадняя рама
МК-1090
До
data
№
07.01.2026
10
После
