1. Модернизация радионавигационного оборудования судна проекта 305

Разработал студент ФИО
Дипломный руководитель:

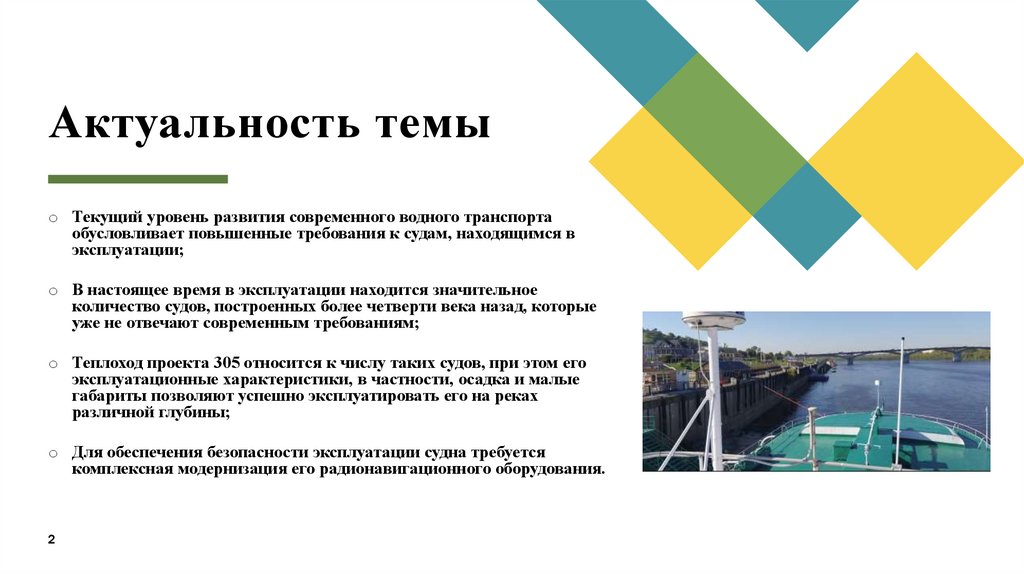

2. Актуальность темы

o Текущий уровень развития современного водного транспорта
обусловливает повышенные требования к судам, находящимся в
эксплуатации;
o В настоящее время в эксплуатации находится значительное
количество судов, построенных более четверти века назад, которые
уже не отвечают современным требованиям;
o Теплоход проекта 305 относится к числу таких судов, при этом его
эксплуатационные характеристики, в частности, осадка и малые
габариты позволяют успешно эксплуатировать его на реках
различной глубины;
o Для обеспечения безопасности эксплуатации судна требуется
комплексная модернизация его радионавигационного оборудования.
2

3. Судно проекта 305 «Алдан»

3

4. Радионавигационное оборудование, установленное на судне

ПВ/КВ
радиоустановка
Ангара-РБ
УКВ Гранит Р-24
4
Эксплуатационная
УКВ –радиостанция
Гранит 2Р-44
АГСС-01 К-6/4A
«Рябина»

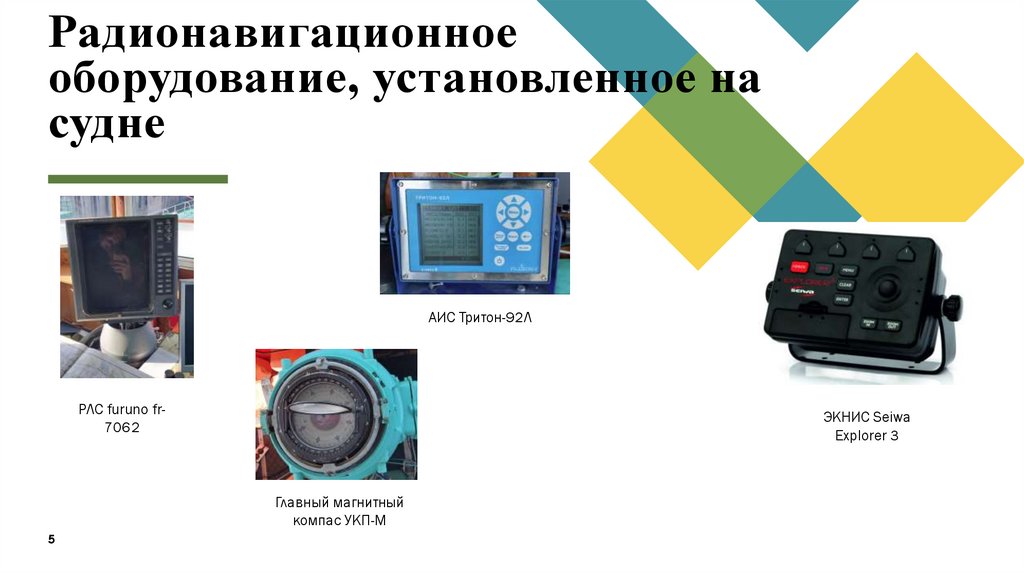

5. Радионавигационное оборудование, установленное на судне

АИС Тритон-92Л
РЛС furuno fr7062
ЭКНИС Seiwa
Explorer 3
Главный магнитный
компас УКП-М
5

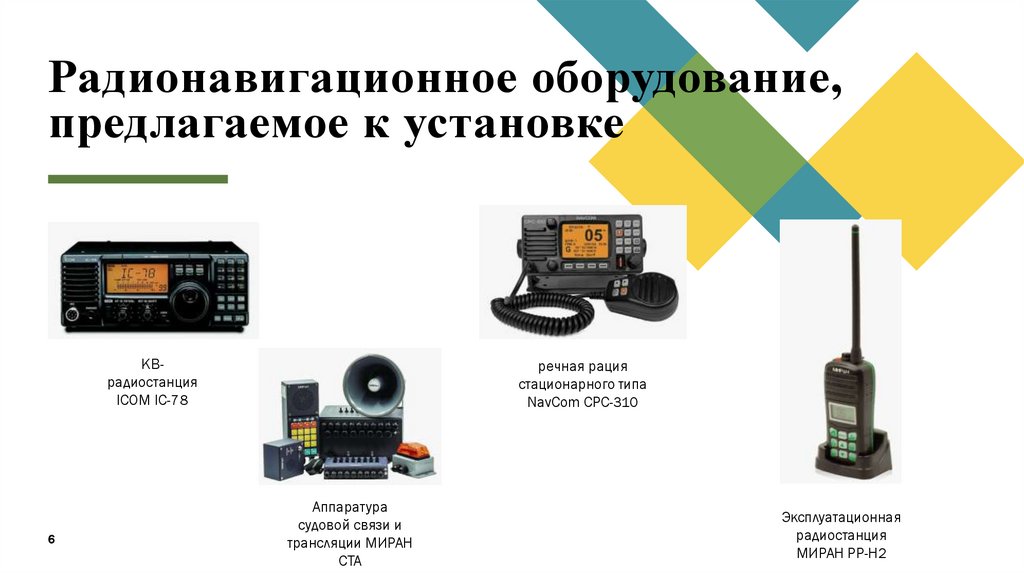

6. Радионавигационное оборудование, предлагаемое к установке

КВрадиостанция
ICOM IC-78
6
речная рация
стационарного типа
NavCom СРС-310
Аппаратура
судовой связи и
трансляции МИРАН
СТА
Эксплуатационная
радиостанция
МИРАН РР-Н2

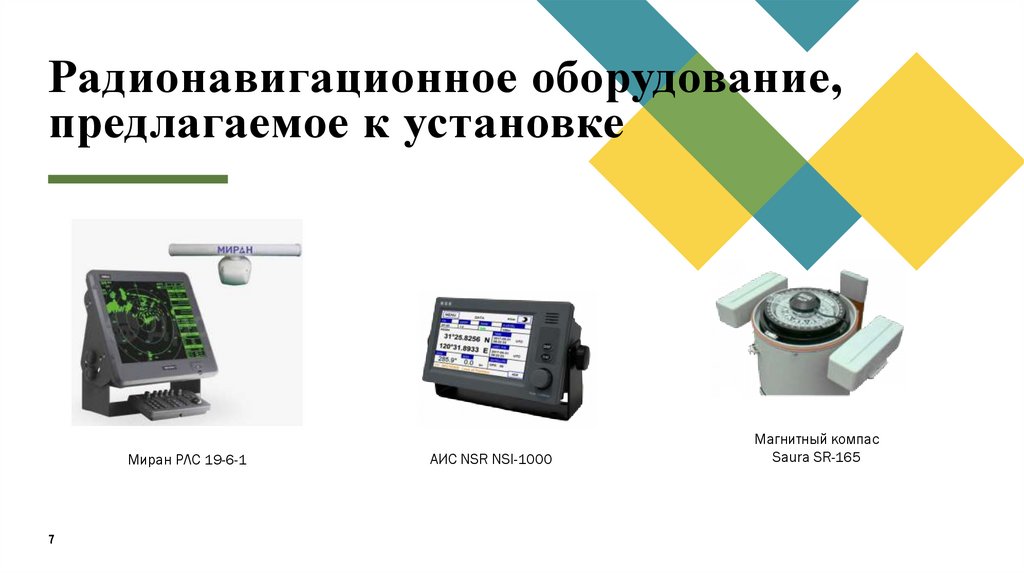

7. Радионавигационное оборудование, предлагаемое к установке

Миран РЛС 19-6-1
7
АИС NSR NSI-1000
Магнитный компас
Saura SR-165

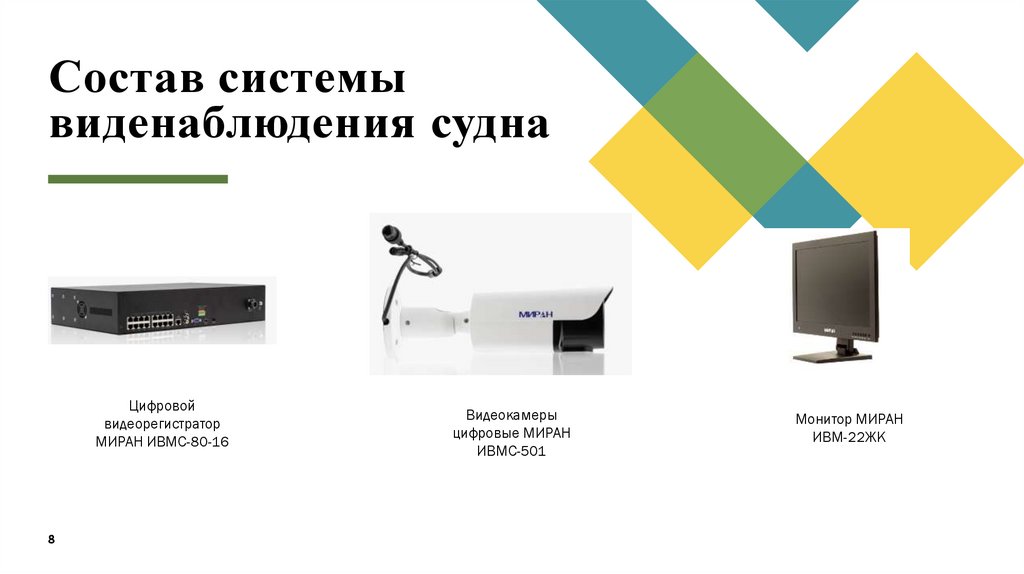

8. Состав системы виденаблюдения судна

Цифровой
видеорегистратор
МИРАН ИВМС-80-16
8
Видеокамеры
цифровые МИРАН
ИВМС-501
Монитор МИРАН
ИВМ-22ЖК

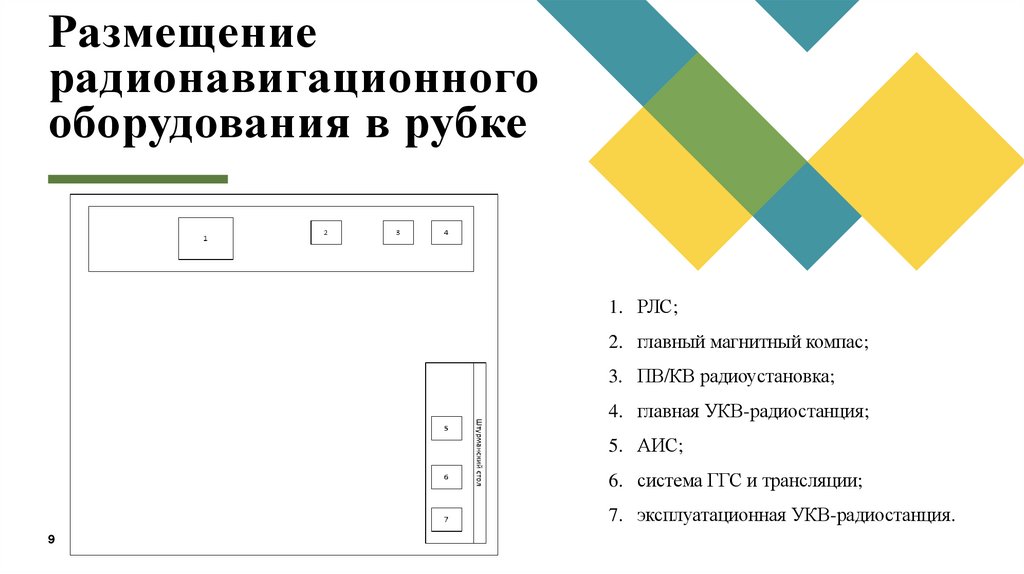

9. Размещение радионавигационного оборудования в рубке

1. РЛС;
2. главный магнитный компас;
3. ПВ/КВ радиоустановка;
4. главная УКВ-радиостанция;
5. АИС;
6. система ГГС и трансляции;
7. эксплуатационная УКВ-радиостанция.
9

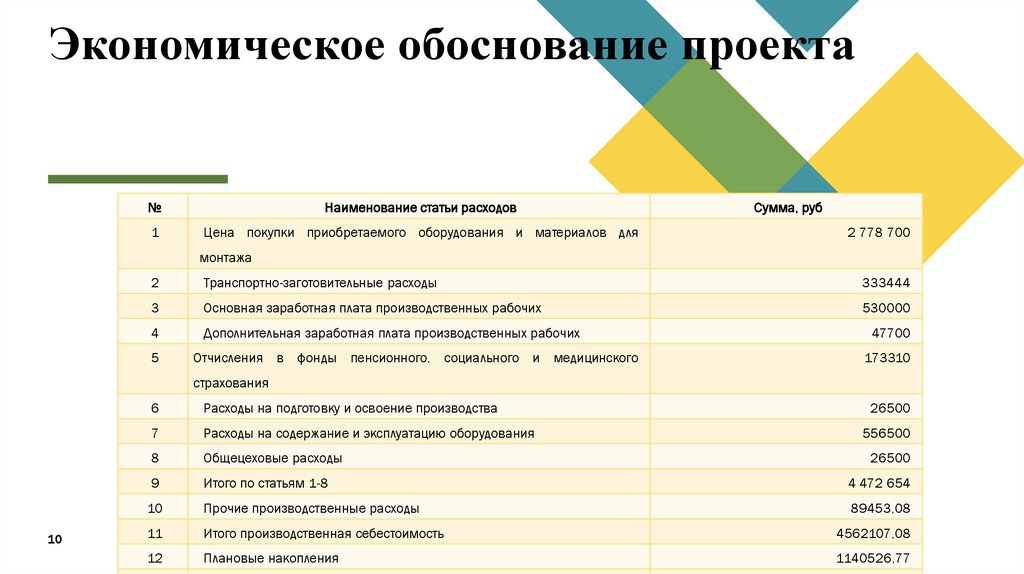

10. Экономическое обоснование проекта

№
Наименование статьи расходов
1
Цена покупки приобретаемого оборудования и материалов для
Сумма, руб
2 778 700
монтажа
2
Транспортно-заготовительные расходы
333444
3
Основная заработная плата производственных рабочих
530000
4
Дополнительная заработная плата производственных рабочих
47700
5
Отчисления в фонды пенсионного, социального и медицинского
173310
страхования
10
6
Расходы на подготовку и освоение производства
26500
7
Расходы на содержание и эксплуатацию оборудования
556500
8
Общецеховые расходы
26500
9
Итого по статьям 1-8
4 472 654
10
Прочие производственные расходы
89453,08
11
Итого производственная себестоимость
4562107,08
12
Плановые накопления
1140526,77

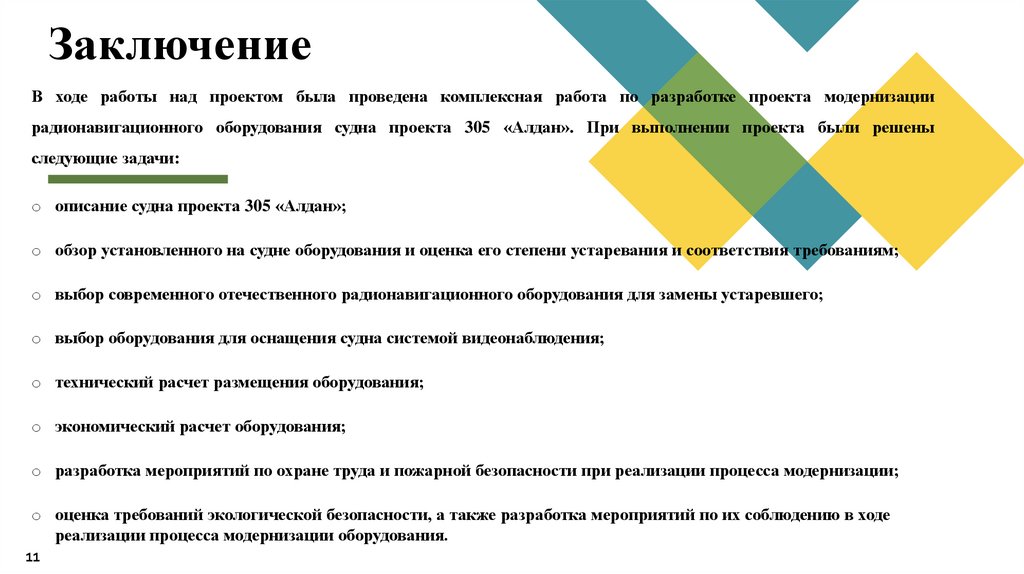

11. Заключение

В ходе работы над проектом была проведена комплексная работа по разработке проекта модернизации
радионавигационного оборудования судна проекта 305 «Алдан». При выполнении проекта были решены
следующие задачи:
o описание судна проекта 305 «Алдан»;
o обзор установленного на судне оборудования и оценка его степени устаревания и соответствия требованиям;
o выбор современного отечественного радионавигационного оборудования для замены устаревшего;
o выбор оборудования для оснащения судна системой видеонаблюдения;
o технический расчет размещения оборудования;
o экономический расчет оборудования;
o разработка мероприятий по охране труда и пожарной безопасности при реализации процесса модернизации;
o оценка требований экологической безопасности, а также разработка мероприятий по их соблюдению в ходе
реализации процесса модернизации оборудования.
