Презентация_Полупроводниковые_приборы_Диоды_Стабилитроны (1)

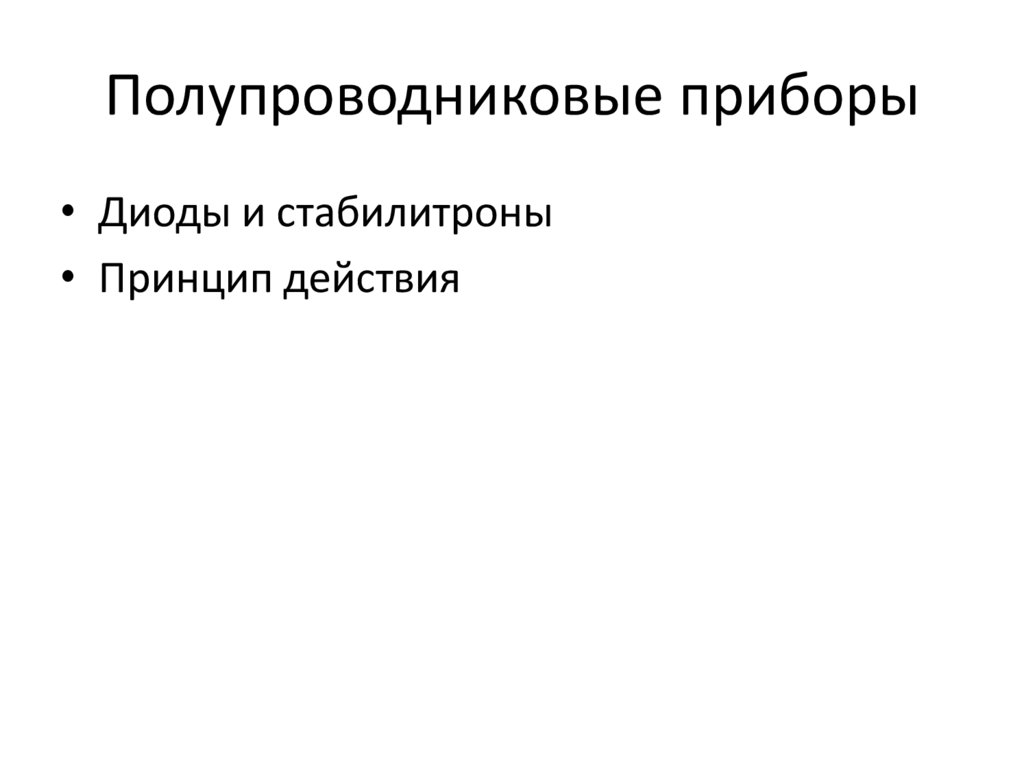

1.

Полупроводниковые приборы
• Диоды и стабилитроны
• Принцип действия

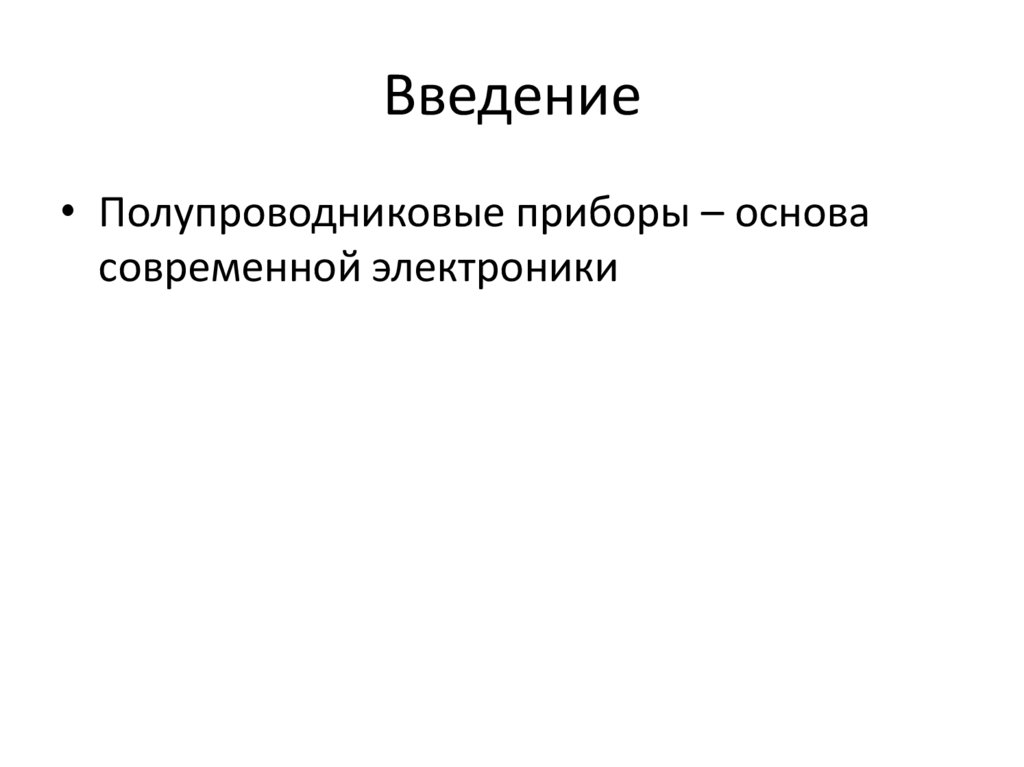

2.

Введение
• Полупроводниковые приборы – основа
современной электроники

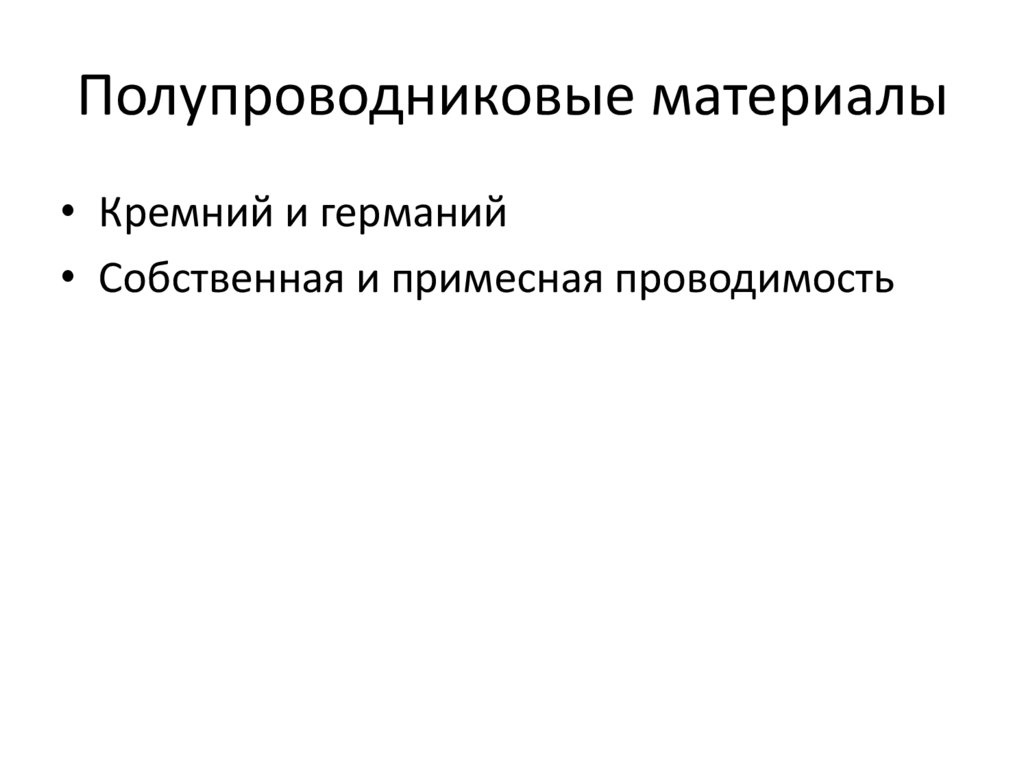

3.

Полупроводниковые материалы
• Кремний и германий
• Собственная и примесная проводимость

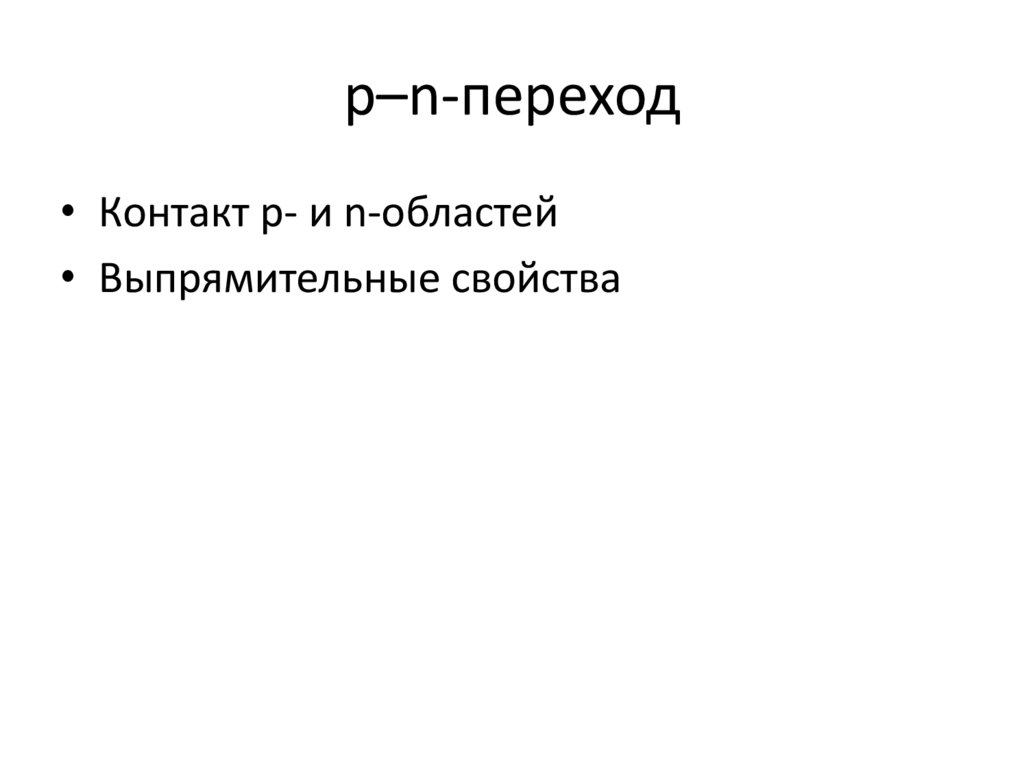

4.

p–n-переход
• Контакт p- и n-областей
• Выпрямительные свойства

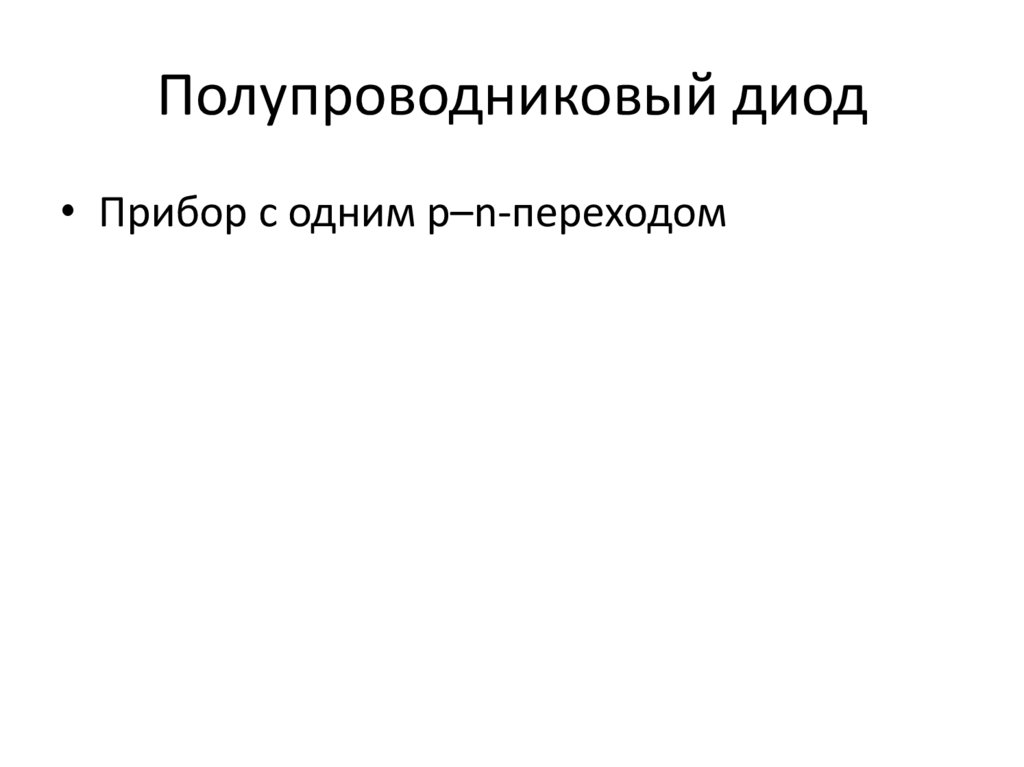

5.

Полупроводниковый диод
• Прибор с одним p–n-переходом

6.

Принцип действия диода
• Прямое включение – ток проходит
• Обратное – ток отсутствует

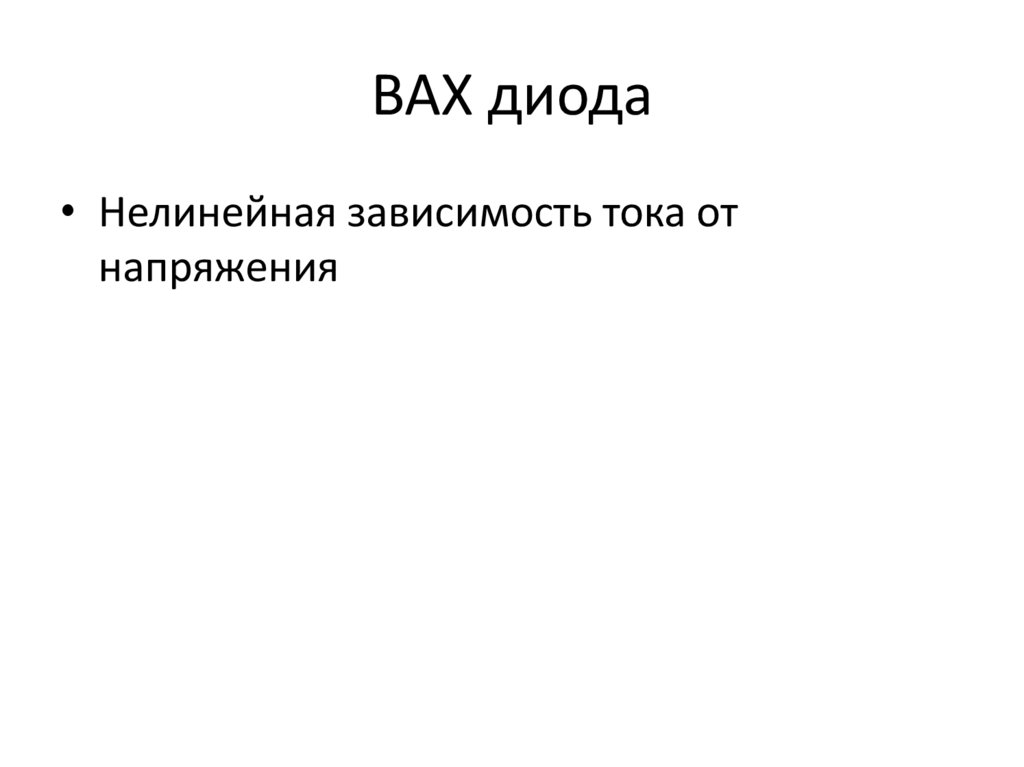

7.

ВАХ диода
• Нелинейная зависимость тока от
напряжения

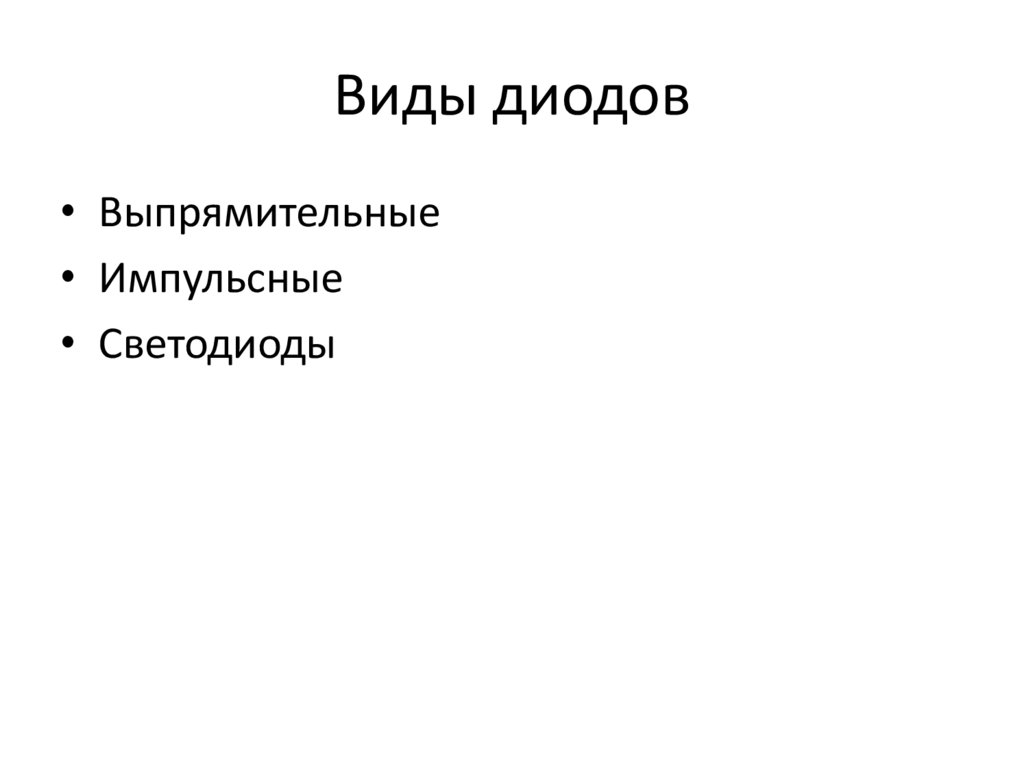

8.

Виды диодов
• Выпрямительные
• Импульсные
• Светодиоды

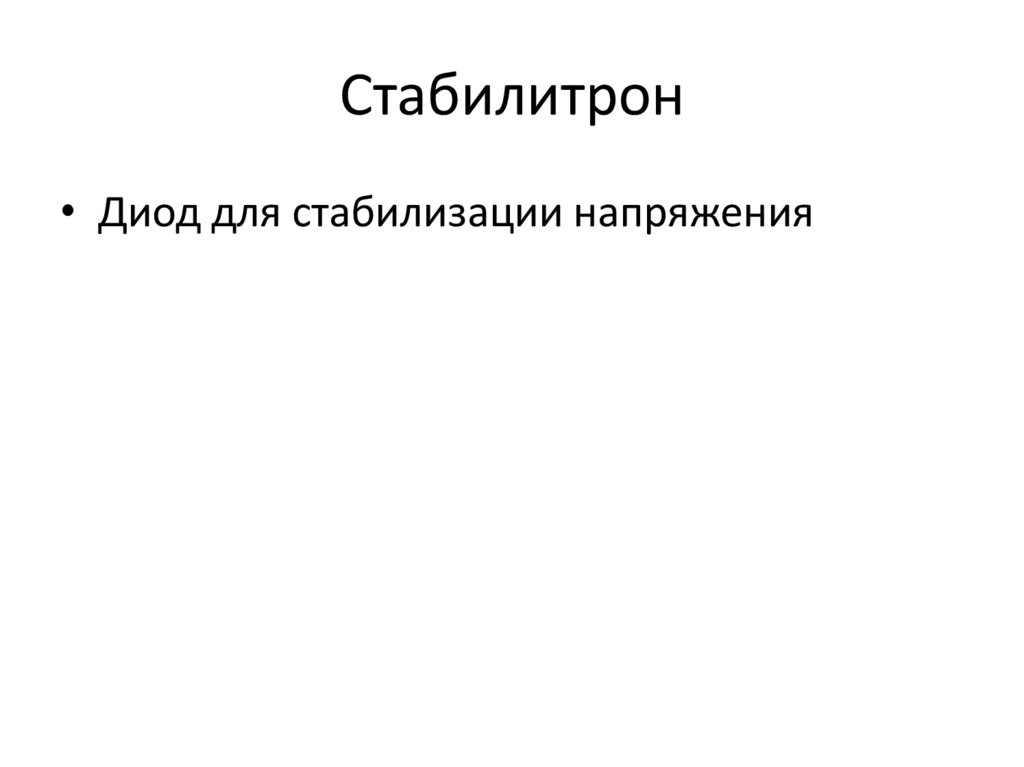

9.

Стабилитрон
• Диод для стабилизации напряжения

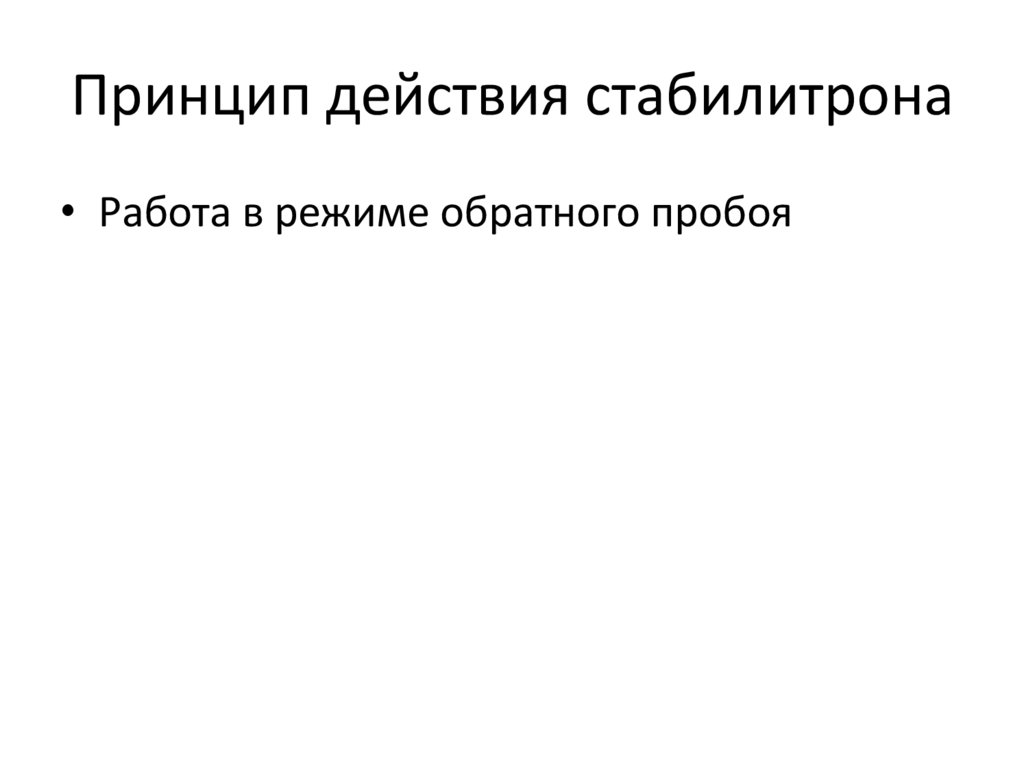

10.

Принцип действия стабилитрона
• Работа в режиме обратного пробоя

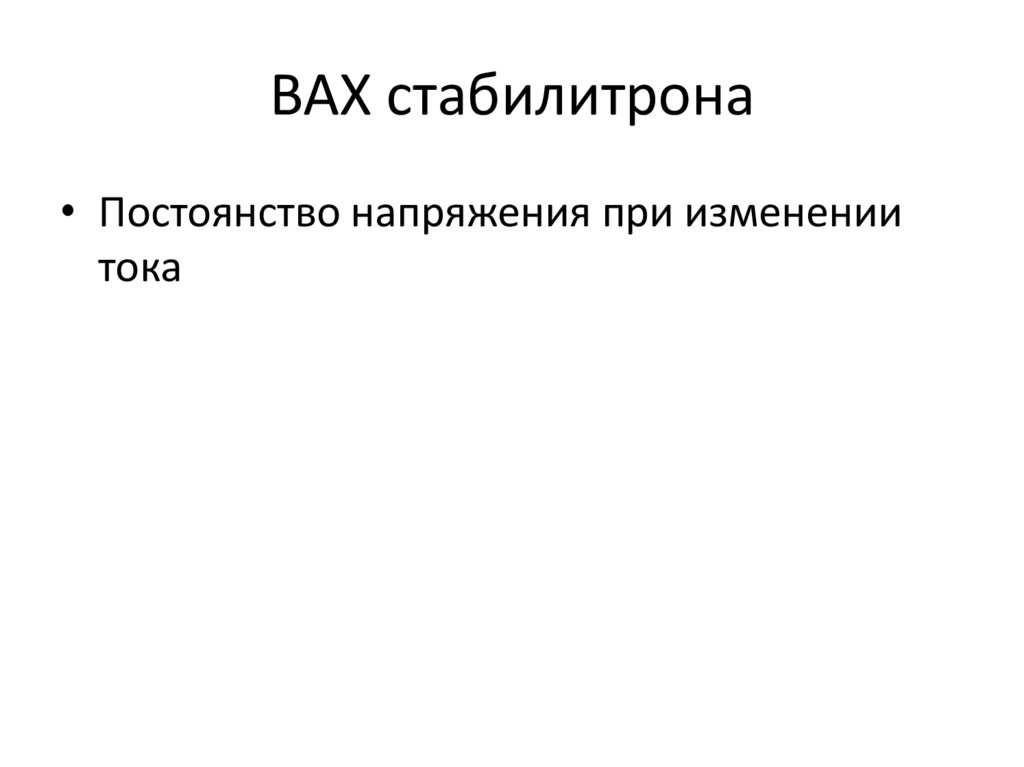

11.

ВАХ стабилитрона
• Постоянство напряжения при изменении
тока

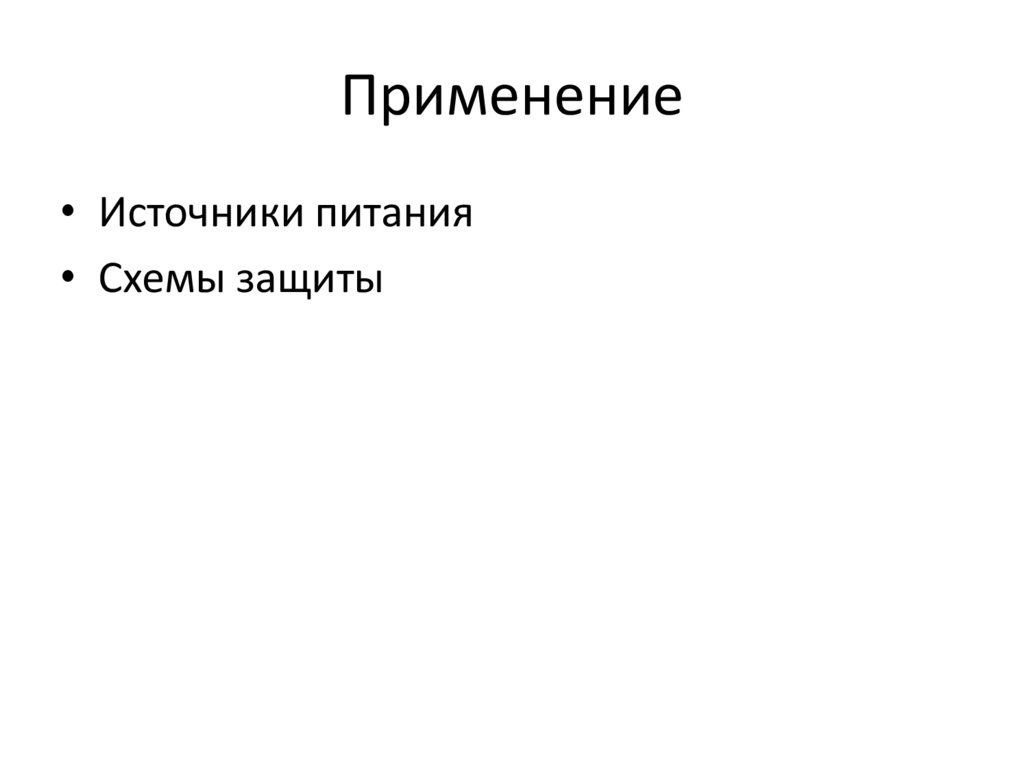

12.

Применение
• Источники питания
• Схемы защиты

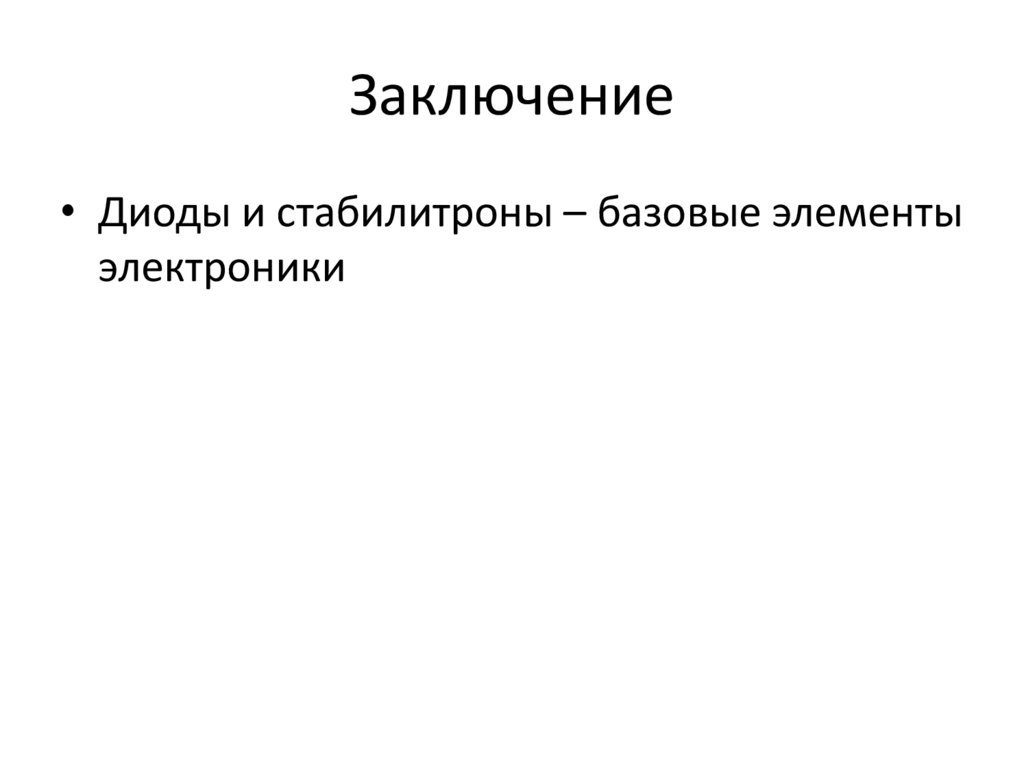

13.

Заключение
• Диоды и стабилитроны – базовые элементы
электроники
