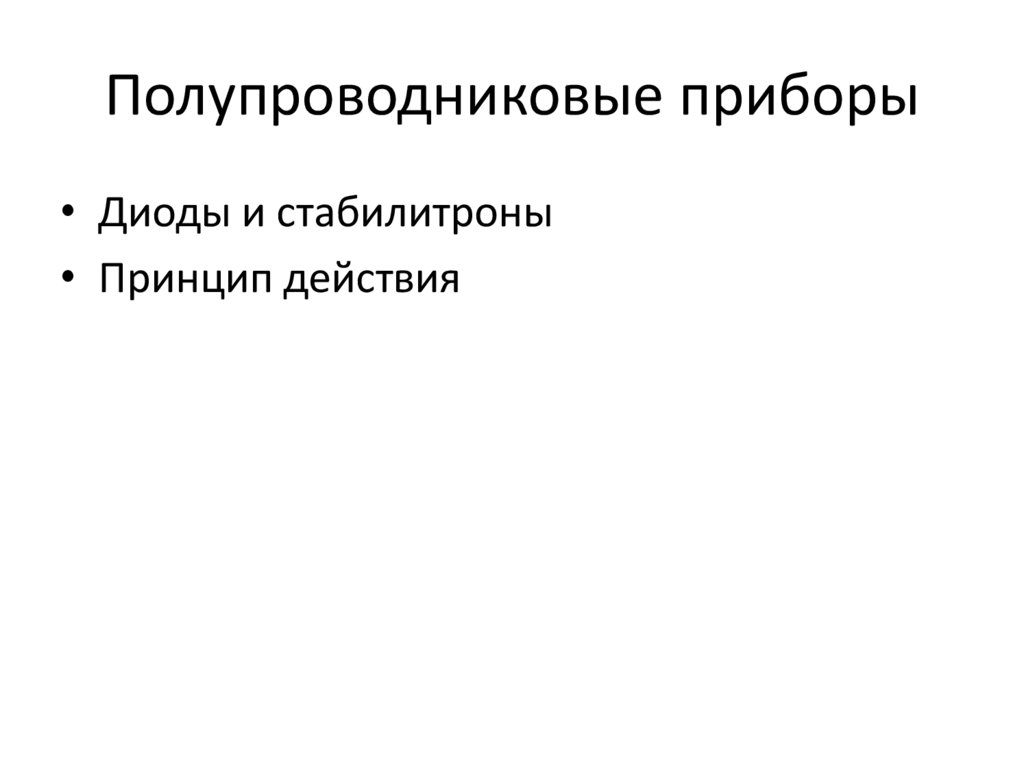

Полупроводниковые приборы
• Диоды и стабилитроны
• Принцип действия

2.

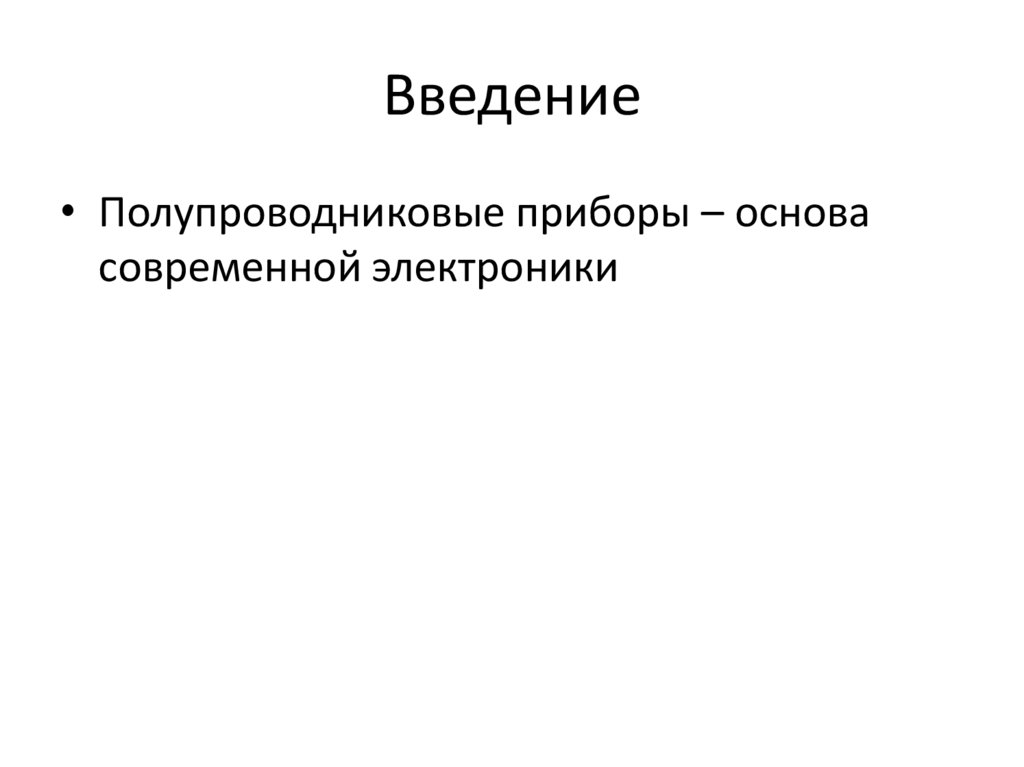

Введение
• Полупроводниковые приборы – основа
современной электроники

3.

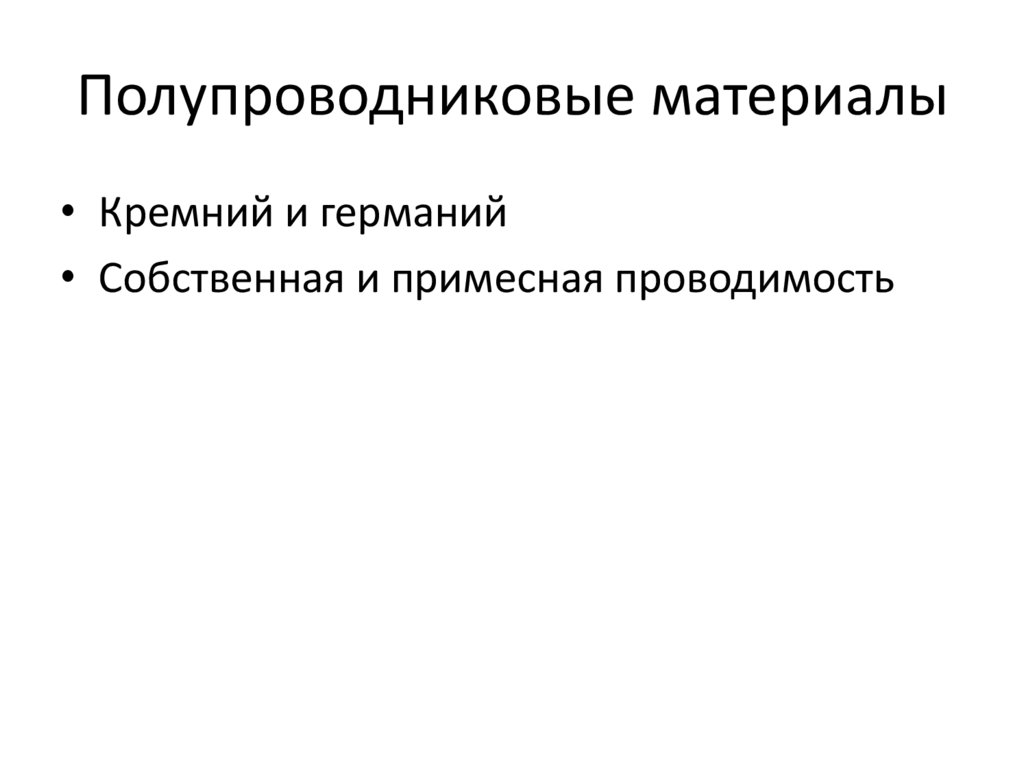

Полупроводниковые материалы
• Кремний и германий
• Собственная и примесная проводимость

4.

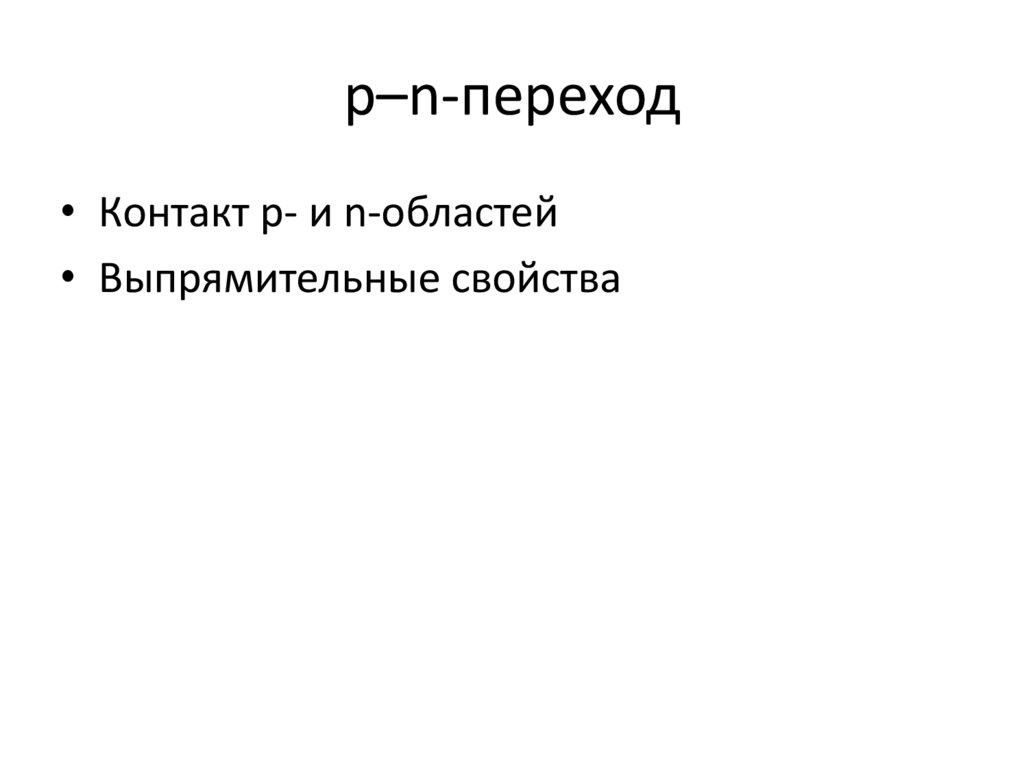

p–n-переход
• Контакт p- и n-областей
• Выпрямительные свойства

5.

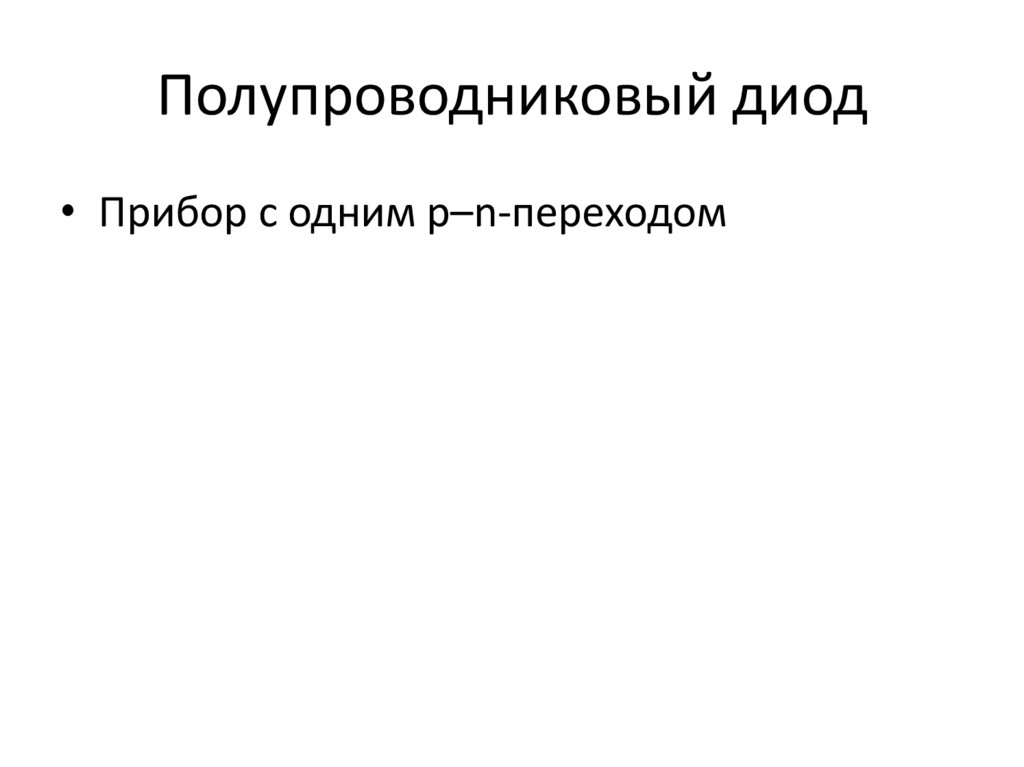

Полупроводниковый диод
• Прибор с одним p–n-переходом

6.

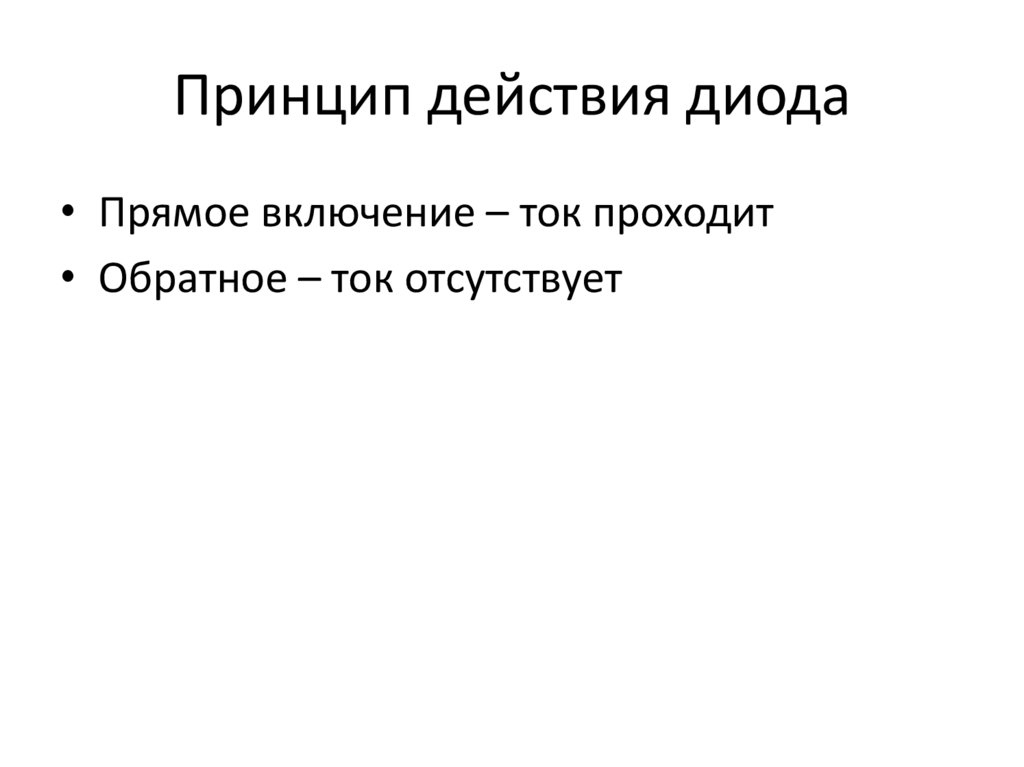

Принцип действия диода
• Прямое включение – ток проходит
• Обратное – ток отсутствует

7.

ВАХ диода
• Нелинейная зависимость тока от
напряжения

8.

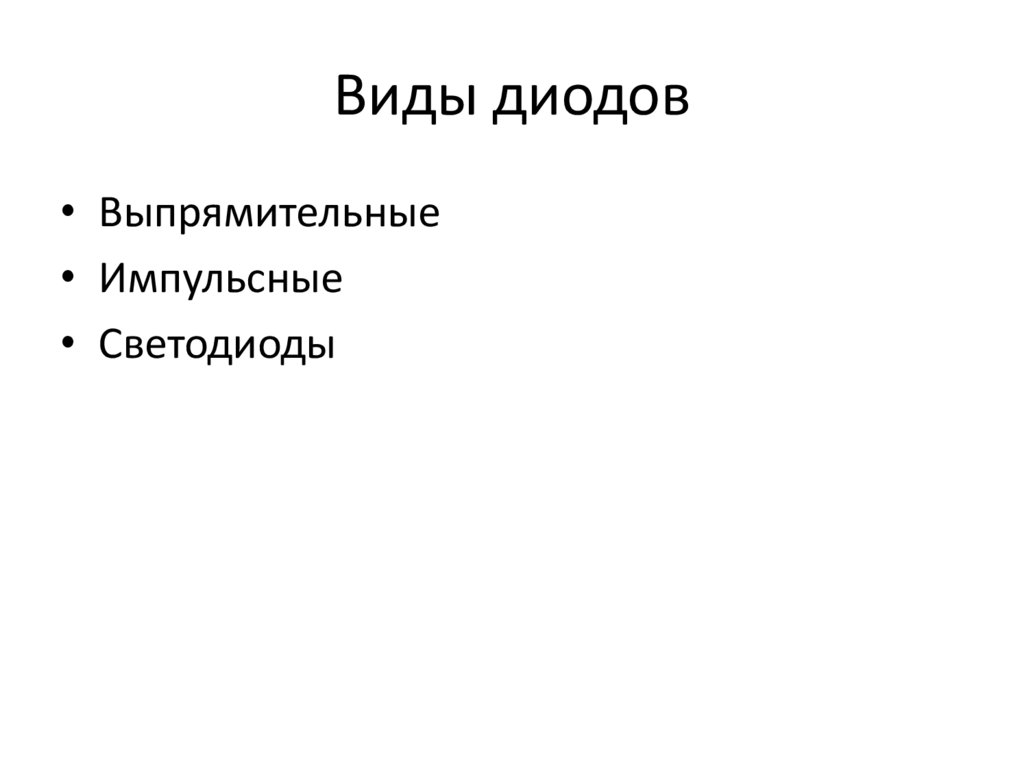

Виды диодов
• Выпрямительные
• Импульсные
• Светодиоды

9.

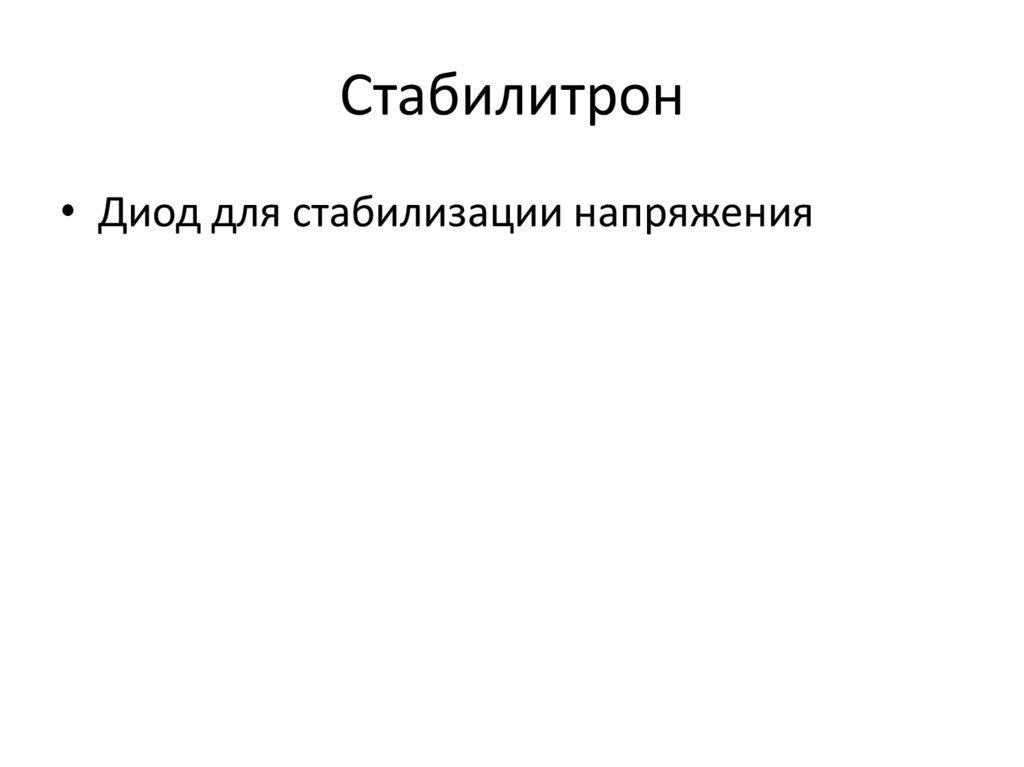

Стабилитрон
• Диод для стабилизации напряжения

10.

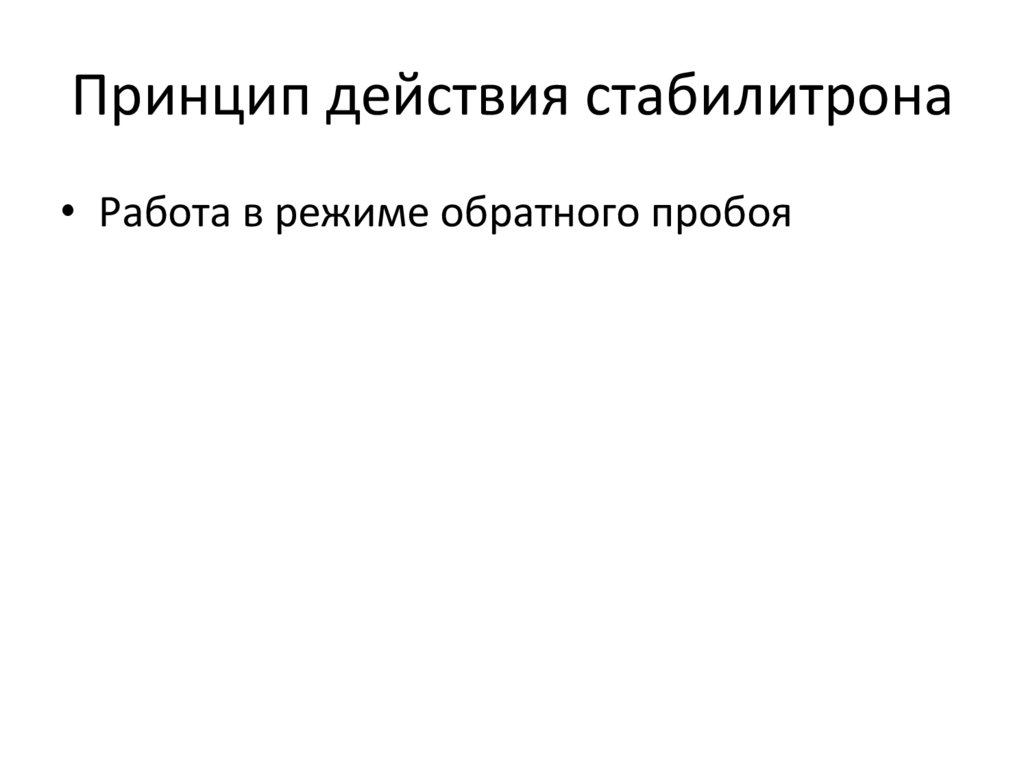

Принцип действия стабилитрона
• Работа в режиме обратного пробоя

11.

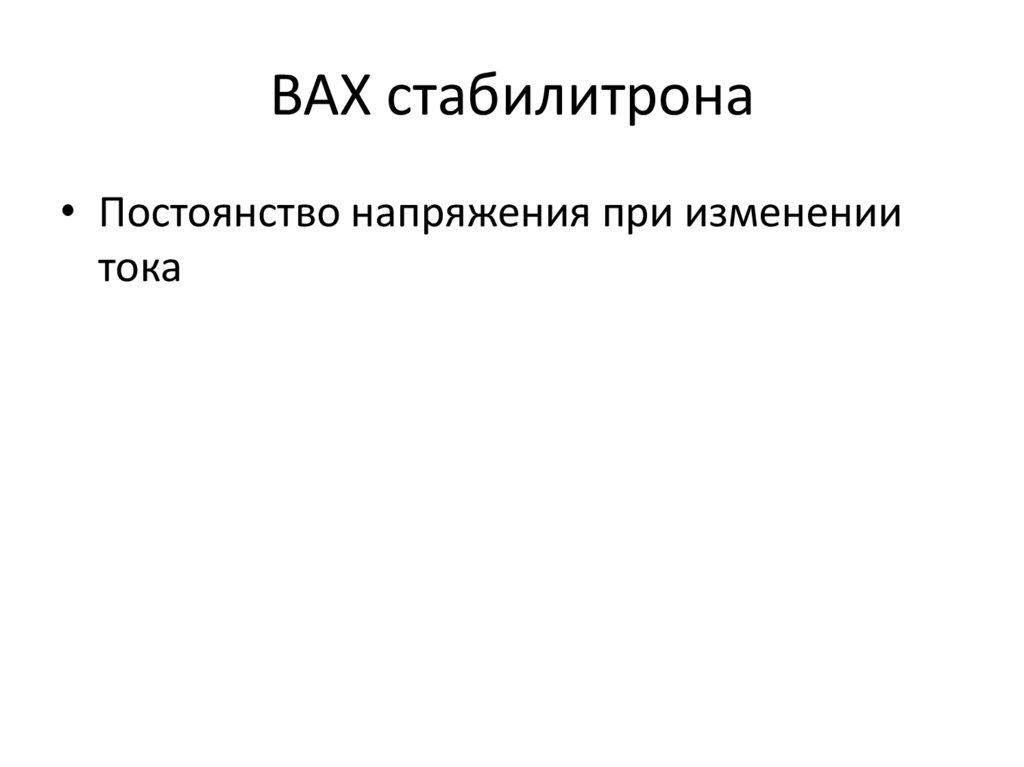

ВАХ стабилитрона
• Постоянство напряжения при изменении
тока

12.

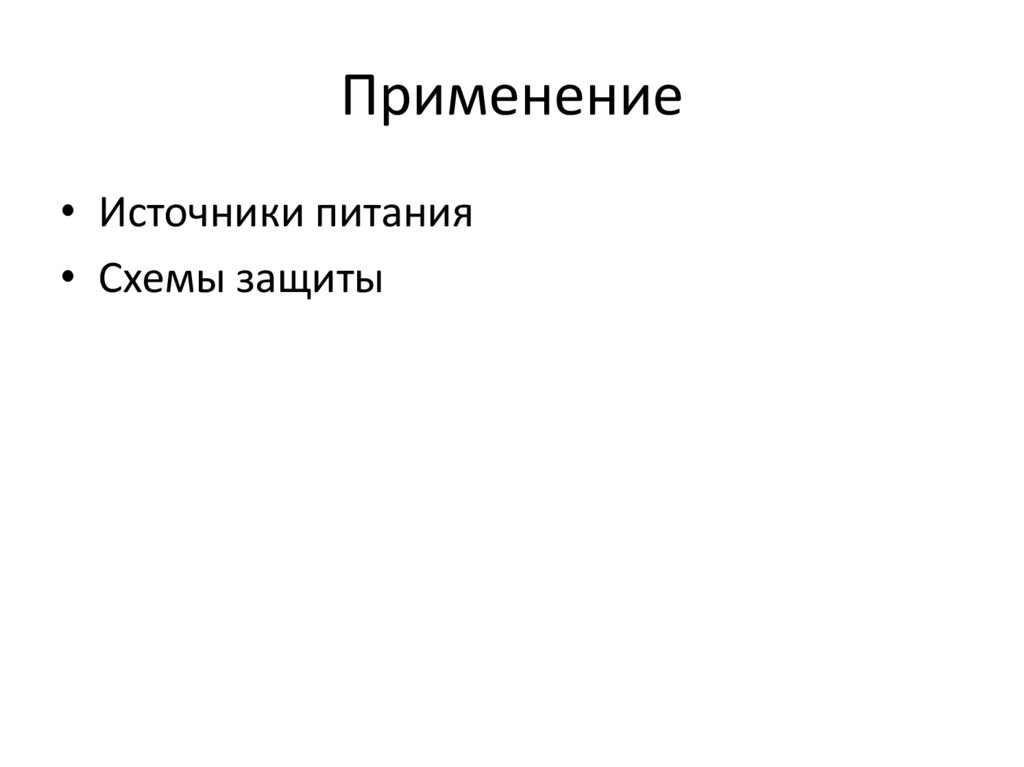

Применение
• Источники питания
• Схемы защиты

13.

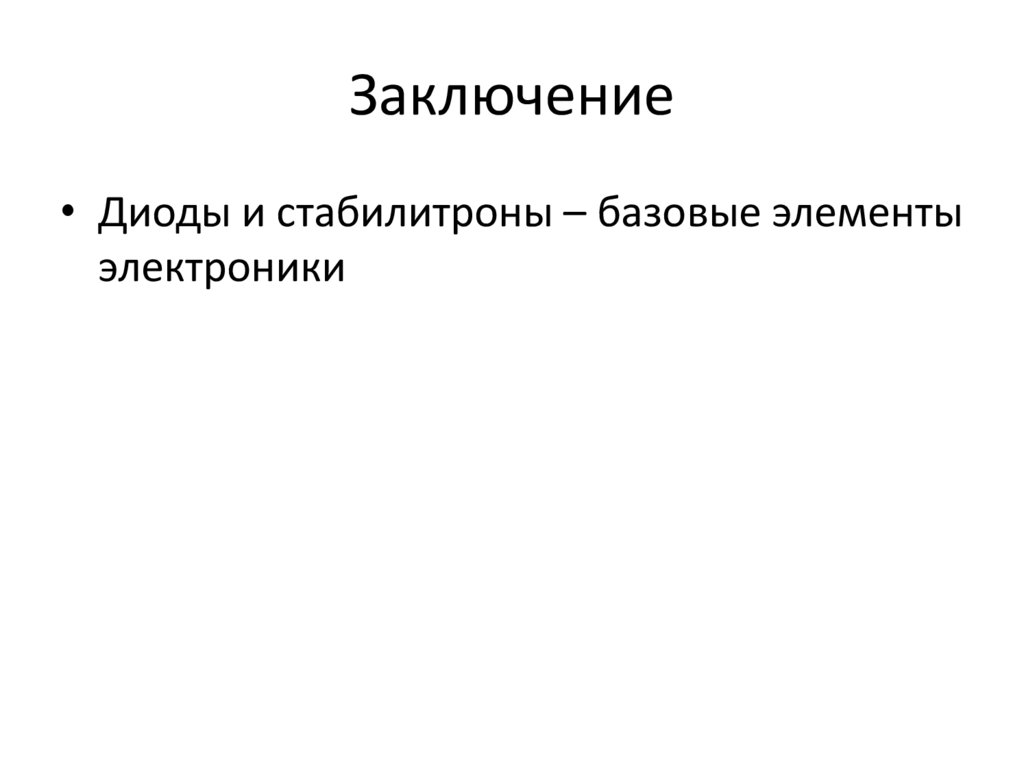

Заключение
• Диоды и стабилитроны – базовые элементы
электроники

14.

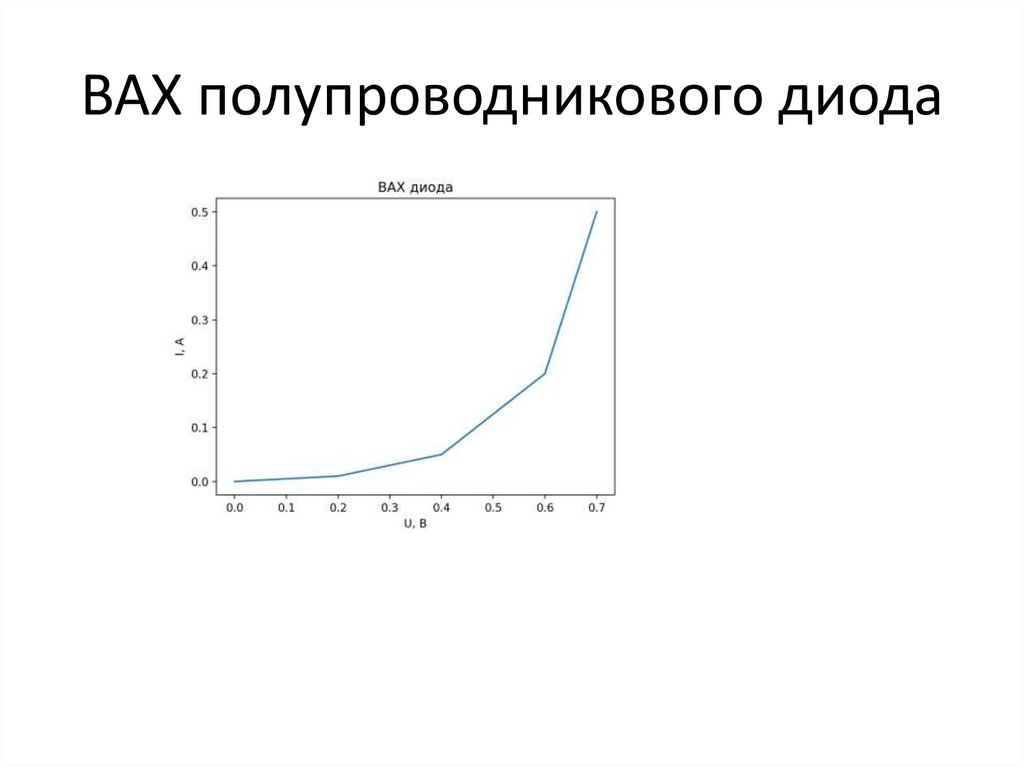

ВАХ полупроводникового диода

15.

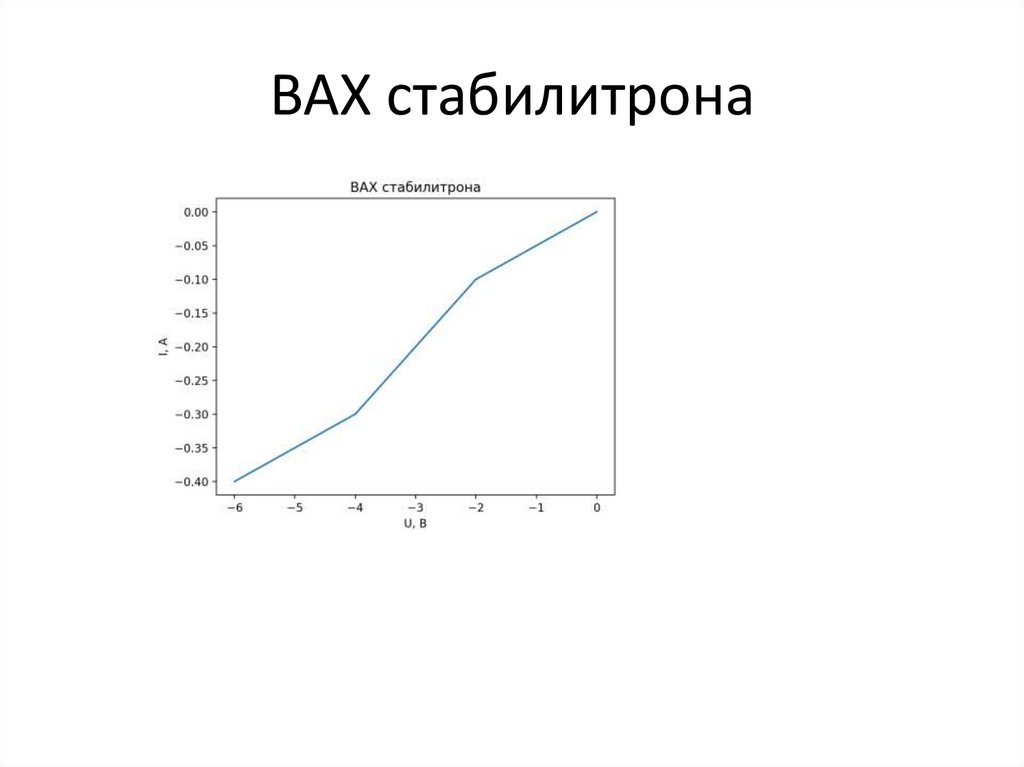

ВАХ стабилитрона
