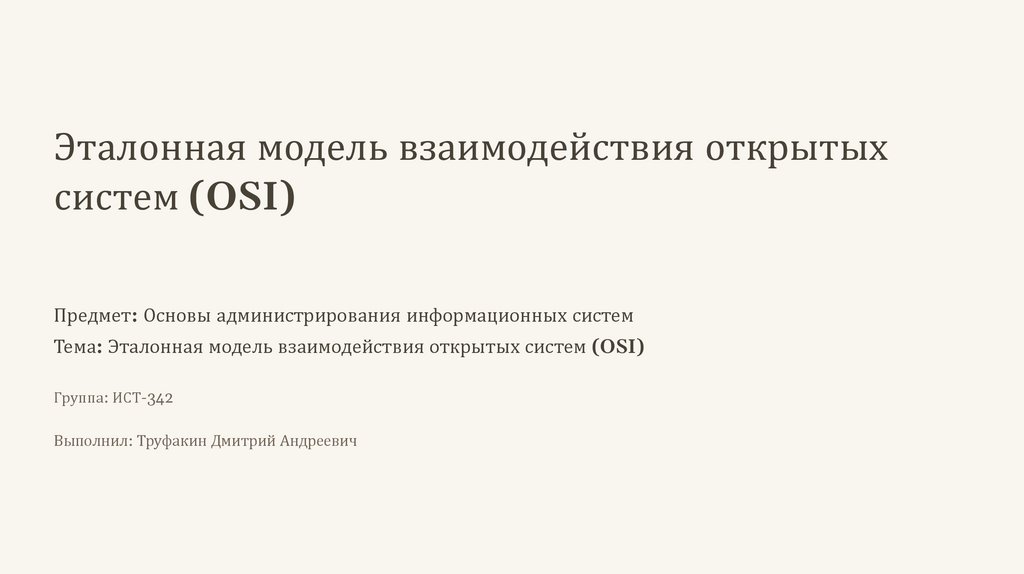

1.

Эталонная модель взаимодействия открытых
систем (OSI)
Предмет: Основы администрирования информационных систем
Тема: Эталонная модель взаимодействия открытых систем (OSI)
Группа: ИСТ-342
Выполнил: Труфакин Дмитрий Андреевич

2.

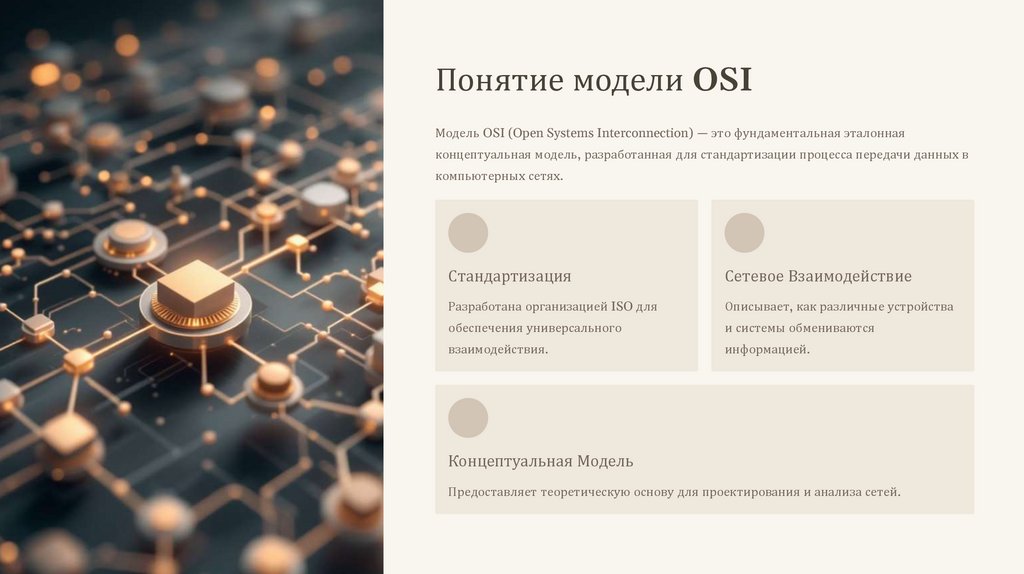

Понятие модели OSI
Модель OSI (Open Systems Interconnection) — это фундаментальная эталонная
концептуальная модель, разработанная для стандартизации процесса передачи данных в
компьютерных сетях.
Стандартизация
Сетевое Взаимодействие
Разработана организацией ISO для
Описывает, как различные устройства
обеспечения универсального
и системы обмениваются
взаимодействия.
информацией.
Концептуальная Модель
Предоставляет теоретическую основу для проектирования и анализа сетей.

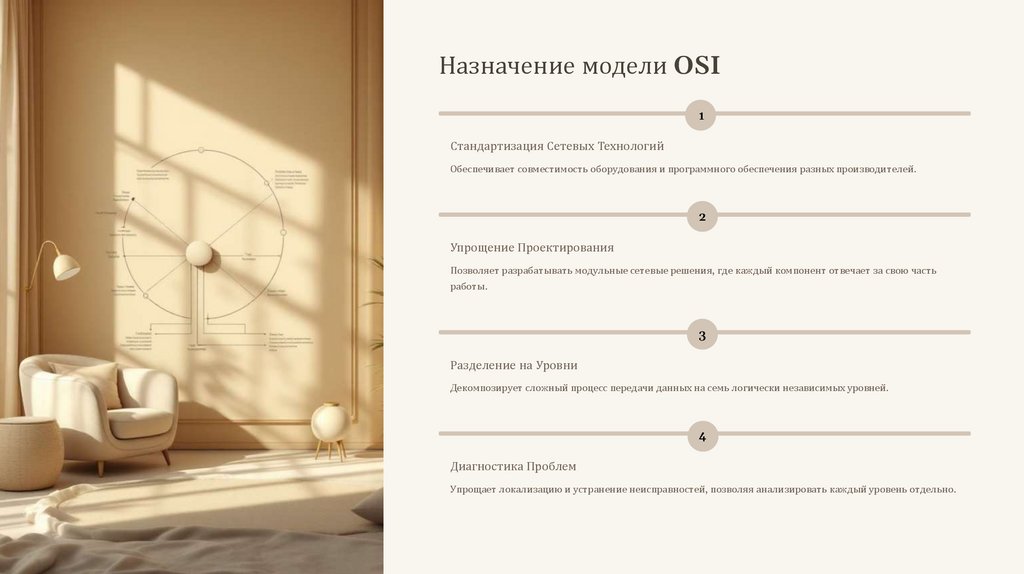

3.

Назначение модели OSI
1
Стандартизация Сетевых Технологий
Обеспечивает совместимость оборудования и программного обеспечения разных производителей.
2
Упрощение Проектирования
Позволяет разрабатывать модульные сетевые решения, где каждый компонент отвечает за свою часть
работы.
3
Разделение на Уровни
Декомпозирует сложный процесс передачи данных на семь логически независимых уровней.
4
Диагностика Проблем
Упрощает локализацию и устранение неисправностей, позволяя анализировать каждый уровень отдельно.

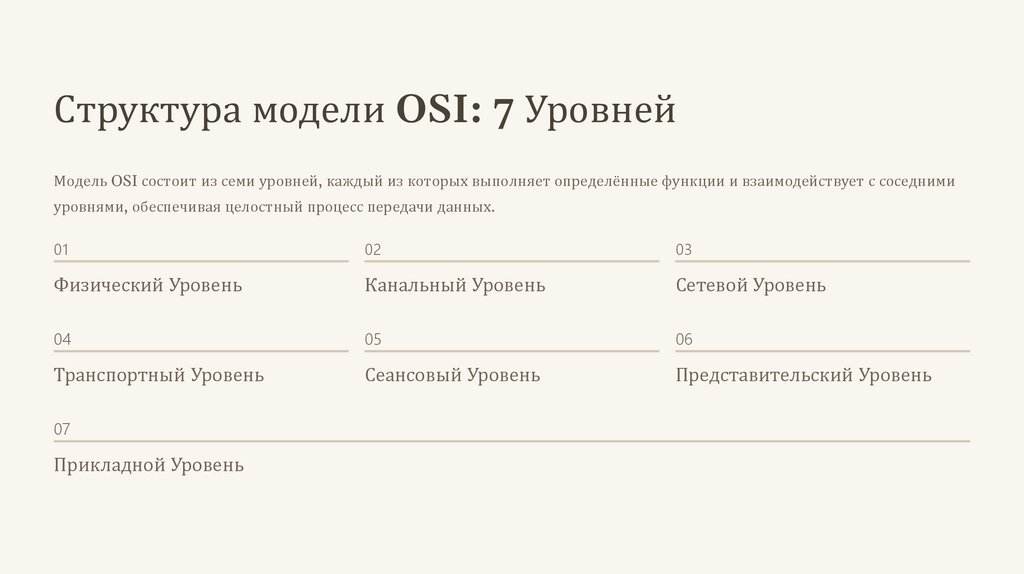

4.

Структура модели OSI: 7 Уровней
Модель OSI состоит из семи уровней, каждый из которых выполняет определённые функции и взаимодействует с соседними
уровнями, обеспечивая целостный процесс передачи данных.
01
02
03
Физический Уровень
Канальный Уровень
Сетевой Уровень
04
05
06
Транспортный Уровень
Сеансовый Уровень
Представительский Уровень
07
Прикладной Уровень

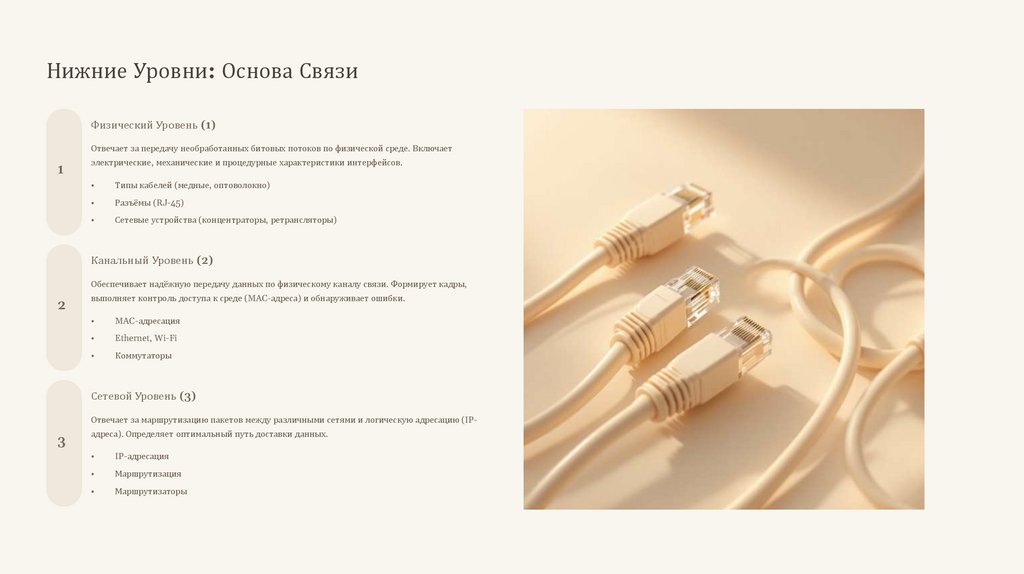

5.

Нижние Уровни: Основа Связи
Физический Уровень (1)
Отвечает за передачу необработанных битовых потоков по физической среде. Включает
1
электрические, механические и процедурные характеристики интерфейсов.
Типы кабелей (медные, оптоволокно)
Разъёмы (RJ-45)
Сетевые устройства (концентраторы, ретрансляторы)
Канальный Уровень (2)
Обеспечивает надёжную передачу данных по физическому каналу связи. Формирует кадры,
2
выполняет контроль доступа к среде (MAC-адреса) и обнаруживает ошибки.
MAC-адресация
Ethernet, Wi-Fi
Коммутаторы
Сетевой Уровень (3)
Отвечает за маршрутизацию пакетов между различными сетями и логическую адресацию (IP-
3
адреса). Определяет оптимальный путь доставки данных.
IP-адресация
Маршрутизация
Маршрутизаторы

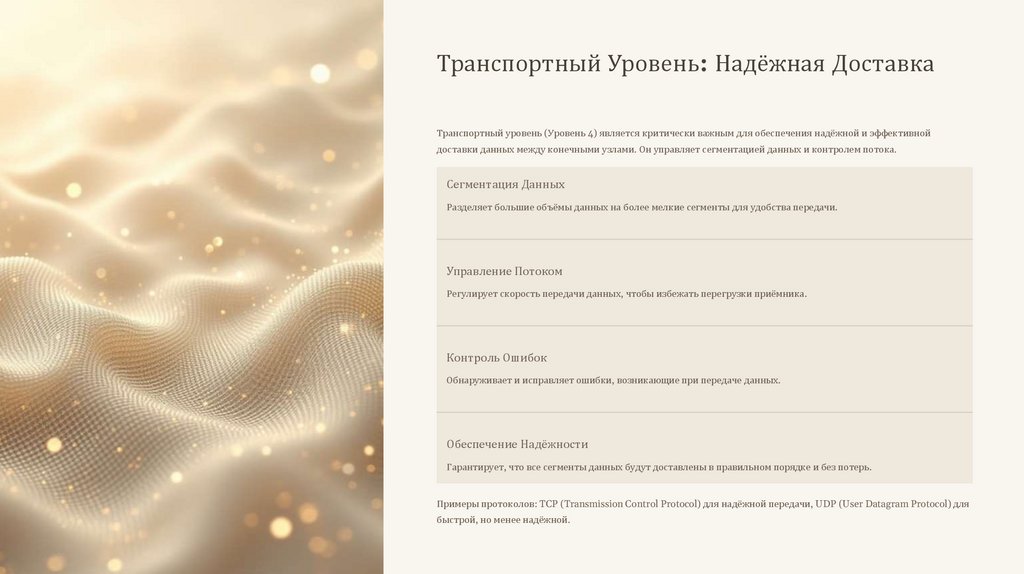

6.

Транспортный Уровень: Надёжная Доставка
Транспортный уровень (Уровень 4) является критически важным для обеспечения надёжной и эффективной
доставки данных между конечными узлами. Он управляет сегментацией данных и контролем потока.
Сегментация Данных
Разделяет большие объёмы данных на более мелкие сегменты для удобства передачи.
Управление Потоком
Регулирует скорость передачи данных, чтобы избежать перегрузки приёмника.
Контроль Ошибок
Обнаруживает и исправляет ошибки, возникающие при передаче данных.
Обеспечение Надёжности
Гарантирует, что все сегменты данных будут доставлены в правильном порядке и без потерь.
Примеры протоколов: TCP (Transmission Control Protocol) для надёжной передачи, UDP (User Datagram Protocol) для
быстрой, но менее надёжной.

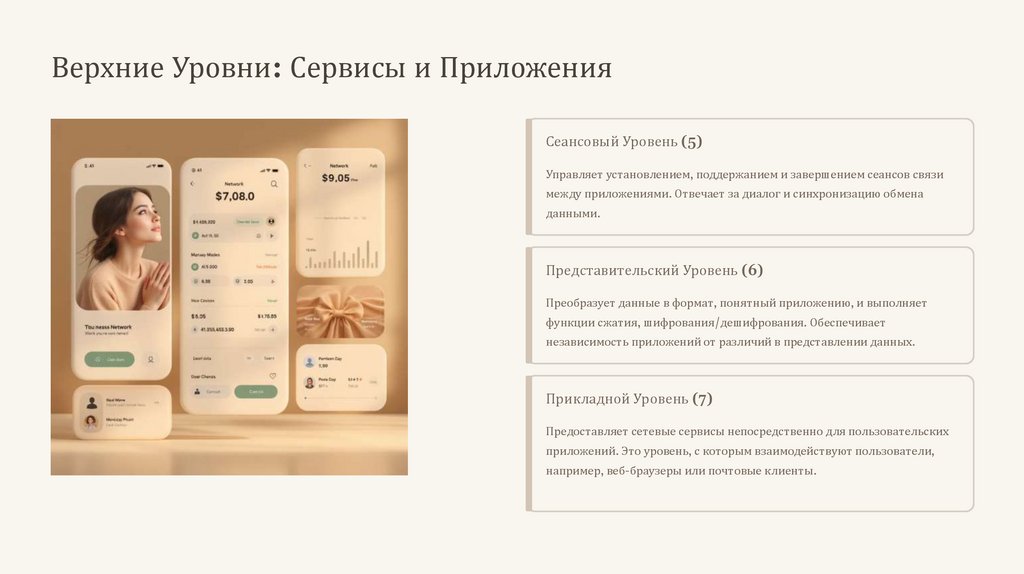

7.

Верхние Уровни: Сервисы и Приложения
Сеансовый Уровень (5)
Управляет установлением, поддержанием и завершением сеансов связи
между приложениями. Отвечает за диалог и синхронизацию обмена
данными.
Представительский Уровень (6)
Преобразует данные в формат, понятный приложению, и выполняет
функции сжатия, шифрования/дешифрования. Обеспечивает
независимость приложений от различий в представлении данных.
Прикладной Уровень (7)
Предоставляет сетевые сервисы непосредственно для пользовательских
приложений. Это уровень, с которым взаимодействуют пользователи,
например, веб-браузеры или почтовые клиенты.

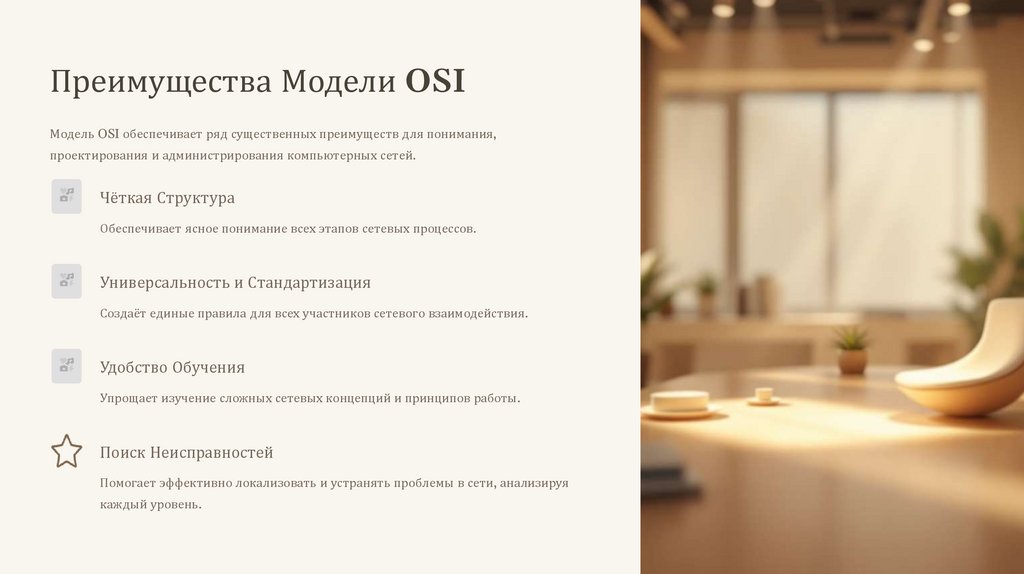

8.

Преимущества Модели OSI
Модель OSI обеспечивает ряд существенных преимуществ для понимания,
проектирования и администрирования компьютерных сетей.
Чёткая Структура
Обеспечивает ясное понимание всех этапов сетевых процессов.
Универсальность и Стандартизация
Создаёт единые правила для всех участников сетевого взаимодействия.
Удобство Обучения
Упрощает изучение сложных сетевых концепций и принципов работы.
Поиск Неисправностей
Помогает эффективно локализовать и устранять проблемы в сети, анализируя
каждый уровень.

9.

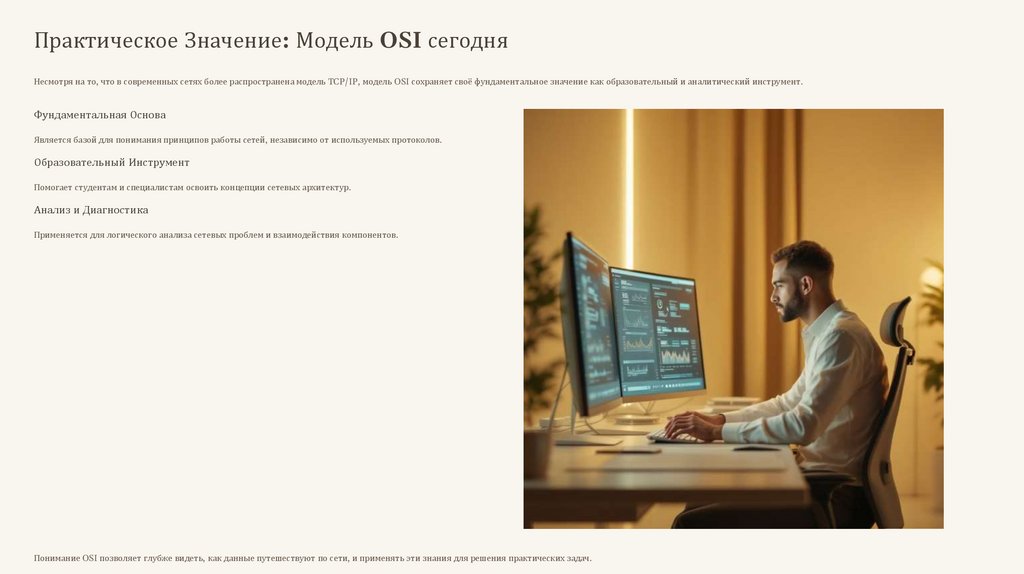

Практическое Значение: Модель OSI сегодня
Несмотря на то, что в современных сетях более распространена модель TCP/IP, модель OSI сохраняет своё фундаментальное значение как образовательный и аналитический инструмент.
Фундаментальная Основа
Является базой для понимания принципов работы сетей, независимо от используемых протоколов.
Образовательный Инструмент
Помогает студентам и специалистам освоить концепции сетевых архитектур.
Анализ и Диагностика
Применяется для логического анализа сетевых проблем и взаимодействия компонентов.
Понимание OSI позволяет глубже видеть, как данные путешествуют по сети, и применять эти знания для решения практических задач.

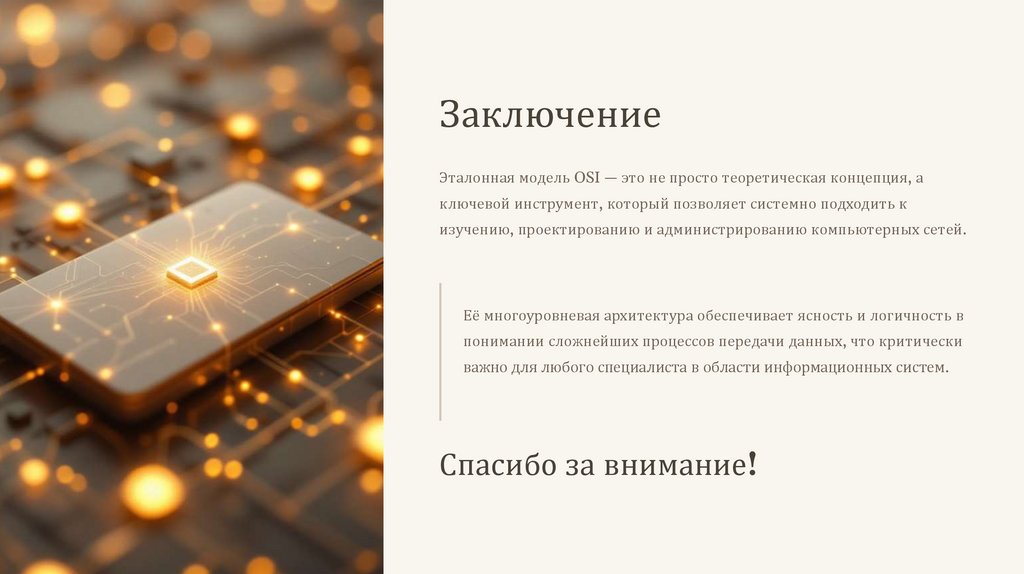

10.

Заключение
Эталонная модель OSI — это не просто теоретическая концепция, а
ключевой инструмент, который позволяет системно подходить к
изучению, проектированию и администрированию компьютерных сетей.
Её многоуровневая архитектура обеспечивает ясность и логичность в
понимании сложнейших процессов передачи данных, что критически
важно для любого специалиста в области информационных систем.
Спасибо за внимание!
