Урок 32. Электрическое поле и напряженность

1. Повторим!

Какие виды электрических зарядов существуют?
Какой заряд называется точечным?
Как взаимодействуют электрические заряды?
В каких единицах измеряется электрические заряды?
С какой силой взаимодействуют электрические заряды?
Назовите ученого, который установил на опыте закон
взаимодействия точечных электрических зарядов.
Как называется этот закон?

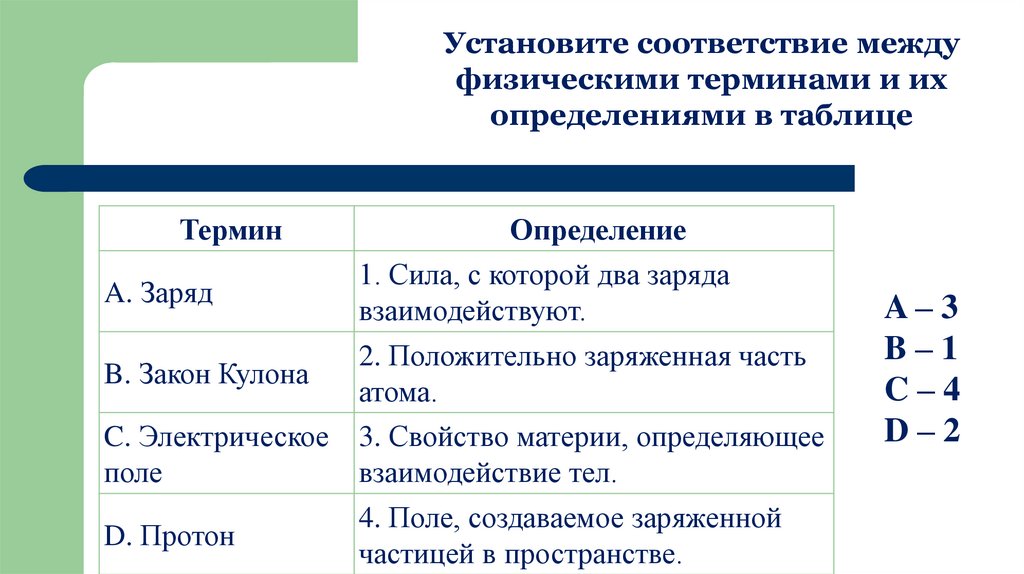

2.

Установите соответствие между
физическими терминами и их
определениями в таблице
Термин
Определение
A. Заряд
1. Сила, с которой два заряда
взаимодействуют.
B. Закон Кулона
2. Положительно заряженная часть
атома.
C. Электрическое 3. Свойство материи, определяющее
поле
взаимодействие тел.
D. Протон
4. Поле, создаваемое заряженной
частицей в пространстве.
A–3
B–1
C–4
D–2

3.

«Электрическое поле. Напряженность
электрического поля. Принцип
суперпозиции электрических полей»
Электрическое поле – это особая форма материи,
существующая вокруг тел или частиц, обладающих
электрическим зарядом.
Георг Рихман
(1711-1753)
русский физик , исследователь
электричества, выдвинул
гипотезу о существовании
особого вида материи –
электрического поля.
Электрическое поле – это особая форма материи,
которая создаётся покоящимися электрическими
зарядами и оказывает воздействие на другие заряды.
Электрическое поле – это физическое поле, которое
окружает каждый электрический заряд и оказывает
силовое действие на другие заряды, притягивая их к
заряду-источнику или отталкивая от него.

4.

Согласно идее Майкла Фарадея электрические
заряды не действуют друг на друга непосредственно.
Каждый из них создает в окружающем пространстве
электрическое поле.
Джеймс Максвелл теоретически доказал, что
электромагнитные взаимодействия должны
распространяться с конечной скоростью.
Главное свойство электрического поля – действие
на тела, обладающие электрическим зарядом, с
некоторой силой.
Силу, действующую на заряженное тело со стороны
электрического поля, называют электрической силой.

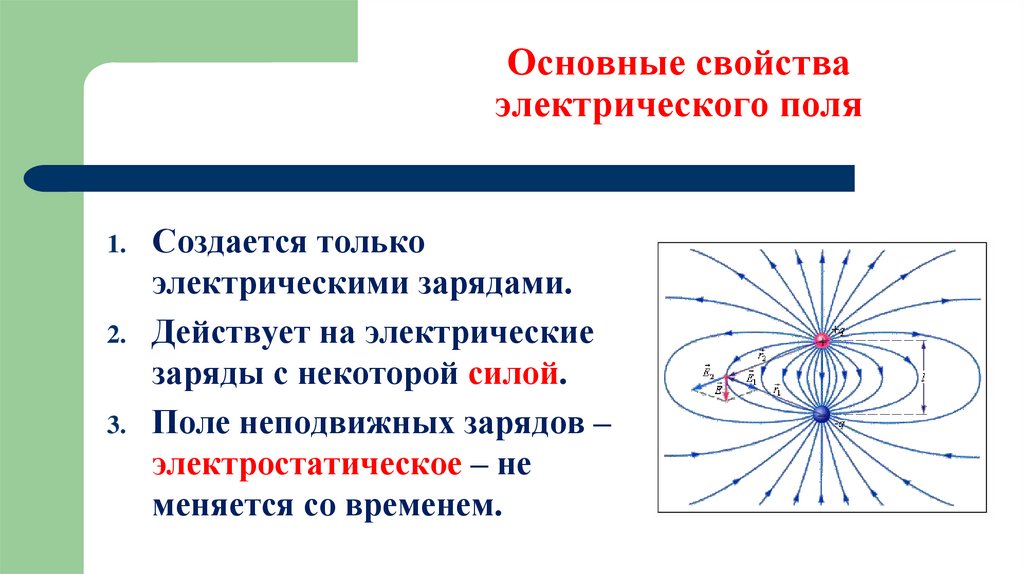

5. Основные свойства электрического поля

1.
2.
3.
Создается только
электрическими зарядами.
Действует на электрические
заряды с некоторой силой.
Поле неподвижных зарядов –
электростатическое – не
меняется со временем.

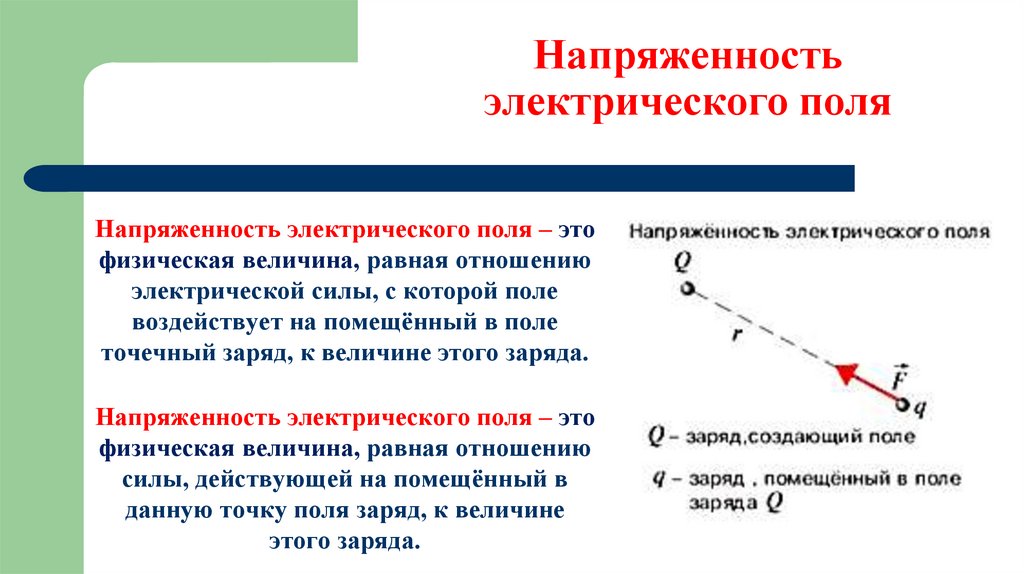

6. Напряженность электрического поля

Напряженность электрического поля – это
физическая величина, равная отношению
электрической силы, с которой поле
воздействует на помещённый в поле
точечный заряд, к величине этого заряда.
Напряженность электрического поля – это
физическая величина, равная отношению
силы, действующей на помещённый в
данную точку поля заряд, к величине
этого заряда.

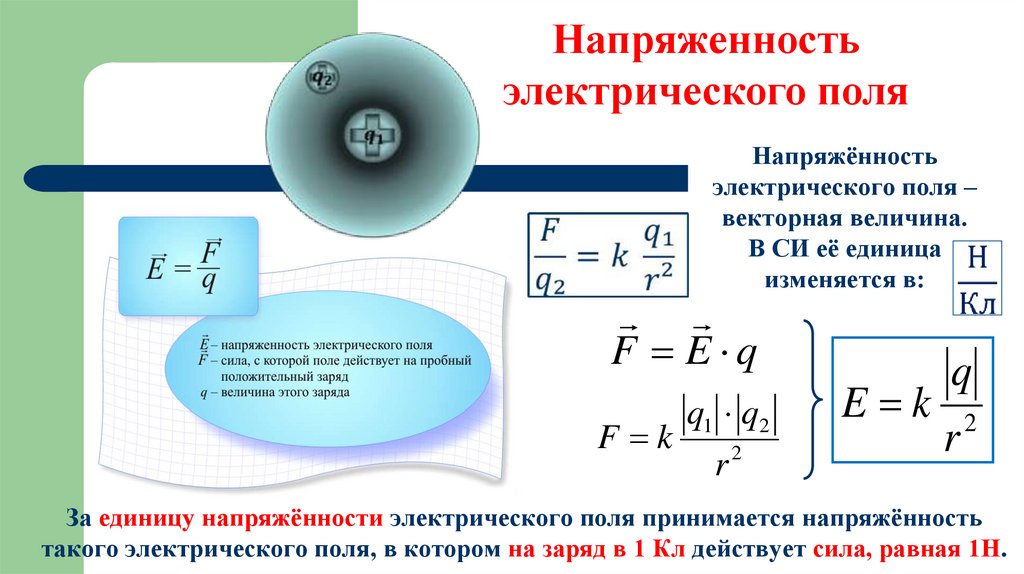

7.

Напряженность
электрического поля
Напряжённость
электрического поля –
векторная величина.
В СИ её единица
изменяется в:
F E q
q1 q2
F k
2
r
q
E k 2
r
За единицу напряжённости электрического поля принимается напряжённость
такого электрического поля, в котором на заряд в 1 Кл действует сила, равная 1Н.

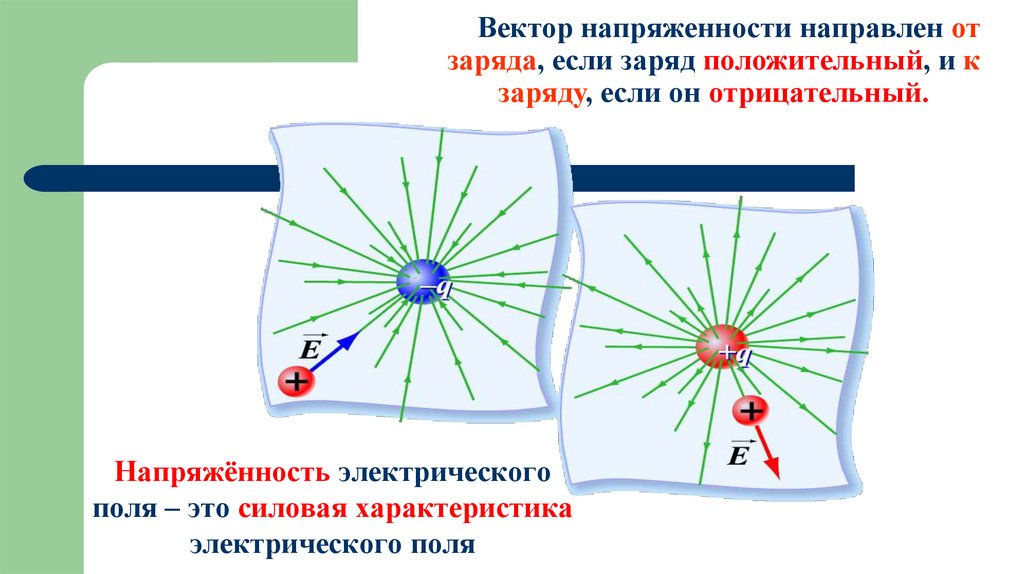

8.

Вектор напряженности направлен от
заряда, если заряд положительный, и к
заряду, если он отрицательный.
Напряжённость электрического
поля – это силовая характеристика
электрического поля

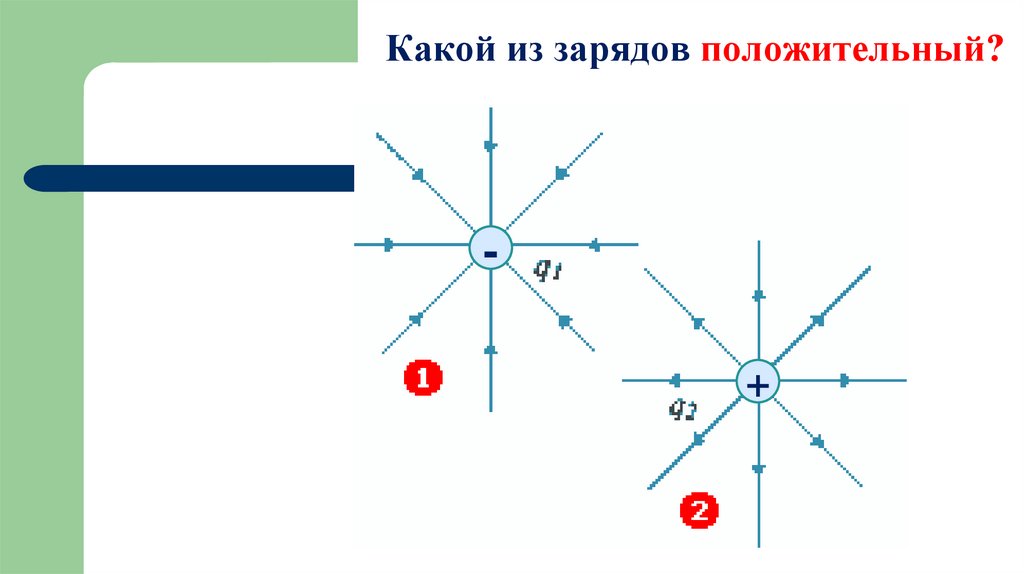

9. Какой из зарядов положительный?

+

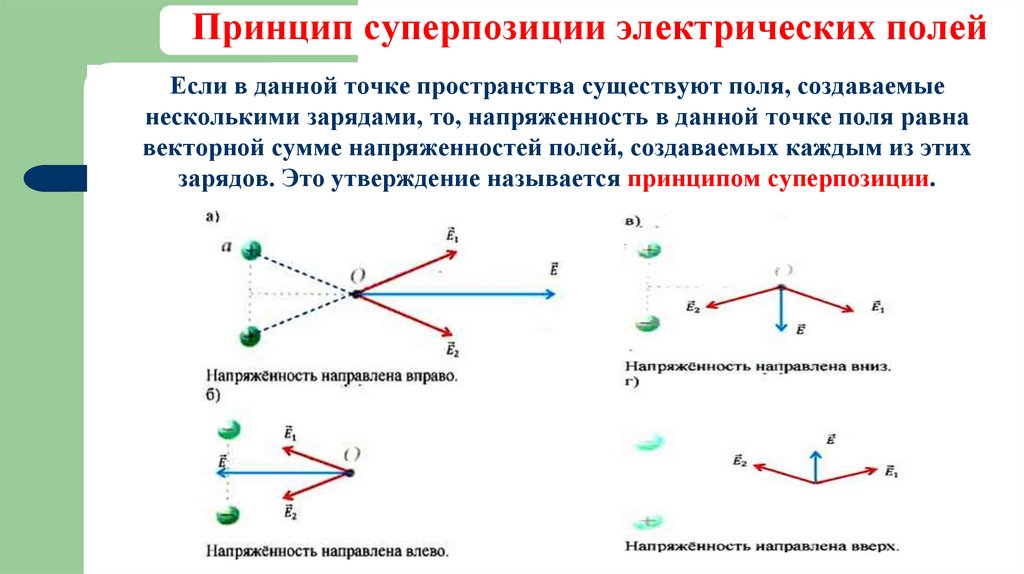

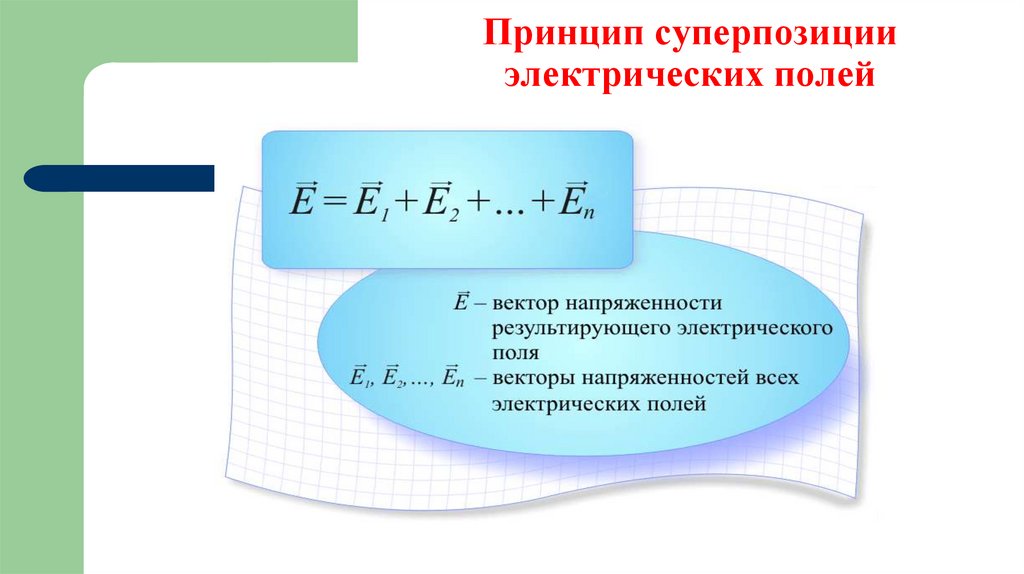

10. Принцип суперпозиции электрических полей

Если в данной точке пространства существуют поля, создаваемые
несколькими зарядами, то, напряженность в данной точке поля равна
векторной сумме напряженностей полей, создаваемых каждым из этих
зарядов. Это утверждение называется принципом суперпозиции.

11. Принцип суперпозиции электрических полей

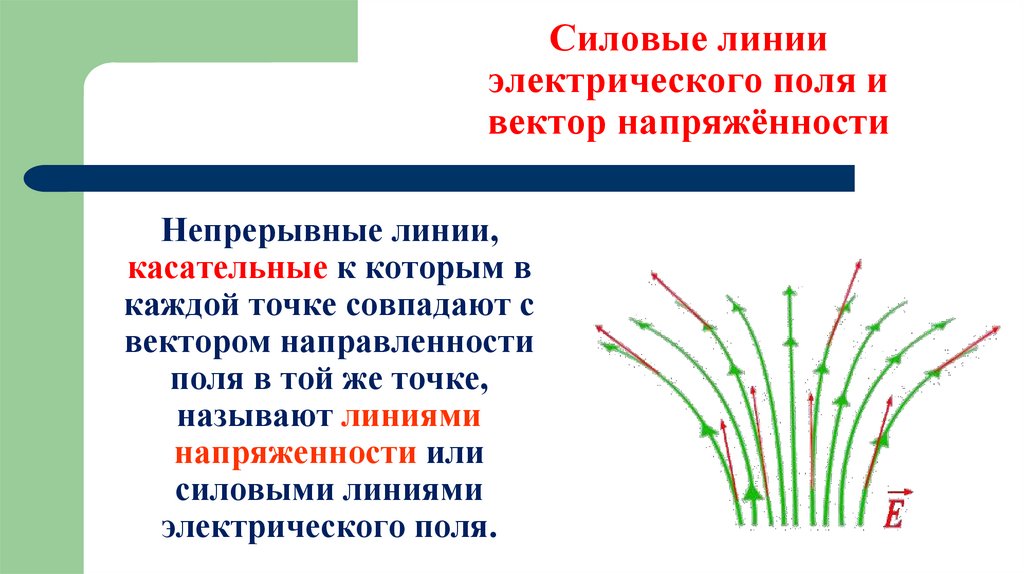

12. Силовые линии электрического поля и вектор напряжённости

Непрерывные линии,
касательные к которым в
каждой точке совпадают с
вектором направленности
поля в той же точке,
называют линиями
напряженности или
силовыми линиями
электрического поля.

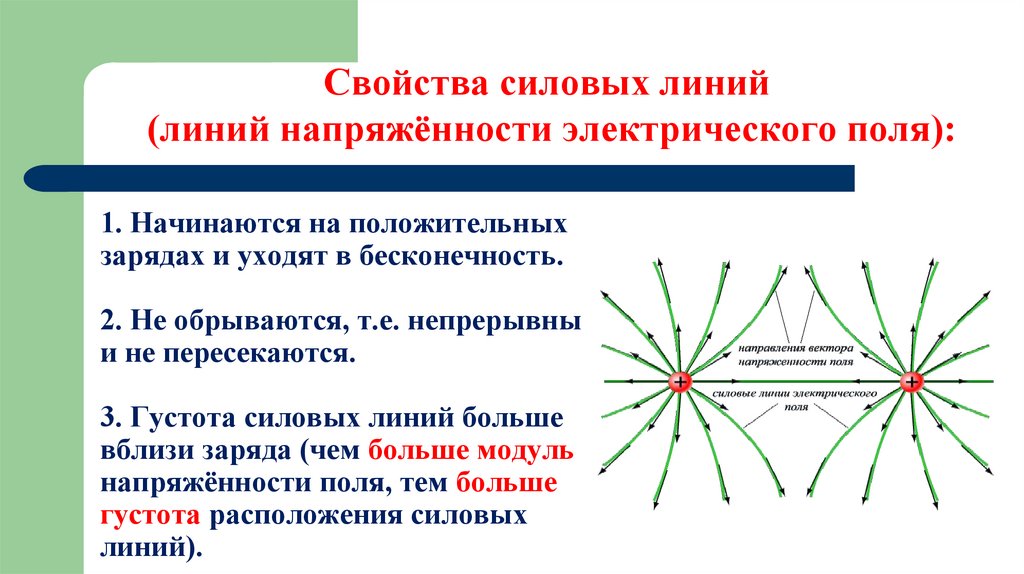

13. 1. Начинаются на положительных зарядах и уходят в бесконечность. 2. Не обрываются, т.е. непрерывны и не пересекаются. 3.

Свойства силовых линий
(линий напряжённости электрического поля):
1. Начинаются на положительных
зарядах и уходят в бесконечность.
2. Не обрываются, т.е. непрерывны
и не пересекаются.
3. Густота силовых линий больше
вблизи заряда (чем больше модуль
напряжённости поля, тем больше
густота расположения силовых
линий).

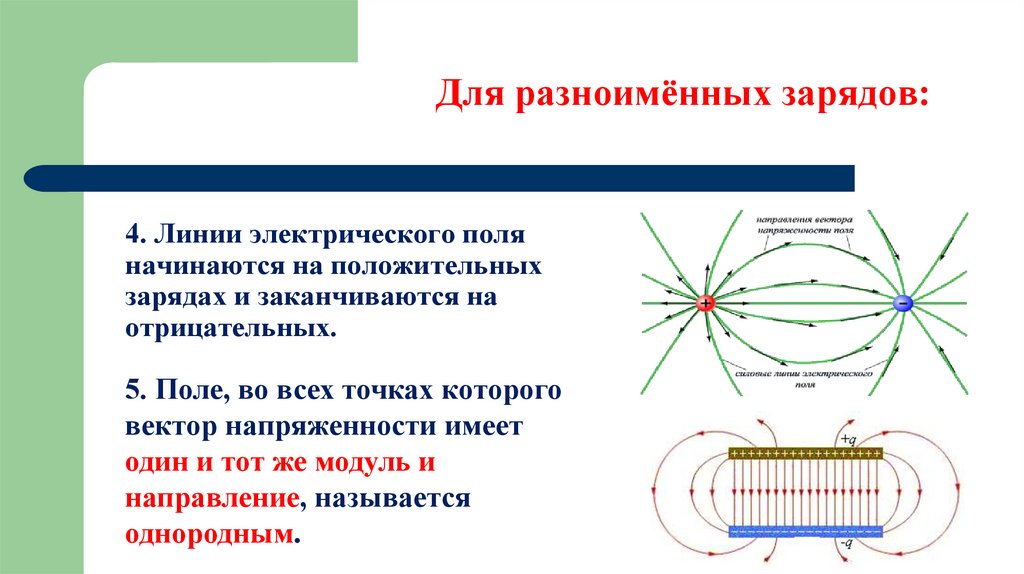

14. 4. Линии электрического поля начинаются на положительных зарядах и заканчиваются на отрицательных.

Для разноимённых зарядов:
4. Линии электрического поля
начинаются на положительных
зарядах и заканчиваются на
отрицательных.
5. Поле, во всех точках которого
вектор напряженности имеет
один и тот же модуль и
направление, называется
однородным.

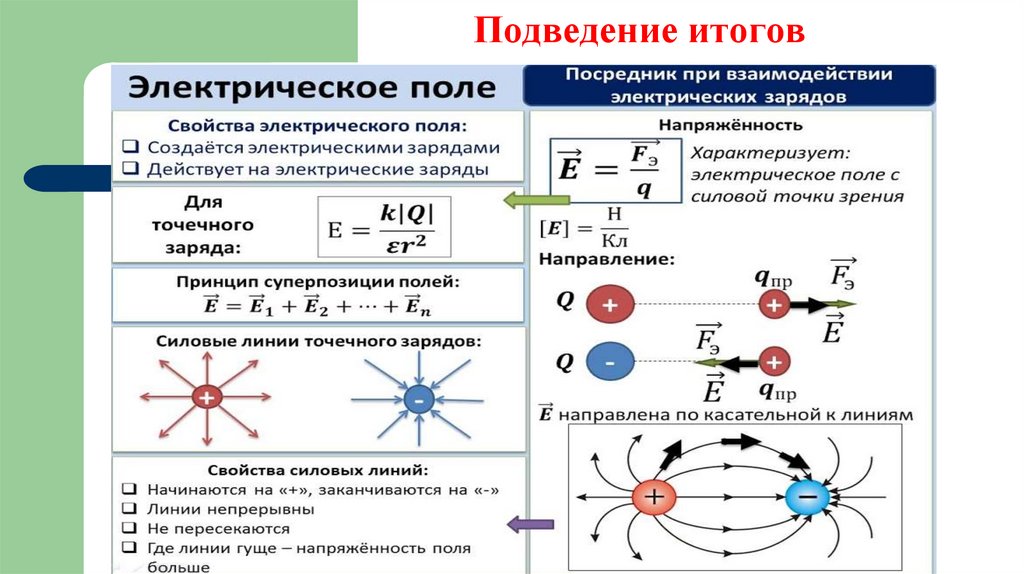

15. Подведение итогов

16. Закрепление:

Что нового узнали на уроке?
Что называется напряженностью электрического поля?
В каких единицах измеряется напряженность
электрического поля?
В чем заключается принцип суперпозиции электрического
полей?
Для чего вводятся силовые линии электрического поля?

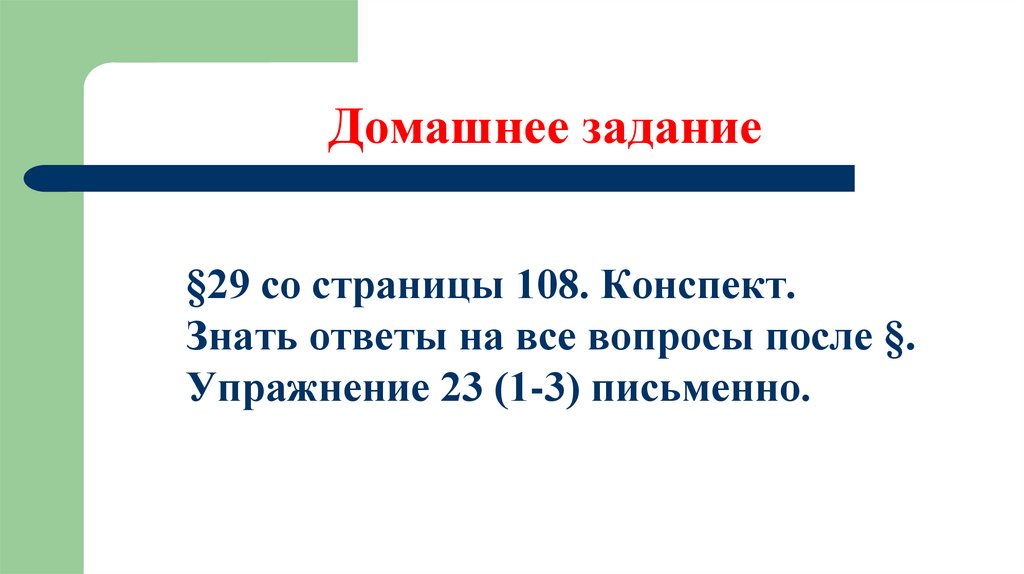

17. Домашнее задание

§29 со страницы 108. Конспект.
Знать ответы на все вопросы после §.
Упражнение 23 (1-3) письменно.
