ВІЙСЬКОВА ТОПОГРАФІЯ
РО 004.01.1-4

2.

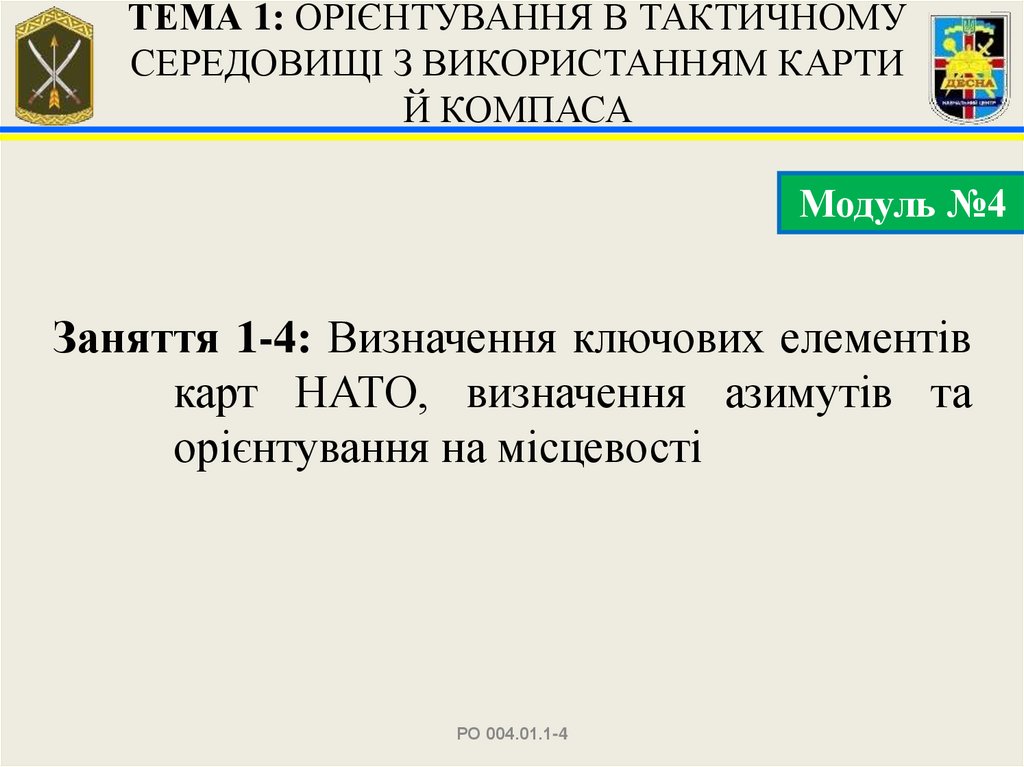

ТЕМА 1: ОРІЄНТУВАННЯ В ТАКТИЧНОМУ
СЕРЕДОВИЩІ З ВИКОРИСТАННЯМ КАРТИ
Й КОМПАСА
Модуль №4
Заняття 1-4: Визначення ключових елементів
карт НАТО, визначення азимутів та
орієнтування на місцевості
РО 004.01.1-4

3.

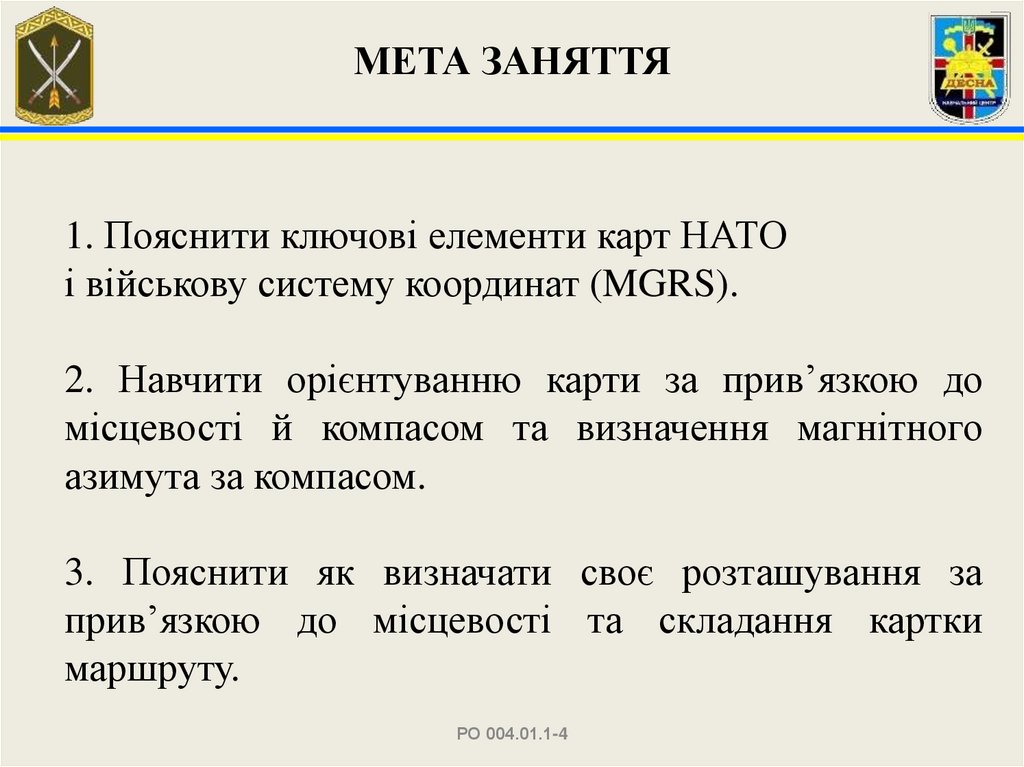

МЕТА ЗАНЯТТЯ
1. Пояснити ключові елементи карт НАТО
і військову систему координат (MGRS).
2. Навчити орієнтуванню карти за прив’язкою до
місцевості й компасом та визначення магнітного
азимута за компасом.
3. Пояснити як визначати своє розташування за
прив’язкою до місцевості та складання картки
маршруту.
РО 004.01.1-4

4.

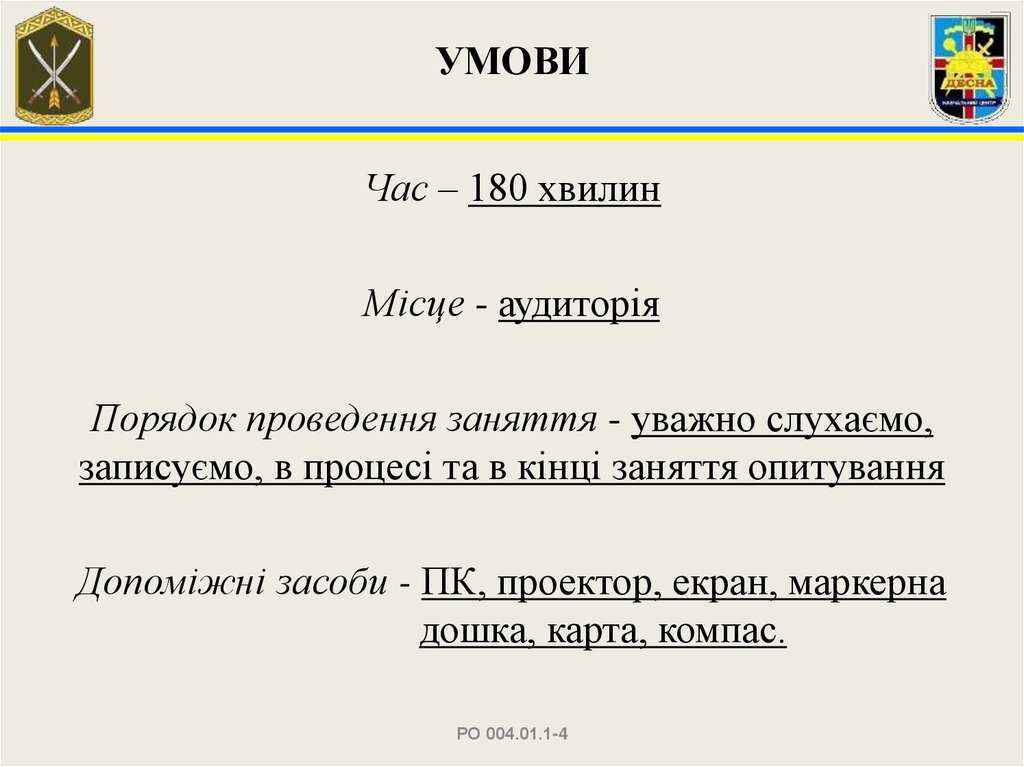

УМОВИ
Час – 180 хвилин
Місце - аудиторія
Порядок проведення заняття - уважно слухаємо,
записуємо, в процесі та в кінці заняття опитування
Допоміжні засоби - ПК, проектор, екран, маркерна
дошка, карта, компас.
РО 004.01.1-4

5.

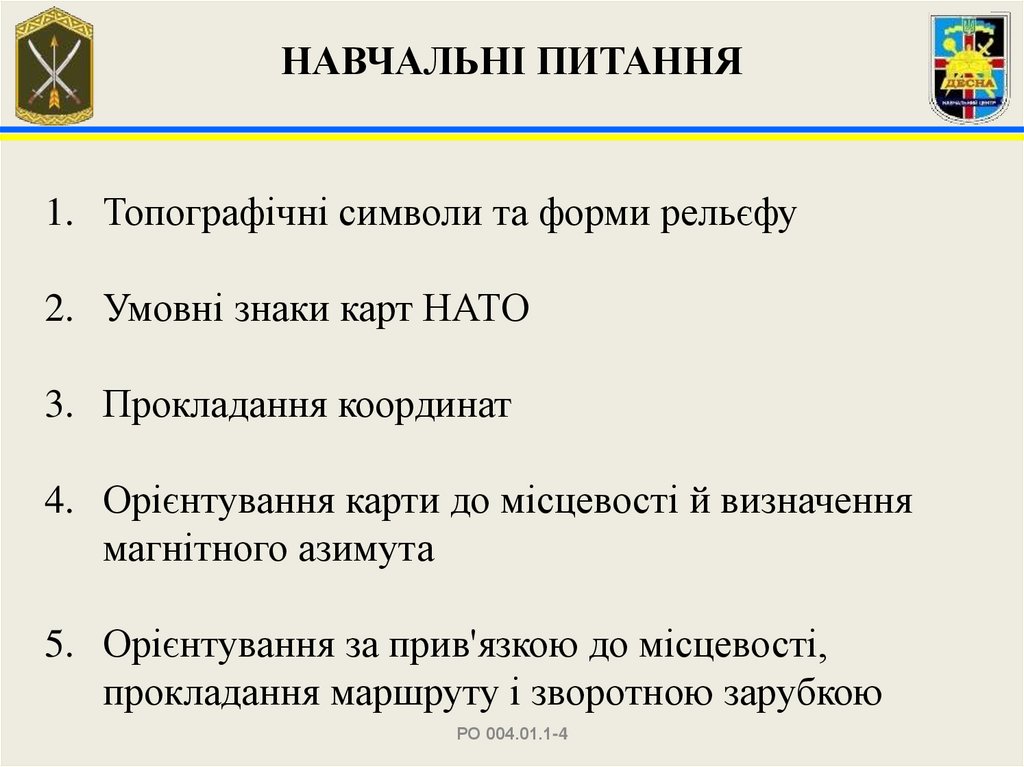

НАВЧАЛЬНІ ПИТАННЯ
1. Топографічні символи та форми рельєфу
2. Умовні знаки карт НАТО
3. Прокладання координат
4. Орієнтування карти до місцевості й визначення
магнітного азимута
5. Орієнтування за прив'язкою до місцевості,
прокладання маршруту і зворотною зарубкою
РО 004.01.1-4

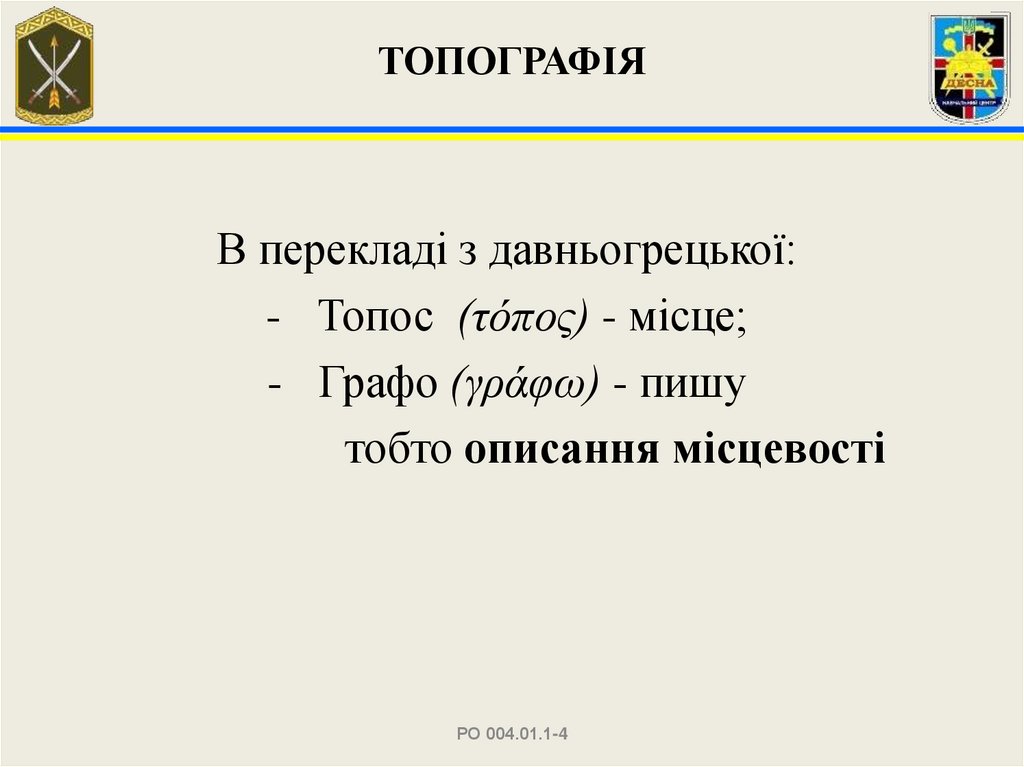

6.

ТОПОГРАФІЯ
В перекладі з давньогрецької:
- Топос (τόπος) - місце;
- Графо (γράφω) - пишу
тобто описання місцевості
РО 004.01.1-4

7.

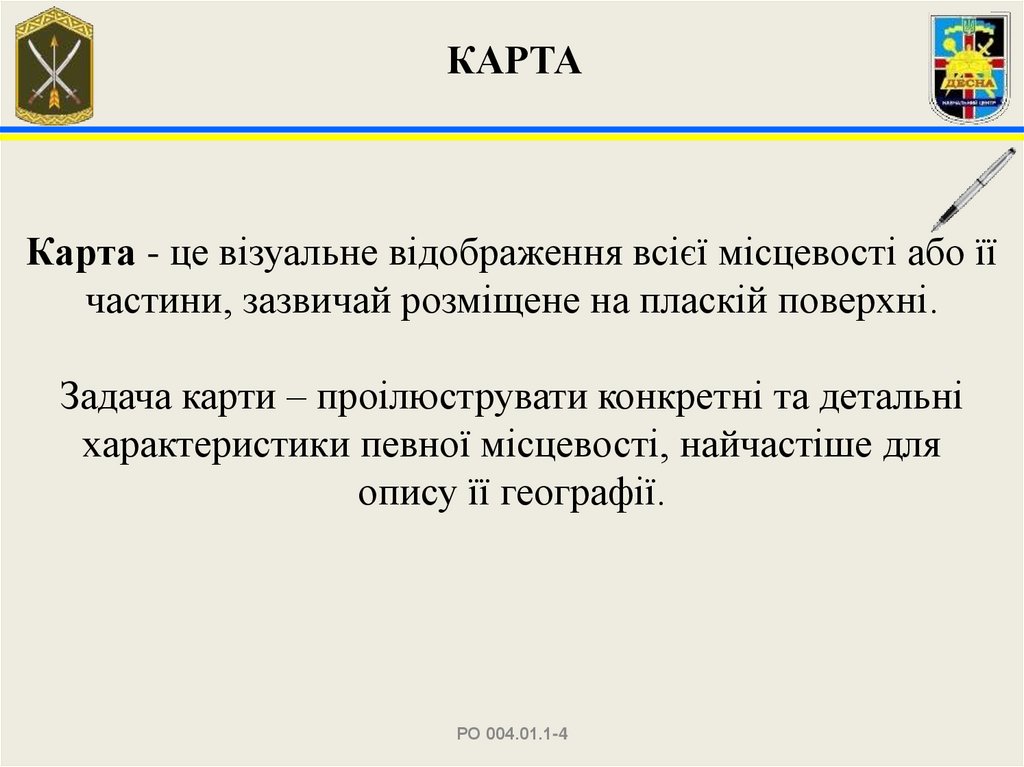

КАРТА
Карта - це візуальне відображення всієї місцевості або її
частини, зазвичай розміщене на пласкій поверхні.
Задача карти – проілюструвати конкретні та детальні
характеристики певної місцевості, найчастіше для
опису її географії.
РО 004.01.1-4

8.

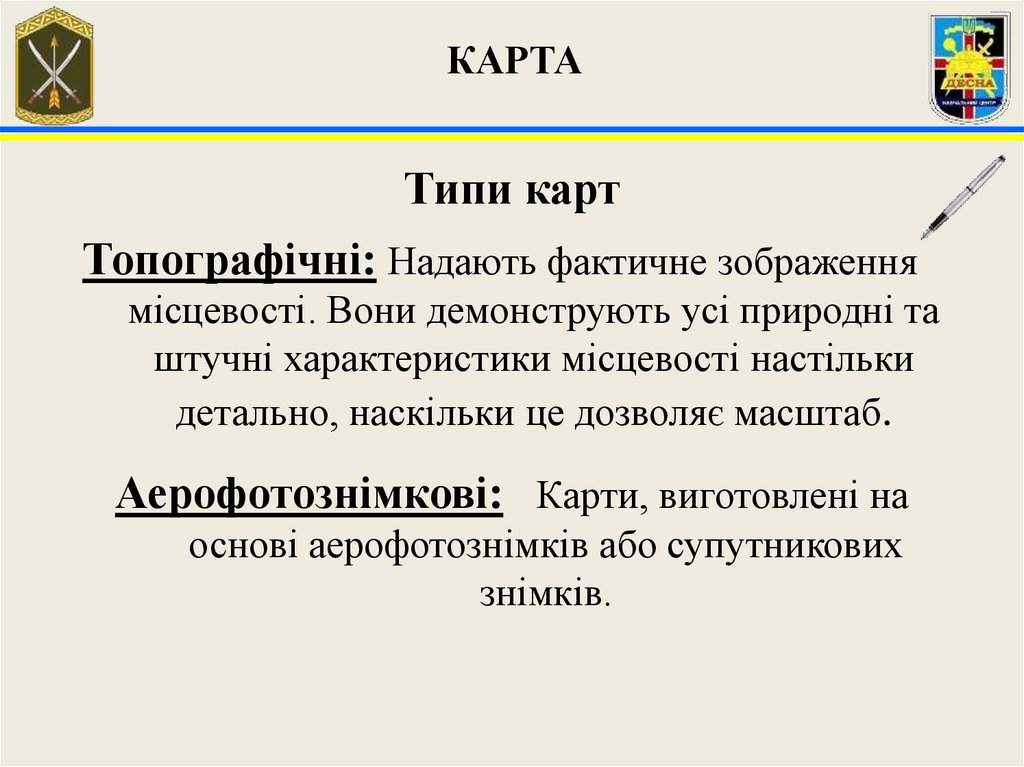

КАРТА
Типи карт
Топографічні: Надають фактичне зображення
місцевості. Вони демонструють усі природні та
штучні характеристики місцевості настільки
детально, наскільки це дозволяє масштаб.
Аерофотознімкові: Карти, виготовлені на
основі аерофотознімків або супутникових
знімків.

9.

КАРТА
Назва
місцевості
Номенклатурний
номер
координати
Графічне зображення місцевості з
існуючими об'ектами
РО 004.01.1-4

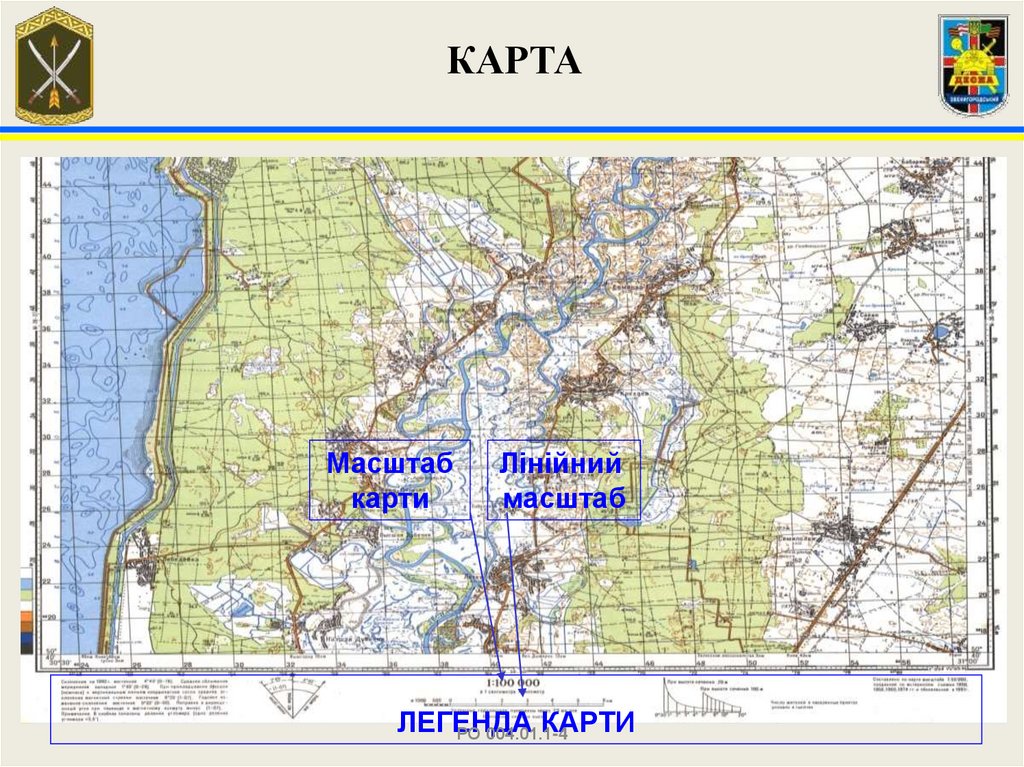

10.

КАРТА
Масштаб
карти
Лінійний
масштаб
ЛЕГЕНДА
КАРТИ
РО 004.01.1-4

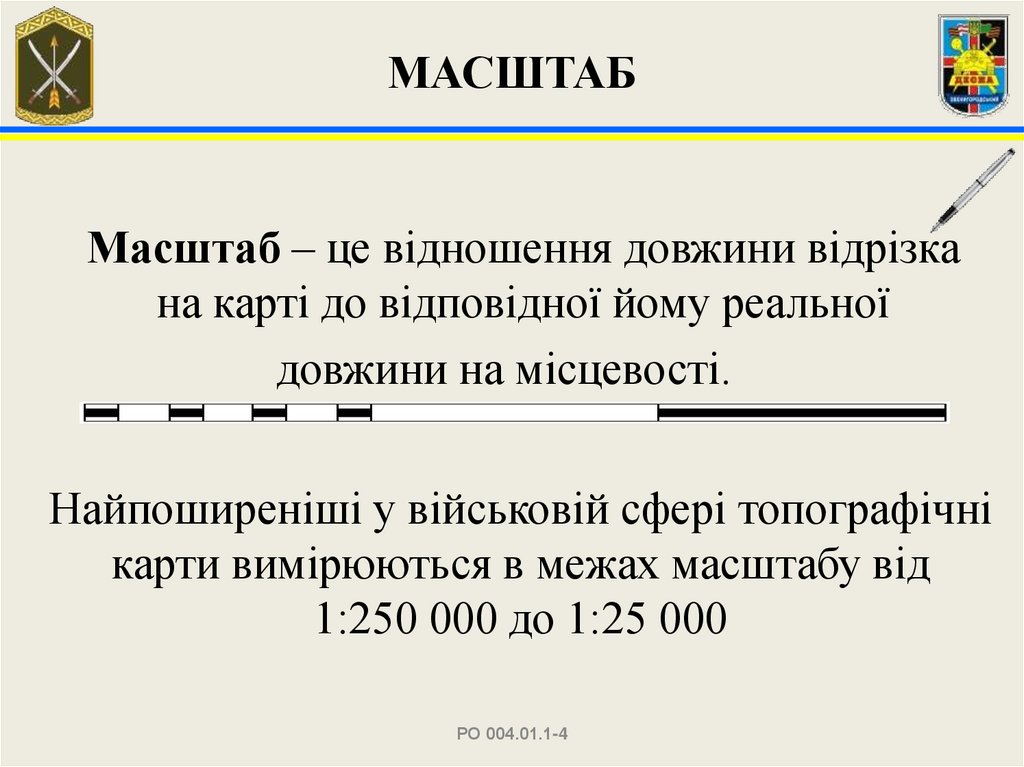

11.

МАСШТАБ
Масштаб – це відношення довжини відрізка
на карті до відповідної йому реальної
довжини на місцевості.
Найпоширеніші у військовій сфері топографічні
карти вимірюються в межах масштабу від
1:250 000 до 1:25 000
РО 004.01.1-4

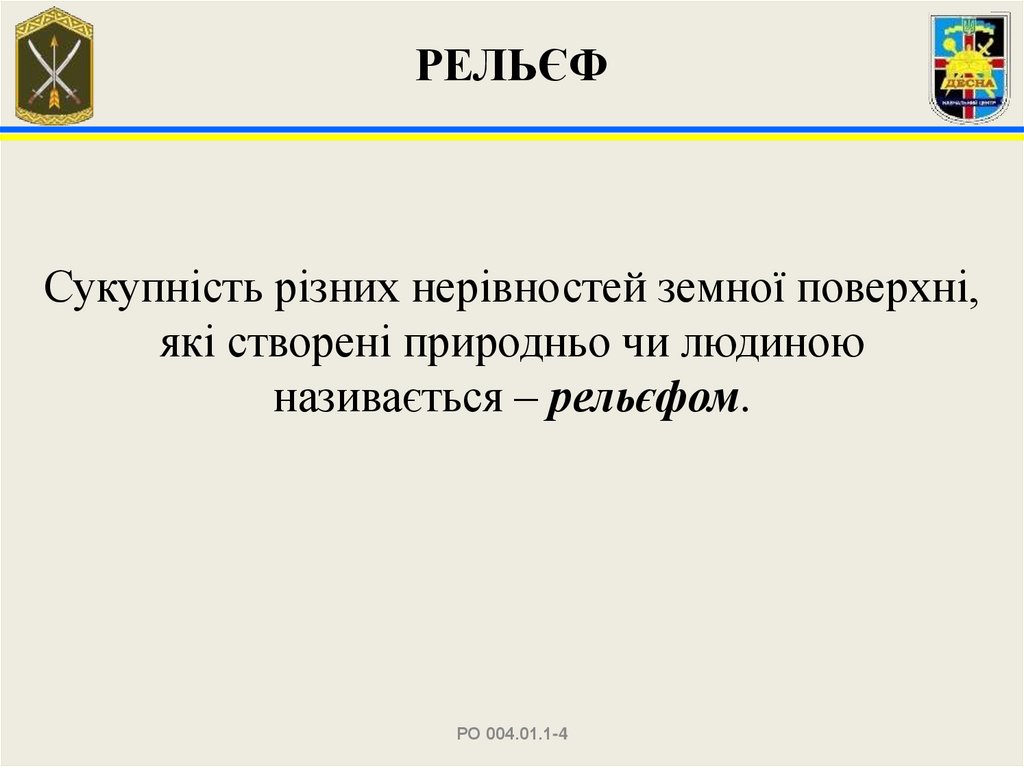

12.

РЕЛЬЄФ
Сукупність різних нерівностей земної поверхні,
які створені природньо чи людиною
називається – рельєфом.
РО 004.01.1-4

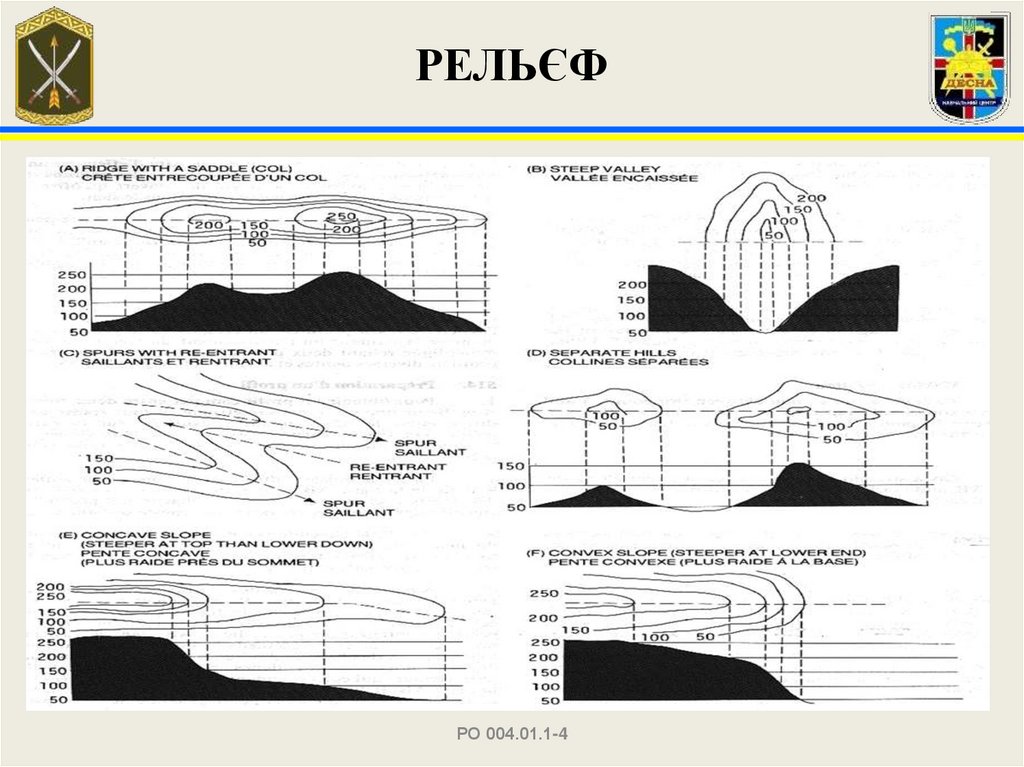

13.

РЕЛЬЄФ
РО 004.01.1-4

14.

РЕЛЬЄФ
РО 004.01.1-4

15.

KLAUSIMAI?
РО 004.01.1-4

16.

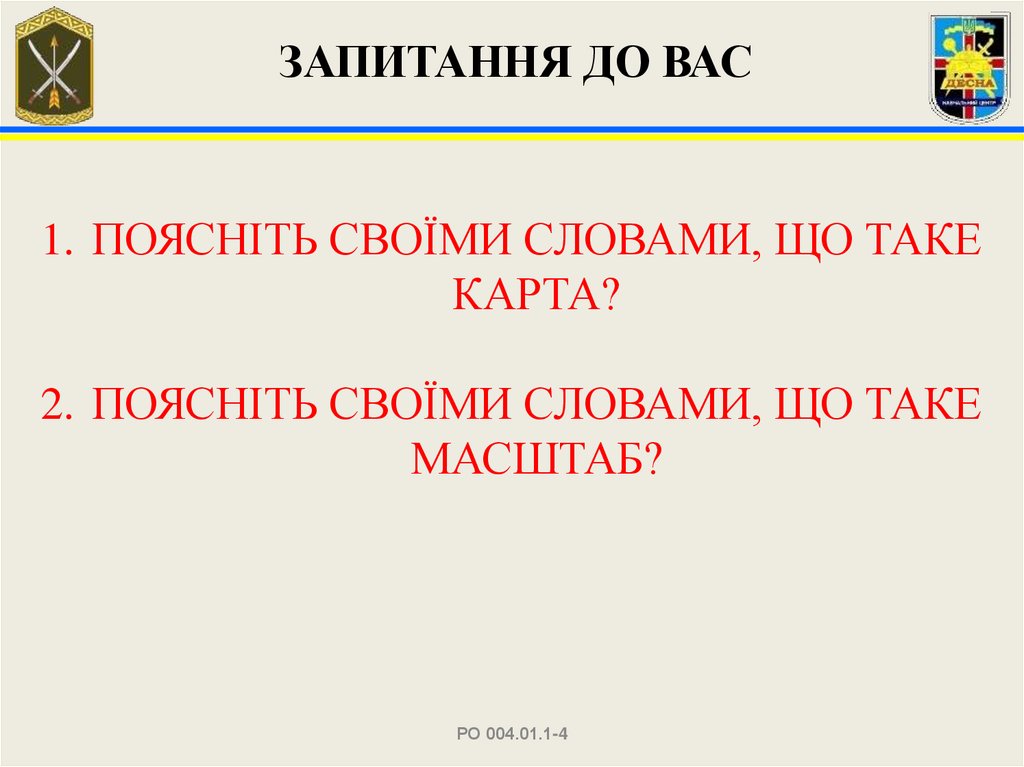

ЗАПИТАННЯ ДО ВАС
1. ПОЯСНІТЬ СВОЇМИ СЛОВАМИ, ЩО ТАКЕ
КАРТА?
2. ПОЯСНІТЬ СВОЇМИ СЛОВАМИ, ЩО ТАКЕ
МАСШТАБ?
РО 004.01.1-4

17.

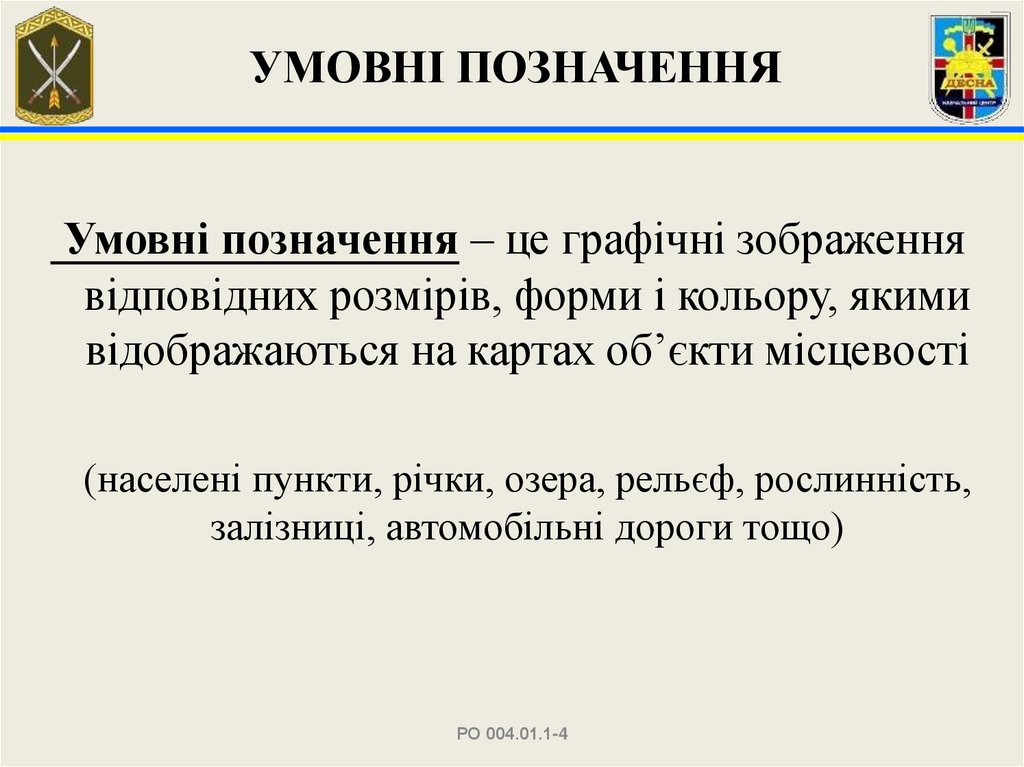

УМОВНІ ПОЗНАЧЕННЯ
Умовні позначення – це графічні зображення
відповідних розмірів, форми і кольору, якими
відображаються на картах об’єкти місцевості
(населені пункти, річки, озера, рельєф, рослинність,
залізниці, автомобільні дороги тощо)
РО 004.01.1-4

18.

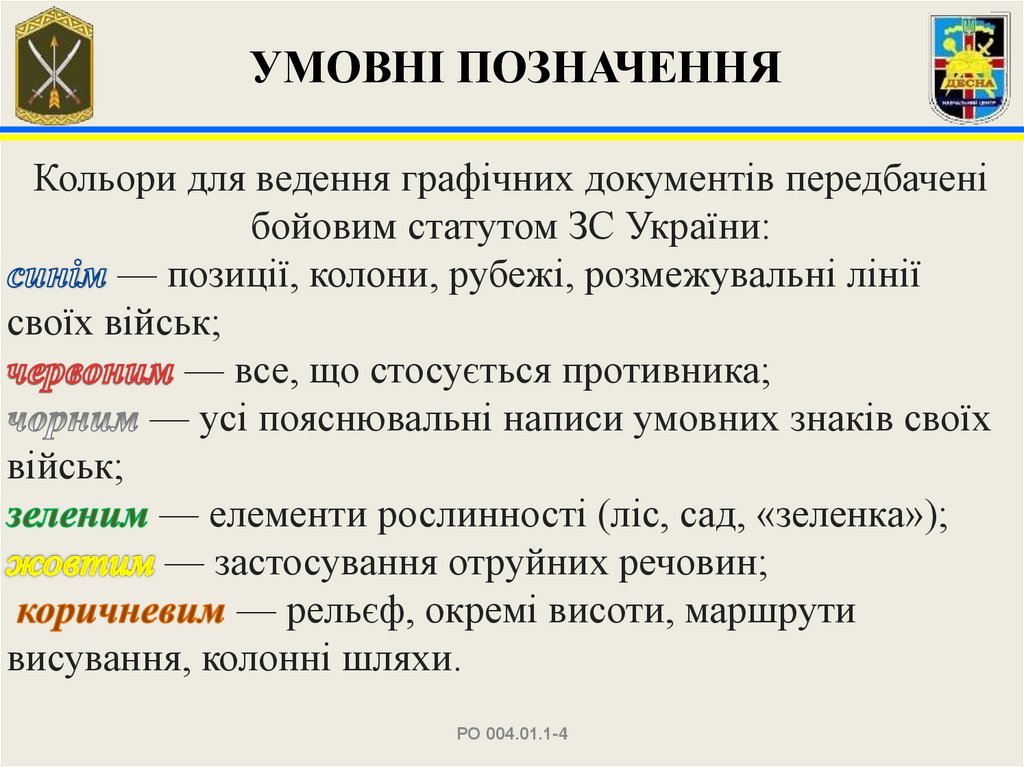

УМОВНІ ПОЗНАЧЕННЯ
Кольори для ведення графічних документів передбачені
бойовим статутом ЗС України:
— позиції, колони, рубежі, розмежувальні лінії
своїх військ;
— все, що стосується противника;
— усі пояснювальні написи умовних знаків своїх
військ;
— елементи рослинності (ліс, сад, «зеленка»);
— застосування отруйних речовин;
— рельєф, окремі висоти, маршрути
висування, колонні шляхи.
РО 004.01.1-4

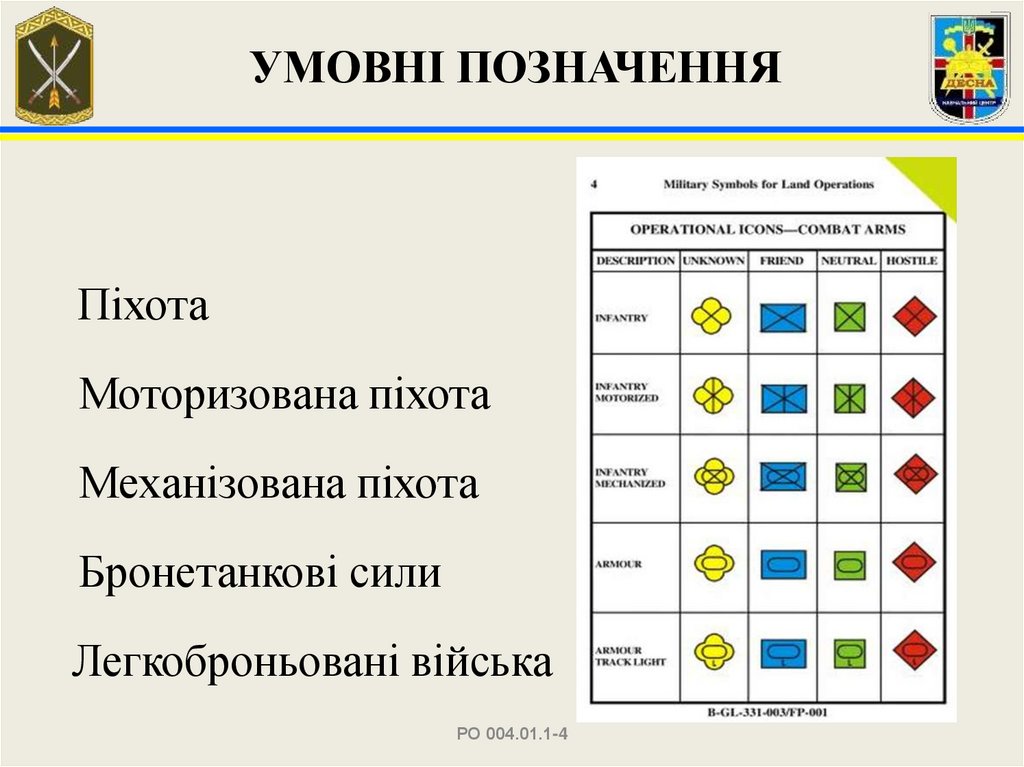

19.

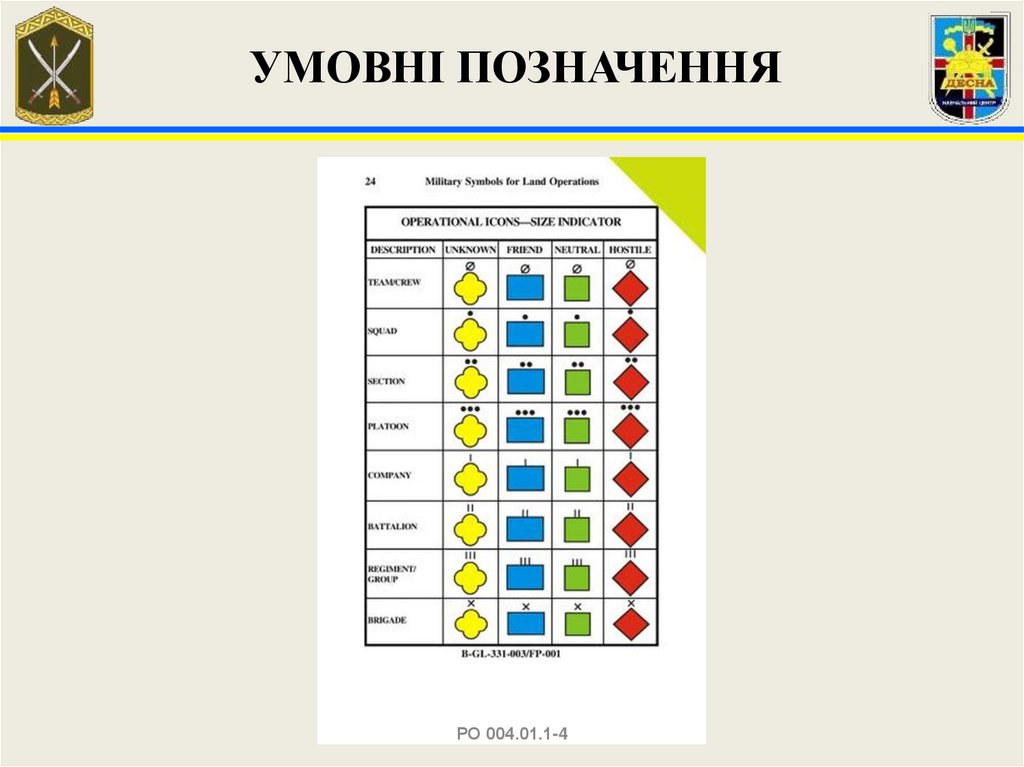

УМОВНІ ПОЗНАЧЕННЯ
РО 004.01.1-4

20.

УМОВНІ ПОЗНАЧЕННЯ
Піхота
Моторизована піхота
Механізована піхота
Бронетанкові сили
Легкоброньовані війська
РО 004.01.1-4

21.

KLAUSIMAI?
РО 004.01.1-4

22.

ЗАПИТАННЯ ДО ВАС

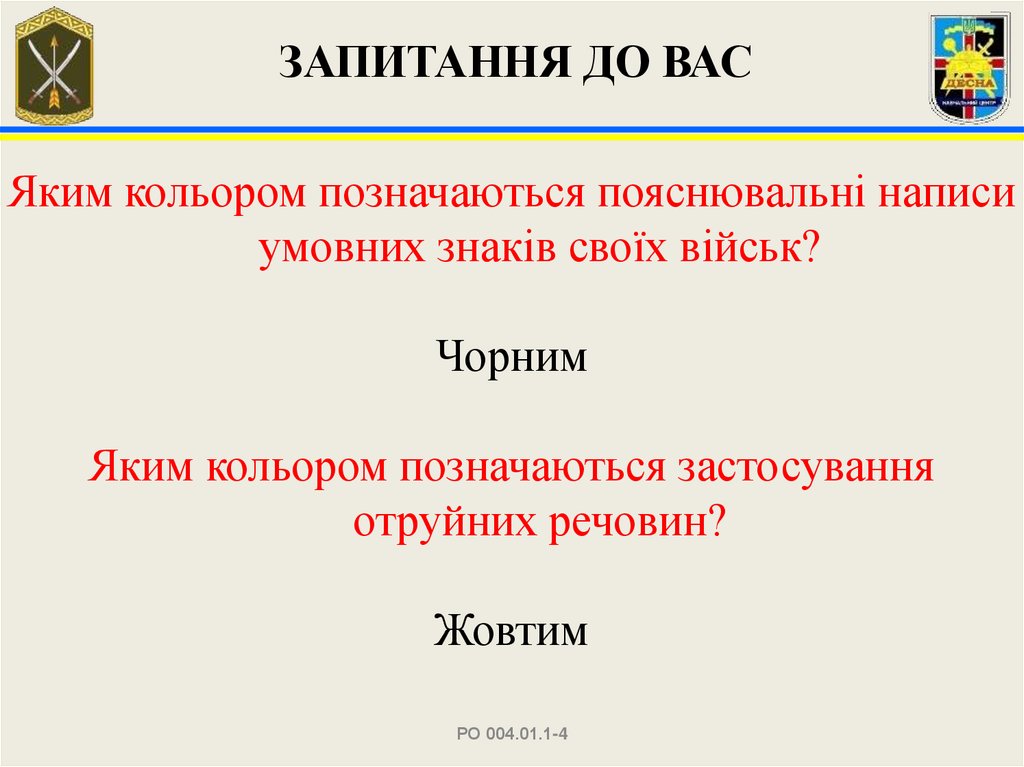

Яким кольором позначаються пояснювальні написи
умовних знаків своїх військ?
Чорним
Яким кольором позначаються застосування
отруйних речовин?
Жовтим
РО 004.01.1-4

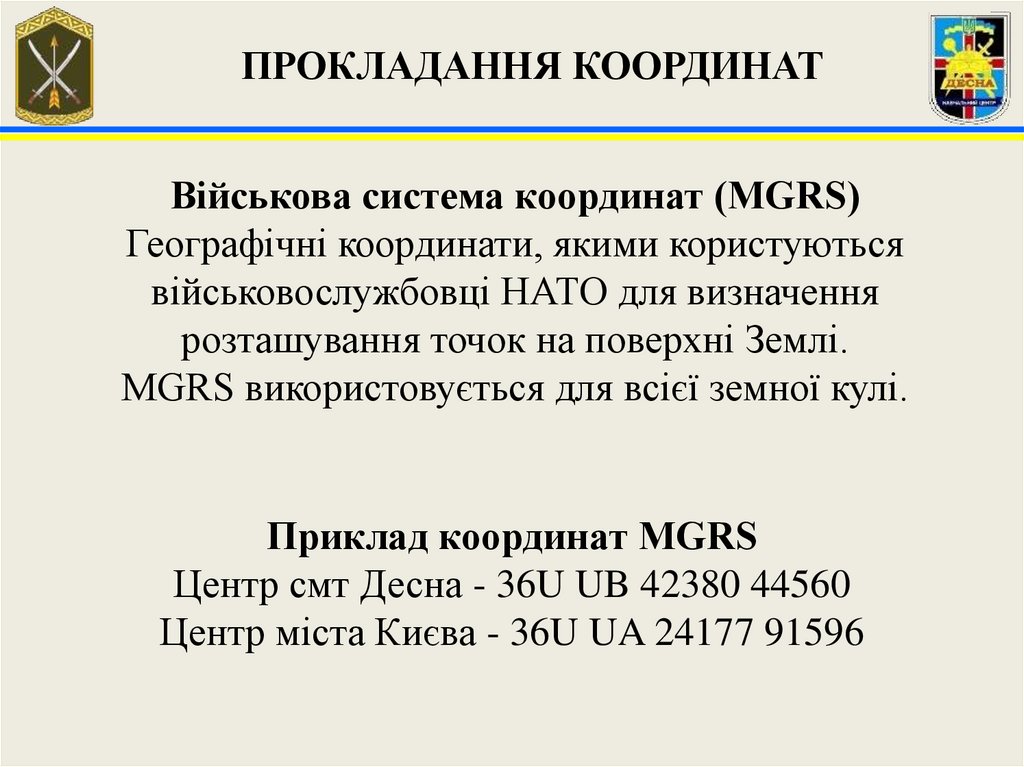

23.

ПРОКЛАДАННЯ КООРДИНАТ
Військова система координат (MGRS)
Географічні координати, якими користуються
військовослужбовці НАТО для визначення
розташування точок на поверхні Землі.
MGRS використовується для всієї земної кулі.
Приклад координат MGRS
Центр смт Десна - 36U UB 42380 44560
Центр міста Києва - 36U UA 24177 91596

24.

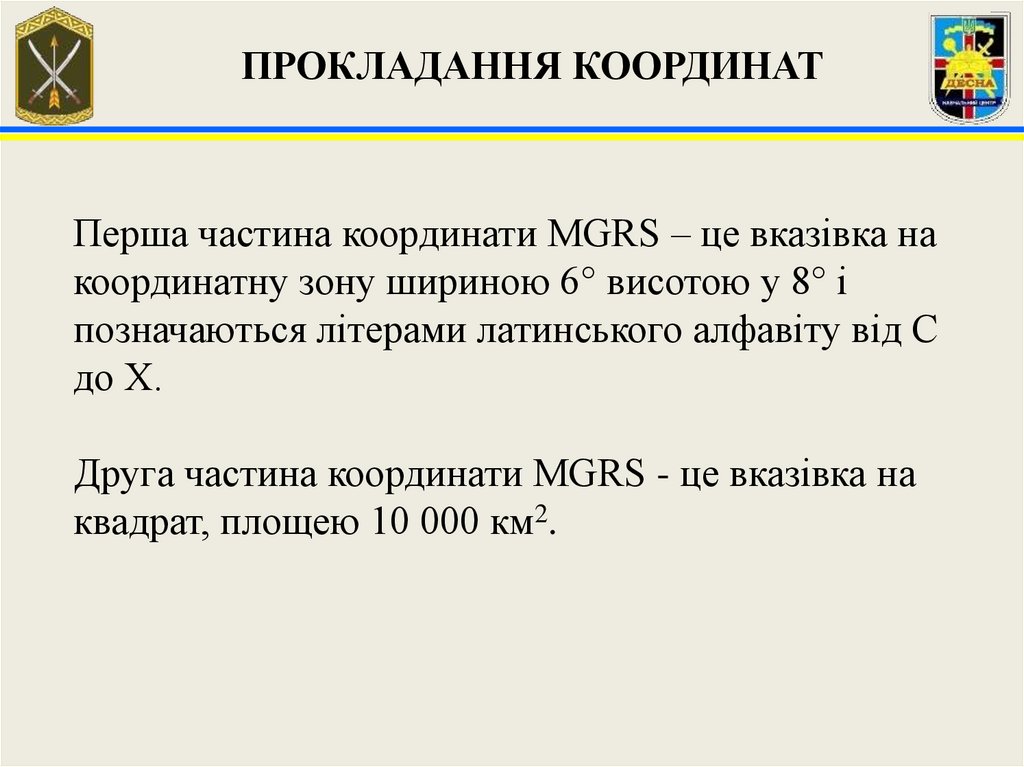

ПРОКЛАДАННЯ КООРДИНАТ
Перша частина координати MGRS – це вказівка на
координатну зону шириною 6° висотою у 8° і
позначаються літерами латинського алфавіту від C
до X.
Друга частина координати MGRS - це вказівка на
квадрат, площею 10 000 км2.

25.

26.

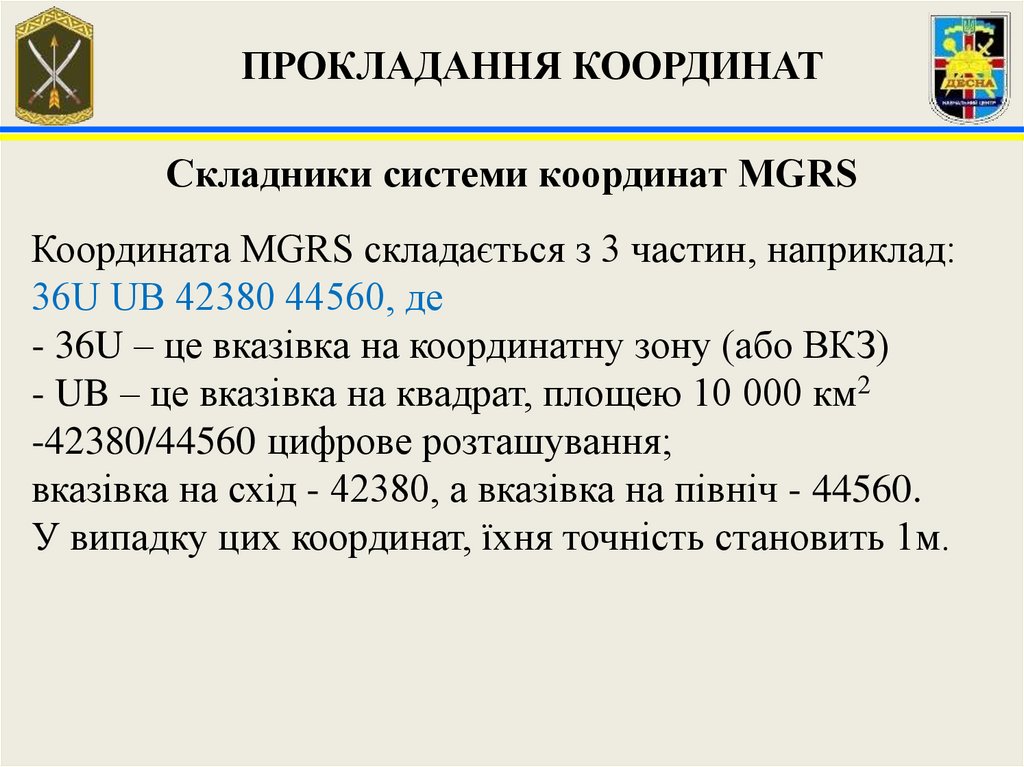

ПРОКЛАДАННЯ КООРДИНАТ
Складники системи координат MGRS
Координата MGRS складається з 3 частин, наприклад:
36U UB 42380 44560, де
- 36U – це вказівка на координатну зону (або ВКЗ)
- UB – це вказівка на квадрат, площею 10 000 км2
-42380/44560 цифрове розташування;
вказівка на схід - 42380, а вказівка на північ - 44560.
У випадку цих координат, їхня точність становить 1м.

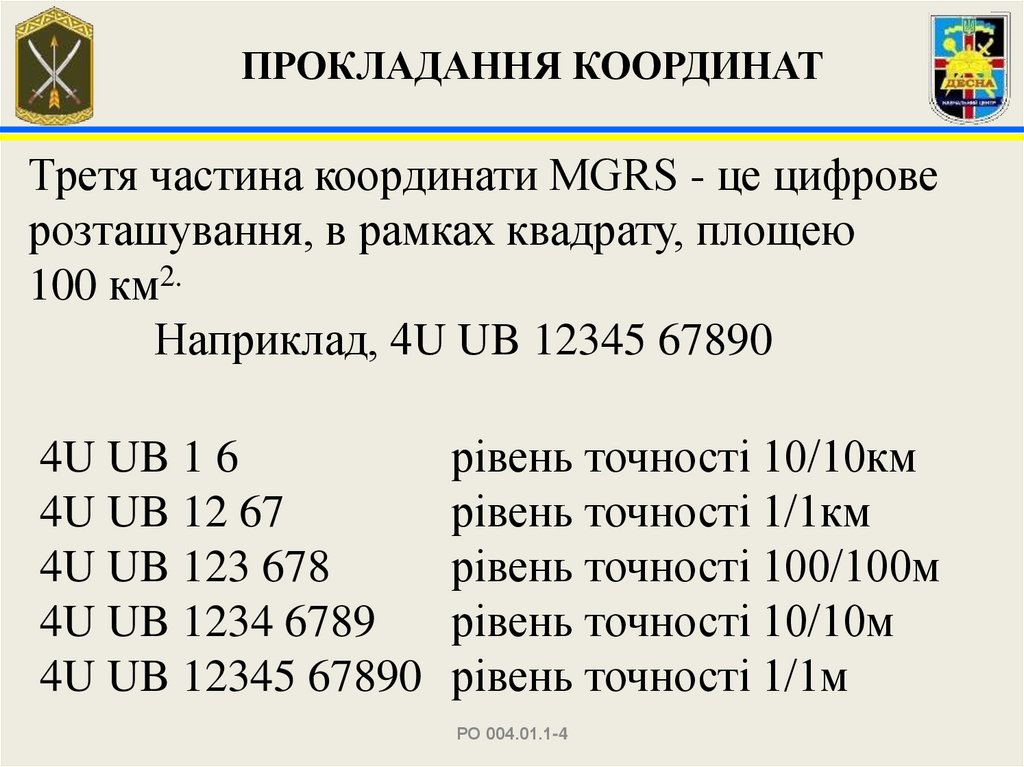

27.

ПРОКЛАДАННЯ КООРДИНАТ
Третя частина координати MGRS - це цифрове
розташування, в рамках квадрату, площею
100 км2.
Наприклад, 4U UB 12345 67890
4U UB 1 6
рівень точності 10/10км
4U UB 12 67
рівень точності 1/1км
4U UB 123 678
рівень точності 100/100м
4U UB 1234 6789
рівень точності 10/10м
4U UB 12345 67890 рівень точності 1/1м
РО 004.01.1-4

28.

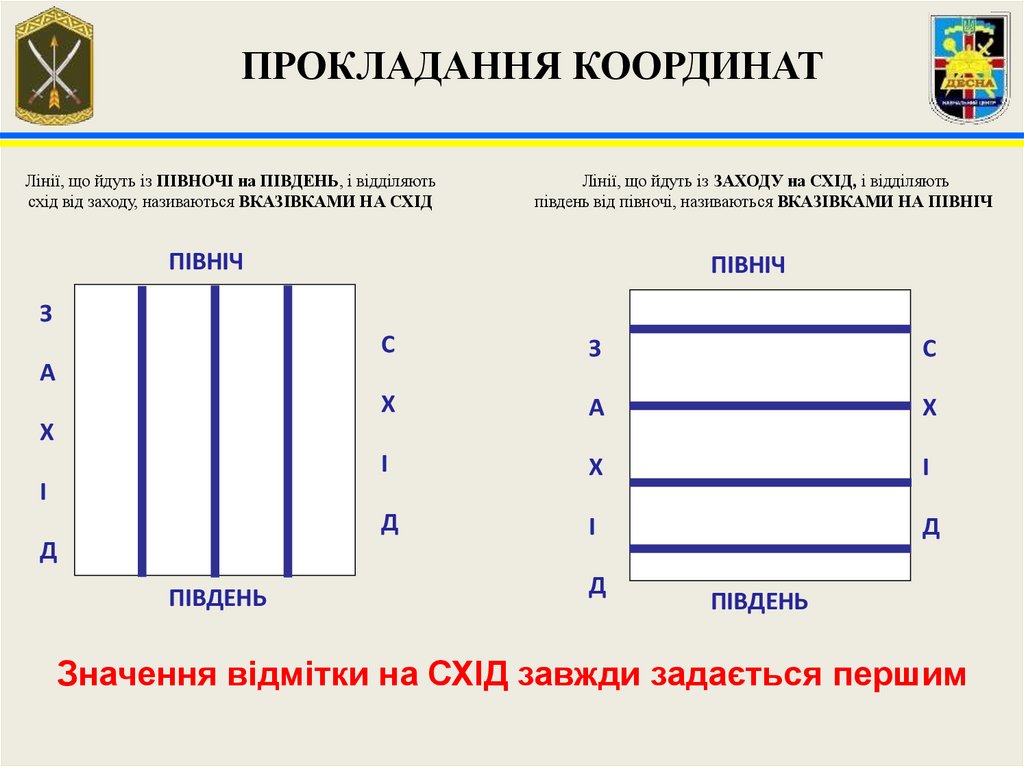

ПРОКЛАДАННЯ КООРДИНАТ
Лінії, що йдуть із ПІВНОЧІ на ПІВДЕНЬ, і відділяють
схід від заходу, називаються ВКАЗІВКАМИ НА СХІД
Лінії, що йдуть із ЗАХОДУ на СХІД, і відділяють
південь від півночі, називаються ВКАЗІВКАМИ НА ПІВНІЧ
ПІВНІЧ
ПІВНІЧ
З
С
З
С
Х
А
Х
І
Х
І
Д
І
Д
А
Х
І
Д
ПІВДЕНЬ
Д
ПІВДЕНЬ
Значення відмітки на СХІД завжди задається першим

29.

ПРОКЛАДАННЯ КООРДИНАТ
І
Типова система координат
35
виглядає так:
В
34
П
Н
33
І
Ч
32
31
72
73
74
75
СХІД
76
77

30.

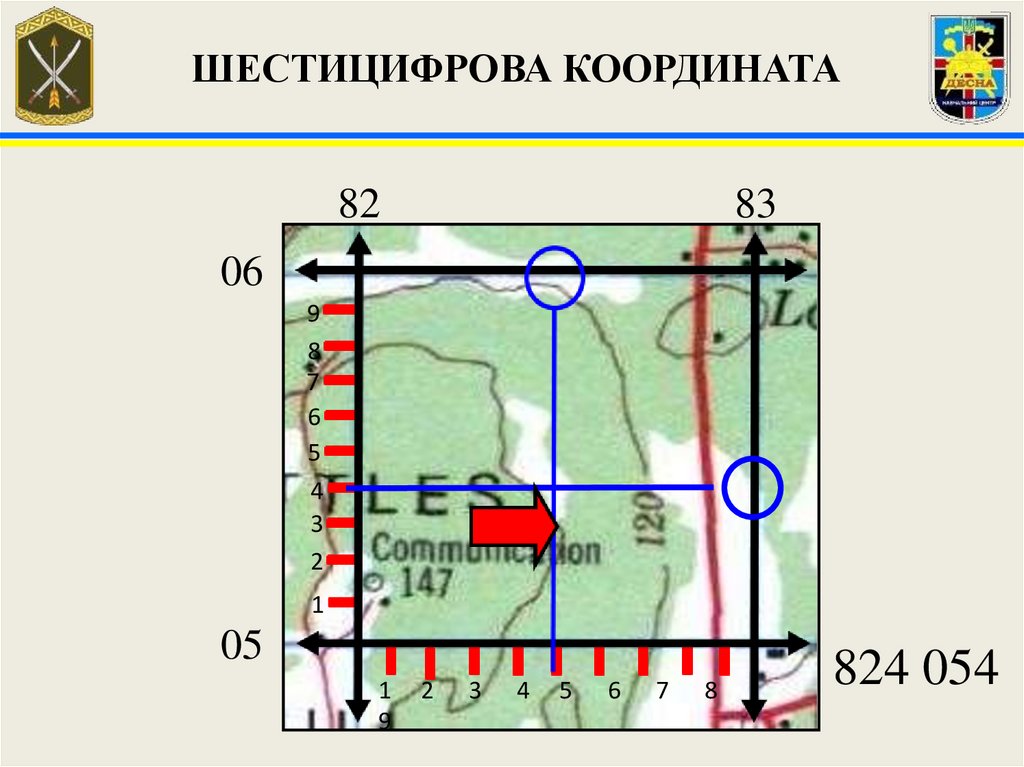

ШЕСТИЦИФРОВА КООРДИНАТА
82
83
06
9
8
7
6
5
4
3
2
1
05
1
9
2
3
4
5
6
7
8
824 054

31.

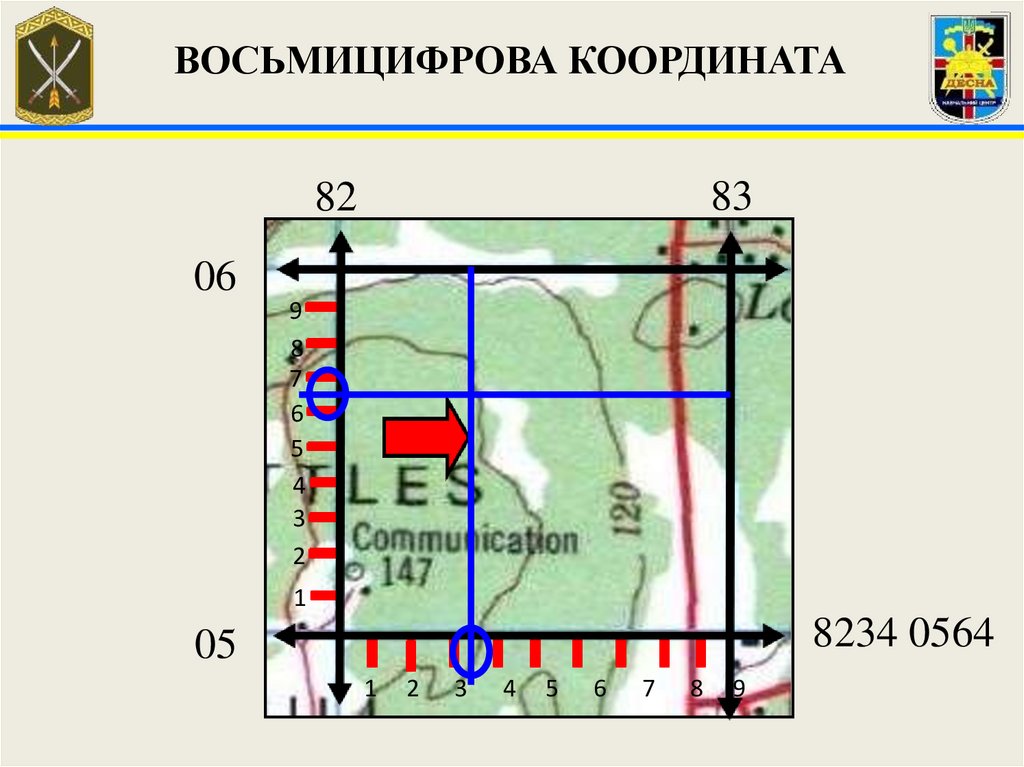

ВОСЬМИЦИФРОВА КООРДИНАТА
83
82
06
9
8
7
6
5
4
3
2
1
8234 0564
05
1
2
3
4
5
6
7
8
9

32.

ПРОКЛАДАННЯ КООРДИНАТ

33.

KLAUSIMAI?
РО 004.01.1-4

34.

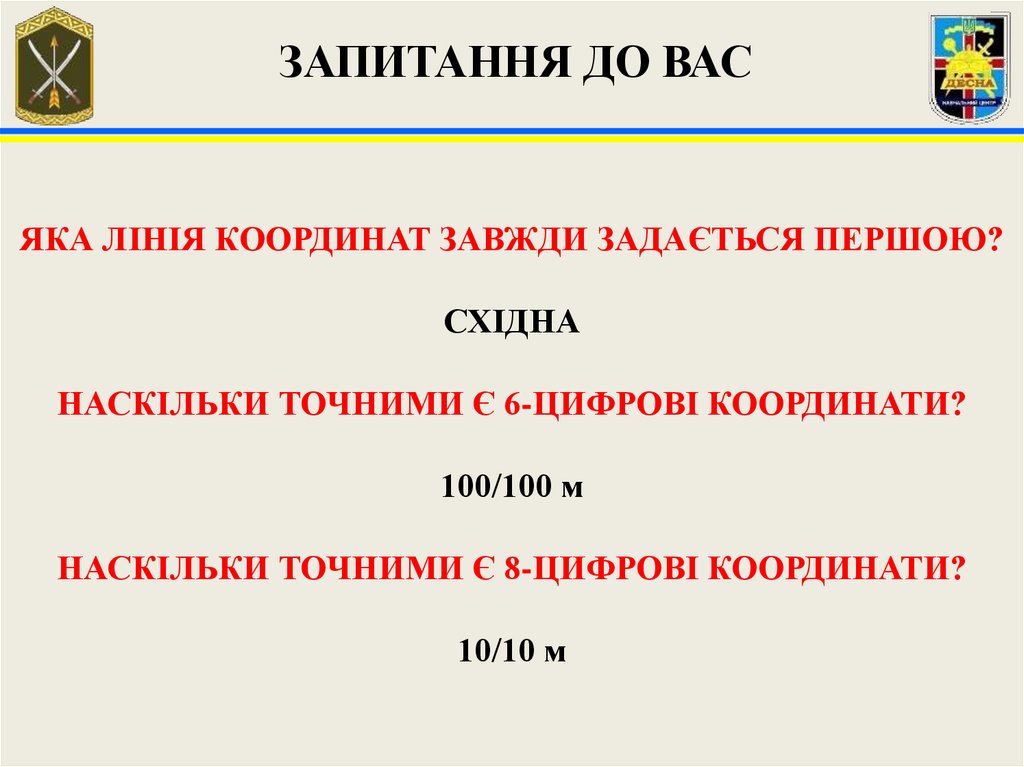

ЗАПИТАННЯ ДО ВАС
ЯКА ЛІНІЯ КООРДИНАТ ЗАВЖДИ ЗАДАЄТЬСЯ ПЕРШОЮ?
СХІДНА
НАСКІЛЬКИ ТОЧНИМИ Є 6-ЦИФРОВІ КООРДИНАТИ?
100/100 м
НАСКІЛЬКИ ТОЧНИМИ Є 8-ЦИФРОВІ КООРДИНАТИ?
10/10 м

35.

ПРОКЛАДАННЯ КООРДИНАТ
(ПРАКТИКА)

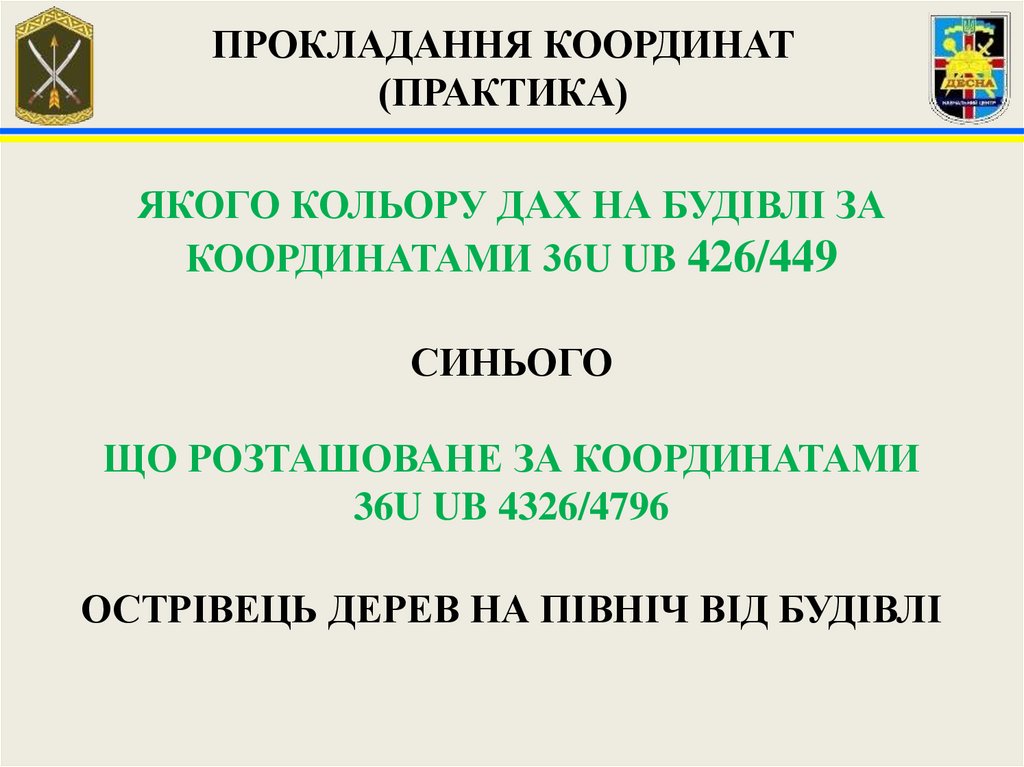

ЯКОГО КОЛЬОРУ ДАХ НА БУДІВЛІ ЗА
КООРДИНАТАМИ 36U UB 426/449
СИНЬОГО
ЩО РОЗТАШОВАНЕ ЗА КООРДИНАТАМИ
36U UB 4326/4796
ОСТРІВЕЦЬ ДЕРЕВ НА ПІВНІЧ ВІД БУДІВЛІ

36.

ПРОКЛАДАННЯ КООРДИНАТ
(ПРАКТИКА)

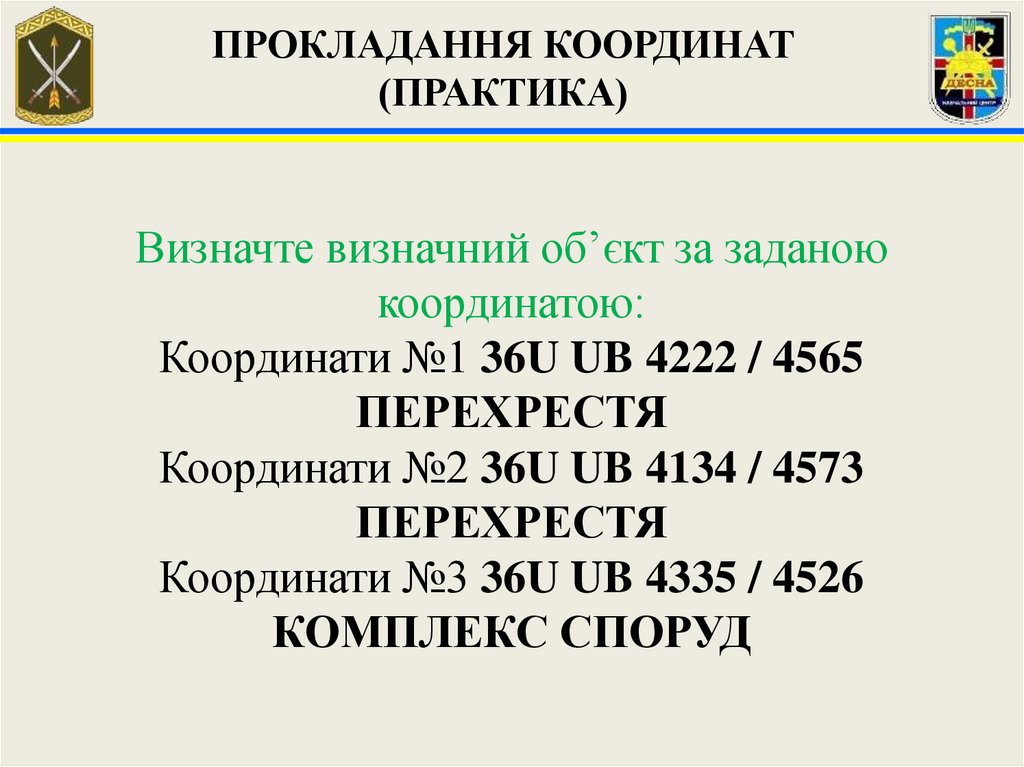

Визначте визначний об’єкт за заданою
координатою:
Координати №1 36U UB 4222 / 4565
ПЕРЕХРЕСТЯ
Координати №2 36U UB 4134 / 4573
ПЕРЕХРЕСТЯ
Координати №3 36U UB 4335 / 4526
КОМПЛЕКС СПОРУД

37.

KLAUSIMAI?
РО 004.01.1-4

38.

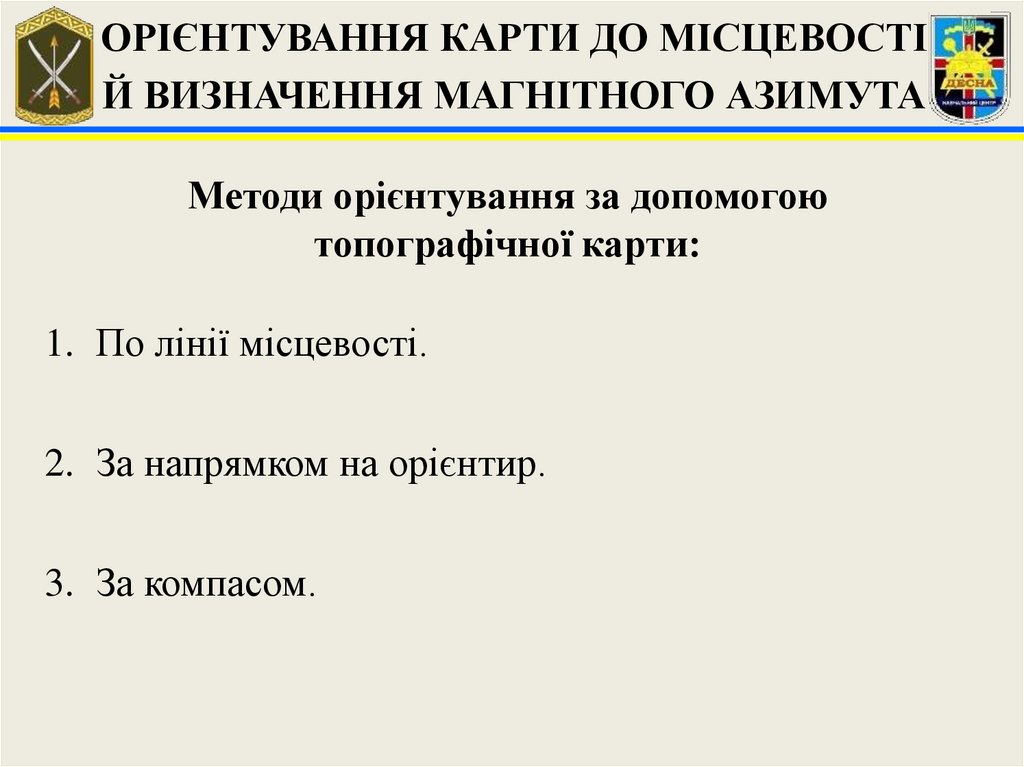

ОРІЄНТУВАННЯ КАРТИ ДО МІСЦЕВОСТІ
Й ВИЗНАЧЕННЯ МАГНІТНОГО АЗИМУТА
Методи орієнтування за допомогою
топографічної карти:
1. По лінії місцевості.
2. За напрямком на орієнтир.
3. За компасом.

39.

Методи орієнтування за допомогою
топографічної карти

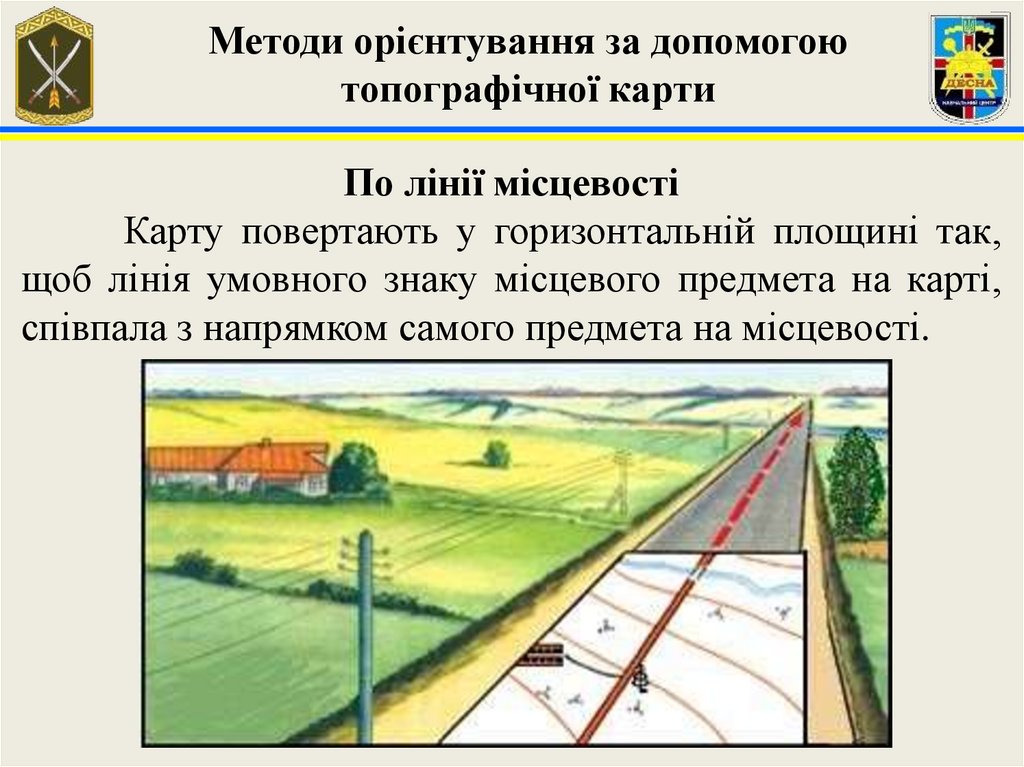

По лінії місцевості
Карту повертають у гоpизонтальнiй площині так,
щоб лінія умовного знаку місцевого предмета на карті,
співпала з напрямком самого предмета на місцевості.

40.

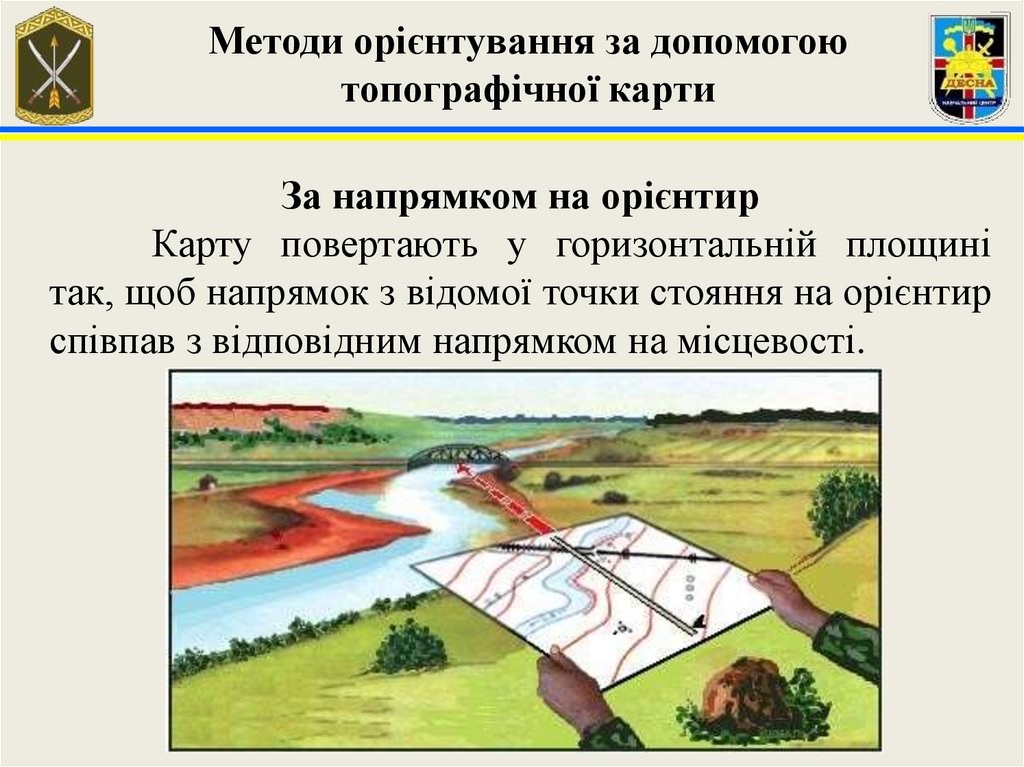

Методи орієнтування за допомогою
топографічної карти
За напрямком на орієнтир
Карту повертають у гоpизонтальнiй площинi
так, щоб напрямок з відомої точки стояння на оpiєнтиp
спiвпав з вiдповiдним напрямком на місцевості.

41.

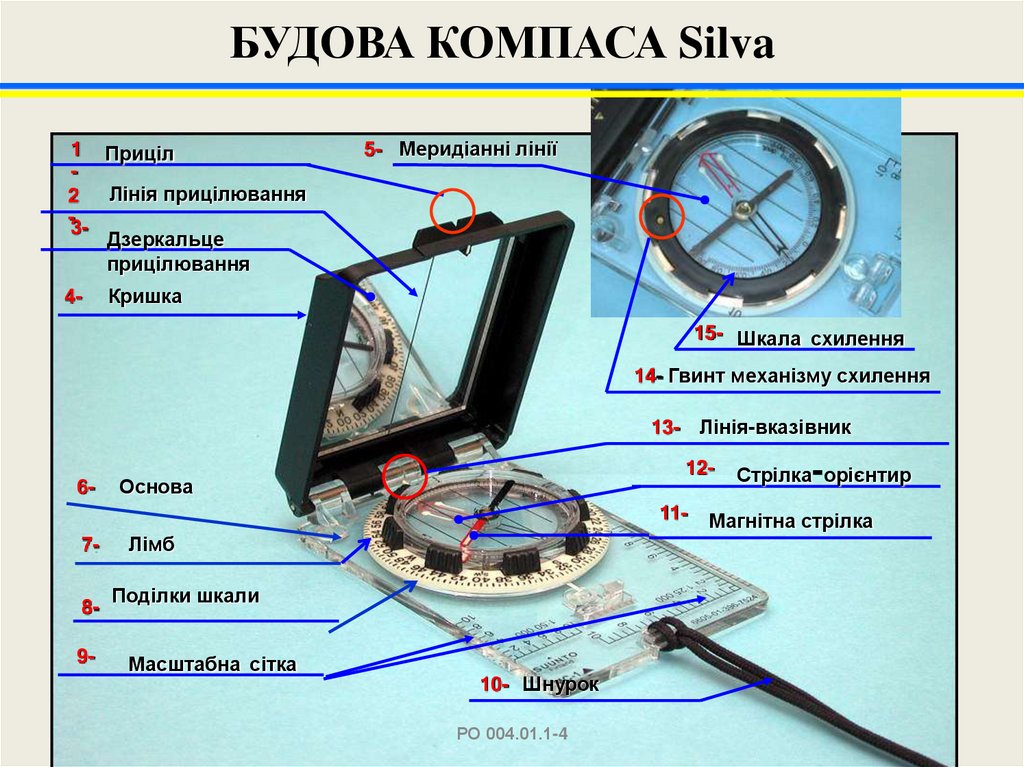

БУДОВА КОМПАСА Silva
1 Приціл
2 Лінія прицілювання
3Дзеркальце
прицілювання
4-
5- Меридіанні лінії
Кришка
15- Шкала схилення
14- Гвинт механізму схилення
13- Лінія-вказівник
6-
12-
Основа
1178-
9-
Лімб
Поділки шкали
Масштабна сітка
10- Шнурок
РО 004.01.1-4
-
Стрілка орієнтир
Магнітна стрілка

42.

ВІЙСЬКОВА ТОПОГРАФІЯ

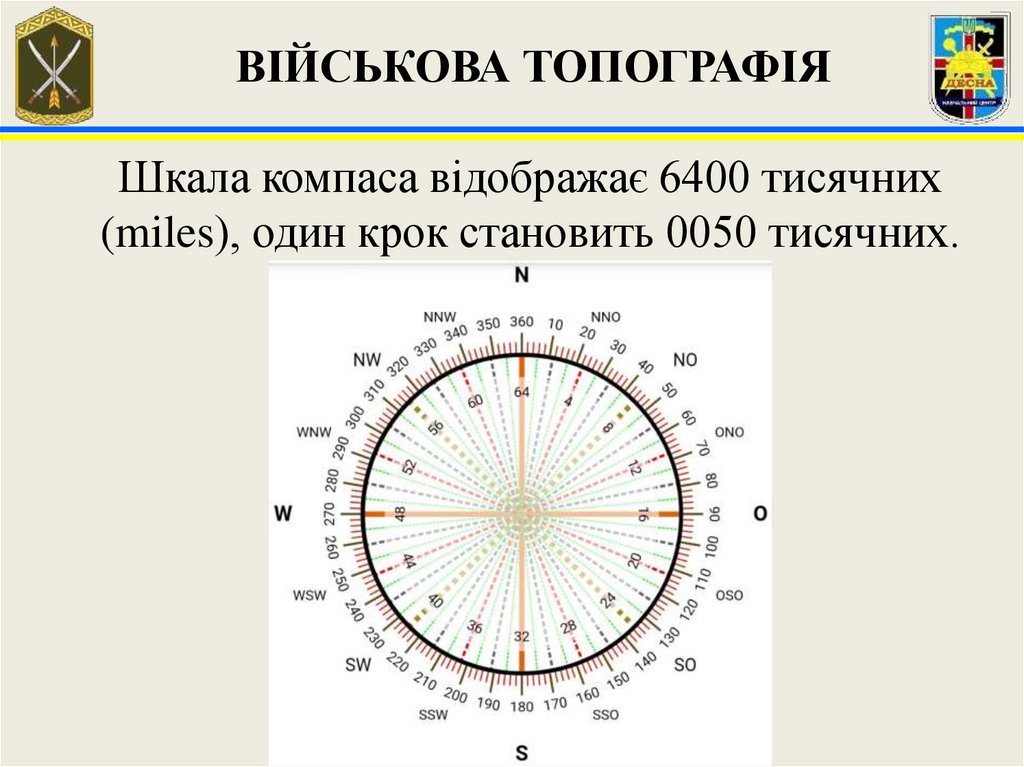

Шкала компаса відображає 6400 тисячних
(miles), один крок становить 0050 тисячних.

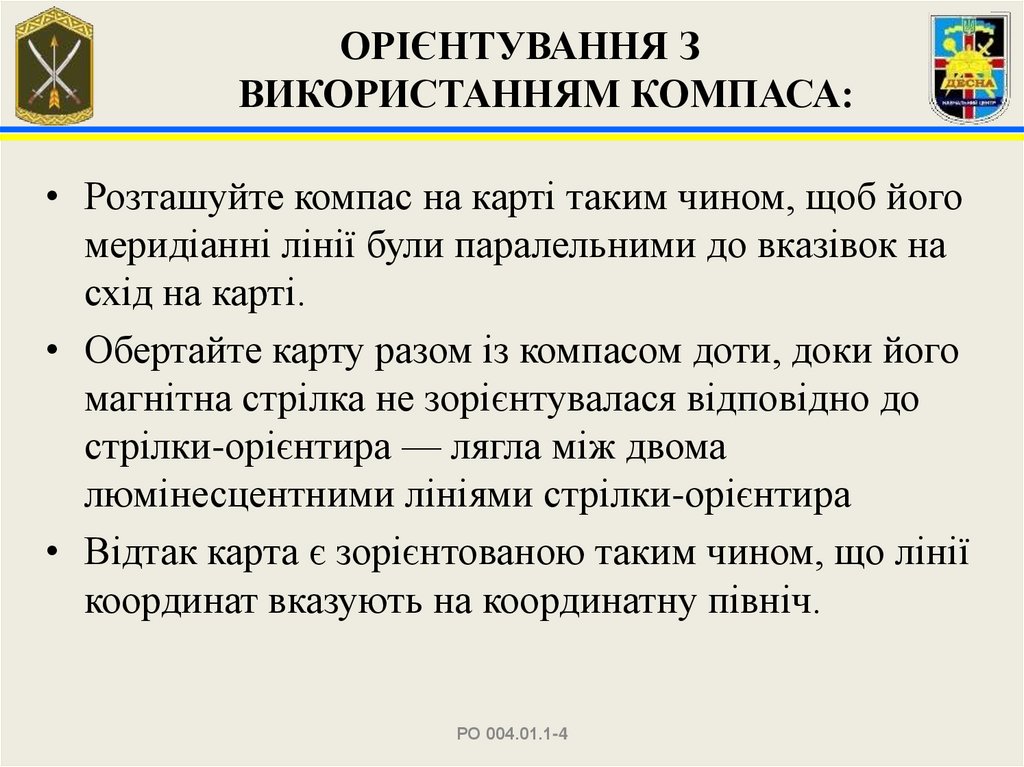

43. ОРІЄНТУВАННЯ З ВИКОРИСТАННЯМ КОМПАСА:

• Розташуйте компас на карті таким чином, щоб його
меридіанні лінії були паралельними до вказівок на
схід на карті.
• Обертайте карту разом із компасом доти, доки його
магнітна стрілка не зорієнтувалася відповідно до
стрілки-орієнтира — лягла між двома
люмінесцентними лініями стрілки-орієнтира
• Відтак карта є зорієнтованою таким чином, що лінії
координат вказують на координатну північ.
РО 004.01.1-4

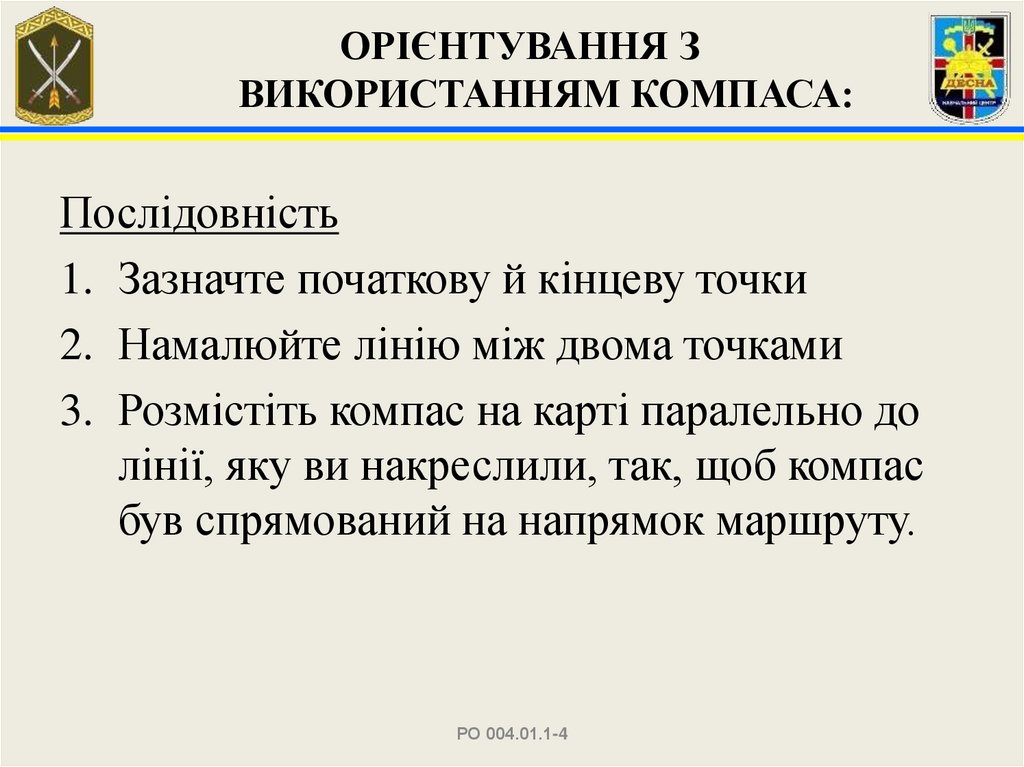

44. ОРІЄНТУВАННЯ З ВИКОРИСТАННЯМ КОМПАСА:

Послідовність
1. Зазначте початкову й кінцеву точки
2. Намалюйте лінію між двома точками
3. Розмістіть компас на карті паралельно до
лінії, яку ви накреслили, так, щоб компас
був спрямований на напрямок маршруту.
РО 004.01.1-4

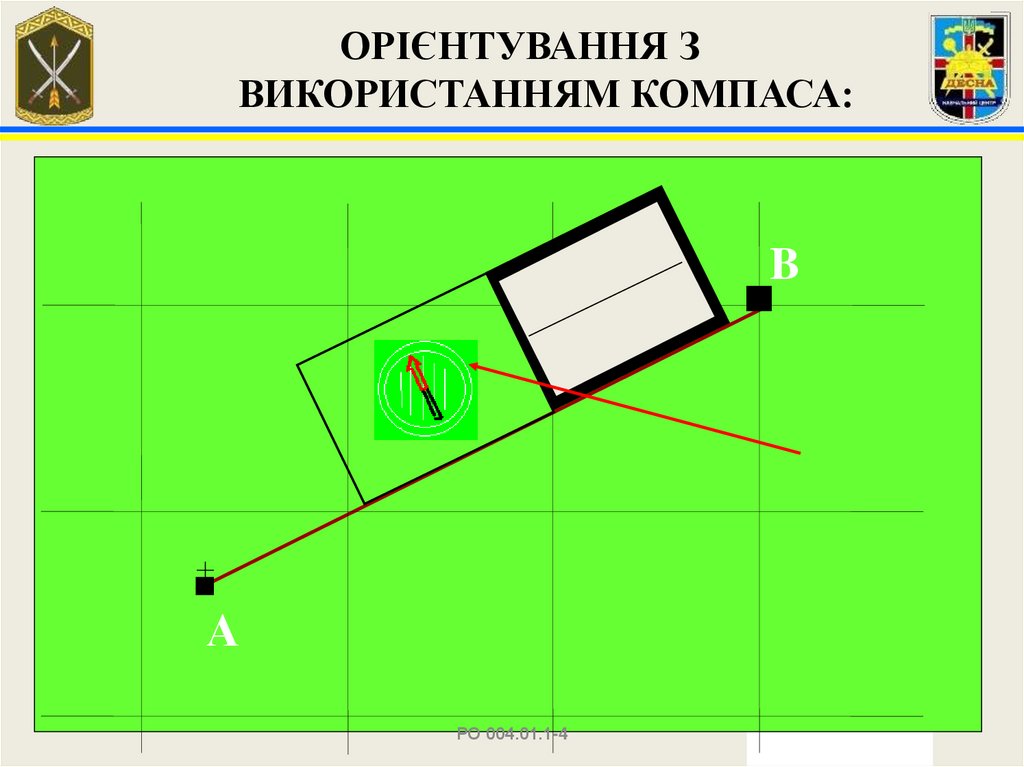

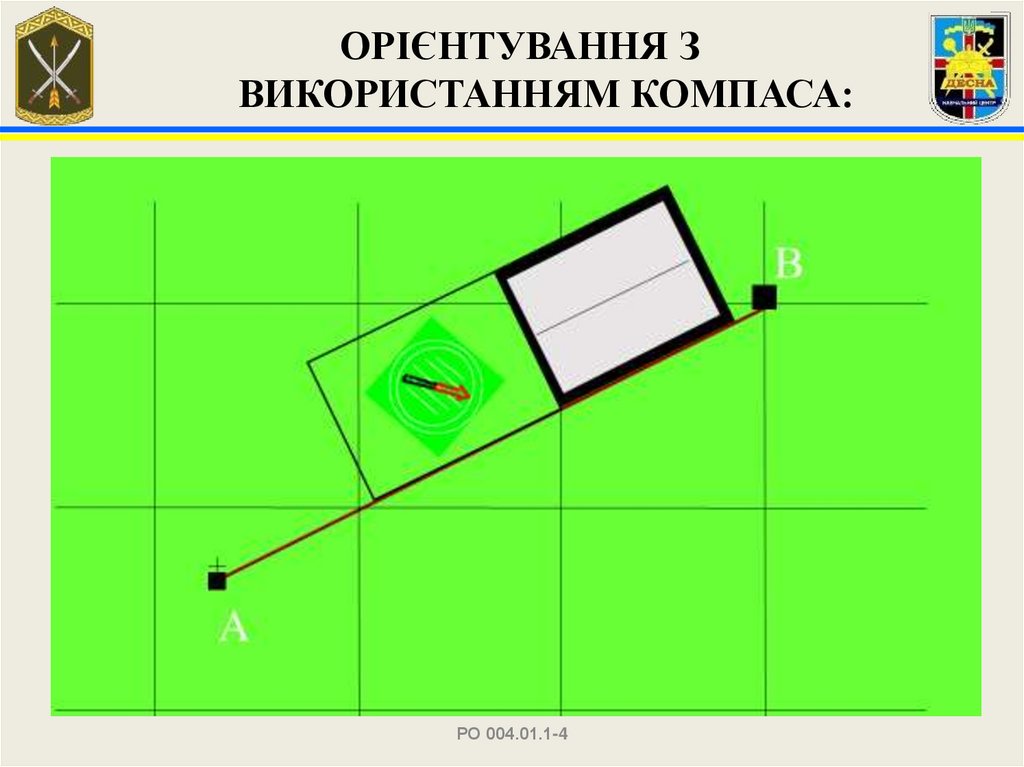

45. ОРІЄНТУВАННЯ З ВИКОРИСТАННЯМ КОМПАСА:

РО 004.01.1-4

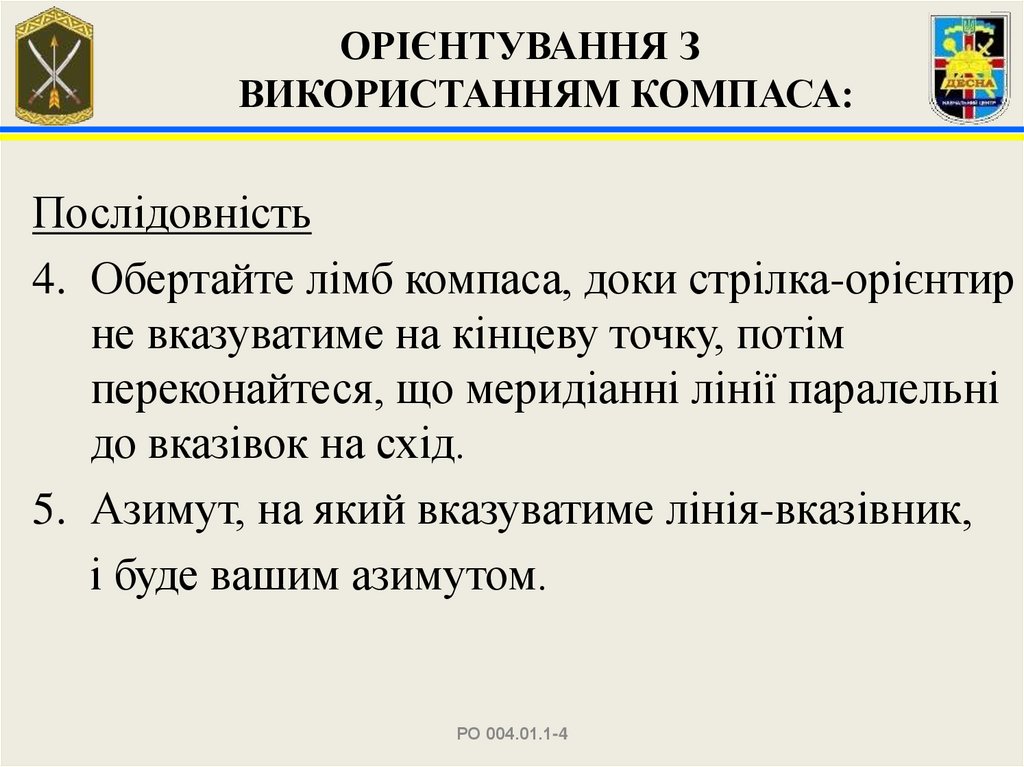

46. ОРІЄНТУВАННЯ З ВИКОРИСТАННЯМ КОМПАСА:

Послідовність
4. Обертайте лімб компаса, доки стрілка-орієнтир
не вказуватиме на кінцеву точку, потім
переконайтеся, що меридіанні лінії паралельні
до вказівок на схід.
5. Азимут, на який вказуватиме лінія-вказівник,
і буде вашим азимутом.
РО 004.01.1-4

47. ОРІЄНТУВАННЯ З ВИКОРИСТАННЯМ КОМПАСА:

B
А
РО 004.01.1-4

48.

KLAUSIMAI?
РО 004.01.1-4

49.

ОСНОВИ РОБОТИ З КАРТАМИ І
ПРОКЛАДАННЯ АЗИМУТА (ПРАКТИКА)

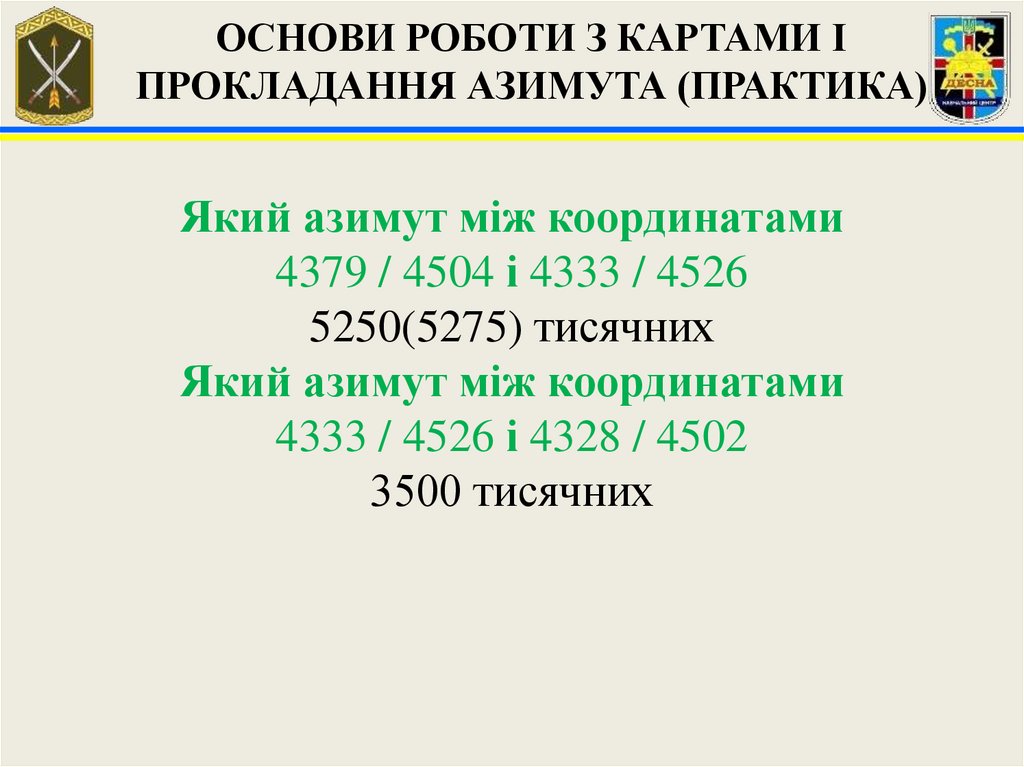

Який азимут між координатами
4379 / 4504 і 4333 / 4526
5250(5275) тисячних
Який азимут між координатами
4333 / 4526 і 4328 / 4502
3500 тисячних

50.

ОСНОВИ РОБОТИ З КАРТАМИ І
ПРОКЛАДАННЯ АЗИМУТА (ПРАКТИКА)
Який азимут між координатами
4389 / 4484 і 4407 / 4506
0.650 тисячних
Який азимут між координатами і відстань
4196 / 4534 і 4234 / 4505
2250 тисячних (450м)

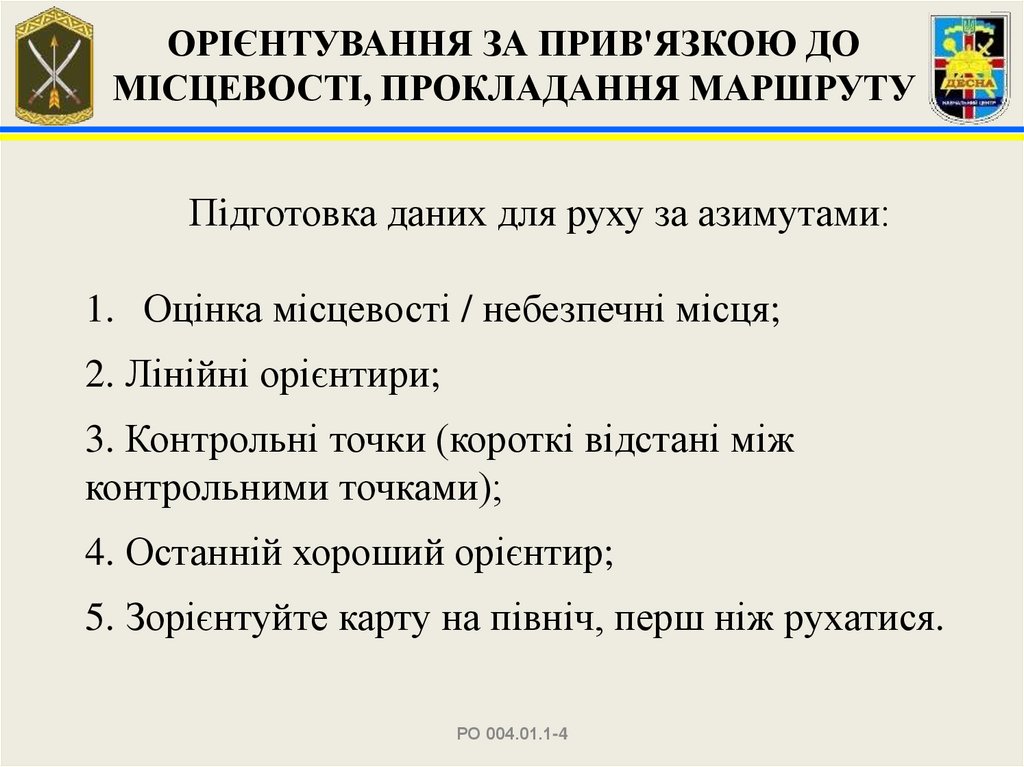

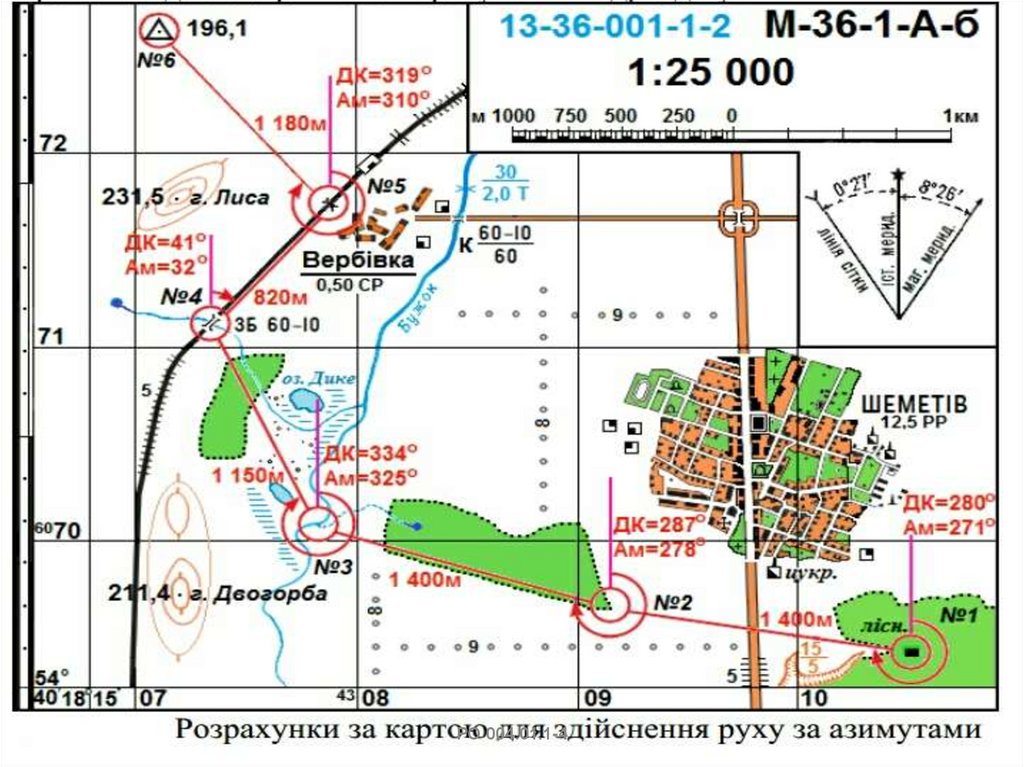

51. ОРІЄНТУВАННЯ ЗА ПРИВ'ЯЗКОЮ ДО МІСЦЕВОСТІ, ПРОКЛАДАННЯ МАРШРУТУ

Пiдготовка даних для руху за азимутами:
1. Оцінка місцевості / небезпечні місця;
2. Лінійні орієнтири;
3. Контрольні точки (короткі відстані між
контрольними точками);
4. Останній хороший орієнтир;
5. Зорієнтуйте карту на північ, перш ніж рухатися.
РО 004.01.1-4

52. ОРІЄНТУВАННЯ ЗА ПРИВ'ЯЗКОЮ ДО МІСЦЕВОСТІ, ПРОКЛАДАННЯ МАРШРУТУ

РО 004.01.1-4

53. ОРІЄНТУВАННЯ ЗА ПРИВ'ЯЗКОЮ ДО МІСЦЕВОСТІ, ПРОКЛАДАННЯ МАРШРУТУ

РО 004.01.1-4

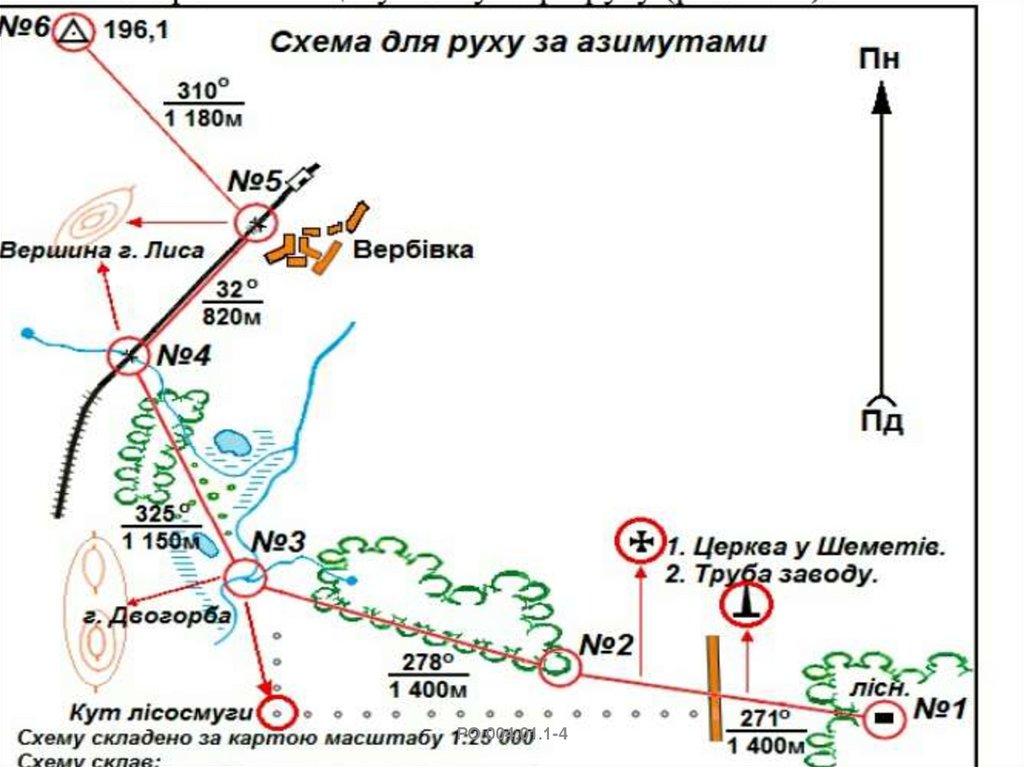

54. ОРІЄНТУВАННЯ ЗА ПРИВ'ЯЗКОЮ ДО МІСЦЕВОСТІ, ПРОКЛАДАННЯ МАРШРУТУ

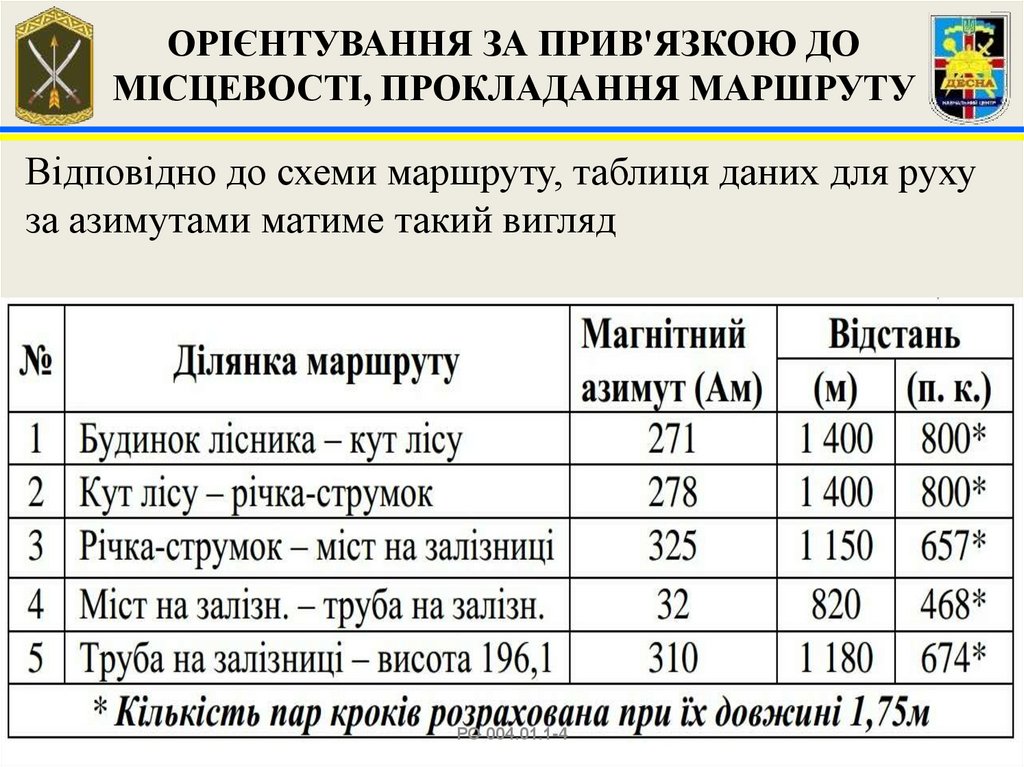

Відповідно до схеми маршруту, таблиця даних для руху
за азимутами матиме такий вигляд
РО 004.01.1-4

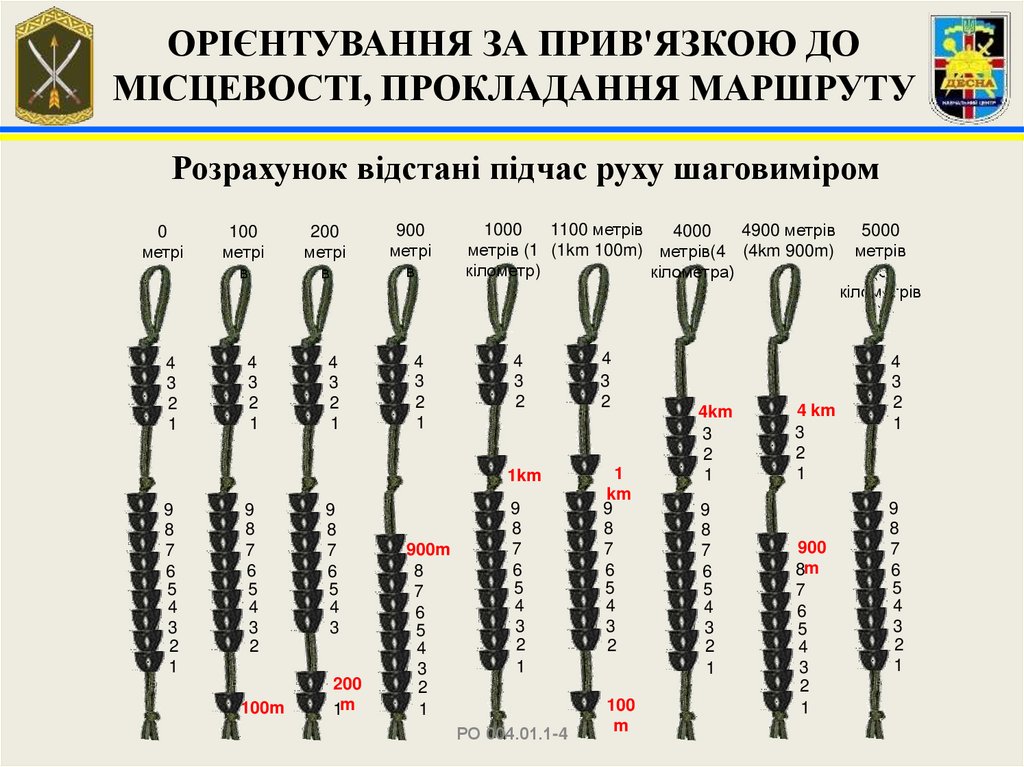

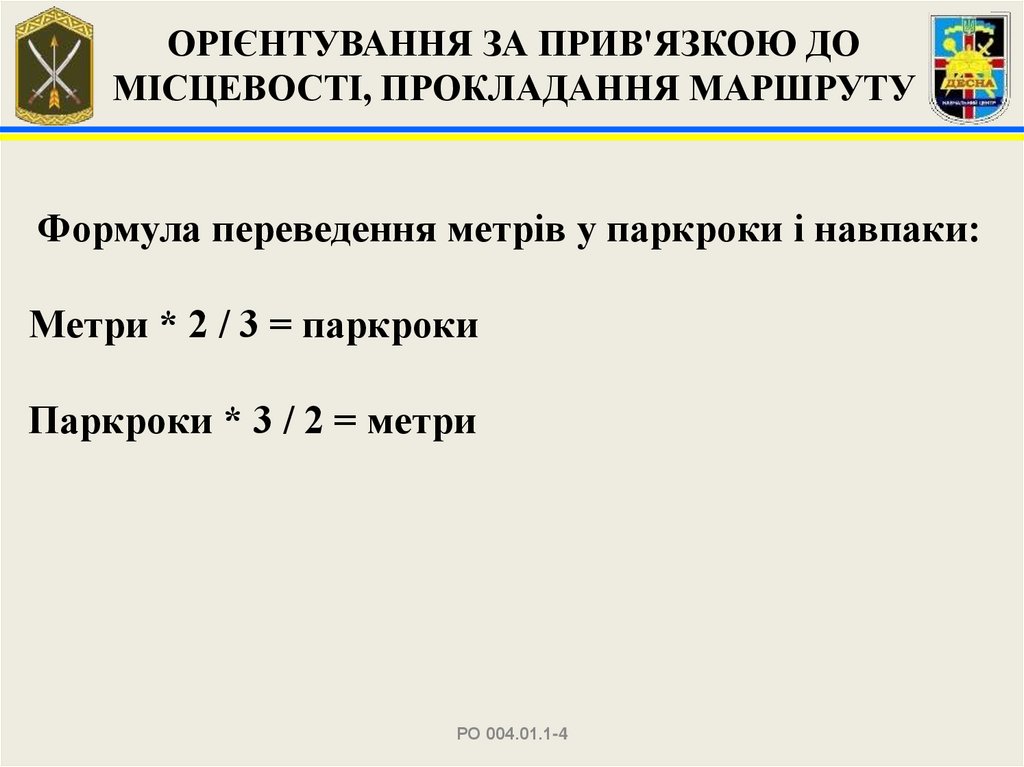

55. ОРІЄНТУВАННЯ ЗА ПРИВ'ЯЗКОЮ ДО МІСЦЕВОСТІ, ПРОКЛАДАННЯ МАРШРУТУ

Розрахунок відстані підчас руху шаговиміром
0
метрі
в
100
метрі
в
200
метрі
в
900
метрі
в
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
9
8
7
6
5
4
3
2
1
9
8
7
6
5
4
3
2
100m
9
8
7
6
5
4
3
200
1m
900m
8
7
6
5
4
3
2
1
1000
1100 метрів
4900 метрів
4000
метрів (1 (1km 100m) метрів(4 (4km 900m)
кілометр)
кілометра)
4
3
2
4
3
2
1km
1
km
9
8
7
6
5
4
3
2
9
8
7
6
5
4
3
2
1
РО 004.01.1-4
100
m
4km
3
2
1
9
8
7
6
5
4
3
2
1
4 km
3
2
1
900
8m
7
6
5
4
3
2
1
5000
метрів
(5
кілометрів
)
4
3
2
1
9
8
7
6
5
4
3
2
1

56. ОРІЄНТУВАННЯ ЗА ПРИВ'ЯЗКОЮ ДО МІСЦЕВОСТІ, ПРОКЛАДАННЯ МАРШРУТУ

Формула переведення метрів у паркроки і навпаки:
Метри * 2 / 3 = паркроки
Паркроки * 3 / 2 = метри
РО 004.01.1-4

57.

KLAUSIMAI?
РО 004.01.1-4

58.

ПЕРЕВІРКА ЗНАНЬ ПРОЙДЕНОГО
МАТЕРІАЛУ

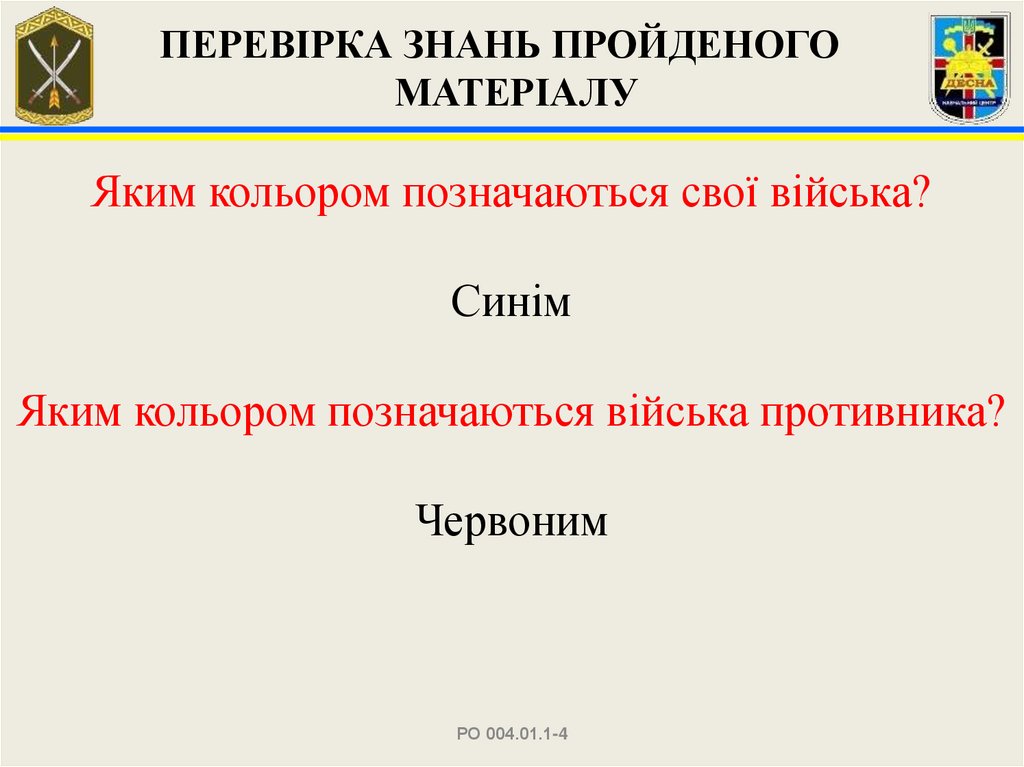

Яким кольором позначаються свої війська?
Синім
Яким кольором позначаються війська противника?
Червоним
РО 004.01.1-4

59.

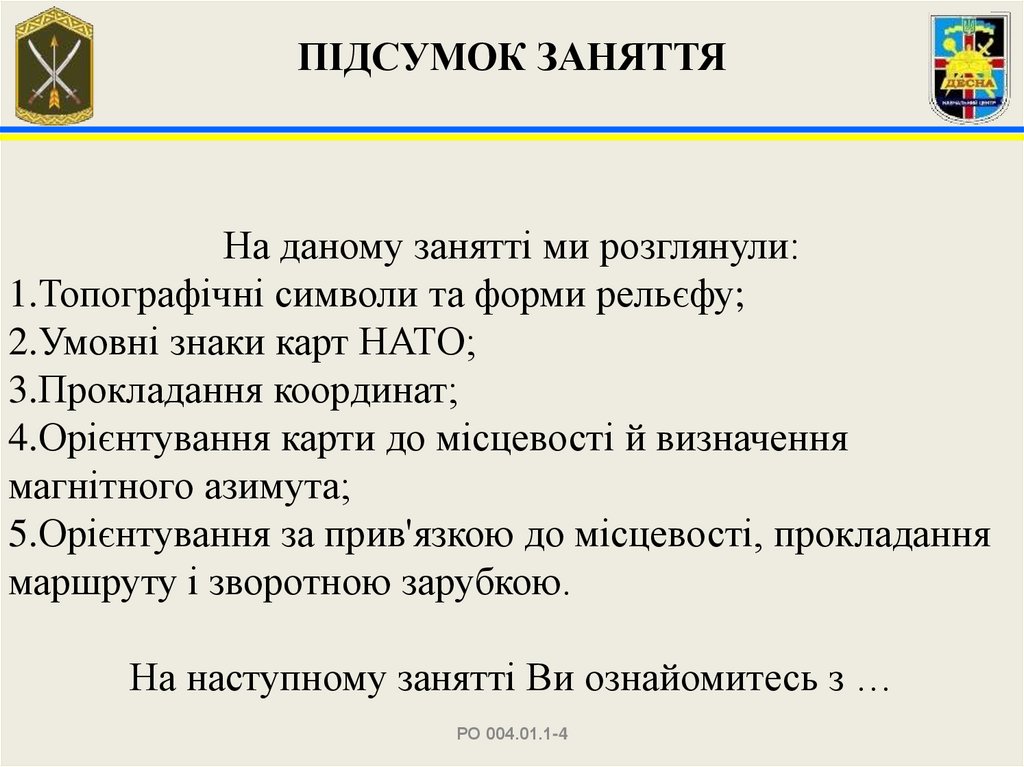

ПІДСУМОК ЗАНЯТТЯ
На даному занятті ми розглянули:
1.Топографічні символи та форми рельєфу;
2.Умовні знаки карт НАТО;
3.Прокладання координат;
4.Орієнтування карти до місцевості й визначення
магнітного азимута;
5.Орієнтування за прив'язкою до місцевості, прокладання
маршруту і зворотною зарубкою.
На наступному занятті Ви ознайомитесь з …
РО 004.01.1-4
