Топографическая подготовка Т№ 1 - 2024

1.

Раздел 1. Топографическая подготовка сотрудников ОВД
ТЕМА №1
«Топографические карты
и их содержание».

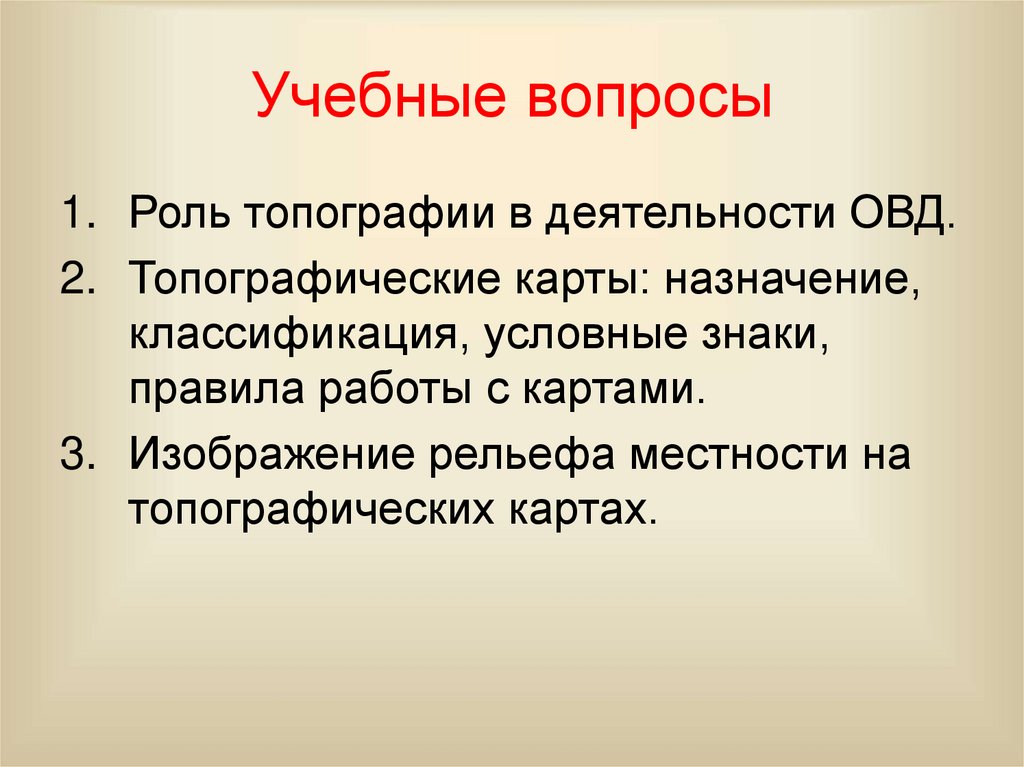

2. Учебные вопросы

1. Роль топографии в деятельности ОВД.
2. Топографические карты: назначение,
классификация, условные знаки,
правила работы с картами.

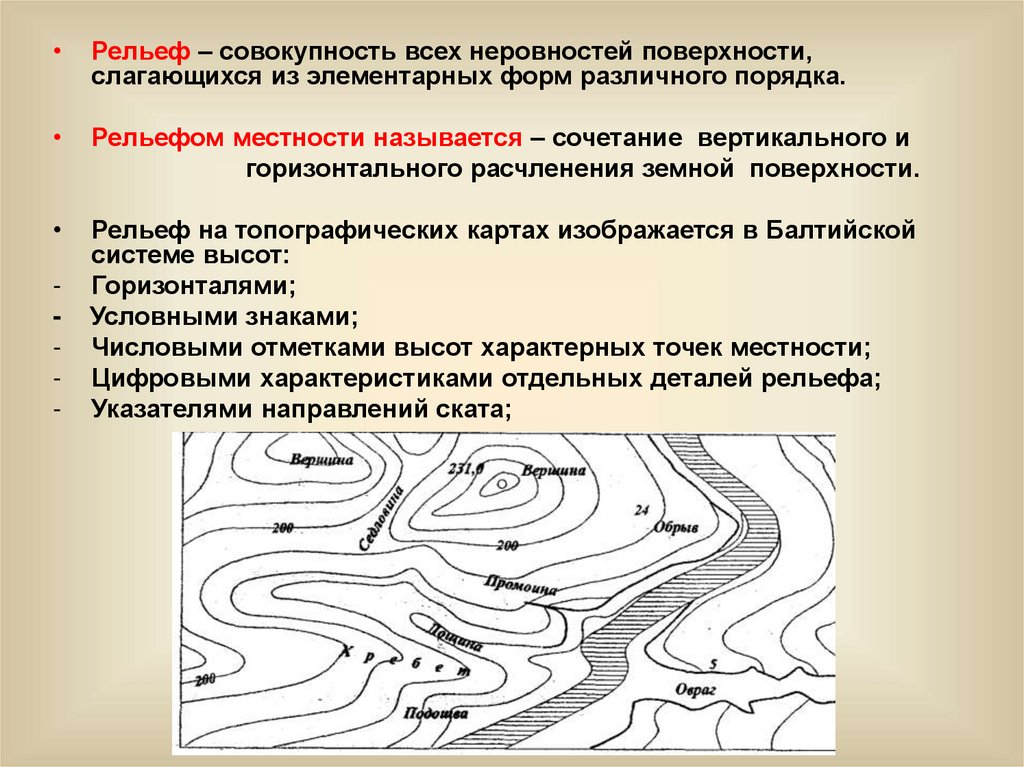

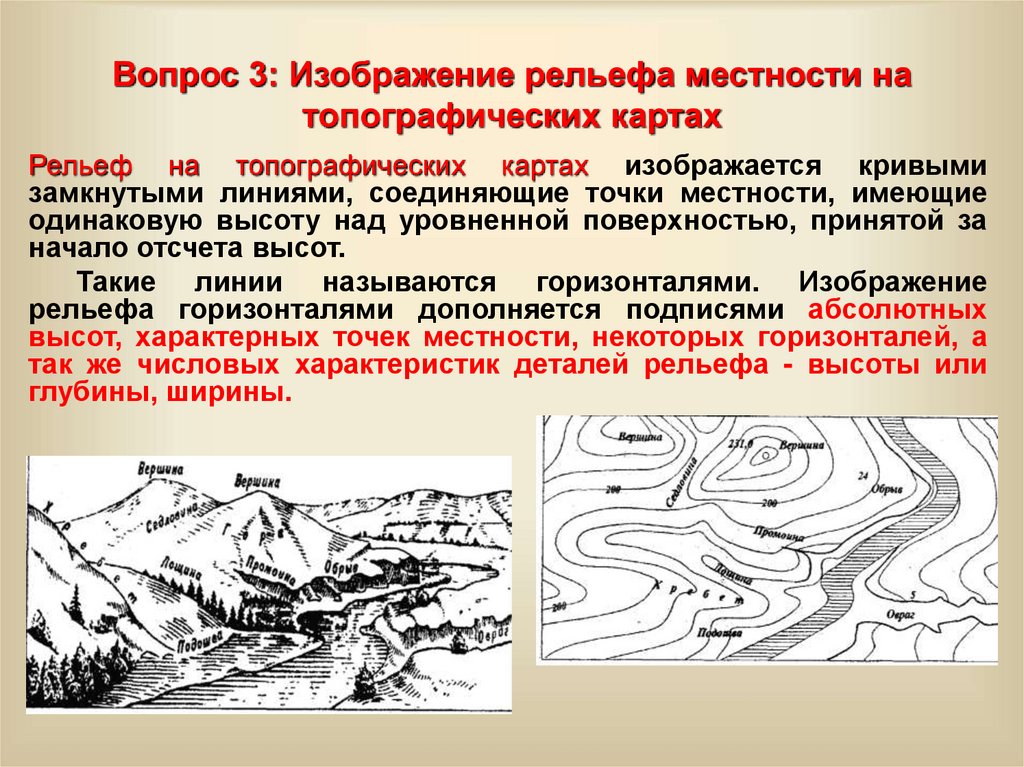

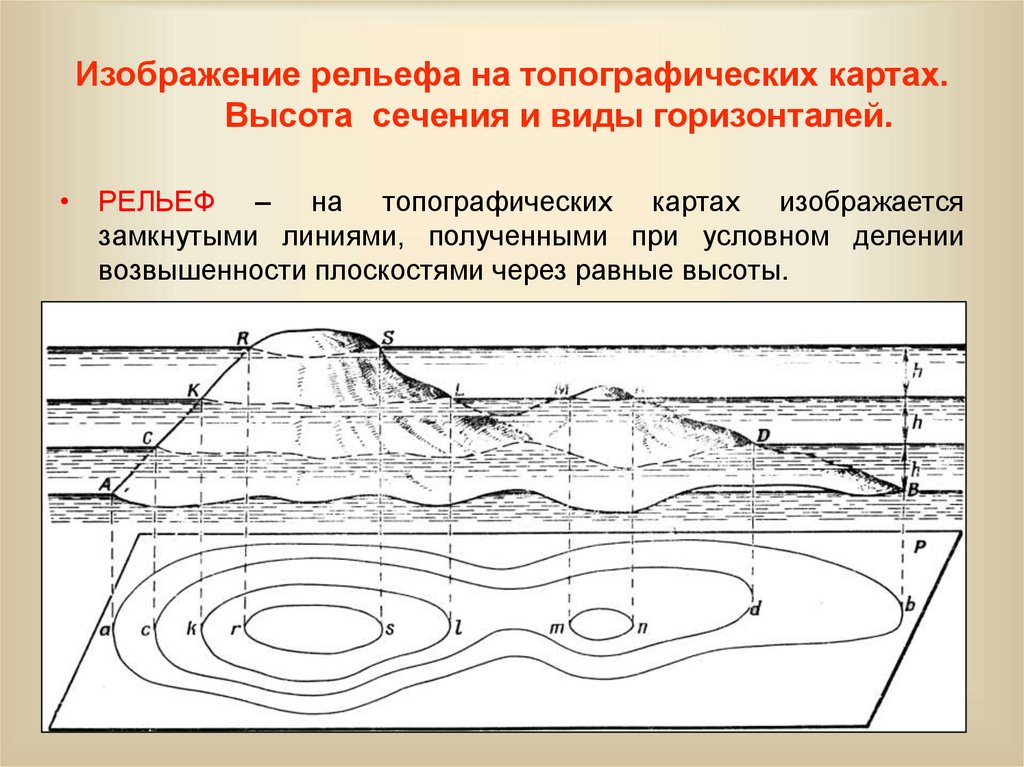

3. Изображение рельефа местности на
топографических картах.

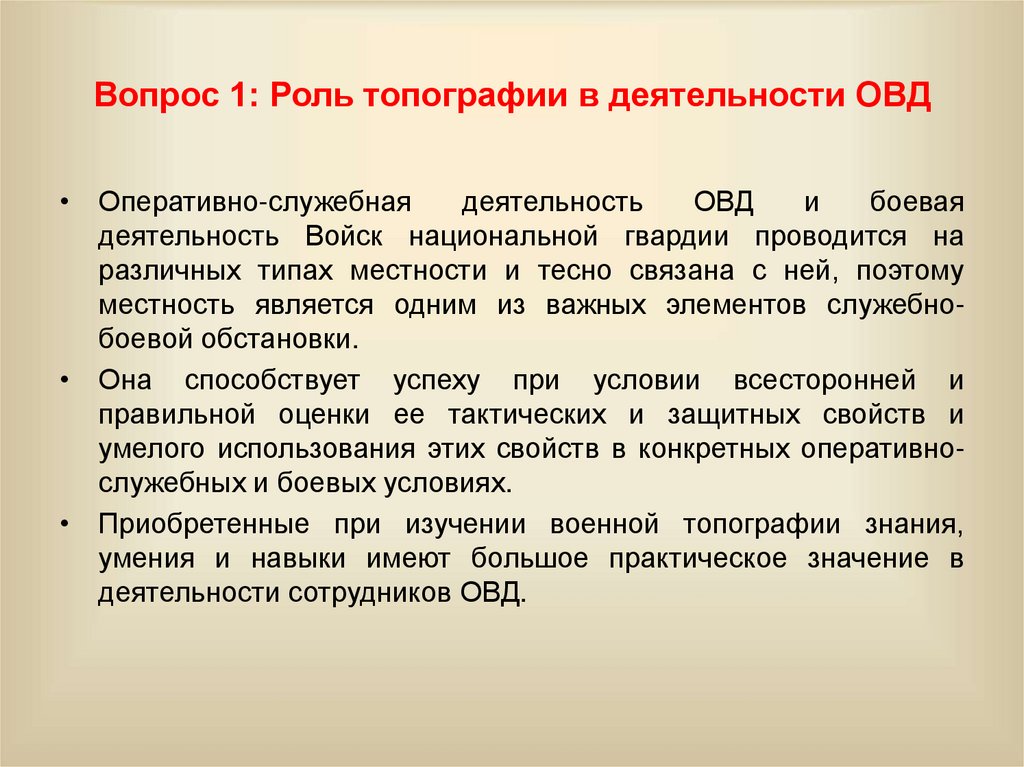

3. Вопрос 1: Роль топографии в деятельности ОВД

• Оперативно-служебная
деятельность
ОВД
и
боевая
деятельность Войск национальной гвардии проводится на
различных типах местности и тесно связана с ней, поэтому
местность является одним из важных элементов служебнобоевой обстановки.
• Она способствует успеху при условии всесторонней и
правильной оценки ее тактических и защитных свойств и
умелого использования этих свойств в конкретных оперативнослужебных и боевых условиях.
• Приобретенные при изучении военной топографии знания,
умения и навыки имеют большое практическое значение в
деятельности сотрудников ОВД.

4.

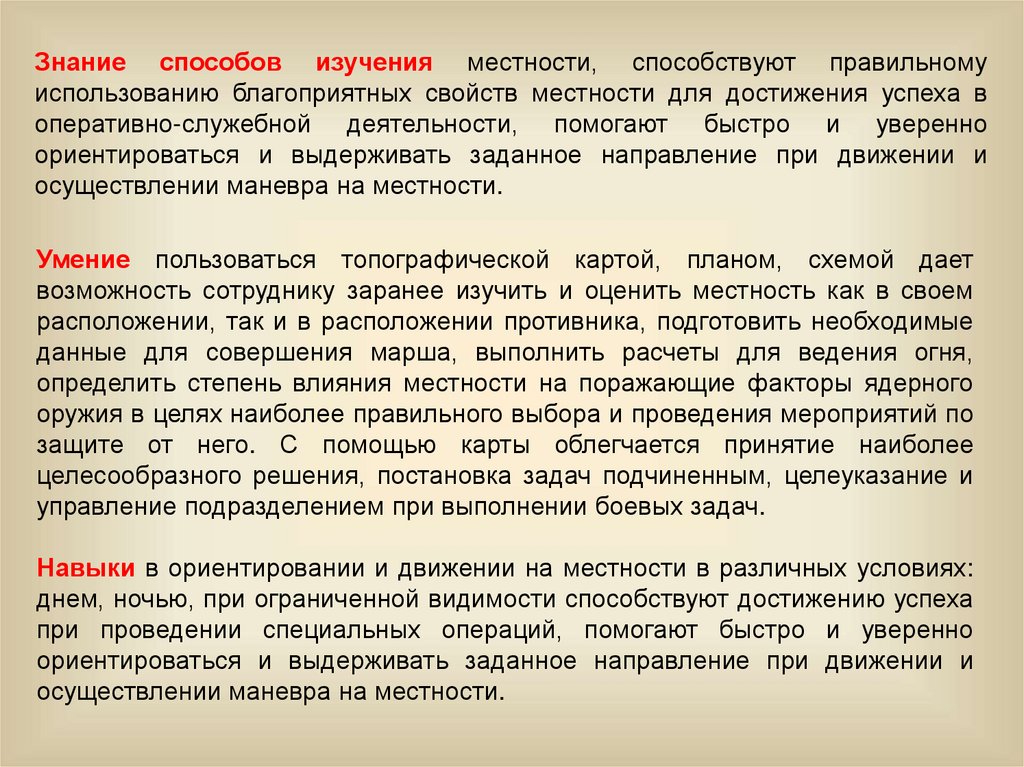

Знание способов изучения местности, способствуют правильному
использованию благоприятных свойств местности для достижения успеха в
оперативно-служебной деятельности, помогают быстро и уверенно
ориентироваться и выдерживать заданное направление при движении и
осуществлении маневра на местности.
Умение пользоваться топографической картой, планом, схемой дает
возможность сотруднику заранее изучить и оценить местность как в своем
расположении, так и в расположении противника, подготовить необходимые
данные для совершения марша, выполнить расчеты для ведения огня,
определить степень влияния местности на поражающие факторы ядерного
оружия в целях наиболее правильного выбора и проведения мероприятий по
защите от него. С помощью карты облегчается принятие наиболее
целесообразного решения, постановка задач подчиненным, целеуказание и
управление подразделением при выполнении боевых задач.
Навыки в ориентировании и движении на местности в различных условиях:
днем, ночью, при ограниченной видимости способствуют достижению успеха
при проведении специальных операций, помогают быстро и уверенно
ориентироваться и выдерживать заданное направление при движении и
осуществлении маневра на местности.

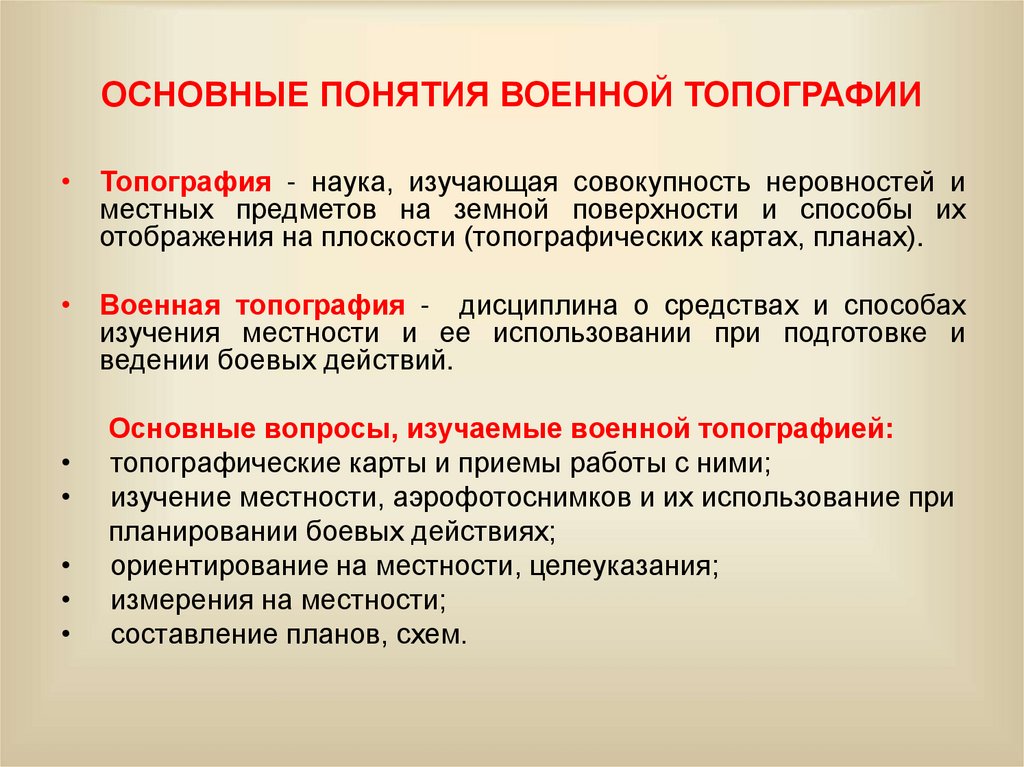

5. ОСНОВНЫЕ ПОНЯТИЯ ВОЕННОЙ ТОПОГРАФИИ

• Топография - наука, изучающая совокупность неровностей и
местных предметов на земной поверхности и способы их
отображения на плоскости (топографических картах, планах).
• Военная топография - дисциплина о средствах и способах
изучения местности и ее использовании при подготовке и
ведении боевых действий.
Основные вопросы, изучаемые военной топографией:
топографические карты и приемы работы с ними;
изучение местности, аэрофотоснимков и их использование при
планировании боевых действиях;
ориентирование на местности, целеуказания;
измерения на местности;
составление планов, схем.

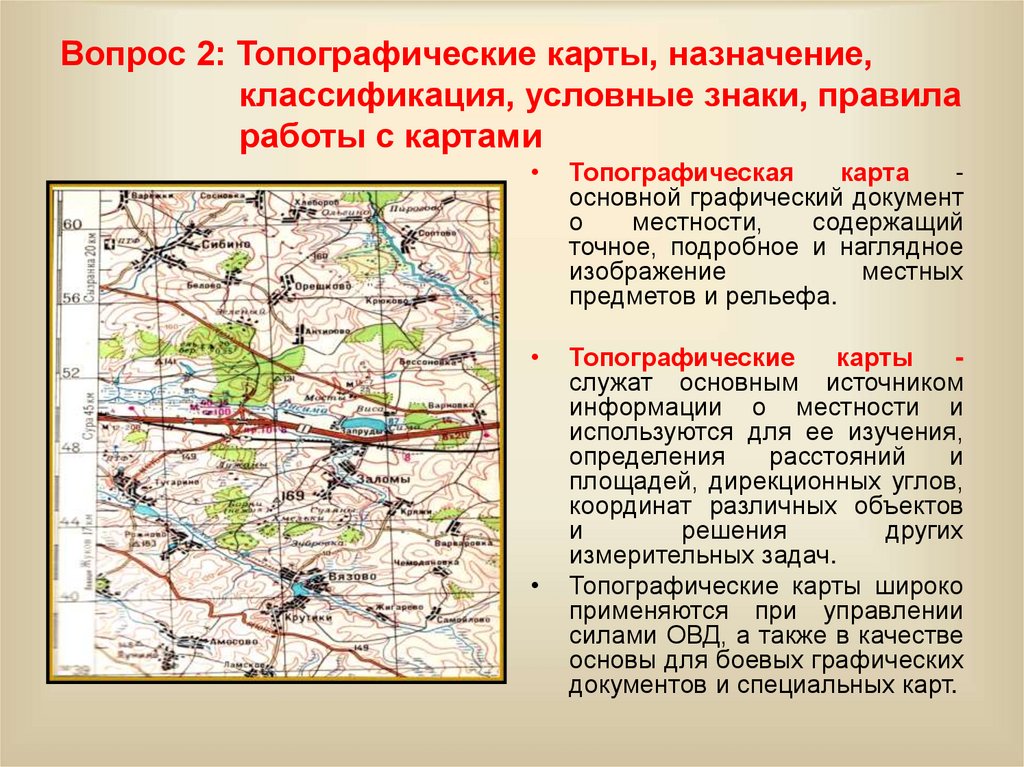

6. Вопрос 2: Топографические карты, назначение, классификация, условные знаки, правила работы с картами

Топографическая
карта
основной графический документ
о
местности,
содержащий
точное, подробное и наглядное
местных
предметов и рельефа.
Топографические
карты
служат основным источником
информации о местности и
используются для ее изучения,
определения
расстояний
и
площадей, дирекционных углов,
координат различных объектов
и
решения
других
измерительных задач.
Топографические карты широко
применяются при управлении
силами ОВД, а также в качестве
основы для боевых графических
документов и специальных карт.

7.

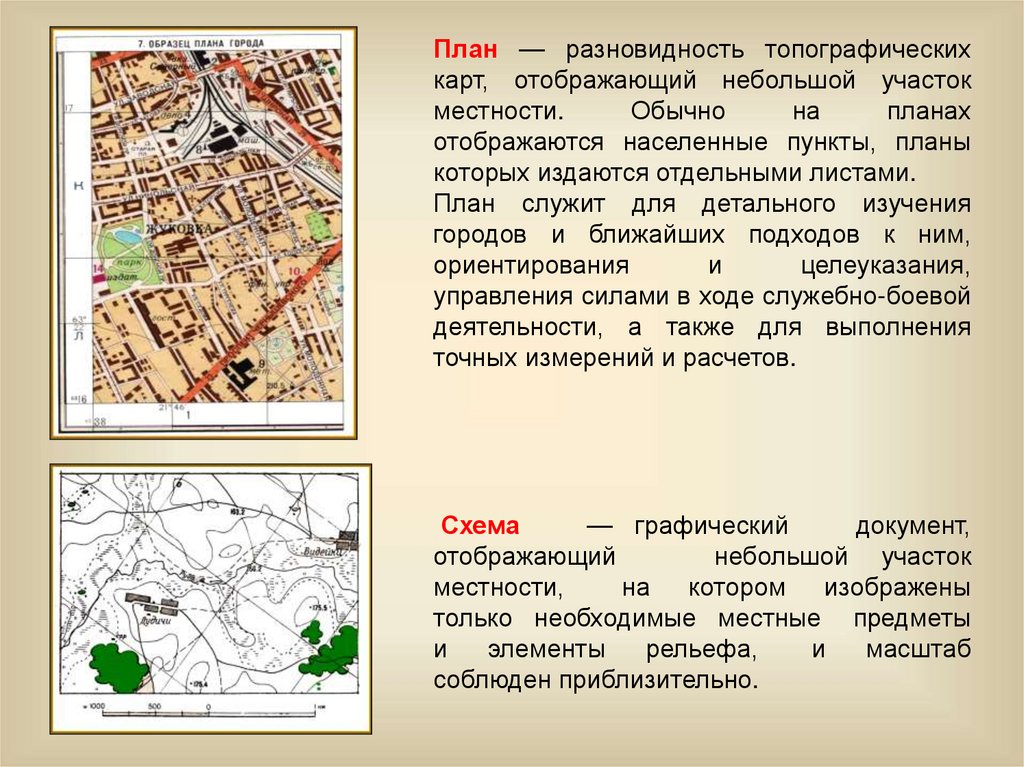

План — разновидность топографических
карт, отображающий небольшой участок
местности.
Обычно
на
планах
отображаются населенные пункты, планы
которых издаются отдельными листами.
План служит для детального изучения
городов и ближайших подходов к ним,
ориентирования
и
целеуказания,
управления силами в ходе служебно-боевой
деятельности, а также для выполнения
точных измерений и расчетов.
Схема
— графический
документ,
отображающий
небольшой участок
местности,
на котором изображены
только необходимые местные предметы
и
элементы
рельефа,
и
масштаб
соблюден приблизительно.

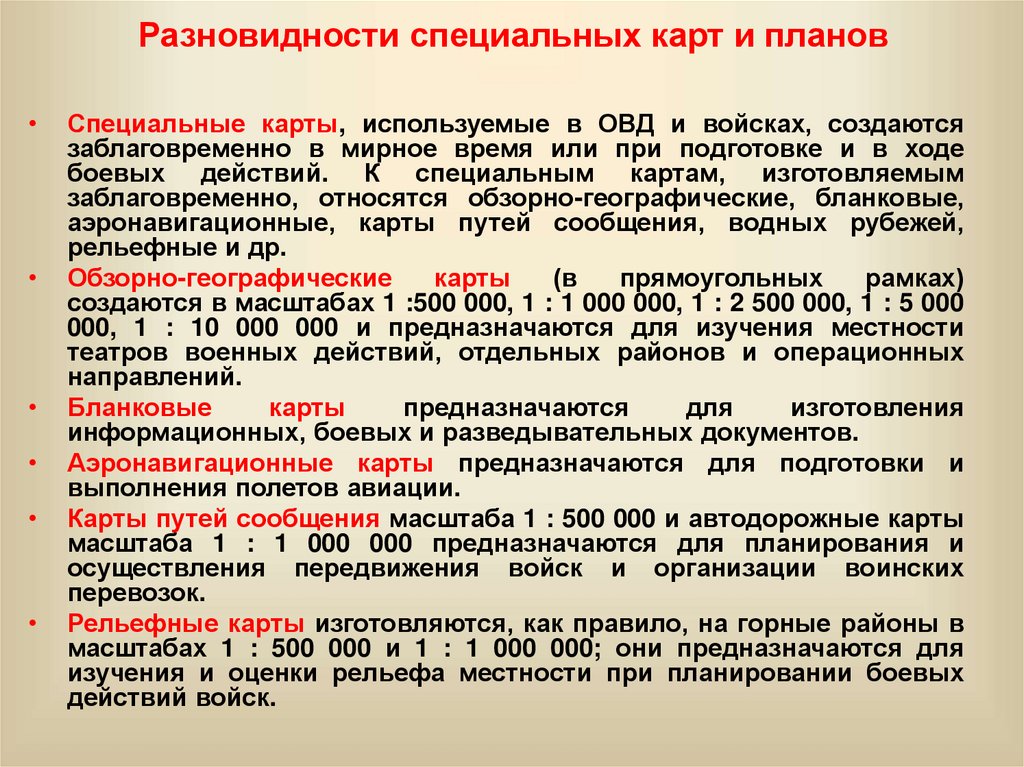

8. Разновидности специальных карт и планов

Специальные карты, используемые в ОВД и войсках, создаются
заблаговременно в мирное время или при подготовке и в ходе
боевых действий. К специальным картам, изготовляемым
заблаговременно, относятся обзорно-географические, бланковые,
аэронавигационные, карты путей сообщения, водных рубежей,
рельефные и др.
Обзорно-географические
карты
(в
прямоугольных
рамках)
создаются в масштабах 1 :500 000, 1 : 1 000 000, 1 : 2 500 000, 1 : 5 000
000, 1 : 10 000 000 и предназначаются для изучения местности
театров военных действий, отдельных районов и операционных
направлений.
Бланковые
карты
предназначаются
для
изготовления
информационных, боевых и разведывательных документов.
Аэронавигационные карты предназначаются для подготовки и
выполнения полетов авиации.
Карты путей сообщения масштаба 1 : 500 000 и автодорожные карты
масштаба 1 : 1 000 000 предназначаются для планирования и
осуществления передвижения войск и организации воинских
перевозок.
Рельефные карты изготовляются, как правило, на горные районы в
масштабах 1 : 500 000 и 1 : 1 000 000; они предназначаются для
изучения и оценки рельефа местности при планировании боевых
действий войск.

9.

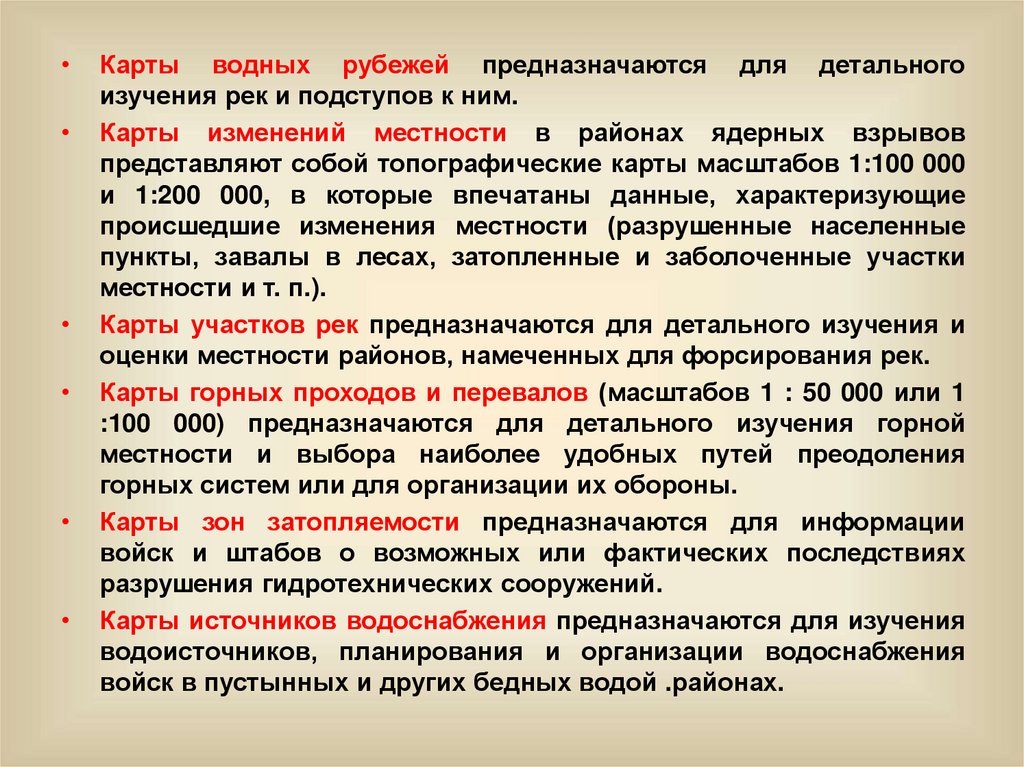

Карты водных рубежей предназначаются для детального
изучения рек и подступов к ним.
Карты изменений местности в районах ядерных взрывов
представляют собой топографические карты масштабов 1:100 000
и 1:200 000, в которые впечатаны данные, характеризующие
происшедшие изменения местности (разрушенные населенные
пункты, завалы в лесах, затопленные и заболоченные участки
местности и т. п.).
Карты участков рек предназначаются для детального изучения и
оценки местности районов, намеченных для форсирования рек.
Карты горных проходов и перевалов (масштабов 1 : 50 000 или 1
:100 000) предназначаются для детального изучения горной
местности и выбора наиболее удобных путей преодоления
горных систем или для организации их обороны.
Карты зон затопляемости предназначаются для информации
войск и штабов о возможных или фактических последствиях
разрушения гидротехнических сооружений.
Карты источников водоснабжения предназначаются для изучения
водоисточников, планирования и организации водоснабжения
войск в пустынных и других бедных водой .районах.

10.

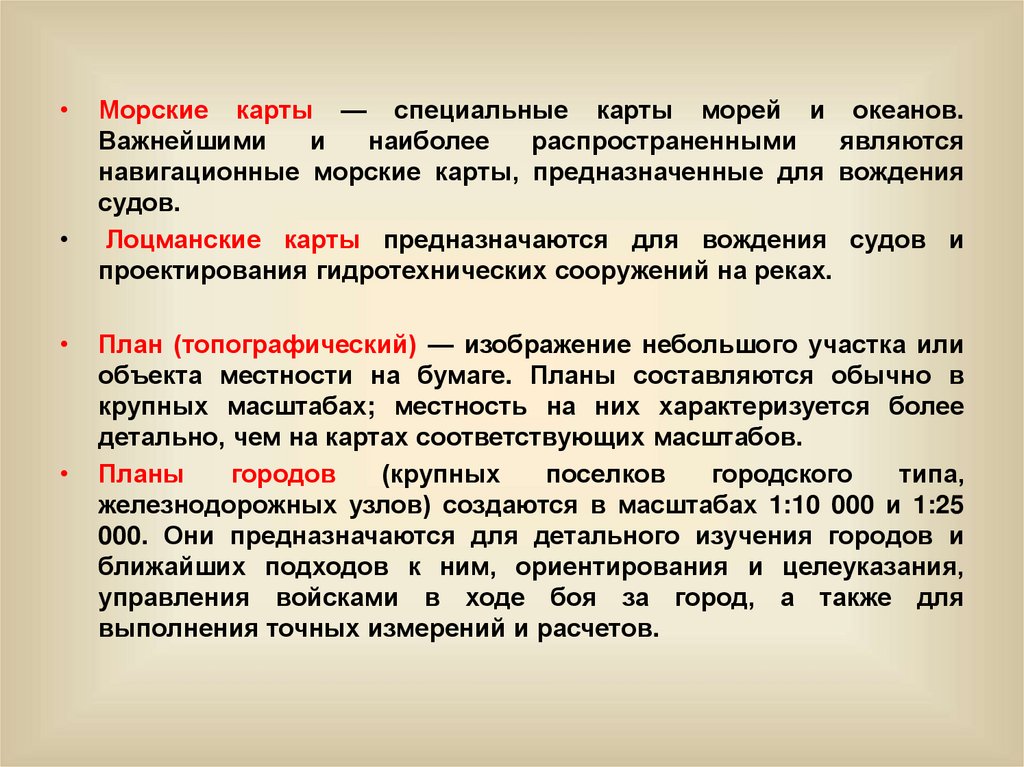

Морские карты — специальные карты морей и океанов.
Важнейшими
и
наиболее
распространенными
являются
навигационные морские карты, предназначенные для вождения
судов.
Лоцманские карты предназначаются для вождения судов и
проектирования гидротехнических сооружений на реках.
План (топографический) — изображение небольшого участка или
объекта местности на бумаге. Планы составляются обычно в
крупных масштабах; местность на них характеризуется более
детально, чем на картах соответствующих масштабов.
Планы
городов
(крупных
поселков
городского
типа,
железнодорожных узлов) создаются в масштабах 1:10 000 и 1:25
000. Они предназначаются для детального изучения городов и
ближайших подходов к ним, ориентирования и целеуказания,
управления войсками в ходе боя за город, а также для
выполнения точных измерений и расчетов.

11. В нашей стране используются карты следующих масштабов

Масштаб карты
Величина масштаба
Название карты
1:10000
в 1 см - 100 м
Десятитысячная
1:25000
в 1 см - 250 м
Двадцатипятитысячная
1:50000
в 1 см - 500 м
Пятидесятитысячная
1:100000
в 1 см - 1000 м (1км)
Стотысячная
1:200000
в 1 см - 2000 м (2 км)
Двухсоттысячная
1:500000
в 1 см - 5000 м (5 км)
Пятисоттысячная
1:1000000
в 1 см - 10000 м (10 км)
Миллионная

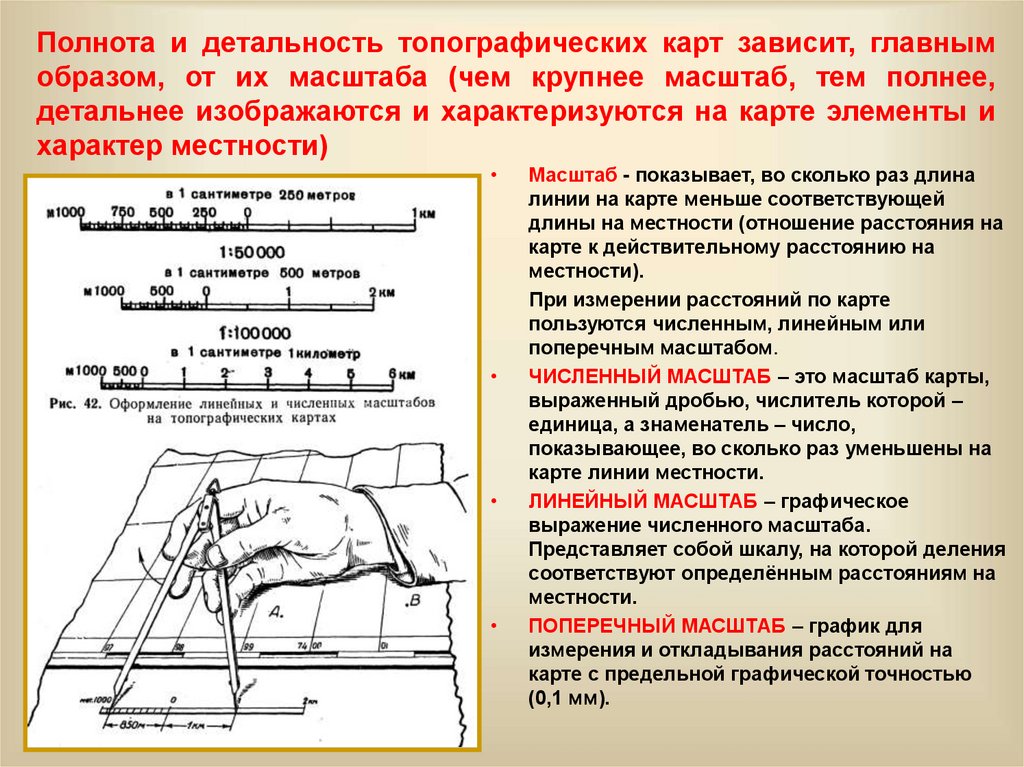

12. Полнота и детальность топографических карт зависит, главным образом, от их масштаба (чем крупнее масштаб, тем полнее, детальнее

изображаются и характеризуются на карте элементы и
характер местности)
Масштаб - показывает, во сколько раз длина
линии на карте меньше соответствующей
длины на местности (отношение расстояния на
карте к действительному расстоянию на
местности).
При измерении расстояний по карте
пользуются численным, линейным или
поперечным масштабом.
ЧИСЛЕННЫЙ МАСШТАБ – это масштаб карты,
выраженный дробью, числитель которой –
единица, а знаменатель – число,
показывающее, во сколько раз уменьшены на
карте линии местности.
ЛИНЕЙНЫЙ МАСШТАБ – графическое
выражение численного масштаба.
Представляет собой шкалу, на которой деления
соответствуют определённым расстояниям на
местности.
ПОПЕРЕЧНЫЙ МАСШТАБ – график для
измерения и откладывания расстояний на
карте с предельной графической точностью
(0,1 мм).

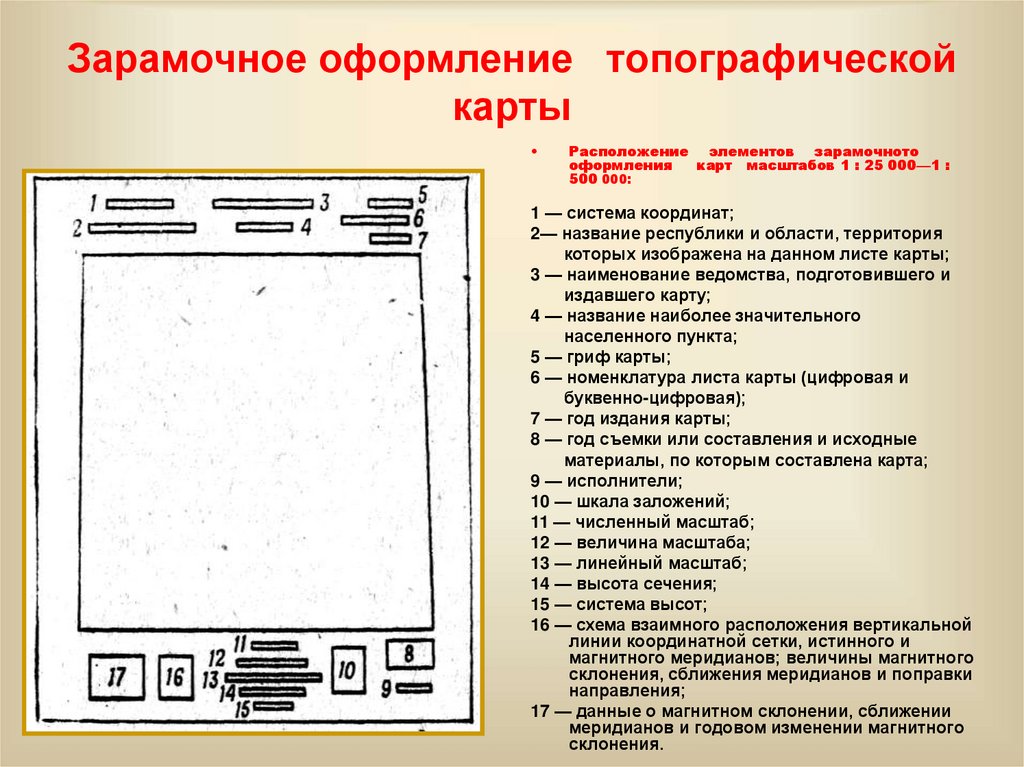

13. Зарамочное оформление топографической карты

Расположение элементов зарамочното
оформления
карт масштабов 1 : 25 000—1 :
500 000:
1 — система координат;
2— название республики и области, территория
которых изображена на данном листе карты;
3 — наименование ведомства, подготовившего и
издавшего карту;
4 — название наиболее значительного
населенного пункта;
5 — гриф карты;
6 — номенклатура листа карты (цифровая и
буквенно-цифровая);
7 — год издания карты;
8 — год съемки или составления и исходные
материалы, по которым составлена карта;
9 — исполнители;
10 — шкала заложений;
11 — численный масштаб;
12 — величина масштаба;
13 — линейный масштаб;
14 — высота сечения;
15 — система высот;
16 — схема взаимного расположения вертикальной
линии координатной сетки, истинного и
магнитного меридианов; величины магнитного
склонения, сближения меридианов и поправки
направления;
17 — данные о магнитном склонении, сближении
меридианов и годовом изменении магнитного
склонения.

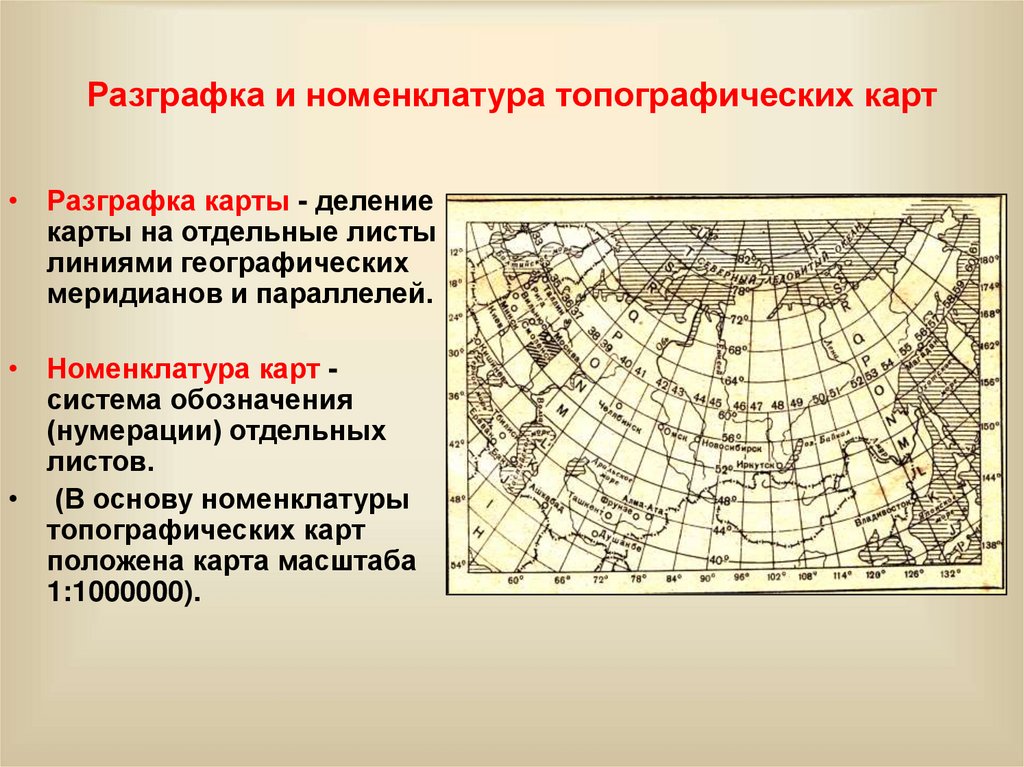

14. Разграфка и номенклатура топографических карт

• Разграфка карты - деление
карты на отдельные листы
линиями географических
меридианов и параллелей.
• Номенклатура карт система обозначения
(нумерации) отдельных
листов.
• (В основу номенклатуры
топографических карт
положена карта масштаба
1:1000000).

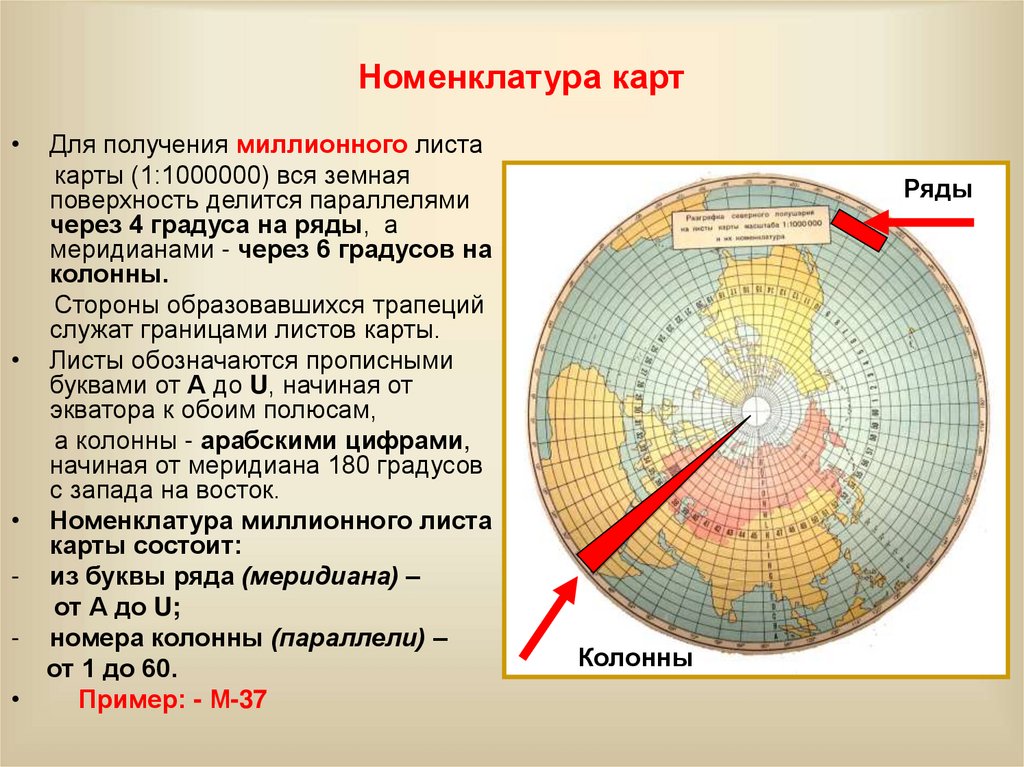

15. Номенклатура карт

Для получения миллионного листа
карты (1:1000000) вся земная
поверхность делится параллелями
через 4 градуса на ряды, а
меридианами - через 6 градусов на
колонны.
Стороны образовавшихся трапеций
служат границами листов карты.
Листы обозначаются прописными
буквами от А до U, начиная от
экватора к обоим полюсам,
а колонны - арабскими цифрами,
начиная от меридиана 180 градусов
с запада на восток.
Номенклатура миллионного листа
карты состоит:
из буквы ряда (меридиана) –
от А до U;
номера колонны (параллели) –
от 1 до 60.
Пример: - М-37
Ряды
Колонны

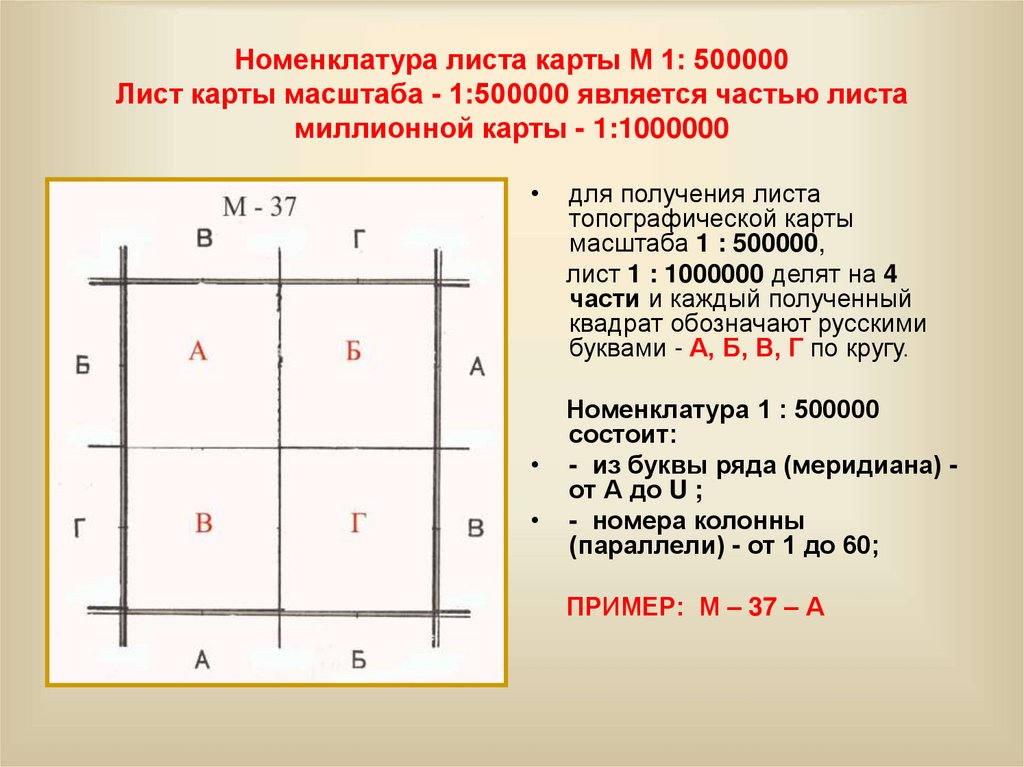

16. Номенклатура листа карты М 1: 500000 Лист карты масштаба - 1:500000 является частью листа миллионной карты - 1:1000000

АПРРР
А
ВАА
В
Г
для получения листа
топографической карты
масштаба 1 : 500000,
лист 1 : 1000000 делят на 4
части и каждый полученный
квадрат обозначают русскими
буквами - А, Б, В, Г по кругу.
Номенклатура 1 : 500000
состоит:
- из буквы ряда (меридиана) от А до U ;
- номера колонны
(параллели) - от 1 до 60;
ПРИМЕР: М – 37 – А

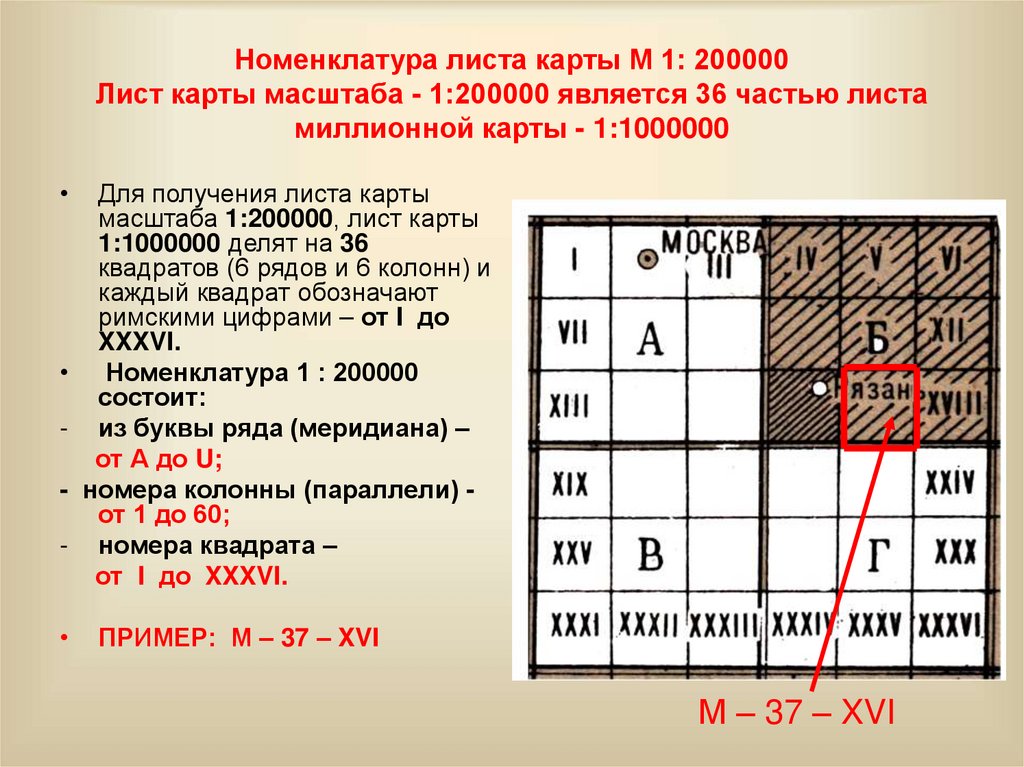

17. Номенклатура листа карты М 1: 200000 Лист карты масштаба - 1:200000 является 36 частью листа миллионной карты - 1:1000000

Для получения листа карты
масштаба 1:200000, лист карты
1:1000000 делят на 36
квадратов (6 рядов и 6 колонн) и
каждый квадрат обозначают
римскими цифрами – от I до
XXXVI.
• Номенклатура 1 : 200000
состоит:
- из буквы ряда (меридиана) –
от А до U;
- номера колонны (параллели) от 1 до 60;
- номера квадрата –
от I до XXXVI.
ПРИМЕР: М – 37 – XVI
М – 37 – XVI

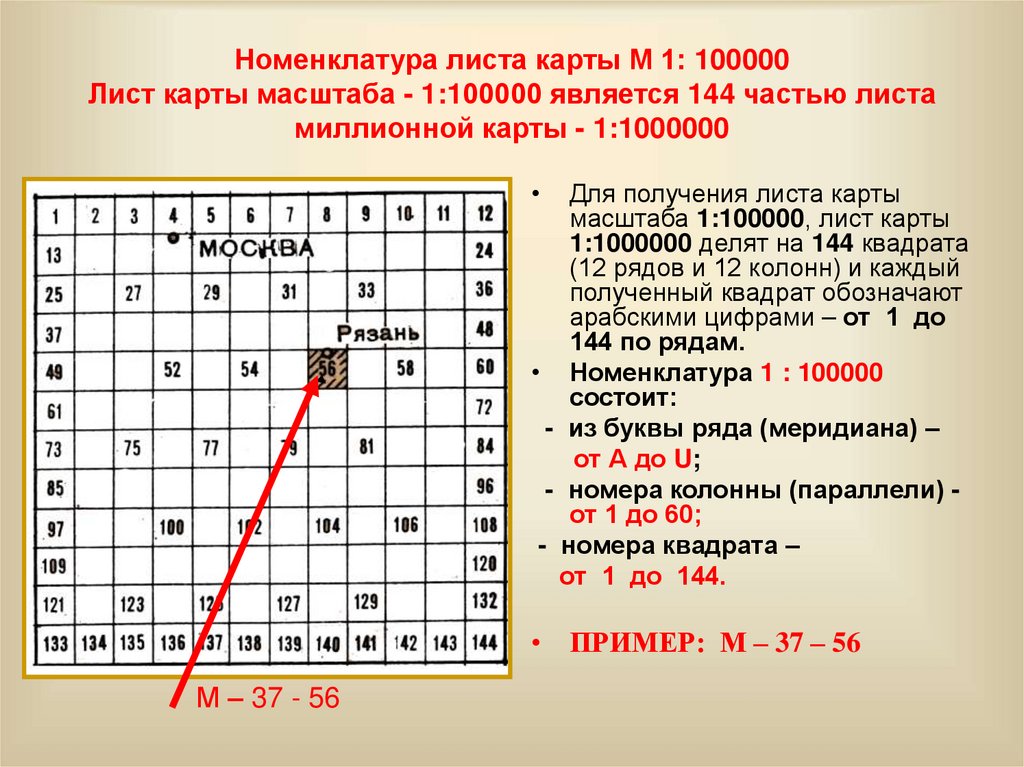

18. Номенклатура листа карты М 1: 100000 Лист карты масштаба - 1:100000 является 144 частью листа миллионной карты - 1:1000000

Для получения листа карты
масштаба 1:100000, лист карты
1:1000000 делят на 144 квадрата
(12 рядов и 12 колонн) и каждый
полученный квадрат обозначают
арабскими цифрами – от 1 до
144 по рядам.
• Номенклатура 1 : 100000
состоит:
- из буквы ряда (меридиана) –
от А до U;
- номера колонны (параллели) от 1 до 60;
- номера квадрата –
от 1 до 144.
• ПРИМЕР: М – 37 – 56
М – 37 - 56

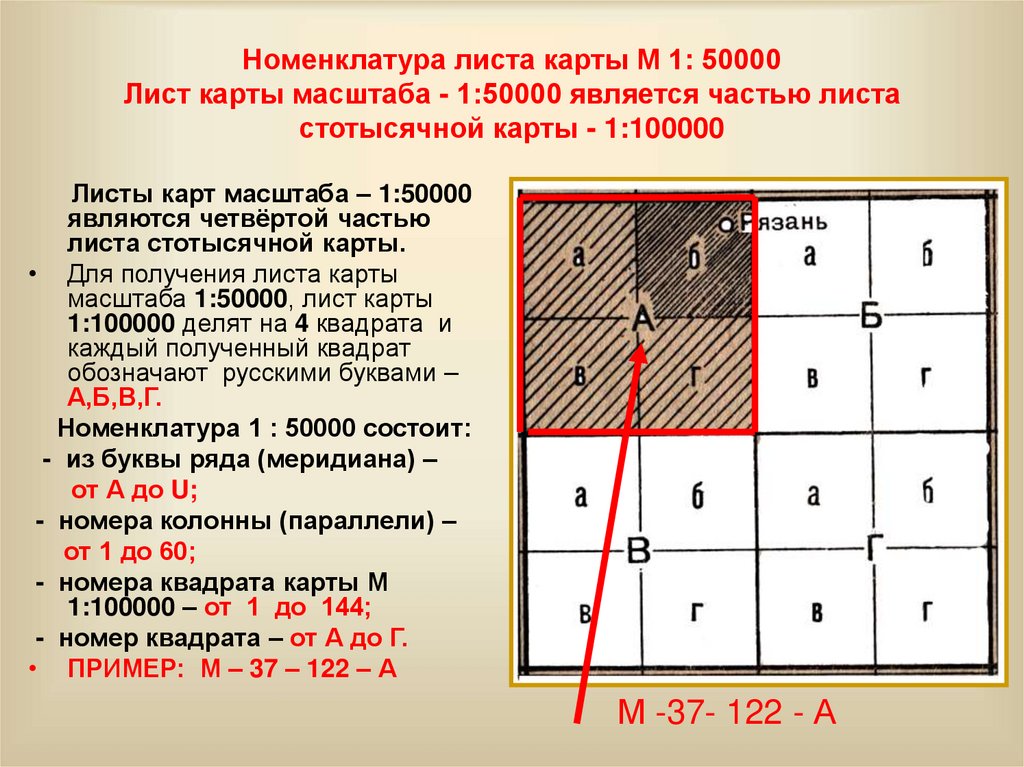

19. Номенклатура листа карты М 1: 50000 Лист карты масштаба - 1:50000 является частью листа стотысячной карты - 1:100000

Листы карт масштаба – 1:50000
являются четвёртой частью
листа стотысячной карты.
• Для получения листа карты
масштаба 1:50000, лист карты
1:100000 делят на 4 квадрата и
каждый полученный квадрат
обозначают русскими буквами –
А,Б,В,Г.
Номенклатура 1 : 50000 состоит:
- из буквы ряда (меридиана) –
от А до U;
- номера колонны (параллели) –
от 1 до 60;
- номера квадрата карты М
1:100000 – от 1 до 144;
- номер квадрата – от А до Г.
• ПРИМЕР: М – 37 – 122 – А
М -37- 122 - А

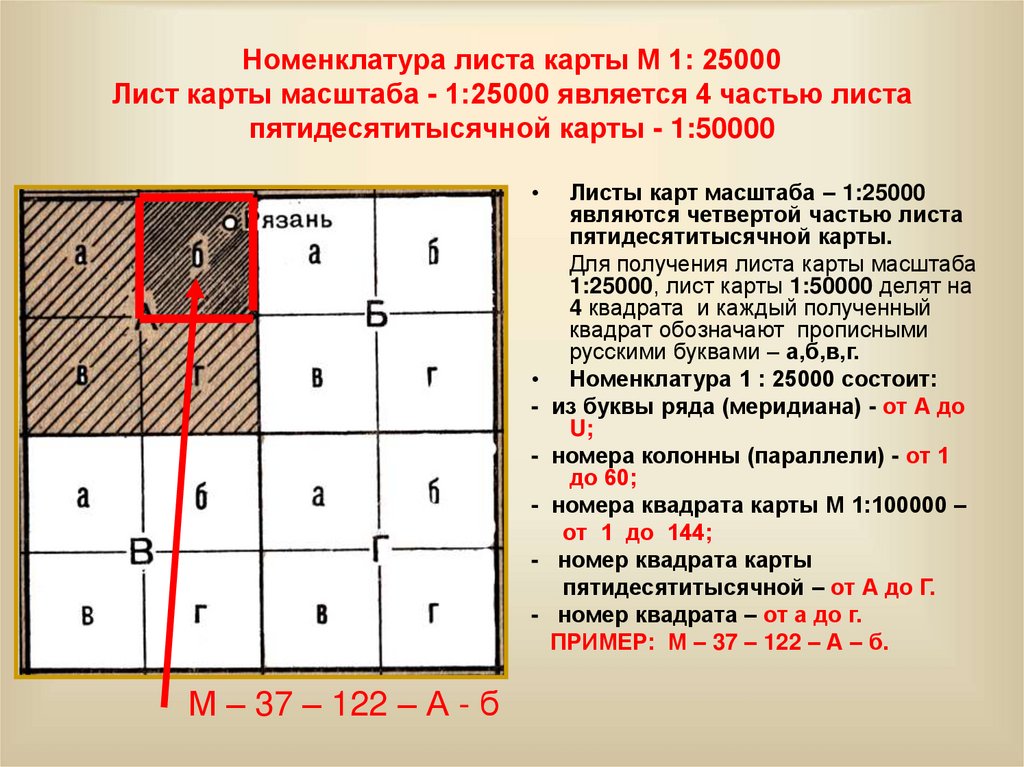

20. Номенклатура листа карты М 1: 25000 Лист карты масштаба - 1:25000 является 4 частью листа пятидесятитысячной карты - 1:50000

Листы карт масштаба – 1:25000
являются четвертой частью листа
пятидесятитысячной карты.
Для получения листа карты масштаба
1:25000, лист карты 1:50000 делят на
4 квадрата и каждый полученный
квадрат обозначают прописными
русскими буквами – а,б,в,г.
• Номенклатура 1 : 25000 состоит:
- из буквы ряда (меридиана) - от А до
U;
- номера колонны (параллели) - от 1
до 60;
- номера квадрата карты М 1:100000 –
от 1 до 144;
- номер квадрата карты
пятидесятитысячной – от А до Г.
- номер квадрата – от а до г.
ПРИМЕР: М – 37 – 122 – А – б.
М – 37 – 122 – А - б

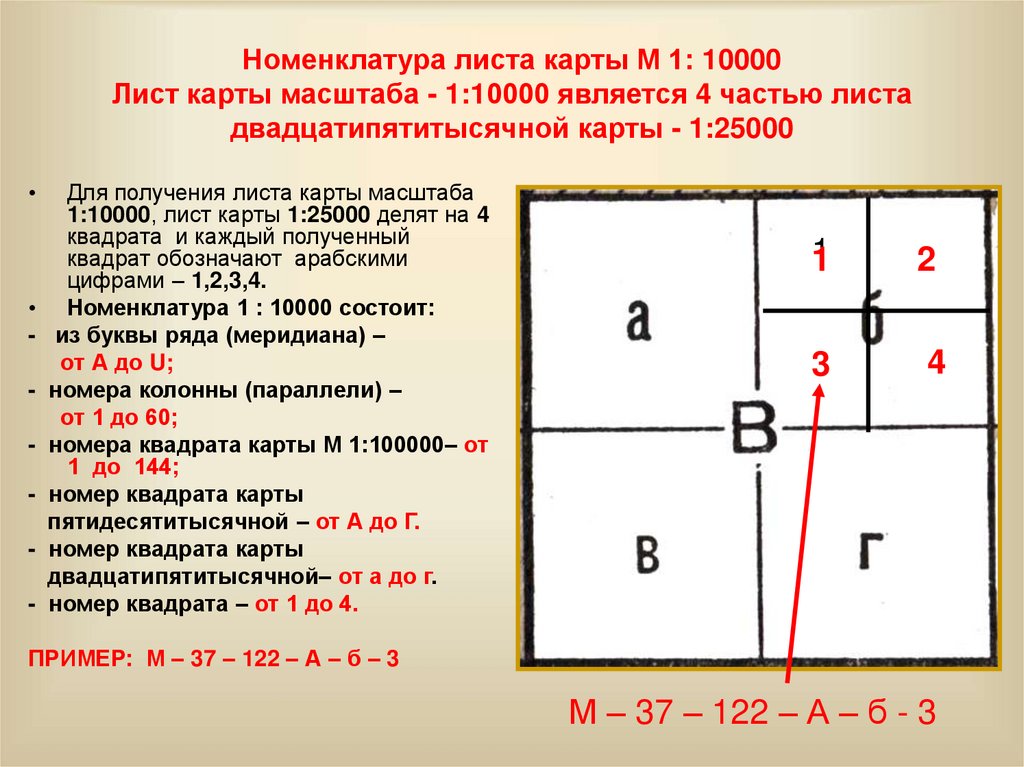

21. Номенклатура листа карты М 1: 10000 Лист карты масштаба - 1:10000 является 4 частью листа двадцатипятитысячной карты - 1:25000

Для получения листа карты масштаба
1:10000, лист карты 1:25000 делят на 4
квадрата и каждый полученный
квадрат обозначают арабскими
цифрами – 1,2,3,4.
• Номенклатура 1 : 10000 состоит:
- из буквы ряда (меридиана) –
от А до U;
- номера колонны (параллели) –
от 1 до 60;
- номера квадрата карты М 1:100000– от
1 до 144;
- номер квадрата карты
пятидесятитысячной – от А до Г.
- номер квадрата карты
двадцатипятитысячной– от а до г.
- номер квадрата – от 1 до 4.
1
1
2
3
4
ПРИМЕР: М – 37 – 122 – А – б – 3
М – 37 – 122 – А – б - 3

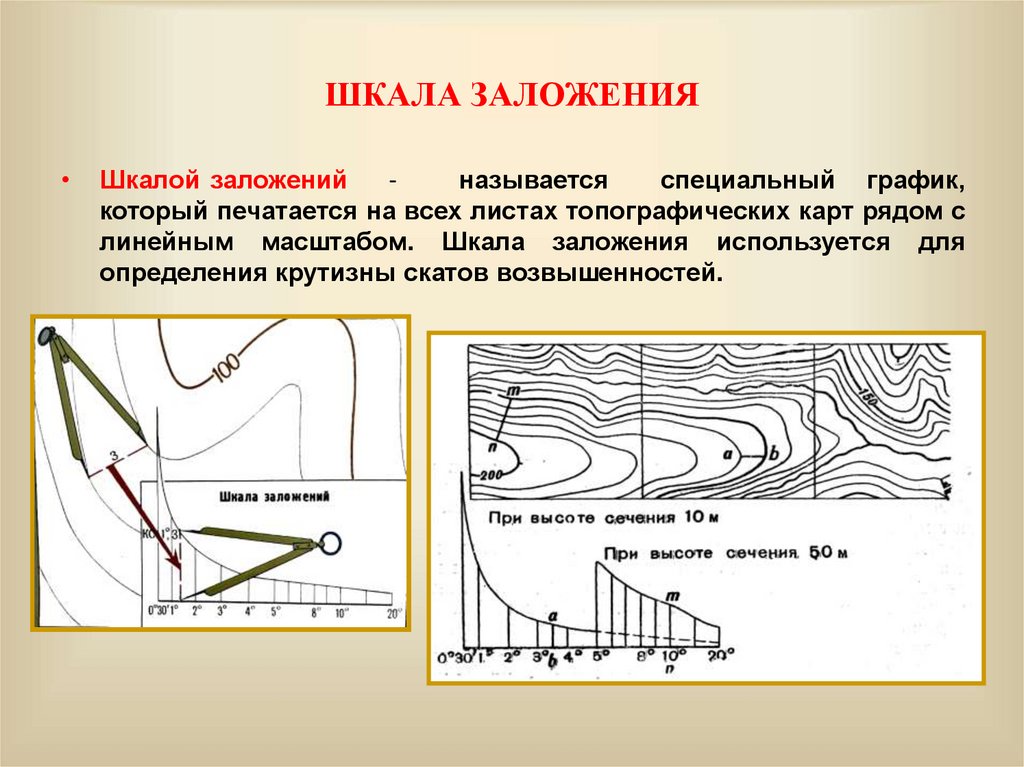

22. ШКАЛА ЗАЛОЖЕНИЯ

Шкалой заложений
называется
специальный график,
который печатается на всех листах топографических карт рядом с
линейным масштабом. Шкала заложения используется для
определения крутизны скатов возвышенностей.

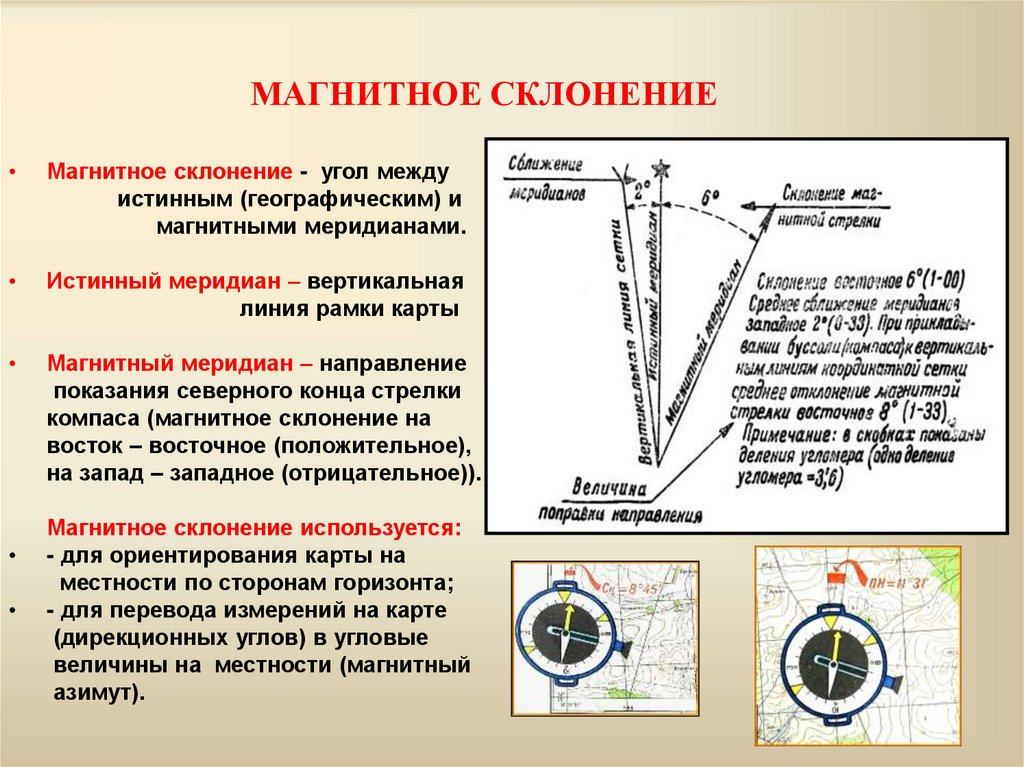

23. МАГНИТНОЕ СКЛОНЕНИЕ

Магнитное склонение - угол между
истинным (географическим) и
магнитными меридианами.
Истинный меридиан – вертикальная
линия рамки карты
Магнитный меридиан – направление
показания северного конца стрелки
компаса (магнитное склонение на
восток – восточное (положительное),
на запад – западное (отрицательное)).
Магнитное склонение используется:
- для ориентирования карты на
местности по сторонам горизонта;
- для перевода измерений на карте
(дирекционных углов) в угловые
величины на местности (магнитный
азимут).

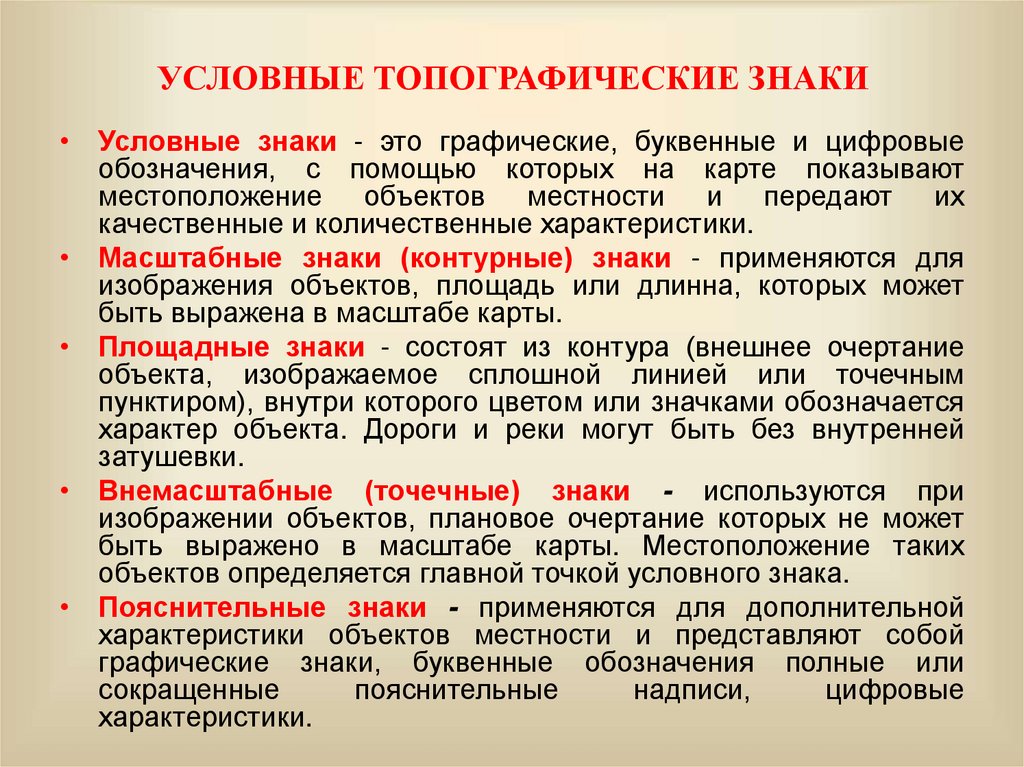

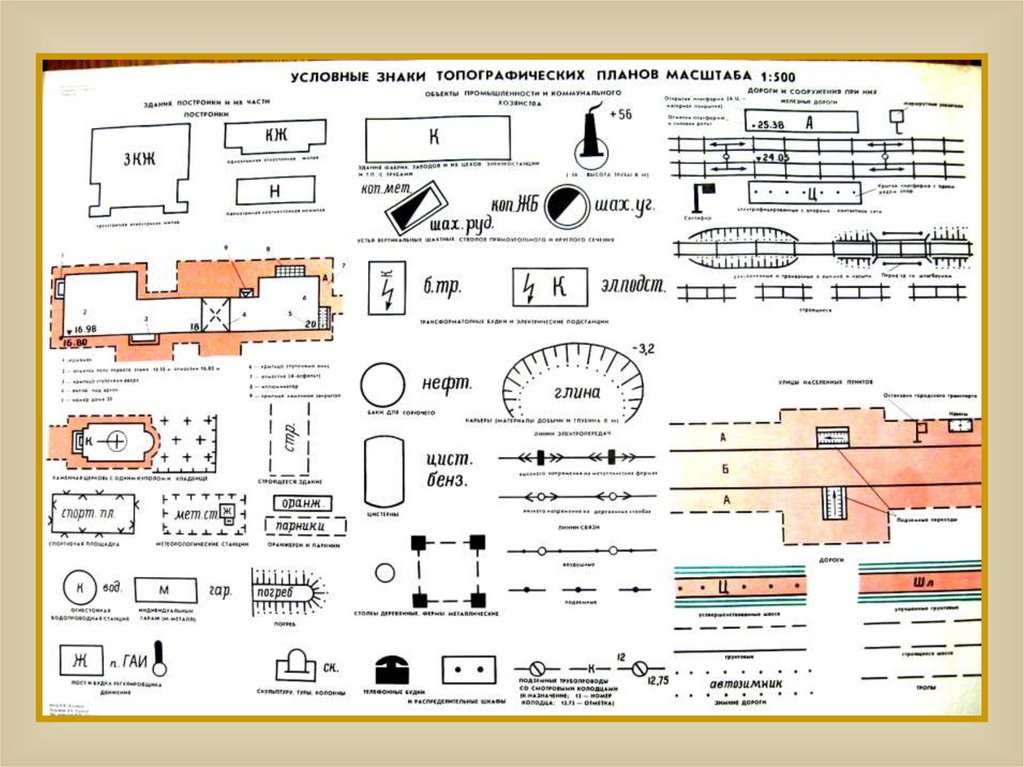

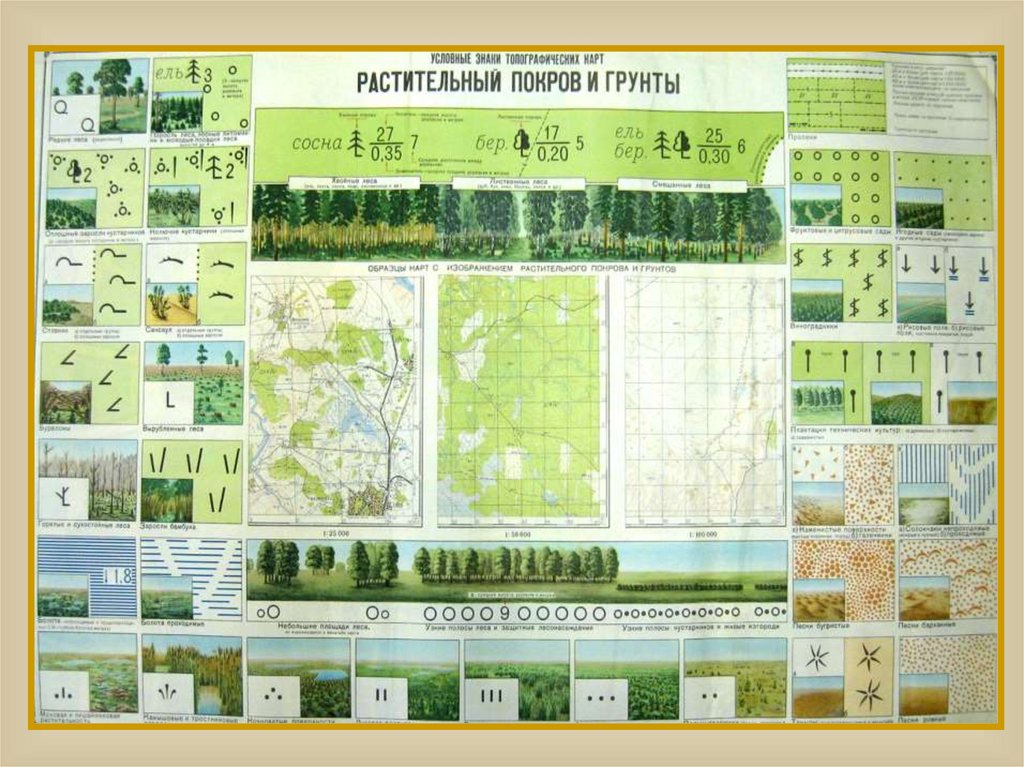

24. УСЛОВНЫЕ ТОПОГРАФИЧЕСКИЕ ЗНАКИ

• Условные знаки - это графические, буквенные и цифровые
обозначения, с помощью которых на карте показывают
местоположение объектов местности и передают их
качественные и количественные характеристики.
• Масштабные знаки (контурные) знаки - применяются для
изображения объектов, площадь или длинна, которых может
быть выражена в масштабе карты.
• Площадные знаки - состоят из контура (внешнее очертание
объекта, изображаемое сплошной линией или точечным
пунктиром), внутри которого цветом или значками обозначается
характер объекта. Дороги и реки могут быть без внутренней
затушевки.
• Внемасштабные (точечные) знаки - используются при
изображении объектов, плановое очертание которых не может
быть выражено в масштабе карты. Местоположение таких
объектов определяется главной точкой условного знака.
• Пояснительные знаки - применяются для дополнительной
характеристики объектов местности и представляют собой
графические знаки, буквенные обозначения полные или
сокращенные
пояснительные
надписи,
цифровые
характеристики.

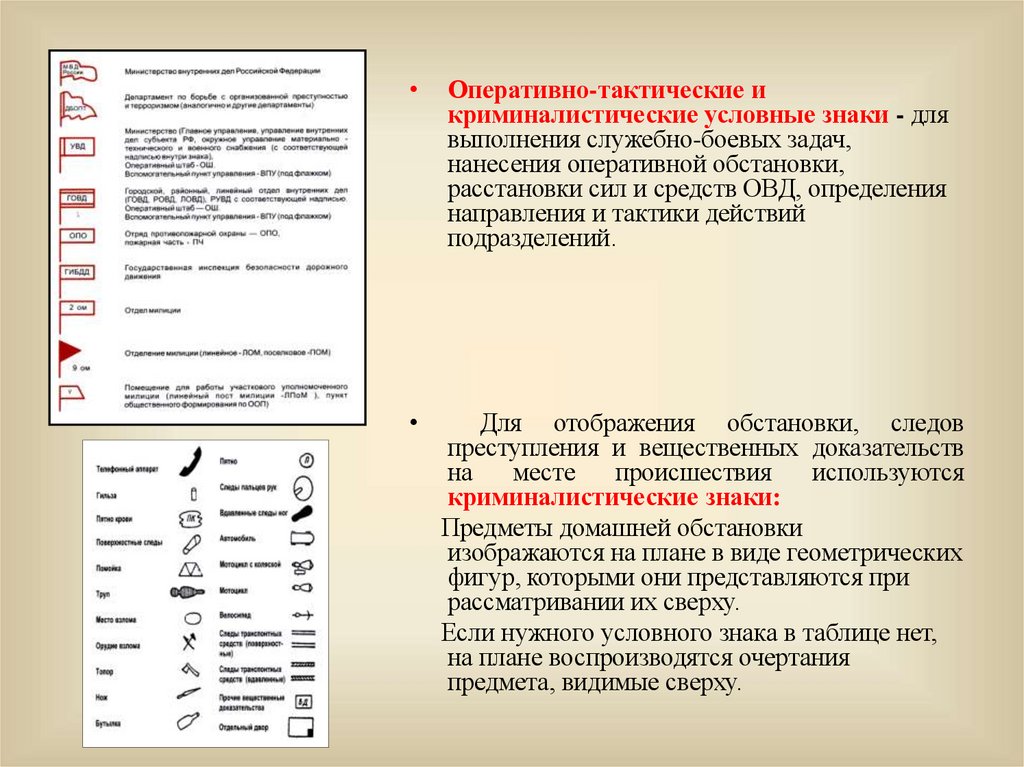

25.

Оперативно-тактические и
криминалистические условные знаки - для
выполнения служебно-боевых задач,
нанесения оперативной обстановки,
расстановки сил и средств ОВД, определения
направления и тактики действий
подразделений.
Для отображения обстановки, следов
преступления и вещественных доказательств
на
месте
происшествия
используются
криминалистические знаки:
Предметы домашней обстановки
изображаются на плане в виде геометрических
фигур, которыми они представляются при
рассматривании их сверху.
Если нужного условного знака в таблице нет,
на плане воспроизводятся очертания
предмета, видимые сверху.

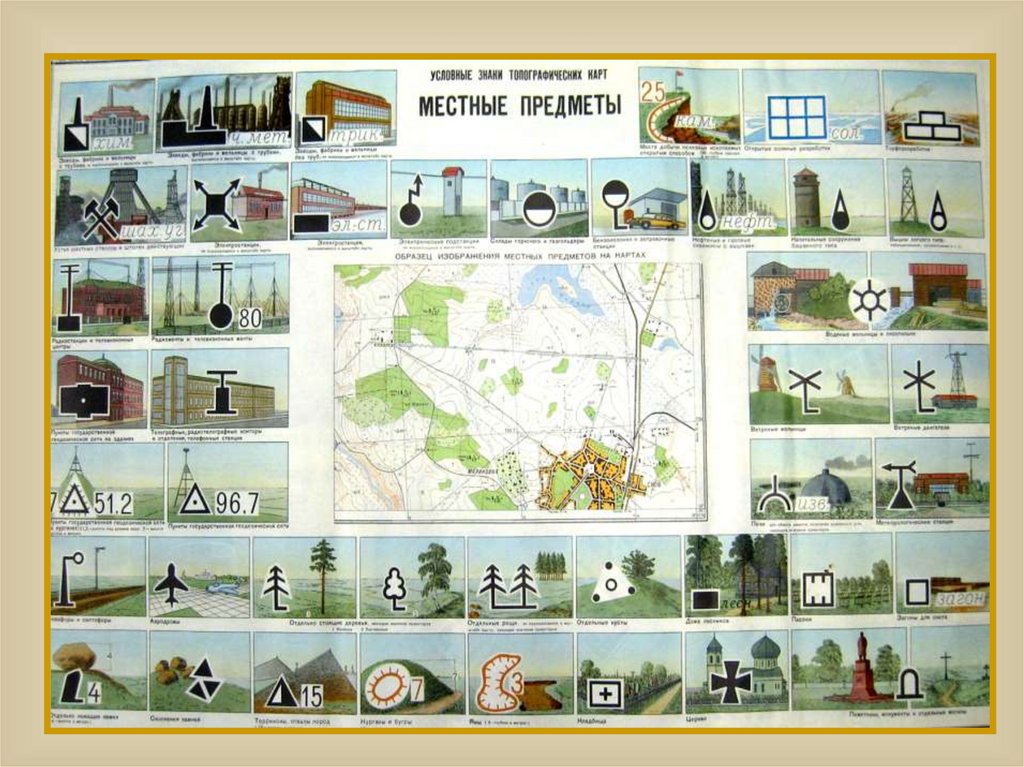

26.

27.

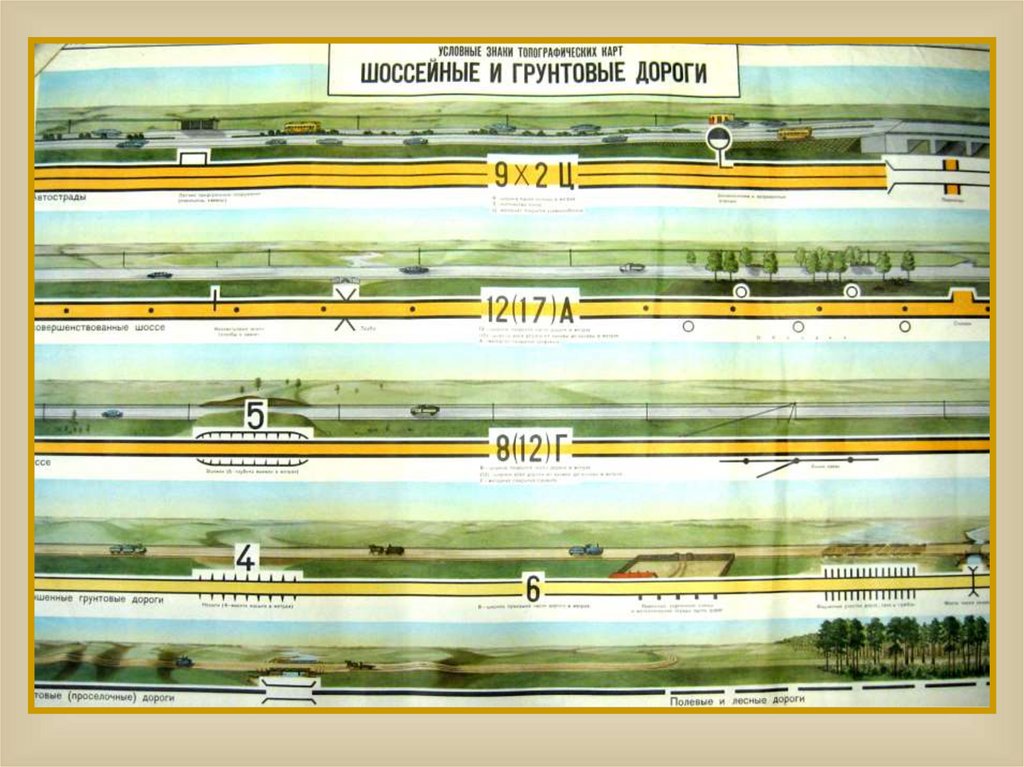

28.

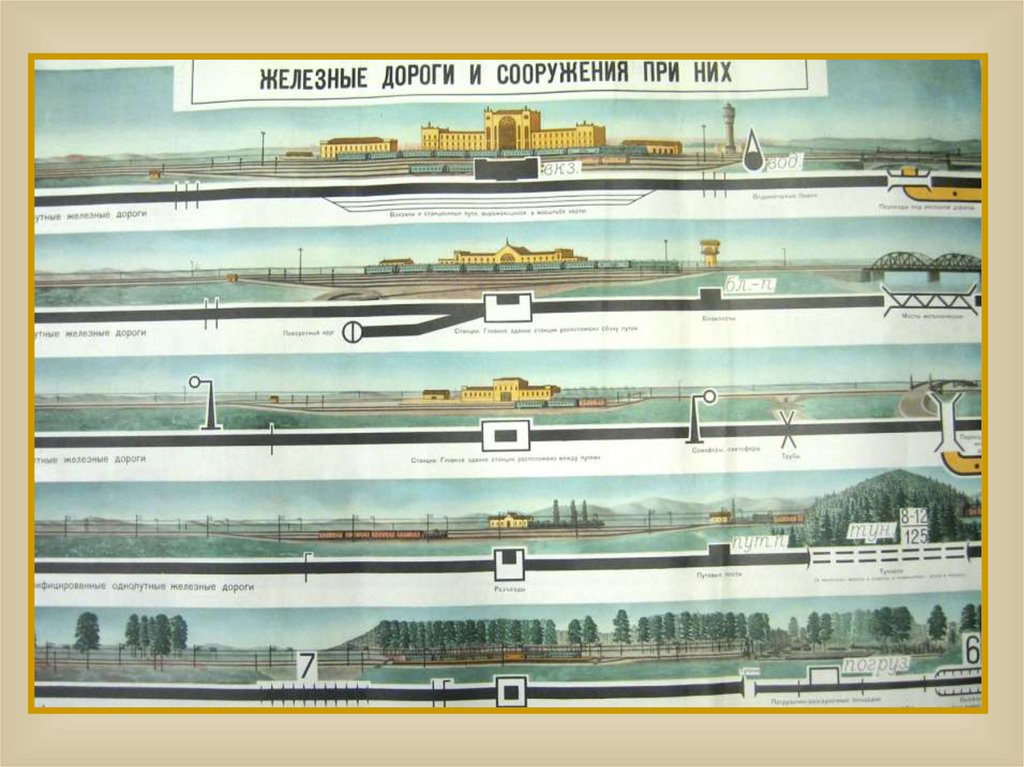

29.

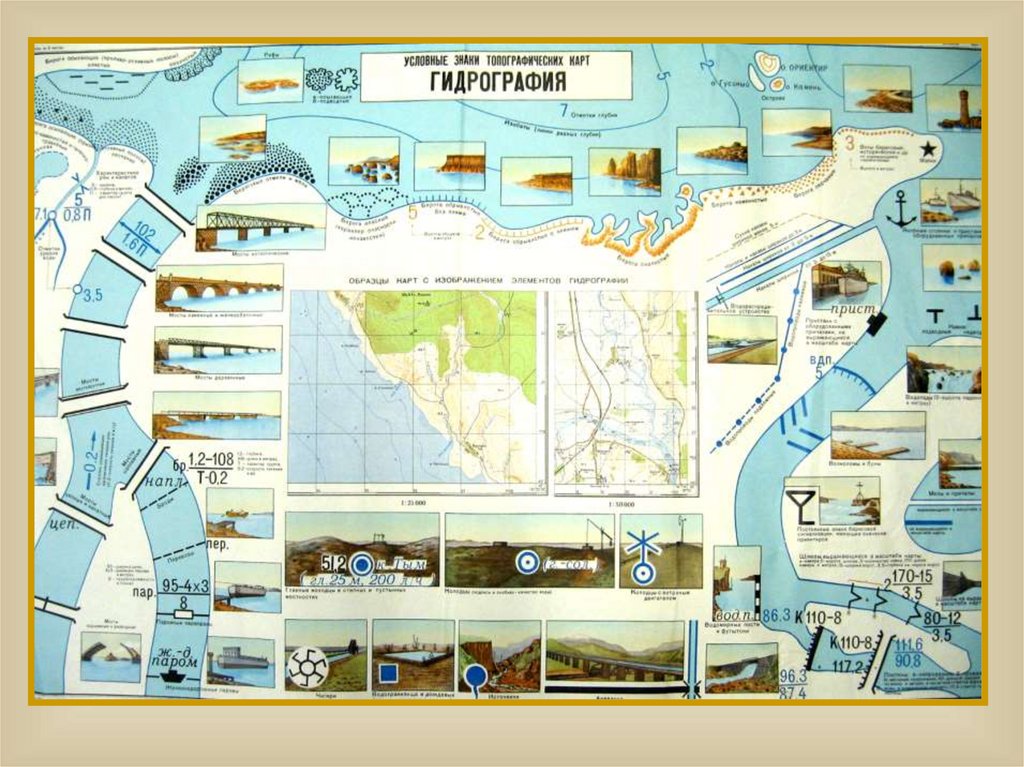

30.

31.

32. Вопрос 3: Изображение рельефа местности на топографических картах

Рельеф на топографических картах изображается кривыми
замкнутыми линиями, соединяющие точки местности, имеющие
одинаковую высоту над уровненной поверхностью, принятой за
начало отсчета высот.
Такие линии называются горизонталями. Изображение
рельефа горизонталями дополняется подписями абсолютных
высот, характерных точек местности, некоторых горизонталей, а
так же числовых характеристик деталей рельефа - высоты или
глубины, ширины.

33.

Рельеф – совокупность всех неровностей поверхности,
слагающихся из элементарных форм различного порядка.
Рельефом местности называется – сочетание вертикального и
горизонтального расчленения земной поверхности.
Рельеф на топографических картах изображается в Балтийской
системе высот:
Горизонталями;
Условными знаками;
Числовыми отметками высот характерных точек местности;
Цифровыми характеристиками отдельных деталей рельефа;
Указателями направлений ската;
-

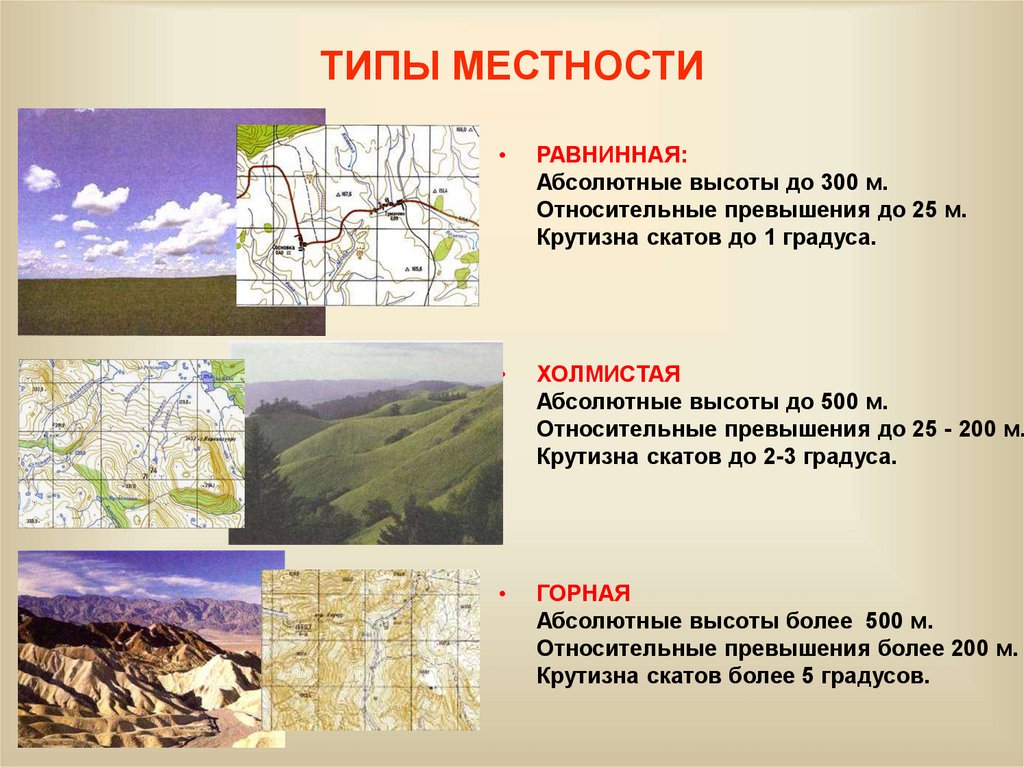

34. ТИПЫ МЕСТНОСТИ

РАВНИННАЯ:
Абсолютные высоты до 300 м.
Относительные превышения до 25 м.
Крутизна скатов до 1 градуса.
ХОЛМИСТАЯ
Абсолютные высоты до 500 м.
Относительные превышения до 25 - 200 м.
Крутизна скатов до 2-3 градуса.
ГОРНАЯ
Абсолютные высоты более 500 м.
Относительные превышения более 200 м.
Крутизна скатов более 5 градусов.

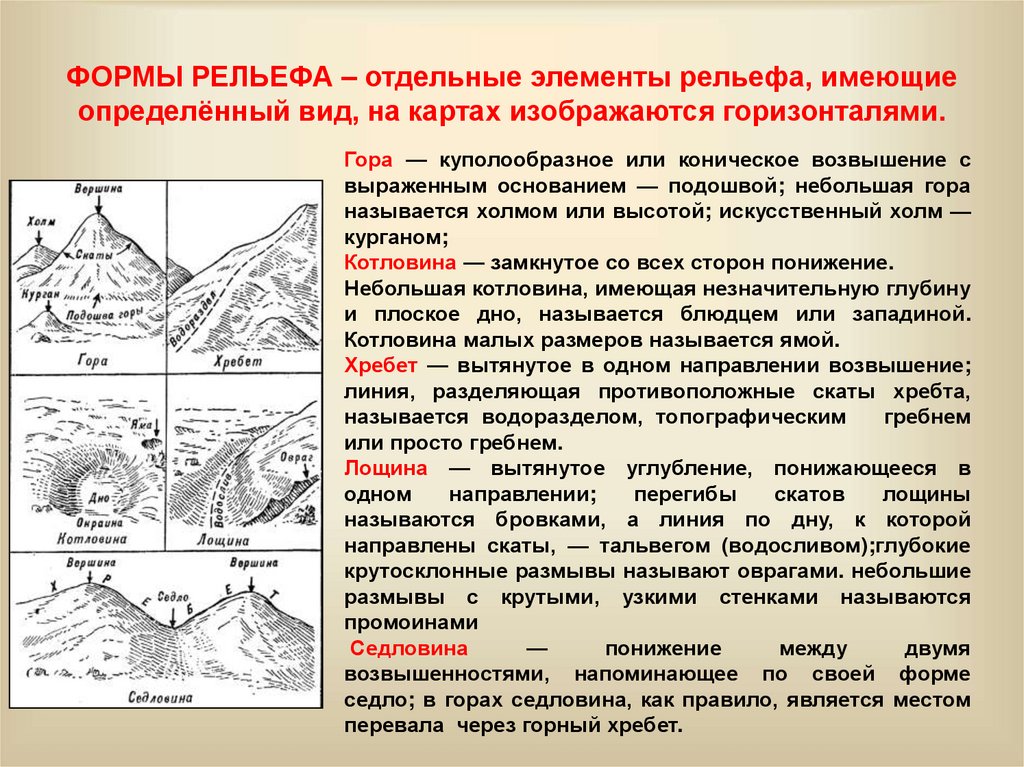

35. ФОРМЫ РЕЛЬЕФА – отдельные элементы рельефа, имеющие определённый вид, на картах изображаются горизонталями.

Гора — куполообразное или коническое возвышение с
выраженным основанием — подошвой; небольшая гора
называется холмом или высотой; искусственный холм —
курганом;
Котловина — замкнутое со всех сторон понижение.
Небольшая котловина, имеющая незначительную глубину
и плоское дно, называется блюдцем или западиной.
Котловина малых размеров называется ямой.
Хребет — вытянутое в одном направлении возвышение;
линия, разделяющая противоположные скаты хребта,
называется водоразделом, топографическим
гребнем
или просто гребнем.
Лощина — вытянутое углубление, понижающееся в
одном
направлении;
перегибы
скатов
лощины
называются бровками, а линия по дну, к которой
направлены скаты, — тальвегом (водосливом);глубокие
крутосклонные размывы называют оврагами. небольшие
размывы с крутыми, узкими стенками называются
промоинами
Седловина
—
понижение
между
двумя
возвышенностями, напоминающее по своей форме
седло; в горах седловина, как правило, является местом
перевала через горный хребет.

36. Изображение рельефа на топографических картах. Высота сечения и виды горизонталей.

• РЕЛЬЕФ – на топографических картах изображается
замкнутыми линиями, полученными при условном делении
возвышенности плоскостями через равные высоты.

37. Высота сечения рельефа — расстояние между двумя смежными основными горизонталями по высоте. Высоту сечения рельефа подписывают

на каждом листе карты под
ее масштабом.
Горизонталь — линия на карте, соединяющая точки рельефа с одинаковой
высотой над уровнем моря.
Различают следующие горизонтали:
основные (сплошные) — соответствующие
высоте сечения рельефа; изображаются
на карте сплошной линией коричневого
цвета;
утолщенные — каждая пятая основная
горизонталь; выделяются для удобства
чтения рельефа;
дополнительные полугоризонтали;
изображаются прерывистой тонкой
линией через 0,5 высоты сечения;
вспомогательные — изображаются
короткими прерывистыми тонкими
линиями примерно через 0,25 высоты
сечения рельефа.
Рельеф вечных снегов (фирновых полей)
и ледников изображают горизонталями
синего цвета.

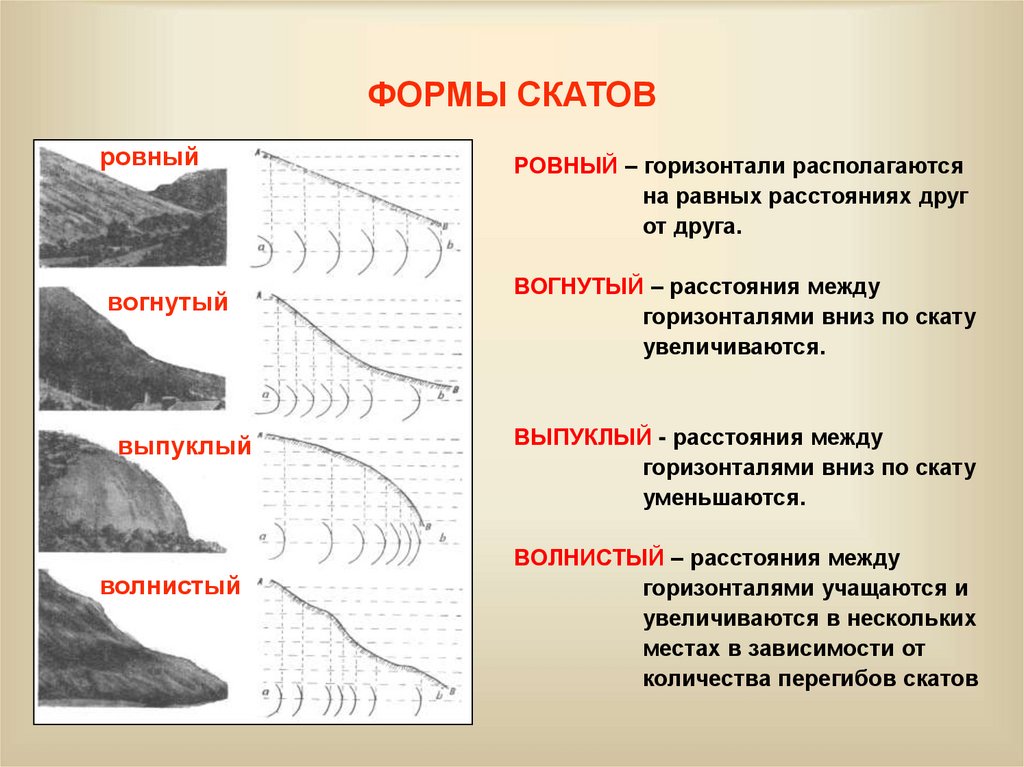

38. ФОРМЫ СКАТОВ

ровный
вогнутый
выпуклый
волнистый
РОВНЫЙ – горизонтали располагаются
на равных расстояниях друг
от друга.
ВОГНУТЫЙ – расстояния между
горизонталями вниз по скату
увеличиваются.
ВЫПУКЛЫЙ - расстояния между
горизонталями вниз по скату
уменьшаются.
ВОЛНИСТЫЙ – расстояния между
горизонталями учащаются и
увеличиваются в нескольких
местах в зависимости от
количества перегибов скатов

39. Занятие окончено
