1.

Дисциплина: ОП 05.13 Творческое проектирование
Тема: Основные архитектурно-конструктивные
элементы здания
Выполнил: преподаватель спец. дисциплин Савельева Виталия Алексеевна
ГБПОУ КО «Кировский индустриально-педагогический колледж»
им. А.П. Чурилина
2019 г.

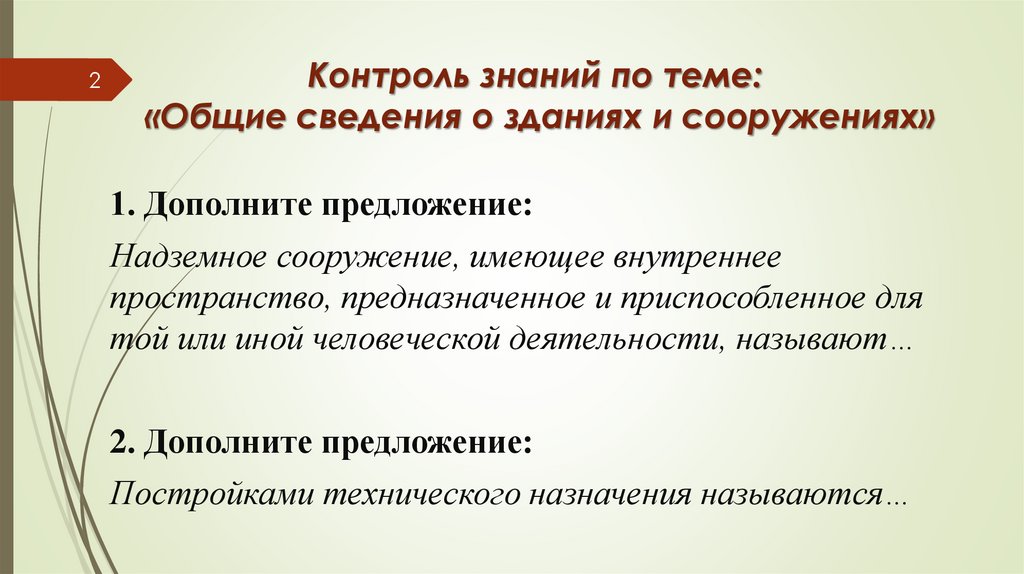

2. Контроль знаний по теме: «Общие сведения о зданиях и сооружениях»

2
Контроль знаний по теме:
«Общие сведения о зданиях и сооружениях»
1. Дополните предложение:
Надземное сооружение, имеющее внутреннее
пространство, предназначенное и приспособленное для
той или иной человеческой деятельности, называют…
2. Дополните предложение:
Постройками технического назначения называются…

3.

3

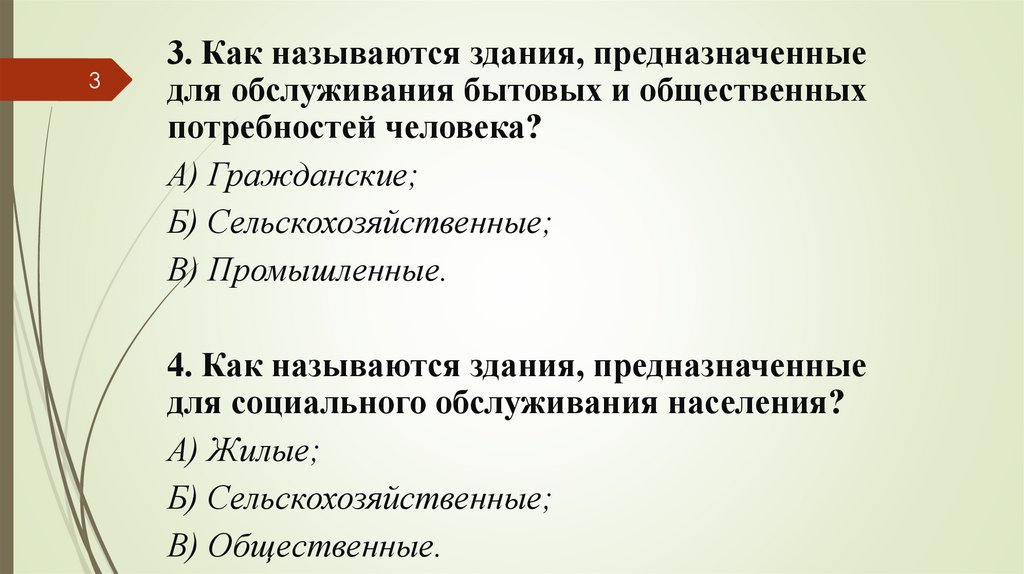

3. Как называются здания, предназначенные
для обслуживания бытовых и общественных
потребностей человека?
А) Гражданские;
Б) Сельскохозяйственные;
В) Промышленные.
4. Как называются здания, предназначенные
для социального обслуживания населения?
А) Жилые;
Б) Сельскохозяйственные;
В) Общественные.

4.

4

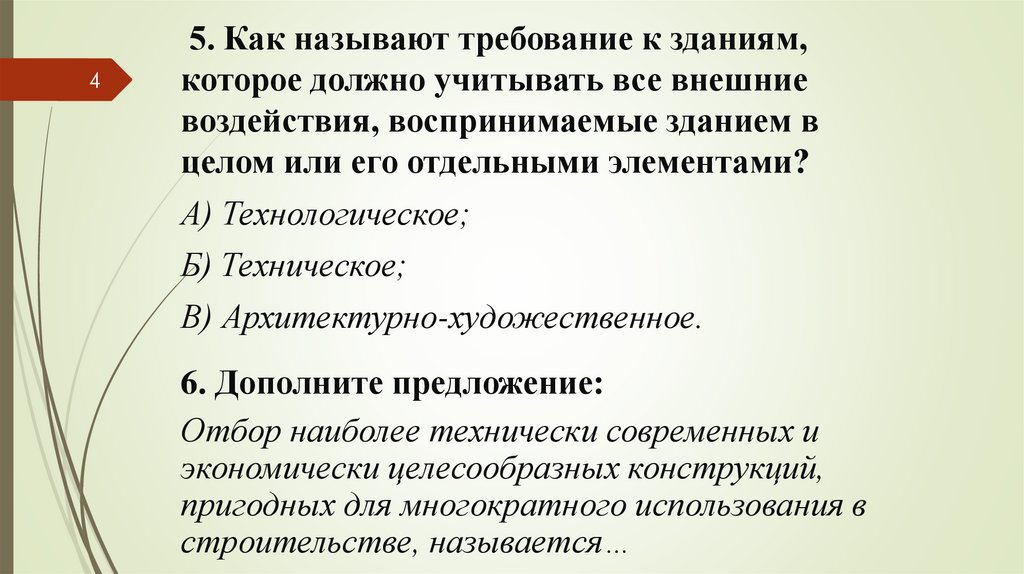

5. Как называют требование к зданиям,
которое должно учитывать все внешние
воздействия, воспринимаемые зданием в
целом или его отдельными элементами?
А) Технологическое;
Б) Техническое;
В) Архитектурно-художественное.
6. Дополните предложение:
Отбор наиболее технически современных и
экономически целесообразных конструкций,
пригодных для многократного использования в
строительстве, называется…

5. Ответы

5
Ответы
1. Зданием
2. Сооружения
3. А
4. В
5. Б
6. Типизацией

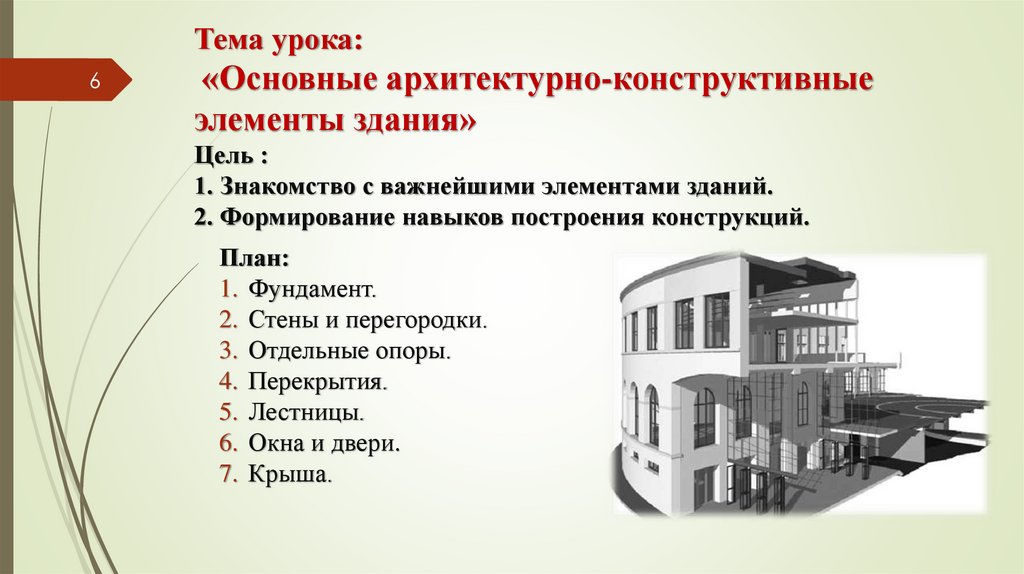

6. Тема урока: «Основные архитектурно-конструктивные элементы здания» Цель : 1. Знакомство с важнейшими элементами зданий. 2.

Тема урока:
6
«Основные архитектурно-конструктивные
элементы здания»
Цель :
1. Знакомство с важнейшими элементами зданий.
2. Формирование навыков построения конструкций.
План:
1. Фундамент.
2. Стены и перегородки.
3. Отдельные опоры.
4. Перекрытия.
5. Лестницы.
6. Окна и двери.
7. Крыша.

7. Фундаменты

7
Фундаменты

8.

8

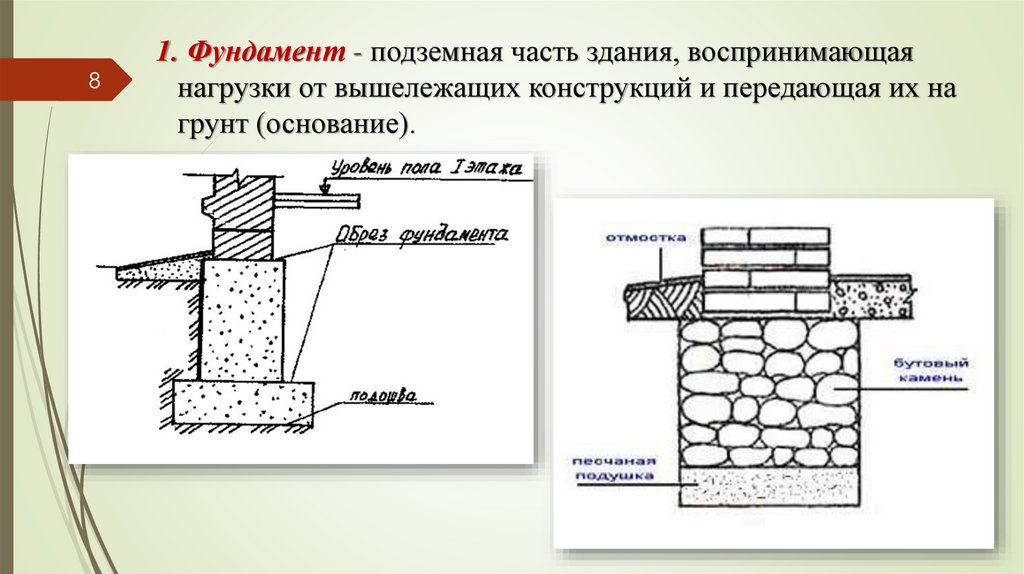

1. Фундамент - подземная часть здания, воспринимающая
нагрузки от вышележащих конструкций и передающая их на
грунт (основание).

9.

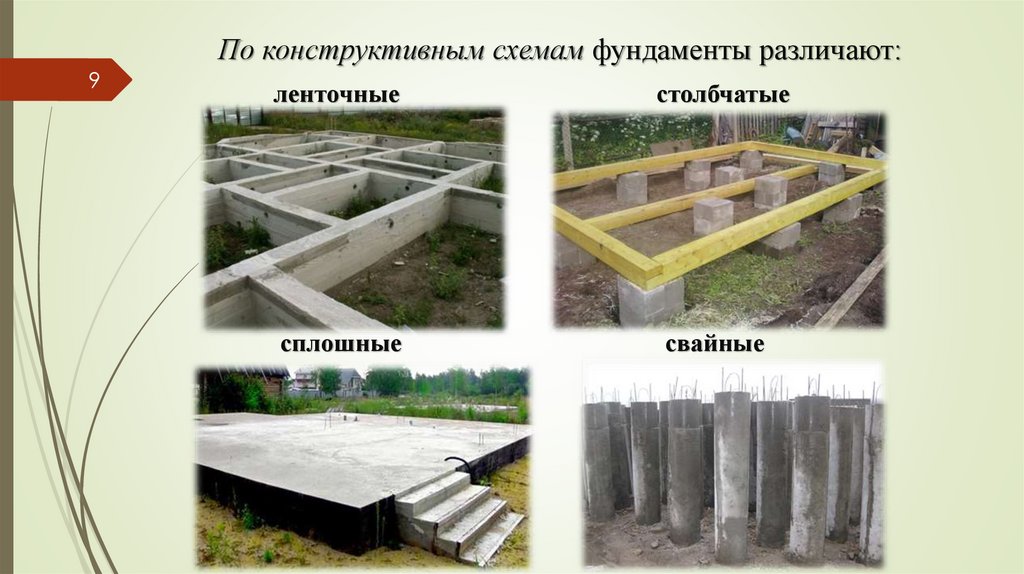

По конструктивным схемам фундаменты различают:
9
ленточные
столбчатые
сплошные
свайные

10. Стены и перегородки

10
Стены и
перегородки

11.

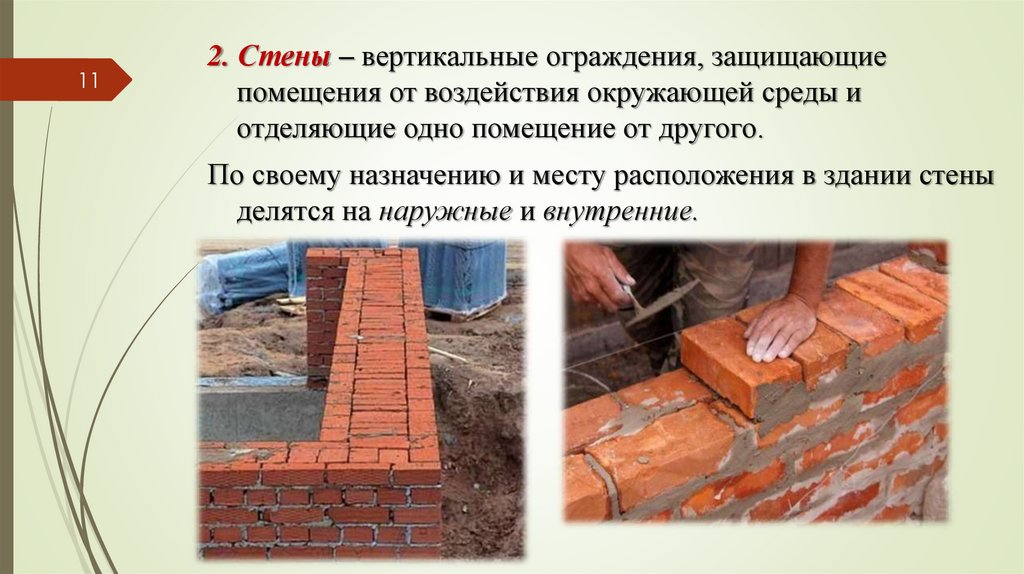

11
2. Стены – вертикальные ограждения, защищающие
помещения от воздействия окружающей среды и
отделяющие одно помещение от другого.
По своему назначению и месту расположения в здании стены
делятся на наружные и внутренние.

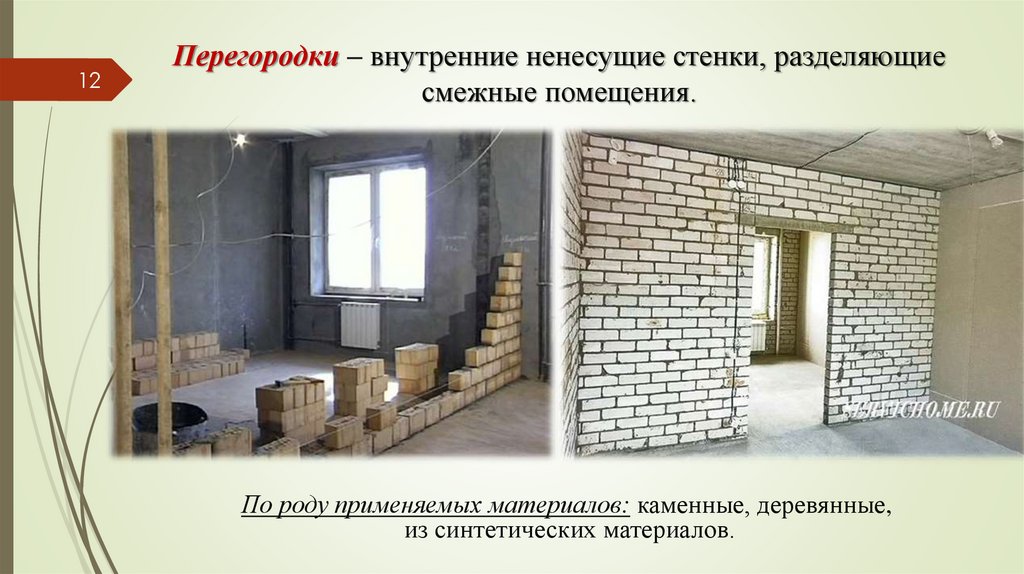

12. Перегородки – внутренние ненесущие стенки, разделяющие смежные помещения.

12
Перегородки – внутренние ненесущие стенки, разделяющие
смежные помещения.
По роду применяемых материалов: каменные, деревянные,
из синтетических материалов.

13.

13
По характеру воспринимаемых нагрузок стены могут
быть:
несущие – воспринимающие нагрузки от собственного
веса и опирающихся на них конструкций, передающие
нагрузку на фундамент;
самонесущие – воспринимающие нагрузку только от
собственного веса в пределах высоты здания и
передающие нагрузку на фундамент;
навесные – воспринимающие нагрузку от собственного
веса (в пределах этажа) и передающие её на
междуэтажное перекрытие.

14. Отдельные опоры

14
Отдельные опоры

15.

15

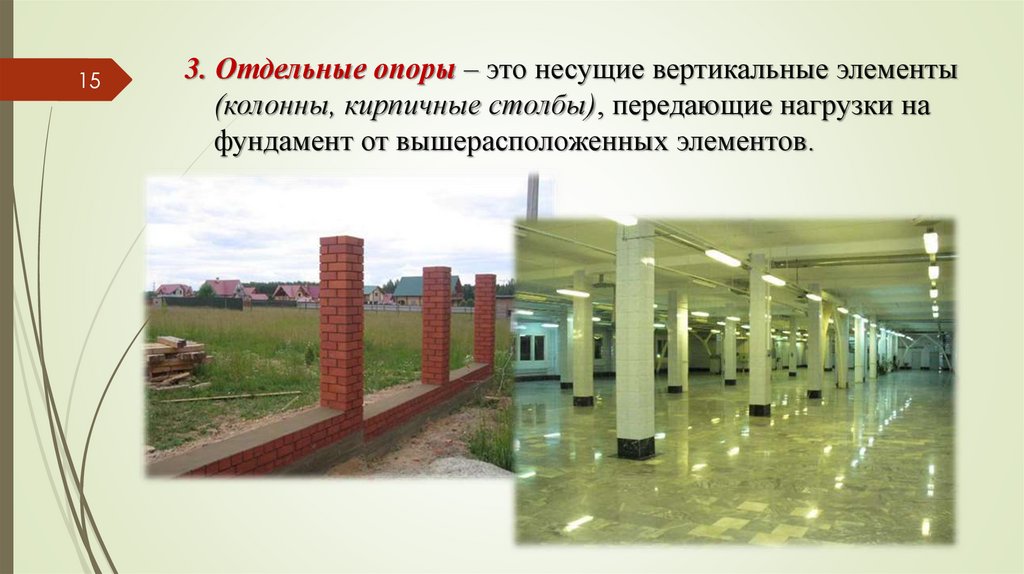

3. Отдельные опоры – это несущие вертикальные элементы
(колонны, кирпичные столбы), передающие нагрузки на
фундамент от вышерасположенных элементов.

16. Перекрытия

16
Перекрытия

17.

17
4. Перекрытия – горизонтальные несущие конструкции,
разделяющие здание на этажи и передающие нагрузку на
стены и отдельные опоры.
По конструкции перекрытия бывают:
Балочные
Безбалочные
По местоположению в здании: над подвальные, междуэтажные, чердачные.

18. Лестницы

18
Лестницы

19.

19

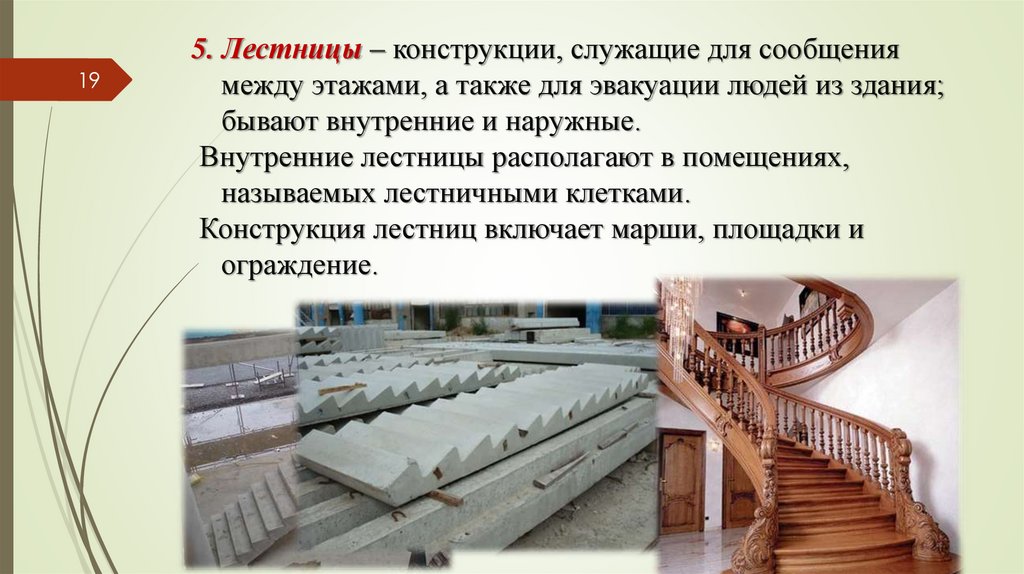

5. Лестницы – конструкции, служащие для сообщения
между этажами, а также для эвакуации людей из здания;
бывают внутренние и наружные.
Внутренние лестницы располагают в помещениях,
называемых лестничными клетками.
Конструкция лестниц включает марши, площадки и
ограждение.

20. Окна и двери

20
Окна и двери

21.

21

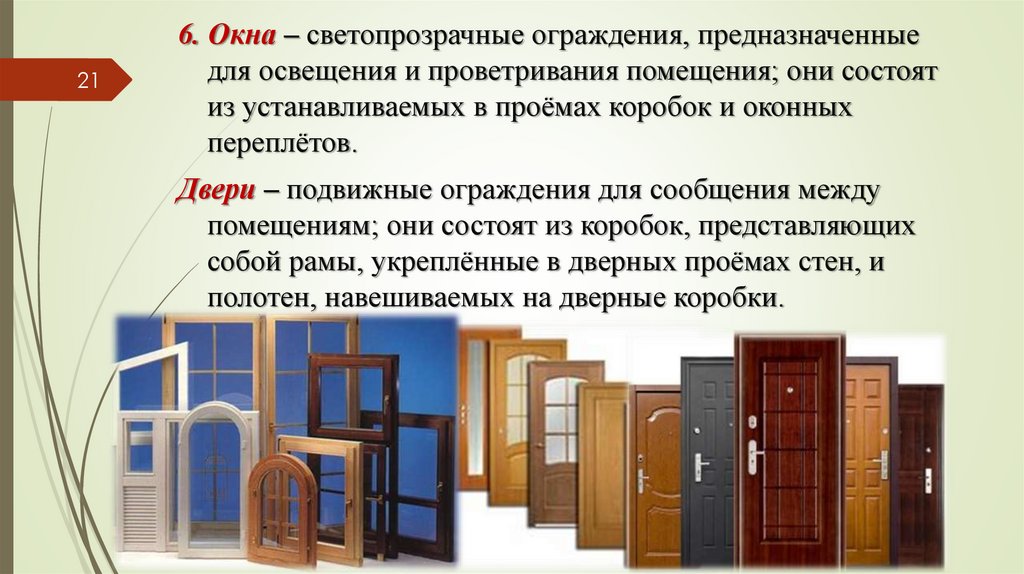

6. Окна – светопрозрачные ограждения, предназначенные
для освещения и проветривания помещения; они состоят
из устанавливаемых в проёмах коробок и оконных
переплётов.
Двери – подвижные ограждения для сообщения между
помещениям; они состоят из коробок, представляющих
собой рамы, укреплённые в дверных проёмах стен, и
полотен, навешиваемых на дверные коробки.

22. Крыша

22
Крыша

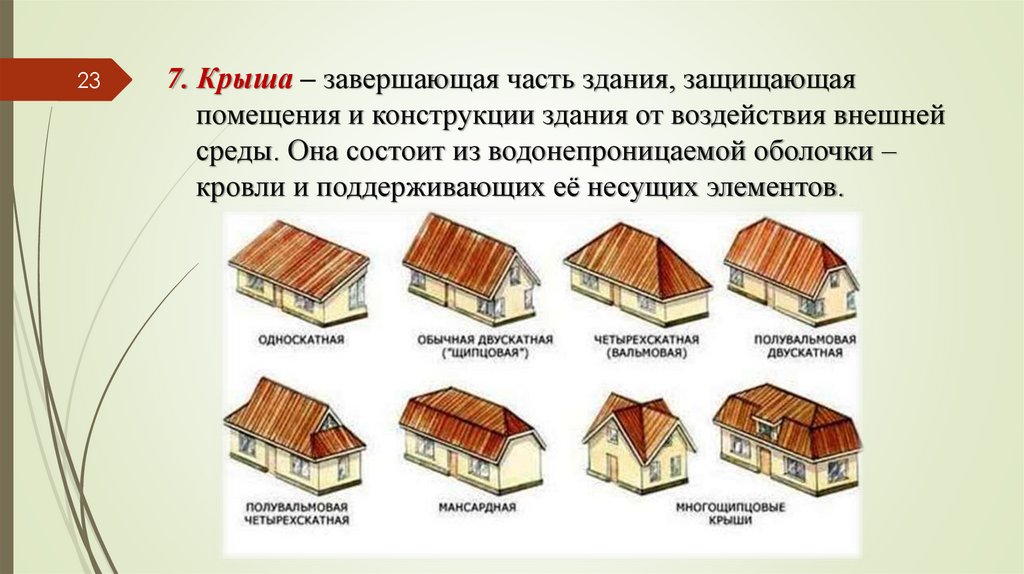

23.

23
7. Крыша – завершающая часть здания, защищающая
помещения и конструкции здания от воздействия внешней
среды. Она состоит из водонепроницаемой оболочки –
кровли и поддерживающих её несущих элементов.

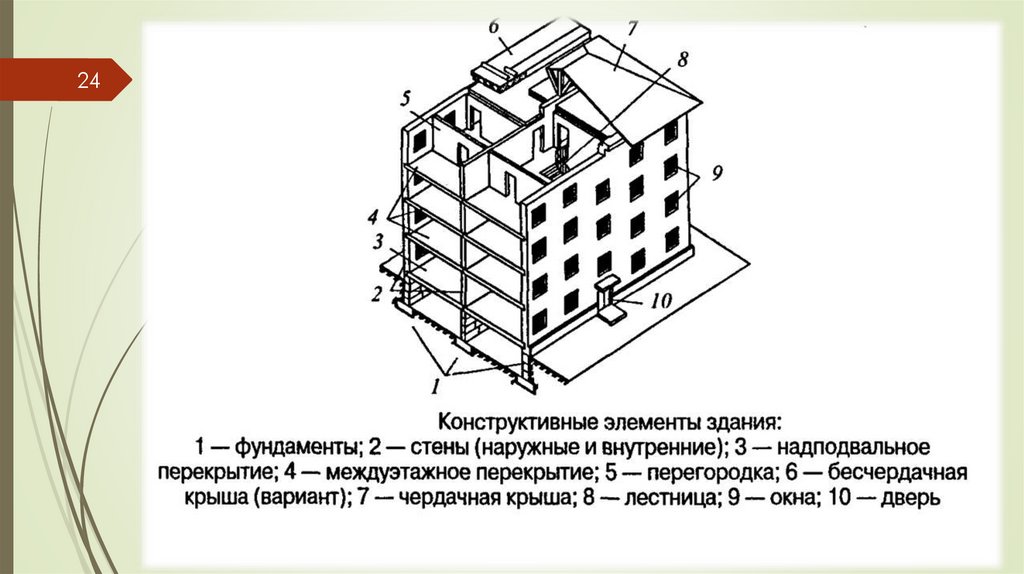

24.

24

25. Домашнее задание

25

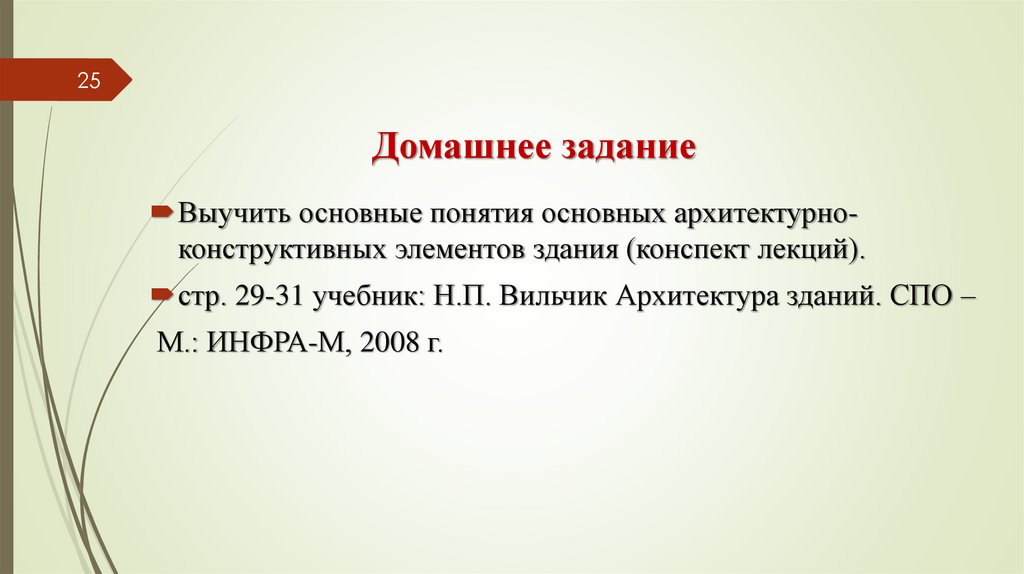

Домашнее задание
Выучить основные понятия основных архитектурноконструктивных элементов здания (конспект лекций).
стр. 29-31 учебник: Н.П. Вильчик Архитектура зданий. СПО –
М.: ИНФРА-М, 2008 г.

26. Спасибо за внимание!

26
Спасибо за внимание!
Знание есть сила, сила есть
знание.
(Фрэнсис Бэкон)
