Тема 2 Пр работа с пр РХР

1.

ПЕНЗЕНСКИЙ АРТИЛЛЕРИЙСКИЙ ИНЖЕНЕРНЫЙ ИНСТИТУТ
10 кафедра «Тактики (и технического обеспечения)»
Практическое занятие
по дисциплине: «Радиационная, химическая и биологическая защита»
Знать: штатные и табельные средства РХ разведки и контроля, порядок их применения и содержания в
готовности.
Уметь: применять средства РХ разведки и контроля по назначению.
Владеть: навыками использования штатных и табельных технических средств РХ разведки и контроля.

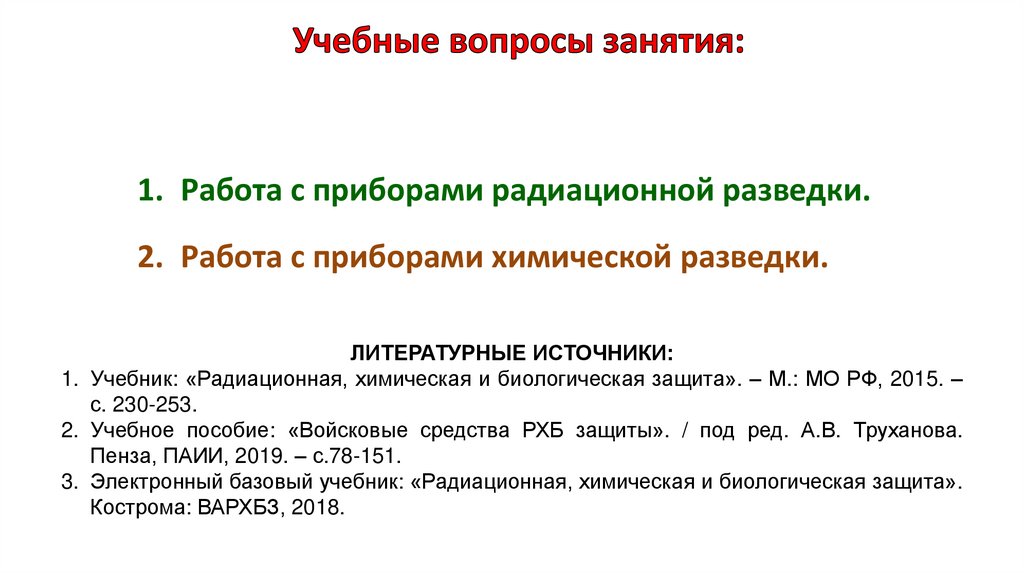

2. Учебные вопросы занятия:

1. Работа с приборами радиационной разведки.
2. Работа с приборами химической разведки.
ЛИТЕРАТУРНЫЕ ИСТОЧНИКИ:
1. Учебник: «Радиационная, химическая и биологическая защита». – М.: МО РФ, 2015. –
с. 230-253.
2. Учебное пособие: «Войсковые средства РХБ защиты». / под ред. А.В. Труханова.
Пенза, ПАИИ, 2019. – с.78-151.
3. Электронный базовый учебник: «Радиационная, химическая и биологическая защита».
Кострома: ВАРХБЗ, 2018.

3.

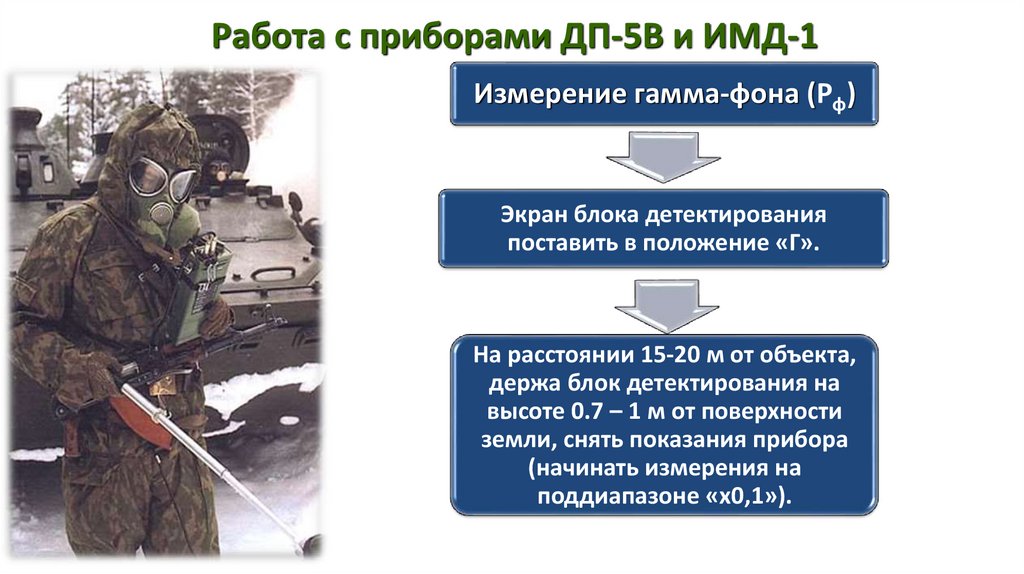

4. Работа с приборами ДП-5В и ИМД-1

Измерение гамма-фона (Рф)
Экран блока детектирования
поставить в положение «Г».
На расстоянии 15-20 м от объекта,
держа блок детектирования на
высоте 0.7 – 1 м от поверхности
земли, снять показания прибора
(начинать измерения на
поддиапазоне «х0,1»).

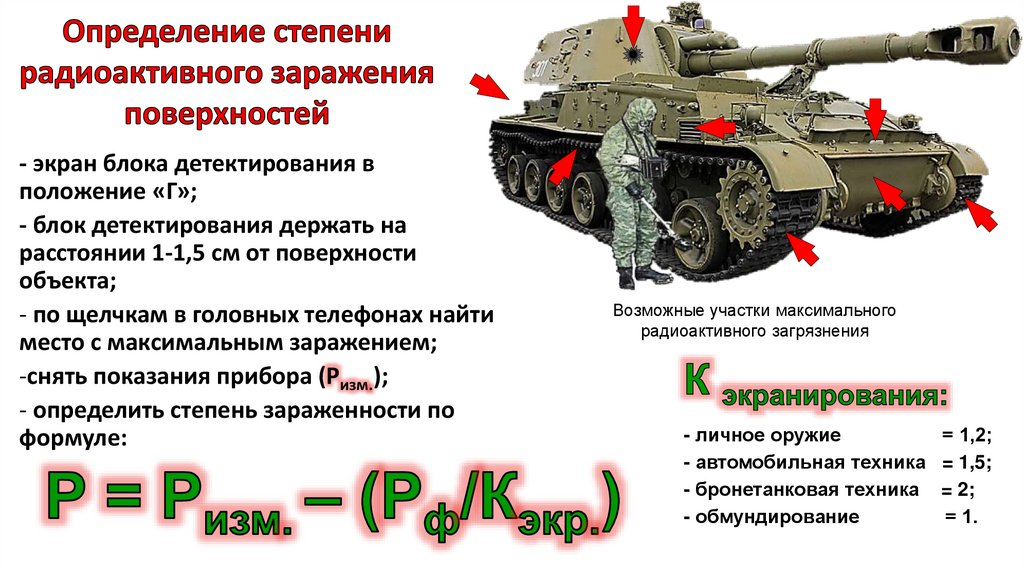

5. Определение степени радиоактивного заражения поверхностей

- экран блока детектирования в
положение «Г»;
- блок детектирования держать на
расстоянии 1-1,5 см от поверхности
объекта;
- по щелчкам в головных телефонах найти
место с максимальным заражением;
-снять показания прибора (Ризм.);
- определить степень зараженности по
формуле:
Возможные участки максимального
радиоактивного загрязнения
- личное оружие
= 1,2;
- автомобильная техника = 1,5;
- бронетанковая техника = 2;
- обмундирование
= 1.

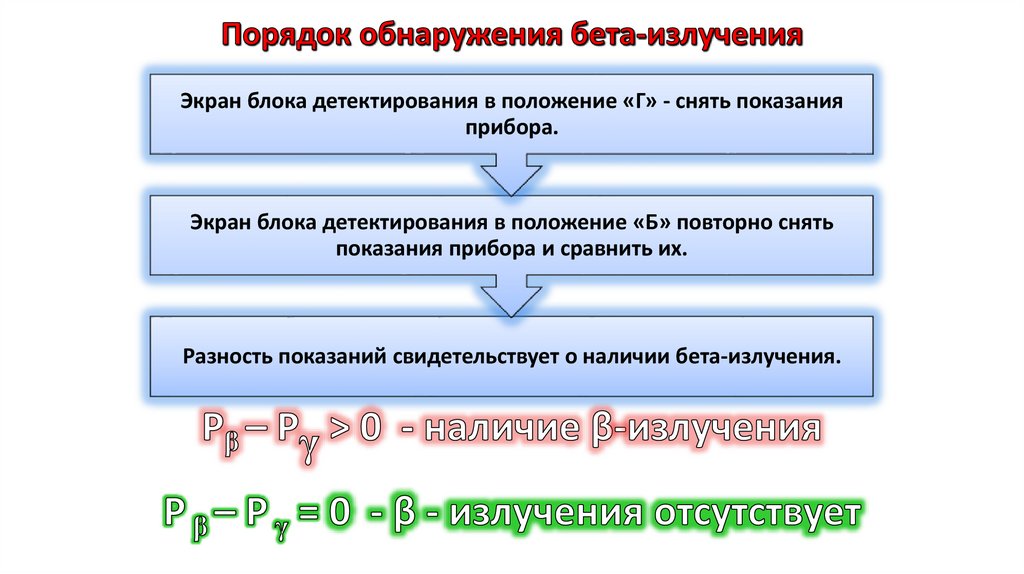

6. Порядок обнаружения бета-излучения

Экран блока детектирования в положение «Г» - снять показания
прибора.
Экран блока детектирования в положение «Б» повторно снять
показания прибора и сравнить их.
Разность показаний свидетельствует о наличии бета-излучения.

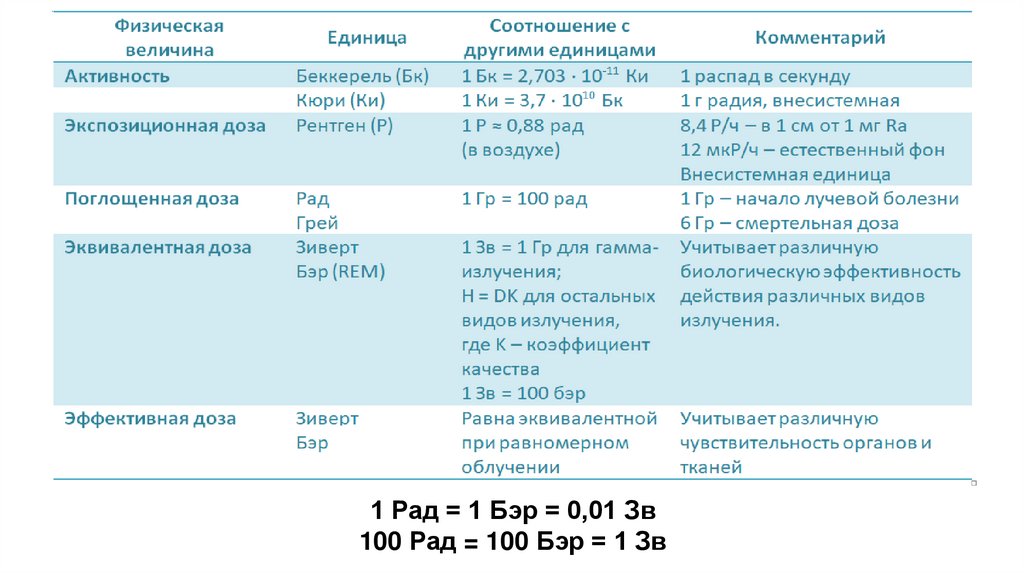

7.

1 Рад = 1 Бэр = 0,01 Зв
100 Рад = 100 Бэр = 1 Зв

8.

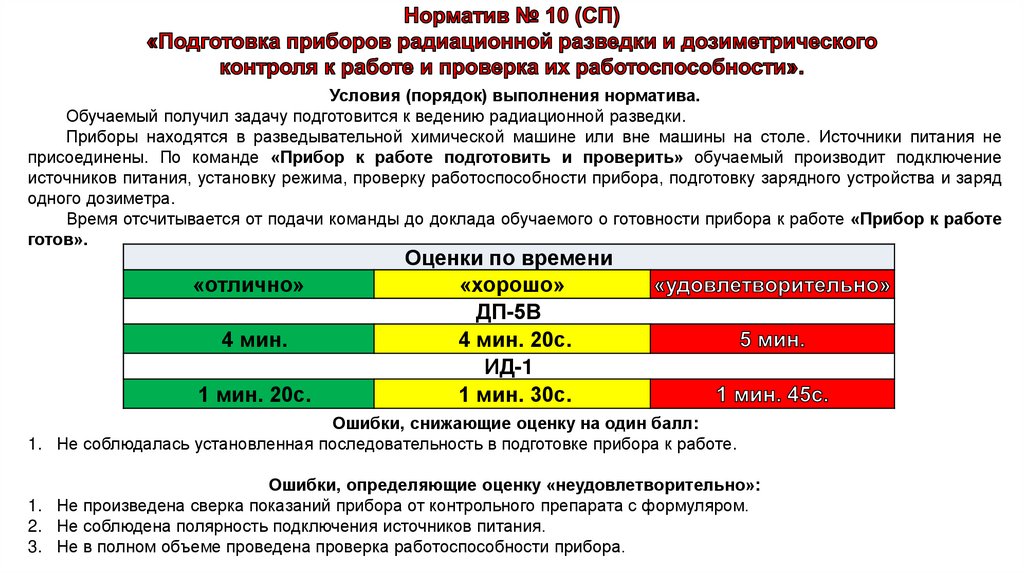

Условия (порядок) выполнения норматива.
Обучаемый получил задачу подготовится к ведению радиационной разведки.
Приборы находятся в разведывательной химической машине или вне машины на столе. Источники питания не
присоединены. По команде «Прибор к работе подготовить и проверить» обучаемый производит подключение
источников питания, установку режима, проверку работоспособности прибора, подготовку зарядного устройства и заряд
одного дозиметра.
Время отсчитывается от подачи команды до доклада обучаемого о готовности прибора к работе «Прибор к работе
готов».
«отлично»
4 мин.
1 мин. 20с.
Оценки по времени
«хорошо»
ДП-5В
4 мин. 20с.
ИД-1
1 мин. 30с.
Ошибки, снижающие оценку на один балл:
1. Не соблюдалась установленная последовательность в подготовке прибора к работе.
Ошибки, определяющие оценку «неудовлетворительно»:
1. Не произведена сверка показаний прибора от контрольного препарата с формуляром.
2. Не соблюдена полярность подключения источников питания.
3. Не в полном объеме проведена проверка работоспособности прибора.

9. Учебные вопросы занятия

2. Работа с приборами химической разведки
(ВПХР).

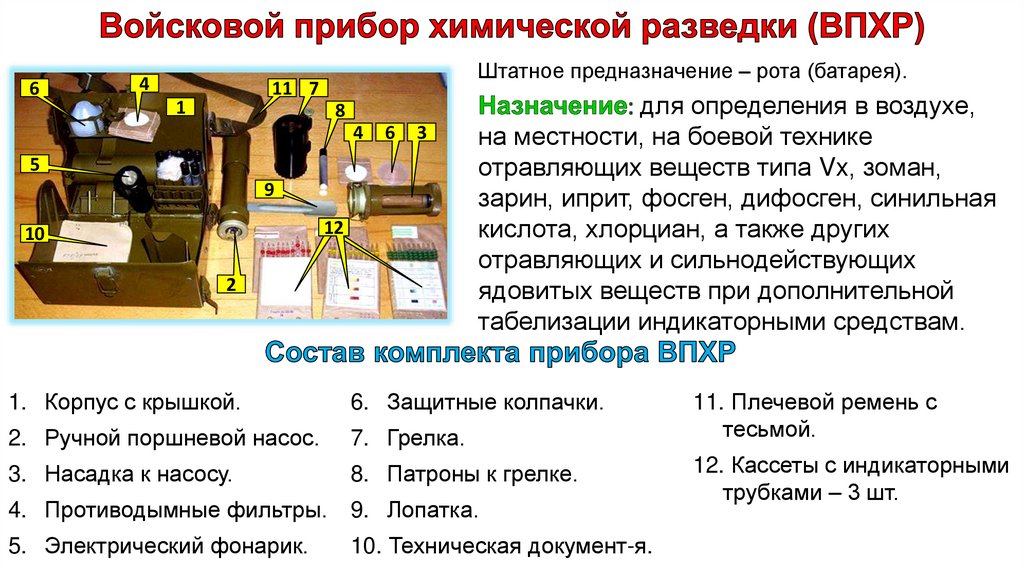

10. Войсковой прибор химической разведки (ВПХР)

6
4
Штатное предназначение – рота (батарея).
11 7
1
8
4
6
3
5
9
12
10
2
для определения в воздухе,
на местности, на боевой технике
отравляющих веществ типа Vx, зоман,
зарин, иприт, фосген, дифосген, синильная
кислота, хлорциан, а также других
отравляющих и сильнодействующих
ядовитых веществ при дополнительной
табелизации индикаторными средствам.
1. Корпус с крышкой.
6. Защитные колпачки.
2. Ручной поршневой насос.
7. Грелка.
3. Насадка к насосу.
8. Патроны к грелке.
4. Противодымные фильтры.
9. Лопатка.
5. Электрический фонарик.
10. Техническая документ-я.
11. Плечевой ремень с
тесьмой.
12. Кассеты с индикаторными
трубками – 3 шт.

11.

Маркировка ИТ
ИТ-44, 51
Определяемое ОВ
(ТХ)
Зарин, Зоман, Vx
Окраска индикатора
Сохранение красного цвета в опытной после
пожелтения его в контрольной ИТ
(одно красное кольцо и
красная точка)
Фосген
Дифосген
Сине-зеленая на белом фоне
Синильная кислота
Хлорциан
Красная на желтом фоне
Иприт
Коричневая (тёмно-красная) на желтом фоне
ИТ-45
(три зеленых кольца)
ИТ-36
(одно желтое кольцо)

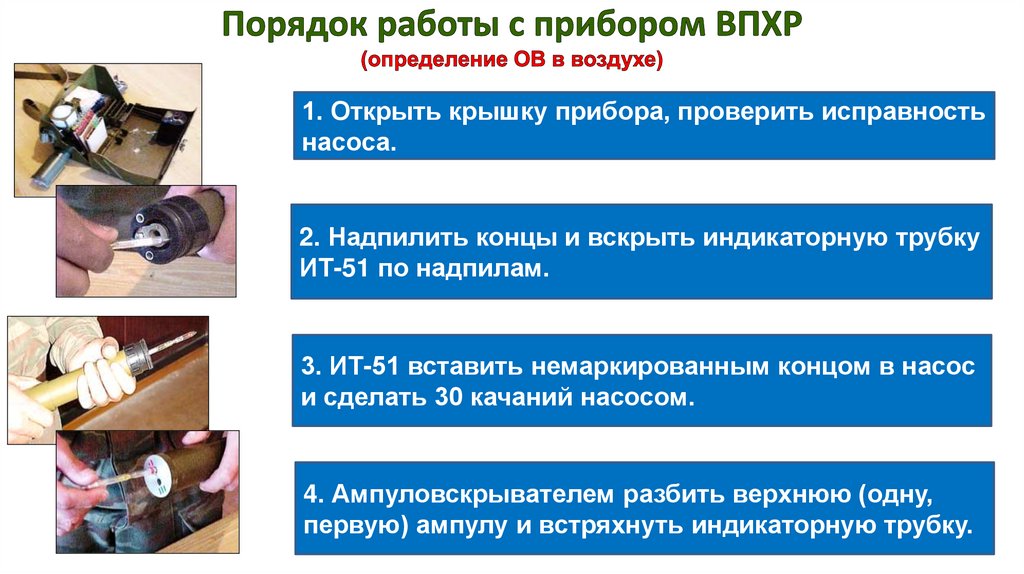

12. Порядок работы с прибором ВПХР (определение ОВ в воздухе)

1. Открыть крышку прибора, проверить исправность
насоса.
2. Надпилить концы и вскрыть индикаторную трубку
ИТ-51 по надпилам.
3. ИТ-51 вставить немаркированным концом в насос
и сделать 30 качаний насосом.
4. Ампуловскрывателем разбить верхнюю (одну,
первую) ампулу и встряхнуть индикаторную трубку.

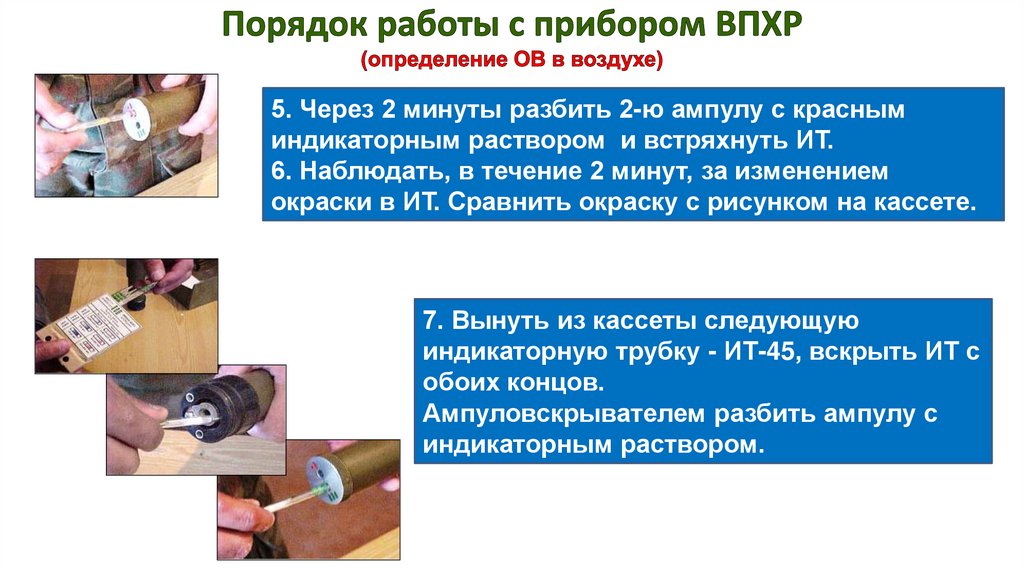

13. Порядок работы с прибором ВПХР (определение ОВ в воздухе)

5. Через 2 минуты разбить 2-ю ампулу с красным
индикаторным раствором и встряхнуть ИТ.
6. Наблюдать, в течение 2 минут, за изменением
окраски в ИТ. Сравнить окраску с рисунком на кассете.
7. Вынуть из кассеты следующую
индикаторную трубку - ИТ-45, вскрыть ИТ с
обоих концов.
Ампуловскрывателем разбить ампулу с
индикаторным раствором.

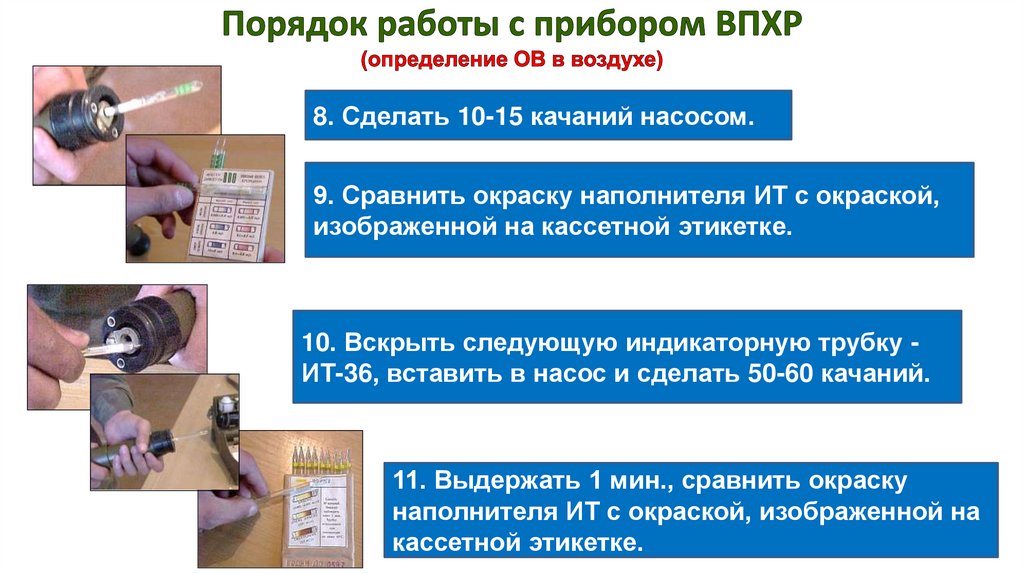

14. Порядок работы с прибором ВПХР (определение ОВ в воздухе)

8. Сделать 10-15 качаний насосом.
9. Сравнить окраску наполнителя ИТ с окраской,
изображенной на кассетной этикетке.
10. Вскрыть следующую индикаторную трубку ИТ-36, вставить в насос и сделать 50-60 качаний.
11. Выдержать 1 мин., сравнить окраску
наполнителя ИТ с окраской, изображенной на
кассетной этикетке.

15.

Условия (порядок) выполнения норматива
Обучаемый получил задачу подготовится к ведению химической разведки. Средства защиты в боевом положении.
Прибор ВПХР находится при обучаемом. По команде: «К определению ОВ в воздухе приступить» обучаемый
проверяет работоспособность насоса, и производит обследование воздуха имеющимися в приборе индикаторными
трубками в установленной последовательности.
Время отсчитывается от подачи команды до доклада обучаемого о результатах обследования воздуха:
«Отравляющих веществ в воздухе не обнаружено» или «Обнаружены такие-то ОВ, в таких-то концентрациях».
Оценки по времени
«отлично»
«хорошо»
ВПХР
«удовлетворительно»
4мин.10с
4мин 30с.
5 мин. 25с.
Примечания:1. При использовании грелки время норматива увеличивается на 1 мин. 30 сек.
Ошибки, снижающие оценку на один балл:
1. Не проверена работоспособность насоса.
2. Не соблюдалась установленная последовательность работы с индикаторными трубками при обследовании воздуха.
3. Поломана индикаторная трубка.
Ошибки, определяющие оценку «неудовлетворительно»:
1. При вскрытии ампул не произошло смачивания наполнителя индикаторных трубок.
2. Вскрытие ампул произведено не установленными ампуловскрывателями.
3. Индикаторная трубка вставлена в коллектор насоса маркированным концом.
4. Не выдержано установленное число качаний насосом обследуемого воздуха.

16.

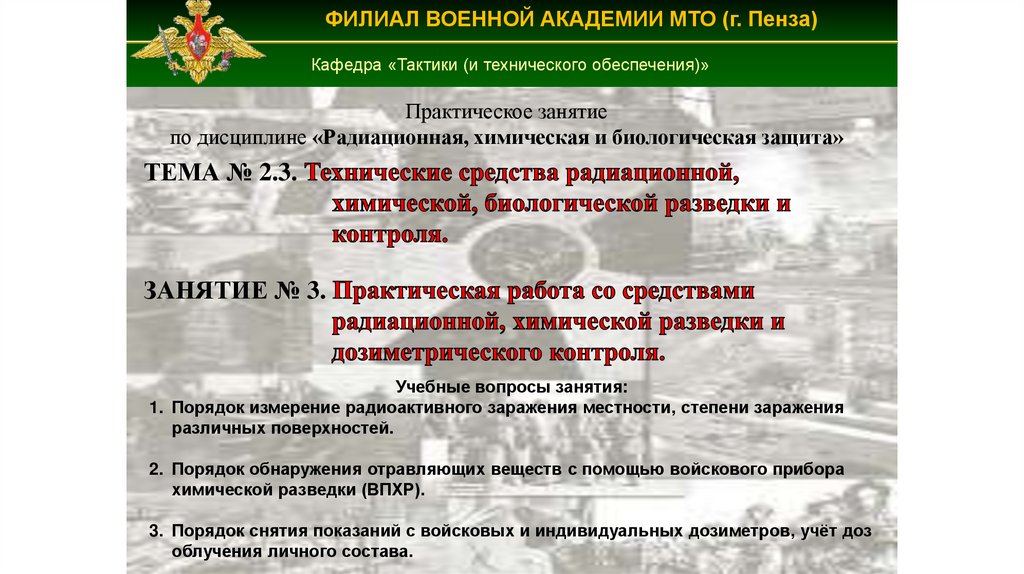

ВОЕННОЙИНЖЕНЕРНЫЙ
АКАДЕМИИ МТО
(г. Пенза)
ПЕНЗЕНСКИЙ ФИЛИАЛ
АРТИЛЛЕРИЙСКИЙ
ИНСТИТУТ
Кафедра «Тактики (и технического обеспечения)»
Практическое занятие
по дисциплине «Радиационная, химическая и биологическая защита»
ТЕМА № 2.3.
ЗАНЯТИЕ № 3.
Учебные вопросы занятия:
1. Порядок измерение радиоактивного заражения местности, степени заражения
различных поверхностей.
2. Порядок обнаружения отравляющих веществ с помощью войскового прибора
химической разведки (ВПХР).
3. Порядок снятия показаний с войсковых и индивидуальных дозиметров, учёт доз
облучения личного состава.
