Постоянный электрический ток. Источники электрического тока

1.

2.

3.

ПЕРЕПИСАТЬ

4.

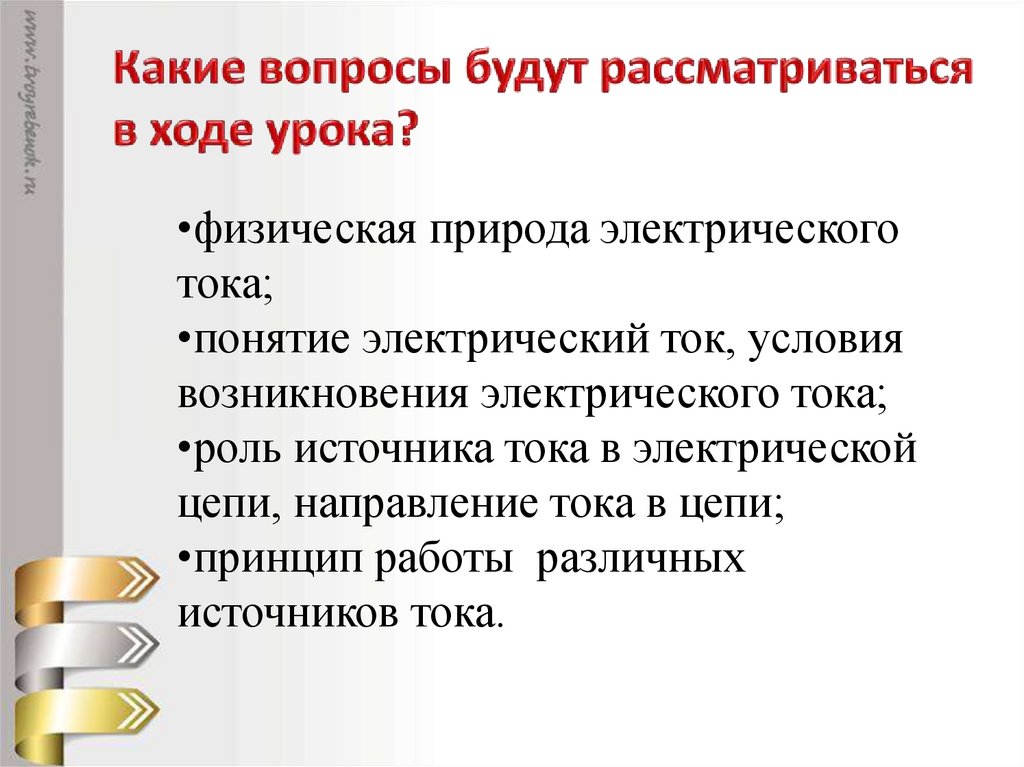

•физическая природа электрического
тока;
•понятие электрический ток, условия
возникновения электрического тока;
•роль источника тока в электрической
цепи, направление тока в цепи;
•принцип работы различных
источников тока.

5.

Электрический ток.
Слово «ток» означает движение или течение чего-то ( ток воды, поток
транспорта).
Что же может перемещаться по проводам?
В проводниках могут перемещаться только заряженные частицы
(свободные электроны или ионы)

6.

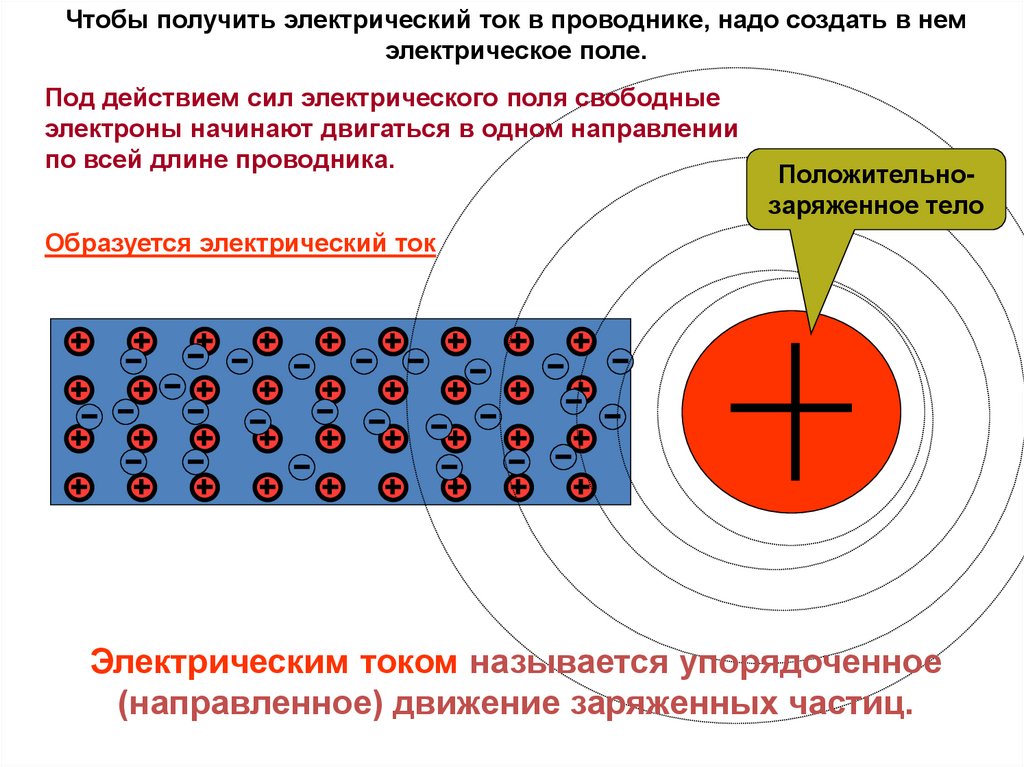

Чтобы получить электрический ток в проводнике, надо создать в нем
электрическое поле.
Под действием сил электрического поля свободные
электроны начинают двигаться в одном направлении
по всей длине проводника.
Положительнозаряженное тело
Образуется электрический ток
Электрическим током называется упорядоченное
(направленное) движение заряженных частиц.

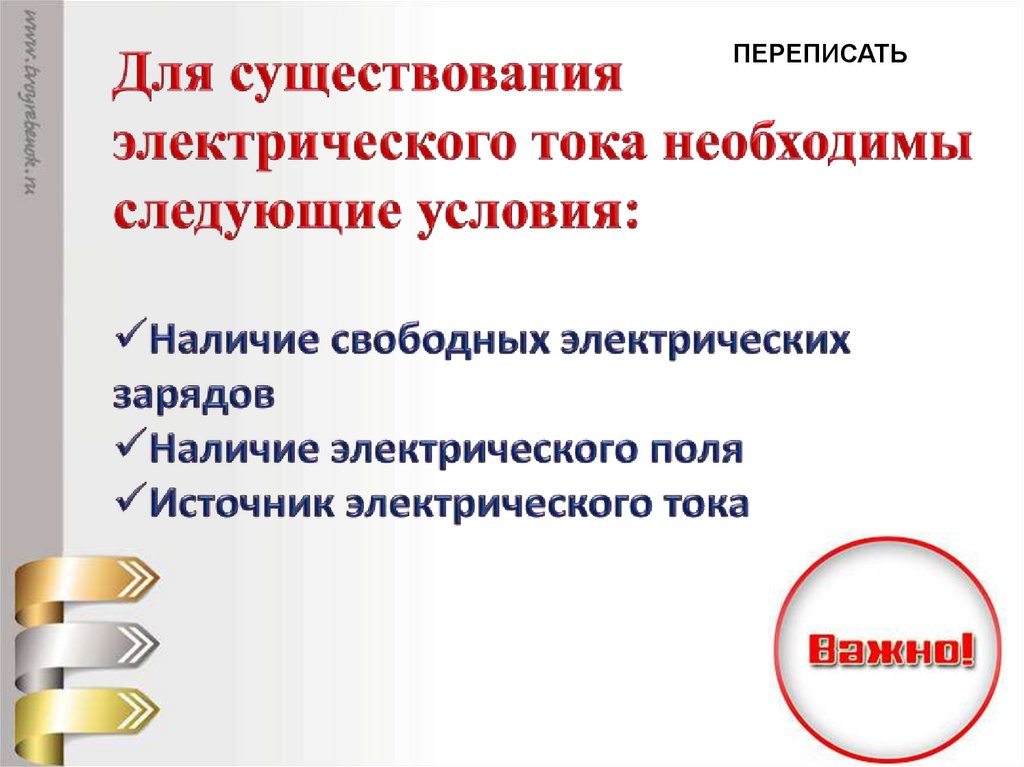

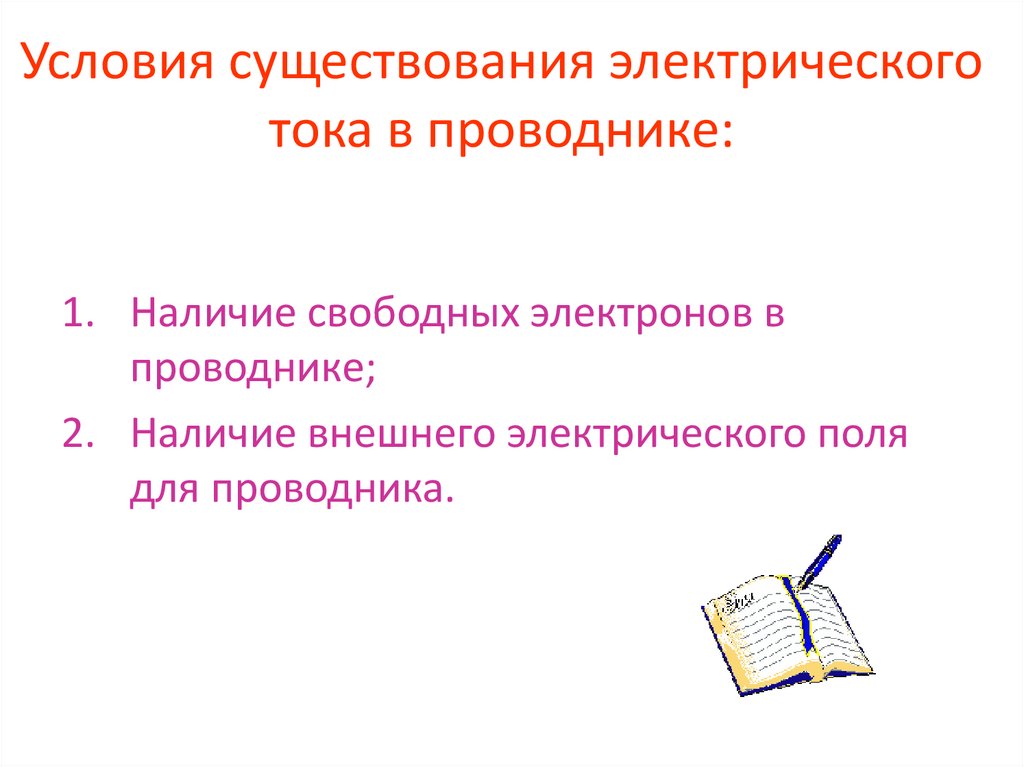

7. Условия существования электрического тока в проводнике:

1. Наличие свободных электронов в
проводнике;
2. Наличие внешнего электрического поля
для проводника.

8.

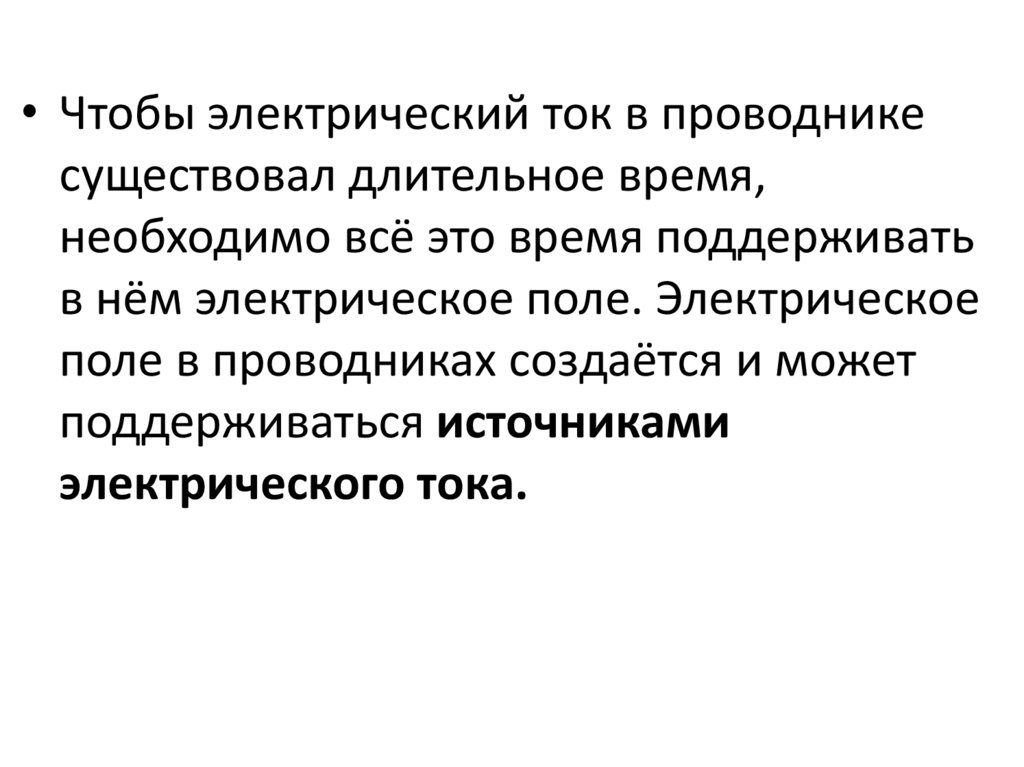

• Чтобы электрический ток в проводнике
существовал длительное время,
необходимо всё это время поддерживать
в нём электрическое поле. Электрическое
поле в проводниках создаётся и может
поддерживаться источниками
электрического тока.

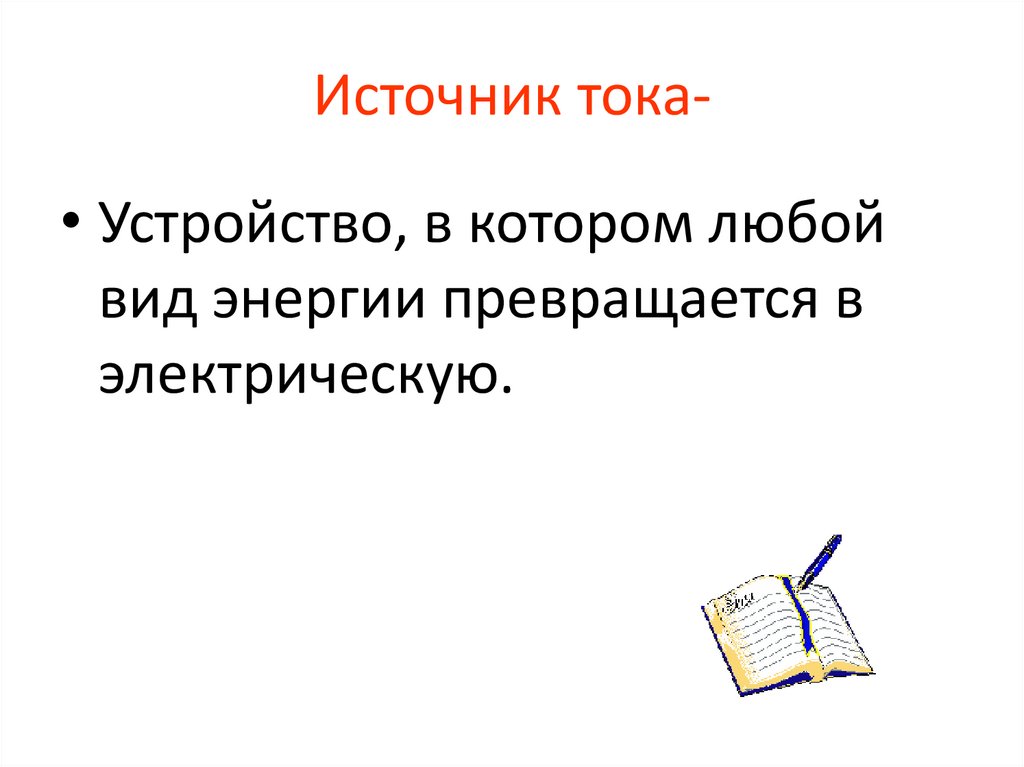

9. Источник тока-

Источник тока• Устройство, в котором любой
вид энергии превращается в
электрическую.

10.

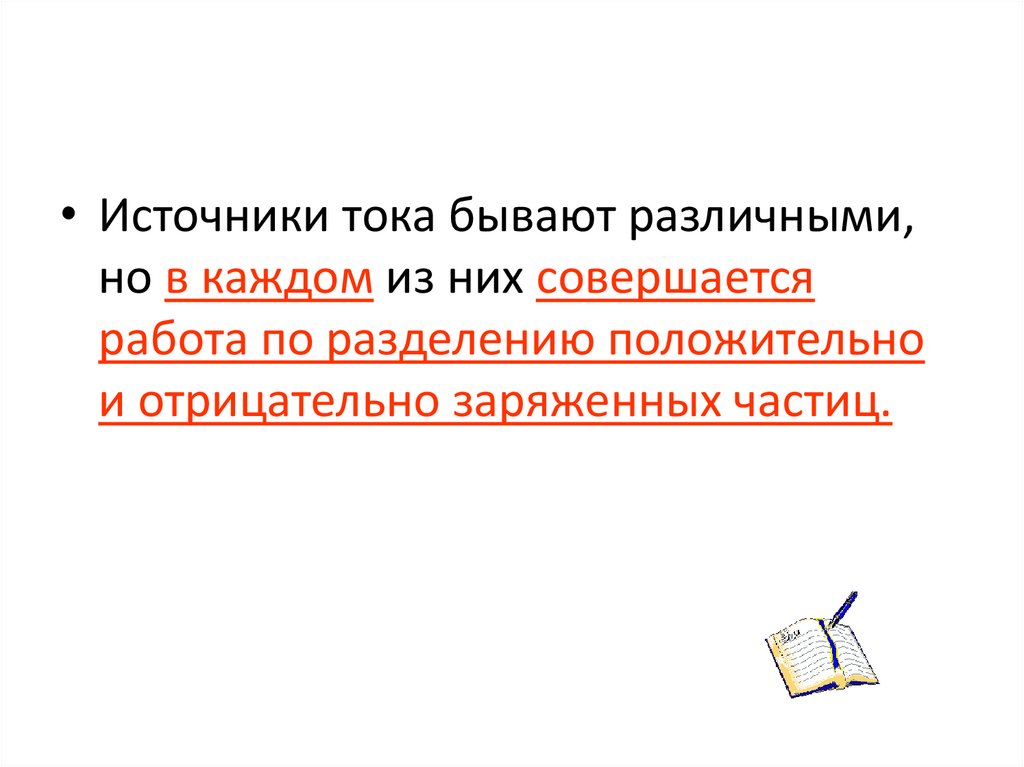

• Источники тока бывают различными,
но в каждом из них совершается
работа по разделению положительно
и отрицательно заряженных частиц.

11. Сегодня мы не мыслим свою жизнь без электричества

12.

ПЕРЕПИСАТЬ

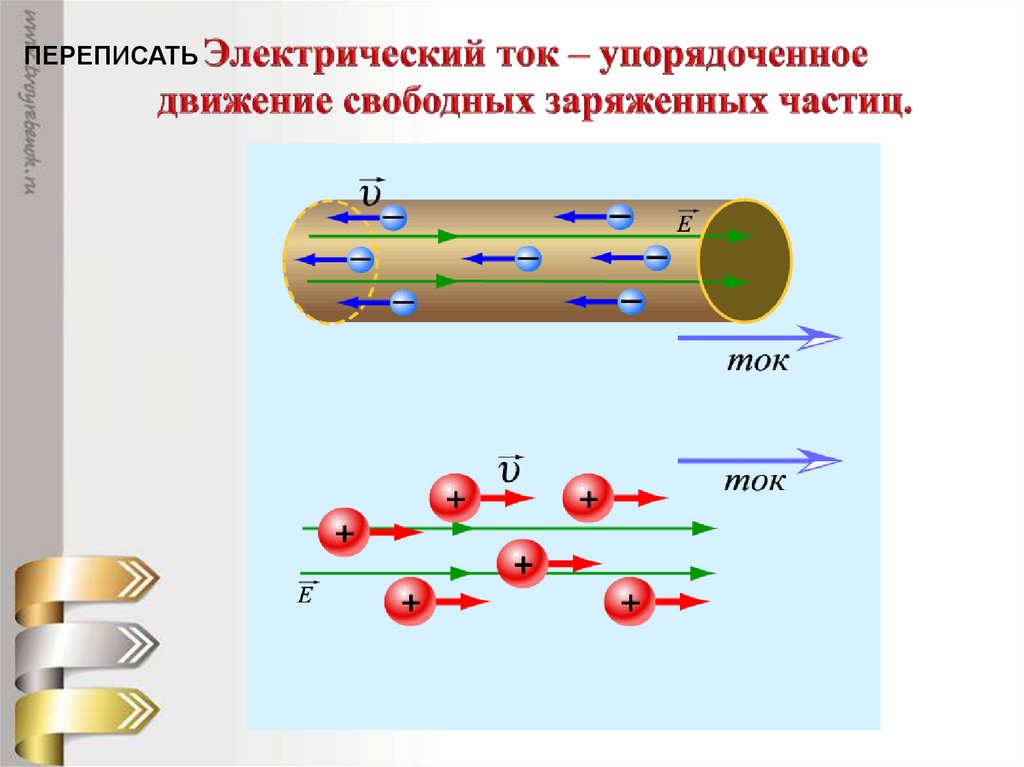

13. ЭЛЕКТРИЧЕСКИЙ ТОК – ЭТО УПОРЯДОЧЕННОЕ НАПРАВЛЕННОЕ ДВИЖЕНИЕ ЗАРЯЖЕННЫХ ЧАСТИЦ

14.

15.

16.

ПЕРЕПИСАТЬ

17.

18.

19.

20.

21.

ПЕРЕПИСАТЬ

22.

ПЕРЕПИСАТЬ
№

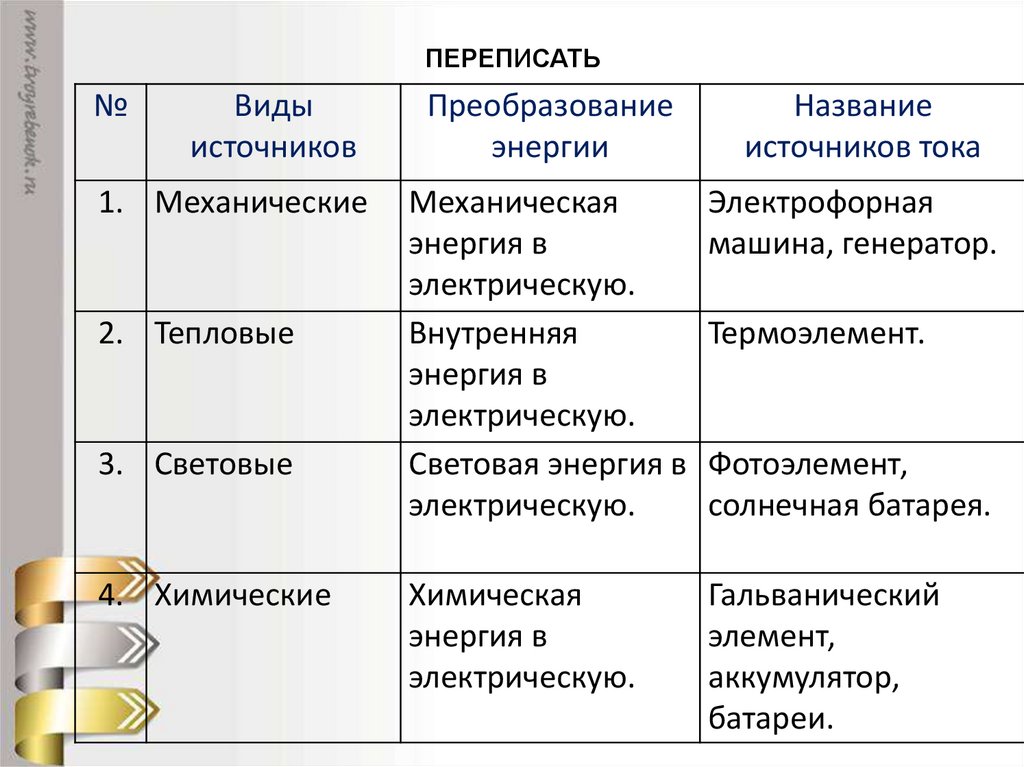

Виды
источников
1. Механические
2. Тепловые
3. Световые
4. Химические
Преобразование
энергии
Название
источников тока

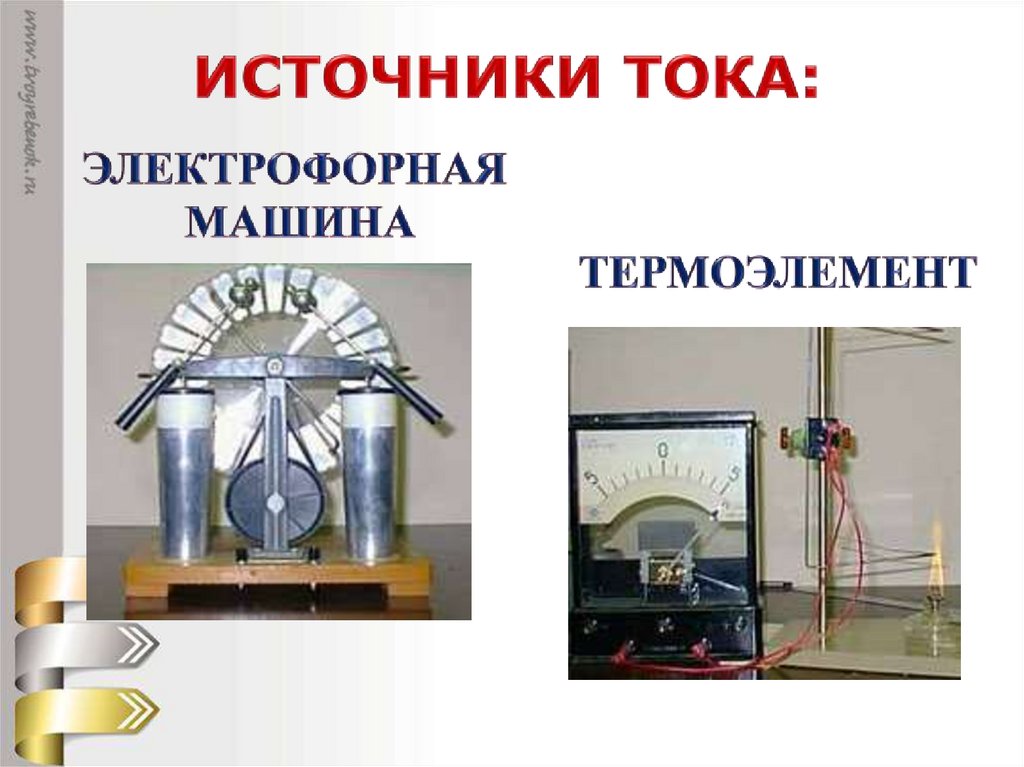

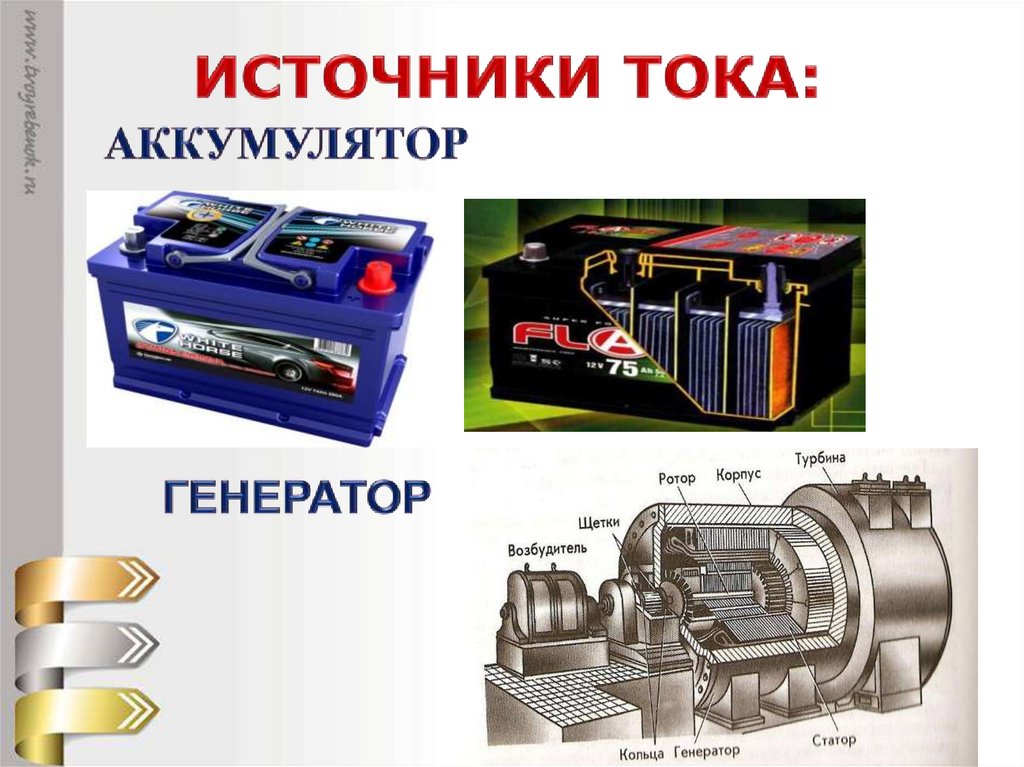

Механическая
Электрофорная
энергия в
машина, генератор.
электрическую.
Внутренняя
Термоэлемент.
энергия в
электрическую.

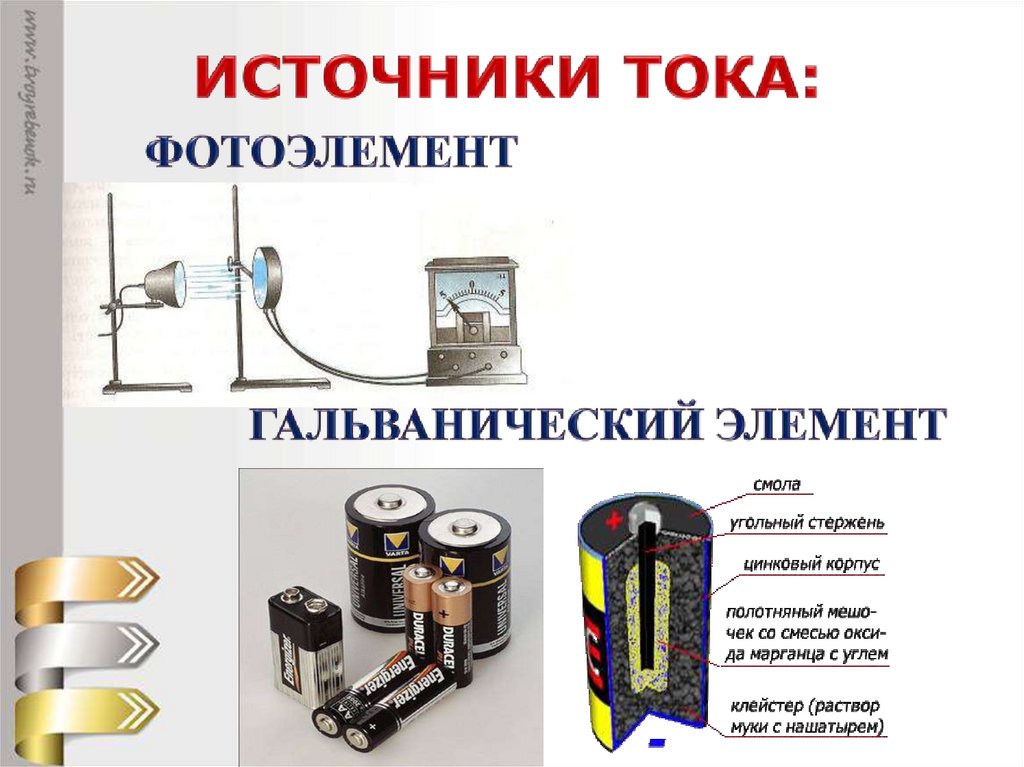

Световая энергия в Фотоэлемент,
электрическую.
солнечная батарея.
Химическая
энергия в
электрическую.
Гальванический
элемент,
аккумулятор,
батареи.
