2025-12-24 Варианты свайных полей

1.

23.12.2025
Высотный многофункциональный жилой комплекс
расположенный по адресу:
г. Москва, ЦАО, ул. Антонова-Овсиенко,
Пресненский район
Проработка решений по фундаментам

2.

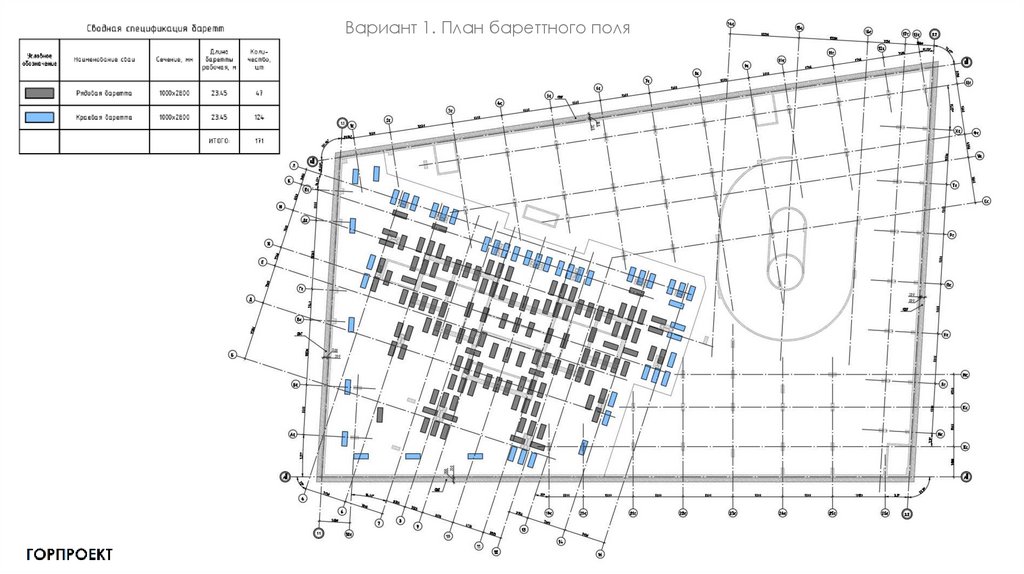

Вариант 1. План бареттного поля

3.

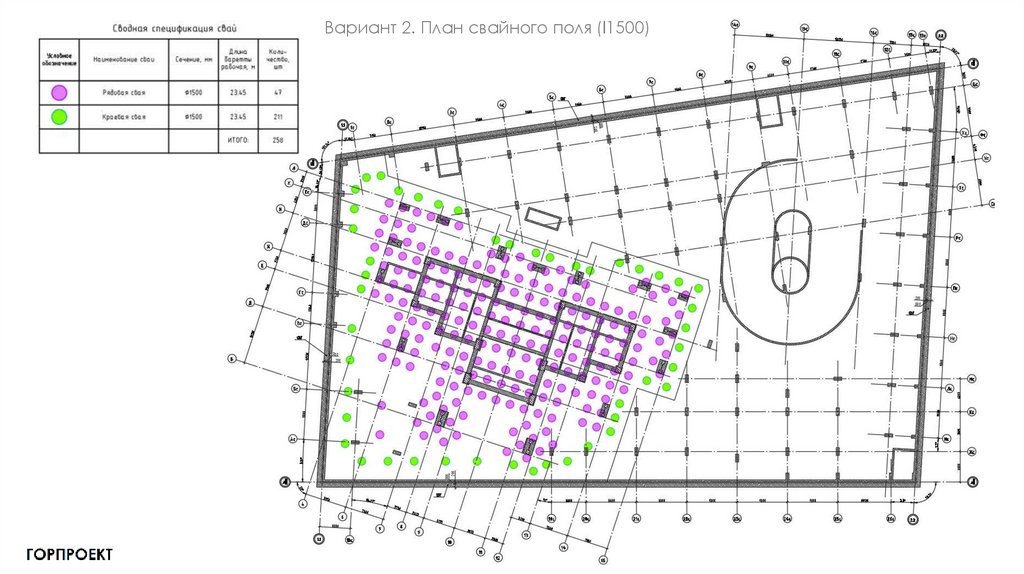

Вариант 2. План свайного поля (l1500)

4.

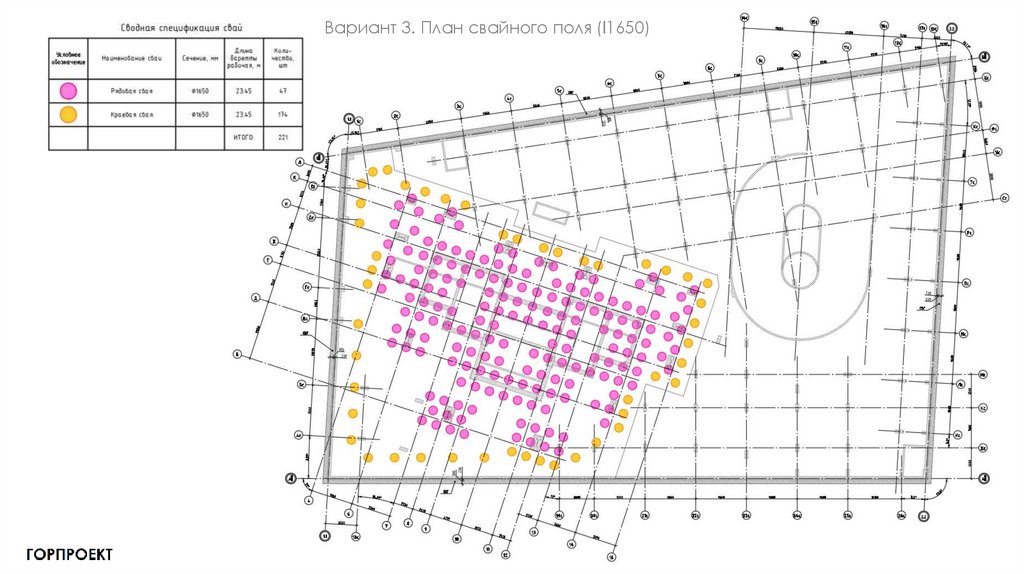

Вариант 3. План свайного поля (l1650)

5.

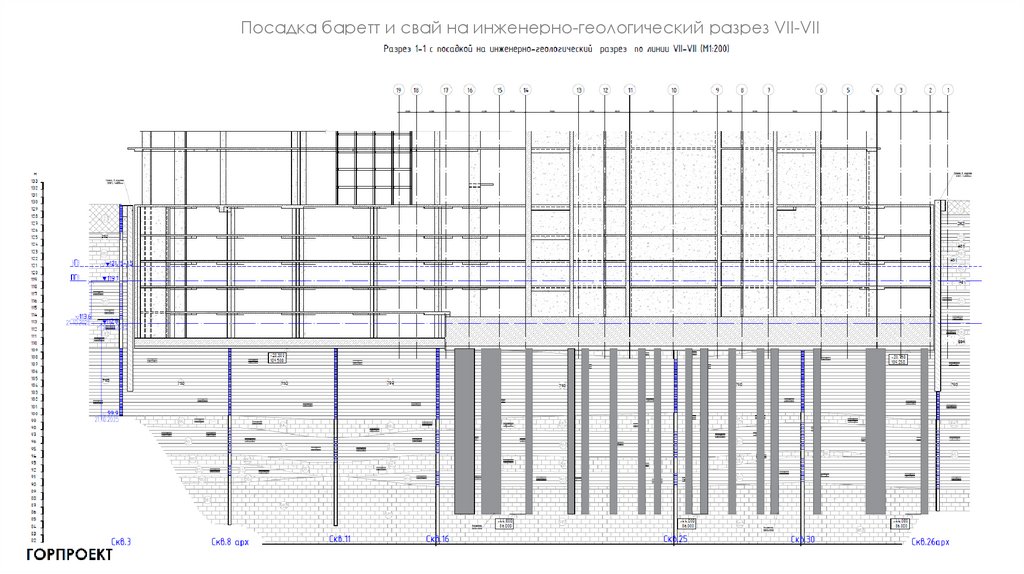

Посадка баретт и свай на инженерно-геологический разрез VII-VII

6.

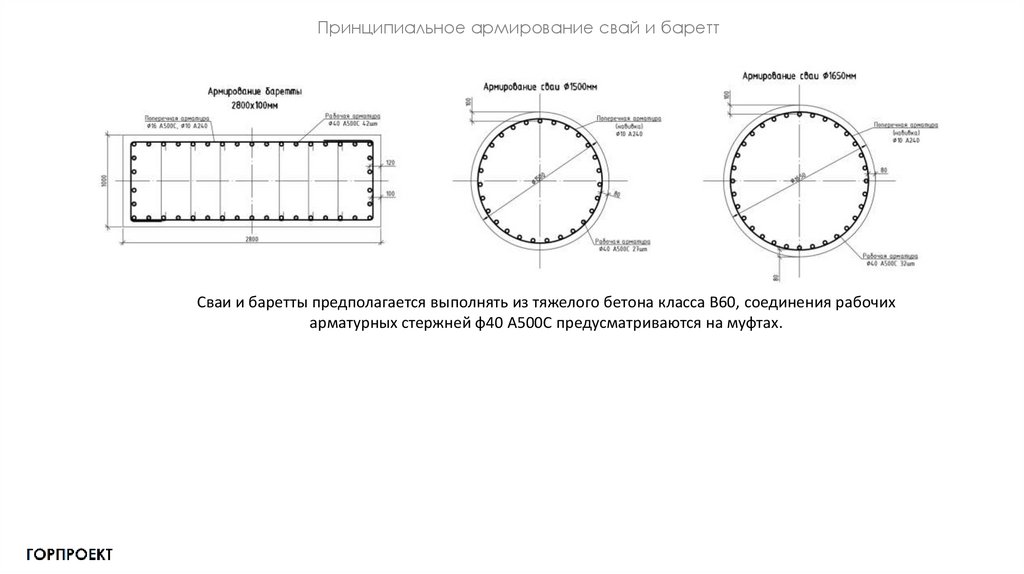

Принципиальное армирование свай и баретт
Сваи и баретты предполагается выполнять из тяжелого бетона класса В60, соединения рабочих
арматурных стержней ф40 А500С предусматриваются на муфтах.

7.

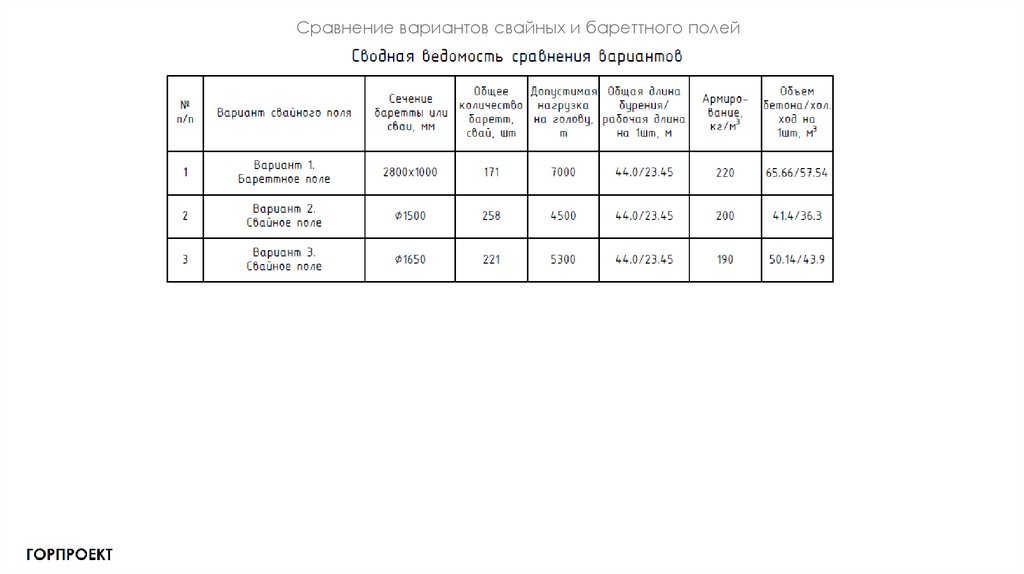

Сравнение вариантов свайных и бареттного полей
