2. Сборочный чертеж и спецификация

Центр дистанционного обучения
Лекция №11
Сборочный чертеж
и спецификация
mirea.ru

3. Лекция 11. Сборочный чертеж и спецификация.

Центр дистанционного обучения
Лекция 11. Сборочный чертеж
и спецификация.

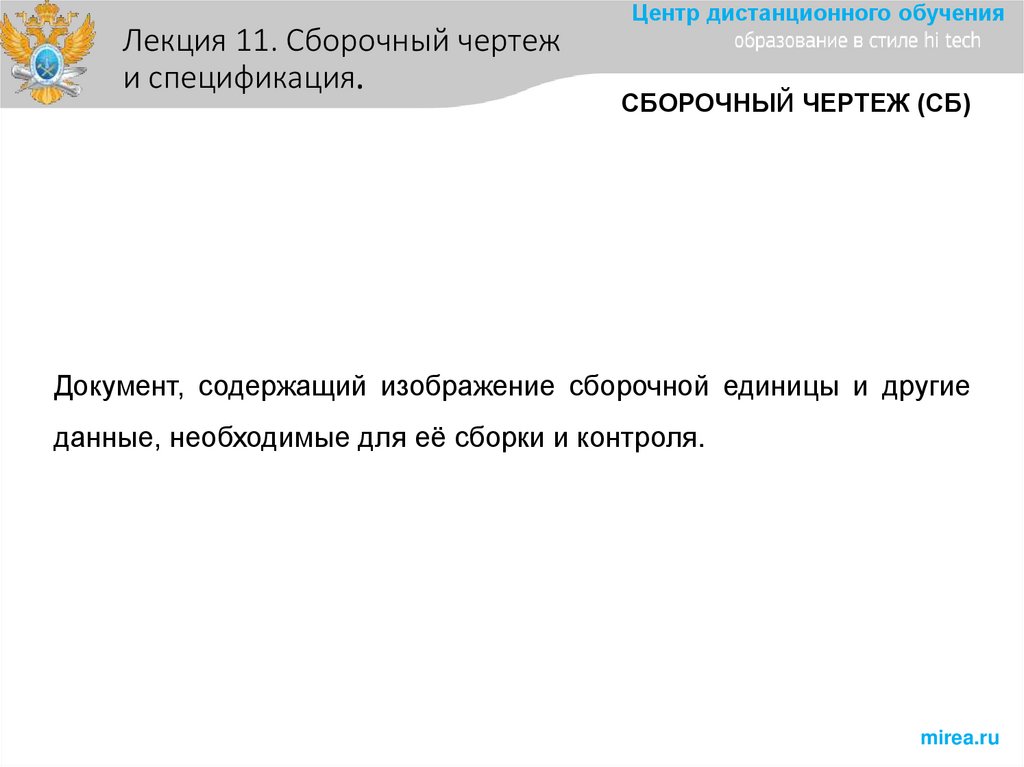

СБОРОЧНЫЙ ЧЕРТЕЖ (СБ)
Документ, содержащий изображение сборочной единицы и другие
данные, необходимые для её сборки и контроля.
mirea.ru

4. Лекция 11. Сборочный чертеж и спецификация.

Центр дистанционного обучения

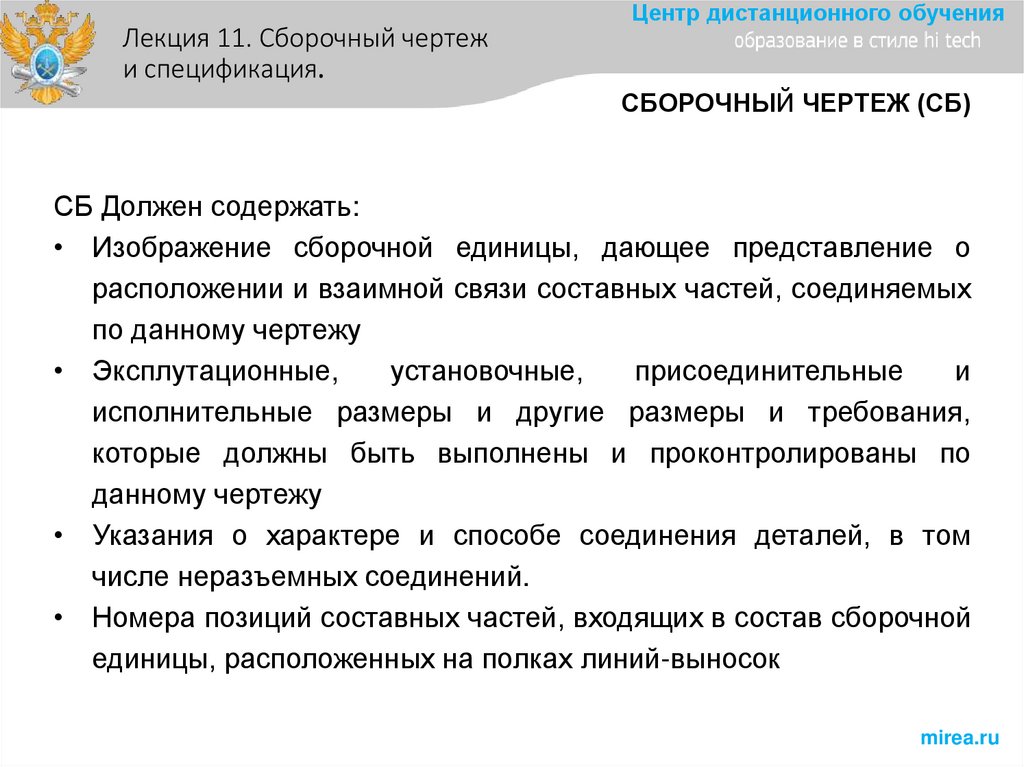

СБОРОЧНЫЙ ЧЕРТЕЖ (СБ)
СБ Должен содержать:
• Изображение сборочной единицы, дающее представление о
расположении и взаимной связи составных частей, соединяемых
по данному чертежу
• Эксплутационные,
установочные,
присоединительные
и
исполнительные размеры и другие размеры и требования,
которые должны быть выполнены и проконтролированы по
данному чертежу
• Указания о характере и способе соединения деталей, в том
числе неразъемных соединений.
• Номера позиций составных частей, входящих в состав сборочной
единицы, расположенных на полках линий-выносок
mirea.ru

5. Лекция 11. Сборочный чертеж и спецификация.

Центр дистанционного обучения

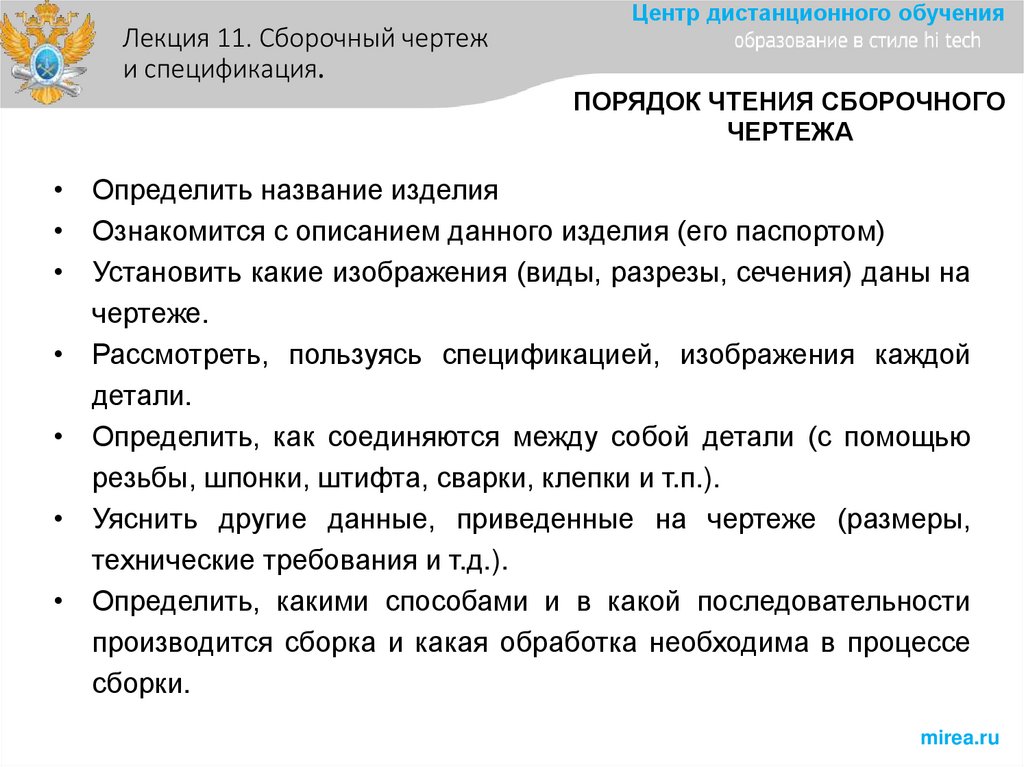

ПОРЯДОК ЧТЕНИЯ СБОРОЧНОГО
ЧЕРТЕЖА
• Определить название изделия
• Ознакомится с описанием данного изделия (его паспортом)
• Установить какие изображения (виды, разрезы, сечения) даны на
чертеже.
• Рассмотреть, пользуясь спецификацией, изображения каждой
детали.
• Определить, как соединяются между собой детали (с помощью
резьбы, шпонки, штифта, сварки, клепки и т.п.).
• Уяснить другие данные, приведенные на чертеже (размеры,
технические требования и т.д.).
• Определить, какими способами и в какой последовательности
производится сборка и какая обработка необходима в процессе
сборки.
mirea.ru

6. Лекция 11. Сборочный чертеж и спецификация.

Центр дистанционного обучения

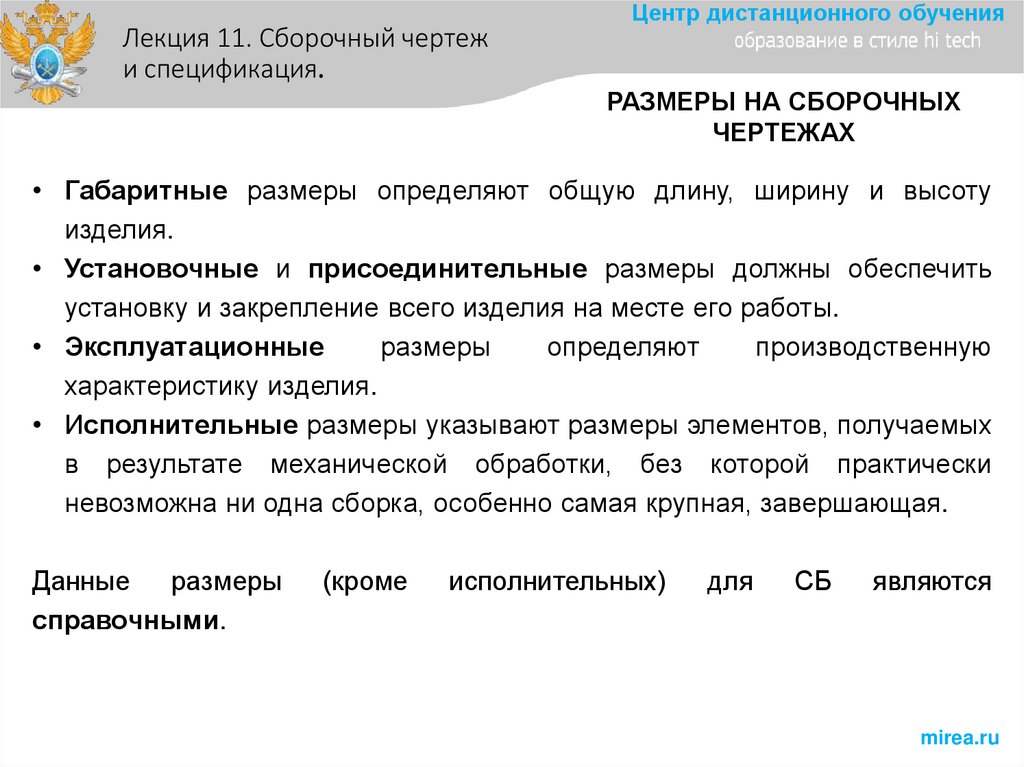

РАЗМЕРЫ НА СБОРОЧНЫХ
ЧЕРТЕЖАХ
• Габаритные размеры определяют общую длину, ширину и высоту
изделия.
• Установочные и присоединительные размеры должны обеспечить
установку и закрепление всего изделия на месте его работы.
• Эксплуатационные
размеры
определяют
производственную
характеристику изделия.
• Исполнительные размеры указывают размеры элементов, получаемых
в результате механической обработки, без которой практически
невозможна ни одна сборка, особенно самая крупная, завершающая.
Данные
размеры
справочными.
(кроме
исполнительных)
для
СБ
являются
mirea.ru

7. Лекция 11. Сборочный чертеж и спецификация.

Центр дистанционного обучения

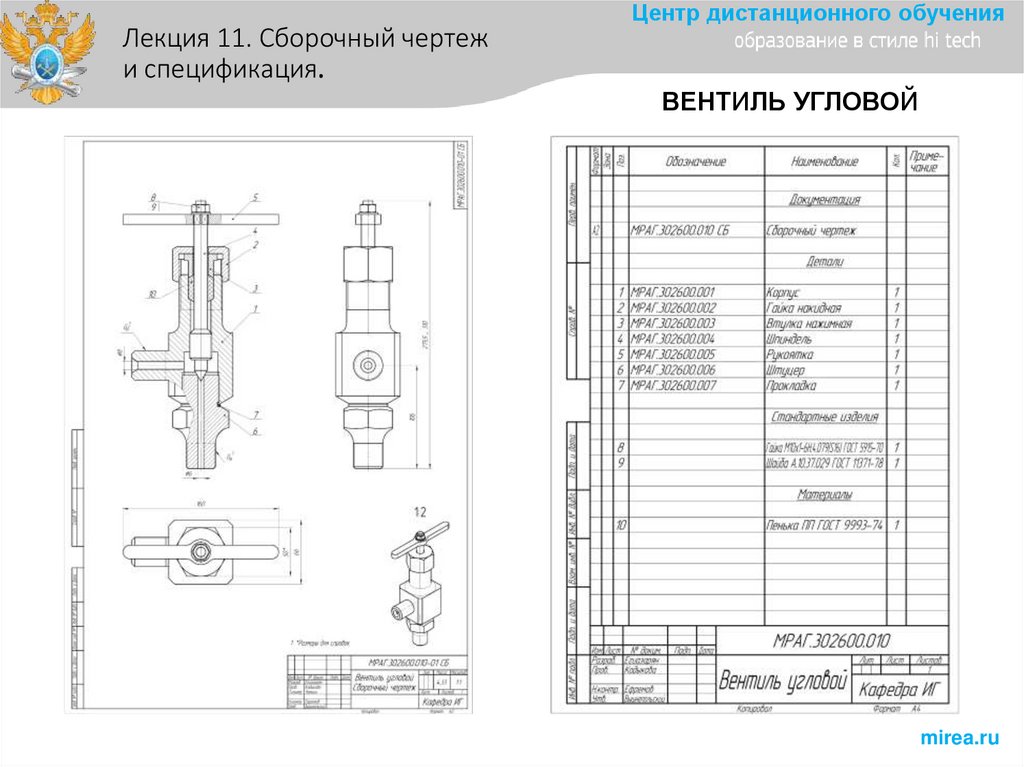

ВЕНТИЛЬ УГЛОВОЙ
mirea.ru

8. Лекция 11. Сборочный чертеж и спецификация.

Центр дистанционного обучения
Лекция 11. Сборочный чертеж
и спецификация.

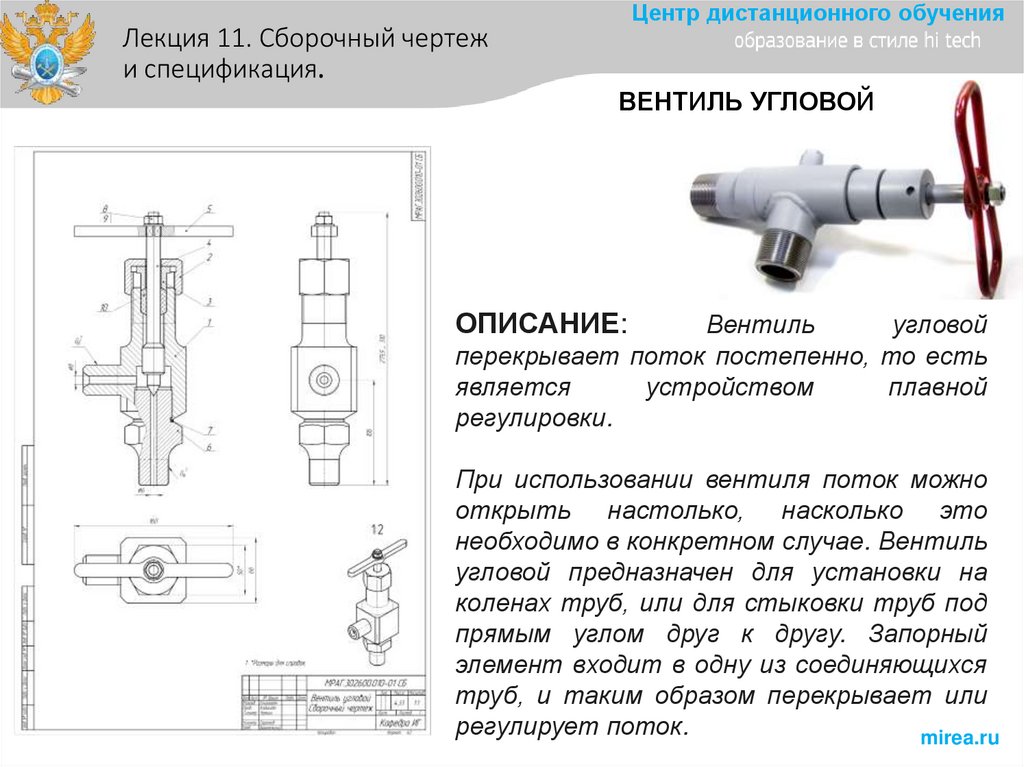

ВЕНТИЛЬ УГЛОВОЙ
ОПИСАНИЕ:
Вентиль
угловой
перекрывает поток постепенно, то есть
является
устройством
плавной
регулировки.
При использовании вентиля поток можно
открыть настолько, насколько это
необходимо в конкретном случае. Вентиль
угловой предназначен для установки на
коленах труб, или для стыковки труб под
прямым углом друг к другу. Запорный
элемент входит в одну из соединяющихся
труб, и таким образом перекрывает или
регулирует поток.
mirea.ru

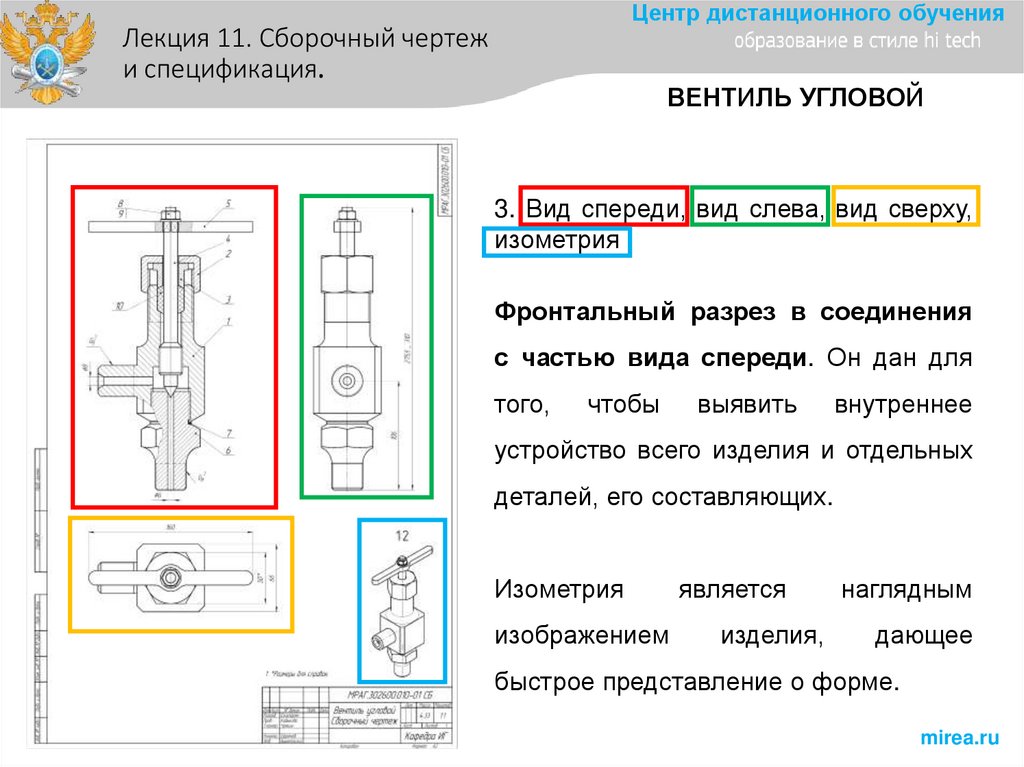

9. Лекция 11. Сборочный чертеж и спецификация.

Центр дистанционного обучения
Лекция 11. Сборочный чертеж
и спецификация.
ВЕНТИЛЬ УГЛОВОЙ
3. Вид спереди, вид слева, вид сверху,
изометрия
Фронтальный разрез в соединения
с частью вида спереди. Он дан для
того,
чтобы
выявить
внутреннее
устройство всего изделия и отдельных
деталей, его составляющих.
Изометрия
изображением
является
изделия,
наглядным
дающее
быстрое представление о форме.
mirea.ru

10. СПЕЦИФИКАЦИЯ

Центр дистанционного обучения
Лекция 11. Сборочный чертеж
и спецификация.

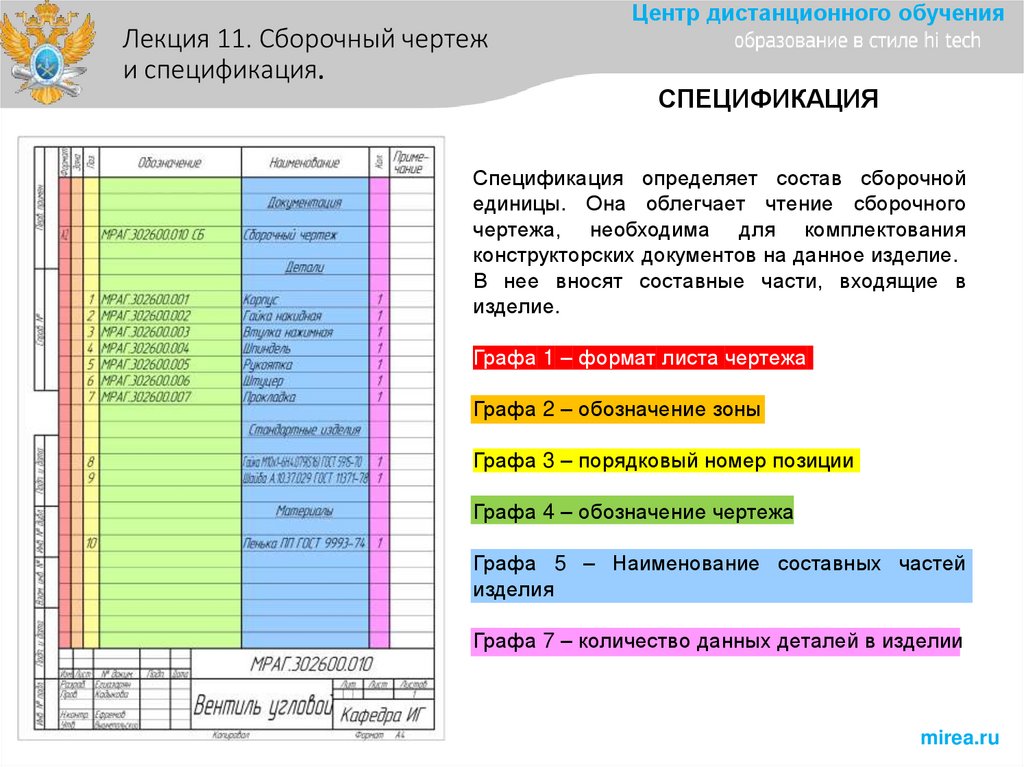

СПЕЦИФИКАЦИЯ
Спецификация определяет состав сборочной
единицы. Она облегчает чтение сборочного
чертежа, необходима для комплектования
конструкторских документов на данное изделие.
В нее вносят составные части, входящие в
изделие.
Графа 1 – формат листа чертежа
Графа 2 – обозначение зоны
Графа 3 – порядковый номер позиции
Графа 4 – обозначение чертежа
Графа 5 – Наименование составных частей
изделия
Графа 7 – количество данных деталей в изделии
mirea.ru

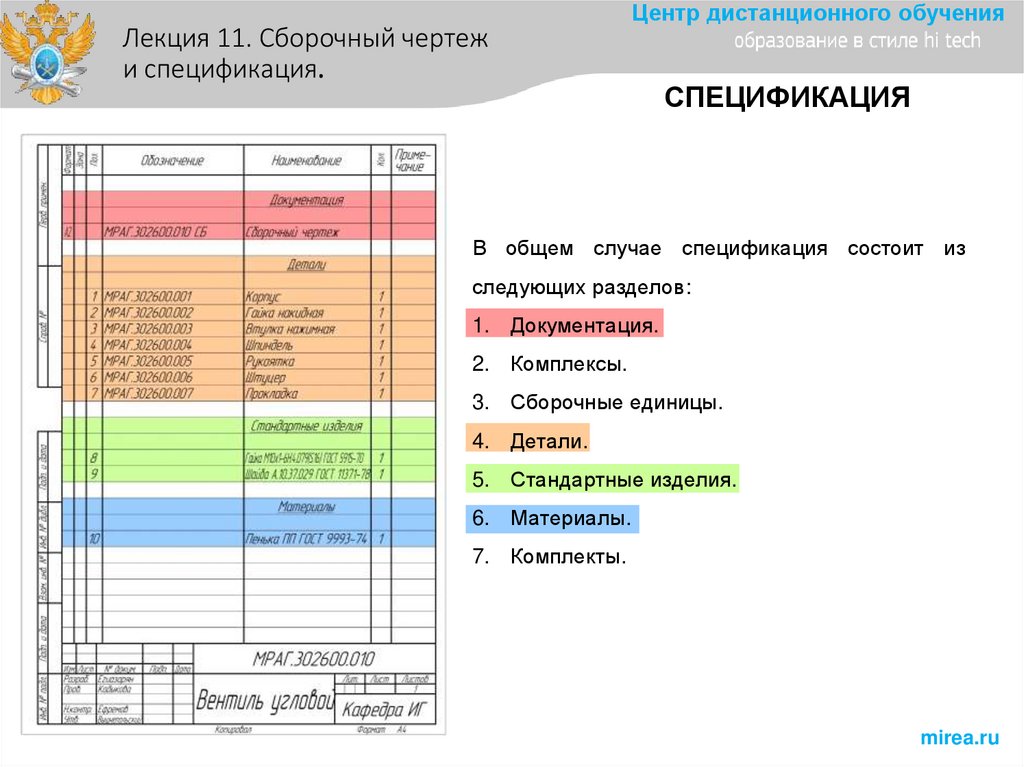

11. СПЕЦИФИКАЦИЯ

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
СПЕЦИФИКАЦИЯ
В общем случае спецификация состоит из
следующих разделов:
1. Документация.
2. Комплексы.
3. Сборочные единицы.
4. Детали.
5. Стандартные изделия.
6. Материалы.
7. Комплекты.
mirea.ru

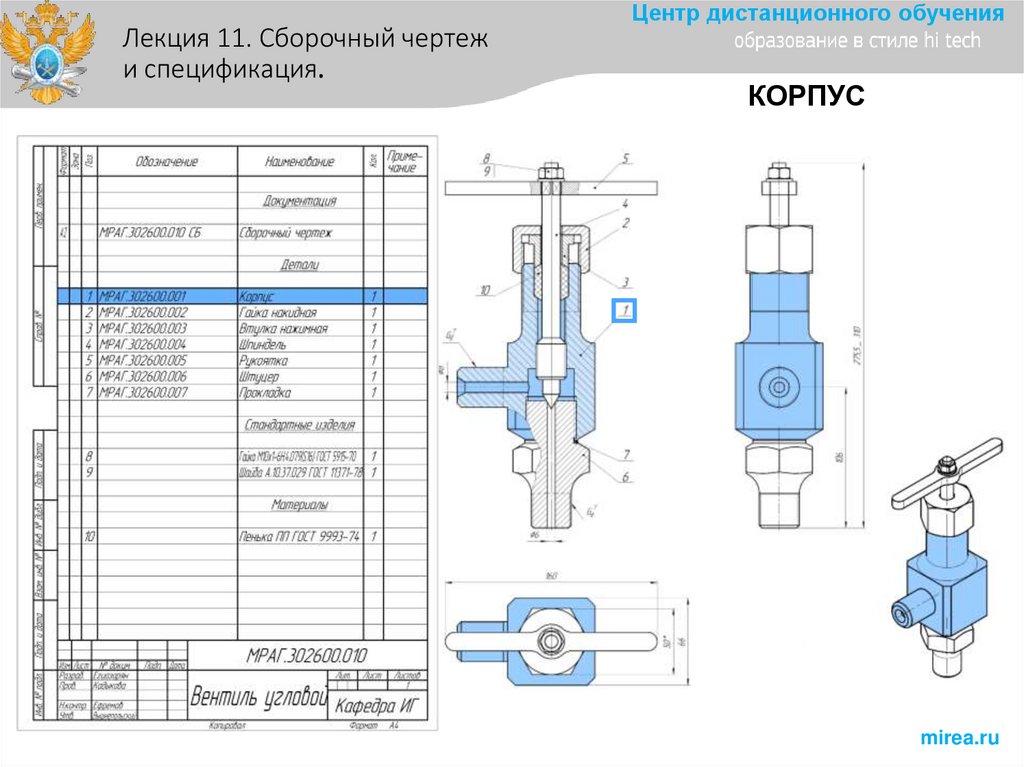

12. КОРПУС

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения

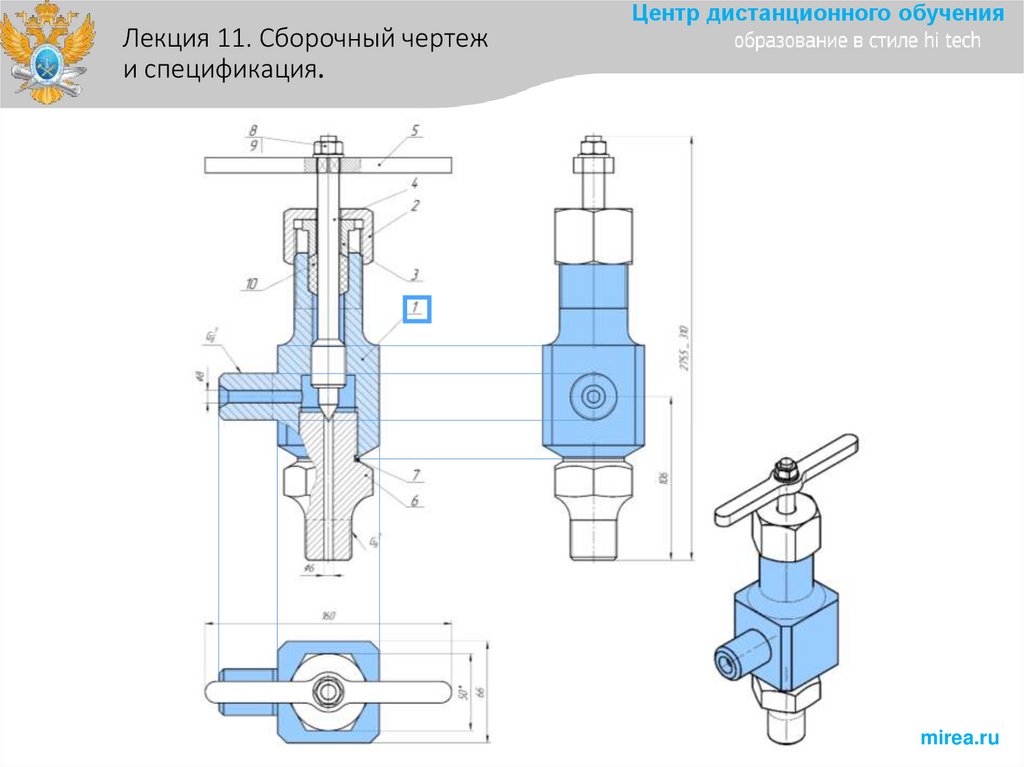

КОРПУС
mirea.ru

13.

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
mirea.ru

14. ГАЙКА НАКИДНАЯ

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения

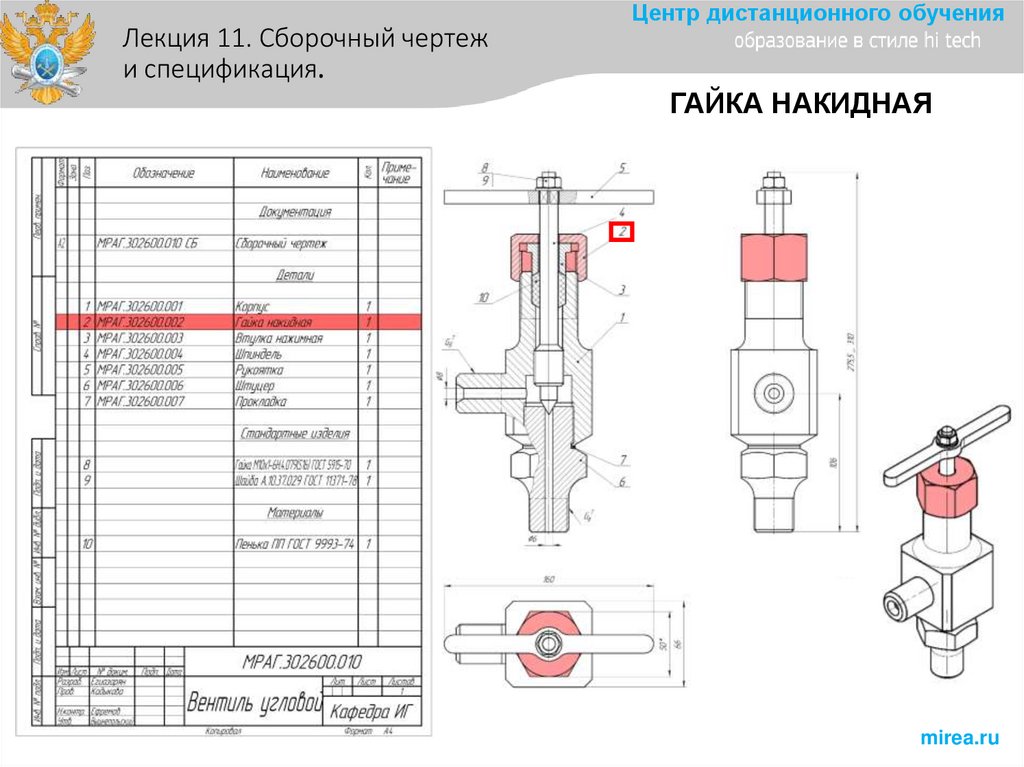

ГАЙКА НАКИДНАЯ
mirea.ru

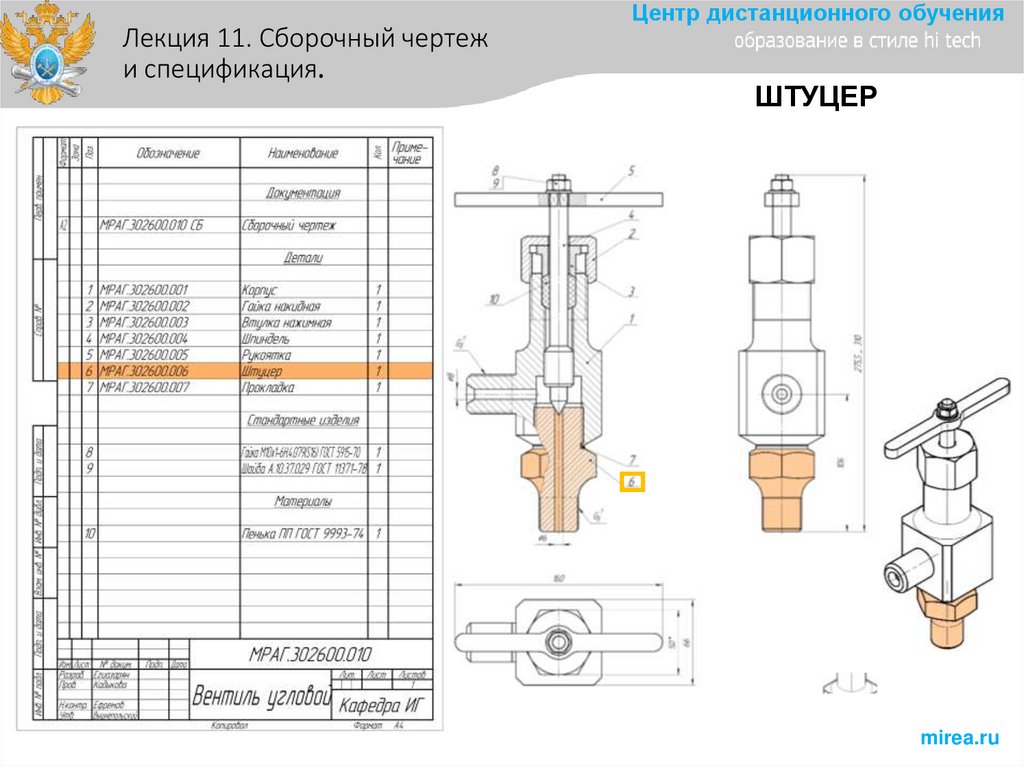

15. ШТУЦЕР

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
ШТУЦЕР
mirea.ru

16. ШТРИХОВКА СМЕЖНЫХ ДЕТАЛЕЙ НА СБ

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения

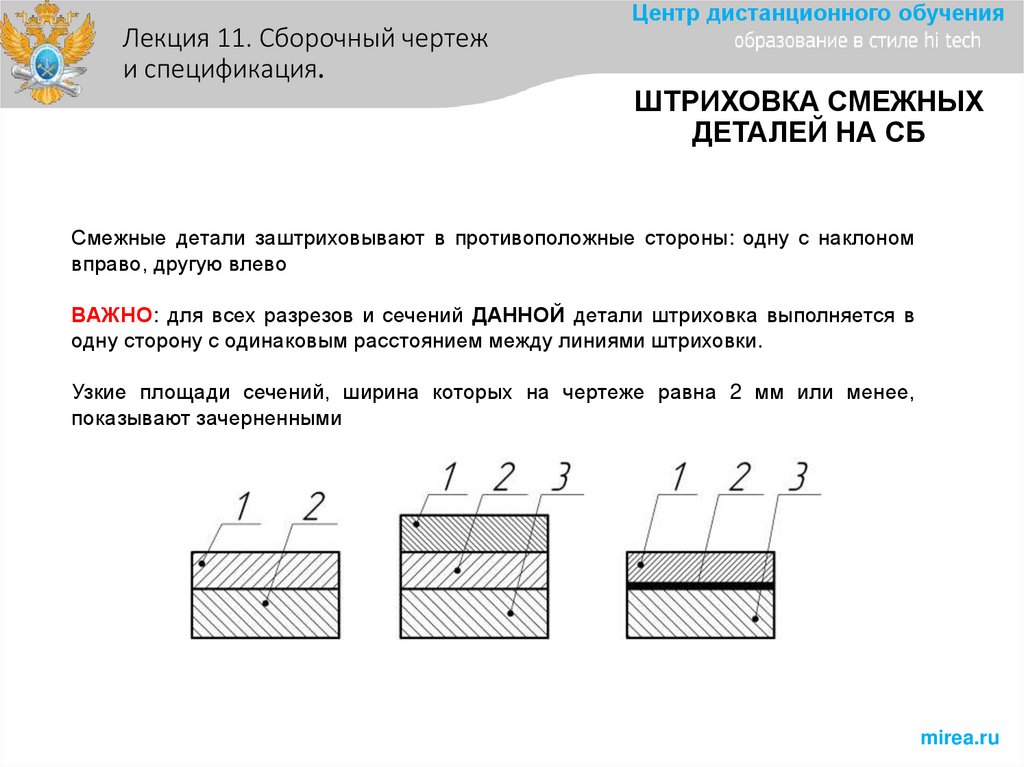

ШТРИХОВКА СМЕЖНЫХ
ДЕТАЛЕЙ НА СБ
Смежные детали заштриховывают в противоположные стороны: одну с наклоном
вправо, другую влево
ВАЖНО: для всех разрезов и сечений ДАННОЙ детали штриховка выполняется в
одну сторону с одинаковым расстоянием между линиями штриховки.
Узкие площади сечений, ширина которых на чертеже равна 2 мм или менее,
показывают зачерненными
mirea.ru

17. РЕЗЬБОВОЕ СОЕДИНЕНИЕ НА СБОРОЧНЫХ ЧЕРТЕЖАХ

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения

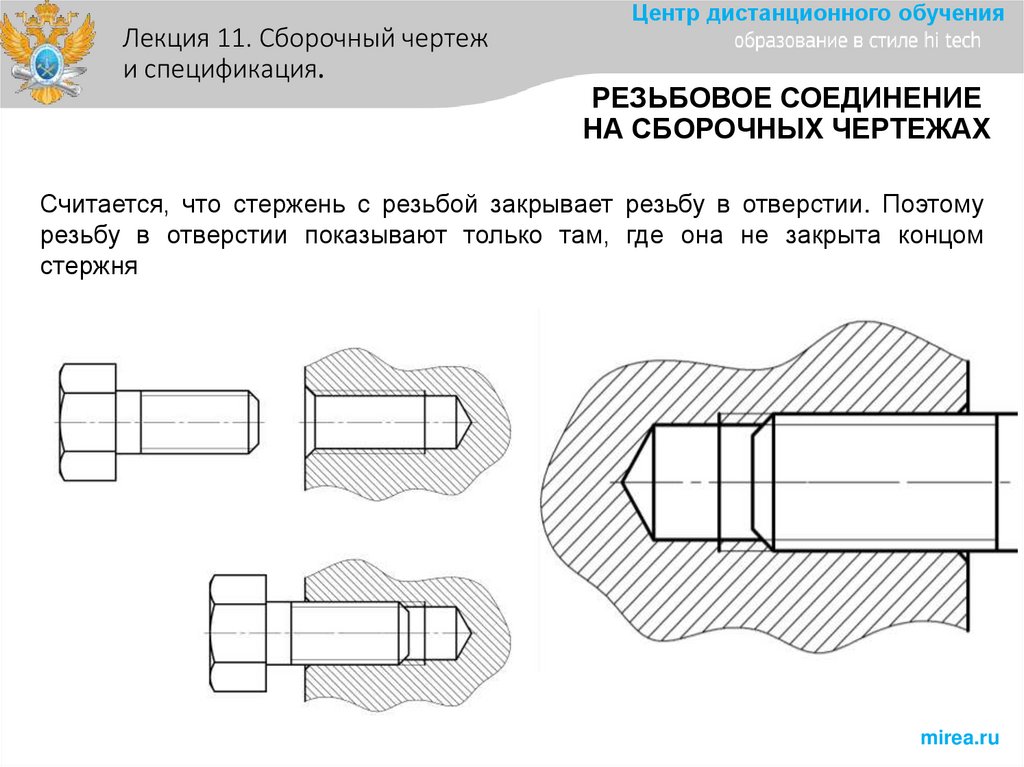

РЕЗЬБОВОЕ СОЕДИНЕНИЕ
НА СБОРОЧНЫХ ЧЕРТЕЖАХ
Считается, что стержень с резьбой закрывает резьбу в отверстии. Поэтому
резьбу в отверстии показывают только там, где она не закрыта концом
стержня
mirea.ru

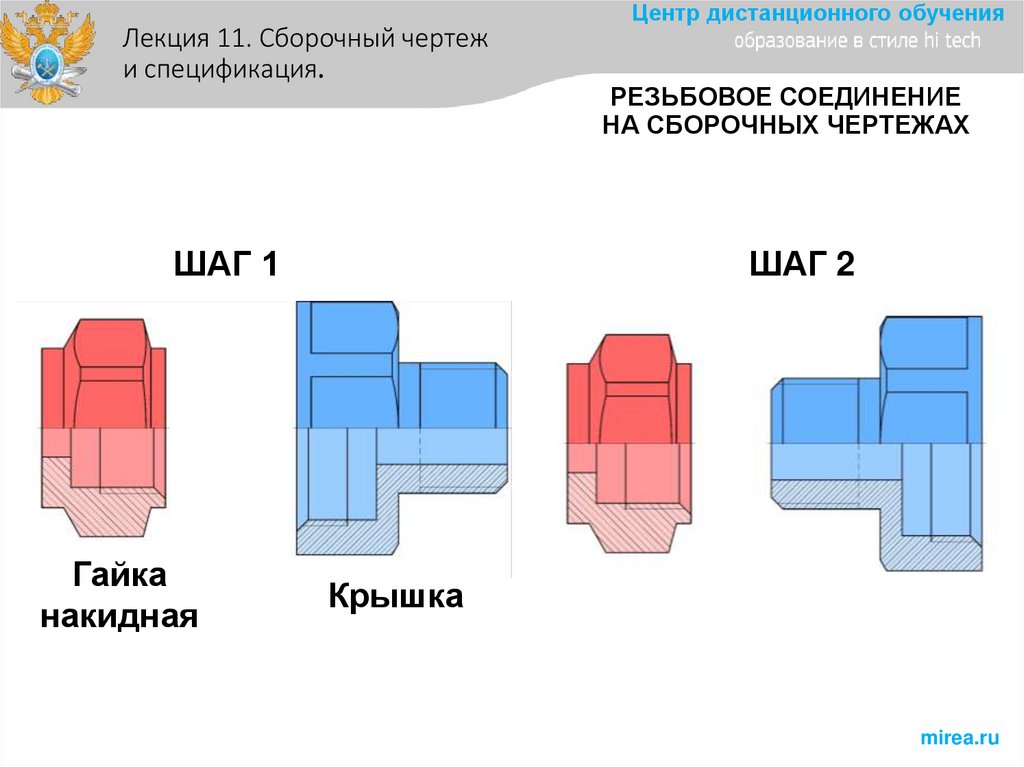

18. РЕЗЬБОВОЕ СОЕДИНЕНИЕ НА СБОРОЧНЫХ ЧЕРТЕЖАХ

Лекция 11. Сборочный чертеж
и спецификация.
ШАГ 1
Гайка
накидная
Центр дистанционного обучения
РЕЗЬБОВОЕ СОЕДИНЕНИЕ
НА СБОРОЧНЫХ ЧЕРТЕЖАХ
ШАГ 2
Крышка
mirea.ru

19. РЕЗЬБОВОЕ СОЕДИНЕНИЕ НА СБОРОЧНЫХ ЧЕРТЕЖАХ

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
РЕЗЬБОВОЕ СОЕДИНЕНИЕ
НА СБОРОЧНЫХ ЧЕРТЕЖАХ

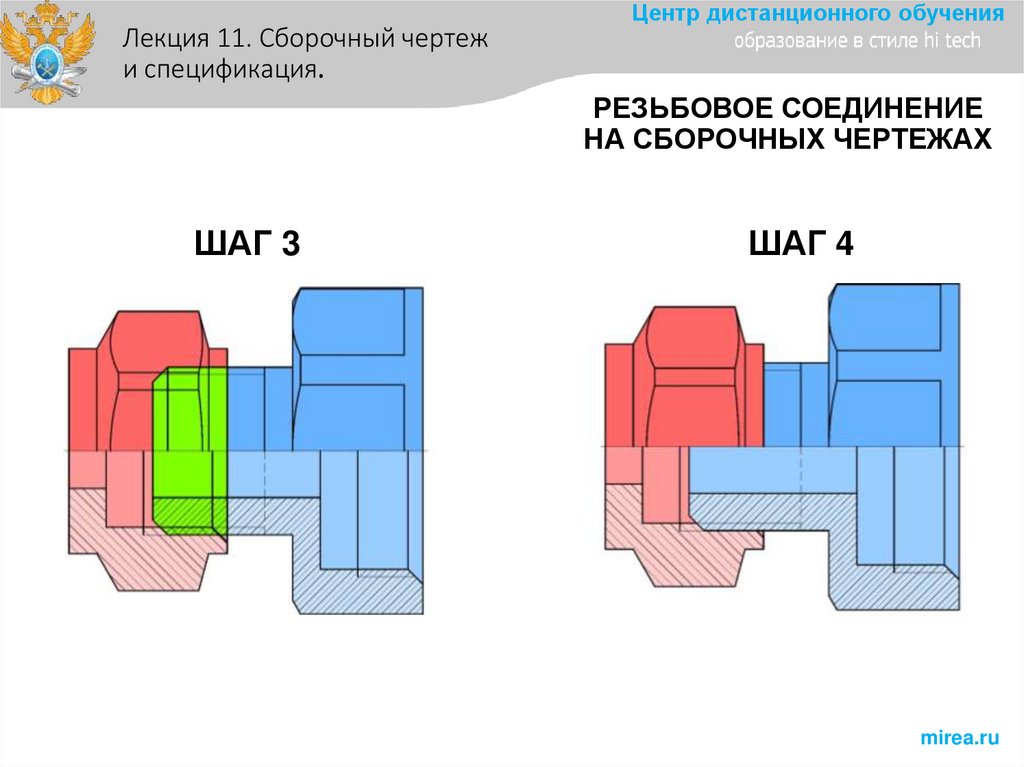

ШАГ 3
ШАГ 4
mirea.ru

20. РЕЗЬБОВОЕ СОЕДИНЕНИЕ НА СБОРОЧНЫХ ЧЕРТЕЖАХ

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
РЕЗЬБОВОЕ СОЕДИНЕНИЕ
НА СБОРОЧНЫХ ЧЕРТЕЖАХ

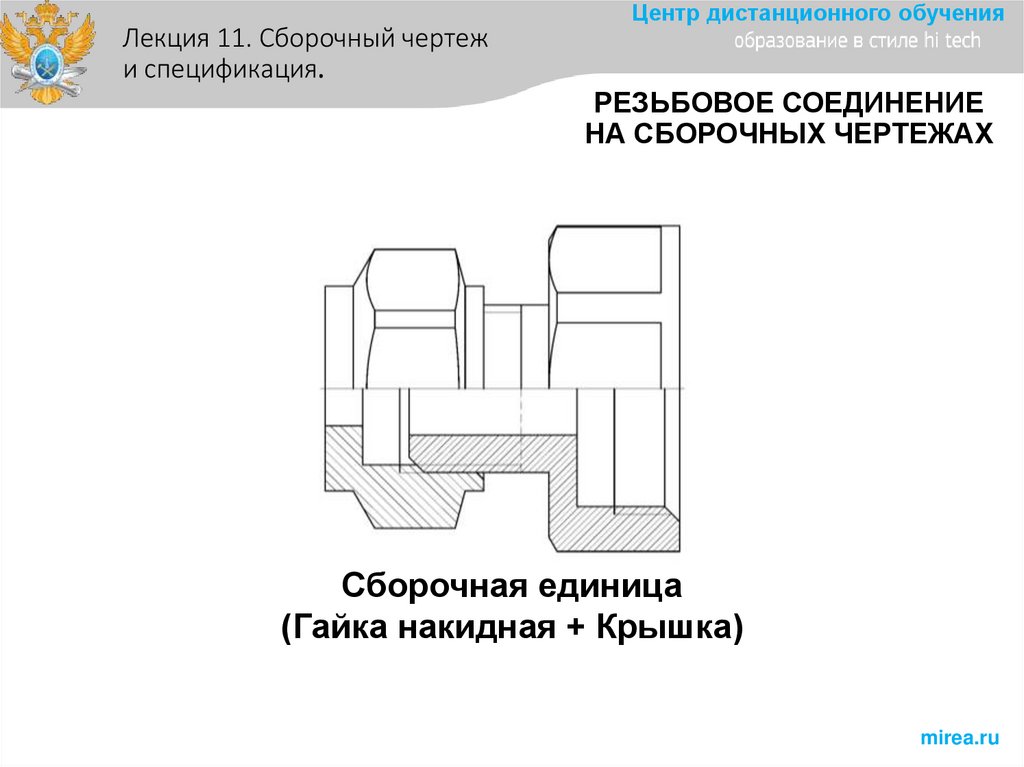

Сборочная единица
(Гайка накидная + Крышка)
mirea.ru

21. Нерассечение сплошных деталей

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
Нерассечение сплошных
деталей
При выполнении разрезов на СБ
сплошные детали (не имеющие пустот)
– валы, оси, пальцы, штыри, ручки,
шпонки, винты и т.п. – показывают в
разрезах
нерассеченными
и
не
заштриховывают,
если
разрезы
являются для них продольными.
Показывают на СБ нерассеченными
шарики, крепежные гайки и шайбы под
них.
В нашем случае не рассекают –
шпиндель (поз. 4), гайку (поз. 8) и шайбу
(поз. 9)
mirea.ru

22. Упрощенное изображение на СБ

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения

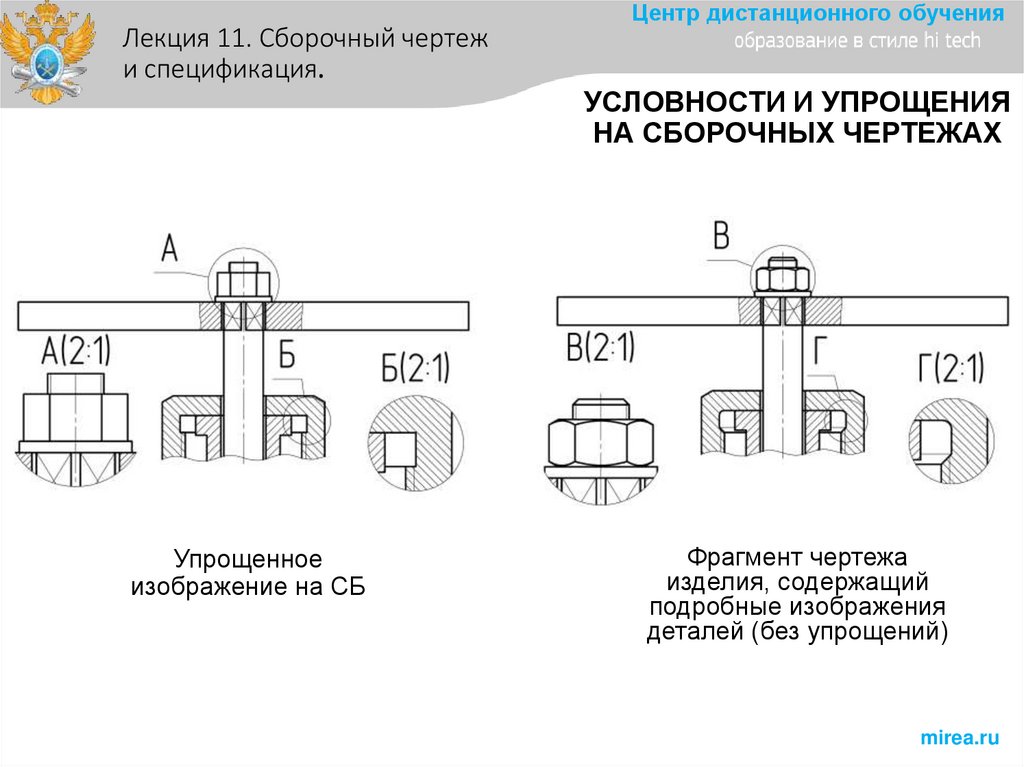

УСЛОВНОСТИ И УПРОЩЕНИЯ
НА СБОРОЧНЫХ ЧЕРТЕЖАХ
Упрощенное
изображение на СБ
Фрагмент чертежа
изделия, содержащий
подробные изображения
деталей (без упрощений)
mirea.ru

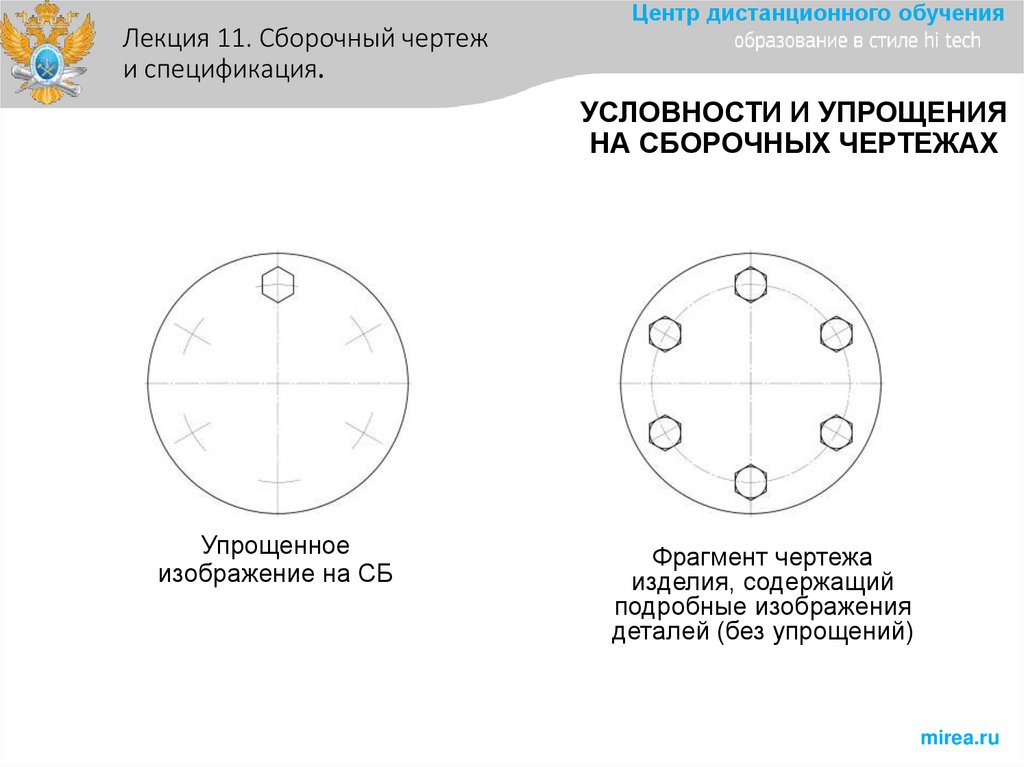

23. Упрощенное изображение на СБ

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения

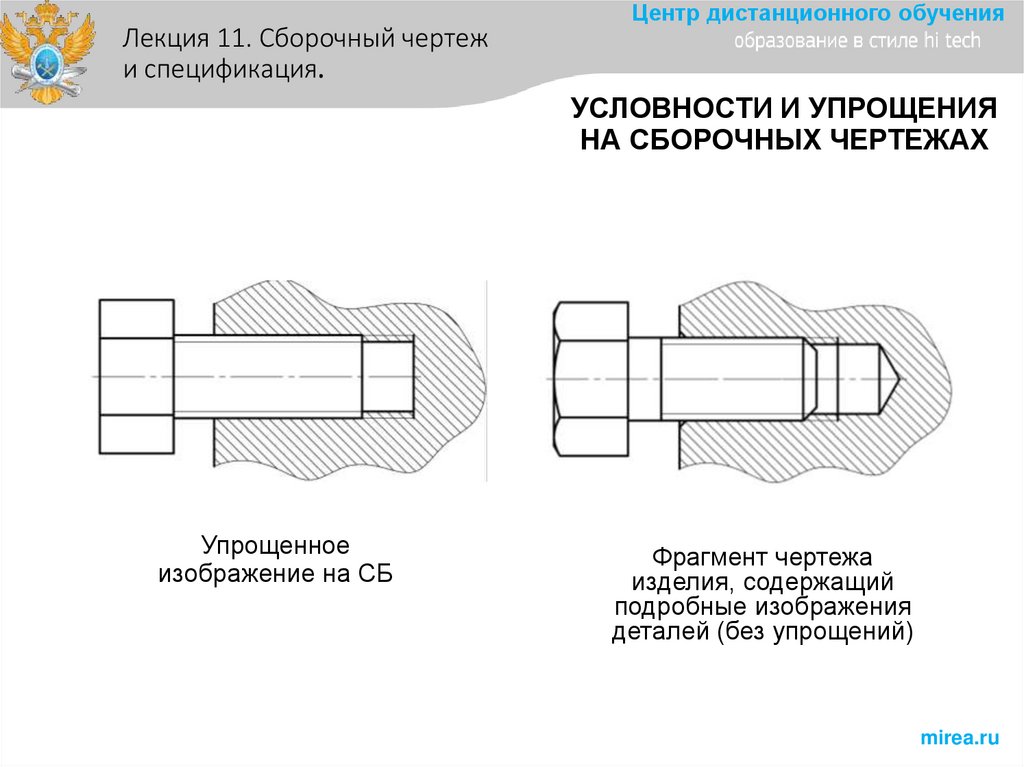

УСЛОВНОСТИ И УПРОЩЕНИЯ
НА СБОРОЧНЫХ ЧЕРТЕЖАХ
Упрощенное
изображение на СБ
Фрагмент чертежа
изделия, содержащий
подробные изображения
деталей (без упрощений)
mirea.ru

24. Упрощенное изображение на СБ

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
УСЛОВНОСТИ И УПРОЩЕНИЯ
НА СБОРОЧНЫХ ЧЕРТЕЖАХ
Упрощенное
изображение на СБ
Фрагмент чертежа
изделия, содержащий
подробные изображения
деталей (без упрощений)
mirea.ru

25.

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения

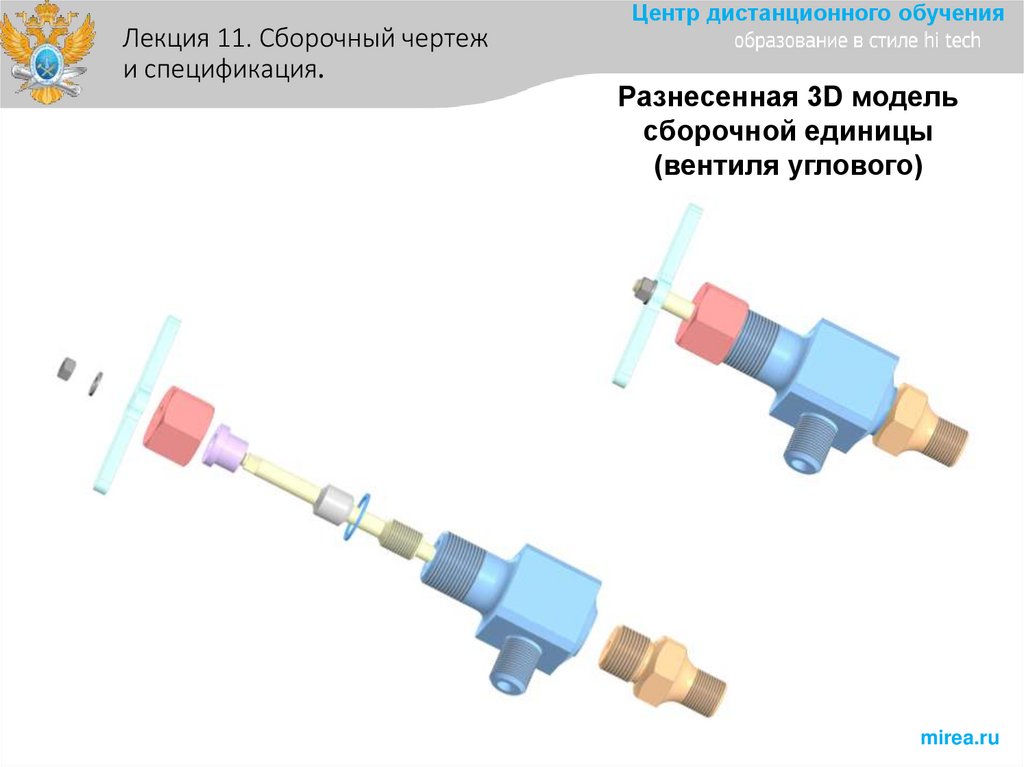

Разнесенная 3D модель
сборочной единицы
(вентиля углового)
mirea.ru

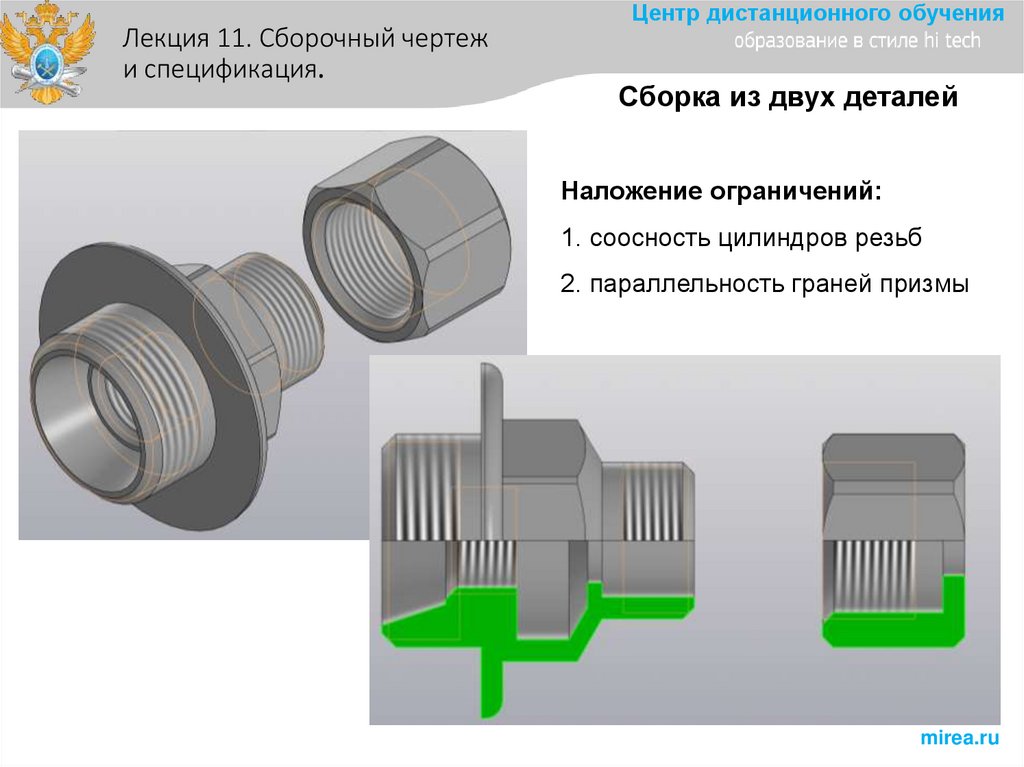

26. Наложение ограничений: 1. соосность цилиндров резьб 2. параллельность граней призмы

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
Сборка из двух деталей
Наложение ограничений:
1. соосность цилиндров резьб
2. параллельность граней призмы
mirea.ru

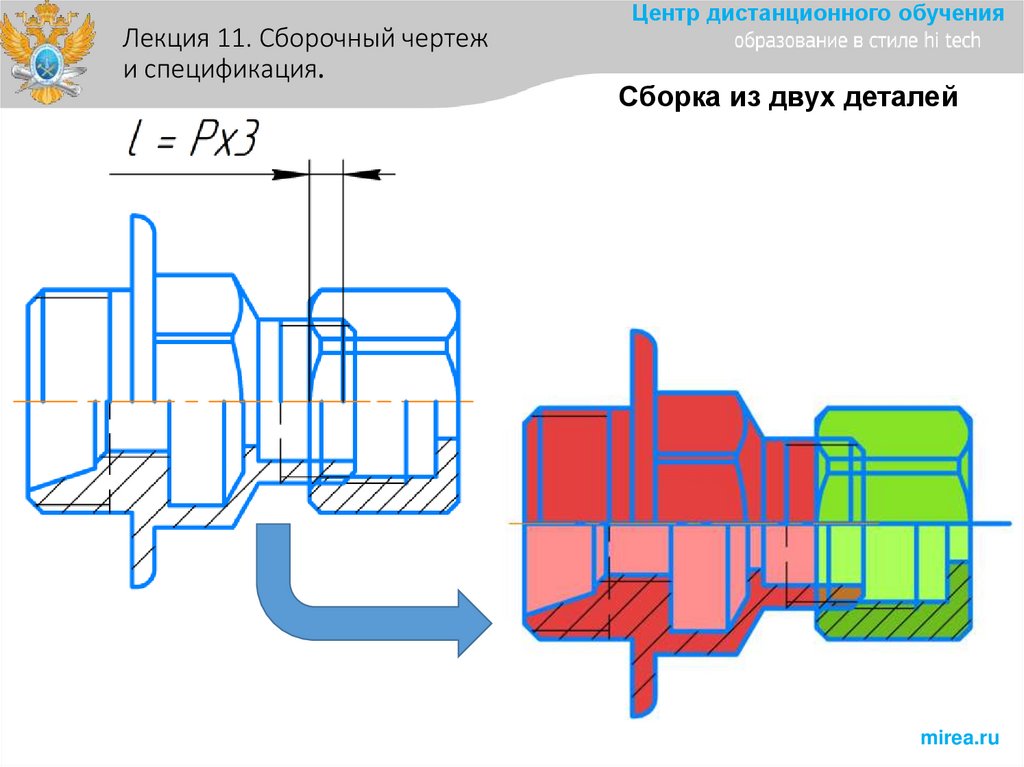

27.

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения

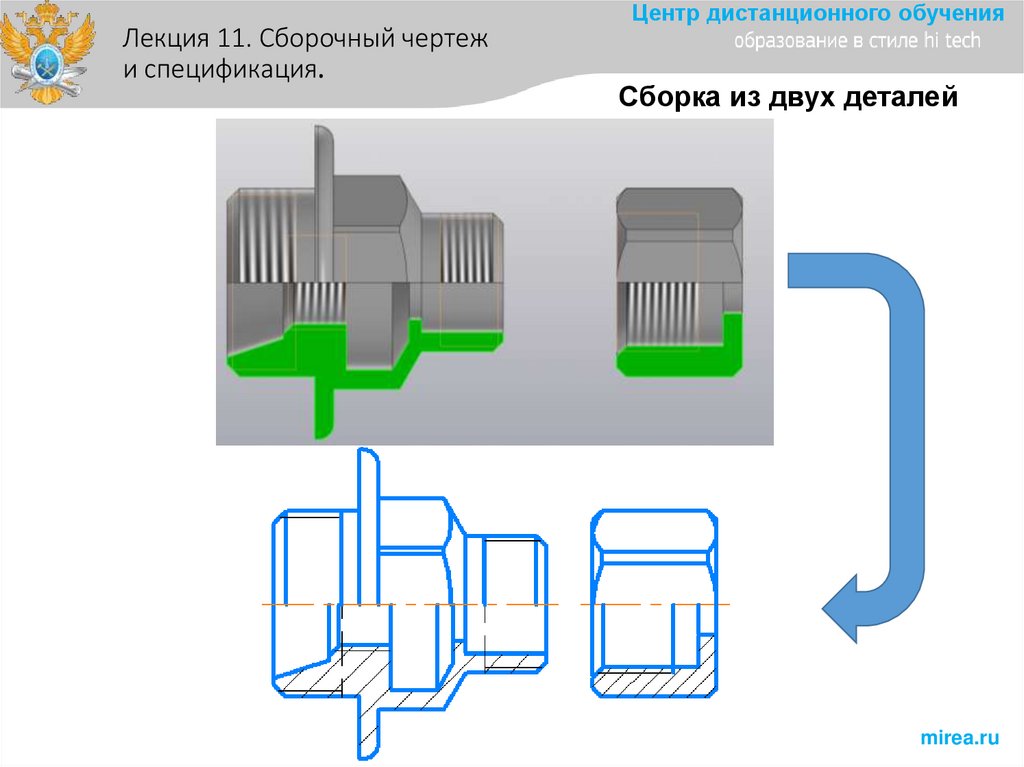

Сборка из двух деталей
mirea.ru

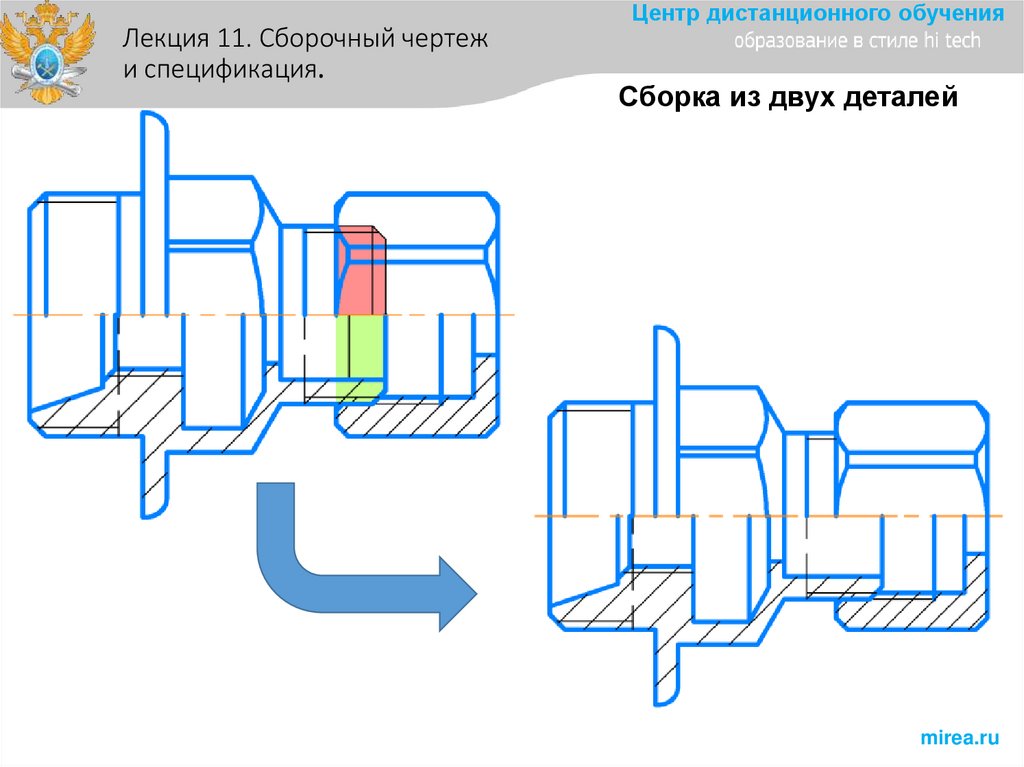

28.

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
Сборка из двух деталей
mirea.ru

29.

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения

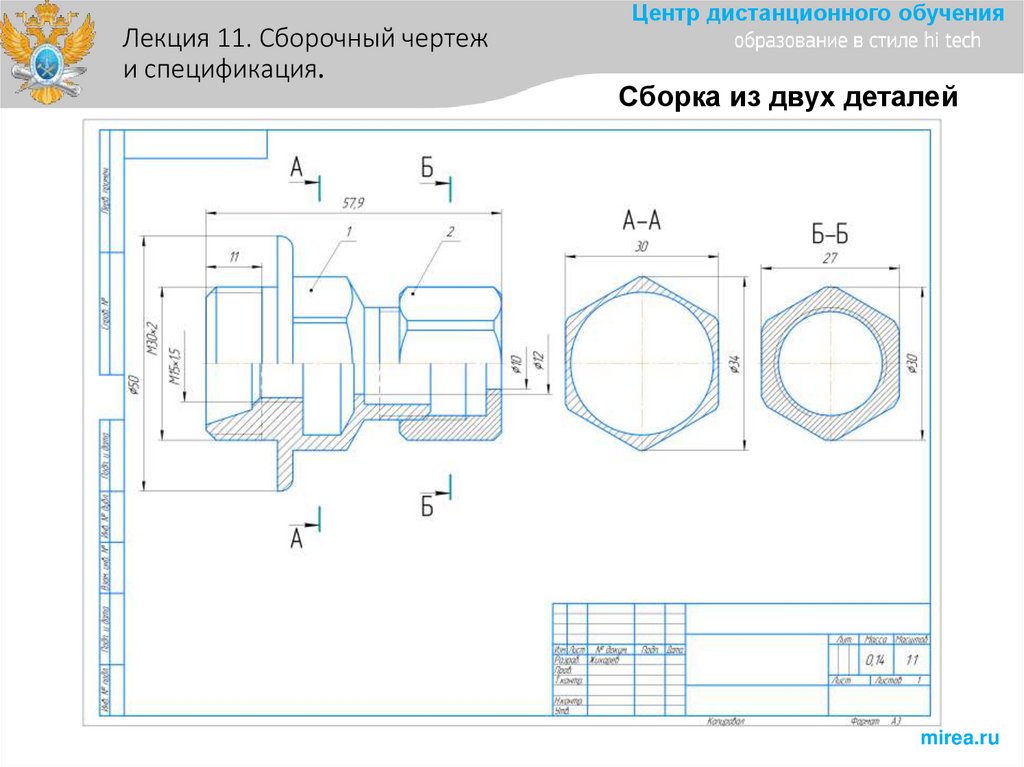

Сборка из двух деталей
mirea.ru

30.

Лекция 11. Сборочный чертеж
и спецификация.
Центр дистанционного обучения
Сборка из двух деталей
mirea.ru
