Лекция 1

1.

Лекция 1.
Методы проектирования. Комплекс
чертежей. Правила оформления
чертежа. ЕСКД.
Кафедра «Прикладная механика
инжиниринг технических систем
Якушев Алексей Олегович
Быков Александр Валерьевич
Черняев Дмитрий Олегович

2. КРАТКИЙ ИСТОРИЧЕСКИЙ ОЧЕРК РАЗВИТИЯ ДИСЦИПЛИНЫ

Сведения и приемы построений, обуславливаемые потребностью в
плоских
изображениях
пространственных
форм,
накапливались
постепенно еще с древних времен.
Первые рисунки, выполненные с использованием прямоугольных
проекций, встречаются на стенах древних храмов и дворцах Египта и
Ассирии. Во времена древней Греции и Рима для построения
изображений также применялись прямоугольные и центральные проекции
на одну плоскость.
В России планы Пскова (XVI ст.), Москвы (XVII ст.)
свидетельствуют о том, что уже тогда было представление об
аксонометрии.
Начиная со времен Петра 1 технические рисунки,
касающиеся
судостроения,
гидротехники,
архитектуры
выполнялись в прямоугольных проекциях. В это же время черчение
начали преподавать во всех технических вузах страны.
2
20.01.2026

3. Введение

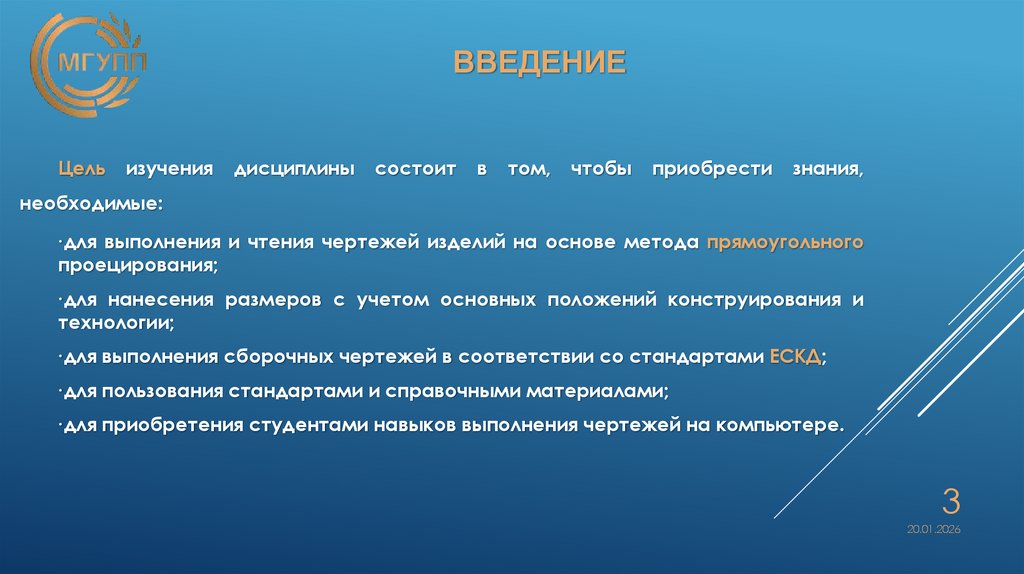

ВВЕДЕНИЕ
Цель
изучения
дисциплины
состоит
в
том,
чтобы
приобрести
знания,
необходимые:
∙для выполнения и чтения чертежей изделий на основе метода прямоугольного
проецирования;
∙для нанесения размеров с учетом основных положений конструирования и
технологии;
∙для выполнения сборочных чертежей в соответствии со стандартами ЕСКД;
∙для пользования стандартами и справочными материалами;
∙для приобретения студентами навыков выполнения чертежей на компьютере.
3
20.01.2026

4. Виды конструкторских документов

ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
Единая система конструкторской документации (ЕСКД) комплекс государственных стандартов, устанавливающих
взаимосвязанные правила и положения по порядку разработки,
оформления и обращения конструкторской документации,
разрабатываемой и применяемой организациями и
предприятиями.
4
20.01.2026

5.

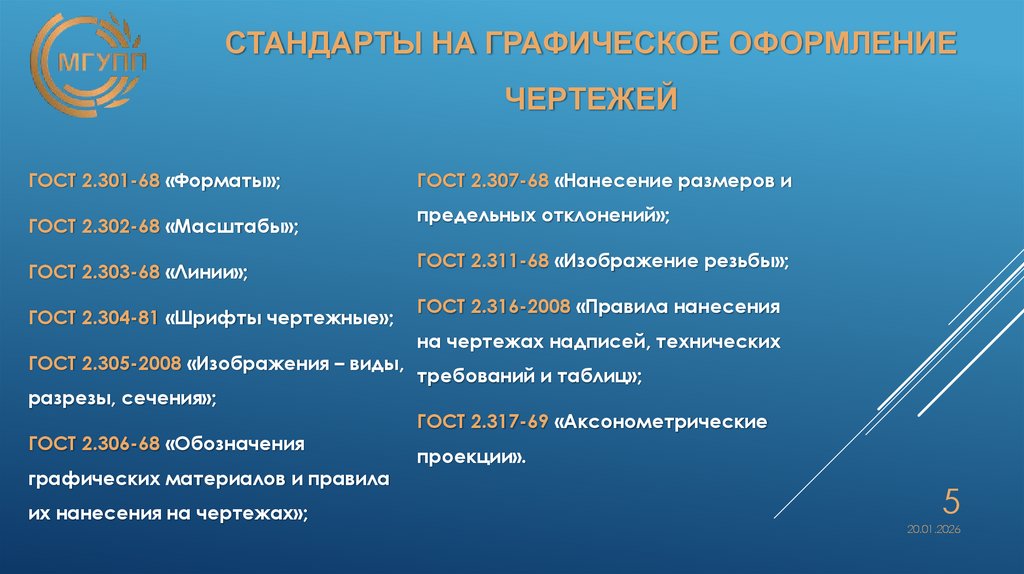

СТАНДАРТЫ НА ГРАФИЧЕСКОЕ ОФОРМЛЕНИЕ
ЧЕРТЕЖЕЙ
ГОСТ 2.301-68 «Форматы»;
ГОСТ 2.302-68 «Масштабы»;
ГОСТ 2.303-68 «Линии»;
ГОСТ 2.304-81 «Шрифты чертежные»;
ГОСТ 2.305-2008 «Изображения – виды,
разрезы, сечения»;
ГОСТ 2.306-68 «Обозначения
графических материалов и правила
их нанесения на чертежах»;
ГОСТ 2.307-68 «Нанесение размеров и
предельных отклонений»;
ГОСТ 2.311-68 «Изображение резьбы»;
ГОСТ 2.316-2008 «Правила нанесения
на чертежах надписей, технических
требований и таблиц»;
ГОСТ 2.317-69 «Аксонометрические
проекции».
5
20.01.2026

6.

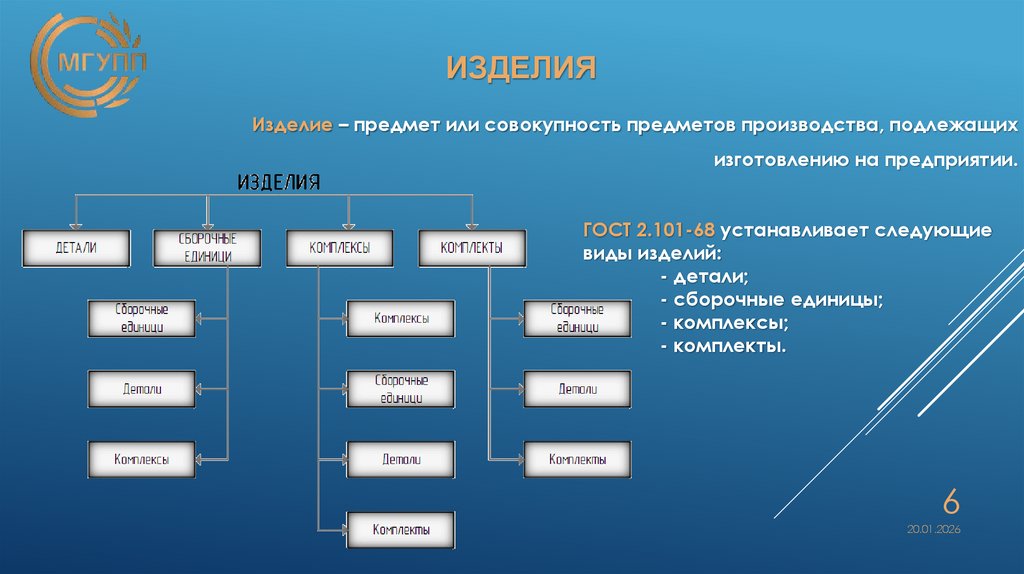

ИЗДЕЛИЯ
Изделие – предмет или совокупность предметов производства, подлежащих
изготовлению на предприятии.
ГОСТ 2.101-68 устанавливает следующие
виды изделий:
- детали;
- сборочные единицы;
- комплексы;
- комплекты.
6
20.01.2026

7.

ДЕТАЛЬ
7
20.01.2026

8.

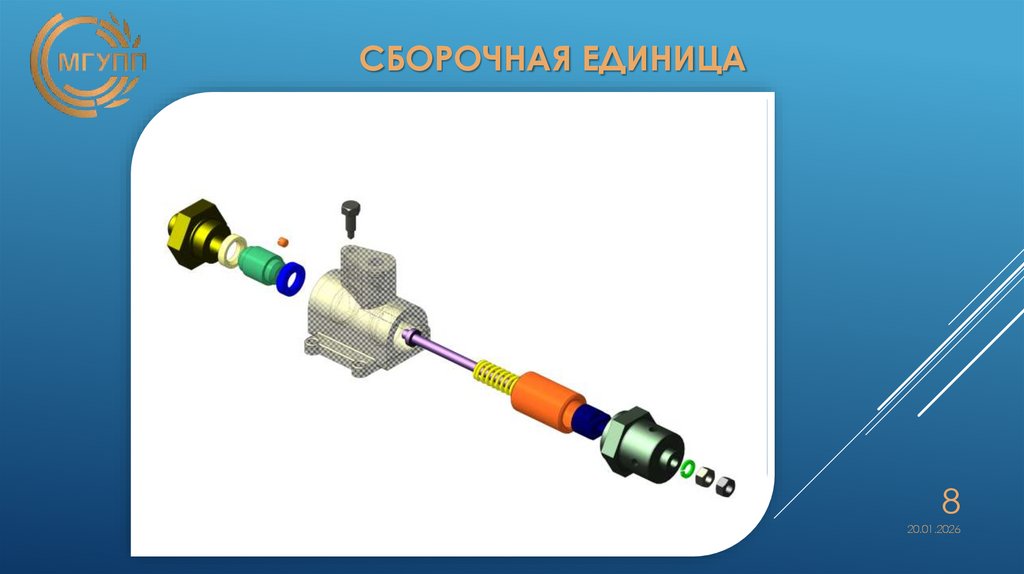

СБОРОЧНАЯ ЕДИНИЦА
8
20.01.2026

9.

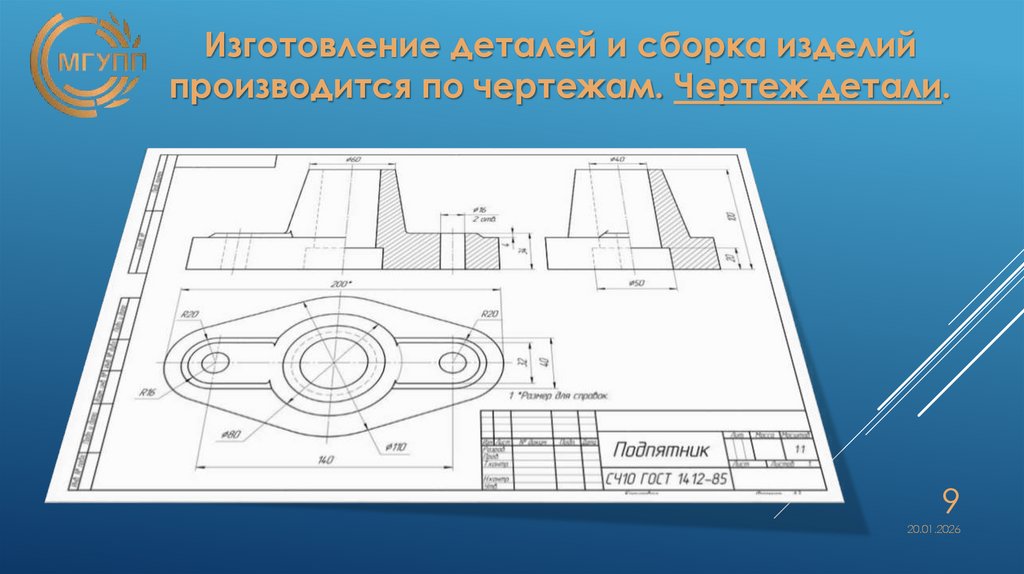

Изготовление деталей и сборка изделий
производится по чертежам. Чертеж детали.
9
20.01.2026

10.

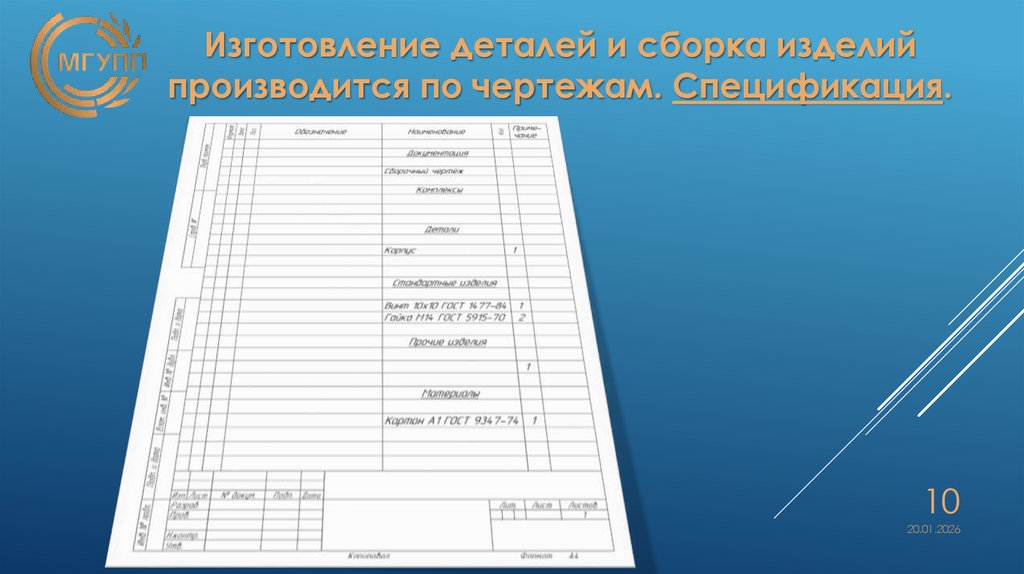

Изготовление деталей и сборка изделий
производится по чертежам. Спецификация.
10
20.01.2026

11.

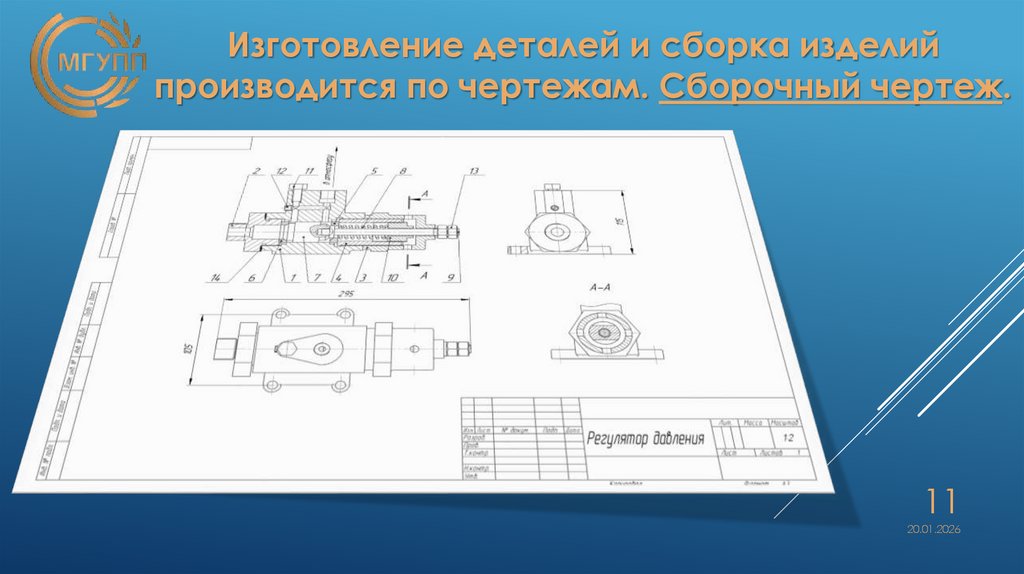

Изготовление деталей и сборка изделий
производится по чертежам. Сборочный чертеж.
11
20.01.2026

12.

Изготовление деталей и сборка изделий
производится по чертежам. Чертеж общего вида.
12
20.01.2026

13.

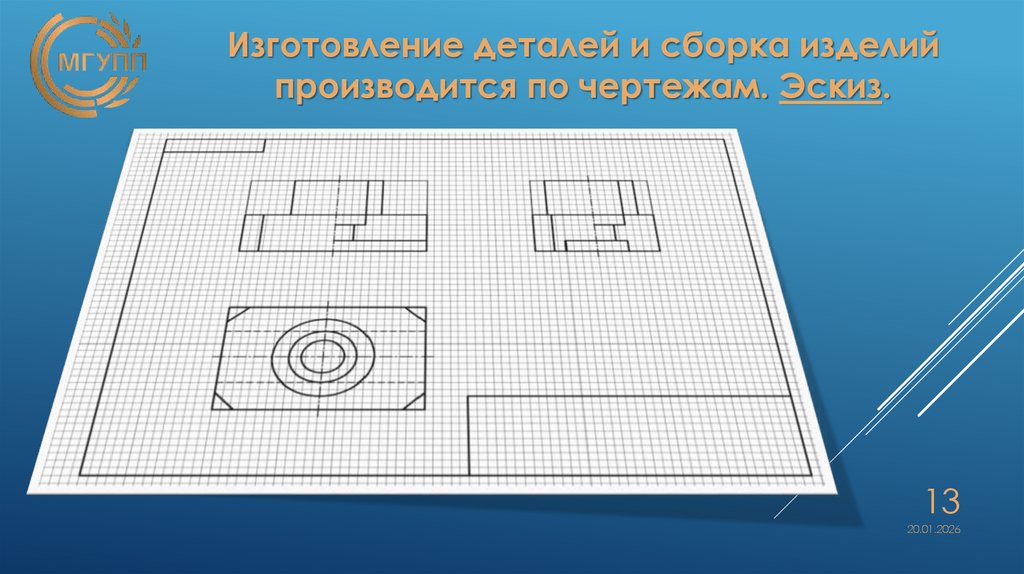

Изготовление деталей и сборка изделий
производится по чертежам. Эскиз.
13
20.01.2026

14.

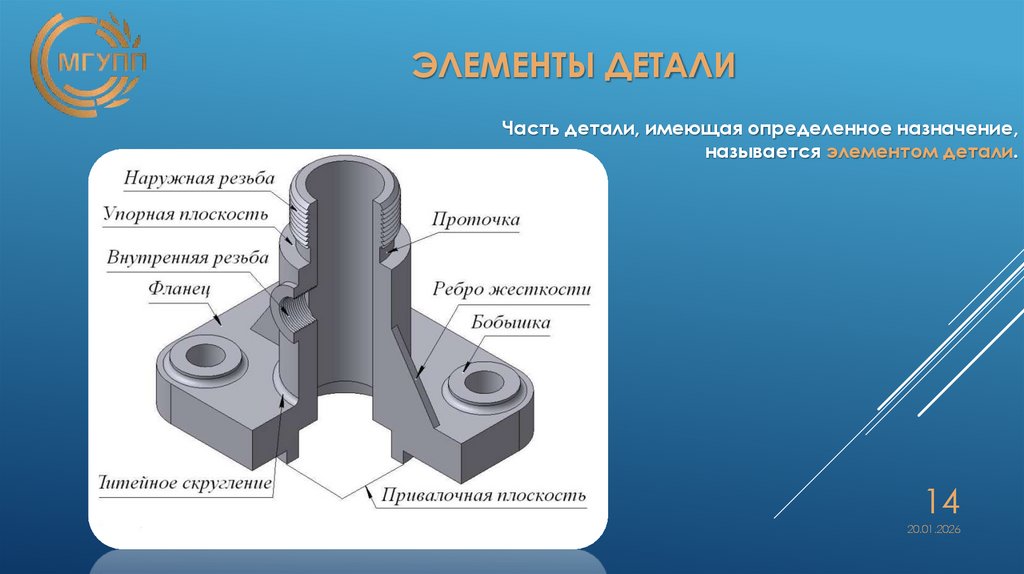

ЭЛЕМЕНТЫ ДЕТАЛИ
Часть детали, имеющая определенное назначение,
называется элементом детали.
14
20.01.2026

15.

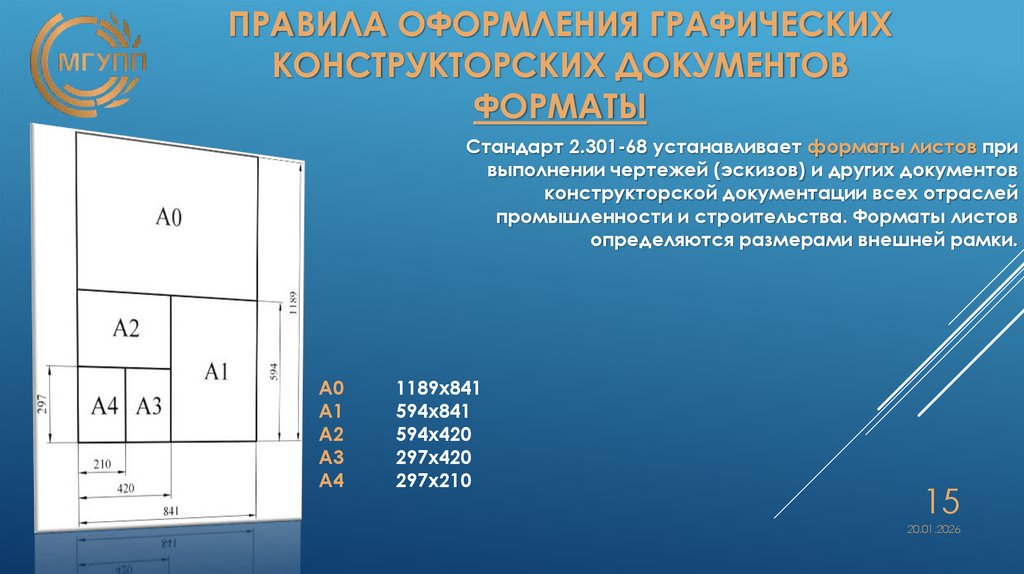

ПРАВИЛА ОФОРМЛЕНИЯ ГРАФИЧЕСКИХ
КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
ФОРМАТЫ
Стандарт 2.301-68 устанавливает форматы листов при
выполнении чертежей (эскизов) и других документов
конструкторской документации всех отраслей
промышленности и строительства. Форматы листов
определяются размерами внешней рамки.
А0
А1
А2
А3
А4
1189х841
594х841
594х420
297х420
297х210
15
20.01.2026

16.

ПРАВИЛА ОФОРМЛЕНИЯ ГРАФИЧЕСКИХ
КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

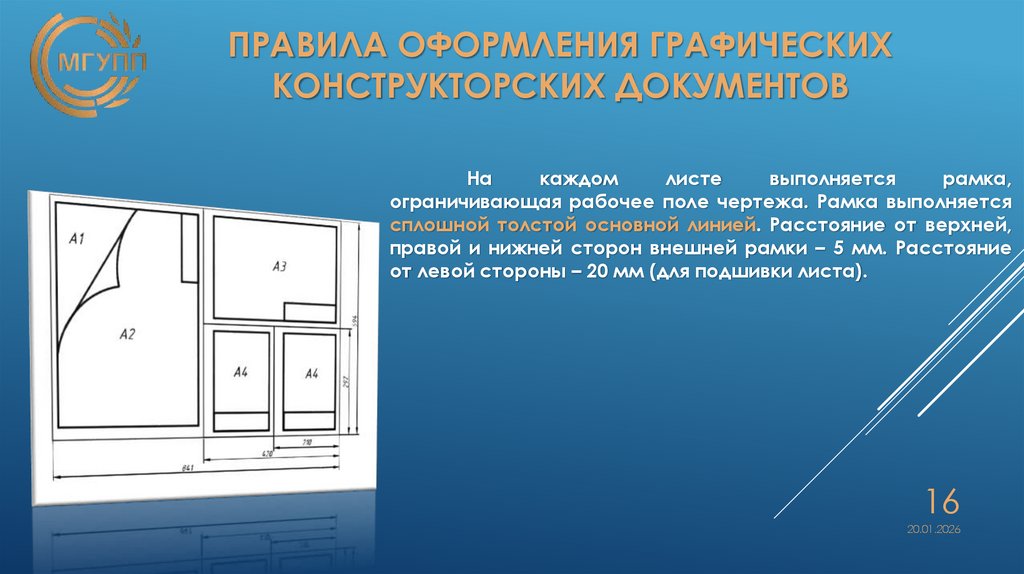

На
каждом
листе
выполняется
рамка,
ограничивающая рабочее поле чертежа. Рамка выполняется
сплошной толстой основной линией. Расстояние от верхней,
правой и нижней сторон внешней рамки – 5 мм. Расстояние
от левой стороны – 20 мм (для подшивки листа).
16
20.01.2026

17.

ПРАВИЛА ОФОРМЛЕНИЯ ГРАФИЧЕСКИХ
КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

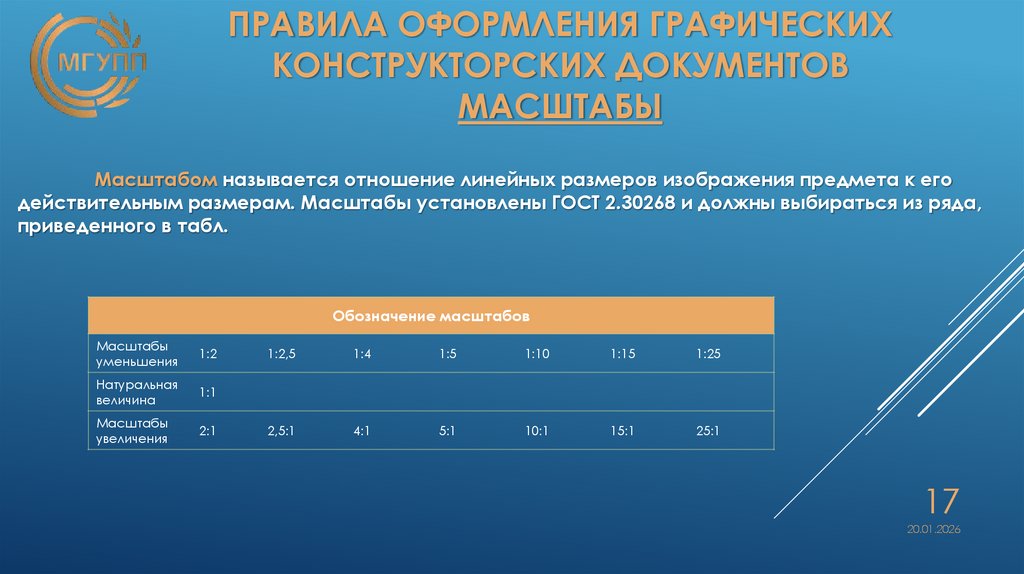

МАСШТАБЫ
Масштабом называется отношение линейных размеров изображения предмета к его
действительным размерам. Масштабы установлены ГОСТ 2.30268 и должны выбираться из ряда,
приведенного в табл.
Обозначение масштабов
Масштабы
уменьшения
1:2
Натуральная
величина
1:1
Масштабы
увеличения
2:1
1:2,5
1:4
1:5
1:10
1:15
1:25
2,5:1
4:1
5:1
10:1
15:1
25:1
17
20.01.2026

18.

ПРАВИЛА ОФОРМЛЕНИЯ ГРАФИЧЕСКИХ
КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

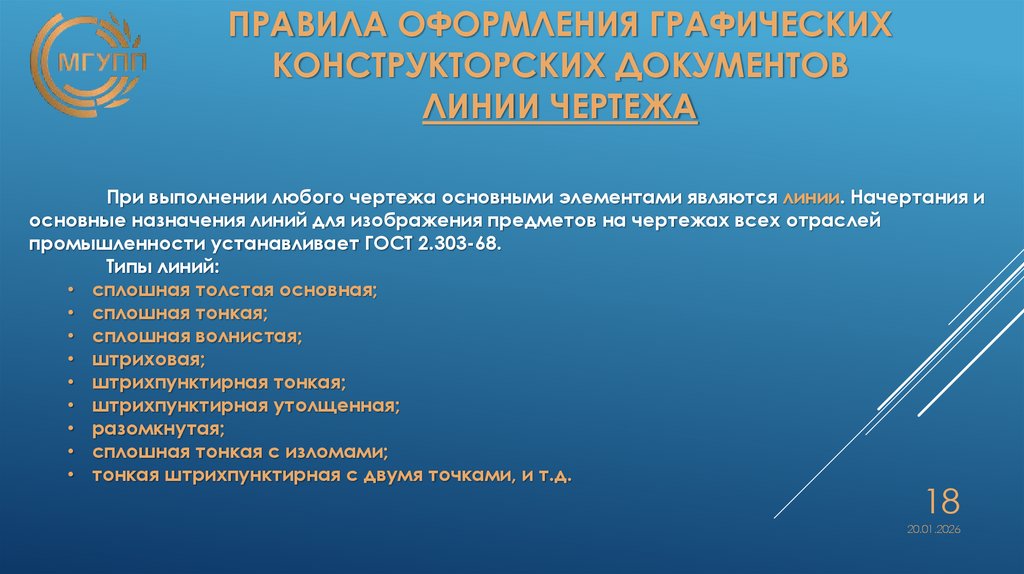

ЛИНИИ ЧЕРТЕЖА
При выполнении любого чертежа основными элементами являются линии. Начертания и
основные назначения линий для изображения предметов на чертежах всех отраслей
промышленности устанавливает ГОСТ 2.303-68.
Типы линий:
• сплошная толстая основная;
• сплошная тонкая;
• сплошная волнистая;
• штриховая;
• штрихпунктирная тонкая;
• штрихпунктирная утолщенная;
• разомкнутая;
• сплошная тонкая с изломами;
• тонкая штрихпунктирная с двумя точками, и т.д.
18
20.01.2026

19.

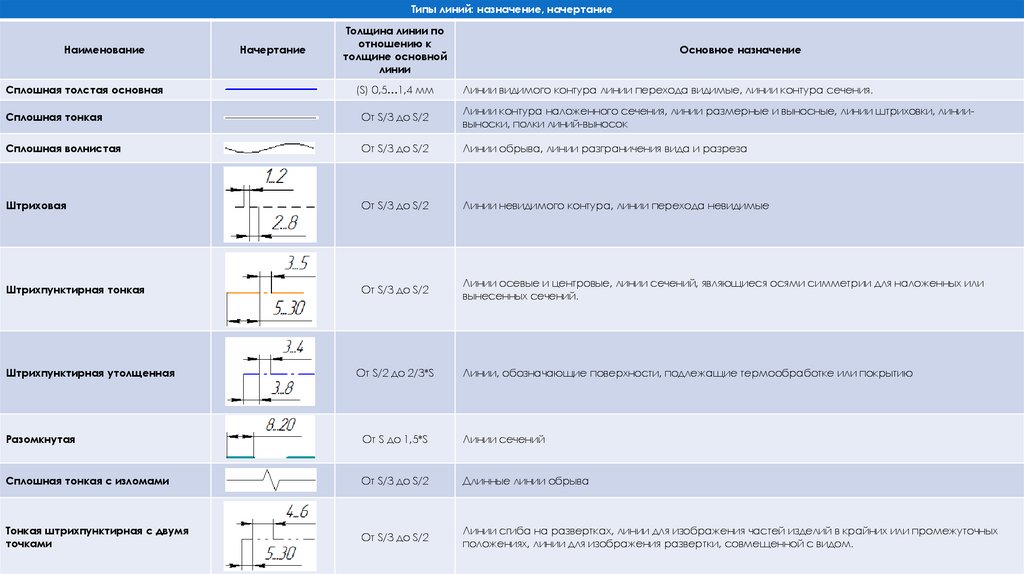

Типы линий: назначение, начертание
Наименование
Начертание
Толщина линии по
отношению к
толщине основной
линии
Основное назначение
Сплошная толстая основная
(S) 0,5…1,4 мм
Линии видимого контура линии перехода видимые, линии контура сечения.
Сплошная тонкая
От S/3 до S/2
Линии контура наложенного сечения, линии размерные и выносные, линии штриховки, линиивыноски, полки линий-выносок
Сплошная волнистая
От S/3 до S/2
Линии обрыва, линии разграничения вида и разреза
Штриховая
От S/3 до S/2
Линии невидимого контура, линии перехода невидимые
Штрихпунктирная тонкая
От S/3 до S/2
Линии осевые и центровые, линии сечений, являющиеся осями симметрии для наложенных или
вынесенных сечений.
Штрихпунктирная утолщенная
От S/2 до 2/3*S
Линии, обозначающие поверхности, подлежащие термообработке или покрытию
Разомкнутая
От S до 1,5*S
Линии сечений
Сплошная тонкая с изломами
От S/3 до S/2
Длинные линии обрыва
Тонкая штрихпунктирная с двумя
точками
От S/3 до S/2
Линии сгиба на развертках, линии для изображения частей изделий в крайних или20.01.2026
промежуточных
положениях, линии для изображения развертки, совмещенной с видом.
19

20.

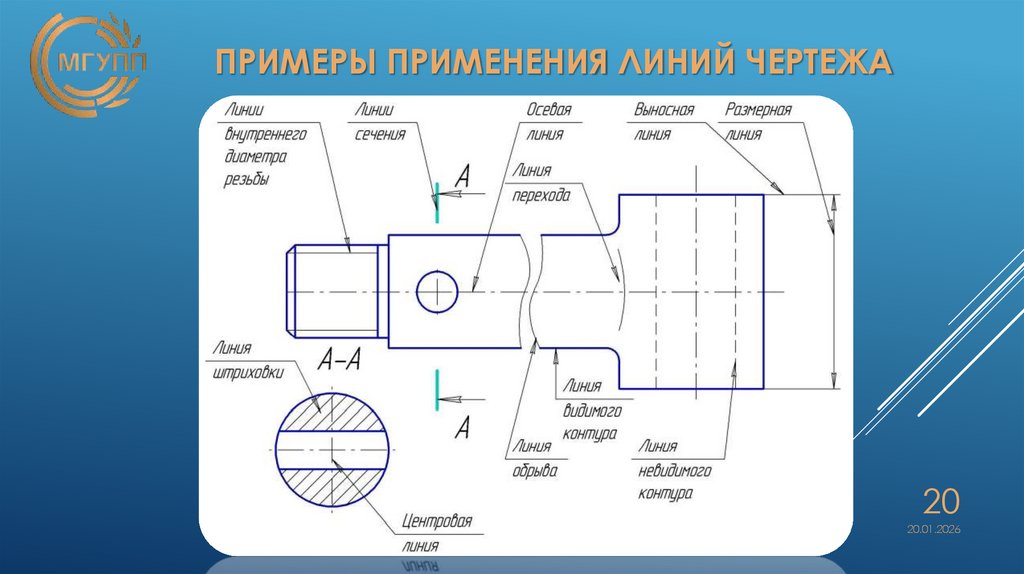

ПРИМЕРЫ ПРИМЕНЕНИЯ ЛИНИЙ ЧЕРТЕЖА
20
20.01.2026
