Методические материалы по выполнению задания, варианты задания и образец выполнения задания (1)

1.

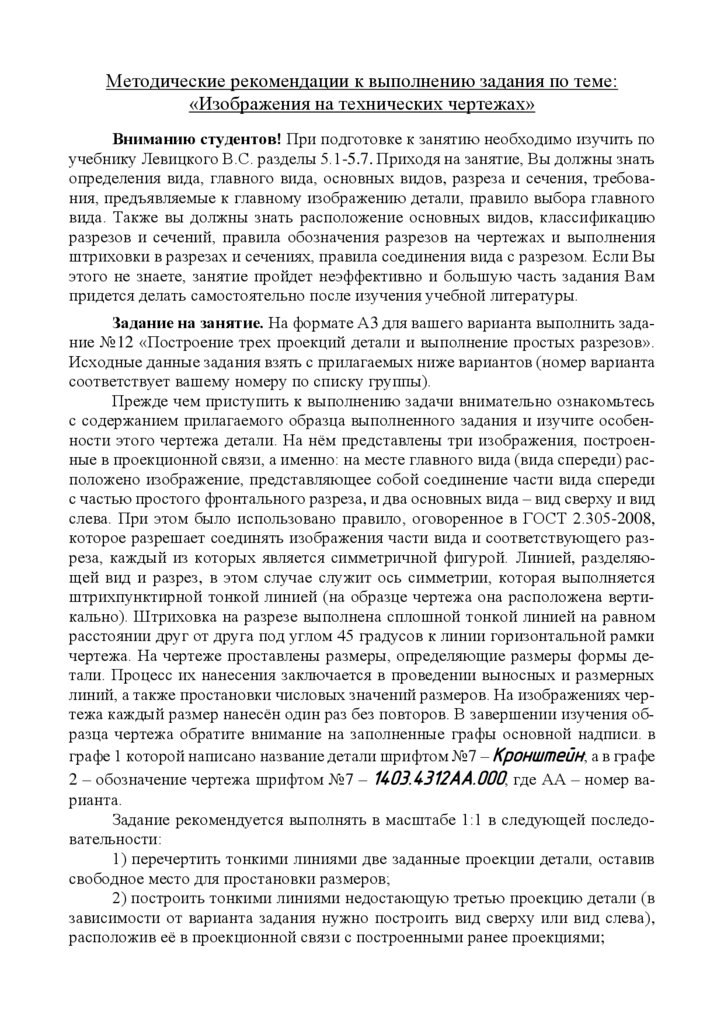

Методические рекомендации к выполнению задания по теме:
«Изображения на технических чертежах»
Вниманию студентов! При подготовке к занятию необходимо изучить по
учебнику Левицкого В.С. разделы 5.1-5.7. Приходя на занятие, Вы должны знать
определения вида, главного вида, основных видов, разреза и сечения, требования, предъявляемые к главному изображению детали, правило выбора главного
вида. Также вы должны знать расположение основных видов, классификацию
разрезов и сечений, правила обозначения разрезов на чертежах и выполнения
штриховки в разрезах и сечениях, правила соединения вида с разрезом. Если Вы
этого не знаете, занятие пройдет неэффективно и большую часть задания Вам
придется делать самостоятельно после изучения учебной литературы.
Задание на занятие. На формате А3 для вашего варианта выполнить задание №12 «Построение трех проекций детали и выполнение простых разрезов».
Исходные данные задания взять с прилагаемых ниже вариантов (номер варианта
соответствует вашему номеру по списку группы).
Прежде чем приступить к выполнению задачи внимательно ознакомьтесь
с содержанием прилагаемого образца выполненного задания и изучите особенности этого чертежа детали. На нём представлены три изображения, построенные в проекционной связи, а именно: на месте главного вида (вида спереди) расположено изображение, представляющее собой соединение части вида спереди
с частью простого фронтального разреза, и два основных вида – вид сверху и вид
слева. При этом было использовано правило, оговоренное в ГОСТ 2.305-2008,
которое разрешает соединять изображения части вида и соответствующего разреза, каждый из которых является симметричной фигурой. Линией, разделяющей вид и разрез, в этом случае служит ось симметрии, которая выполняется
штрихпунктирной тонкой линией (на образце чертежа она расположена вертикально). Штриховка на разрезе выполнена сплошной тонкой линией на равном
расстоянии друг от друга под углом 45 градусов к линии горизонтальной рамки
чертежа. На чертеже проставлены размеры, определяющие размеры формы детали. Процесс их нанесения заключается в проведении выносных и размерных
линий, а также простановки числовых значений размеров. На изображениях чертежа каждый размер нанесён один раз без повторов. В завершении изучения образца чертежа обратите внимание на заполненные графы основной надписи. в
графе 1 которой написано название детали шрифтом №7 – Кронштейн; а в графе
2 – обозначение чертежа шрифтом №7 – 1403.4312АА.000, где АА – номер варианта.
Задание рекомендуется выполнять в масштабе 1:1 в следующей последовательности:
1) перечертить тонкими линиями две заданные проекции детали, оставив
свободное место для простановки размеров;
2) построить тонкими линиями недостающую третью проекцию детали (в
зависимости от варианта задания нужно построить вид сверху или вид слева),
расположив её в проекционной связи с построенными ранее проекциями;

2.

3) выполнить простые разрезы на изображениях детали согласно схемы,
приведенной на карточке с заданием (на схеме прямоугольниками показаны
изображения трёх основных видов детали – спереди, слева, сверху; если заштрихована вся область проекции – нужно выполнить простой разрез и поместить его
на месте соответствующего вида; если заштрихована половина области проекции – выполнить простой разрез, совмещённый с соответствующим видом, т.е.
оставить половину вида, а вместо второй половины вида поместить половину
разреза). Вид с разрезом, как правило, соединяются штрихпунктирной осевой линией; штриховку в разрезах выполнить сплошной тонкой линией под углом 45
градусов к линии горизонтальной рамки чертежа;
4) проставить размеры, распределив их равномерно на трёх изображениях,
не забывая при этом, что размеры, относящиеся к одному элементу формы детали, желательно проставлять на одном изображении. Также нужно иметь в виду,
что размеры от линий невидимого контура не проставляются (лишь в том случае,
когда нет возможности выполнить необходимый разрез); пересечения размерных линий с выносными не допускается;
5) обвести построенные изображения детали, соблюдая толщину и яркость
линий;
6) заполнить основную надпись, в графе 1 которой написать чертежным
шрифтом №7 название детали, указанное на карточке задания. Указать также фамилии студента и преподавателя, масштаб и номер группы.

3.

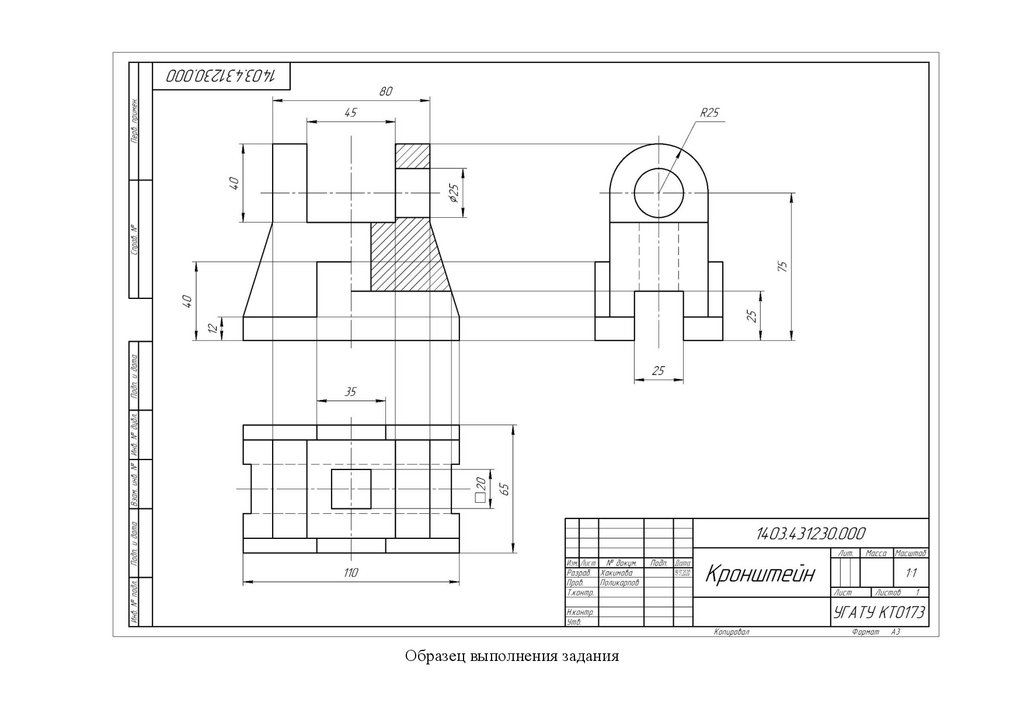

Образец выполнения задания

4.

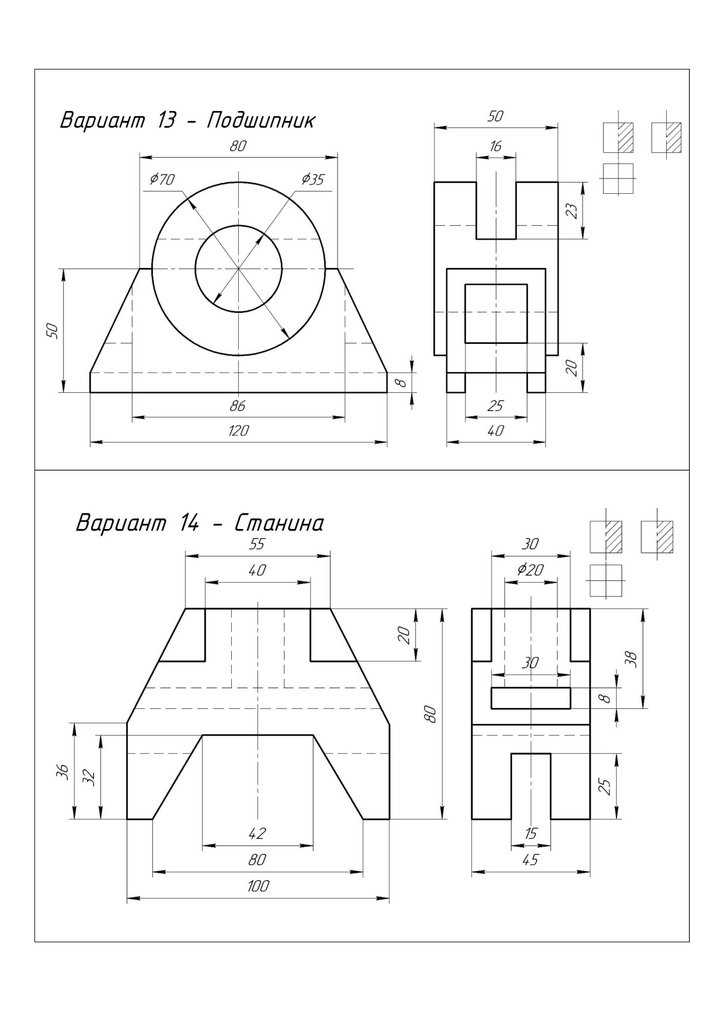

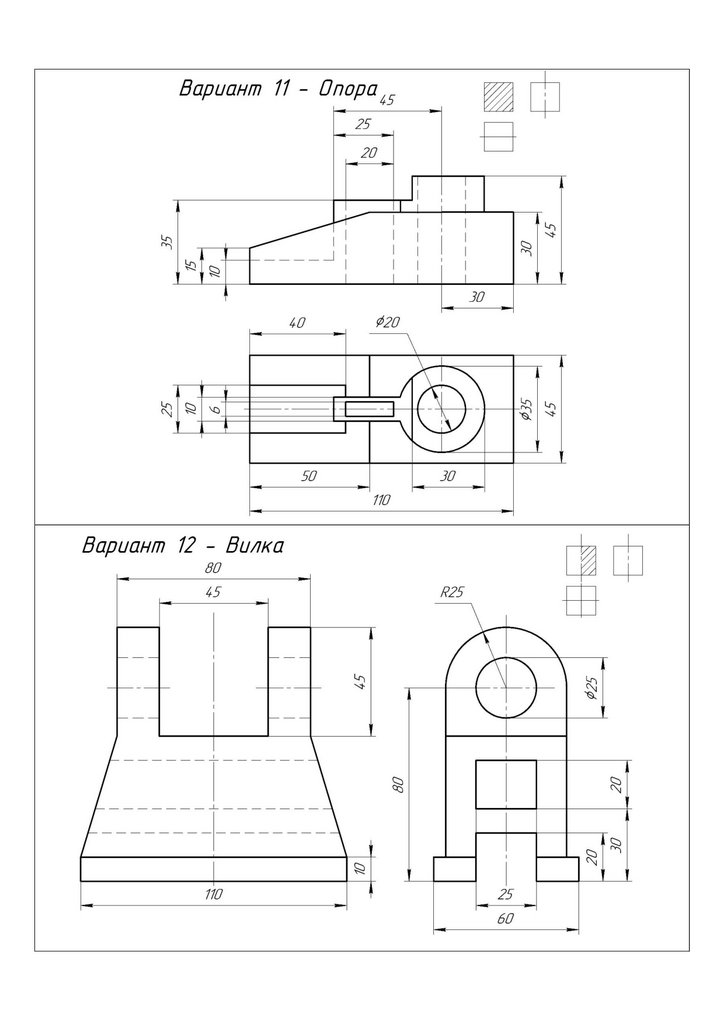

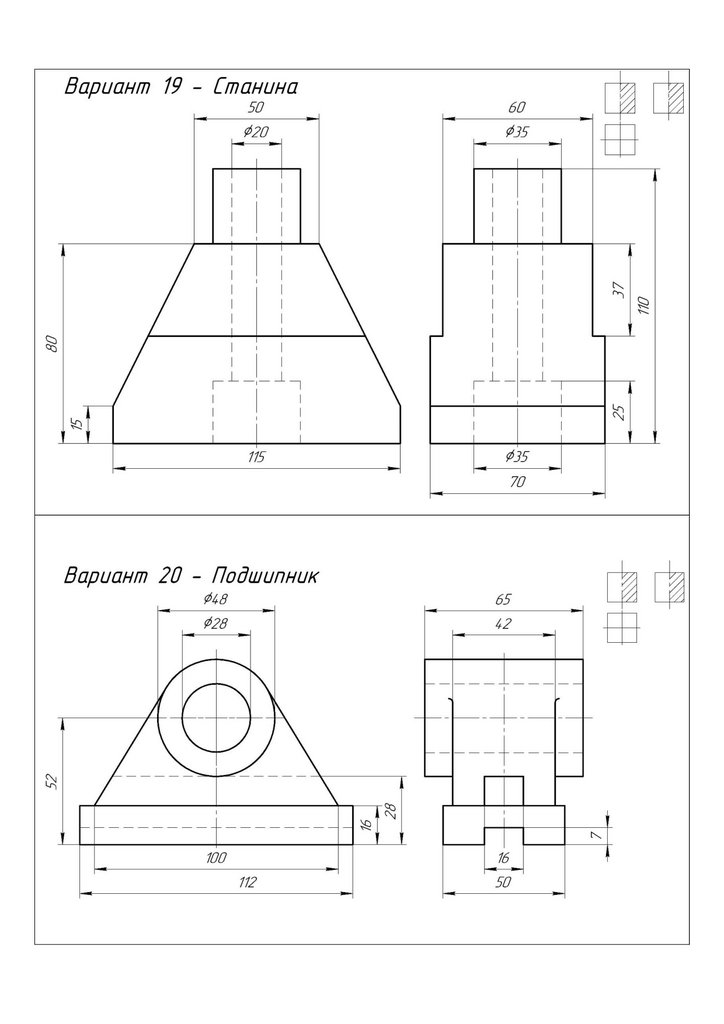

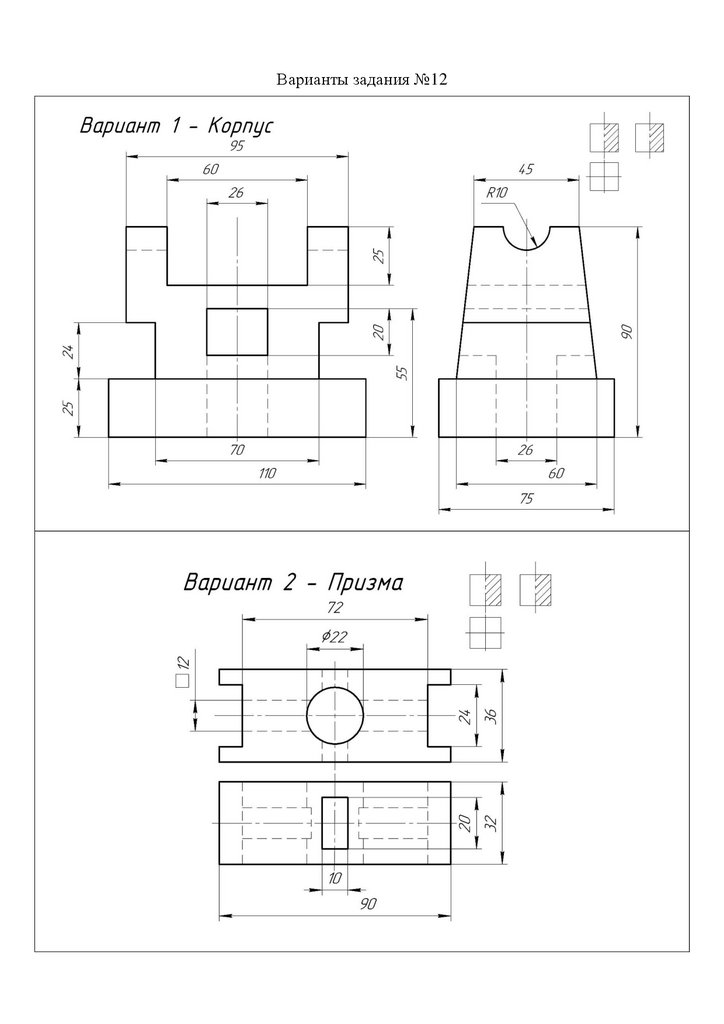

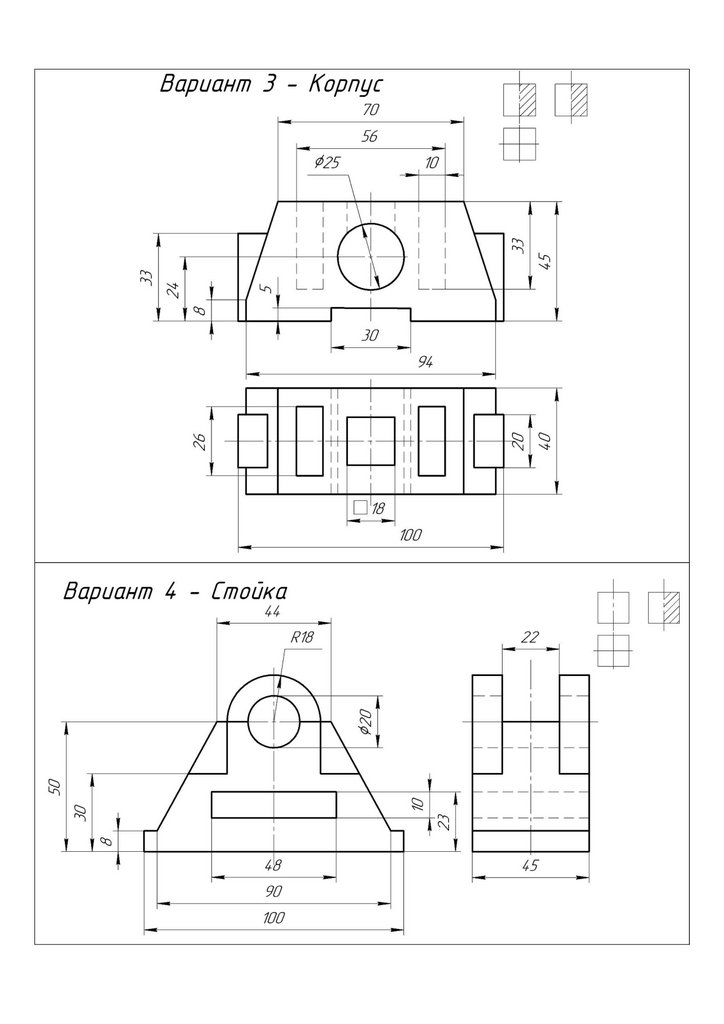

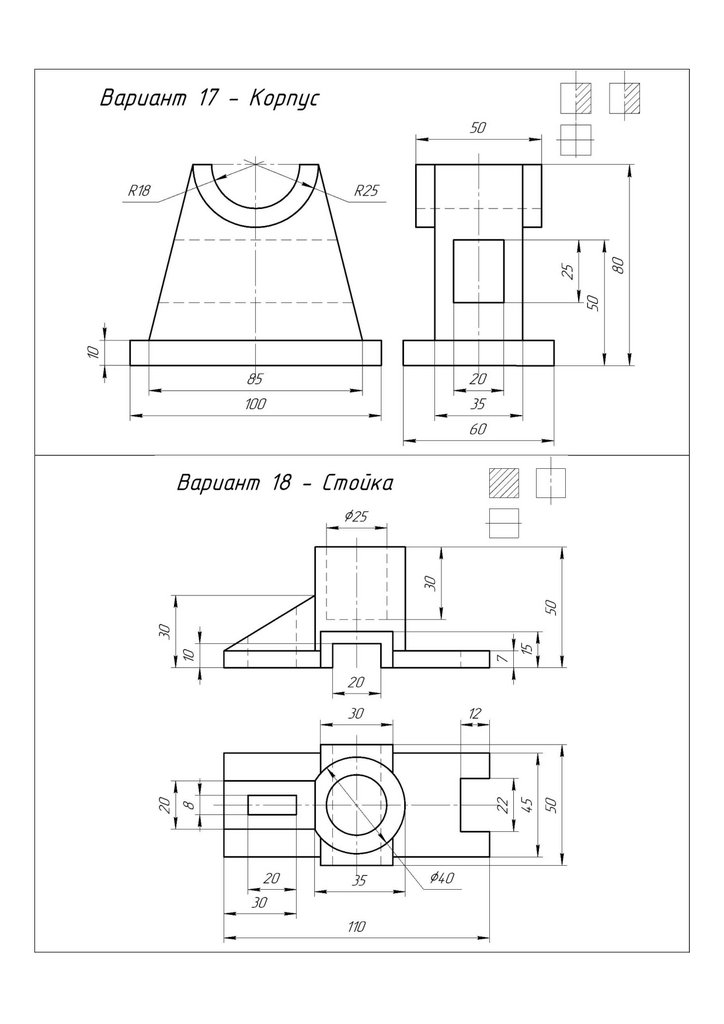

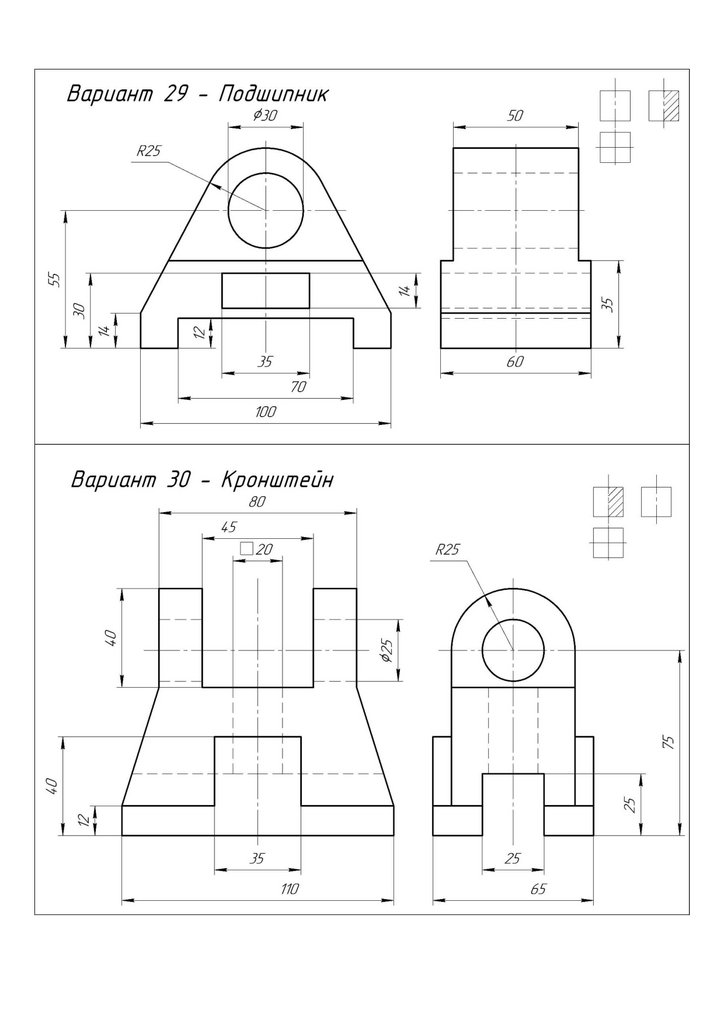

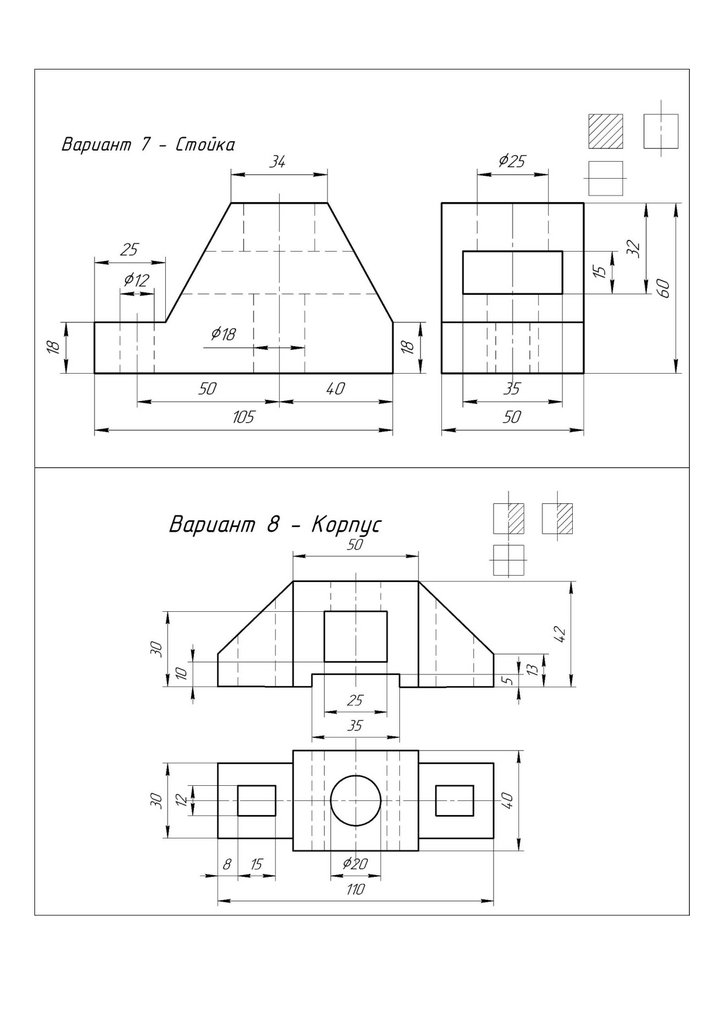

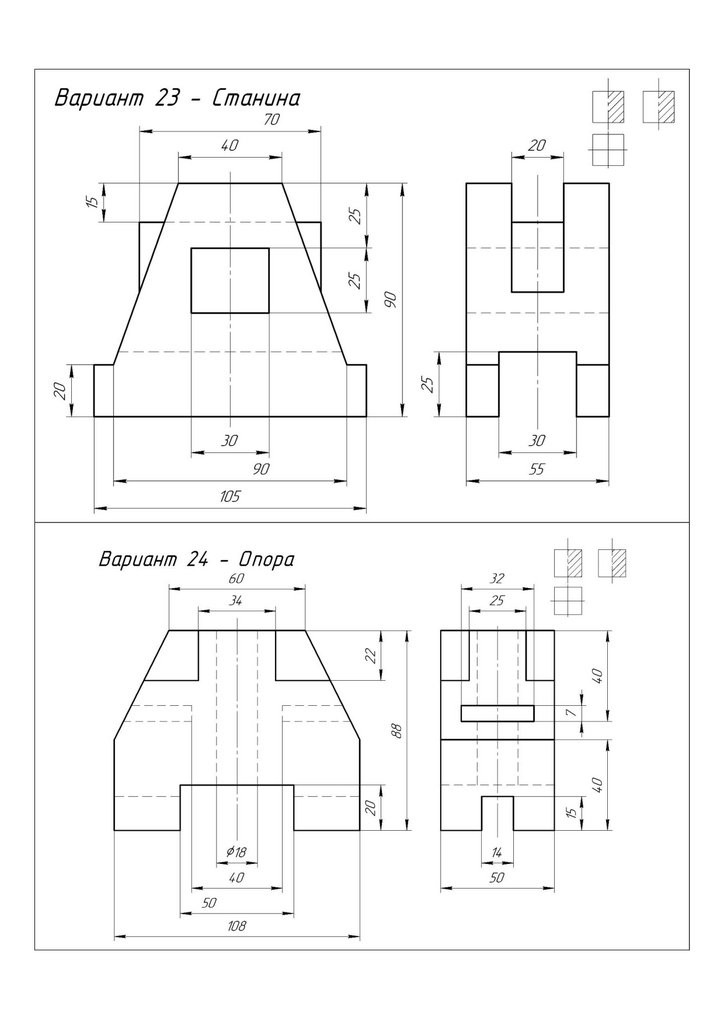

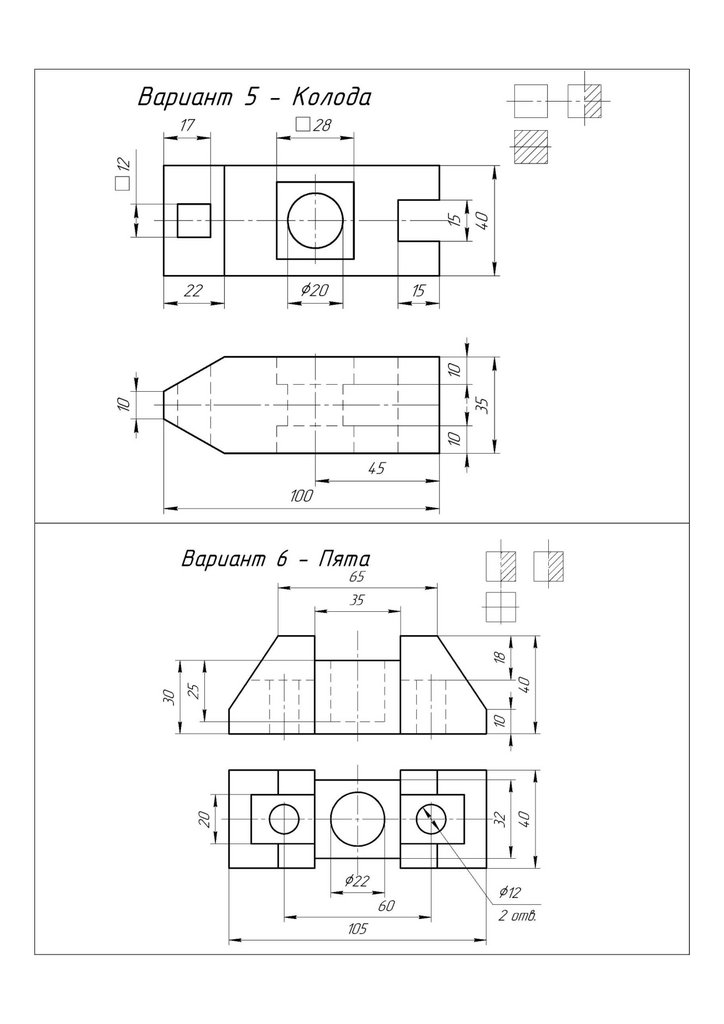

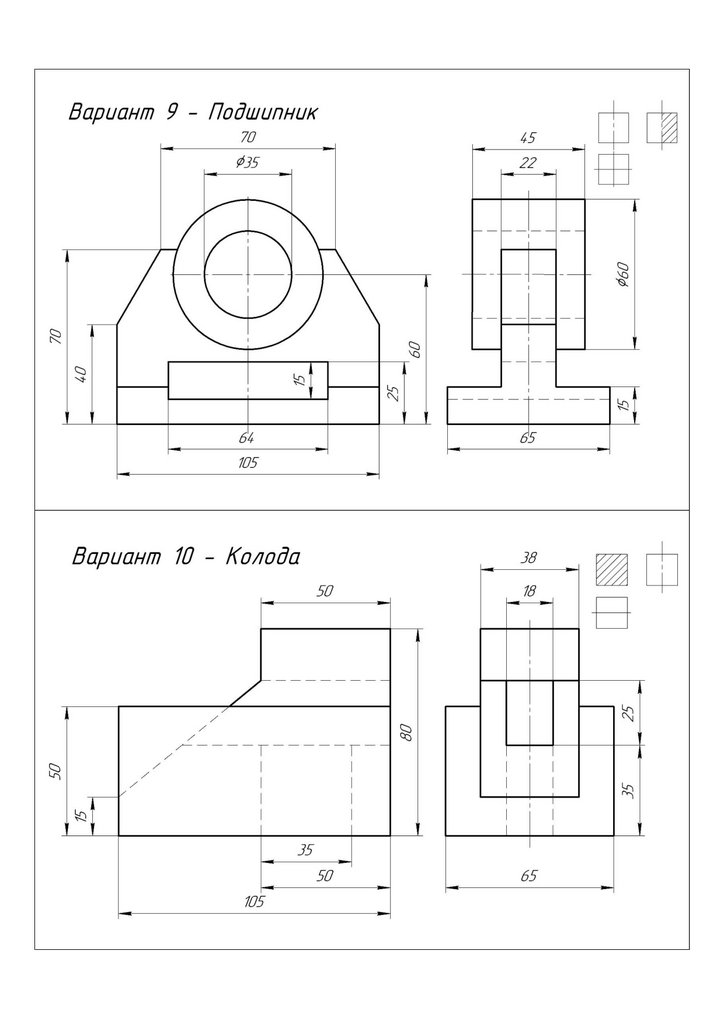

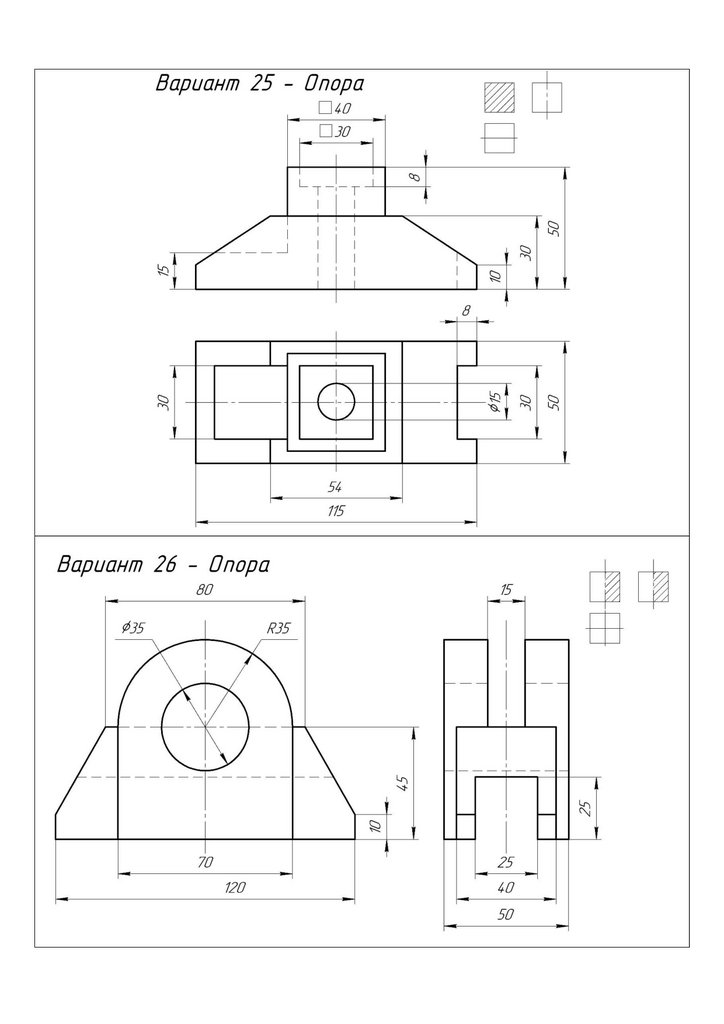

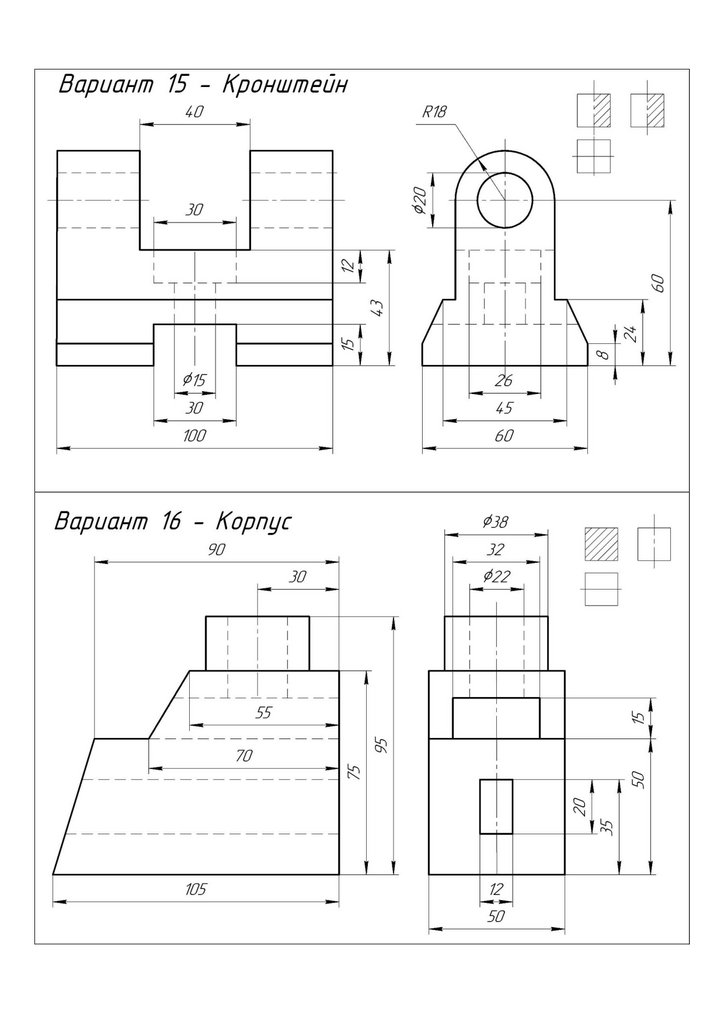

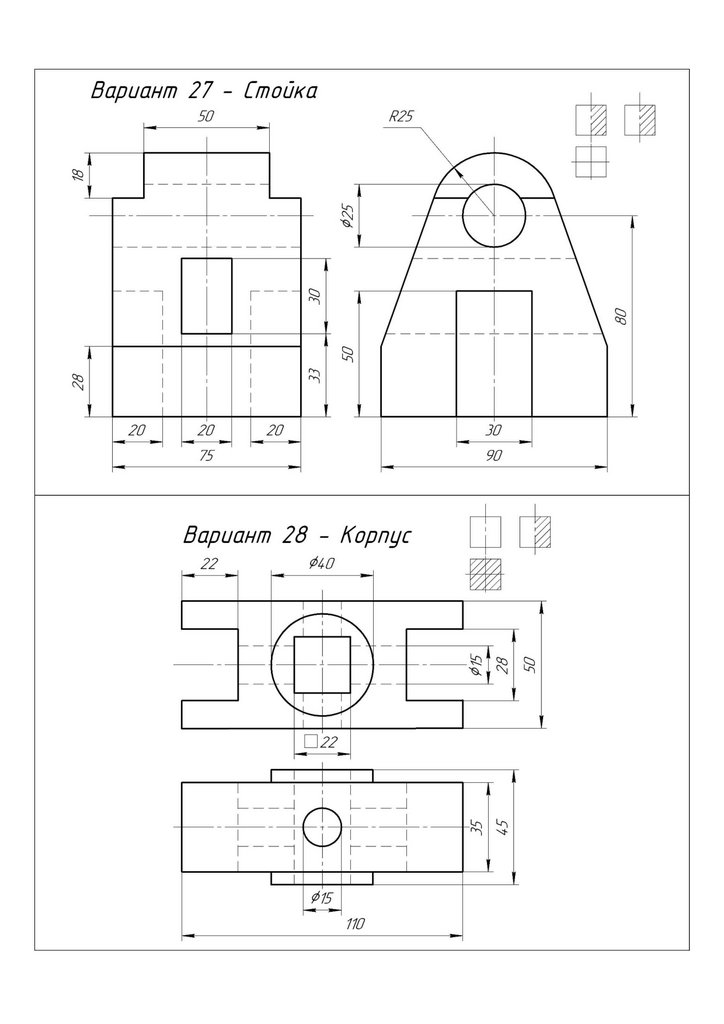

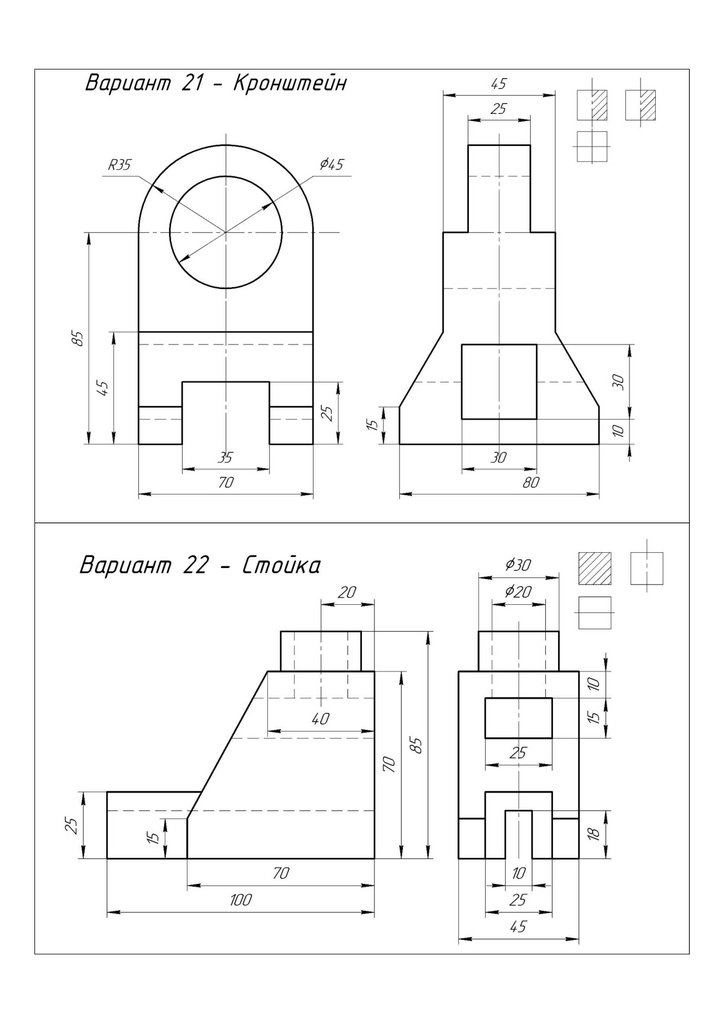

Варианты задания №12
