ПРОЕКТ
«Будущее России: взгляд молодых!»

3. Актуальность проекта:

Сейчас среди молодёжи
популярен спортивный туризм
и порой у них нет возможности
зарядить электроприборы,
поэтому я вам представляю
свой проект.
3

4. Цели и задачи:

Цель проекта:
создать устройство
для выработки электроэнергии
в походных условиях.
Задачи проекта:
разработать, собрать устройство,
которое сможет преобразовывать
механическую энергию
в электрический ток.
4

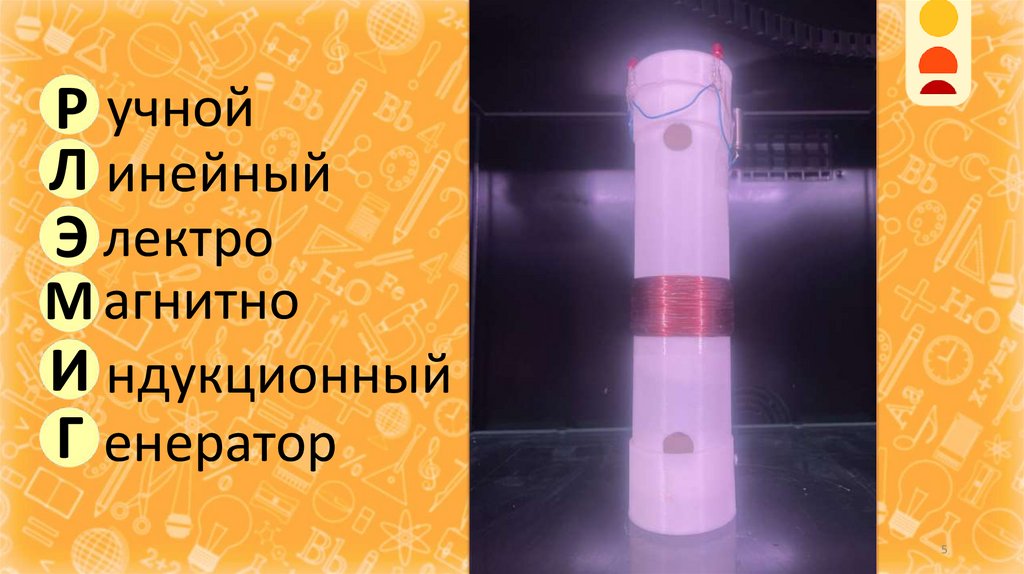

5.

Р учной
Л инейный
Э лектро
М агнитно
И ндукционный
Г енератор
5

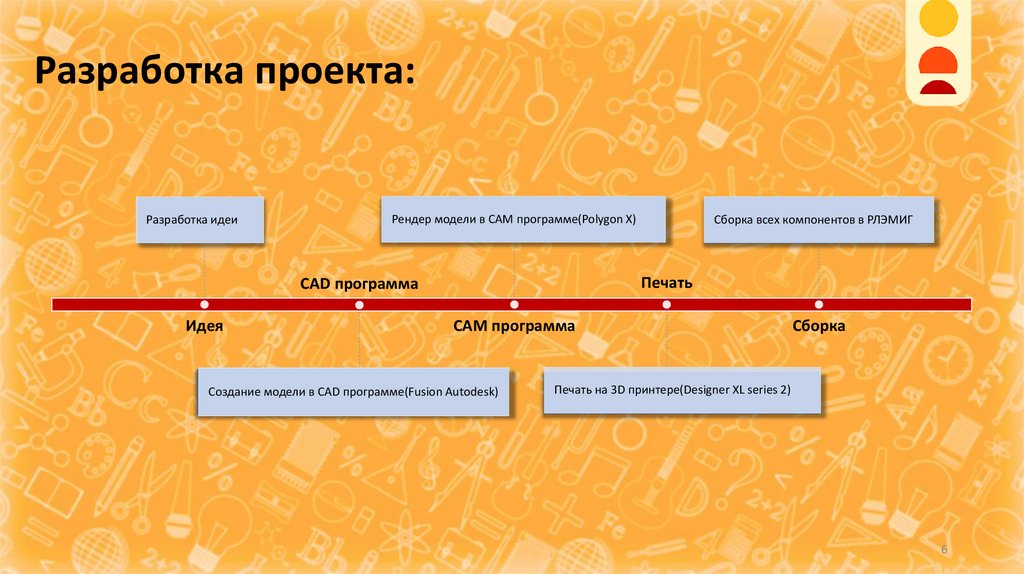

6. Разработка проекта:

Разработка идеи
Рендер модели в CAM программе(Polygon X)
Печать
CAD программа
Идея
Сборка всех компонентов в РЛЭМИГ
CAM программа
Создание модели в CAD программе(Fusion Autodesk)
Сборка
Печать на 3D принтере(Designer XL series 2)
6

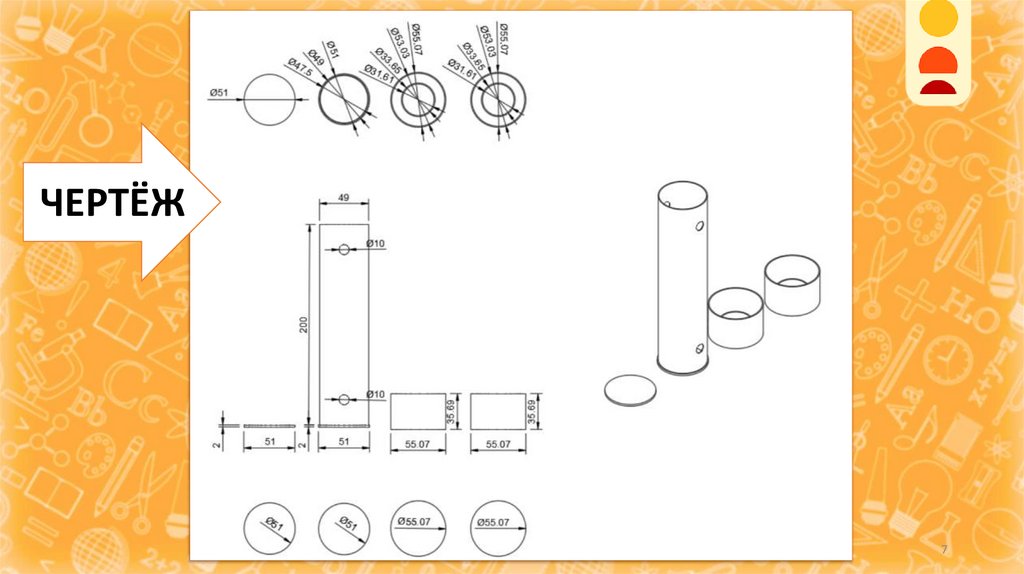

7. ЧЕРТЁЖ

7

8.

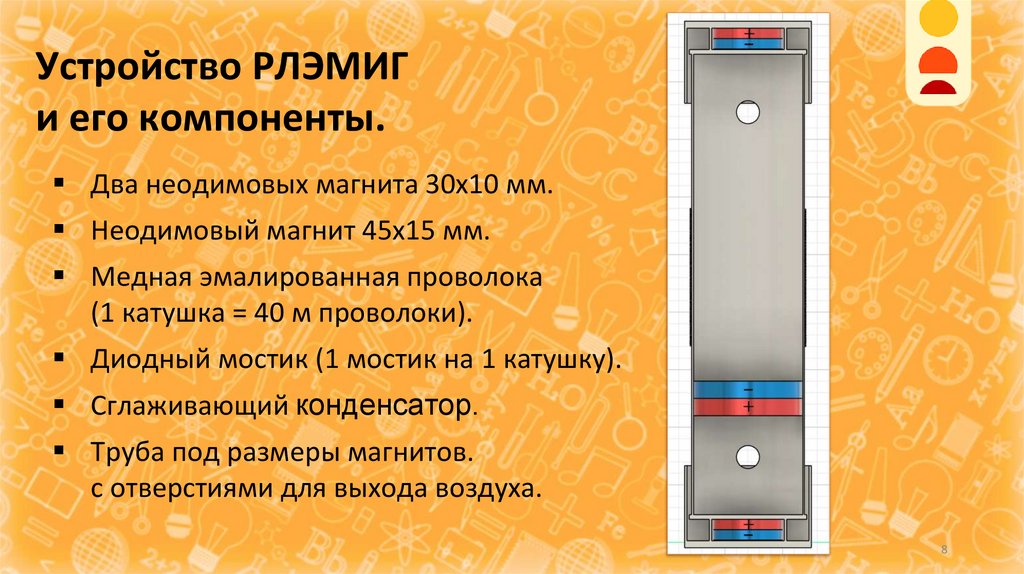

Устройство РЛЭМИГ
и его компоненты.
Два неодимовых магнита 30x10 мм.
Неодимовый магнит 45x15 мм.
Медная эмалированная проволока
(1 катушка = 40 м проволоки).
Диодный мостик (1 мостик на 1 катушку).
Сглаживающий конденсатор.
Труба под размеры магнитов.
с отверстиями для выхода воздуха.
8

9.

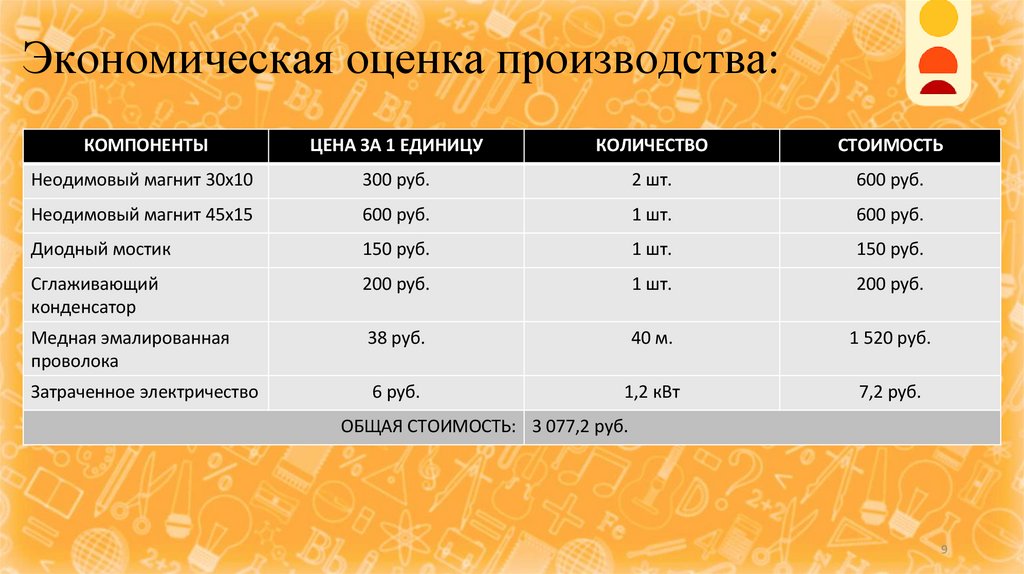

Экономическая оценка производства:
КОМПОНЕНТЫ
ЦЕНА ЗА 1 ЕДИНИЦУ
КОЛИЧЕСТВО
СТОИМОСТЬ
Неодимовый магнит 30x10
300 руб.
2 шт.
600 руб.
Неодимовый магнит 45x15
600 руб.
1 шт.
600 руб.
Диодный мостик
150 руб.
1 шт.
150 руб.
Сглаживающий
конденсатор
200 руб.
1 шт.
200 руб.
Медная эмалированная
проволока
38 руб.
40 м.
1 520 руб.
Затраченное электричество
6 руб.
1,2 кВт
7,2 руб.
ОБЩАЯ СТОИМОСТЬ: 3 077,2 руб.
9

10.

Экономическая оценка производства:
Производство данного устройства
очень экологично, ведь оно может
очень долго прослужить, и даже
в случае когда оно сломается,
пластик можно переработать
для создания нового РЛЭМИГ.
К тому же печать на 3D принтере
не выделяет никаких вредных
веществ и не может повлиять
на окружающую среду.
