Prezentatsia_DIPLOMA

1.

ФГАОУ ВО «Санкт-Петербургский политехнический
университет Петра Великого»
Инженерно-строительный институт
Кафедра «Строительство уникальных зданий и сооружений»
Комплексная курсовая работа
«Бизнес-центр»
Директор ИСИ,
зав. кафедрой «СУЗИС»
д.т.н., проф.,
Ватин Николай Иванович
Руководитель проекта:
Назмеева Татьяна Вильсовна
Выполнил:
студент группы 43103/9
Вергизова Мария Викторовна
Санкт-Петербург
2017

2.

Federal State Educational Institution higher education
Saint - Petersburg State Polytechnical University
Univercity of Civil Engineering
Department "Construction of unique buildings and structures"
Complex Course Project
«Business-centre»
Head of Department, PhD, Professor
Project leader:
N.I. Vatin
T.V.Nazmeeva
Project completed
M.V.Vergizova, gr. 43103/9
Saint-Petersburg
2017

3.

Разработанные разделы проекта
Раздел 1. «Пояснительная записка»
Раздел 2. «Схема планировочной организации
земельного участка»
Раздел 3. «Архитектурные решения»
Раздел 4. «Конструктивные решения и объемнопланировочные решения»
Раздел 5. «Инженерное оборудование и системы»
Раздел 6. «Проект организации строительства»
Раздел 8. «Мероприятия по охране окружающей среды»
Раздел 9. «Мероприятия по обеспечению пожарной
безопасности»
Раздел 10. «Мероприятия по обеспечению доступа
маломобильных групп населения»
Раздел 11. «Смета на строительство»

4.

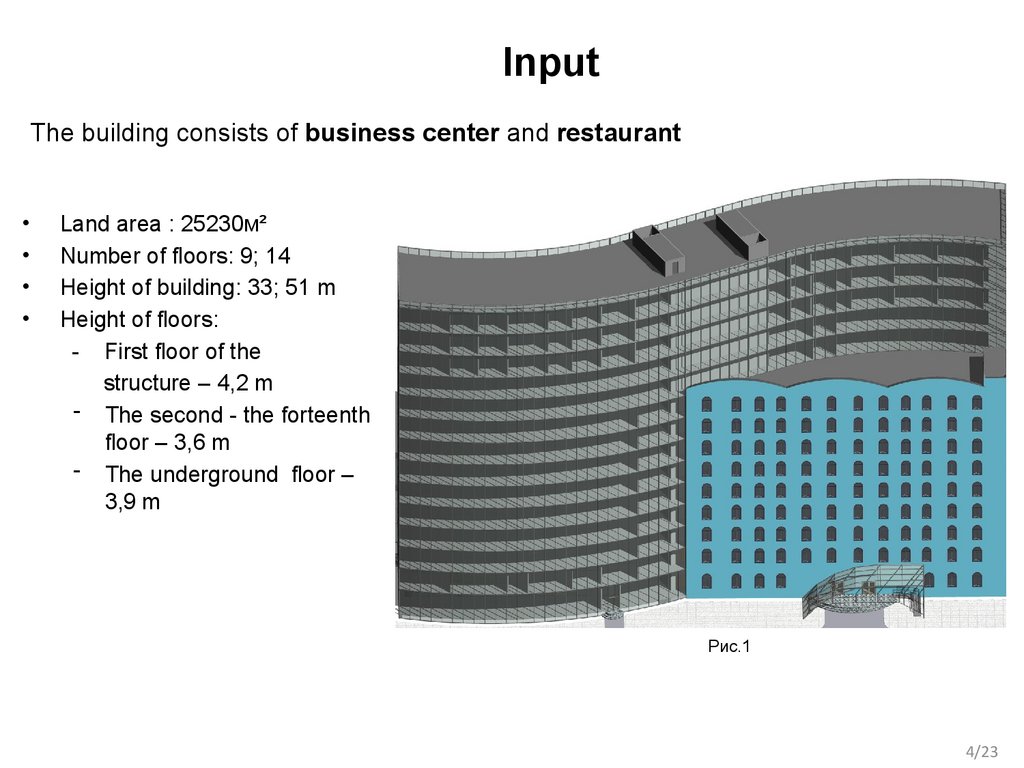

Input
The building consists of business center and restaurant
Land area : 25230м²
Number of floors: 9; 14
Height of building: 33; 51 m
Height of floors:
- First floor of the
structure – 4,2 m
- The second - the forteenth
floor – 3,6 m
- The underground floor –
3,9 m
Рис.1
4/23

5.

Раздел 1. ПЗ.
Сведения о земельном участке
Рис.2. Фрагмент карты СПб
Участок располагается на
пересечении ул.
Долгоозёрной и пр. Королева
Рис.3. Фрагмент карты землепользования СПб
Рис 4. Фрагмент карты границ
функциональных зон по генеральному
плану СПб
Участок находится в зоне Д –
Место строительства попадает в
зона всех видов общественно-
зону ТД2-2 – общественно деловая
деловой застройки с включением
подзона объектов общественно-
объектов инженерной
деловой застройки и жилых домов
инфраструктуры, связанных с
в переферийных и пригородных
обслуживанием данной зоны.
районах города.
5/23

6.

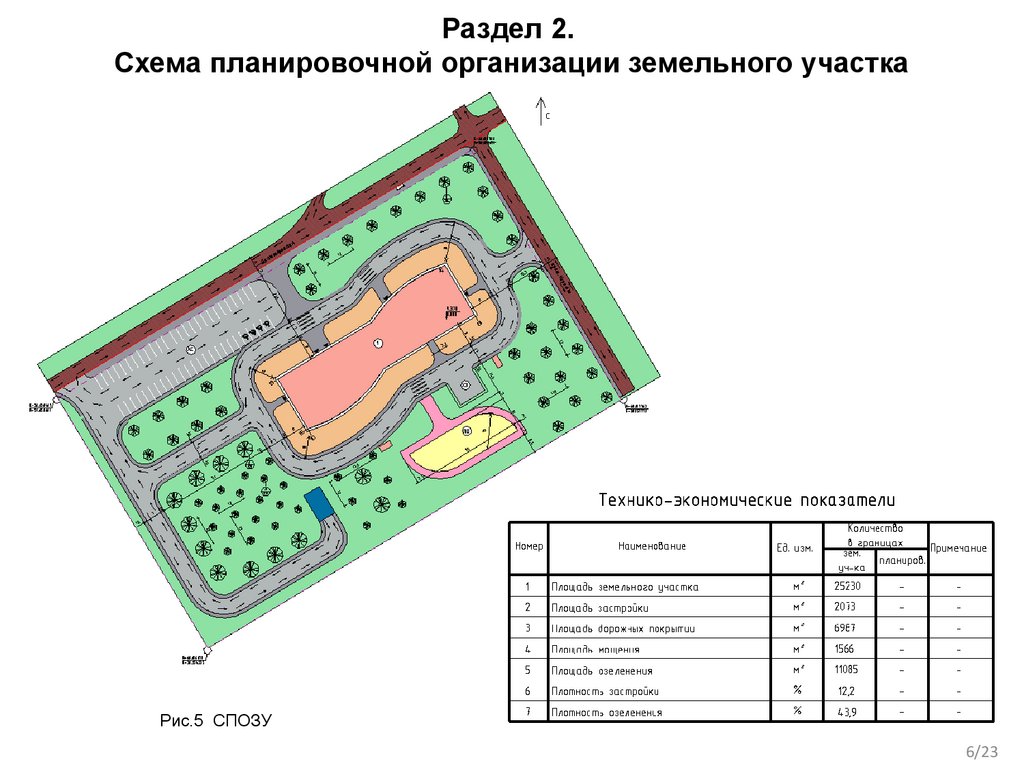

Раздел 2.
Схема планировочной организации земельного участка
Рис.5 СПОЗУ
6/23

7.

Раздел 3.
Архитектурные решения

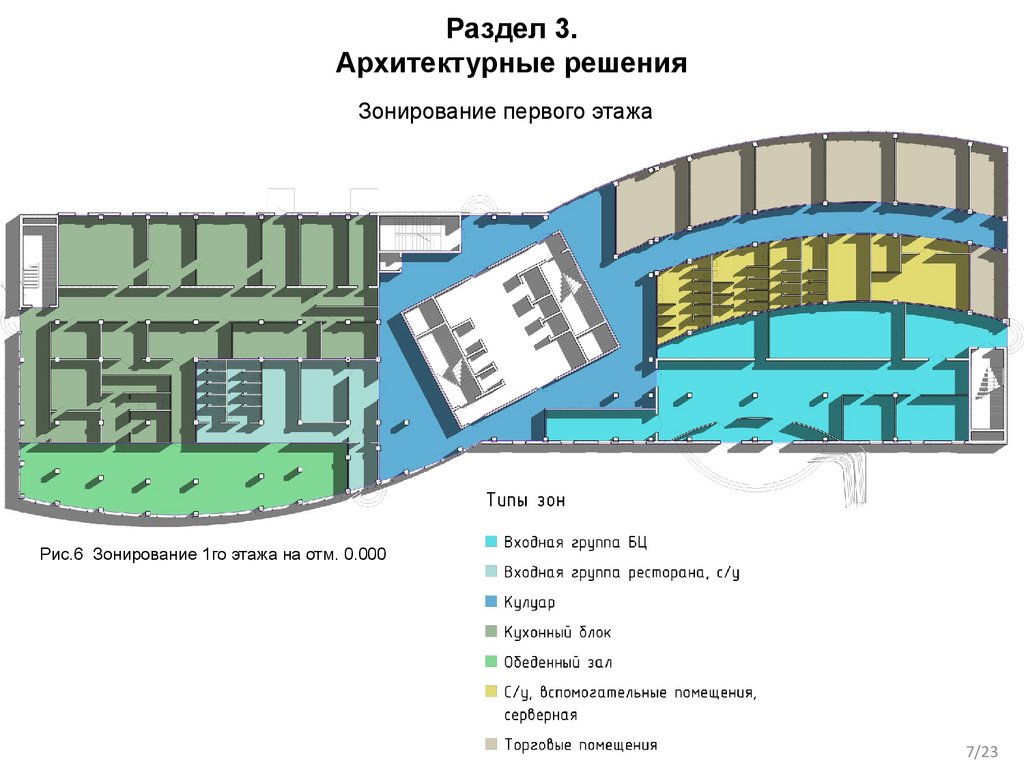

Зонирование первого этажа
Рис.6 Зонирование 1го этажа на отм. 0.000
7/23

8.

Раздел 3.
Архитектурные решения
Зонирование типового этажа на отм.+4.200
Рис.7 Зонирование типового этажа на отм. +4.200
8/23

9.

Раздел 3. АР
Фасады
Рис.8 Фасад северо-западный
Рис.9 Фасад юго-западный
9/23

10.

Раздел 4. Конструктивные решения
Разрез здания
Рис. 19 Разрез
10/23

11.

Раздел 4. КР

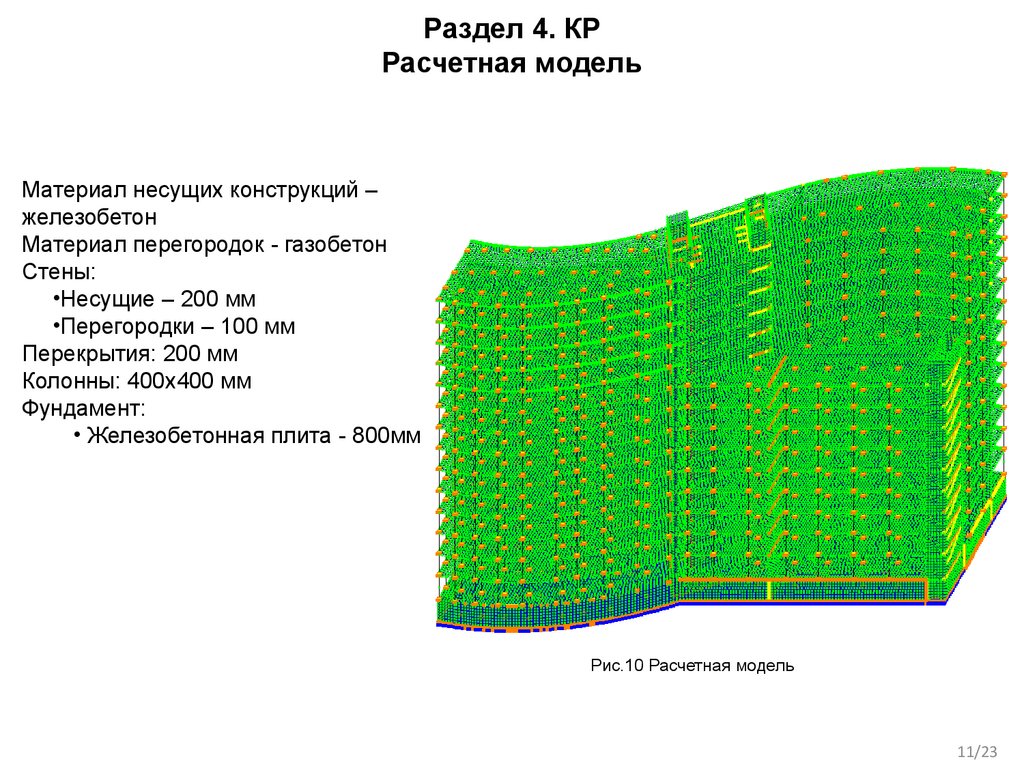

Расчетная модель
Материал несущих конструкций –
железобетон
Материал перегородок - газобетон
Стены:
•Несущие – 200 мм
•Перегородки – 100 мм
Перекрытия: 200 мм
Колонны: 400x400 мм
Фундамент:
• Железобетонная плита - 800мм
Рис.10 Расчетная модель
11/23

12.

Раздел 4. КР

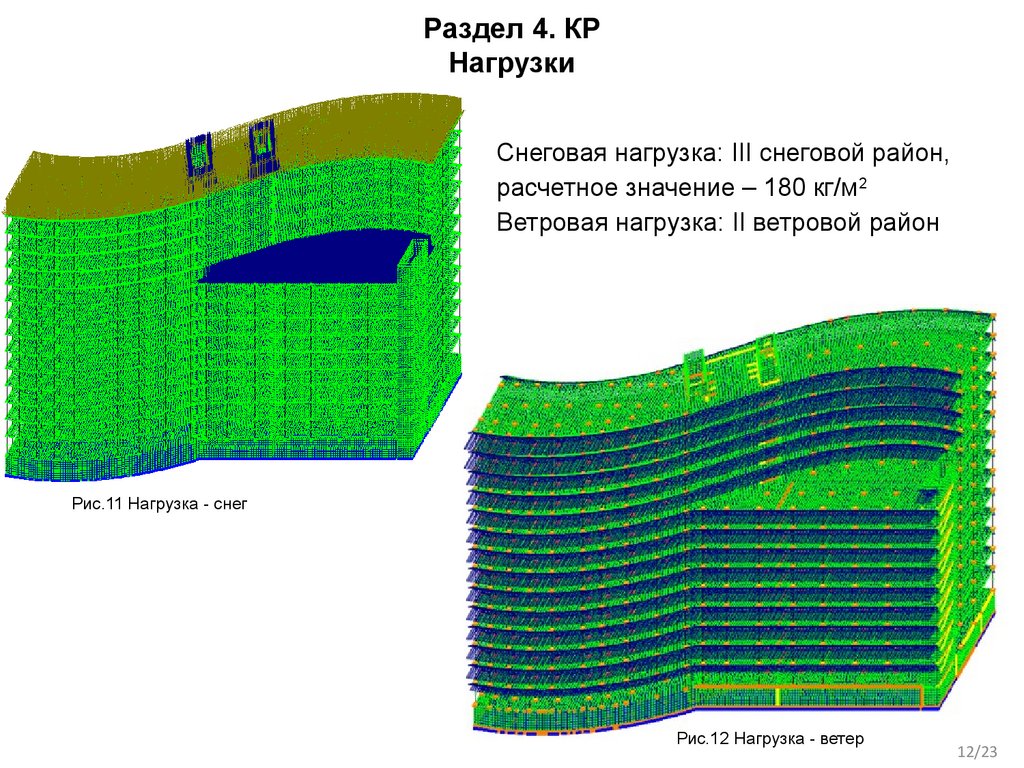

Нагрузки
Снеговая нагрузка: III снеговой район,
расчетное значение – 180 кг/м2
Ветровая нагрузка: II ветровой район
Рис.11 Нагрузка - снег
Рис.12 Нагрузка - ветер
12/23

13.

Раздел 4. КР

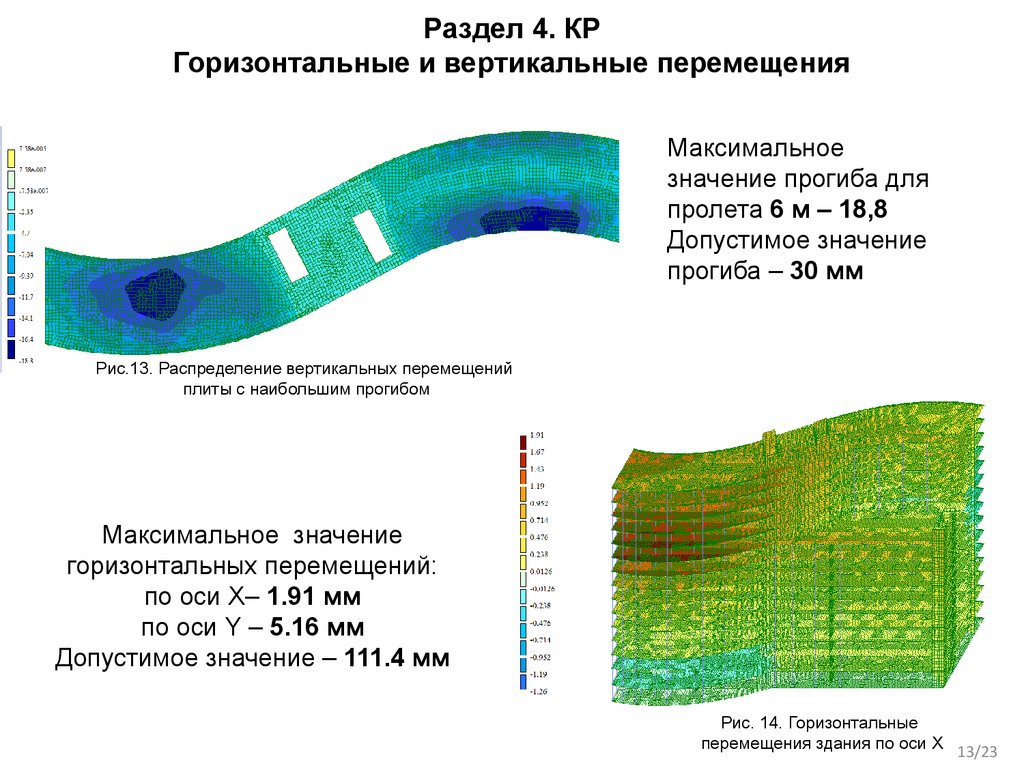

Горизонтальные и вертикальные перемещения
Максимальное
значение прогиба для
пролета 6 м – 18,8
Допустимое значение
прогиба – 30 мм
Рис.13. Распределение вертикальных перемещений
плиты с наибольшим прогибом
Максимальное значение
горизонтальных перемещений:
по оси X– 1.91 мм
по оси Y – 5.16 мм
Допустимое значение – 111.4 мм
Рис. 14. Горизонтальные
перемещения здания по оси X 13/23

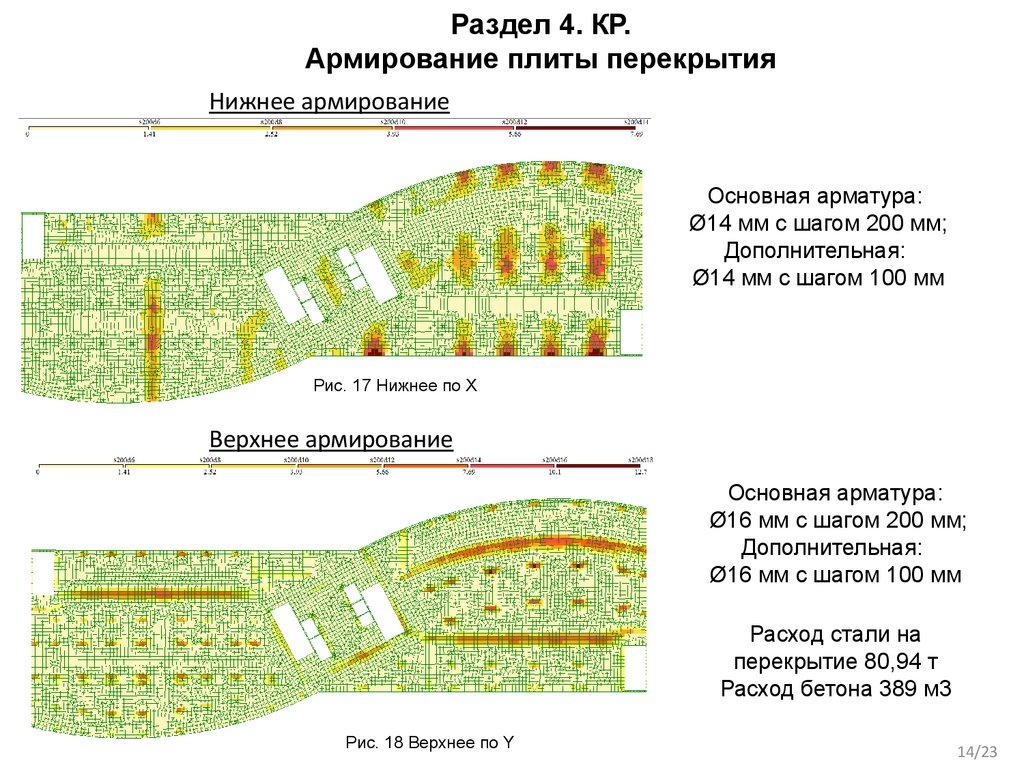

14. Раздел 4. КР. Армирование плиты перекрытия

Нижнее армирование
Основная арматура:
Ø14 мм с шагом 200 мм;
Дополнительная:
Ø14 мм с шагом 100 мм
Рис. 17 Нижнее по Х
Верхнее армирование
Основная арматура:
Ø16 мм с шагом 200 мм;
Дополнительная:
Ø16 мм с шагом 100 мм
Расход стали на
перекрытие 80,94 т
Расход бетона 389 м3
Рис. 18 Верхнее по Y
14/23

15. Раздел 4. КР. Армирование плиты перекрытия

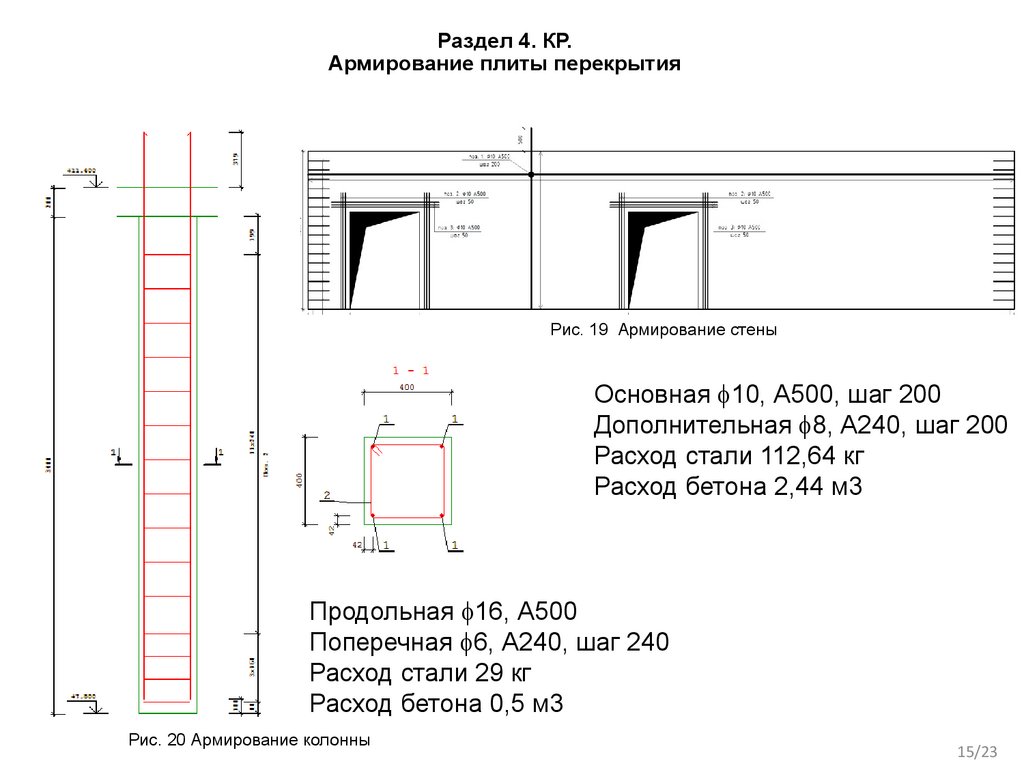

Рис. 19 Армирование стены
Основная 10, А500, шаг 200
Дополнительная 8, А240, шаг 200
Расход стали 112,64 кг
Расход бетона 2,44 м3
Продольная 16, А500
Поперечная 6, А240, шаг 240
Расход стали 29 кг
Расход бетона 0,5 м3
Рис. 20 Армирование колонны
15/23

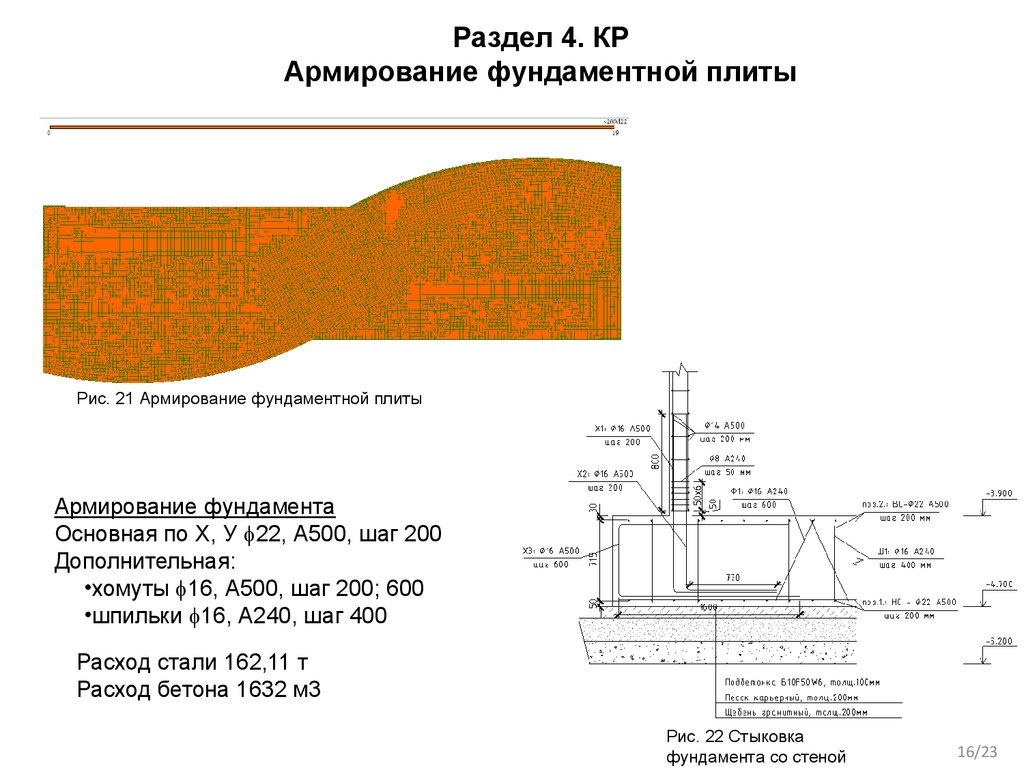

16. Раздел 4. КР Армирование фундаментной плиты

Рис. 21 Армирование фундаментной плиты
Армирование фундамента
Основная по Х, У 22, А500, шаг 200
Дополнительная:
•хомуты 16, А500, шаг 200; 600
•шпильки 16, А240, шаг 400
Расход стали 162,11 т
Расход бетона 1632 м3
Рис. 22 Стыковка
фундамента со стеной
16/23

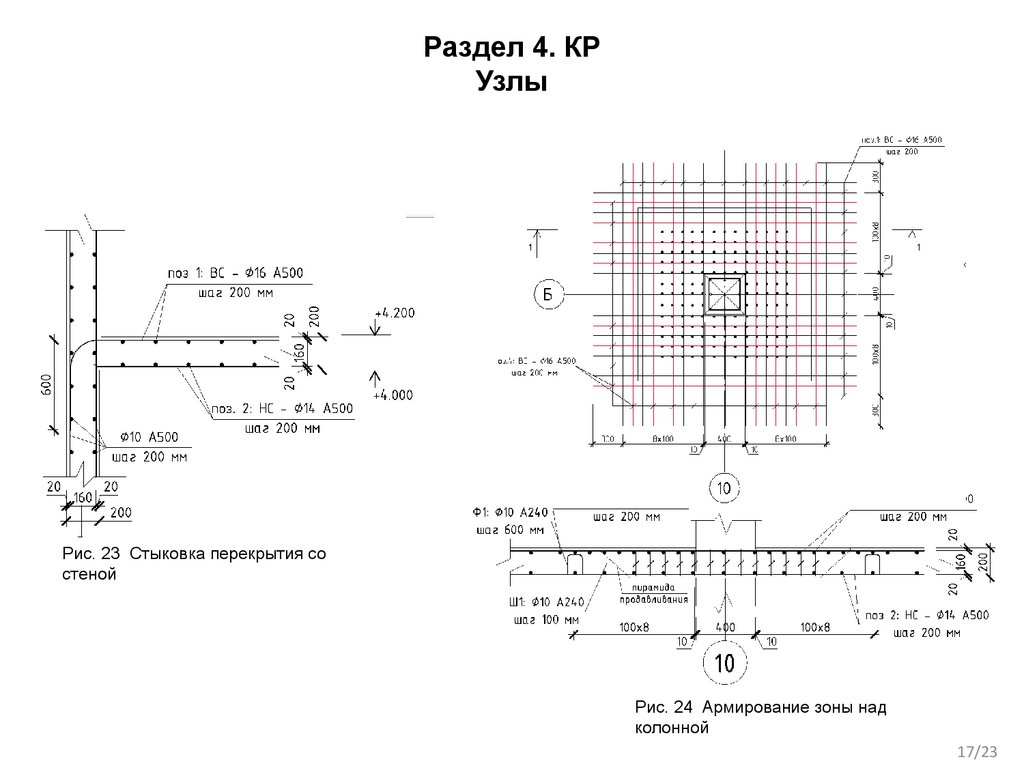

17. Раздел 4. КР Узлы

Рис. 23 Стыковка перекрытия со
стеной
Рис. 24 Армирование зоны над
колонной
17/23

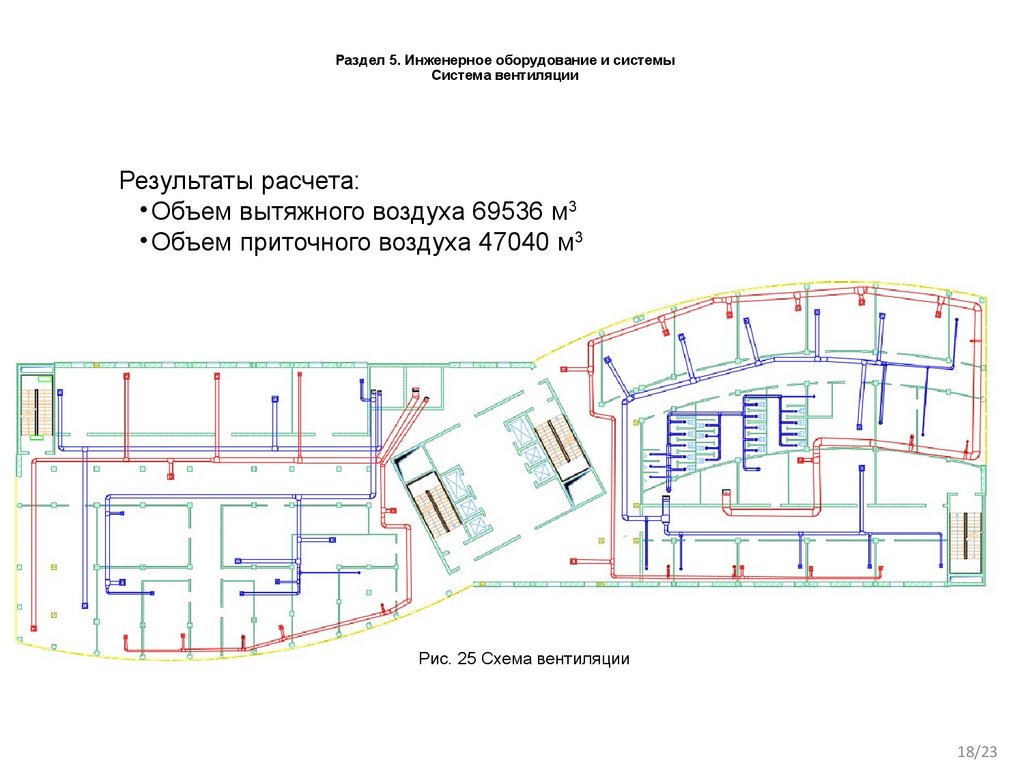

18. Раздел 5. Инженерное оборудование и системы Система вентиляции

Результаты расчета:
• Объем вытяжного воздуха 69536 м3
• Объем приточного воздуха 47040 м3
Рис. 25 Схема вентиляции
18/23

19. Раздел 6. ПОС Строительный генеральный план

Рис. 26 Строительный генеральный план
19/23

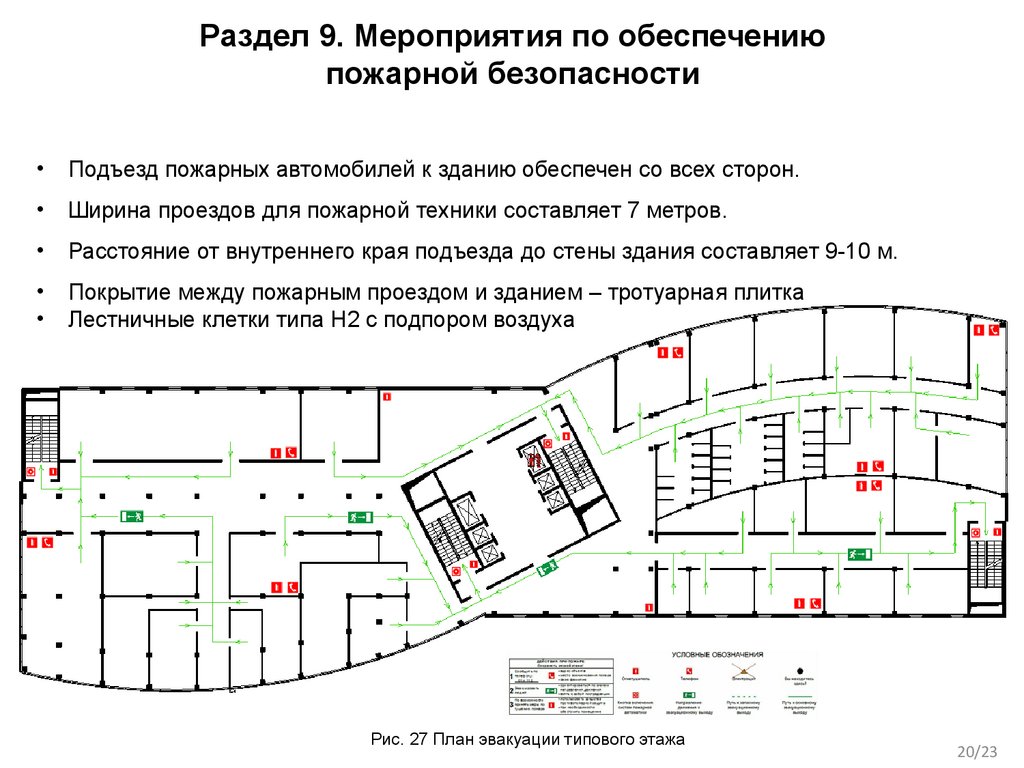

20. Раздел 9. Мероприятия по обеспечению пожарной безопасности

Подъезд пожарных автомобилей к зданию обеспечен со всех сторон.
Ширина проездов для пожарной техники составляет 7 метров.
Расстояние от внутреннего края подъезда до стены здания составляет 9-10 м.
Покрытие между пожарным проездом и зданием – тротуарная плитка
Лестничные клетки типа Н2 с подпором воздуха
Рис. 27 План эвакуации типового этажа
20/23

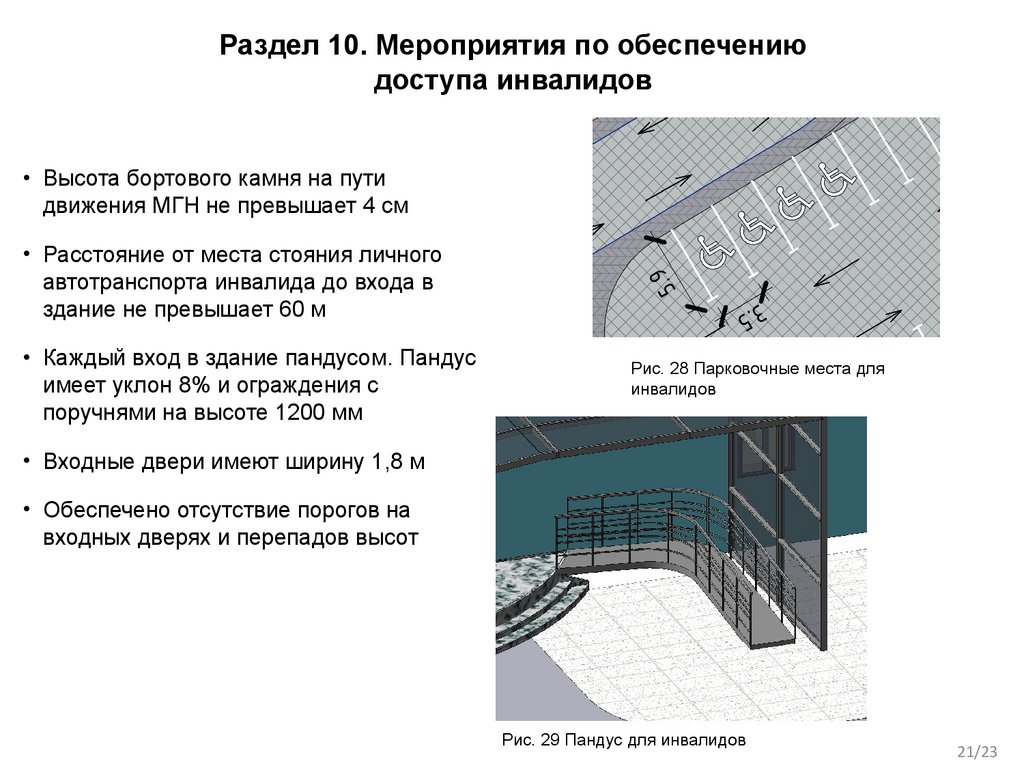

21. Раздел 10. Мероприятия по обеспечению доступа инвалидов

• Высота бортового камня на пути
движения МГН не превышает 4 см
• Расстояние от места стояния личного
автотранспорта инвалида до входа в
здание не превышает 60 м
• Каждый вход в здание пандусом. Пандус
имеет уклон 8% и ограждения с
поручнями на высоте 1200 мм
Рис. 28 Парковочные места для
инвалидов
• Входные двери имеют ширину 1,8 м
• Обеспечено отсутствие порогов на
входных дверях и перепадов высот
Рис. 29 Пандус для инвалидов
21/23

22.

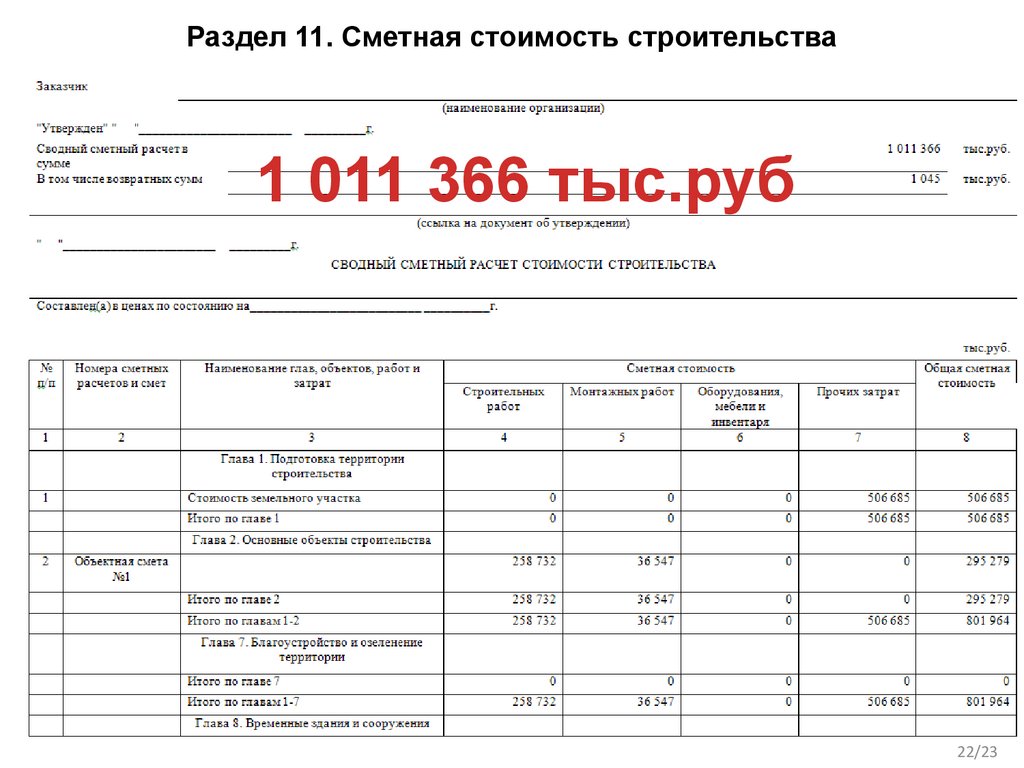

Раздел 11. Сметная стоимость строительства
1 011 366 тыс.руб
22/23
