Принцип действия вибрационного БЗОУ

1.

Принцип действия
вибрационного БЗОУ
Смагин Р.А.
КТО-42Д

2.

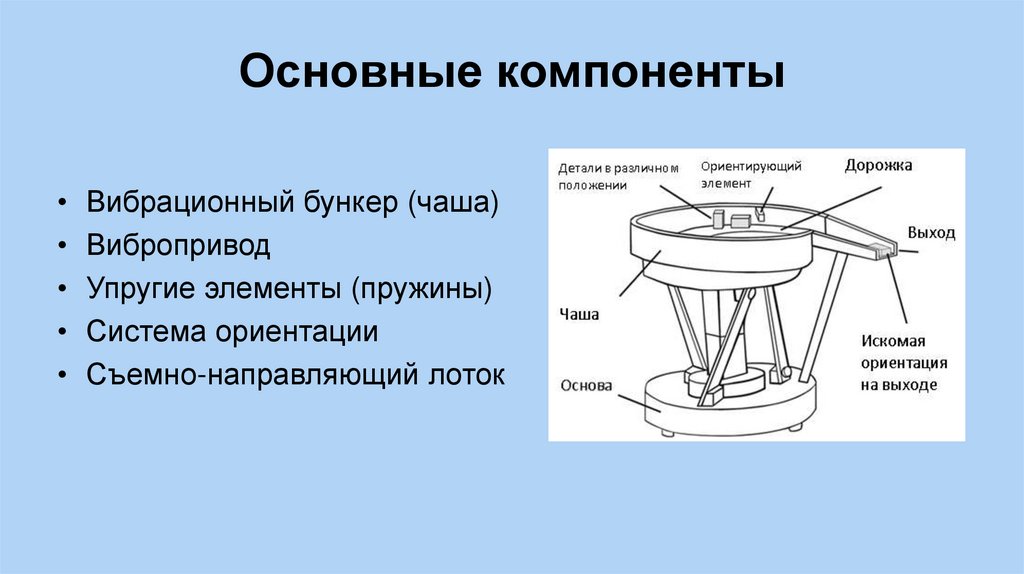

Основные компоненты
• Вибрационный бункер (чаша)
• Вибропривод
• Упругие элементы (пружины)
• Система ориентации
• Съемно-направляющий лоток

3.

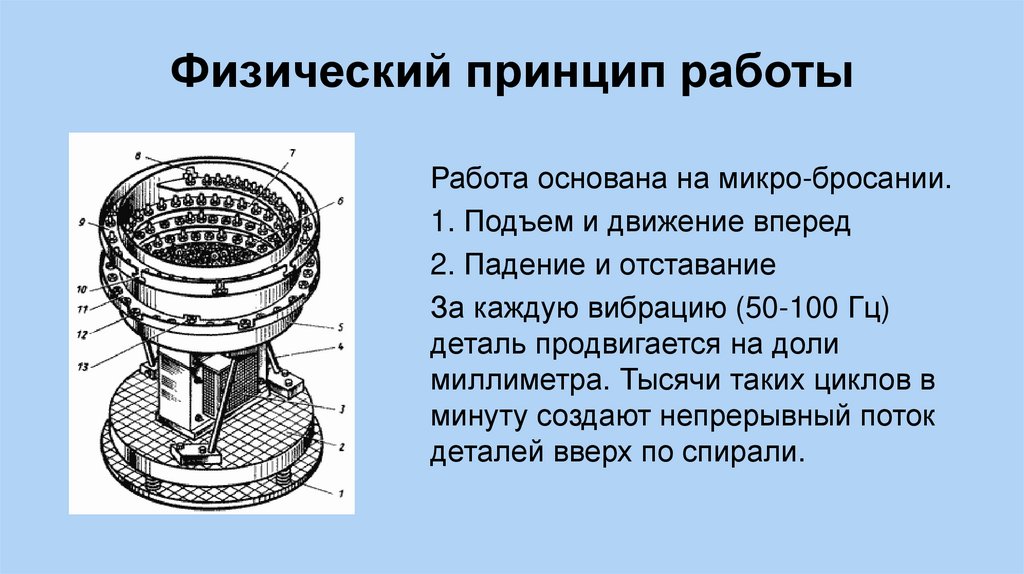

Физический принцип работы
Работа основана на микро-бросании.
1. Подъем и движение вперед
2. Падение и отставание
За каждую вибрацию (50-100 Гц)
деталь продвигается на доли
миллиметра. Тысячи таких циклов в
минуту создают непрерывный поток
деталей вверх по спирали.

4.

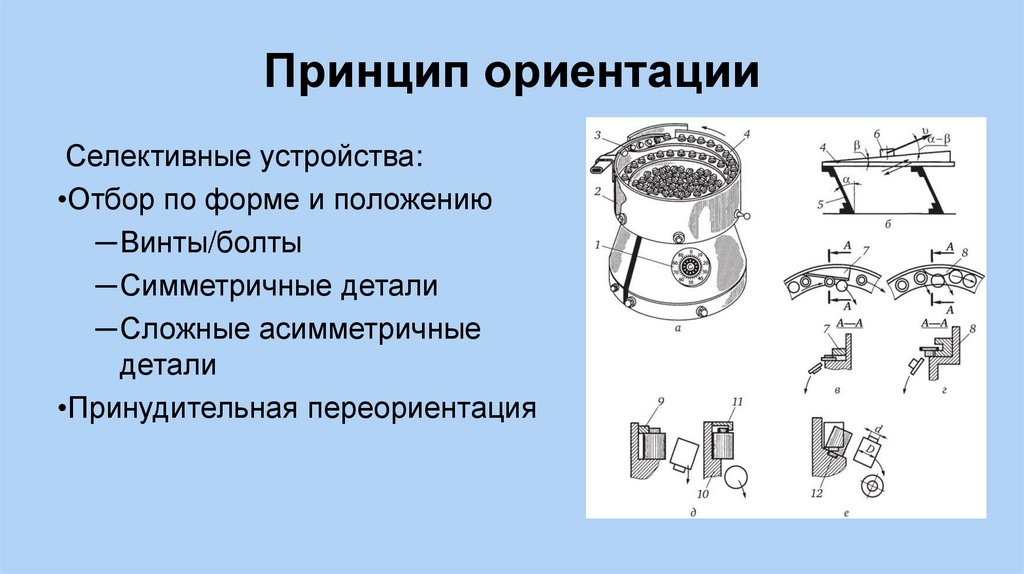

Принцип ориентации
Селективные устройства:
•Отбор по форме и положению
─Винты/болты
─Симметричные детали
─Сложные асимметричные
детали
•Принудительная переориентация

5.

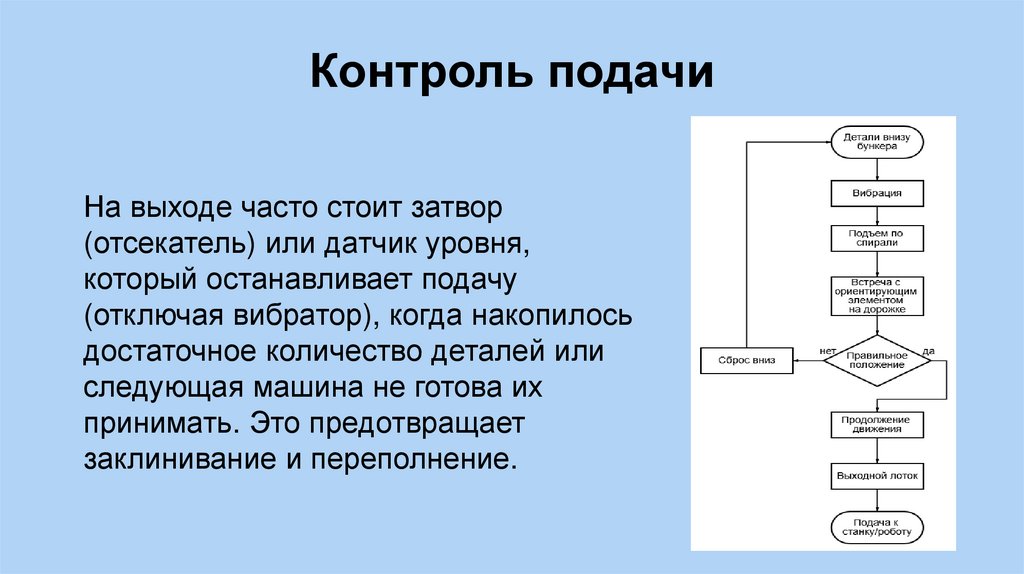

Контроль подачи
На выходе часто стоит затвор
(отсекатель) или датчик уровня,
который останавливает подачу
(отключая вибратор), когда накопилось
достаточное количество деталей или
следующая машина не готова их
принимать. Это предотвращает
заклинивание и переполнение.

6.

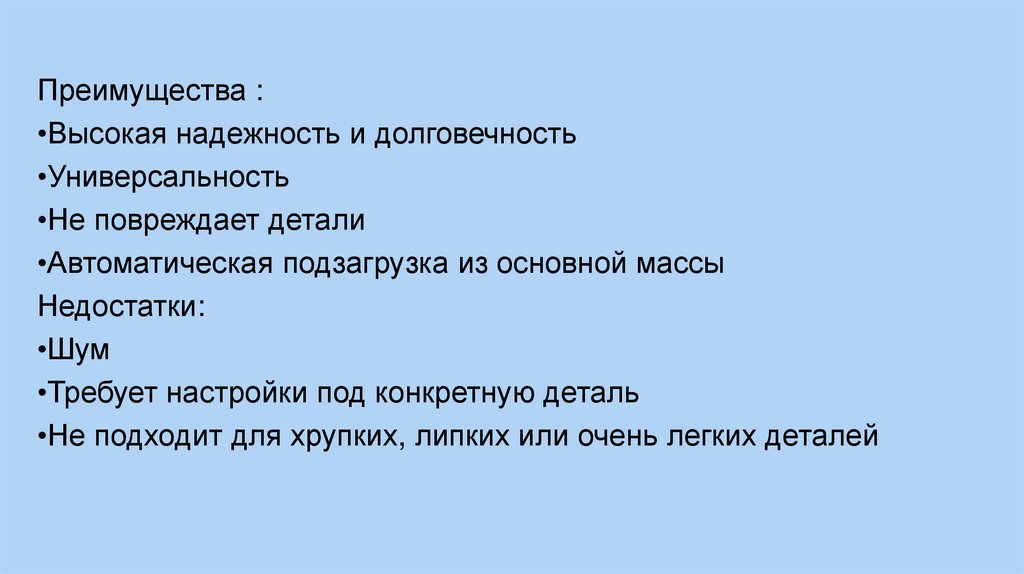

Преимущества :
•Высокая надежность и долговечность
•Универсальность
•Не повреждает детали
•Автоматическая подзагрузка из основной массы
Недостатки:
•Шум
•Требует настройки под конкретную деталь
•Не подходит для хрупких, липких или очень легких деталей

7.

Спасибо за внимание!
