КЛАССИФИКАЦИЯ ЦЕПЕЙ
Цепи
Приводные (роликовые)
*Передают мощность
*Шаг от 8 мм до 114,3 мм
(дюймовый)
*Боковая пластина в виде
«восьмерки»
Конвейерные
(тяговые, пластинчатые)
*Транспортируют груз
*Шаг от 63 мм до 500 мм
(целые числа)
*Боковая пластина
прямоугольная

2.

ТЯГОВЫЕ ЦЕПИ (Конвейерные, пластинчатые)
Палец (валик)
Боковые пластины
Шплинт
Втулка

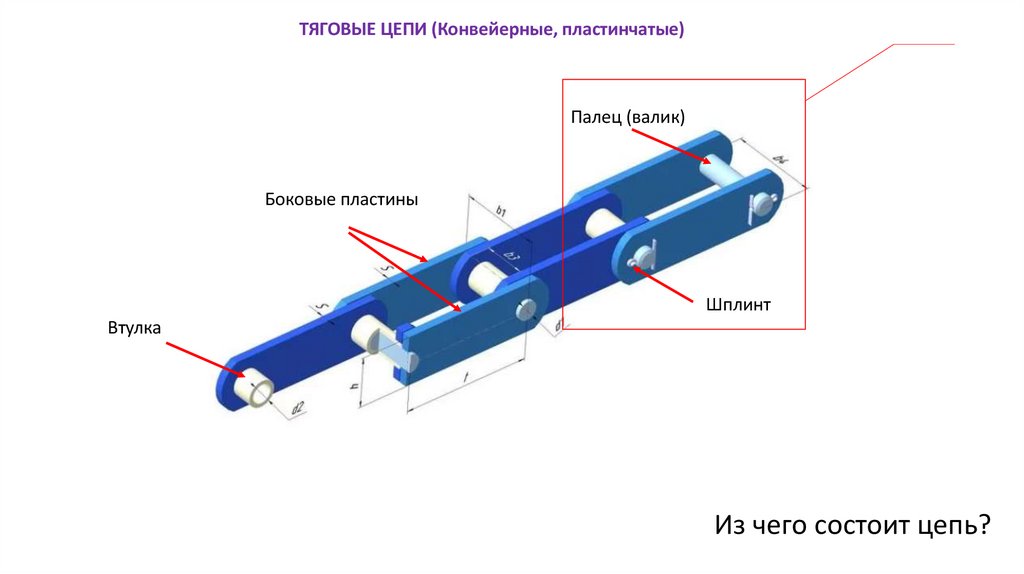

Из чего состоит цепь?

3.

Наружные звенья
Внутренние звенья
Втулки либо запресованы в пластины
либо запресованы и дополнительно обварены
(делается в больших цепях)
Отдельно не продаются
Всегда неразоборные
Называется соединительными если используются для
соединения отрезков цепи между собой либо одного
отрезка в кольцо. Они разборные для удобства монтажа у
клиента
В сварных цепях – клиент сам приваривает пальцы с одной
стороны, в клепанных цепях сам вставляет шплинт с одной стороны
Из чего состоит цепь?

4.

M112-B-100 WP
1
Разрывная нагрузка в kN
Втулочная
2
Роликовая
Катковая
Катковая с ребордой
SR/S2R – стопорные кольца
WP – сварные пальцы
WB – сварные втулки
WPB – сварные пальцы и втулки
SP/S2P – шплинты
SY/S2Y – ригели
ST/S2T – гайки
*2 – с двух сторон
Шаг
Исполнение
Катковая со смещ. центром

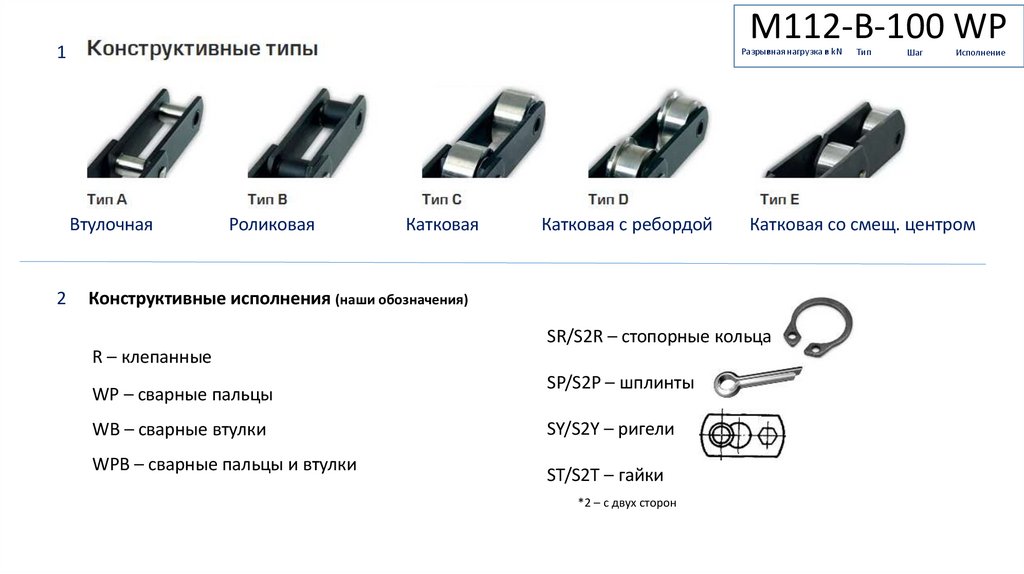

Конструктивные исполнения (наши обозначения)
R – клепанные
Тип

5.

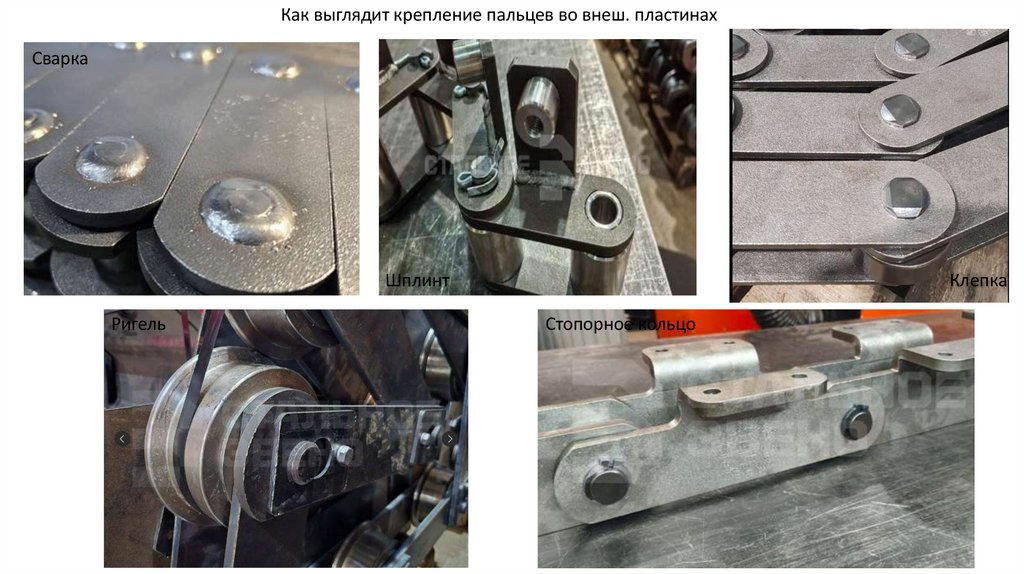

Как выглядит крепление пальцев во внеш. пластинах
Сварка
Шплинт
Ригель
Клепка
Стопорное кольцо

6.

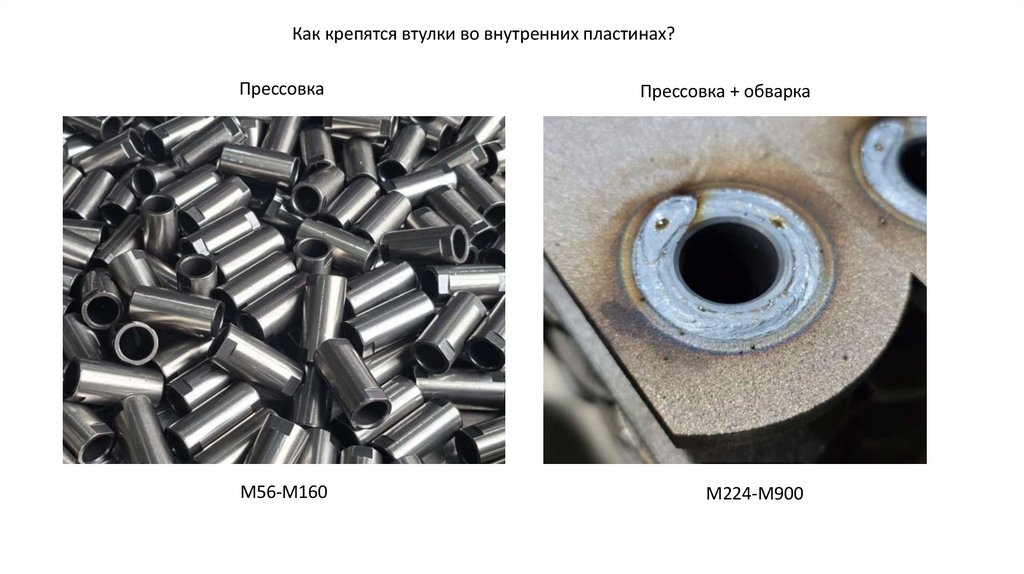

Как крепятся втулки во внутренних пластинах?
Прессовка
Прессовка + обварка
М56-М160
М224-М900

7.

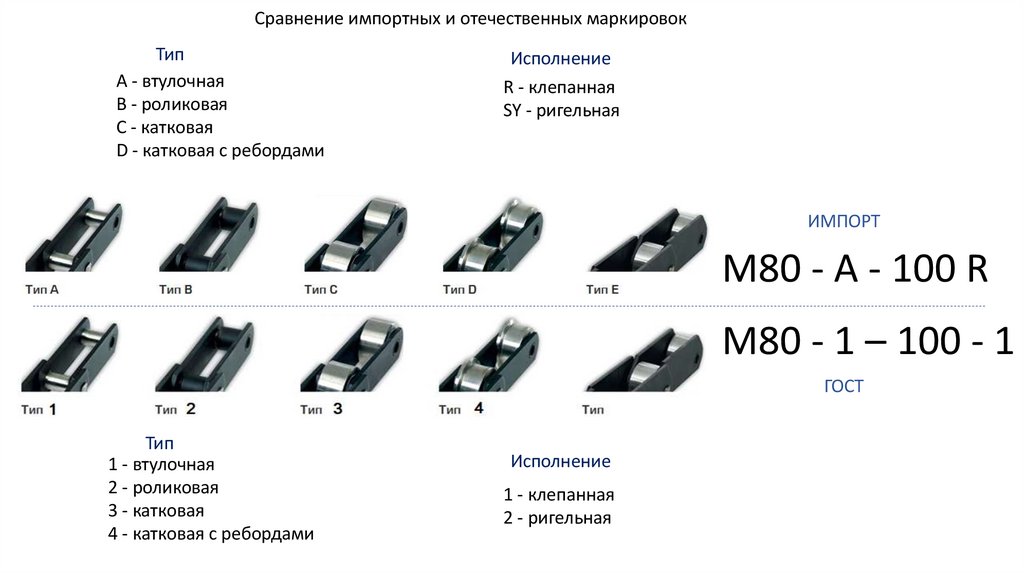

Сравнение импортных и отечественных маркировок
Тип
A - втулочная
B - роликовая
C - катковая
D - катковая с ребордами
Исполнение
R - клепанная
SY - ригельная
ИМПОРТ
М80 - A - 100 R
М80 - 1 – 100 - 1
ГОСТ
Тип
1 - втулочная
2 - роликовая
3 - катковая
4 - катковая с ребордами
Исполнение
1 - клепанная
2 - ригельная

8.

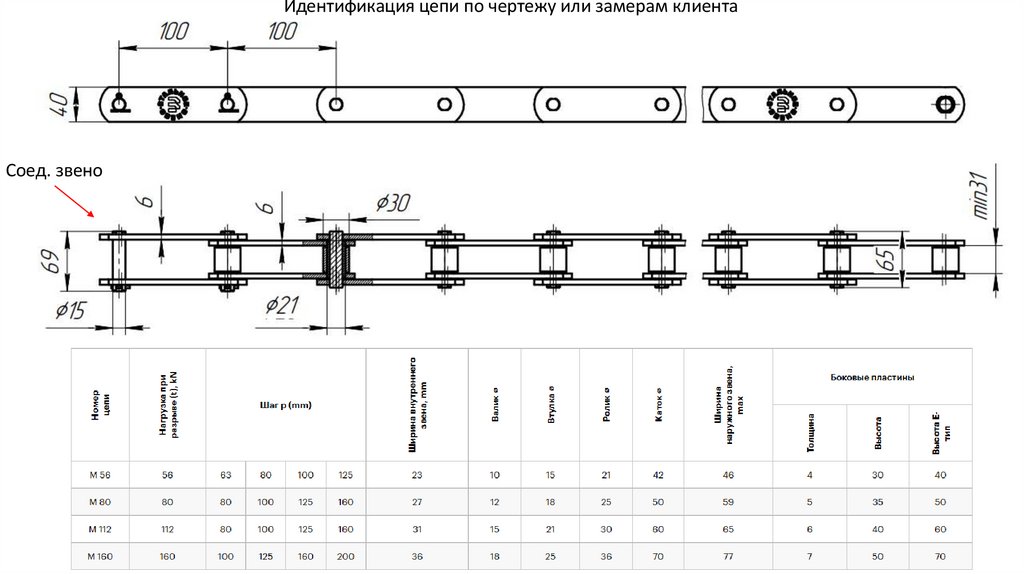

Идентификация цепи по чертежу или замерам клиента
Соед. звено

9.

ПРИМЕРЫ СПЕЦ. ЭЛЕМЕНТОВ (АТТАЧМЕНТОВ)

10.

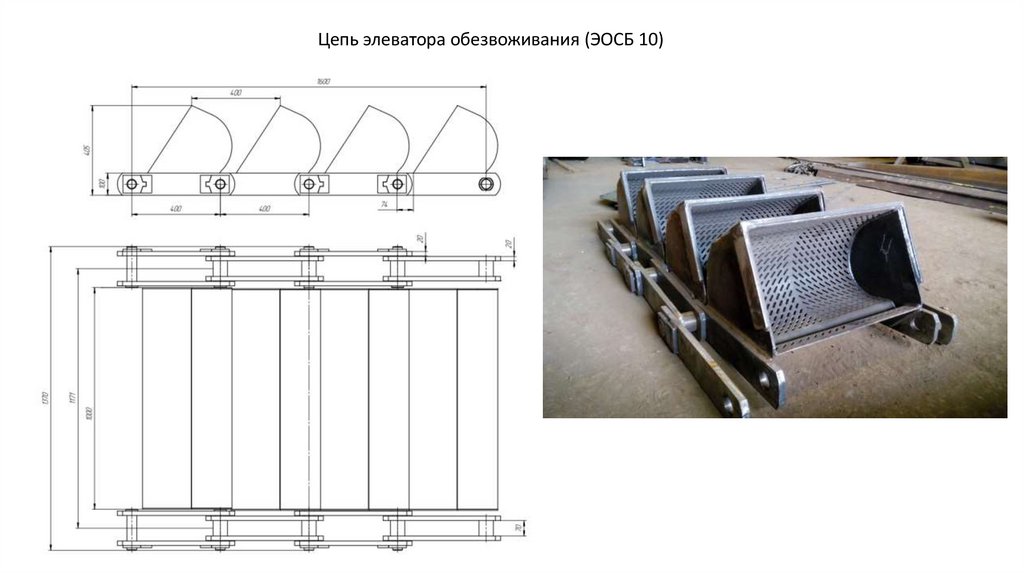

Цепь элеватора обезвоживания (ЭОСБ 10)

11.

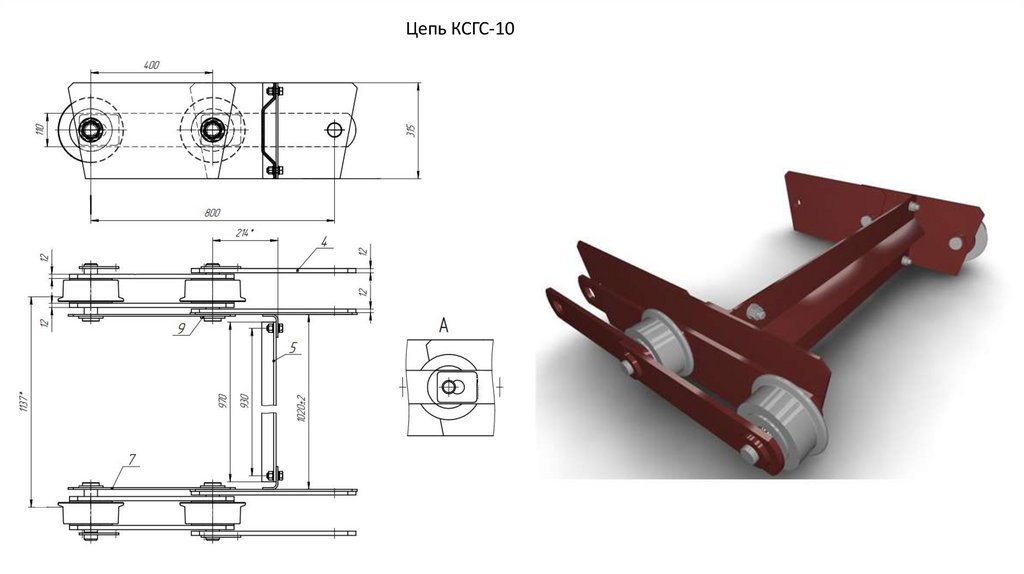

Цепь КСГС-10

12.

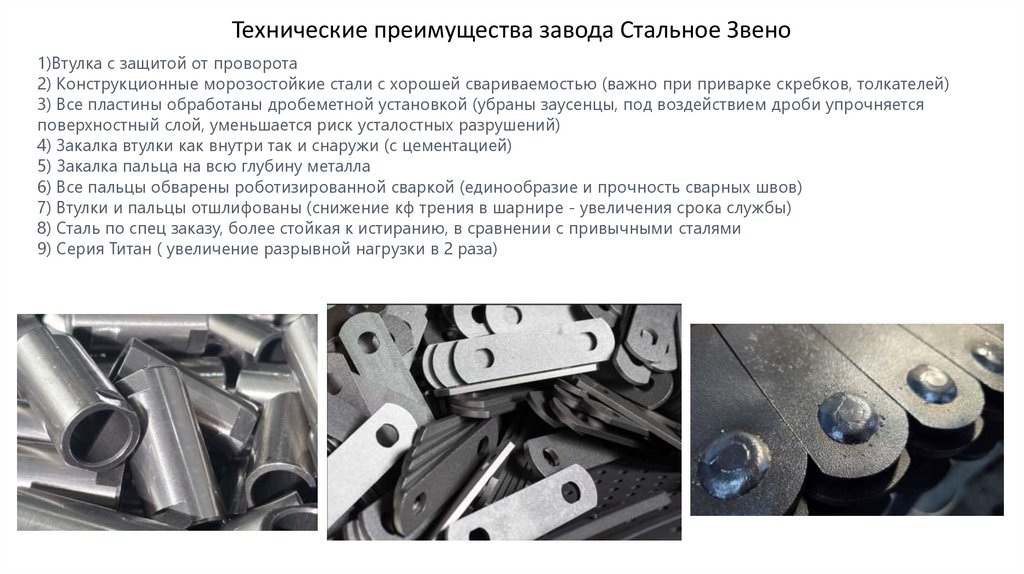

Технические преимущества завода Стальное Звено
1)Втулка с защитой от проворота
2) Конструкционные морозостойкие стали с хорошей свариваемостью (важно при приварке скребков, толкателей)
3) Все пластины обработаны дробеметной установкой (убраны заусенцы, под воздействием дроби упрочняется
поверхностный слой, уменьшается риск усталостных разрушений)
4) Закалка втулки как внутри так и снаружи (с цементацией)
5) Закалка пальца на всю глубину металла
6) Все пальцы обварены роботизированной сваркой (единообразие и прочность сварных швов)
7) Втулки и пальцы отшлифованы (снижение кф трения в шарнире - увеличения срока службы)
8) Сталь по спец заказу, более стойкая к истиранию, в сравнении с привычными сталями
9) Серия Титан ( увеличение разрывной нагрузки в 2 раза)

13.

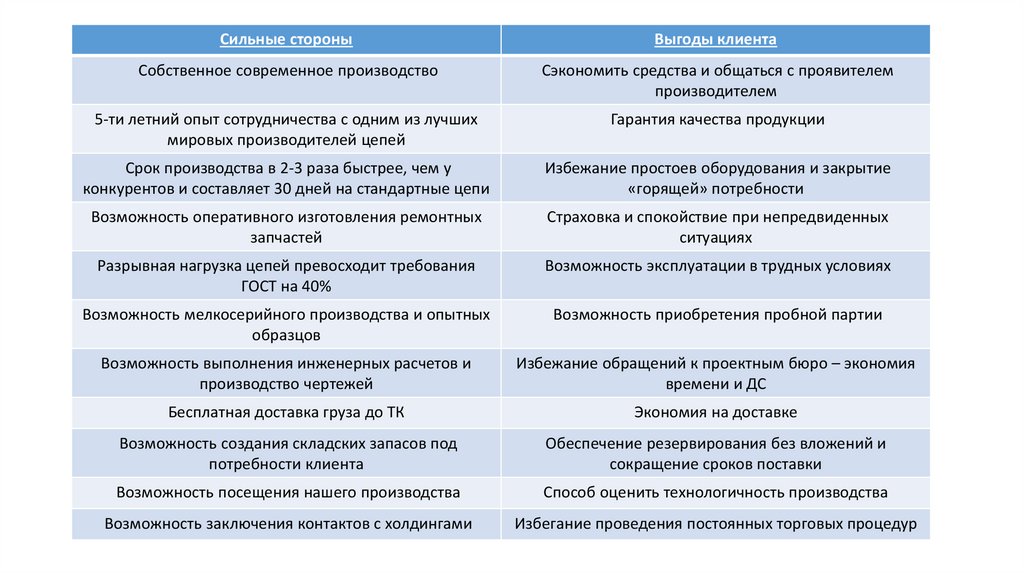

Сильные стороны
Выгоды клиента
Собственное современное производство
Сэкономить средства и общаться с проявителем
производителем
5-ти летний опыт сотрудничества с одним из лучших
мировых производителей цепей
Гарантия качества продукции
Срок производства в 2-3 раза быстрее, чем у
конкурентов и составляет 30 дней на стандартные цепи
Избежание простоев оборудования и закрытие
«горящей» потребности
Возможность оперативного изготовления ремонтных
запчастей
Страховка и спокойствие при непредвиденных
ситуациях
Разрывная нагрузка цепей превосходит требования
ГОСТ на 40%
Возможность эксплуатации в трудных условиях
Возможность мелкосерийного производства и опытных
образцов
Возможность приобретения пробной партии
Возможность выполнения инженерных расчетов и
производство чертежей
Избежание обращений к проектным бюро – экономия
времени и ДС
Бесплатная доставка груза до ТК
Экономия на доставке
Возможность создания складских запасов под
потребности клиента
Обеспечение резервирования без вложений и
сокращение сроков поставки
Возможность посещения нашего производства
Способ оценить технологичность производства
Возможность заключения контактов с холдингами
Избегание проведения постоянных торговых процедур

14.

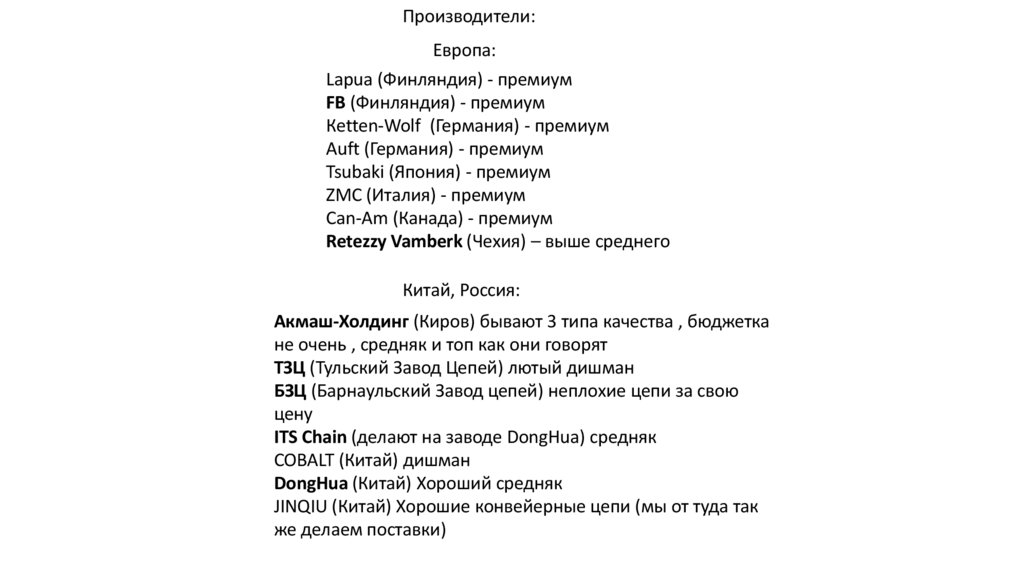

Производители:
Европа:
Lapua (Финляндия) - премиум
FB (Финляндия) - премиум
Кetten-Wolf (Германия) - премиум
Auft (Германия) - премиум
Tsubaki (Япония) - премиум
ZMC (Италия) - премиум
Can-Am (Канада) - премиум
Retezzy Vamberk (Чехия) – выше среднего
Китай, Россия:
Акмаш-Холдинг (Киров) бывают 3 типа качества , бюджетка
не очень , средняк и топ как они говорят
ТЗЦ (Тульский Завод Цепей) лютый дишман
БЗЦ (Барнаульский Завод цепей) неплохие цепи за свою
цену
ITS Chain (делают на заводе DongHua) средняк
COBALT (Китай) дишман
DongHua (Китай) Хороший средняк
JINQIU (Китай) Хорошие конвейерные цепи (мы от туда так
же делаем поставки)

15.

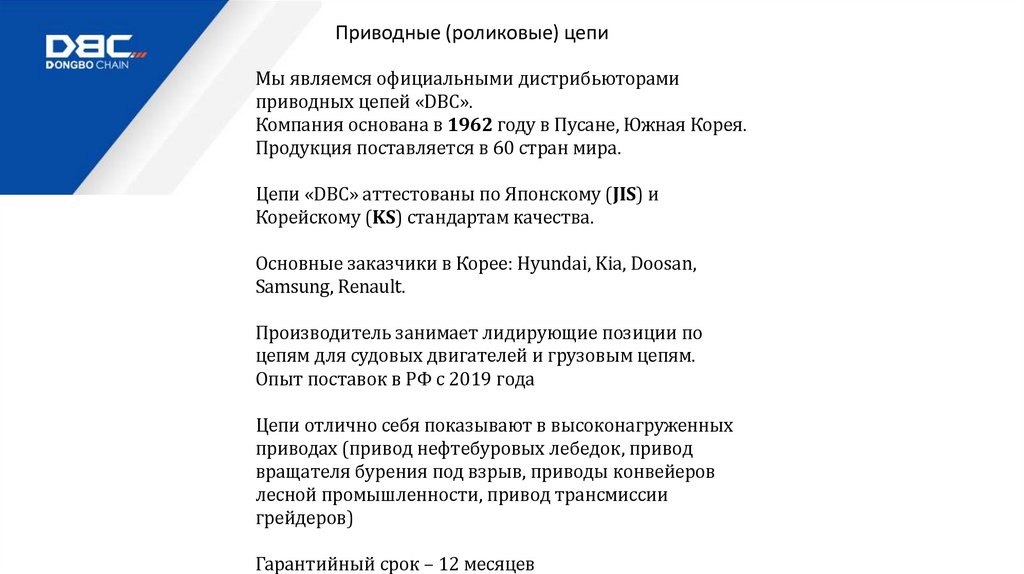

Приводные (роликовые) цепи
Мы являемся официальными дистрибьюторами
приводных цепей «DBC».
Компания основана в 1962 году в Пусане, Южная Корея.
Продукция поставляется в 60 стран мира.
Цепи «DBC» аттестованы по Японскому (JIS) и
Корейскому (KS) стандартам качества.
Основные заказчики в Корее: Hyundai, Kia, Doosan,
Samsung, Renault.
Производитель занимает лидирующие позиции по
цепям для судовых двигателей и грузовым цепям.
Опыт поставок в РФ с 2019 года
Цепи отлично себя показывают в высоконагруженных
приводах (привод нефтебуровых лебедок, привод
вращателя бурения под взрыв, приводы конвейеров
лесной промышленности, привод трансмиссии
грейдеров)
Гарантийный срок – 12 месяцев

16.

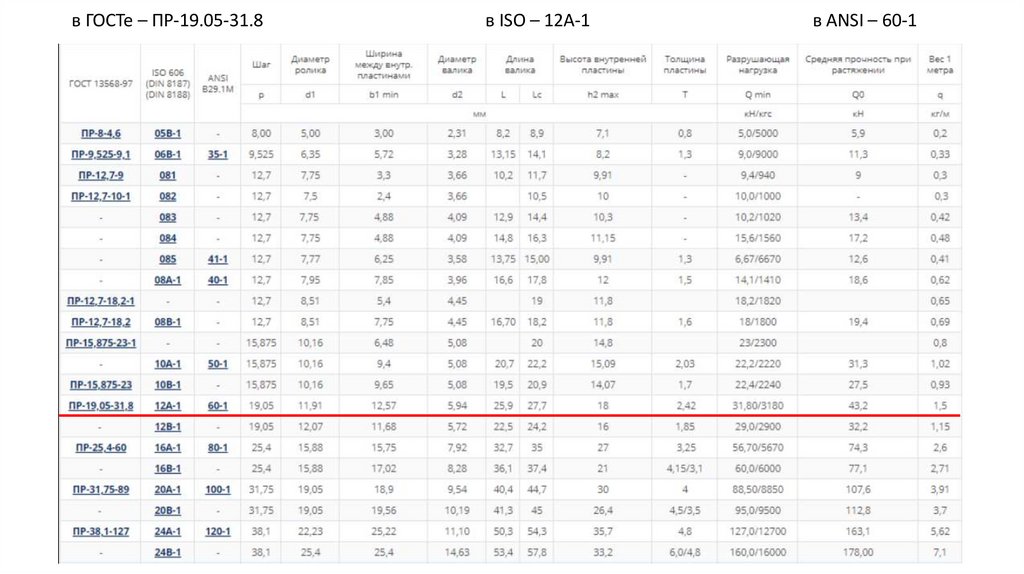

в ГОСТе – ПР-19.05-31.8
в ISO – 12A-1
в ANSI – 60-1

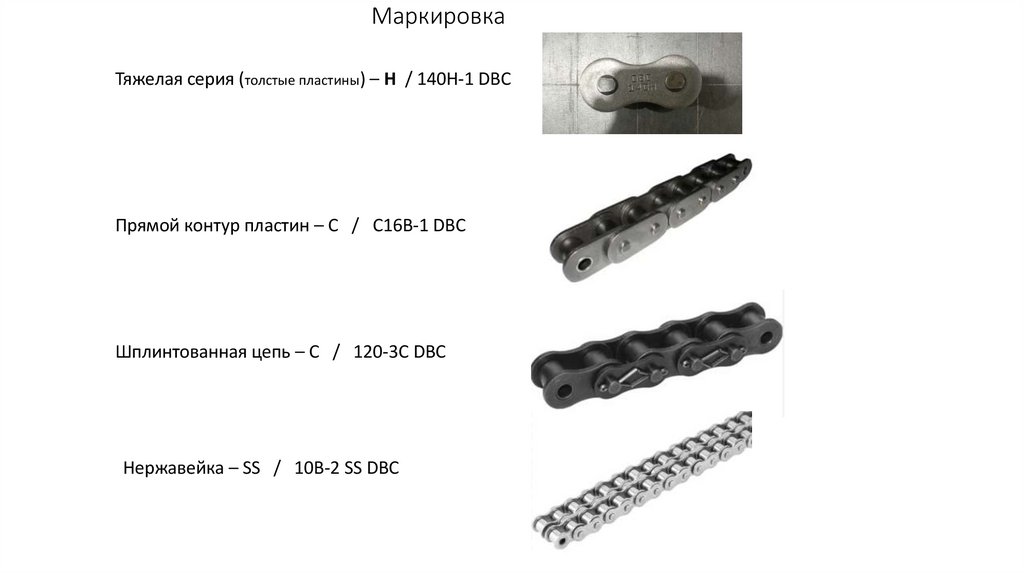

17. Маркировка

Тяжелая серия (толстые пластины) – H / 140H-1 DBC
Прямой контур пластин – С / С16B-1 DBC
Шплинтованная цепь – С / 120-3C DBC
Нержавейка – SS / 10B-2 SS DBC

18.

˃ Оптимальная закалка роликов (запатентованный
метод)
˃ Минимальный допуск на округлость втулок
(равномерный контакт в паре палец-втулка)
˃ Повышенная точность формирования отверстий в
пластинах
˃ Шлифовка пальца и втулки (уменьшение коэфф.
трения)
˃ Сталь от крупнейшего производителя стали в мире
Baowu Steel Group
˃ Дробеструйная обработка боковых пластин
(повышенная стойкость к истиранию)
˃ Смазка цепей горячим погружением (специально
разработанное масло для DBC)
˃ Преднатяжка цепей на заводе (отсутствие начального
растяжения)

19.

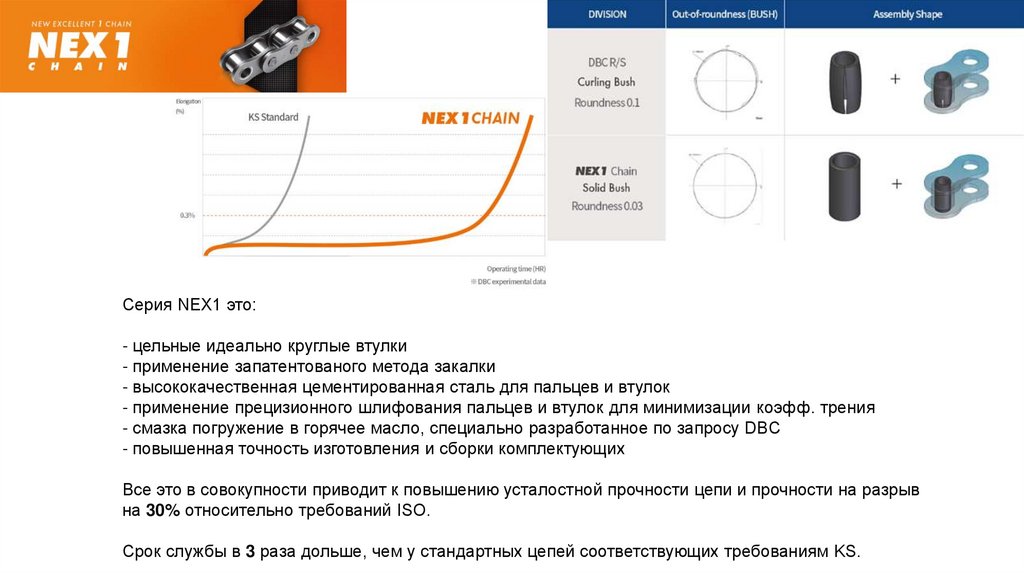

Серия NEX1 это:
- цельные идеально круглые втулки
- применение запатентованого метода закалки
- высококачественная цементированная сталь для пальцев и втулок
- применение прецизионного шлифования пальцев и втулок для минимизации коэфф. трения
- смазка погружение в горячее масло, специально разработанное по запросу DBC
- повышенная точность изготовления и сборки комплектующих
Все это в совокупности приводит к повышению усталостной прочности цепи и прочности на разрыв
на 30% относительно требований ISO.
Срок службы в 3 раза дольше, чем у стандартных цепей соответствующих требованиям KS.

20.

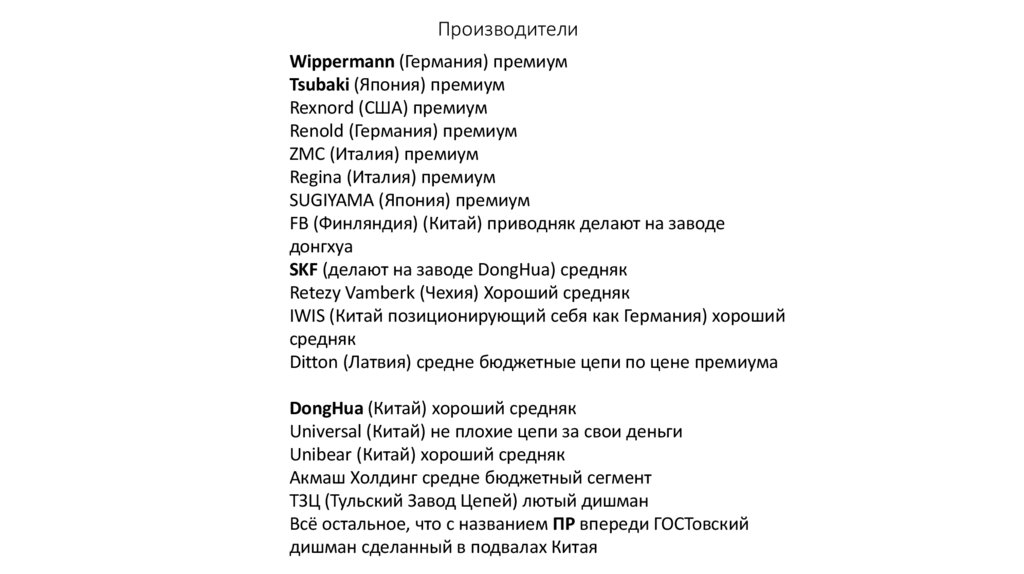

21. Производители

Wippermann (Германия) премиум
Tsubaki (Япония) премиум
Rexnord (США) премиум
Renold (Германия) премиум
ZMC (Италия) премиум
Regina (Италия) премиум
SUGIYAMA (Япония) премиум
FB (Финляндия) (Китай) приводняк делают на заводе
донгхуа
SKF (делают на заводе DongHua) средняк
Retezy Vamberk (Чехия) Хороший средняк
IWIS (Китай позиционирующий себя как Германия) хороший
средняк
Ditton (Латвия) средне бюджетные цепи по цене премиума
DongHua (Китай) хороший средняк
Universal (Китай) не плохие цепи за свои деньги
Unibear (Китай) хороший средняк
Акмаш Холдинг средне бюджетный сегмент
ТЗЦ (Тульский Завод Цепей) лютый дишман
Всё остальное, что с названием ПР впереди ГОСТовский
дишман сделанный в подвалах Китая
