Маршрутизация

1.

Оптимизация сети для
малого и среднего бизнеса:
Внедрение маршрутизации
между VLAN
Приветствую, коллеги! Сегодня мы обсудим, как мы можем значительно
улучшить производительность, безопасность и управляемость нашей
локальной сети, внедрив маршрутизацию между виртуальными локальными
сетями (VLAN). Это решение специально разработано для удовлетворения
потребностей нашего малого или среднего предприятия, используя
существующее оборудование Cisco для достижения максимальной
эффективности.

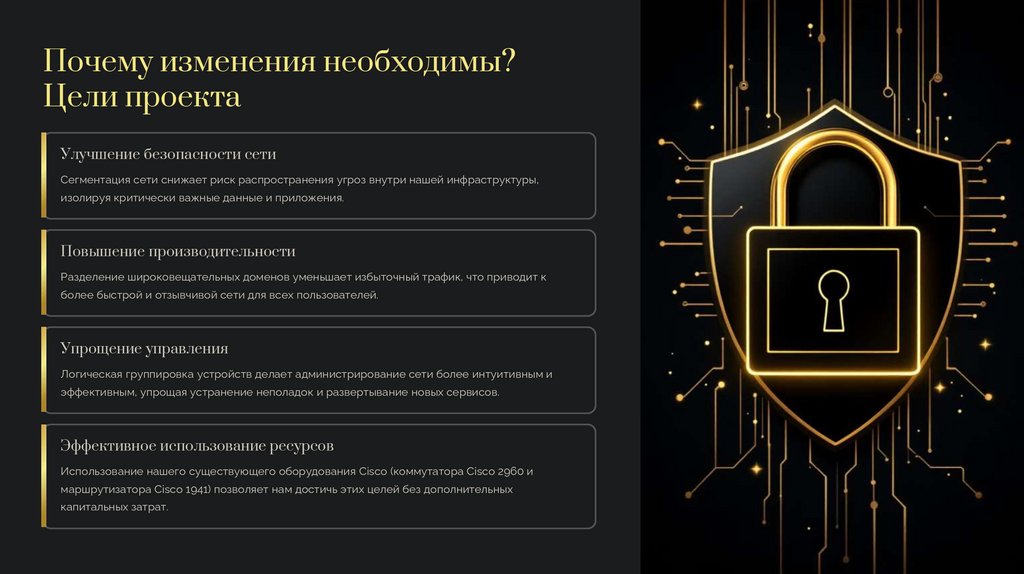

2.

Почему изменения необходимы?
Цели проекта
Улучшение безопасности сети
Сегментация сети снижает риск распространения угроз внутри нашей инфраструктуры,
изолируя критически важные данные и приложения.
Повышение производительности
Разделение широковещательных доменов уменьшает избыточный трафик, что приводит к
более быстрой и отзывчивой сети для всех пользователей.
Упрощение управления
Логическая группировка устройств делает администрирование сети более интуитивным и
эффективным, упрощая устранение неполадок и развертывание новых сервисов.
Эффективное использование ресурсов
Использование нашего существующего оборудования Cisco (коммутатора Cisco 2960 и
маршрутизатора Cisco 1941) позволяет нам достичь этих целей без дополнительных
капитальных затрат.

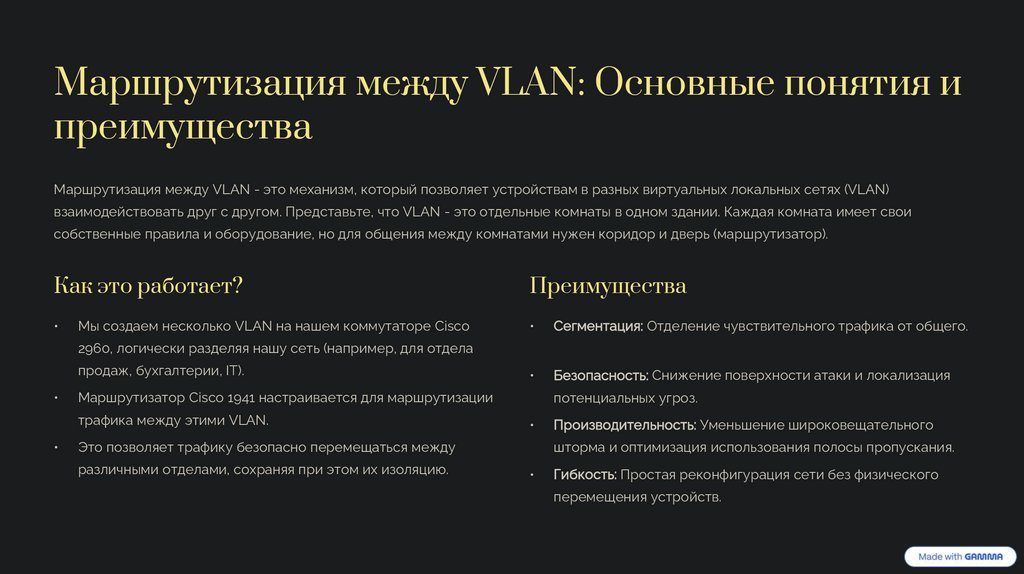

3.

Маршрутизация между VLAN: Основные понятия и
преимущества
Маршрутизация между VLAN - это механизм, который позволяет устройствам в разных виртуальных локальных сетях (VLAN)
взаимодействовать друг с другом. Представьте, что VLAN - это отдельные комнаты в одном здании. Каждая комната имеет свои
собственные правила и оборудование, но для общения между комнатами нужен коридор и дверь (маршрутизатор).
Как это работает?
Преимущества
Сегментация: Отделение чувствительного трафика от общего.
Безопасность: Снижение поверхности атаки и локализация
Мы создаем несколько VLAN на нашем коммутаторе Cisco
2960, логически разделяя нашу сеть (например, для отдела
продаж, бухгалтерии, IT).
Маршрутизатор Cisco 1941 настраивается для маршрутизации
трафика между этими VLAN.
потенциальных угроз.
Это позволяет трафику безопасно перемещаться между
различными отделами, сохраняя при этом их изоляцию.
Производительность: Уменьшение широковещательного
шторма и оптимизация использования полосы пропускания.
Гибкость: Простая реконфигурация сети без физического
перемещения устройств.

4.

Модернизация существующей сети: Схема и реализация
Для внедрения маршрутизации между VLAN мы будем использовать наше существующее оборудование: коммутатор Cisco 2960 и маршрутизатор
Cisco 1941. Ключевая концепция здесь - "маршрутизация на одном плече" (Router-on-a-Stick), которая позволяет одному физическому интерфейсу
маршрутизатора обрабатывать трафик для нескольких VLAN.
1
2
Конфигурация VLAN на Cisco 2960
Настройка транкового порта
Создадим VLAN для каждого отдела (например, VLAN 10 для IT, VLAN
Один порт на коммутаторе 2960 будет настроен как транковый
20 для продаж, VLAN 30 для бухгалтерии) и назначим
(802.1Q), позволяя передавать трафик всех VLAN к маршрутизатору.
соответствующие порты.
3
4
Настройка подинтерфейсов на Cisco 1941
Маршрутизация между VLAN
На маршрутизаторе 1941 мы настроим логические подинтерфейсы на
Маршрутизатор будет автоматически маршрутизировать пакеты
одном физическом порту, каждый из которых будет связан с
между подинтерфейсами, обеспечивая связь между различными
определенной VLAN и иметь свой IP-адрес (шлюз).
VLAN.

5.

Баланс между изоляцией и сотрудничеством
Маршрутизация между VLAN позволяет нам достичь идеального баланса: изолировать сетевой трафик для повышения безопасности и
производительности, при этом обеспечивая бесшовное взаимодействие между отделами, когда это необходимо. Каждый отдел будет иметь свою
собственную, защищенную виртуальную сеть, но при этом сможет обмениваться данными с другими через централизованный маршрутизатор.
Безопасность
Изоляция широковещательных доменов и
Эффективность
Оптимизация сетевого трафика и снижение
нагрузки на коммутатор.
применение списков контроля доступа (ACL) на
маршрутизаторе.
Сотрудничество
Прозрачная коммуникация между отделами
через маршрутизатор.
Отделы
Разделение трафика IT, продаж, бухгалтерии и
других подразделений.
Политики
Возможность применять индивидуальные
политики безопасности и QoS для каждой VLAN.
Например, бухгалтерия может безопасно работать с конфиденциальными финансовыми данными в своей VLAN, а отдел продаж может получать
доступ к CRM-системе, расположенной в IT VLAN, без компрометации других данных.

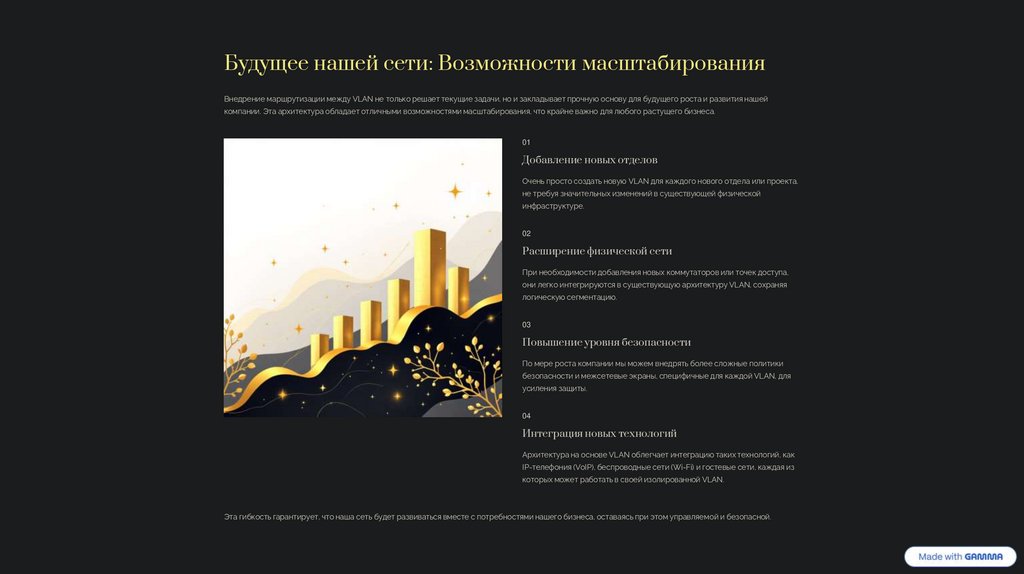

6.

Будущее нашей сети: Возможности масштабирования
Внедрение маршрутизации между VLAN не только решает текущие задачи, но и закладывает прочную основу для будущего роста и развития нашей
компании. Эта архитектура обладает отличными возможностями масштабирования, что крайне важно для любого растущего бизнеса.
01
Добавление новых отделов
Очень просто создать новую VLAN для каждого нового отдела или проекта,
не требуя значительных изменений в существующей физической
инфраструктуре.
02
Расширение физической сети
При необходимости добавления новых коммутаторов или точек доступа,
они легко интегрируются в существующую архитектуру VLAN, сохраняя
логическую сегментацию.
03
Повышение уровня безопасности
По мере роста компании мы можем внедрять более сложные политики
безопасности и межсетевые экраны, специфичные для каждой VLAN, для
усиления защиты.
04
Интеграция новых технологий
Архитектура на основе VLAN облегчает интеграцию таких технологий, как
IP-телефония (VoIP), беспроводные сети (Wi-Fi) и гостевые сети, каждая из
которых может работать в своей изолированной VLAN.
Эта гибкость гарантирует, что наша сеть будет развиваться вместе с потребностями нашего бизнеса, оставаясь при этом управляемой и безопасной.

7.

Источники и контакты
При разработке этой презентации мы опирались на лучшие практики сетевого проектирования и опыт работы с оборудованием Cisco. Ниже
представлены ключевые ресурсы, которые легли в основу предложенного решения:
Документация по коммутаторам Cisco Catalyst 2960 Series
Документация по маршрутизаторам Cisco 1941 Series Integrated Services Routers
Официальные руководства Cisco по настройке VLAN и маршрутизации на одном плече.
Курсы и сертификации Cisco CCNA.
Если у вас есть дополнительные вопросы или вы хотите обсудить детали реализации, пожалуйста, обращайтесь!
