Проводники и диэл. в эл. поле

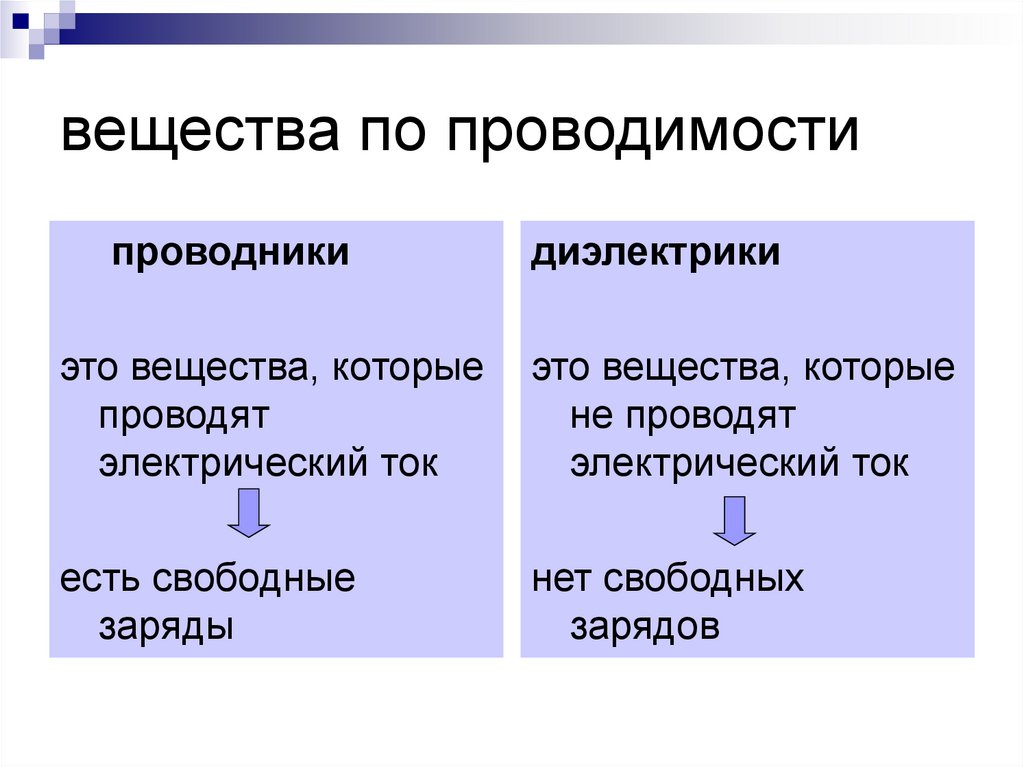

1. Проводники и диэлектрики в электростатическом поле. Домашнее задание: опорный конспект по презентации

2. вещества по проводимости

проводники
диэлектрики
это вещества, которые
проводят
электрический ток
это вещества, которые
не проводят
электрический ток
есть свободные
заряды
нет свободных
зарядов

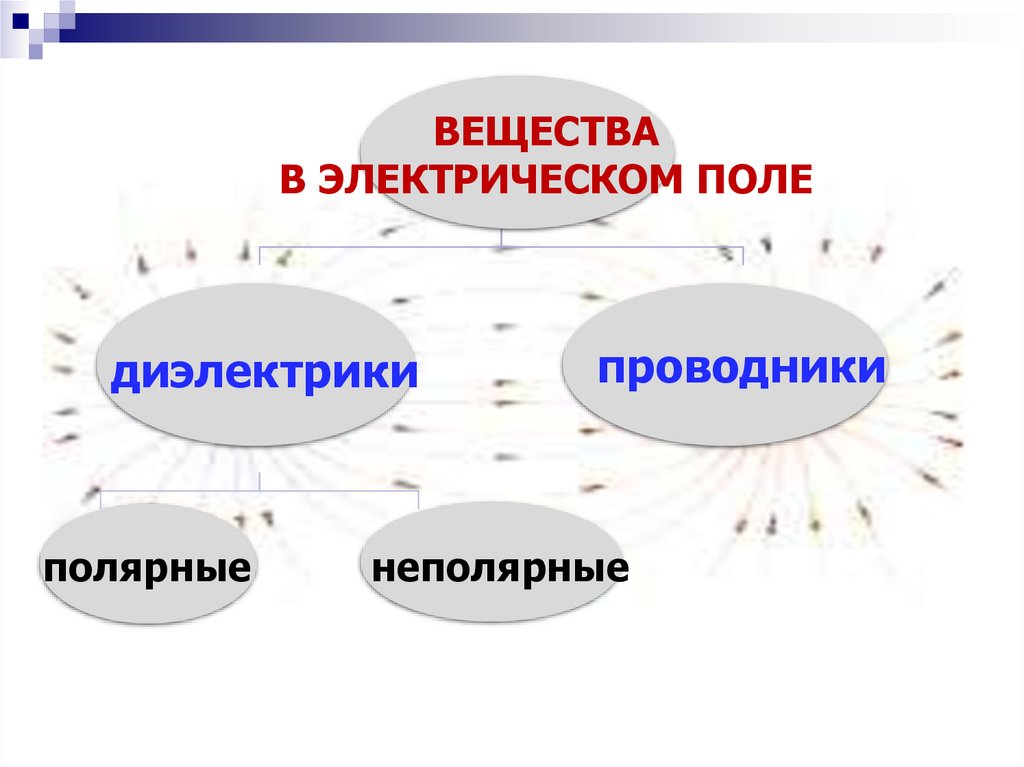

3.

ВЕЩЕСТВА
В ЭЛЕКТРИЧЕСКОМ ПОЛЕ
диэлектрики
полярные
проводники
неполярные

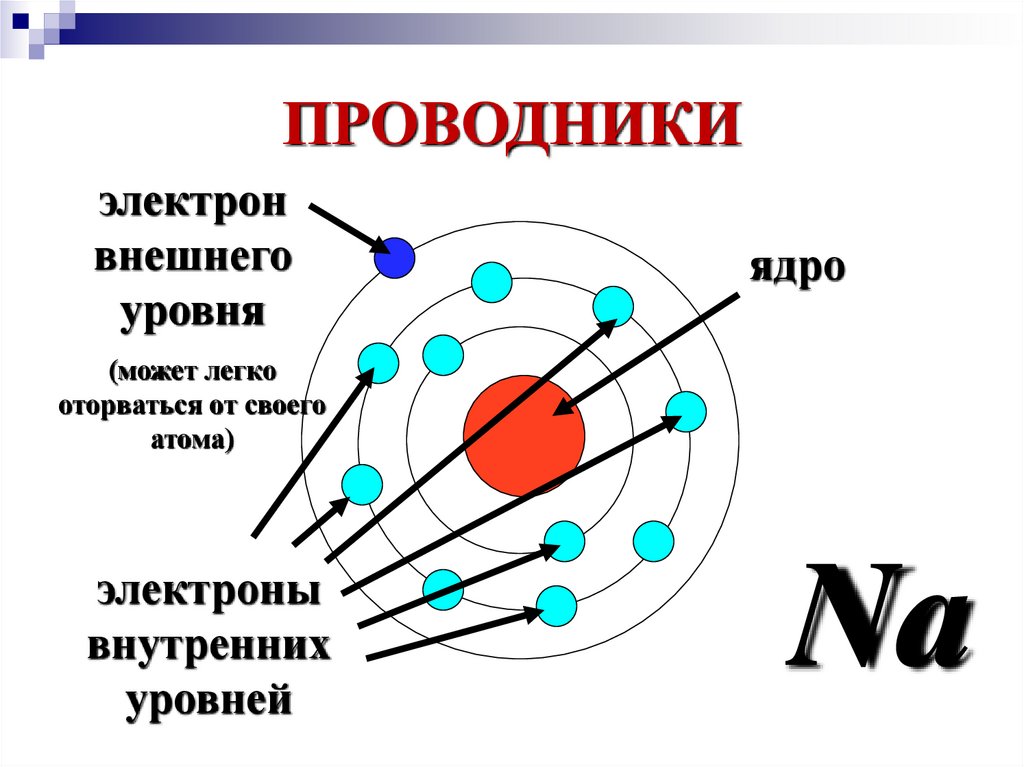

4.

ПРОВОДНИКИ
электрон
внешнего
уровня
ядро
(может легко
оторваться от своего
атома)
электроны
внутренних
уровней
Na

5. Строение металлов (проводники)

Последний электрон слабо
притягивается к ядру т.к.:
1. далеко от ядра
2. 10 электронов отталкивают
одиннадцатый
Na
+11
2
8
1
Вывод:
последний электрон каждого атома отрывается
от ядра и становится свободным

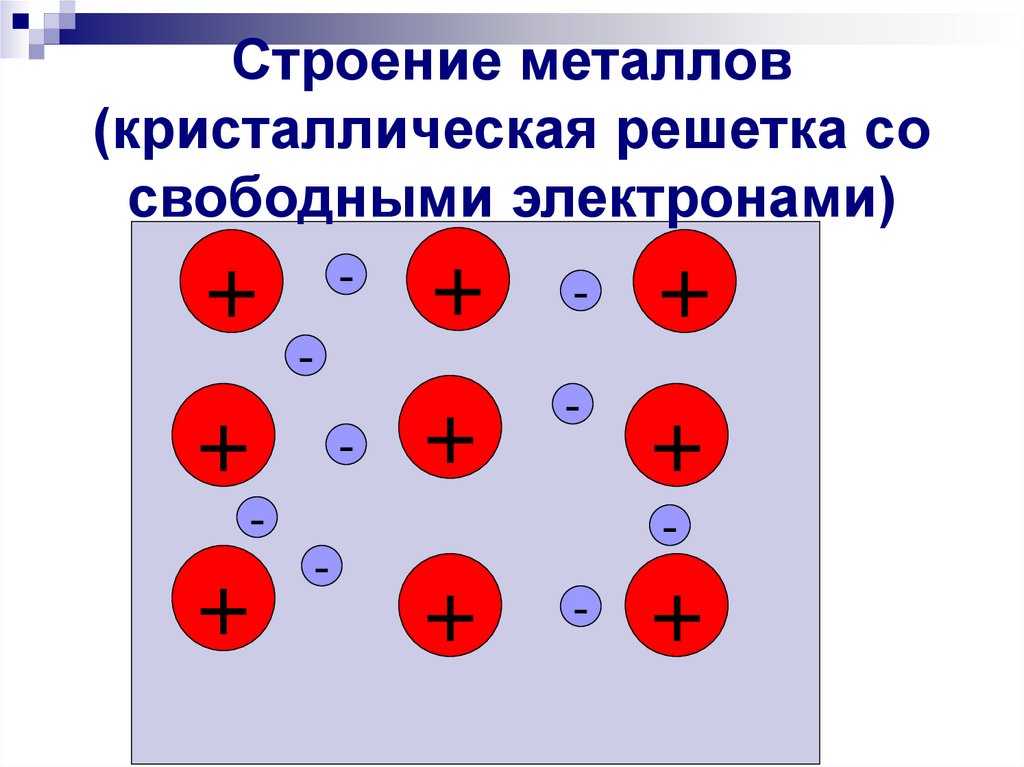

6.

Строение металлов
(кристаллическая решетка со
свободными электронами)
+
-
+
-
+
-
+
-
+
-
+
-
+
-
-
+
-
+

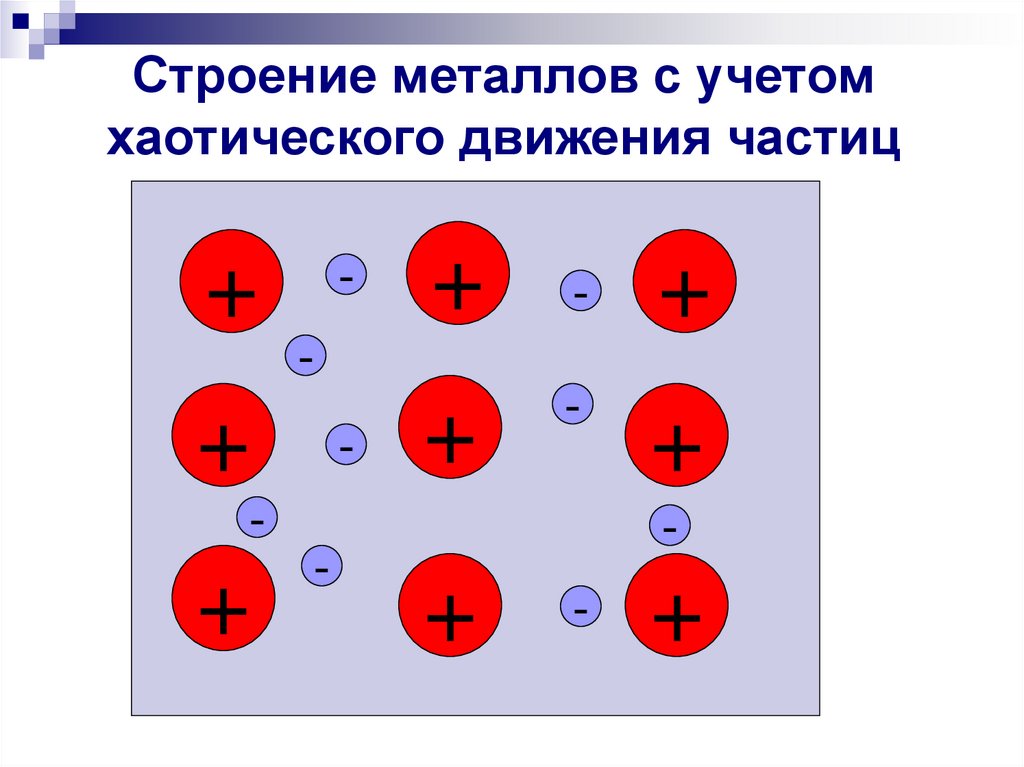

7.

Строение металлов с учетом
хаотического движения частиц
+
-
+
-
+
-
+
-
+
-
+
-
+
-
-
+
-
+

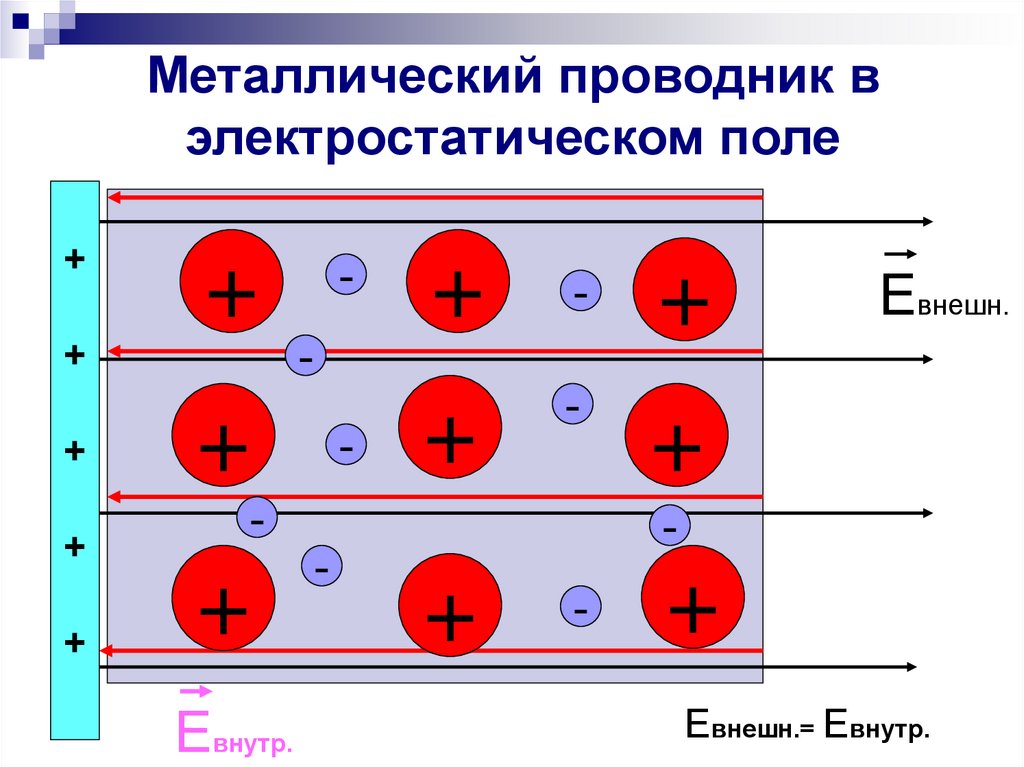

8.

Металлический проводник в
электростатическом поле
+
+
+
+
-
+
-
+
+
-
+
-
+
+
-
+
+
Евнутр.
-
Евнешн.
-
+
-
+
Евнешн.= Евнутр.

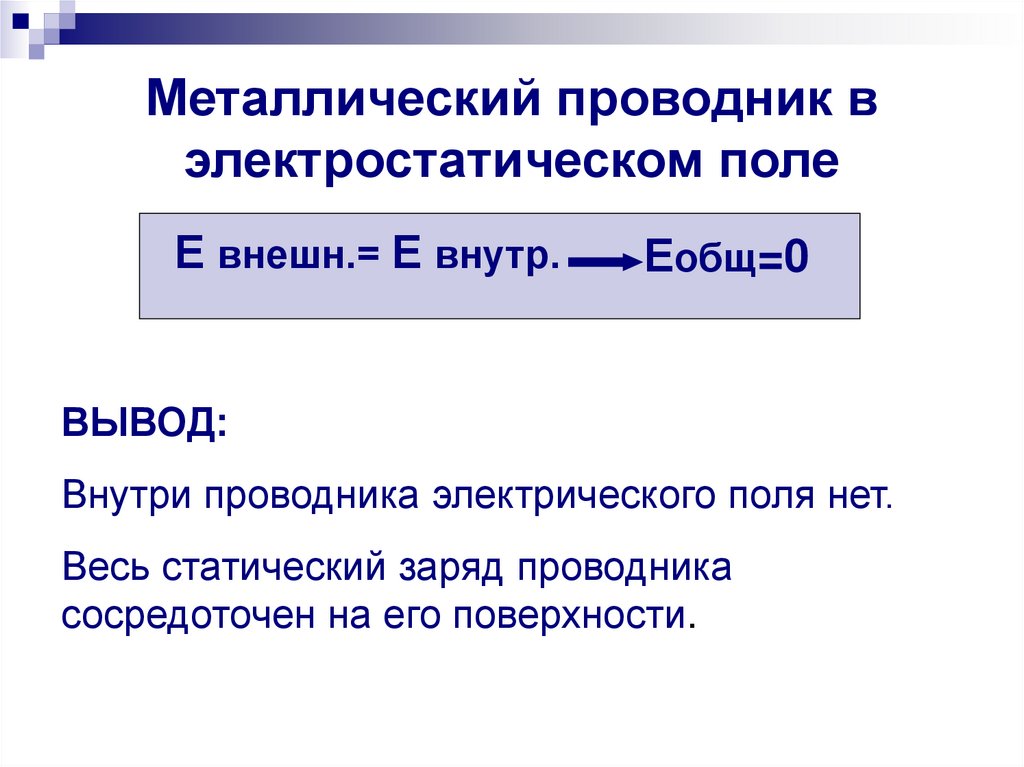

9. Металлический проводник в электростатическом поле

Е внешн.= Е внутр.
Еобщ=0
ВЫВОД:
Внутри проводника электрического поля нет.
Весь статический заряд проводника
сосредоточен на его поверхности.

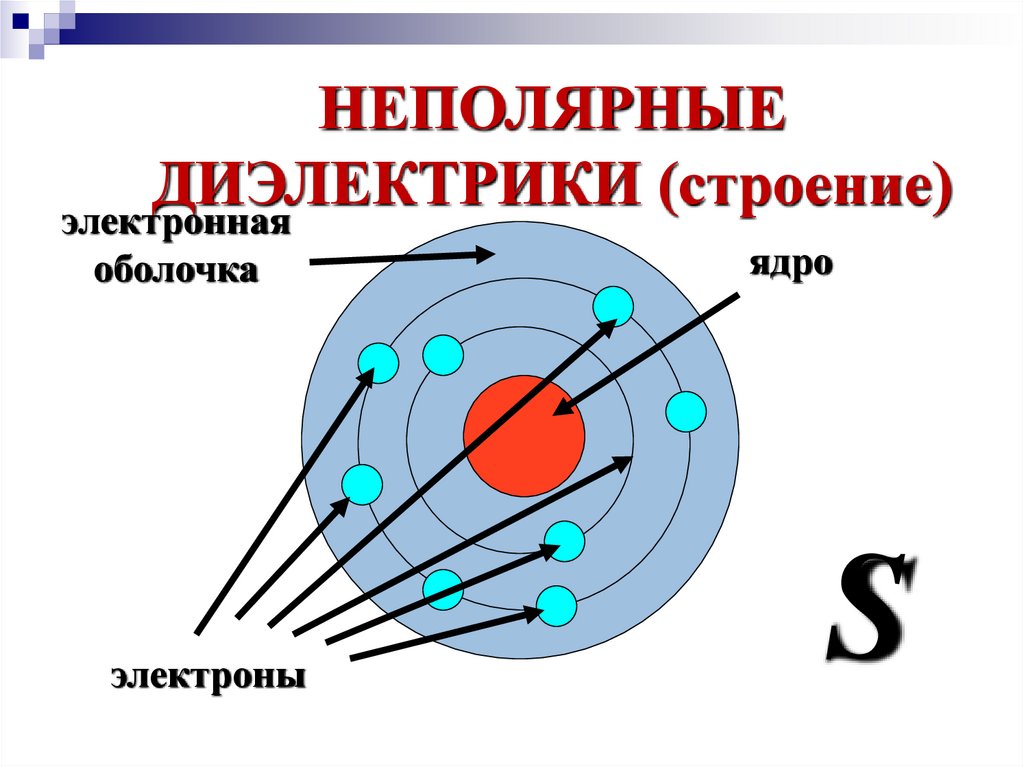

10.

НЕПОЛЯРНЫЕ
ДИЭЛЕКТРИКИ
(строение)
электронная
оболочка
электроны
ядро
S

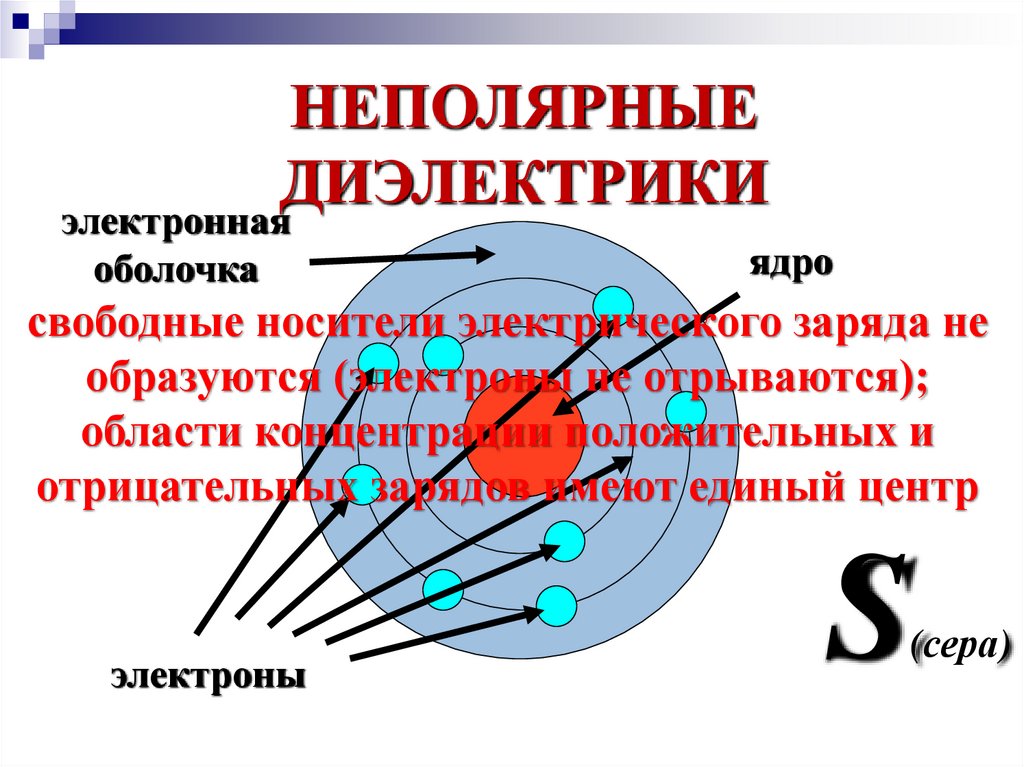

11.

НЕПОЛЯРНЫЕ
ДИЭЛЕКТРИКИ
электронная
оболочка
ядро
свободные носители электрического заряда не
образуются (электроны не отрываются);
области концентрации положительных и
отрицательных зарядов имеют единый центр
электроны
S
(сера)

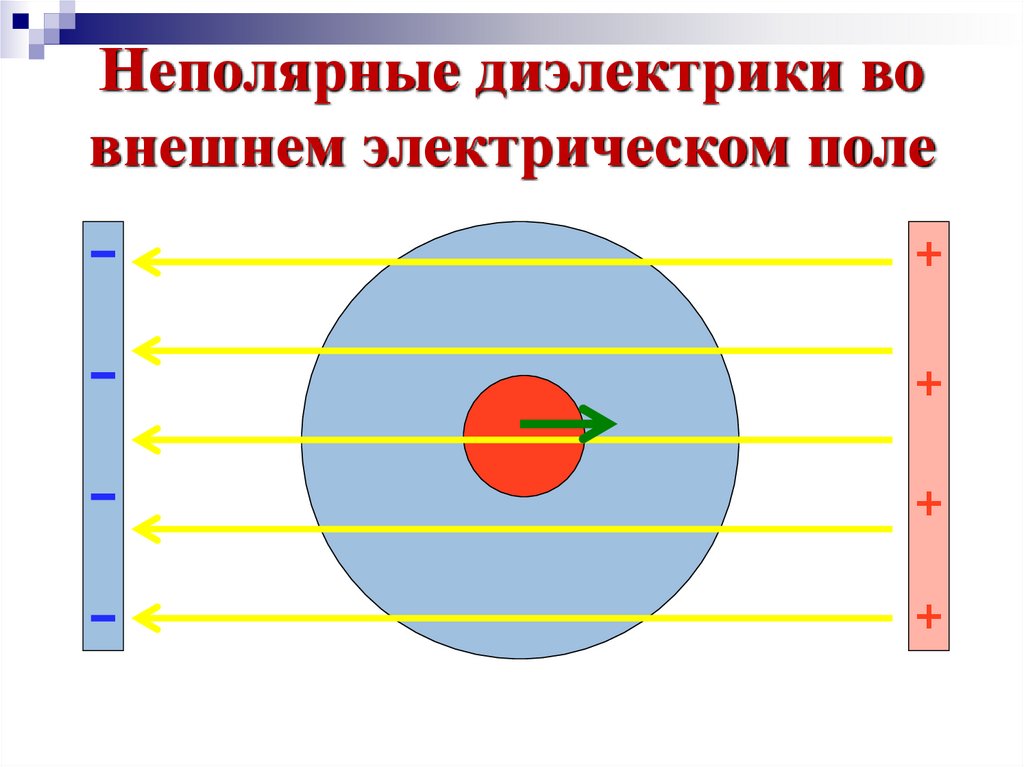

12.

Неполярные диэлектрики во
внешнем электрическом поле
+
+
+
+

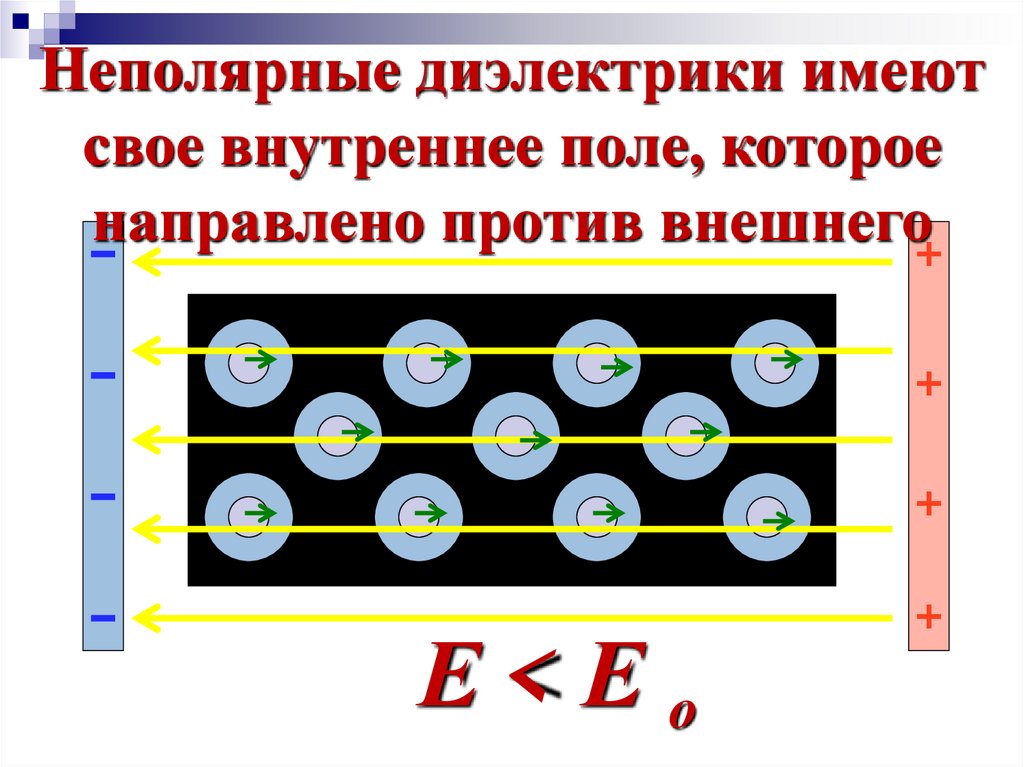

13.

Неполярные диэлектрики имеют
свое внутреннее поле, которое
направлено против внешнего+
+
+
Е<Ео
+

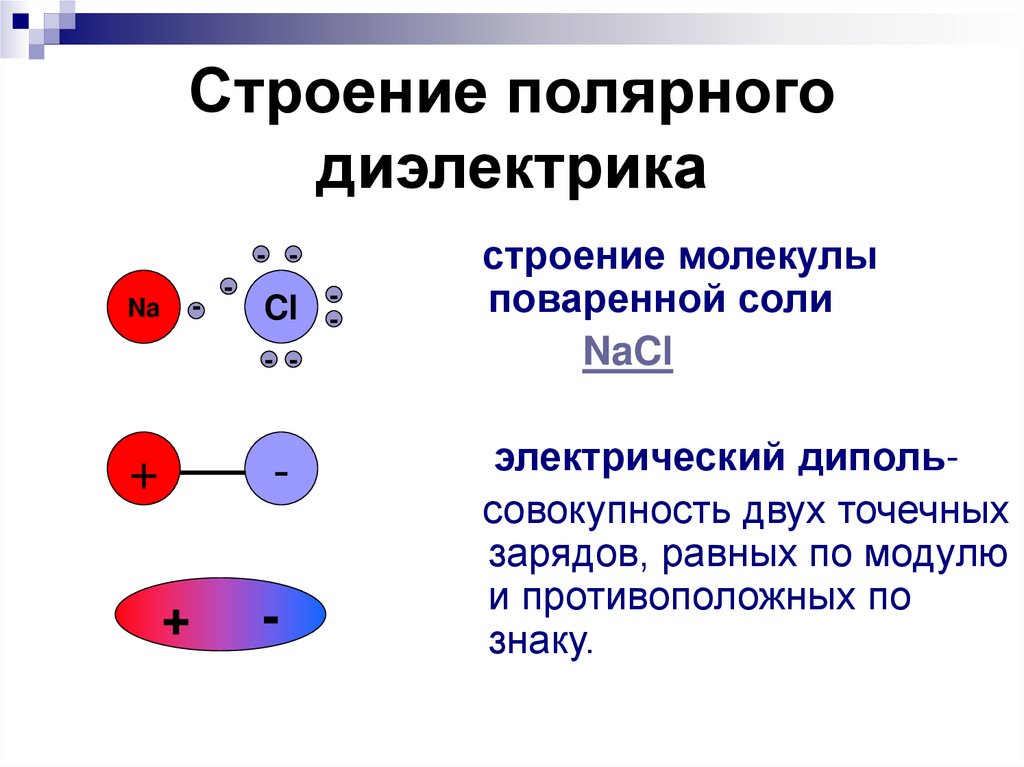

14. Строение полярного диэлектрика

- -
-
Na
-
Cl
- -
+
+
-
-
строение молекулы
поваренной соли
NaCl
электрический дипольсовокупность двух точечных
зарядов, равных по модулю
и противоположных по
знаку.

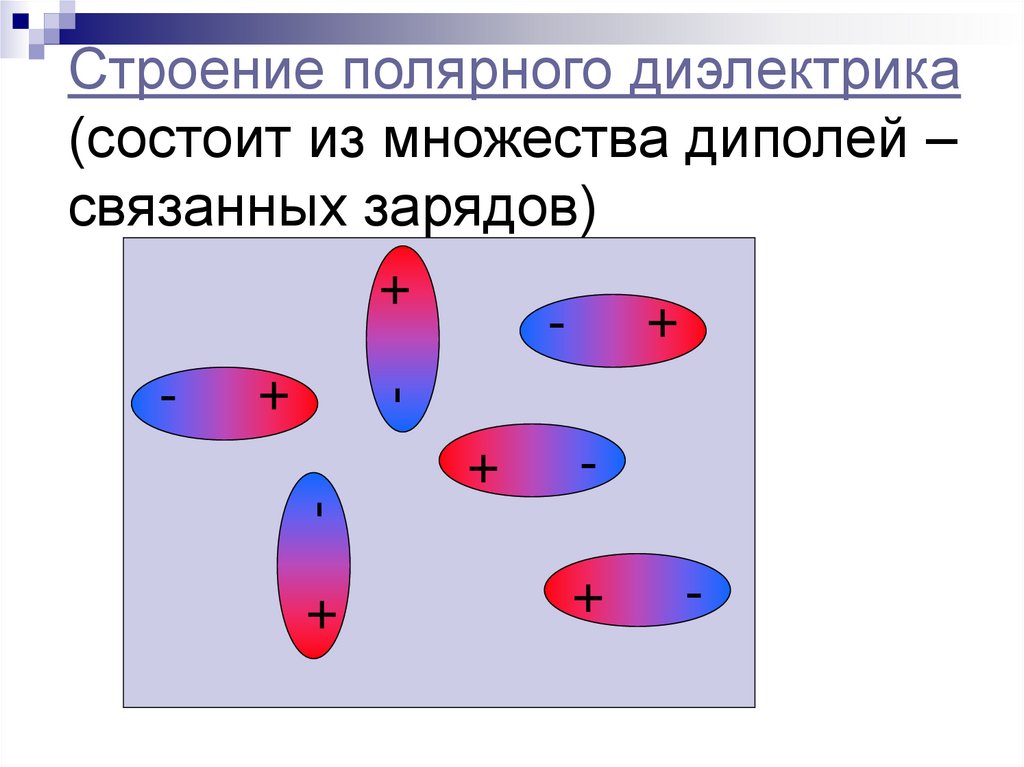

15. Строение полярного диэлектрика (состоит из множества диполей – связанных зарядов)

+
+
-
+
-
+
-
+
+
-
-

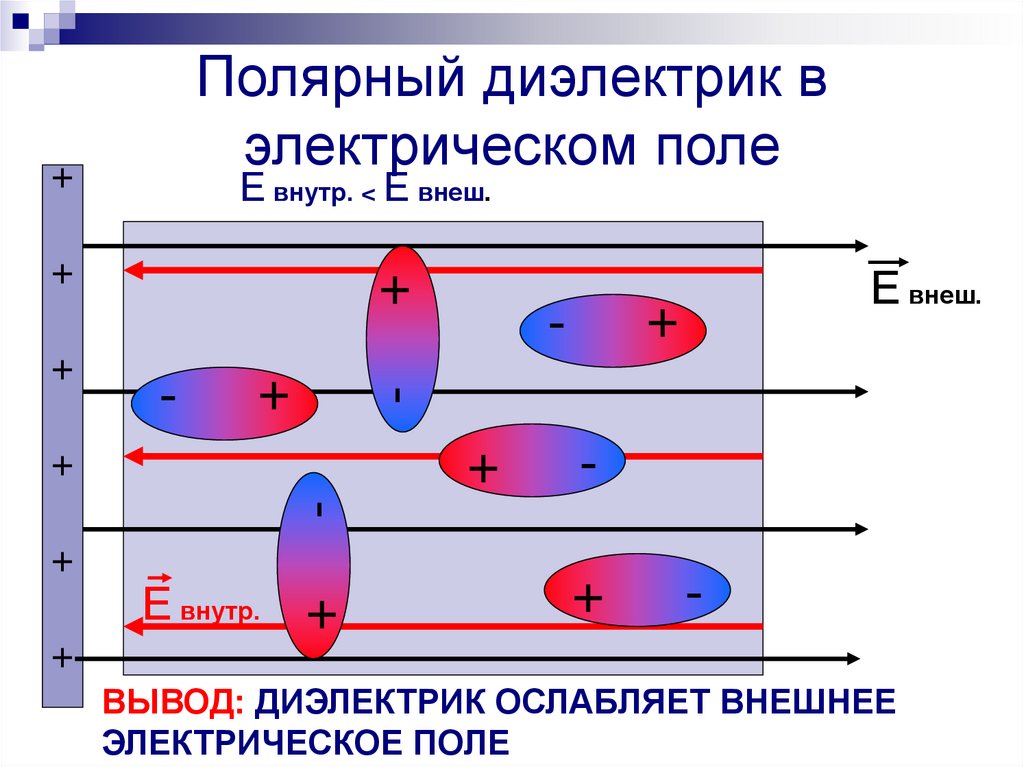

16.

Полярный диэлектрик в
электрическом поле
+
Е внутр. < Е внеш.
Е внеш.
+
-
+
-
-
+
+
+
+
-
+
Е внутр.
+
-
+
+
-
+
ВЫВОД: ДИЭЛЕКТРИК ОСЛАБЛЯЕТ ВНЕШНЕЕ
ЭЛЕКТРИЧЕСКОЕ ПОЛЕ

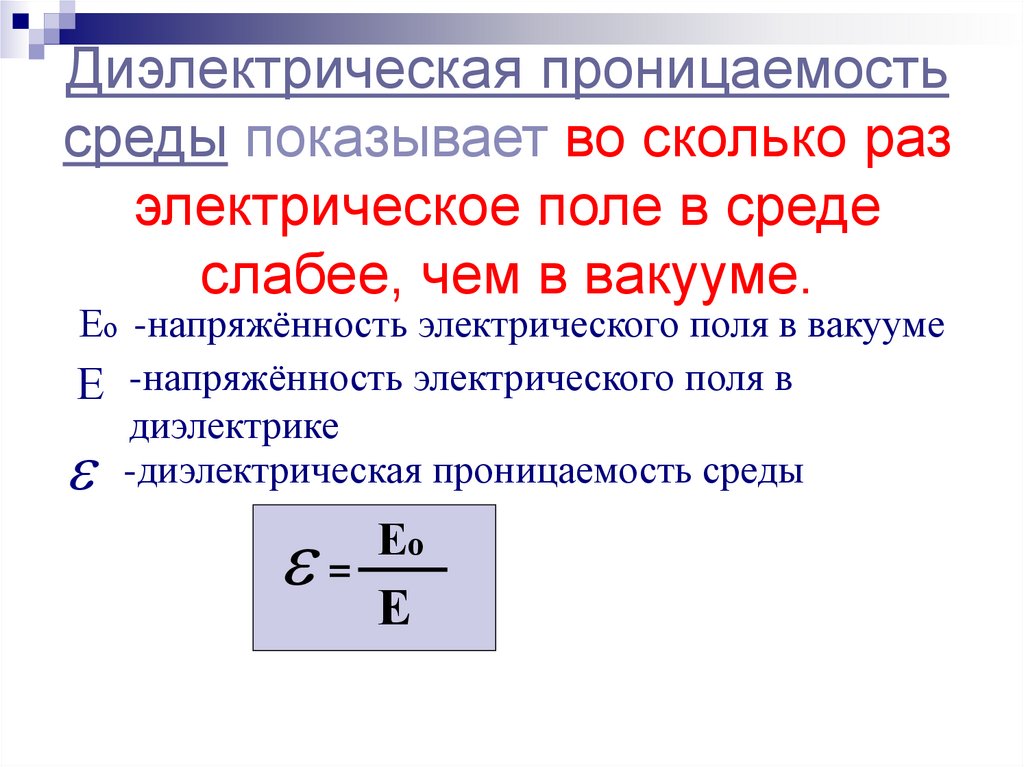

17. Диэлектрическая проницаемость среды показывает во сколько раз электрическое поле в среде слабее, чем в вакууме.

Ео -напряжённость электрического поля в вакууме
Е -напряжённость электрического поля в
диэлектрике
-диэлектрическая проницаемость среды
= Е
Ео

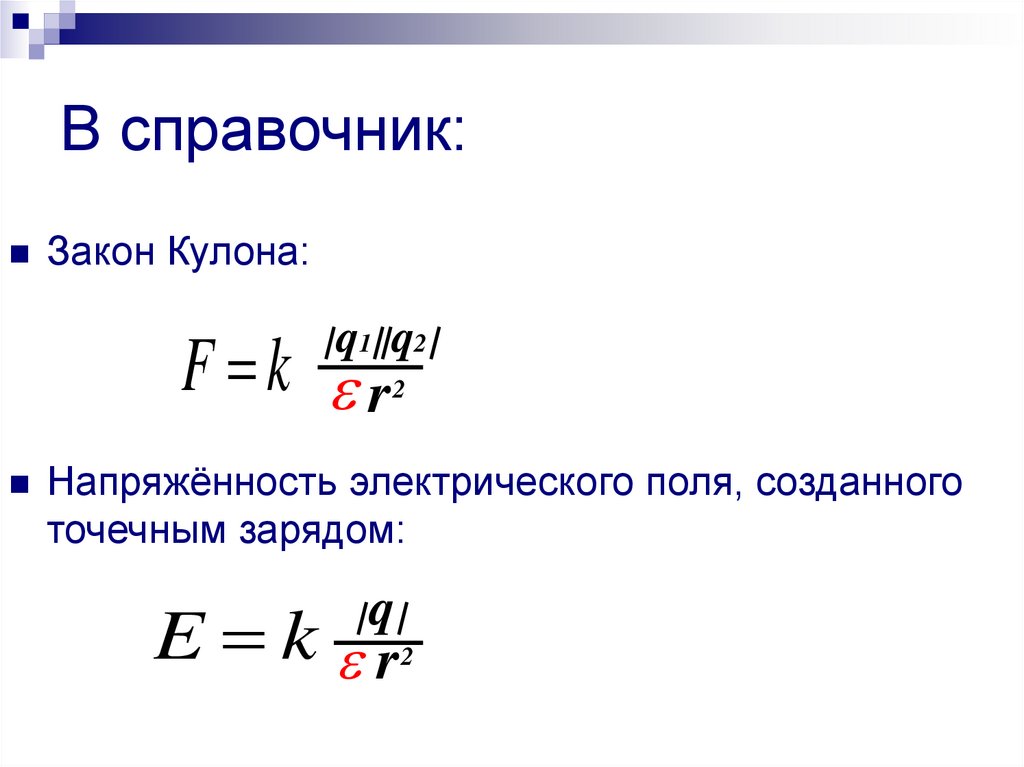

18. В справочник:

Закон Кулона:
F k r
q1 q2
2
Напряжённость электрического поля, созданного
точечным зарядом:
E k r
q
2
