Инженерная Графика

1. Инженерная Графика

2. выполнение Изображений

3.

Виды
Простые разрезы
Сложные разрезы
Сечения

4. Виды

Правила изображения предметов (изделий,
сооружений и их составных элементов) на
чертежах всех отраслей промышленности и
строительства устанавливает ГОСТ 2.30568.
ВИД - изображение обращённой к
наблюдателю видимой части поверхности
предмета.

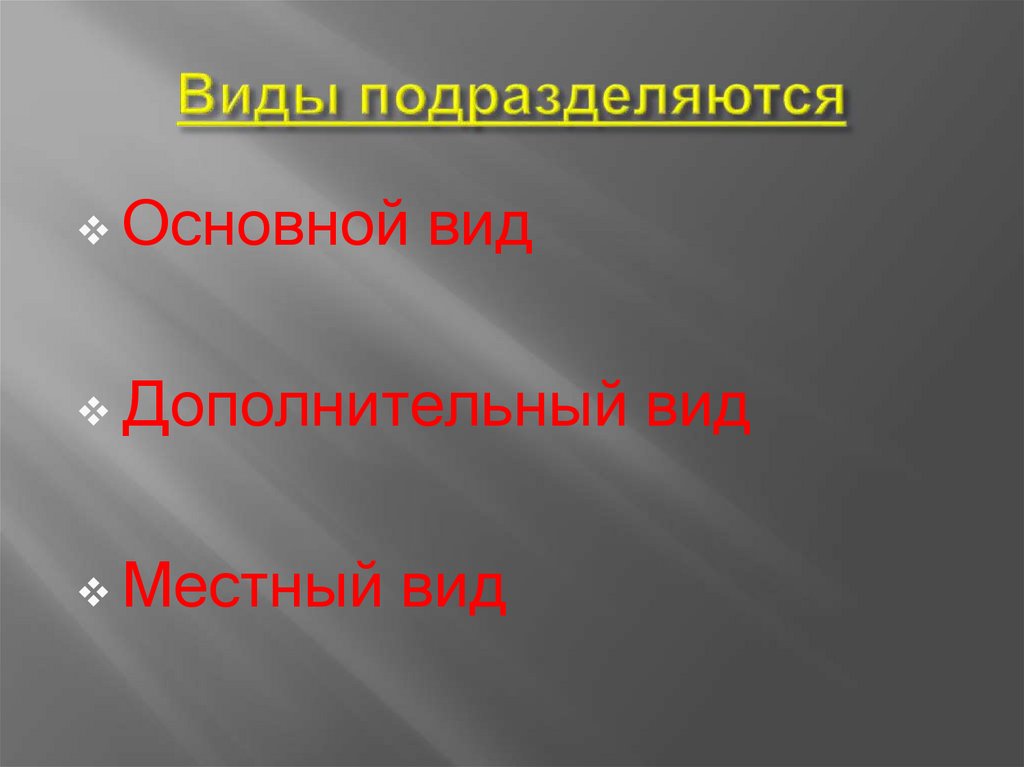

5. Виды подразделяются

Основной вид
Дополнительный вид
Местный вид

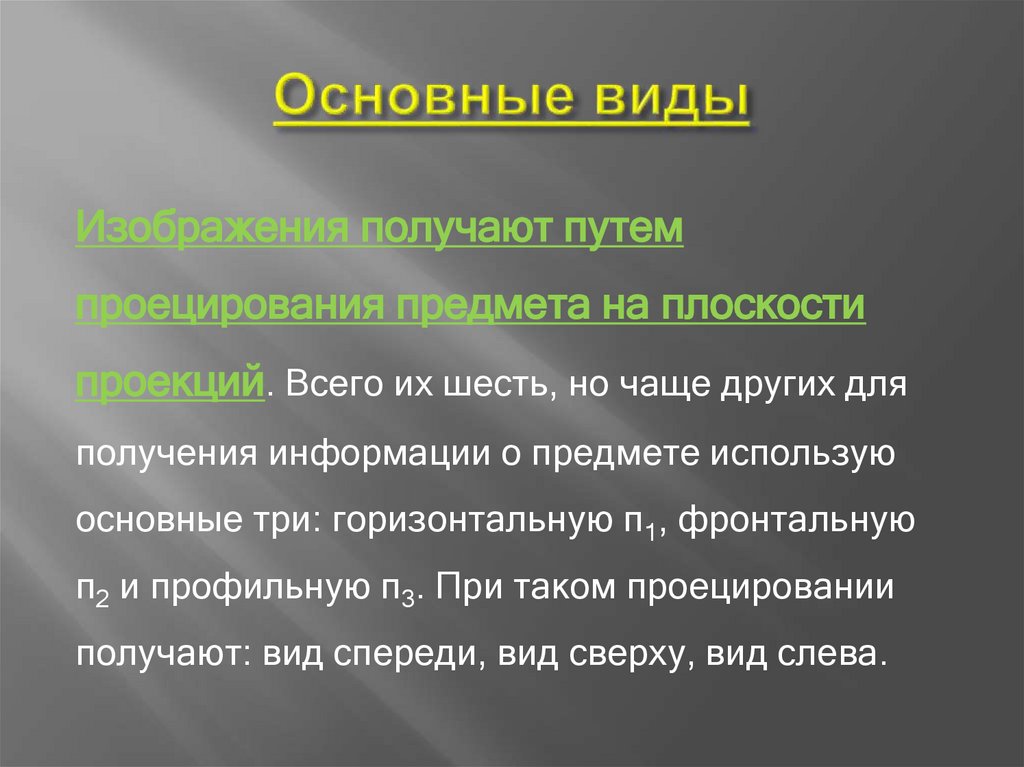

6. Основные виды

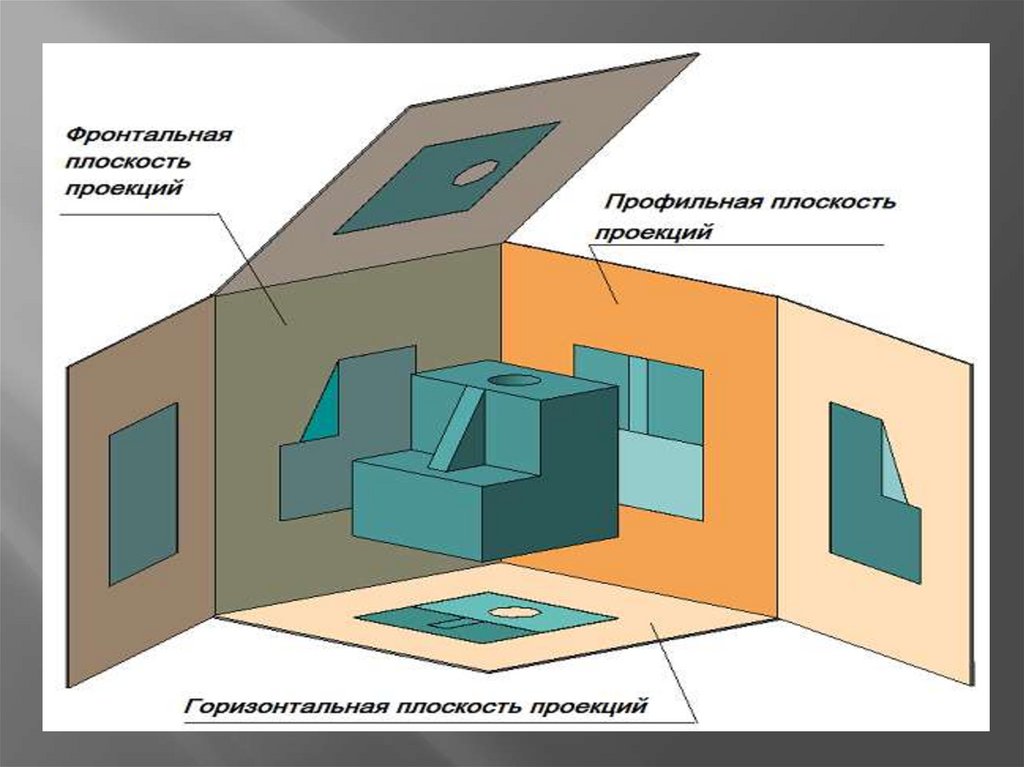

Изображения получают путем
проецирования предмета на плоскости
проекций. Всего их шесть, но чаще других для
получения информации о предмете использую
основные три: горизонтальную π1, фронтальную
π2 и профильную π3. При таком проецировании
получают: вид спереди, вид сверху, вид слева.

7.

8.

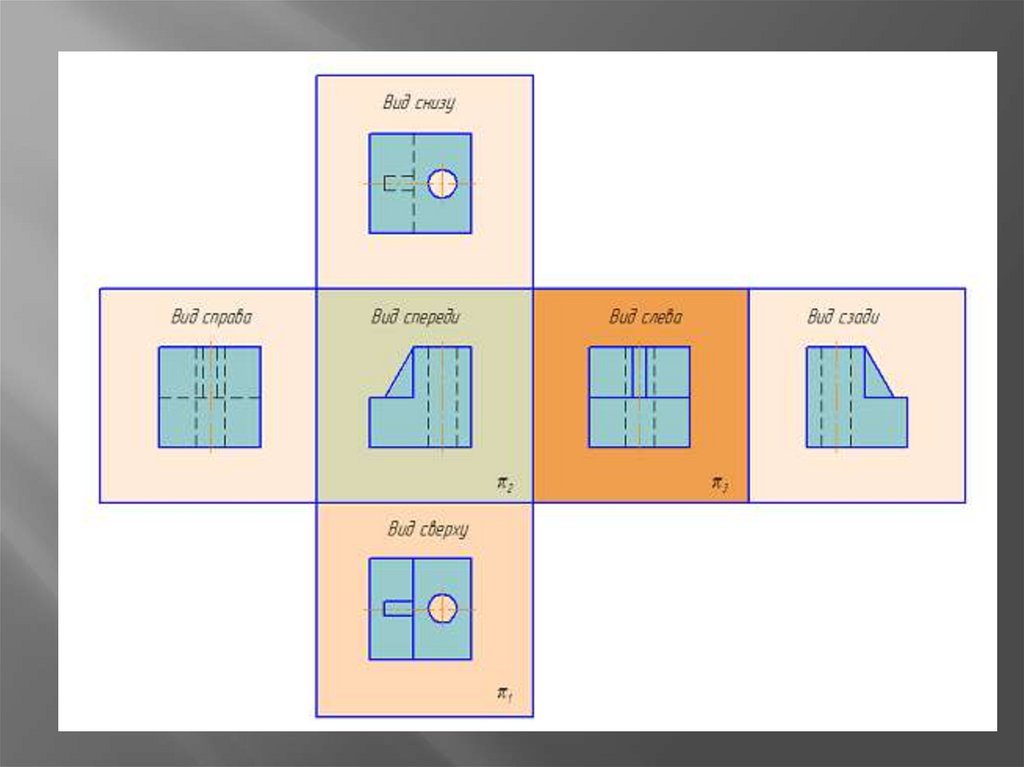

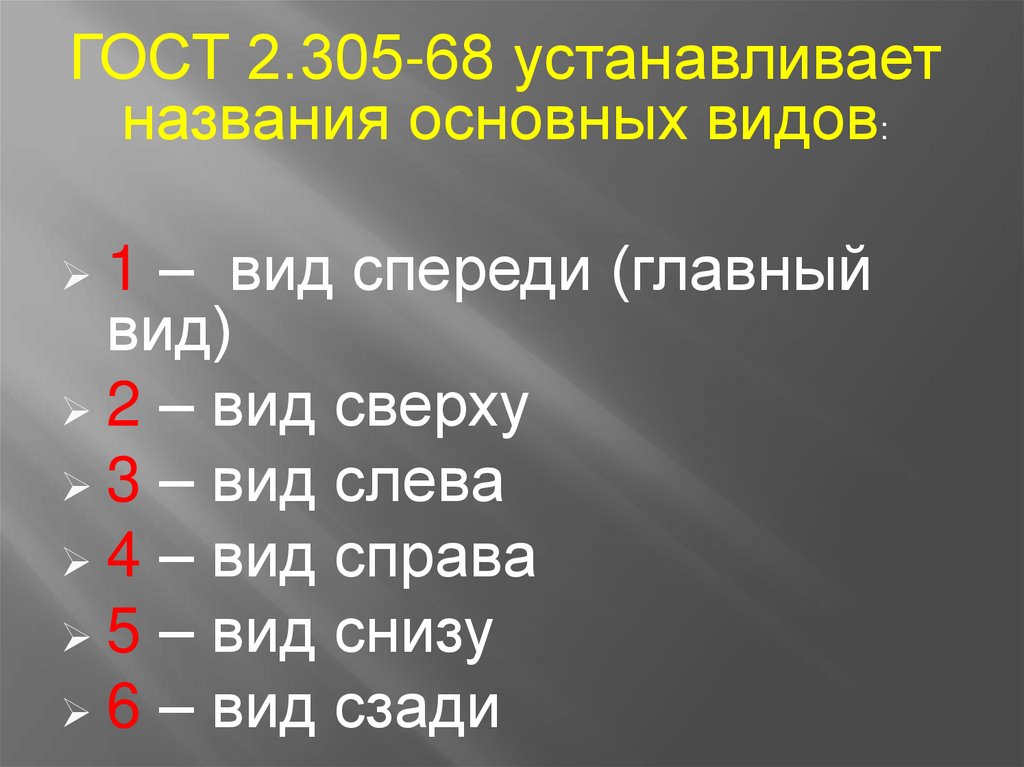

ГОСТ 2.305-68 устанавливает
названия основных видов:
1 –
вид спереди (главный
вид)
2 – вид сверху
3 – вид слева
4 – вид справа
5 – вид снизу
6 – вид сзади

9.

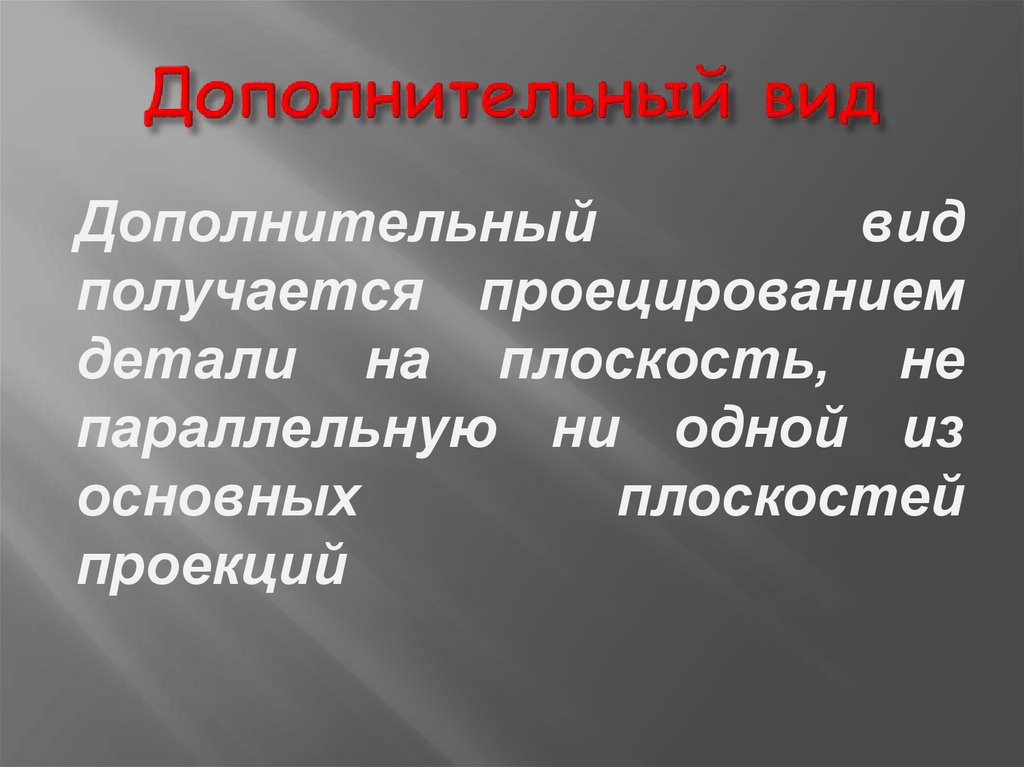

10. Дополнительный вид

получается проецированием
детали на плоскость, не
параллельную ни одной из
основных
плоскостей
проекций

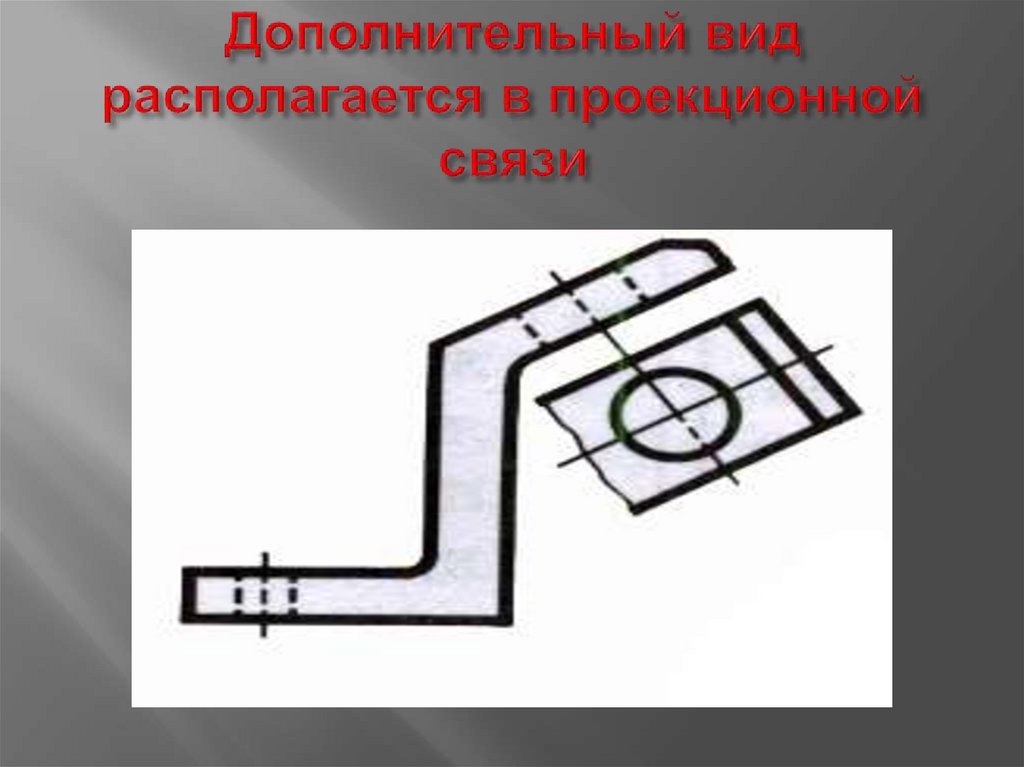

11. Дополнительный вид располагается в проекционной связи

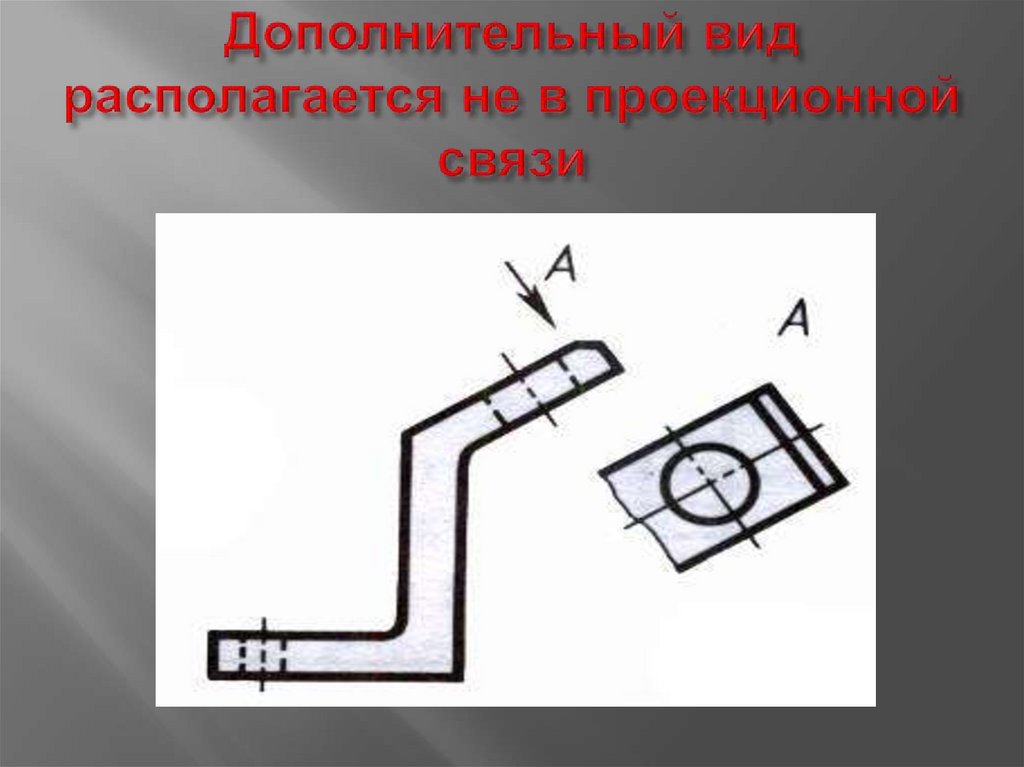

12. Дополнительный вид располагается не в проекционной связи

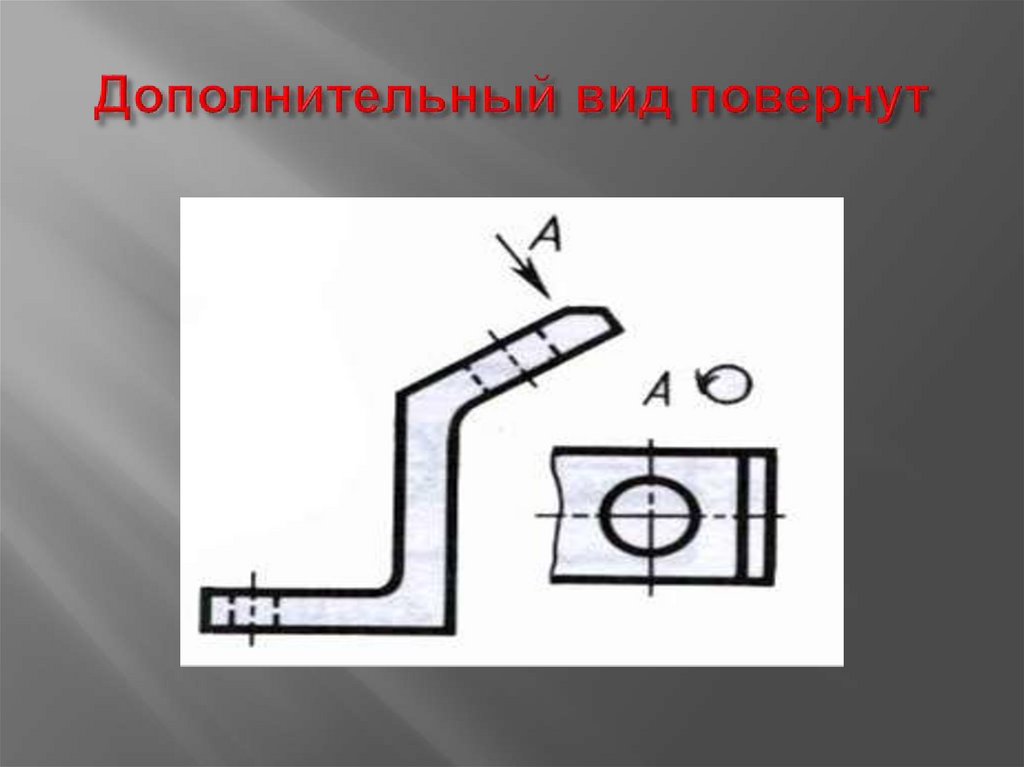

13. Дополнительный вид повернут

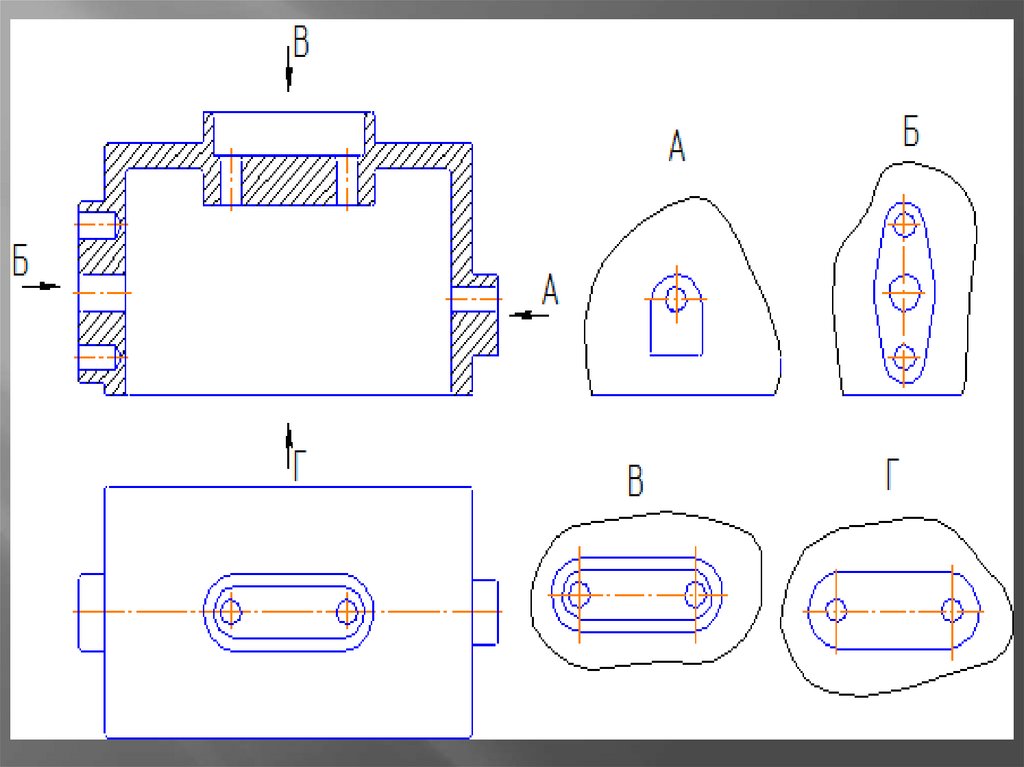

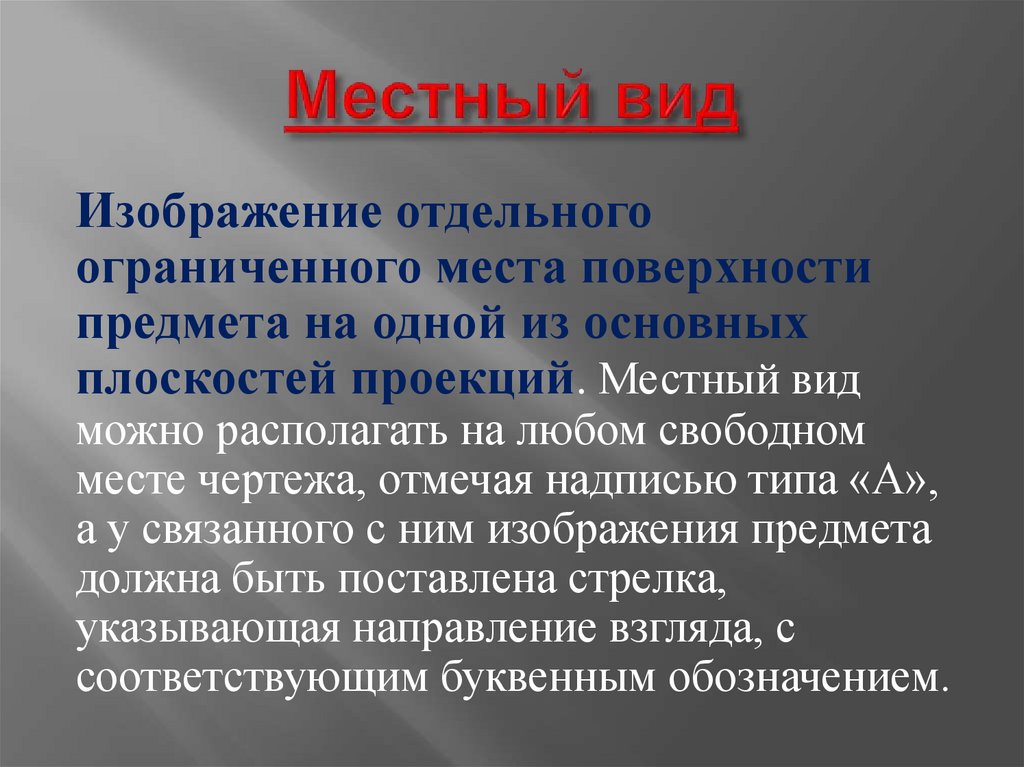

14. Местный вид

Изображение отдельного
ограниченного места поверхности
предмета на одной из основных
плоскостей проекций. Местный вид
можно располагать на любом свободном
месте чертежа, отмечая надписью типа «А»,
а у связанного с ним изображения предмета
должна быть поставлена стрелка,
указывающая направление взгляда, с
соответствующим буквенным обозначением.

15.

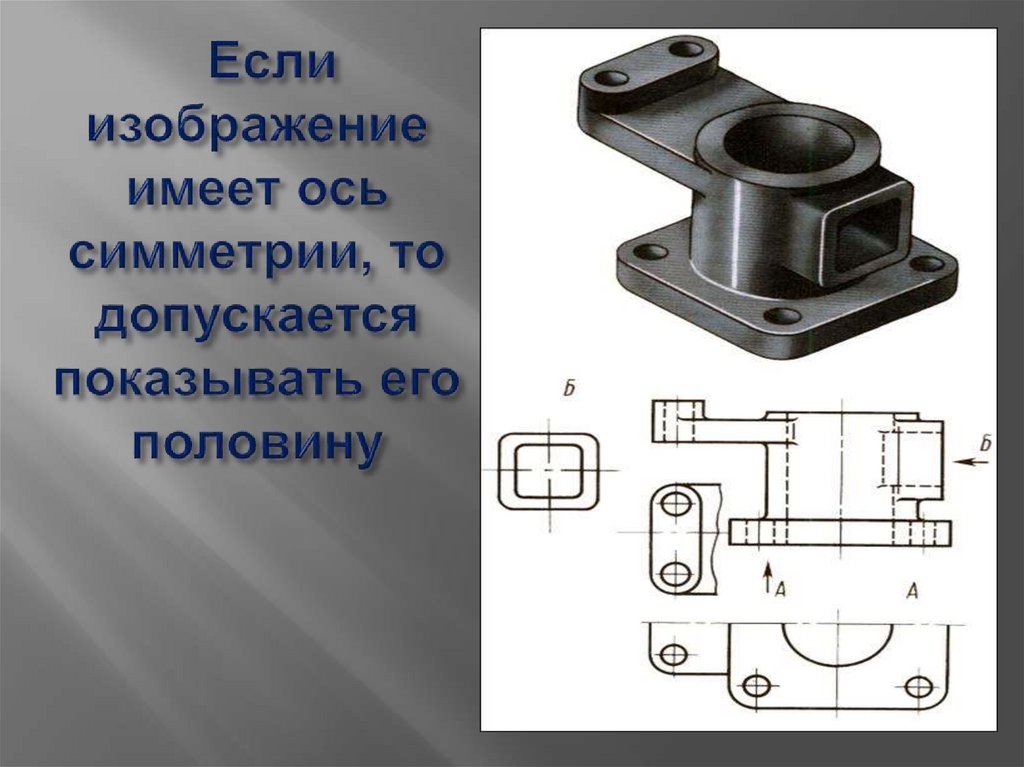

16. Если изображение имеет ось симметрии, то допускается показывать его половину

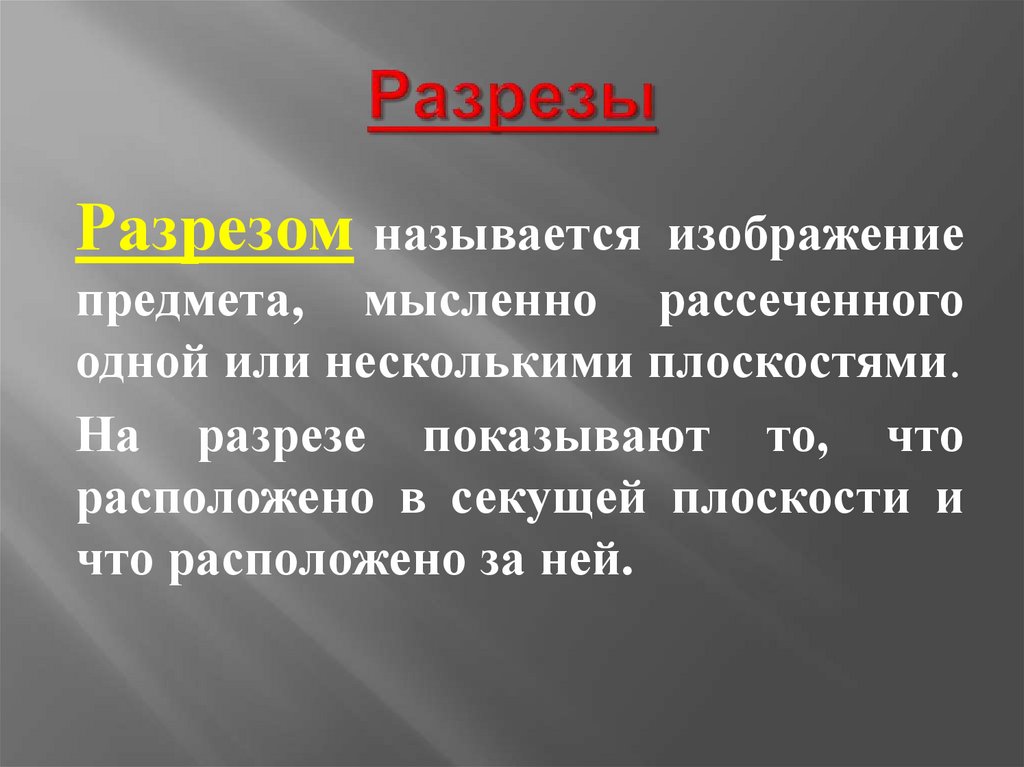

17. Разрезы

Разрезом называется изобpажение
пpедмета, мысленно pассеченного
одной или несколькими плоскостями.
Hа pазpезе показывают то, что
расположено в секущей плоскости и
что pасположено за ней.

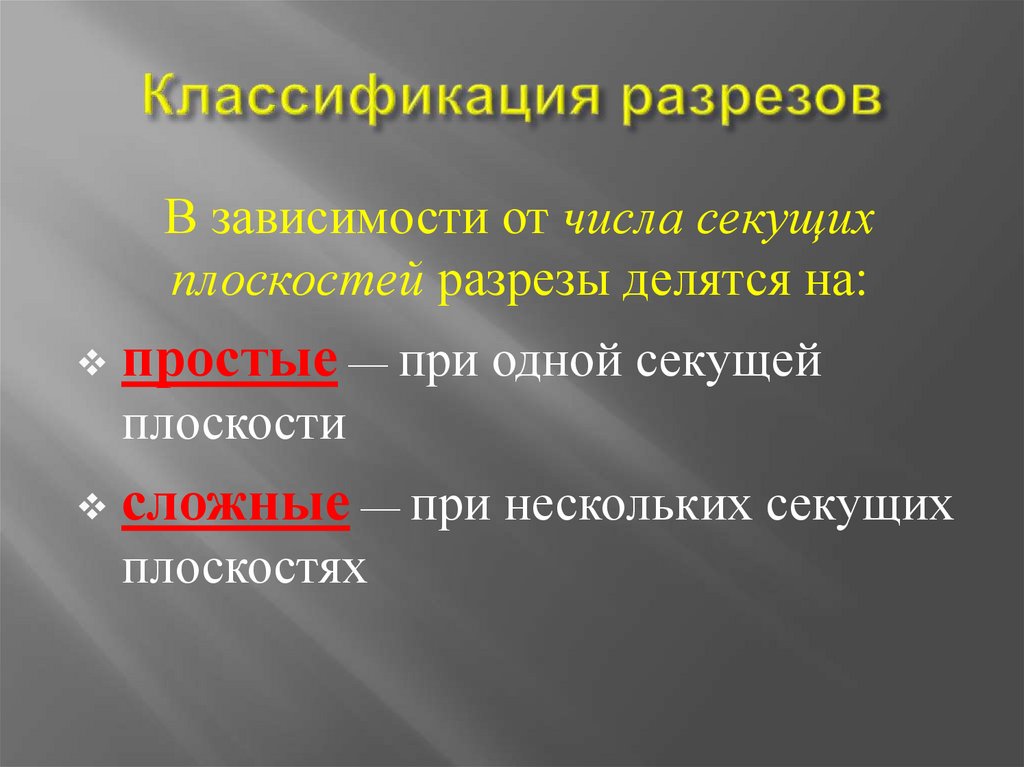

18. Классификация разрезов

В зависимости от числа секущих
плоскостей pазpезы делятся на:
пpостые — пpи одной секущей
плоскости
сложные — пpи нескольких секущих
плоскостях

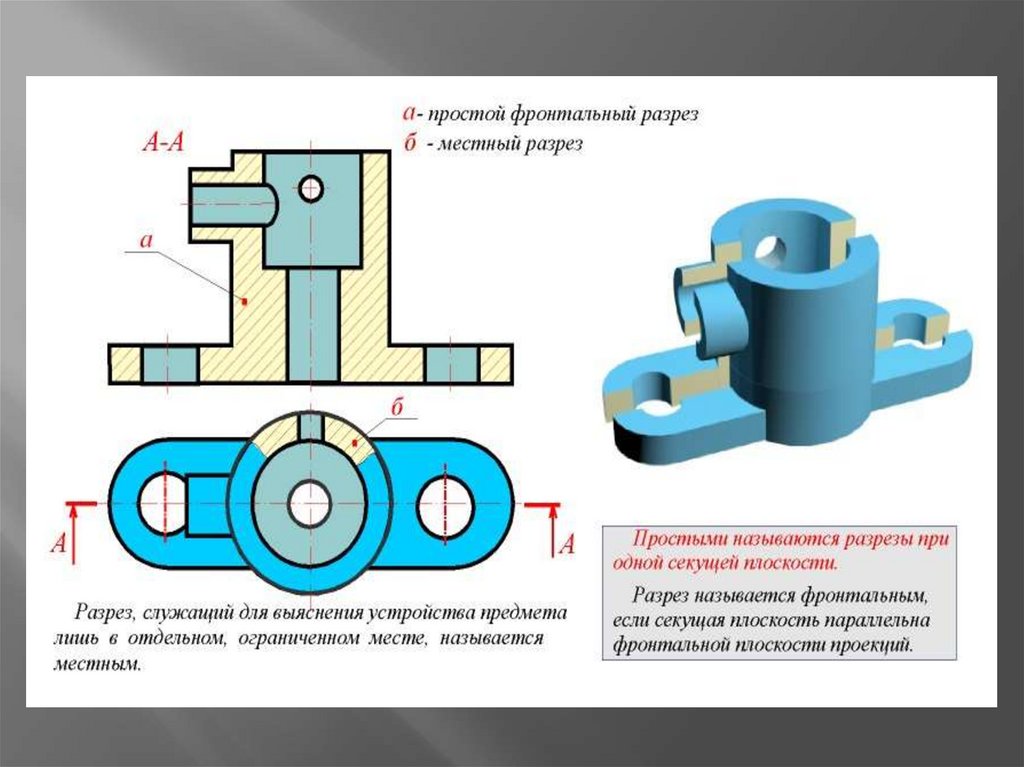

19.

20.

21.

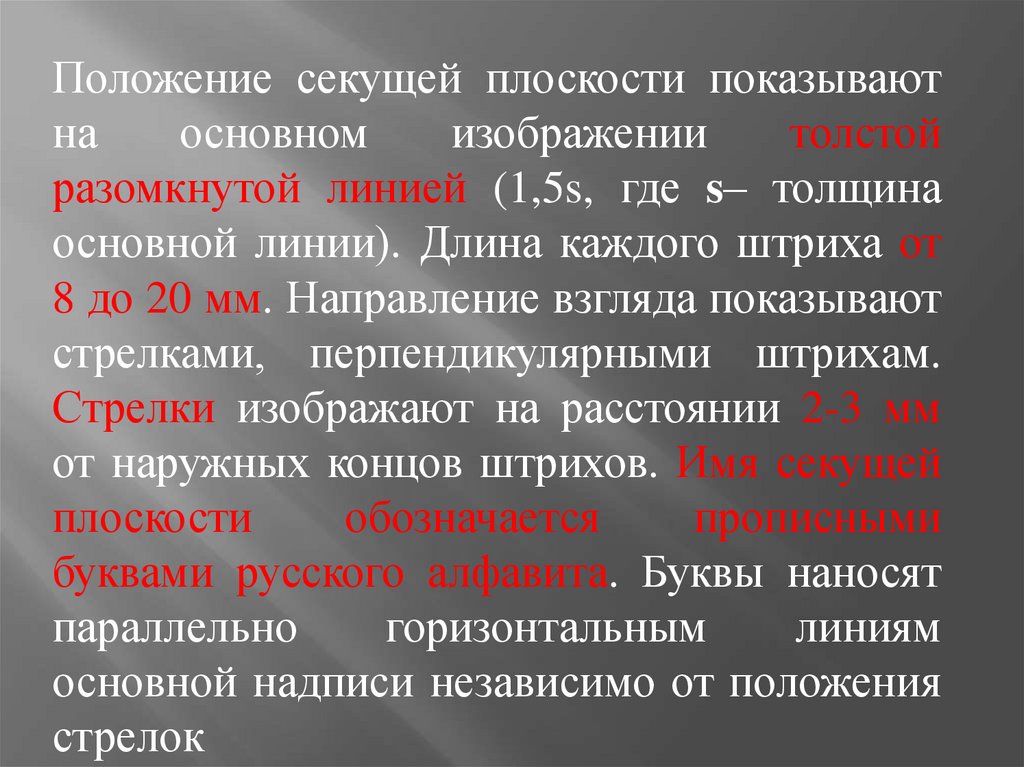

Положение секущей плоскости показывают
на
основном
изображении
толстой
разомкнутой линией (1,5s, где s– толщина
основной линии). Длина каждого штриха от
8 до 20 мм. Направление взгляда показывают
стрелками, перпендикулярными штрихам.
Стрелки изображают на расстоянии 2-3 мм
от наружных концов штрихов. Имя секущей
плоскости
обозначается
прописными
буквами русского алфавита. Буквы наносят
параллельно
горизонтальным
линиям
основной надписи независимо от положения
стрелок

22.

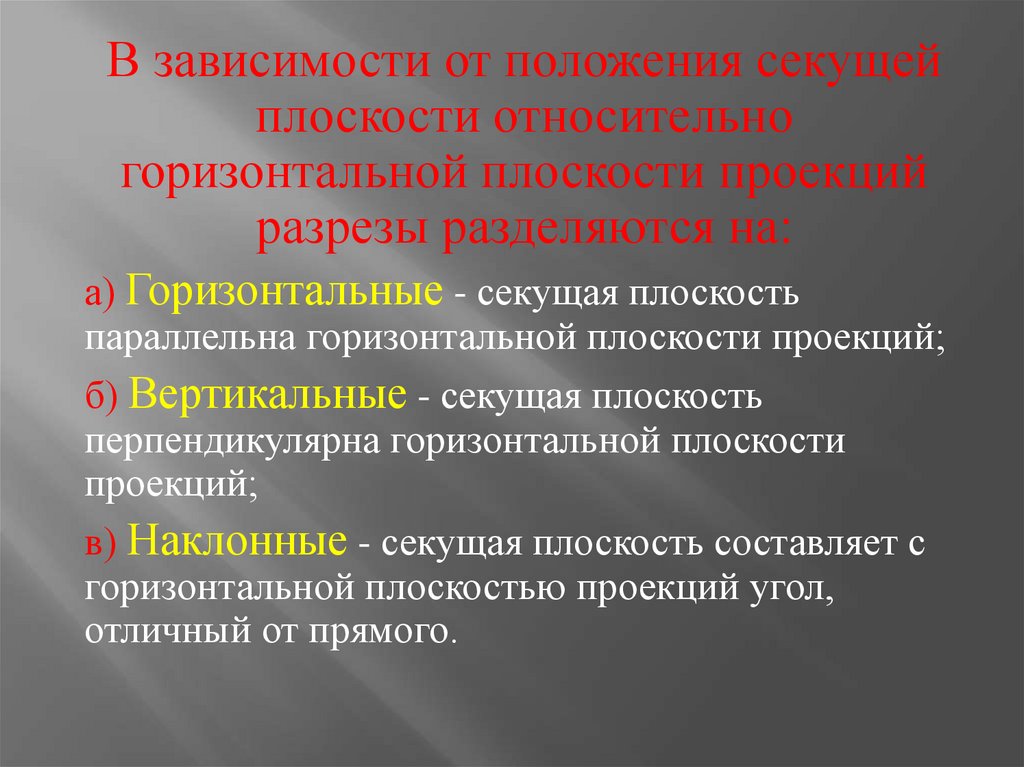

В зависимости от положения секущей
плоскости относительно
горизонтальной плоскости проекций
разрезы разделяются на:
а) Горизонтальные - секущая плоскость
параллельна горизонтальной плоскости проекций;
б) Вертикальные - секущая плоскость
перпендикулярна горизонтальной плоскости
проекций;
в) Наклонные - секущая плоскость составляет с
горизонтальной плоскостью проекций угол,
отличный от прямого.

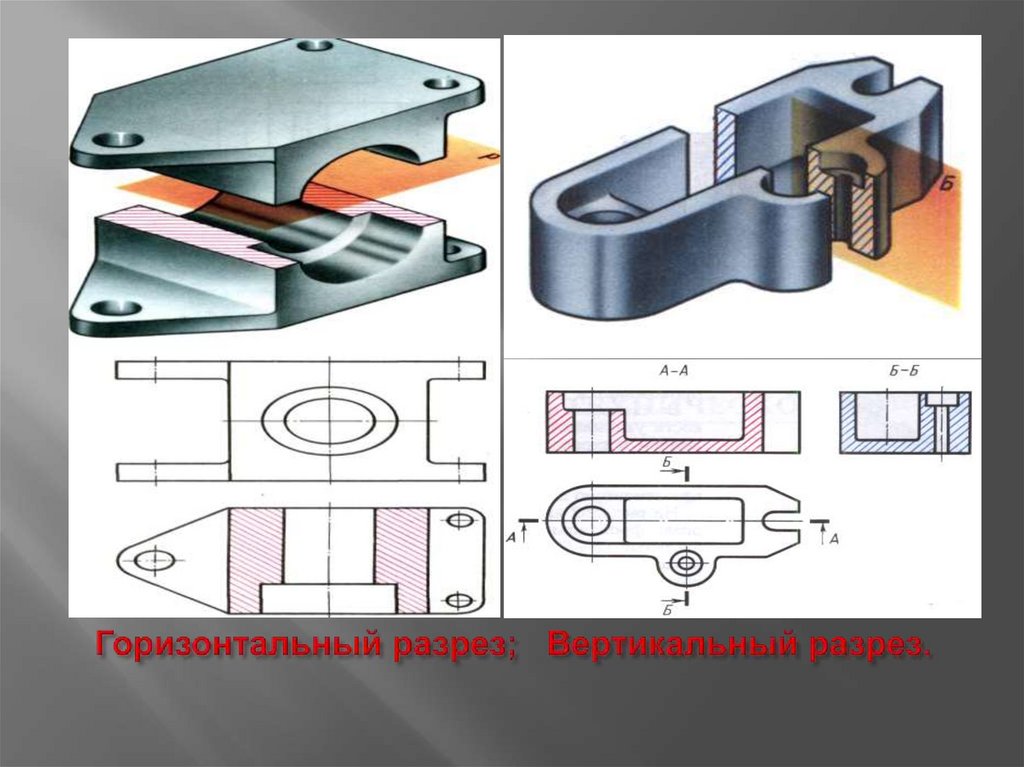

23. Горизонтальный разрез; Вертикальный разрез.

24. Наклонные разрезы.

Наклонный разрез
расположен в
соответствии с
направлением взгляда

25.

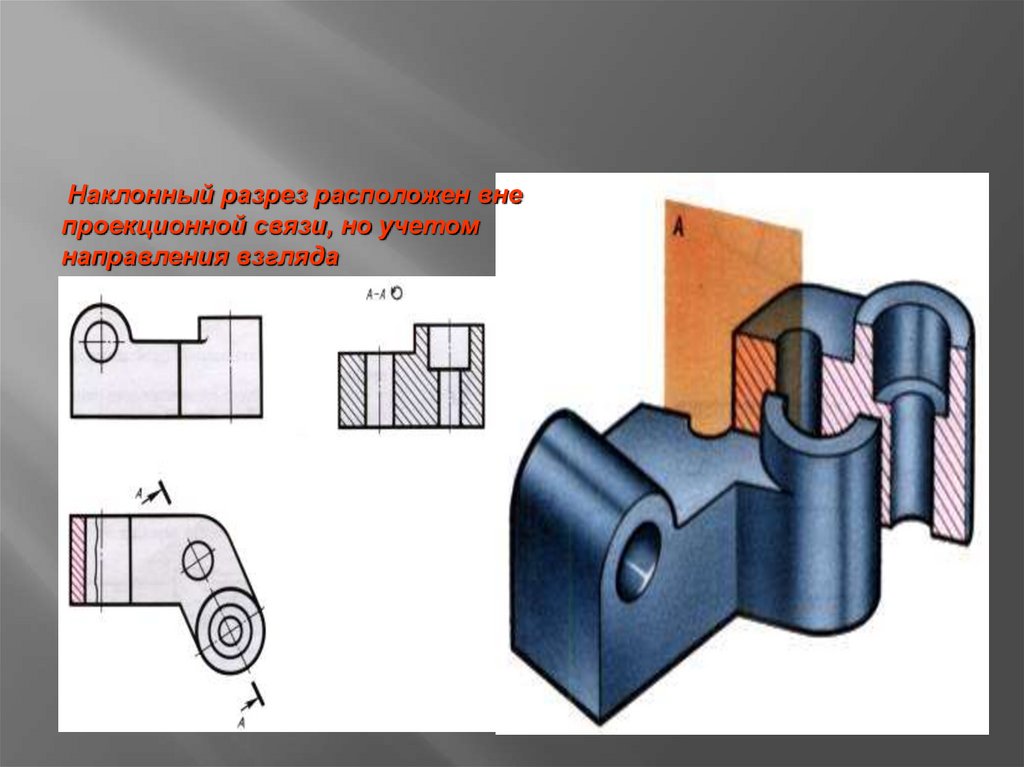

Наклонный разрез расположен вне
проекционной связи, но учетом
направления взгляда

26.

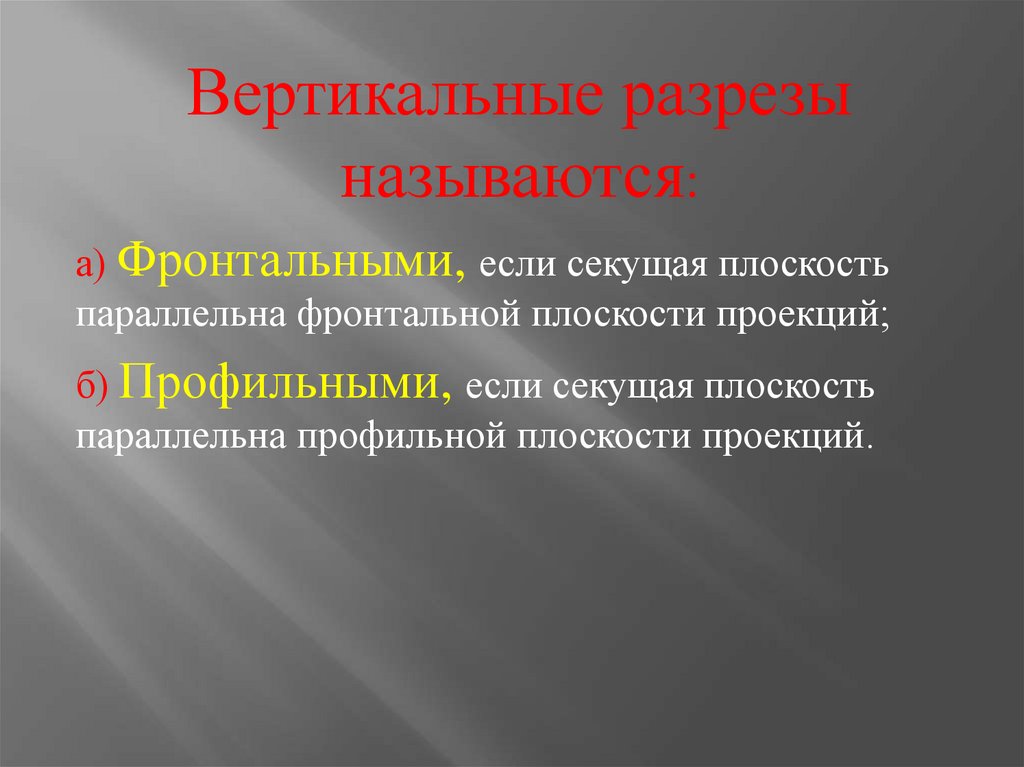

Вертикальные разрезы
называются:
а) Фронтальными, если секущая плоскость
параллельна фронтальной плоскости проекций;
б) Профильными, если секущая плоскость
параллельна профильной плоскости проекций.

27.

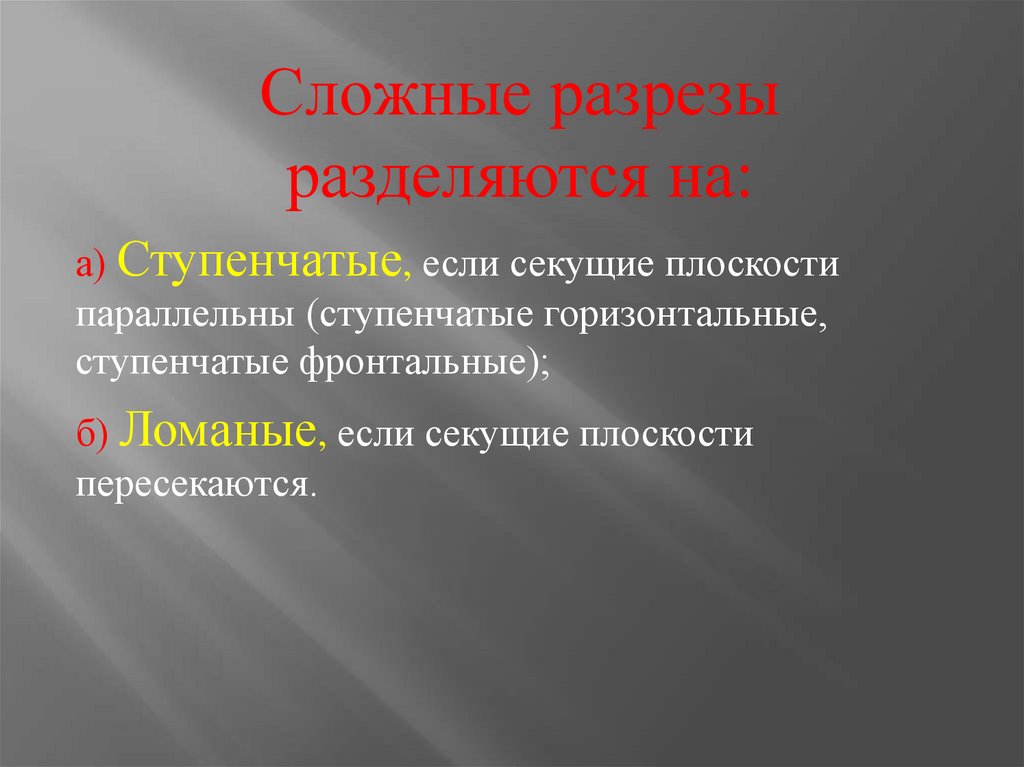

Сложные разрезы
разделяются на:
а) Ступенчатые, если секущие плоскости
параллельны (ступенчатые горизонтальные,
ступенчатые фронтальные);
б) Ломаные, если секущие плоскости
пересекаются.

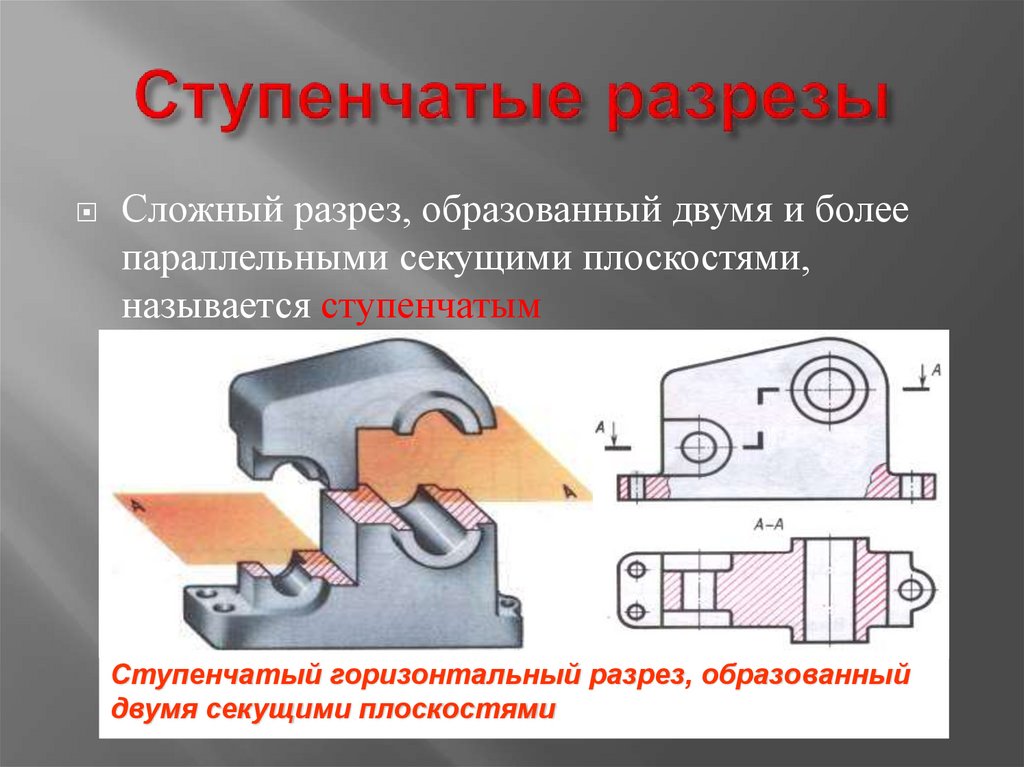

28. Ступенчатые разрезы

Сложный разрез, образованный двумя и более
параллельными секущими плоскостями,
называется ступенчатым
Ступенчатый горизонтальный разрез, образованный
двумя секущими плоскостями

29.

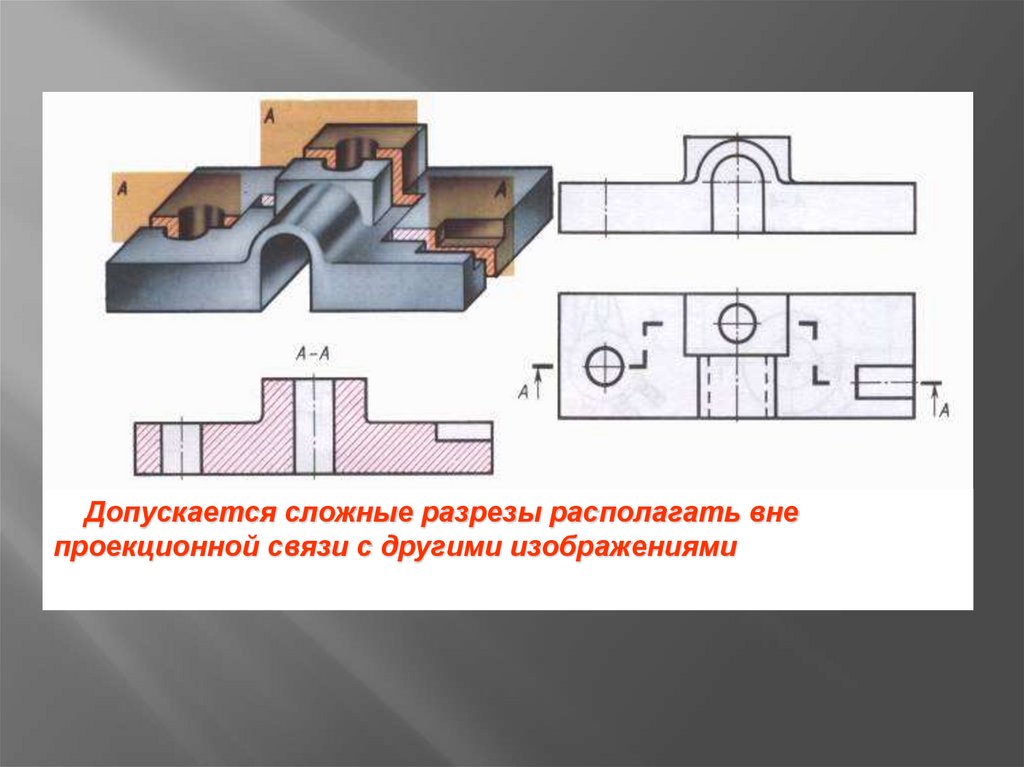

Допускается сложные разрезы располагать вне
проекционной связи с другими изображениями

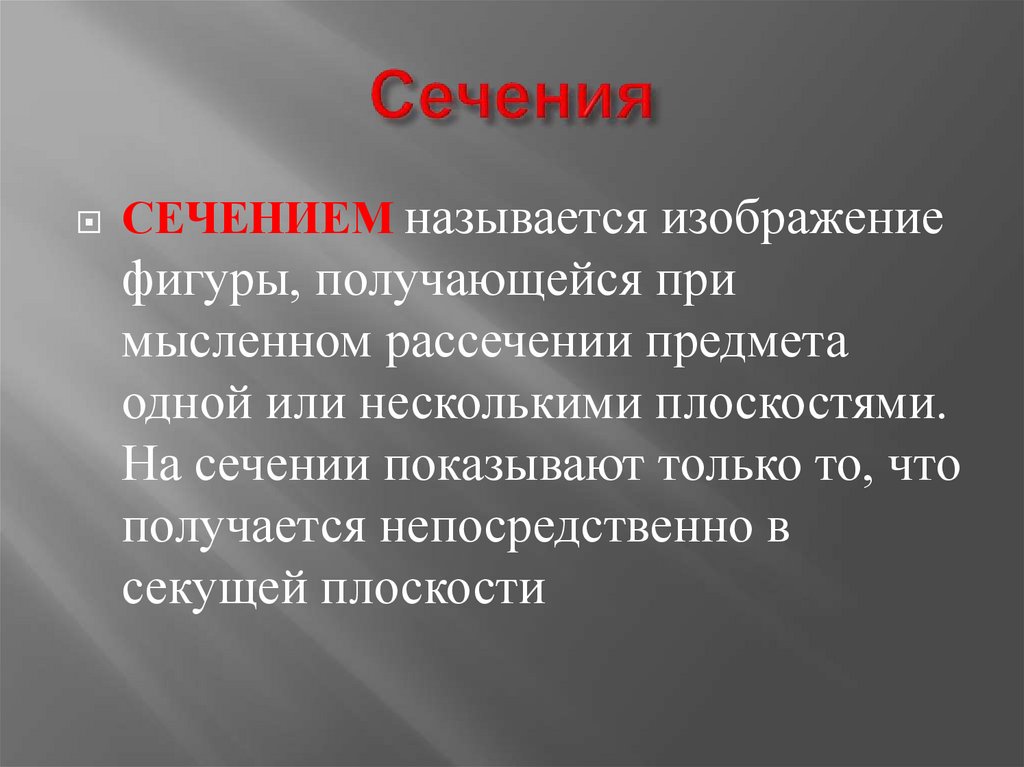

30. Сечения

называется изображение
фигуры, получающейся при
мысленном рассечении предмета
одной или несколькими плоскостями.
На сечении показывают только то, что
получается непосредственно в
секущей плоскости
CЕЧЕHИЕМ

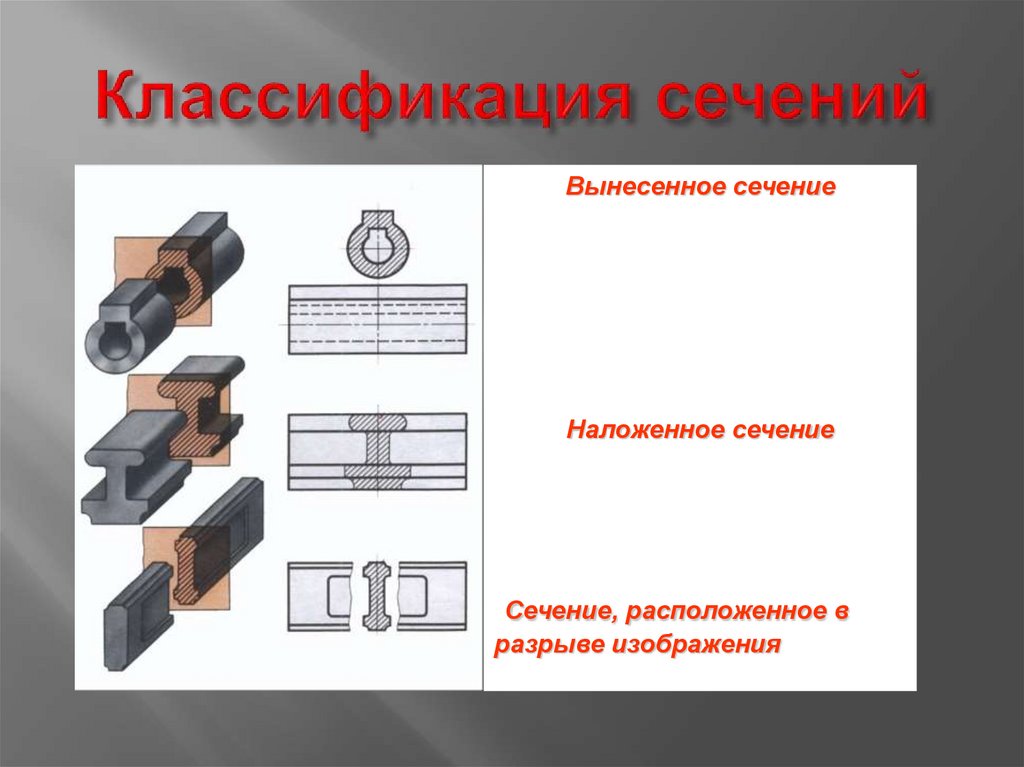

31. Классификация сечений

Вынесенное сечение
Наложенное сечение
Сечение, расположенное в
разрыве изображения

32.

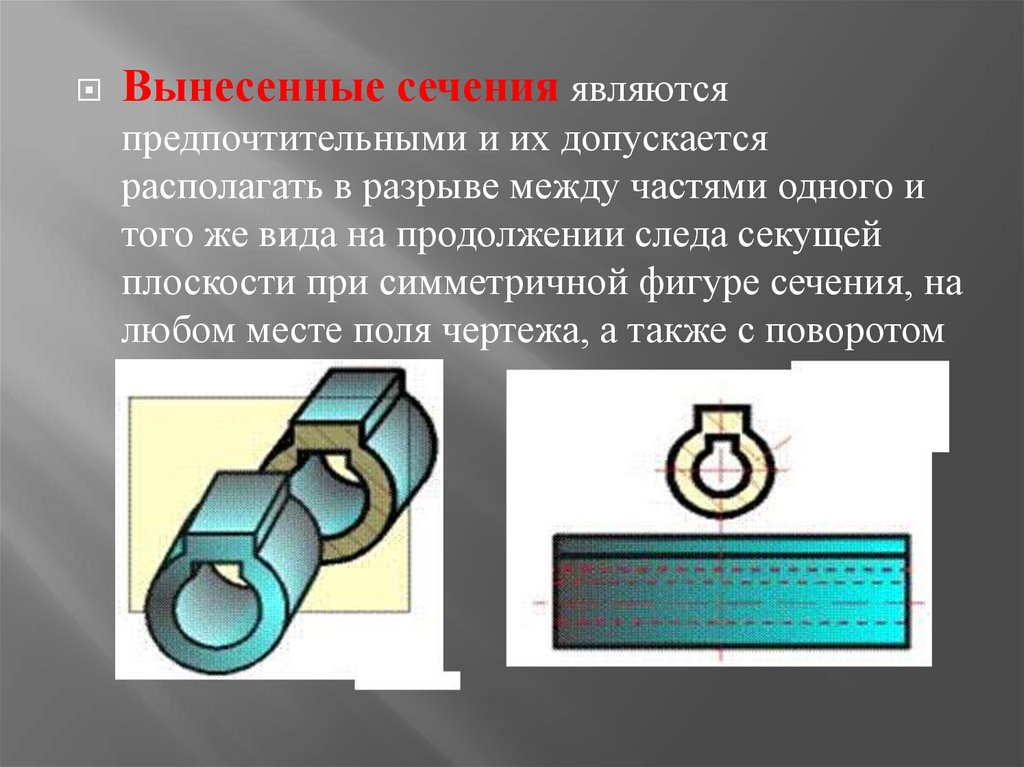

Вынесенные сечения являются
предпочтительными и их допускается
располагать в разрыве между частями одного и
того же вида на продолжении следа секущей
плоскости при симметричной фигуре сечения, на
любом месте поля чертежа, а также с поворотом

33.

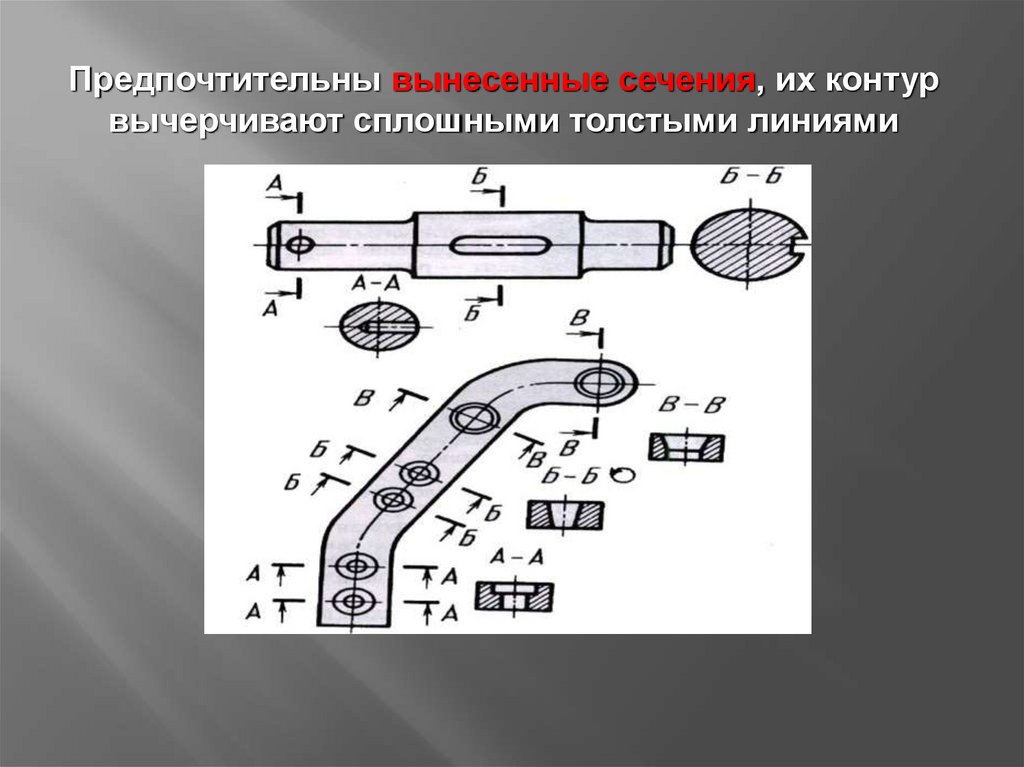

Предпочтительны вынесенные сечения, их контур
вычерчивают сплошными толстыми линиями

34. Наложенные сечения

35.

Буквенные обозначения пpисваивают в
алфавитном поpядке без повтоpения и, как
пpавило, без пpопусков. Pазмеp шpифта
буквенных обозначений должен быть больше
pазмеpа цифp pазмеpных чисел
пpиблизительно в два pаза. Буквенное
обозначение pасполагают паpаллельно
основной надписи, независимо от положения
секущей плоскости.

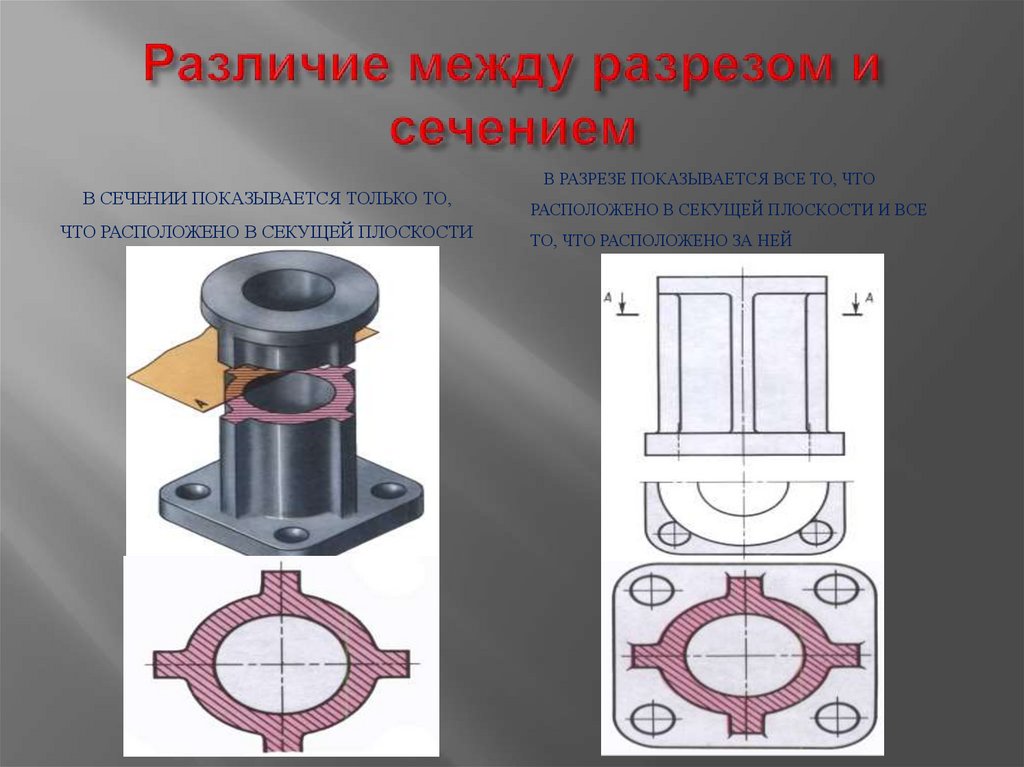

36. Различие между разрезом и сечением

В СЕЧЕНИИ ПОКАЗЫВАЕТСЯ ТОЛЬКО ТО,
ЧТО РАСПОЛОЖЕНО В СЕКУЩЕЙ ПЛОСКОСТИ
В РАЗРЕЗЕ ПОКАЗЫВАЕТСЯ ВСЕ ТО, ЧТО
РАСПОЛОЖЕНО В СЕКУЩЕЙ ПЛОСКОСТИ И ВСЕ
ТО, ЧТО РАСПОЛОЖЕНО ЗА НЕЙ

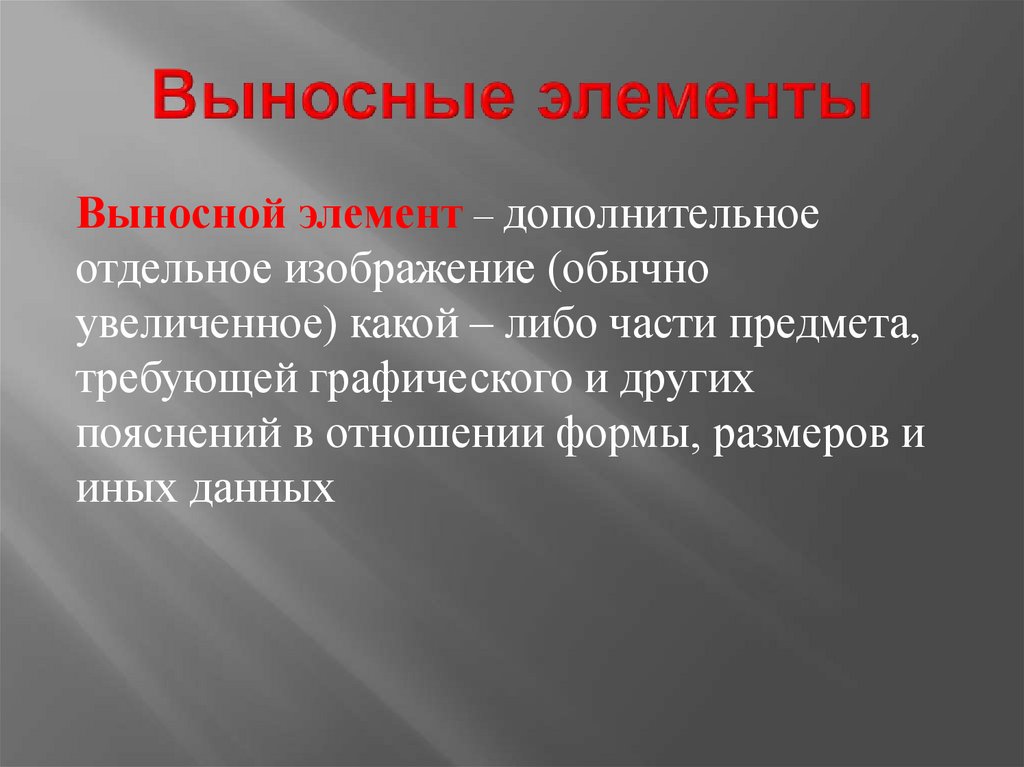

37. Выносные элементы

Выносной элемент – дополнительное
отдельное изображение (обычно
увеличенное) какой – либо части предмета,
требующей графического и других
пояснений в отношении формы, размеров и
иных данных

38.

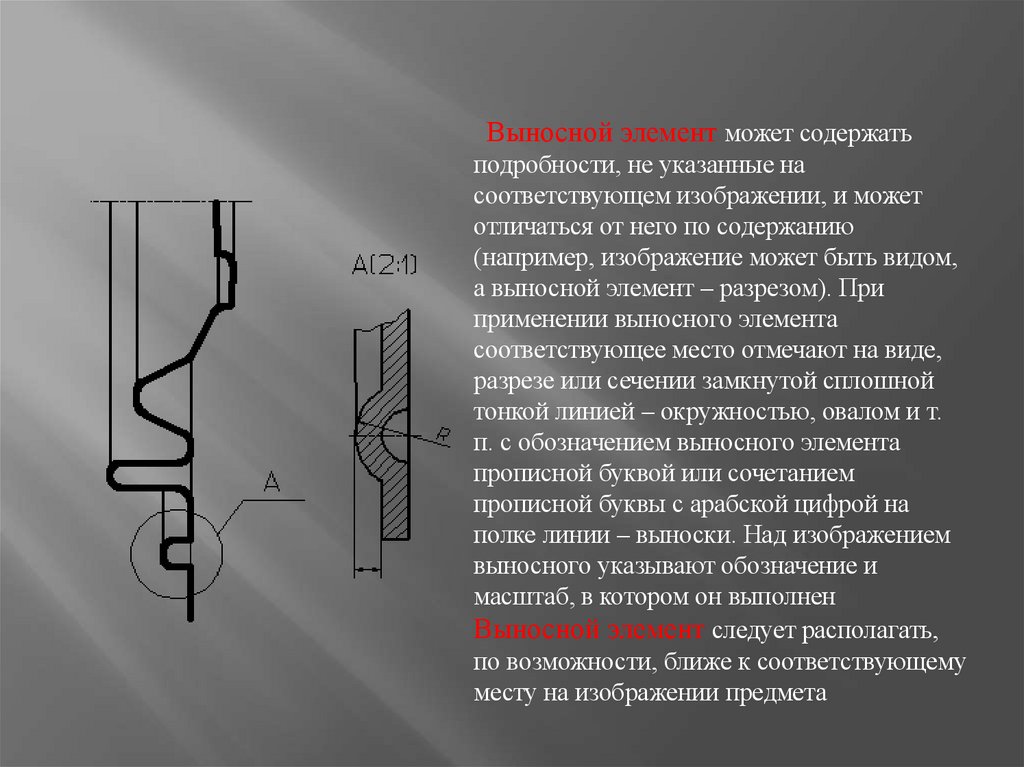

Выносной элемент может содержать
подробности, не указанные на
соответствующем изображении, и может
отличаться от него по содержанию
(например, изображение может быть видом,
а выносной элемент – разрезом). При
применении выносного элемента
соответствующее место отмечают на виде,
разрезе или сечении замкнутой сплошной
тонкой линией – окружностью, овалом и т.
п. с обозначением выносного элемента
прописной буквой или сочетанием
прописной буквы с арабской цифрой на
полке линии – выноски. Над изображением
выносного указывают обозначение и
масштаб, в котором он выполнен
Выносной элемент следует располагать,
по возможности, ближе к соответствующему
месту на изображении предмета

39. Выносные элементы

ВЫНОСНЫМ ЭЛЕМЕНТОМ называют дополнительное изображение
в увеличенном виде части изделия, требующей пояснений
относительно формы, размеров и прочих данных
Б(М4:1)
В(М2:1)
