«Расчёт транзисторного линейного усилительного каскада с
ОК на биполярном транзисторе КТ203 при среднем сигнале»
Выполнил: Зиннатуллин И.Р.
Группа: ПЭу-2-24

2.

Введение
В настоящее время транзисторные линейные усилительные каскады являются основой
схемотехники подавляющего большинства электронных устройств и интегральных микросхем.
Одними из главных компонентов усилительных конструкций являются биполярные
транзисторы, предназначенные для усиления электрических колебаний по току, напряжению и
мощности.
Целью данной работы является проведение полного инженерного расчёта параметров и
элементов транзисторного линейного усилительного каскада с общим коллектором на биполярном
транзисторе КТ203 для режима усиления среднего сигнала, а также анализ его основных
характеристик.

3.

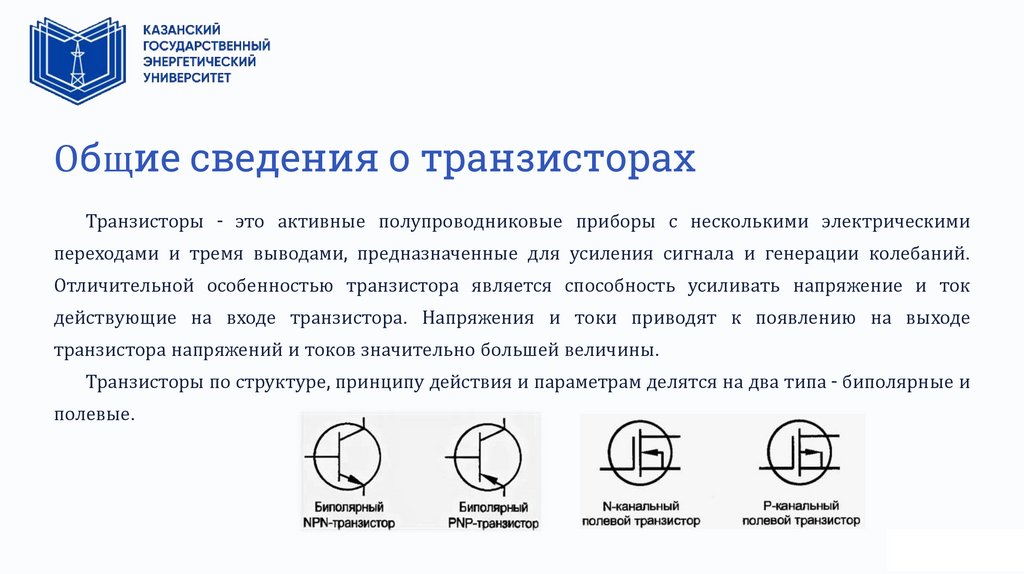

Общие сведения о транзисторах
Транзисторы - это активные полупроводниковые приборы с несколькими электрическими
переходами и тремя выводами, предназначенные для усиления сигнала и генерации колебаний.
Отличительной особенностью транзистора является способность усиливать напряжение и ток
действующие на входе транзистора. Напряжения и токи приводят к появлению на выходе
транзистора напряжений и токов значительно большей величины.
Транзисторы по структуре, принципу действия и параметрам делятся на два типа - биполярные и
полевые.

4.

Режимы работы транзисторов
Различают четыре режима работы транзистора:
• активный (эмиттерный переход смещен в прямом направлении, а коллекторный - в обратном);
• отсечки (оба перехода смещены в обратном направлении);
• насыщения (оба перехода смещены в прямом направлении);
• инверсный (эмиттерный переход смещен в обратном направлении, коллекторный в прямом).

5.

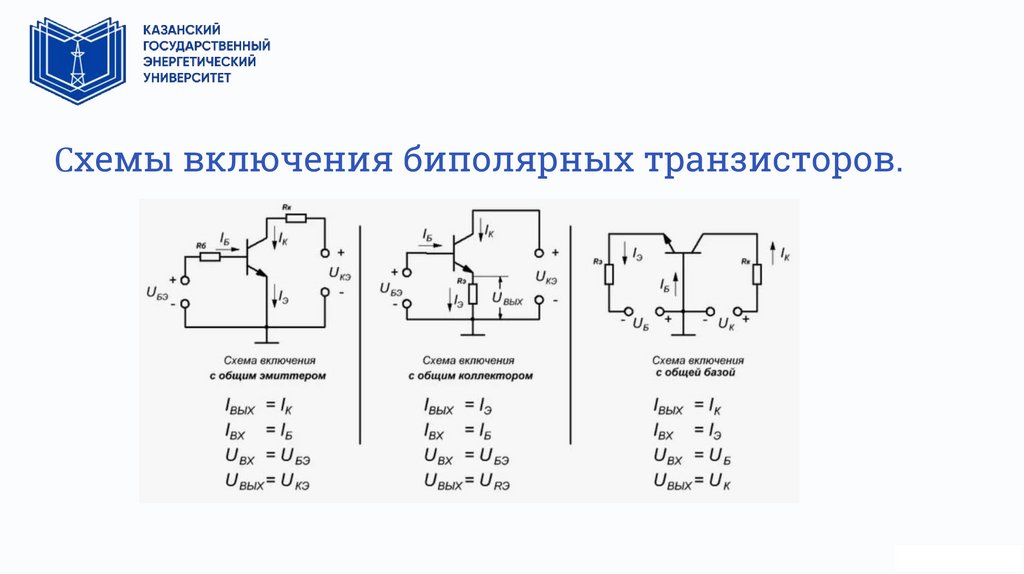

Схемы включения биполярных транзисторов.

6.

Схемы включения биполярных транзисторов.

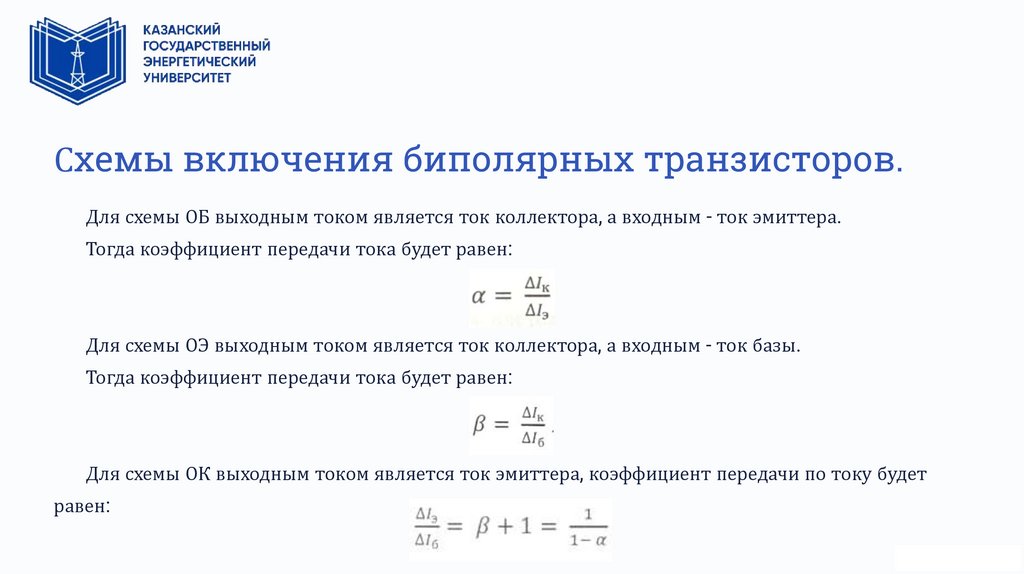

Для схемы ОБ выходным током является ток коллектора, а входным - ток эмиттера.
Тогда коэффициент передачи тока будет равен:
Для схемы ОЭ выходным током является ток коллектора, а входным - ток базы.
Тогда коэффициент передачи тока будет равен:
Для схемы ОК выходным током является ток эмиттера, коэффициент передачи по току будет
равен:

7.

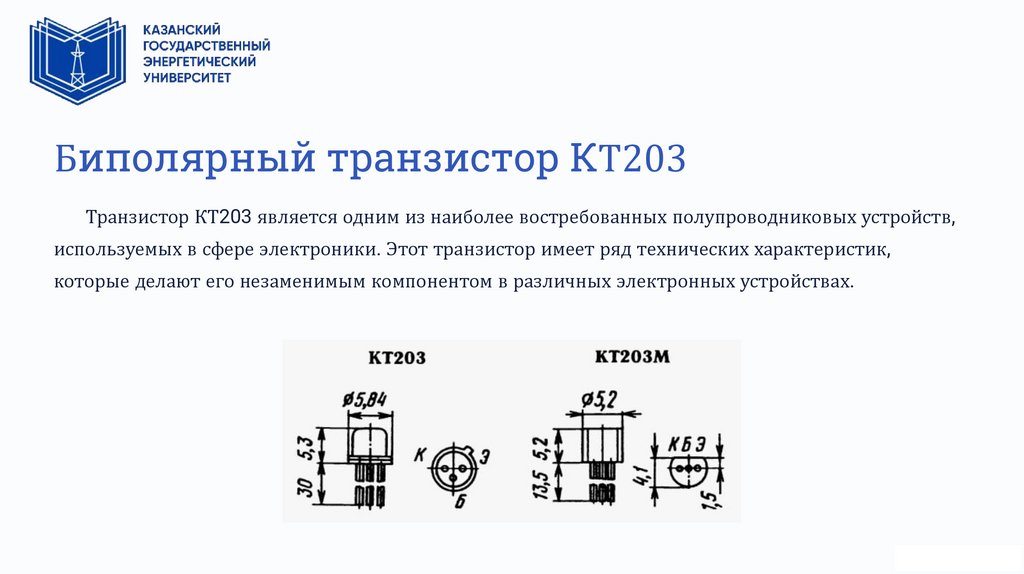

Биполярный транзистор КТ203
Транзистор КТ203 является одним из наиболее востребованных полупроводниковых устройств,
используемых в сфере электроники. Этот транзистор имеет ряд технических характеристик,
которые делают его незаменимым компонентом в различных электронных устройствах.

8.

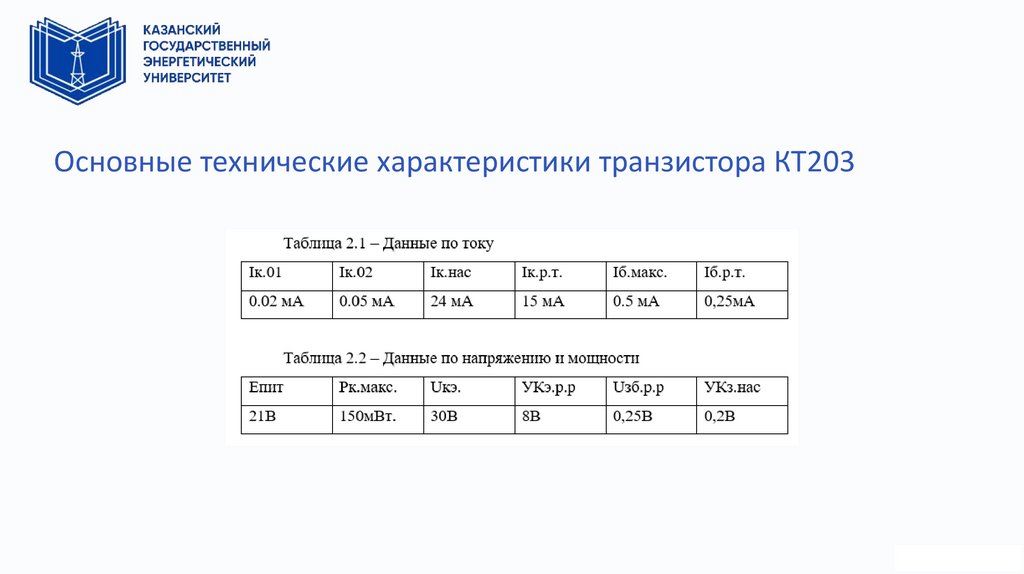

Основные технические характеристики транзистора КТ203

9.

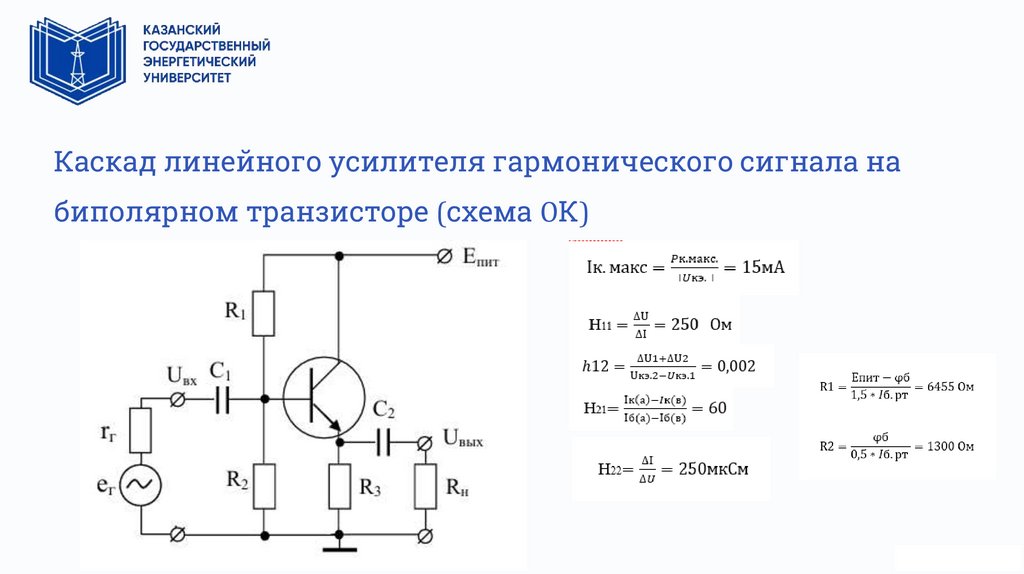

Каскад линейного усилителя гармонического сигнала на
биполярном транзисторе (схема ОК)

10.

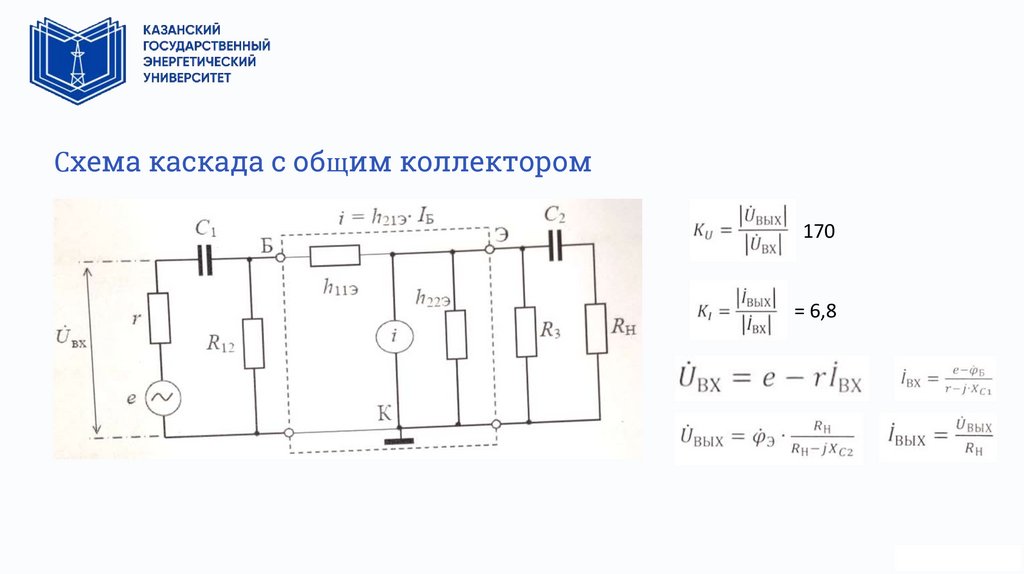

Схема каскада с общим коллектором
170
= 6,8

11.

Заключение
Целью курсовой работы был расчет транзисторного линейного усилительного каскада с
общим коллектором (ОК) на базе биполярного транзистора КТ203.
Все задачи и цели, поставленные в начале курсовой работы были успешно выполнены,
получилось произвести расчет усилительного каскада с общим коллектором (ОК) на базе
биполярного транзистора КТ203 и даже выяснить во сколько раз данное устройство может
усиливать заданные значения. (Ku =170; Ki = 6,8)
