3 Иточники питания дуги

1. Источники питания дуги

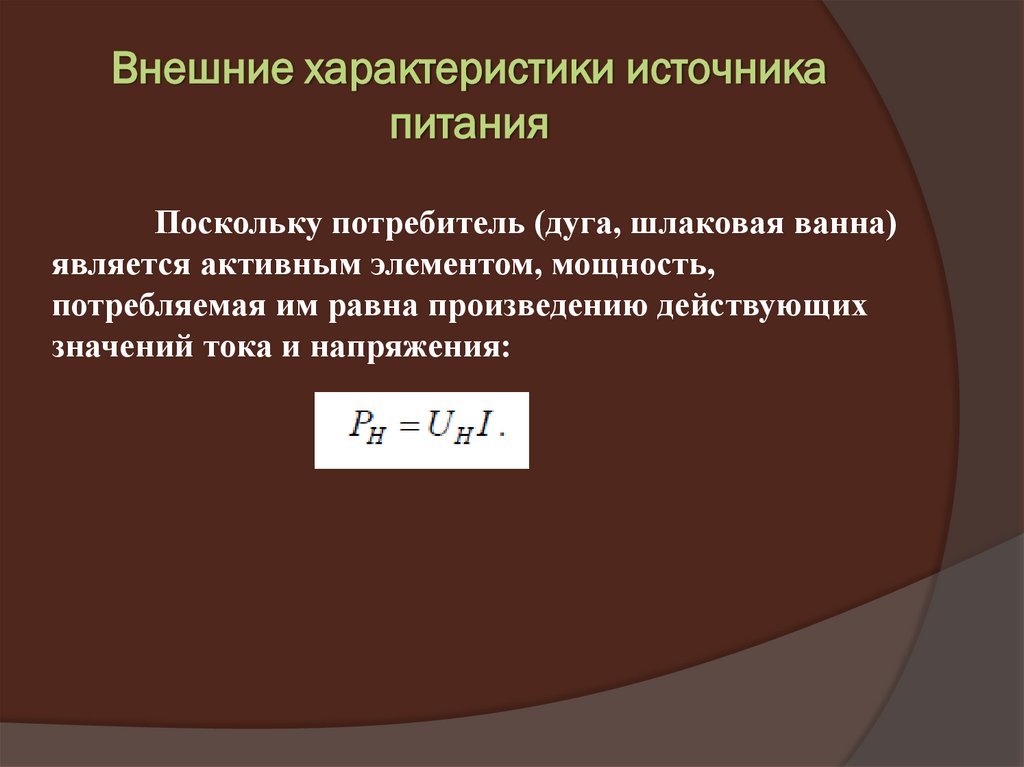

2. Внешние характеристики источника питания

3. Внешние характеристики источника питания

Поскольку потребитель (дуга, шлаковая ванна)
является активным элементом, мощность,
потребляемая им равна произведению действующих
значений тока и напряжения:

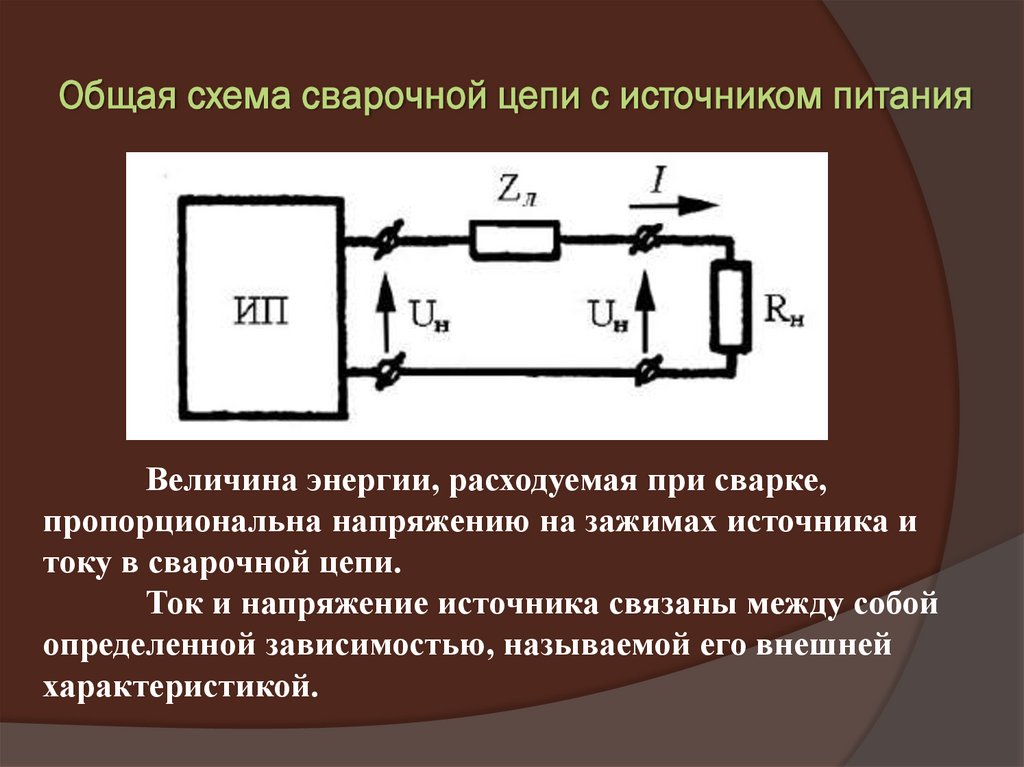

4. Общая схема сварочной цепи с источником питания

Величина энергии, расходуемая при сварке,
пропорциональна напряжению на зажимах источника и
току в сварочной цепи.
Ток и напряжение источника связаны между собой
определенной зависимостью, называемой его внешней
характеристикой.

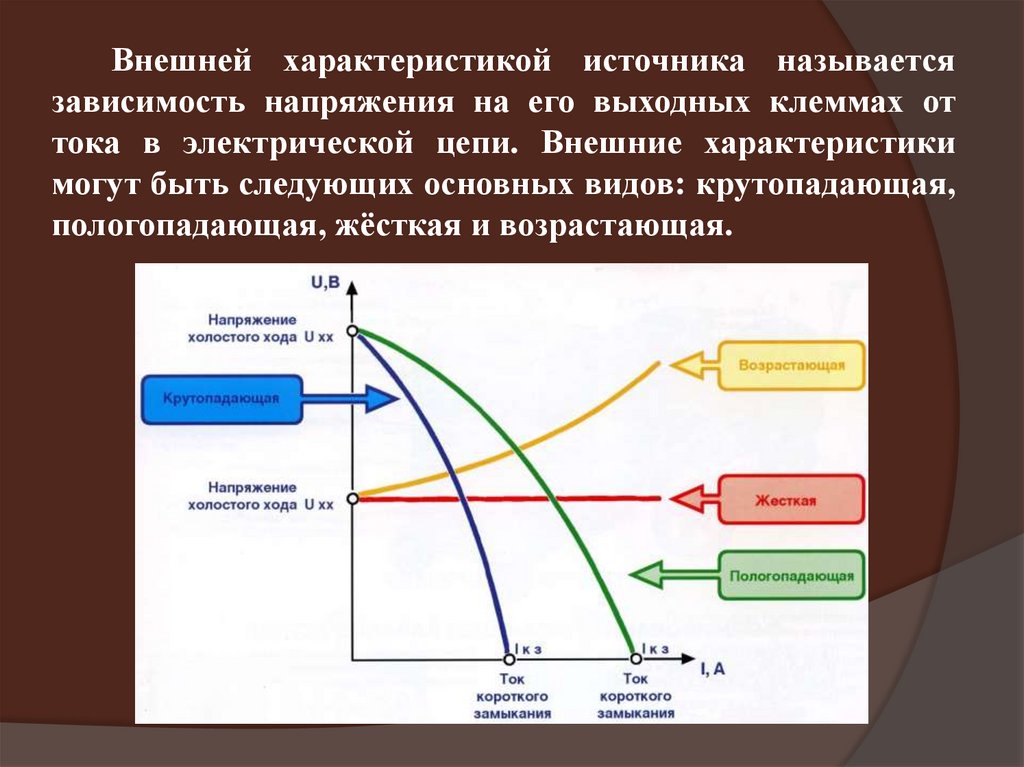

5.

Внешней характеристикой источника называется
зависимость напряжения на его выходных клеммах от
тока в электрической цепи. Внешние характеристики
могут быть следующих основных видов: крутопадающая,
пологопадающая, жёсткая и возрастающая.

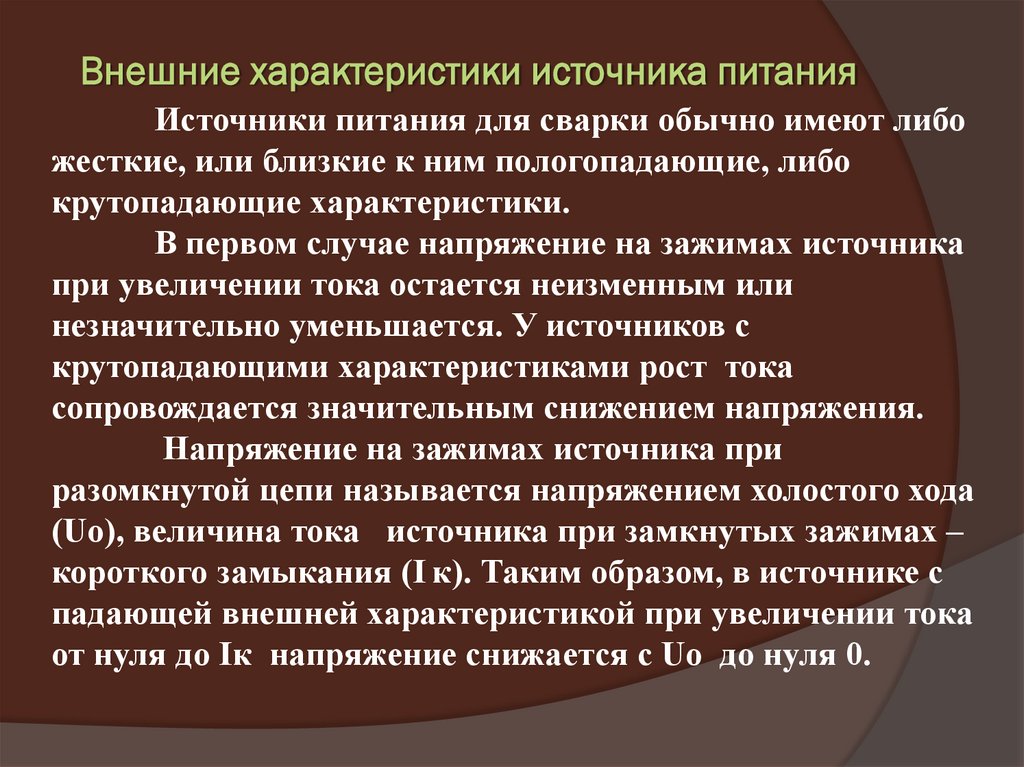

6. Внешние характеристики источника питания

Источники питания для сварки обычно имеют либо
жесткие, или близкие к ним пологопадающие, либо
крутопадающие характеристики.
В первом случае напряжение на зажимах источника
при увеличении тока остается неизменным или
незначительно уменьшается. У источников с
крутопадающими характеристиками рост тока
сопровождается значительным снижением напряжения.
Напряжение на зажимах источника при
разомкнутой цепи называется напряжением холостого хода
(Uо), величина тока источника при замкнутых зажимах –
короткого замыкания (I к). Таким образом, в источнике с
падающей внешней характеристикой при увеличении тока
от нуля до Iк напряжение снижается с Uо до нуля 0.

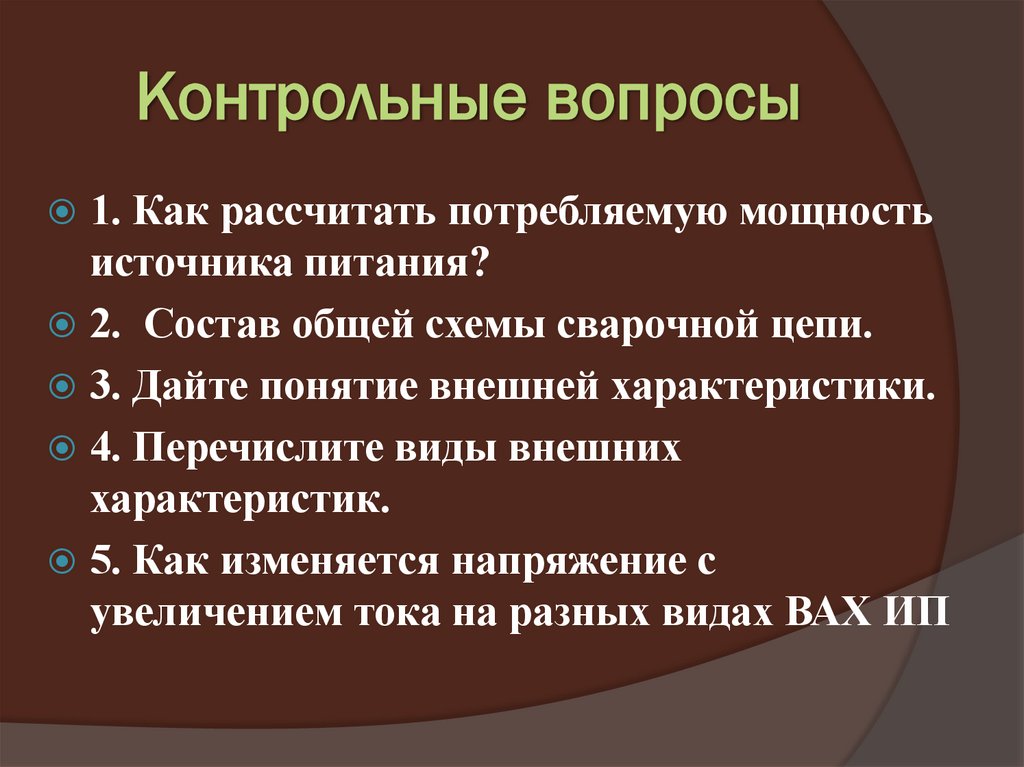

7. Контрольные вопросы

1. Как рассчитать потребляемую мощность
источника питания?
2. Состав общей схемы сварочной цепи.
3. Дайте понятие внешней характеристики.
4. Перечислите виды внешних
характеристик.
5. Как изменяется напряжение с
увеличением тока на разных видах ВАХ ИП
