1. Инженерно-саперная подготовка

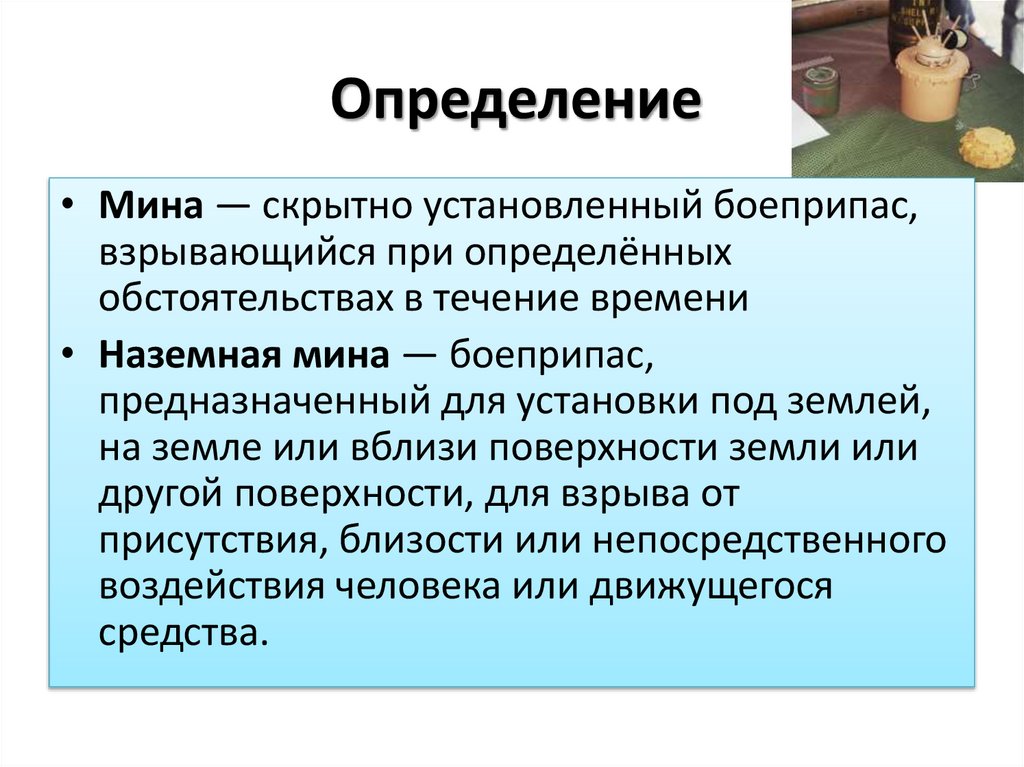

2.

Определение
• Мина — скрытно установленный боеприпас,
взрывающийся при определённых
обстоятельствах в течение времени
• Наземная мина — боеприпас,
предназначенный для установки под землей,
на земле или вблизи поверхности земли или
другой поверхности, для взрыва от
присутствия, близости или непосредственного
воздействия человека или движущегося
средства.

3. Классификация

по назначению:
Противопехотные (применяются против
живой силы противника)
Противотанковые (применяются против
колесной и гусеничной техники
противника)

4.

по принципу взрывателя
• Неуправляемые (нажимного разгрузочного
или нагрузочного действия)
• Управляемые (дистанционные,
приводимые в действие с помощью пульта
или подрывного механизма)
• Замедленного действия (имеющие таймер
или часовой механизм)

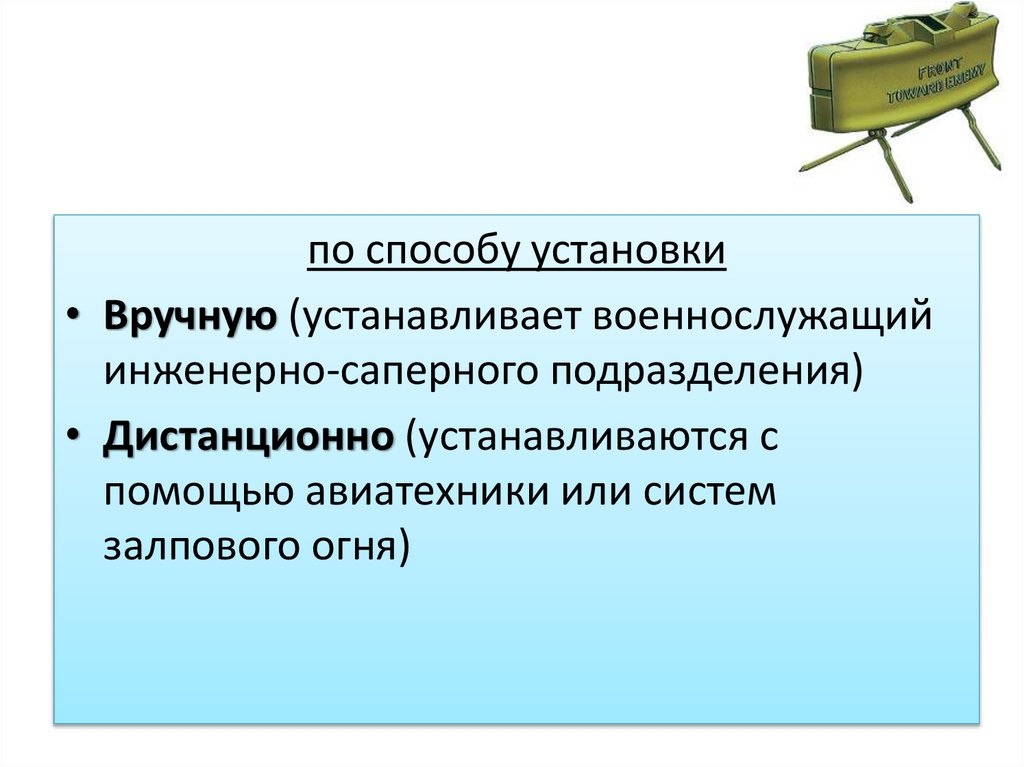

5.

по способу установки
• Вручную (устанавливает военнослужащий
инженерно-саперного подразделения)
• Дистанционно (устанавливаются с
помощью авиатехники или систем
залпового огня)

6. Противопехотные мины

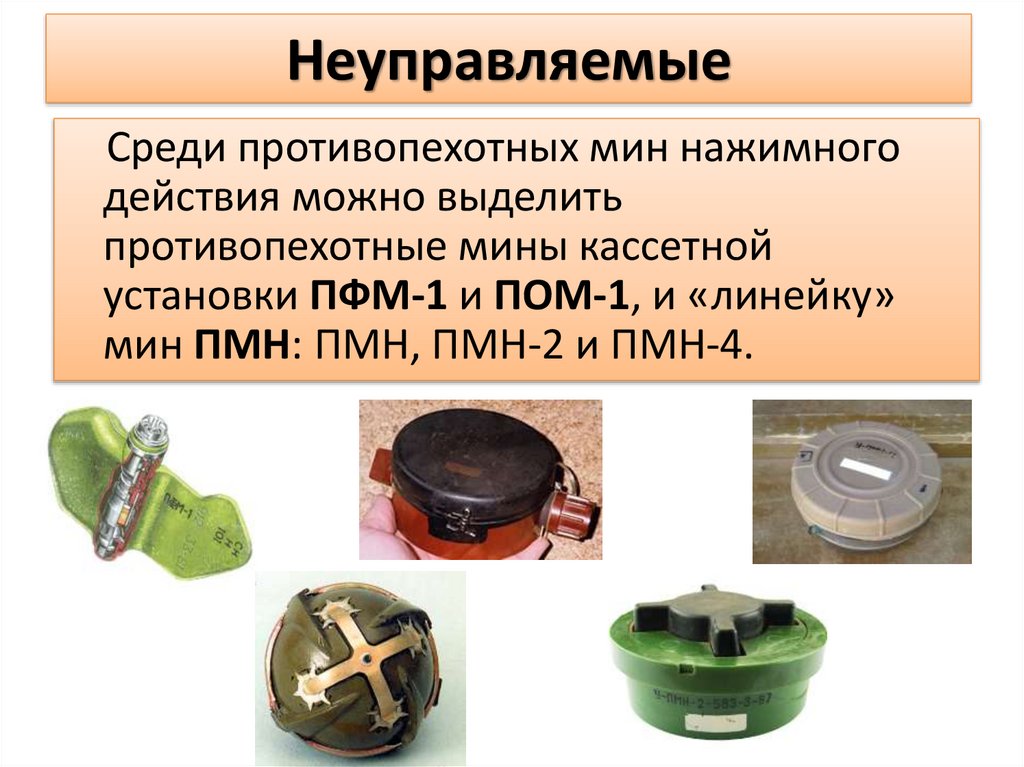

7. Неуправляемые

Среди противопехотных мин нажимного
действия можно выделить
противопехотные мины кассетной
установки ПФМ-1 и ПОМ-1, и «линейку»
мин ПМН: ПМН, ПМН-2 и ПМН-4.

8. Поражающие факторы

Поражение человеку при взрыве мины
наносится за счет разрушения нижней части
ноги. Взрыв производится в момент
нажатия ступней на нажимную крышку
мины

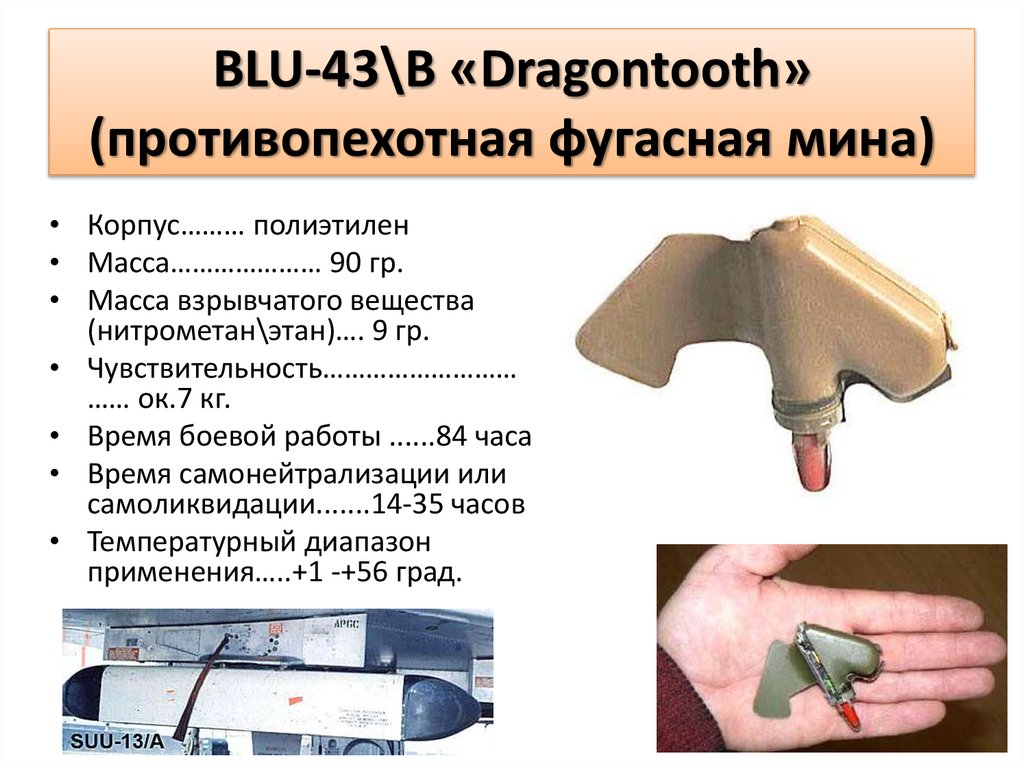

9. BLU-43\В «Dragontooth» (противопехотная фугасная мина)

• Корпус……… полиэтилен
• Масса………………… 90 гр.
• Масса взрывчатого вещества
(нитрометан\этан)…. 9 гр.
• Чувствительность………………………
…… ок.7 кг.
• Время боевой работы ......84 часа
• Время самонейтрализации или
самоликвидации.......14-35 часов
• Температурный диапазон
применения…..+1 -+56 град.

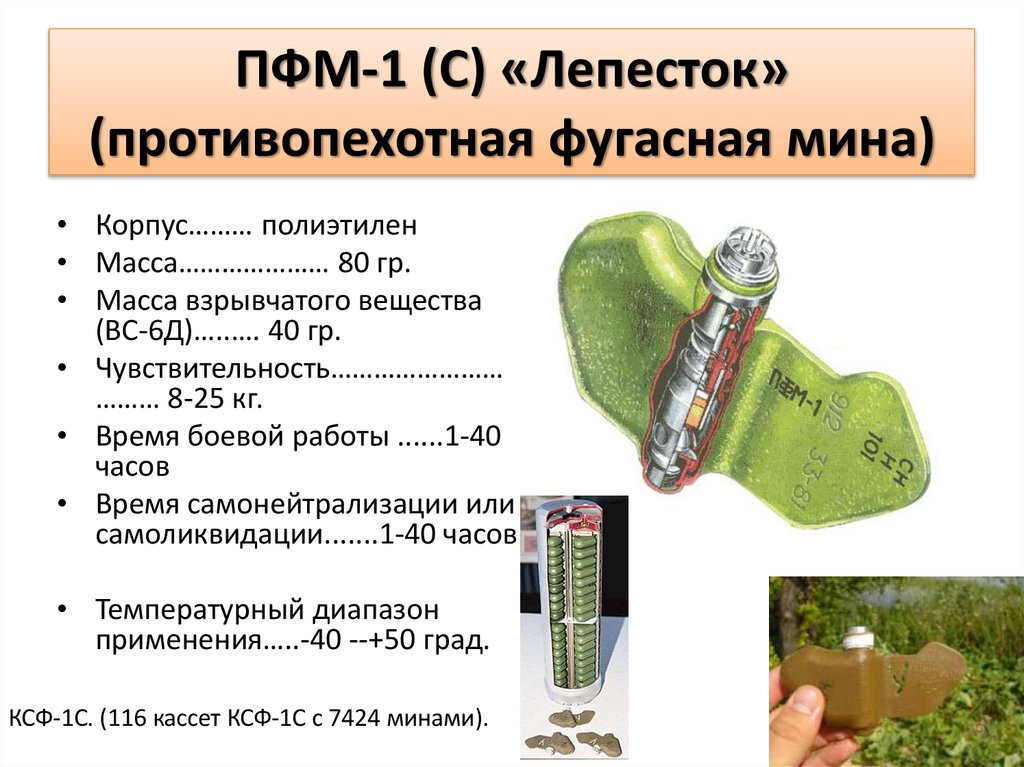

10. ПФМ-1 (С) «Лепесток» (противопехотная фугасная мина)

• Корпус……… полиэтилен
• Масса………………… 80 гр.
• Масса взрывчатого вещества
(ВС-6Д)…..…. 40 гр.
• Чувствительность……………………
……… 8-25 кг.
• Время боевой работы ......1-40
часов
• Время самонейтрализации или
самоликвидации.......1-40 часов
• Температурный диапазон
применения…..-40 --+50 град.
КСФ-1С. (116 кассет КСФ-1С с 7424 минами).

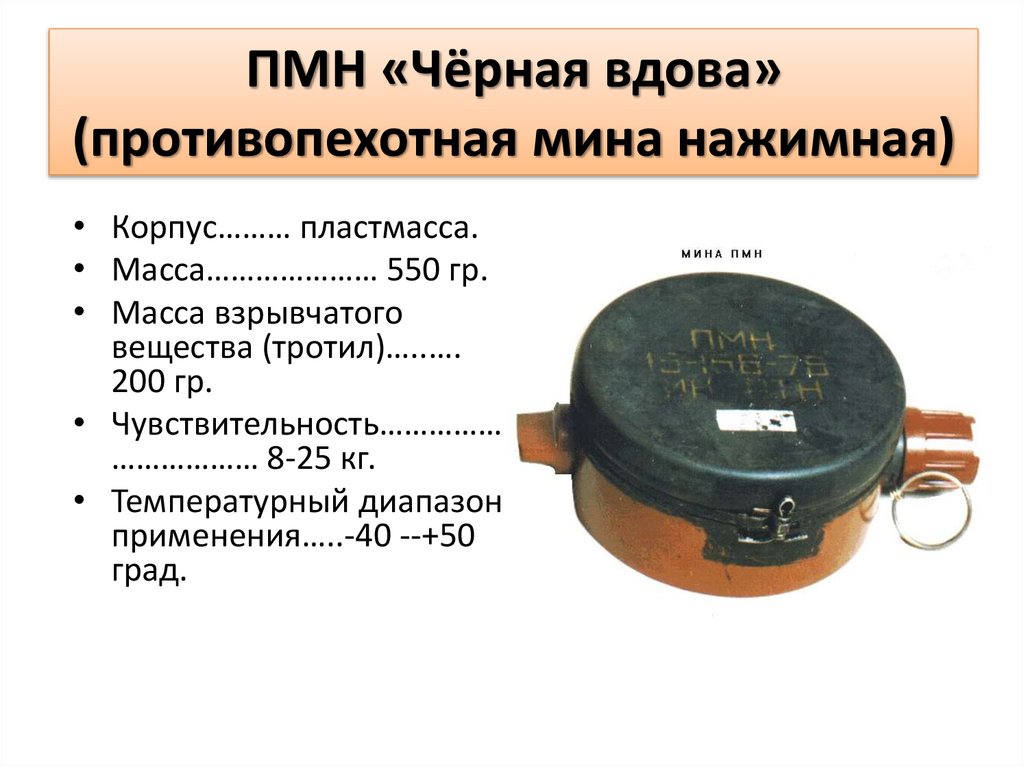

11. ПМН «Чёрная вдова» (противопехотная мина нажимная)

• Корпус……… пластмасса.
• Масса………………… 550 гр.
• Масса взрывчатого
вещества (тротил)…..….
200 гр.
• Чувствительность……………
……………… 8-25 кг.
• Температурный диапазон
применения…..-40 --+50
град.

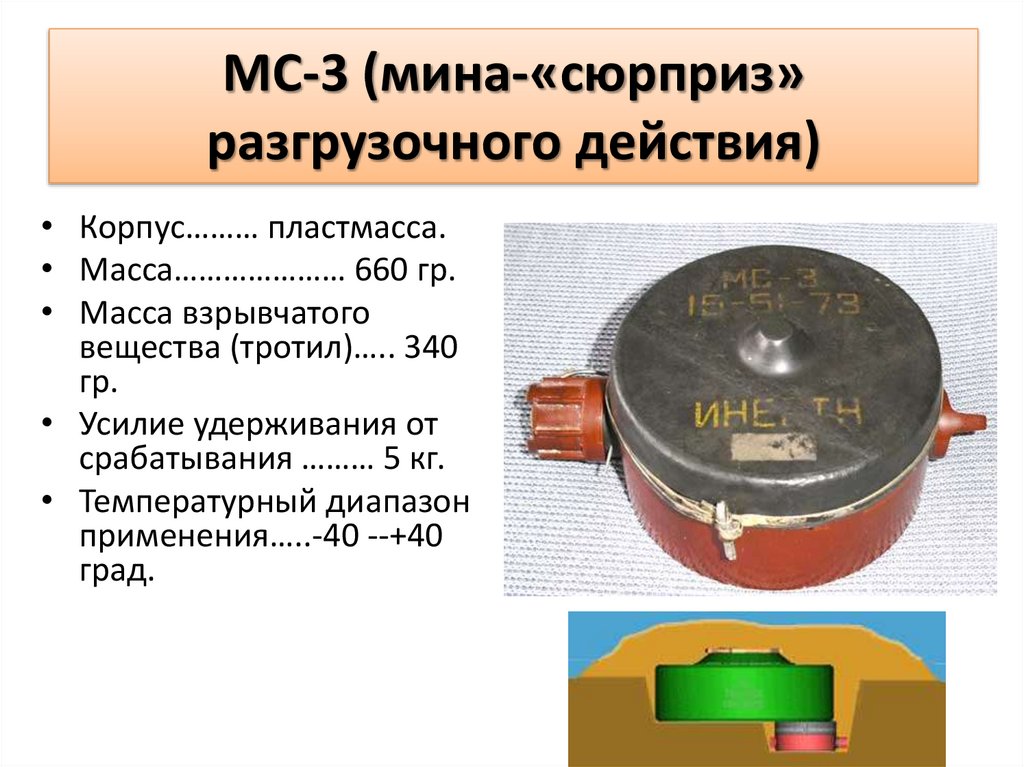

12. МС-3 (мина-«сюрприз» разгрузочного действия)

• Корпус……… пластмасса.
• Масса………………… 660 гр.
• Масса взрывчатого
вещества (тротил)….. 340
гр.
• Усилие удерживания от
срабатывания ……… 5 кг.
• Температурный диапазон
применения…..-40 --+40
град.

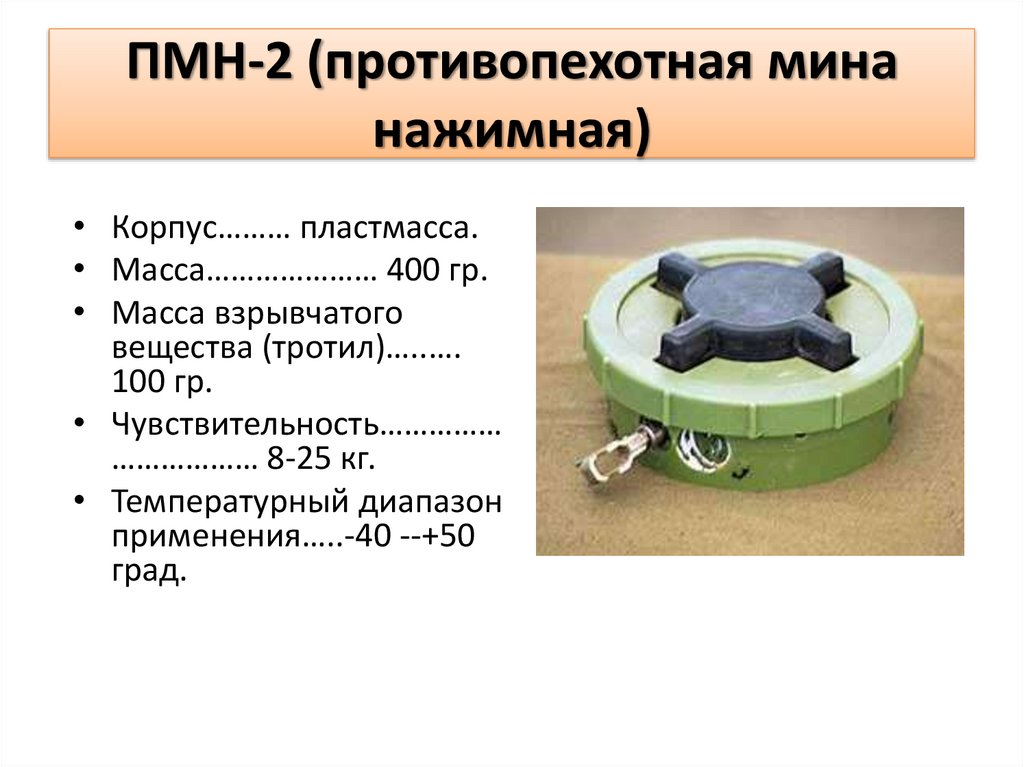

13. ПМН-2 (противопехотная мина нажимная)

• Корпус……… пластмасса.
• Масса………………… 400 гр.
• Масса взрывчатого
вещества (тротил)…..….
100 гр.
• Чувствительность……………
……………… 8-25 кг.
• Температурный диапазон
применения…..-40 --+50
град.

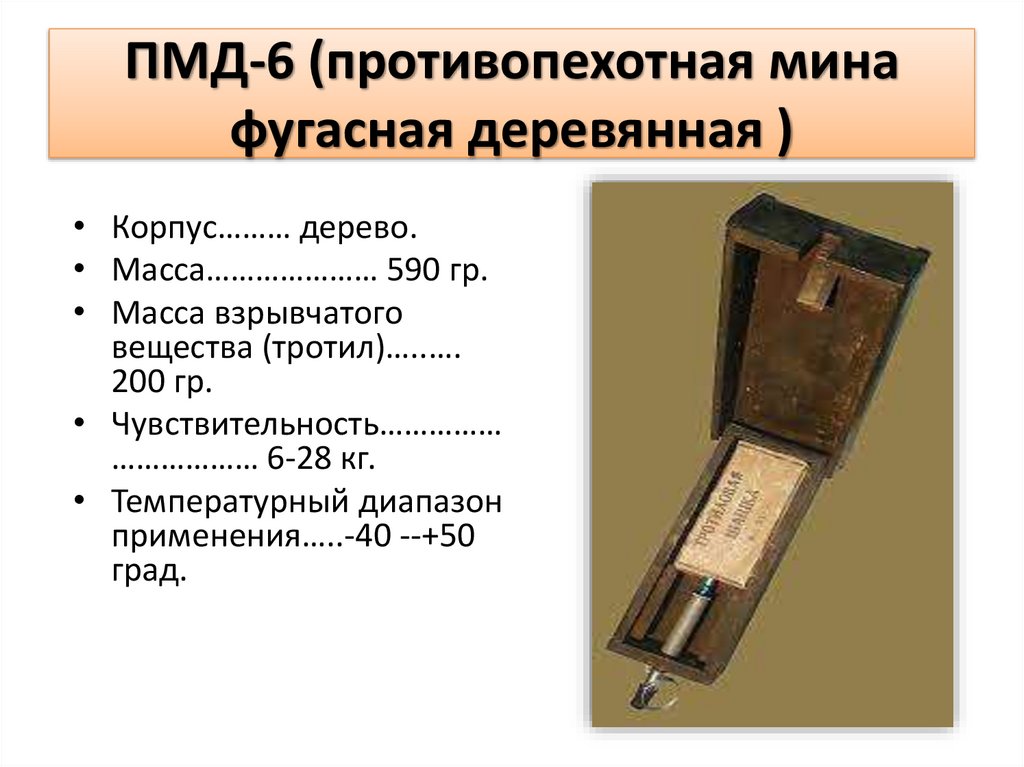

14. ПМД-6 (противопехотная мина фугасная деревянная )

• Корпус……… дерево.
• Масса………………… 590 гр.
• Масса взрывчатого
вещества (тротил)…..….
200 гр.
• Чувствительность……………
……………… 6-28 кг.
• Температурный диапазон
применения…..-40 --+50
град.

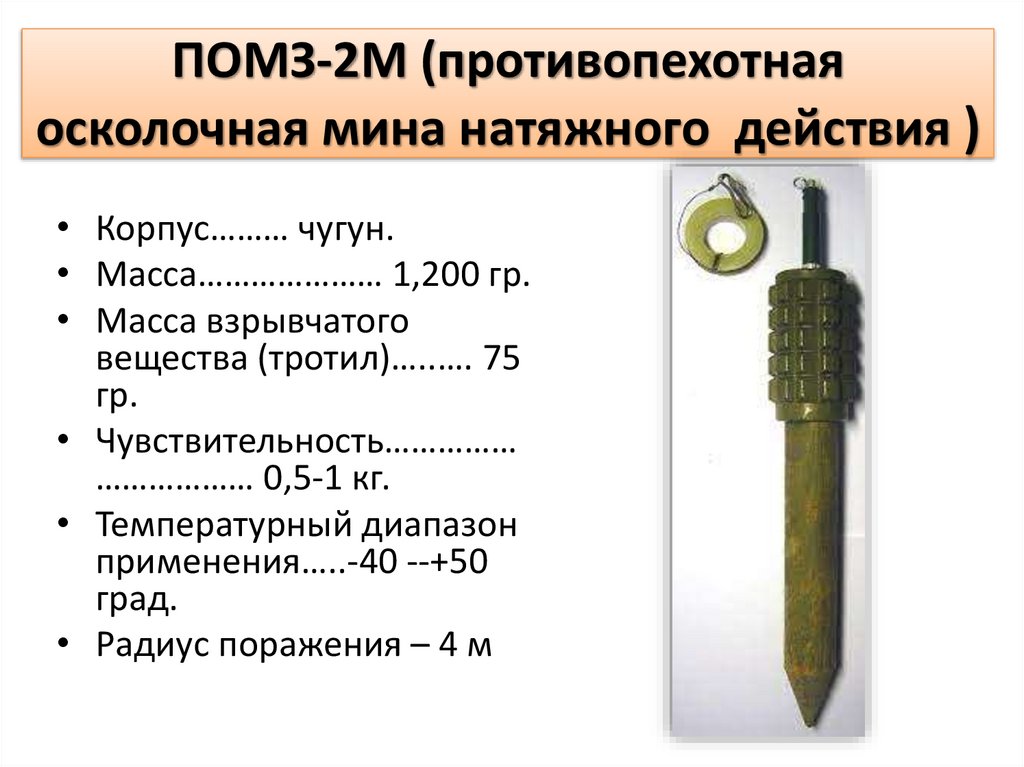

15. ПОМЗ-2М (противопехотная осколочная мина натяжного  действия )

ПОМЗ-2М (противопехотная
осколочная мина натяжного действия )
• Корпус……… чугун.
• Масса………………… 1,200 гр.
• Масса взрывчатого
вещества (тротил)…..…. 75
гр.
• Чувствительность……………
……………… 0,5-1 кг.
• Температурный диапазон
применения…..-40 --+50
град.
• Радиус поражения – 4 м

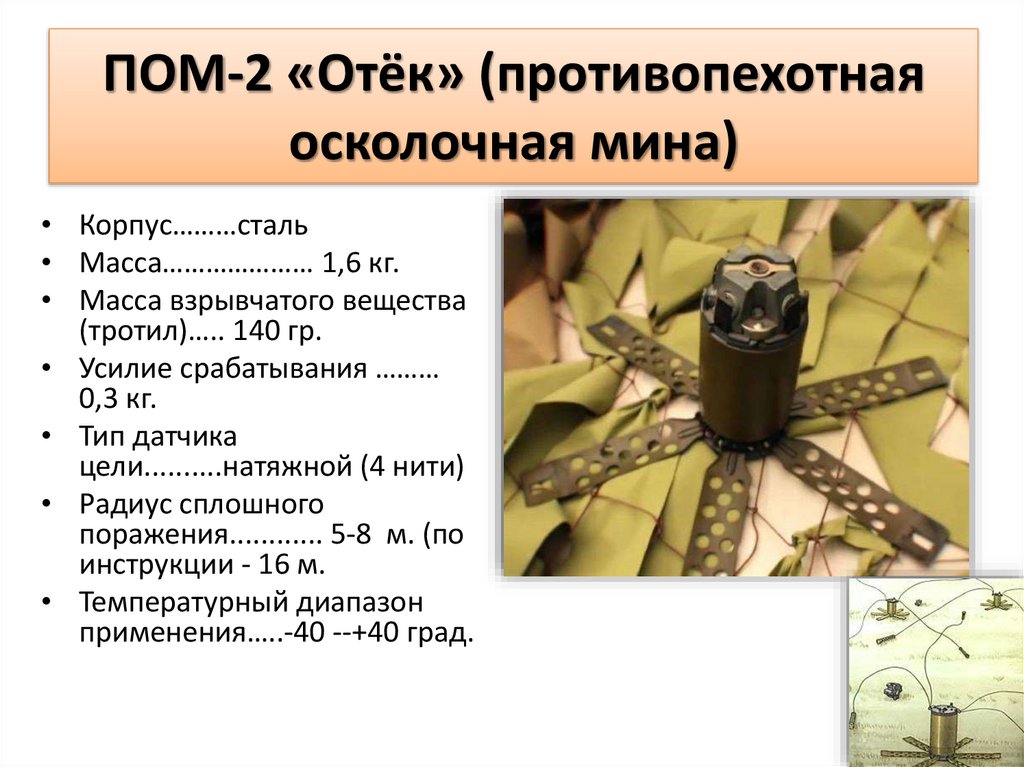

16. ПОМ-2 «Отёк» (противопехотная осколочная мина)

• Корпус………сталь
• Масса………………… 1,6 кг.
• Масса взрывчатого вещества
(тротил)….. 140 гр.
• Усилие срабатывания ………
0,3 кг.
• Тип датчика
цели..........натяжной (4 нити)
• Радиус сплошного
поражения............ 5-8 м. (по
инструкции - 16 м.
• Температурный диапазон
применения…..-40 --+40 град.

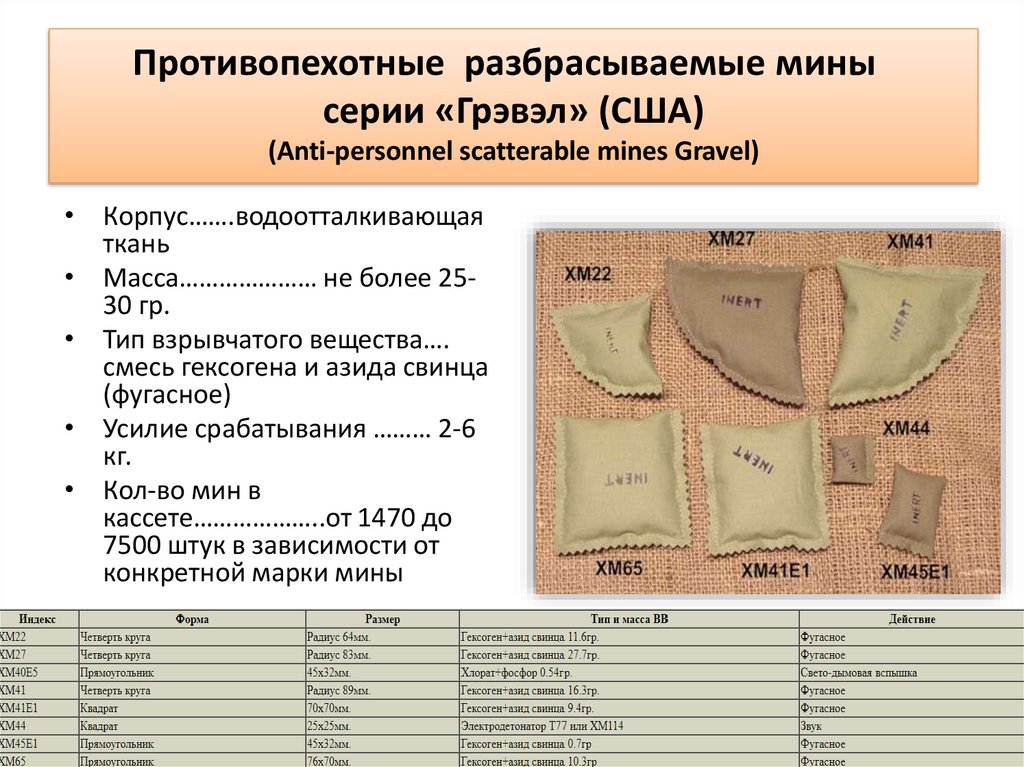

17. Противопехотные  разбрасываемые мины   серии «Грэвэл» (США) (Anti-personnel scatterable mines Gravel)

Противопехотные разбрасываемые мины
серии «Грэвэл» (США)
(Anti-personnel scatterable mines Gravel)
• Корпус…….водоотталкивающая
ткань
• Масса………………… не более 2530 гр.
• Тип взрывчатого вещества….
смесь гексогена и азида свинца
(фугасное)
• Усилие срабатывания ……… 2-6
кг.
• Кол-во мин в
кассете………………..от 1470 до
7500 штук в зависимости от
конкретной марки мины

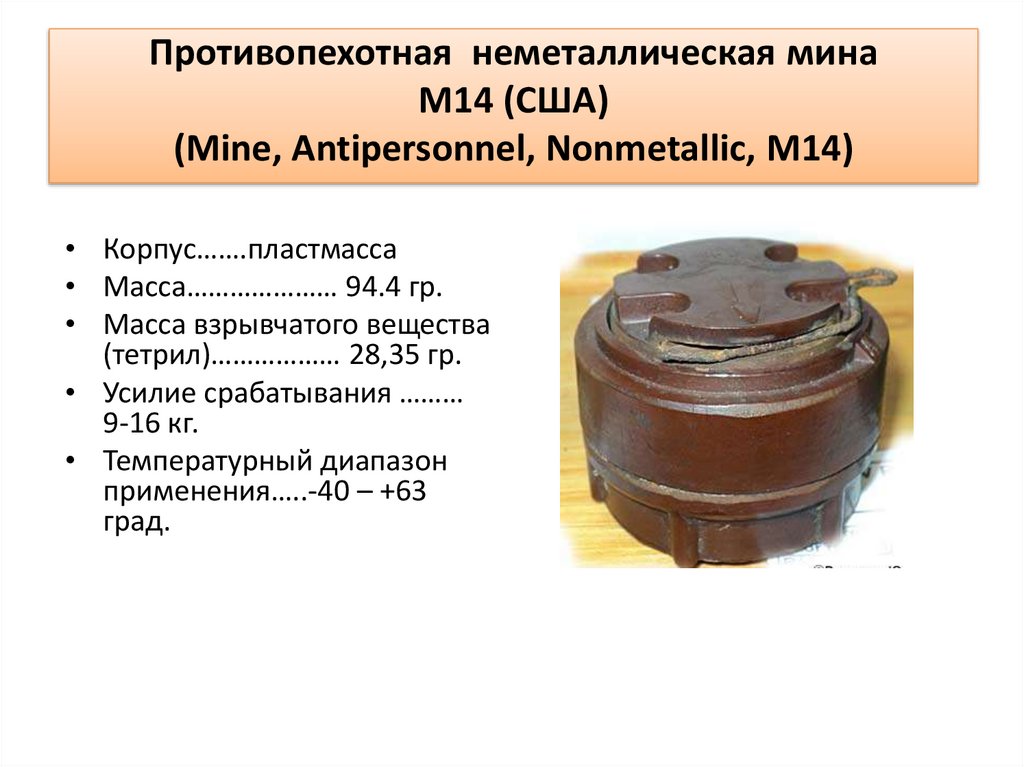

18. Противопехотная  неметаллическая мина М14 (США) (Mine, Antipersonnel, Nonmetallic, M14)

Противопехотная неметаллическая мина
М14 (США)
(Mine, Antipersonnel, Nonmetallic, M14)
• Корпус…….пластмасса
• Масса………………… 94.4 гр.
• Масса взрывчатого вещества
(тетрил)……………… 28,35 гр.
• Усилие срабатывания ………
9-16 кг.
• Температурный диапазон
применения…..-40 – +63
град.

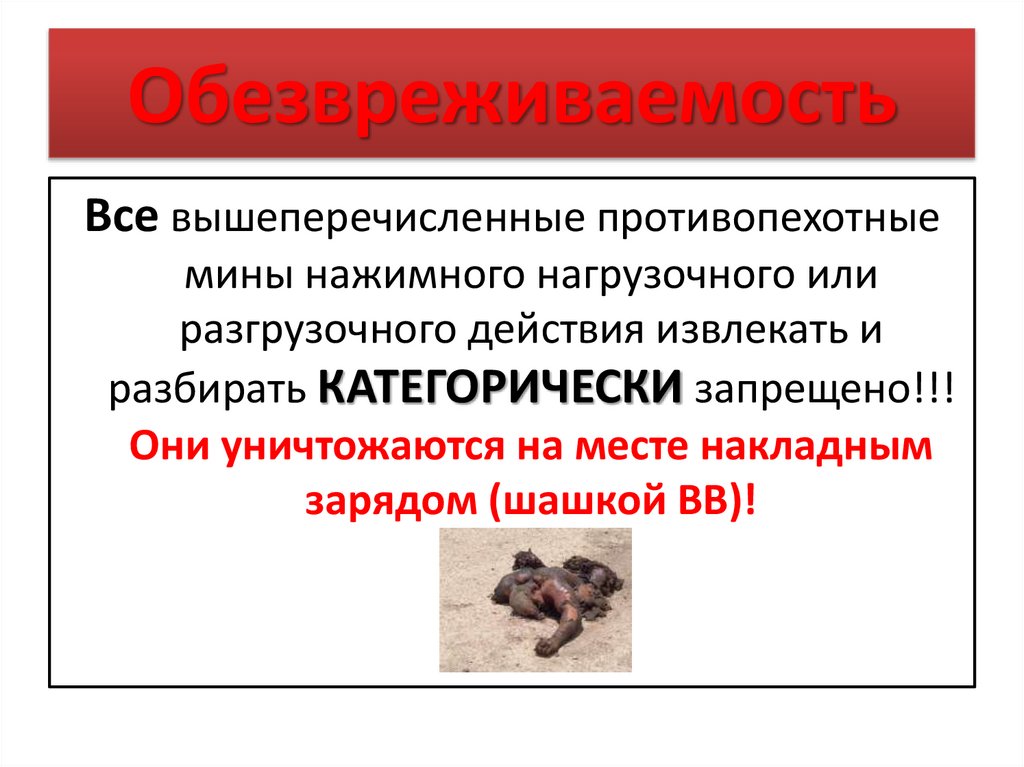

19. Обезвреживаемость

Все вышеперечисленные противопехотные
мины нажимного нагрузочного или
разгрузочного действия извлекать и
разбирать КАТЕГОРИЧЕСКИ запрещено!!!
Они уничтожаются на месте накладным
зарядом (шашкой ВВ)!

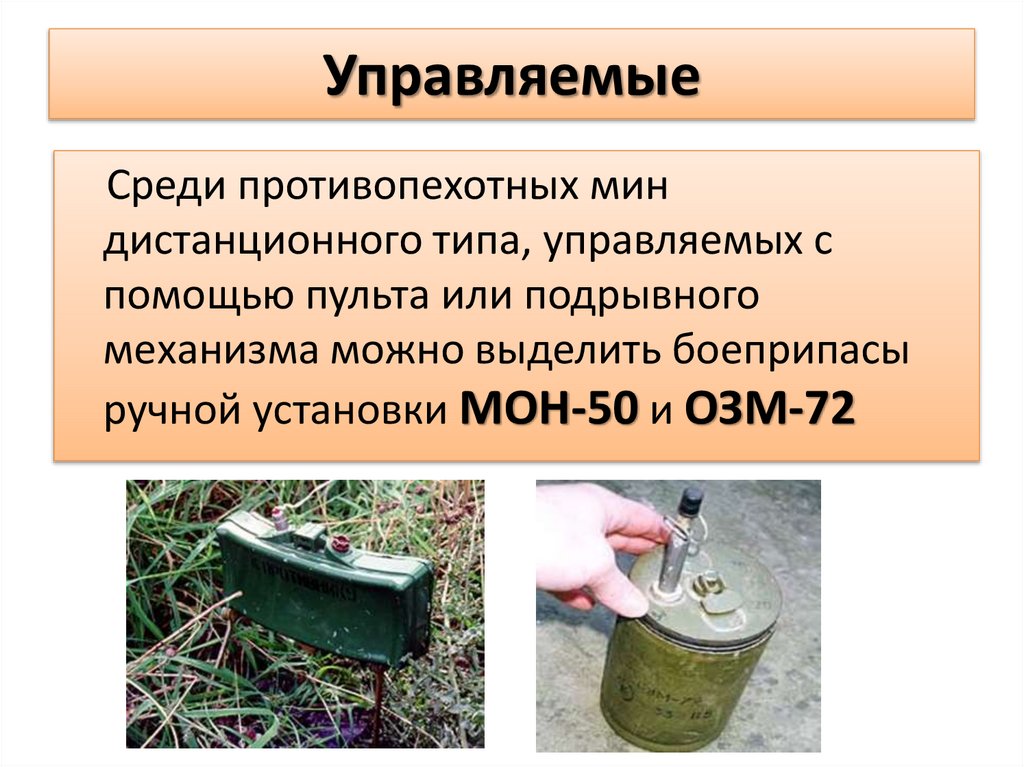

20. Управляемые

Среди противопехотных мин
дистанционного типа, управляемых с
помощью пульта или подрывного
механизма можно выделить боеприпасы
ручной установки МОН-50 и ОЗМ-72

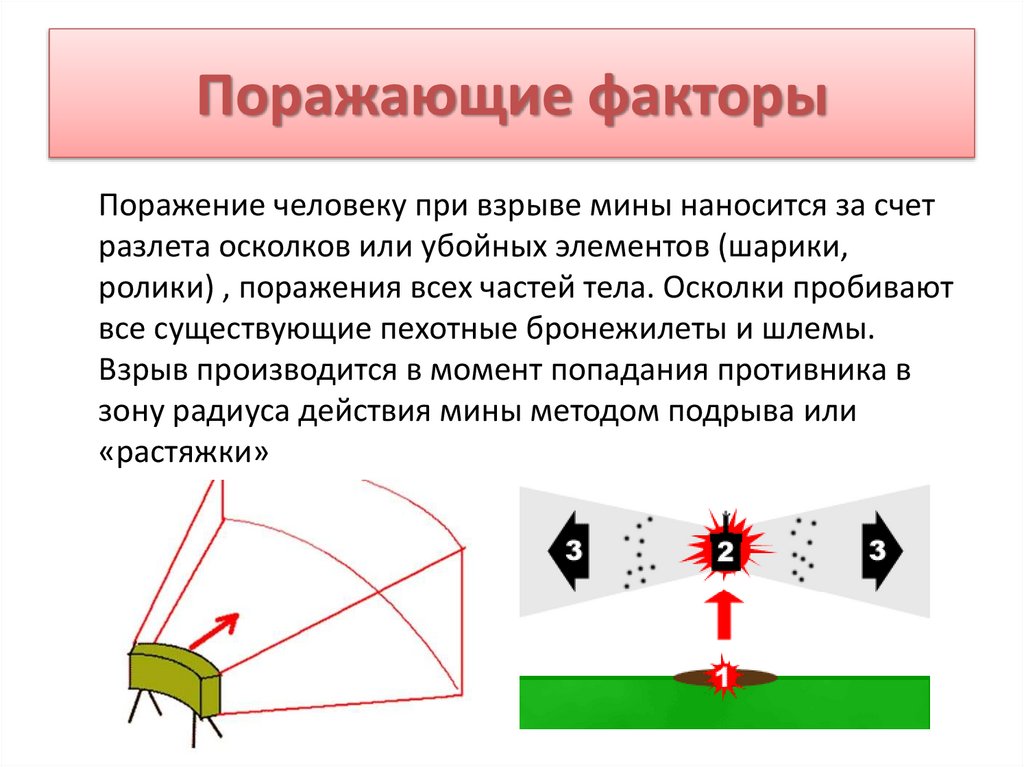

21. Поражающие факторы

Поражение человеку при взрыве мины наносится за счет
разлета осколков или убойных элементов (шарики,
ролики) , поражения всех частей тела. Осколки пробивают
все существующие пехотные бронежилеты и шлемы.
Взрыв производится в момент попадания противника в
зону радиуса действия мины методом подрыва или
«растяжки»

22.

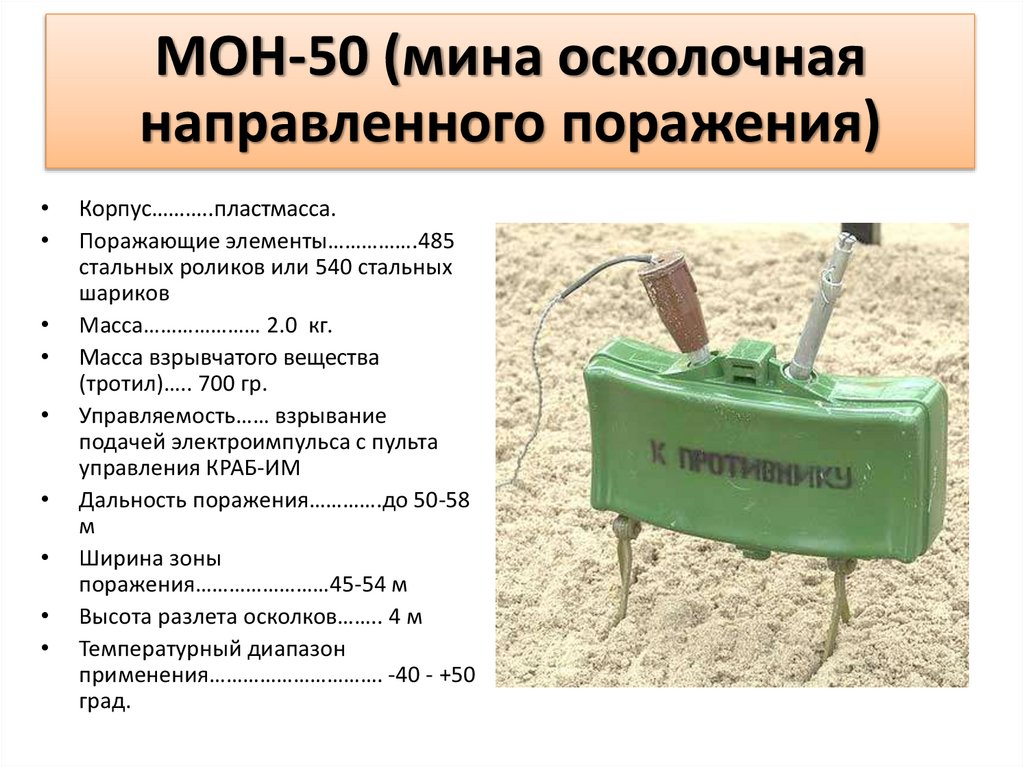

МОН-50 (мина осколочная
направленного поражения)
Корпус………..пластмасса.
Поражающие элементы…………….485
стальных роликов или 540 стальных
шариков
Масса………………… 2.0 кг.
Масса взрывчатого вещества
(тротил)….. 700 гр.
Управляемость…… взрывание
подачей электроимпульса с пульта
управления КРАБ-ИМ
Дальность поражения………….до 50-58
м
Ширина зоны
поражения……………………45-54 м
Высота разлета осколков…….. 4 м
Температурный диапазон
применения…………………………. -40 - +50
град.

23.

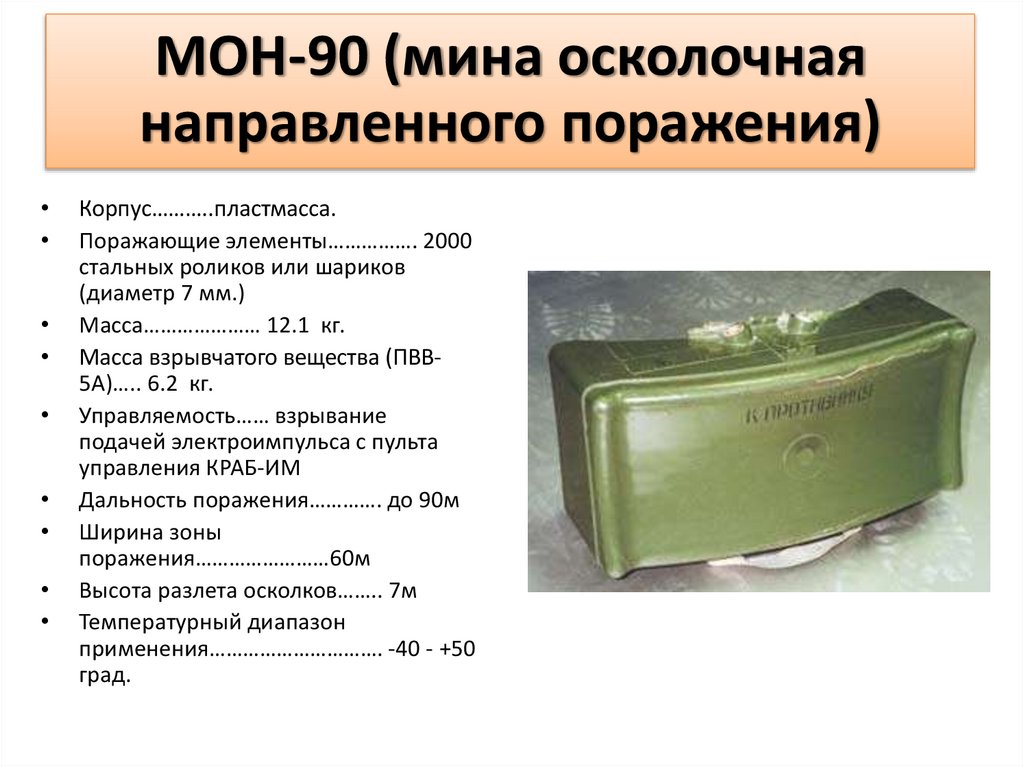

МОН-90 (мина осколочная
направленного поражения)
Корпус………..пластмасса.
Поражающие элементы……………. 2000
стальных роликов или шариков
(диаметр 7 мм.)
Масса………………… 12.1 кг.
Масса взрывчатого вещества (ПВВ5А)….. 6.2 кг.
Управляемость…… взрывание
подачей электроимпульса с пульта
управления КРАБ-ИМ
Дальность поражения…………. до 90м
Ширина зоны
поражения……………………60м
Высота разлета осколков…….. 7м
Температурный диапазон
применения…………………………. -40 - +50
град.

24.

ОЗМ-72
(осколочная заградительная
«выпрыгивающая» мина)
Корпус………......сталь
Поражающие элементы…….. 2400
стальных шариков или роликов
Масса………………… 5.0 кг.
Масса взрывчатого вещества
(тетрил)….. 660 гр.
Управляемость…… натяжной или
обрывной детонатор
Усилие срабатывания (типа МУВ3)…………....1.5- 6 кг.
Высота разрыва мины...... 0.6-0.9 м
Радиус сплошного
поражения......…….. 30- 32 м
Радиус разлета поражающих
элементов……………50 м
Температурный диапазон
применения..... -40 - +50 град.

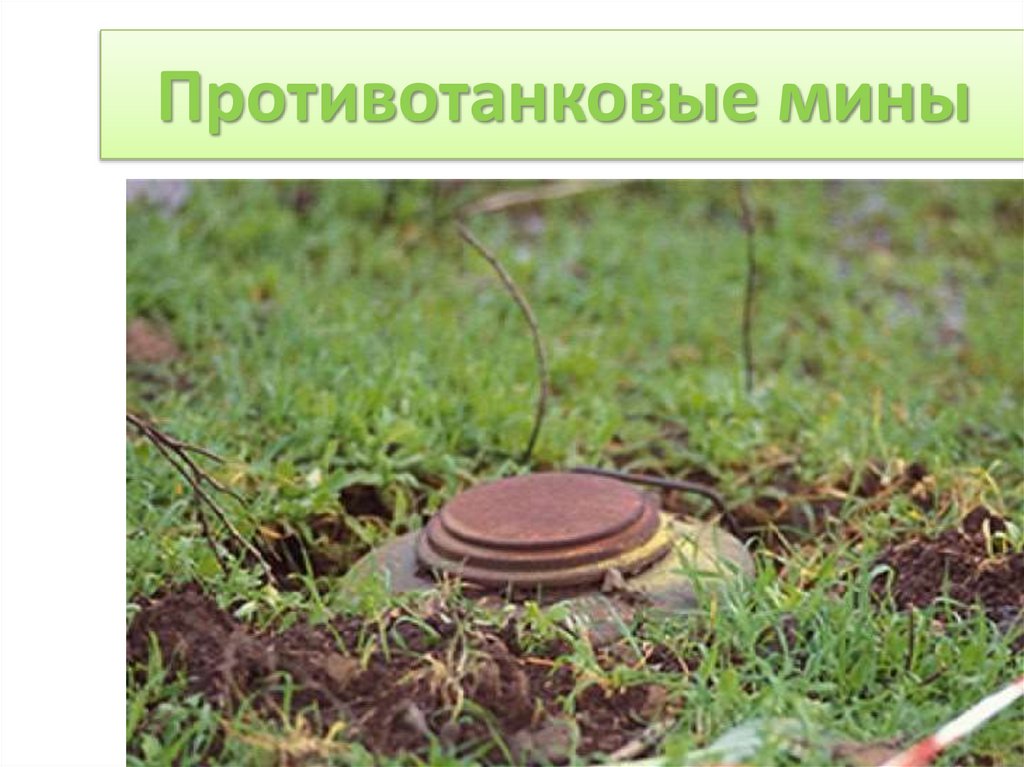

25. Противотанковые мины

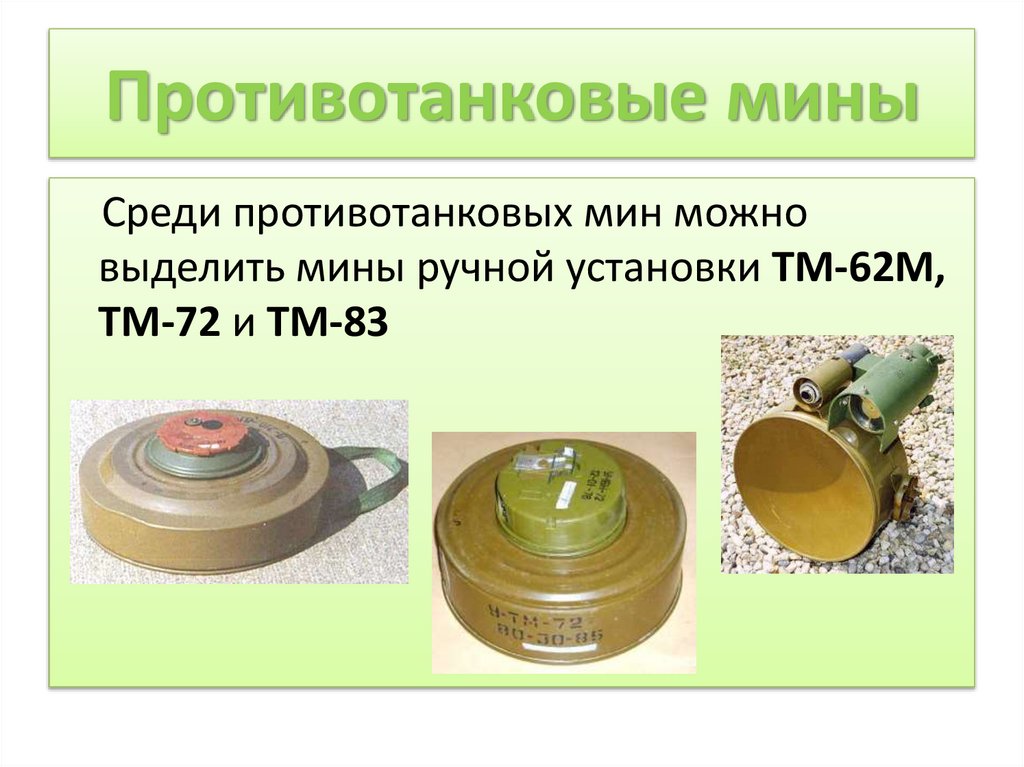

26. Противотанковые мины

Среди противотанковых мин можно
выделить мины ручной установки ТМ-62М,
ТМ-72 и ТМ-83

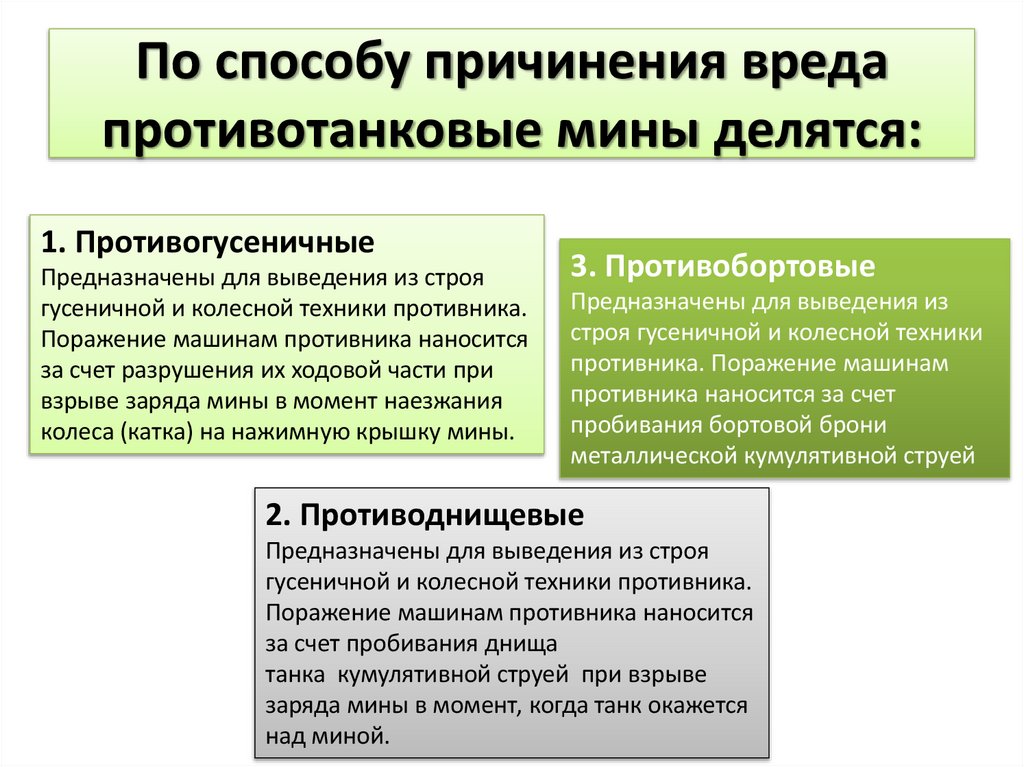

27. По способу причинения вреда противотанковые мины делятся:

1. Противогусеничные
Предназначены для выведения из строя
гусеничной и колесной техники противника.
Поражение машинам противника наносится
за счет разрушения их ходовой части при
взрыве заряда мины в момент наезжания
колеса (катка) на нажимную крышку мины.
3. Противобортовые
Предназначены для выведения из
строя гусеничной и колесной техники
противника. Поражение машинам
противника наносится за счет
пробивания бортовой брони
металлической кумулятивной струей
2. Противоднищевые
Предназначены для выведения из строя
гусеничной и колесной техники противника.
Поражение машинам противника наносится
за счет пробивания днища
танка кумулятивной струей при взрыве
заряда мины в момент, когда танк окажется
над миной.

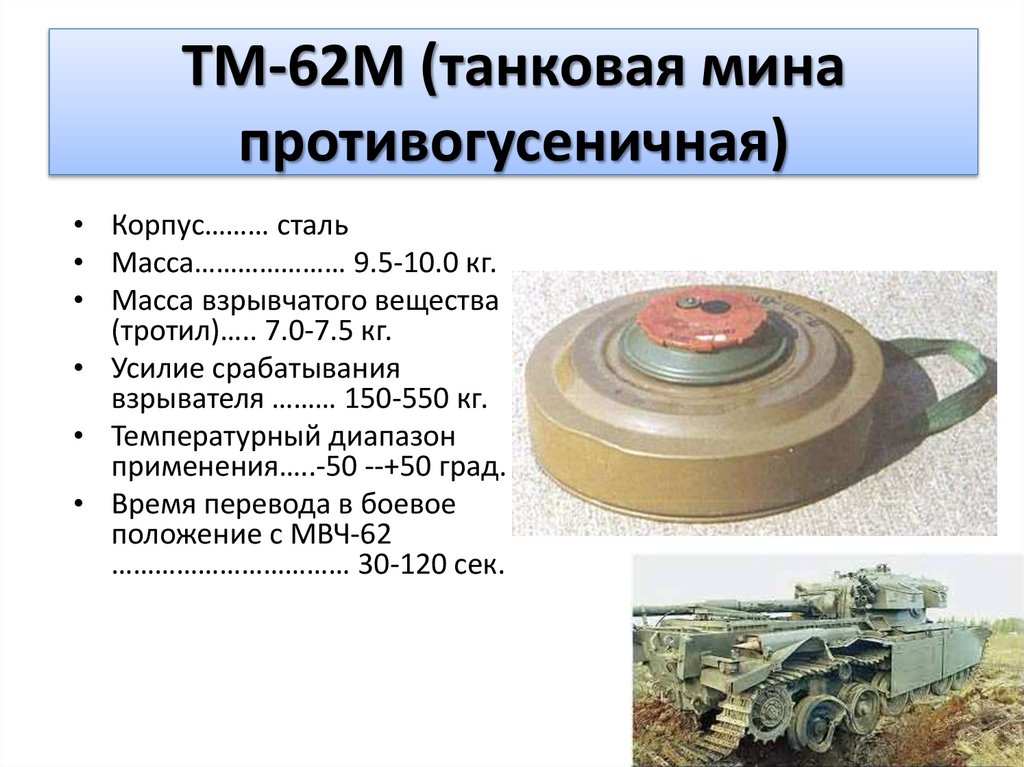

28. ТМ-62М (танковая мина противогусеничная)

• Корпус……… сталь
• Масса………………… 9.5-10.0 кг.
• Масса взрывчатого вещества
(тротил)….. 7.0-7.5 кг.
• Усилие срабатывания
взрывателя ……… 150-550 кг.
• Температурный диапазон
применения…..-50 --+50 град.
• Время перевода в боевое
положение с МВЧ-62
…………………………… 30-120 сек.

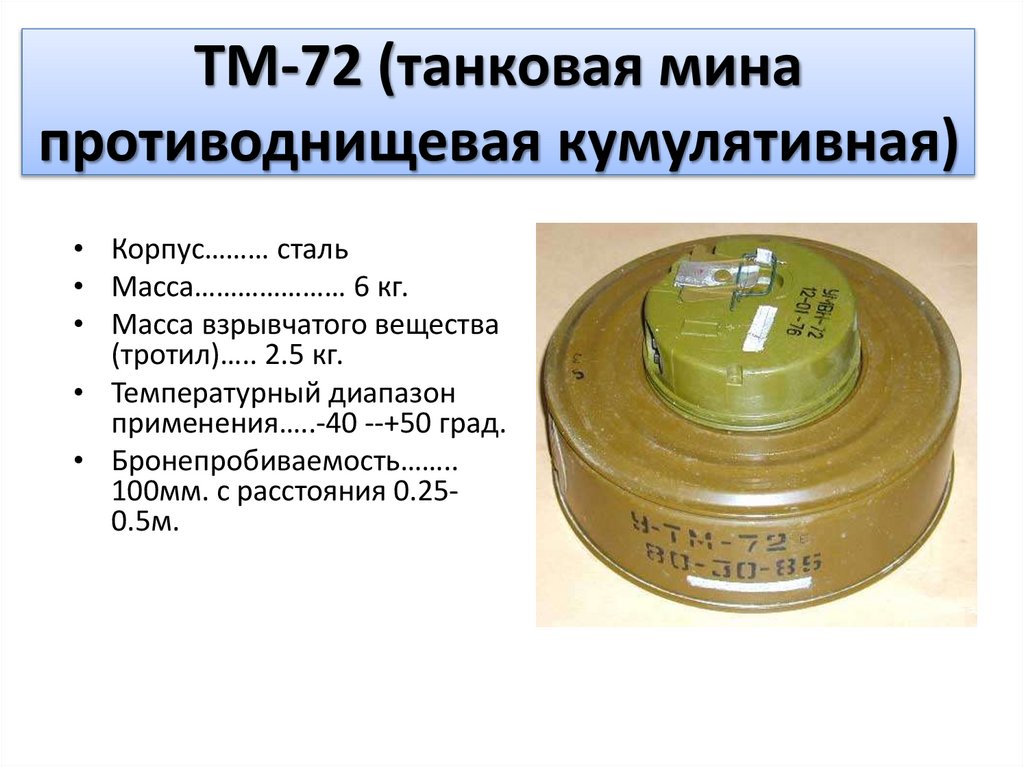

29. ТМ-72 (танковая мина противоднищевая кумулятивная)

• Корпус……… сталь
• Масса………………… 6 кг.
• Масса взрывчатого вещества
(тротил)….. 2.5 кг.
• Температурный диапазон
применения…..-40 --+50 град.
• Бронепробиваемость……..
100мм. с расстояния 0.250.5м.

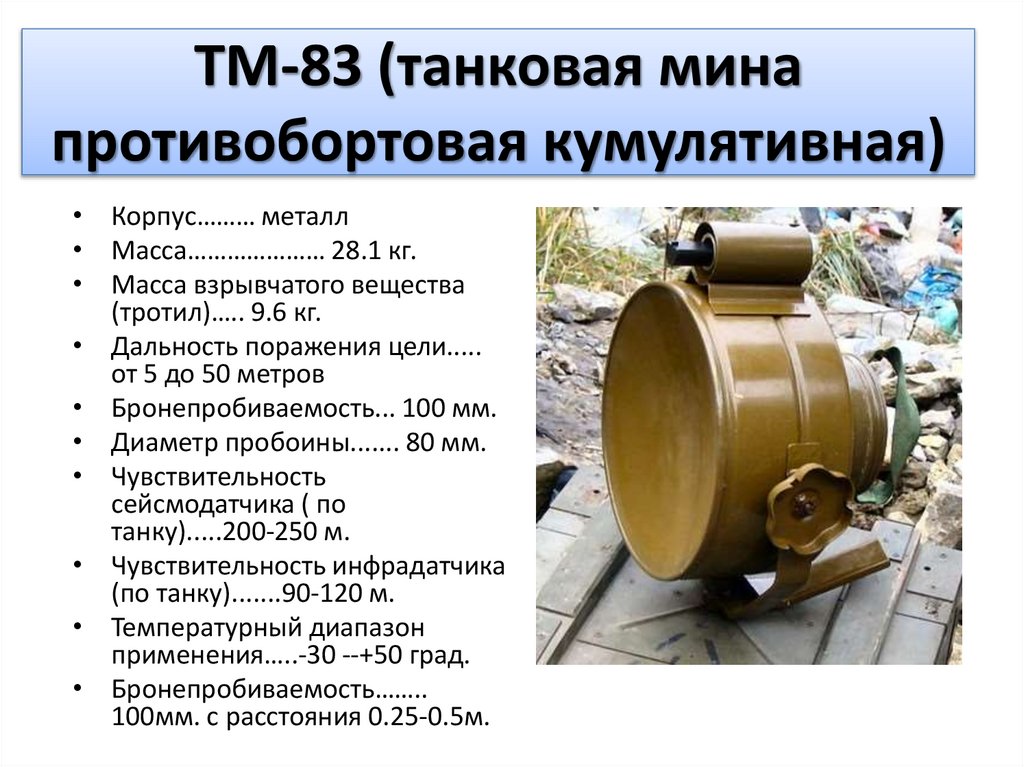

30. ТМ-83 (танковая мина противобортовая кумулятивная)

• Корпус……… металл
• Масса………………… 28.1 кг.
• Масса взрывчатого вещества
(тротил)….. 9.6 кг.
• Дальность поражения цели.....
от 5 до 50 метров
• Бронепробиваемость... 100 мм.
• Диаметр пробоины....... 80 мм.
• Чувствительность
сейсмодатчика ( по
танку).....200-250 м.
• Чувствительность инфрадатчика
(по танку).......90-120 м.
• Температурный диапазон
применения…..-30 --+50 град.
• Бронепробиваемость……..
100мм. с расстояния 0.25-0.5м.

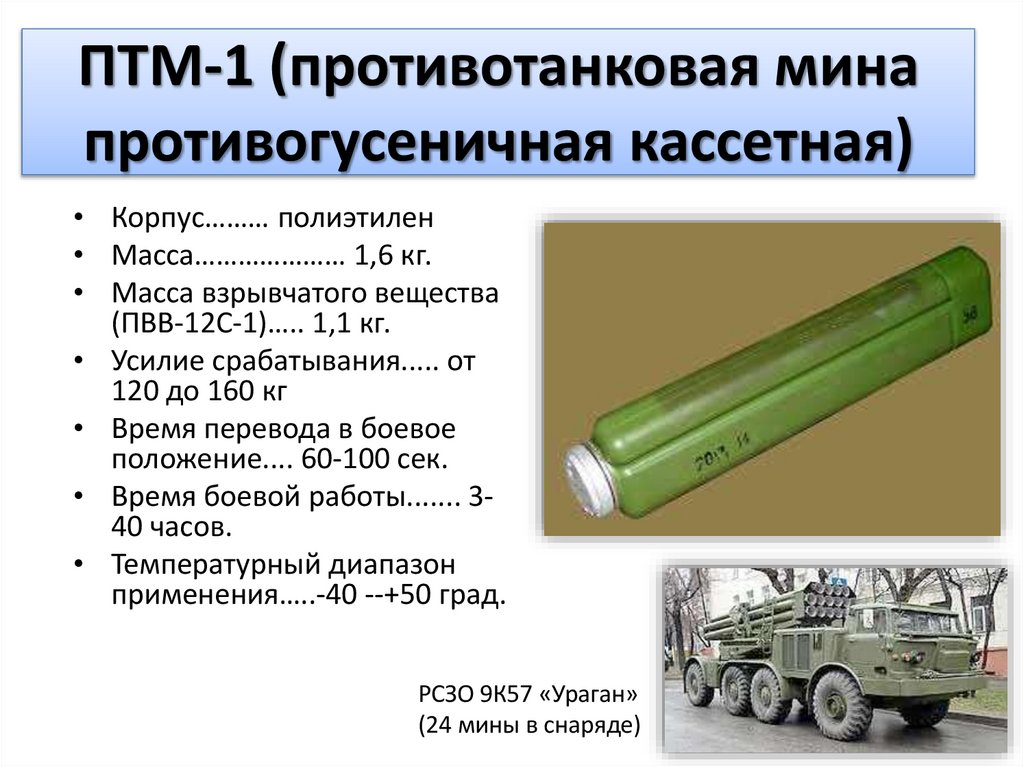

31. ПТМ-1 (противотанковая мина противогусеничная кассетная)

• Корпус……… полиэтилен
• Масса………………… 1,6 кг.
• Масса взрывчатого вещества
(ПВВ-12С-1)….. 1,1 кг.
• Усилие срабатывания..... от
120 до 160 кг
• Время перевода в боевое
положение.... 60-100 сек.
• Время боевой работы....... 340 часов.
• Температурный диапазон
применения…..-40 --+50 град.
РСЗО 9К57 «Ураган»
(24 мины в снаряде)

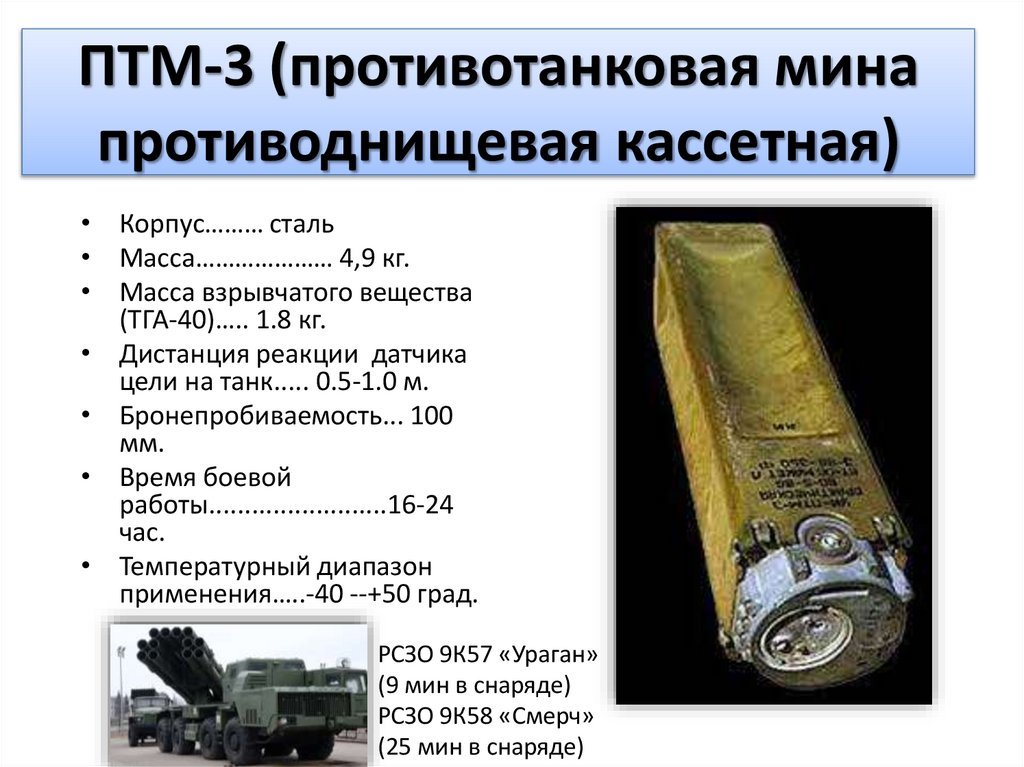

32. ПТМ-3 (противотанковая мина противоднищевая кассетная)

• Корпус……… сталь
• Масса………………… 4,9 кг.
• Масса взрывчатого вещества
(ТГА-40)….. 1.8 кг.
• Дистанция реакции датчика
цели на танк..... 0.5-1.0 м.
• Бронепробиваемость... 100
мм.
• Время боевой
работы.........................16-24
час.
• Температурный диапазон
применения…..-40 --+50 град.
РСЗО 9К57 «Ураган»
(9 мин в снаряде)
РСЗО 9К58 «Смерч»
(25 мин в снаряде)

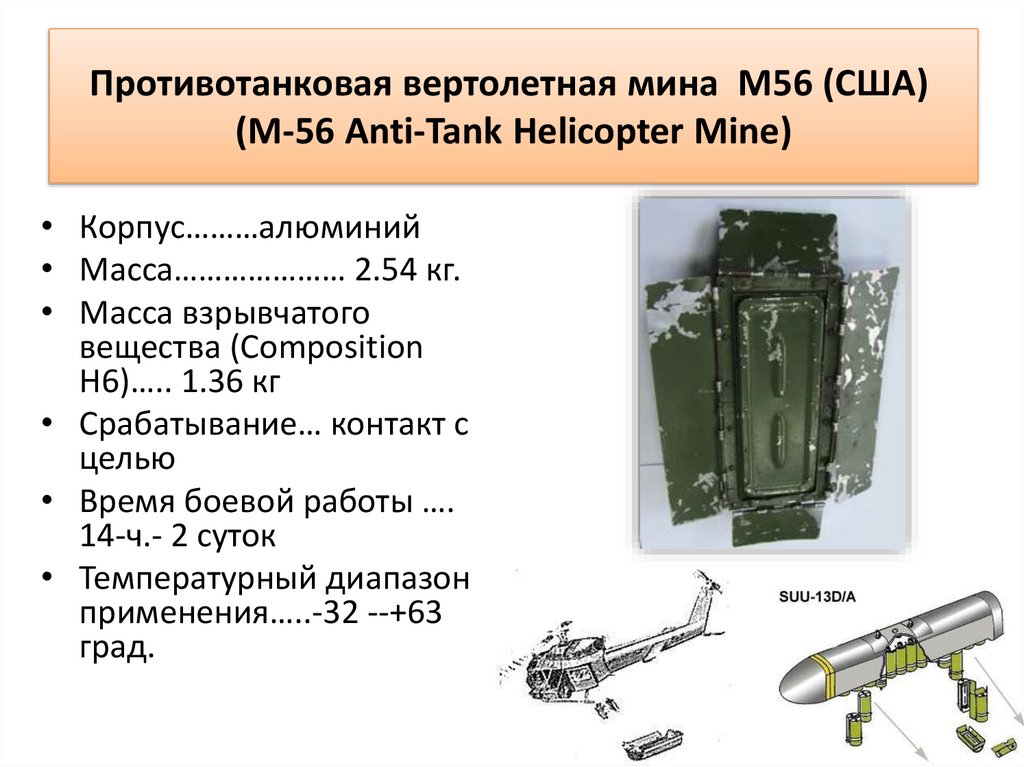

33. Противотанковая вертолетная мина  М56 (США)  (M-56 Anti-Tank Helicopter Mine)

Противотанковая вертолетная мина М56 (США)
(M-56 Anti-Tank Helicopter Mine)
• Корпус………алюминий
• Масса………………… 2.54 кг.
• Масса взрывчатого
вещества (Composition
H6)….. 1.36 кг
• Срабатывание… контакт с
целью
• Время боевой работы ….
14-ч.- 2 суток
• Температурный диапазон
применения…..-32 --+63
град.
